Установка диммера вместо выключателя: Особенности установки диммера вместо выключателя

alexxlab

Содержание

схемы + инструктаж по подключению своими руками. Подключение диммера. Схемы регулятора

Содержание

Виды

Самый простой диммер работает на основе переменных резисторов (реостатов). Такой способ регулировки освещения считается неэффективным, обладает низким КПД, за счёт перегрева и необходимости охлаждения. Сейчас уже такие устройства производители серийно не выпускают, чаще всего их делают самостоятельно радиолюбители.

Регулятор, в основе которого лежит работа автотрансформатора, выдаёт на выходе практически идеальную синусоидальную кривую. Но такое устройство обладает большими габаритами и весом, для регулировки нужно будет прилагать немалые усилия.

Самыми популярными на данный момент являются диммеры электронные, в основе которых используется работа тиристоров, транзисторов и симисторов. Вот именно их как раз и нельзя использовать с техникой, которая требует синусоидальную форму подачи питания. Такие регуляторы имеют ещё один недостаток, во время работы они создают помехи, которые мешают нормальному функционированию радиоприёмников и других чувствительных приборов. Однако, несмотря на перечисленные недостатки, электронными диммерами пользуются чаще остальных, ввиду их небольшой цены, маленьких размеров и имеющихся дополнительных функций.

В плане исполнения регулятор бывает:

  • Модульный. Их устанавливают в электрощиток. Схема подключения диммера такого исполнения работает с лампами накаливания и галогенными через понижающие трансформаторы. Чтобы их удобнее было использовать, диммер имеет выносную кнопку либо клавишный переключатель. Как правило, модульный тип диммера служит для регулирования яркости ламп у входных ворот, пролётов на лестницах либо дворового освещения.
  • На шнуре. Можно назвать его мини-устройством, осуществляющим регулировку освещения светильников, которые не подключены сразу в общую электросеть, а включены через розетку и вилку (настольные лампы, бра, торшеры). Этот регулятор работает лишь с лампами накаливания.
  • Моноблочный. Внешне он очень похож на обычный выключатель. Работает с разными видами ламп, как правило, это указывается на корпусе. В электрическую цепь устройство устанавливается на разрыв фазы, монтируется данный диммер вместо выключателя.

Зачастую в квартирах находят применение моноблочные варианты. В частных жилах домостроениях удобно устанавливать модульные устройства, когда нужно управлять светом на прилегающей территории.

Стоит отметить, что ещё существуют проходные модели диммеров, они работают по тому же принципу, что и проходные выключатели, то есть регулировку света можно осуществлять в двух мест.

Классификация диммеров

Существуют две разновидности диммеров — моноблочные и модульные. Моноблочные системы выполняются единым блоком и предназначены для установки в коробку в качестве выключателя. Моноблочные диммеры благодаря своим небольшим размерам популярны при установке в тонкие перегородки. Основная сфера применения моноблочных систем — квартиры в многоэтажных домах.

На рынке есть несколько типов моноблочных устройств:

  1. С механической регулировкой. Контроль выполняется с помощью поворотного диска. Такие диммеры обладают простой конструкцией и невысокой стоимостью. Вместо поворотного способа управления иногда применяется нажимной вариант.
  2. С кнопочным регулятором. Это более технически сложные и функциональные механизмы. Многофункциональность достигается за счет группирования регуляторов, управляемых с пульта дистанционного управления.
  3. Сенсорные модели. Представляют собой наиболее продвинутые устройства и самые дорогостоящие. Такие системы хорошо вписываются в окружающий интерьер, особенно оформленный в современном стиле. Команды передаются с помощью инфракрасного сигнала или по радиочастотам.

Модульные системы схожи с автоматическими выключателями. Их ставят в распредкоробках на DIN-рейках. Модульные устройства применяют для освещения лестничных площадок и коридоров. Также модульные системы популярны в частных домах, где нужно освещать прилегающие территории. Управляются модульные светорегуляторы выносной кнопкой или клавишным выключателем.

Мощность диммера — ключевой параметр при его выборе. Совокупная мощность подключенных устройств не должна превышать этот показатель у светорегулятора. В продаже имеются системы, мощность которых находится между 40 ваттами и 1 киловаттом.

По конструктивным особенностям выделяют одинарные, двойные и тройные модификации. В большей части случаев потребители выбирают одинарные диммеры.

Способы управления диммерами

Моноблочные диммеры в свою очередь имеют несколько видов в зависимости от способа управления:

  1. Сенсорные. Эти модели считаются наиболее надёжными, в них нет никаких механических элементов, поэтому тут нечему ломаться. Управление осуществляется за счёт прикосновения к экрану диммера.
  2. Поворотные. Управление таким диммером происходит за счёт поворотного диска, чтобы отключить освещение, нужно повернуть его в левое крайне положение. Такая модель очень удобна в применении и широко распространена, имеет лишь маленький недостаток – последнюю величину освещённости не получается зафиксировать, включение всегда происходит на минимальную яркость.
  3. Клавишные. Такую модель вообще легко спутать с выключателем. Чтобы включить или отключить свет нужно перещелкнуть клавишу, а для регулировки необходимо удерживать её в нажатом положении более 3 секунд. В некоторых моделях имеется две клавиши – одна включает и отключает освещение, вторая его регулирует.
    диммер клавишный
  4. Поворотно-нажимные. Суть работы, как и в поворотном диммере, только чтобы включить и отключить свет, поворотную ручку необходимо нажать, а потом уже регулировать яркость путём её поворота.

Требования при установке светорегулятора

При установке светорегулирующего устройства следует обращать внимание на несколько важных обстоятельств:

  1. Люминесцентные и энергосберегающие лампы не диммируются стандартным способом. Оба типа лампочек способны работать с диммером, но их эксплуатационные сроки резко уменьшаются. Порой срок жизни лампочки сокращается до 100–150 часов. К тому же, увеличивается риск поломки и самого светорегулятора.
  2. Светорегуляторы нуждаются в определенном минимуме нагрузки. Чаще всего ее величина равна 40 ваттам. Уменьшение нагрузки происходит из-за перегорания одной из лампочек, ухудшения контактов, появления мерцаний с частотой в 50 герц. Когда нагрузка упадет ниже минимально допустимой, срабатывает защитная система или прибор приходит в неисправное состояние.
  3. Диммеры чувствительны к температурному режиму окружающей среды. При температурах выше 25 градусов возможен перегрев, что чревато поломкой светорегулятора.
  4. Не следует превышать максимально разрешенную нагрузку на устройство. При необходимости рекомендуется добавить усилители мощности, с помощью которых возможна коммутация устройств до 1,8 киловатт.
  5. Нельзя одновременно подключать емкостные и индуктивные нагрузки. Это чревато поломкой прибора.

Что касается места для установки, специалисты рекомендуют исходить из следующей информации:

  1. Не следует устанавливать светорегуляторы в помещениях, где обычно бывает много людей. В многолюдных местах оборудование будет работать с помехами.
  2. Необходимо избегать монтажа диммеров в помещениях, где нет постоянного места для установки осветительного оборудования.

Дополнительные функции

Самые первые диммеры имели электромеханическое устройство, и с их помощью можно было осуществлять только регулировку ламп накаливания.

Современные устройства предоставляют потребителю ещё несколько дополнительных функций:

  1. Они могут включать и отключать освещение по установленному таймеру.
  2. Их можно ставить при обустройстве системы «умный дом», сейчас это очень модно.
  3. За счёт того, что можно задать определённое время включения и отключения освещения, диммер позволяет создавать так называемый эффект присутствия. Это очень удобно, если предстоит длительная поездка, и вы оставляете свой дом без присмотра.
  4. С помощью диммера можно задавать различные режимы в работе ламп, например, заставить их мигать.
  5. С помощью современных светорегуляторов можно управлять освещением акустически, то есть при помощи голосовой команды или хлопка в ладоши.
  6. Устройство даёт возможность управлять яркостью света дистанционно.

Разбор схем подключения

Выбор схемы зависит от многих факторов, в том числе от модели диммера, способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.

Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.


Тестирование диммера с д/у, подключенного к светодиодной полоске. Ленты на светодиодах успешно используются для подсветки подвесных двух-, трехъярусных конструкций из гипсокартона

Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее. Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².


От автомата в электрощитке протягивают три жилы: землю – на металлический корпус люстры или светильника, ноль – к лампам, а фазу – к диммеру, на входную клемму

Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников. В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.


Принципиальное отличие – в количестве проводов нагрузки. К регулятору подается одна общая фаза, а на выходе – два фазных провода, направленных к разным группам светильников. Соответственно, и ноль тоже делится на два

Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить регулировку светодиодов? Обычно в комплекте с лентами или светильниками вместе с диммером находится переходник с 220 В на 12 В. Это может быть блок питания, который вставляют в розетку.


Оба провода от преобразователя протягивают к диммеру, присоединяют согласно схеме к нужным разъемам, а с выходных клемм подают к одному прибору освещения или нескольким, подключенным параллельно светильникам

В паре с регулятором света часто используют один или несколько проходных выключателей – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации. Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.


Схематика проходных устройств отличается от стандартного прибора, и это нужно учитывать при подключении. Основное внимание уделяется присоединению фазных жил в обоих приборах. Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту.


Простейшая схема, которая может служить эталоном подключения стандартного регулятора. Фазная жила подается на вход, а с выхода, соседней клеммы, отходит к светильнику. Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.

Простейшая схема

Рассмотрим, как подключить диммер моноблочного типа. Это модель самая распространённая, её чаще других подключают самостоятельно и монтируют вместо выключателя.

Установка диммера в сеть производится точно так же как и выключателя, на разрыв фазы, последовательно с нагрузкой. Особенный момент – нельзя перепутать фазу и ноль. Если вы подключите регулятор неправильно и установите его на разрыв нуля, произойдёт повреждение электронной схемы и выход её из строя.

Поэтому, прежде всего, необходимо определить фазный провод. Алгоритм этих действий будет следующий:

  1. Отключите автомат, которым подаётся напряжение на рабочее место. То есть, это может быть вводной автомат на всю квартиру, либо на эту комнату.
  2. Проверьте отсутствие напряжения, и демонтируйте выключатель. Снимите клавишу, защитную панель, отсоедините провода от входной и выходной клеммы и вытащите рабочий механизм из подрозетника.
  3. У нас освободились два провода, необходимо узнать, где из них фазный, приходящий из распределительной коробки. Включите снова питающий автомат и аккуратно при помощи индикаторной отвёртки прикоснитесь к обоим проводам. Та жила, при соприкосновении с которой загорелось окошко на индикаторе, и есть нужная фаза. Прикоснитесь ко второй жиле, окошко не светится, значит, это – провод, идущий уже от выключателя на осветительный прибор. Осторожно маркером или кусочком изоляционной ленты наметьте нужный фазный провод.
  4. Снова отключите питающий автомат для подсоединения диммера. Схема очень простая, на входной контакт диммера подсоедините обнаруженную фазу. К выходному контакту подключите провод, который идёт к нагрузке (светильнику) через распределительную коробку.

Бывают модели диммеров, в которых промаркированы контакты входа и выхода, производите тогда подсоединения согласно разметке:

  • «L-in» – так обозначается фаза-вход;
  • «L-out» – так обозначается фаза-выход.

Если в вашей модели ничего не подписано, выполняйте подключение произвольно.

От слов – к делу: как подключают диммер

Существуют стандартные схемы подключения диммеров, подходящие для использования в быту. Они представлены ниже:

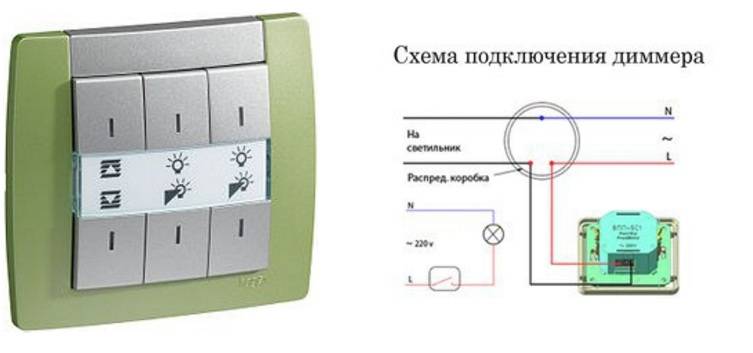

Так выглядит стандартная и самая простая схема подключения диммера. По ней можно заменить один выключатель на светорегулятор

Схема наглядно демонстрирует подключение проходного диммера. Установить такой можно между ванной и туалетом, например

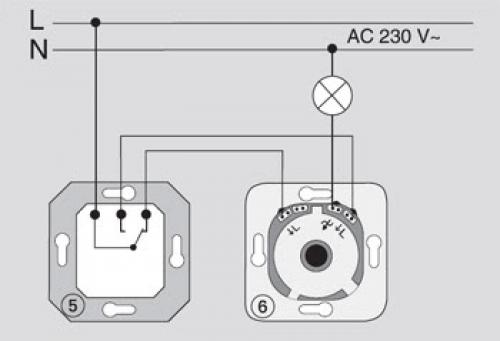

Диммер с выключателем

Также популярностью пользуется схема немного посложнее, но, безусловно, очень удобная, особенно для применения в спальных комнатах – на разрыв фазы перед диммером устанавливается выключатель. Светорегулятор монтируется около кровати, а переключатель света, как и положено, при входе в комнату. Теперь лёжа в постели есть возможность регулировки светильников, а выходя из комнаты свет можно полностью отключить. Когда вернётесь в спальню и нажмёте на входе выключатель, лампочки загорятся с той же яркостью, с которой горели в момент отключения.

Аналогично проходным выключателям подсоединяются и проходные диммеры, что даёт возможность управления освещением из двух точек. От каждого места установки диммеров в распределительную коробку должно подходить по три провода. На входной контакт первого диммера подаётся фаза из питающей сети. Выходной контакт второго диммера подключается к осветительной нагрузке. А две пары оставшихся проводов соединяются между собой перемычками.

Схема подключения и управления диммером из любой точки

Если хотите что-то подешевле, обратите внимание на диммеры с тремя контактами. Они также могут работать наподобие проходных, но не требуют наличия специальных выключателей. Например отдельные модели у Legrand или Schneider.

Третий контакт у них служит для подключения нефиксированных кнопок, наподобие звонка. Нажали один раз — дали команду на включение диммера. Удержали подольше — началось диммирование.

Электрическая схема подключения здесь выглядит следующим образом.

Схема с двумя проходными выключателями

Эта схема применяется довольно редко. Она востребована для организации контроля за освещением в проходных комнатах и протяженных коридорах. Схема позволяет выполнять включение и выключение света, а также его регулировки с разных концов помещения.

Проходные выключатели ставят в фазовый разрыв. Контакты соединяют проводниками. Диммер входит в цепочку последовательным образом, после одного из выключателей. К первому контакту подходит фаза, идущая затем к лампе накаливания.

Контроль яркости осуществляется диммером. Однако следует иметь в виду, что при выключенном регуляторе проходные выключатели не способны коммутировать лампочки.

Диммирование настольной лампы

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать. Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.

В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.

Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы. Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.

Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

Монтаж поворотного диммера

Рассмотрим на примере, как правильно подключить диммер поворотный:

  1. Начните с разбора. Потяните слегка на себя поворотную ручку и снимите её.
  2. Под ней вы увидите кнопку, зафиксированную при помощи прижимной гайки. Открутите эту гайку и снимите лицевую панель.
  3. Под панелью находится рабочая часть, выполните подсоединение проводов к контактным выходам согласно рассмотренной выше схеме. Теперь вставьте рабочую часть в подрозетник и закрепите в нём при помощи винтов.
  4. Наложите лицевую панель, зафиксируйте гайкой и закрепите сверху поворотный диск. Установленный диммер готов к работе, осталось убедиться в правильности схемы.
  5. Поверните против часовой стрелки диск, вы услышите характерный щелчок, который означает, что диммер отключен. Подайте напряжение на комнату, включив питающий автомат. Лампы в светильнике не горят, значит, всё верно, ведь наш регулятор отключен. Теперь начинайте поворачивать диск по часовой стрелке, вы снова услышите щелчок, означающий его включение. После этого напряжение на лампах начнёт плавно увеличиваться, соответственно будет нарастать и яркость освещения.

Диммер к светодиодным лампам подключается точно также, на разрыв фазы. Есть только одно небольшое отличие, провод с его выходного контакта идёт не напрямую к лампам, а сначала на контролёр led лампы.

Как производится монтаж и подключение диммера показано в этом видео:

Как видите, особенных сложностей подключение регуляторов не представляет. Если вы умеете ставить и собирать схему для выключателей, то справитесь и с диммерами.

Подключение светодиодной ленты

Через специальные диммеры можно подключать не только лампочки освещения, но и светодиодную ленту или низковольтные Led светильники.

При подключении диммируемых светодиодных ламп с выносным питанием, имейте в виду, что диммер ставится перед драйвером, а не после него.

А вот на Led лентах, в схеме подключения он идет после блока питания на 12-36В.

Схема для подключения светодиодных ламп

Для светодиодных ламп нельзя использовать тот же диммер, что для галогеновых  и ламп накаливания, рассчитанный на определенный тип нагрузки. Большинство из светодиодных, а также люминесцентных и энергосберегающих ламп не настроены для работы с обычным диммером и быстро выходят из строя. Но, на сегодняшний день в продаже имеются специальные диммеры для работы с таким видом ламп.

Каких-либо кардинальных отличий схемы подключения диммера для светодиодных ламп от схем, которые были описаны выше, нет. Ее особенностью является только то, что светорегулятор устанавливается перед контроллером светодиодной ленты или лампы.

Установка регулятора яркости света Fibaro FGD211 с выключателем

Особенность этой модели в том, что она совместима с системой «умный дом» и управляется с компьютера. Есть устройства, управляющиеся с регулятором, установленным в удобном месте.

Диммеры, которые устанавливаются в монтажную коробку к выключателю тоже ставятся в разрыв фазного провода, но сам процесс их установки немного отличается. Все также снимается выключатель, находим фазу, провод маркируем. Далее берем диммер, соединяем перемычкой (отрезком медного провода в оболочке) клеммы 0 и N. К контактам S1 и Sx подсоединяем отрезки проводов длиной 7-10 см.

К диммеру подключили проводники и поставили перемычку

Следующий шаг — подключение регулятора к проводке. Фазный провод устанавливаем на разъем с буквой L, нулевой — на N. Подключенное устройство заправляем в монтажную коробку (провода подгибаем).

Подключаем регулятор к питанию

Далее провода, установленные ранее в гнезда S1 и Sx, соединяем с клеммами на выключателе (порядок любой).

Подключаем выключатель

Модульные диммеры — схема подключения

Помимо комнатных моделей, есть и модульные экземпляры. Они монтируются на дин рейку в электрощиток.

Через них можно управлять освещением в подъезде, лестничной клетке или на улице. С ними в комплекте идет выносная кнопка или выключатель в виде клавиши. Ее нажатием и удерживанием, происходит регулировка яркости.

На такой диммер уже заводится фаза-ноль, а управляющая кнопка подключается отдельным проводом от него же. Схемы здесь выглядят вот так:


На модульном диммере Hager EVN, порядок подключения следующий. На контакты L и N подается соответственно фаза и ноль.

Выход на лампочку снимается с контакта №4.

Через контакт №3 подается сигнал управления от подключенных клавиш.

А если вы вообще не хотите никаких диммеров и выключателей на стене, но в то же время желаете иметь возможность регулировки яркости освещения? И в этом случае есть выход.

Воспользуйтесь диммером, устанавливаемым непосредственно в монтажную коробку.

Управляется он как с кнопок, так и с пульта.

Заказать себе такой можно здесь. Пульт на него отсюда. А хороший видеообзор на данный девайс посмотреть ниже.

Советы по выбору и использованию

Часто диммер приобретают, чтобы значительно уменьшить плату за электроэнергию. Следует понимать, что большой экономии не получиться, но на 15-17% сократить расходы все же удастся. При выборе модели уделите внимание дизайну. Производители предлагают различные коллекции, отличающиеся не только техническими характеристиками, но и внешним оформлением – цветом, формой, размерами декоративной панели

Помните, что механизмы регуляторов чутко реагируют на любое превышение температурного режима в квартире, обычно он ограничен значением от +27 до -28 °C. Для нормального функционирования прибора необходима минимальная нагрузка в 40 Вт, иначе рабочий механизм быстро выйдет из строя.

Если стараться подключить диммер к приборам освещения, не перечисленным в руководстве, он работать не будет. Мощность устройства обязательно должна соответствовать суммарной мощности ламп.

Пошаговая инструкция по замене

Перед работой нужно отключить электроснабжение. Заменить выключатель на диммер можно самостоятельно. Нужно следовать инструкции по замене – отключить освещение, демонтировать выключатель и установить регулятор. Прежде чем выполнять любые электромонтажные работы, следует перекрыть подачу напряжения в комнату. Для этого нужно отключить электричество в щитке на площадке или внутри квартиры.

В первую очередь следует снять декоративную панель с выключателя. Затем вытаскивается внутренний механизм, подключенный к проводам. Последний шаг – отсоединение проводников. Жилы нужно аккуратно вытащить из клемм, сохранив их в целостности.

При исправности проводов выполнять подготовительные процедуры не нужно. Следует изучить инструкцию подключения диммера, в которой прописаны основные требования и схема соединения жил. После нужно подать питание и проверить работоспособность регулятора. При правильном подсоединении яркость будет плавно нарастать и уменьшаться.

Диммер – это удобное приспособление для регулирования яркости освещения. Он может использоваться как вместо классического выключателя света, так и вместе с ним. Имея базовые навыки электротехники, можно самостоятельно подключить регулятор света к лампочке. Для этого нужно соблюдать правильность подсоединения проводников и технику безопасности.

Установочные работы

На самом деле технология установки диммера не отличается от монтажа обыкновенного выключателя света. Если у Вас уже есть готовая штроба, к которой подведены провода от распределительной коробки и светильника, самостоятельно подключить диммер можно следующим образом:

  1. Отключаем электроэнергию в квартире.
  2. Устанавливаем монтажную коробку в углубление.
  3. Закрепляем жилы в соответствующих клеммах корпуса.
  4. Помещаем корпус в штробу.
  5. Откручиваем боковые винтики, чтобы прижимные лапки расперлись в стенках монтажной коробки.
  6. Крепим декоративную рамку, закручиваем гайку и накручиваем колесико — конструкция собрана.
  7. Включаем электроэнергию и проверяем правильность электромонтажных работ.

Вот по такой технологии производится подключение диммера и установка своими руками. Как Вы видите, ничего сложного в данном мероприятии нет, главное правильно выбрать тип ламп и модель устройства! С монтажом запросто справятся даже чайники в электрике, но если возникли какие-то трудности, лучше просмотреть видео инструкцию, предоставленную ниже.

Инструкция по правильной замене клавишного выключателя на светорегулятор

Наглядный видео урок по подсоединению проводов



Источники

  • https://YaElectrik.ru/elektroprovodka/kak-podklyuchit-dimmer
  • https://220.guru/electroprovodka/rozetki-vyklyuchateli/s-regulyatorom-yarkosti.html
  • https://sovet-ingenera.com/elektrika/rozetk-vykl/kak-podklyuchit-dimmer.html
  • https://stroimdom44.ru/novaya-era-dimmery-vytesnyayut-obychnye-vyklyuchateli/
  • https://svetosmotr.ru/kak-pravilno-podklyuchit-dimmer-3-populyarnye-shemy-2/
  • https://stroypomochnik.ru/podklyuchenie-dimmera-instruktsiya-i-sovety/
  • https://stroychik.ru/elektrika/podklyuchenie-dimmera
  • https://StrojDvor.ru/elektrosnabzhenie/kak-podklucit-dimmer-vmesto-vyklucatela/
  • https://samelectrik.ru/kak-podklyuchit-dimmer-sovety-po-ustanovke-svoimi-rukami.html
  • https://v-teplo.ru/sxema-podklyucheniya-dimmera.html

Схема подключения диммера

Как подключить выключатель с регулятором яркости

Диммер — что это, принцип действия светорегулятора, преимущества и недостатки, область применения, схема подключения устройства

Схема подключения люстры

Диммер: Виды, подключение и принцип работы

Установка диммера

Подключение проходного диммера: Схемы подключения

Прежде всего, перед установкой механизма необходимо подобрать оптимальную электрическую схему. Схема может включать диммер или простой выключатель. Такие соединения удобны и просты в установке, поэтому вы можете установить их самостоятельно, без помощи специалистов. Рассмотрим каждое соединение отдельно.



  1. Стандартное соединение. Это самое простое и быстрое соединение. Вместо выключателя устанавливается диммер. В случае трехпроводной сети земля и ноль идут к светильнику, а фаза — к выключателю.
  2. Серийное подключение. Эта схема очень проста. Его установка осуществляется следующим образом: установите два диммера в разных местах для регулирования одного источника света. Подключение должно быть выполнено таким образом, чтобы каждый диммер имел три провода от распределительной коробки. Механизмы соединяются друг с другом через первый и второй контакты с помощью перемычки. Третий контакт от первого механизма идет к фазе, а второе устройство подключается к светильнику. Такое соединение удобно использовать в длинном коридоре или в большой комнате. Существует еще одна возможность переключения и управления яркостью светильника из нескольких мест.
    Это использование проходного выключателя (2-й контур).
  3. Параллельное подключение. Как подключить такое соединение? Два диммера полностью зависят друг от друга и работают как разъемы, а не как переключатели. Недостатком является то, что каждый проходной диммер управляет только своей полупериодной секцией. Это означает, что если один сквозной диммер установлен на 100%, другой диммер не может быть затемнен.
  4. Подключение через простой переключатель. Такое расположение возможно в спальне. Например, один проходной диммер устанавливается возле кровати, а второй проходной выключатель — у входа в комнату. Это позволяет регулировать освещение, не вставая с кровати. Установка этих выключателей производится так же, как и обычное подключение. Схема с выключателем выглядит следующим образом:



Нюансы установки

Процедура установки диммера не отличается от установки стандартного диммера. Если у нас уже есть готовое отверстие с подключенными проводами от распределительной коробки и светильника, диммер можно подключить самостоятельно. Для этого:



  1. Обесточьте электрическую систему в квартире.
  2. Установите распределительную коробку в специальное углубление для диммера.
  3. Закрепите провода в предназначенных для этого клеммах коробки.
  4. Готовый корпус помещается в виа.
  5. Ослабьте боковые винты в распределительной коробке, чтобы ослабить ножки, прижимающие устройство к стенам.
  6. Сборка рамы осуществляется путем затягивания гайки и регулировки колеса с накаткой. Теперь устройство собрано.
  7. Подключите блок питания в квартире и проверьте, все ли правильно установлено.



Это все, что содержится в инструкции. Надеемся, вы узнали, как установить и подключить ленточный диммер своими руками.

Вы, наверное, не знаете:



  • Системы дистанционного управления освещением
  • Как подключить люстру с пультом дистанционного управления
  • Схема освещения лестницы



Принцип действия

Диммеры — это регуляторы яркости, которые используются для регулировки яркости источников света. Они могут быть механическими, с сенсорным или дистанционным управлением.

Подключение диммера. Простой и проходной светорегулятор.

Их работа для ламп накаливания и галогенных ламп основана на принципе регулирования напряжения. Светодиодные лампы регулируются управляемыми источниками тока и ШИМ-драйверами.

Проходной выключатель — это выключатель, который позволяет управлять переключением электроэнергии в одном месте из разных мест. Таким образом, основное назначение проходного устройства — управление осветительными приборами из разных мест в помещении.

Узнайте, как выбрать правильный диммер, в этом видео:

Схемы, содержащие диммер и обычный выключатель, также широко распространены, как наиболее экономичные. Такие схемы просты в установке и могут быть установлены самостоятельно.

Последовательное

Нетрудно установить два диммера в разных местах для управления одним источником света. Чтобы соединить их последовательно, вам потребуется три провода от каждого диммера к распределительной коробке.

Два блока соединяются перемычкой через первый и второй контакты, на третий контакт первого блока приходит фаза, провод от третьего контакта второго блока подключается к светильнику.

Параллельное

Особенность параллельного подключения двух контроллеров заключается в том, что они зависят друг от друга. Подключенные параллельно, они действуют скорее как переключатели, чем как выключатели. Недостатком этой схемы подключения является то, что каждый контроллер управляет только своей частью полупериода.

Это означает, что если один диммер установлен на 100%, другой не сможет управлять яркостью освещения.

С обычным выключателем

Простая и экономичная схема, которую можно использовать, например, в спальне. Диммер можно установить рядом с кроватью для регулировки уровня освещенности, а выключатель — у входа в комнату. С диммером также можно без проблем использовать выключатели света. Такое расположение можно использовать, например, в длинных коридорах.

Выключатель или ответвления подключаются между фазой и диммером так же, как обычно.

Недостатком этих схем является то, что при простом подключении свет будет включаться только при установленной мощности.

Это не всегда удобно; кроме того, если диммер выключен, фидерные выключатели не будут управлять включением освещения.

Схема подключения проходного выключателя с диммером:

Диммер. Как подключить. Схема подключения светорегулятора.


Некоторые типы диммеров действуют как выключатели, например, поворотные переключатели переключаются при нажатии на поворотный переключатель.

Альтернативные устройства на контроллерах и с пультом дистанционного управления

Диммеры с контроллером или пультом дистанционного управления относятся к более дорогим, более функциональным и интеллектуальным типам диммеров.

Сенсорные диммеры могут использоваться для независимого регулирования яркости светильников из нескольких точек вместо механических диммеров. Эти устройства синхронизируются друг с другом с помощью электронных компонентов и контроллеров, что позволяет управлять каждым светильником независимо от других.

Можно установить сенсорный диммер и подключить кнопки диммера там, где это необходимо. Этот вариант не имеет недостатка простого расположения выключателя. Кнопки на сенсорном устройстве могут работать как простой выключатель и регулировать освещение.

Недостатками этих устройств являются их высокая цена, сложность установки — их должны устанавливать квалифицированные специалисты, и небольшой выбор конструкций.

Дистанционные устройства — отличный вариант для управления освещением из любой точки дома. Эти устройства можно разделить на два типа:



  • Те, которые используют в работе радиопередатчик;
  • Те, которые используют инфракрасный свет.



Вот видеоурок о том, как правильно подключить диммер:

Их также можно комбинировать с обычными проводными выключателями. Они выполняют все те же задачи, что и остальные — управляют включением и выключением света и его яркостью, пульт дистанционного управления — это просто еще одна полезная функция диммера.

Задача управления световым потоком из нескольких мест вполне решаема, хотя каждый метод имеет некоторые недостатки.

Более простой вариант — установить диммер и выключатель. Такая схема более экономична и не требует больших инвестиций. Более дорогим, но удобным решением является использование интеллектуальных систем на базе контроллеров или с использованием дистанционного управления.

Как установить однополюсный диммерный выключатель света

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 29.11.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

В этой статье

  • Диммеры и светодиодные лампочки

  • Установка диммера

  • Вопросы безопасности

  • Инструкции

  • Часто задаваемые вопросы

Обзор проекта

Диммерный переключатель — это выключатель света, который регулирует подачу электроэнергии к осветительному прибору с помощью диска, ползунка или какого-либо другого элемента управления, управляющего внутренней схемой.

Переключатель может включать свет, выключать его или устанавливать освещение в промежуточном диапазоне яркости.

Установка диммера помогает экономить энергию и создает расслабляющую атмосферу в любой комнате. Для большинства самодельщиков довольно простой задачей является установка однополюсного диммерного выключателя, который управляет светильником с помощью одного настенного выключателя. Существуют также трехпозиционные диммеры, предназначенные для управления освещением с двух точек выключателя, но обычно они работают и для однополюсных установок. Большинство новых диммеров также работают со всеми типами ламп (лампы накаливания, галогенные или регулируемые люминесцентные люминесцентные лампы и светодиоды).

Диммеры и светодиодные лампочки

Традиционные диммеры были разработаны для стандартных ламп накаливания, и когда устанавливаются новые светодиодные лампочки и осветительные приборы, эти старые диммеры иногда не обеспечивают такой же степени управления освещением. Иногда вы обнаружите, что диапазон затемнения несколько уменьшается или что светодиодные лампы не отключаются при самых низких настройках затемнения. Иногда светодиодные лампы слегка мерцают в сочетании с диммером старого образца.

Чтобы избежать проблем, обязательно купите диммер, предназначенный для использования со светодиодными лампочками и осветительными приборами. Большинство этих диммеров также прекрасно работают со стандартными лампами накаливания. Также убедитесь, что светодиодные лампы подходят для использования с диммерными выключателями. Не все светодиодные лампы диммируются, поэтому проверьте маркировку, чтобы убедиться, что они подходят.

Установка однополюсного диммера

Установка диммера может немного различаться в зависимости от производителя, поэтому всегда читайте инструкции и следуйте их рекомендациям. Однако большинство диммеров будут следовать аналогичному процессу установки.

Вопросы безопасности

Замена стандартного выключателя света диммером — это относительно простой проект «сделай сам», но, как и при любом ремонте электрооборудования, существует вероятность опасного или даже смертельного поражения электрическим током. Этот проект лучше всего подходит для домашнего мастера с некоторым пониманием электрических цепей и опытом аналогичного ремонта. Поскольку проекты по ремонту электрооборудования идут, это относительно легко. Но если вы не уверены в своих силах, лучше вызвать электрика.

Перед работой с любой электропроводкой всегда отключайте питание и проверяйте ток с помощью тестера напряжения.

Предупреждение

Опасно втискивать диммер в коробку, которая слишком мала или слишком набита проводами, так как требуется некоторое пространство для рассеивания небольшого количества тепла, выделяемого во время использования. Если у вас возникли проблемы с установкой диммера, это признак того, что коробка слишком мала. Изготовитель коммутатора может предложить рекомендации по размеру коробки и допустимому количеству проводных соединений. Если коробка слишком мала, лучше всего, чтобы электрик установил электрическую коробку большего размера.

Смотреть сейчас: Как починить диммерный переключатель с горячим или гудящим звуком

Оборудование/инструменты

  • Бесконтактный тестер напряжения
  • Инструмент для зачистки проводов
  • Кусачки
  • Защита глаз
  • Отвертки (крестовая и плоская)
  • Плоскогубцы с тонкими губками

Материалы

  • Однополюсный диммер
  • Соединители проводов (проводные гайки)
  • Изолента (при необходимости)

Ель / Кевин Норрис

Инструкции

  1. Выключить автоматический выключатель

    Найдите автоматический выключатель цепи, управляющей выключателем и светильником, и выключите его. Цепи часто маркируются строителями, электриками или предыдущими домовладельцами. Но не думайте, что маркировка правильная; всегда проверяйте питание после отключения выключателя.

    Хотя опасность невелика, взрывы или искрение возможны всякий раз, когда вы отключаете автоматические выключатели. Поэтому профессиональные электрики обычно надевают защитные очки при включении или выключении автоматических выключателей.

    Ель / Кевин Норрис

  2. Снимите крышку переключателя

    С помощью отвертки с плоской головкой осторожно открутите два коротких крепежных винта, которыми внешняя пластина переключателя крепится к существующему переключателю.

    Вы, вероятно, не будете повторно использовать эту пластину для диммера. В большинстве случаев вам нужно будет приобрести специальную пластину, или она может быть включена в комплект переключателя диммера. Тем не менее, вы можете использовать пластину повторно — храните ее до тех пор, пока не убедитесь, что ее можно использовать повторно.

    Ель / Кевин Норрис

  3. Снимите крепежные винты переключателя

    Выворачивайте крепежные винты до тех пор, пока переключатель не будет вытащен из электрической коробки. Взяв переключатель за монтажные хомуты, осторожно извлеките его из коробки. Будьте осторожны, чтобы не прикасаться к винтовым клеммам на боковой стороне переключателя или любым проводам.

    Ель / Кевин Норрис

  4. Тест на мощность

    Используйте бесконтактный тестер цепи, чтобы проверить каждый провод в коробке на наличие тока. Прикоснитесь наконечником тестера к каждой винтовой клемме переключателя. Если он загорается, значит, идет ток; вам нужно будет вернуться к панели автоматического выключателя и найти правильный выключатель для отключения. Если ток присутствует, тестер загорается всякий раз, когда он находится рядом с проводом под напряжением.

    Если ваш новый диммер находится в многоблочной коробке с другими устройствами, такими как розетка или другие выключатели, в коробке все еще может присутствовать ток, даже если цепь, связанная с вашим выключателем, отключена. Отключите все необходимые выключатели, чтобы убедиться в отсутствии тока.

    Если вы не можете определить, какие выключатели нужно включить, вам нужно выключить главный выключатель, который обесточит весь дом.

    Совет

    Всегда проверяйте работу тестера цепей на проводах, которые, как вы знаете, активны. Для бесконтактного тестера вы можете вставить наконечник в пазы на любой розетке с активной цепью, чтобы убедиться, что инструмент работает правильно.

    Ель / Кевин Норрис

  5. Отсоедините провода цепи

    Отсоедините провода цепи, ослабив винтовые клеммы сбоку переключателя и вытащив провода. Если также подключен провод заземления, отсоедините его от зеленого винта заземления. В качестве альтернативы ваш старый переключатель может быть подключен с помощью проволочных гаек. Если это так, просто открутите их и раскрутите провода.

    Если ваш переключатель прикреплен с помощью вставных фитингов на задней панели, вы можете снять их, вставив небольшой гвоздь в прорезь рядом с каждой вставной винтовой клеммой, или просто отрезать их кусачками и заново зачистить. до нужной длины.

    Новый диммерный переключатель будет подсоединен к проводам цепи с помощью проволочных гаек или соединителя проводов другого типа, поэтому, возможно, потребуется выпрямить провода цепи. Расправьте любые петли в медных проводах с помощью острогубцев. Если провода сплющены, надрезаны или повреждены, отрежьте эту часть провода и зачистите 3/4-дюймовую свежую часть.

    Многие новые диммеры больше не имеют клеммных проводов и вместо этого используют винтовые клеммы, которые могут быть похожи на клеммы на переключателе, который вы сняли. Если у вашего диммера нет клеммных проводов, поместите крючок на конец зачищенного провода, оберните винт и затяните винт.

    Ель / Кевин Норрис

  6. Подключение диммера

    Присоединение переключателя диммера к проводам цепи, отходящим от коробки, довольно просто, поскольку обычно для этого требуется всего два провода горячей цепи, прикрепляемые к двум проводам горячей цепи на переключателе.

    • Черный провод на диммере подсоединяется к одному из двух черных проводов в коробке
    • Второй черный (иногда красный) провод на диммере подсоединяется к другому черному проводу в коробке.
    • Зеленый заземляющий провод на переключателе подключается к заземляющему проводу цепи, который обычно представляет собой оголенный медный провод или провод с зеленой изоляцией. Если заземляющий провод цепи был присоединен к металлической коробке в старой установке, заземляющий провод от нового выключателя также может быть присоединен к коробке, поскольку металл обеспечивает соединение с землей цепи.

    Провода цепи и диммерные провода обычно соединяются вместе с помощью проволочной гайки. За разъемом не должно выступать оголенной меди. Если это так, снимите проволочную гайку, отрежьте небольшой кусок проволоки, затем снова прикрепите проволочную гайку.

    Наконечник

    С некоторыми современными электронными диммерами подключение проводки может быть несколько сложнее. Например, они могут потребовать, чтобы вы также установили соединение нейтрального провода с выключателем. Они также могут потребовать, чтобы горячий провод линейной цепи (тот, который входит в коробку от источника питания) был присоединен к определенному выводу провода. Если у вас есть переключатель такого типа, внимательно следуйте инструкциям производителя или обратитесь за профессиональной установкой.

    Ель / Кевин Норрис

  7. Крышка от красно-белого полосатого провода

    Если у вашего переключателя есть дополнительный провод (обычно провод с красно-белой полосой), этот провод не нужен для однополюсной установки; он используется только в трехходовых установках. Для однополюсного приложения закройте этот провод проволочной гайкой. Поскольку проволочные гайки имеют тенденцию отрываться от отдельных проводов, обмотайте короткий отрезок изоленты вокруг проволочной гайки и провода, чтобы скрепить их.

    Ель / Кевин Норрис

  8. Завершить установку

    Установка диммерного выключателя обратно в электрическую коробку может быть затруднена из-за массы проводов внутри коробки и размера диммерного выключателя. Аккуратно сложите провода и аккуратно заправьте их в коробку. Их нужно будет отодвинуть как можно дальше назад, чтобы освободить место для корпуса диммера.

    Подойдите к сервисной панели и снова включите автоматический выключатель. Вернитесь к диммеру и проверьте его работу.

    Привинтите диммер к электрической коробке, ввернув крепежные винты в резьбовые отверстия на коробке. По мере затягивания винтов переключатель будет подталкивать провода глубже в коробку. Убедитесь, что диммерный переключатель находится на одном уровне с внешним краем коробки, затем прикрепите накладку переключателя.

    Ель / Кевин Норрис

Как заменить обычный выключатель на диммер

Как заменить обычный выключатель на диммер? Многие архитекторы, проектирующие дома и коммерческие сооружения, теперь предпочитают устанавливать диммер, чтобы можно было управлять системами освещения. Установив диммер, вы можете управлять яркостью и интенсивностью окружающего света в любой комнате.

  • Автор статьи: Адриан Дэнс
  • Технический и реальный эксперт по всем вопросам, связанным с IoT и умной домашней автоматизацией.
  • Обновлено: 7 мая 2022 г.
Содержание

Как заменить обычный выключатель диммером ? Многие архитекторы, проектирующие дома и коммерческие сооружения, теперь предпочитают устанавливать диммер, чтобы можно было управлять системами освещения. Установив диммер, вы можете управлять яркостью и интенсивностью окружающего освещения в любой комнате. Вы не только можете изменить настроение, просто регулируя свет, но и есть несколько других положительных моментов в том, чтобы иметь этот аккуратный гаджет в вашем доме. Ознакомьтесь с подробной информацией о как переделать обычный выключатель в диммер . Мы также разместим ответы на некоторые из наиболее часто задаваемых вопросов пользователей.

Диммер имеет несколько преимуществ.

Возможность приглушать свет по мере необходимости оказывает положительное влияние на вашу психику. Мягкое освещение оказывает успокаивающее действие и поднимает настроение, поэтому оно идеально подходит для вашего дома. Особенно вечером, когда возвращаешься домой после долгого рабочего дня. С другой стороны, яркий свет подходит для офисных помещений, поскольку он имитирует естественный свет и повышает производительность.

В целом приглушение света полезно для вашего здоровья и окружающей среды, поскольку позволяет экономить электроэнергию. Вы не только сделаете комнату более привлекательной, но и продлите срок службы ваших лампочек. Короче говоря, инвестиции в диммерный переключатель принесут большую отдачу от инвестиций (ROI).

Читайте также
Как работает диммер?

Что такое диммер?

Диммерный выключатель — это, по сути, потенциометр, который вы подключаете к выключателю освещения, питающему свет. Когда вы регулируете диммер, вы изменяете форму волны напряжения или тока питания, подаваемого на лампу или лампочку. Вот как вы можете повысить или понизить интенсивность выходного люмена лампы. При обучении как заменить обычный выключатель диммером , сначала определите тип диммера, который вам нужен. Если вы начнете искать вокруг, вы обнаружите три типа диммерных выключателей, таких как:

  • Поворотные диммеры : Вы можете установить эти диммеры в перекрестные и двусторонние выключатели. Регулировка света осуществляется поворотом диска на желаемую яркость. Нажав на нее, вы можете включить или выключить свет.
  • Диммеры с сенсорным экраном : Архитекторы обычно устанавливают их как часть систем автоматизации умного дома. Они устанавливаются на стену и идеально подходят для придания современного вида любому дизайну интерьера.
  • Универсальные диммеры : Эти диммеры, возможно, являются наиболее распространенными типами и просты в использовании, как обычный выключатель света. Универсальные диммеры совместимы с лампами накаливания, светодиодными и галогенными лампами низкого и высокого напряжения, имеющими магнитные или электронные трансформаторы. Некоторые бренды также доступны с функцией памяти, поэтому вы можете запрограммировать освещение в соответствии со спецификациями.

Купить Диммер для умного дома Lutron Caseta
