Установка металлопластиковых труб: Соедиенние и монтаж металлопластиковых труб своими руками

видео уроки как произвести соединение металлопластиковых труб

Содержание:

1. Технические характеристики
2. Подготовка к монтажу
3. Инструменты для монтажа конструкции
4. Правила монтажа конструкции
5. Монтаж соединений с помощью резьбовых фитингов
6. Монтаж соединений с помощью обжимных (пресс) фитингов

В наше время представлено много материалов, с помощью которых можно выполнить разводку водопровода дома своими руками. Наиболее часто применяются железные, а также полипропиленовые и металлопластиковые трубы.

Они имеют свои достоинства и недостатки, однако для сборки водопровода из металлических или полипропиленовых труб необходимо специальное оборудование.

Выполнить монтаж металлопластиковых изделий для водопровода своими руками – оптимальное решение, позволяющее сэкономить время и деньги.

В данной статье будут раскрыты тонкости монтажа труб из металлопластика своими руками, а также представлено видео, наглядно показывающее процесс.

Металлопластиковые водопроводные трубопрокатные изделия появились на рынке около десяти лет назад. Материалом для них является привычный всем пластик. При этом металлопластиковая труба имеет значительную степень защиты от износа и разрыва.

Этому способствует конструкция, представляющая собой пирог из нескольких разнородных слоев. Внутренним слоем служит пищевой пластик, безопасный при контакте с водой.

Наружный слой состоит из многослойного полиэтилена, защищающего ее от повреждений. Армирует трубу расположенная между слоями пластика алюминиевая оболочка, усиленная клеевым слоем.

Технические характеристики

Выпускаются трубопрокатные изделия диаметром от 16 до 53 миллиметров. Наиболее часто используются в бытовом применении 16 или 20 миллиметровые изделия.

Толщина стенок в зависимости от ее размера составляет от двух до трех с половиной миллиметров. Выпускаются они обычно в рулонах по 50 или 100 метров.

Достоинства

• Гибкость – важнейшее достоинство металлопластиковых труб, с использованием специального инструмента можно достичь радиуса в пять сантиметров, полностью повторив форму угла без разрыва трубы и применения фитинга. Сложные формы радиусом от пятнадцати сантиметров легко изгибаются руками. Это позволяет максимально облегчить монтаж системы.
• Легкость. Стометровый рулон легко может поднять своими руками один человек.
• Ее прочность превышает прочность в местах соединений.
• Можно практически не опасаться протечек на непрерывных участках.
• Благодаря многослойной конструкции достигнута значительная износостойкость. Срок службы водопровода составляет более 50 лет.
• Они не поражаются ржавчиной, появлению же осадочных отложений препятствует гладкая внутренняя поверхность.
• Если при длительной эксплуатации водопровода такие отложения появились, то они достаточно легко могут быть удалены.
• Внешний вид намного привлекательнее, чем у металлических.

Недостатки

• Металлопластиковые изделия нельзя применять вне помещений, а также допускать длительное попадание на них солнечных лучей, так как они боятся ультрафиолетового излучения.
• Прочность и термостойкость безусловно ниже, чем у металлических.
• Не могут служить в качестве заземляющего устройства, при этом накапливают статическое электричество, которое не может быть сброшено, поскольку металлические части изолированы в местах соединения.
• Требуют регулярного обслуживания (подтяжки) компрессионных фитингов.

Подготовка к монтажу

Перед монтажом системы водопровода необходимо тщательно продумать ее схему и расположение. В первую очередь стоит отметить на плане все точки водопотребления (краны, душевую кабину, стиральную и посудомоечную машину), относительно их расположения в доме.

Водопровод в квартире. Замена металлопластиковых труб на полипропилен для пайки

Смотрите это видео на YouTube

Затем нужно соединить эти точки линиями, означающими трубы, причем необходимо отметить их диаметр, направление тока воды, а также подразделить их на предназначенные для горячей и холодной воды. Подсчитайте приблизительный метраж получившейся схемы.

Покупать трубы необходимо с запасом не менее 10 метров, поскольку при монтировании своими руками неизбежны потери во время сборки. Если же они все таки останутся, то их всегда можно будет применить во время ремонта или подключения нового оборудования.

После этого необходимо отметить на схеме все места соединения, а также те места, где будут установлены запирающие устройства.

Защитные вентили необходимо устанавливать на входе в дом перед счетчиком, а также перед каждым устройством потребления.

Смотрите как произвести монтаж водопровода из полипропилена своими руками.

Сделав это вы узнаете необходимое для сборки водопровода количество монтажных узлов и их спецификацию. Примерный процесс расчета показан на видео.

Инструменты для монтажа конструкции

Несмотря на то, что процесс монтирования металлопластиковых труб своими руками очень прост, некоторые инструменты все же понадобятся.

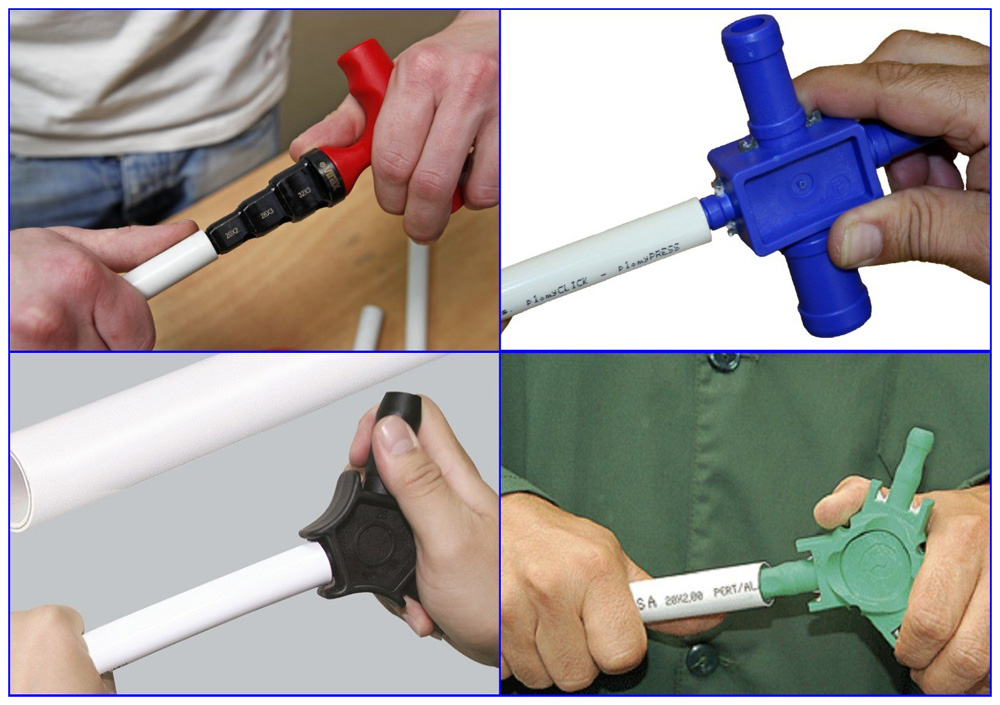

Потребуются специальные ножницы для резки, пружины для их изгиба, калибратор для выравнивания и развальцовки места среза, шлифовальная бумага для точной зачистки заусенцев в месте стыковки, гаечные ключи или трубковерты, а также плоскогубцы для облегчения процесса монтажа фитингов.

Практика применения этих инструментов показана на видео, размещенном в разделе «монтаж резьбовых фитингов».

Из приведенного выше небольшого перечня каждый элемент важен для качественного выполнения работ, однако при проведении срочных работ небольшого объема (при наличии аккуратности) вполне можно заменить ножницы ножовкой по металлу или лобзиком, а калибратор – любым инструментом, способным аккуратно слегка развальцевать и зачистить края среза.

Правила монтажа конструкции

Монтаж водопровода из металлопластика начинают со входа в дом/квартиру. Они монтируются последовательно одна за одной вдоль магистральной линии. Фитинги и запирающая арматура на соединения устанавливаются сразу же при монтаже.

После сборки магистральной линии устанавливаются ответвления на отдельные водопотребляющие устройства. При изгибании непрерывной трубы лучше воспользоваться специальной пружиной (смотрите видео).

Она позволит получить более равномерную линию изгиба, а также исключит деформацию ее внутренней стороны.

Металлопластиковые трубопрокатные изделия необходимо крепить к поверхности, вдоль которой они протянуты.

Несмотря на то, что они меньше изгибаются под воздействием тепла, чем аналогичные изделия из ПВХ, необходимо не менее двух креплений на погонный метр по горизонтали и одного по вертикали.

Не рекомендуется производить монтирование водопровода своими руками при температуре ниже десяти градусов тепла.

Металлопластиковые трубы (монтаж, соединение)

Смотрите это видео на YouTube

Более того, при покупке труб зимой следует дать им отлежаться в тепле не менее суток перед проведением все работ. Вместе с тем их нельзя хранить ближе 1 метра от источника тепла.

Монтаж соединений с помощью резьбовых фитингов

Компрессионные резьбовые фитинги достаточно дороги. Именно они составят большую долю всех трат при монтаже водопровода из металлопластика.

В продаже имеются специализированные фитинги, приспособленные для применения в любом типе соединений (тройники, крестовины, уголки, переходники).

В случае, если все же произошла ошибка, то всегда можно поставить специальную заглушку на лишнее отверстие. В таком случае его можно будет использовать в дальнейшем при установке нового оборудования.

Резьбовой фитинг состоит из штуцера и двух или более гаек с уплотнительным кольцом и прокладками. Для стыковки соединения с его помощью потребуются два ключа соответствующего размера, а также уплотнитель (фум-лента или силикон).

Монтаж металлопластиковых труб

Смотрите это видео на YouTube

Предлагаем посмотреть видео где показан качественный монтаж металлопластиковых труб с помощью резьбовых фитингов.

Сборка производится путем установки конца трубы в уплотнительное кольцо и закручивания гайки на штуцер. При этом очень важно, чтобы ее обрезанный конец равномерно касался штуцера.

Как видно на видео, после введения штуцера в трубу закрутить гайку до упора рукой, а затем надеть один ключ на штуцер, а второй на гайку и используя ключ на штуцере как опору наворачивать гайку до достижения необходимой плотности соединения.

При затягивании резьбовых соединений избегайте их перетяжки. При достижении надежного контакта всех деталей появится характерный трещащий звук.

Монтаж соединений с помощью обжимных (пресс) фитингов

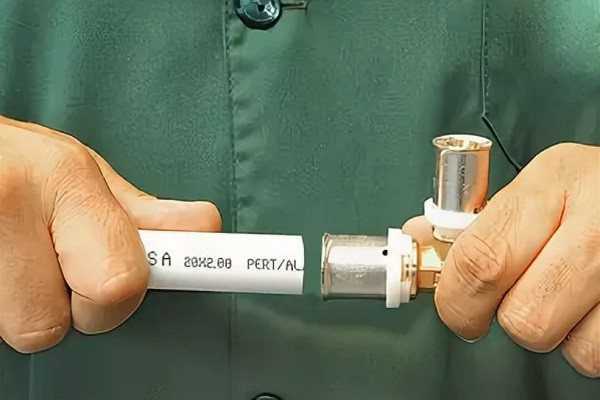

В том случае если нет желания подтягивать все резьбовые соединения водопровода раз в несколько лет, можно воспользоваться пресс-фитингами.

Этот способ полностью неразборный и избавляет от необходимости обслуживать систему. Фитинги такого типа можно заливать бетоном.

Единственным недостатком в этом способе сборки водопровода из металлопластиковых труб является необходимость использовать в работе промышленное оборудование для запрессовывания соединений.

Оно достаточно дорогое и приобретать его для одноразового использования бессмысленно. В то же время в крупных городах в наши дни можно найти фирмы, которые предлагают как услуги специалистов для выполнения работ, так и предоставляют в аренду промышленное оборудование.

В том случае если есть возможность достать необходимое оборудование, то лучше смело выбирать пресс-фитинги для монтажа водопровода своими руками. Соединения с пресс-фитингами превосходят резьбовые по всем показателям.

металлопластиковые трубы -секрет соединение

Смотрите это видео на YouTube

Срок их службы сопоставим с гарантийным сроком металлопластиковой трубы. Аналогичен ее показателям и параметр рабочего давления на соединении.

Предлагаем посмотреть видео где показан качественный монтаж металлопластиковых труб с помощью пресс-фитингов.

Воспользуйтесь советами, которые даны в данной статье и видео, и сможете выполнить монтаж металлопластиковых труб для водопровода своими руками без малейших проблем.

ГОСТ СП 40-103-98 для проектирования и монтажа металлопластиковых труб

---

Уважаемые клиенты.

В связи с обострением ситуации в Украине и волатильностью Российской валюты цены могут отличаться от цен на сайте.

Техническая информация

СП 40-103-98
Группа Ж24

Свод правил по проектированию и строительству

Design and installation of pipelines for internal
gold and hot water suppli systems using
metalpolimeric pipes

ОКС 91.140.10
ОКСТУ 49 2000

ПРЕДИСЛОВИЕ

1 РАЗРАБОТАН Научно-исследовательским институтом московского строительства (НИИмосстрой) Российской Федерации и техническим комитетом в составе: МНИИТЭП, ГПК СантехНИИпроект, НИИсантехники, НИКИМТ, ЗАО «Гента», ТОО НПП «ВладВЭД»

2 ОДОБРЕН для применения:

Госстроем России, письмо N 13-362 от 26. 06.98;

Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС), протокол от 20.05.98

3 Настоящий Свод правил представляет собой аутентичный текст Межгосударственного свода правил МСП 4.01-102-98 «Проектирование и монтаж трубопроводов систем холодного и горячего внутреннего водоснабжения с использованием металлополимерных труб»

ВВЕДЕНИЕ

Свод правил по проектированию и монтажу систем внутреннего холодного и горячего водоснабжения водопровода зданий из металлополимерных труб содержит дополнительные требования, рекомендации и справочные материалы к действующим нормативным документам.

В Своде правил приведены требования и рекомендации по гидравлическому расчету и подбору металлополимерных труб и фасонных деталей к ним, по конструктивным решениям прокладки труб в помещениях, приведены также сортаменты труб известных поставщиков и производителей.

При разработке Свода правил использованы положения действующих нормативных документов, материалы заводов-изготовителей, в том числе зарубежных.

По мере накопления опыта проектирования, строительства и эксплуатации систем водоснабжения из металлополимерных труб и фасонных деталей в Свод правил будут внесены необходимые изменения и дополнения.

В разработке настоящего Свода правил принимали участие: А.В.Сладков, Н.В.Митрофанова (НИИМосстрой), В.А.Глухарев (Госстрой России), Л.П.Домарацкая, Т.Ф.Фатеева, В.И.Терехин (НИКИМТ), С.И.Прижижецкий (МНИИТЭП), Ю.Н.Саргин (СантехНИИпроект), В.Э.Дорофеев (ТОО НПП «ВладВЭД»), А.Г.Гонтуар (АО «Каучук»), А.В.Чурдалев (ЗАО «Гента»).

Замечания и предложения по совершенствованию Свода правил следует направлять в ГП ЦНС.

1. Область применения

2. Проектирование внутреннего водопровода зданий из металлополимерных труб

3. Монтаж внутреннего водопровода зданий из металлополимерных труб

4. Испытания трубопроводов из металлополимерных труб

5. Эксплуатация

6. Транспортирование и хранение металлополимерных труб

7. Требования техники безопасности

Приложение А. Технические характеристики металлополимерных труб

Приложение Б. Сортамент соединительных деталей и фитингов

5 простых шагов для соединения металлической трубы с ПВХ

Если вы домовладелец, скорее всего, у вас был проект или два, которые включали соединение металлических труб с ПВХ.

Это не так просто, как кажется! Это распространенная проблема, потому что, хотя они бывают разных размеров и стилей, на самом деле они не созданы друг для друга. Правильное их соединение помогает обеспечить надежную работу вашей сантехники. А еще приятно, когда все в порядке.

И если вы никогда не делали этого раньше, не волнуйтесь — мы вас прикроем, просто читайте дальше.

В чем разница между ПВХ и металлом?

ПВХ или поливинилхлорид — отличный выбор для внутренней сантехники, поскольку с ним легко работать, он не ржавеет и его можно красить. Его также легче установить, чем металл, потому что он гибкий, а это означает, что вам не нужно беспокоиться о каких-либо острых краях, которые мешают вашим усилиям по установке. Однако ПВХ не так хорошо держит тепло, как металл. Если вы хотите изолировать свои трубы этим материалом, выберите трубу примерно на полдюйма меньше в диаметре, чем вам нужно.

В то время как металлические трубы гораздо более долговечны, чем трубы из ПВХ, они не ржавеют и не ломаются со временем, а также лучше удерживают тепло, чем трубы из ПВХ. Например: если у вас есть старый дом со старыми трубами, которые недостаточно изолированы, то металлические трубы будут лучше сохранять температуру воды в зимние месяцы, чем ПВХ.

Если вы выбираете между этими двумя материалами для внутренней сантехники (или если вас просто интересуют наши рекомендации), мы рекомендуем учитывать, какие работы необходимо выполнить, чтобы вам (или кому-то другому) .

Особая осторожность при соединении металлических труб и труб из ПВХ

Когда вы работаете над сантехническим проектом, трубы, которые не соединяются плавно, могут раздражать. К счастью, есть несколько вариантов решения этой проблемы между металлическими и ПВХ трубами. Ваши трубы будут те, по которым будет течь ваша вода, поэтому вы должны убедиться, что они правильно подключены, чтобы не было утечек.

Начнем с основ: не используйте клей! Клей не скрепит две трубы и может даже повредить их. Вместо этого используйте соединители. Соединители из ПВХ изготовлены из пластика и имеют на одном конце резьбовую заглушку, а на другом — вставку. Когда вы установите их на место, они будут надежно соединять трубы без использования клея. А если вам нужен клей, попробуйте вместо него использовать силикон — он не нанесет повреждений, как клей, и его можно будет легко удалить при необходимости.

ПВХ клей не прилипает к металлу; он образует только растворяющую связь с пластиком. Если это разрешено вашим кодом, вы можете герметизировать трубу на месте с помощью герметика, предназначенного для этого использования, после того, как вставите ее в резиновое уплотнение, которое входит в ступицу.

Как соединить металл и ПВХ?

При соединении труб из двух разных материалов необходимо помнить о нескольких вещах.

Во-первых, две трубы будут разных размеров (обычно труба из ПВХ больше, чем металлическая). Вы захотите измерить их так, чтобы они подходили друг к другу без каких-либо зазоров, но не были слишком тугими. Вы также хотите убедиться, что металлическая труба не будет подвергаться коррозии или ржавчине с течением времени.

Всегда следует соблюдать осторожность при соединении металлических и пластиковых труб, так как они могут вызвать коррозию. Чтобы избежать этого, убедитесь, что вы используете грунтовку, прежде чем склеивать материалы, и убедитесь, что они высохли, прежде чем пускать их в эксплуатацию.

1. Подберите правильные инструменты

Резьбовые соединители необходимы для соединения металлических и пластиковых труб. Это куски металла, которые бывают разных форм и размеров, и они предназначены для соединения двух кусков разных металлов вместе. Существует несколько различных типов соединителей, но все они работают одинаково: они прикрепляются к обеим трубам, а затем вставляются на место, когда трубы правильно выровнены.

Резьбовые соединители доступны в различных размерах, поэтому вам необходимо проверить размер ваших труб перед их покупкой. Металлическая внутренняя резьба должна быть соединена с пластиковой наружной резьбой. Соединение в конечном итоге выйдет из строя или протечет, если вы попытаетесь соединить его другим способом, с пластиковой розетки на металлическую вилку.

Причина, по которой вам нужно обратить внимание на внутреннюю и наружную резьбу, заключается в том, что пластик ПВХ, в отличие от металлических труб, гораздо легче растягивается. Когда охватывающая труба из ПВХ соединяется с охватываемой металлической трубой, давление на материал становится слишком большим, чтобы он мог выдержать.

2. Отрежьте трубы

Сначала измерьте две трубы и отрежьте их в соответствии с вашими потребностями. Вы должны убедиться, что у вас достаточно трубы для необходимой длины, а также немного дополнительного места для ошибки.

Если вы хотите убедиться, что ваше соединение надежно, попробуйте использовать торцовочную пилу или ручную пилу для этого шага — это более точно, чем использование ножовки или копровальной пилы. Затем используйте разводной ключ, чтобы затянуть каждый конец трубы в фитинг. Убедитесь, что вы можете вставить их в разъемы и что трубы из ПВХ хорошо входят в них.

3. Соедините две трубы

Теперь, когда у вас есть все оборудование, вы можете соединить трубу из ПВХ с металлической трубой с помощью резьбового соединителя. Резьбовой соединитель позволит легко снимать трубы при необходимости в будущем.

Не торопитесь и не торопите этот процесс, потому что вы должны быть уверены, что не заденете трубы неподходящим клеем и не повредите их. Если вы не исправите их должным образом, в будущем могут возникнуть проблемы со сливом.

Вы также должны убедиться, что они правильно ввинчены друг в друга, чтобы они не протекали. Лучший способ сделать это — использовать гаечный ключ или головку с открытым концом (например, шестигранный ключ). Если вы не уверены, какое усилие требуется, проконсультируйтесь со специалистом!

Кроме того, охватываемые концы, где была обрезана резьба, могут испортиться до такой степени, что они будут протекать, когда вы навинчиваете на них новый охватывающий фитинг. Так что попытайтесь перейти на женскую примерку, которая уже есть.

4. Герметизируйте смазкой

После соединения труб с помощью резьбовых соединителей нанесите герметик/смазку на оба конца точек соединения (стыков) с помощью аппликатора или кисти. В зависимости от толщины и прочности ваших уплотнений этот шаг может занять больше времени, чем необходимо — имейте в виду, что если вы оставите его слишком долго без нанесения какого-либо герметика или смазки, это может привести к образованию ржавчины, что может привести к

Нанесите немного эпоксидного клея вдоль края, где ваши трубы соприкасаются, затем прижмите их друг к другу, чтобы они были прочно соединены. Дайте им постоять около 30 минут, прежде чем продолжить свой проект.

Чтобы убедиться, что ваше соединение не протекает, мы рекомендуем использовать жидкие герметики Seal-A-Matic II или III на всех стыках между металлическими и трубными системами из ПВХ.

5. Используйте тефлоновую ленту для уплотнения двух труб

Помимо смазки, вы также можете использовать тефлоновую или водопроводную ленту. Однако, если вы пытаетесь соединить две трубы разного размера или из разных материалов, то тефлоновая лента не сможет защитить их от протечек при разборке.

Использование тефлоновой ленты предотвратит протечки труб, а также может использоваться для гидроизоляции. При соединении двух труб важно использовать тефлоновую ленту, потому что она предотвратит их повреждение во время соединения, а значит, они смогут правильно работать вместе.

Наконец, когда ваши соединители установлены правильно, регулярно проверяйте их на наличие утечек, прежде чем использовать их для каких-либо целей (например, для водопровода).

Заключение

Если вы хотите соединить металлическую трубу с трубой из ПВХ, вам нужно знать несколько вещей. Это может показаться сложным процессом, но если вы не хотите вызывать сантехника для ремонта, это можно сделать с небольшой осторожностью. Во-первых, не пытайтесь использовать клей! Вы не справитесь с работой. Вместо этого вам понадобятся разъемы. Во-вторых, убедитесь, что ваши соединители совместимы с трубами, которые вы хотите соединить. В конце используйте герметик, проверьте на наличие утечек, и ваша работа выполнена. Дайте нам знать, если у вас есть какие-либо вопросы в комментариях.

4 акции

• Фейсбук
• Твиттер

Как соединить пластиковую трубу с металлической трубой

При соединении пластиковых и металлических труб с помощью резьбового соединения всегда используйте пластиковую наружную резьбу с металлической внутренней резьбой. Если применить обратное, соединение в конечном итоге будет протекать.

Это связано с различными физическими свойствами двух материалов и способом изготовления резьбы. Внутренняя резьба вначале немного крупнее и постепенно становится меньше. Наружная резьба имеет противоположную конфигурацию. Наружная резьба начинается с малого и становится больше в диаметре по мере продвижения резьбы.

Когда вы привинчиваете штекер к гнезду, соединение становится более плотным. Если вы ввинчиваете металл в пластик, металл может и почти всегда вызывает трещины в женском пластике. Пластиковые охватывающие фитинги обычно толще или усилены для компенсации. Существуют пластиковые фитинги с внутренней резьбой, которые были усилены, чтобы противостоять изломам под напряжением. Эти фитинги обычно используются в тяжелых коммерческих условиях и для орошения в сельском хозяйстве.

Применение (ПТФЭ) тефлоновая лента

Чтобы соединить пластиковую трубу с наружной резьбой с металлической трубой с внутренней резьбой, вам также потребуется использовать уплотнитель. Герметик помогает «герметизировать» соединение, а также служит смазкой, облегчая сборку.

Тефлоновая лента, также известная как лента из ПТФЭ или водопроводная лента, представляет собой пленку, используемую для герметизации резьбы труб. Поскольку тефлоновая лента пластична и непроницаема, при сжатии она действует аналогично замазке. Используйте (ПТФЭ) тефлоновую ленту для создания водонепроницаемого уплотнения на пластиковой трубе с наружной резьбой.

Тефлоновая лента Цвета и толщина:

Лента чаще всего белого цвета при использовании в сантехнике, но она также бывает разных цветов. Цветная тефлоновая лента часто используется для обозначения трубопроводов с цветовой маркировкой (например, желтая для природного газа, зеленая для кислорода и т. д.).

Тефлоновая лента также бывает разной толщины. Если лента очень тонкая, потребуется больше ленты, чтобы покрыть резьбу. По этой причине мы рекомендуем покупать более толстую ленту, поскольку она более экономична.
