Установка подрозетников в бетонную стену видео: Установка подрозетника в бетонную стену (видео)

Установка подрозетника в бетонную стену (видео)

Приходилось ли вам когда-нибудь менять розетку, выключатель или электропроводку, наглухо замурованные в стену? Ведь раньше не было большого разнообразия строительных материалов, поэтому такой способ монтажа считался нормальным. Максимум, что можно было встретить – это жестяные коробочки, от которых не было особого толка. Современная индустрия настолько облегчила работу по установке электроприборов, что даже обычному человеку под силу заменить розетку либо выключатель. Особенно если он заранее будет знать, как производится установка подрозетника в бетонную стену своими руками.

Что это за устройство

Подрозетник представляет собой пластиковую нишу с посадочным местом внутри. Он предназначен для быстрой и удобной фиксации розеток или выключателей, для этого его корпус оснащен резьбовыми отверстиями под винты. Также в нем предусмотрено несколько мест для входа силовых проводов. Чтобы их открыть достаточно убрать небольшие заглушки.

При правильной установке подрозетника, монтируемые в него устройства надежно прикрепляются к стенкам корпуса. Если раньше, установленные на голый бетон розетки, со временем расшатывались, то теперь это полностью исключено. С предназначением разобрались, самое время ознакомиться с разновидностями подрозетников.

Как правильно выбрать

Перед тем как приобретать ту или иную модель, нужно определиться с некоторыми особенностями. Во-первых, в какую стену планируется его установить:

• Полнотелые стены (бетон, кирпич, газо-, пено-блоки). Для таких перекрытий подойдет самый обычный подрозетник под бетон, без каких-либо дополнений.
• Пустотелые стены (гипсокартон, ДСП, фанера и т. п.). Для них потребуются подрозетники со специальными зажимными лапками.

Бывают еще универсальные модели, которые при необходимости можно использовать для любых стен.

Во-вторых, надо просчитать, какое количество розеток потребуется установить в одной точке. Помимо одинарных подрозетников, можно купить двойные, тройные и т. д.

В-третьих, выбрать желаемую форму и размер. Стандартной считается круглая форма, но встречаются также квадратные. Про размеры нужно знать следующее:

• Диаметр внешней части. Бывают – 60 и 68 мм.
• Установочная глубина. Также два вида – 40 и 45 мм.

Самый ходовые габариты – это 68×45. В них помещается большинство производимых розеток и выключателей.

Перечень необходимых инструментов

Для вашего удобства, лучше заранее подготовить весь инвентарь:

1. Дрель, перфоратор или болгарка.
2. Сверла, насадки.
3. Строительный уровень.
4. Набор отверток.
5. Рулетка, карандаш, нож.

Подготовка и разметка поверхности

Разметка под подрозетник

Прежде всего нужно избавиться от всех посторонних предметов (обои, дюбеля и т. п.). Убедиться, что поверхность ровная, при необходимости устранить изъяны.

Далее, можно приступать к разметке. Сначала решите, на каком расстоянии от пола вам нужна розетка. Особых ограничений здесь нет, поэтому каждый выбирает наиболее удобное для себя место. Одни ставят ближе к полу, другие выбирают стандартное расположение. Единственный нюанс – не рекомендуется располагать розетки вблизи оконных, дверных проемов, а также по соседству с газо- и тепло-магистралями.

Обводка подрозетника

Итак, с расстоянием определились, теперь делаем разметку:

1. Отмечаем центральную точку будущей ниши.
2. С помощью уровня, рисуем перекрестье на этой точке.
3. В зависимости от выбранного диаметра, отмечаем на линиях это расстояние.
4. Прикладываем подрозетник к намеченным границам и обводим окружность (квадрат).

Ну вот, ваша разметка готова, самое время приступать к созданию отверстия.

Чем сделать нишу для розетки

Есть три способа проштробить большое отверстие в стене и каждый из них требует подробного рассмотрения.

Способ первый

Специальная насадка-коронка на перфоратор

Самый распространенный – специальная насадка-коронка на перфоратор. Ее режущая часть – это алмазное напыление либо победитовые вставки. Она легко «вгрызается» в любую твердую поверхность, делая ровный, круглый пропил. Внутри насадки находится свело по бетону, которое нужно центровки режущей части.

Как вы поняли, понадобится перфоратор с насадкой, диаметром больше чем подрозетник. Это нужно для того, чтобы зафиксировать его корпус в нише, при помощи клейкого строительного раствора, но об этом позже.

Теперь прицеливаемся сверлом в намеченную точку и начинаем углубляться до полного погружения коронки. После успешного пропила, нужно выдолбить оставшуюся часть бетона.Можно воспользоваться зубилом и молотком, чтобы аккуратно убрать лишние части стены.

Поэтапный процесс изготовления подрозетника с помощью перфоратора

Совет: периодически, вынимайте режущие части для их охлаждения или брызгайте на стену водой. Это позволит избежать перегрева насадки и уменьшит количество пыли.

Способ второй

Просверливаем контур для подрозетника перфоратором

При отсутствии коронки можно обойтись обычным победитовым сверлом. Снова используем перфоратор, если его нет, подойдет обычная ударная дрель, правда, возиться придется подольше.

Нужно просверлить начерченную окружность по краям, с минимальным шагом. Глубину погружения можно отметить изолентой прямо на сверле. Затем, опять же с помощью зубила, дорабатываем нишу.

Способ третий

Болгаркой делаем отверстие для подрозетника

Если у вас в наличии есть болгарка, то можно использовать ее. Для резки бетона нужен будет соответствующий диск. Правда, этот вариант больше подходит для получения квадратных отверстий, но на крайний случай пойдет.

Предварительно из перекрестья, вместо окружности, делаем квадрат. Наша задача – пропилить в стене 4 углубления по намеченным линиям, на глубину, чуть больше подрозетника. А дальше, все тем же инструментом убрать остатки материала.

Установка подрозетника в бетонную стену

На этом этапе, уже должна быть готова ниша. При соблюдении всех размеров, корпус подрозетника должен идеально помещаться в проеме, если все-таки за что-то задевает, то нужно немного расширить. Далее действуем согласно следующей инструкции:

1. Выдолбленное отверстие очищаем от пыли, желательно обработать его грунтовкой или обычной водой.
2. Демонтируем заглушку для ввода проводов с нужной стороны.

   Выводим провода

3. На этом этапе нужно замесить раствор алебастра, гипса или шпатлевки. Первые два очень быстро сохнут, поэтому используя их, придется подсуетиться.

   Подготовка алебастра

4. Теперь маленьким шпателем наносим в нишу небольшое количество смеси. Можно также обмазать и корпус.

   Установка подрозетника

5. Вдавливаем подрозетник в нишу пока он не встанет заподлицо со стеной.
6. Убираем излишки строительного раствора.

Когда смесь засохнет, можно приступать к установке розетки.

Установка в полую стену

Установка подрозетника в полую стену

Подобного рода перекрытия встречаются довольно часто и в них также легко установить подрозетник. Но как, ведь в таких стенах не за что зацепиться клейкому раствору? Ответ простой – производители разместили на корпусе специальные зажимы, которые цепляются за внутреннюю поверхность стены.

Устанавливаем подрозетник для полых стен следующим образом:

1. Размечаем поверхность по аналогии с бетонной стеной.
2. Для резки гипсокартона используем перфоратор или дрель с коронкой по бетону, деревянную поверхность нужно вырезать фрезой по дереву, соответствующего диаметра.
3. Потом подгоняем корпус подрозетника к отверстию и фиксируем зажимы двумя винтами.

В этом случае ждать ничего не нужно, можно переходить к следующему этапу.

Монтаж розетки

Перед установкой подрозетника настоятельно рекомендуется уложить проводку, иначе потом протиснуть ее будет довольно проблематично. Рассчитывайте длину проводов таким образом, чтобы остался запас кабеля, около 20 см. Это нужно для удобного монтажа розетки, а также на случай ее замены.

Подключив провода к соответствующим контактам, сделайте из оставшейся части кабеля петлю, не допуская переломов. Теперь аккуратно утопите розетку в нише и зафиксируйте ее винтами. Остается только закрепить облицовку и насладиться результатом своей работы.

Полезные советы

• Если в дальнейшем на стену будет укладываться плитка либо другое покрытие, то при установке подрозетника, не утапливайте его до упора. А лучше вырезайте нишу после монтажа облицовочных материалов.
• Не убирайте сразу все заглушки с корпуса. Через незадействованные проемы будет протекать строительный раствор.
• Чтобы подрозетник плотно вошел в полую стену, можно снять с ее краев небольшую фаску.
• Приобретая подрозетник, не постесняйтесь примерить к нему свою розетку. А лучше покупайте их сразу вместе.

Теперь вы знаете, что установку подрозетника, при должной сноровке и наличии инструмента, вполне можно осуществить самостоятельно. Так, вы сэкономите значительную сумму на услугах мастера. Но не переживайте, если что-то вдруг пойдет не так просто перечитайте еще раз наши рекомендации и все встанет на свои места.

Установочная коробка для розеток монтаж установочных коробок установка подрозетников видео

ГлавнаяЭлектрика и освещение Установочная коробка для розеток монтаж установочных коробок установка подрозетников видео

Если Вы делаете ремонт в квартире или решили поменять электропроводку в доме, то отнестись к этому нужно очень серьёзно. Так как, она будет скрыта и после отделки, что то изменить очень сложно. Одно из главных и важных действий, это установка розеток и выключателей.

Особенно сделать это сложно, когда необходимо установить в один ряд несколько розеток и выключателей. Главное, что бы всё получилось ровно и после отделки всё выглядело красиво и работало.



Сейчас очень модно устанавливать электротехнические розетки и выключатели в европейском стиле. То есть, выключатели на высоту 1 метр, а розетки 30 см  от пола. Для скрытой проводки и фиксации в стене электрических розеток и выключателей существует установочная коробка для розеток, которая имеет бытовое название подрозетник. Это пластиковый стакан, предназначенный для размещения соединений проводов и фиксации электрических механизмов. Так же подразетник может применяться и отдельно, как распределительная коробка для проводки. Корпус оснащён распорными лапками с винтами, посадочным местом для механизма и отверстиями под провода.

После того, когда протянуты провода к месту будущих розеток или выключателей и уложены в штробу, необходимо произвести монтаж установочных коробок под розетки.

Первым делом при помощи уровня чертите прямую линию на том месте, где будет происходить установка коробок для розеток. Дальше отмечаем центр первой коробки и проводим прямую линию по вертикали при помощи того же уровня, получилось перекрестие, потом ровно дном прикладываем коробку и обводим её контур. Таким же образом рисуем остальные, получившиеся окружности должны примыкать друг к другу, это в том случае если их будет несколько из 2-х, 3-х, а может и пяти штук подряд. Далее, чтобы сделать установку подрозетников в бетонную стену, необходима коронка по бетону, при помощи неё и будет вырезано отверстие, которое соответствует нашей коробки.

После того, как разметка закончена, высверливаем отверстия, перемычки между дырками удаляем. Дальше необходимо щеткой отчистить от пыли установочное место и примерить блок подрозетников, проверить всё ли ровно получилось. Если получилось как надо, то всё отверстие нужно грунтовать и вставить блок, предварительно нанеся на его заднюю часть алебастр.

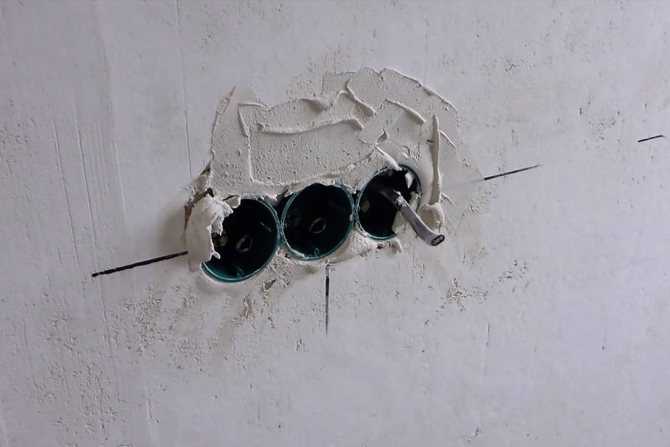

Вот что в итоге должно получиться.

Таким образом, весь блок будет вмонтирован в стену.

Приспособление для установки подрозетников

Сложная установка подрозетников в керамическую плитку.

Смотрите далее и выбирайте всё необходимое для ремонта строительные материалы

Установка розетки в бетонную стену



Правильная установка розетки в бетонную стену производится в несколько этапов, самый сложный из которых – вырезание в стене отверстия, куда будет крепиться устройство.

Если у вас есть необходимые инструменты, опыт или хотя бы большое желание сделать все своими руками, то эта задача будет вполне по силам любому домашнему умельцу.

Содержание

• Какие инструменты необходимо подготовить
• Зачем делать разметку
• Сверление отверстий
• Установка розетки
• Подключение проводки
• Окончание монтажа

Какие инструменты необходимо подготовить

Перед установкой розетки следует подготовить следующие инструменты и детали – они понадобятся в таком порядке:

• Карандаш, маркер, тлеющие угольки или что-то еще, чем можно рисовать на стене.
• Правитель. На один прибор подойдет даже обычная школьная, а если устанавливается блок розеток, то желателен большой.
• Уровень — пузырьковый или лазерный. На начальном этапе он будет полезен только при установке планки розеток.
• Сверло с насадкой для крепления по бетону. Если насадки нет, то подойдет сверло по бетону. Некоторые режут стену болгаркой. Если стена будет особенно прочной, то не будет мешать вода, которая охладит венец.
• Долото и молоток — необходимы для точной подгонки стенок отверстия.
• Розетка — обеспечивает жесткое крепление устройства к стене.
• Шпаклевка — гипсовый, алебастровый или цементный раствор.
• Шпатель, который можно поместить в розетку.
• Индикатор напряжения — по большому счету мог бы быть полезен в начале, но без него на данном этапе не обойтись.
• Дополнительные провода необходимы, если установлено несколько точек.
• Нож может быть самым маленьким.
• Плоскогубцы — желательно с кусачками.
• Розетка — ради нее все и затевается.
• Отвертка – чаще всего крестовая, но в некоторых случаях пригодится и шлицевая отвертка – все зависит от болтов, которые необходимо затянуть.

Подразумевается, что перед установкой розетки в стену к этому месту уже проведены провода и известно, какая из них фаза, а где ноль с заземлением. Если нет, то придется планировать масштабные работы по пробивке в стене канавок (пазов) под электропроводку. Для этого придется арендовать штроборез, приготовиться просверлить их дрелью и перфоратором или вырезать болгаркой.

Опыт пробивки штроб в бетоне молотком и зубилом гарантированно будет лишним — владение такими знаниями никогда не компенсирует потраченное на их приобретение время.

Зачем делать разметку

Если установить одну единственную розетку в бетонную стену, то по большому счету маркировка не нужна. Нет большой разницы, если он расположен плюс или минус сантиметр. Другое дело, если рядом есть другие розетки и у владельца помещения «перфекционистский вид». У некоторых людей это заложено природой, и если что-то выбивается из общей картины, то это будет вызывать раздражение.

В итоге лучше потратить лишние несколько минут на расчет и нанесение на стену места будущей розетки. В обязательном порядке это необходимо сделать при установке блока розеток, которые будут располагаться вплотную друг к другу. Здесь пригодится уровень, хотя если пол в помещении криволинейный, то придется подумать, как сделать разметку – на уровне или параллельно поверхности пола.

Правильно выполненный «чертеж» маркировки представляет собой горизонтальную линию, на которой отмечены центры отверстий под подрозетники. Чтобы увидеть, не соскочила ли заводная головка с отметки, маркировка должна быть чуть больше ее диаметра. Самый надежный способ рассчитать межосевое расстояние — сложить вместе крышки выпускных отверстий и измерить межосевое расстояние.

Сверление отверстий

Это самая пыльная и тяжелая работа, хотя все зависит от прочности бетона.

• Если для сверления гнезда используется коронка, то в первую очередь сверлится отверстие в центре разметки для его центральной оси, после чего используется сама коронка.
• Эта часть работы займет немного больше времени, если у вас есть только дрель с обычной дрелью по бетону. В этом случае вам придется просверлить отверстия по окружности будущего гнезда, а затем перфоратором или зубилом выбить внутреннюю часть.
• Если периметр отверстия под раструб не круглый, а квадратный, то в этом нет нарушения — он все равно будет замазан цементным раствором. Исходя из этого соображения, можно по касательной к диаметру будущего раструба сделать в стене болгаркой пропилы, удалить внутреннюю часть и подправить перфоратором или зубилом остальное.
• В особо сложных случаях можно комбинировать эти способы — сначала просверлить отверстия дрелью, а потом обработать их коронкой или болгаркой.

Результатом работы должно стать отверстие, в которое немного «проваливается» за поверхность стены подрозетник, который будет устанавливаться.

Если сверлится несколько отверстий, то между ними обязательно прорезать переходы — для проводов.

Установка розетки

По сути, здесь нужно просто вклинить розетки в стену, но сделать это так, чтобы установленное пластиковое стекло было на одном уровне с его поверхностью своей верхней частью.

Готовят цементный или гипсовый раствор и наносят шпателем на внутреннюю поверхность полученных отверстий. Затем туда вставляется подрозетник (перед этим нужно не забыть завести в него провод) и выравнивается. При этом из стены будет выдавливаться некоторое количество раствора – его желательно удалить не сразу, а через несколько минут, когда он начнет застывать. Осталось немного подровнять получившийся шов шпателем и дождаться полного застывания смеси – в зависимости от используемого материала на это уйдет от получаса до суток.

Подробнее о монтаже подрозетника смотрите в этом видео:

Соединение проводки

Самая важная часть всей работы – подключить всего два-три провода (в зависимости от наличия заземления), но сделать это без ошибок.

Первым делом индикаторной отверткой убедитесь, что проводка обесточена. Потратив минуту или две на размыкание автоматического выключателя и проверку наличия напряжения, вы сделаете свою работу намного комфортнее и безопаснее.

Зачистка проводов. С концов жил необходимо снять 1,5-2 см изоляции. Далее оголенный кусок сгибается в кольцо, а если он многожильный, то его еще можно разделить надвое, чтобы концы проводов приняли форму буквы «V».

Для увеличения площади контакта провода с клеммой жилу необходимо слегка расплющить пассатижами.

Соединительные провода. Розетка имеет только две токоведущие клеммы и третью для заземления. Все они зажаты болтиками и провода вставлять просто некуда. Если используется проводка с правильной цветовой маркировкой, то желто-зеленый провод идет на контакт массы (он «висит» на пластине «усами», торчащими вперед), синий на ноль и остается на фазу (может быть любой другой цвет). Заземление необходимо подключить к предназначенному для него контакту, а фазу с нулем к остальным — в любом порядке.

Блок розеток, соединенных петлей или звездой . В первом случае провода от предыдущей приходят к контактам одной розетки и сразу идут к следующей. Во втором провода от каждой розетки идут в общую «точку сбора» и там соединяются — фаза с фазой, ноль с нулем. Следует иметь в виду, что ПУЭ запрещают подключение заземления петлей – так можно соединить фазу и ноль, а «земля» должна вестись звездой.

Конец установки

Когда проводка надежно «сядет» в контакты, внутреннюю часть розетки можно вставить в розетку. Для этого согнуть провода так, чтобы они были параллельны задней стенке и протолкнуть все внутрь.

Внутренняя часть фиксируется в гнезде распорными ушками — чтобы они разошлись, затяните болты крепления, которые всегда находятся в передней части. При повороте болта по часовой стрелке лапка отходит в сторону, а наоборот — просто висит вдоль корпуса. Иногда лапки мешают вставлять гнездо в гнездо, раскрываясь раньше времени, поэтому их либо привязывают к телу ниткой, либо стягивают канцелярской резинкой.

Дополнительно розетку можно закрепить с помощью болтов, ввинчиваемых в переднюю часть розетки.

Последний шаг – завинчивание крышки. Он имеет центрирующие штифты, поэтому неправильно закрепить его в розетке довольно проблематично. Когда все готово, включают электричество и проверяют работу розетки, а также заземления. Проверку можно сделать еще до установки внутренностей в подрозетник, но так кто-то чувствует качество своей работы.

Пошаговая инструкция по установке и подключению розетки в этом видео:

В результате установка бытовой розетки в бетонную стену не является непосильной задачей даже для непрофессионала. Если вам придется установить их несколько, то все нюансы точно отложатся в памяти — в дальнейшем можно будет выступать в роли инструктора.

Типы бетонных анкеров и способы их использования

Я должен сделать глубокое темное признание: I любовь крепление вещей к бетону. Это странная зависимость. Я начал делать это в колледже. Есть так много типов бетонных анкеров на выбор, но я полностью пропустил маленькие пластиковые анкеры и сразу выбрал тяжелые. 1/2-дюймовые или более свинцовые щиты, крепящие многотонные скульптуры на открытом воздухе к бетонным площадкам. Вскоре после этого я перешел на анкерные втулки. Наконец-то я перешел на клиновые анкеры. Красные головы для тех из вас, кто в курсе. Я не горжусь этим. Я пытался избавиться от этой привычки, но после 35 лет практики. Я не могу остановиться. Это слишком весело — при условии, что вы делаете это правильно.

Если вы используете анкеры для бетона неправильным способом, вас ждет невероятное разочарование. Это может привести к серьезным телесным повреждениям ваших электроинструментов (возможно, желая бросить их в ближайшее озеро, произнося множество нецензурных слов). Каждый анкер устанавливается по своему уникальному методу, и у каждого есть свои особенности. Это может привести к разочарованию, если вы не знаете, какой из них использовать в какой ситуации. Надеюсь, эта статья развеет любую путаницу.

Содержание

• Типы анкеров для бетона
• Инструменты для установки различных типов анкеров для бетона
• Обзор типов анкеров для бетона и способы их использования

Типы анкеров для бетона Вы можете найти десятки типов анкеров

5 бетонные анкеры на средней строительной площадке. Я использую несколько регулярно.

В самых прочных анкерных системах используются анкеры на основе смолы, которые устанавливаются с помощью двухкомпонентной эпоксидной смолы. Чаще всего они появляются на промышленных и коммерческих объектах и ​​слишком дороги или специализированы для повседневного использования, если это не указано архитектором или инженером.

Головки болтов некоторых анкеров отрываются при заданном уровне крутящего момента. Они оставляют болт с резьбой и фланец, чтобы указать точный крутящий момент, который использовался для затягивания анкеров. Они также чрезвычайно дороги и предназначены для проектов, где необходимы чрезвычайно жесткие допуски и абсолютная безопасность. Вспомните длиннопролетные мосты или атомные электростанции.

Те из нас, кто не работает в компаниях, которые платят 600 долларов за сиденье для унитаза, обычно используют типы бетонных анкеров, показанные здесь:

Образец распространенных типов анкеров для бетона. К ним относятся клиновые анкеры, гильзовые анкеры, бетонные анкеры большого диаметра, свинцовые щиты, пластиковые анкеры и Tapcons (бетонные шурупы)

Клиновые анкеры и гильзовые анкеры

Как клиновые анкеры, так и гильзовые анкеры являются отличными типами бетонных анкеров, количество веса. Они обеспечивают прочность как на отрыв, так и на сдвиг. Из-за силы разбрызгивания/расклинивания, которую они прикладывают к бетону, старайтесь не подходить ближе, чем на 3 дюйма к краю бетона. Если вы это сделаете, вы рискуете отколоть кусок плиты. Из этих двух анкеров клиновидные анкеры обеспечивают наибольшую прочность и являются моими фаворитами среди всех анкеров.

Клиновой анкер (также известный как Red Heads, торговая марка) Втулочный анкер с отверстием правильного размера для сверления, указанным на анкере

Установка клиновых и втулочных анкеров для бетона – сверление

Клиновые и втулочные анкеры устанавливаются одинаково. Просверлите отверстие нужного размера ударной дрелью или перфоратором и вставьте анкер. Вбейте его молотком. Подробнее об этом ниже. Диаметр отверстия указан на упаковке и обычно на самом анкере. Вам придется просверлить отверстие как минимум на 1/4 дюйма глубже, чем анкер.

Просверлите основание, используя его в качестве шаблона, когда это возможно. Не отмечайте отверстия, отодвиньте основание в сторону, установите анкеры, а затем попытайтесь опустить основание на анкеры. Это просто напрашивается на неприятности, так как малейший удар может деформировать резьбу и испортить анкеры. Затем вам придется начать процесс заново с новыми отверстиями и анкерами.

Недавно я написал статью о том, как сверлить бетон. Кроме того, если вы не знакомы с различиями между перфоратором и перфоратором, вы также можете прочитать эту статью. Оба они являются необходимыми инструментами для бетонных работ.

Очень важно удалить бетонную пыль перед установкой анкеров. Пыль изменяет размер отверстия и может привести к неправильной установке некоторых анкеров. Пыль облегчает снятие анкеров, так как действует как смазка. Мне нравится использовать грушу. Если вы используете пылеудаляющий аппарат, тогда вам нужен фильтр HEPA для соответствия Таблице 1 OSHA.

Забивка анкера

После того, как отверстие просверлено и анкер вставлен до упора, забейте оставшуюся часть анкера с помощью молотка или маленькой кувалды, в зависимости от размера используемого анкера. Будьте очень осторожны здесь. Обратите внимание на фотографии ниже. Существует два типа бетонных клиновых и гильзовых анкеров. Высококачественные бренды премиум-класса имеют дополнительный металл в верхней части болта, поэтому вы не деформируете резьбу при забивании. Если вы используете дешевые анкеры, отверните гайку, чтобы не забивать конец болт. Вместо этого вы хотите стучать по гайке, и это защитит резьбу (см. фото справа). Ни в коем случае не применяйте чрезмерную силу.

Премиум бренд слева, дешевый справа. Марка премиум-класса предназначена для предотвращения деформации резьбы, когда вы вбиваете ее. Вот как вы позиционируете гайку, когда забиваете анкер премиум-марки. чтобы деформировать резьбу. Забить анкер — это гораздо больше, чем просто забить его после того, как отверстие просверлено. Необходимо следить за тем, чтобы конец болта не превратился в грибовидную форму. Если вы деформируете его, ступени заедут и заставят анкер вращаться в отверстии, а не расширяться

Вы не можете удалить клиновые или гильзовые анкеры. Вместо этого вам нужно отрезать их с помощью болгарки или сабельной пилы. Для конкурса скульптур на открытом воздухе во Флориде, проводимого городом Лейкленд, мы каждый год заменяем скульптуры новыми. Каждая скульптура крепится болтами к бетонной площадке с помощью клиновых анкеров. Вместо того, чтобы отрезать их, мы фактически просверливаем бетонные подушки толщиной 6 дюймов, чтобы установить новые скульптуры.

Установите бетонный анкер и затяните гайки

На следующий год, после снятия выходящей скульптуры, мы просто ударяем молотком по выступающему анкеру, вбивая его вровень с поверхностью бетона. Площадка мгновенно готова для установки новой скульптуры. Просверливание насквозь прокладки позволяет воде стекать. В противном случае вода в отверстиях может замерзнуть и расшириться, что приведет к растрескиванию колодок.

Использование ударного гайковерта позволяет быстро выполнить утомительную задачу по затяжке гаек крепежа с помощью гаечного ключа или торцевой головки.

После установки бетонных анкеров затяните гайки. В то время как вы можете использовать набор торцевых головок или гаечный ключ с трещоткой, чтобы попасть в труднодоступные места. Чтобы сэкономить больше времени, особенно при установке анкеров с большими головками болтов 3/4 дюйма или 1 1/8 дюйма, приобретите беспроводной ударный гайковерт. Это действительно ускоряет процесс затяжки бетонных анкеров. Если вы не знаете, в чем разница между ударным гайковертом и ударным гайковертом, посмотрите видео, которое мы сняли на эту тему.

Анкеры для бетона большого диаметра

Анкеры для бетона большого диаметра, включая анкеры для тяжелых условий эксплуатации марки Tapcon, имеют ряд существенных преимуществ по сравнению с другими типами анкеров для бетона. В частности, их можно удалить, но не использовать повторно. Однако после удаления вы не сможете повторно использовать отверстие. Я повторно использовал шурупы Tapcon для бетона в некритических рабочих нагрузках внутри помещений при условии, что они входят в свежепросверленное отверстие.

Анкер для бетона большого диаметра 3/4 дюйма x 8 дюймов

Еще одним преимуществом анкеров для бетона большого диаметра является то, что они могут располагаться ближе к краю бетона, чем клиновые анкеры, поскольку они не расширяются.

Компания Tapcon утверждает, что их бетонные анкеры большого диаметра на 20 % прочнее клиновых или гильзовых анкеров. Конечно, они очень быстро устанавливаются. Вы не сможете установить их ручными инструментами (возможно, Невероятный Халк смог). Используйте ударный гайковерт для установки этих больших бетонных анкеров после сверления отверстия соответствующего размера.

Защитные экраны (свинцовые экраны) и пластиковые анкеры

Защитные экраны (часто называемые свинцовыми экранами) и пластиковые анкеры работают одинаково. Вы просверливаете отверстие нужного размера, вставляете анкер, а затем вкручиваете винт. Это расширяет металл или пластик, заклинивая его на месте. Используйте их для анкеровки в самых легких условиях. Это удваивается для пластиковых анкеров, которые мы не рекомендуем для бетона, где требуется более высокая прочность на отрыв. Пластиковые бетонные анкеры подходят для легких объектов — от 30 до 50 фунтов в зависимости от размера анкеров.

Свинцовые щиты и одна из причин их использования — винтовые проушины. Пластмассовые анкеры

Свинцовые щиты, хотя и полезны, но потеряли свою популярность из-за удобства клиновых и гильзовых анкеров. Последние обеспечивают гораздо более прочную фиксацию, и большинство считают их более быстрыми в установке и использовании. Однако у свинцовых щитов есть один уникальный трюк. Вы должны использовать болты с защелкой со свинцовыми щитами. Однако можно использовать и винтовые проушины (винтовые рым-болты), которые имеют такую ​​же резьбу, как и лаги. Свинцовые щиты — единственный тип анкеров для бетона, который позволяет это сделать. Используйте строительную отвертку, чтобы повернуть проушины винтов, когда они станут очень тугими.

В Художественном музее Полка у нас есть свинцовые щиты, постоянно размещенные во внутреннем дворе с кирпичными скульптурами. На случай, если на нас обрушится ураган, мы можем вкрутить в землю большие рым-шурупы, а затем привязать скульптуры, чтобы подготовить их к урагану.

Шурупы по бетону Tapcon

Без преувеличения можно сказать, что Tapcons изменили мир. В первой художественной галерее, в которой я работал, стены были кирпичными, и моей работой было развешивать экспонаты раз в месяц или два. Сверление отверстий и установка пластиковых анкеров было такой огромной болью. Тогда я бы убил на Tapcons, особенно с установочным комплектом, подобным тем, что изображены ниже. Пластиковые анкеры, конечно, ничего не сделали для внешнего вида стен после того, как мы убрали экспонат, и все, что вы видели, были маленькие цветные кружки на стене.

Пороховые крепежные детали

Пороховые крепежные детали иногда называют Ramsets, что является торговой маркой. Они уникальны среди анкеров тем, что не требуют предварительного сверления отверстия. Вместо этого они используют низкоскоростной пороховой заряд калибра .22 для забивания специально закаленных гвоздей через дерево или металл в бетон. Будучи быстрыми, они могут разрушить бетон вокруг гвоздя, сдвинув доску, которую вы пытались к ней прикрепить. Лично я предпочитаю использовать их в стенах из шлакоблоков и использовать клиновые анкеры в бетоне.

Пороховой крепеж вместе с патронами калибра .22. Они будут стрелять сквозь дерево, сталь и бетон. Я построил эти полки 20 лет назад с помощью пороховых крепежных деталей, и они до сих пор отлично держатся. Я использую пороховые крепежные детали, чтобы закрепить эти 2×4 на стенах из шлакоблока, чтобы сделать большие полки. Забытый тип бетонного анкера

Говоря о шлакоблоках, одним из наиболее часто используемых анкеров для шлакоблоков являются рычажные болты. Они используют полые полости в шлакоблоках. Сожмите крылья якоря вместе, сложив их до минимально возможного размера. Просверлите отверстие, достаточно большое, чтобы крылья проходили через него. Затем пропустите крылья через отверстие в полую полость, где они раскроются. Потяните болт назад, чтобы крылья зацепились, а затем затяните болт. Откидные болты — очень прочные анкеры. На фото ниже я заменил болт, который идет в комплекте, на болт с проушиной, чтобы можно было привязать веревку к анкеру.

Тумблер справа. Слева я заменил болт на болт с проушиной. Сжав крылья, чтобы пройти через отверстие, «сквозной» болт тумблера с раскрытыми крыльями. 1/4 обозначает диаметр болта.

Инструменты для установки различных типов анкеров в бетон

Базовый комплект анкеров для бетона – идеально подходит для анкеров Tapcon размером до 5/16 дюйма

• Аккумуляторная перфоратор
• Биты для каменной кладки
• Бит Tapcon или Tapcon монтажный комплект
• Маленькая груша или другой способ продуть или пропылесосить отверстие
• Молоток
• Разводной гаечный ключ
• СИЗ (защита органов слуха, защита глаз и пылезащитная маска)

Только основы для установки анкеров в бетон

Комплект анкеров для бетона среднего уровня — идеально подходит для ответвителей до 1/2 дюйма Анкеры

• Аккумуляторный перфоратор
• Биты для каменной кладки
• Биты SDS Plus Tapcon и монтажный комплект
• Пылесос
• Молоток
• Строительная отвертка
• Набор торцевых ключей0012
• СИЗ (защита органов слуха, защита глаз и пылезащитная маска)

Легкие перфораторы для быстрого сверления бетона

Pro Concrete Anker Installation Kit — идеально подходит для Tapcons с анкерами до 3/4 дюйма

• Перфоратор дрель со встроенным пылеудалением HEPA
• Биты SDS Plus
• Биты SDS Plus Tapcon и монтажный комплект (не показаны)
• Пылеудаляющий аппарат HEPA (не изображен)
• Инженерный молоток весом 3 или 4 фунта
• Строительная отвертка
• Ударный гайковерт с ударными головками и рукояткой для строительной головки
• Воздуходувка для очистки поверхности после установки, если необходимо
• СИЗ (защита органов слуха, защита глаз и респиратор)

Для больших анкеров требуются большие инструменты. Ударный гайковерт делает затяжку гаек практически мгновенной. Встроенный пылеудаляющий аппарат перфоратора делает рабочую площадку намного чище

СИЗ – средства индивидуальной защиты

Глаза и уши. Раньше это было мантрой каждого бригадира, когда он видел приближающегося инспектора OSHA. «Глаза и уши, мальчики!» означало, что каждый должен был надеть защиту для глаз и органов слуха. Теперь это защита глаз, ушей и легких. Это особенно верно при работе с бетоном, который содержит кремнезем, известный канцероген. Проще говоря: бетонная пыль может вызвать рак.

У нас есть несколько статей на эту тему:

• Таблица 1 Соответствие требованиям OSHA
• Как купить пылеудаляющий аппарат
• Допустимый предел воздействия кремнеземной пыли

Защита глаз и органов слуха имеет решающее значение как для краткосрочного, так и для долгосрочного здоровья. OSHA часто требует, чтобы пылезащитная маска соответствовала Таблице 1 при работе с бетонной пылью

Краткий обзор типов бетонных анкеров и инструкции Используйте их

Я показал вам много типов бетонных анкеров.
