Подключение телефонной розетки

Для удобства использования и замены проводного или беспроводного телефонного аппарата многие решают установить телефонную розетку. Как сделать это самостоятельно и не прибегать к услугам мастеров?

Что для этого нужно?

Для подключения телефонной розетки понадобится следующее:


Двухжильный кабель


Бокорезы


Отвертка


Мультиметр


Защитные перчатки


И, конечно же, понадобится сама розетка.

Виды розеток

От того, какой вид розетки будет выбран, зависит способ ее установки.

Розетки разделяются на следующие типы:

  • Встраиваемые в стену розетки «евро»

  • Розетки внешнего типа

  • Розетки советского образца

Установка розеток советского образца — РТШК-4 ранее осуществлялась вместе с конденсатором, который проверял линию и в момент звонка оповещал о ее занятости. Сейчас же розетки устанавливаются без конденсатора, что существенно упрощает этот процесс.

Для того чтобы более наглядно осветить процесс подключения телефонной розетки, рассмотрим пример установки внешней универсальной розетки — RJ-11.

Как подключить розетку внешнего типа

Перед тем как приступить к установке нужно обязательно одеть защитные перчатки.

Важно! Во время звонка напряжение в телефонной линии возрастает на 100-120 Вольт, поэтому работа с розеткой без перчаток представляет серьезную угрозу для жизни и здоровья.

Теперь нужно при помощи бокорезов или же специального инструмента для работы с кабелем оголить провод телефонной линии, зачистив его от изоляции на 4 см. Жилы должны быть ровными, поэтому их нужно будет расправить.

Важно! Изоляцию нужно снимать очень аккуратно, стараясь не сделать насечек на медных жилах, иначе они могут легко переломиться.

Когда провод подготовлен к предстоящей работе, можно приступать к подключению. Для этого нужно открыть корпус розетки и ознакомиться с ее содержимым.

Внутри розетки можно увидеть следующее:

Для подключения телефона для домашнего пользования достаточно только двух клемм и двух проводов. Потому на первый взгляд содержимое коробки может показаться странным, ведь здесь целых 4 клеммы. Но оставшиеся 2 используются для подключения еще одной телефонной линии.

В нашем случае понадобятся 2 клеммы (на рисунке они обведены красным цветом), к которым и будет подключаться телефонная линия. Далее следует подключить провод к красному («минус») и зеленому («плюс») проводам, прикручивая жилы к металлическим винтам.

Для того чтобы соблюдать правильность подключения нужно проверить полярность линии при помощи мультиметра или тестера.

Совет! Если под рукой вдруг не оказалось тестера, можно воспользоваться обычным картофелем. Для этого нужно разрезать картофелину пополам и вставить в нее концы кабеля: около «плюса» цвет изменится.

Не все телефонные аппараты требуют строго соблюдения полярности, в большинстве случаев она не важна.

После того как все операции завершены — крышка возвращается обратно и защелкивается. Затем коробка крепится к стене при помощи саморезов или двусторонней клеевой площадки.

После подключения нужно обязательно проверить, есть ли связь.

Установка розетки скрытого типа

Еще один распространенный вид телефонных розеток — розетки скрытого типа.

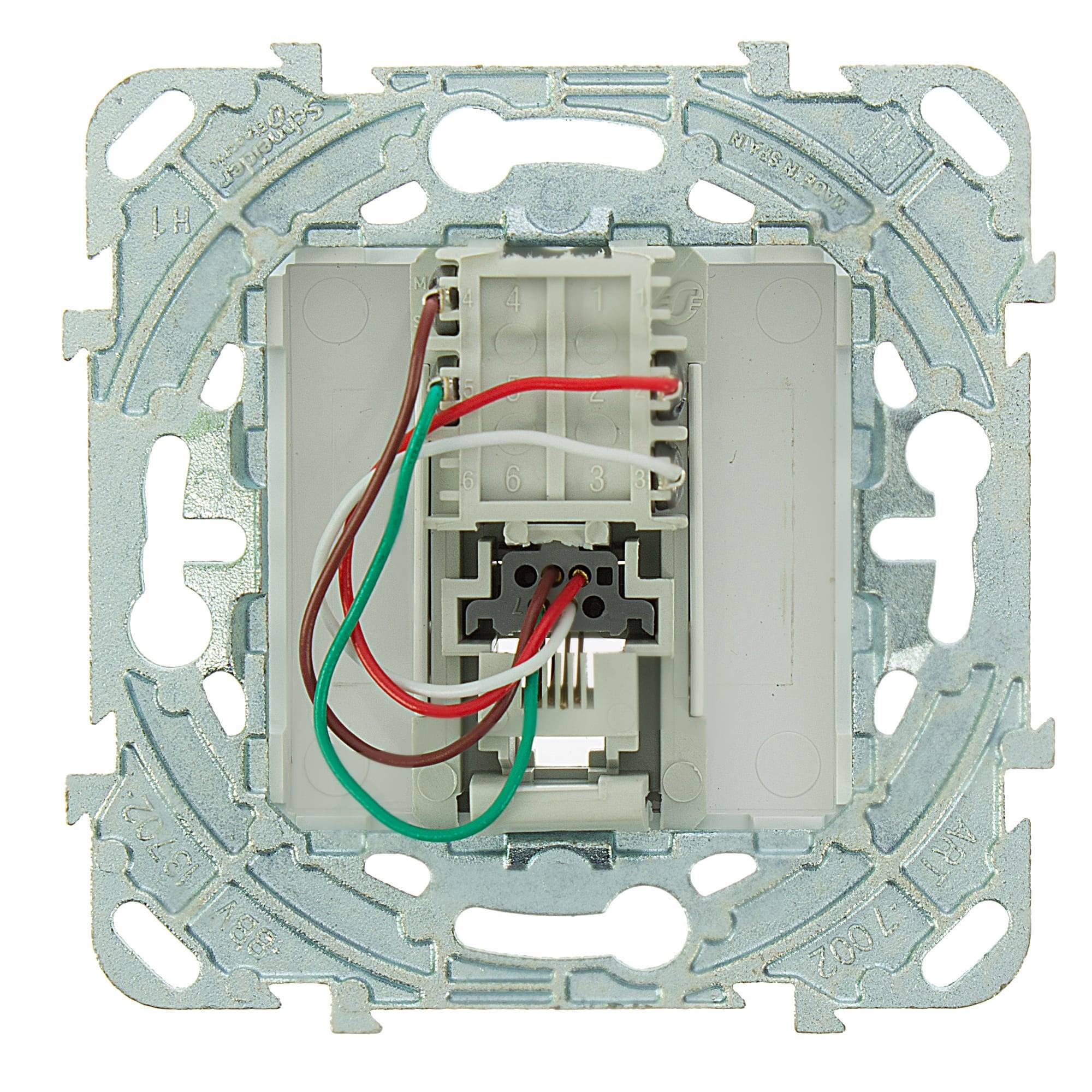

Они выглядят вот так:

Они очень удобны, поскольку не выступают из стены и аккуратно смотрятся. И хотя процесс их подключения ничем не отличается от подключения внешних розеток, повозиться все-таки придется, так как нужно будет смонтировать отверстия в стене.

Для подключения скрытой розетки, кроме всех уже перечисленных инструментов (отвертка, мультиметр, бокорезы, кабель), понадобится также подрозетник, перфоратор и крепежи.

Прежде чем приступить к устройству отверстия для закладки кабеля, нужно подготовить перфоратор, подобрав к нему соответствующую насадку с диаметром равным диаметру самой коробки. Далее нужно просверлить круглое отверстие и установить в него соответствующий подрозетник.

Для того чтобы подвести к подрозетнику кабель, нужно продолбить в стене углубление, которое, после устройства в нем провода, заштукатуривается. Готовая бороздка должна быть заполнена кабелем так, чтобы в подрозтенике осталось в запасе еще примерно 10 см провода.

Затем следует тот же самый процесс присоединения жил кабеля к клеммам, как и в случае с внешней телефонной розеткой.

После, коробка устанавливается в подрозетник и надежно крепится к стене при помощи распорных винтов. Сверху закрепляется декоративная накладка — процесс установки окончен.

Хорошо чувствовать себя хозяином своего дома и мастером на все руки. Но если процесс подключения телефонной розетки своими руками показался вам слишком сложным, то не бегите к мастерам.

Видео, рассказывающее о процессе установки телефонной и электрической розетки, прояснит все непонятные моменты установки:

Как подключать телефонные розетки к кабелю правильно

Если требуется перенести стационарный телефон из одной комнаты в другую или заменить имеющийся аппарат на более современный, потребуется производить работы по монтажу телефонной розетки.
Эта операция занимает немного времени и может быть выполнена самостоятельно при наличии минимальных познаний в электрике, и умения обращаться с инструментами.

  • Инструкция по подключению ↓
  • Установка розетки открытого типа ↓
  • Установка розетки скрытого типа ↓
  • Установка розетки советского образца ↓
  • Как подключить телефонную розетку Legrand? ↓
  • Виды ↓
  • Блиц-советы ↓

Рабочее напряжение телефонной линии заметно ниже электрической сети 220 вольт, но если производить монтажные работы без защитных перчаток, то можно получить ощутимый разряд электрического тока, особенно в тот момент, когда на телефон, подключение которого в данный момент происходит, поступит входящий звонок.

Для монтажа потребуются следующие инструменты:

  • отвёртка;
  • перфоратор;
  • клещи для очистки проводов от изоляции;
  • молоток;
  • мультиметр;

Из материалов могут понадобиться.

  • строительный гипс;
  • кабель UTP;

Инструкция по подключению

Установка розетки открытого типа

Это наиболее простой вариант монтажа, занимает не более 10 минут.

Монтаж осуществляется в таком порядке:

  1. К клеммам розетки заводятся 2 провода, зачищенные от изоляции, надёжно зажимаются.
  2. Розетка устанавливается в нижней части стены или на пол с помощью шурупов.
  3. Для того, чтобы скрыть наружную проводку, применяют электротехнические плинтуса или панели, внутри которых устанавливается телефонная проводка.

При установке телефонных розеток следует соблюдать полярность. В системе передачи информации посредством телефонного сигнала, положительный проводник выполняется в изоляции зелёного цвета, а отрицательный – красного. Но даже если при монтаже проводники будут расположены неправильно, ничего такого, что могло бы причинить вред оборудованию, не произойдёт, просто телефонный аппарат не будет работать.

Установка розетки скрытого типа

Монтаж в этом случае сложнее и требует проведения работ по осуществлению углубления в стене для установки подрозетника:

  1. Для этого, перфоратором, со специальной насадкой подходящего диаметра, делается углубление в стене в том месте, где предполагается устанавливать телефонную розетку. Если нет перфоратора, то молотком и зубилом можно проделать эту же работу, но времени на это уйдёт, гораздо больше.
  2. К месту установки следует прорубить в стене канал для укладки телефонного кабеля.
  3. Витая пара подключается к клеммам розетки соблюдая полярность, затем устанавливается в подрозетник, который уже вмонтирован в углубления стены.
  4. Равномерно закручиваются болты, которые надёжно фиксируют, специальными лапками, внутреннюю часть розетки.
  5. Приготовленным гипсовым раствором устраняются зазоры между подрозетником и стеной, а также заделывается канал с телефонным кабелем.
  6. После завершения “гипсовых” работ, на розетку устанавливается внешняя, декоративная часть.

Установка розетки советского образца

Если установлен телефон старого образца, то для того, чтобы его продублировать таким же аппаратом, потребуется установка розетки РТШК – 4. Этот вид относится к категории внешних, поэтому его установка осуществляется описанным выше способом.

Различие современных образцов такого вида розеток в том, что в их конструкции отсутствует конденсатор, с помощью которого раньше можно было проверить работоспособность телефонной линии.

Сегодня, для проверки, используется тестер, который в состоянии “покоя” должен показать наличие постоянного тока величиной в 60 В. При отсутствии тестера или мультиметра, можно подключить к линии заведомо исправный телефонный аппарат и попытаться произвести звонок. Если это сделать не удастся, то неисправна телефонная сеть.

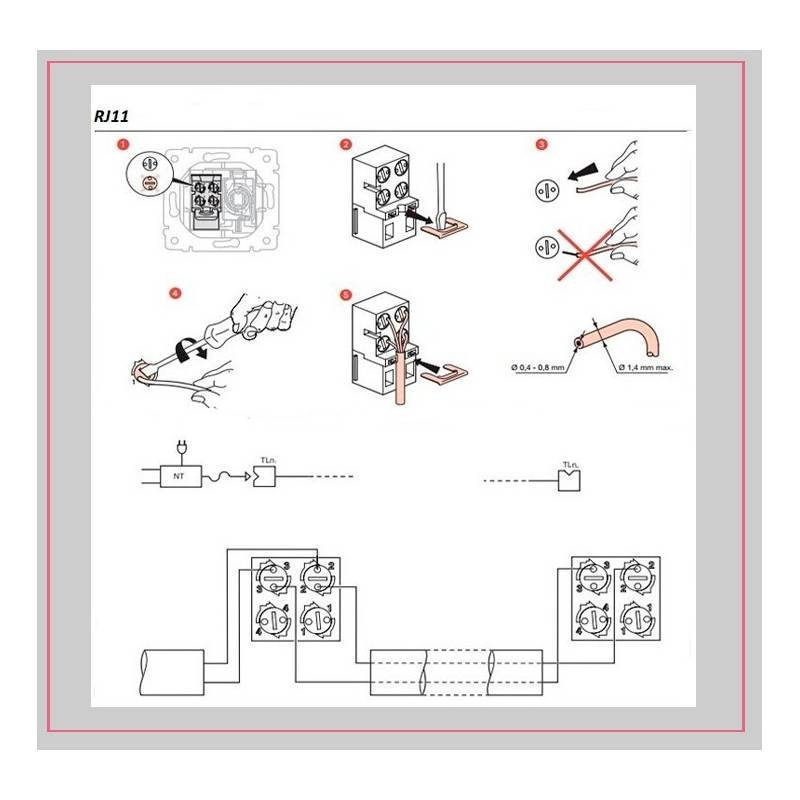

Как подключить телефонную розетку Legrand?

Продукция французской фирмы “Legrand” имеет высочайшее качество, а также особенность, которая облегчает процесс монтажа телефонной розетки. Для того, чтобы произвести крепление проводника к контактам розетки, не обязательно производить зачистку проводов от изоляции.

В конструкции розетки предусмотрены специальные ножи, которые производят срез изоляции при осуществлении зажима провода внутри клеммы. Для этого, достаточно повернуть специальный зажимной механизм на четверть оборота.

После того, как подсоединение проводов к розетке Легранд будет завершено, производится проверка качества соединения контактов с помощью мультиметра. Для этого, следует перевести прибор в режим работы с постоянным током и измерить напряжения на клеммах розетки, которое при отсутствии входящего звонка, должно быть в пределах 60 В.

Если напряжение отсутствует, следует зажимной механизм повернуть в обратном направлении, полностью освободив проводник, затем снова до упора повернуть его по часовой стрелке.

Виды

RJ11

Телефонные розетки имеют несколько разновидностей:

  1. РТШК-4 – этот стандарт, несмотря на свою “древность”, используется по сей день. В современном дизайне помещений выглядит не эстетично и, обычно, при проведении “евроремонта” меняется на более современные варианты.
  2. RJ11 – наиболее распространённый вариант современных розеток для подключения телефона. Использует двужильную схему, что значительно облегчает монтажные работы.
  3. RJ12 – часто бывает сдвоенного типа, что позволяет подключать два телефонных аппарата одновременно.
  4. RJ14 – предназначены для подключения 2 телефонных линий, но практически это сделать невозможно по причине наличия в домах только одной телефонной линии, поэтому эта розетка может использоваться как стандарт RJ12.
  5. RJ25 – практически не используется для подключения индивидуальных телефонных аппаратов, из-за наличия трёхконтактного разъёма.

Блиц-советы

  1. Отключить телефонную линию во время проведения монтажных работ не представляется возможным, поэтому при работе обязательно используйте защитные перчатки, которые помогут избежать неприятных ощущений от воздействия электрического тока. Особенно это воздействие может быть ощутимо в моменты когда на телефон абонента поступает входящий звонок, приэтом, переменный ток напряжения может достигать значительных величин.
  2. Если планируется проведения капитального ремонта в доме или квартире, установка современного встроенного телефонного разъёма займёт совсем немного времени, даже если в данный момент в нём нет необходимости.
  3. Не следует экономить деньги и приобретать телефонные розетки низкого ценового диапазона. Такие изделия не всегда соответствуют нормам по качеству продукции, и часто выходят из строя ещё на стадии установки.

Телефонная розетка Инструкции по установке и фоторуководство

Модульная телефонная розетка и розетка для передачи данных Инструкции по установке и фоторуководство

Эти основные инструкции одинаковы для модульных розеток категорий 3, 5e (Ethernet) и 6. У нас есть распределительные щиты, которые подходят для одной (SPTJ1) или двух (SPTJ2) модульных телефонных розеток с модульными разъемами RJ45. Нажмите Пластины переключателей телефонных разъемов, чтобы купить модульную пластину переключателей телефонных разъемов, доступную в 17 вариантах отделки.

ПРЕДУПРЕЖДЕНИЕ. Мы не гарантируем точность и безопасность этих инструкций. Прежде чем продолжить, проконсультируйтесь с лицензированным специалистом по ремонту телефонов. Если у вас есть вопросы, звоните в службу технической поддержки Leviton по телефону 800-824-3005. Фотографии перечислены слева направо, сверху вниз.

Прежде чем начать:

Это передняя часть пластины, которую мы заменим модульной телефонной розеткой.

Необходимые инструменты:

— Кусачки

— Инструмент для зачистки проводов

— Отвертка

— Инструмент для толкания (или можно использовать колпачки, входящие в комплект поставки)

900 16

Устанавливаемый модульный домкрат: спереди и сзади вид сзади упаковки Leviton Modular Jack. Пакет называет это гнездом Quickport Voice Grade. Купить модульные домкраты Левитон.

Этапы установки модульной телефонной розетки

Заменяем внутреннюю часть старой телефонной пластины. Есть один комплект проводов (один сплошной синий, другой белый с синей полосой), который прикреплен к старой пластине.

Зеленый комплект и оранжевый комплект проводов также выходят из бежевого телефонного кабеля (на фото частично покрыты лиловой краской), но не используются.

Обрежьте внешний корпус кабеля (бежевый на нашей фотографии), содержащий цветные провода, стараясь не разрезать пластиковую оболочку на каждом отдельном проводе. Определите, какая сетка цветового кода на разъеме соответствует вашей проводке, используя таблицу в инструкциях на упаковке. Проводка на нашей картинке соответствует нижнему ряду цветов. Вставьте пальцами сплошной синий провод и белый провод с синей полосой в соответствующие гнезда. (Повторите следующие шаги для каждого набора проводов, который у вас есть.)

Используйте прилагаемый инструмент, чтобы полностью вставить провода в пазы.

Вид сверху на провода, полностью вставленные в пазы.

Обрезать провода кусачками.


Левая сторона домкрата с присоединенными проводами.


Правая сторона домкрата с присоединенными проводами.


Вставьте модульный разъем в пластину телефонного разъема. Это может помочь надавить на зажим с помощью отвертки со шлицевой головкой, чтобы помочь загнуть зажим внутрь и через отверстие.


Поместите черный зажим-перемычку на пару прорезей.

Вдавите черный зажим-перемычку до упора вниз, чтобы предотвратить выпадение проводов.

Прикрутите пластину к стене и подключите телефонный кабель. Готово!

Пластины этого типа слишком широки и слишком глубоки, чтобы их можно было закрыть нашими стандартными пластинами для телефонных розеток, поэтому, если необходимо заменить этот тип, мы рекомендуем приобрести тот же тип. Купите заглушки для настенных телефонных розеток.

Тип проводки внутри этой коробки называется гирляндной цепью. Через это здание протянут только один магистральный кабель. Кабель входит, отрезается и подключается к телефонной розетке, затем выходит из каждой коробки, так что телефонные розетки в других комнатах соединяются в одну длинную цепочку. (Пары проводов [два синих, два белых с синими полосами] скручены вместе, а затем помещены под винт для соединения.) Этот тип расположения не будет работать с модульной телефонной розеткой, поэтому наши пластины не будут работать.

В магазине Kyle Switch Plates представлены переключатели более 400 труднодоступных размеров и конфигураций. Вы найдете специальные панели переключателей с 17 качественными металлическими покрытиями, включая пластины переключателей из сатинированной нержавеющей стали (которые отлично смотрятся в реконструированных кухнях), полированный хром, матовый алюминий, черный, белый, слоновая кость, латунь Antiuqe, полированная латунь, темная бронза, и другие.



Прочтите: Руководство по выбору телефонной розетки и накладки
