Установка розетки: Установка розетки в бетонную стену, отверстие под розетку в бетоне

Содержание

Установка розетки в бетонную стену, отверстие под розетку в бетоне

Установка розетки в бетонную стену — это непростая и ответственная работа, которая требует максимального внимания и определенных знаний. Особенно серьезно нужно подойти к технике безопасности.

Монтаж розеток, в зависимости от способа укладки проводов, бывает внешним и внутренним. Внешний тип укладки сегодня практически нигде не применяется из-за неэстетичного вида и пониженного уровня безопасности. Внешний способ подразумевает расположение проводки непосредственно на поверхности. В некоторых ситуациях внешняя проводка маскируется в какие-либо защитные каркасы.

Этап подготовки

Перед тем как начать установку розеток в бетон, нужно определиться с местом установки, а также заготовить инструмент и материалы, которые будут нужны во время работ. При установке розеток в жилых помещениях стоит помнить два основных фактора:

  1. Монтаж розеток в жилых комнатах (зал, спальня) осуществляется на расстоянии 30–40 см от пола.
  2. При монтаже в других комнатах (кухня, ванная) стоит опираться лишь на личные предпочтения. То есть, где будет удобно и практично, там и ставить.

Во время укладки электрической проводки нужно помнить про некоторые правила:

  • Монтаж проводов осуществляется на дистанции около 15–20 см от потолка.
  • Кладка провода осуществляется только в горизонтальном или же вертикальном положении. Ни в коем случае недопустима кладка по диагонали или как-либо еще.
  • Канавка для укладки провода (штроба) должна находиться на расстоянии не менее 35 сантиметров от трубы газопровода.

Перед началом работы нужно подготовить рабочее место, а также инструмент, который пригодится во время монтажа.

  • Маркер, мелок, карандаш или что-либо чтобы начертить отверстие под розетку в бетоне.
  • Линейка любого размера.
  • Уровень любой разновидности, который пригодится для установки нескольких розеток в одном месте.
  • Дрель с установленной коронкой для бетонных поверхностей. Если отсутствует специальная коронка, можно применить просто сверло. В некоторых случаях при определенных навыках применяют болгарку. Важно помнить, что сверло или коронка могут сильно греться во время работы и его нужно регулярно остуживать.
  • Молоток с зубилом. Данный инструмент необходим для придания штробе правильной формы.
  • Подрозетник. Данный предмет является каркасом, который придает креплению большей жесткости.
  • Замазка любого вида, к примеру, гипс или цемент. Также понадобится шпатель, который будет помещен в подрозетник.
  • Стандартный набор инструментов: нож или резак, отвертка с плоским и крестовым сечением, плоскогубцы (пассатижи).

После усвоения некоторых правил и подготовки инструмента приступаем к дальнейшему шагу.

Разметка

В качестве разметки на бетонной плоскости обозначается центр будущей розетки. Если монтируется блок, состоящий из нескольких розеток, то отмечается центр каждого из элементов.

Для соблюдения ровности оси разметки лучше применить линейку или плоский уровень, после чего отметить центральную точку каждой розетки. В этом случае наносится центр первой розетки и от него отмечается стандартная межосевая дистанция (7.1 см).

Проделывание отверстий на бетонной стене

Данный этап является самым трудным и кропотливым, особенно если бетонная стена прочна и трудно поддается сверлению. Есть несколько способов сверления отверстий под розетку в зависимости от наличия соответствующего инструмента.

  • Использование специальной коронки для резьбы по бетоны. В данном случае просверливается отверстие в центре разметки для входа центральной оси коронки. Таким образом, коронка будет входить легче. Просверливается отверстие коронкой, а оставшиеся куски бетона выбиваются зубилом.
  • Использование дрели со сверлом по бетону. В данной ситуации просверливается 10–12 отверстий по окружности разметки, после чего полученный круг выбивается при помощи молотка и зубила (или другими удобными способами).
  • Смешанный способ. Первым шагом просверливается несколько отверстий по окружности, а затем данная конструкция просверливается до конца при помощи коронки по бетону. Остаток выбивается зубилом. Таким способом работать будет легче, так как ход коронки будет легче и мягче. Данный способ наиболее актуален для прочных бетонных стен.

Не стоит сильно акцентировать внимание на четкой округлой форме отверстия. Ничего страшного, если место под монтаж будет немного квадратным, ведь остаток места в любом случае будет замазываться специальным раствором для прочной и надежной фиксации подрозетника.

Важно отметить, что при монтаже блока из нескольких розеток нужно обязательно просверливать между ними канавки для укладки проводки, которая будет соединять между собой все элементы.

Установка подрозетника

Один из самых простых этапов — это установка подрозетников в бетон. Данный процесс несложен, но нужно помнить, что верхние края пластикового подрозетника должны находиться вровень с поверхностью бетонной стены. Недопустимо, чтобы он выпирал или же впадал на какое-то расстояние.

Перед установкой механизма нужно подготовить отверстие. Для этого подготавливаем гипсовый или цементный раствор и наносим на внутреннюю часть отверстия. Слой надо наносить не сильно толстый, а лишь для того, чтобы подрозетник надежно зафиксировался в отверстии. В подрозетник продевается вся необходимая проводка и выводится наружу. После этого он монтируется в бетонную стену и регулируется вровень с плоскостью.

Остатки цементного или гипсового раствора, которые вылезут из подрозетника во время монтажа желательно убирать не сразу, а после частичного высыхания (4–5 минут) для более надежной и прочной фиксации конструкции. Остатки раствора подравниваем шпателем, а также замазываем все оставшиеся неровности и пустоты между каркасом и стеной. Процесс полного засыхания раствора займет от 1 до 24 часов в зависимости от вида раствора и его количества.

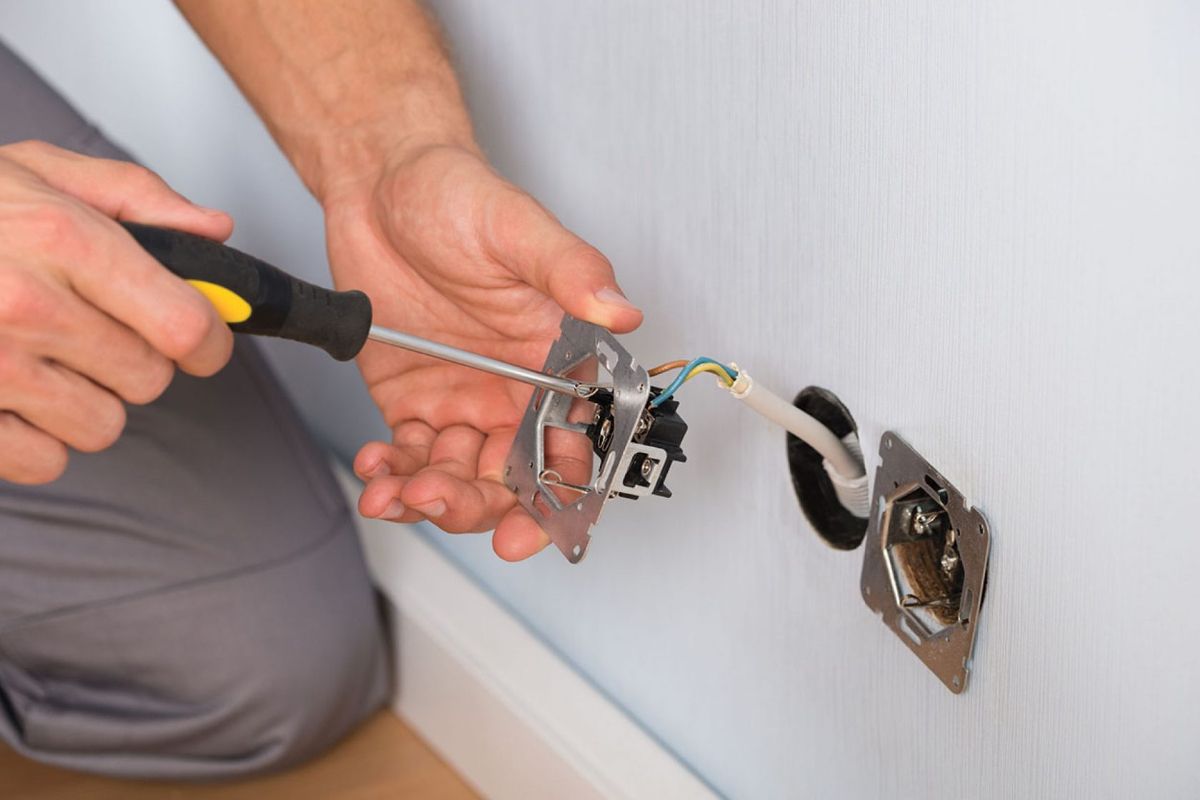

Подключение электропроводки

Данная процедура не сложная, ведь нужно подсоединить буквально пару проводов, но здесь главное не наделать ошибок.

Первым шагом выключаем электричество во всем помещении для безопасности. Берем индикаторную отвертку и дотрагиваемся до каждого провода, чтобы убедиться, что провода обесточены и не представляют угрозы.

Далее, с концов провода снимаем примерно по 2–3 сантиметра изоляционной обмотки. После этого оголенный участок загибается кольцом, а в случае с многожильным проводом, его нужно разделить на две части, чтобы он приобрел V-образную форму. Оголенную жилку провода нужно немного приплюснуть плоскогубцами, чтобы увеличить площадь контакта с клеммой.

На самой розетки всего три клеммы: две токопроводящих и одна заземление. Провода во всех трех клеммах зажимаются болтами. При использовании проводки со стандартной цветовой разметкой нужно подсоединить желто-зеленый провод к клемме заземления, синий провод подключается на ноль, а оставшийся на фазу. Перепутать последовательность подключения довольно тяжело, ведь вариантов не много, но все же, нужно быть внимательным.

Подключение блока осуществляется цельным шлейфом или же звездой. Первый вариант подразумевает переход контактов с одной розетки сразу в следующий элемент. Способ звезды подразумевает прокладку провода с каждой розетку в общую точку, а затем соединения фазы к фазе, а ноля к нолю.  Стоит отметить важный момент, что правила устройства электроустановок категорически запрещают монтаж заземления шлейфом. Таким способом можно подсоединять только фазу и ноль, а заземление обязательно нужно подсоединять методом звезды.

Окончание работ

Когда проводка уже уверенно расположена в контактах и надежно закручена, сама розетка вставляется в подрозетник. Провода укладываются таким образом, чтобы они были параллельны относительно задней стенки, после чего вся конструкция заталкивается в отверстие.

Фиксация внутреннего механизма осуществляется благодаря лапкам распорки. Для того чтобы они разошлись по сторонам и зафиксировали всю конструкцию нужно затянуть болты, находящиеся на лицевой части, в направлении по часовой стрелке. Для ослабления крепежа механизма болты крутятся против часовой стрелки. Если лапки будут мешать установке конструкции, то их можно несильно стянуть обычной канцелярской резинкой или же ниткой.

Завершающий шаг — это установка лицевой части розетки. Они бывают самыми разнообразными по виду, но у всех есть отверстия для крепежа, находящиеся по центру. Просто ставите внешний каркас и закручиваете 1-2 болта. После всех вышеописанных действий включаете на объекте электричество и проверяете правильность работы розетки.

Установка розеток в бетон возможна своими силами, но для этого нужно обладать хотя бы базовыми навыками и соблюдать технику безопасности.

Видео по теме

Как установить розетку - пошаговая инструкция как быстро и прочно установить современную розетку

Сложно представить дом или квартиру, хозяину которой никогда не приходилось разбираться с тем, как установить розетку. Прежде всего, не всегда есть время и желание дожидаться мастера, который приедет и заменит розетку, да и необходимости обычно в этом нет, поскольку сам процесс является весьма простым.

Краткое содержимое статьи:

Установка розетки в подрозетник

Это один из самых популярных способов установки розеток, поскольку делается он просто, аккуратно. Прежде всего нужно подготовить весь нужный инструмент и расходные материалы.

Для начала нужны будут простые отвертки – плоская и крестовая. Дальше нужно найти мультиметр, или же обычную индикаторную отвертку – такие продаются в любом магазине с инструментами.

Кроме того, нужен либо монтажный нож, либо бокорезы. С провода нужно снимать изоляцию во время монтажа, и хоть это и можно сделать ножом, есть очень большая вероятность того, что вы так повредите провод и он либо сломается полностью, либо со временем будет отходить. Особенно это актуально для проводов из мягких металлов.

Основные правила

Приступая к работе, прежде всего обязательно отключите питание на розетку, комнату или всю квартиру, дом. Правила безопасности для установки розеток те же, что и для работы в любом месте с высоким напряжением, которое может быть летальным.


При разводке электрической сети на розетку отводят ровно столько провода, чтоб из самого подрозетника выходило около десяти сантиметров.

Если сделать сильно короче, то при проблемах с проводом, когда приходится по какой-либо причине отрезать немного, может оказаться, что его вовсе не хватает для комфортной установки. То же самое касается и очень длинных проводов – они просто могут не поместится в подрозетнике после установки самой розетки.

На конце провода достаточно зачистить от изоляции примерно сантиметр – эта часть и будет фиксироваться в розетке. Если вы знаете, что вам предстоит проделать эту процедуру с несколькими розетками, лучше сразу позаботьтесь о наличии инструментов для электрического монтажа. В интернете полно фото этих инструментов и установки розеток с их помощью, поэтому проблемой быть такая задача не должна.

Монтаж

Дальше нужно снять декоративную накладку с самой розетки, и только потом начинать монтаж. У вас розетка может быть двух типов – с нулем, фазой и заземлением, и то же самое только без заземления.

В самих розетках обычно предусмотрены контакты под все эти провода, но, когда земли нету, достаточно просто подсоединить нуль и фазу к нужным клеммам и закрутить фиксирующие винты. Убедитесь, что оба провода подключены к разным зажимам – это может привести к короткому замыканию.

На этом этапе вы уже знаете, как установить розетку своими руками. Дальше остается только зафиксировать ее в подрозетнике и одеть сверху декоративную накладку.

Установка розетки на стену

Если у вас нет ни розетки, ни отверстия под нее, ни проводов, которые выделены под нее, придется потрудиться намного больше. Прежде всего нужно определиться с местом, где будет розетка. На этом этапе вам нужно решить, на какой высоте от пола устанавливать розетку, и где она будет больше всего необходима.


Практика показывает, что люди часто ошибаются думая, что хорошо иметь несколько розеток на уровне 20-40 сантиметров от пола. Мол, удобно подключать пылесос или там светильник какой-то, гирлянду елки. На деле же постоянно наклоняться к этой самой розетке дело не такое интересное.

Намного лучше иметь розетку на такой высоте, чтоб взрослый член семьи мог дотянуться к ней не наклоняясь. Ставить розетки ниже советуют только в случае реальной необходимости такого решения.

Создание разъема

Определившись с местом и количеством розеток нужно обзавестись ударной дрелью или мощным перфоратором. Вместе с этим вам нужна будет специальная коронка для бурения отверстий под розетки. Если покупаете ее, то не берите дешевую – быстро может прийти в негодность.

Кроме того, нужно узнать, есть ли в стене арматура, которая может внезапно казаться на пути бурения. Для таких работ нужна будет усиленная коронка – обычно к ним идут инструкции для правильной установки и использования. Не забываем, что нужно сделать не только отверстия для монтажа розеток, но и канаву для прокладывания провода к ней.

Обратите внимание!

Поработав коронкой нужно убрать сердцевину отверстия. Можно это сделать с помощью перфоратора с нужно насадкой, или дедовским способом с молотком и зубилом.


Дальше проверяем нормально ли устанавливается подрозетник в отверстие, после чего убираем заглушку, проводим через него провод и смазываем его тонким слоем алебастра для хорошей фиксации. Вставляем его в отверстие и ждем фиксации.

Заметьте – подрозетник должен входить в отверстие полностью, и его край должен сходиться со стеной.

Дальше делаем все то же самое, что и в случае обычной установки розетки. Проложенный провод в стене нужно зашпаклевать, розетку вставить и закрепить, и наслаждаться проделанной работой.

Фото установки розеток

Обратите внимание!

Обратите внимание!

Также рекомендуем просмотреть:

Помогите проекту, поделитесь в соцсетях 😉

Установка выключателей и розеток своими руками: инструкция

Жизнь с момента изобретения электричества круто изменилась. С недавних пор существенно увеличилась наша зависимость от многих приборов и гаджетов, которые мы ежедневно используем. Отсутствие доступа к электроэнергии значительно осложняет нашу жизнь. Установка выключателей и розеток своими руками — часть работ при ремонте квартиры. А чтобы вам жилось комфортно и легко, нужно знать как правильно произвести такую работу.

Принципы и правила установки

Монтаж розеток и выключателей осуществляется по давно утвержденным и принятым нормам. Для грамотного размещения электроточек в квартире или доме, нужно учитывать определенные нюансы, связанные с такими факторами, как:

  • тип помещения;
  • внутренняя стилистика;
  • комфорт постоянного использования;
  • личные пожелания жильцов.

Строительные нормы и правила регламентируют наличие розетки на каждые 6-10 м площади помещения.

Диапазон высоты, используемой в нашей стране для установки розеток — от полуметра до метра от уровня пола. По европейскому стандарту розетки устанавливают на 30 см высоте. Но при наличии специальных автоматически закрываемых заглушек в отверстиях розетки.

При установке электроточек основное, чем нужно руководствоваться, — комфортабельность и удобство для конечного пользователя, поэтому высота и количество их зависит от электроприборов.

Аналогично по двум схемам можно поставить выключатели, соответствующие по высоте стандартам:

  • европейскому — 50-80 см;
  • российскому — 1,5 м.

Первый предусматривает больший комфорт при использовании, позволяя дотянуться до переключателя опущенной рукой. Второй менее доступен для детей, что свидетельствует о приоритете безопасности.

При установке электрощитка со счетчиком обычно руководствуются близостью размещения от входа и высотой около 160 см.

На кухне, вне зависимости от ее размеров, принято устанавливать минимум 2 точек (это регламентировано в документации СНиП), однако лучшим решением будет увеличение количества розеток на число бытовых приборов. Нужно учитывать нежелательность наличия электроточек вблизи электроплиты, водопроводных и газовых труб, батарей на расстоянии менее 50 см. Монтаж розеток в зонах с повышенной влажностью строго не рекомендуется, как и в местах с затрудненным доступом.

Установка, замена или перенос розеток и выключателей должны выполняться только квалифицированным исполнителем. Во избежание несчастных случаев, вам необходимо изучить основы электробезопасности, чтобы знать, как правильно установить розетку самостоятельно.

Виды неисправностей розеток

К сожалению, ничто не вечно. Попадают под эту формулировку и электроточки.

Наиболее часто встречаемой ситуацией, приводящей к замене, является нарушение контакта в месте их соединения в результате деформации внутренней конструкции. Это связано с естественным износом оборудования, срок которого зависит исключительно от качества прибора. Механическое воздействие тоже часто является причиной: многие не придерживают рукой монтажную коробку при отключении вилки, что ведет к расшатыванию, а в конечном итоге — вырыванию всей конструкции целиком.

♥Читайте также «Выбор и установка входной металлической двери».

Описанные ситуации являются главными проблемами при поломке розетки. Представленная далее информация позволит вам грамотно и квалифицировано осуществить не только установку, но и замену.

Выбор модели

  • Виды розеток и выключателей: лучшие модели для дома

    Как выбрать лучшие выключатели и розетки для дома? ...

    Смотреть фотографии »

Перед тем, как установить розетку в стену, нужно выбрать конкретную модификацию. Существует несколько видов розеток, выделяемых на основании различных признаков:

  1. Внутренние и наружные. Первые монтируются в стену, через которую к ним подводится кабель. Вторые — на поверхность, а проводка идет по гофре или кабель-каналам.
  2. Одиночные и блочные, состоящие из нескольких штук (например, двойные розетки, удобство которых очевидно для тех, кому приходится часто подключать различные приборы в одном месте)
  3. С заземляющим контактом, для использования в трехпроводных сетях, и без него — в двухпроводных.

Требуемый инструмент

Чтобы качественно, быстро и безопасно выполнить установку розеток и выключателей или замену старых, нужно иметь при себе следующий набор инструментов:

  • отвертки шлицевая, крестовая и индикаторная;
  • пассатижи, кусачки, клещи для снятия изоленты;
  • изоляционная лента;
  • мультиметр.

♥Смотрите фотогалерею на сайте «Скатные крыши гаражей».

Процесс замены и установки

Приступая к монтажу электрооборудования, помните, что важно абсолютно точно следовать всем предъявляемым требованиям техники безопасности во время работ и соблюдать установленные нормы электробезопасности.

Первым делом требуется отключить подачу напряжения на розетку выключением предохранителя, располагающегося, как правило, в подъезде в щитке. После этого осуществляется демонтаж декоративной накладки (в случае с наружной вариацией — всего корпуса), для чего откручиваются держащие ее винты.

С помощью индикаторной отвертки проверяется отсутствие напряжения. При проверке приоритетнее использовать однополюсный индикатор, так как он фиксирует именно фазу.

Следующий этап: отключение проводов питания. Выполняется разными способами в зависимости от типа крепления розетки:

  • Внешний — открутить крепеж и демонтировать;
  • Внутренний — ослабить винты распорного соединения или крепления к подрозетнику и вытащить изделие.

Монтаж внутренней розетки осуществляется идентично в обратном порядке, обеспечив надежное соединение. После установки требуется проверить итоговый результат на плотность прилегания и наличие зазоров.

Как поставить в доме розетку под напряжением

В ситуации, когда нет возможности отключить подачу электричества на точку, следует быть предельно внимательным и осторожным. Определив фазный провод с помощью индикатора, для безопасности отключения ни в коем случае не касайтесь его во время работ.

Используйте только инструмент с изолированной рукояткой.

Избегайте смыкания проводов, которое вызовет короткое замыкание. Провод, на который подается «фаза», следует отвести в сторону и заизолировать с помощью трубки. Провод с «нулем» изолировать не обязательно.

Перенос розетки или выключателя

Смена расположения неизбежно связана с прокладкой кабеля. В случае с внешними модификациями особых проблем не возникает, а вот перед тем, как поставить в доме розетку, встраиваемую на новое место, предстоит все тщательно спланировать.

Трудоемкий процесс смены проводки, особенно, при работе в бетоне, вызван необходимостью штробить стену, то есть пробивать новый канал. Сделать это можно с помощью нескольких инструментов:

  • ударная дрель;
  • перфоратор;
  • угловая шлифовальная машинка;
  • штроборез.

В списке они расположены по мере возрастания затрат на прокладку кабеля.

Замена монтажной коробки

Как уже говорилось, с течением времени монтажные коробки ослабляют крепление, что небезопасно. В такой ситуации требуется заменять основу.

Перед установкой требуется выбить в корпусе отверстие под кабель. Проем для коробки должен быть достаточно свободным. Крепеж осуществляется с помощью алебастра, который равномерно распределяется по периметру отверстия. Монтаж подрозетника в одной плоскости со стеной следует проводить быстро, поскольку материал довольно быстро твердеет. Спустя 10 минут, удалив шпателем излишки алебастра, можно выполнить крепление розетки в монтажную коробку.

Как видите, установка выключателей и розеток своими руками — не сложный процесс. Достаточно знать и соблюдать нормы безопасности и иметь под рукой самый необходимый инструмент. Успехов вам и будьте осторожны!

Установка розетки своими руками на бетонную стену: подготовка и монтаж

Работа по установке розетки своими руками на бетонную стену не отличается особой сложностью, но требует хорошей технической подготовки. Без специальных инструментов точно не обойтись. И если установить нужно одну-две розетки, гораздо рентабельнее пригласить специалиста. А вот сделать разводку по всем комнатам в новом доме можно и самому – покупка инструмента точно окупится.

Необходимые инструменты и материалы

Если в городе предоставляют услуги проката строительных инструментов, можно спокойно обойтись без больших капиталовложений. В противном случае придется отправляться за покупками. Итак, для работы с бетонными стенами понадобятся:

  1. Перфоратор. Бетонные стены обыкновенной дрелью не взять. Даже ударная дрель тут не подойдет, так как понадобится не только сверлить отверстия, но и выдалбливать. Отличие перфоратора от ударной дрели – именно в режиме работы в качестве отбойного молотка, то есть с ударами без сверления.
  2. Болгарка. Используя алмазные диски по бетону, вырезать отверстие в твердом бетоне гораздо проще, чем коронкой. Также она заменяет штроборез, так что в хозяйстве пригодится не единожды.
  3. Хорошая коронка по бетону на 68 или 72 мм – размер нужно подбирать под диаметр подрозетника. Но и очень дорогая коронка быстро сточится, если стена монолитная. А вот для пенобетона или газобетона подойдет в самый раз.
  4. Качественные алмазные диски – лучше взять несколько, если розеток придется ставить много. Если же взять дешевые расходники, придется их чаще менять, так что экономия получится сомнительная.
  5. Победитовое сверло и насадка-лопатка – для точечного высверливания и выбирания бетона из штроб.
  6. Молоток и зубило – мелкие части проще сбить вручную, чем прицеливаться тяжелым перфоратором. Конечно, эти инструменты способны полностью заменить перфоратор, но усилия по установке розетки получатся чрезмерными.
  7. Отвертка, линейка, нож, кусачки, шпатель, а если найдется еще и съемник изоляции – вообще отлично. Любые специализированные инструменты способны существенно упростить работу и сократить время на ее выполнение. Например, гораздо удобнее при подключении проводов проверять их индикатором фазы, а не пытаться определить фазу, ноль и землю с помощью лампочки, тонкой жилки и часа свободного времени.

Сложности работы с инструментом

Дорогостоящий профессиональный инструмент покупать имеет смысл только при наличии большого объема работы. Например, при подключении двухэтажного дома на шесть комнат. Но и для однокомнатной квартиры лучше не брать самую дешевую технику – даже если она не сломается до окончания ремонта, в будущем это все еще пригодится. Так что лучше потратить несколько часов времени на мониторинг рынка и подобрать хороший инструмент за умеренные деньги.

Но купить хороший перфоратор – это только начало. Надо еще и научиться этим всем пользоваться. Так, следует помнить, что длительная работа коронки или диска вызывает их нагревание. Поэтому стоит сразу же подготовить воду для охлаждения рабочего инструмента.

Еще одним неприятным сюрпризом, подстерегающим начинающего строителя, является прочность сверла, диска или коронки. Они могут ломаться в самый неподходящий момент. А разлетевшийся диск болгарки – это нешуточная опасность. Так что не стоит пренебрегать техникой безопасности, защищая руки, ноги и лицо.

Проводка – слабое место в доме. Так, подбирая инструменты, нужно обязательно обращать внимание на их мощность. Иначе возможна перегрузка электросети и тут есть два варианта – если установлен автомат защиты, он будет постоянно выключать ток, если же его нет, сгорит вся проводка. В любом случае, работать будет довольно сложно.

Подготовка к установке розетки своими руками на бетонную стену

Часто можно встретить мнение – к чему все эти подготовительные работы? Ведь достаточно просто взять и высверлить отверстие, куда и вставить собственно розетку. Действительно, это гораздо проще и быстрее. Но тот, кто хоть раз отключал утюг, доставая из стены штепсель вместе с розеткой, или перебивал провод в стене, вешая полочку, больше никогда не согласится на простое решение.

Ведь оно далеко не наилучшее!

Разметка стены

Едва ли не важнейший шаг – разметить стену, где будет находиться розетка.

В противном случае придется столкнуться с удлинителями, протянутыми от розетки к холодильнику, «тайными» розетками за шкафом и диваном, а также натянутыми через половину стены проводом от телевизора – в качестве завершающего дизайнерского штриха.

Итак, при разметке стены стоит учитывать:

  • расположение мебели – чтобы не пришлось вырезать отверстие в задней стенке комода;
  • расположение техники – чайник проще включать в розетку, расположенную над рабочей поверхностью, а не у пола;
  • расстояние проводки до газопровода – оно не может быть меньше 35 см;
  • расстояние от пола до розетки в спальне и зале – оно должно составлять 30-40 см, не больше;
  • расстояние от потолка до проводки – согласно правилам, равно 15-20 см;
  • направление проводки – должно быть строго горизонтальным или вертикальным, без диагонального соединения двух точек электропроводки.

После того, как на стене нанесены карандашные наброски будущего расположения розеток и кабелей, можно приступать к проделыванию отверстий.

Штробление и укладка проводки

Штробы – это канавки, в которых будут проходить электрические кабели. Их делают штроборезом или болгаркой и перфоратором. Первый способ гораздо проще – достаточно провести штроборезом по отмеченной линии, чтобы сделать параллельные надрезы в стене.

После этого остается перфоратором с насадкой-лопаткой выбрать внутренний слой между надрезами, и штроба готова.

Если в наличии есть только болгарка, придется сначала чертить на стене две параллельные линии и уже по ним алмазным диском делать надрезы. Идеальной ровности тут добиться не получится, но это и не страшно – все равно потом все отверстия будут заделываться штукатуркой.

Главное правило при прокладывании штроб – их глубина должна быть на 1 см больше диаметра проводов. Так, если провод диаметром 3 см, то необходимо делать штробы глубиной 4 см. Этот сантиметр нужен для того, чтобы качественно закрыть отверстия в стене штукатуркой, иначе слишком тонкий слой раствора будет просто рассыпаться.

Все провода укладываются рядом, а не друг на друга. Так что ширина штроб должна быть достаточной для размещения нужного количества кабелей. Если прокладывается один-два провода, на стене их можно фиксировать раствором алебастра, наносимого точечно через каждые 25 см. Большое количество кабелей закрепляется на стене специальными стяжками.

Когда укладка проводки завершена, рекомендуется зафиксировать расположение проводов на стене – зарисовать на схеме или просто сделать фото. В дальнейшем это позволит сверлить стены под полочки или навесную технику без опасений пробить кабель. Или можно приобрести детектор для обнаружения скрытой электропроводки не запоминать расположение проводников в каждой комнате.

Сверление отверстия и установка подрозетника

Процесс, наиболее близкий к установке розетки – сверление отверстия для подрозетника. Сам подрозетник являет собой пластиковый корпус круглой, прямоугольной или многосоставной формы, в который в дальнейшем и будет вставляться собственно розетка.

Нужен он для того, чтобы розетка не выпадала из крошащегося бетона, ведь держится она только на двух лапках.

Для домов из пенобетона и газобетона процесс сверления отверстия следующий:

  1. По центру нарисованной на стене окружности перфоратором с буром сверлится отверстие под центровочное сверло. Центровочное сверло помогает держать коронку на нужном месте, чтобы рука не дрожала.
  2. Бур снимается, надевается коронка по бетону и центровочное сверло. Перфоратор нужно обязательно перевести в режим сверления без удара. Когда коронка достаточно углубилась в стену, центровочное сверло можно снять и продолжить высверливать отверстие нужной глубины.
  3. Коронка снимается, надевается насадка-лопатка. Переведя перфоратор в ударный режим без сверления, выбивается бетон из посадочного отверстия. Если внутри остались небольшие торчащие части, их можно сбить вручную.
  4. Чтобы не заморачиваться посадкой подрозетника на раствор, по центру посадочного места буром делается отверстие под дюбель, а в самом подрозетнике также по центру просверливаетсядырочка, через которую и вкручивается дюбель-гвоздь, надежно фиксируя подрозетник.

Для монолитного бетона процедуру желательно немного изменить, так как даже очень хорошей коронкой сверлить придется едва ли не целую вечность:

  1. Нарисованный круг под розетку вписывается в квадрат.
  2. На болгарку ставится диск по бетону и делается четыре надреза по линиям нарисованного квадрата.
  3. Перфоратором выбивается на этот раз квадратное отверстие под посадочное место.
  4. Так как штукатуркой придется заделывать образовавшиеся щели, подрозетник в этом случае тоже садится на гипсовый или цементный раствор.
  5. Важно не забыть перед посадкой на раствор продеть в подрозетник провода.

Если планируется монтаж нескольких розеток в ряд, можно использовать как первый метод, сверля круглые отверстия по количеству розеток, так и воспользоваться болгаркой, вырезая прямоугольное отверстие по размеру общего подрозетника.

Монтаж розетки

Наконец-то, после всех предварительных работ, можно приступать к тому, ради чего все, собственно, и затевалось – к установке розетки. Состоит она из механизма и лицевой части, так что перед монтажом купленную розетку следует разобрать.

Нелишним будет напомнить, что все работы с проводами должны осуществляться при отключенном на щитке электричестве. Когда участок проводки обесточен, можно приступать к зачистке проводов от изоляции. Толстую медную жилу не страшно повредить, так что даже если в хозяйстве нет стриппера, можно обойтись ножом.

Концы проводов оголяются на 1,5-2 см и немного сплющиваются плоскогубцами – для увеличения контакта с клеммой. Если проводка находится в изоляции с правильной цветовой маркировкой, все очень упрощается. Зелено-желтая «земля» идет к клемме заземления – выглядит, как пластина с «усами». Синий «ноль» и коричневая «фаза» идут к двум клеммам по бокам от отверстий для вилки.

Немного сложнее, если нужно подключить несколько розеток подряд. Тогда используется подключение шлейфом, когда провод подключается на клемму одной розетки и идет сразу же к другой, или «звездой» – провода расходятся на каждую розетку из одной точки. Для заземления попускается только подключение «звездой».

Когда провода подсоединены, механизм розетки вставляется в подрозетник, фиксируется лапками и закрывается лицевой панелью. Выключатель, кстати, устанавливается по схожему принципу.

На видео очень подробно показан процесс установки и подключения блока розеток в бетонную стену:

Вам понравится

Как установить розетку своими руками

Электрическая розетка обязательный элемент современной жизни, с этим не поспоришь, а вот как правильно установить розетку, если такая нужда возникнет, какие тонкости есть в этом процессе, знают далеко не все.

Содержание.
1. Как установить розетку в гипсокартонную стену.
2. Установка розетки.
3.1 Установка накладной розетки своими руками.
3.2 Подключаем розетку к электричеству.
3.3 Установка розетки с заземлением, “зануление” розетки.
3.4 Фиксация розетки своими руками.
4. Советы по установке розетки своими руками.
5. Вопросы по установке розетки.
6. В заключении.

Начнем с места расположения этого прибора (да, да, розетка это электрический прибор и не самый простой по конструкции). Раньше вопрос, где и сколько, определяли соответствующие нормативы, на сегодняшний день канувшие в Лету. Поэтому если расположение розеток и их количество в плане помещения определить исходя из потребностей в точках подключения не сложно, то вопрос, на какой высоте устанавливать розетки, нередко ставит в тупик.

Сейчас «модно» расположение розеток над самым плинтусом, говорят это «евро» стиль. Некоторый смысл в таких утверждениях есть — с появлением пластиковых плинтусов имеющих нишу для электрического провода, провод прокладывают под плинтусом, соответственно и установка розетки своими руками гораздо проще производится вплотную к плинтусу. Так что, если у вас провода проходят по потолку, не удивляйтесь, если приглашенный электрик под «евро» стиль предложит установить розетку на уровне макушки.

В зависимости от типа проводки, розетки бывают наружные и встроенные. Разница в подключении не принципиальна, но вот место установки для встроенных розеток подразумевает выборку ниши в стене и установку пластиковой коробки — подрозетника.

Как установить розетку в гипсокартонную стену

Иногда возникает вопрос, как установить розетку в гипсокартон, популярный сегодня как материал для перегородок, это еще проще чем монтаж в обычной стене. Прорезать отверстие в гипсокартоне не представляет особого труда, а установка розеток скрытой проводки осуществляется в специальные подрозетники для гипсокартона. Такая коробка крепится с помощью отвертки за пару минут, а как это сделать догадается и первоклассник, взяв коробку в руки.

Установка розетки

Как мы определились, установить розетку особого труда не представляет, но и для установки, и для подсоединения электрического провода, ее необходимо разобрать, вернее, снять наружную крышку, несущую защитную и декоративную функции. Это несложно, почти у всех моделей крышка фиксируется одним, двумя болтиками, вывинтив которые мы получаем доступ к «начинке» розетки.

Установка накладной розетки своими руками

Накладная розетка обычно имеет монтажную заднюю планку с отверстиями для крепежа. Приложив такую розетку со снятой крышкой к месту установки, мы карандашом или фломастером намечаем места установки дюбелей под шурупы, затем, отложив розетку в сторону, просверливаем в отмеченных местах отверстия и вставляем в них пластиковые дюбели. Для надежной фиксации наружной розетки, достаточно двух шурупов длиной 2,5 сантиметра и пробок диаметром 5 мм.

Подключаем розетку к электричеству

Итак, мы определились с местами установки, установили коробки для встроенных розеток, просверлили отверстия и вставили дюбеля для накладных. Теперь необходимо подключить к розетке электричество.

Определяем, какая фиксация провода предусмотрена в розетке. Обычно это специальные прижимные клеммы, в которых что бы зажать провод достаточно вставить его в предусмотренное отверстие (это может быть и щель) и затянуть болт. Однако, иногда провод просто прикручивается болтиком с шайбой. В первом случае, концы электропровода зачищаем от изоляции на 5 — 7 мм и, вставив их, затягиваем болты. Во втором случае, концы зачищаются на 10 — 15 мм (в зависимости от диаметра), кроме того, нам понадобятся пассатижи, а еще лучше — круглогубцы. С их помощью, на зачищенных концах делаем небольшие колечки. Внутренний диаметр этих колечек должен быть чуть больше, чем диаметр крепежных болтиков. Затем, вставив крепежные болты с шайбами в проволочные колечки, завинчиваем их на место, зажимая провод.

Установка розетки с заземлением, «зануление» розетки

Если вы видите помимо двух, еще и дополнительный, третий контакт, перед вами розетка с заземлением. Заземление, подключение которого даже и сейчас очень часто игнорируют, обеспечивает дополнительную защиту от поражения электрическим током. Это становится все более актуальным с ростом мощности бытовых приборов. Если в электропроводке дома или квартиры провод заземления отсутствует (он должен иметь жёлто-зелёный цвет), при крайней необходимости, временно, можно выполнить так называемое «зануление», для чего к третьему контакту подсоединить нулевой провод. Подробнее об устройстве зануления вместо заземления читайте в отдельном материале. Определяют где нулевой, а где фазовый провод отверткой-индикатором. При касании жалом индикатора к фазе, загорается лампочка.

Учтите, чем лучше зажаты провода, тем лучше контакт, и соответственно большую нагрузку сможет выдержать и, дольше будет служить ваша розетка, поэтому сила затягивания клеммных болтов ограничивается только прочностью всей конструкции.

Небольшое, но важное отступление. Иногда, возникает необходимость подключить к розетке или наоборот, отключить провода, находящийся под током. Чаще всего это бывает именно, когда надо заменить, либо установить розетку своими руками.

Так вот, делать это категорически запрещено, и в девяноста девяти случаях из ста, напряжение отключить можно, но если на вашу долю выпал как раз сотый случай, обязательно пользуйтесь защитными приспособлениями. Это резиновые электротехнические защитные перчатки и очки с наглазниками. И будьте предельно внимательными, поверьте, от обычного бытового напряжения в 220 Вольт, пострадало гораздо больше электриков, чем при работе на высоковольтных подстанциях.

Фиксация розетки своими руками

Завершающий этап — фиксация розетки. Этот шаг весьма важен, при выдергивании вилок розетки испытывают значительные нагрузки и часто через непродолжительное время начинают вываливаться из посадочных гнезд. Накладные розетки, закрепленные шурупами держаться достаточно прочно, а вот об установке розеток встроенных расскажем подробнее.

Стандартным способом фиксации встроенных розеток являются распорные рычажки. При завинчивании двух болтов с правой и с левой стороны розетки, эти рычажки раздвигаются и, врезаясь в установочную коробку, надежно фиксируют розетку… это в теории. На практике, и как не затягивай болты, после достижения определенного усилия тонкие рычажки начинают сгибаться, на чем вся фиксация заканчивается. Поэтому мы советуем применять так называемые «евро» коробки, в них предусмотрено дополнительное крепление розетки с помощью двух шурупов.

Советы по установке розетки своими руками

Установить розетку своими руками не получится без минимального набора инструментов для электромонтажных работ:

две отвертки — шлиц, ширина жала 2 мм, и 4 мм;
две отвертки — крест большая 3 мм и маленькая 2 мм диаметром;
отвертка-индикатор «ноль — фаза», «разрыв цепи»;
пассатижи,
кусачки-бокорезы,
монтажный нож,
молоток.

Ручки у всех инструментов должны быть, выполненными из изолирующего материала либо иметь изолирующие насадки. Дополнительно не помешают небольшие круглогубцы, и специальные клещи для зачистки концов провода (весьма удобны, а стоят не дорого).

Вопросы по установке розетки

В заключении

Вы, скорее всего поняли, что с точки зрения как монтажа, так и эксплуатации, удобнее всего когда розетка установлена на высоте около метра от пола. И нагибаться не нужно, и при мытье полов гарантированно вода не попадет. Кроме того, розетка должна быть хорошо закреплена, что бы не выскакивать вместе с вилкой. И тогда на вопрос — как правильно установить розетку, можно коротко ответить — что бы было безопасно и удобно пользоваться! Ещё про электрику можно узнать из соответствующего раздела, на сайте можно узнать как установить выключатель, сделать проводку и многом другом. Задавайте вопросы в комментариях либо по почте. Присылайте Ваши работы, фотографии, мы опубликуем их на сайте. Заказывайте работы специалистам! Поддерживайте проект! Успехов Вам, Добра Вашему Дому!

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

как правильно установить электрический выключатель своими руками

Одной из самых важных домашних работ является монтаж розеток и выключателей. И на первый взгляд, казалось бы, всё просто. Но здесь могут возникнуть некоторые сложности. В первую очередь устройство должно быть безопасным для детей. Кроме этого, зачастую могут возникать электромагнитные помехи, которые необходимо подавлять установкой специальных фильтров. Если установить розетку правильно, то такие фильтры не понадобятся.

Важные нюансы

При монтаже розеток и выключателей следует придерживаться некоторых правил по установке. Только при их соблюдении обеспечивается безопасность и качественная установка. Перед тем как приступать к работе, необходимо выключить электричество во всём здании или квартире. То есть после выключения света делаются все операции, такие как выбивание штроб, высверливание лунок и отверстий, прокладка кабеля и подключение его к розетке. Только потом подаётся электричество для проверки работоспособности системы.

Каждый провод перед подключением проверяется фазоуказателем. Выполняя монтажные работы, нужно помнить, что напряжение может появиться в любой момент, поэтому преждевременная проверка провода на наличие напряжения очень важна. Также важно не трогать оголённые провода при установке.

В случаях, когда внезапно ударило током, следует помнить, безопасность в первую очередь зависит от скорости и реакции рабочего. При этом человек может получить такие ушибы:

  • за 0,2 секунды (средняя скорость реакции) — вызывает неприятные ощущения;
  • за 1 секунду — дрожь, болезненные ощущения и озноб, которые без своевременной медицинской помощи могут усилиться, потребуется госпитализация;
  • за 10 секунд — фибрилляция сердечной мышцы, обморок (без госпитализации заканчивается в основном летальным исходом).

В связи с этим необходимо вовремя реагировать не только человеку, которого ударило током, но и окружающим. Лучше сразу оттянуть на себя рабочего. Но нужно помнить, что таким образом можно взять на себя часть удара.

Конструктивные особенности прибора

Перед установкой розетки и выключателя своими руками следует разобраться с их конструкцией. Это поможет избежать совершения множества ошибок при работе. Конструктивно розетка состоит из трёх ключевых элементов: контактная колодка в сборе, лицевая крышка и подрозетник. Последние два выполняют только декоративную функцию, и только колодка имеет отношение к электрической части.

Колодка, в свою очередь, состоит из таких комплектующих:

  1. Крепёжные лапки. Они могут быть «намертво» закреплены и быть неподвижными или двигаться на винтах из стороны в сторону для регулировки.
  2. Два контакта — плюс и минус (заземление).
  3. Клеммы, которые выполняют функцию зажима проводов.

Выбирая розетки, требуется обращать внимание на тип лапок. Подвижные сложнее устанавливать, но зато они дают возможность регулировать положение корпуса в любом направлении, то есть можно вмонтировать устройство точно по стене. Кроме этого, нужно отдать предпочтение лапкам с двумя зубьями, так как они более надёжные. Однозубые конструкции быстрее расшатаются.

Провода могут крепиться к контактам с помощью винтов или иметь свои контакты. Последний вариант более надёжен. В первом случае провода необходимо оголить, тщательно проработать припоем и потом туго затянуть на болты.

Клеммы могут быть также двух типов — винтовые и «ёршики». Первые необходимо затягивать винтами, а во вторые провода просто вставляются, при этом механизм самостоятельно их фиксирует. Но у так называемых ёршиков есть и свои недостатки. Переделать их второй раз не получится, поскольку провода придётся вытаскивать силой, а ёршики при этом ломаются. Винтовые перед скруткой следует проделывать холодным припоем.

Разновидности устройств

Как розетки, так и выключатели могут быть одинарными, двойными или тройными. Но последние пользуются не такой популярностью, как первые два варианта. Они объединены в один массив, имеют общую крышку и подрозетник. Розеточная группа — несколько розеток, установленных в один ряд. Для монтажа модуля (массива) розеток или розеточной группы используется обычный подрозетник.

Кроме этого, устройства могут обладать и другими дополнениями. К примеру, разъёмами для подключения интернета, телевидения, стационарного телефона, установкой таймера, датчика, который отключает плюсовой контакт при прикосновении к розетке и тому подобное. Розетка или выключатель, как правило, монтируются в специальный монтажный короб, который преждевременно устанавливается в проделанную дыру в стене.

Модель «выручалочка»

Простая и удобная современная модель накладной розетки. У неё есть множество преимуществ, но также можно отметить и недостатки.

Модель «выручалочка» позволяет:

  1. Полностью заменить розетку и подрозетник при необходимости, при этом декоративное покрытие стены не портится, поскольку крышка полностью закрывает крепёжную накладку.
  2. Заменить старые розетки на устройства стандарта «евро» не будет сложной задачей, к тому же не нужно снимать подрозетник и портить декоративное покрытие.
  3. Используя специальный подрозетник, можно устанавливать устройства и в гипсокартонное покрытие повышенной прочности и надёжности.
  4. С этим же подрозетником их можно монтировать в деревянные стены. Если возникнет дуга, то произойдёт замыкание через металлическую обойму, и дальше она не будет распространяться.

Европейские аналоги

Если сравнивать фактор потребительской потребности, то модель «выручалочка» является не самым лучшим вариантом. Противоположностью по этим характеристикам является устройство с выдвижными розетками. Оно очень быстро набирает популярность в странах Евросоюза.

Хотя с другой стороны, такое устройство имеет низкий уровень безопасности, поскольку из-за монтажа в стене полностью всего устройства участились случаи возгорания. Хотя и розетка является удобной, так как она не портит интерьер помещения, а при необходимости вытягивается, но это больше маркетинговый ход, чем полезная функция.

Правила безопасности

Ранее высота установки розеток и включателей была фиксированной и обязательной для всех. То есть устанавливать розетку необходимо было на расстоянии 80 см от пола, а выключатель — 160 см. На сегодня такие нормы рекомендованы, но не являются обязательными. Согласно европейским нормам, высота установки розетки составляет 30 см от пола, а минимальная — 25 см. Если монтировать на меньшем расстоянии, то существует вероятность замыкания или пожара во время мытья пола. Эти стандарты уже пользуются популярностью и в странах СНГ.

С другой стороны, устанавливать розетки ниже можно, но если только имеется система аварийного отключения питания. Даже если замыкание и произойдёт, то последствий в виде пожара не будет, поскольку система полностью отключит подачу электричества. При этом количество розеток в квартире не имеет значения. Для детских комнат, наоборот, необходимо устанавливать розетки высоко от пола, примерно на 170 см. Это нужно для того, чтобы дети не могли достать до розеток. Также необходимо оборудовать датчики отключения устройства при прикосновении.

С другой стороны, некоторые правила обустройства розеток и заделки проводов необходимо соблюдать. Они в несколько раз уменьшают вероятность возникновения аварийной ситуации, а также облегчают поиск неисправностей. Во-первых, нужно помнить, что электрики, устанавливая розетки, плюс всегда отводят со стороны окна. Если положение относительно окна неоднозначное, то фаза должна быть с левой стороны.

Во-вторых, крепить максимально короткие провода непосредственно в клеммы нельзя. Связано это с необходимостью время от времени отрезать часть провода, зачищать конец оставшегося и снова крепить в клеммы, так как он со временем перегорает, деформируется. При подключении кабель пропускается под контактной группой.

Если проводить провода под колодкой, следует учитывать и то, что плюс и защиту нужно обводить с одной стороны, а минус с другой. В каждую клемму при этом можно фиксировать два провода. Следует помнить о том, что напрямую стационарные светильники или другие потребители такого типа напрямую включать в розетки нельзя. Это противоречит общим правилам безопасности.

Монтаж выключателей происходит практически так же, как и установка электрических розеток. Используются те же способы установки, монтируются в коробку, и есть подрозетник. Если выключатель однополюсный, то нужно монтировать провод только в фазный разрыв. На минусе это делать категорически нельзя. Найти плюс на выключателе несложно. Он также находится по всем правилам с левой стороны.

Ранее использовался известный трюк, когда в целях экономии подводили любые провода к выключателю, а разделанный плюс оставляли в распределительной коробке подо потолком. На сегодня такой приём недопустим.

Необходимые инструменты и материалы

Как и для любых других подобных работ, перед началом необходимо подготовить все инструменты и материалы, которые могут понадобиться в процессе выполнения. От качества материалов будет зависеть долговечность конструкции, а от инструментов — насколько легко можно будет собрать всё вместе.

Для того чтобы поставить розетку или выключатель, нужно подготовить следующее:

  1. Набор отвёрток.
  2. Фазоуказатель (вольтметр, тестер).
  3. Пассатижи с изоляцией ручек.
  4. Монтажный и канцелярский нож.
  5. Кусачки.
  6. Виниловая изолента.
  7. Изолирующие колпачки для переноса розеток.
  8. Холодный припой.
  9. Съёмник изоляции.
  10. Свёрла, дюбеля и тому подобное.
  11. Гипс.
  12. Электродрель.
  13. Силиконовый герметик.

Иногда изолента может использоваться в качестве демпфера, то есть обмотки в местах прохождения через различные отверстия, а не в качестве изоляции.

Некоторые советы

Для начала необходимо понять некоторые приёмы по съёму изоляции. К примеру, профессиональные электрики снимают её по-своему. Используют бокорезы, которыми прорезывают изоляцию провода. Делать это нужно не до конца, медную часть прорезать нельзя, после чего дёрнуть в сторону.

В этом вопросе, главное, набить руку. Профессиональные мастера делают такую операцию «вслепую», и возможность образования закусов очень маловероятна. Другое дело — начинающие электрики, у которых закусы образуются в большинстве попыток.

Важно также понимать общие принципы сращивания проводов. Нужно делать такую операцию при необходимости перенести розетку на другое место. Согласно правилам безопасности, сростку проводов не рекомендуется делать. Но если нужно поставить розетку в определённом месте, то остаётся только разбивать декоративную отделку. Поэтому иногда можно пренебречь общими правилами.

При установке в бетонную стену нужно узнать толщину отделки. Край подрозетника должен быть на одном уровне (параллельно) со стеной. В гипсокартон устройство монтируется с помощью специальных подрозетников со скользящими опорами.

Установить розетку или выключатель в доме даже неопытному начинающему мастеру несложно. Главное, придерживаться чёткого алгоритма работы, прислушаться к советам электриков. Здесь нужно аккуратно выполнять работу, и результат не заставит себя ждать. При этом в доме никогда не будет чувствоваться запах гари от подгоревшей изоляции. Также стоит устанавливать только качественное оборудование, а пользоваться профессиональными инструментами.

LGA1366 Установка настольной розетки

Использование поиска Intel.com

Вы можете легко выполнить поиск по всему сайту Intel.com несколькими способами.

  • Название бренда: Core i9
  • Номер документа: 123456
  • Кодовое имя: Kaby Lake
  • Специальные операторы: «Ледяное озеро», Лед И Озеро, Лед ИЛИ Озеро, Лед *

Быстрые ссылки

Вы также можете воспользоваться быстрыми ссылками ниже, чтобы увидеть результаты наиболее популярных поисковых запросов.

Как установить процессор Intel® на базе LGA1366 в разъем

Следующие схемы и инструкции описывают, как установить процессоры Intel® на базе LGA1366 и радиатор с вентилятором в штучной упаковке. В этих инструкциях предполагается, что вентилятор-радиатор новый, и на его нижнюю часть нанесен заводской теплоизоляционный материал.

Вы также можете посмотреть, как интегрировать процессоры Intel® в штучной упаковке на базе LGA1366.

Ваш процессор может поставляться с кожухом, а может и без него. Ранние процессоры поставлялись с крышкой, но более поздние процессоры поставляются в пластиковом транспортировочном ящике.

  1. Откройте рычаг розетки, нажав на рычаг вниз и в сторону от розетки (A). Поднимите рычаг (B).
  2. Откройте пластину нагрузки (C). НЕ ПРИКАСАЙТЕСЬ К РАЗЪЕМНЫМ КОНТАКТАМ (D).

  3. Снимите защитную крышку (E) с нагрузочной пластины. Не выбрасывайте защитную крышку. Всегда заменяйте крышку гнезда, если процессор извлекается из гнезда.

  4. Снимите процессор с защитной крышки. УДЕРЖИВАЙТЕ ПРОЦЕССОР ТОЛЬКО ЗА КРАЯ. НЕ ПРИКАСАЙТЕСЬ К НИЖНЕЙ ЧАСТИ ПРОЦЕССОРА. Не выбрасывайте защитную крышку. Всегда заменяйте крышку процессора, если процессор извлекается из гнезда.

  5. Держите процессор, направив большой и указательный пальцы, как показано. Убедитесь, что пальцы совпадают с вырезами в гнезде (F). Совместите выемки (G) с гнездом (H).Опустите процессор прямо вниз, не наклоняя и не вставляя его в разъем.

  6. Закройте пластину нагрузки. Нажмите на пластину нагрузки (I), чтобы закрыть и задействовать рычаг розетки (J).

  7. Установив материнскую плату в корпус, поместите радиатор с вентилятором на материнскую плату и совместите фиксаторы через отверстия. Вы должны выровнять крепеж через отверстия, иначе вы рискуете повредить нижнюю часть крепежа. Будьте осторожны, чтобы не повредить материал термоинтерфейса, прикрепленный к нижней части радиатора с вентилятором.

    Удерживая радиатор с вентилятором на месте, надавите на каждый фиксатор. Альтернативная установка крепежа в процессе установки. Вы должны услышать щелчок при нажатии на каждую застежку.

    Осторожно потяните вверх каждый фиксатор, чтобы убедиться, что все четыре надежно закреплены. Незакрепленный фиксатор препятствует хорошему уплотнению между вентилятором-радиатором и процессором и может привести к ненадежной работе процессора.

    .
  8. Подсоедините разъем 4-проводного кабеля вентилятора процессора к 4-контактному разъему вентилятора процессора на материнской плате.Разъем 4-контактного кабеля вентилятора процессора может быть подключен к 3-контактному разъему вентилятора процессора на материнской плате, если 4-контактный разъем вентилятора процессора недоступен.

установка розетки, Стоковые Фотографии и Роялти-Фри Изображения установка розетки

установка розетки, Стоковые Фотографии и Роялти-Фри Изображения установка розетки | Depositphotos®Руки электрикаУстановка настенной розеткиИнструменты для электрика, кабель, коробка для установки розеток и автоматический выключательРуки электрика, устанавливающие электрическую розетку в новом домеУстановка розетки переменного токаЗеленый кабель питания, подключенный к розетке без крышкиСрезанный вид человека, держащего кабели возле розетки дома руки электрикаКоллаж для электромонтажных работИнструменты электрика, кабель и настенная розетка Обрезанный вид женщины, держащей цифровой мультиметр рядом с красивым парнем, сидящим возле розетки и держащим кабели Веселая женщина с цифровым мультиметром рядом с парнем смотрит на розеткуКрасивый мужчина держит цифровой мультиметр, сидя возле розетки и Женщина, держащая цифровой мультиметр рядом с парнем, сидит у розетки и держит кабели, смотрит на женщину дома Процесс установки электрических розеток электриком Привлекательная женщина, держащая цифровой мультиметр рядом с веселым парнем, сидящим возле розетки и держащим кабели. Электрические провода и установка розеток и трубы электричества на строительной площадке дома.Установка и ремонт розетки, закрытие старой розетки и проводки Двойная розетка Подготовка к установке электрической розетки. Крупный план профессиональных инструментов электрика и электрических розеток. Ремонт и строительство на кухне. Проверка электрика розетки Электромонтаж розеткиПроцесс установки электрических розеток электрикомРука электрика зачистка проводовИнструменты на деревянном фонеУстановка розетки переменного токаУстановка розетки переменного токаРуки электрика, устанавливающие настенную розеткуЭлектрический ремонт розеткиЛицо, устанавливающее розетку на стенуРуки электрика Установка РозеткаВнутри розеткиКрасный кабель питания вставлен в розетку Установка крышки выключателя света Автоматический выключатель Отверстия для электрических розеток в бревенчатом доме.Лицо, устанавливающее розетку, сертифицированный электрик, устанавливающий розетку для выключателя света. Техник, устанавливающий розетку, электрическая панель с автоматикой, компоненты для использования в электрических установках. Плоскогубцы, разъемы, предохранители, вилки и провода. Комплектующие для инженерных работ, энергетическая концепция. Электрики аккуратно расставляют точечные светильники на натяжных потолках. Электрики устанавливают розетки. toolКомпоненты для использования в электрических установках. Отрежьте плоскогубцами, разъемами, предохранителями и проводами. Комплектующие для инженерных работ, энергетическая концепция.Новая электрическая сеть, расположенная в доме. Руки устанавливают декоративную рамку на электрические розетки. Электрики на электромонтажных работах. Отверстия для электрических розеток в бревенчатом доме. Ремонт и строительство на кухне. Крупным планом. Электрики вручную устанавливают розетку на стене с керамической плиткой с помощью профессиональных инструментов. к строительной площадке удлинителяЭлектрические розетки в стенеЭлектрическая установкаЭлектрические шнуры, подключенные к строительной площадке удлинителяЭлектрический ящик для инструментов для установки розеток и розетки крупным планом.Электрики во время электромонтажных работ Открытые электрические розеткиУстановка света в новом доме Электрик устанавливает розеткуСертифицированный электрик устанавливает розетку для выключателя света.Установка света в новом домеЭлектрическая установкаПодключениеНабор инструмента для электрикаРемонт материнской платы компьютера, макро вид

Установочная розетка - bsacoustic.com

46066

Наличие

Обычно отправляется в: На складе до 7-14 дней

Inštalačná krabička pre povrchovú montáž stenového prehrávača WA66R alebo KS06

4,90 €

DOT-BOX-B

Наличие

Обычно отгружается в: Есть на складе.

Регулятор громкости FONESTAR для настенного монтажа * 2x10Вт

3,90 €

GNI0273

Наличие

Обычно отгружается в: Есть на складе

Kvalitná univerzálna AUDIO zásuvka pod omietku

25,00 €

GNI0389

Доступность

Обычно отправляется в: На складе до 7-14 дней

Квалитна репродуктивная засувка под омиетку - štvoritá

6,00 €

WP148CJ

Наличие

Обычно отгружается в: Есть на складе.

Inštalačný ram pre povrchovú montáž na 2 zásuvky

4,50 €

WP149MCH

Наличие

Обычно отгружается в: Есть на складе.

Inštalačný modulárny ram FONESTAR na 2 zásuvky

4,50 €

WP150MCH

Наличие

Обычно отгружается в: Есть на складе.

Inštalačný modulárny ram FONESTAR na 2 zásuvky

5,00 €

WP194CJ

Наличие

Обычно отгружается в: Есть на складе.

Inštalačný ram FONESTAR pre povrchovú montáž na 3 zásuvky

5,00 €

WP195MCH

Наличие

Обычно отгружается в: Есть на складе.

Монтажный модульный номер FONESTAR до WP194CJ на 3-х этажах

5,00 €

WP220MCH

Наличие

Обычно отгружается в: Есть на складе.

Inštalačný modulárny ram FONESTAR na 3 zásuvky

5,00 €

WP35T

Наличие

Обычно отгружается в: Есть на складе.

Tlačné воспроизводящие узлы перед модульной конструкционной системой FONESTAR

16,00 €

WP37H

Наличие

Обычно отгружается в: Есть на складе.

Встроенный HDMI-коннектор предварительно модульный коннекторный системный FONESTAR

18,00 €

WP38K

Наличие

Обычно отгружается в: Есть на складе.

Inštalačný SPEAKON konektor pre modulárny konektorový systém FONESTAR

22,00 €

WP39X

Наличие

Обычно отгружается в: Есть на складе.

Иншталачный XLR коннектор перед модульной коннекторной системой FONESTAR

15,00 €

WP42R

Наличие

Обычно отгружается в: Есть на складе.

Иншталачный 2x RCA конектор перед модульной коннекторной системой FONESTAR

11,00 €

WP48P

Наличие

Обычно отгружается в: Есть на складе.

Inštalačná káblová vývodka pre modulárny konektorový systém FONESTAR

4,60 €

WP55SUC

Наличие

Обычно отгружается в: Есть на складе

Inštalačná zásuvka 100-240V 16A FONESTAR * 2x USB nabíjačka

29,00 €

WP85CJ

Наличие

Обычно отгружается в: Есть на складе.

Inštalačný ram FONESTAR pre povrchovú montáž zásuvky

3,50 €

WP86MCH

Наличие

Обычно отгружается в: Есть на складе.

Inštalačný ram FONESTAR pre povrchovú montáž zásuvky

3,00 €

WP88T2

Наличие

Обычно отгружается в: Есть на складе.

Проездной 1/2 крыт предварительно модульный коннекторный комплекс FONESTAR

2,50 €

WP89MCH

Наличие

Обычно отгружается в: Есть на складе

Montážny ramik FONESTAR pre povrchovú montáž zásuvky

3,50 €

WPB4

Наличие

Обычно отгружается в: Есть на складе.

Inštalačný ram FONESTAR pre povrchovú montáž na 4 zásuvky

25,00 €

LGA1366 Установка настольной розетки

Используя Intel.com Поиск

Вы можете легко выполнить поиск по всему сайту Intel.com несколькими способами.

  • Название бренда: Core i9
  • Номер документа: 123456
  • Кодовое имя: Kaby Lake
  • Специальные операторы: «Ледяное озеро», Лед И Озеро, Лед ИЛИ Озеро, Лед *

Быстрые ссылки

Вы также можете воспользоваться быстрыми ссылками ниже, чтобы увидеть результаты наиболее популярных поисковых запросов.

Установка процессора

в разъем LGA1151 Socket

Этот процесс интеграции процессоров Intel® в штучной упаковке основан на настольном сокете LGA1151.

Примечание Процессоры Intel® Core ™ 8-го поколения для настольных ПК по-прежнему используют разъем LGA1151, но им нужны новые материнские платы с набором микросхем Intel® серии 300 для обеспечения номинальной производительности. Процессоры несовместимы с устаревшими платформами на базе наборов микросхем Intel® серии 200 и материнских плат Intel® серии 100.

Точно так же процессоры Intel® Core ™ 7-го и 6-го поколений для настольных ПК несовместимы с новыми материнскими платами с набором микросхем Intel® серии 300.


Процесс установки стандартного теплового решения

См. Эту статью о том, как установить / сбросить радиатор вентилятора, который поставляется с процессором Intel® в штучной упаковке.

Процесс установки для процессоров Intel® в штучной упаковке на базе LGA1151 для настольных ПК. Разъем

Во время процесса установки убедитесь, что процессор правильно установлен в разъеме, прежде чем нажимать рычаг независимого механизма загрузки (ILM).Неправильная установка может повредить ваш процессор и вывести его из строя.

Чтобы убедиться, что процессор установлен правильно, проверьте следующее:

  • Совместите маркер Pin 1 на процессоре с маркером Pin 1 на сокете.
  • Убедитесь, что пазы процессора правильно совмещены с замками разъема.
  • После того, как процессор вставлен в гнездо, убедитесь, что все четыре угла по высоте выровнены.

Несоблюдение процедур установки может привести к изгибу углов корпуса процессора при нажатии на рычаг независимого механизма загрузки (ILM).Проведите визуальный осмотр, чтобы убедиться, что процессор правильно установлен в разъем.

Посмотрите это видео с советами по установке процессора в разъем LGA1151 перед установкой:


Процесс установки Intel® Thermal Solution BXTS13X

Intel® Thermal Solution BXTS13X поддерживает все разъемы LGA115x.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
