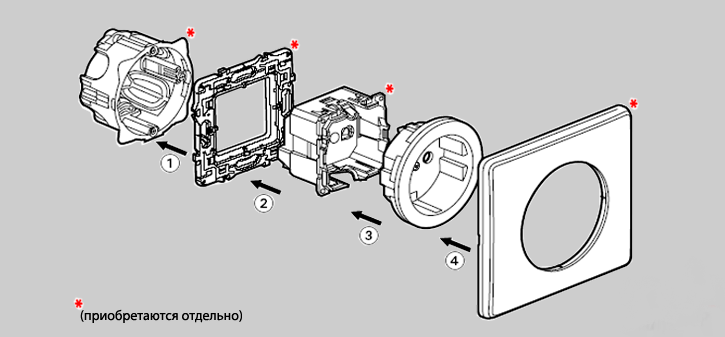

Установка розеток легранд: Как установить розетку Легранд?

alexxlab

USB розетка Legrand: установка своими руками

Пример использования USB розеток

Современные гаджеты все плотнее входят в жизнь каждого человека и розетки USB становятся все более востребованными. Ведь возможность зарядки телефонов, планшетов и многих других устройств в любое время становится все более актуальна.

А держать для этого включенным ноутбук или компьютер, или носить зарядки далеко не всегда удобно. Поэтому один из лидеров электроустановочного оборудования французская компания Legrand предлагает удобные и простые решения этих проблем.

Содержание

  • Технические параметры USB розеток
  • Подключение розеток USB
    • Подключение отдельных розеток USB и силовых розеток с USB разъемом
    • Подключение USB розеток с выключателем
  • Вывод

Технические параметры USB розеток

На данный момент вы можете найти розетки с USB от компании Legrand различных модификаций. Это может быть одинарная и парная розетка USB, обычная силовая розетка с USB разъёмом, розетка, снабженная выключателем или розетки со специальной подставкой под гаджеты, которая не требует дополнительного крепления. Но все эти модификации используют единый силовой блок, встроенный в розетку.

Силовой блок USB розеток

Итак:

  • Такая розетка USB обычно имеет блок, предназначенный для работы от напряжения от 100 до 240В. Частота питающей сети должна быть 50Гц, такая же частота применяется в отечественных силовых сетях.
  • Выходное напряжение такого блока составляет 5В, а номинальный ток составляет 1500мА. Этих параметров вполне достаточно для зарядки практически любых гаджетов.

Обратите внимание! Как гласит инструкция завода-изготовителя для полной зарядки известных ныне мобильных устройств от такой розетки потребуется около 2ч. Если подключено сразу два устройства, то время зарядки составит около 2 часов 45 минут. Для полной же зарядки планшета потребуется от 3 с половиной до 5 с половиной часов.

  • Для розеток, не имеющих выключателя в первичной цепи достаточно актуальным становится вопрос энергопотребления в режиме холостого хода. У блоков питания от компании Legrand оно составляет до 0,1 Вт в час. То есть за месяц в пассивном режиме такая зарядка потребит порядка 70Вт. Цена такого энергопотребления составит сущие копейки.
  • Еще одним фактором, который хоть и не относится к техническим параметрам, но очень важен, является глубина монтажной коробки под такие розетки. В связи с наличием силового блока она должна быть не меньше 40 мм, что очень важно при монтаже.

Подключение розеток USB

Теперь давайте разберемся с принципами подключения таких розеток. Они достаточно просты, но у некоторых вызывают трудности. Поэтому разберем его детально. Для этого рассмотрим два наиболее распространенных варианта подключения – как отдельной розетки и через выключатель.

Подключение отдельных розеток USB и силовых розеток с USB разъемом

Этот вариант подключения является наиболее простым и удобным. Вы можете установить такую розетку Legrand вместо старой силовой розетки или в отдельном месте.

Мы рассмотрим вариант подключения новой розетки своими руками, как более сложный.

На фото представлена розетка с USB разъёмами

Итак:

  • Прежде всего снимаем напряжение со всех проводов, пролегающих в распределительной коробке от которой предстоит подключение. Теперь взрываем коробку и находим фазный, нулевой и защитный групповой провод.

Обратите внимание! Если ваша электрическая разводка выполнена в соответствии с п 1.1.30 ПУЗ, то сделать это будет достаточно просто. Нулевой провод должен быть черного цвета, защитный провод должен быть выполнен желто-зеленого цвета, а фазный провод любого другого.

  • Подключаем фазный, нулевой и защитный провод к соответствующим контактам в распределительной коробке. Теперь производим подключение к розетке. Здесь может быть несколько вариантов.
  • Некоторые USB розетки выпускаются с винтовыми клеммами. В этом случае крепим подходящие провода к ним в произвольном порядке. Главное не перепутать место для крепления защитного провода. Обычно оно имеет соответствующее обозначение. Хотя в некоторых розетках места для крепления защитного провода не предусмотрено.
  • Некоторые розетки Legrand снабжены 15 см кабелем с клеммником. В этом случае производим подключение подходящего кабеля к клеммнику. Такие розетки обычно не имеют возможности для подключения защитного провода.
  • На этом подключение окончено и после проверки схемы и изоляции всех неизолированных частей можно приступать к опробованию. Для этого достаточно просто подать напряжение и подключить к USB разъему мобильное устройство.

Подключение USB розеток с выключателем

Обычно розетки Legrand USB уже содержат всю необходимую коммутацию между выключателем и блоком питания. Но мы рассмотрим вариант отдельной установки выключателя и розетки как более сложный.

Розетка USB с выключателем

  • Как и в первом варианте прежде всего снимаем напряжение со всех проводов в распределительной коробке в которой предстоит производить подключение. Находим фазный и нулевой провод.
  • Нулевой провод от распределительной коробки подключаем непосредственно к вводу силового блока розетки. Делаем это помимо выключателя.
  • Фазный провод подключаем к вводу выключателя. А уже с его вывода подключаем к силовому блоку, который содержит USB розетка.
  • Такая схема позволяет путем отключения выключателя снимать напряжение с силового блока. Благодаря этому вы хоть и не существенно, но снизите энергопотребление. Кстати данная схема будет очень востребована для розеток других производителей, который в режиме холостого хода могут потреблять до 3 Вт.

Вывод

Как видите установить такую необходимую вещь как розетка USB достаточно просто. При этом видео на нашем сайте должно еще больше упростить эту задачу.

Стоимость таких изделий вполне доступна, а его преимущества очевидны. Ведь вам не надо искать постоянно пропадающую зарядку, и вы всегда знаете где «подкормить» свой телефон.

цена за штуку, характеристики, фото

Предназначена для электропитания в зданиях с проводкой с заземлением (с защитным проводником).

Детали

— Контактная группа изготовлена из высококачественной латуни CuZn37, имеет высокую степень упругости и сохраняет плотный контакт с вилкой, при длительной эксплуатации. – Зажимы для присоединения проводников винтовые П-образной формы для исключения бокового выдавливания провода. – В зажимах установлены качественные винты с никель-цинковым напылением для надежного резьбового соединения даже при чрезмерных моментах затяжки. – Защитный контакт с широким основанием и специальным профилем для упгугости при подключении/отключении и плотного контакта с вилкой. – Лицевая панель крепится на защелках. Изготовлена из прочного глянцевого поликарбоната, стойкого к механическим воздействиям, выгоранию и загрязнениям.

Документы:

pdfскачать

Характеристики

  • Артикул

    673721

  • Тип товара

    Розетка

  • Бренд

    Legrand

  • Серия

    Inspiria

  • Цвет

    Бежевый

  • Степень защиты

    IP20

  • Вид розетки

    Одиночный

  • Материал корпуса

    Пластик

  • Тип монтажа

    Горизонтальный

  • Длина, мм

    75,8

  • Глубина, мм

    43

  • Ширина, мм

    75,8

  • Страна-производитель

    Россия

  • Установка

    Скрытая

  • Количество гнезд

    1

  • Номинальное напряжение (В)

    230

  • Номинальный ток, А

    16

  • Заземление

    Да

  • Вес, кг

    0,046
