Установка розеток tv tf zhitsoboy.ru

Автор: Administrator вкл. 19 января 2016 . Опубликовано в Cделай Cам

Для начала давайте ознакомимся, что такое коаксиальный кабель и как его выбрать, который после прокладки проводки в стене здания или квартиры впоследствии соединяется к тв розетке, а затем подключается к телевизору или sat/тв приемнику.

Как вы уже поняли, коаксиальный кабель для спутниковых и эфирных антенн являет собой структуру, основной частью которой является центральная медная жила — центральный проводник по которому и проходит спутниковый или эфирный тв сигнал до телевизора или sat/tv приемника. Оплетка и фольга (Экран) представляют собой одновременно минусовой контакт и защиту от потерь сигнала и электромагнитных помех в коаксиальном тв кабеле.

Эти две составляющие напрямую используют для подключения к тв розетке. В зависимости от марки производителя, составных частей тв розетки, методы и типы монтажа антенного кабеля к розетке могут незначительно отличаться друг от друга.

Рассмотрим подключение к тв розеткам наиболее популярных марок электрооборудования таких как Lezard и Legrand

Для удобного монтажа кабеля к тв розетке запас кабеля должен составлять 15 см

Подключение телевизионной розетки Lezard.

Розетки фирмы Lezard наиболее доступны по цене и неплохи по качеству, если не считать одно НО .

Основой розетки Lezard является печатная плата, к которой и производится подключение коаксиального антенного кабеля.

ВНИМАНИЕ. Почти все тв розетки марки Lezard имеют на печатной плате электронный компонент — конденсатор который располагается между фиксатором центральной жилы — проводника и разъемом для подключения тв кабеля. Этот компонент не пропускает питающее напряжение на активную эфирную или спутниковую антенну. Данный тип тв розеток изначально подходит только для пассивных антенн.

Для их использования под остальные типы антенн необходимо заменить фильтрующий электронный компонент на обычный проводник, то есть закоротить или запаять вместо конденсатора кусок обычной медной проволоки

Лицевая сторона тв розетки Lezard с разъемом, для подключения тв кабеля.

Монтажная сторона с элементами крепежа для тв кабеля.

Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.

ВАЖНО. Центральный проводник, по которому идет сигнал не должен замыкать с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.

Подключение телевизионной розетки Legrand.

Довольно качественные тв розетки от бренда Legrand с удобным способом подключения но и приличной ценой.

Процесс подключения к тв розеткам фирмы Legrand максимально упрощен. Данная тв розетка разработана таким образом, чтобы максимально уменьшить количество действий при подготовке антенного кабеля к подключению.

При подключении тв розетки Legrand, центральная жила коаксиального кабеля зажимается в соответствующем пружинном фиксаторе, а оплетка с фольгой (экран), — зажимается откидным креплением к корпусу.

Разобрав розетку и увидев ее устройство, вы сразу поймете, что нужно делать для подключения.

Для начала надо откинуть крышку крепления, закрывающую места соединения коаксиального тв кабеля. Достаточно аккуратно поддеть крышку отверткой, отстегнув тем самым фиксатор.

Перед подключением внешняя защитная изоляция и внутренний диэлектрик коаксиального антенного кабеля удаляется на длину около 1 сантиметра обнажив центральный проводник, затем кабель вставляется в устройство тв — розетки, а медная жила зажимается самозажимной клеммой.

Контакт оплетки и фольги экрана антенного кабеля с корпусом тв розетки, происходит за счёт пластины (рис 3), которая при подключении тв кабеля входит под его внешний изолятор, надежно прижимаясь к экрану (оплетка и фольга) антенного коаксиального кабеля.

ВАЖНО. Необходимо подключить центральный проводник — медную жилу, по которой идет сигнал так, чтобы не было замыкания с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.

После соединения ТВ-кабеля с телевизионной розеткой, аккуратно размещаем её в подрозетнике и с помощью 2-x саморезов закрепляем на нем. Затем затягиваем винты распорок фиксаторов тв розетки, а потом повторно докручиваем саморезы подрозетника до упора:

Устанавливаем лицевую панель ТВ-розетки на свое место

Все закреплено, установлено и готово к работе: теперь нужен кабель для соединения тв розетки с телевизором или тв тюнером

Подготовка ТВ-кабеля для соединения телевизора к ТВ-розетке

Для этого нам нужен кусок ТВ-кабеля и несколько тв разьемов — F-коннектора ( 2шт) F-«ПАПА»(справа) и F-«МАМА»(слева) (фото ниже)

Разьем кабеля «МАМА» будет использоваться для соединения с телевизионной розеткой (с условием что в розетке штекер «ПАПА» как на фото. хотя может быть и обратный вариант), а разьем «ПАПА» – с телевизором.

В случае если кабель от тв розетки будет соединяться к спутниковому входу телевизора с CAM модулем или к спутниковому ресиверу то на другом конце кабеля будет нужен не разьем «ПАПА» а F-коннектор.

Возможен и третий вариант когда кабель от телевизионной розетке будет соединяться не к телевизору или спутниковому ресиверу а к блоку питания эфирной антенны с усилителем.

В зависимости от расстояния от розетки до телевизора, спутникового приемника или блока питания отмеряем соответствующий метраж тв кабеля и отрезаем все лишнее. Далее подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель для подключения к спутниковому оборудованию с помощью F-коннектора (процесс показан на фото ниже)

Осталось соединить с помощью нашего универсального кабеля тв розетку с телевизором и запустить в меню телевизора сканирование каналов. На этом процесс подключения телевизионной розетки к телевизору завершён.

Виды телевизионных розеток и способы их монтажа

Принципы установки розеток для тв и обычных разъемов схожи, так как в обоих случаях используется один и тот же тип подрозетника. Имеются лишь небольшие отличия по способу проведения монтажных работ. В этой статье мы подробно разберемся в том, как подключить тв розетку.

Разновидности телевизионных розеток

Существует две разновидности телевизионных розеток: окончательные (оконечные) и проходные. Также разъемы классифицируются по назначению: для наземного ТВ (обозначается как TV), для радио (R), для спутникового ТВ (SAT). Кроме того, в продаже встречаются комбинированные типы розеток: TV (45-1000 МГц), TV+R (92-108 МГц), TV+SAT (950-2500 МГц), TV+R+SAT.

Совет! Желательно, чтобы розетка была того же цвета, что и силовые разъемы — так будет легче вписать ее в интерьер. Если же розетки устанавливаются в единый блок, то не только цвет, но и производитель приборов должны быть одинаковыми.

Окончательные разъемы носят такое название, поскольку являются конечным узлом в сети. Этот вид тв розеток отличается сигналом повышенной четкости, отсутствием помех благодаря волновому сопротивлению, равному 75 Ом. Оконечные разъемы могут работать с несколькими стандартами: как по отдельности, так и в комбинации (TV, TV+R , TV+R+SAT).

Еще один тип разъемов — проходная тв розетка. Такие приборы применяется для приема сигнала и дальнейшей его транспортировки к другим точкам подключения. Передача сигнала между розетками осуществляется по коаксиальному кабелю. Устройство оснащается парой гнезд (по гнезду на входе и на выходе). Телевизор подключается на входе, а на выходе находится провод, направляющийся к другому потребителю. При этом последняя розетка в схеме всегда является окончательной. Проходные разъемы не применяются для построения схем, в которых распределяется спутниковый сигнал ввиду технической несовместимости с большей частью решений.

Проходная ТВ-розетка не отличается от оконечной с лицевой панели. Но на тыльной стороне присутствует два разъема со стрелками вход и выход к содержанию ↑

Схемы подключения

Существует множество схем подключения тв-разъема. Для обработки сигнала используется сплиттер. Данное устройство внешне выглядит как небольшая коробка и выполняет функцию разделения сигнала.

Так же, как и в телефонных линиях, при передаче цифровых электрических сигналов не обойтись без их разделения.

Принцип работы сплиттера состоит в делении сигнала на одинаковые пакеты. Далее разделенные сегменты передаются на входную часть телевизионных разъемов. Сплиттер сконструирован таким образом, что для всех телевизоров, получающих сигнал, вне зависимости от их количества будет передаваться сигнал равнозначного качества. В результате в пределах одной квартиры отпадает смысл в отдельной антенне для каждого телевизора.

Подключение можно выполнить одним из двух способов:

  1. Схемой «звездочка», когда удаляется старый кабель, а новый прокладывается через сплиттер.
  2. Шлейфовой схемой.

Ниже мы разберемся в вопросе, как подключать розетку, при этом уделим внимание достоинствам рассматриваемых схем.

Схема «звездочка»

В этой схеме используется сплиттер, выполняющий функцию разветвления сигнала, разбиения его на пакеты и усиления. Устройство ставится на входе кабеля в жилое помещение из подъезда. Далее осуществляется разводка потребителям антенных проводников. Установка тв розетки с помощью такой нехитрой технологии применяется чаще всего, поскольку сплиттер обеспечивает целый ряд преимуществ:

  1. Кабель располагается в технически защищенном месте, что имеет значение как при проведении монтажных работ, так и при дальнейших профилактических осмотрах.
  2. Сигнал отличается устойчивостью.
  3. Разделенные пакеты сигнала бесперебойно поставляются на все телевизионные приемники в квартире.

Шлейфовое подключение

Этот способ монтажа тв розетки предполагает использование шлейфа. Основной кабель направляется к любому из имеющихся в доме телевизоров, а дальше осуществляется разводка на другие приемники прямо на разъеме. Разводка представляет собой ответвление на две или более частей (в зависимости от количества имеющихся телевизоров).

Подключение указанным способом называется шлейфовым. При этом разъемы, соединенные шлейфом, должны быть проходными, кроме последнего, который является оконечным.

Шлейфовая схема позволяет сэкономить на расходе кабеля, однако имеет она и минусы. Недостаток шлейфовой системы состоит в том, что на первом приемнике качество будет выше, чем на последующих. Однако при достаточной силе телевизионного сигнала разница будет практически незаметной. Кроме того, следует учитывать тот факт, что современная телевизионная техника снабжается возможностью усиления сигнала, причем происходит это в автоматическом режиме.

Шлейфовое подключения через проходные телевизионные розетки

Итак, неравномерность распределения сигнала в данном случае можно считать несущественным недостатком. Среди других минусов шлейфовой системы можно отметить такие:

  1. Схема, где имеются проходные и оконечная тв розетка, обойдется дороже стандартной схемы «звездочка».
  2. В случае разрыва цепи все последующие потребители лишаются телевизионного сигнала.

к содержанию ↑

Монтаж на примере розетки Schneider

В качестве примера разберем монтаж проходной розетки от французской компании «Schneider Electric» (модель розетки tv rj45). Задача состоит в подключении двух телевизоров к одному кабелю по проходной шлейфовой схеме.

При установке розетки для тв кабеля предусматриваем небольшой излишек самого кабеля — он должен выходить наружу из монтажной коробки. Далее зачищаем небольшой участок изоляционного материала на кабеле. При этом сохраняем в целостности центральную жилу и экранирующую оплетку.

Начинаем со снятия лицевой панели, немного откручиваем прижимающий болт. Это нужно, чтобы обеспечить свободный выход кабеля через отверстие.

На корпусе разъема имеются стрелки. Вставляем кабель до конца в направлении, указанном стрелками. Затем прижимаем кабель зажимающим винтом (закручиваем его). Кабель нужно надежно закрепить, но винт нужно закручивать с осторожностью, чтобы не передавить магистраль. Со вторым концом совершаем точно такие же манипуляции. Разъем устанавливаем таким образом, чтобы избегать перегибов на кабеле.

Обратите внимание! Перед монтажом телевизионной розетки следует провести осмотр участка фиксации провода на возможность короткого замыкания главной жилы с оплеткой.

Когда кабель вставлен и зафиксирован, надеваем лицевую панель. Фиксация панели осуществляется с помощью специальных фирменных защелок. Проверяем строительным уровнем точность установки разъема по горизонтали. Если все в порядке, окончательно фиксируем крепежными болтами панель и закрываем ее рамкой.

Подключение разъема Lezard

Розетки от компании «Lezard» относятся к недорогим и отличаются хорошим качеством. Однако, выбирая продукцию «Lezard», нужно учитывать наличие на ней печатной платы. Дело в том, что платы оснащаются таким компонентом, как конденсатор. Эта деталь находится рядом с фиксатором центральной жилы и разъемом для кабельного подключения. Конденсатор непроницаем для питающего напряжения, которое должно поступать на активную антенну. Поэтому такие разъемы подходят исключительно для пассивных антенн.

Если все же имеется желание приспособить такую розетку под активную антенну, нужно вместо фильтрующего конденсатора поставить стандартный проводник. Делается это путем закорачивания и запаивания кусочка медной проволоки вместо конденсатора.

Само подключение ТВ розетки состоит в монтаже сигнального проводника тв-кабеля в центральной розеточной клемме. Также нужно зафиксировать экран скобкой.

Обратите внимание! Нельзя допускать замыканий главного проводника, пропускающего сигнал, с оплеткой. В противном случае будет нарушен экран, предохраняющий от потерь телевизионного сигнала в кабеле.

Подключение разъема Legrand

TV розетка от французского производителя «Legrand» отличается удобством подключения, но и довольно дорого стоит.

При подключении разъема центральную кабельную жилу фиксируем в специальном пружинном фиксаторе. Фольгированную оплетку прижимаем к корпусу с помощью откидного крепления.

Убираем крышку крепления, которая прикрывает участки соединения коаксиального кабеля. Для этого осторожно поддеваем крышку отверткой, тем самым высвобождая фиксатор.

Удаляем внешний изоляционный слой и внутренний диэлектрический материал кабеля примерно на сантиметр в длину. Направляем кабель в разъем, а медную жилу фиксируем самозажимной клеммой.

Обратите внимание! Контакт оплетки с розеточным корпусом достигается благодаря пластинке, которая соединяется с его внешним изолятором, крепко прижимаясь к экрану кабеля.

Когда кабель соединен с разъемом, устанавливаем последний в подрозетнике. Закрепляем розетку парой саморезов. Далее зажимаем винты распорками розеточных фиксаторов. Закручиваем саморезы подрозетника до упора. Ставим лицевую панель разъема на положенное ей место. Розетка для телевизора на стене установлена и готова к эксплуатации.

Как подключить тв розетку

Чтобы разобраться в том, как подключить тв розетку, достаточно узнать общие, базовые принципы монтажа, которые позволят вам установить тв-розетку самому, любой конфигурации, от любого производителя.

В первую очередь, давайте рассмотрим, что из себя представляет телевизионный коаксиальный кабель , который в процессе монтажа и подсоединяется к телевизионной розетке.

Антенный кабель (показан на изображении выше), легко отличить от проводов другого типа обычно используемых в современной электропроводке и слаботочных сетях жилых домов и квартир. Круглый в сечении, он чаще всего состоит из:

2. Изоляции . Слоя, полностью состоящего из диэлектрического (токонепроводящего) материала, который разделяет проводники и выполняетфункцию каркаса, надежно фиксируя их положение относительно друг друга.

3. Экрана . Внешнего токопроводящего слоя, чаще всего выполненного в виде комбинации медной или алюминиевой оплетки и фольги.

4. Оболочки . Изоляционного слоя, который защищает провод от возможных негативных внешних воздействий (механических, тепловых и т.п.).

Таким образом, коаксиальный телевизионный кабель представляет собой конструкцию, главным элементом в которой является центральный проводник, именно по нему передается телевизионный сигнал. Немаловажен и экран, защищающий от помех – электромагнитных полей, оказывающих влияние и вызывающих искажения.

Именно эти два элемента и требуют непосредственного подключения к телевизионной розетке. При этом, в зависимости от производителя, конструкции механизмов, способы и методики подключения антенного кабеля к тв розетке могут несколько различаться.

Наиболее наглядной и показательной в плане установки, на мой взгляд, является встраиваемая тв розетка ABB Busch-Jaeger серии Basic 55 .

Механизм которой максимально прост, он состоит из:

2. Лицевой панели

3. Печатной платы

При этом самый главный элемент – печатная плата, к которой и производится подключение коаксиального антенного кабеля, не имеет никаких электронных компонентов. С лицевой стороны на ней расположен разъем, для подключения тв кабеля.

А на тыльной стороне находятся только крепежи для кабеля.

Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.

Важно правильно подготовить к установке антенный провод . При этом обычно снимается внешняя оболочка, аккуратно собирается, скручивается экран (обычно оплетка, фольга убирается), оставляется часть внутренней изоляции, а с самого края все снимается до медной жилы проводника, на необходимую для подключения длину.

У модульного механизма ABB NIESSEN серии ZENIT , подключение выглядит иначе, но все же общий принцип сохраняется

Здесь центральный проводник телевизионного кабеля зажимается в соответствующей колодке тв розетки синим фиксатором, а защитный экран откидным креплением к корпусу.

Здесь для подключения телевизионного кабеля, необходимо отстегнуть крышку, прикрывающую места соединения. Для этого достаточно аккуратно поддеть её отверткой, отстегнув тем самым фиксатор.

Как видите, для крепления центрального сигнального проводника антенного кабеля используется пружинная самозажимная клемма. А вот контакт экрана с корпусом тв розетки, осуществляется за счёт пластины, которая при установке входит под внешнюю оболочку кабеля, тем самым надежно прижимаясь к внешнему экранирующему проводнику.

При этом подготовка антенного кабеля, сводится к снятию всех лишних слоев, оставляя только центральный проводник. Особая подготовка экрана или изолятора не требуется.

Подсоединение телевизионного кабеля к механизму встраиваемой тв розетки Legrand Valena (Легран Валена) , выглядит следующим образом.

В целом, общий принцип подключения сохраняется у всех тв розеток, независимо от производителя. Теперь, зная его, вы сможете подключить любую телевизионную розетку самостоятельно не зависимо от её конфигурации или строения. Главное правильно подключить центральную жилу-проводник, по которой идет сигнал, так, чтобы ни в коем случае не было контакта с проводником который экранирует (защищает от помех). Подготовка к монтажу антенного кабеля может различаться, но разобрав механизм розетки, вы с легкостью сориентируетесь, какие действия требуются.

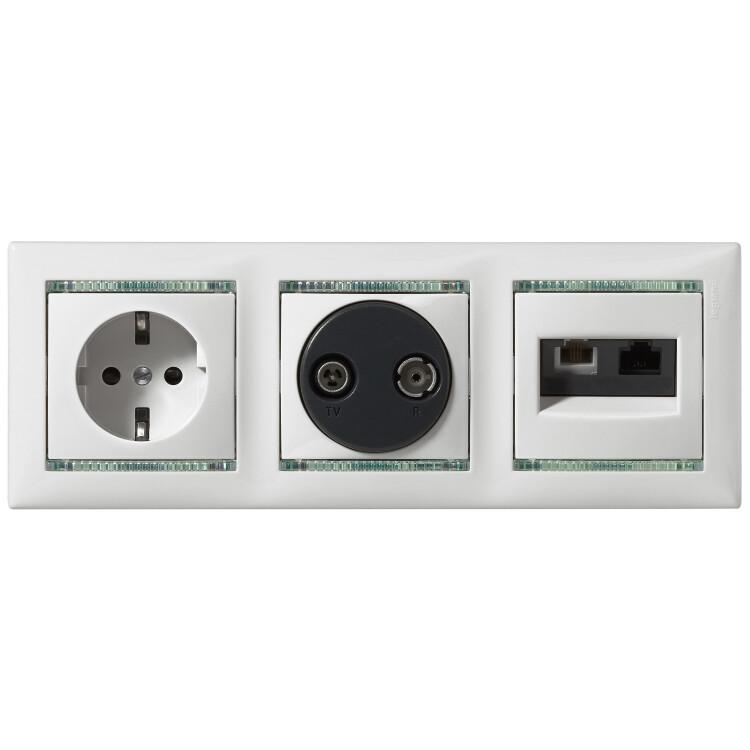

Довольно много вопросов поступает о подключении совмещенной TV/SAT розетки, поэтому чтобы вам избежать каких либо сложностей с монтажом, обязательно читайте наш материал — «Как подключить TV/SAT розетку»

Если же вы столкнулись с совершенно иной системой подключения тв розетки или просто,по какой-то причине, не получается выполнить монтаж, обязательно пишите в комментариях к статье, мы постараемся помочь!

Какие розетки нужны для телевизора: выбор, установка, подключение

Современная семья сейчас имеет пару-тройку телевизоров, приставки, ДВД-плейеры, компьютеры. И не всё из этого изобилия готово работать без кабелей через вай-фай, да и мощности сигнала при куче девайсов элементарно будет не хватать. Поэтому, старый добрый кабель и телевизионная розетка имеют законную «прописку» в квартире или доме.

Если вы затеваете ремонт, то самое время озадачиться запрятыванием всех кабелей в стены, чтобы квартира не напоминала логово кибернетического паука.

Поэтому, давайте разбираться, какие розетки нужны для телевизора. Сколько их брать, куда ставить, на что обращать внимание и как не запутаться в мудрёных названиях.

Основные типы ТВ розеток

Производители делят розетки для тв антенны на три типа:

Одиночная или простая телевизионная розетка

Одиночная или простая розетка всегда используется самостоятельно и в этом её главная разница с оконечной тв розеткой. Если продавцы в магазинах или горе-мастер заявит вам, что разницы нет — ищите других специалистов и торговую точку. Потому что, разница таки есть, и заключена она в следующем. Одиночная телевизионная розетка обеспечивает затухание не более 1,5 децибела мощности, а оконечная — аж целых 10 децибел. То есть, проще говоря, если вы «воткнёте» вместо простой розетки оконечную при установке единственной точки, телевизор ваш будет показывать скверно, с помехами.

На заметку! Поэтому, запомните, если у вас 1 телевизор, 1 кабель и 1 розетка — то она всегда простая одиночная.

Забегая вперёд, скажем, что и в схеме подключения с разветвителем (на несколько приёмников) используются простые розетки.

Проходная ТВ розетка

Проходная телевизионная розетка по сути дела тройник. У неё есть 1 вход и 2 выхода, один из них — для подключения кабеля от телевизора, а второй для кабеля к следующей проходной или оконечной розетке. Эти типы розеток всегда устанавливаются вместе, одна или несколько проходных и на финиш — оконечная.

Сразу скажем, что увлекаться установкой проходных тв-розеток не советуем. Каждая из них «режет» мощность сигнала посильнее оконечной. Так что при слабой мощности и без установки усилителя, на последние в цепочке телевизоры будет приходить очень слабый сигнал. Ограничивайтесь четырьмя штуками в связке, чтобы не попасть в такую ситуацию.

Оконечная ТВ розетка

Оконечная розетка замыкает цепочку из проходных, в этом её основная функция. Но можно ставить их и на параллельных сборках.

Интернет-магазин 220pro.ru предлагает большой выбор телевизионных розеток всех типов

Вы можете купить как продукцию ведущих европейских брендов, так и российскую.

Для ценителей интересного дизайна и для тех, кто предпочитает единую стилистку всех электроустановочных изделий, подойдут ТВ-розетки из популярных серий:

Выбирайте свою серию для эксклюзивного оснащения домашней телесети или более демократичный рабочий вариант.

Схемы подключения TV розеток

С типами розеток для тв кабеля разобрались, теперь давайте посмотрим схемы.

Есть 2 основные схемы подключения телевизионного кабеля и розеток — параллельная, она же «звезда» и последовательная, она же проходная. Тут, собственно, никаких открытий Америки, те же принципы, что и при монтаже любых электросетей. Телевизионная — отличается только меньшим напряжением и относится к слаботочке.

Подключение розеток для тв по схеме «звезда»

Квартира имеет чаще всего один ввод телевизионного кабеля, для подключения одного приёмника-телевизора. Но сейчас мало у кого только один телик, 2-3, а то и больше. И все их как-то надо к кабелю присоединить. Это можно сделать через разветвитель или сплиттер.

У прибора имеется вход и несколько выходов. Такая схема с использованием сплиттера и получила название «звезда».

Как видно по рисунку, в схеме есть ещё усилитель сигнала. Обычно на входном тв-кабеле подаётся установленная мощность, которой хватает на 1-2 приёмника. Но если телевизоров больше, и соседи тоже не отстают, входной величины может и не хватить. Как вариант, можно попросить добавочную мощность в компании, которая обеспечивает вас «телевидением». Обычно у них есть для этого резервы. Или озадачиться установкой усилителя как на рисунке.

Для подключения по схеме «звезда» подходят одиночные или оконечные тв-розетки. Потому как от сплиттера к каждому телевизору будет уходить свой собственный кабель.

Один совет по выбору типа. Если планируете занять все розетки в схеме звезда — подойдут и оконечные, и простые. Если же какая-то останется незадействованной — берите оконечные, чтобы не было помех на ТВ-экранах. Дело тут вот в чём. У оконечной розетки есть «встроенное» волновое сопротивление на 75 Ом, как в линии. И ей все равно, воткнут ли кабель в телевизор. Одиночная розетка не получила «своего» сопротивления для равновесия и заимствует его у телевизора. А когда подключённого приёмника нет, неуравновешенность розетки с линией отражается на экранах других ТВ в виде всяческих искажений изображения.

Плюсы «звёздного» подключения

  • Удобная разводка кабелей с креплением в распределительной коробке. Для монтажа хорошо и для проверки, всё в одной точке собрано.
  • Неисправность на одной линии не рушит всю систему, потому как линии независимые. Если какой казус с кабелем или розеткой приключится на одной ветке, остальные будут работать, как ни в чём не бывало.
  • Телевизионный сигнал теряет минимум мощности, а с усилителем, так и вовсе не теряет, а подпитывается добавочно.

Что касается значительного расхода кабеля при такой схеме, так это смотря как разводку делать. Хороший мастер «раскидает» кабель оптимально и разница с протяжкой в одну нитку будет минимальной.

Подключение по проходной схеме

Исходные данные имеем те же, один вход и несколько точек установки ТВ, которые надо обеспечить телесигналами. Проходная последовательная схема или «шлейф» — это прокладка одного кабеля с врезками проходных розеток. И установкой в качестве последней розетки — оконечной.

Проходные розетки сделаны по типу тройника, у них есть вход и 2 выхода, то есть розетка принимает сигнал и делит его на 2 ветки. На одну можно ставить кабель от телевизора, а на вторую конец кабеля к следующей проходной розетке. И цикл повторяется. Последней в этой цепочке устанавливается оконечная тв-розетка, которая замыкает контур. В неё даже не обязательно телик втыкать, но быть она должна.

Как уже было сказано, делать такую схему бесконечной нежелательно, мощность сигнала от точки к точке падает. И даже с установкой усилителя, при использовании правильного кабеля и нужных F-разъёмов может получиться так, что последние телевизоры будут показывать очень скверно. Несмотря на встроенную автосистему усиления и регулировки сигнала в приёмниках.

Полезный совет! Прежде чем сооружать любую схему, поинтересуйтесь у провайдера, сколько телевизоров можно ставить на линию бесплатно. Потому что, некоторые поставщики услуг это оговаривают, а превышение лимита нужно оплачивать. А если сделаете самовольно, то нарвётесь на штраф. Есть и такие фокусы, однако. Так что спрашивайте.

Со схемами худо-бедно определились, теперь давайте поговорим об установке.

Как установить телевизионную розетку

Да собственно так же как любую другую, аккуратно и на своё место.

Начнём с высоты, куда её ставить родимую. Сразу скажем — гоните в шею советчиков, любителей евростандартов и с их «15-ю сантиметрами от пола». Наша задача, спрятать хвосты питающих и антенных кабелей за телевизор, чтобы было красиво и удобно. А по евростандарту вам придётся вешать тогда телевизор к полу и оттуда же и смотреть.

Конечно, есть и такие любители обустройства домашних кинозалов, но их гораздо меньше чем тех, у кого телик висит на нормальной высоте.

Поэтому, ориентируйтесь на края телеэкрана, чтобы ни розетки, не шнуры наружу не торчали. А если кроме телеприёмника будут и другие девайсы подключаться, устанавливайте розетки в удобной доступности. Или придётся изображать обезьянку, пытаясь дотянутся до заветной точки питания.

Как выбрать ТВ розетку по типу монтажа

По-хорошему, все кабели желательно прятать в стены, как обычные питающие. Тогда и хвостов не будет нигде и повреждений в них. Скрытая прокладка — оптимальный вариант и при правильно выбранном кабеле, вы полностью забудете о её существовании. Если у вас сделана такая проводка или вы как раз в процессе ремонта, то берите и телевизионные розетки скрытой установки.

Но если ремонт не планируется, а телевизоров внезапно стало больше, прокладка будет наружная. Её можно сделать, используя плинтуса с каналами и кабель-каналы. В этом случае нужны накладные телевизионные розетки.

Как подключить ТВ розетку — 3 ошибки. Legrand, Schneider. Схемы подключение ТВ кабеля.

Слаботочных кабелей при домашней разводке сетей с каждым годом становится все больше. Сюда входят:

  • интернет кабели UTP и телефонные провода
  • кабеля для системы “Умный дом”
  • провода на акустику
  • сигнализация и видеонаблюдение

Если раньше все это прокидывалось попросту по полу, за мебелью, в плинтусах, то сегодня при ремонте квартиры, для слаботочки также штробятся стены и устанавливаются специальные розетки.

Рассмотрим более подробно установку ТВ розеток от таких фирм как Schneider Electric (серия Unica) и Legrand.

Подключение ТВ розетки Schneider Electric Unica

Технические характеристики телевизионных разъемов от Шнайдер Электрик:

Величина в децибелах указывает на ослабление или затухание сигнала.

Монтаж всех розеток необходимо начинать с разделки коаксиального кабеля. Оставляете в подрозетнике запас длиной 10-15см, остальное обрезаете.

Теперь самое главное определиться, сколько нужно снять изоляции. На какую глубину и сколько сантиметров.

Лучше всего замеры производить непосредственно на самой розетке. Для этого берет ее в руки, прикладываете провод чуть ниже смотрового отверстия и отмечаете маркером или ножом, линию реза на уровне пластиковой центральной вставки.

Срезать верхний слой изоляции можно как специально предназначенным инструментом

так и простым ножом.

Подобрать недорогую зачистку-стриппер для коаксиального кабеля можно на али-экспресс здесь.

Экран под изоляцией в телевизионных кабелях встречается в разных исполнениях:

  • только алюминиевая фольга
  • фольга с медной оплеткой
  • одна оплетка в виде тонких проводков

Если общий диаметр провода менее 7мм, то экран зачастую выворачивают наружу, чтобы обеспечить достаточный контакт с металлической поджимающей крышкой розетки.

Только имейте в виду, что со стороны внутренней части оболочки, фольга не проводит ток.

Отсюда проистекает основная ошибка многих электриков и телевизионщиков при подключении коаксиального кабеля – они прячут все жилки экрана за этой фольгой.

Поэтому, как минимум половина ее слоя должна быть вывернута верхней стороной наружу. В противном случае у вас попросту не будет контакта и ТВ сигнала.

Виды ТВ розеток

Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь.

Бывает еще одна стрелочка указывающая наверх.

Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.

Вообще бывают 3 типа телевизионных розеток:

  • оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)

Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.

Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.

Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.

Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.

Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.

Схема подключения нескольких телевизоров через проходные розетки:

Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением. Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

Подключение кабеля

Для подключения кабеля снимаете изоляцию с центральной жилы на 6-8мм. При этом от края внешней оболочки до места начала зачистки нужно отступить еще пару миллиметров.

Далее вставляете TV провод во внутрь розетки и через смотровое окошко контролируете, чтобы центральная жила до конца зашла в разъем.

В серии Unica он самозажимной, ничего затягивать здесь не нужно. В других марках может присутствовать зажимной винт, который необходимо будет предварительно ослабить и после, подтянуть отверткой.

Обращайте особое внимание, чтобы ”волоски” экрана нигде не соприкасались с центральной жилой.

Остается центральным винтом поджать сам кабель и поставить на место внешнюю накладку.

Если что-то не понятно и не получается, всегда можно обратиться к инструкции.

Подключение ТВ розетки Legrand Valena

Монтаж розетки, как обычно начинается с ее разборки. Наружная рамка здесь крепится на защелках. С обратной стороны пальцами надавливаете на них и снимаете рамку.

Далее требуется добраться до внутренней части розетки. Вставляете отвертку в прорезь и движением вверх открываете защитную крышку.

Внутри находится посадочное место под центральную жилу. Перед ней расположен клиновидный штырь, который загоняется под верхний слой изоляции.

Зачищаете коаксиальный кабель и оголяете центральную жилу на 8мм. При этом внешний экран полностью остается под слоем изоляции. Оголять проводки и фольгу не нужно

Вставляете кабель в розетку так, чтобы клин проник под внешнюю оболочку изоляционного слоя. Центральная жила при этом должна зайти в свое посадочное место.

Еще раз обратите внимание, что здесь не нужно оголять экран. Клиновидный упор сам заходит под изоляцию и образует контакт.

Убеждаетесь, что все контактные части розетки и кабеля надежно соприкасаются между собой:
  • центральная жила в посадочном месте
  • клин под изоляцией
  • провод плотно прижат к боковой рамке

После этого простым движением закрываете крышку. Далее рамку вместе с кабелем можно спокойно поворачивать в разные стороны и крепить на подрозетнике.

Подключение кабеля без ТВ розетки

А можно ли сделать выход телевизионного кабеля из стены также аккуратно как с розеткой, но при этом не используя ее? Можно, при этом вы еще получите 3 преимущества такого подключения:

  • не нужно покупать дорогостоящую TV розетку (экономия средств доходит до 5-ти кратной величины!)
  • нет необходимости в монтаже отдельного куска кабеля для подключения разъема телевизора к розетке
  • нет ухудшения качества сигнала. На F разъемах ДМВ диапазона сигнал затухает всего от 0,1 до 0,3 дБ.

Все это достигается путем применения обыкновенных заглушек. Изначально в стене закладываете достаточный запас кабеля, чтобы его хватило для прямого подключения к телевизору (1-1,5 метра).

В заглушке высверливаете отверстие по диаметру кабеля и выводите через него проводник.

Смотрится это все также красиво, как и на обыкновенной розетке.

Единственный минус — такого рода заглушки имеются не у всех производителей и могут отсутствовать на определенных сериях.

Ошибки подключения

Три наиболее распространенные ошибки которые допускают при подключении TV розеток:

1Использование розеток с резисторами в 75 Ом для кабеля цифрового телевидения.

Итог – полное отсутствие сигнала, либо плохое его качество.

Если у вас аналоговый сигнал, а несколько ТВ подключены последовательно через специальный разветвитель, то сопротивление здесь тоже будет лишним и лучше от него избавиться.

2Использование розеток с последовательным подключением без резисторов, в аналоговых сетях при наличии пустых разъемов.

Если в эти разъемы (розетки) не подключено никакого оборудования, на других телевизорах опять же будут плохо показывать некоторые из каналов и наблюдаться помехи.

3Полное ”заворачивание” всех жилок экрана верхним слоем фольги при разделке кабеля.

В итоге снаружи остается только внутренняя часть фольги, которая не является токопроводящей. Соответственно никакого контакта между экраном и разъемами розетки не будет.

Статьи по теме

ТВ розетка — разновидности и схемы подключения

Принципы установки розеток для тв и обычных разъемов схожи, так как в обоих случаях используется один и тот же тип подрозетника. Имеются лишь небольшие отличия по способу проведения монтажных работ. В этой статье мы подробно разберемся в том, как подключить тв розетку.

Разновидности телевизионных розеток

Существует две разновидности телевизионных розеток: окончательные (оконечные) и проходные. Также разъемы классифицируются по назначению: для наземного ТВ (обозначается как TV), для радио (R), для спутникового ТВ (SAT). Кроме того, в продаже встречаются комбинированные типы розеток: TV (45-1000 МГц), TV+R (92-108 МГц), TV+SAT (950-2500 МГц), TV+R+SAT.

Совет! Желательно, чтобы розетка была того же цвета, что и силовые разъемы — так будет легче вписать ее в интерьер. Если же розетки устанавливаются в единый блок, то не только цвет, но и производитель приборов должны быть одинаковыми.

Окончательные разъемы носят такое название, поскольку являются конечным узлом в сети. Этот вид тв розеток отличается сигналом повышенной четкости, отсутствием помех благодаря волновому сопротивлению, равному 75 Ом. Оконечные разъемы могут работать с несколькими стандартами: как по отдельности, так и в комбинации (TV, TV+R , TV+R+SAT).

Еще один тип разъемов — проходная тв розетка. Такие приборы применяется для приема сигнала и дальнейшей его транспортировки к другим точкам подключения. Передача сигнала между розетками осуществляется по коаксиальному кабелю. Устройство оснащается парой гнезд (по гнезду на входе и на выходе). Телевизор подключается на входе, а на выходе находится провод, направляющийся к другому потребителю. При этом последняя розетка в схеме всегда является окончательной. Проходные разъемы не применяются для построения схем, в которых распределяется спутниковый сигнал ввиду технической несовместимости с большей частью решений.

Проходная ТВ-розетка не отличается от оконечной с лицевой панели. Но на тыльной стороне присутствует два разъема со стрелками вход и выходк содержанию ↑

Схемы подключения

Существует множество схем подключения тв-разъема. Для обработки сигнала используется сплиттер. Данное устройство внешне выглядит как небольшая коробка и выполняет функцию разделения сигнала. Так же, как и в телефонных линиях, при передаче цифровых электрических сигналов не обойтись без их разделения.

Принцип работы сплиттера состоит в делении сигнала на одинаковые пакеты. Далее разделенные сегменты передаются на входную часть телевизионных разъемов. Сплиттер сконструирован таким образом, что для всех телевизоров, получающих сигнал, вне зависимости от их количества будет передаваться сигнал равнозначного качества. В результате в пределах одной квартиры отпадает смысл в отдельной антенне для каждого телевизора.

Подключение можно выполнить одним из двух способов:

  1. Схемой «звездочка», когда удаляется старый кабель, а новый прокладывается через сплиттер.
  2. Шлейфовой схемой.

Ниже мы разберемся в вопросе, как подключать розетку, при этом уделим внимание достоинствам рассматриваемых схем.

к содержанию ↑

Схема «звездочка»

В этой схеме используется сплиттер, выполняющий функцию разветвления сигнала, разбиения его на пакеты и усиления. Устройство ставится на входе кабеля в жилое помещение из подъезда. Далее осуществляется разводка потребителям антенных проводников. Установка тв розетки с помощью такой нехитрой технологии применяется чаще всего, поскольку сплиттер обеспечивает целый ряд преимуществ:

  1. Кабель располагается в технически защищенном месте, что имеет значение как при проведении монтажных работ, так и при дальнейших профилактических осмотрах.
  2. Сигнал отличается устойчивостью.
  3. Разделенные пакеты сигнала бесперебойно поставляются на все телевизионные приемники в квартире.

к содержанию ↑

Шлейфовое подключение

Этот способ монтажа тв розетки предполагает использование шлейфа. Основной кабель направляется к любому из имеющихся в доме телевизоров, а дальше осуществляется разводка на другие приемники прямо на разъеме. Разводка представляет собой ответвление на две или более частей (в зависимости от количества имеющихся телевизоров).

Подключение указанным способом называется шлейфовым. При этом разъемы, соединенные шлейфом, должны быть проходными, кроме последнего, который является оконечным.

Шлейфовая схема позволяет сэкономить на расходе кабеля, однако имеет она и минусы. Недостаток шлейфовой системы состоит в том, что на первом приемнике качество будет выше, чем на последующих. Однако при достаточной силе телевизионного сигнала разница будет практически незаметной. Кроме того, следует учитывать тот факт, что современная телевизионная техника снабжается возможностью усиления сигнала, причем происходит это в автоматическом режиме.

Шлейфовое подключения через проходные телевизионные розетки

Итак, неравномерность распределения сигнала в данном случае можно считать несущественным недостатком. Среди других минусов шлейфовой системы можно отметить такие:

  1. Схема, где имеются проходные и оконечная тв розетка, обойдется дороже стандартной схемы «звездочка».
  2. В случае разрыва цепи все последующие потребители лишаются телевизионного сигнала.
к содержанию ↑

Монтаж на примере розетки Schneider

В качестве примера разберем монтаж проходной розетки от французской компании «Schneider Electric» (модель розетки tv rj45). Задача состоит в подключении двух телевизоров к одному кабелю по проходной шлейфовой схеме.

При установке розетки для тв кабеля предусматриваем небольшой излишек самого кабеля — он должен выходить наружу из монтажной коробки. Далее зачищаем небольшой участок изоляционного материала на кабеле. При этом сохраняем в целостности центральную жилу и экранирующую оплетку.

Начинаем со снятия лицевой панели, немного откручиваем прижимающий болт. Это нужно, чтобы обеспечить свободный выход кабеля через отверстие.

На корпусе разъема имеются стрелки. Вставляем кабель до конца в направлении, указанном стрелками. Затем прижимаем кабель зажимающим винтом (закручиваем его). Кабель нужно надежно закрепить, но винт нужно закручивать с осторожностью, чтобы не передавить магистраль. Со вторым концом совершаем точно такие же манипуляции. Разъем устанавливаем таким образом, чтобы избегать перегибов на кабеле.

Обратите внимание! Перед монтажом телевизионной розетки следует провести осмотр участка фиксации провода на возможность короткого замыкания главной жилы с оплеткой.

Когда кабель вставлен и зафиксирован, надеваем лицевую панель. Фиксация панели осуществляется с помощью специальных фирменных защелок. Проверяем строительным уровнем точность установки разъема по горизонтали. Если все в порядке, окончательно фиксируем крепежными болтами панель и закрываем ее рамкой.

к содержанию ↑

Подключение разъема Lezard

Розетки от компании «Lezard» относятся к недорогим и отличаются хорошим качеством. Однако, выбирая продукцию «Lezard», нужно учитывать наличие на ней печатной платы. Дело в том, что платы оснащаются таким компонентом, как конденсатор. Эта деталь находится рядом с фиксатором центральной жилы и разъемом для кабельного подключения. Конденсатор непроницаем для питающего напряжения, которое должно поступать на активную антенну. Поэтому такие разъемы подходят исключительно для пассивных антенн.

Если все же имеется желание приспособить такую розетку под активную антенну, нужно вместо фильтрующего конденсатора поставить стандартный проводник. Делается это путем закорачивания и запаивания кусочка медной проволоки вместо конденсатора.

Само подключение ТВ розетки состоит в монтаже сигнального проводника тв-кабеля в центральной розеточной клемме. Также нужно зафиксировать экран скобкой.

Обратите внимание! Нельзя допускать замыканий главного проводника, пропускающего сигнал, с оплеткой. В противном случае будет нарушен экран, предохраняющий от потерь телевизионного сигнала в кабеле.

к содержанию ↑

Подключение разъема Legrand

TV розетка от французского производителя «Legrand» отличается удобством подключения, но и довольно дорого стоит.

При подключении разъема центральную кабельную жилу фиксируем в специальном пружинном фиксаторе. Фольгированную оплетку прижимаем к корпусу с помощью откидного крепления.

Вывод

Как видите монтаж ТВ розетки дело достаточно простое и не требует специальных знаний. Главное тут правильно определиться со схемой подключения и верно выбрать розетку. Ведь если вы в схему звезда установите проходную розетку ваше качество сигнала заметно снизится. В результате вы останетесь недовольны и будете «грешить» на качество розетки.

Как выбирается и подключается накладная розетка телевизионная

Виды телевизионных розеток

Специальная розетка для телевизора в последнее время находит все более широкое распространение. Ведь современные принципы строительства предполагают максимальное скрытие любых инженерных сетей.

И такие ТВ розетки хорошо вписываются в данную тенденцию. Но при выборе и монтаже таких, казалось бы, незамысловатых устройств, часто допускают серьезные ошибки, в связи с чем портится телевизионный сигнал и многие разочаровываются в современных технологиях. Поэтому в нашей статье мы рассмотрим не только то, как подключается розетка телевизионная накладная, но и выбор и схемы подключения таких розеток.

Выбор ТВ розеток

Прежде всего, остановимся на выборе. Ведь именно на этой стадии большинство наших граждан допускают принципиальные ошибки, а консультанты в магазинах либо не обладают должным уровнем знаний, либо просто не хотят им помочь.

Итак:

  • Прежде всего, вам необходимо определиться, скрытая или накладная ТВ розетка вам нужна. Это определяется исходя из способа монтажа и в принципе целиком зависит от ваших пожеланий и возможностей.
  • Следующим важным фактором выбора является тип розетки. Это может быть проходная или оконечная. Оконечная розетка представляет собой конечную точку на конце кабеля. Проходная розетка используется как оконечная и как место соединения для дальнейшего разветвления сети. Поэтому, если данная розетка является конечной точкой, то выбираем оконечную розетку. Если предполагается от этой розетки прокладывать сеть к другим розеткам, то приобретаем проходную розетку.

Выбираем ТВ розетку

  • Теперь определяемся, для какого типа соединений предназначена данная розетка. Ведь телевизионная накладная розетка может быть предназначена для соединения «звезда» или для подключения шлейфом. Пока оставим этот вопрос, схемы подключения телевизионных розеток мы рассмотрим ниже.
  • Теперь поговорим об уровне сигнала. Ведь в зависимости от диапазона частот, в котором способна работать розетка, зависит и возможность приема определенных сигналов. Так метровые волны подаются в диапазоне 30 – 300МГц, а дециметровые волны — в диапазоне 300 – 1000МГц. Уровень же сигнала вашей телевизионной розетки указан на упаковке и во многом зависит от типа разъёма розетки и стандарта согласно которого она изготовлена.

Обратите внимание! Каждая определенная розетка делается под определенный стандарт. Наиболее распространенным является EN50083­7, который регулирует параметры в диапазоне частот 30 – 2150МГц, стандарт DOCSIS v.2.0, который регулирует параметры в диапазоне частот 47 — 862МГц и, конечно, наш ГОСТ Р 52023 для частот 40 – 1000МГц.

  • Следующим важным параметром, который следует учесть при выборе розетки, является падение уровня сигнала на розетке. Данный параметр также должен быть указан на розетке. Обычно для оконечных он колеблется от 1 до 2 дБ, а для проходных от 10 до 15 дБ. Этот параметр особенно важен при монтаже розеток по схеме шлейфа.

Обратите внимание! Согласно стандарту CENELEC EN 50083-7, оптимальным уровнем сигнала считается 57 – 74 дБ, а согласно ГОСТ 28324-89 сигнал в 57 – 83дБ. Некоторые кабельные провайдеры доводят данный показатель до 95 дБ, но целесообразность и цена такого решения вызывают сомнения, ведь это может привести даже к падению качества сигнала.

Выбор схемы соединения ТВ розеток

Как мы уже отмечали выше, на данный момент существует два основных вида соединения ТВ розеток. Это «звезда» и соединение шлейфом, или, как его еще называют, проходная схема.

Последний вариант можно использовать только для подключения аналогового телевидения, ведь уровень падения сигнала в нем достаточно велик.

Подключение ТВ розеток по схеме шлейфа

Для подключения по схеме шлейфа используются проходные розетки и только последняя телевизионная розетка накладная может быть оконечного типа. Каждая последующая розетка запитывается от предыдущей, что значительно сокращает расход кабеля и упрощает монтаж.

На фото представлена схема подключения шлейфом

  • Главным недостатком такого соединения является уровень падения сигнала. И чем больше розеток в шлейфе, тем больше уровень падения. Поэтому применять данный способ для подключения более чем 5 розеток не рекомендуется.
  • Чтоб снизить потери уровня сигнала при данном типе соединения, рекомендуют применять качественный кабель, а также приобретать розетки с F разъёмом, который обеспечивает более высокое качество.
  • В качестве положительного момента стоит отметить, что большинство современных телевизоров содержат собственные системы усиления сигнала, которые позволяют не только усиливать, но и регулировать уровень сигнала.

Подключение ТВ розеток по схеме звезды

В схеме подключения «звезда» все розетки должны быть оконечного типа. Запитываются они от специального сплиттера, который в зависимости от ваших пожеланий может иметь любое четное количество выходов.

Если уровень сигнала для питания сплиттера недостаточный, то перед ним устанавливают усилитель, который обеспечивает должный уровень сигнала на подаче.

Схема подключения ТВ розеток звездой

  • Данная схема нашла наиболее широкое применение. Ведь она обеспечивает высокий уровень сигнала как для аналогового, так и цифрового телевидения. При поступлении на сплиттер сигнала низкого качества в схеме возможно предусмотреть усилитель на питающем телевизионном кабеле.
  • При данной схеме каждый телевизор и розетка будут получать практически одинаковый уровень сигнала. При этом помехи, выдаваемые телевизором, не будут оказывать практически никакого влияния на другие подключенные телевизоры.

Обратите внимание! Достаточно часто на различных форумах можно увидеть совет о необходимости демонтажа всей электроники в ТВ розетке. Как объясняют «горе специалисты», это приведет к снижению уровня потерь в розетке. Но это совсем не так. Дело в том, что каждый телевизор выдает в сеть помехи, которые могут проявляться в виде наложенного изображения на соседних телевизорах. При этом, если работает сразу несколько ТВ, уровень помех увеличивается. Дабы не допускать этого и предназначены специальные сопротивления.

  • К недостаткам такой схемы наша инструкция относит больший расход кабеля, а также необходимость большего количества штроб. Ведь чтобы в телевизионном кабеле не возникло помех, их рекомендуется прокладывать отдельно от силовой проводки. Кроме того, не рекомендуется совместная прокладка подходящего и отходящего кабеля от сплиттера.

Подключение телевизионных розеток

Если вашу ТВ розетку вы собрались подключать своими руками, то данная процедура не должна у вас вызвать трудностей. Проще всего подключить оконечную розетку, но и проходная не должна вызвать у вас проблем. Но чтобы исключить любые вопросы, давайте разберем каждую из этих розеток отдельно.

Подключение оконечной ТВ розетки

Оконечная ТВ розетка может быть накладного или скрытого типа. Если у нас применяется скрытый способ прокладки, то предварительно необходимо выполнить работы по монтажу закладной части розетки.

Подключение оконечной ТВ розетки

Итак:

  • Прежде всего, нам следует вскрыть розетку. В зависимости от модели лицевая часть розетки может крепиться на винтах или зажимах. Первый вариант более долговечен, но в связи с тем, что вскрывать розетку нам необходимо только при монтаже, данный вопрос не принципиален.
  • Теперь следует разделать кабель. Дабы видео-сигнал был должного уровня, сделать это следует правильно. Для этого сначала зачищаем кабель до основной медной жилы, а затем дальше по длине выполняем зачистку до оплетки.
  • Разные виды розеток имеют разные способы крепления. Некоторые имеют зажимное, некоторые винтовое крепления кабеля. Как не парадоксально, второе — более предпочтительно, так как при зажимном способе крепления со временем не будет происходить отпуска контактов.
  • После закрепления провода закрываем лицевую панель розетки, и можно осуществлять проверку.

Подключение проходной ТВ розетки

Если предполагается проходная розетка и телевизор будет подключаться к ней и последующим точкам, то принципы монтажа в целом практически идентичны варианту подключения оконечной розетки. Исключение составляет только подключение телевизионного кабеля, идущего к следующей розетке. Поэтому мы рассмотрим только данную процедуру.

Подключение проходной ТВ розетки

  • Итак, мы подключили приходящий кабель так же, как и в варианте оконечной розетки. Не выполняем только пункт по установке лицевой панели.
  • Теперь выполняем зачистку кабеля, идущего к следующей розетке. Делаем это особенно тщательно, ведь именно здесь переходные сопротивления дают наибольшее падение уровня сигнала.
  • Производим подключение отходящего кабеля. Его крепление обычно выполнено по тому же принципу, что и крепление питающего кабеля. При этом обращаем особое внимание на то, чтобы проводки оплетки не касались основного медного проводника кабеля.
  • После этого можем производить подключение последующей розетки на отходящем кабеле и производить опробование нашей телевизионной сети.

Вывод

Казалось бы, вопрос подключения ТВ розетки не так уж сложен. Но как видите, он тоже содержит немало нюансов. На них часто не обращают внимания и затем грешат на кабельщиков, обвиняя их в плохом сигнале. Но достаточно часто проблема кроется в нашей квартирной разводке, и выполнение правил, описанных в нашей статье, позволит вам избежать этого.

Модуль веб-сервера

Wifi с TF Socket Руководство пользователя

1 Модуль веб-сервера Wifi с TF Socket Руководство пользователя Sure Electronics Inc. MB-CM14117_Ver1.0

2 МОДУЛЬ ВЕБ-СЕРВЕРА WIFI W TF ГНЕЗДО РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Содержание Глава 1.Обзор Обзор Возможности Быстрый запуск Сохранение всех файлов на карте Micro SD Подключение Установка драйвера CP2102 Обзор веб-страницы … 6 Глава 2. Сведения об оборудовании … 7 Глава 3. Конфигурация Режим инфраструктуры Режим Adhoc Режим Hyper Terminal … 8 Глава 4. Функции Демонстрационная веб-страница Мониторинг состояния Светодиоды Управление Пример использования конфигурации команд в режиме AD-HOC Просмотр текущего состояния Отправка данных на веб-страницу Глава 5. Механический чертеж … 14 Глава 6. Приложение Набор команд при отказе подключения WiFi Автономные команды Команда puthttp Команды iwconfig Команды ifconfig Команды iwpriv Глава 7.Свяжитесь с нами Sure Electronics Inc. MB-CM14117_Ver1.0_Page i

3 Модуль веб-сервера Wifi с разъемом TF ПРИМЕЧАНИЯ: Версия продукта: Ver 1.0 Версия документа: Ver 1.0 MB-CM14117_Ver1.0_Page ii Sure Electronics Inc

4 МОДУЛЬ ВЕБ-СЕРВЕРА WIFI W TF SOCKET РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Глава 1.Обзор 1.1 Обзор Спасибо за использование этого модуля веб-сервера WiFi от Sure Electronics. Это демонстрационная плата для оценки возможности подключения к Wi-Fi с использованием PIC24FJ256GB106 и MRF24WB0MB, который является сертифицированным агентством модулем радиоприемопередатчика IEEE Wi-Fi с разъемом ufl для внешней антенны, соответствующей схемой и поддерживает Wi-Fi с бесплатным TCP / Стек протокола IP. Он может просто продемонстрировать вам функцию модуля веб-сервера на базе Microchip TCP / IP Stack v5.25. После настройки вы можете просматривать веб-страницу демонстрационной платы, введя IP-адрес.Конечно, вы также можете напрямую войти в браузер. На странице показаны две функции: мониторинг состояния и управление светодиодами. РИСУНОК 1-1 ОБЗОР Sure Electronics Inc. MB-CM14117_Ver1.0_Page 1

5 Модуль веб-сервера Wi-Fi с разъемом TF РИСУНОК 1-2 ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ Примечание. Все диаграммы в этом руководстве приведены только для справки. 1.2 Характеристики Питание от мини-кабеля USB Сохранение веб-страниц на карте micro SD Поддержка динамического отображения страниц Беспроводная сеть Wi-Fi, настраиваемая через интерфейс UART Мониторинг состояния через веб-интерфейс Управление светодиодами через Интернет 1.3 Быстрый старт Сохранение всех файлов на карту Micro SD Как показано ниже, сохраните все файлы в WebPages.zip, предоставленном в корневой каталог карты Micro SD. РИСУНОК 1-3 СОХРАНЕНИЕ ВЕБ-СТРАНИЦ Корневой каталог карты micro SD MB-CM14117_Ver1.0_Page Sure Electronics Inc

6 Обзор Подключение Следуйте рисунку и шагам ниже для подключения. РИСУНОК 1-4 СХЕМА ПОДКЛЮЧЕНИЯ 1. Подключите внешнюю антенну к модулю Wi-Fi на задней стороне платы Wi-Fi 2.Здесь представлен модуль преобразователя (DB-UC001-A), который помогает поддерживать связь между модулем Wi-Fi и ПК. Подключите модуль Wi-Fi и плату преобразователя с помощью трех проводов Dupont. Подключите плату преобразователя к ПК с помощью кабеля USB. Ниже приведено подробное описание платы преобразователя и описание контактов платы Wi-Fi. РИСУНОК 1-5 ВЕРХНИЕ ЗАКРЫТИЕ КОНВЕТЕРНОЙ ПЛАТЫ Sure Electronics Inc. MB-CM14117_Ver1.0_Page 3

7 Модуль веб-сервера Wifi с гнездом TF ТАБЛИЦА 1-1 ОПИСАНИЕ ПИН ПЛАТЫ WIFI Номер контакта Название Описание 1 GND Земля 2 RTS Запрос на отправку 3 + 5V + 5V питание 4 RXD Получение данных 5 TXD Передача данных 6 CTS Готово для отправки Контактное соединение между платой преобразователя и платой Wi-Fi выглядит следующим образом: GND (контакт 1 модуля Wi-Fi) <-----> GND платы преобразователя RXD (контакт 4 модуля Wi-Fi) <------> TXD платы преобразователя TXD (контакт 5 модуля Wi-Fi) <------> RXD платы преобразователя Примечание. Закрепите каждое соединение, затягивая винты клеммной колодки с помощью отвертки.3. Вставьте карту micro SD в гнездо и включите плату Wi-Fi через порт USB mini B. Установка драйвера CP2102 Драйвер CP2102 помогает установить канал связи между платой Wi-Fi и ПК с помощью преобразователя, поэтому его необходимо сначала установить. Его можно загрузить по ссылке. Полное название загруженного драйвера CP2102 — CP210x_VCP_Win2K_XP_S2K3.exe. Дважды щелкните его, и отобразится следующее: Щелкните Далее>, чтобы продолжить. MB-CM14117_Ver1.0_Page Sure Electronics Inc

Стоимость установки телевизионной антенны на 2020 год

Сколько стоит установка телевизионной антенны?

Средняя стоимость установки совершенно новой телевизионной антенной системы составляет около 200 фунтов стерлингов.Эта цена включает новую антенну стандартного размера, штангу, новый кабель и замененную розетку для телевизора. Простая замена антенны с использованием существующей стойки, кабелей и розетки будет намного дешевле, обычно от 80 до 100 фунтов стерлингов.

Существует ряд различных затрат, которые необходимо учитывать при определении ваших расходов. Сюда входят затраты на рабочую силу, установку и поставку, которые будут варьироваться в зависимости от уровня сигнала в вашем доме, продолжительности установки и любых необходимых дополнительных материалов.

Стоимость установки антенны

Ниже приведены приблизительные затраты на наем специалиста для установки или замены телевизионной антенны.

ОПИСАНИЕ ЗАДАНИЯ СРЕД. СТОИМОСТЬ ПРОДОЛЖИТЕЛЬНОСТЬ
Установить новую наружную телевизионную антенну £ 200 4-6 часов
Установить новую внутреннюю антенну для ТВ £ 40 1-2 часа
Заменить аналоговую наружную ТВ-антенну £ 100 2-3 часа
Заменить аналоговую домашнюю ТВ-антенну £ 20 1-2 часа
Установить дополнительную ТВ-антенну £ 100 2-3 часа
Заменить ТВ-антенну тарелкой £ 250 2-3 часа

Затраты на поставку

Затраты на рабочую силу и установку легко подсчитать, так как они обычно рассчитываются на основе времени, затраченного на работу.Стоимость поставки будет зависеть от нескольких факторов, хотя основные расходные материалы, которые вам понадобятся, включают:

Цены на телевидение в эфире

ТИП АНТЕНА ЦЕНА ПРИМЕНЕНИЕ
Яги антенна от 35 до 50 фунтов Обеспечивает хороший диапазон сигнала.
Бревенчатая периодическая антенна от 28 фунтов стерлингов до 42 фунтов стерлингов Хорошо подавляет импульсные шумы, вызывающие потерю сигнала.
Антенна с высоким коэффициентом усиления от 20 фунтов стерлингов до 45 фунтов стерлингов Обеспечивает один из самых высоких уровней сигнала.
Сгруппированная антенна от 26 фунтов стерлингов до 35 фунтов стерлингов Равномерно распределяет сигнал по группе каналов.
Внутренняя антенна от 15 до 35 фунтов Цифровая совместимость с наилучшим возможным изображением.
Антенна на чердаке от 22 фунтов стерлингов до 42 фунтов стерлингов Устойчивое сигнальное решение, защищенное от погодных условий.

Воздушные мачты

Чтобы обезопасить вашу антенну, специалист установит ее на антенной мачте. Обычно они состоят из стали, сплава или алюминия. Тип мачты или опоры, которые вы выберете, будет зависеть от типа антенны, материала и размера. Чаще всего используются опоры для домашних телевизионных антенн размером 6 футов на 2 дюйма, хотя в некоторых случаях вы найдете мачты меньшего или большего размера.

Взгляните на эту разбивку стоимости антенных опор размером 6 футов x 2 дюйма из стали, сплава и алюминия, чтобы решить, какой вариант лучше всего подходит для вас.

ТИП ВОЗДУШНОЙ СТОЙКИ СРЕД. ЦЕНА НА ПОЛЮС
Сталь £ 5
Сплав £ 9
Алюминий £ 10

Кронштейны

Для закрепления антенны вам понадобятся кронштейны, чтобы антенна оставалась на месте в течение длительного периода.Выбранный вами авиационный специалист должен убедиться, что кронштейны соответствуют размеру мачты, которую они используют. Например, если у вас шестифутовый столб, вам потребуется сварной настенный кронштейн не менее 6 дюймов. Для кронштейна этого размера вы должны ожидать, что заплатите около 5 фунтов стерлингов.

Антенные кабели

Выбранный вами специалист по авиационной технике может посоветовать вам замену коаксиальных кабелей для улучшения радиочастоты. Этот тип кабеля часто используется телекомпаниями для подключения спутника к вашему телевизору.Если ваши кабели старые и изношенные, возможно, вы захотите заменить их. Этот тип кабеля измеряется по радиоведущему номеру. Для вашего дома вам понадобится либо

Лучшая цена mini tf socket — отличные предложения на mini tf socket от глобальных продавцов mini tf socket

Отличные новости !!! Вы попали в нужное место для розетки mini tf. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта топовая мини-розетка tf в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели розетку mini tf на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в разъеме mini tf и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести mini tf socket по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.

Добавить комментарий

Ваш адрес email не будет опубликован.
