Установка счетчика воды своими руками: Как самостоятельно установить счетчики воды: схемы установки своими руками

Установите измеритель с помощью соединителей ¾ дюйма. Используйте шаровые краны с каждой стороны расходомера.

Все правильно с первого раза: руководство по установке счетчика воды

Автор: Эверетт Дж. Прескотт, 7 ноября 2017 г., 9:39

При установке нового счетчика воды будьте особенно внимательны, чтобы обеспечить правильную работу делается правильно с самого начала. Неосторожные ошибки, допущенные во время установки, могут повредить новый счетчик воды и соединения линии подачи, а также потенциально нанести значительный материальный ущерб в случае утечки и оставления без присмотра. Как правильно пройти весь процесс, не беспокоясь о потенциальных проблемах, которые могут возникнуть? Вот несколько общих рекомендаций, которым следует следовать при установке большинства водомеров.

Правильно работающий клапан сервисной линии важен для завершения этого процесса. Как правило, есть два варианта; клапан линии обслуживания, расположенный снаружи (обычно на границе участка или приямка счетчика или рядом с ним), или клапан линии, расположенный внутри жилища, в подвале или механическом туалете. Вот некоторые из самых важных вещей, которые вам нужно знать об установке счетчиков

Независимо от того, будет ли установка заменять существующий счетчик или установить новый счетчик, обратите внимание на следующее;

• Перед обрезкой труб или удалением всего, что вы выполняете, необходимо убедиться в том, что клапан линии, на который вы полагаетесь, работает должным образом.
• Это делается путем снятия перегородки в кране подачи холодной воды в жилище и опускания этого крана в медленном или среднем темпе.
• Закройте кран на линии подачи и проверьте кран, чтобы убедиться, что подача воды отключена.
• Кран холодной воды можно оставить частично открытым, так как после завершения установки процесс обратится.

При замене существующего счетчика;

• Выключите линию подачи воды, как указано выше.
• У нового водомера такая же укладочная длина? Если да, то процедура довольно проста.
• Как правило, все, что требуется, — это новые резиновые прокладки счетчика подходящего размера и полумесяц
  или трубный ключ.
• Если заменяемый счетчик имеет другую закладную длину, имеется ряд адаптеров, доступных для модернизации пространства для размещения нового счетчика, в том числе фланцы Space-Saver (с красной маркировкой Hedtrademarked) для счетчиков большего размера, которые значительно облегчат этот процесс. легче.
• Перед установкой нового счетчика всегда медленно спускайте воду, чтобы промыть линию обслуживания, чтобы убедиться, что в линии нет ржавчины или отложений.
• Проверить водомер на правильность направления потока. Счетчик будет иметь какой-то индикатор направления потока, расположенный сверху или по бокам счетчика. Затем установите новый счетчик и резиновые прокладки.
• Для правильной установки никогда не используйте гаечный ключ для начала резьбовых соединений. Всегда запускайте соединения счетчика вручную, чтобы убедиться, что соединения не имеют перекрестной резьбы.
• В большинстве случаев уплотнения соединений с резиновыми прокладками изготавливаются вручную, затягивая переходники расходомера, а затем завершая герметичное уплотнение с помощью гаечного ключа. Как правило, все, что требуется после затяжки вручную, — это дополнительная четверть оборота для уплотнения прокладок.
• Чтобы повторно активировать линию обслуживания после установки счетчика, рекомендуется, чтобы кран холодной воды был частично открыт.
• Слегка откройте вентиль линии обслуживания, чтобы воздух из системы мог быть удален через открытый кран холодной воды.Как только весь воздух будет удален из системы, закройте кран и проверьте счетчик воды и принадлежности на предмет утечек. Очистите все соединения сухой тканью и еще раз проверьте наличие видимой влаги.
• Обязательно полностью откройте клапан линии подачи.
• Потратьте несколько минут, чтобы налить немного воды в жилище, чтобы убедиться, что счетчик регистрирует и течет в правильном направлении.

В новой установке счетчика;

• Выключите линию подачи воды, как указано выше.
• Для установки нового водомера потребуются дополнительные переходники для счетчиков, которые доступны в различных типах и размерах в зависимости от материала водопроводной трубы и размеров счетчика. Примерами различных принадлежностей для счетчиков являются счетчики, муфты для счетчиков и фланцы для счетчиков. ПРИМЕЧАНИЕ. Ознакомьтесь с местными нормативами, обратные клапаны часто требуются как часть установки счетчика.
• Перед установкой нового счетчика всегда медленно спускайте воду, чтобы промыть линию обслуживания, чтобы убедиться, что в линии нет ржавчины или отложений.
• Проверить водомер на правильность направления потока. Счетчик будет иметь какой-то индикатор направления потока, расположенный сверху или по бокам счетчика. Затем установите новый счетчик и резиновые прокладки.
• Для правильной установки никогда не используйте гаечный ключ для начала резьбовых соединений. Всегда запускайте соединения счетчика вручную, чтобы убедиться, что соединения не имеют поперечной резьбы.
• В большинстве случаев соединительные уплотнения с резиновыми прокладками изготавливаются вручную, затягивая переходники расходомера, а затем завершая герметичное уплотнение с помощью гаечного ключа. Обычно после ручной затяжки требуется всего лишь дополнительная четверть оборота для герметизации прокладок.
• Чтобы повторно активировать линию обслуживания после установки счетчика, рекомендуется, чтобы кран холодной воды был частично открыт.
• Слегка откройте вентиль линии обслуживания, чтобы воздух из системы мог быть удален через открытый кран холодной воды. Как только весь воздух будет удален из системы, закройте кран и проверьте счетчик воды и принадлежности на предмет утечек. Очистите все соединения сухой тканью и еще раз проверьте наличие видимой влаги.
• Полностью откройте кран на линии подачи.
• Потратьте несколько минут, чтобы налить немного воды в жилище, чтобы убедиться, что счетчик регистрирует и течет в правильном направлении.

Мы можем помочь сделать правильный выбор, который лучше всего подходит для ваших решений по измерениям. Зная, что вам нужно сделать для установки нового водомера, вы можете гарантировать, что работа будет выполнена правильно с первого раза без повреждения системы или счетчика. Итак, какой измеритель лучше всего подходит для вашей ситуации? Следует ли вам использовать ручной измеритель считывания или тот, который совместим с AMR / AMI? Что делать, если вы заменяете старый счетчик, а новый не подходит? Независимо от того, какой у вас вопрос, команда EJP всегда готова помочь.Пожалуйста, не стесняйтесь обращаться к нам сегодня для получения дополнительной информации или с любыми вопросами.

Способов установки счетчиков воды. Установка водомера своими руками.

Тарифы на услуги ЖКХ растут с каждым годом, и если раньше люди соглашались платить по «средней» стоимости (среднее количество воды, которое человек потребляет в месяц), то сегодня их не устраивают и они только хочу платить за то, что реально использовалось. Для этого подводка оснащена счетчиками воды.Характерно, что сразу после установки такие устройства должны быть опломбированы управляющей компанией, иначе их показания не будут считаться действительными.

Еще одна причина покупки счетчиков — намерение государства в ближайшее время поставить их всем пользователям централизованного водоснабжения (конечно, за счет самих пользователей). Так или иначе счетчик придется установить, и как это сделать правильно, и пойдет речь в этой статье.

Чтобы узнать, действительно ли можно сэкономить со счетчиком, нужно взвесить достоинства и недостатки этого устройства.

Допустим, в квартире прописано пять человек, а реально живут только двое. В этом случае вам придется оплачивать «среднее» ежемесячное потребление каждого зарегистрированного арендатора, что крайне невыгодно, потому что если, например, было использовано четыре кубометра воды, то вам придется платить все десять.Здесь водомер действительно удешевит коммуналку.

Если количество жильцов в квартире такое же, как прописанное официально, то после установки водомера стоимость снизится примерно на треть.

Важно! Бывают ситуации, когда использование счетчика нецелесообразно. В первую очередь это квартира, в которой количество реальных жителей превышает количество зарегистрированных. Здесь по понятным причинам лучше платить «средние счета».

Буква закона

С юридической точки зрения установка счетчиков воды своими руками не запрещена, хотя и имеет свои нюансы.

Важно! Все это необходимо учесть перед установкой.

Взвесив все за и против, можно переходить к установке.

Этап 1. Препарат

Сначала вам необходимо связаться с местным водоканалом, чтобы получить технические требования к устройству.Затем покупается сам счетчик (обязательно с оттиском на пломбе).

Этап 2. Проверка счетчика воды

Для проверки необходимо обратиться в офис КИПиА или Горводоканала, но при желании можно воспользоваться услугами частной лицензированной компании. По окончании встречной проверки в сопроводительном листе данных будут показаны отметки в соответствующих полях и печать отдела, после чего владелец будет уведомлен о дате печати.

Важно! Повредить пломбу КИП невозможно, так как такой счетчик в Горводоканале не примут. Характерно, что прибор можно вернуть в КИПиА даже без заводской пломбы, но без пломбы отделения показания будут считаться недействительными.

Этап 3. Выбор места для установки

Счетчик необходимо разместить как можно ближе к входу водопровода в квартиру.Место входа зависит от планировки дома, поэтому особых требований в данном случае нет. На осмотр приедет уполномоченный инспектор, который подберет оптимальное место для установки, но при желании это можно сделать и раньше.

В городских квартирах счетчики обычно устанавливают рядом с туалетом, но если трубы лежат на полу, то прибор нужно устанавливать только в ванной, так как вряд ли он скроет следы монтажных работ в туалете .

Если говорить о частных домах, то к ним требования намного строже. Счетчик должен быть установлен не дальше 20 см от въезда на трассу, а все имеющиеся на участке колодцы должны быть капитальными и закрытыми крышкой (последняя также должна быть опломбирована).

Этап 4. Принадлежности

Чтобы при установке не возникло проблем, для начала нужно определиться с назначением каждого элемента конструкции.

Помните! Запорный кран должен быть либо открытым, либо закрытым, полуоткрытого положения быть не может.Если планируется частичное перекрытие, необходимо установить клапан.

Этап 5. Установка счетчика воды

После покупки всего необходимо внимательно прочитать инструкцию. В техническом паспорте указывается длина прямых участков трубопровода до места установки и после нее.

Последовательность дальнейших действий должна быть следующей.

Шаг 1. В первую очередь, нужно выстроить все компоненты в линию, чтобы не было неприятностей в будущем: сначала запорный вентиль, потом сетчатый фильтр, сам счетчик и, наконец, обратный клапан. .Стрелка нанесена на каждый из элементов. Необходимо следить за тем, чтобы все стрелки указывали в одном направлении.

Шаг 2. Затем детали соединяются «всухую» для правильного расчета оборотов. На кран навинчивается фильтр, параллельно подсчитываются витки (их часто не больше пяти). Отмечено, по какому счету отстойник находился внизу. Затем части раскручивается, уплотнитель берется (простой белья жгут подходит) и наматывал на фильтрующий элемент из крана.

Уплотнение следующее:

• прядь жгута выравнивается и скатывается в нитку миллиметровой толщины;
• нить обмотана шнурком;
• затем наносится сантехническая паста и заводится кран (сильно затягивать не нужно, иначе соединение может лопнуть).

Важно! Вместо пакли можно использовать уплотнительную пасту Unipak или специальную полиамидную нить Tangit Uni-losk.

Шаг 3. Обычно вместе с водосчетчиками поставляются уплотнительные кольца и «американки» (соединительные трубки с накидными гайками). Можно уйти из «американца», но нужно покупать новые кольца. Для счетчика горячей воды необходимо использовать прокладки из паронита, для холодного можно взять обычную резину.

На герметичную резьбу фильтра навинчивается первая форсунка, после чего устанавливается счетчик. Второй подключается к обратному клапану. Результат должен быть таким:

• рабочее колесо направлено вниз;
• отстойник — верхний;
Шкала счетчика
• — аналогично;
• крановый выключатель — тоже вверх.

Шаг 4. После подключения всех элементов перекрывается вода, и счетчик врезается в ствол.

Важно! В многоквартирных домах перекрывать воду может только представитель водопровода.

Сначала измеряется длина готовой конструкции, после чего измеряется аналогичный участок трубопровода. Перед обрезкой следует поставить под трубу некоторую посуду, так как может протечь вода.

Шаг 5.При подключении счетчика к подводке могут возникнуть определенные трудности. Если леска металлическая, то требуется нарезка резьбы, к тому же в этом случае нужно измерять расстояние с предельной точностью, ведь металл, в отличие от пластика, не гнется.

По возможности заменяют весь участок пластиковыми трубами, но для перевода металлического трубопровода на пластиковый потребуются специальные фитинги-переходники.

Шаг 6. Проверка работоспособности

По окончании установки проверяется работа всей системы.Подача воды возобновляется, и кран откручивается. Если после этого течь не образовалась, а счетчик воды исправен, то можно вызвать сотрудника канала водоснабжения. Он проведет осмотр, сделает соответствующие отметки в техническом паспорте устройства и поставит печать.

Фильтр иногда пломбируется, но в этом нет необходимости. После ввода счетчика в эксплуатацию необходимо оплатить услуги водоснабжения по его показаниям.

Об интервале поверки водомера

Буквально несколько лет назад в России отменен интервал поверки счетчиков воды. До принятия Постановления № 821 (утверждено в феврале 2004 г.) счетчики горячей воды должны были проверяться каждые пять лет, а счетчики холода — каждые четыре года. Стоимость такой проверки доходила до 1,5 тысячи рублей, что было равносильно покупке нового устройства. Сервисные фирмы прибегали ко всем доступным методам, чтобы убедить граждан воспользоваться их услугами.

Сегодня таких ограничений больше нет, и счетчики воды можно эксплуатировать до тех пор, пока они не выйдут из строя.

Выводы: требования управляющих компаний об обязательной поверке счетчиков утратили юридическое основание. Другими словами, в таких услугах можно отказаться.

выводы

Как видите, для установки водомера своими руками не нужны особые материальные или трудовые затраты. Самое сложное в этом случае — бюрократические проволочки, сбор и согласование различных документов, подача заявления и т. Д.Стоит помнить, что правильность показаний счетчика необходимо время от времени проверять (заполните два 10-литровых ведра и посмотрите, прикручен ли счетчик на 20 л или больше / меньше).

Более подробное ознакомление с нюансами монтажа смотрите в тематическом видеоматериале.

Видео — Установка водомера своими руками

В условиях постоянного роста стоимости услуг водоснабжения как частных домов, так и государственных квартир каждый домовладелец задумывается о возможности сэкономить.Совсем недавно этим мало кто интересовался, и все просто платили за усредненные показатели, не задумываясь о том, сколько воды было потрачено. Но в контексте современных реалий платить за неиспользованные ресурсы считается расточительным.

Поэтому в целях экономии и контроля потребляемых водных ресурсов многие домовладельцы устанавливают счетчик воды на входе водопровода. В этом случае нужно побеспокоиться, чтобы оборудование проверили и опломбировали соответствующие службы.

Какой счетчик мне предпочесть?

В пользу установки счетчика на воду своими руками гласит Госпрограмма по установке приборов контроля расхода ресурсов для всех потребителей, причем за их счет. Поэтому все равно рано или поздно, но устанавливать такое оборудование придется.

Самым практичным и удобным вариантом считается турбинное механическое устройство. Естественно, есть более современные электронные устройства, но они довольно дорогие и к тому же чаще выходят из строя.Стоит отметить, что счетчики горячей и холодной воды различаются по цвету.

При этом перепутать такие устройства невозможно, так как сотрудники водоканала не примут такую ​​работу и не дадут такому устройству работать. В процессе покупки счетчика воды важно проверить его комплектацию в магазине. В комплект должен входить фильтр, уплотнительная резинка, обратный клапан и крепежные гайки.

Правила установки счетчиков воды

Если домовладелец принял решение установить или заменить счетчик воды своими руками, то для начала нужно обратиться в местное отделение водоканала, где узнать, можно ли смонтировать такое оборудование самостоятельно.

В первую очередь, это связано с тем, что в некоторых регионах нашего государства этим вопросом могут заниматься только работники ЖКХ.

Если разрешена самостоятельная работа, необходимо подать соответствующее заявление. Домовладельцу будет предоставлен письменный ответ с указанием технических параметров оборудования, пригодного для использования в соответствии с метрическими характеристиками, применимыми в конкретных регионах, где строится жилищное строительство.

Однако, независимо от используемого водомера, для его установки существуют определенные особенности:

• Прибор контроля потребляемых водных ресурсов должен располагаться в непосредственной близости от ввода основной водопроводной сети в квартиру.Проще говоря, водомер нужно устанавливать в таком месте, чтобы компания не заподозрила потребителя в краже воды.
• Перед счетчиком воды необходимо установить очищающий фильтр. Даже с учетом того, что в большинстве многоквартирных домов на въезде с центральной трассы уже стоит фильтр, но накипь и ржавчина, накопившаяся в трубах, все равно могут попасть в счетчик воды, что приведет к его поломке. Причем дополнительная фильтрация воды защитит не только счетчик воды, но и других потребителей водных ресурсов в квартире.
• Также большинство компаний, обеспечивающих население водой, требуют установки за водосчетчиком обратного клапана, который предотвращает вращение устройства в обратном направлении в случае внезапных перебоев в подаче воды.
• Важно, чтобы температура в помещении, где установлен водорегулятор, круглогодично не опускалась ниже + 5 ° С.
• В домах частного сектора водосчетчик следует устанавливать не дальше 20 см от внешней стены, через которую проходит центральный водопровод.При этом само устройство должно располагаться в доступном для контроллера месте.
• Если на приусадебной территории есть колодец, к которому подключен центральный водопровод, то его необходимо закрыть металлической крышкой, которую опломбируют работники водоканала. Нарушение целостности пломбы, возможно, только в экстренных случаях или в случае пожара. Во всех остальных случаях пломбу может снять только инспектор соответствующей службы.
• После самостоятельной установки счетчика в воду прибор необходимо опломбировать.При отсутствии пломбы показания водомера считаются недействительными.

Для получения более точной информации рекомендуется обращаться в соответствующие органы. Также будет полезно узнать стоимость монтажных работ, так как зачастую быстрее и выгоднее избежать бюрократической волокиты и доверить работу профессионалам.

Подготовка счетчика воды перед подключением к центральному водопроводу

После покупки всех расходных материалов и, конечно же, самого водомера, нужно разобраться, зачем нужен тот или иной предмет и где его установить.

В прилагаемой документации на счетчик всегда указывается длина прямого участка труб, подходящего и отходящего от счетчика воды. Только соблюдение этих и ряда других условий обеспечит правильную работу устройства мониторинга.

1. Перед установкой или заменой водомера к нему подключают фильтр с уровнем глубокой очистки. Благодаря этому дополнению основное устройство будет защищено от попадания крупных включений, содержащихся в воде.
2. После установки фильтра на входе счетчика на его выходе устанавливается обратный клапан. Это предотвратит мошенничество со стороны недобросовестных потребителей. Отсутствие такого устройства может стать причиной отказа водопроводчика от опломбирования устройства.
3. Любой прибор контроля потребляемых водных ресурсов снабжен специальными конусными гайками, которые позволяют демонтировать прибор без ущерба для общей системы водоснабжения. Монтажная лента или пакля используется для обеспечения герметичности накидных гаек на стыке с фильтром и клапаном.
4. При сборке всех конструктивных частей счетчика в воду своими руками необходимо проследить, куда направлены стрелки, расположенные на каждой отдельной части. Эти отметки нужны для контроля направления движения воды по трубам.

Такие же обозначения в виде стрелок нанесены на корпус водомера. Если вы проигнорируете эти таблички, не удастся гарантировать правильную работу системы контроля за потребляемой водой.

Очень часто из-за конструктивных особенностей При неправильной установке счетчика вода просто не потечет к точкам ее забора. Стрелка на счетчике воды должна быть направлена ​​в стороне, противоположной от запорного клапана в центральном стояке воды.

Как счетчик воды врезается в водопровод

Вставить водомер в систему центрального водоснабжения из металлопластиковых или полимерных труб — процесс достаточно простой и поэтому вполне выполнимый сам по себе.

Полипропиленовые трубы без проблем разрезаются с помощью специального инструмента или простого ножа. Подключение такого трубопровода тоже очень простое, однако для этого требуется специальный ручной паяльник.

При этом, независимо от материала труб, все работы по вставке счетчика воды проводятся в определенном порядке.

1. Труба режется и соединена с запорной водой арматуры предварительно собраны измерительный блоком для мониторинга потребляемых водных ресурсов.Для герметизации стыков используйте паклю или монтажный скотч.
2. После завершения подключения к центральному стояку водопровод переходит к замерам размещения ответного резьбового соединения.
3. Отмеренный участок трубопровода вырезается и на его конце нарезается резьба или устанавливается фитинг. Паяльник используется для соединения деталей из пропилена.
4. Обратный клапан скручивается от водомера вместе с накидной гайкой и накручивается на подготовленное резьбовое соединение.
5. На следующем этапе накидная гайка снова накручивается на устройство регулирования расхода воды.
6. Кран на центральном стояке открывается для возобновления подачи воды в квартиру и проверяется герметичность всех соединений.
7. В случае утечки подтянуть резьбовые соединения.
8. Заключительный этап — вызов инспектора для пломбирования водомера и выдачи акта о вводе прибора в эксплуатацию.

Если рассматривать врезку прибора для контроля расхода воды в металлический трубопровод, то этот процесс усложняется необходимостью нарезания труб и резьбы с помощью специальных инструментов.

Какая документация необходима для ввода счетчика в эксплуатацию

После завершения всех монтажных работ по установке счетчика на воду должен быть составлен акт, подписанный всеми заинтересованными сторонами.

В документе должны быть указаны сведения об устройстве, дате его установки, сведения о потребителе воды и представителе водоканала.

Помимо акта, у домовладельца должны быть следующие документы на счетчик воды:

• паспорт на счетчик воды, в котором указаны первичные данные о расходе водных ресурсов, а также сведения о времени установки или замены оборудования;
• документ, удостоверяющий поверку счетчика воды, в котором должна быть указана дата повторного контроля качества прибора.

Для плановых осмотров прибор разбирается и передается в специальную компанию для проверки точности показаний счетчика.

Как видите, правила установки или замены счетчика воды в квартире не так уж и сложно сделать самостоятельно. Естественно, возможны отклонения от обобщенной технологии в зависимости от требований к устройствам в разных регионах страны.

Если вы не уверены в собственных силах и правильности работы, лучше обратиться за помощью к сертифицированным компаниям, которые помимо установки прибора будут контролировать периодичность сверки.

Вопрос, как установить счетчик воды, задают многие, особенно если речь идет о жителях частного сектора, чьи водные ресурсы летом можно оценить более чем в один десяток кубометров. Им сложно обойтись без счетчика, так как именно на этот контингент населения водоканал пытается списать все свои потери драгоценной жидкости при ее транспортировке к потребителю. Как еще? Полив, особенно в жаркое время года, требует большого количества воды, что без учета может обернуться огромными счетами за потребление воды.В этой статье совместно с сайтом сайта мы рассмотрим вопрос установки счетчиков воды от «А» до «Я» и узнаем, как не переплачивать.

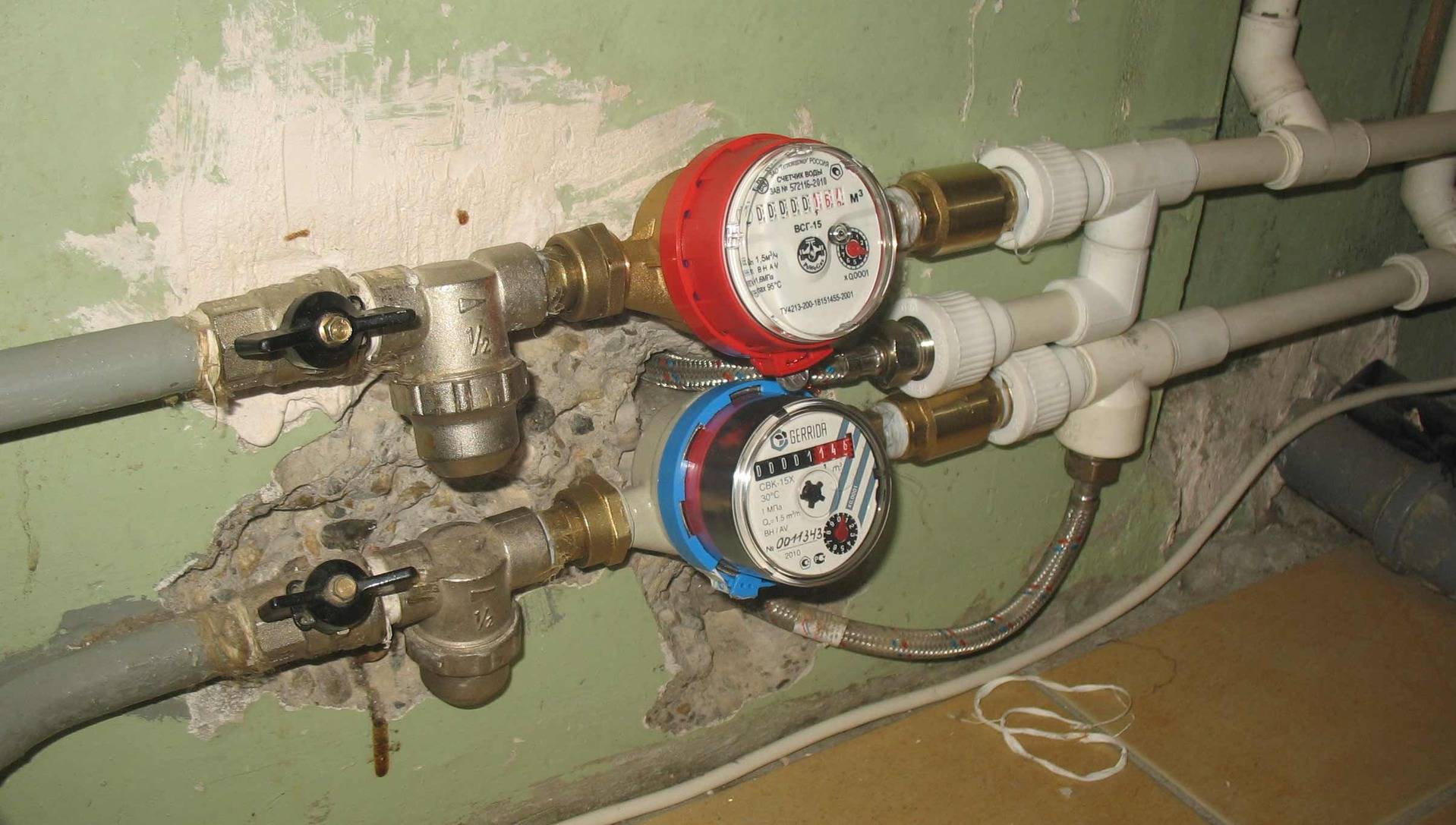

Установка водомера своими руками фото

Как установить водомер: что для этого потребуется

Не будем ходить вокруг да около, но сразу займемся вопросом, что придется покупать, чтобы правильно решить вопрос, как самому установить водомер? И понадобится не так уж много.

1. Сам счетчик. В принципе, можно выбрать любой, даже электронный счетчик воды — вопрос только в целесообразности такой покупки. Для бытовых нужд вполне подойдет обычное механическое устройство. Единственное, на что нужно обратить внимание, так это на установочный диаметр счетчика и его назначение (для холодной и горячей воды эти приборы различаются не только цветом). Кстати, если речь идет об установке счетчика на холодную воду, то смело можно монтировать как красный, так и синий счетчик.Но для горячей воды подходит только красный экземпляр.
2. Фильтр. Установите его в своих интересах — он защитит счетчик холодной и горячей воды от мусора, содержащегося в водопроводной воде. Фильтр задерживает крупные частицы, которые могут повредить крыльчатку расходомера.
3. Обратный клапан. В принципе, это требование водоканала — обратный клапан предназначен для предотвращения перемотки счетчика.
4. Коробка c. Его выбирают в зависимости от типа труб — в любом случае без специального концевого выключателя, позволяющего подключить водомер с квартирной проводкой, можно обойтись только железными трубами.Тогда прицеп придется самому врубить в трубу.

Как установить счетчик воды фото

С материалами вроде разобрались, теперь осталось прояснить ситуацию с необходимыми инструментами. Здесь все предельно просто — кроме стандартных гаечных ключей дополнительно понадобится специализированный инструмент для работы с той или иной трубой. Вам понадобится паяльник, металлопластиковый пресс и ножницы, для меди сварочный столб, а для металлических труб резьбонарезной станок.

Теперь, когда ситуация с материалами и инструментами прояснилась, можно приступить к изучению правил установки счетчиков воды.

Как поставить счетчик на воду

Установка водомера своими руками: весь процесс от начала до конца

Для освоения технологии, по которой осуществляется установка водомера, начнем с изучения сборки данного агрегата в целом. Впоследствии, когда мы разберемся с этим моментом, мы перейдем к непосредственной установке, которая покажется вам легкой и простой задачей.

Итак, распаковываем счетчик и находим в коробке пакет, в котором есть две накидные гайки и прокладки для них. Берем один из них и на резьбовую часть наматываем паклю (ФУМ-ленту лучше не использовать, пакля надежнее). Накручиваем по часовой стрелке, придерживая накидную гайку в левой руке — накручиваем максимально плотно, а главное конусом, тонкий конец которого должен располагаться в начале резьбы. Намотанный паклю нужно смазать либо специальной пастой (Унипак), либо силиконом, либо краской.Рана и смазана? Теперь берем фильтр и ввинчиваем накидную гайку со стороны, указанной стрелкой, выбитой на фильтре — плотно затягиваем ключами и откладываем в сторону.

Как установить водомер самостоятельно

То же проделываем и с другой накидной гайкой, просто вкручиваем не в фильтр с другой стороны, а в обратный клапан с противоположного конца, что обозначено выбитой на нем стрелкой. Снова затяните с помощью ключей.Если ваш водопровод собран не из металлических труб, то с другой стороны обратного клапана мы устанавливаем, используя ту же паклю, концевую резьбу с внешней резьбой, соответствующей типу вашего трубопровода.

Пришло время собрать все части вместе. Для начала возьмите стойку и внимательно изучите ее оборотную сторону. Цель — найти стрелку. Ты нашел? Затем берем накидную гайку и скрученный обратный клапан, вставляем в гайку прокладку и накручиваем гайку на счетчик со стороны стрелки. Таким же образом с помощью прокладки прикручивается накидная гайка с фильтром к задней части счетчика. Следим за тем, чтобы все три стрелки указывали в одном направлении — от фильтра в сторону обратного клапана. Это важно — иначе система работать не будет. На данном этапе работ накидные гайки ключами затягивать нельзя — их еще придется раскручивать в процессе решения вопроса, как поставить счетчик на воду?

Установка счетчика холодной воды фото

В таком виде собранный счетчик врезается в водопровод.Установка счетчика холодной воды аналогична установке счетчика горячей воды — разницы нет.

Как собрать и установить счетчик на воду смотрите в видео.

Как встроить счетчик в водопровод: тонкости выполняемых работ

Начнем по порядку, и для начала выберем участок трубопровода, в который счетчик врежется — как правило, ставится сразу после отвода, отсекающего стояк. Прикрепляем собранный агрегат к месту его установки (надо учитывать набор резьбы) и размечаем место среза от нижнего водопровода.Опять же, не забываем учитывать резьбу, если речь идет о железных трубах, а также сечение трубы, необходимое для подключения к прицепу, если вставка выполнена в полипропиленовые, металлопластиковые и медные водопроводные трубы.

Теперь берем болгарку или ножницы для пластиковых труб и вырезаем ненужный кусок трубы. Если речь идет о металлической трубе, то на нижнем конце с помощью резьбонарезного устройства накатываем нить. Если сантехника пластиковая, то переходят к следующему этапу работ, который предусматривает установку домашнего счетчика воды.

Установка водомера фото

Теперь разбираем наш блок (чтобы не запутаться, делаем по частям) и сначала откручиваем накидную гайку со стороны фильтра и устанавливаем отделенный блок прямо на запорную арматуру. Если резьбы не совпадают, то между ними необходимо дополнительно установить соединительный ниппель соответствующего диаметра. Все соединения прикручены паклей и затянут ключами. Мы делаем то же самое с другой частью нашего основного узла — отсоединяем накидную гайку от счетчика и накручиваем отсоединенный узел на другой конец трубы.В случае пластиковых труб этот узел либо припаивается, либо присоединяется к фитингу.

Теперь вам нужно вставить счетчик между двумя накидными гайками и не забыть установить прокладки, а затем плотно затянуть гайки с помощью ключей. Обязательно проверьте направление стрелки на счетчике — она ​​должна указывать на запорный вентиль.

Вот и все, теперь можно смело сказать, что вопрос, как установить водомер, полностью решен. Осталось только проверить правильность подключения, и если все в норме и нигде нет протечек, можно обратиться в водоканал и пригласить специалиста по герметизации.Вы начнете платить по счетчику с момента установки пломбы, и этот момент зафиксирует работник водоканала.

В разных регионах стоимость коммунальных услуг может быть разной. Но нет сомнений, что в целом он продолжает расти. И теперь людям важно платить только за то, чем они действительно пользуются. Поэтому на подводных магистралях устанавливают счетчики воды. Работники управляющей компании должны их опечатать, иначе показатели не могут считаться законными.

Устанавливаем водомер своими руками

Насколько уместно это решение?

Счетчики воды в любом случае помогут сэкономить. Неважно, сколько человек проживает в квартире, а сколько зарегистрировано. Правда, экономия составит всего около 30 процентов, если на самом деле дома проживает столько же людей, сколько зарегистрировано.

А как насчет юридической стороны вопроса?

В законе нет четких правил, запрещающих такие действия, как установка водомера своими руками.Поэтому нет никаких юридических ограничений, если у кого-то есть желание решить этот вопрос.

1. Главное обращаться только в лицензированные компании, приобретающие счетчики воды. Вместе с устройством они также должны выдавать клиентам технические сертификаты.
2. На время установки водомера своими руками придется перекрыть воду во всем стояке. Сделать ремонт самостоятельно вряд ли получится.
3. Если вы все-таки установили водомер своими руками, то на совести хозяина возникнут какие-либо неисправности, возникшие в системе.Это значит, что владелец будет компенсировать убытки из собственного бюджета.

Какие правила нужно соблюдать перед началом работы?

В любом случае вы должны обратиться в местное водоканальное предприятие, даже если устройство устанавливаете самостоятельно. Эта организация должна рассказать, какие требования предъявляются к устройствам в том или ином случае. Только после этого можно будет купить счетчик воды, обязательно с пломбой на пломбе и сертификатом.

Обратившись в частную лицензированную компанию, вы должны проверить свою покупку сразу после покупки.ЖЭК или руководство водоканала также всегда должны отвечать на такие запросы клиентов.

Поверка проводится только в районном водоканале, в отделении КИПиА. Или для решения проблемы следует обратиться в аналогичный отдел ЖЭК. Или вы можете привлечь частную компанию, у которой есть соответствующая лицензия. С собой нужно брать не только сам счетчик воды, но и его технический паспорт. Это ставит особую отметку после того, как представители управляющих компаний завершат аудит.В этот момент назначается дата пломбирования. Без этого установка даже своими руками становится невозможной.

Приборы не должны быть повреждены, это категорически запрещено. В водоканале от такого продукта просто откажут. В КИП прибор можно принять при наличии повреждений на пломбе установки. Но без пломбы прибора данные счетчика не могут считаться действительными.

Об аксессуарах и выборе подходящего места

Любой водомер должен располагаться как можно ближе к тому месту, где центральная магистраль вводится в помещение.Но конкретных цифр в этом направлении нет. Ведь у каждого дома свое место, и их расположение разное. Только инспектор может провести официальную проверку, но вы можете сделать это раньше, своими руками. Место возле туалета — лучший вариант для обычных городских квартир. Но в некоторых ситуациях прибор устанавливают в ванной, потому что скрыть его следы в туалете не получается.

выберите правильное место для установки счетчика на воду

Но инспекция предъявляет гораздо более строгие требования, когда речь идет о частных домах.Счетчик воды должен находиться на расстоянии не менее 20 сантиметров от выхода трубопровода. Если во дворе есть колодец, то саму конструкцию нужно закрыть надежной и плотной крышкой, она должна быть капитальной. Для этой конструкции также выполняется герметизация.

Если монтаж ведется строго по схеме, то сложностей возникнуть не должно. Но нужно четко определить каждый узел и его назначение, чтобы все лучше понимать.

1. Усовершенствованный трубопровод в данном случае — это запорный кран.Иногда такая же функция возлагается на шаровые краны, изготовление которых — латунь. Допускается установка крана из пластика, если для изготовления линии используются полипропиленовые водопроводные трубы. Если кран выходит из строя, то без наводнения не обойтись, поэтому изначально следует выбирать продукцию максимально высокого качества. Не доверяйте приборам, которые работали еще со времен СССР.
2. Также в комплект входит очищающий фильтр. Его необходимо снабдить специальной сеткой, чтобы пропускать большие подвесы.Косой вариант нуждается в периодической чистке, чего нельзя сказать о прямом.
3. Обратный клапан нужен для того, чтобы вода не возвращалась обратно, если она полностью заблокирована в системе, в том числе своими руками.
4. Сам счетчик.

Какая технология установлена?

После покупки следует ознакомиться с инструкцией к каждому из элементов. Без этого своими руками ничего не сделать. Вам также следует изучить паспорт этого устройства.Всегда пишут, какое расстояние должно быть до прибора и после него прямой линией. Сама процедура установки состоит из нескольких основных шагов.

1. Все детали выкладываем в одну строчку, чтобы потом не было путаницы. Перед нами кран и фильтр, счетчик воды и обратный клапан. На каждую деталь нанесено изображение стрелки. Если все верно, то все стрелки указывают в одном направлении.
2. Для правильного расчета витков создается так называемое «сухое» соединение.Обычно их не больше пяти, их считают после накручивания фильтра на кран. На одном из поворотов обязательно будет отстойник в нижней части. Нам нужно раскрутить абсолютно все, затем взять паклю и намотать деталь на фильтр крана.

Технология подключения счетчика воды

Порядок действий:

1. Сначала берется одна прядь жгута. Его необходимо выровнять, сделать шнур толщиной не более 1 миллиметра.
2. Все пазы необходимо закрыть, при резьбе об этом нужно помнить отдельно.
3. Эта установка завершается нанесением сантехнической пасты сверху. После этого прикручивается запорный кран. Главное, не прикладывать слишком много усилий, иначе счетчик воды может просто лопнуть.

Иногда в комплекты добавляют уплотнительные кольца, американские. Это название для специальных фитингов с накидными гайками; они помогут соединить трубы своими руками. Можно использовать американки из набора, но лучше покупать новые наборы колец.Резиновые прокладки больше всего подходят для холодной воды, а для горячей — паронитовой. На фильтр навинчивается труба, для этого используется та же льняная жгут. Далее идет сам счетчик воды. Другая труба подсоединяется к обратному клапану.

После этого вся конструкция крепится к водомеру. После этих действий у нас должен получиться следующий вариант.

1. Переключатель «крана» смотрит вверх.
2. Циферблат направлен в том же направлении.
3. То же самое и с отстойником фильтра.
4. Выходит только крыльчатка.

Предварительно перекрыв воду, своими руками врезаем все элементы в трубопровод. Но в любом случае придется вызывать представителя водоканала, если хозяин счетчика проживает в многоквартирном доме.

Что мы делаем на финальном этапе?

В конце концов, нам нужно замерить, сколько времени получился счетчик воды вместе со всеми элементами. На трубе от места стыка отмеряется ровно такое же расстояние.Предварительно поставив таз, отрезаем точно такой же участок. Вероятность протекания очень высока, хотя сильного давления не будет.

После этого производится крепление на подходящую трубу. Возможно, потребуется нарезать резьбу, если труба металлическая. Но здесь важно правильно измерить расстояние. Металл потом не гнется, как пластик. Установка своими руками должна быть с самого начала. Вообще, полипропиленовые трубы лучше поставить по всей площади.Тогда не обойтись без покупки специальной фурнитуры для создания прочных соединений.

Проводим системную проверку

Необходимо включить воду, медленно откручивая шаровой кран. Важно с самого начала посмотреть, где течет вода. Если счетчик воды исправен, можно позвонить представителю водоканала. Иногда на фильтр ставят также уплотнители, но обычно в этом особой необходимости нет. Скорее простая предосторожность.

Пользователь в результате получает документ и техпаспорт. Они служат подтверждением того, что счетчик введен в эксплуатацию. С этого момента ЖКХ оплачиваются в зависимости от того, что показывает прибор.

Механические турбинные водомеры — самый простой, доступный и дешевый вариант. Конечно, сейчас считается актуальным установка электронных систем измерения. Но они терпят неудачу чаще, чем хотелось бы. Замена устройства на новый чревата не только беспокойством и дополнительными расходами, но и выполнением ряда бюрократических формальностей.

Выбрать счетчик воды

Лучше всего использовать разные типы конструкций для горячей и холодной воды. Соответственно, у устройств есть отметки красного и синего цвета. На холодную воду можно поставить «горячий» вариант, особой разницы не будет. Просто само устройство дороже. Но с другой стороны, варианты, когда «холодный» тип устройства устанавливается на горячую воду, полностью исключаются из эксплуатации.

Не гонитесь за чем-то исключительным, установка на руки обычных моделей полностью поможет справиться с насущными проблемами.Стоит сразу отметить, что вся такая продукция в обязательном порядке подлежит сертификации. До продажи не допускаются модели, не прошедшие эту процедуру. После пломбирования и поверки ответственность за счетчик несет только его владелец.

При покупке стоит убедиться, что полный комплект выдан вам в руки. В нем должен быть обратный клапан, два штуцера с прокладками и накидными гайками, ниппели. Должен быть ситечко. Некоторые продавцы стараются продавать комплектующие по отдельности, экономя на их приобретении.Лучше всегда обращаться в специализированные магазины.

Для проверки инспектор должен прийти не более трех рабочих дней. Такие проблемы может решить и авторизованный местный оператор. Такие специалисты должны предоставить клиенту договор на обслуживание. Если это «ваш оператор», то особое внимание следует уделить условиям, изложенным в документе. Лучше всего позаботиться об этом еще до покупки счетчика воды. Оплачивать воду на устройстве клиент начинает сразу после подписания договора.При этом вторые экземпляры пуско-наладочных документов, а также схема электропроводки в квартире должны оставаться у собственника квартиры.

— округ Макомб, штат Мичиган,

Мы обеспечиваем профессиональные и надежные результаты

Установка счетчика воды — это не дело рукоделие. Для правильной установки потребуются знания и опыт по монтажу труб, сварке и сантехнике, чтобы система была правильно подключена к новому счетчику и что счетчик дает точные показания. Если вам нужен новый счетчик воды, оставьте его нам.У нас есть многолетний опыт работы в сфере сантехники и мы располагаем инструментами и разрешениями, необходимыми для профессионального и своевременного выполнения работы. Мы сообщим вам, что вам нужно сделать, чтобы подготовиться к встрече, и в какой момент вам нужно связаться с водопроводной компанией, чтобы отключить воду, чтобы в день вашего приема не было никаких сюрпризов или задерживает.

Хотите установить дополнительный счетчик воды?

Является ли использование спринклера (будь то рекреационное или ирригационное), обслуживание бассейна и другое потребление воды на открытом воздухе причиной резкого роста ваших счетов за воду в весенние и летние месяцы? Думали ли вы об установке вторичного счетчика воды? С помощью второго водомера вы сможете разделить потребление воды внутри и снаружи, чтобы не платить за водоочистку и канализацию при использовании воды на открытом воздухе.Нажмите сюда, чтобы узнать больше!

Позвоните нам, чтобы получить быстрое и профессиональное обслуживание!

Вам нужен новый или дополнительный счетчик воды? Позвоните специалистам Stadler Plumbing & Heating по телефону 586-803-1200! У нас есть лицензии и страховка, и мы путешествуем по округам Макомб, Окленд и Сент-Клер. Где бы вы ни жили в районе Детройта, профессиональные сантехнические услуги доступны по телефону или на расстоянии одного клика.

Позвольте нам быстро и без проблем выявить причину вашей проблемы с водопроводом.Запланируйте это сантехническое обслуживание, чтобы определить, что необходимо сделать. Мы также специализируемся на ряде других сантехнических услуг, включая ремонт и установку водонагревателей, ремонт сантехники во всем доме и многое другое.

Как установить запорный клапан в доме

Вода — важный ресурс, который мы все ценим, но он также может стать кошмаром. Утечки и лопнувшие трубы могут нанести ущерб нашим домам и предприятиям на тысячи долларов. Вот почему дома, построенные за последние 20 лет, обычно имеют два запорных клапана: один для водопровода (так называемое перекрытие на стороне подачи), а другой — для вас (так называемое перекрытие на линии дома).) Причина, по которой у вас отключен дом, заключается в том, чтобы вы могли защитить свой дом в случае утечки.

Из-за одной протечки или прорыва трубы ваш дом может быть поврежден к тому времени, когда приедет техник, который отключит воду от вашего счетчика. Поэтому убедитесь, что у вас установлен запорный кран подачи воды в дом. Жизненно важно защитить ваш дом и свести к минимуму ущерб. В такой ситуации не хочется чувствовать себя беспомощным.

Представьте себе такой сценарий: в вашем доме рвется труба и затопляет все ваши вещи.Вы звоните в коммунальную компанию, но они не могут прибыть в течение часа или около того. Вместо того, чтобы беспокоиться о подобных чрезвычайных ситуациях, вы можете легко отключить воду через запорный вентиль дома. После этого можно заняться устранением источника утечки.

Как узнать, есть ли у меня запорный клапан в доме?

Если вы не знаете, где находится запорный клапан вашего дома, вам необходимо его найти. Запорная арматура на домовых линиях расположена в различных помещениях. Вот несколько мест, где вы можете найти свое:

• Место соединения труб горячего и холодного водоснабжения.
• Вне дома, возле водомера.

Если вы не можете найти запорный клапан для воды, вы можете легко добавить запорный клапан или дополнительное место. Таким образом, вы можете перекрыть подачу воды в определенные части дома, но не в другие.

Установка Houseline отсечной клапан

На самом деле это намного проще и дешевле, чем нанять сертифицированного сантехника. Однако мы рекомендуем вам проконсультироваться с лицензированным профессиональным сантехником, если вы не знаете, что такое домашняя сантехника.Все необходимые материалы можно приобрести в местном хозяйственном магазине.

Как сделать сам:

Шаг 1: Приобретите расходные материалы для домашнего обслуживания. Большинство строп имеют диаметр 3/4 дюйма.

• Один шаровой кран из ПВХ
• Минимум 3 дюйма из ПВХ
• Муфта давления одна
• Очиститель ПВХ
• Клей ПВХ
• Перманентный маркер

Шаг 2: Позвоните в нашу службу поддержки клиентов и запросите временное отключение счетчика для установки клапана.

Шаг 3: Очистите минимум 3 дюйма ПВХ и приклейте его к одному концу шарового клапана из ПВХ.

Шаг 4: Освободите не менее 12 дюймов от линии обслуживания дома в пределах 2 футов от шкафа счетчика.

Шаг 5: Поместите шаровой кран в сборе и ПВХ рядом с открытой инженерной линией дома. Отметьте линию обслуживания дома.

Шаг 6: После того, как водопровод отключен, вырежьте отмеченный участок линии домашнего обслуживания и сдвиньте компрессионный фитинг на линию.

Шаг 7: Очистите и приклейте другой конец шарового клапана и сервисную линию корпуса. Сдвиньте оба вместе вращающим движением. Клапан должен стоять в вертикальном положении.

Шаг 8: Сдвиньте компрессионный фитинг на ПВХ, выходящий из другого конца, не менее чем на 1 дюйм дюйма от шарового клапана и затяните (не затягивайте слишком сильно).

Шаг 9: Установите клапанную коробку и крышку на клапан перед повторным заполнением любых отверстий. Обязательно промойте систему через внешний кран, пока линия не станет чистой.Промывка позволяет избежать попадания грязи в ваш дом и возможных засоров решеток для кранов.

Уэйн Пекарски | IoT мониторинг счетчиков воды

Мне было очень интересно отслеживать потребление воды в моем доме, и я хотел создать компьютерную систему мониторинга. чтобы увидеть, на что я использую воду. Оказывается, сделать это намного сложнее, чем вы думаете. Прочтите, чтобы узнать подробнее о счетчиках воды, о том, как они измеряют расход, каких счетчиков следует избегать и как использовать компьютер для анализа этого.

Стандартный счетчик воды, который поставляется водопроводной компанией, очень точен, но находится рядом с улица в подземной яме. Проведение любого кабеля к водосчетчику потребовало бы обширных работ под ним. бетонный тротуар, принадлежащий городу, и даже если бы я мог это сделать, счетчик воды не давал простого способа считывания электронных данных. Цифровой регистр, который содержит циферблат и цифры, показывающие общее использование, предназначен для защиты от несанкционированного доступа и не содержит любой простой способ взаимодействия с.Я видел несколько статей о обнаружение магнитных колебаний от внутренних магнитов, управляющих числовым регистром, но все это потребовало много возни, и мне все еще нужно было проложить кабели к счетчику воды. Также любая электроника вам снаружи подвержены воздействию погодных условий и кажутся довольно ненадежными, поэтому чем проще и прямее подключены провода, тем лучше.

Счетчик воды Нептун Т-10 под землей возле ул., Предоставлен водопроводной компанией

Я решил упростить и поставить свой счетчик воды возле дома.Измеритель обеспечит два провода, которые на короткое время соединят когда проходит некоторое количество воды, и это легко точно измерить с помощью любой цифровой схемы или компьютера с входом GPIO. мне было нужно отрезать подводящие трубы к моему дому, добавить новый счетчик воды и припаять соединения, но это относительно несложно задача для человека, имеющего сантехнический опыт. Я нашел в Интернете несколько счетчиков воды и подумал, что это будет легкая модификация.

Оказывается, покупка правильного типа счетчика воды очень важна.Если вы путешествуете по Интернету, есть много относительно дешевые (<100 долларов) счетчики воды, претендующие на «точность». Я купил один из этих метров а затем установил его в свой дом. Для высоких скоростей потоков воды прибор, казалось, измерял воду примерно так же как счетчик водопроводной компании. Однако, если я приоткрою один из кранов и позволю воде течь медленно, мой водомер не будет ее измерять, в то время как счетчик водопроводной компании все равно будет медленно вращаться. После прочтения спецификации на счетчик воды, оказывается, не измерить любой расход менее 50 литров в час.Если умножить это, получится 36000 литров в месяц, или 17% олимпийского бассейна в год! Если вы посмотрите внутрь этого неточного водомера, то увидите, что внутри него простое лопаточное колесо. У воды есть способность красться лопасти, если он достаточно медленный, и поэтому он не может измерить медленные потоки и утечки воды. Все дешевые счетчики воды можно купить онлайн работать таким образом. Эти водомеры обычно называют турбинными расходомерами. или многоструйный счетчик, и на мой взгляд, в принципе бесполезны.

Турбинный расходомер — неточность при медленном потоке воды

Счетчик водопроводной компании прекрасно измерял эти медленные потоки, и ему было много десятилетий назад, поэтому я провел небольшое исследование того, как работают эти счетчики. Оказывается, водные компании покупают водомеры гораздо более высокого качества, так как им нужно точно измерять и взимать плату за каждую каплю. Их метры основаны на концепции, называемой положительным смещением, и могут использовать внутри что-то вроде нутационного диска.Конструкция счетчика воды намного сложнее, и в основном каждая капля воды проходит через механическую систему. Вся механическая система герметична, поэтому вода не может проникнуть внутрь. прокрасться мимо, не будучи измеренным. Вы можете подумать, что этот тип измерительного устройства будет медленным и не допускает быстрых потоков воды, но они может легко и точно обрабатывать любое количество воды, которое может потреблять дом, со всеми спринклерами, шлангами и душами, работающими одновременно медная труба 3/4 дюйма.Вот красивое видео, которое показывает, как работают эти счетчики.

Компания водоснабжения использовала счетчик Neptune T-10, и, несмотря на то, что ему было несколько десятилетий, он поддерживал замену регистра альтернативами, поддерживающими импульсные выходы. Оказывается, что некоторые компании водоснабжения добавляют регистры, которые реализуют беспроводной мониторинг, чтобы сэкономить деньги на выставлении счетов. Моя компания по водоснабжению не использовала новые регистры, и я не мог изменить существующий. так как это была их собственность. Учитывая доказанную надежность этого устройства, я подумал, что было бы неплохо попробовать купить один из них и установить рядом с ним. мой дом.Однако Neptune T-10 — нет. доступны в Интернете, и даже у местных поставщиков сантехники их не было в наличии. Получается, что их нужно заказывать тысячами, и есть много месяцев времени на выполнение заказа из-за отсутствия спроса. Однако я сделал несколько звонков и поработал с людьми из Meter, Valve и Control Inc. и они предложили альтернативный измеритель от Badger, который также используется в коммерческих целях и имеет аналогичную точность. Самое приятное то, что он хранился на складе и сразу же был доступен для отправки.

Интересно отметить, что коммерческие водомеры очень хорошо спроектированы как с точки зрения безопасности, так и с точки зрения надежности. Регистр с циферблатом и электроникой полностью отделен от механической системы, определяющей движение воды. Магниты используются для передачи движения через герметичный корпус, поэтому это физический своего рода брандмауэр. Регистр можно сделать полностью водонепроницаемым и погружаемым, и вода не может вытекать из корпуса. Вы можете сказать немного тщательной инженерии вошел в это.

Это очень прочный водомер, он огромен и построен как резервуар. Он включает в себя регистр, который обеспечивает накопленное использование в галлонах на циферблате, а также провод, который генерирует один импульс на галлон. По сути, это небольшой переключатель, который кратковременно контактирует при прохождении каждого галлона. Я спросил о других единицах измерения, например о кубических метрах или кубических футах, но они не были доступны, кроме как по специальному заказу. В то время как У дешевых приборов почти нет технических характеристик, эти коммерческие счетчики поставляются с хорошими техническими данными, которые показывают точность при различных расходах.

Номер детали: WMDP-M35-34S-NL-G-RTR-1 , он стоит около 170 долларов США, а описание их системы: BADGER MODEL M35 ДИСКОВЫЙ СЧЕТЧИК ХОЛОДНОЙ ВОДЫ, ГАЛЛОНОВ, БРОНЗА БЕЗ СВИНЦА, РЕГИСТРАТОР RTR, 1 ИМПУЛЬС НА 1 ГАЛЛОН .

Существует коллекция очень подробной документации с дополнительной информацией: Технические данные серии
Badger Recordall: (RDM-DS-00464-EN-03) (зеркало)
Badger Recordall M35 3/4 «Техническое описание: (RD-T- 3/4) (зеркало)
Badger Recordall Transmitter Register (RTR) руководство пользователя: (REG-UM-01090-EN) (зеркало)
Badger Recordall Transmitter Register (RTR) Техническое описание: (RTR-T-05-EN) (зеркало)
Соединение регистра передатчика записи записи барсука (RTR): (120490_IOM mirror)

При покупке счетчика воды вам также необходимо иметь соединения, которые прикрепляют его к вашим водопроводным трубам.Это важно, чтобы вы могли замените счетчик воды, не разрезая в дальнейшем трубы. Вы закрываете кран, откручиваете гайки, и счетчик выдвигается. Коммерческие водомеры имеют все стандартные длины, чтобы их можно было заменить без необходимости переделывать трубы, хотя дешевые турбинные устройства, которые вы можете купить в Интернете, не обязательно имеют стандартные размеры. Каталожный номер этой детали: WMCON-3/4 «-LL и цена была 18 долларов США.

Любопытно, что однажды у водомера на улице протек кран, и его вышли чинить.Проблема в том, как заменить кран без необходимости перекрывать воду во всем районе? Оказывается, они действительно заменяют горячую замену! Я видел, как это делается … они перекройте кран в приямке счетчика, и снимите счетчик воды. Теперь начинается самое интересное — открывают кран, и пока вода льется в водопровод давление, снимают старый кран. Вся яма мгновенно заполняется грязной водой и разбрызгивается повсюду, так как давление на улице невероятно высока. Рабочий отчаянно пытается удержать все вместе и присоединить новый кран, и похоже, что они пытаются удержать на дикое животное.После нескольких минут возни в воде, все было готово, кран закрыли, а затем снова подключили счетчик. Было невероятно, что это стандартная практика, но довольно интересно посмотреть, как подобные проблемы решаются в физическом мире.

Последней проблемой, с которой я столкнулся, была установка. Трубы, входящие в мой дом, имеют очень мало места, откуда они выходят из земли вертикально, туда, где он входит в стену. Предыдущий турбинный счетчик был намного короче и едва помещался по всей площади.Новый водомер был почти вдвое больше и не подходит, а также в техническом паспорте рекомендуется горизонтальная установка для максимальной точности. Я нашел специальный переходник под названием метровый рог, который разработан чтобы позволить установить большие водомеры в места, оставленные меньшими водосчетчиками. Это обычно используется, когда водопроводная компания хочет обновить существующая установка, но не хочет, чтобы все вокруг нее заменяли. Рупор диаметром 3/4 дюйма можно приобрести в компании под названием Water Specialties Company и стоит около 125 долларов, и это намного лучше, чем все, что я мог бы построил сам.

Вот завершенная фотография установки, на которой показан счетчик воды Badger, установленный горизонтально с помощью рожка счетчика, и плотная посадка с Вся существующая сантехника в подъезде дома. Выполнение медной сантехники очень похоже на пайку электроники, за исключением того, что вы используете паяльную лампу. и специальный припой для нагрева гораздо большей площади. В целом использование коммерческого водомера стоило не намного дороже дешевого турбинного устройства. при этом гарантируя ту же точность, что и у водопроводной компании.Я также могу использовать свое оборудование для подтверждения выставления счетов из водная компания. Измеритель имеет два выходящих провода, которые я подключил к куску кабеля CAT5e, а затем проложили через стены дома, чтобы пройти внутрь. Когда вы сращиваете кабель на открытом воздухе, важно, чтобы вы сделали хорошее чистое соединение и запечатали его, иначе он начнет ржаветь, а затем выйдет из строя. Просто упаковка немного скотча недостаточно, вода в конечном итоге будет проникать внутрь через капиллярное действие. Я спаял провода вместе, а затем покрыл все вокруг силиконовой резиной для хорошего уплотнения.

Завершена установка на входном водопроводе дома со счетчиком воды Badger и рожками счетчика.

После того, как счетчик воды установлен, теперь нам нужно следить за ним. Обнаружение импульса в основном такое же, как при обнаружении нажатия кнопки с помощью микроконтроллера. или доску Android Things. Подойдет любой входной контакт GPIO на вашем устройстве. Мое устройство использует 3,3 В для GPIO входы, и у меня на борту есть блок питания 3,3 В. Убедитесь, что вы используете подтягивающий резистор, чтобы для входа GPIO было установлено высокое значение по умолчанию, а затем, когда выключатель замыкает вход заземлен.Если вы не включите подтягивающий резистор, то вывод GPIO может плавать и давать много неверных фантомных входов. Это также Важно, чтобы вы прочитали технический паспорт счетчика воды и убедитесь, что вы ограничиваете ток. В моем случае характеристики указывают, что мы не должны превышать 30 В постоянного тока при 1 мА. Использование 3,3 В с подтягивающим резистором 10 кОм гарантирует, что мы никогда не обеспечим ток более 3,3 / 10000 = 0,33 мА. (с использованием V = IR), так что мы в пределах спецификации. Вот схема, показывающая проводку:

3.3 В ------- +
               |
               R1 (10 кОм)
               |
GPIO в



Со стороны программного обеспечения вы настраиваете вывод GPIO как вход с запуском по фронту (например, для Android Things), чтобы
ваш обработчик вызывается всякий раз, когда сигнал изменяется в одном направлении (вы можете использовать повышение или понижение).
Поскольку переключатель никогда не открывается и не замыкается с сигналом идеального квадрата, вам, вероятно, придется немного подбросить,
где вы обрабатываете несколько подсчетов изменения сигнала за короткий период времени.Вы можете просто использовать Android Things
Класс кнопки,
посмотри на
источник
чтобы узнать, как это реализует Button,
или вы можете сделать это самостоятельно, игнорируя лишние триггеры в течение некоторого промежутка времени.




Если вы не хотите разрабатывать свою собственную систему мониторинга, есть несколько хороших, которые вы можете приобрести на коммерческой основе. Много лет назад я купил
Контроллер Hydrawise, который может управлять вашими садовыми дождевателями, а также создавать графики использования воды.
Это очень надежно, но единственная загвоздка в том, что он загружает данные об использовании воды в облако с задержкой, и вы не можете увидеть каждый галлон.
немедленно.Программа Hydrawise хороша тем, что позволяет использовать любой счетчик воды сторонних производителей, например, Badger, вместо стандартного.
модель низкой точности.





 Отслеживая каждый галлон воды, проходящий через дом, я смог лучше понять, на что расходуется вода, и оптимизировать это для экономии воды.
Унитаз с застрявшим наливным клапаном может сжечь много галлонов в минуту, и если это произойдет, когда вы уезжаете или спите, огромное количество воды и денег.
можно потратить впустую.В моем пруду с рыбками кои было дерево, корни которого уходили прямо в воду, из-за чего уровень воды значительно падал каждый день и заставлял заливной клапан работать все время.
Даже из-под медленно протекающего крана может быть потеряно огромное количество воды в течение длительного периода времени. Я работал над некоторым программным обеспечением, которое пытается анализировать использование и искать шаблоны для
обнаруживать проблемы, но бывает довольно сложно отличить нормальное использование от реальной проблемы. Вот график, который показывает пример того, как выглядит потребление воды.
в течение типичного 24-часового периода:





 График, показывающий потребление воды в галлонах за 15-минутные интервалы в течение одного дня





Как заменить в доме трубу водопровода.

Часто из-за небольшого диаметра водопровода между большой водопроводной магистралью на улице и вашим домом поток воды в дом оказывается слабым. Это может значительно увеличить стоимость вашей новой спринклерной системы, поскольку меньший расход означает, что вам потребуется больше контуров клапанов. В этом разделе часто задаваемых вопросов объясняется, какую выгоду можно ожидать от перехода на водопроводную трубу большего размера и как установить новую трубу, если вы решите, что это будет выгодно.Этот FAQ является подстраницей веб-страницы City Slicker Water, которая является частью руководства по проектированию спринклерной системы. Несмотря на то, что эта информация написана в отношении систем орошения, эта информация применима к любой ситуации, когда вы хотите добиться большего потока воды в дом. Это также должно быть полезно, если вам просто нужно или вы хотите заменить водопроводную трубу в доме.

Прежде чем начать копать, позвоните по номеру 811. Это БЕСПЛАТНАЯ услуга, доступная повсюду в США. «Любая работа по копанию требует звонка даже для небольших проектов, таких как посадка деревьев или кустарников.Если во время копания вы столкнетесь с подземной инженерной линией, вы можете нанести вред себе или окружающим, нарушить работу всего района и, возможно, нести ответственность за штрафы и расходы на ремонт ». Более подробную информацию см. На веб-сайте 811. Они выйдут и отметят расположение всех подземных коммуникаций для вас. Помимо того, что это поможет вам избежать случайного выкапывания трубы или провода, это также поможет вам точно определить, где находится ваш существующий водопровод! Опять же, и телефонный звонок, и сервис свободны.

Прежде чем спешить заменить существующую трубу водоснабжения на трубу большего размера, я предлагаю вам выкопать часть существующей трубы водоснабжения и посмотреть, какого размера она на самом деле находится под землей. Часто трубы большего размера (вероятно, пластиковые) используются для подземной части трубы, с металлической трубой меньшего размера на конце, где труба выходит из земли или проходит в подвал. Если все трубы подачи, кроме 5 футов или около того, имеют больший размер, вам, вероятно, не нужно ее заменять.В этом случае больший размер трубы, обнаруженный вами под землей, можно использовать в качестве «нового размера заменяемой трубы» при расчете нового максимального доступного галлона в минуту с использованием приведенной ниже таблицы.

Возможные новые максимальные доступные значения галлонов в минуту

Если у вас нет водомера, используйте запорный клапан размером
или наименьший из существующих размеров подающей трубы (в зависимости от того, что меньше) вместо
размера водомера.

Новые размеры труб, превышающие указанные в таблице выше, не приводят к более высокому значению максимально доступного галлона в минуту.Однако они могут помочь вам, уменьшив потерю давления, что также может быть полезно. Учебник по проектированию спринклера объяснит это.

* Не рекомендуется использование трубы из полиэтилена. Полиэтилен имеет низкое давление разрыва, и, как правило, трубы из полиэтилена в настоящее время используются там, где раньше использовался полиэтилен.

« Максимально доступный GPM » — это значение, используемое в Руководстве по проектированию спринклерных систем на IrrigationTutorials.com. Это мера максимального БЕЗОПАСНОГО потока, который может выдержать водопроводная труба дома.Можно протолкнуть больше воды через трубу, однако со временем это может серьезно повредить трубу и водопроводную систему дома. См. Руководство по гидравлическому удару и воздуху в трубах для получения дополнительной информации о повреждении труб.

Приведенная выше таблица предназначена только для использования в ситуациях, когда вода подается в несколько домохозяйств поставщиком воды, например, из муниципальной системы водоснабжения. Он не подходит для использования, когда вода поступает из местных колодцев, ручьев, прудов и т. Д. Для расчета количества воды, доступного с помощью местного насоса (например, колодца), см. Веб-страницу Country Bumpkin, чтобы узнать о потоке под действием силы тяжести. источники см. на веб-странице Backwoods Water.

Не все перечисленные типы труб разрешены к использованию во всех регионах. Местные строительные власти регулируют с помощью строительных норм и правил, какой тип трубы можно использовать. Коды меняются, и замена трубы на трубу того же типа, которая использовалась ранее, больше не может быть законной. Местные специализированные магазины сантехники могут помочь вам с соблюдением правил, однако, по моему опыту, советы по использованию кодов в крупных региональных и национальных торговых точках часто неверны. Я рекомендую вам связаться с местными строительными властями для получения совета о том, какой тип трубы использовать, часто для этого достаточно просто позвонить им.Многие также дадут очень ценные советы и предложения, не забудьте также спросить, на какую глубину должна быть закопана труба.

Как заменить водопровод:

В большинстве случаев требуется разрешение на водопроводчик, чтобы заменить трубу водоснабжения или даже просто прорезать ее. За подробностями обращайтесь к местным строительным властям.

Помните, что по водопроводу идет вода, которую пьете вы и ваша семья! Важно соблюдать осторожность, чтобы при работе в него не попала грязь.После завершения работы обязательно откройте все водопроводные краны на несколько минут, чтобы смыть грязь и другие загрязнения. Перед использованием воды для питья необходимо простерилизовать трубы. Для этого в магазинах сантехники есть товары. Обязательно купите стерилизатор для трубок и прочтите инструкции перед началом работы, так как вам может потребоваться вставить стерилизатор в трубки, прежде чем снова их подключать!

Водопровод, гусиная шея и остановки для корпораций

У компании водоснабжения есть где-то там большая труба, которая называется «водопровод».Он, вероятно, имеет диаметр 6 дюймов или больше и находится на улице или в переулке. От водопровода к вашей собственности идет труба меньшего размера. Эта меньшая труба называется «гусиная шея». В конце гибкой стойки находится запорный клапан, который называется «корпоративный стоп». Остановка корпорации обычно устанавливается рядом с вашей линией собственности. Идея состоит в том, что остановка корпорации знаменует собой точку раздела между вами и поставщиком воды. Труба, входящая в остановку корпорации, принадлежит поставщику воды.Выходящая из него труба обычно принадлежит собственнику. Упор корпорации обычно располагается в ящике или на дне рукава с круглой пластиковой или металлической крышкой. Колпачок может быть всего 4 дюйма в диаметре, и его будет трудно найти. Часто он будет покрыт грязью или травой, поэтому вам придется искать его, пытаясь найти землю вилами, металлическими граблями или отверткой. Посмотрите для отметки, выгравированной на бордюре или тротуаре, указывающей местоположение. Остановка корпорации, вероятно, будет похоронена ниже линии замерзания, поэтому в более холодных местах она может быть на несколько футов глубиной.

Позвоните по номеру 811, и они выйдут и отметят для вас местоположение водяной гусиной шеи, и это бесплатно! Это очень помогает найти остановку корпорации, так как она находится где-то на гусиной шее. Это сузит область поиска. Иногда они даже отмечают место остановки корпорации. Человек, который выходит, чтобы отметить места расположения труб, обычно имеет подробные планы, на которых показано точное расположение всего. Если вы оказались рядом и дружелюбны, они часто готовы поделиться с вами множеством полезной информации.

Корпоративный стоп (часто сокращенно «корпоративный стоп») служит запорным вентилем компании водоснабжения для вашего дома. Обычно он управляется с помощью специального ключа или гаечного ключа, чтобы предотвратить несанкционированное использование. К счастью, вы можете купить для него гаечный ключ в большинстве хозяйственных магазинов. Достаньте фонарик и сначала посмотрите на верхнюю часть стопки корпорации, чтобы увидеть, какой формы имеет рабочая гайка, так как существует несколько стилей. Также обратите внимание на его глубину, чтобы вы могли достать гаечный ключ с достаточно длинной ручкой, чтобы до него дотянуться.В большинстве случаев используется шлицевой гаечный ключ, который надевается на выступающую планку прямоугольной формы, как на фото ниже. Если вам действительно повезет, у него будет нормальная ручка, но не ставьте на это! В некоторых случаях у вас есть достаточно места для управления остановкой корпорации с помощью стандартного трубного ключа. Еще одна хитрость — использовать ключ для раковины (специальный гаечный ключ, используемый для установки смесителей на раковины). Вы, вероятно, также заметите пару отверстий на корпоративном ограничителе, которые совпадают друг с другом, когда клапан находится в закрытом положении.Они позволяют водопроводной компании закрывать ее на висячий замок, если вы не оплачиваете счет за воду! Большинство корпоративных стопов трудно повернуть, поэтому вам, возможно, придется приложить немного усилий. Возможно, вам удастся попросить компанию водоснабжения отправить кого-нибудь, чтобы закрыть и открыть ее для вас. Часто они делают это бесплатно (особенно если вы просите вежливо, и у вас есть хорошая репутация по своевременной оплате счетов за воду!)

Фотография выше показывает особенно красивую установку. Есть не только корпоративный стопор, но и запорный вентиль для домовладельцев с простой в использовании ручкой. Не нужно использовать специальный ключ, домовладелец может отключить воду самостоятельно без инструментов в экстренных случаях. Я очистил коробку изнутри перед тем, как сделать снимок. В такой клапанной коробке часто бывают муравьи, пауки и другие отвратительные вещи, поэтому будьте осторожны, открывая их. Я однажды даже нашел в одной дохлой черепаху!

Иногда в регионах с холодной погодой нет корпоративной остановки, расположенной снаружи.Остановка корпорации находится в вашем доме, обычно в подвале, в подполье или в подсобном помещении. В этом случае вы в значительной степени облажались, потому что водопроводная труба, вероятно, принадлежит водопроводной компании, и даже если это не так, вы не можете легко отключить воду, чтобы заменить ее. Прежде чем сдаваться, позвоните в вашу компанию по водоснабжению напрямую (используйте местный номер службы поддержки клиентов, а не 811) и спросите, есть ли у них отключение где-нибудь между их магистралью и вашим домом. Может, вы просто не смогли его найти. В крайнем случае спросите их, установят ли они вам новую подающую трубу большего размера.В большинстве случаев они это сделают, но, вероятно, они будут взимать с вас плату за это. Не удивляйтесь, если вас направят в сантехническую компанию для выполнения работы.

Добавить вторую трубу или заменить исходную трубу?

Дальнейшие действия зависят от текущей схемы водоснабжения, вашего бюджета и будущих проблем, связанных с техническим обслуживанием. Выберите из приведенных ниже методов, которые лучше всего подходят для ваших нужд.

Счетчик воды установлен прямо у остановки корпорации, или у вас нет счетчика воды.

• Можно просто врезаться в имеющуюся водопроводную трубу сразу после водомера. Затем установите новую трубу большего размера в спринклерную систему. Труба, ведущая к ирригационной системе, будет «новой» линией подачи с использованием пересмотренных GPM из таблицы выше. Существующая линия подачи в дом останется без изменений, а существующий поток в дом останется неизменным. Только спринклерная система может увеличить поток.
• Врезаться в существующую подающую трубу сразу после корпоративной остановки / водомера и параллельно ей установить вторую трубу в дом.Примерно в футе от дома подсоедините новую трубу обратно к старой трубе меньшего размера, ведущей в дом. Таким образом, вам не нужно менять трубы в стенах дома. Это создает две подводящие трубы рядом с домом, и вода проходит через обе из них. Преимущество состоит в том, что это экономит деньги, поскольку новая труба может быть такого же размера, как и старая труба. Вода будет проходить по обеим трубам, поэтому поток будет намного больше, чем раньше (но не вдвое, другие ограничения все еще существуют, такие как гусиная шея и корпоративный стоп.Обратной стороной является то, что теперь к дому будут вести две отдельные трубы. Это означает вдвое больше трубы, которая когда-нибудь может сломаться или протечь. Кроме того, старая труба все еще будет там, и, поскольку она старая, она с большей вероятностью потечет или сломается. Поскольку этот метод создает проблемы в будущем, он не рекомендуется большинством профессионалов.
• Снимите существующую трубу водоснабжения между корпоративной остановкой / водосчетчиком и домом и полностью замените ее новой трубой большего размера. Примерно в футе от дома подсоедините новую трубу к старой трубе меньшего размера, ведущей в дом.Таким образом, вам не нужно менять трубы в стенах дома. Это наиболее распространенный метод и, как правило, лучший вариант.

Счетчик воды устанавливается на расстоянии более пяти футов от остановки корпорации (обычно внутри дома).

Варианты замены трубы в основном те же, что и выше, однако в этом случае вам необходимо заменить трубу между упором корпорации и счетчиком. Обычно в этой ситуации счетчик находится внутри дома.Однако, если счетчик находится где-то во дворе, вам также необходимо заменить трубу между счетчиком и домом.

Намного проще, если вы фактически не замените короткий отрезок трубы, идущей в дом через стену или пол. Подсоедините новую трубу к старой трубе меньшего размера примерно в футе от стены дома. В результате остается короткий участок старой трубы, идущий в дом, но это намного проще, чем заменять трубу через стену или пол. Вода будет продавливаться через короткую секцию, и она будет работать нормально, если между точкой, где вы подключили новую трубу, и водомером не осталось более 5 футов старой трубы.Если осталось более 5 футов, вам нужно будет установить новую трубу через стену или заменить старую трубу внутри дома, когда она пройдет через стену. Другими словами, вы оставляете короткий отрезок старой трубы, ведущий в дом через стену. Попав внутрь, легче установить новую трубу большего размера. Вы подключите новую спринклерную систему как можно ближе к водомеру. К сожалению, вам придется вывести новую подающую трубу спринклера через стену, а это значит, что вам придется просверлить отверстие в стене.Обязательно заделайте отверстие вокруг трубы качественным эластичным водонепроницаемым герметиком! При расширении и сжатии труба будет двигаться, поэтому после затвердения герметик должен оставаться гибким. (Не используйте цемент для заделки отверстия! Стандартные цементные, гипсовые и бетонные смеси НЕ являются водонепроницаемыми!)

Прочие вопросы для рассмотрения

Пластиковая труба обычно должна быть установлена ​​на глубину не менее 18 дюймов, измеряемую от верха трубы до уровня почвы.
