Установка счетчиков электроэнергии в квартире: Установка счетчика учета электроэнергии в квартире 2023

Какие особенности установки счетчика электроэнергии и устройства автоматического отключения на вводе?

Стоимость электролаборатории

Виды измерений электролаборатории

Периодичность измерений электролабораторией

Электролаборатория » Вопросы и ответы » Какие особенности установки счетчика электроэнергии и устройства автоматического отключения на вводе?

Монтаж счетчиков и устройств автоматического отключения осуществляется согласно требованиям ПУЭ. Место их установки определяется исходя из типа объекта и его планировки и должно быть согласовано с энергосбытом. Обычно, перед счетчиком электроэнергии электромонтажниками ставится вводной автомат. Счетчик электроэнергии и вводной автомат устанавливаются в пластиковый короб, который пломбируется инспектором энергосбыта или другим уполномоченным лицом. Это делается для исключения незаконного подключения к электромагистрали в обход счетчика. Наша электролаборатория проверит правильность установки Вашего электросчётчика и выдаст технический отчёт.

Ссылка на нормативную базу:

ПУЭ п. 1.5.6. Счетчики для расчета электроснабжающей организации с потребителями электроэнергии рекомендуется устанавливать на границе раздела сети (по балансовой принадлежности) электроснабжающей организации и потребителя.
ПУЭ п. 1.5.13. Каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке — пломбу энергоснабжающей организации.
На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 мес, а на однофазных счетчиках — с давностью не более 2 лет.
ПУЭ п. 1.5.27. Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0 °С.
Счетчики общепромышленного исполнения не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40 °С, а также в помещениях с агрессивными средами.

Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С.

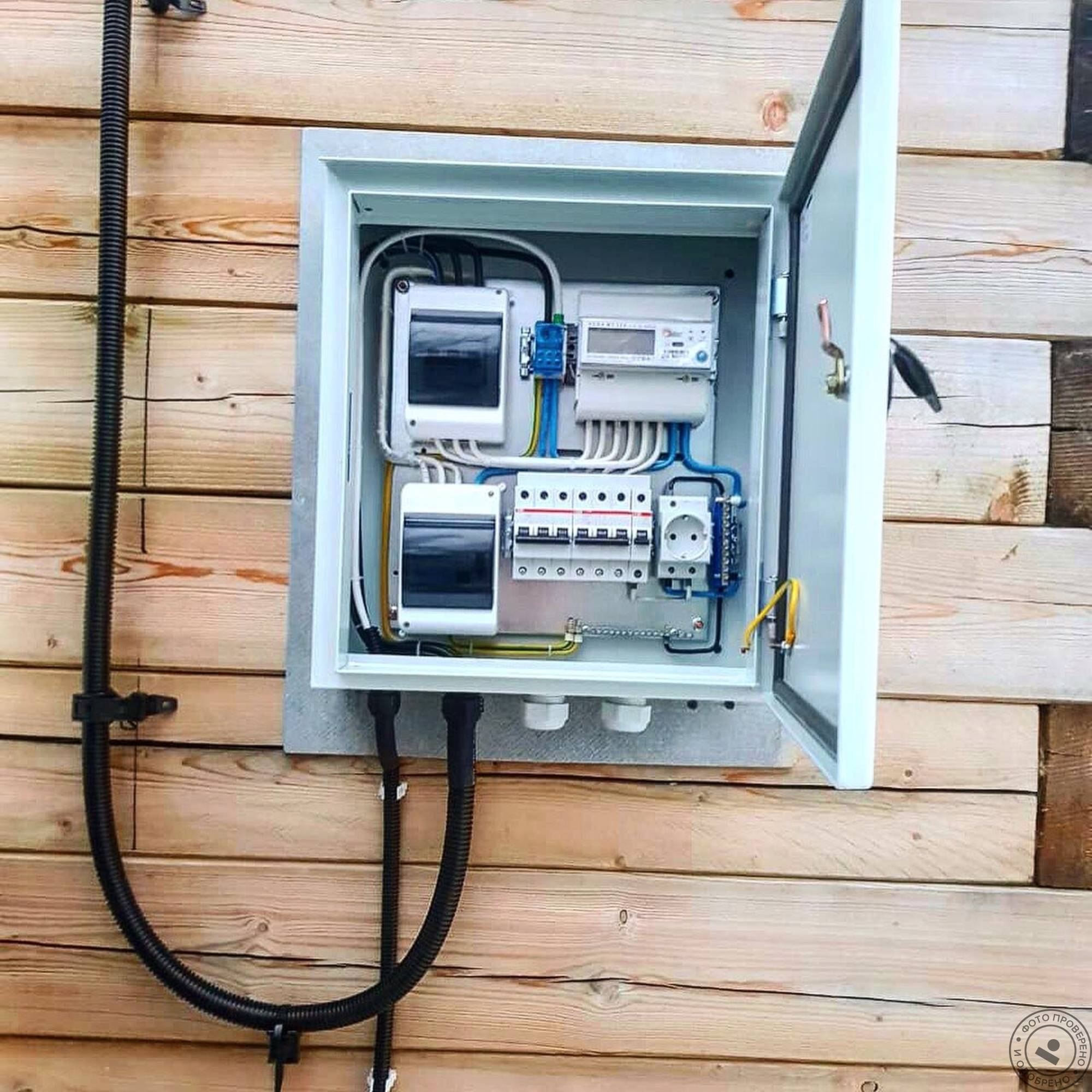

ПУЭ п. 1.5.29. Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройств (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.
Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.
Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8 — 1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.
ПУЭ п. 1.5.30. В местах, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т. п.), для счетчиков должен предусматриваться запирающийся шкаф с окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также для совместного размещения счетчиков и трансформаторов тока при выполнении учета на стороне низшего напряжения (на вводе у потребителей).
ПУЭ п. 1.5.31. Конструкции и размеры шкафов, ниш, щитков и т.п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1°. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны.
ПУЭ п. 1.5.32. Электропроводки к счетчикам должны отвечать требованиям, приведенным в гл. 2.1 и 3.4.
ПУЭ п. 1.5.33. В электропроводке к расчетным счетчикам наличие паек не допускается.
ПУЭ п. 1.5.34. Сечения проводов и кабелей, присоединяемых к счетчикам, должны приниматься в соответствии с 3.4.4 (см. также 1.5.19).
ПУЭ п. 1.5.35. При монтаже электропроводки для присоединения счетчиков непосредственного включения около счетчиков необходимо оставлять концы проводов длиной не менее 120 мм. Изоляция или оболочка нулевого провода на длине 100 мм перед счетчиком должна иметь отличительную окраску.
ПУЭ п. 1.5.36. Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.
Трансформаторы тока, используемые для присоединения счетчиков на напряжении до 380В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.
ПУЭ п. 1.5.37. Заземление (зануление) счетчиков и трансформаторов тока должно выполняться в соответствии с требованиями гл. 1.7. При этом заземляющие и нулевые защитные проводники от счетчиков и трансформаторов тока напряжением до 1 кВ до ближайшей сборки зажимов должны быть медными.
ПУЭ п. 7.1.24. ВУ, ВРУ, ГРЩ должны иметь аппараты защиты на всех вводах питающих линий и на всех отходящих линиях,
ПУЭ п. 7.1.25. На вводе питающих линий в ВУ, ВРУ, ГРЩ должны устанавливаться аппараты управления. На отходящих линиях аппараты управления могут быть установлены либо на каждой линии, либо быть общими для нескольких линий.
Автоматический выключатель следует рассматривать как аппарат защиты и управления.
ПУЭ п. 7.1.26. Аппараты управления, независимо от их наличия в начале питающей линии, должны быть установлены на вводах питающих линий в торговых помещениях, коммунальных предприятиях, административных помещениях и т.п., а также в помещениях потребителей, обособленных в административно-хозяйственном отношении.
ПУЭ п. 7.1.59. В жилых зданиях следует устанавливать один одно- или трехфазный расчетный счетчик (при трехфазном вводе) на каждую квартиру.
ПУЭ п. 7.1.61. В общественных зданиях расчетные счетчики электроэнергии должны устанавливаться на ВРУ (ГРЩ) в точках балансового разграничения с энергоснабжающей организацией. При наличии встроенных или пристроенных трансформаторных подстанций, мощность которых полностью используется потребителями данного здания, расчетные счетчики должны устанавливаться на выводах низшего напряжения силовых трансформаторов на совмещенных щитах низкого напряжения, являющихся одновременно ВРУ здания.

ВРУ и приборы учета разных абонентов, размещенных в одном здании, допускается устанавливать в одном общем помещении. По согласованию с энергоснабжающей организацией расчетные счетчики могут устанавливаться у одного из потребителей, от ВРУ которого питаются прочие потребители, размещенные в данном здании. При этом на вводах питающих линий в помещениях этих прочих потребителей следует устанавливать контрольные счетчики для расчета с основным абонентом.

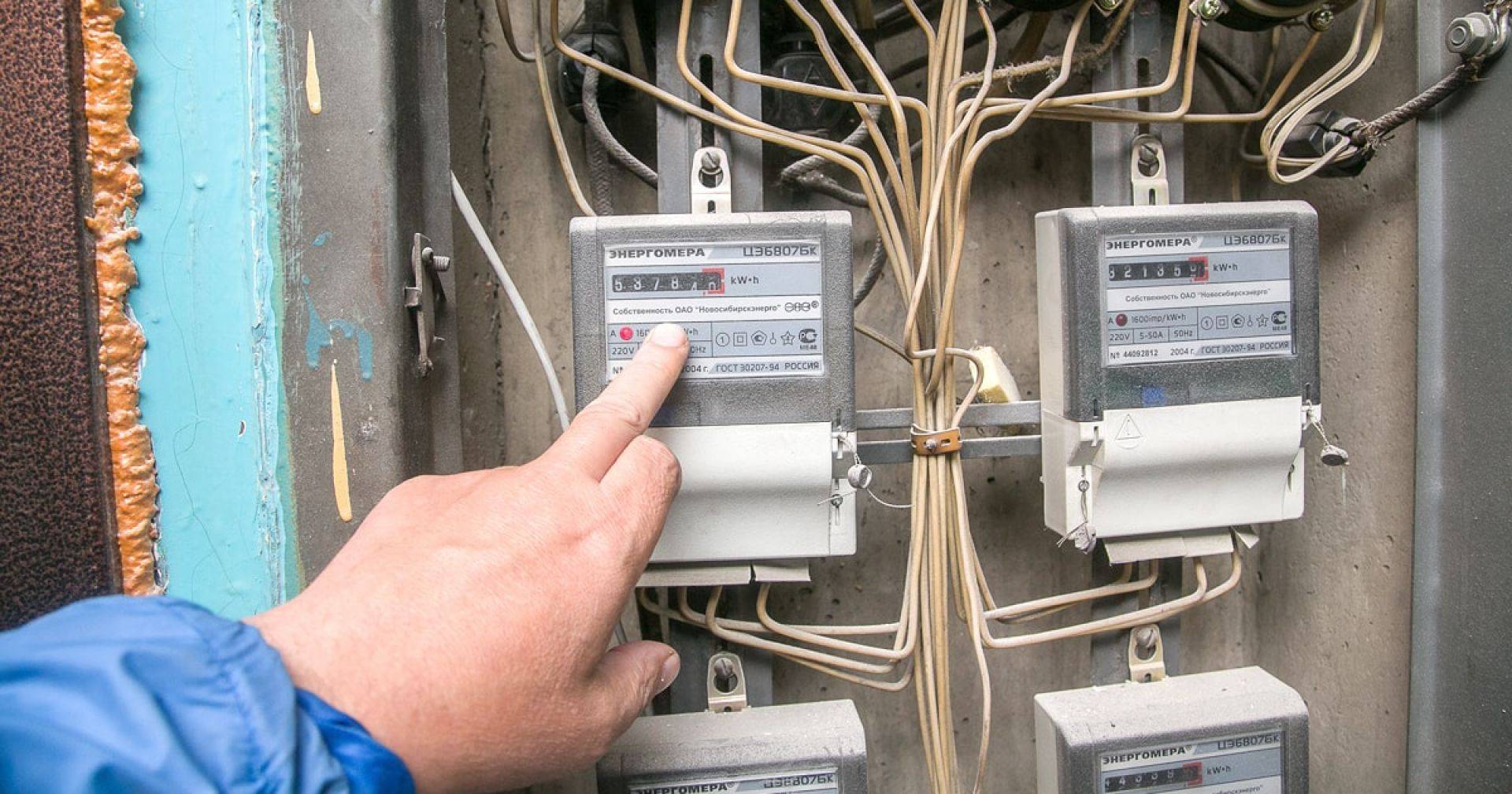

ПУЭ п. 7.1.63. Расчетные квартирные счетчики рекомендуется размещать совместно с аппаратами защиты (автоматическими выключателями, предохранителями).
При установке квартирных щитков в прихожих квартир счетчики, как правило, должны устанавливаться на этих щитках, допускается установка счетчиков на этажных щитках.
ПУЭ п. 7.1.64. Для безопасной замены счетчика, непосредственно включаемого в сеть, перед каждым счетчиком должен предусматриваться коммутационный аппарат для снятия напряжения со всех фаз, присоединенных к счетчику.
Отключающие аппараты для снятия напряжения с расчетных счетчиков, расположенных в квартирах, должны размещаться за пределами квартиры.

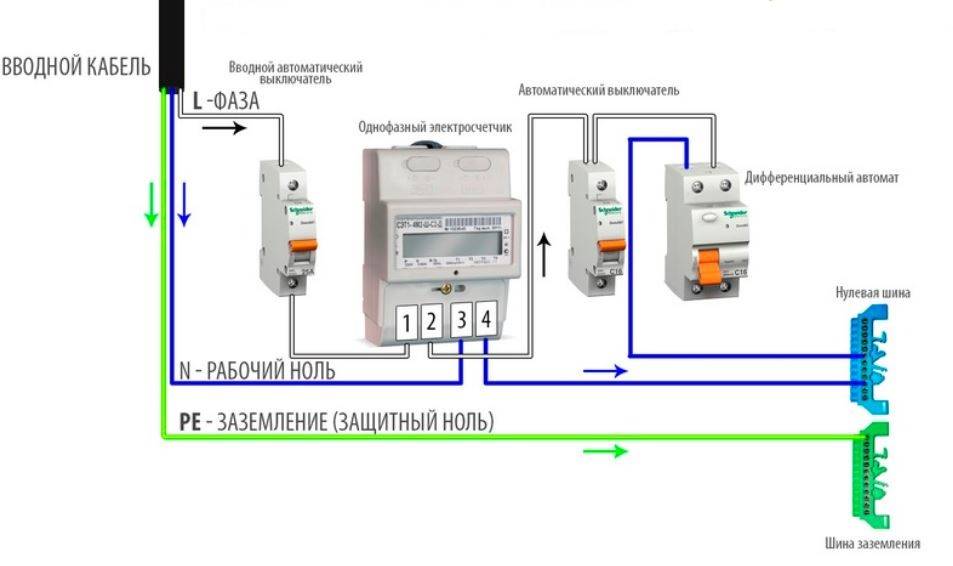

ПУЭ п. 7.1.65. После счетчика, включенного непосредственно в сеть, должен быть установлен аппарат защиты. Если после счетчика отходит несколько линий, снабженных аппаратами защиты, установка общего аппарата защиты не требуется.
ПУЭ п. 7.1.66. Рекомендуется оснащение жилых зданий системами дистанционного съема показаний счетчиков.

Блог

Электролаборатория в ЖК «Достояние»

Электролаборатория в ЖК «Достояние»узнать больше…

Электролаборатория в ЖК Маяк

Наша электролаборатория работает в ЖК «Маяк»узнать больше…

Электролаборатория в ЖК Наследие

Наша электролаборатория работает в ЖК «Наследие»узнать больше…

Не дозвонились?

Заказать звонок

мы перезвоним!

Только в
10%
позвоните нам
для получения скидки

Новости

ЖК Семеновский парк появилась прописка

Новый ЖК в московском районе Соколиная гора!!! . ..узнать больше…

В юго-восточных районах Москвы восстановлено электроснабжение

Снабжение электричеством жилых домов на юго-востоке столицы восстановлено …узнать больше…

Освещать Москву начали 289 лет назад

В этот день, 27 ноября, только в 1730 году, началось непрерывное освещение Москвы …узнать больше…

ПУЭ 7. Установка счетчиков и электропроводка к ним | Библиотека

• 13 декабря 2006 г. в 18:44
• 3028984

• Поделиться

• Пожаловаться

Раздел 1. Общие правила

Глава 1.5. Учет электроэнергии

Установка счетчиков и электропроводка к ним

1.5.27. Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0 °С.

Счетчики общепромышленного исполнения не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40 °С, а также в помещениях с агрессивными средами.

Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С.

1.5.28. Счетчики, предназначенные для учета электроэнергии, вырабатываемой генераторами электростанций, следует устанавливать в помещениях со средней температурой окружающего воздуха +15-+25 °С. При отсутствии таких помещений счетчики рекомендуется помещать в специальных шкафах, где должна поддерживаться указанная температура в течение всего года.

1.5.29. Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУП), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.

Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.

Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8-1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

1.5.30. В местах, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т. п.), для счетчиков должен предусматриваться запирающийся шкаф с окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также для совместного размещения счетчиков и трансформаторов тока при выполнении учета на стороне низшего напряжения (на вводе у потребителей).

1.5.31. Конструкции и размеры шкафов, ниш, щитков и т. п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1°. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны.

1.5.32. Электропроводки к счетчикам должны отвечать требованиям, приведенным в гл. 2.1 и 3.4.

1.5.33. В электропроводке к расчетным счетчикам наличие паек не допускается.

1.5.34. Сечения проводов и кабелей, присоединяемых к счетчикам, должны приниматься в соответствии с 3.4.4 (см. также 1.5.19).

1.5.35. При монтаже электропроводки для присоединения счетчиков непосредственного включения около счетчиков необходимо оставлять концы проводов длиной не менее 120 мм. Изоляция или оболочка нулевого провода на длине 100 мм перед счетчиком должна иметь отличительную окраску.

1.5.36. Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.

Трансформаторы тока, используемые для присоединения счетчиков на напряжении до 380 В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.

1.5.37. Заземление (зануление) счетчиков и трансформаторов тока должно выполняться в соответствии с требованиями гл. 1.7. При этом заземляющие и нулевые защитные проводники от счетчиков и трансформаторов тока напряжением до 1 кВ до ближайшей сборки зажимов должны быть медными.

1.5.38. При наличии на объекте нескольких присоединений с отдельным учетом электроэнергии на панелях счетчиков должны быть надписи наименований присоединений.

Elec.ru в любимой социальной сети Twitter
Актуальные новости, мероприятия, публикации и обзоры в удобном формате.

Подписаться

Счетчики электроэнергии в квартирах — Электромонтаж и правила BS 7671 — IET EngX

Это обсуждение закрыто.

Вы больше не можете публиковать новые ответы в этом обсуждении. Если у вас есть вопрос, вы можете начать новую дискуссию

Я работаю над многоэтажным жилым домом и предложил разместить счетчики в хозяйственных шкафах в квартирах. Существуют ли стандарты/правила для электрических счетчиков? Я хотел бы понять, каковы требования с точки зрения местоположения, доступа и т. д.

• В Великобритании распространены два подхода. Первый – это все метры в общей зоне рядом с входом, а затем по 1 подмагистрали на каждую квартиру, это обычное дело для небольших домов или переделывается при разделении большого дома.

  Другой вариант — иметь «строительную сеть» (хорошее руководство и фотографии из UKPN здесь), где есть главный ввод и разветвления на N предохранителей (по одному на квартиру), а затем есть линии без учета, которые должны быть защищены, чтобы предотвратить кража электроэнергии, и в каждой квартире есть свой держатель предохранителя с муляжом предохранителя («красная ссылка»), а затем счетчик.

  Официальный документ ENA находится здесь, но в нем мало изображений.



  Счетчики должны быть доступны для считывания, и должно быть дополнительное пространство, чтобы позволить поставщику добавить на плату в будущем другие элементы, например измерительный прибор, таймер или модуль телеметрии интеллектуального счетчика.

  Что касается доступа, желательно, чтобы счетчики были доступны снаружи здания, чтобы их можно было считать, когда никто не остается в помещении в течение дня.

  пример требования к счетчику  из УКПН стр. 11 то есть для дома, но квартиры с общими коридорами или выходом на балкон часто делаются одинаково

  Майк.

• Габриэлла

  Я сделала много проектов многоквартирных домов.



  Практически все были со счетчиками в шкафах стояков на каждом этаже по требованию заказчика, БНО, ДНО и счетчиков. Таким образом, можно изолировать питание квартир без необходимости доступа к отдельным квартирам и возможности считывать все счетчики одним нажатием. Также меньше возможностей для подделки счетчика.

  Япония

• Спасибо, Майк. Присланная вами информация очень полезна.

• До Джон Пекхэм , Я предполагаю, что мой вопрос заключается в том, нужен ли арендатору доступ к нему?

• 0000000Z» data-yesvotes=»0″ data-novotes=»0″ data-url=»https://engx.theiet.org/f/wiring-and-regulations/25140/electricity-meters-within-apartments/109515″>

  Арендатор, владельцы здания и считыватель счетчиков, как минимум, — вам не может быть отказано в доступе к показаниям ваших собственных счетчиков — и кто-то может захотеть сменить поставщика или установить счетчик с жетоном предоплаты, чтобы регулярный доступ в любое время .

  Кодовый замок на шкаф – обычное решение.

  Майк

• Вы также должны привлечь к обсуждению вашего DNO — у них, вероятно, есть стандартные проекты, которые могут вам помочь. Слишком часто мы (DNO) оказываемся с пространством, которое на самом деле не работает, слишком маленькое или имеет неправильную форму для того, что нужно. Предоставление плана DNO на раннем этапе также гарантирует, что их часть работы будет готова, когда это необходимо. Хотя они примерно одинаковы, разные DNO могут иметь немного разные требования, поэтому следование документу UKPN в другой области может быть не тем, что необходимо. UKPN сделали свои документы общедоступными, некоторые другие — нет.

  С уважением,

  Алан.

• mapj1:
  Другой вариант — иметь «строительную сеть» (хорошее руководство и фотографии из UKPN здесь), где есть главный ввод и разветвления на предохранители N (по одному на квартиру), а затем есть линии без счетчиков, которые для защиты от кражи электроэнергии, и в каждой квартире есть свой держатель предохранителя с фиктивным предохранителем («красная ссылка»), а затем счетчик.

  Майк, здесь небольшая опечатка — мой акцент? Или это 9Предохранители 0086 n для квартир n ? ?

• не похож на парня, который ходил в Сент-Айвс из детской песенки….

  Конечно, должно быть N строк для N квартир,  где N – положительное целое число, и одна линия снабжения на квартиру — я уверен, что мы все поняли, что я имел в виду на самом деле?.

  Мы могли бы, я полагаю, провести по 3 фазы на каждую квартиру, и тогда каждая квартира имеет 5 проводов, но это все равно не так хорошо.

  Иногда мне кажется, что разность нагрузки рассчитывается таким же образом.

  жаль, что мы потеряли пивной смайлик…

  М.

• 0000000Z» data-yesvotes=»0″ data-novotes=»0″ data-url=»https://engx.theiet.org/f/wiring-and-regulations/25140/electricity-meters-within-apartments/109523″>

  mapj1:
  Я уверен, что мы все поняли, что я действительно имел в виду ?.

  Сначала нет! Другие тоже могут быть сбиты с толку. Разве обычно это не заглавная буква N для нейтрального и маленького n или x для неизвестных величин или даже w жен, s мешков и c кошек?

Стоит ли покупать отдельные электросчетчики?

Для продажиОткрытые домаНовое строительствоАренда

В: У меня есть четырехквартирный дом, в котором установлен главный электросчетчик. Установка четырех отдельных счетчиков обойдется примерно в 5000 долларов. Я обнаружил, что мои жильцы злоупотребляют тем, что электричество включено в их арендную плату.

Считаете ли вы целесообразным установку отдельных электросчетчиков? — Даниэль Д.

А: Да. Стоимость около 1250 долларов за единицу будет очень выгодной.

Арендаторы, чьи коммунальные услуги включены в арендную плату, часто оставляют свет и электроприборы включенными больше, чем необходимо.

Отдельные счетчики избавят вас от головной боли и увеличат чистую прибыль, даже если вы немного снизите арендную плату, чтобы компенсировать прекращение подачи электроэнергии в счет арендной платы.

В: Мне 76 лет, у меня 11 многоквартирных домов, которыми я управляю. Но я устал от «квартирантов и туалетов».

Тем не менее, я наслаждаюсь преимуществами инвестиций в недвижимость, особенно денежным потоком, так как я выплатил все ипотечные кредиты.

Я бы с удовольствием продал свои здания и вернул ипотечные кредиты, но налоги на прирост капитала слишком высоки.

На ежемесячных собраниях нашей местной ассоциации собственников квартир я попросил своих совладельцев порекомендовать хорошую управляющую компанию.

Около года назад я нанял сертифицированного управляющего недвижимостью (CPM), которого очень рекомендовали.

Он оказался катастрофой, оттолкнув моих хороших постоянных арендаторов, увеличив количество вакансий и увеличив мои расходы, в основном из-за его 5-процентной платы за управление.

Через шесть месяцев я уволил его и вернул управление своими зданиями.

Как мне найти хорошего управляющего недвижимостью, чтобы у меня было больше времени для игры в гольф, прежде чем я состарюсь? — Дэвид Л.

О: На мой взгляд, самая трудная работа в мире — это быть профессиональным управляющим недвижимостью.

Несмотря на то, что вы наняли CPM, как вы обнаружили, это не является гарантией высококачественного управления недвижимостью.

Причина, по которой управление недвижимостью является самой сложной работой в мире, заключается в том, что профессиональный управляющий оказывается между арендаторами и арендодателями.

Арендодатели хотят получить максимальный чистый доход, а арендаторы хотят за свои деньги минимальную арендную плату и максимум услуг.

Управляющий не может сделать всех счастливыми, как вы поняли.

Я предлагаю постепенно распродавать ваши здания, принимая минимальный первоначальный взнос от состоятельных покупателей.

Другой альтернативой является аренда. Если вы перенесете ипотечные кредиты с продажей в рассрочку с ипотечными кредитами только под проценты, вы будете должны платить только небольшие налоги на прирост капитала до тех пор, пока не наступят платежи в размере от 10 до 30 лет.

В: У меня есть несколько сдаваемых внаем домов. Это были отличные инвестиции, обеспечивающие хорошие налоговые льготы и повышение рыночной стоимости.

Но примерно три месяца назад один из моих жильцов съехал, предупредив меня заранее.

Она настояла, чтобы я осмотрел дом на следующий день после того, как она все вывезла и прибралась.

Дом был в отличном состоянии, поэтому я выписал ей чек на возврат залога в размере 500 долларов, который она быстро обналичила в тот же день в моем банке.

Но в следующем месяце я получил счет на 240 долларов за неоплаченную воду. Когда я позвонил в компанию по водоснабжению, они сказали, что мой арендатор не оплачивал свои счета в течение нескольких месяцев, но по закону владелец собственности несет ответственность, когда арендатор не платит.

Поскольку я знаю, куда переехала арендатор, я столкнулся с ней и попросил заплатить. В вежливых выражениях она сказала мне: «Убирайся».

Теперь водопроводная компания угрожает либо подать на меня в суд, либо добавить 240 долларов к моему налогу на недвижимость, на что, как они утверждают, они имеют право. Что я должен делать? — Винни Ф.

A: Иногда бывает невыгодно быть любезным с арендаторами, которые затем пользуются любезным арендодателем.

Ваша ситуация показывает, почему арендодатели не должны незамедлительно возвращать залоговые суммы, пока они не будут уверены, что все счета арендаторов оплачены.

Обстоятельства, которые вы описываете, не являются чем-то необычным, когда неоплаченные жильцом счета за коммунальные услуги могут быть либо взысканы с арендодателя, либо добавлены к счету местного налога на недвижимость.
