Установка сдвоенной розетки: Как поставить и подключить двойную розетку в один подрозетник

Как устанавливается двойная розетка в один подрозетник

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Подключение источника питания с двумя гнездами
• 2 Схема подключения электроточки
• 3 Установка монолитной модели
• 4 Замена старой розетки и подрозетника

В настоящее время двойная розетка стала очень востребована, так как ее установка повышает удобство использования бытовых приборов.

Обычная модель состоит из:

• подрозетника;
• двух разведенных клеммников;
• монтажной части проводов.

Иногда вместо сдвоенной электророзетки просто устанавливают рядом два источника питания. Это требует устройства дополнительной ниши для второго подрозетника, тогда как монолитная модель устанавливается в один так называемый стакан. Этот способ того, как подключить двойную розетку, намного проще.

Подключение источника питания с двумя гнездами

Все действия связанные с заменой или установкой новых электрических точек нужно начинать с отключения подачи электричества и проверки напряжения.

Конструкцию разбираем на 2 части:

1. декоративную;
2. рабочий механизм.

Переходим к работе с кабелем. Обнажаем кабель, чтобы жилы было видно примерно на 10 см. Более длинными оставлять их нет смысла, так как они будут мешать при установке новой точки. Если они короче, рекомендуется нарастить старую проводку.

Для работы потребуется отвертка-тестер с индикатором на конце и резиновые перчатки. Тестером мы должны определить, где в проводах находятся ноль, фаза и земля. Для этого отверткой прикасаемся по очереди к проводам, если индикатор загорелся – это фаза, нет – ноль. Также это можно определить по цветам. Фаза обычно окрашена в коричневый цвет, нулевой провод – в синий, земля – в желтый.

Далее нужно зачистить концы на 1,5 см и подсоединить их к контактам на керамической сердцевине. Скручивать провода нужно в стакане.

Зачищенные концы вставляют в ослабленные контактные клеммы на сердцевине двойной розетки. Фазный и нулевой провод подключают к боковым контактам. Не имеет значения, какую из сторон выбрать для фазы, а какую для нуля. Но рекомендуется фазу подключать справа, чтобы не путать в дальнейшем. Важно не совершить ошибку, подключив все на один контакт, в этом случае произойдет замыкание. Центральный контакт (иногда он помечен специальным знаком) предназначен для провода заземления.

Когда все контакты будут подключены, следует их затянуть.

Чтобы поступающая электроэнергия распределялась равномерно, сечение кабеля, используемого при подключении источника питания, должно совпадать с сечением, что и у основной проводки.

Наличие двойной розетки не приводит к увеличению мощности. Максимально она рассчитана на 16 ампер.

Можно провести подключение двойной розетки и без заземления, алгоритм действий при этом не меняется. В частном доме рекомендуют использовать монолитную розетку с защитным контактом при наличии заземления. В многоквартирных домах заземление отсутствует (спроектировано зануление).

В монолитной сдвоенной модели есть латунная перемычка. Если ее удалить, можно установить рядом две отдельные точки.

Схема подключения электроточки

При косметическом ремонте обычно проводится замена старой точки на двойную розетку. Однако не всегда такая замена приводит к желаемому результату, так как имеет свои плюсы и минусы:

Результат работы	Плюс	Минус
Установка сдвоенной электророзетки в одну нишу	увеличивается количество гнезд для электроприборов; эстетичный вид – компактность; денежные расходы меньше, чем за 2 одинарные модели; установка двойной розетки отличается простотой. Две одинарные точки требуют больше времени.	ограничение по мощности. Нельзя одновременно использовать два мощных прибора; постоянная нагрузка на крепежный механизм, который со временем разваливается. Монтаж приходится повторять чаще.

При косметическом ремонте можно установить двойную розетку в виде моноблока, используя старый стакан или место под ним, в этом случае можно не задумываться над вопросом прокладки новой проводки и поклейке новых обоев на поврежденные стены.

Установка двойной розетки в один подрозетник без замены электропроводки и с минимальными повреждениями стен и покрытий делится на следующие этапы:

1. Отключаем электричество в щитке – это основное правило безопасности при электромонтажных работах. Для полного подтверждения, что ток не поступает, отверткой с индикатором нужно проверить место установки нового источника питания.
2. Разбираем старую модель. Демонтируем старый стакан.
3. Отверткой или зубилом убираем старый гипс, подготавливая таким образом стену для установки нового стакана.
4. Старые провода продеваем в специальное отверстие нового стакана. Вставляем его на свое место. Стакан не должен выходить за уровень стены.
5. Готовим раствор гипса. Стакан алебастра разбавляем водой, пока не получится консистенция, напоминающая густую сметану. Мешать нужно быстро, поскольку гипс быстро твердеет. Намочив стенки ниши водой, обеспечиваем цепкость поверхности стены и гипса. Намазываем гипсом отверстие под приготовленный подрозетник. Рекомендуется тоже промазать внешнюю сторону подрозетника и поместить в нишу, предварительно поправив жилы провода. Остатки гипса понадобятся, чтобы замазать щели между вставленным стаканом и стеной. Убираем излишки гипса и обои лягут ровно на стену. Все работы с гипсом проводятся, чтобы укрепить рабочий механизм в нише.

6. Далее провода защищаются, ведется подключение рабочей части.
7. Устанавливаем механизм внутри стакана, укрепляем с помощью крепежных лапок. Предварительно решите, горизонтальным или вертикальным будет расположение у панели электророзетки.
8. После того как монтаж двойной розетки завершен, восстанавливаем покрытие стены вокруг нового подрозетника. Если вы подклеиваете обои, учтите, что обойный клей высыхает долго. Рекомендуется подклеить их клеем ПВА, что позволит сразу приступить к установке декоративной рамки.

Подключаем электричество, проверяем результат работы. Включение электрощита, проверка результата выполненной работы. Стартовое включение в монтированную электроточку лучше проводить с электроприбором меньшей стоимости, например, можно поставить на зарядку фонарик.

Установка монолитной модели

Для установки двойной розетки в подрозетник нужно аккуратно уложить провода в коробке (обычно в виде гармошки). Делать это нужно осторожно, чтобы крепежные лапки не повредили изоляцию проводов.
Сердцевина углубляется, фиксируется саморезами или крепежными лапками.

Затем с помощью саморезов суппорт модели прикрепляется к ее рабочему механизму с помощью тех же саморезов. Будьте аккуратны при закручивании саморезов, так как при излишних усилиях они могут привести к трещине в лицевой панели.

Декоративная часть устанавливается плотно, без зазоров к стене и защелкивается.

Замена старой розетки и подрозетника

Двойная розетка в один подрозетник чаще всего монтируется при выходе из строя старой электроточки. Одновременно увеличивается количество гнезд для бытовых приборов.

Этапы работы в этом случае аналогичны предыдущим:

• Отключаем подачу электроэнергии, убеждаемся в этом при помощи тестера.
• Откручиваем саморезы на декоративной панели старой электророзетки, снимаем панель.
• Ослабляем крепежные лапки, отсоединяем провода.
• Убираем старую сердцевину.
• Новую конструкцию разбираем на декоративную и рабочую части.
• Чтобы подключить двойную розетку, используем тот же способ, что и в предыдущих случаях.

Двойная розетка очень органично решает вопрос с увеличением количества гнезд для бытовых приборов и помогает отказаться от переносок и удлинителей. Работа несложная, не требует особых знаний и профессиональных инструментов. Для замены модели с одним гнездом на новую с двумя гнездами и подключения двойной розетки не требуется помощь специалистов. При самостоятельном монтаже рекомендуется остановить свой выбор на простой монолитной модели либо модели с выбрасыванием вилки бытового прибора при помощи пружины.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Как подключить двойную (сдвоенную) розетку

К вашему вниманию подробная пошаговая фото инструкция — как подключить двойную (сдвоенную)  розетку.

Двойная или сдвоенная розетка — это моноблок, состоящий из двух штепсельных разъемов для подключения вилок электроприборов, который устанавливается в одно посадочное место (в один подрозетник) и требующий для подключения стандартного набора проводов — фазу, рабочий ноль и землю (защитный ноль).

Применяются двойные розетки чаще всего в случае, когда одинарной розетки уже не хватает для подключения нескольких потребителей, а добавить еще розетку по каким-то причинам нет возможности. Пользоваться такими розетками нужно с особой осторожностью, следить за мощностью подключенных в нее устройств, чтоб их суммарный ток не превышал 10А-16А (в зависимости от характеристик конкретной модели сдвоенной розетки).

Подключение двойной розетки

рассмотрим на примере механизмов Schneider Electric модели Sedna.

Приступаем к установке:

1. Отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке розетки. В крайнем случае, выключайте все. Но затем обязательно убедитесь, в отсутствии электрического тока, в месте установки!





2. Разбираем розетку, для этого откручиваем, при помощью отвертки, крепежные винты, как показано на изображении ниже. В результате этого отделяем лицевую панель от механизма двойной розетки.







3. С помощью пассатижей или бокорезов, укорачиваем провода в подрозетнике, чтоб их длинна составляла примерно 10см. Затем снимаем с концов изоляцию на 8-10мм, и, для удобства подключения, подгибаем провода как показано ниже.

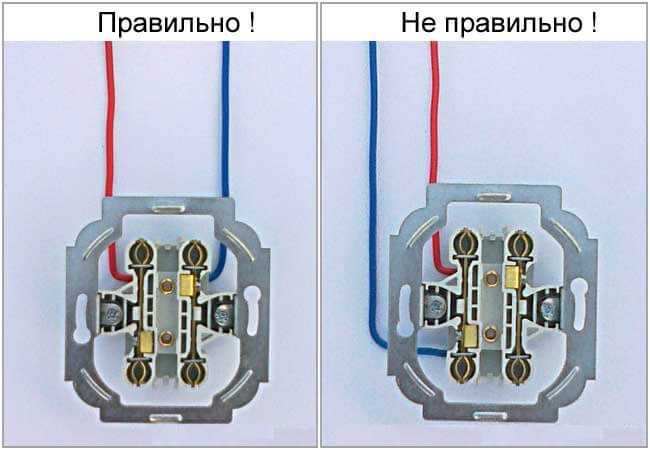

4. Помещаем провода в винтовые клеммы механизма сдвоенной розетки, расположение которых указано на изображении ниже. Фазный провод (у нас коричневый) и рабочий ноль (у нас голубой) помещаем в разные крайние клеммы, а защитный ноль — землю (у нас желто-зеленый) в центральную. И с помощью отвертки затягиваем вины.
