Установка светодиодной ленты на кухне своими руками: Светодиодная LED-подсветка на кухне своими руками (схемы, фото)

Подсветка рабочей зоны на кухне за 5 шагов

Сегодня нельзя себе представить ни одну современную кухню без функциональной подсветки рабочей зоны.

Если же вы по прежнему считаете, что вам достаточно на кухне только общего света, то вы глубоко заблуждаетесь.

В процессе готовки вы по любому своим телом перекрываете световой поток от светильников на потолке и затеняете тем самым пространство. Поэтому подсветка кухонной рабочей зоны должна присутствовать в квартире у каждой хорошей хозяйки.

Давайте разберемся как это сделать правильно и профессионально, используя доступную всем светодиодную ленту.

Всю работу можно разбить на 5 шагов или этапов:

• правильный подбор материалов

• установка или врезка профиля

• монтаж светодиодной ленты

• подсоединение блока питания и прокладка проводов

• подключение датчика взмаха руки

Выбор материала

Для монтажа такой подсветки вам понадобятся следующие материалы и оборудование:

• сама светодиодная лента

Обязательно выбирайте модели с высоким индексом цветопередачи более 90%. Так как в дальнейшем вы будете помещать ее в защитный профиль с матовым стеклом, ленту можете брать не герметичную.

Это существенно сэкономит вам деньги, да и качественные герметичные варианты очень трудно подобрать.

Все они через год или два тускнеют и покрываются желтым налетом, существенно меняя свой первоначальный свет.

• блок питания

Он необходим для преобразования напряжения 220В в 12 или 24В, от которого и будет подключаться светодиодная подсветка.

Какой тип конкретно подобрать, читайте ниже.

• алюминиевый профиль

Без него лента быстро выходит из строя, вследствие перегрева. Также к нему очень удобно крепить рассеиватель для равномерной засветки всей столешницы и защиты от брызг.

• инфракрасный датчик движения руки для бесконтактного включения и отключения подсветки

Никаких кнопочных переключателей здесь делать не желательно. Просто забудьте про них раз и навсегда.

• ножовка по металлу + рулетка

• саморезы + двухсторонний скотч

• двухжильный медный провод сечением 0,75мм2

Провода лучше использовать разноцветные. Например, красный и черный, чтобы случайно не перепутать полярность плюс и минус.

Она здесь играет существенную роль.

Какая светодиодная лента для кухни лучше

Кухня это место чистоты. В ней не должно быть никаких темных углов и теней.

В первую очередь это касается рабочей зоны. Именно здесь освещение должно быть наиболее качественным.

От этого напрямую зависит удобство приготовления продуктов и ваше здоровье.

Оптимальная температура освещения рабочей зоны — нейтральная, порядка 4000К.

Однако в некоторых случаях, можно выбрать и теплый цвет свечения. Например, для кухни из натурального дерева.

Но только не чересчур желтый. Смотреться это в темноте может будет и красиво, однако функциональности и пользы от такого освещения — ноль.

Пропустить рыбную косточку при разделке в таком свете, плевое дело.

Также не забывайте, что цветная RGB подсветка используется на кухне исключительно для декоративных целей.

Поэтому здесь применяйте одноцветную ленту с ровным белым светом. Самая популярная мощность — 14,4Вт на 1 погонный метр.

Чаще всего используют модели SMD 5050.

Освещенность рабочей поверхности должна быть равномерной и быть в пределах от 200 люкс и выше.

Коэффициент цветопередачи CRI>90. Чем выше этот показатель, тем больше свет приближен к естественному дневному.

А это особенно важно при приготовлении пищи и осмотре продуктов.

Где устанавливать профиль

Сама лента крепится и вставляется в специальный профиль.

Очень многие для этого используют угловой вариант, который ставится в торец между стенкой и низом шкафчиков.

Однако не забывайте один отрицательный момент такой подсветки. В этом случае свет будет идти не строго вниз на рабочий стол, а зачастую бить вам в глаза.

Конечно, стоя в непосредственной близости от шкафчика, вы этого может и не заметите, а вот сидеть за кухонным столом, повернувшись лицом к такой подсветке, будет уже не комфортно.

А если у вас квартира-студия, то такой свет будет слепить и раздражать всех присутствующих.

Если вообще хотите запрятать всю подсветку и выпирающий П-образный профиль, то используйте врезной вариант.

Он хоть и более затратный, но красота всегда требует жертв.

Кстати, П-образный профиль лучше размещать как можно ближе к фасадной стороне.

Привычный стандарт здесь — 1/4 расстояния от края.

Размеры профиля подбирайте исходя из ширины светодиодной ленты. Сверху на такой профиль одевается накладной матовый экран.

Монтаж профиля кухонной подсветки

Итак, первым делом отмеряете рулеткой общую длину вашей рабочей зоны и отрезаете по этим размерам алюминиевый профиль.

Не забывайте про толщину заглушки, ее тоже нужно учитывать в расчетах.

Иначе профиль будет некрасиво выглядывать за плоскость кухонных шкафчиков.

Далее саморезами или на двухсторонний скотч закрепляете профиль к низу шкафчиков.

При этом обратите внимание, что крепить профиль необходимо через специальные клипсы.

Они обеспечивают зазор, требуемый для охлаждения самой широкой части поверхности, на которую собственно говоря и приклеивается подложка светодиодной ленты.

Прикрутите намертво саморезами плоскую часть и вы автоматически ухудшите охлаждение светодиодов, а значит и срок их службы.

Более подробно о всех нюансах по выбору и работе с такими профилями, а их поверьте не мало, читайте в отдельной статье.

Монтаж светодиодной ленты

После крепежа профиля переходим к лед ленте. Отрезаете ее нужной длины.

Делается это в специальных местах, обозначенных «ножницами» или другим похожим рисунком. Там, где расположены контактные площадки.

Если лента оказалась короткой, ее можно нарастить при помощи пайки.

Далее, при отсутствии заводского штекера переходника, опять же припаиваете два провода питания в начало ленты.

Только не забудьте их предварительно протянуть через боковую заглушку.

Есть заглушки с заводскими отверстиями под это дело.

Все паяльные работы делайте заранее, на столе, а не на весу, когда хорошего контакта при отсутствии навыка не добиться.

У кого нет желания заниматься пайкой, может воспользоваться специальными коннекторами.

Их за сущие копейки продают в хозяйственных магазинах или на Али.

При определенной доработке, эти пластиковые штуковины можно даже запрятать внутри профиля.

Иначе в открытую, все это будет выглядеть не очень эстетично.

Провода подбирайте такой длины, чтобы их хватило с небольшим запасом до места размещения блоков питания.

Далее, аккуратно снимаете самоклеящуюся подложку с Led ленты.

Для большей надежности все таки не стоит на 100% доверяться этим двухсторонним скотчам. Поэтому никогда не помешает нанести дополнительно несколько капель клея на плоское основание профиля.

При этом не забудьте тщательно протереть и очистить поверхность.

Самый лучший вариант клея — в виде геля.

Только не вздумайте использовать термоклей из пистолета. Почему, описано в статье про ошибки самых популярных способов крепления светодиодной ленты.

Провода питания выводятся к месту установки блока от инфракрасного датчика и источника питания Led подсветки.

Переходим к подключению и сборке всей схемы воедино.

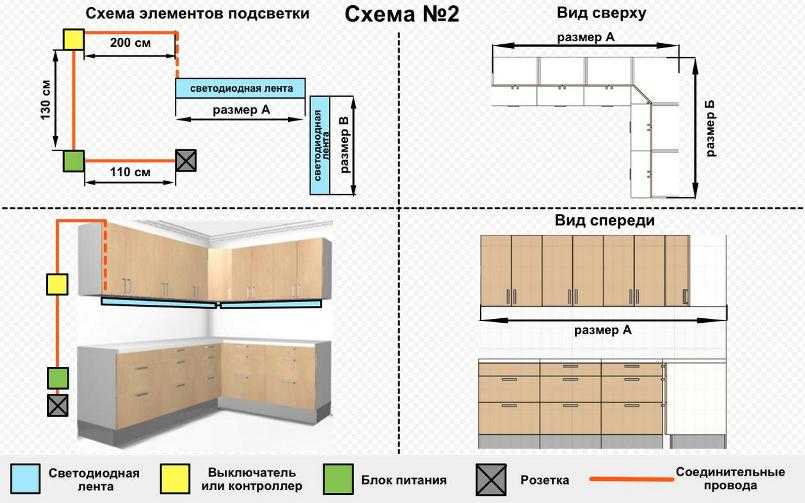

Схема подключения подсветки рабочей зоны на кухне

Для питания светодиодной ленты на кухне, профессионалы рекомендуют выбирать герметичные блоки с уровнем защиты IP65-67, а не те, у которых в корпусе сквозные дырочки.

Хотя, если вы будете его размещать на самом верху шкафчиков, а не внутри рядом с посудой или вытяжкой, то особой разницы нет.

Правда будьте готовы к тому, что пыль, такая перфорированная штука будет засасывать будь здоров.

А это обязательно повлияет на ее работоспособность.

При размещении в шкафу, закрепляйте все блоки на стенке, как можно дальше от посторонних предметов.

Мощность нужно выбирать исходя из подключенной длины светодиодной ленты и ее марки. Есть универсальная формула расчета.

На блок питания заводится фаза и ноль из общей сети 220В.

Взять их можно из ближайшей распредкоробки, спрятав провода в кабель канал.

Либо как вариант используйте верхнюю розетку, от которой подключается кухонная вытяжка.

Просто вставляете туда тройник и в него уже вилку на блок.

В самом крайнем случае, если вам вообще неоткуда взять 220В, а портить стены некрасивыми кабельными каналами неохота, можно попробовать запитать всю подсветку от блока батареек 18650.

Правда Led лента в этом случае должна быть короткой и минимальной мощности.

Далее, напряжение 12 или 24В нужно подвести к блочку от инфракрасного датчика. Вот на эти клеммы.

Так как это у вас «мокрая зона», то инфракрасный датчик, работающий по принципу взмаха руки, лучше выбирайте на низкое напряжение 12В, а не на 220V.

Подробнее

Однако большинство все равно использует именно модели на стандартное сетевое напряжение. Они мощнее и более распространены.

Подробнее

Кроме того, монтируя их перед блоком питания светодиодной ленты, вы тем самым будете включать данный блок, только на определенное время. То есть, он не будет у вас работать и находится под напряжением 24 часа в сутки.

3 варианта установки датчика взмаха руки

Под датчик в шкафчике высверливаете аккуратное отверстие, вставляете его туда, а разъемы от проводов выводите во внутрь.

Иногда люди при заказе кухонных гарнитуров, снизу шкафчиков используют небольшой козырек.

В этом случае, для закрепления датчика даже высверливать ничего не придется. Берете отрезок полипропиленовой трубы d-15-20мм и вырезаете в ней небольшую прорезь.

После этого отрезок трубки саморезом крепится к ДСП, а уже в него вставляется ИК датчик.

Еще один способ монтажа, который можно использовать на ранней стадии проектирования кухни и выбора мест расположения всех розеток — это переделка телевизионной розетки.

Заранее выбираете место, где у вас будет стоять такая розетка с датчиком и заводите туда проводку.

После этого выкидываете все внутренности со стандартного корпуса ТВ розетки и вставляете вместо них ИК датчик.

Обычно он идеально подходит. После чего, монтируете такую розетку в стену.

В итоге у вас в шкафчиках вообще будет минимум проводов. Правда такой способ нужно планировать заранее. На готовой кухне провернуть такой фокус у вас навряд ли получится.

По поводу ложных срабатываний ИК датчиков не беспокойтесь. Работают они при приближении предмета или руки на расстоянии в 7см.

Так что кошка, случайно залезшая на стол и гуляющая мимо него среди ночи, ничего не включит. Хотя конечно хвостом может и достать.

Подключение и прокладка проводов

Основная проблема и головная боль, как проложить провода и куда их спрятать.

Как правило, между стеной и кухонным гарнитуром всегда есть небольшой зазор и некоторое пространство.

Туда и можно запихнуть самый опасный провод 220В от розетки.

Остальную проводку низкого напряжения 12-24V, располагайте по боковым стенкам внутри шкафчиков. В отдельных случаях их даже можно запрятать в технологические канавки держателей полочек.

Ну или просто закрыть узким кабель каналом.

Итоговая схема подключения всей подсветки рабочей зоны с использованием ИК датчика «взмах руки», будет выглядеть следующим образом.

Для датчика 12-24В:

Для напряжения 220В:

Кстати, уже довольно давно на Али появились немного другие датчики движения и диммеры, вот такой конструкции.

Они идеально подходят для вставки в сам профиль. При этом ничего высверливать в шкафчиках, портя древесину уже не нужно.

Монтируете его непосредственно перед светодиодной лентой и точно также управляете подсветкой взмахом руки. Никаких дополнительных блоков и проводов.

Заказать уже готовую сборку можно у китайцев отсюда.

Подсветка для кухни — как ее сделать?

Подсветка для кухни: типы, особенности, изготовление своими руками

Современная кухня — это не только красивая, модная мебель и функциональная бытовая техника, облегчающая и ускоряющая приготовление пищи или, например, мытье посуды, но и грамотное многоуровневое освещение. Сегодня дизайнеры, разрабатывая кухонные интерьеры, уделяют большое внимание подсветке рабочей зоны, пространства внутри шкафов и ящиков. Подсветки мебели снизу создают ощущение легкости, воздушности интерьера. Часто свои варианты подсветки кухни предлагают мебельщики, поставляющие на рынок кухонные гарнитуры с уже встроенными светильниками. Если же на вашей мебели такой «опции» не предусмотрено, а освещение кухни далеко не идеальное, можно исправить ситуацию, изготовив подсветку кухни самостоятельно.

Для начала нужно определиться с типом подсветки. Рабочую зону кухни можно подсветить светильниками точечного типа, линейными лампами и светодиодными лентами. Выбор типа подсветки для самостоятельного изготовления нужно делать, объективно оценив свои навыки и возможности. Если они вообще отсутствуют в этой области, лучше пригласить мастера. Если вы никогда ничего подобного не делали, но все равно рветесь в бой, советуем смастерить кухонную подсветку с использованием светодиодной ленты: ее легко монтировать, смотрится она великолепно, работает эффективно при правильном подборе комплектующих.

Точечные светильники для подсветки кухни

Этот вид подсветки эстетичен. Споты можно врезать в дно подвесных шкафов либо пристроить для их установки специальное фальшдно. Аккуратно смонтированные светильники выглядят эффектно. Яркость и цветовой спектр подсветки можно отрегулировать выбором ламп — галогеновых, светодиодных и т. д. Нельзя использовать лампы накаливания, так как они вместе со светом интенсивно вырабатывают тепловую энергию и сильно нагреваются, что делает их пожароопасными.

Кроме врезных точечных спотов, можно использовать для обустройства подсветки в кухне светильники накладного типа. Они многообразны по форме и более просты в монтаже, могут применяться как одиночные светильники, так и сгруппированные в одну линию, в этом случае расстояние между ними должно составлять 30—45 см.

Подсветка кухни точечными светильниками эффектно смотрится, интенсивность ее можно регулировать не только выбором ламп, но и, например, установкой реле на выключателе. Направление светового потока можно менять, если выбрать модели светильников с поворотным механизмом. Дизайн точечных светильников разнообразен, поэтому выбрать споты, оформленные в стиле, соответствующем стилевому решению вашего кухонного гарнитура, можно без труда в обычном или интернет-магазине.

Подсветка линейного типа

Линейную подсветку обычно располагают на кухне прямо под навесными шкафчиками, размещенными над столом и раковиной. Часто используют для ее обустройства люминесцентные лампы. Их располагают под дном шкафов в одну линию на минимальном интервале друг от друга. К днищу шкафчиков прикрепить их можно обычными шурупами. Монтаж прост и не требует прорезки ниш, как в случае со спотами врезного типа.

Светильник люминесцентный 21Вт G5 T5 L 903/905мм

Подобная подсветка обеспечивает равномерное и достаточно интенсивное освещение. Световой поток направлен одинаково во все стороны, и, если оставить все как есть, это может вызвать определенный дискомфорт у тех, кто находится на кухне. Чтобы этого избежать, световой поток подсветки надо перенаправить. Для этого следует установить на внешнюю сторону лампы отражающий экран-бордюр, его можно красиво оформить и превратить в еще один элемент кухонного декора.

Лампы для такой подсветки выбирают обычно с цоколем G13, длина может быть разной — 60, 90, 120 либо 150 см. Производители предлагают модели как традиционного, так и оригинального дизайна. К преимуществам подобной подсветки можно отнести умеренное потребление электроэнергии при хорошей яркости светового потока, долгий срок службы, разный спектр света. Линейная люминесцентная подсветка подключается к электрической сети напряжением 220 В. Минус люминесцентных ламп — содержание в них ртути. Это повышает важность бережной эксплуатации и требует специфических условий утилизации таких ламп после выхода их из строя. Кроме того, для люминесцентных ламп характерно пульсирующее свечение, что может негативно воздействовать на глаза человека.

Более прогрессивное и модное решение для линейной кухонной подсветки — установка светодиодных балок. Эти линейные осветительные приборы выполнены в виде трубок, конструкция их достаточно простая. Устанавливают такие светильники на фиксирующие магнитные клипсы, монтируемые на мебели. Трубчатые балки дают яркий интенсивный свет, с их помощью можно оптимизировать освещенность любого участка кухни. Наиболее частое их применение — крепление к мебели над рабочей поверхностью кухни. Служат световые балки дольше других светильников, но и стоимость их весьма высока.

Светильник модульный светодиодный ЭРА LM-5-840-C3

Подсветка кухни при помощи светодиодных лент

Популярное решение подсветки кухни, которое часто выбирают и супермодные дизайнеры интерьеров, и домашние умельцы, успешно обходящиеся без их услуг, — подсветка рабочей поверхности и других зон кухни светодиодной лентой. Этот эффектный и практичный способ подсветки универсален, но он просто оптимален для помещений с повышенным уровнем влажности и частыми температурными колебаниями разной амплитуды — для кухонь. К тому же такая подсветка долговечна, потребляет минимум электроэнергии, стойко переносит скачки напряжения в сети. Купить светодиодную ленту можно повсеместно и по доступной цене.

Уровень яркости светодиодных лент может сильно отличаться. Мощность свечения можно легко регулировать при помощи дистанционного пульта управления либо панели сенсорного типа. Кроме того, производители, помимо лент с белыми светодиодами, предлагают светодиодные ленты других тонов: красного и желтого, синего и зеленого цвета. Это открывает новые возможности дизайна кухонных интерьеров.

Светильник светодиодный LED NAVIGATOR 5Вт IP20 4000К

Светодиодные ленты можно смонтировать где угодно: на стене, на потолке, на днище навесных кухонных шкафов. В качестве крепежного средства применяются скобы, двусторонний скотч, надежный клей. Для обустройства светодиодной подсветки кухни можно использовать специальные съемные панели из материала разной степени прозрачности. Конструкция их предусматривает внутреннюю полку, на которой удобно и легко крепится лента. Среди предлагаемых производителями подобной продукции вариантов рекомендуется отдавать предпочтение моделям, обладающим высокой степенью защиты, — IP44 и более. Панели должны быть покрыты защитным лаком или другим составом аналогичного действия. Для кухни часто используются модели, размер кристаллов которых составляет 50х50 либо 50х75, располагать их можно и в два ряда. Не стоит покупать для самостоятельного изготовления подсветки светодиодные ленты, которые запаяны в трубке. Их срок службы недолог, они быстро перегреваются, теряют яркость и в итоге перегорают. Чтобы подключить к электроснабжению светодиодные ленты подсветки, необходимо приобрести специальные переходники, обеспечивающие требуемые значения напряжения.

Самостоятельный монтаж подсветки кухни светодиодной лентой

Если выбирать тип подсветки для кухни, чтобы установить ее своими руками, то наиболее подходящий вариант для этого, как мы уже говорили, — подсветка светодиодными лентами. Эффективная, эстетичная и наиболее простая в установке.

Что необходимо подготовить для работы по обустройству кухонной подсветки:

• качественные светодиодные ленты, рассчитанные на напряжение 12 Вт;

• электрический кабель, сечение которого составляет 0.75 мм²;

• вилки электрические;

• скобы для фиксации ленты;

• паяльник и все необходимое для работы с ним;

• трансформаторы;

• строительный двухсторонний скотч;

• изоляционную ленту;

• LED-профиль;

• острые ножницы;

• блок питания 12 Вт;

• уголок для изготовления подсветки.

Инструкция по самостоятельной установке светодиодной подсветки с использованием лент:

1. Сделайте замеры требующейся длины светодиодной ленты, используя для этого строительную рулетку. После этого ножницами отрежьте нужную длину ленты от рулона и зачистите крайние контакты примерно на 1—1.5 см.

2. Аккуратно припаяйте к зачищенным контактам два отрезка кабеля. После завершения пайки следует выполнить изоляцию контактов, сделать это можно при помощи обычной изоленты либо удобной термоусадочной трубки.

3. На уголок либо профиль прилепите скотч, на нем установите и зафиксируйте светодиодную ленту, не забыв избавить ее от защитной пленки. На небольшом расстоянии от светодиодной подсветки следует установить также трансформатор.

4. Перед установкой трансформатора нужно предварительно снять с него корпус. Затем необходимо припаять к нему со стороны низкого напряжения оголенные концы провода светодиодной ленты. С другой стороны к трансформатору нужно присоединить электрический кабель со смонтированной на нем вилкой.

5. Прежде чем монтировать светодиодную подсветку, поверхность, на которую она будет установлена, необходимо тщательно очистить и обезжирить, используя для этого, например, спиртовой раствор или эффективное чистящее средство.

6. Пластиковый короб, в котором поместятся лишние провода, устанавливают внутри шкафа, ставшего платформой для установки подсветки. Провода протягивают сквозь проделанное в нижней стенке шкафчика отверстие. Фиксируются они в коробе, электроустановочными скобами.

7. Все провода подсветки прокладывают к тому месту, где будет смонтирован блок питания, к примеру, к вытяжке.

8. Провода соединяются параллельно: плюс к плюсу, минус к минусу.

9. После подсоединения проводов подсветки к блоку питания остается только оснастить его выключателем, и подсветка будет готова к работе.

Рекомендации по монтажу светодиодной ленточной подсветки

Чтобы у вас все получилось и подсветка стала эффектным и функциональным дополнением интерьера кухни, учтите следующие советы и нюансы монтажа:

• При приобретении светодиодной ленты и блока питания помните, что их мощность обязательно должна быть одинаковой. В противном случае ваша новая подсветка не прослужит долго, несовпадение мощности приведет к быстрому выходу из строя или ленты, или блока питания.

• Рекомендуем не покупать коннекторы, обеспечивающие быстрое, но недостаточно надежное соединение контактов, старая добрая пайка гораздо надежнее.

• Когда требуется разрезать светодиодную ленту, предварительно отыщите контакты плюс/минус либо специально нанесенное обозначение в виде вертикальной линии, резать ленту можно только в этом месте.

• Паяя провода, применяйте канифоль.

• Непреложное условие функционирования светодиодной ленты — обязательная и тщательная изоляция ее контактов друг от друга, при соприкосновении неизолированных контактов лента не светится.

• Светодиодная лента излучает яркий свет, освещение высокой степени интенсивности требуется не всегда. Лучше предусмотреть возможность регулирования яркости ленты. Для этого рекомендуется приобрести диммер и усилители и установить их одновременно с блоком питания.

• Чтобы купить качественную светодиодную ленту и все комплектующие для обустройства подсветки кухни своими руками, нужно отправиться в специализированный обычный или онлайн-магазин и приобрести либо заказать с доставкой все необходимое. Причем рекомендуем выбирать светодиодную ленту среднего ценового сегмента, поскольку дешевая не даст желаемой яркости, а дорогая имеет неприятное свойство быстро нагреваться.

• Если вы решили украсить интерьер кухни подсветкой, выполненной из цветной светодиодной ленты, и планируете разместить ее на кухонной мебели, потолке, нижнем уровне, не ограничивайтесь одним цветом, комбинируйте его с белой лентой. Практика показывает, что использование в подсветке одного цвета, за исключением белого, непривычно глазу и достаточно быстро надоедает. Комбинирование же в подсветке цветной светодиодной ленты и белой смотрится очень выигрышно, не напрягает глаза.

Поскольку установка подсветки требует работы с электричеством, не забывайте о соблюдении безопасности при ее проведении. Если у вас остались вопросы по изготовлению подсветки из светодиодной ленты, в сети интернет можно посмотреть обучающие видео, на которых представлен весь процесс создания, от начала до момента включения подсветки в сеть.

Как установить светодиодное освещение под шкафом

Детали проекта

Навыки

1 из 5 Легкий Вы управляете системой с помощью беспроводной сенсорной панели, но вам, возможно, придется добавить розетку для подачи питания.

Стоимость

Около 239 долларов США

Расчетное время

Два дня

Инструменты и материалы

• Тестер напряжения

• Многогранная отвертка

• Ножовка для гипсокартона

• Рыбная лента

• Клещи линейные

• Изолента

• Рулетка

• Ножницы

• Универсальный нож

• Мини-шлицевая отвертка

• лопастное сверло — 1/2 дюйма

• Дрель/шуруповерт

• Зажимы

Было время, когда установка освещения под шкафом означала выбор между массивными, мерцающими люминесцентными лампами или раскаленными галогенными лампами. Но с помощью низковольтной проводки сделать кухню светлее несложно: приклейте ленту со светодиодной подкладкой, и мягкий белый свет озарит вашу столешницу и фартук. Поскольку световые полосы системы последовательно соединяются друг с другом, ее можно адаптировать к любой конфигурации кухни, включая L-образную планировку с навесными шкафами разной высоты. Проводка достаточно тонкая, чтобы ее можно было скрыть за лицевой рамой шкафа, так что вы ее никогда не увидите, а беспроводной диммерный переключатель обеспечивает управление там, где вам нужно, не проделывая отверстий в стенах. Следуйте за Старший технический редактор This Old House Марк Пауэрс покажет вам, как впустить теплый свет.

Светодиодная лента теплого белого цвета, около 5 долларов за погонный фут.

Блок питания для светодиодного освещения (не показан), 40 долларов США. Светодиодный диммер (не показан), 27 долларов.

Сенсорная панель с беспроводным диммером, 14 долларов США. Все от Armacost Lighting, The Home Depot .

Спасибо Заку Ковингтону и Бо Берчу, Armacost Lighting ; Балтимор, Мэриленд.

Шаг 1

Обзор

Иллюстрация Грегори Немека

Ежедневная хронология

СУББОТА Добавьте новую розетку и блок питания (шаги 1–8).

ВОСКРЕСЕНЬЕ Проложите проводку для освещения (шаги 9–14).

Шаг 2

Подкормка рыбной ленты

Фото Колина Смита

Чтобы запитать свет, мы установили новую монтажную коробку над верхним шкафом и позаимствовали ее из специальной цепи, питающей микроволновую печь. Начните с переключения выключателя на существующую розетку, затем проверьте с помощью тестера, что электричество отключено. Вытащите розетку и с помощью отвертки освободите одну из металлических заглушек в коробке. Используйте пилу для гипсокартона, чтобы вырезать отверстие для ремоделирующей коробки в стене над шкафом. Проденьте рыбную ленту через отверстие, как показано, и из нового отверстия в гипсокартоне.

Совет: Планируйте использовать доступную, но скрытую розетку для питания светодиода, например, над или внутри шкафа. Если вы добавляете розетку, размещение новой в том же отсеке для стоек, что и существующая розетка, упрощает использование рыболовной ленты.

Шаг 3

Потяните провод вниз

Фото Колина Смита

С помощью плоскогубцев снимите изоляцию с 12/2 провода. Прицепите землю к рыбной ленте и заклейте соединение изолентой, как показано на рисунке. Протяните рыбную ленту через отверстие, пока не обнажится около 10 дюймов проволоки, затем освободите рыбную ленту. Отрежьте первые 6 дюймов провода для косичек и используйте универсальный нож, чтобы освободить три отдельных провода от желтой оболочки. Зачистите все концы косички и концы провода 12/2. Возьмите все три белых провода — для существующей розетки, новой розетки и косички — и соедините их с помощью проволочной гайки. Повторите процесс для черного и заземляющего проводов. Перемонтируйте существующую розетку, вставьте всю проводку в коробку и закрутите розетку на место.

Шаг 4

Добавить диммер

Фото Колина Смита

В отверстии для выхода отрежьте провод 12/2 и проденьте его через коробку для переделки. Установите коробку в стену, зачистите провода и подключите их к новой розетке. Закрутите выпускное отверстие на место и закрепите декоративную пластину. Подключите красный и черный провода источника питания к входам на беспроводном диммере: красный к плюсу, черный или белый к минусу, как показано на рисунке. Завершите соединение, затянув установочный винт.

Совет: Пусть проводка системы свободно свисает до тех пор, пока вся светодиодная лента не будет на месте, затем вернитесь и закрепите провода и клеммы в шкафах с помощью скоб и винтов.

Шаг 5

Подключите блок питания

Фото Колина Смита

Поместите блок питания и диммер на верхние шкафы. Вставьте блок питания в новую розетку. Отрежьте кусок одножильного провода 18⁄2, который продается как провод термостата, чтобы его длины было достаточно, чтобы дотянуться от диммера до задней части и под угловой шкаф. Протяните проводку вдоль шкафов, как показано на рисунке.

Шаг 6

Подключение терминала

Фото Колина Смита

Обрежьте красный и черный провод так, чтобы он доходил до центра под угловым шкафом. Добавьте красный провод к одному концу клеммы и затяните установочный винт, как показано на рисунке. Повторите процесс для белого или черного провода. Отсюда вы добавите проводку к разветвлению в двух направлениях, чтобы покрыть обе стены Г-образной кухни.

Шаг 7

Отрежьте ленту

Фото Колина Смита

От середины углового шкафа отмерьте длину ленты, необходимой для покрытия шкафов вдоль одной стены. Используйте ножницы, чтобы разрезать светодиодную ленту по центру медных контактов, как показано на рисунке. Повторите процесс для другой стенки шкафов.

Шаг 8

Подключение светодиодов

Фото Колина Смита

Используйте удлинители со светодиодной лентой, чтобы превратить терминал в разветвитель, подающий питание на обе стены. Эти 4-футовые удлинители имеют два провода, белый для плюса и белый с черной полосой для минуса, с зажимом на одном конце, который крепится к светодиодной ленте. Присоедините ленту к удлинителю, сняв клейкую подложку под медными контактами. Вставьте ленту в разъем логотипом вверх, как показано на рисунке. Обязательно совместите полярность удлинителя с маркировкой на ленте. Покачивайте ленту, чтобы она полностью села. Переверните разъем и защелкните замок с помощью шлицевой отвертки. Повторите этот процесс для светодиодной ленты, проходящей под другой стенкой шкафов. Затем скрутите вместе положительные концы удлинителей и вставьте их в клемму напротив красного провода. Затяните установочный винт и таким же образом подключите оба отрицательных провода к клемме.

Шаг 9

Настройка балки

Фото Колина Смита

Восстановить питание панели. Приложите ленту к нижней части шкафа и отрегулируйте освещение. Держите полосу на расстоянии 1–2 дюйма от лицевой рамки, чтобы равномерно распределить 120-градусный свет по фартуку и столешнице, как показано на рисунке. Если у вас темная столешница, прикрепите ленту к задней части лицевых рамок так, чтобы светодиоды были направлены в сторону фартука, чтобы устранить яркие пятна.

Шаг 10

Создание проходов

Фото Колина Смита

После того, как вы определите местонахождение источника света — наш находится примерно в дюйме от лицевой рамы — просверлите отверстие шириной 1/2 дюйма с помощью лопастного сверла в боковых сторонах соседних шкафов в этом месте, как показано на рисунке. Это позволяет светодиодной ленте проходить под шкафами. Чтобы установить светодиоды на лицевой раме, прорежьте стенки корпуса вибрационным инструментом. Пока не прижимайте ленту на месте.

Шаг 11

Загляните внутрь шкафа

Фото Колина Смита

Просверлите дополнительные отверстия под шкафами, чтобы пропустить проводку. В кухнях, где навесные шкафы меняют высоту, например, на более короткий шкаф над раковиной, прокладывайте проводку внутри соседнего более высокого шкафа. Прикрепите обрезки фанеры к внутренней части шкафа, чтобы предотвратить разрыв, затем просверлите отверстие шириной 1/2 дюйма с помощью лопастного сверла в углу, как показано на рисунке. Добавьте второе отверстие под углом 90 градусов к первому через стенку шкафа и на одной линии с нижней стороной более короткого шкафа над раковиной.

Шаг 12

Прижмите ленту на месте

Фото Колина Смита

Протрите нижнюю часть шкафов денатурированным спиртом, чтобы лента хорошо приклеилась. Снимите защитную пленку со светодиодной ленты и прижмите ее под прямой линией шкафов. Лента на дальнем конце, ближайшем к более короткому шкафу над раковиной, должна совпадать с отверстием, как показано на рисунке.

Шаг 13

Провод внутри шкафа

Фото Колина Смита

Совместите полярность свободного конца ленты и удлинителя и зажмите соединение. Вытяните провода через отверстие и в угол шкафа. Измерьте, отрежьте и добавьте удлинители к светодиодной ленте, достаточной для покрытия нижней части тумбы над раковиной. Протяните провода через отверстие в более высоком шкафу. Скрутите вместе два зачищенных плюсовых провода и закрепите их гайками низковольтной проводки. Повторите процесс для отрицательных проводов, как показано на рисунке. Спрячьте провода в угол лицевой рамы шкафа.

Шаг 14

Добавление коммутатора

Фото Колина Смита

Очистите и приклейте светодиоды к нижней стороне тумбы над раковиной. Прикрутите кронштейн беспроводной сенсорной панели к стене и установите переключатель и накладку. Отключите питание, затем снова включите питание; сенсорная панель должна соединиться с беспроводным диммером. Теперь прикрутите клемму к нижней части шкафа.

Как установить светодиодную ленту — простое руководство по установке

9Светодиодные ленты 0010 привносят лучшее из лампочек в более гибкую, контролируемую настройку. Их длинная тонкая форма делает их идеальными для добавления окружающего свечения в труднодоступных местах. Поскольку полоски светодиодные, вы можете с комфортом наслаждаться их свечением, зная, что они так же красивы, как и энергоэффективны. Готовы начать? Для установки светодиодных лент могут потребоваться следующие инструменты:

• Рулетка
• Ножницы
• Влажная ткань
• Лестница (при установке на потолке)
• Двусторонний клей (дополнительно)

Как только у вас будут инструменты в пределах досягаемости, мы можем начать.


Шаг 1: Выберите поверхность

Сначала выберите место, где вы будете устанавливать световые полосы. Для тонкого кухонного блеска попробуйте разместить их под столешницей, вокруг острова или над шкафами. Если вы хотите добавить цвета в игровую комнату, рассмотрите возможность установки светодиодных лент RGBW на потолке или за телевизором. Если вы хотите усилить атмосферу в спальне, установите ленточные светильники за каркасом кровати или под кроватью. При выборе учитывайте, есть ли поблизости розетка для питания ваших ленточных светильников. Если вы решили установить свои ленты на стене или потолке, вы можете рассмотреть возможность использования беспроводных светодиодных лент для более чистого вида.

Шаг 2: Измерьте поверхность

После того, как вы выбрали место, где хотите установить светодиодную ленту, измерьте его. Ваши огни регулируются, поэтому вы можете настроить их на разную длину. Запишите свои измерения, чтобы вы могли свериться с ними, когда закончите следующий шаг.

Шаг 3: Отрегулируйте световые полосы

Если длина области установки больше, чем длина световой полосы, вам может потребоваться приобрести удлинитель полосы. Удлинители ленты продаются отдельно. Подсоедините удлинители, сняв пластиковые крышки с каждого конца и вставив одну полосу в другую. Пожалуйста, не сгибайте и не соединяйте полосы света в 9Угол 0 градусов, как вы могли бы обогнуть углы телевизора или книжного шкафа. Вместо этого сделайте небольшую петлю со световой полосой, чтобы изменить направление, или используйте гибкий соединитель. Если площадь поверхности короче, чем ваша лента, обрежьте полосу по отмеченным линиям до нужной длины. Режьте только вдоль отмеченных участков, чтобы не повредить световую полосу. В целях безопасности убедитесь, что полоска отключена от сети перед обрезкой или удлинением.

Шаг 4: Очистите и высушите поверхность

Теперь, когда вы установили световые полосы, пришло время подготовить поверхность. Протрите область влажной тканью, чтобы удалить масло или мусор с поверхности.
