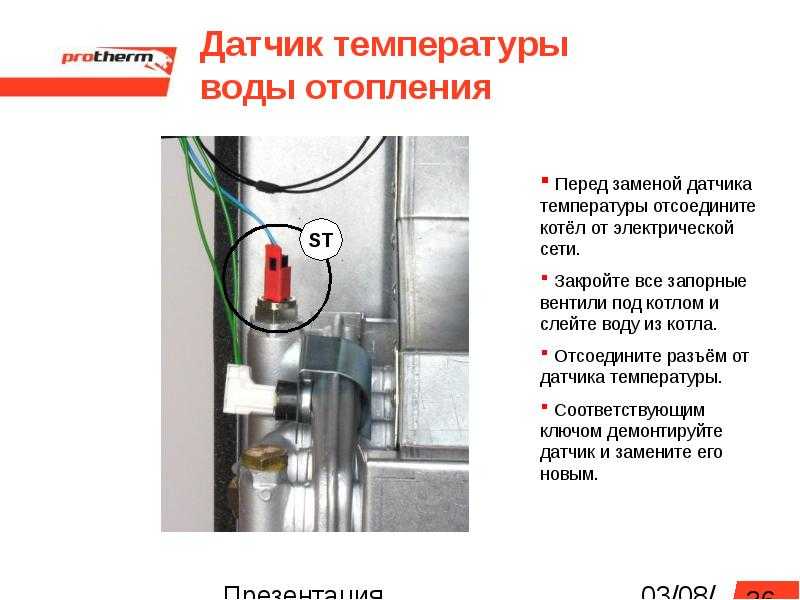

Установка температурного датчика: Установка датчика температуры воды на котельное оборудование

Содержание

Рекомендации к установке цифровых датчиков температур погодозависимой автоматики :: HighExpert.RU


Терморегулятор ТРЦ-03 погодозависимый контроллер



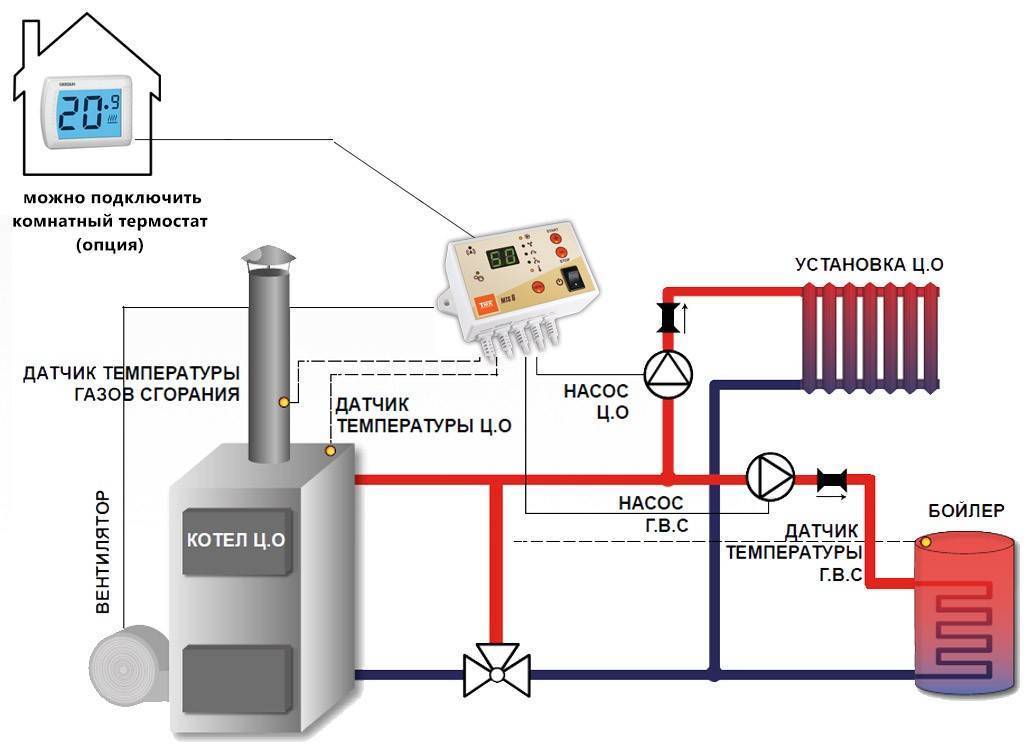

    Датчик температуры цифровой (далее датчик температуры, термодатчик или ДТЦ) применяется для погодозависимой автоматики системы отопления, где в качестве управляющего устройства используется терморегулятор ТРЦ-03 или ТРЦ-04 (далее терморегулятор, погодозависимый контроллер или устройство) для промышленного или офисного здания, загородного дома или дачи. Термодатчик не требует никаких настроек со стороны потребителя. В комплекте с устройством применяются два одинаковых датчика температуры. Для корректной работы погодозависимого контроллера необходимо обеспечить правильность замера температуры теплоносителя [циркулирующего в системе отопления — замеряется ДТЦ 2] и температуры уличного воздуха  — замеряется ДТЦ 1. С целью корректного определения температуры теплоносителя термодатчик ДТЦ 2 должен быть погружен в соответствующую герметичную защитную гильзу [см. Фото 1].

    Фото 1. Защитная погружная гильза и датчик температуры цифровой.



    Упомянутая выше защитная гильза может быть изготовлена из бронзы, латуни или нержавеющей стали. Такую гильзу целесообразно приобрести в специализированных магазинах, либо заказать в сети Интернет.



    Рекомендуются к применению специальные защитные погружные гильзы, которые могут прилагаться в комплекте с погодозависимым регулятором температуры ТРЦ-03, гильзы изготавливаются из нержавеющей стали, а датчика температуры фиксируется специальным сальниковым уплотнителем  [см. Фото 2].



    Фото 2. Защитная погружная гильза из нержавеющей стали и датчик температуры цифровой с уплотнителем-фиксатором.

    На фотографии [см. Фото 3] показан трубопровод системы отопления, частью которой является тройник с гильзой погружной, в которую установлен датчик температуры. Перед установкой термодатчика внутрь этой гильзы, обязательно необходимо полностью заполнить её канал специальной невысыхающей термопастой КПТ-19, либо аналогичной по характеристикам.





    Фото 3. Заполнение гильзы погружной невысыхающей термопасты КПТ-19 при установке датчика температуры.

    Датчик температуры теплоносителя [ДТЦ 2] системы отопления устанавливается только после трехходового крана [по ходу движения потока теплоносителя] перед циркуляционным насосом [см. Фото 4]. На этой же фотографии показан сервопривод V70 фирмы MUT Meccanica с трехходовым краном, работающим на смешение жидкостей.

    Фото 4. Термодатчик погодозависимой автоматики с сервоприводом V70 фирмы MUT Meccanica и трехходовым краном.

    В погодозависимой автоматике регулирования системы отопления загородного дома обязательно применяется термодатчик [ДТЦ 1] для определения температуры уличного воздуха. Этот датчик температуры должен быть установлен в герметичную коробку, которая размещается на северной стороне дома (строения), как минимум, в одном метре от любого окна или двери, и защищена от воздействия солнечных лучей и атмосферных осадков [см.

    Фото 5]. В случае, если установка уличного датчика температуры не возможна на северной стороне здания, необходимо монтажную коробку с этим датчиком защитить от солнечных лучей экраном, например, выполненным из оцинкованного металлического листа.



    Фото 5. Установка датчика для замера температуры уличного воздуха под навесом на северной стороне дома.



    Внимание! Датчики температуры поставляются с длиной кабеля обычно менее 2-х метров [как правило длина кабеля составляет 1 метр]. Вы можете самостоятельно нарастить длину кабеля. В этом случае необходимо использовать экранированный двухжильный кабель (например, для микрофона), где экранированную оплётку следует соединить с черным [серым или коричневым] проводом («минус») термодатчика. Обращаем особое внимание, что экранированные провода термодатчиков необходимо располагать как можно дальше от источников силовой автоматики, воздействия высокочастотных воздействий и магнитых полей. Длина экранированного кабеля для датчика температуры не может быть бесконечной, зависит от многих факторов, но, в любом случае, мы не рекомендуем наращивать длину экранированного кабеля более чем на 15-17 метров.


    30.04.2023

    Установка датчиков температуры в Казани – температурные датчики

    Главная > Датчики >

    Датчик температуры

    Датчик зафиксирует изменение температуры и предупредит об угрозе

    и получить подарок от Дельта!

    Выберите тип объекта

    • Квартира
    • Коттедж
    • Дача
    • Офис
    • Магазин
    Подключение отАбон плата

    3340 p

    1 p / день.

    В стоимость подключения входит оборудование, монтаж и подключение к Мониторинговому центру.

    Подобрать комплект

    Подключение отАбон плата

    3340 p

    1 p / день.

    В стоимость подключения входит оборудование, монтаж и подключение к Мониторинговому центру.

    Подобрать комплект

    Подключение отАбон плата

    3340 p

    1 p / день.

    В стоимость подключения входит оборудование, монтаж и подключение к Мониторинговому центру.

    Подобрать комплект

    Подключение отАбон плата

    3340 p

    Бесплатно

    В стоимость подключения входит оборудование, монтаж и подключение к Мониторинговому центру.

    Подобрать комплект

    Подключение отАбон плата

    3340 p

    Бесплатно

    В стоимость подключения входит оборудование, монтаж и подключение к Мониторинговому центру.

    Подобрать комплект

    Как подключить?

    • Оставьте
      заявку

    • Мы вам
      перезвоним

    • Монтаж
      оборудования

    • Вы
      защищены

    и получить подарок от Дельта!

    Услуга установки датчиков температуры в Казани

    Температурные датчики помогают поддерживать в помещении заданный температурный режим. После установки на систему отопления приборы начинают автоматически регулировать степень нагрева радиаторов. Датчики можно использовать с любыми видами отопительных элементов, кроме чугунных.

    Особенности работы оборудования

    Сенсоры, установленные на радиаторах, фиксируют текущую температуру. Преобразуя информацию в сигнал, термодатчик с помощью телеметрии передает ее на контрольное устройство. Это позволяет снизить интенсивность прогрева воздуха в квартире или частном доме. Увеличить нагрев можно только при достаточно высокой мощности отопительной системы.

    Классификация температурных датчиков

    Существуют следующие виды термодатчиков, которые применяются в жилых помещениях:

    • универсальный терморегулятор;
    • термопара;
    • терморезистор;
    • комбинированный;
    • цифровой;
    • бесконтактный;
    • канальный.

    По способу передачи информации датчики температуры подразделяются на проводные и беспроводные. Последние пользуются большей популярностью, благодаря удобству монтажа и простоте использования.

    Данные на контрольный прибор поступают через интегрированный передатчик. С учетом полученных сведений головное устройство регулирует подачу теплоносителя в радиаторы отопления, обеспечивая необходимый уровень прогрева помещений.

    Что учесть при выборе датчика температуры для квартиры

    Выбирая термодатчик, необходимо учитывать ряд параметров:

    • габариты устройства;
    • материал, из которого изготовлен корпус;
    • наличие функции автоматической поддержки подогрева теплоносителя до нужных температур;
    • условия проведения замеров;
    • возможность установки измерителя внутри предметов;
    • уровень выходного сигнала;
    • сложность монтажа и замены прибора;
    • эксплуатационный ресурс.

    При подборе датчика температуры для квартиры следует также обращать внимание на технические характеристики — пределы регулирования, мощность, степень защиты.

    Необходимое количество термодатчиков

    Для помещений, отапливаемых с помощью газового котла, достаточно одного устройства. Если обогрев производится коллекторно-лучевым способом, индивидуальные термодатчики нужно монтировать в каждой комнате.

    Компания DELTA предлагает современные температурные датчики для квартир и частных домов с установкой.

    Наши представительства расположены в 30 крупных городах России, в том числе и в Казани. Эксперты DELTA в кратчайшие сроки выполнят профессиональный монтаж устройств и проинструктируют по правилам их использования. Закажите комплект оборудования по указанной на сайте цене, а мы перезвоним, чтобы обсудить нюансы установки и обслуживания.

    Установка датчика температуры для наилучшего срабатывания и точности ).



    Установка датчика может привести к ошибкам, шуму и динамике, что приведет к ухудшению характеристик измерения и контура управления. Здесь мы рассмотрим лучшие практики, чтобы максимально использовать возможности сенсора. В другом посте я планирую предоставить руководство по передаче сигнала датчика в диспетчерскую, чтобы обеспечить наилучшую общую установку.

    Длина защитной гильзы

    Чтобы свести к минимуму ошибку проводимости (погрешность из-за потери тепла вдоль оболочки сенсора или стенки защитной гильзы от наконечника до фланца или муфты), длина погружения должна быть как минимум в 10 раз больше диаметра защитной гильзы или оболочки сенсора для неизолированных элемент. Таким образом, для защитной гильзы с внешним диаметром 1 дюйм (2,54 см) глубина погружения должна составлять 10 дюймов (25,4 см).



    Для оголенного элемента с наружным диаметром оболочки сенсора ¼ дюйма (6,35 мм) глубина погружения должна быть не менее 2,5 дюйма (63,5 мм). Это просто эмпирическое правило. Компьютерные программы могут вычислить ошибку и выполнить анализ усталости для различных длин погружения и условий процесса. Для установок с высокоскоростным потоком и оголенных элементов важно провести анализ усталости, поскольку вероятность разрушения из-за вибрации увеличивается с увеличением глубины погружения.

    Расположение защитной гильзы

    Температура технологического процесса будет варьироваться в зависимости от местоположения технологической жидкости в сосуде или трубе из-за несовершенного перемешивания и эффектов стенки.

    Для жидкостей с высокой вязкостью, таких как полимеры и расплавы, текущие в трубах и экструдерах, температура жидкости вблизи стенки может значительно отличаться от температуры на центральной линии (например, от 10 до 30°C; от 50 до 86°F). Часто трубопроводы для специальных полимеров имеют диаметр менее 4 дюймов (101,6 мм), что создает проблему, если не учитывать достаточную длину погружения и измерение температуры по центральной линии. Лучший способ получить репрезентативное измерение осевой линии — вставить защитную гильзу в колено, обращенное к потоку (позиция 1 на рисунке ниже).

    Если защитная гильза обращена в сторону от потока, завихрение и отделение от колена могут привести к более шумному и менее репрезентативному измерению (позиция 2 на рисунке). Угловая вставка (позиция 3 на рисунке) может увеличить длину погружения по сравнению с перпендикулярной вставкой (позиция 4 на рисунке), но длины вставки, показанные для обоих, слишком малы, если наконечник не выходит за осевую линию.

    Обжатая или ступенчатая защитная гильза может уменьшить требования к длине погружения за счет уменьшения диаметра вблизи наконечника. Расстояние от защитной гильзы в трубопроводе до выхода теплообменника, статического смесителя или пароохладителя должно быть оптимизировано, чтобы уменьшить задержку при транспортировке, но свести к минимуму шум из-за плохого смешивания или двухфазного потока. Как правило, 25 диаметров трубы достаточно для обеспечения адекватного перемешивания от турбулентности, если имеется однофазный, турбулентный поток и нет больших различий в вязкости объединяемых потоков.

    Для пароохладителей существуют две фазы: переходы от охлаждающей воды к пару в рубашках, использование аммиачной извести в качестве реагента для регулирования pH при мгновенном испарении и всякий раз, когда речь идет о взвесях. Задержка транспортировки будет увеличиваться с увеличением расстояния, увеличивая время простоя в петле. Следовательно, существует компромисс между получением достаточного количества микширования для достижения репрезентативного измерения с низким уровнем шума и созданием слишком большого дополнительного мертвого времени.

    Как правило, задержка транспортировки должна быть менее 10 % от установленного времени сброса ПИД-регулятора.

      Insight : Как правило, расстояние в 25 диаметров трубы между выпускным отверстием оборудования и датчиком температуры достаточно для обеспечения относительно однородного температурного профиля однофазной жидкости. Наличие различных фаз (например, пузырьков или твердых частиц в жидкостях и капель в паре) и жидкостей с высокой вязкостью потребует больших расстояний.

    Для пароохладителей расстояние от выхода до защитной гильзы зависит от характеристик пароохладителя, условий процесса и скорости пара. Чтобы дать представление о ситуации, есть несколько простых эмпирических правил для длины трубопровода от пароохладителя до первого колена, известной как длина прямого трубопровода (SPL), и общей длины трубопровода от выхода пароохладителя до датчика, известной как общая длина датчика. длина (ТСЛ).



    Выбор длины, расположения и конструкции защитной гильзы определяет, является ли измерение температуры репрезентативным для процесса, насколько велик шум процесса, сколько задержек и ошибок вносится, а также потенциальная частота отказов. Этот пост содержит общие рекомендации. Для получения более подробной информации, включая уравнения для прогнозирования восьми источников ошибок измерения, см. книгу ISA

    Advanced Temperature Measurement and Control, Second Edition .



    Для оголенного элемента с наружным диаметром оболочки сенсора ¼ дюйма (6,35 мм) глубина погружения должна быть не менее 2,5 дюйма (63,5 мм). Это просто эмпирическое правило. Компьютерные программы могут вычислить ошибку и выполнить анализ усталости для различных длин погружения и условий процесса. Для установок с высокоскоростным потоком и оголенных элементов важно провести анализ усталости, поскольку вероятность разрушения из-за вибрации увеличивается с увеличением глубины погружения.

    Фактические значения SPL и TSL зависят от требуемого количества воды с учетом расхода пара, разницы температур между водой и паром, температуры воды, диаметра трубы, скорости пара, модели, типа и т. д. и рассчитываются по формуле программные продукты. SPL (футы) = скорость пара на входе (фут/с) x 0,1 (время пребывания в секундах) SPL (м) = скорость пара на входе (м/с) x 0,1 (время пребывания в секундах) TSL (футы) = скорость пара на входе (футы) /с) x 0,2 (время пребывания в секундах) TSL (м) = скорость пара на входе (м/с) x 0,2 (время пребывания в секундах) (от 7,6 до 107 м/с).

    При скорости ниже 25 футов/с недостаточно движущей силы, чтобы удерживать воду во взвешенном состоянии в потоке пара. Вода имеет тенденцию выпадать и стекать по трубе в канализацию. Когда это происходит, вода больше не охлаждает пар, и система считает, что ей нужно добавить больше воды, что усугубляет проблему. Проблемы могут также включать эрозию стенки трубы и высокие градиенты термического напряжения в стенке трубы (т. е. горячий верх и холодный низ, что может привести к растрескиванию сварных швов или деформации трубы до яйцевидного поперечного сечения). Текущая технология имеет ограничение скорости на входе 350 футов/с (107 м/с). Скорости выше 350 футов/с вызывают вибрацию пароохладителя и повреждение устройства до такой степени, что оно разрушается.

    Конструкция защитной гильзы

    Стержень защитной гильзы — это часть, которая вводится в технологический поток. Стебли могут быть коническими, прямыми или ступенчатыми. Производительность защитной гильзы зависит от конструкции ее штока. В целом конический или ступенчатый шток обеспечивает более быструю реакцию, создает меньший перепад давления и менее подвержен ошибкам проводимости и отказу от вибрации. Если толщина стенок защитной гильзы и посадка чувствительного элемента одинаковы, защитные гильзы с прямыми стержнями имеют самый медленный временной отклик, поскольку они содержат больше всего материала на кончике (наибольшего диаметра).

    Защитные гильзы со ступенчатыми стержнями имеют самый быстрый отклик, потому что они содержат наименьшее количество материала на конце (наименьший диаметр). Небольшой диаметр также приводит к наименьшей силе сопротивления. Защитные гильзы со ступенчатыми ножками также обеспечивают максимальное разделение частоты следа (вихреобразования) и собственной частоты (скорость колебаний, определяемая свойствами самой защитной гильзы). Если частота следа составляет 80 % или более от собственной частоты защитной гильзы, может возникнуть резонанс и, возможно, повреждение. Как правило, защитные гильзы с коническими стержнями немного дороже из-за более сложного производственного процесса.

    Insight : Обжатые, ступенчатые и конические защитные гильзы обеспечивают более быструю реакцию, более низкий перепад давления и меньшую вероятность повреждения вибрацией из-за резонанса с частотами следа.

    Наконечник датчика должен касаться дна защитной гильзы. Подпружиненные конструкции датчиков помогают обеспечить это, несмотря на различные методы установки и ориентации. Посадка датчика должна быть максимально плотной, чтобы уменьшить кольцевой зазор, поскольку воздух действует как изолятор. Задержка сенсора может увеличиться на порядок при неаккуратной подгонке. Для жидких систем дополнительная задержка фактически становится дополнительным эквивалентным мертвым временем в измерении.

    Insight : Наконечник датчика температуры должен касаться дна защитной гильзы, а посадка должна быть плотной, чтобы предотвратить большое запаздывание датчика из-за низкой теплопроводности воздуха.

    Воспользуйтесь общими рекомендациями по длине, расположению, конструкции и посадке защитной гильзы, чтобы убедиться, что датчик воспринимает фактическую температуру процесса с низкой вероятностью отказа от вибрации и минимальным шумом, задержкой и запаздыванием.



    Об авторе
    Грегори К. Макмиллан, CAP, старший научный сотрудник на пенсии из Solutia/Monsanto, где он работал в области инженерных технологий по улучшению управления технологическими процессами. Грег также был аффилированным профессором Вашингтонского университета в Сент-Луисе. Грег является научным сотрудником ISA и получил экологическую награду ISA Kermit Fischer за регулирование pH в 1991 году, награду журнала Control «Инженер года» для перерабатывающей промышленности в 1994 году, был введен в Control журнала Process Automation Hall of Fame в 2001 году, был отмечен журналом InTech в 2003 году как один из самых влиятельных новаторов в области автоматизации, а в 2010 году получил награду ISA Life Achievement Award. Грег является автором многочисленных книг по процессам. контроль, включая Достижения в области измерения и управления реакторами и Основы современных измерений и конечных элементов в перерабатывающей промышленности . Грег ведет ежемесячную колонку Control Talk в течение 9 лет.0005 Журнал Control с 2002 года. В настоящее время Грег работает консультантом по моделированию и управлению в отделе технологий моделирования процессов компании Emerson Automation Solutions, специализируясь на использовании виртуального предприятия для изучения новых возможностей. Большую часть своего времени он посвящает написанию, обучению и руководству программой ISA Mentor Program, которую он основал в 2011 году.0001

    Точное измерение требует также соответствующей установки датчиков, и это можно легко сделать, следуя нашим инструкциям по установке датчиков, которые Andiv подготовил для всех установщиков и интеграторов.

    Практики знают, что точность измерения температуры, влажности, CO2 и качества воздуха Andiv надежна. Однако они также понимают, что для того, чтобы здание или система работала, им необходимо убедиться, что датчики смонтированы, установлены и размещены правильно.

    Например, здания должны удовлетворять две потребности:

    • Климат в помещении должен соответствовать самочувствию людей, которые в нем живут и работают.
    • Здания должны экономить энергию за счет сокращения ненужного (чрезмерного) использования энергии до минимума.

    В последнем случае точность датчика является ключевым моментом. Кроме того, именно поэтому правильная установка датчика, монтаж и оптимальное размещение датчика дополняют «уравнение» энергоэффективности.

    Рекомендуемые зоны установки

    Рекомендации по прокладке кабеля

    Руководство по монтажу датчиков наружной температуры и влажности

    Руководство по монтажу датчиков наружной температуры

    Руководство по монтажу внутренних датчиков движения и датчиков присутствия

    Руководство по монтажу наружных датчиков движения на здании

    Руководство по монтажу датчиков освещенности

    Указания по монтажу внутренних и комнатных датчиков температуры, влажности, CO2 и качества воздуха

    Указания по монтажу наружных датчиков освещенности

    Рекомендации по установке датчиков ветра

    Рекомендации по установке метеостанций и датчиков метеостанций (яркость, осадки, температура)

    Рекомендуемые зоны установки

    Стандартная высота выключателя и розетки:

    • Комнатные термостаты: 150 см
    • Устройства, требующие участия человека в положении стоя): 150 см
    • Переключатели и кнопки: 110 см
    • Розетки, линейные розетки: 30 см

    Соединительный канал: 100 см

    Рекомендации по прокладке кабелей

    Прежде чем мы сосредоточимся на точной установке, монтаже и размещении датчиков, давайте сначала рассмотрим некоторые общие советы по прокладке кабелей.

    Проложите кабели так, чтобы:

    • они были полностью недоступны для людей
    • они находятся на достаточном расстоянии от горячих трубопроводов, систем молниезащиты и телекоммуникационных линий
    • расположение и оболочка предотвращают механическое повреждение кабелей,
    • , что кабели проложены в фиксированном положении, а не в гибком. Это повышает безопасность.

    Горизонтальные и вертикальные кабельные трассы:

    Кабели в стенах должны быть проложены либо в вертикальном, либо в горизонтальном направлении.

    • Горизонтальные кабельные трассы: желательно прокладывать кабель на 30 см ниже уровня потолка и на 30 или 100 см выше уровня пола,
    • Вертикальные кабельные трассы: желательно прокладывать кабель на расстоянии 15 см от краев или углов каркаса здания (оболочки).

    Рекомендации по установке датчиков наружной температуры и влажности наружного воздуха

    Что означает каждый символ?

    Рекомендуемое монтажное положение

    Неподходящее монтажное положение

    Дополнительный влияющий фактор, который необходимо учитывать

    Указания по монтажу датчиков наружной температуры

    Для правильного размещения датчиков наружной температуры следуйте указаниям и рекомендациям по монтажу, приведенным ниже:

    • Избегать попадания прямых солнечных лучей; солнечное излучение повышает температуру датчика и вызывает неточность измерений,
    • Избегайте монтажа на фасадах с большим количеством восходящего тепла,
    • Избегайте установки над вентиляционными шахтами,
    • Избегайте крепления к стенам перед дымоходом,
    • Не размещайте над окнами,
    • Избегайте установки на карнизе (или, например, на балконе),
    • Избегайте закрашивания датчиков,
    • наружные датчики рекомендуется устанавливать в доступном месте. Это упрощает осмотр и техническое обслуживание.

    Датчики наружной температуры обычно устанавливаются с целью:

    Контроль температуры :

    • Крепление на наружной стене здания с окнами основных жилых помещений,
    • Избегайте монтажа, при котором датчики подвергаются воздействию утреннего солнечного света.
    • Рекомендация: установить эти датчики на северной или северо-западной стене.

    Оптимизация температуры :

    • Установите датчик наружной температуры так, чтобы он был направлен в сторону от солнца – обычно это северная сторона.
    • Избегайте установки датчиков таким образом, чтобы они подвергались воздействию солнечных лучей.
    • Рекомендация: размещать в центре здания или в зоне обогрева
    • Рекомендация: размещать на высоте не менее 3 м над землей.

    Инструкции по установке внутренних датчиков движения и датчиков присутствия

    Во-первых, важно понимать, что обнаружение датчиков движения зависит от разницы температур между окружающей зоной и объектом, который необходимо обнаружить.

    Зона обнаружения датчика присутствия не должна быть затруднена или перекрыта полками, крупными растениями, стеклянными стенами или подобными предметами, которые могут блокировать обнаружение.

    Рекомендации по установке внутренних датчиков движения и датчиков присутствия:

    • Не подвергайте датчики движения воздействию прямых солнечных лучей,
    • Избегайте установки каких-либо ламп в зоне обнаружения,
    • Избегайте размещения любых источников тепла, которые могут быстро менять температуру в зоне обнаружения/измерения, например, вентиляционные отверстия, тепловентиляторы или лампы накаливания и галогенные лампы,
    • Убедитесь, что направление воздушных потоков смещается в сторону зоны обнаружения.
    • Рекомендуемое минимальное расстояние от кабелей и радиаторов составляет 50 см.

    Указания по установке наружных датчиков движения на здании

    Рекомендуемые указания по установке наружных датчиков движения и датчиков присутствия:

    • Избегайте установки датчиков движения на подвижных опорах,
    • Установка датчиков присутствия на устойчивых стенах и поверхностях,
    • Убедитесь, что в зоне действия датчика присутствия нет помех.

    Рекомендации по установке датчиков освещенности

    Рекомендации по установке датчиков освещенности:

    • Убедитесь, что датчик освещенности измеряет только непрямой свет — мы называем это светом, отраженным от других поверхностей. Это поможет вам избежать искажения результатов измерений, вызванного прямыми солнечными лучами.
    • Избегайте блестящих поверхностей с высокой отражающей способностью, так как это мешает измерению.
    • Избегайте слишком темных поверхностей или поверхностей с низким коэффициентом отражения света, поскольку это препятствует измерению текущего уровня яркости.
    • Примечание: термозащитное стекло может влиять на измерение дневного света; значение срабатывания будет ниже.

    Указания по монтажу внутренних и комнатных датчиков температуры, влажности, CO2 и качества воздуха

    Комнатные датчики часто устанавливаются для обеспечения благополучия в помещении, в рабочей и жилой среде. В то же время они помогают уменьшить количество ненужной энергии воды и снизить энергоэффективность здания. Их правильное использование имеет решающее значение.

    Указания по монтажу датчиков, измеряющих комнатную температуру, относительную влажность и качество воздуха:

    • Устанавливайте датчики на высоте прибл. 1,5 м
    • Датчики монтировать на расстоянии не менее 50 см от ближайшей стены
    • Избегайте попадания прямых солнечных лучей,
    • Избегайте установки на наружных стенах,
    • Избегайте замены на полках или в нишах,
    • Избегайте расположения рядом с потоками воздуха и источниками тепла
    • Точность Примечание. Надежное определение комнатной температуры, влажности и качества воздуха возможно только в том случае, если двери и помещения закрыты
    • Избегайте накрывать занавесками или другими предметами, которые могут снизить точность измерений.

    Советы и рекомендации:

    • При монтаже комнатных датчиков на массивные стены (из стали или бетона) мы рекомендуем установить теплоизоляцию между комнатным датчиком и стеной.
    • Зазоры между кабелем (или пластиковым шлангом) и монтажной трубой должны быть герметизированы. В противном случае возникнет неэффективная циркуляция воздуха, что приведет к ошибкам измерения.

    Рекомендации по установке датчиков наружной освещенности

    Для правильного размещения датчиков наружной освещенности следуйте приведенным ниже рекомендациям по установке датчиков:

    • Установите датчики на стене здания, обращенной от солнца (например, на северной стороне здания),
    • Не подвергайте датчики яркости воздействию прямых солнечных лучей,
    • Датчики наружной освещенности рекомендуется устанавливать в центре здания,
    • Датчики наружной освещенности рекомендуется устанавливать на высоте не менее 3 м над землей, соблюдая расстояние не менее 0,3 м от окон.
    • Устанавливайте датчики в доступном месте, чтобы облегчить осмотр и техническое обслуживание.0117
    • Избегайте помех от деревьев, зданий и т. д.
    • Избегайте окрашивания датчиков.

    Указания по установке датчиков ветра

    Для правильного размещения датчиков скорости ветра или направления ветра следуйте приведенным ниже рекомендациям по установке датчиков:

    • Устанавливайте на фасад вдоль основного направления ветра!
    • Выберите место на здании, где датчик может беспрепятственно обнаруживать ветер
    • Датчики ветра устанавливайте в доступном месте, чтобы облегчить техническое обслуживание,
    • Избегайте установки под карнизами или балконами
    • Не размещайте в нишах,
    • Учитывать возможные мешающие факторы, такие как деревья, кустарники…)
    • Учитывайте возможные погодные помехи (например, снежный покров)
    • Рекомендация: крепление на столбе на высоте не менее 60 см.

    Рекомендации по установке метеостанций и датчиков метеостанций (яркость, осадки, температура)

    Для правильного размещения метеостанций следуйте приведенным ниже рекомендациям:

    • Обеспечьте установку в месте, где можно беспрепятственно измерить ветер, дождь и солнечный свет,
    • Закрепите защитные панели на столбе на высоте не менее 60 см или на вертикальной стене, обращенной на юг
    • Установите метеостанцию ​​в доступном месте, чтобы обеспечить легкий доступ для обслуживания,
    • Избегайте установки под карнизами или балконами,
    • Учитывайте факторы помех, такие как здания, деревья, кустарники, снег и лед.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
