Установка узип в частном доме: Установка узип в частном доме

разновидности перенапряжений, классификация устройств, установка в частном доме

Для предохранения электрического и электронного оборудования от удара молнии предназначена система устройств защиты от импульсных перенапряжений (УЗИП). Схема подключения в частном доме осуществляется с целью безопасности или бесперебойности ее работы. В первом случае происходит полное отключение потребителей, а во втором — обеспечивается безопасная их работа.

Типы импульсных перенапряжений

Напряжение молнии исчисляется десятками, а иногда сотнями тысяч вольт. Поэтому за короткий период она наносит немалый вред, выводя из строя бытовую технику. У холодильников ломается компрессорный двигатель, в блоках питания выгорает первичная цепь преобразователя и т. д.

Большую опасность представляет в этот момент перенапряжение в электрической цепи, так как появляется высокая вероятность возникновения пожара. Причины возникновения скачков напряжения:

1. Молнию характеризует стремительный импульс, который пробивает сеть, так как его мощность в несколько раз превышает значение у проводников. Он попадает в электрическую линию, а затем и оборудование внутри дома, и выражается отношением амплитуды напряжения в 10 кВ к длительности ее протекания — 350 мкс.
2. К перенапряжению приводят неисправности в электрических цепях, вызванные коммутационными процессами. Это может быть результатом аварии на электростанции или при переключении с одного генератора на другой. В этот момент во вторичной сети может возникнуть мощный импульс, который наносит вред, соизмеримый с молнией.

Перенапряжение характеризуется как аварийное состояние системы во время генерации электрической энергии. Поэтому чтобы защитить электрооборудование от возникновения негативных импульсов, устанавливают УЗИП для частного дома.

Первичные средства

Монтаж устройств защиты от импульсных перенапряжений считается только частью процедуры по защите от возникновения очагов пожара или выхода из строя электрического оборудования.

Предварительно следует обеспечить первичные средства защиты от воздействия молнии. В их число входят:

1. Вокруг частного дома следует провести металлическую шину и замкнуть ее, что послужит в качестве заземления по всему периметру.
2. К пластинам подключаются молниеотводы по краям дома.
3. На крыше монтируется основной громоотвод. Если конструкция получается чересчур большой, то громоотводы разделяются на несколько элементов.
4. Особенно это касается частных домов с металлической крышей, если рядом с ней проходит электрическая сеть.

Кроме воздействия импульсов от молний, следует учесть другие возможности проникновения помех внутрь дома. Резкое повышение напряжения может произойти в период подключения высоковольтных устройств на подстанции.

Импульс проникает через телевизионный кабель и попадает в телевизор, который скорей всего выйдет из строя. Такая же ситуация может возникнуть с интернет-кабелем, перенапряжение по которым приводит в негодность персональный компьютер. В сложных ситуациях может возникнуть очаг возгорания.

Чтобы воспрепятствовать этим негативным явлениям, следует все линии и оборудование подключить к заземляющему контуру, а во время молний полностью их обесточивать. Вручную это обеспечить практически невозможно, поэтому существует автоматическая защита низковольтных сетей.

Классификация УЗИП

Существует 3 класса разновидности устройств защиты от импульсных перенапряжений.

Класс 1 обладает способностью пропустить через себя и выдержать всю энергию от молнии. Устанавливаются такие приборы в сельской местности с воздушными электрическими линиями. Кроме того, рекомендуется их монтаж в домах с громоотводами или зданиях, расположенных рядом с высокими объектами. В квартирах или административных помещениях такие устройства не устанавливаются.

Прибор 2 класса не применяется без первого устройства, так как он не способен выдержать мощность удара молнии. Его эффективность проявляется только при совместном применении.

Устройство 3 класса не используется без двух предыдущих приборов и устанавливается оно непосредственно перед потребителем. К такому типу относится сетевой фильтр или защита в блоках питания некоторых бытовых агрегатов.

Схемы подключения

Для защиты низковольтных сетей существует несколько схем подключения УЗИП. Идеальным вариантом считается комплексное применение устройств, так как удар молний абсолютно не прогнозируем.

Внешняя система

Внешний элемент защиты принимается из расчета, что по его компонентам возможно протекание максимального тока. Защитное устройство устанавливается с возможностью выдержать 100 кА. Чтобы негативный импульс не причинил много бед, его следует отвести по пути наименьшего сопротивления.

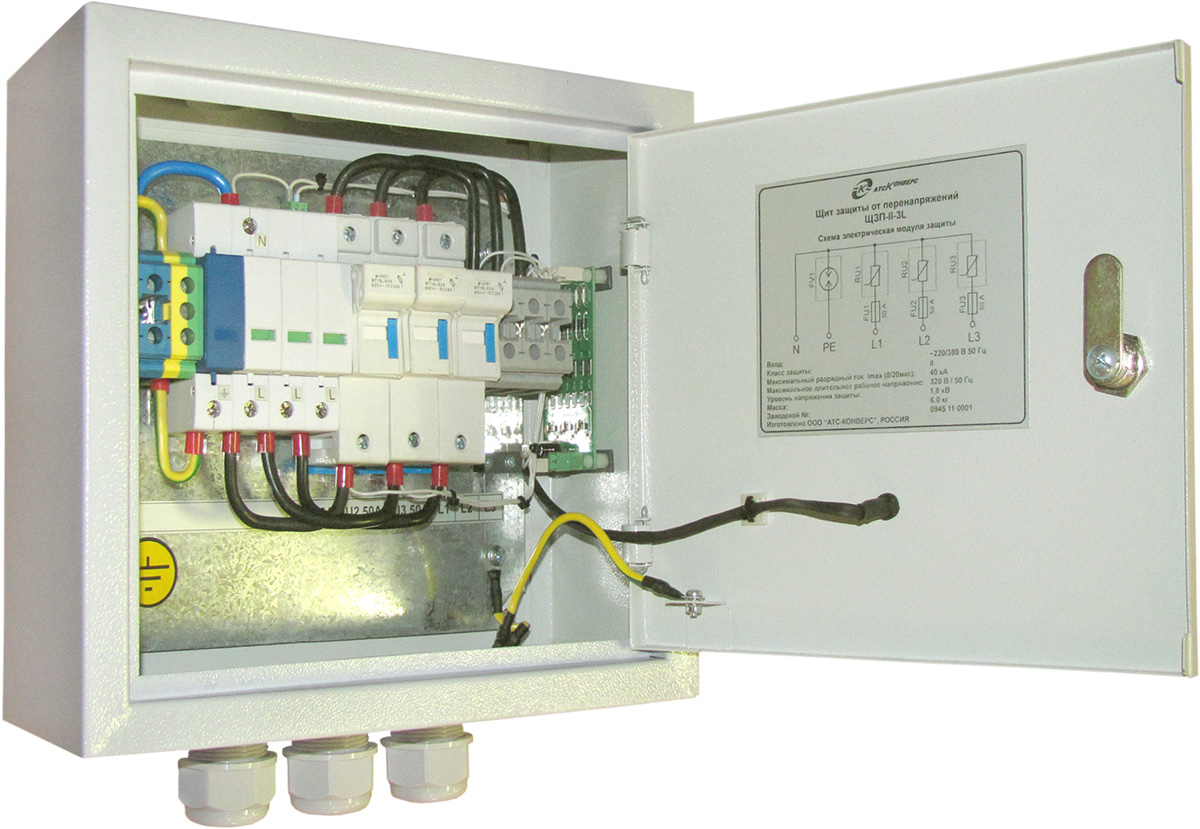

Для этого в электрическом щите устанавливается комплексный УЗИП, включающий в себя три степени защиты. Это устройство обладает большой мощностью и скоростью срабатывания, предохраняя оборудование общей мощностью до 20 кВт.

Непосредственно схема его подключения зависит от типа контура заземления.

Если это разделенное на два участка заземление, то в щитке монтируются две отдельные шины: нулевая, заземляющая. Между ними устанавливается перемычка, которая считается дополнительной защитой.

Установка защиты на ответвлении

Возможна установка УЗИП не в распределительном щитке, а непосредственно на ответвлении электрической сети. Например, где воздушная линия расходится на два соседних дома, а контур заземления не обладает молниеотводами.

Иногда устройство устанавливается перед входом в дом и применение УЗИП с 3 классом защиты нерационально. Монтируются приборы, обладающие 1 и 2 классом. Если расстояние от столба до дома превышает 60 м, то в электрическом щитке устанавливается дополнительное устройство со 2 классом защиты.

Отличается способ установки защиты, если дом подключен к подземному кабелю. Аварийная ситуация возникает от других внешних источников, поэтому длительность импульсных помех будет намного меньше. Для защиты достаточно будет установить в распределительный щит УЗИП 2 класса.

Кроме электрических линий, перенапряжение может возникнуть в телевизионных сетях. Часто высоковольтные помехи генерируются на антенных приемниках в домах, где нет молниеотводов. Возникновение кратковременного высокого напряжения в антенном кабеле приводит к выходу из строя селектора телевизора.

Устройство защиты представляет собой антенный переходник с заземляющим устройством. Существуют два типа приборов: для аналогового, спутникового или цифрового телевидения. Различить их можно по соответствующим надписям на корпусе: Radio/TV, SAT.

Сетевой кабель интернет также обладает защитным устройством, которое устанавливается при вводе провода в здание.

Устройство защиты от импульсных перенапряжений (УЗИП)

Жизнь современного человека, особенно городского, наполнена разнообразной электроникой. Однако ее поломки, особенно в результате резкого скачка электроэнергии или его отключения. УЗИП для частного дома и квартиры защищает технику от перебоев.

УЗИП или реле напряжения

Устройства защиты от импульсного перенапряжения могут спасти приборы от выхода из строя. Реле напряжения, или РН, защищает от малых, до нескольких сотен вольт, скачков, но не защищают от мощных импульсов, вроде попадания грозы в высоковольтные линии, или обрыва нулевого провода. Для этого есть специальное устройство – УЗИП, оно выдерживает огромные, в несколько киловольт, импульсы напряжения.

Для защиты от скачков разной силы нужны разные устройства, поэтому выбор – УЗИП или реле напряжения – даже не стоит: необходимо ставить оба. В тандеме они обеспечат отличную защиту домашней электрической сети от форс-мажорных обстоятельств.

Так что УЗИП – это такой ангел-хранитель для бытовой техники.

Принцип действия

После подключения УЗИП по соответствующей схеме он начинает пропускать ток. Как только случается скачок напряжения расчётной мощности, происходит сброс избыточной мощности на землю. Принцип работы позволяет устройству выдержать лишь определённое количество срабатываний, после чего потребует полной замены.

Для наглядности состояния пригодности, многие ОПН – ограничители переменного напряжения – снабжают цветовым индикатором:

• зелёный цвет означает пригодность;
• красный цвет сообщает о необходимости замены.

Если нет возможности заменить вышедший из строя аппарат, рекомендуется его демонтировать – так будет меньше проблем. Так, как работает УЗИП, не работают другие системы защиты.

Классификация УЗИП

Благодаря разделению электрических сетей по типам, устройства их защиты так же были разделены на типы. Существующие сегодня классы УЗИП имеют номерные и буквенные обозначения, соответствующие схеме подключения.

• Устройства первого класса, они же класс B, ставятся в щитки, защищающие целые дома. Они принимают на себя первый удар, и снижают напряжение до допустимого для следующего класса уровня.
• Второй класс обозначается буквой C. Установка УЗИП этого типа необходима для частных и небольших домов. Они ещё сильней смягчают стихийный импульс, который уже может быть без проблем заглушен сетевыми фильтрами, или самими домашними приборами.
• ОПН третьего класса под литерой D доводят полученный импульс до обычного бытового значения. Такие устройства гораздо проще и дешевле, чем ограничители B класса, поэтому могут входить в состав бытовой техники.

Проще говоря, разницу между ними можно свести к определению: разная степень защиты, но дополнение в случае необходимости.

Как выбрать УЗИП

При покупке устройства конечный потребитель должен для начала определить, что надо защищать, и в каком месте находится защищаемое здание. Выбор УЗИП для частного дома обычно опирается на защиту бытовых устройств – компьютеров, сигнализации, музыкальных центров и прочей техники.

Современными ГОСТами определено четыре степени риска, помогающие потребителю выбрать УЗИП как для дома, так и для находящейся в нём аппаратуры. Риск определяется исходя из положения дома:

• Первая, самая низкая степень риска – это город или пригород. Обычно власти на местах ставят необходимые защитные устройства, поэтому конечный потребитель может не заботиться об УЗИП первого и второго классов.
• Вторая степень риска – открытая местность. Имеется в виду отсутствие всего, что может притянуть удар молнии. Здесь уже стоит озаботиться аппаратом защиты второго класса.
• Третья степень риска возникает при близости здания к опорам ЛЭП, лесам, озёрам и горам. По ГОСТу такие объекты должны оснащаться трёхступенчатой защитой в обязательном порядке.
• Четвёртая, самая высокая, степень риска требует согласования с инженерами, которые к трёхступенчатой защите могут поставить дополнительные устройства. Эта степень опасности присваивается зданиям, находящимся в пятидесяти и меньше метрах от громоотводов.

Четыре степени риска по ГОСТам объединяются в два типа:

• Первый тип, объединяющий третью и четвёртую степень риска, требует установки разрядников с высокой ёмкостью на пару с громоотводом.
• Второй тип рекомендует устанавливать разрядник по каскадному типу, после разрядников первого типа, либо отдельно.

Предпочтение в выборе устройств защиты рекомендуется отдавать какому-то одному из множества производителей. И дело тут не в коммерческой составляющей, а в возможной разнице характеристик, иногда играющей решающую роль.

Защита от молний в частном доме

Положение частного дома, его близость к опасным объектам и городу, влияет на выбор схемы защиты. Владельцу частного дома, находящемуся в зоне третьего риска, рекомендуется закупить громоотвод, установив его более чем в 50 метрах от дома.

Сам дом защищается в таком случае по трёхступенчатой схеме. Частные дома в городской черте могут обходиться и двухступенчатой защитой. Лучше перестраховаться, обратившись в соответствующую инженерную инстанцию. Там объяснят, как подключить линию защиты лучшим образом.

Три схемы подключения УЗИПа:

Существует два вида схемы TN-S, отличающиеся высокой стоимостью, но и высокой безопасностью; и TN-C, принятая ещё в СССР, дешёвая, но требующая дополнительной защиты устройств.

Идеальная для подключения УЗИП схема должна выбираться исходя не только из бюджета, но и из соображения безопасности. Любая схема действует как в частном доме, так и в многоквартирном жилье.

Однофазная сеть система заземления TN-S

Европейский стандарт, по которому питание идёт по двум проводам.

• Один провод фазный, собственно, проводник электричества. Он подключается к сети, подключемой с нулевым проводом.
• Нулевой провод идёт от нулевого контура, и не пересекается с контуром заземления.
• В однофазной схеме подключения УЗИП третий провод – это глухое заземление. Он подключается к устройству защиты для сброса лишнего напряжения.

Трёхфазная сеть система заземления TN-S

Отличается от однофазной схемы тем, что использует три питающих проводника вместо одного. Схема используется по всей Европе, отечественный потребитель знает её по евророзеткам с тремя гнёздами. Подключение УЗИП в трёхфазной сети этого типа необходимо делать до вывода напряжения к конечным устройствам.

Общая характеристика схем TN-S

• Отличие от устаревшей советской TN-C, европейская схема срабатывает быстрее, и предотвращает утечку энергии, что позволяет не заземлять сами защищаемые устройства.
• Благодаря разделению линий заземления и нуля, их техническое обслуживание проводится реже, а эффективность защиты повышается.
• Отпадает необходимость в перемычках между корпусом защитной аппаратуры и заземляющего контура, что работает на эстетичность, одновременно устраняя рабочие неудобства.
• Повышается эффективность защиты чувствительной техники, за счёт устранения помех высоких частот.

Трехфазная сеть система заземления TN-C

Советская система заземления, особенностью которой является совмещение нулевого и заземляющего контура, для чего в современных домах с этой схемой и ставятся предохранитель перед УЗИП. А всё потому, что при расчёте третьей фазы в устаревших домах не учитывалась куча современной.

На сегодняшний момент данная схема хоть и существует в эксплуатации, но по возможности заменяется на более безопасные европейские схемы. Если же применение европейской схемы невозможно, например, в многоквартирном доме, то подключение своей электрической сети нужно комплектовать дополнительной защитой.

Ошибки при подключении

• Плохое заземление: перед монтажом УЗИП необходимо удостоверится в надёжности заземления – оно должно выдерживать сбрасываемые на него импульсы и быть в исправном состоянии, иначе в первой же грозе сгорит, потянув за собой на тот свет всю электрощитовую.
• Ошибка в схеме подключения: устройство надо ставить со знанием схемы заземления, используемой в щитке. Если такого знания нет, лучше доверить монтаж специалисту, обслуживающего домовые электролинии, либо максимально близко знакомого с ними.
• Не тот класс, не в том месте: есть несколько классов УЗИП, и каждый из них предназначен для определённых типов щитовых. Неправильный подбор устройства может стоить жизни домашней технике.

Несмотря на состояние современных энергосетей, с их перебоями, устаревшей проводкой, и прочими радостями страны третьего мира, мы продолжаем использовать технику. И что бы ни случилось, можно надеется, в том числе, на окружающие защитные механизмы.

схема подключения, типы заземляющих контуров

Природа непредсказуема. И это знает каждый из благоразумных граждан. Именно поэтому многие решают установить в своем частном доме дополнительную защиту от перенапряжения. А это весьма опасный фактор, который обычно сказывается на всей электронике в вашем доме. По воле рока страдает практически всё: начиная от холодильника и заканчивая компьютерными блоками питания и материнскими платами.

Самое интересное то, что защититься от ненастья можно, если заранее предусмотреть установку в распределительном щитке специального устройства, которое в экстренной ситуации замкнет цепь защемления по наименьшему пути, обеспечив таким образом прохождение тока по пути наименьшего сопротивления.

Возможные повреждения из-за молний

Величина напряжения молнии измеряется даже не тысячами, а десятками и сотнями тысяч Вольт. И пусть помеха имеет в прямом смысле слова молниеносный характер, но даже за доли секунд она успевает повредить многие внутренние элементы техники, выводя ее из строя. В холодильниках обычно сгорает компрессор, в импульсных блоках питания выгорает первичная цепь преобразования напряжений, и так далее.

Но на этом беда не окончится, потому что выход из строя электронной техники, а в данном случае она просто сгорает, может привести к реальному возгоранию и, как следствие, к пожару. И, к сожалению, только в этот момент хозяин частного дома осознает, что был неправ, когда при монтаже распределительного щитка решил сэкономить на установке УЗИП для частного дома. А так-же лучше не экономить на обслуживании септиков, откачка септиков в Солнечногорске на профессиональном оборудовании, по приятной цене.

Типы импульсов

Перенапряжение — это общее понятие, которое характеризует аварийное состояние цепи в момент его генерации. Но характер и причины его возникновения могут быть различными:

1. Для молнии характерен иглообразный импульс, который сначала медленно нарастает, заряжая линию, а потом резко пробивает ее насквозь, так как ее мощность в разы больше, чем у проводников. Форма импульса измеряется в кВ/мкс. То есть, если она попадает в воздушную линию, и частный дом от нее подключен, то форма будет выражена как 10/350 или 10 кВ амплитудой и 350 мкс длительностью.
2. Неисправности в цепях, вызванные коммутационными процессами. Нередко причиной генерации мощного высоковольтного импульса является авария на станции или переключение с одного генератора на другой. В этот момент во вторичной сети из-за потребления большой мощности также возникает достаточно мощный импульс. Он имеет более пологую форму, но с несколько меньшей амплитудой игл.

В обоих случаях может быть нанесен равносильный вред, поэтому для защиты частного дома или квартиры рекомендуется использовать те же УЗИП.

Первичные средства защиты

Установка УЗИП в частном доме — это только часть мероприятий, которые действительно спасут вас от непредвиденного пожара или сгоревшего блока питания. Первым делом необходимо предусмотреть так называемые первичные средства защиты от удара молнией. И они заключаются в следующем:

• Обустройства внешнего контура заземления по периметру здания. То есть необходимо вокруг строения закопать шину защитного заземления и замкнуть ее в квадрат.
• К шине необходимо подключить молниеотводы, расположенные по углам здания. Это необходимо для того, чтобы увеличить мощность проходной шины и не допустить ее перегрев на местах сварки или утончения.
• На крыше установить громоотвод. При этом, если она имеет значительные габариты, их необходимо установить несколько.
• Особенно нужно позаботиться о защитном контуре заземления и молниеотводах в домах и строениях с металлической кровлей. Потому что именно на нее придется удар, который может вызвать короткое замыкание в проводке под козырьком, если, например, там расположен фонарь или осуществлен ввод.

Но, кроме фактора удара самой молнией, важно учесть всевозможные пути проникновения импульсных помех внутрь здания. А их может быть много, и к ним относятся:

1. Сеть ввода 220/380 В при ударе молнии в элементы внешней защиты.
2. Через сеть в случае удара в воздушную линию. Скачок напряжения в линии также может произойти в момент коммутации высоковольтных устройств на подстанциях.
3. Кабельное ТВ или эфирная антенна. По ней высоковольтный импульс проникает в ТВ-приемник, который с высокой вероятностью выходит из строя.
4. Сеть Интернет. Довольно часто недалеко от телефонной линии или коммутатора ударившая молния перерастает в высоковольтный и очень мощный импульс, который попадает на сетевой порт ПК и выпаливает его напрочь.
5. Также местами проникновения высоковольтного импульса могут стать другие слаботочные линии, которые подводятся к внутренним устройствам приема и обработки данных.

Все это может стать причиной не только временного выхода из строя оборудования, но и возникновения пожара, который явно принесет массу дополнительных проблем. Чтобы предотвратить все вышеперечисленные неприятности, необходимо каждую из линий и устройств надежно экранировать, подключать к общему контуру заземления, а во время молний и вовсе отключать их от сети.

Чаще сделать это невозможно по той простой причине, что вас может не оказать дома в роковой момент. А погода, само собой, ждать не будет. Поэтому намного удобнее и практичнее использовать дополнительные элементы защиты низковольтных сетей.

Способы защиты сетей низковольтного питания

Для каждого типа УЗИП схема подключения будет своя, поэтому рассмотрим несколько способов защиты низковольтных сетей от импульсных помех. Но лучше всего применять их все в комплексе, так как погода непредсказуема, и удар молнии может произойти в любое место или устройство. Различают следующие системы защиты от импульсных перенапряжений в результате удара молний:

Система внешней молниезащиты

В случае удара молнии в этот элемент защиты необходимо принимать во внимание максимально возможный ток, который будет протекать по компонентам. В данном случае величина тока, протекающего через защитное устройство, установленное в доме, будет равна 100 кА. Импульс будет иметь вытянутую форму длительностью до 350 мкс. Чтобы он не причинил много бед, его необходимо отвести по пути наименьшего сопротивления. Следовательно, в щитке потребуется установить специальное устройство.

Справиться с энергией такой величины сможет только комбинированный компонент УЗИП, относящийся к классу 1+2+3. Он обладает достаточной мощностью и скоростью срабатывания, чтобы защитить от перенапряжения потребителей в эквиваленте потребляемой ими мощности до 20 кВт.

Напомним. На практике применяется несколько схем подключения заземления: TN — C — S и TT. В зависимости от этого фактора следует выбирать и тип устройства защиты от импульсных помех. Первая представляет собой разделенное заземление, то есть в ней PEN проводник в определенном месте разделяется на два и далее отправляется к нагрузке. Разделение выполняется на ВРУ. То есть в щитке должны быть установлены две отдельных шины: нулевая и шина заземления PE.

Между ними имеется перемычка. Сделано это из тех соображений, что УЗИП успевает своевременно отключить нагрузку, а в случае возникновения пробоя на нулевом проводе от подстанции успевает выгореть перемычка между шинами. То есть, по сути, получается две защиты.

Второй тип схемы подключения заземления заключается в следующем: все потребители глухо заземлены, как и нейтраль источника питания на подстанции.

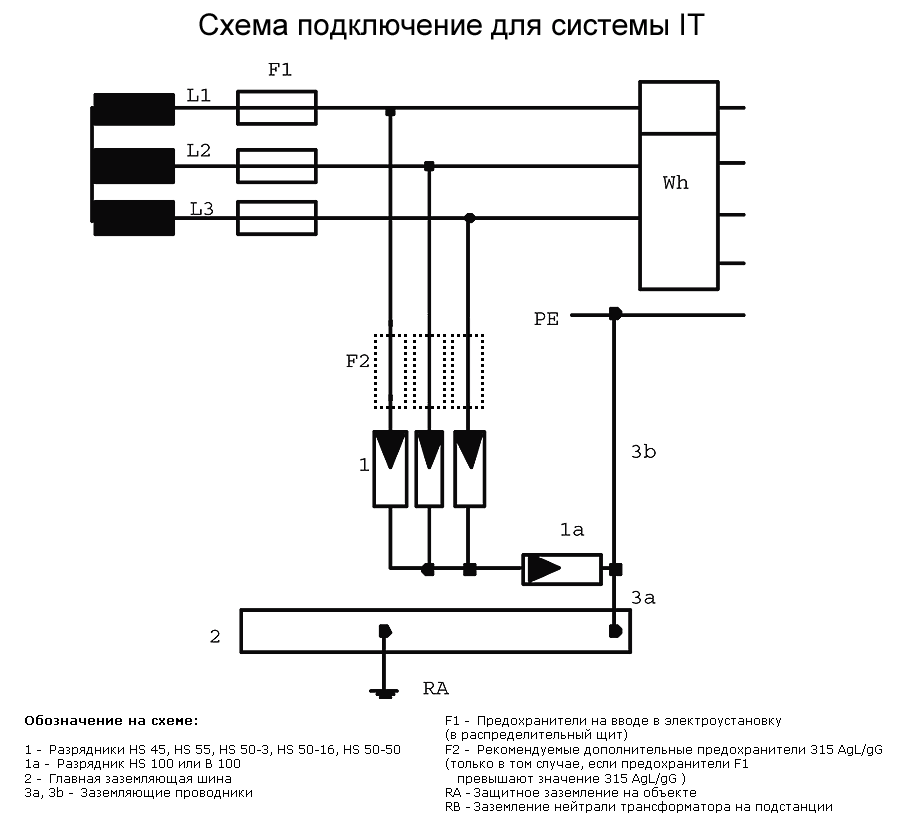

Также на практике используются и другие типы схем заземлений: С, C — S, S, I — T. Но в частных и многоквартирных жилых домах чаще применяются именно TN — C — S и T. T. Поэтому и рассматривать УЗИП будем только для этих случаев.

Выбор УЗИП в соответствии со схемой подключения заземляющего проводника

Вспомнив, какие бывают схему подключения контура заземления, можно определиться и с выбором УЗИП. Для первого варианта подойдет PowerPro BCD TNS 25/100. Для второго, соответственно, TT 25/100.

Защита на ответвлении при ударе в воздушную линию

Защита от перенапряжения в сети 380 вольт, как и 220 вольт, заключается в установке УЗИП не в распределительном щитке, а на ответвлении. То есть там, где воздушная линия расходится на ваш и соседский дом. Только в таком случае контур заземления состоит лишь в заземляющем периметре, без использования громоотводов.

Также разместить УЗИП можно на вводе в здание или непосредственно на месте ответвления заземляющего проводника. Но в случае размещения защитного устройства ближе к источнику импульса, то есть на столбе в щитке, использовать УЗИП 3 класса нецелесообразно. Это связано с тем, что длинный проводник от столба может стать повторным генератором перенапряжения.

В этом случае лучше применить УЗИП класса 1+2. Но если расстояние от столба со щитком до дома более 60 м, то в здании также должен быть предусмотрен второй УЗИП со 2 классом. Для более точного подбора устройства воспользуйтесь таблицей ниже:

Место монтажа	TN-C-S	TT
На столбе (ответвлении)	PowerPro BC TNS 25/100 LE-373−950	PowerPro BC TT 25/100 LE-373−920
На вводе при расстоянии от столба более 60 м	EnerPro C TNS 275 LE-381−178	EnerPro C TT 275 LE-381−180

Удар молнии возле подземной линии электропередачи

Третий способ подключения УЗИП используется в случае, когда к дому подводится питание не от столба (воздушной линии), а от подземного кабеля. В данном случае высоковольтные импульсные помехи возникают в основном по причине наведения их от других источников. Поэтому длительность импульса и его амплитуда будут намного меньше. В результате наведения энергии происходит частичное попадание тока в сеть, поэтому величина энергии на порядок меньше, чем в первых двух случаях. Но все же в такой сети также необходимо иметь надежное УЗИП, которое предохранит электронику от нежелательного воздействия.

Величина тока в этом случае будет равна всего 40 кА, а форма импульса 8/20 мкс также иная, за счет наличия гальванической развязки между источником и потребителем. Что касается типа контура заземления, то в этом случае чаще используется именно T. T. Но также применяют на практике и TN — C — S. Для защиты приборов от перенапряжения рекомендуется установить ограничитель 2 класса. Соответственно, для схемы TN — C — S подключения контура заземления рекомендуется устанавливать устройства LE -381−178, а для схемы TT необходимо использовать автоматы не ниже LE -381−180.

Защита от молний в частном доме

Перенапряжение — это фактор, который может возникать не только по сети переменного напряжения. Высоковольтные помехи довольно часто генерируются и телевизионных сетях, в частности, на антенных приемниках. Ведь они находятся ближе всего к заряженным облакам, которым необходимо разрядиться по пути наименьшего сопротивления. Такое обычно встречается в тех домах, на которых либо нет громоотвода, либо он есть, но антенна прикреплена к нему. Когда молния попадает в молниеотвод, то высоковольтный импульс обязательно наводится в канале передачи. Из-за чего выгорает селектор ТВ-приемника или приставки, к которой она была подключена.

Здесь также необходимо использовать УЗИП, только они представляют собой антенный переходник с отводом для заземления. По сути, это варисторный блок, который отводит наведенный импульс в контур заземления, не давая ему проникнуть далее в линию.

В зависимости от вида принимаемого сигнала различают два разных типа УЗИП:

• для аналогового ТВ;
• для спутникового или цифрового ТВ.

Соответственно, на первом будет написано Radio / TV, на втором SAT.

Защита от помех линии передачи Интернета

Чтобы полностью оградить свою жизнь и всю технику от нежелательного воздействия энергии стихии, рекомендуется подумать и об установке УЗИП для сетевого кабеля Ethernet. Установку подобного элемента лучше всего предусмотреть непосредственно перед вводом кабеля в дом, чтобы минимизировать его длину под открытым небом. Как и в случае с ТВ, блок заземляется толстым желто-зеленым проводом к общему контуру.

Советуем к прочтению:
Профессия электрик
Амплитуда колебаний
Расчет сопротивления проводника

УЗИП для частного дома: как обеспечить безопасность | Секреты дедова ремонта

Стихийные природные явления опасны и происходят случайно. Защита зданий человека не всегда надежно работает в вопросах электробезопасности по ряду причин.

Современное электрическое оборудование и дорогостоящая техника могут серьёзно пострадать от импульса тока молнии. Предотвратить возможное несчастье призвано УЗИП для частного дома.

Поэтому его правильному подбору и установке следует обратить особое внимание.

Почему молния может повредить бытовую технику

Электрический разряд статического электричества в природе накапливается постепенно за счет перемещения огромных масс облаков. Они могут иметь положительный или отрицательный заряд. Разность потенциалов между ними и землей может достигать десятки и даже сотни тысяч вольт.

Ток разряда молнии раскалывает вдоль столетние деревья, разрушает незащищенные здания, достигая величины в несколько десятков тысяч ампер. Он протекает кратковременным импульсом, предотвратить который не реально, но защититься от его попадания возможно.

Для этого вначале надо представлять возможные пути проникновения электрического разряда в здание, а на основе знаний — установить защиту на каждом элементе.

Молния может ударить в:

1. возвышающиеся части строительной конструкции;

2. антенны;

3. питающую линию электропередач;

4. землю около здания или ЛЭП.

Для отвода разряда от строительных элементов используется молниезащита, состоящая из:

· молниеприемника, назначение которого состоит в том, чтобы притягивать на себя все возникающие около здания разряды, включая и те, которые могут пройти мимо;

· магистрали отвода тока молнии от приемника и передачи его на контур заземления;

· пути стекания тока с заземляющего устройства на потенциал земли.

Если произошло несанкционированное проникновение разряда статического электричества в электропроводку, то он разрушает все, что попадается ему на пути: сгорают электродвигатели работающих холодильников, различных электрических машин, блоки питания электронной техники.

На этом беда может не закончиться: возможно возгорание здания и пожар. Для предотвращения несчастья надо представлять отличие разряда молнии от формы сигналов обычного электроснабжения.

Отличия импульсов от синусоиды

Обычная идеальная гармоника за 20 миллисекунд совершает одно полное колебание.

Импульс тока молнии имеет другую форму: за первые 10 миллисекунд он круто возрастает, а примерно через 340 мкс падает до половины амплитуды, а затем через какое-то время плавно полностью гаснет.

Это намного опаснее, чем любой случай обычного перенапряжения в сети электроснабжения, фронт которого нарастает за 8 и гаснет на 50% через 12 мкс.

Отличие формы импульса молнии от обычной синусоиды и графиков перенапряжения требует применения специальных защит. Это значит, что обычные автоматические выключатели и даже реле контроля напряжения не приспособлены нормально отключать разряд статического электричества.

Такая задача возложена на УЗИП.

Принцип работы устройства защиты от импульсных перенапряжений

УЗИП для частного дома подключают между каждой питающей фазой и контуром защитного заземления.

Оно выполняется на основе варистора, обладающего очень большим электрическим сопротивлением для обычных токов, протекающих в бытовой сети. Поэтому на работу электропроводки в нормальном режиме эксплуатации не оказывается никакого постороннего влияния.

Когда на магистраль фазы проникает импульс молнии, то сопротивление варистора резко падает: ток разряда не проникает дальше в схему, а устремляется на контур заземления.

Таким образом происходит защита включенных в сеть бытовых электроприборов, обеспечивается их безопасность.

Типовые схемы включения УЗИП

Частный дом может быть подключен к системе промышленного электроснабжения по нескольким схемам заземления. Наиболее популярными являются: ТТ и TN-C-S.

Во всех случаях эту защиту монтируют внутри вводного устройства или отдельном металлическом шкафу. Ее работа связана с большим импульсным выделением теплоты. А это — предпосылка возгорания горючих элементов.

Само УЗИП защищают обычными силовыми предохранителями или специальными автоматическими выключателями. Их нельзя путать с теми моделями, которые используются для синусоидальных и постоянных токов.

Пример включения УЗИП по схеме TN-C-S

На выбор защиты влияет конструкция ответвления от опоры воздушной магистрали, тип проводов ЛЭП (открытые или изолированные ВЛИ), удаление здания от места расщепления PEN проводника, наличие подводящих металлических трубопроводов инженерных сетей. Все эти факторы требуют проведения предварительно точного расчета для выбора УЗИП.

Пример включения УЗИП по схеме ТТ

Ток молнии с большой вероятностью может попасть в провода питающей воздушной ЛЭП.

Поскольку здание имеет свой индивидуальный контур заземления, то во вводном устройстве дополнительно ставится модуль защиты рабочего нуля N.

Как правильно выбрать УЗИП

Надежная работа защиты возможна только в том случае, если ее технические характеристики соответствуют условиям эксплуатации. При ее выборе следует придерживаться определенного алгоритма.

Условия выполнения каждого этапа и 4 варианта его реализации изложены отдельной статьей о выборе защиты для частного дома и дачи.

Дополнительно рекомендую посмотреть короткий видеоролик «Устройство защиты от импульсных перенапряжений» владельца planerist916.

Задавайте вопросы в комментариях на сайте.

��L�

УЗИП – предназначение, описание и схемы подключения в частном доме

Устройство защиты от импульсных перенапряжений применяют для защиты электроустановок до 1 кВ. УЗИП может защитить электрическую сеть и электрооборудования от перенапряжений, вызванных прямыми или косвенными воздействиями. После установки устройства в частном доме гарантируется защита:

· От удара молнии.

· От импульсных перенапряжений, спровоцированных коммуникационными переходными процессами.

· От удаленного короткого замыкания.

Принцип работы УЗИП предусматривает применении варисторов. Они представляют собой нелинейные элементы в виде полупроводниковых резисторов сопротивления. Их функционирование лучше объяснить на примере. При ударе молнии напряжение в сети поднимается, что приводит к уменьшению сопротивления в УЗИП. Это приводит к срабатыванию выключателя и отключения сети. Таким образом, обеспечивается защита используемого оборудования.

Чтобы выбрать УЗИП, необходимо вначале определить систему заземления, используемую в здании:

· TN-S с одной фазой;

· TN-S с тремя фазами;

· TN-C или TN-C-S с тремя фазами.

По степени защиты выделяют три класса защитных устройств:

· Первый класс — это устройства, защищающее от прямых ударов молнии. Они устанавливаются в распределительном щите, и их установка рекомендуется в случаях, когда здание расположено на открытой местности или окружено высокими деревьями, которые увеличивают риск попадания молнии.

· Второй класс — это устройства, которые применяется в дополнение к устройствам первого класса, и защищают оборудование от внутреннего напряжения сети. Они также устанавливаются в распределительном щите.

· Третий класс — это устройства, обеспечивающие защиту от остаточных атмосферных и коммутационных перенапряжений. Они могут устанавливаться в розетках или разветвительных коробках.

Установка в частном доме выполняется на основании используемого напряжения 220В с одной фазой или 380 в тремя фазами. В однофазной сети TN-S в УЗИП подключается фазный, нулевой рабочий и нулевой защитный провод. Вначале выполняется подключение к клеммам, а затем к линии оборудования. В этом случае устройство монтируется сразу после вводного автомата.

При подключении устройства в трехфазную сеть TN-S к клеммам подключается три фазных и нулевой провод. Пятый проводник является защитным, и он подключается напрямую к корпусу конкретного электроприбора и к земле, то есть данный элемент используется в качестве перемычки.

Если установить УЗИП в электрощитовую с плохим контуром заземления возникают большие опасности для бытового оборудования. От такой защиты не будет никакого толку, как следствие, при попадании молнии можно в одночасье лишиться всех бытовых приборов. Кроме того бесполезным окажется УЗИП, неправильно подобранный под имеющуюся систему заземления.

Узип принцип работы — советы электрика

Классы УЗИП (схемы подключения защиты)

Любой владелец дома или квартиры старается наполнить свое жилище современной и дорогостоящей бытовой техникой.

Часто хозяева не задумываются о том, что даже кратковременное превышение импульсного напряжения номинальной величины может привести к неотвратимым последствиям для всего парка электроники, переходящей в разряд не подлежащей ремонту.

Такой форс-мажор возникает по причине грозы, перехлестывания фаз, различных коммутационных процессов. Для сохранения электрооборудования созданы приборы — устройства защиты от импульсных перенапряжений (УЗИП).  Читайте также статью ⇒ Подключение УЗИП в щитке.

Принцип действия и назначение

По обеспечиваемому классу защиты, УЗИП разделяются на:

• разрядники контактные;
• полупроводниковые приборы на варисторах.

Приборы для защиты от импульсных перенапряжений — обязательный элемент индивидуального дома и квартиры

Если перенапряжения отсутствуют, прибор функционирует как байпас, в котором ток проходит через шунтовый проводник, подсоединенный к заземлению посредством варистора либо парой электродов, зазор между которыми строго нормируется.

При резком, даже краткосрочном повышении напряжения, ток пропускается по элементам УЗИП и компенсируется резким снижением сопротивления в системе фаза-ноль (происходит короткое замыкание), либо распространяется по контуру заземления. При наступлении стабилизации напряжения происходит снижение пропускной способности разрядника, прибор возвращается к работе в штатном режиме.

УЗИП на непродолжительное время способен замкнуть цепь, не допуская перехода переизбытка напряжения в тепловую энергию. В процессе сработки защиты через прибор пропускаются токи значительных величин — до 100 кА.

Типы УЗИП

Дающие защиту от скачка напряжения приборы разделяются на два вида, отличающиеся конструкцией и принципом действия.

Искровые и вентильные разрядники

Функционирование таких приборов, применяющихся преимущественно в линиях с повышенным напряжением, основывается на применении принципа искровых интервалов.

Особенностью устройства можно назвать наличие воздушного промежутка в перемычке, объединяющей контур заземления с фазой линии передачи электроэнергии.

Обратите внимание

При нормальном значении напряжения в перемычке цепь находится в разомкнутом состоянии.

При разряде молнии в ЛЭП наблюдается перенапряжение, возникает нарушение воздушного интервала, замыкание цепи в системе земля-фаза. Импульс перенапряжения направляется в почву.

В приборах вентильного типа в цепи с искровым интервалом дополнительно установлен резистор, посредством которого выполняется погашение высоковольтного импульса.

ОПН

Ограничители перенапряжения в последнее время вытесняют массивные и постепенно устаревающие разрядники.

Принцип функционирования ОПН основывается на задействовании вольтамперных свойств нелинейных резисторов, в роли которых в устройствах применяется варистор.

Для производства этих элементов используется оксид цинка. При смешении с оксидами иных металлов образуется уникальная система, которую составляют несколько р-n переходов с вольтамперными характеристиками.

При соответствии напряжения в сети рабочим показателям ток в варисторной цепи равен нулю. При образовании перенапряжения ток на переходах внезапно возрастает, ведя к понижению напряжения до безопасного значения.

После возвращения к норме характеристик сети, варистор вновь переходит в непроводящее состояние и не влияет на нормальное функционирование прибора.

Основные достоинства ОПН следующие:

• компактные размеры;
• огромный ассортимент;
• высокие технические характеристики.

Благодаря своим преимуществам ограничители перенапряжения широко используются для защиты квартир и частных домов. Несмотря на большое количество достоинств, ОПН обладают и одним существенным недостатком — ограниченностью ресурса службы.

Из-за встроенной в конструкцию защиты от перегрева, устройство после срабатывания на некоторое время переходит в неработоспособное состояние. По такой причине на корпусе ОПН имеется быстросъемное приспособление, облегчающее оперативную замену модуля. Читайте также статью ⇒ Защита от повышенного напряжения в сети.

Классификация устройств

УЗИП разделяются на три класса, имеющих различное значение и область применения.

1 класс

Устройства 1 класса используются для сохранения электроприборов от резкого повышения напряжений, возникающих из-за прямого попадания в сеть электропередачи либо молниезащиты грозового разряда. Такие приборы, как правило, ставятся внутри ВРЩ либо в главном распределительном щитке. Характеризуется 1 класс УЗИП самым опасным значением волны импульсного электротока — 10/350 мкс.

УЗИП 1 класса марки CITEL защищают сеть от опасных напряжений при непосредственном попадании молнии

2 класс

УЗИП второго класса, монтирующиеся после устройств класса 1, используются как:

• защита от поражения молнией;
• защиты от повышения напряжений и помех.

В конструкцию приборов входят корпус в качестве основания, а также сменные модули, оснащенные подающими сигналы о работе УЗИП индикаторами. Зеленый показывает, что прибор работает в штатном режиме, оранжевый сигнализирует о том, что пора выполнить замену модулей.

В некоторых моделях УЗИП 2 класса дополнительно установлен электрический контакт, осуществляющий передачу данных о работоспособности прибора дистанционно, что повышает удобство обслуживания.

2 класс УЗИП характеризуется импульсным током с характеристикой волны 8/20 мкс.

3 класс

УЗИП 3 класса используются для обеспечения защиты отдельно расположенных жилых построек, устанавливается в непосредственной близости от электрооборудования. Применяются как последний рубеж, защищающий бытовую электротехнику от перенапряжений, носящих остаточный характер.

В качестве устройств такого класса производятся специальные электророзетки и вилки.

Обзор производителей и моделей

Изготовлением защитных устройств занимается множество производителей. В таблице представлены наиболее распространенные в нашей стране модели с указанием ориентировочной стоимости и технических характеристик.

Модель	Производитель	Основные характеристики	Ориентировочная стоимость
TESSLA D40	Тесла-электрик	Мощность 8,8 кВАНоминальный ток 40 АДиапазон 50 – 400 В	1100
VC-115	Novatek-Electro	Мощность 3,5 кВАНоминальный ток 16 АДиапазон 170 – 260 В	950
VC-122	Novatek-Electro	Номинальный ток 16 АЧастота сети 47-65 ГцДиапазон 120 – 350 В	1450
ZUBR D40	DS Electronics	Номинальный ток 40 АКоличество фаз 1Диапазон 120 – 280 В	1900
РН-101М	Novatek-Electro	Мощность 3,5 кВАЧастота сети 47-65 ГцДиапазон 160 – 280 В	2200

РН-101М

Данная модель представляет собой однополюсной прибор с контактными блоками, предназначенными сетей с переменным током. Подключение осуществляется к трансформаторам с высоковольтным реле. Из-за наличия выпрямителя РН-101М редко применяются для защиты жилых домов.

УЗИП марки РН-101М для сетей с переменным током используется для защиты жилых домов

Внутри прибора установлены модулятор и контакты, пластины которых располагаются в горизонтальной плоскости. Для подсоединения устанавливается линейный трансивер. Большинство устройств оснащаются тетродами, для функционирования которых используются преобразователи.

Выходное напряжение устройства — 200В, усредненный показатель внутреннего сопротивления — 22 Ом.

ZUBR D40

Устройства марки D40 с контактными блоками монтируются в щитках с операционным трансивером, при этом подсоединение модулятора выполняется посредством компаратора. Иногда дополнительно устанавливается демпфер, выполняющий функцию стабилизатора. Возможно подключение модулятора без обкладки.

Устройство D40 предназначено для монтажа в щитах с трансивером операционного типа

В щитке осуществляется подсоединение контактов с трансивером. Для установки моделей D40 требуется наличие импульсного конденсатора с проводимостью около 6 мк. Показатель общего сопротивления устройства равно в среднем 12 Ом.

VC-115

Важно

Линейка VC-115 отличается возможностью подключения без обкладки, ставится в щитах РР20.

Подключение модулятора выполняется двумя способами:

• через динистор;
• посредством демпфера (требуется наличие выпрямителя).

Усредненная выходная проводимость — порядка 4 мк, сопротивление цепи — 40 Ом.

VC-122

Серия предназначена для понижающих трансформаторов, может устанавливаться в щитках типа РС. Особенностью моделей можно назвать использование высоковольтного модулятора, в щитках РС19 подключающегося посредством обкладки.

В устройствах используются проходные фильтры и магнитный расширитель. Конструкцией предусмотрено наличие демпфера.

Показатель выходной проводимости равен 2 мк.

TESSLA D40

Серия УЗИП от «Тесла-электрик» походит для резисторных трансформаторов. Подключение к оборудованию модулятора выполняется через демпфер. Фильтры устанавливаются преимущественно проходные. Модели обладают трем парами контактов, транзисторы применяются без пластин.

Показатель сопротивления — не более 55 Ом, усредненный параметр проводимости равен 3 мк.

УЗИП TESSLA D40 имеет три пары контактов и транзисторы без пластин

Схемы подключения устройств

Для обеспечения защиты от перенапряжений токопроводящие элементы электроустановок подключаются к контуру заземления через устройства, вольтамперные характеристики которых — нелинейного типа.

Схемы подключения УЗИП к сетям различных типов для защиты от перенапряжений

Электроустановки до 1 кВ требуют наличия заземляющего элемента РЕ с определенным сопротивлением. Такие установки не рассчитаны для высоких значений импульсных напряжений и токов, не могут использоваться для проведения токов утечки и продолжительного повышения напряжения.

Большинство производителей настоятельно советуют выполнять защиту УЗИП посредством плавких вставок, что объясняется оперативным включением предохранителей в зонах импульсных токов. Такие рекомендации обусловлены также и нередкими повреждениями контактов автоматов при разрывании токов.

Между приборами 1 и 2 класса должен соблюдаться интервал от 15 м, позволяющий обеим ступеням работать селективно и с высокой степенью надежности гасить сетевые возмущения.

Между 2 и 3 классом расстояние должно составлять порядка 5 м. Если отнести устройства на указанные интервалы невозможно, то следует применить согласующий дроссель, обладающий активно-индуктивным сопротивлением, идентичным сопротивлению проводов.

Чем можно заменить УЗИП?

Вместо УЗИП можно использовать грозо- и молниезащитные системы, перехватывающие разряд и отводящие ток в контур заземления.

Поможет также и активный молниеприемник, устанавливающийся на мачте и перед грозовым ударом ионизирующий окружающий воздух. При этом проводимость воздуха увеличивается.

Источник: http://electric-tolk.ru/klassy-uzip/

Узип — молниезащита

В работе электрических приборов очень часто происходят скачки напряжения, мешающие правильной работе электроприборов. Такие изменения зависят от многих факторов:

• грозовые импульсы;
• скачки величин токов;
• ремонт и аварии на линиях электропередачи.

Устройством, позволяющим нейтрализовать такого рода нарушения сети – является УЗИП (Устройство для защиты от импульсных перенапряжений) .

Принцип действия и область применения УЗИП

Основная задача устройства защиты импульсных перенапряжений (УЗИП) для частного дома – трансформация проводимости:

1. Базовый элемент варистор проводит ток при увеличении значений напряжения, при этом:
   1. варистор позволяет выдерживать более двух срабатываний при наибольшей величине электрического разряда;
   2. выдерживание более 5-ти, для номинальных значений.
2. Стабилизация модулятором порогового значения частоты.
3. Элемент триод направляет ток на контакты выхода, что приводит к трансформации параметров выходного тока.

В проектах молниезащиты зданий различного назначения, сооружений и промышленных объектов используют УЗИП которые помогут защитить от:

1. прямых молниевых ударов в защищаемый контур объекта;
2. разрядов молний в непосредственной близости от электрических коммуникаций;
3. помех, вызванных электромагнитными волнами или иными электрическими установками и электроприборами.

Классификация УЗИП

Молниезащита зданий и сооружений

Устройство защиты, имеющее импульсное перенапряжение (УЗИП — рис.1) подразделяется:

класс I (B):

• монтируются в вводно-распределительном устройстве;
• защищают от прямого попадания молниевых разрядов в громоотводную систему либо в линии электрических передач;
• используется значение тока 35 – 65 кА;
• форма волны 15 / 360 мкс.

класс II (C):

• устройства защиты от импульсных чрезмерных напряжений нужны для протекции сети токового распределения при молниевом ударе;
• рабочее значение тока –25 — 45 кА;
• форма волны – 9/25мкс.

класс III (D):

• основным предназначением является защита от остаточных величин напряжения;
• рабочим проводником нуля и фазы;
• фильтрация помех высоких частот;
• номинальный ток 4-10 кА;
• форма волны 9/25 мкс.

Рис. 1 Пример распределения классов УЗИП в жилом сооружении

Устройства класса D монтируются в непосредственной близости от потребителя. Это могут быть: розетки, сетевые вилки.

Преимущества УЗИП:

1. крепление по стандарту DIN, дает возможность надежно установить само устройство;
2. подключение УЗИП в стандартный электро-щиток через совместимые разъемы;
3. защита от воздействия грязи и пыли за счет специального защитного покрытия;
4. все основные элементы имеют промаркированные знаки, что помогает производить монтаж и демонтаж без нарушений.

Защита от перенапряжения в частном доме

Молниезащита

Молниезащита частного дома конструктивно представляет собой: токовый отвод, заземлительный элемент и приемник молниевого сигнала.

Существует два основных типа:

1. Пассивная молниезащита. Классическая схема, принцип которой основывается на приеме разряда, направленного к заземлительному элементу, располагающегося в земле.
2. Активная молниезащита. Отличается тем, что она имеет рабочий радиус перехвата молниевого разряда и после этого направляет сигнал к заземлителю. Происходит протекция не только самого здания, но прилегающей территории. Активная молниезащита имеет рабочие элементы, аналогичные с пассивной. В большинство загородных домов стран Европы и ближайшего зарубежья установлена активная молниезащита.

Устройства молниезащиты подразделяются на различные виды систем:

Штыревой громоотвод

Монтаж молниезащиты заключается в установке высокого стержня, который будет соединяться с устройством заземления по токовым проводникам (рис. 2).

Рис. 2 Типовой принцип работы штыревой системы

Тросовый громоотвод

Такая система молниезащиты в случае покрытия кровли шифером, использует трос либо проволоку, натянутую вдоль самой крыши на высоте около 0,5 -0,7 м (рис. 3).

Рис. 3 Изображение тросовой системы молниевой защиты

Натянутый трос, молниеотводом перенаправляет поступивший разрядный сигнал на заземлитель.

Сетчатая молниезащита дома

Является одной из самых конструктивно сложных. Такой громоотвод применяется для кровли, выложенных черепицей. На крышу устанавливается специальная сетка, с размером ячейки 6 х 6 м (рис. 4).

Рис. 4 Изображение системы защиты сетчатой

Разделенные участки являются токоотводниками молниевого сигнала к заземлителю.

Грозозащита для видеонаблюдения является одним из главных критериев. Зачастую видеокамеры повреждаются от сильных разрядов статики, не позволяя им работать соответствующим образом. Специально для таких устройств разработаны громоотводы, для обеспечения надлежащей работы в грозовую погоду.

Расчет молниезащиты

За основу расчета принимают конструктивные особенности здания и его прилегающей территории. Необходимо учесть рельеф местности и состояние грунта, а также учесть число молниевых ударов в сооружение за год.

Рис. 5 Расчет молниезащиты для дома

Тип зоны протекции вычисляются из категории молниезащиты и числа ударов молнией. Производится расчет между громоотводами и рассчитывают характеристики протекции на нужной высоте от грунта (рис. 5).

Для определения грозовой активности по различным регионам, используется карта, указывающая распределения количества гроз за год. Там также указывается время и длительность грозовых шквалов, а также координаты и контакты ближайшего пункта метеорологической станции.

Вышеуказанные методики и правильное оперирование рабочими устройствами позволяют снизить вероятность поражения молнией зданий, сооружений, объектов специального назначения. Правильный выбор этих схем громоотвода важен, поскольку он предотвращает разрушительные последствия разного рода природных катаклизмов.

Видео о том почему УЗИП обязателен к установке

Источник: https://amperof.ru/elektropribory/montazh/uzip-molniezashita.html

Грозо – и молниезащита для частного дома

Частный дом, для истосковавшегося по свободе и тишине жителя города — желанная мечта. Но, как и любая мечта, владение домом в реальности несет не только радость и покой, но и массу задач, которые в отличие от условий многоквартирного дома нужно решать не домоуправлению, а самому хозяину. Это и отопление, и канализация, и уборка мусора и прочее и прочее.

Однако помимо очевидных проблем, которые все так или иначе решают, есть вопрос, который в подавляющем большинстве случаев даже не поднимается на обсуждение — грозо- и молниезащита дома.

Разумеется, речь не идет о классическом молниеотводе, на многие метры вздымающемся ввысь, например над автозаправками или нефтебазами, для обычного частного дома это и впрямь лишнее.

Совет

Но кое-какая защита от «шалостей» Зевса все же нужна, особенно если мы не хотим ограничивать себя примитивными электроприборами образца середины 20-го века. О ней и поговорим в нашей статье.

Вначале немного теории…

Небесное электричество это впечатляющее и красивое зрелище. Как говаривал классик, май и гроза неразделимы, и без гроз лето потеряло бы значительную долю своего очарования. Но, в отличие от нас, электроника переносит разряды молний далеко не так благостно, и чем она сложнее, тем все хуже.

Корень проблемы в явлении электромагнитной индукции, благодаря которому работают наши сотовые телефоны и телевизоры.

Вкратце, оно заключается в том, что при любом электрическом разряде, вблизи него возникает электромагнитное поле, которое вначале резко возрастает, а затем так же быстро спадает до нуля.

И любой металлический проводник, оказавшийся в «зоне действия» этого поля, на короткое время становится антенной, превращающей напряженность поля в обычное напряжение, измеряемое в Вольтах.

Разумеется, разряд молнии, с его колоссальной мощностью, способен вызывать это явление в достаточно удаленных проводниках — до десятков километров.

А теперь представим себе сложную электронную схему, содержащую сотни тонких медных дорожек, на каждой из которых внезапно появляется напряжение, превышающее напряжение питания в несколько раз.

Я думаю, не нужно объяснять, что от этого она может выйти из строя, и часто все-таки выходит.

А теперь – практика

Обратите внимание

В городских квартирах электроника более-менее защищена самим зданием. Арматура в железобетоне поглощает большую часть энергии поля, порождаемого молнией. Для любителей технических деталей — наберите в поисковике «клетка Фарадея», это интересно.

Частный дом достаточно редко имеет армированные стены и тем более крышу, поэтому для защиты электроники в его стенах приходится идти на ухищрения — например можно вмуровать в стену металлическую сетку и заземлить ее. Но, памятуя о том, что любая экономика должна быть экономной, лучше соизмерять затраты на такую модернизацию с соображениями здравого смысла.

Основное такое соображение состоит в том, что гораздо чаще простого «дистанционного» заноса перенапряжения, оно заносится через питающую и информационную сеть.

Оно и понятно, электричеству намного легче преодолеть километры, разделяющие молнию и вашу любимую ЖК-панель по медному проводу, чем через воздух, который крайне неохотно проводит электричество.

Именно поэтому, давайте обратим пристальное внимание на…

Устройства защиты от перенапряжений

Если обратиться к технической литературе или профильным сайтам, посвященным защите оборудования от импульсных перенапряжений, то без предварительной подготовки можно просто утонуть в пучинах профессионального жаргона, всевозможных марок, производителей, установщиков и прочей информации. Я потратил массу времени, чтобы сформировать какое-то более-менее внятное и логичное представление о типах защитной аппаратуры, областях ее использования и ее ассортименту, и, дабы оградить вас от необходимости проходить этот путь заново, постараюсь изложить эту информацию ниже.

По простому — устройство защиты от перенапряжения (УЗИП), это устройство, которое подключается к проводу электросети или слаботочки (телефония, интернет) и преграждает путь импульсам, которые попадают в сети благодаря разрядам молний.

Но импульсы, к сожалению бывают разные. Пользуясь рыболовной аналогией, поясню так: сеть с мелкими ячейками и тонкими нитями задержит мелкую рыбешку, но крупная рыба просто порвет ее и уплывет прочь. Так же как и крупноячеистый невод с прочными ячейками поймает крупных рыб, а мелких упустит.

Мощность импульса варьируется в очень широком диапазоне — от самых слабых фликеров (импульсных перенапряжений), порожденных очень далекими молниями или работающими неподалеку искрящими электроприборами (например сваркой), до сверхмощного перенапряжения, возникающего от молнии, ударившей неподалеку в провод воздушной линии. Защита нужна и от того, и от другого, и от всех импульсов, находящихся по шкале мощности между этими крайними случаями.

Для обеспечения защиты «по всем фронтам» применяется не одно УЗИП, а целых три, включенных одно за другим, на манер фильтра, в котором крупные ячейки сменяются все более и более мелкими. И каждое отвечает за свой тип импульсов.

1-я ступень УЗИП – «В»/класс I

УЗИП — самые мощные. Внутри они представляют собой искровой разрядник, включенный между фазными и нулевым проводами и землей. Для нормального напряжения он просто разомкнут и никак не влияет на протекание электротока. Но при достижении определенного напряжения, искровой промежуток (меньше миллиметра) пробивается, и излишнее напряжение отводится на землю.

Нужно помнить о том, что пробой и отвод потенциала происходит не мгновенно, и для того, чтобы энергия перенапряжения не успела достичь приборов, которые мы хотим защитить, эту ступень защиты лучше поместить подальше от щитка распределения, желательно прямо на столбе воздушной линии, с которой берется электричество. Очень хорошо для этого подходит щиток со счетчиком, который в последнее время вешают на столбе, для защиты от нерадивых потребителей электричества.

При невозможности вынесения этого УЗИП за пределы дома, его можно установить в распределительном щите рядом с остальной автоматикой, для чего нужно поставить между ним и остальными приборами так называемую «отделяющую индуктивность», которая задержит распространение мощного импульса на время, достаточное для сработки УЗИП. И еще одно — поставьте его в отдалении от прочих приборов, при срабатывании он искрит — будь здоров!

2-я ступень УЗИП – «С»/класс II

Важно

Это устройство выполняют двоякую функцию. Во-первых он «подчищает» остаточную энергию, которая остается после срабатывания первой ступени УЗИП — ее тоже вполне достаточно, чтобы спалить тонкую электронику.

И во вторых оно защищает от перенапряжений, которые возникают при ударе молнии в землю вблизи проводов линии электропередачи.

Энергия такого импульса велика, но для срабатывания УЗИП первой ступени ее недостаточно.

Оно чаще всего представляет собой варистор — полупроводник, имеющий при нормальном напряжении очень большое сопротивление, которое резко понижается при повышении напряжения до определенного уровня. Включается это УЗИП так же как и первая ступень — между токоведущими проводами и землей, но помещается в распределительном щите.

Существуют варианты устройств, объединяющие первую и вторую ступень защиты от перенапряжений, например Flashtrab фирмы Phoenix Contact, но они достаточно дороги. Плюс они должны быть сделаны именитым производителем, так как объединение двух ступеней защиты — задача в техническом плане нетривиальная и требует высокого технологического уровня производства.

3-я ступень УЗИП – «D»/класс III

Этот тип УЗИП, как и предыдущий суть варистор, пробиваемый повышенным напряжением, но намного более чувствительный. Обычно он «открывается» при достижении напряжения 280 Вольт.

Это тип защиты самый ювелирный, и по сути необходим только для самых ответственных и сложных приборов, обычно для компьютеров, в том числе серверов, мини-АТС, промышленных контроллеров и т. д.

Если две предыдущие ступени обычно устанавливаются на линии 220/380 Вольт, то эти УЗИП, обычно в виде маленьких выводных компонентов устанавливаются на слаботочные линии локальных сетей слаботочные линии локальных сетей, интернет и телефона.

Совет

Более того, их установка на эти линии, в условиях частного дома просто обязательна, если, конечно, вы не хотите раз в полгода менять роутер, сетевую карту компьютера и прочие связанные с сетью устройства.

Кроме классических, модульных корпусов, такие УЗИП изготавливаются в виде модулей, которые крепятся за розеткой, в виде переходников, встраиваются в удлинители (это то, что в обиходе называют «сетевой фильтр»), что позволяет оптимизировать затраты, защитив именно те приборы, которые того требуют.

Что же нам нужно?

Однозначно ответить на такой вопрос, конечно нельзя. Но можно обозначить критерии целесообразности той или иной меры защиты.

В средней полосе России вероятность прямого удара молнии в дом очень мала. Для ориентировки — один удар в 50 лет. Соответственно, сооружение молниеотвода будет очень большой перестраховкой.

Вероятность прямого удара молнии в линию электропередачи намного выше, но до дома дойдет только тот удар, который придется на участок линии от трансформаторной подстанции до дома, что бывает редко.

Но если случится — сгорит все, поэтому установку первой ступени УЗИП я рекомендовал бы всем — оно того стоит.

Вторая ступень УЗИП нужна в том случае, если в доме есть мало-мальски сложная электроника. Если речь идет о бабушкином доме с лампами накаливания и ламповым же телевизором, то, пожалуй оно и ни к чему. Но в остальных случаях, которых большинство, его однозначно нужно ставить.

Третья ступень нужна во-первых на линии телефона и интернет, а во-вторых, на компьютер.

Для слаботочки лучше всего организовать отдельную секцию в распределительном щите, очень удобные варианты есть у фирмы ABB, где и разместить кросс-панели с разрядниками (рис. справа).

Для компьютера достаточно сетевого фильтра, только нужно брать хороший, например Pilot-GL, потому как более дешевые модели никакой реальной защиты не обеспечивают.

Обратите внимание

Учитывая тенденцию к усложнению бытовой аппаратуры и бытовой автоматики, вложение в защиту от перенапряжений можно без лукавства назвать вложением в будущее вашего дома. Каким оно будет — решать вам и только вам. Удачи!

Источник: https://homemasters.ru/articles/elektrika-i-slabotochka/grozo-i-molniezashita-dlya-chastnogo-doma/

Устройство защиты от импульсных перенапряжений

Введите ваш запрос для начала поиска.

В данной статье вы узнаете о назначении защиты от импульсных перенапряжений, конструктивные особенности. Схема подключения и классификация, принцип действия.

Молнии случайны, обладают огромной энергией, раскалывают столетние деревья, создают пожары, разрушают строения.

Способы защиты от них известны и отработаны:

применение молниеотвода и отвод энергии разряда по тоководу на потенциал земли;

ограничение высокого потенциала молнии на входе в электросхему здания при ее попадании в воздушную ЛЭП.

Молния очень кратковременна, ее разряд импульсный. Поэтому для защиты важно использовать не обычные ограничители напряжения, а работающие в аналогичном с ней импульсном режиме.

Область применения

Дорогая микропроцессорная и полупроводниковая техника весьма чувствительна к качеству подводимой электроэнергии. При завышении напряжения быстро ломается. Именно поэтому устройствами защиты от импульсных перенапряжений (УЗИП) стали широко пользоваться. Они востребованы в офисах, производственных и бытовых помещениях.

Принцип действия, классификация

Вся работа УЗИП для электрических схем 220/380 вольт скопирована с высоковольтного оборудования, используемого в энергетике. Даже производители остались те же.

Они используют нелинейность вольтамперных характеристик включаемых в защиту разрядников или оксидно-цинковых варисторов, которые, являются резисторами, изготовленными из полупроводников.

Имеют величины сопротивлений, измеряемых несколькими гигаомами при обычных условиях. При приложении на них высоких напряжений скачкообразно, нелинейно изменяют свою проводимость. Разряд молнии направляется в землю.

С учетом огромных величин напряжений, создаваемых молнией, защита УЗИП разделена на три класса (ступени):

1-й класс

Ступень УЗИП-1 подвергаются наибольшему воздействию, устанавливается на входе схемы электроснабжения здания в ГЩУ, рассчитана на воздействие токов импульсного характера 25100 kA, имеющих крутизну фронта волны (КФВ) 10/350 s длительностью до 350 s.

2-й класс

УЗИП-2 защищает от перенапряжений, создаваемых коммутациями оборудования с возникающими переходными процессами в подводимых распредсетях, совмещает 2-ю ступень защиты. Ступень создается на восприятие токов 1520 kA, имеющих КФВ 8/20 s. Размещается в распределительном щитке.

3-й класс

УЗИП-3 устраняет остаточные токовые импульсы 1,2/50 s и 8/20 s. Монтируется вблизи защищаемого оборудования.

Конструктивные особенности

Все ступени выполняются однообразно: в неподвижном корпусе вмонтирован съемный модуль с ножевыми контактами. Корпус из негорючих материалов изготовлен для монтажа на DIN-рейку. Любой модуль своими электрическими характеристиками подобран для работы в определенной ступени.

У последних моделей стали внедряться индикаторы срабатывания, облегчающие визуальный контроль исправности. Элитные изделия дополняются термическими расцепителями, защищающими варисторы от перегревов.

В зависимости от количества фаз применяют однофазные и 3-х фазные блоки.

Схемы подключения

Блоки УЗИП подключают к токоведущим частям с преднамеренным соединением к заземляющему контуру. Большая величина гигаомного сопротивления разрядника в обычном режиме эксплуатации разделяет токоведущие части от контура заземления.

Под воздействием тока молнии разрядник отводит попавшую в схему мощность от разряда молнии на потенциал земли.
Сети с конфигурациями вида TNC и TNS 220/380 вольт подключаются индивидуальными схемами подключения.

Для отвода токов молнии используется специальный RE-проводник. Его сопротивление строго регламентировано.

Наличие защиты требует монтажа каждой ступени на взаимном удалении между ними на расстояниях больше 10 метров по питающему кабелю для координации работы ступеней. При меньших дистанциях требуется включение дросселя, возмещающего недостающие активно-индуктивные сопротивления проводов.

Особенности выбора

На 1-й ступени УЗИП воспринимает самые большие импульсные нагрузки. Серьезные требования предъявляются к контактным соединениям съемного модуля. Удары токов величиной свыше 25 kA вызывают большие электродинамические силы, способны выбросить съемный модуль из пластин крепления.

Варисторы, изготовленные для токов, превышающих значения 20 kA, требуют при производстве сложной дорогостоящей технологии, экономически невыгодны. Для встречи импульса перенапряжения в ГЩУ лучше применять блок УЗИП с стационарно закрепленным модулем разрядника.

Любое подключение разрядника с открытым доступом опасно: через его контакты при работе проскакивает электрическая дуга, сопровождаемая газами и брызгами расплавленных металлов, способная причинить повреждения оборудованию. Корпуса таких модулей делают в герметичном исполнении из прочных и пожаробезопасных материалов.

Важно

Разрядники, использующие принципы поджигающего электрода, позволяют дополнительно регулировать характеристики открытия разрядника и момента пробоя. Их удобно налаживать для согласования работы моделей разных производителей УЗИП. Однако подобная конструкция наиболее уязвима, при любых поломках поджигающего электрода защита не работает.

Конструкции УЗИП европейских заводов выполняются по немецкому национальному стандарту, который не обязателен в некоторых вопросах для российских предприятий. Используя изделия разных производителей для защиты оборудования, следует анализировать их совместимость.

Источник: http://stroy-masterden.ru/zashhityi-ot-impulsnyix-perenapryazhenij-v-byitu-osobennosti-ekspluataczii. html

Импульсная защита. Типы и классы защиты. Работа и применение

Импульсная защита – это устройство блокировки от чрезмерного напряжения в виде импульсов тока. Она устанавливается в квартирах и домах, обладает такими преимуществами, как высокая эффективность, низкая стоимость, совершенная конструкция.

Такой тип защиты оборудования силовых распределительных линий до 1000 вольт служит для защиты от повышенных напряжений, связанных с импульсами.

Источниками импульсов могут быть:

• Разряды молнии в цепь электропитания или в молниеотвод объекта рядом с вводом питания в объект.
• Разряды молнии на расстоянии до нескольких тысяч метров возле коммуникаций объекта.
• Подключения достаточно мощных нагрузок, замыкания в линиях распределения питания.
• Помехи от электромагнитных волн, от электронных приборов и оборудования.

В офисах и квартирах имеется много бытовой, компьютерной и другой дорогостоящей техники, которая потребляет электроэнергию.

Поэтому, во избежание риска повреждений и выхода из строя от импульсных перенапряжений оборудования, лучше приобрести и установить защитное устройство.

Достаточно одного резкого перепада напряжения для выхода из строя сразу нескольких бытовых устройств. Особенно актуален этот вопрос в дачных домиках, загородных домах, в которых система электроснабжения, отопления, водоснабжения подключены к автономным сетям питания. Нельзя пренебрегать требованиями электробезопасности.

Импульсная защита служит для ограничения напряжения в виде импульсов от разрядов молнии, подключений мощной индуктивной нагрузки (Это могут быть большие электромоторы, трансформатор) и т.п.

Типы и классы защиты от импульсов напряжения

1. Тип 1. Класс В. Устройства применяются при возможном прямом ударе молнии в цепь питания или рядом с объектом в землю. Если ввод питания осуществлен по воздушной линии, а также, если имеется молниеотвод, то установка импульсной защиты строго обязательна.

   Оборудование монтируется в железном корпусе, рядом с входом питания в здание, либо в распределительном щите.

2. Тип 2. Класс С. Имеет уменьшенную защиту от импульсов напряжения, монтируется у входа в электроустановку и в помещение, как 2-й уровень защиты. Монтируется в распределительных щитках.
3. Тип 3.

   Класс

   D. Защищает электрооборудование от остаточного перенапряжения, несимметричных токов, помех высокой частоты. Монтируется вблизи электрических приборов.

   Рекомендуется защиту от импульсов устанавливать рядом с потребителем, не более пяти метров от него, а если есть молниеотвод, то непосредственно на входе питания потребителя, так как ток в молниеотводе провоцирует значительный по величине импульс в электропроводке.

Принцип действия

Действие защиты от импульсов напряжения можно легко объяснить, так как в нем простая схема вывода перенапряжения. В схему устройства вмонтирован шунт, по которому ток поступает к нагрузке потребителя, подключенного к питанию. От шунта к земле подключена перемычка, которая состоит из разрядника или варистора.

При нормальном напряжении в сети варистор имеет сопротивление несколько мОм. При появлении на линии перенапряжения, варистор начинает пропускать через себя ток, поступающий далее в землю. Так просто действует защита от импульсов. При нормализации напряжения питания варистор перестает быть проводником тока, и питание поступает к потребителю по встроенному шунту.

Устройство защиты

Импульсная защита построена на основе варисторов или разрядников. Также имеются устройства индикации, которые подают сигналы о выходе из строя защиты.

К недостаткам варисторной защиты можно отнести тот факт, что при срабатывании защиты варисторы нагреваются, и для повторной работы требуется время на охлаждение.

Совет

Это отрицательно сказывается на работе при грозовой погоде и множественных ударах молнии.

Часто защита на варисторах производится с приспособлением для закрепления на DIN рейку. Варистор легко меняется путем обычного его извлечения из корпуса защиты и монтажа нового варистора.

Практическое применение

Чтобы надежно защитить потребитель энергии от перенапряжения, сначала необходимо проложить хорошее заземление. Для этого используют схемы с защитным и разделенным нулевым проводником.

Далее, устанавливаются защитные устройства таким образом, чтобы расстояние от соседних устройств защиты было не менее 10 метров по проводу линии питания. Это правило важно для правильного порядка срабатывания защиты.

Если для питания используется воздушная линия, то оптимальным вариантом применения будет импульсная защита на базе плавких предохранителей и разрядников.

В главном щитке дома устанавливаются защиты на варисторах 1 и 2 класса, в этажных щитках – 3 класса.

Чтобы дополнительно защитить электрические потребители, в розетки втыкаются переносные импульсные защиты в виде удлинителей с предохранителями.

Такие меры защиты уменьшают вероятность воздействия от повышенного напряжения, но полной гарантии не дают. Поэтому, во время грозовой погоды лучше всего, по возможности выключить чувствительные приборы и оборудование.

Как защитить само устройство защиты

Само устройство защиты также нуждается в обеспечении защиты от повреждений. Они могут возникнуть вследствие разрушения деталей при поглощении импульсов перенапряжения. Бывали случаи, что сами устройства защиты загорались, и являлись причиной пожара.

• Устройства класса 1 защищаются вставками на 160 ампер.
• Класс 2 предохраняется вставками на 125 ампер.

Если номинал предохранителя выше рекомендованного, то нужно установить вспомогательную вставку, защищающую детали щита от неисправностей. При длительном действии большого напряжения на защиту, варисторы сильно нагреваются. Терморасцепитель выключает защиту от питания в случае достижения варистором температуры критического значения.

Импульсная защита может быть оборудована автоматами выключения. Защита 1 класса может защищаться только вставками, так как вставки отключают токи короткого замыкания при большом напряжении.

Можно сделать вывод, что правильное использование импульсной защиты от перенапряжений дает возможность эффективно предохранять оборудование от неисправностей, вызванных чрезмерным напряжением линии питания.

Импульсная защита — как выбрать

по току молнии

Электроэнергия в здание может поступать по воздушной линии со следующими свойствами:

• Изолированные провода, самонесущие.
• Простые провода без изоляции.

Если провода воздушной линии и ее элементы имеют изоляцию, то это оказывает влияние на устройство действующей защиты и схемы подключения, а также снижается действие удара молнии.

УЗИП в системе TN-C-S

При подключении дома от изолированной линии, заземление производится по схеме, изображенной на рисунке. Импульсная защита устанавливается между фазами и РЕN. Место разъединения РЕN на РЕ и N проводники при отдалении на 30 м от дома требует вспомогательной защиты.

Если на доме есть установленная молниезащита, имеются коммуникации из металла, то это оказывает влияние на схему и выбор подключения защиты от импульсов, а также отрицательно влияет на электробезопасность дома.

Варианты предполагаемых схем

1 вариант. Условия.

Электроэнергия поступает по изолированной воздушной линии.

Здание:

• Без защиты от молнии.
• Нет металлоконструкций снаружи дома. Схема заземления выполнена по схеме TN – C — S.

Решение

В таком случае маловероятно, что будет непосредственный удар молнии в дом, по причине:

• Наличия изоляции проводов воздушной линии.
• Отсутствия громоотвода и наружных металлических коммуникаций на доме.

В итоге, достаточно будет защиты от импульсов большого напряжения, которые имеют форму 8/20 мкс для тока. Подходит защита от импульсов со смешанным классом защит в одном корпусе.

Диапазон тока от импульсов напряжения выбирается из интервала от 5 до 20 килоампер. Лучше выбрать наибольшее значение.

2 вариант. Условия.

Электрический ток поступает по изолированной воздушной линии.

На доме:

• Отсутствует защита от молнии.
• Снаружи дома есть коммуникации из металла для газо- или водопровода. Система заземления выполнена по схеме TN-C-S.

Решение

Если сравнивать с предыдущим вариантом, то здесь может быть удар молнии по трубе с током до 100 килоампер. Внутри трубы этот ток разделится на два конца по 50 килоампер. С нашей стороны здания эта часть поделится по 25 килоампер на здание и заземление.

РЕN провод возьмет на себя часть в 12,5 килоампер, а остальная часть импульса такой же величины через устройство защиты будет проходить в фазный проводник. Можно применять такое же устройство защиты, как и раньше.

3 вариант. Условия.

Электроэнергия поступает по воздушной линии без изоляции.

Решение

Большая вероятность разряда молнии в провода, у здания применяется схема заземления ТТ.

УЗИП в системе ТТ

Должна быть обеспечена импульсная защита, как от проводов фаз относительно земли, так и от нулевого провода. Защита от нулевого провода относительно земли используется редко, по причине местных условий.

При монтаже проводов к открытой линии без изоляции, на безопасность дома оказывает влияние форма ответвления, которая может производиться:

• Кабелем.
• Проводами с изоляцией, как на изолированной воздушной линии.
• Оголенными проводами.

При ответвлениях по воздуху меньше рисков создают изолированные провода сечением не менее 16 мм кв. В такие провода вероятность удара молнии очень мала.

Разряд молнии возможен в узел разделки проводов возле изоляторов на вводе. В этом случае на фазе возникнет половина напряжения от разряда молнии.

Похожие темы:

Источник: https://electrosam.ru/glavnaja/jelektrotehnika/jelektrobezopasnost/impulsnaia-zashchita/

Принцип работы устройства для защиты от импульсных перенапряжений (УЗИП)

Для создания внутренней системы грозозащиты применяется устройство для защиты от импульсных перенапряжений УЗИП, что это такое и для чего именно оно необходимо – один из наиболее частых вопросов наших клиентов.

В первую очередь нужно сказать, что данное устройство используется для защиты электрооборудования в здании от импульсных перенапряжений, возникающих во время грозы.

Оно помогает уберечь электрооборудование не только от перенапряжений при прямых ударах молний и их вторичных воздействиях, но и от электромагнитных помех, созданных промышленными приборами и установками.

Как работает УЗИП?

У УЗИП принцип работы основывается на изменении проводимости: материал варистора устройства пропускает электрический ток при многократном возрастании напряжения, модулятор стабилизирует пороговую частоту, триод-проводник подает ток на выходные контакты, при этом параметр проводимости тока меняется.

Варистор выдерживает не менее двух срабатываний при максимальном электрическом разряде и не менее пяти – при номинальном, после чего утрачивает свои свойства.

Поэтому некоторые производители комплектуют устройства сменными варисторными модулями, а также индикаторами состояния, которые отображают износ оборудования и его работоспособность.

Где в Москве можно купить УЗИП?

Для грамотного обустройства грозозащиты УЗИП потребуется обязательно, поскольку именно выход из строя электрооборудования при разрядах молний – наиболее частая проблема любых зданий. При условии грамотной установки УЗИП обеспечивает защиту от молнии и ее вторичных воздействий всего имеющегося в здании электрического оборудования.

В данном случае одним из важных условий надежной грозозащиты является правильный выбор УЗИП: устройство защиты от импульсных перенапряжений выбирается с учетом вида объекта (жилой или промышленный), требуемого класса защиты, а также конструкционных параметров, особенностей и функций самого оборудования.

В каталоге компании «Алеф-ЭМ» представлен широкий ассортимент высококачественных и надежных УЗИП по цене производителя. Все оборудование поставляется немецкой компанией с мировым именем в сфере молниезащиты и безопасности электросетей – Dehn+Soehne.

Обратите внимание

Основные преимущества покупки оборудования в «Алеф-ЭМ» – это широкий выбор и отличное качество оборудования, доступная цена на УЗИП от одного из ведущих производителей, профессиональные консультации по вопросам приобретения и установки, гарантийное и сервисное обслуживание. Надежность, качество, профессиональный подход – вот основные плюсы обращения за услугами в компанию «Алеф-ЭМ».

Источник: https://Groze.net/princip_raboty_ustrojstva_dlya_zashhity_impulsnyh_perenapryazhenij_uzip.html

Что такое УЗИП

УЗИП: особенности выбора и применения

Даже кратковременные импульсные броски напряжения, в несколько раз превышающие номинальное, могут нанести непоправимый ущерб дорогостоящей электротехнике и электронике, а то и стать причиной пожара.

Перенапряжение в сетях может возникать из-за грозы, аварий или переходных процессов.

Например, импульсные перенапряжения могут стать следствием попадания молнии в систему молниезащиты или линию электропередач, переключения мощных индуктивных потребителей, таких как электродвигатели и трансформаторы, коротких замыканий.

Что такое УЗИП и для чего оно нужно?

Ограничитель перенапряжения в электроустановках напряжением до 1 кВ называют устройством защиты от импульсных перенапряжений – УЗИП. Устройства защиты от импульсных перенапряжений – как раз и призваны защитить электрооборудование от подобных ситуаций.

Они служат для ограничения переходных перенапряжений и отвода импульсов тока на землю, снижения амплитуды перенапряжения до уровня, безопасного для электрических установок и оборудования.

УЗИП применяются как в гражданском строительстве, так и на промышленных объектах.

Основной российский документ, определяющий, что такое УЗИП, это ГОСТ Р 51992-2002, «Устройства для защиты от импульсных перенапряжений в низковольтных силовых распределительных системах».

УЗИП призваны обеспечить защиту от ударов молнии в систему молниезащиты здания (объекта) или воздушную линию электропередач (ЛЭП), защитить высокочувствительное оборудование и технику от импульсных перенапряжений и коммутационных бросков питания. Широкое распространение получили УЗИП с быстросъемным креплением для установки на DIN-рейку.

Аппараты защиты от импульсных напряжений включают в себя устройства нескольких категорий:

Тип устройства	Для чего предназначено	Где применяется
I класс	Для защиты от непосредственного воздействия грозового разряда. Защищают от импульсов 10/350 мкс: попадание молнии в систему внешней молниезащиты и попадание молнии в линию электропередач вблизи объекта. Амплитуда импульсных токов с крутизной фронта волны 10/350 мкс находится в пределах 25-100 кА, длительность фронта волны достигает 350 мкс.	Устанавливаются на вводе питающей сети в здание (ВРУ/ГРЩ). Данными устройствами должны укомплектовываться вводно- распределительные устройства административных и промышленных зданий и жилых многоквартирных домов.
II класс	Обеспечивают защиту от перенапряжений, вызванных коммутационными процессами, а также выполняющие функции дополнительной молниезащиты. Предназначены для защиты от импульсов 8/20 мкс. Они защищают от ударов молнии в ЛЭП, от переключений в системе электроснабжения. Амплитуда токов – 15-20 кА.	Важно Монтируются и подключаются к сети в распределительных щитах. Служат дополнительной защитой от импульсов, которые не были полностью нейтрализованы УЗИП I класса.
III класс	Для защиты от импульсных перенапряжений, вызванных остаточными бросками напряжений и несимметричным распределением напряжения между фазой и нейтралью. Также работают в качестве фильтров высокочастотных помех. Предназначены для защиты от остаточных импульсов 1,2/50 мкс и 8/20 мкс импульсов после УЗИП I и II классов.	Используются для защиты чувствительного электронного оборудования, поблизости от которого и устанавливаются. Характерные области применения – ИТ- и медицинское оборудование. Также актуальны для частного дома или квартиры – подключаются и устанавливаются непосредственно у потребителей.

Конструкция УЗИП постоянно совершенствуется, повышается их надежность, снижаются требования по техническому обслуживанию и контролю.

Как работает УЗИП?

УЗИП устраняет перенапряжения:

 – Несимметричный (синфазный) режим: фаза – земля и нейтраль – земля.

 – Симметричный (дифференциальный) режим: фаза – фаза или фаза – нейтраль.

В несимметричном режиме при превышении напряжением пороговой величины устройство защиты отводит энергию на землю.

В симметричном режиме отводимая энергия направляется на другой активный проводник.



Схема подключения УЗИП в однофазной и трехфазной сети системы TN-S. В системе заземления TN-C применяется трехполюсное УЗИП. В нем нет контакта для подключения нулевого проводника.

По принципу действия УЗИП разделяются вентильные и искровые разрядники, нередко применяемые в сетях высокого напряжения, и ограничители перенапряжения с варисторами.

В разрядниках при воздействии грозового разряда в результате перенапряжения пробивает воздушный зазор в перемычке, соединяющей фазы с заземляющим контуром, и импульс высокого напряжения уходит в землю. В вентильных разрядниках гашение высоковольтного импульса в цепи с искровым промежутком происходит на резисторе.

Совет

УЗИП на основе газонаполненных разрядников рекомендуется к применению в зданиях с внешней системой молниезащиты или снабжаемых электроэнергией по воздушным линиям.

В варисторных устройствах варистор подключается параллельно с защищаемым оборудованием.

При отсутствии импульсных напряжений, ток, проходящий через варистор очень мал (близок к нулю), но как только возникает перенапряжение, сопротивление варистора резко падает, и он пропускает его, рассеивая поглощенную энергию. Это приводит к снижению напряжения до номинала, и варистор возвращается в непроводящий режим.

УЗИП имеет встроенную тепловую защиту, которая обеспечивает защиту от выгорания в конце срока службы. Но со временем, после нескольких срабатываний, варисторное устройство защиты от перенапряжений становится проводящим. Индикатор информирует о завершении срока службы. Некоторые УЗИП предусматривают дистанционную индикацию.

Как выбрать УЗИП?

При проектировании защиты от перенапряжений в сетях до 1 кВ, как правило, предусматривают три уровня защиты, каждая из которых рассчитана на определенный уровень импульсных токов и форму фронта волны. На вводе устанавливаются разрядники (УЗИП класса I), обеспечивающие молниезащиту.

Следующее защитное устройство класса II подключается в распределительном щите дома. Оно должно снижать перенапряжения до уровня, безопасного для бытовых приборов и электросети. В непосредственной близости от оборудования, чувствительного к броскам в сети, можно подключить УЗИП класса III.

Предпочтительнее использовать УЗИП одного вендора.

Для координации работы ступеней защиты устройства должны располагаться на определенном расстоянии друг от друга – более 10 метров по питающему кабелю. При меньших дистанциях требуется включение дросселя, возмещающего недостающие активно-индуктивные сопротивления проводов. Также рекомендуется защищать УЗИП с помощью плавких вставок.

При каскадной защите требуется минимальный интервал 10 м между устройствами защиты.

Классы УЗИП не являются унифицированными и зависят от конкретной страны. Каждая строительная организация может ссылаться на один из трех классов испытаний. Европейский стандарт EN 61643-11 включает определенные требования по стандарту МЭК 61643-1. На основе МЭК 61643 создан российский ГОСТ Р 51992.

Оценка значимости защищаемого оборудования.

Обратите внимание

Необходимость защиты, экономические преимущества устройств защиты и соответствующие устройства защиты должны определяться с учетом факторов риска: соответствующие нормы прописаны в МЭК 62305-2. Критерии проектирования, монтажа и техобслуживания учитываются для трех отдельных групп:

Группа	Что включает	Где определяется
Первая	Меры защиты для минимизации риска ущерба имуществу и вреда здоровью людей	МЭК 62305-3
Вторая	Меры защиты для минимизации отказов электрических и электронных систем	МЭК 62305-4
Третья	Меры защиты для минимизации риска ущерба имуществу и отказов инженерных сетей (в основном электрические и телекоммуникационные линии)	МЭК 62305-5

Оценка риска воздействия на объект.

Нормы установки молниезащитных разрядников прописаны в международном стандарте МЭК 61643-12 (Принципы выбора и применения). Несколько полезных разделов содержит международный стандарт МЭК 60364 (Электроустановки зданий):

 – МЭК 60364-4-443 (Защита для обеспечения безопасности). Если установка запитывается от воздушной линии или включает в себя такую линию, должно предусматриваться устройство защиты от атмосферных перенапряжений, если грозовой уровень для рассматриваемого объекта соответствует классу внешних воздействий AQ 1 (более 25 дней с грозами в год).

 – МЭК 60364-4-443-4 (Выбор оборудования установки). Этот раздел помогает в выборе уровня защиты для разрядника в зависимости от защищаемых нагрузок. Номинальное остаточное напряжение устройств защиты не должно превышать выдерживаемого импульсного напряжения категории II.

Выбор оборудования по МЭК 60364.

В качестве первой ступени лучше применять УЗИП на базе разрядников без съемного модуля. Вряд ли вам удастся найти варисторное устройство с номинальным током Iimp более 20 кА. Шкаф, в котором установлено УЗИП такого типа, должен быть из несгораемого материала.

Важнейшим параметром, характеризующим УЗИП, является уровень напряжения защиты Up. Он не должен превышать стойкость электрооборудования к импульсному напряжению. Для УЗИП I-го класса Up не превышает 4 кВ. Уровень напряжения защиты Up для устройств II-го класса не должен превышать 2,5 кВ, для III-го класса – 1,5 кВ. Это тот уровень, который должна выдерживать техника.

Ещё несколько важных параметров, которые необходимо знать для выбора УЗИП. Максимальное длительное рабочее напряжение Uc – действующее значение переменного или постоянного тока, которое длительно подаётся на УЗИП. Оно равно номинальному напряжению с учетом возможного завышения напряжения в электросети.

Минимальное требуемое значение Uc для УЗИП в зависимости от системы заземления сети.

Номинальный ток нагрузки IL – максимальный длительный переменный (действующее значение) или постоянный ток, который может подаваться к нагрузке. Этот параметр важен для УЗИП, подключаемых в сеть последовательно с защищаемым оборудованием. УЗИП обычно подключаются параллельно цепи, поэтому данный параметр у них не указывается.

Выбор защитной аппаратуры: чувствительное оборудование и оборудование здания.

Выбор защитной аппаратуры: бытовая техника и электроника.

Выбор защитной аппаратуры: производственное оборудование.

Выбор защитной аппаратуры: ответственное оборудование.

Сегодня многие крупные потребители электрической энергии с успехом используют на территории России высококачественные элементы УЗИП. Положительные результаты испытаний и эффективность применения УЗИП в России позволяют говорить о том, что их использование в российских условиях выгодно и удобно. Остается подобрать нужную модель устройства и установить ее на объекте.

Источник: https://www.asberg.ru/shkola-elektrika/chto-takoe-uzip.html

Как сделать громоотвод в частном доме: инструкция по установке молниезащиты

Чтобы избежать пожара или поломки бытовой техники из-за удара молнии, в частном доме делают молниезащиту.

Андрей Ненастьев

электромонтер

В статье расскажу, как правильно ее установить и что дешевле: сделать молниезащиту своими руками или купить готовую в магазине.

Зачем частному дому молниезащита

Поражающие факторы молнии и их последствия. Разряд молнии переносит токи силой до 200 кА. Это очень много: такую силу тока дают, например, 57 000 одновременно включенных электрических обогревателей. Температура молнии достигает +3000 °C, поэтому если она попадет в дом, особенно в деревянный, может случиться пожар.

Кто в группе риска. В первую очередь — дома в зонах с частыми грозами.

Чем севернее, тем реже грозы. Источник: Wearpro

Вероятность попадания молнии рассчитывается по формуле:

N = ((А + 6Н) × (В + 6Н) − 7,7 − Н²) × n × 10⁻⁶

где:

А — длина здания, м,
В — ширина здания, м,
Н — высота здания, м,
n — среднегодовое число ударов молнии в 1 км² поверхности там, где стоит дом.

Как посчитать плотность ударов молнии

Среднегодовая продолжительность гроз	Удельная плотность ударов молнии в землю, n
10—20 часов	1
21—40 часов	2
41—60 часов	4
61—80 часов	5,5
81—100 часов	7
> 100 часов	8,5

Среднегодовая продолжительность гроз

Удельная плотность ударов молнии в землю, n

Например, для здания размерами 14 × 12 м и высотой 10 м в Ленинградской области вероятность попадания молнии — один удар молнии в 62 года. Это не значит, что молния ударит в 62-й год с момента постройки дома. Также это не означает, что молния не ударит дважды или трижды за это время. Точно спрогнозировать молнию невозможно.

Как жить в России

Чтобы на все хватало и даже оставалось. Рассказываем дважды в неделю в нашей бесплатной рассылке

Что такое молниезащита

Молниезащита — это система, которая защищает здание от молнии. Молниезащита, громозащита и грозозащита — это одно и то же. Все термины верны, но специалисты чаще оперируют словом молниезащита.

Виды молниезащиты дома. Молниезащита бывает внешней и внутренней.

Внешняя — это громоотвод, который напрямую контактирует с разрядом молнии. Его также называет молниеотводом — это тоже правильно. Громоотвод защищает от удара молнии здание и людей в нем.

Внутренняя молниезащита обеспечивает безопасность электропроводки. Компоненты внутренней системы — это, например, устройство защиты от импульсных перенапряжений — УЗИП.

Внешняя молниезащита

Принцип работы. Молниеотвод улавливает молнию и перенаправляет удар в землю. Чтобы молния гарантированно попала в громоотвод, его ставят как можно выше: на крышу дома, специальную мачту или, например, на растущее рядом высокое дерево.

Точно зона защиты определяется по сложной математической формуле. Но, например, для штыревого молниеотвода — это устройство в виде металлического штыря на крыше — пользуются простым правилом: при угле в 45° радиус защиты будет равен высоте установки устройства. То есть если громоотвод стоит на высоте 10 м, зона защиты будет равна 10 м от оси штыря. Угол определяют визуально.

Для молниеотвода из штыря зона защиты будет в виде конуса. Источник: интернет-журнал «Самоделино»

Из чего состоит громоотвод

Громоотвод состоит из трех основных частей: молниеприемник, токоотвод и заземлитель.

Молния попадает в самую высокую точку устройства и направляется в землю. Источник: «МТС-ТВ»

Молниеприемник бывает трех типов: штыревой, тросовый и сеточный.

Штыревой молниеприемник — это самый простой вид, штырь из металла длиной от 0,5 м. Он подходит для обычных загородных домов с размерами до 10 × 10 м и высотой до двух этажей.

Если дом больше или выше, потребуется длинный штырь, установленный на большой высоте. Нужно придумывать особое крепление на крышу или строить рядом с домом специальную мачту.

Так выглядит штыревой молниеприемник на крыше. Источник: «Профэлектро»Штыревой молниеприемник — самое дешевое решение для загородных домов. Это цены на «Яндекс-маркете»

Тросовый молниеприемник — это натянутый на крыше стальной трос. Такой молниеприемник крепится на конек — верхнее ребро крыши.

Тросовый молниеприемник дает большую зону защиты, чем штыревой, но чуть сложнее в монтаже. Его не рекомендуют использовать на крышах с металлическим покрытием. Он подходит для «мягкой» кровли, например из ондулина или гибкой черепицы.

Тросовый молниеприемник иногда комбинируют со штыревым: по краям крыши ставят стержни, а между ними натягивают трос. Источник: «Два молотка»

Сеточный молниеприемник — это сетка из металлического прутка, которая покрывает всю поверхность кровли. Размер ячеек может быть от 5 × 5 м до 20 × 20 м. Чем чаще бьют молнии, тем меньше должен быть шаг сетки.

Такой молниеприемник используют на больших по площади крышах и там, где грозы бывают очень часто. Это наиболее надежная, но и самая дорогостоящая конструкция. Готовые сеточные молниеприемники под определенную площадь крыши сложно найти в свободной продаже. Сеточную конструкцию придется собирать самому из прутка и кронштейнов или доверить монтаж подрядчику.

Если кровля металлическая, сетку кладут на расстоянии примерно 10 см от нее, чтобы разряд молнии не задел крышу. Источник: «Свет Новосибирска»

Для штыревого молниеотвода достаточно одного токоотвода. Тросовая молниезащита подразумевает два, а сетчатая — как минимум четыре, по количеству углов дома.

Токоотвод. Если бы молния не переносила огромный заряд энергии, ее бы отводили в землю с помощью обычного электрического кабеля — такого же, какой подходит к розеткам. Но сила молнии сожжет такой кабель, поэтому в качестве токоотвода применяют толстые металлические прутки. Они бывают из арматуры, оцинкованной или нержавеющей стали, меди, алюминия.

Стандартное решение — стальной оцинкованный пруток диаметром 8 мм. Он дешевый и надежный. На «Яндекс-маркете» можно найти прутки по 50 Р за метр

Заземлитель рассеивает ток, который прошел через молниеприемник и токоотвод. Контур заземления — это вкопанные в землю металлические штыри, соединенные между собой.

Инструкция по организации молниезащиты требует, чтобы было не меньше трех штырей, поэтому обычно контур заземления — это треугольник. Одна из его вершин соединяется прутком или металлической полосой с токоотводом.

Заземлитель рекомендуют закапывать подальше от крыльца и садовых дорожек, чтобы избежать удара током во время грозы. Еще его лучше сделать в месте с влажной почвой: влага обеспечит лучший контакт конструкции с землей, когда пойдет ток.

Здесь токоотвод переходит в контур заземления. Источник: «Электромаг»Заземлитель, сделанный своими руками из арматуры. Источник: «Электроуслуги-рф»

Пассивные и активные громоотводы

Пассивные громоотводы — это устройства, в которые молния попадает сама, как бы ориентируясь на их высоту. Активный громоотвод «захватывает» молнию. Он генерирует ответный стример — нить электрического разряда высокого напряжения. Происходит пробой, и молния попадает в активный молниеприемник, а затем заземляется.

Российские нормативы не регламентируют использование активных молниеотводов. А испытания в Московском энергетическом институте им. Кржижановского показали, что активные молниеотводы бесполезны. Они давали напряжение встречного стримера только в 20 000 вольт. По мнению ученых, для воздействия на молнию нужно не менее 400 000 вольт.

Производители говорят, что зона защиты активного молниеотвода в пять-шесть раз больше пассивных штырей. Ведущий российский ученый в области физики газового разряда Эдуард Базелян утверждает, что нет никаких доказательств этого. Базелян считает, что расчет зоны защиты активного молниеотвода следует выполнять, как для пассивного.

У активного молниеприемника зона защиты по форме, как купол. Источник: «Стэллайт»

От чего зависит стоимость молниезащиты

Активные молниеотводы — самый дорогой вариант защиты. Только молниеприемник стоит не менее 50 000 Р.

Готовые комплекты штыревых, тросовых и сеточных молниеприемников пассивного типа для частного дома продаются не более чем за 20 000 Р. В комплект часто входят и токоотвод с заземлителем.

Цена будет отличаться в зависимости от материала, из которого сделана вся система. Это может быть алюминий, медь, различные виды стали. Наиболее надежной считается нержавеющая сталь: она не подвержена коррозии и не плавится при ударах молнии.

Активные молниеприемники стоят в 20—30 раз дороже пассивных. Это цены в «Вольтстриме»Чем больше дом, тем дороже громоотвод. Цены с сайта BoltaГромоотвод можно частично собрать самостоятельно, а еще часть купить. Это цены на заводские заземлители на сайте Bolta

Выбор готовой молниезащиты

При выборе готовой молниезащиты самое важное — расчет пространственной геометрии. Если молниезащиту ставит подрядчик, он должен обосновать цифрами, как и где будет стоять мачта, какой она будет высоты, и почему. Еще предоставить расчет зоны защиты.

Если оборудование покупают и монтируют самостоятельно, то смотрят на сечение проводников, через которые пойдет молния. Это приемник, отвод и заземлитель. Минимальное сечение — 8 мм. Чем толще, тем лучше: меньше риск, что детали громоотвода сгорят или расплавятся при ударе молнии.

Монтаж готовой молниезащиты

С готовой молниезащитой обычно идут заводские крепления.

Монтаж приемника молний. Молниеприемники устанавливают на кровле на кронштейны. Если монтируют тросовый молниеприемник, то на краю конька делают выпуски на 30—50 см. Выпущенный пруток должен выступать за плоскость дома под углом около 45° к горизонту. Эту схему еще называют «куриная лапа».

Монтаж токоотводов. Токоотводы ведут по внешней части водосточных труб или прямо по фасаду при помощи держателей. При монтаже прутка токоотвода не делают острых углов: в них может заискрить.

За полметра до земли делают переход с прутка на металлическую полосу. Для этого в комплектах идет специальный держатель.

Монтаж заземлителя. На 1,5—3 м в землю вкапывается контур заземления. К нему присоединяется второй конец полосы.

Главное — соблюдать непрерывность линии до заземлителя, то есть элементы должны быть надежно соединены, чтобы электричество нигде не остановилось.

Самостоятельное изготовление молниезащиты

Штыревой громоотвод несложно собрать самому. В качестве стержня подойдет, например, арматура или стальной пруток. Его сечение должно быть не меньше 8 мм, длина — от 0,5 до 2 м.

Минимальные диаметры компонентов громоотвода, чтобы он не сгорел

	Молниеприемник	Токоотвод	Заземлитель
Медь	7 мм	5 мм	8 мм
Сталь	8 мм	8 мм	11,5 мм
Алюминий	9,5 мм	6 мм	Запрещено

Молниеприемник

7 мм

Токоотвод

5 мм

Заземлитель

8 мм

Молниеприемник

8 мм

Токоотвод

8 мм

Заземлитель

11,5 мм

Молниеприемник

9,5 мм

Токоотвод

6 мм

Заземлитель

Запрещено

Все компоненты громоотвода в идеале делают из одного и того же материала.

Стержень устанавливают в самой высокой точке, чтобы он выступал над всеми постройками. Обычно это край конька крыши. Если рядом есть дерево, которое значительно выше дома, штырь допустимо закрепить на нем. В этом случае оставляют запас материалов для токоотвода: дерево может вырасти и потребуется переносить штырь еще выше.

Что делать? 06.07.18

Соседка хочет спилить мое дерево

При монтаже стержня уделяют особое внимание надежности крепления: ветер не должен уронить стержень.

Если молниеприемник в виде троса, то монтаж почти не отличается. Главное — оставлять зазор не менее 10 см от кровли до троса. Особенно это важно, если кровля металлическая.

Инструкция по устройству молниезащиты

Токоотвод крепят к молниеприемнику болтовым соединением.

Токоотводящие прутки монтируют на специальные изолирующие держатели — их проще купить.

Болтовое соединение прутков. Источник: СвязькомплектСтоимость держателя в интернет-магазине «ЭТМ». Сделать похожие своими руками можно из фторопластовых пластин

Нельзя использовать в качестве креплений деревянные бруски: при ударе молнии они могут загореться.

Заземлитель закапывают в грунт на 1,5—3 м глубины подальше от пешеходных дорожек и крыльца. Норматив — не менее метра от стены дома и не менее 5 м от дорожек. Металлические штыри забивают в грунт, затем соединяют их между собой арматурой, трубой, лентой — по сути, чем угодно. Соединения выполняются только сваркой. Затем тянут металлическую ленту к токоотводу и соединяют его с контуром заземления.

Контур заземления желательно делать во влажном грунте: в низине участка, рядом с водоотводной канавой, прудом или полем фильтрации септика. Это даст лучший контакт стержней с землей.

Сколько стоит самодельный громоотвод для двухэтажного частного дома

Материалы	Стоимость
Держатели токоотвода, 10 шт.	1000 Р
Металлическая полоса 40 × 4 мм, 3 м	308 Р
Болтовые зажимы, 10 шт.	300 Р
Расходные материалы (отрезные круги, электроды)	300 Р
Арматура 8 мм, 20 м	180 Р
Итого	2088 Р

Держатели токоотвода, 10 шт.

1000 Р

Металлическая полоса 40 × 4 мм, 3 м

308 Р

Болтовые зажимы, 10 шт.

300 Р

Расходные материалы (отрезные круги, электроды)

300 Р

Арматура 8 мм, 20 м

180 Р

Как делать нельзя

Бывает, что громоотвод собран с ошибками. В лучшем случае при ударе молнии он сгорит один, в худшем — вместе с домом. Вот возможные ошибки.

Торчащие из стен конструкции не попали в зону защиты. Любые металлические конструкции на фасаде также должны попадать в зону защиты громоотвода. Если из этой зоны выходит антенна телевизора или стальная труба вентиляции, то молния вместо громоотвода может попасть в них. Разряд придется прямо на дом.

Некачественный молниеотвод. Если молниеотвод сделан из слишком тонкого прутка, при ударе молнии он сгорит. То же самое касается токопровода.

Не выдержаны зазоры при монтаже. Молниеприемник и токопровод не должны касаться металлических элементов кровли или фасада. Рекомендуется зазор не менее 10 см. Это не касается того редкого случая, когда функцию молниеприемника выполняет сама металлическая кровля. Если, например, трос молниеприемника провис и касается металлического конька, от громоотвода будет больше вреда, чем пользы: молния замкнется прямо на кровлю.

Плохой контур заземления. Если заземлитель сделан в сухом месте, на песчаной почве, из ржавой арматуры, то молния найдет более простой путь уйти в землю. Не исключено, что этот путь будет пролегать через дом.

Внутренняя молниезащита — УЗИП

Бывает, что молния бьет не в дом, а в стоящую рядом опору с электрическими проводами. По проводам импульс придет в щиток.

При ударе молнии в сети возникает импульсное перенапряжение — кратковременный скачок напряжения до экстремального уровня. Он также может возникнуть, если молния ударит в землю рядом с домом или в дом соседа. В этом случае возникнет электромагнитное поле — оно спровоцирует импульс даже без прямого контакта с проводкой.

Последствия попадания молнии в электрическую сеть могут быть разными. Например, в поселке Сотниково от удара молнии едва не сгорел храм. Источник: Тивиком

Чтобы обезопасить проводку и щиток, ставят УЗИП. Внутри него находится варистор — резистор, который меняет сопротивление в зависимости от напряжения. При ударе молнии варистор мгновенно снижает сопротивление и через себя уводит импульс на контур заземления.

Предусмотрена возможность спасения щитка и проводки ценой жизни варистора: если возникнет сверхмощный импульс, варистор сгорит. На панели УЗИП появится красный индикатор. В таком случае из УЗИП достается блок с варистором, он меняется на новый.

УЗИП устанавливается на вводе проводки в дом. Потребуется обесточить не только сам дом, но и линию от электрической опоры до щитка. Для таких работ лучше вызвать электрика.

УЗИП бывают однофазными и трехфазными — по числу вводов в дом. Это цены в интернет-магазине «ЭТМ»

Запомнить

1. Перед установкой молниеотвода рассчитывают зону защиты исходя из размеров дома.
2. Для обычного частного дома площадью до 100 м² подойдет стержневой громоотвод. Для больших домов — тросовый. Если кровля занимает большую площадь, а молнии бьют часто, — сетчатый.
3. Не стоит переплачивать за активные громоотводы. Их эффективность не доказана.
4. Громоотвод защищает от удара молнии дом, но не спасет проводку. Для ее защиты ставят УЗИП.

Архивирование файлов в Linux: множество вариантов и способы их использования

Некоторые из нас архивировали файлы в системах Unix и Linux в течение многих десятилетий — чтобы сэкономить место на диске и упаковать файлы вместе для архивирования. Тем не менее, есть несколько интересных вариантов архивирования, которые не все из нас пробовали. Итак, в этом посте мы рассмотрим стандартное архивирование и разархивирование, а также некоторые другие интересные варианты архивирования.

Базовая команда zip

Сначала давайте посмотрим на базовую команду zip .Он использует тот же алгоритм сжатия, что и gzip , но есть несколько важных отличий. Во-первых, команда gzip используется только для сжатия одного файла, где zip может как сжимать файлы, так и объединять их в архив. Во-вторых, команда gzip «застегивается на место». Другими словами, он оставляет сжатый файл, а не исходный файл вместе со сжатой копией. Вот пример работы gzip:

 $ gzip onefile
$ ls -l
-rw-rw-r-- 1 shs shs 10514 15 января 13:13 onefile.gz


А вот и zip. Обратите внимание, как эта команда требует, чтобы для заархивированного архива было указано имя, где gzip просто использует исходное имя файла и добавляет расширение .gz.

 $ zip файл twofiles.zip *
  добавление: file1 (дефлировано 82%)
  добавление: file2 (спущено 82%)
$ ls -l
-rw-rw-r-- 1 shs shs 58021 15 января 13:25 file1
-rw-rw-r-- 1 shs shs 58933 15 января 13:34 file2
-rw-rw-r-- 1 shs shs 21289 15 янв 13:35 twofiles.zip


Обратите внимание, что исходные файлы все еще находятся там.

Объем сохраняемого дискового пространства (т. Е. Полученная степень сжатия) будет зависеть от содержимого каждого файла. Вариация в приведенном ниже примере значительна.

 $ zip mybin.zip ~ / bin / *
  добавление: bin / 1 (спущено 26%)
  добавление: bin / append (спущено 64%)
  добавление: bin / BoD_meeting (спущено 18%)
  добавление: bin / cpuhog1 (спущено 14%)
  добавление: bin / cpuhog2 (сохранено 0%)
  добавление: bin / ff (спущено 32%)
  добавление: bin / file.0 (спущен на 1%)
  добавление: bin / loop (спущено 14%)
  добавление: bin / notes (спущен на 23%)
  добавление: bin / patterns (хранится 0%)
  добавление: bin / runme (хранится 0%)
  добавление: bin / tryme (спущено 13%)
  добавление: bin / tt (спущено 6%)


Команда unzip

Команда unzip восстановит содержимое из zip-файла и, как вы, вероятно, подозреваете, оставит zip-файл нетронутым, тогда как аналогичная команда gunzip оставит только несжатый файл.

 $ разархивировать twofiles.zip
Архив: twofiles.zip
  надувание: file1
  надувание: file2
$ ls -l
-rw-rw-r-- 1 shs shs 58021 15 января 13:25 file1
-rw-rw-r-- 1 shs shs 58933 15 января 13:34 file2
-rw-rw-r-- 1 shs shs 21289 15 янв 13:35 twofiles. zip


Команда zipcloak

Команда zipcloak шифрует zip-файл, предлагая вам дважды ввести пароль (чтобы убедиться, что вы его не «толстым пальцем») и оставляет файл на месте. Вы можете ожидать, что размер файла будет немного отличаться от исходного.

 $ zipcloak twofiles.zip
Введите пароль:
Подтвердите пароль:
шифрование: file1
шифрование: файл2
$ ls -l
всего 204
-rw-rw-r-- 1 shs shs 58021 15 января 13:25 file1
-rw-rw-r-- 1 shs shs 58933 15 января 13:34 file2
-rw-rw-r-- 1 shs shs 21313 15 января 13:46 twofiles.zip <== немного больше, чем
                                                           незашифрованная версия


Имейте в виду, что исходные файлы остаются незашифрованными.

Команда zipdetails

Команда zipdetails покажет вам подробности - много деталей о заархивированном файле, вероятно, намного больше, чем вы хотите усвоить.Несмотря на то, что мы смотрим на зашифрованный файл, zipdetails отображает имена файлов вместе с датами модификации файлов, информацией о пользователях и группах, данными о длине файла и т. Д. Имейте в виду, что это все «метаданные». Мы не видим содержимое файлов.

 $ zipdetails twofiles.zip

0000 МЕСТНЫЙ ЗАГОЛОВОК № 1 04034B50
0004 Extract Zip Spec 14 '2.0'
0005 Извлечь OS 00 'MS-DOS'
0006 Флаг общего назначения 0001
     [Бит 0] 1 "Шифрование"
     [Биты 1-2] 1 "Максимальное сжатие"
0008 Метод сжатия 0008 «Спущенный»
000A Время последней модификации 4E2F6B24 'Tue Jan 15 13:25:08 2019'
000E CRC F1B115BD
0012 Длина в сжатом состоянии 00002904
0016 Длина без сжатия 0000E2A5
001A Длина имени файла 0005
001C Дополнительная длина 001C
001E Имя файла 'file1'
0023 Extra ID # 0001 5455 'UT: расширенная метка времени'
0025 Длина 0009
0027 Флаги '03 доступ к модам '
0028 Mod Time 5C3E2584 'Tue Jan 15 13:25:08 2019'
002C Время доступа 5C3E27BB 'Tue Jan 15 13:34:35 2019'
0030 Extra ID # 0002 7875 'ux: Unix Extra Type 3'
0032 Длина 000B
0034 Версия 01
0035 Размер UID 04
0036 UID 000003E8
003A GID Размер 04
003B ​​GID 000003E8
003F НАГРУЗКА

2943 МЕСТНЫЙ ЗАГОЛОВОК № 2 04034B50
2947 Extract Zip Spec 14 '2. 0 '
2948 Извлечь ОС 00 'MS-DOS'
2949 Флаг общего назначения 0001
     [Бит 0] 1 "Шифрование"
     [Биты 1-2] 1 "Максимальное сжатие"
294B Метод сжатия 0008 «Спущенный»
294D Время последней модификации 4E2F6C56 'Tue Jan 15 13:34:44 2019'
2951 CRC EC214569
2955 Длина в сжатом состоянии 00002913
2959 Длина без сжатия 0000E635
295D Длина имени файла 0005
295F Дополнительная длина 001C
2961 Имя файла 'file2'
2966 Extra ID # 0001 5455 'UT: расширенная временная метка'
2968 Длина 0009
296A Flags '03 mod access '
296B Mod Time 5C3E27C4 'Tue Jan 15 13:34:44 2019'
296F Время доступа 5C3E27BD 'Tue Jan 15 13:34:37 ​​2019'
2973 Extra ID # 0002 7875 'ux: Unix Extra Type 3'
2975 Длина 000B
2977 Версия 01
2978 UID Размер 04
2979 UID 000003E8
297D GID Размер 04
297E GID 000003E8
2982 ЗАГРУЗКА

5295 ЦЕНТРАЛЬНАЯ ЖАТКА № 1 02014B50
5299 Created Zip Spec 1E '3.0 '
529A Создана ОС 03 "Unix"
529B Extract Zip Spec 14 '2.0'
529C Извлечь ОС 00 'MS-DOS'
529D Флаг общего назначения 0001
     [Бит 0] 1 "Шифрование"
     [Биты 1-2] 1 "Максимальное сжатие"
529F Метод сжатия 0008 «Спущенный»
52A1 Время последней модификации 4E2F6B24 'Вт, 15 января, 13:25:08 2019'
52A5 CRC F1B115BD
52A9 Длина в сжатом состоянии 00002904
52AD Длина без сжатия 0000E2A5
52B1 Длина имени файла 0005
52B3 Дополнительная длина 0018
52B5 Длина комментария 0000
52B7 Начало диска 0000
52B9 Атрибуты Int файла 0001
     [Бит 0] 1 текстовые данные
Атрибуты файла 52BB Ext 81B40000
52BF Смещение локального заголовка 00000000
52C3 Имя файла 'file1'
52C8 Extra ID # 0001 5455 'UT: Extended Timestamp'
52CA Длина 0005
52CC Flags '03 mod access '
52CD Mod Time 5C3E2584 'Tue Jan 15 13:25:08 2019'
52D1 Extra ID # 0002 7875 'ux: Unix Extra Type 3'
52D3 Длина 000B
52D5 Версия 01
52D6 Размер UID 04
52D7 UID 000003E8
52 дБ GID Размер 04
52DC GID 000003E8

52E0 ЦЕНТРАЛЬНАЯ ЖАТКА № 2 02014B50
52E4 Created Zip Spec 1E '3. 0 '
52E5 Создана ОС 03 "Unix"
52E6 Extract Zip Spec 14 '2.0'
52E7 Извлечь OS 00 'MS-DOS'
52E8 Флаг общего назначения 0001
     [Бит 0] 1 "Шифрование"
     [Биты 1-2] 1 "Максимальное сжатие"
52EA Метод сжатия 0008 «Спущенный»
52EC Время последнего изменения 4E2F6C56 'Tue Jan 15 13:34:44 2019'
52F0 CRC EC214569
52F4 Длина в сжатом состоянии 00002913
52F8 Длина без сжатия 0000E635
52FC Длина имени файла 0005
52FE Дополнительная длина 0018
5300 Длина комментария 0000
5302 Начало диска 0000
5304 Атрибуты Int файла 0001
     [Бит 0] 1 текстовые данные
5306 Атрибуты расширенного файла 81B40000
530A Смещение локального заголовка 00002943
530E Имя файла 'file2'
5313 Extra ID # 0001 5455 'UT: расширенная временная метка'
5315 Длина 0005
5317 Flags '03 mod access '
5318 Mod Time 5C3E27C4 'Вт, 15 января 13:34:44 2019'
531C Extra ID # 0002 7875 'ux: Unix Extra Type 3'
531E Длина 000B
5320 Версия 01
5321 Размер UID 04
5322 UID 000003E8
5326 GID Размер 04
5327 GID 000003E8

532B КОНЕЦ ЦЕНТРАЛЬНОЙ ЖАТКИ 06054B50
532F Номер этого диска 0000
5331 Центральный диск № 0000
5333 Записи на этом диске 0002
5335 Всего записей 0002
5337 Размер центрального реж.  00000096
533B Смещение к центральному директору 00005295
533F Длина комментария 0000
Выполнено


Команда zipgrep

Команда zipgrep будет использовать функцию типа grep для поиска определенного содержимого в ваших заархивированных файлах.Если файл зашифрован, вам нужно будет ввести пароль, предусмотренный для шифрования для каждого файла, который вы хотите изучить. Если вы хотите проверить содержимое только одного файла из архива, добавьте его имя в конец команды zipgrep, как показано ниже.

 $ zipgrep dangerous twofiles.zip file1
[twofiles.zip] file1 пароль:
Некоторые пестициды следует запретить, поскольку они опасны для окружающей среды.


Команда zipinfo

Команда zipinfo предоставляет информацию о содержимом зашифрованного файла, зашифрованного или нет.Сюда входят имена файлов, размеры, даты и разрешения.

 $ zipinfo twofiles.zip
Архив: twofiles.zip
Размер zip файла: 21313 байт, количество записей: 2
-rw-rw-r-- 3. 0 unx 58021 Tx defN 19 января 15 13:25 файл1
-rw-rw-r-- 3.0 unx 58933 Tx defN 19 января 15 13:34 file2
2 файла, 116954 байт без сжатия, 20991 байт со сжатием: 82,1%


Команда zipnote

Команда zipnote может использоваться для извлечения комментариев из архивов zip или их добавления. Чтобы отобразить комментарии, просто поставьте перед именем архива команду.Если ранее комментарии не были добавлены, вы увидите что-то вроде этого:

 $ zipnote twofiles.zip
@ file1
@ (комментарий над этой строкой)
@ file2
@ (комментарий над этой строкой)
@ (комментарий к zip-файлу под этой строкой)


Если вы хотите добавить комментарии, запишите вывод команды zipnote в файл:

 $ zipnote twofiles.zip> comments


Затем отредактируйте только что созданный файл, вставив свои комментарии над строками (комментарий над этой строкой) .Затем добавьте комментарии с помощью команды zipnote, подобной этой:

 $ zipnote -w twofiles. zip
 Команда zipsplit
 Команду  zipsplit  можно использовать для разбиения zip-архива на несколько zip-архивов, когда исходный файл слишком велик - возможно, из-за того, что вы пытаетесь добавить один из файлов на небольшой флэш-накопитель. Кажется, самый простой способ сделать это - указать максимальный размер для каждой части заархивированного файла. Этот размер должен быть достаточно большим, чтобы вместить самый большой включаемый файл.
 $ zipsplit -n 12000 twofiles.zip
Будет создано 2 zip файла (эффективность 100%)
создание: twofile1.zip
создание: twofile2.zip
$ ls два файла * .zip
-rw-rw-r-- 1 shs shs 10697 15 января, 14:52 twofile1.zip
-rw-rw-r-- 1 shs shs 10702 15 января, 14:52 twofile2.zip
-rw-rw-r-- 1 shs shs 21377 15 января, 14:27 twofiles.zip

 Обратите внимание, как извлеченные файлы последовательно называются «twofile1» и «twofile2».
 Заключение
 Команда  zip  вместе с некоторыми из ее соотечественников по архивированию обеспечивает полный контроль над созданием сжатых файловых архивов и работой с ними.
 Присоединяйтесь к сообществам Network World на Facebook и LinkedIn, чтобы комментировать самые важные темы.
 Авторские права © IDG Communications, Inc., 2019
% PDF-1.3
%
2 0 obj
>
endobj
985 0 объект
> поток
2018-10-28T19: 39: 11-05: 00Канон 2018-10-28T19: 42: 29-04: 002018-10-28T19: 42: 29-04: 00uuid: edce91ab-b810-4894-8855-32384b9614d7uuid: 3e2c219b -4cf3-4b58-bd14-02bcd1b576b2application / pdf  конечный поток
endobj
3 0 obj
>
endobj
11 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 7 0 R / XObject >>> / Type / Page >>
endobj
18 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 14 0 R / XObject >>> / Type / Page >>
endobj
25 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 21 0 R / XObject >>> / Type / Page >>
endobj
32 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 28 0 R / XObject >>> / Type / Page >>
endobj
39 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 35 0 R / XObject >>> / Type / Page >>
endobj
46 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 42 0 R / XObject >>> / Type / Page >>
endobj
53 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 49 0 R / XObject >>> / Type / Page >>
endobj
60 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Подтип 56 0 R / XObject >>> / Type / Page >>
endobj
67 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 63 0 R / XObject >>> / Type / Page >>
endobj
74 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 70 0 R / XObject >>> / Type / Page >>
endobj
81 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 77 0 R / XObject >>> / Type / Page >>
endobj
88 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 84 0 R / XObject >>> / Type / Page >>
endobj
95 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 91 0 R / XObject >>> / Type / Page >>
endobj
102 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 98 0 R / XObject >>> / Type / Page >>
endobj
109 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 105 0 R / XObject >>> / Type / Page >>
endobj
116 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Подтип 112 0 R / XObject >>> / Type / Page >>
endobj
123 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Подтип 119 0 R / XObject >>> / Type / Page >>
endobj
130 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 126 0 R / XObject >>> / Type / Page >>
endobj
137 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 133 0 R / XObject >>> / Type / Page >>
endobj
144 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Подтип 140 0 R / XObject >>> / Type / Page >>
endobj
151 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 147 0 R / XObject >>> / Type / Page >>
endobj
158 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 154 0 R / XObject >>> / Type / Page >>
endobj
165 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 161 0 R / XObject >>> / Type / Page >>
endobj
172 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 168 0 R / XObject >>> / Type / Page >>
endobj
179 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 175 0 R / XObject >>> / Type / Page >>
endobj
186 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 182 0 R / XObject >>> / Type / Page >>
endobj
193 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 189 0 R / XObject >>> / Type / Page >>
endobj
200 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 196 0 R / XObject >>> / Type / Page >>
endobj
207 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 203 0 R / XObject >>> / Type / Page >>
endobj
214 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 210 0 R / XObject >>> / Type / Page >>
endobj
221 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 217 0 R / XObject >>> / Type / Page >>
endobj
228 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 224 0 R / XObject >>> / Type / Page >>
endobj
235 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 231 0 R / XObject >>> / Type / Page >>
endobj
242 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 238 0 R / XObject >>> / Type / Page >>
endobj
249 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 245 0 R / XObject >>> / Type / Page >>
endobj
256 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 252 0 R / XObject >>> / Type / Page >>
endobj
263 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 259 0 R / XObject >>> / Type / Page >>
endobj
270 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 266 0 R / XObject >>> / Type / Page >>
endobj
277 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 273 0 R / XObject >>> / Type / Page >>
endobj
284 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 280 0 R / XObject >>> / Type / Page >>
endobj
291 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 287 0 R / XObject >>> / Type / Page >>
endobj
298 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 294 0 R / XObject >>> / Type / Page >>
endobj
305 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 301 0 R / XObject >>> / Type / Page >>
endobj
312 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 308 0 R / XObject >>> / Type / Page >>
endobj
319 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 315 0 R / XObject >>> / Type / Page >>
endobj
326 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 322 0 R / XObject >>> / Type / Page >>
endobj
333 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 329 0 R / XObject >>> / Type / Page >>
endobj
340 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 336 0 R / XObject >>> / Type / Page >>
endobj
347 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 343 0 R / XObject >>> / Type / Page >>
endobj
354 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 350 0 R / XObject >>> / Type / Page >>
endobj
361 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 357 0 R / XObject >>> / Type / Page >>
endobj
368 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 364 0 R / XObject >>> / Type / Page >>
endobj
375 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 371 0 R / XObject >>> / Type / Page >>
endobj
382 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 378 0 R / XObject >>> / Type / Page >>
endobj
389 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 385 0 R / XObject >>> / Type / Page >>
endobj
396 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 392 0 R / XObject >>> / Type / Page >>
endobj
403 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 399 0 R / XObject >>> / Type / Page >>
endobj
410 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 406 0 R / XObject >>> / Type / Page >>
endobj
417 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 413 0 R / XObject >>> / Type / Page >>
endobj
424 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 420 0 R / XObject >>> / Type / Page >>
endobj
431 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 427 0 R / XObject >>> / Type / Page >>
endobj
438 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 434 0 R / XObject >>> / Type / Page >>
endobj
445 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 441 0 R / XObject >>> / Type / Page >>
endobj
452 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 448 0 R / XObject >>> / Type / Page >>
endobj
459 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 455 0 R / XObject >>> / Type / Page >>
endobj
466 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 462 0 R / XObject >>> / Type / Page >>
endobj
473 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 469 0 R / XObject >>> / Type / Page >>
endobj
480 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 476 0 R / XObject >>> / Type / Page >>
endobj
487 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 483 0 R / XObject >>> / Type / Page >>
endobj
494 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Подтип 490 0 R / XObject >>> / Тип / Страница >>
endobj
501 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 497 0 R / XObject >>> / Type / Page >>
endobj
508 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 504 0 R / XObject >>> / Type / Page >>
endobj
515 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 511 0 R / XObject >>> / Type / Page >>
endobj
522 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 518 0 R / XObject >>> / Type / Page >>
endobj
529 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 525 0 R / XObject >>> / Type / Page >>
endobj
536 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 532 0 R / XObject >>> / Type / Page >>
endobj
543 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 539 0 R / XObject >>> / Type / Page >>
endobj
550 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 546 0 R / XObject >>> / Type / Page >>
endobj
557 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 553 0 R / XObject >>> / Type / Page >>
endobj
564 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 560 0 R / XObject >>> / Type / Page >>
endobj
571 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 567 0 R / XObject >>> / Type / Page >>
endobj
578 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 574 0 R / XObject >>> / Type / Page >>
endobj
585 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 581 0 R / XObject >>> / Type / Page >>
endobj
592 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 588 0 R / XObject >>> / Type / Page >>
endobj
599 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 595 0 R / XObject >>> / Type / Page >>
endobj
606 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 602 0 R / XObject >>> / Type / Page >>
endobj
613 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 609 0 R / XObject >>> / Type / Page >>
endobj
620 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 616 0 R / XObject >>> / Type / Page >>
endobj
627 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 623 0 R / XObject >>> / Type / Page >>
endobj
634 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 630 0 R / XObject >>> / Type / Page >>
endobj
641 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 637 0 R / XObject >>> / Type / Page >>
endobj
648 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 644 0 R / XObject >>> / Type / Page >>
endobj
655 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 651 0 R / XObject >>> / Type / Page >>
endobj
662 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 658 0 R / XObject >>> / Type / Page >>
endobj
669 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 665 0 R / XObject >>> / Type / Page >>
endobj
676 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 672 0 R / XObject >>> / Type / Page >>
endobj
683 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 679 0 R / XObject >>> / Type / Page >>
endobj
690 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 686 0 R / XObject >>> / Type / Page >>
endobj
697 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 693 0 R / XObject >>> / Type / Page >>
endobj
704 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 700 0 R / XObject >>> / Type / Page >>
endobj
711 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 707 0 R / XObject >>> / Type / Page >>
endobj
718 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 714 0 R / XObject >>> / Type / Page >>
endobj
725 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 721 0 R / XObject >>> / Type / Page >>
endobj
732 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 728 0 R / XObject >>> / Type / Page >>
endobj
739 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 735 0 R / XObject >>> / Type / Page >>
endobj
746 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 742 0 R / XObject >>> / Type / Page >>
endobj
753 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 749 0 R / XObject >>> / Type / Page >>
endobj
760 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 756 0 R / XObject >>> / Type / Page >>
endobj
767 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 763 0 R / XObject >>> / Type / Page >>
endobj
774 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 770 0 R / XObject >>> / Type / Page >>
endobj
781 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 777 0 R / XObject >>> / Type / Page >>
endobj
788 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 784 0 R / XObject >>> / Type / Page >>
endobj
795 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 791 0 R / XObject >>> / Type / Page >>
endobj
802 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 798 0 R / XObject >>> / Type / Page >>
endobj
809 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 805 0 R / XObject >>> / Type / Page >>
endobj
816 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 812 0 R / XObject >>> / Type / Page >>
endobj
823 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 819 0 R / XObject >>> / Type / Page >>
endobj
830 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 826 0 R / XObject >>> / Type / Page >>
endobj
837 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 833 0 R / XObject >>> / Type / Page >>
endobj
844 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 840 0 R / XObject >>> / Type / Page >>
endobj
851 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 847 0 R / XObject >>> / Type / Page >>
endobj
858 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 854 0 R / XObject >>> / Type / Page >>
endobj
865 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 861 0 R / XObject >>> / Type / Page >>
endobj
872 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 868 0 R / XObject >>> / Type / Page >>
endobj
879 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 875 0 R / XObject >>> / Type / Page >>
endobj
886 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 882 0 R / XObject >>> / Type / Page >>
endobj
893 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 889 0 R / XObject >>> / Type / Page >>
endobj
900 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 896 0 R / XObject >>> / Type / Page >>
endobj
907 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 903 0 R / XObject >>> / Type / Page >>
endobj
914 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 910 0 R / XObject >>> / Type / Page >>
endobj
921 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 917 0 R / XObject >>> / Type / Page >>
endobj
928 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 924 0 R / XObject >>> / Type / Page >>
endobj
935 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 931 0 R / XObject >>> / Type / Page >>
endobj
942 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 938 0 R / XObject >>> / Type / Page >>
endobj
949 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 945 0 R / XObject >>> / Type / Page >>
endobj
956 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 952 0 R / XObject >>> / Type / Page >>
endobj
963 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 959 0 R / XObject >>> / Type / Page >>
endobj
970 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 966 0 R / XObject >>> / Type / Page >>
endobj
977 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 973 0 R / XObject >>> / Type / Page >>
endobj
984 0 объект
> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Subtype 980 0 R / XObject >>> / Type / Page >>
endobj
980 0 объект
> поток
я
N85-ll4A, Rs, v.2L44
лил
4. НАЗВАНИЕ И СУБТИТРЫ
Жилой солнечный центр обработки данных MIP, A) S Руководство пользователя
5. Publicatron Date0cОктябрь 1980 г.
Организационный кодекс
7. АВТОР (-ы)
Патрисия М. Хёрлстофер, Майкл Фогт
Дуглас Хейл
E. Исполнительский орган. Отчет №
9. ИСПОЛЬЗОВАНИЕ НАЗВАНИЯ И АДРЕСА ОРГАНИЗАЦИИ
НАЦИОНАЛЬНОЕ БЮРО СТАНДАРТОВ ДЕПАРТАМЕНТА КОММЕРЧЕСКОЙ СТИРКИ, DC 20231
il0.
11. Контракт / Грант №
12. НАЗВАНИЕ И ПОЛНЫЙ АДРЕС УПРАВЛЕНИЯ ОРГАНИЗАЦИЕЙ (sl.a .. ctty, statc, zrp. \ Департамент жилищного строительства и городского развития, Департамент энергетики, технологий и стандартов строительства зданий, Вашингтон, Д.C.204LO
13. Тип отчета и PerioC CoveredFinal
15. ДОПОЛНИТЕЛЬНЫЕ ПРИМЕЧАНИЯ
I-IOocument описывает компьютерную программу; SF-185, сводка программного обеспечения FIPS, прилагается.
16. АННОТАЦИЯ (A 2oo-wotd ot tess tacauat
Сумма наиболее серьезных инфекций, он включает в себя сиениликантную библиотеку от
litetatutg sutvey, упомяните об этом hcre.)
Персонал проекта центра обработки данных Residentlal Solar Data Center в Национальном бюро стандартов Центра строительных технологий обрабатывает компьютеризированную базу данных, а также неинструментированные данные из демонстрационной программы DoE / HuD SoLar Heating andCoollng Demonstration Programme.Данные, хранящиеся в базе данных Sol-ar, доступны пользователям NBS Center Computer через удаленные терминалы с помощью пакета программного обеспечения для обновления базы данных под названием MIRADS (Marshall Information Retrieval and Dlsplayl; rstem). Этот документ представляет собой подробное описание решения проблем данных, заполненное базовыми правилами языка MIRADS, примерами использования и пошаговым описанием типового интерактивного сеанса. Приложения содержат все имена элементов данных и закодированные значения, необходимые для использования данных о Солнце с помощью MIRADS, а также множество примеров реальных компьютерных сеансов.Sup. 9J 0g9 ..., U.!, Офис правительственной печати, Вашингтон, округ Колумбия 20402, запасной номер SD SN003-003-
lX Заказ из Национальной службы технической информации (NTIS), Спрингфилд, vA.2216l
19. КЛАСС БЕЗОПАСНОСТИ (ЭТОТ ОТЧЕТ)
UNCLASSI FI ED
21. НЕТ. ПЕЧАТНЫЕ СТРАНИЦЫ
L43
20. КЛАСС БЕЗОПАСНОСТИ (ЭТА СТРАНИЦА)
UNCLASSI FI ED
2 ?. Цена
10 долларов. o0
t, Присоединение
uscoMM-oc  конечный поток
endobj
978 0 объект
> / Filter / CCITTFaxDecode / Height 3306 / Length 74052 / Name / Obj978 / Subtype / Image / Type / XObject / Width 2559 >> stream
j: (kd ݢ da'N) nF # M} =; _} W ߭ m ["; 0Yi1ǷjIZo_ މ BiO // ?! & ÞuoJK ~ rW_.rqҪ $ \ DDDHe998% eac9T8
ἤ0A1) ft0lo `kH6A xAA. + 2XqkE) (DDDDDN ## 5
Т!; F
dpl
"" Er9!V9BDDIHRfGDr.ty2N@+zf'Z Dt_ ꎈ # 0 o5fhw! `VF94r63." "" "" '`PS bZPDb" "C1eAC9eA ܧ śȃr 원 #' ̓Q2, v YXf`67." ) 030tCA # CF0DDPe ٸ Gn "$ 3 = Tў!, T3cʂEr9g3a, PPwTd x7 / B" hE8DDZ * i3ˊc9. # L6
 python - Arturo Baldo
 В предыдущем посте я предложил быстрый и грязный метод подготовки узла управления Ansible с использованием Vagrant и VirtualBox. Но если вы действительно хотите увеличить громкость до 11, лучше всего работать на выделенной машине с Linux.
 В этой лабораторной работе я буду использовать Linux Mint, который является производным от Ubuntu, но большинство примеров будут работать с любым дистрибутивом Linux.
 Сначала установите Ansible, если его еще нет. Есть два простых метода.
 Использование  pip  для установки модуля Python  ansible . Вам понадобится рабочая установка Python2 (хотя последние версии Ansible работают и с Python 3). Кроме того,  pip  должен быть установлен и на пути.
  $ pip install ansible
 Я предпочитаю последний и оставляю  apt  обрабатывать всю работу, потому что репозиторий  ppa  обычно обновлен до последней версии.
 После установки проверьте настройку с помощью команды  ansible --version  или  ansible localhost -m setup .
 Ansible управляет Junos с помощью  NETFCONF  через SSH. Чтобы иметь возможность подключаться к Junos через Ansible, на удаленном хосте должны быть включены службы SSH и NETCONF.
 SSH можно использовать для отправки сырых команд с помощью модуля junos_command, но NETCONF определенно более универсален и поддерживает набор модулей Ansible, которые вы можете увидеть здесь.
 Чтобы использовать NETCONF, вам понадобится дополнительный модуль Python в вашем узле управления Ansible.
  $ pip install ncclient
 А чтобы включить SSH и NETCONF на хосте Juniper, сделайте следующее. Возможно, у вас уже включен SSH на вашем маршрутизаторе, поэтому вы можете игнорировать этот параметр.
  админ> редактировать
Вход в режим конфигурации
[редактировать]
admin # установить системные службы ssh
admin # установить системные службы netconf ssh
[редактировать]
admin # commit
совершить завершено
 Создание инвентаря Ansible
 Файлы инвентаризации Ansible могут использовать множество форматов в зависимости от имеющихся у вас плагинов. Два основных формата - это файлы INI и YAML.
  Опись в стиле INI
 [юноши]
192.168.15.194

[junos: vars]
ansible_connection = netconf
ansible_network_os = junos
ansible_user = админ
ansible_password = Пароль $ 1
  Инвентарный список YAML
 все:
  хосты:
    «192.168.15.194 ":
  вары:
    ansible_connection: netconf
    ansible_network_os: junos
    ansible_user: администратор
    ansible_password: Пароль $ 1
 Оба файла представляют один и тот же набор информации в разных стилях. Лично я предпочитаю нотацию YAML, потому что она более удобна для человека и удобочитаема, и она позволяет вам изучить YAML, который используется во многих других инструментах автоматизации и оркестрации.
  Что это означает
 все:
  хосты:
    «192.168.15.194 ":
  all:  обозначает все хосты и всегда требуется. Все хосты в инвентаре Ansible принадлежат как минимум к двум группам: , все  и  разгруппированы.  Конечно, все группы, все хосты, а разгруппированные содержат все хосты, которые не принадлежат другой конкретной группе, кроме  all.
  хостов:  указывает начальную позицию для хостов. Группы хостов можно записать так:
 Мендоса:
   хосты:
     «192.168.15.194 ":
     core.thisnetwork.net:
Группы хостов
 могут совместно использовать набор переменных, которые предоставляют информацию для модулей Ansible. В этом примере, поскольку раздел  vars  является прямым потомком группы  all , эти переменные будут применяться ко всем хостам в инвентаре.
 вар:
     ansible_connection: netconf
     ansible_network_os: junos
     ansible_user: администратор
     ansible_password: Пароль $ 1
 Модули Junos для Ansible используют соединение  netconf , которое использует SSH и NETCONF, поэтому убедитесь, что в ваших правилах разрешены TCP / 22 и TCP / 830.
 Хотя для некоторых пользователей может быть достаточно фиксированного файла инвентаризации с добавленными вручную хостами, для будущих записей мы настроим динамический инвентарь, вызывающий источник правды, такой как Netbox, или систему мониторинга, такую ​​как Zabbix.
 Тестирование нашей установки
 Настоящее развлечение с Ansible - это  ansible-playbook , но сначала давайте запустим модуль Ansible, чтобы разогреть ваш Ansible-fu .
  $ ansible -m junos_facts -i juniper-hosts.yml все
  -m junos_facts  указывает Ansible использовать модуль  junos_facts
  juniper-hosts.yml  - это наш ранее настроенный файл инвентаризации
  all  сообщает Ansible, что группа хостов внутри инвентаря должна использовать
 Если все работает нормально, будет выведен длинный JSON с кучей информации о вашем устройстве.
 192.168.15.195 | УСПЕХ => {
    "ansible_facts": {
        "ansible_net_api": "netconf",
        "ansible_net_filesystems": [
            "/dev/md0.uzip",
            "devfs",
            "/ dev / gpt / junos",
            "devfs",
            "/ dev / md1.uzip ",
            "/dev/md2.uzip",
            "tmpfs",
            "procfs",
            "/ dev / ada1s1e",
            "/ dev / ada1s1f",
            "/dev/md3.uzip",
            "/dev/md4.uzip",
            "/dev/md5.uzip",
            "/dev/md6.uzip",
            "/dev/md7.uzip",
            "/dev/md8.uzip",
            "/dev/md9.uzip",
            "/dev/md10.uzip",
            "/dev/md11.uzip",
            "/ пакеты / mnt / junos-libs-compat32 / usr / lib32",
            "/ packages / mnt / os-libs-compat32-10 / usr / lib32",
            "/ пакеты / mnt / os-compat32 / libexec",
            "/ var / jails / rest-api",
            "/ dev / md12",
            "/ dev / md13.uzip ",
            "/dev/md14.uzip",
            "/dev/md15.uzip",
            "/dev/md16.uzip",
            "/dev/md17.uzip",
            "/dev/md18.uzip",
            "/dev/md19.uzip",
            "/dev/md20.uzip",
            "/dev/md21.uzip",
            "/dev/md22.uzip",
            "/dev/md23.uzip",
            "/dev/md24.uzip",
            "/dev/md25.uzip",
            "/dev/md26.uzip",
            "/dev/md27.uzip",
            "/dev/md28.uzip",
            "tmpfs",
            "юноспрокфс"
        ],
        "ansible_net_gather_network_resources": [],
        "ansible_net_gather_subset": [
            "оборудование",
            "по умолчанию",
            "интерфейсы"
        ],
        "ansible_net_has_2RE": ложь,
        "ansible_net_hostname": "Нет",
        "ansible_net_interfaces": {
            ".местный.": {
                "admin-status": "вверх",
                "macaddress": "Не указано",
                "mtu": "Без ограничений",
                "oper-status": "вверх",
                "скорость": "Без ограничений",
                "type": "Loopback"
            },
            "cbp0": {
                "admin-status": "вверх",
                "macaddress": "00: 05: 86: cc: c1: 11",
                "mtu": "9192",
                "oper-status": "вверх",
                "скорость": "Не указано",
                "тип": "Ethernet"
            },
            "demux0": {
                "admin-status": "вверх",
                "macaddress": "Не указано",
                "mtu": "9192",
                "oper-status": "вверх",
                "скорость": "Не указано",
                "type": "Программно-псевдо"
            },
            "dsc": {
                "admin-status": "вверх",
                "macaddress": "Не указано",
                "mtu": "Без ограничений",
                "oper-status": "вверх",
                "скорость": "Не указано",
                "type": "Программно-псевдо"
            },
            "em1": {
                "admin-status": "вверх",
                "macaddress": "0c: b8: 15: cf: 9b: 01",
                "mtu": "1514",
                "oper-status": "вверх",
                "скорость": "1000 Мбит / с",
                "тип": "Ethernet"
            },
            "esi": {
                "admin-status": "вверх",
                "macaddress": "Не указано",
                "mtu": "Без ограничений",
                "oper-status": "вверх",
                "скорость": "Без ограничений",
                "type": "Программно-псевдо"
            },
            "fxp0": {
                "admin-status": "вверх",
                "macaddress": "0c: b8: 15: cf: 9b: 00",
                "mtu": "1514",
                "oper-status": "не работает",
                "скорость": "Не указано",
                "тип": "Ethernet"
            },
            "ge-0/0/0": {
                "admin-status": "вверх",
                "macaddress": "0c: b8: 15: f6: 47: 02",
                "mtu": "1514",
                "oper-status": "не работает",
                "скорость": "1000 Мбит / с",
                "тип": ноль
            },
            "ge-0/0/1": {
                "admin-status": "вверх",
                "macaddress": "0c: b8: 15: f6: 47: 03",
                "mtu": "1514",
                "oper-status": "не работает",
                "скорость": "1000 Мбит / с",
                "тип": ноль
            },
            "ge-0/0/2": {
                "admin-status": "вверх",
                "macaddress": "0c: b8: 15: f6: 47: 04",
                "mtu": "1514",
                "oper-status": "не работает",
                "скорость": "1000 Мбит / с",
                "тип": ноль
            },
            "ge-0/0/3": {
                "admin-status": "вверх",
                "macaddress": "0c: b8: 15: f6: 47: 05",
                "mtu": "1514",
                "oper-status": "не работает",
                "скорость": "1000 Мбит / с",
                "тип": ноль
            },
            "ge-0/0/4": {
                "admin-status": "вверх",
                "macaddress": "0c: b8: 15: f6: 47: 06",
                "mtu": "1514",
                "oper-status": "не работает",
                "скорость": "1000 Мбит / с",
                «тип»: ноль
            },
            "ge-0/0/5": {
                "admin-status": "вверх",
                "macaddress": "0c: b8: 15: f6: 47: 07",
                "mtu": "1514",
                "oper-status": "не работает",
                "скорость": "1000 Мбит / с",
                «тип»: ноль
            },
            "ge-0/0/6": {
                "admin-status": "вверх",
                "macaddress": "0c: b8: 15: f6: 47: 08",
                "mtu": "1514",
                "oper-status": "не работает",
                "скорость": "1000 Мбит / с",
                "тип": ноль
            },
            "ge-0/0/7": {
                "admin-status": "вверх",
                "macaddress": "0c: b8: 15: f6: 47: 09",
                "mtu": "1514",
                "oper-status": "не работает",
                "скорость": "1000 Мбит / с",
                "тип": ноль
            },
            "ge-0/0/8": {
                "admin-status": "вверх",
                "macaddress": "0c: b8: 15: f6: 47: 0a",
                "mtu": "1514",
                "oper-status": "не работает",
                "скорость": "1000 Мбит / с",
                "тип": ноль
            },
            "ge-0/0/9": {
                "admin-status": "вверх",
                "macaddress": "0c: b8: 15: f6: 47: 0b",
                "mtu": "1514",
                "oper-status": "вверх",
                "скорость": "1000 Мбит / с",
                "тип": ноль
            },
            "gre": {
                "admin-status": "вверх",
                "macaddress": нуль,
                "mtu": "Без ограничений",
                "oper-status": "вверх",
                "скорость": "Без ограничений",
                "тип": "GRE"
            },
            "ipip": {
                "admin-status": "вверх",
                "macaddress": нуль,
                "mtu": "Без ограничений",
                "oper-status": "вверх",
                "скорость": "Без ограничений",
                "тип": "IPIP"
            },
            "irb": {
                "admin-status": "вверх",
                "macaddress": "00: 05: 86: cc: c8: f0",
                "mtu": "1514",
                "oper-status": "вверх",
                "скорость": "Не указано",
                "тип": "Ethernet"
            },
            "jsrv": {
                "admin-status": "вверх",
                "macaddress": "00: 05: 86: cc: c8: c0",
                "mtu": "1514",
                "oper-status": "вверх",
                "скорость": "Не указано",
                "тип": "Ethernet"
            },
            "lc-0/0/0": {
                "admin-status": "вверх",
                "macaddress": "Не указано",
                «mtu»: «0»,
                "oper-status": "вверх",
                "скорость": "800 Мбит / с",
                "тип": "Не указано"
            },
            "lo0": {
                "admin-status": "вверх",
                "macaddress": "Не указано",
                "mtu": "Без ограничений",
                "oper-status": "вверх",
                "скорость": "Не указано",
                "type": "Loopback"
            },
            "lsi": {
                "admin-status": "вверх",
                "macaddress": "Не указано",
                "mtu": "Без ограничений",
                "oper-status": "вверх",
                "скорость": "Без ограничений",
                "type": "Программно-псевдо"
            },
            "mtun": {
                "admin-status": "вверх",
                "macaddress": нуль,
                "mtu": "Без ограничений",
                "oper-status": "вверх",
                "скорость": "Без ограничений",
                "type": "Multicast-GRE"
            },
            "pfe-0/0/0": {
                "admin-status": "вверх",
                "macaddress": "Не указано",
                «mtu»: «0»,
                "oper-status": "вверх",
                "скорость": "800 Мбит / с",
                "тип": "Не указано"
            },
            "pfh-0/0/0": {
                "admin-status": "вверх",
                "macaddress": "Не указано",
                «mtu»: «0»,
                "oper-status": "вверх",
                "скорость": "800 Мбит / с",
                "тип": "Не указано"
            },
            "pimd": {
                "admin-status": "вверх",
                "macaddress": нуль,
                "mtu": "Без ограничений",
                "oper-status": "вверх",
                "скорость": "Без ограничений",
                "тип": "PIMD"
            },
            "pime": {
                "admin-status": "вверх",
                "macaddress": нуль,
                "mtu": "Без ограничений",
                "oper-status": "вверх",
                "скорость": "Без ограничений",
                "type": "PIME"
            },
            "pip0": {
                "admin-status": "вверх",
                "macaddress": "00: 05: 86: cc: c8: b0",
                "mtu": "9192",
                "oper-status": "вверх",
                "скорость": "Не указано",
                "тип": "Ethernet"
            },
            "pp0": {
                "admin-status": "вверх",
                "macaddress": "Не указано",
                "mtu": "1532",
                "oper-status": "вверх",
                "скорость": "Не указано",
                "тип": "PPPoE"
            },
            "rbeb": {
                "admin-status": "вверх",
                "macaddress": "Не указано",
                "mtu": "Без ограничений",
                "oper-status": "вверх",
                "скорость": "Без ограничений",
                "type": "Программно-псевдо"
            },
            "нажмите": {
                "admin-status": "вверх",
                "macaddress": "Не указано",
                "mtu": "Без ограничений",
                "oper-status": "вверх",
                "скорость": "Без ограничений",
                "type": "Программно-псевдо"
            },
            "vtep": {
                "admin-status": "вверх",
                "macaddress": "Не указано",
                "mtu": "Без ограничений",
                "oper-status": "вверх",
                "скорость": "Без ограничений",
                "type": "Программно-псевдо"
            }
        },
        "ansible_net_memfree_mb": 179384,
        "ansible_net_memtotal_mb": 2058336,
        "ansible_net_model": "vmx",
        "ansible_net_modules": [
            {
                "name": "Midplane"
            },
            {
                "описание": "RE-VMX",
                "name": "Двигатель маршрутизации 0"
            },
            {
                "описание": "VMX SCB",
                "name": "CB 0"
            },
            {
                "описание": "VMX SCB",
                "name": "CB 1"
            },
            {
                "шасси_sub_module": ноль,
                "description": "Виртуальный FPC",
                "name": "FPC 0"
            }
        ],
        "ansible_net_python_version": "2.7.15+ ",
        "ansible_net_routing_engines": {
            "0": {
                «cpu_background»: «0»,
                «cpu_background1»: «0»,
                «cpu_background2»: «0»,
                «cpu_background3»: «0»,
                "cpu_idle": "61",
                "cpu_idle1": "94",
                "cpu_idle2": "95",
                "cpu_idle3": "95",
                "cpu_interrupt": "2",
                "cpu_interrupt1": "1",
                "cpu_interrupt2": "1",
                "cpu_interrupt3": "1",
                "cpu_system": "27",
                "cpu_system1": "4",
                "cpu_system2": "3",
                "cpu_system3": "3",
                "cpu_user": "10",
                "cpu_user1": "1",
                "cpu_user2": "1",
                "cpu_user3": "1",
                "last_reboot_reason": "Маршрутизатор перезагрузился после нормального выключения.",
                "load_average_fifteen": "0,62",
                "load_average_five": "0,73",
                "load_average_one": "0,75",
                "mastership_priority": "мастер (по умолчанию)",
                "mastership_state": "мастер",
                "memory_buffer_utilization": "13",
                "memory_dram_size": "2010 МБ",
                "memory_installed_size": "(установлено 2048 МБ)",
                «модель»: «RE-VMX»,
                "slot": "0",
                "start_time": "2019-11-26 12:06:10 UTC",
                "status": "ОК",
                "up_time": "11 часов 46 минут 19 секунд"
            }
        },
        "ansible_net_serialnum": "VM5DDBEA932E",
        "ansible_net_system": "junos",
        "ansible_net_version": "17.1R1.8 ",
        "ansible_network_resources": {},
        «обнаруженный_interpreter_python»: «/ usr / bin / python»
    },
    "изменено": ложь
}

 Если вы присмотритесь, вы обнаружите, что я использую устройство vMX, вы можете определить, где эта информация?
 Что, если бы мы могли использовать эту и другую информацию для сбора более полезных данных о нашем маршрутизаторе и выполнять действия по предоставлению новой конфигурации в зависимости от собранных данных?
 Если модули Ansible - это инструменты в вашей мастерской, то playbook - это ваши инструкции, а ваш инвентарь хостов - ваше сырье.
 Первое пособие
 Playbooks выражены в YAML и состоят из одного или нескольких «пьес» в списке. Цель игры - сопоставить группу хостов с четко определенными ролями, представленными вещами, которые доступны для вызовов. На базовом уровне задача - это не что иное, как вызов доступного модуля.
 Создайте новый файл juniper.yml или что угодно и поместите в него следующее:
 ---
- хосты: все
  gather_facts: нет

  задачи:

  - имя: Получить конфигурацию
    junos_command:
      команды:
        - показать конфигурацию
 Пройдя сверху вниз, эта инструкция сообщает Ansible:
  хостов: все , использовать все хосты из инвентаря
  gather_facts: нет , пока не собирайте никаких фактов.Подробнее об этом позже.
  задач: , это список всех задач, которые я хочу, чтобы вы сделали.
  - имя: , это название задачи. Он начинается с  - , потому что это список, даже если он содержит только одну запись
  junos_command:  используйте этот модуль для этой задачи, например  -m junos_command . Этот модуль, как и большинство других, поддерживает набор параметров, которые вы можете увидеть здесь, и они находятся ниже!
  команды:  это список команд для выполнения
  - показать конфигурацию : это одна из команд
 Теперь запустите  ansible-playbook juniper.yml -i можжевельник-hosts.yml . Это запустит ваш playbook, используя все хосты в ранее определенном инвентаре  juniper-hosts.yml .
  $ ansible-playbook juniper.yml -i juniper-hosts.yml

Играть все] ********************************************** ************************************************* ************************************************* *********************

ЗАДАЧА [Получить конфигурацию] ******************************************** ************************************************* ************************************************* ********
[ВНИМАНИЕ]: платформа Linux на хосте 192.168.15.195 использует обнаруженный интерпретатор Python в / usr / bin / python, но будущая установка другого интерпретатора Python может
изменить это. См. Https://docs.ansible.com/ansible/2.9/reference_appendices/interpreter_discovery.html для получения дополнительной информации.

нормально: [192.168.15.195]

ВОСПРОИЗВЕДЕНИЕ ********************************************** ************************************************* ************************************************* *******************
192.168.15.195: ok = 1 изменено = 0 недоступно = 0 не удалось = 0 пропущено = 0 спасено = 0 игнорируется = 0

 Ну, это было весело, но.. здесь нет ничего полезного, кроме предупреждения! Фактически, Ansible успешно подключился к маршрутизатору и получил конфигурацию. Мы не просили его показать нам конфигурацию.
 Измените свой playbook так, чтобы он выглядел так:
 ---
- хосты: все
  gather_facts: нет

  задачи:

  - имя: Получить конфигурацию
    junos_command:
      команды:
        - показать конфигурацию
    зарегистрироваться: config

  - имя: Показать конфигурацию
    отладка: var = config
 Мы добавили дополнительную строку к первой задаче, регистр : config , которая сохраняет результат задачи в переменной с именем  config. Это имя может быть любым.
 Существует также дополнительная задача с именем  Show Config  с инструкцией  debug: var = config , которая выводит переменную config.
 Запустите playbook еще раз, как и раньше, и проверьте результат. Конечно, это будет зависеть от вашей конфигурации. На моем виртуальном сервере vMX, который почти пуст, и только с использованием DHCP для пары интерфейсов, результат был следующим.
  $ ansible-playbook можжевельник.yml -i можжевельник-hosts.yml

Играть все] ********************************************** *******************************

ЗАДАЧА [Получить конфигурацию] ******************************************** ******************
[ВНИМАНИЕ]: платформа linux на хосте 192.168.15.195 использует обнаруженный Python
интерпретатор в / usr / bin / python, но будущая установка другого интерпретатора Python
может это изменить. Увидеть
https://docs.ansible.com/ansible/2.9/reference_appendices/interpreter_discovery.html
за дополнительной информацией.

ок: [192.168.15.195]

ЗАДАЧА [Показать конфигурацию] ******************************************* ************************
ок: [192.168.15.195] => {
    "config": {
        "ansible_facts": {
            «обнаруженный_interpreter_python»: «/ usr / bin / python»
        },
        "изменено": ложь,
        «не удалось»: ложь,
        "stdout": [
            "## Последнее изменение: 2019-11-26 19:02:46 UTC \ nверсия 17.1R1.8; \ nsystem {\ n root-authentication {\ n encrypted-password \" $ 6 $ 5LBS / EfQ $ tL9utW2Aj4T56SfJUxdnVaF / .RIbaZ65keFn1SbCgOTi6r .LDiGt3FvvoP2WuxuuosVtx0RobNk67obTMeNgF. \ "; \ N} \ n скрипты {\ n неактивны: язык python; \ n} \ n логин {\ n пользователь admin {\ n uid 2000; \ n суперпользователь класса; \ n аутентификация {\ n зашифровано -password \ "$ 6 $ 9YynK9hD $ Is6rEd7WNnEYGF7q2MqQJoRU / 9vGjkQv7Qig.V2WT1905ShVlow4LXKeATM5HR8F1vTwROz2gUpF7z7eCJruo1 \ nsh}; \ nshlog} {\ nsh} \ nsh}; {\ n пользователь * {\ n любая чрезвычайная ситуация; \ n} \ n файл сообщений {\ n любое уведомление; \ n информация об авторизации; \ n} \ n файл интерактивных команд {\ n интерактивных команд любые; \ n} \ n} \ n} \ ninterfaces {\ n ge-0/0/1 {\ n unit 0 {\ n family inet {\ n dhcp; \ n} \ n} \ n} \ n ge-0/0/9 {\ n unit 0 {\ n family inet {\ n dhcp; \ n} \ n} \ n} \ n} "
        ],
        "stdout_lines": [
            [
                "## Последнее изменение: 2019-11-26 19:02:46 UTC",
                "версия 17.1R1.8; ",
                "система {",
                "root-authentication {",
                "зашифрованный пароль \" $ 6 $ 5LBS / EfQ $ tL9utW2Aj4T56SfJUxdnVaF / .RIbaZ65keFn1SbCgOTi6r.LDiGt3FvvoP2WuxuuosVtx0RobNk67obTMeNgF. \ ";",
                "}",
                "скрипты {",
                "неактивный: язык Python;",
                "}",
                "    авторизоваться {",
                "администратор пользователя {",
                "uid 2000;",
                "суперпользователь класса;",
                "            аутентификация {",
                "зашифрованный пароль \" $ 6 $ 9YynK9hD $ Is6rEd7WNnEYGF7q2MqQJoRU / 9vGjkQv7Qig.V2WT1905ShVlow4LXKeATM5HR8F1vTwROz2gUpF7z7eCJruo1 \ ";",
                "}",
                "}",
                "}",
                "    Сервисы {",
                "ssh;",
                "netconf {",
                "ssh;",
                "}",
                "}",
                "системный журнал {",
                "пользователь * {",
                "любая чрезвычайная ситуация;",
                "}",
                "файл сообщений {",
                "любое уведомление;",
                "информация об авторизации;",
                "}",
                "интерактивные команды файла {",
                "интерактивные команды любые;",
                "}",
                "}",
                "}",
                "интерфейсы {",
                "ge-0/0/1 {",
                "unit 0 {",
                "семейный инет {",
                "dhcp;",
                "}",
                "}",
                "}",
                "ge-0/0/9 {",
                "unit 0 {",
                "семейный инет {",
                "dhcp;",
                "}",
                "}",
                "}",
                "}"
            ]
        ],
        "предупреждения": [
            «Платформа Linux на хосте 192.168.15.195 использует обнаруженный интерпретатор Python в / usr / bin / python, но будущая установка другого интерпретатора Python может это изменить. См. Https://docs.ansible.com/ansible/2.9/reference_appendices/interpreter_discovery.html для получения дополнительной информации. "
        ]
    }
}

ВОСПРОИЗВЕДЕНИЕ ********************************************** *****************************
192.168.15.195: ok = 2 изменено = 0 недоступно = 0 не удалось = 0 пропущено = 0 восстановлено = 0 игнорируется = 0
 Я знаю, что мы все любим  show config | Набор дисплеев .Попробуйте добавить отображение : установите  в качестве дополнительного параметра  junos_command . Должно получиться вот так.
 junos_command:
      команды:
        - показать конфигурацию
      дисплей: установить

 Запустите playbook еще раз, и ваш результат должен быть таким, как ожидалось, если вы запустили его в Junos CLI.
 Следите за новостями, чтобы узнать, как настроить Juniper Junos с помощью Ansible.
 Mod The Sims - Venice Lagoon
 Новый мир с 4 индивидуальными карьерами, охватывающий три из множества островов Венецианской лагуны.
 Венеция: квартал среднего класса с домами у канала и магазинами
 Бурано: Район среднего класса с красочными домами, раскрашенными рыбаками, чтобы их было легче найти в тумане.
 Сант'Эразмо: сельскохозяйственный остров, посвященный выращиванию продуктов, которые ест Венеция.
 Характеристики:
 Рыба со своего двора в канале.
 Слушайте успокаивающий эффект волн и чаек
 Соседи рядом, и вы можете слышать, как они разговаривают за пределами
 В настоящей Венеции дороги и автомобили ограничены, но Sim Venice разрешает автомобили везде
 Призраки включены в загружаемый инвентарь Sim Martha Brewster (см. Комментарии пост 5 для получения дополнительной информации)
 Множество троп для дальнейшей рыбалки или получения удовольствия
 Живите в многолюдном городе или на полуизолированной ферме
 Индивидуальные задания, подходящие для вашего нового дома.(дополнительную информацию см. в комментариях к сообщениям 1-4)
 WA требуется
 Patch 2.3.33 или более поздняя
 Размер карты: большой
 Создатели: включены все основные источники создания растений, драгоценных камней и ошибок в основной игре
 Маршрутизация: все области проездной, за исключением некоторых мест рядом с руинами, Криминальной кроличьей норы и военной кроличьей норы.
 слоев: было использовано 12 слоев.
 Краска ландшафта: ни один блок не превышает рекомендуемого предела 8 цветов, установленного для использования краски ландшафта.
 Статистика лота:
 Всего:
 Жилой: 67
 Коммерческий: 26
 Венеция:
 Жилой: 26
 20x30 14
 30x40 1
 30x30 5
 20x40 6
 Пустой: 5
 Коммерческий: 22
 Пустой: 15x20 5
 Кроличьи норы: все включено, кроме закусочной (не соответствует тематике)
 Другое: тренажерный зал, библиотека, музей, кафе Флориан (продовольственный регистр), 4 парка, общественный бассейн
 Бурано:
 Жилой: 21
 (0 пусто лотов)
 20x20 21
 Коммерческий: 3
 Бизнес и журналистика Rabbithole, Park, Store (содержит реестры для универсального магазина и еды)
 Sant'Erasmo:
 Жилой: 20
 Все пустые
 60x60 5
 30x30 3
 30x40 3
 20x30 6
 20x40 1
 40x40 2
 Коммерческий: 1 Парк
 Карьера на заказ:
 (См. Комментарии, первые 4 сообщения для подробной информации)
 Гондольер
 Кружевница
 Рыбак в лагуне
 Стеклодув
 http: // i772.photobucket.com/albums/yy3/knightchaser/Sims3%20Venice%20Submit%20Pictures/Screenshot-480.jpg
 http://i772.photobucket.com/albums/yy3/knightchaser/Sims3%20Venice%20Submit%20Ps/ -4732.jpg
 http://i772.photobucket.com/albums/yy3/knightchaser/Sims3%20Venice%20Submit%20Pictures/Screenshot-4702.jpg
 Специальное предложение для новых жителей Венецианской лагуны:
 Это собственность хочешь слишком дорого? Вы перемещенный сим из Сансет Вэлли или Ривервью? Тогда воспользуйтесь этим специальным одноразовым предложением бесплатной недвижимости! Просто войдите в свой компьютер, нажмите «Ctrl + C», введите «testingcheatsenabled true», а затем введите «freerealestate true».Теперь вы сможете переместить свою семью в дом своей мечты! И если вы будете действовать быстро, вам также будет предоставлен доступ к бесплатным деньгам! Просто введите «motherlode», чтобы получить бонус на въезд от Венецианской торговой палаты. (Вышеупомянутые команды тестируют читы от EA. Они не являются модами. Поскольку размещение домов на одном участке с ракушками увеличивает стоимость участка выше стоимости пригодного для жилья дома, продолжайте и немного «обманите», чтобы попасть в дом.)
 Известные проблемы:
 1.Да, это большой мир, и далеко не каждый сможет в него сыграть. Если возникли проблемы, удалите некоторые из домов. Использование небольшой группы также помогает производительности.
 2. Расположение домов так близко друг к другу тоже съедает память. Вы можете изменить настройки графики, чтобы рендерить меньше объектов (в частности, «Расстояние прорисовки» и «Участки с высокой детализацией», либо удалить дома вокруг того, который вы выбрали для воспроизведения.
 3. CAW в настоящее время позволяет «чистым» вырезать только долины. ось x или y.Любая диагональ приведет к неровному порезу. Довольно неудобно, особенно для создания каналов с крутыми краями в отличие от плоских пляжей.
 4. У меня проблемы с памятью после возвращения из миров WA. Тем не менее, у меня такая же проблема с игрой в Sunset Valley, поэтому я не уверен, виновата ли Венецианская лагуна или нет. В любом случае используйте «Сохранить как» перед отъездом и во время отпуска, чтобы вы могли вернуться, если у вас также возникнут проблемы.
 5. Я не буду создавать версию этого мира, отличную от WA.
 6. По мере взросления CAW у меня может возникнуть соблазн вернуться в этот мир и переделать его. Поэтому, если вы играете и решаете, что вам что-то не нравится или вы не можете играть, оставьте отзыв и дайте мне знать, почему, а также, возможно, какие-либо предложения по улучшению игры.
 7. Башня, которая принадлежит площади Сан-Марко, не включена, потому что в настоящее время невозможно создавать мировые объекты для CAW. Построить его как много не получится, потому что это должно быть высокое (10-этажное) узкое здание, а хитрость для строительства такого высокого здания ужасно выглядит на узких зданиях.
 8. Стены каналов, используемые во Франции, выглядят великолепно, но они бывают только одного размера: слишком длинные. Поскольку мировые объекты нельзя изменить, я не смог уменьшить их и, следовательно, не смог их использовать. Я надеюсь, что это можно исправить в будущем.
 Q&A
 Я не могу извлечь файлы.
 Если при распаковке у вас возникла ошибка с одним из файлов, загрузите его второй раз. Иногда возникают проблемы с сетью, которые могут повредить файл в процессе загрузки. Вам нужно только повторно загрузить rar, на котором возникла ошибка.
 Как установить RAR-файл, состоящий из нескольких частей?
 Начните процесс un-rar с первым rar в наборе. Вам будет предложено указать местонахождение следующего рара. Введите место. Это будет сделано для каждого файла в наборе, даже если они находятся в одном месте.
 Какую программу я использую для извлечения rar?
 Есть несколько бесплатных программ, которые обрабатывают файлы rar.
 Ищете больше реализма?
 Пусть ваши симы будут ездить на велосипедах или мопедах. Чтобы получить мопед, нажмите «Ctrl + C» и введите «buydebug».Войдите в режим покупки, и вы увидите новую категорию со знаком вопроса «?». Мопед там.
 Почему там дороги? Я думал, в Венеции машины не допускаются.
 Я попытался удалить дороги в Венеции и Бурано, но столкнулся с двумя проблемами:
 1. Карта слишком большая, и все опаздывали на работу или в школу.
 2. Игра пыталась направить школьников самым непрямым путем, и они не добрались до школьной кроличьей норы до полудня.
 3. Недавно я узнал, что в Венеции действительно есть несколько дорог и машин.Видимо, они не учитывают этот маленький факт в телешоу о путешествиях.
 Как ловить рыбу в канале?
 Иногда, когда вы нажимаете на канал и приказываете своему симу ловить рыбу, он бежит к машине, едет на другую сторону канала и ловит рыбу оттуда. Это связано с тем, как игра определяет маршрут, и для меня это не имеет никакого смысла, поскольку место, в котором изначально находился сим, ближе к рыбе.
 Лучший способ обойти это - переместить сима в сторону канала, затем щелкнуть по прыгающей рыбе, ближайшей к ее стороне канала, и затем сказать ей, чтобы она ловила рыбу.
 Почему на острове Бурано нет пляжей?
 Остров веками был покрыт булыжником, а зелень встречается только в некоторых парках и в горшках. Поэтому никаких грязных или песчаных пляжей.
 Почему в сельской местности есть каналы?
 Потому что не все каналы заасфальтированы (посмотрите на канал Эри, чтобы увидеть хороший пример). На самом деле, мощение реки заставляет воду течь быстрее и увеличивает эрозию ниже по течению, поэтому в некоторых случаях на самом деле лучше углубить реку, чтобы сделать ее пригодной для судоходства (по сути, вырубить канал.Кроме того, чтобы соответствовать Мировой истории (см. Ниже), некоторые части Венеции все еще ждут, чтобы их освободили после столь долгого пребывания под водой.
 Мой сим идет не в ту кроличью нору для бизнеса и журналистики.
 Если вы подаете заявление о приеме на работу через газету или компьютер, он выберет ближайшую Кроличью нору. Если вы хотите перейти к другому B&J, щелкните нужную кроличью нору и выберите «Передать задание». Вы не потеряете ни свой прогресс, ни статистику коллег.
 Это работает с модами?
 Я без проблем управляю суперкомпьютером Nraas, карьерой и развитием истории.Я не пробовал использовать Awesomemod, но нет причин, по которым он не работает. Однако вы должны убедиться, что у вас установлены последние версии всех используемых модов.
 Это работает с Hels?
 Да.
 Нужно ли мне устанавливать CAW перед установкой Venice Lagoon?
 Нет, не знаешь.
 Нужно ли мне устанавливать WA для использования Венецианской лагуны?
 Да.
 Нужно ли мне устанавливать настраиваемый контент?
 Да и нет.
 Используется несколько нестандартных кроличьих нор, поэтому они не будут работать без объекта Rabbithole.Я использовал коврики Jynx's Rabbithole, но вы могли легко заменить объекты Мелиссамель или даже удалить пользовательские кроличьи норы и разместить объекты базовой игры. Если вы используете замену, вам нужно будет войти в «Редактировать игру» и отредактировать лот. Кроличьи норы для базовой игры, вероятно, не поместятся на тех же участках, что и нестандартные кроличьи норы, однако вместо них вы можете использовать несколько участков размером 60x60.
 Испанский балкон от Nanism и Glass Door от Lemoncandy являются декоративными, но если вы их не скачаете, ничего страшного не произойдет.Конечно, дома будут выглядеть не так красиво, но решать вам. Я имею в виду, если вам нужны уродливые окна и двери, пропустите эти загрузки. : D
 Миф о Венецианской лагуне:
 Давным-давно в Средиземном море была лагуна. Острова в этой лагуне были заселены отчаявшимися сельскими жителями, спасавшимися от воинственной эпохи, в которой они родились. Построенный ими город со временем превратился в великую нацию судостроителей и торговцев, которые правили соседними землями железным кулаком и снисходительной демократией.Однако с течением времени великая нация пришла в упадок и, будучи не чем иным, как болотом, перегруженным тяжелым цементом и зданиями, медленно погрузилась в волны, чтобы о ней забыли, падая со страниц истории в царство мифологии.
 Перенесемся на много десятилетий вперед, и мы познакомимся с довольно уникальной семьей из обычного городка Сансет Вэлли. Император Зла Леофрик, его брат Леофвин, его невестка Годива и племянник Вулфрик. Леофрик был безумным, ребячливым и эмоциональным.По своей прихоти он часто прибавлял к своему дому причудливые и довольно требовательные с архитектурной точки зрения способы. Леофвин, который также был Лидером Свободного Мира, постоянно беспокоился о своем младшем брате.
 Однажды Леофрик проснулся в панике. Когда он бежал в подвал, его худший кошмар сбылся: он был затоплен. Вода была везде.
 Леофвин и Годива пытались убедить его, что затопили не его подвал, а бассейн, который он построил рядом с домом.Большое окно позволяло видеть бассейн из подвала. Однако Леофрика это не утешило.
 На пресс-конференции он объяснил свой последний план. План всех планов - осушить его затопленный подвал, избавив мир от всей его воды! Держа плюшевого мишку и одетые в бледно-голубые плавательные шорты с желтыми утками, он продолжал разглагольствовать и восторгаться славой высшего мира, который он создаст, когда исчезнет опасность затопленных подвалов.
 Вулфрик проник на «Склад выдающихся граждан» и обнаружил планы запутанного и плохо сконструированного изобретения, которое собирались использовать, чтобы избавить мир от воды.Годива и Леофвин рассказали о планах вместе с несколькими учеными из научной лаборатории. В конце концов они поняли, как остановить злой план Леофрика.
 Но они опоздали. Взглянув в небо, они увидели красный лазер, нацеленный со спутника в океан. Вся вода стала исчезать. Ученые быстро реализовали свой план, и лазерный луч был отключен. Но не раньше, чем большая часть воды в мире оказалась заперта в полярных ледяных шапках.
 После этой близкой к катастрофе обнаружилось множество участков суши, которые когда-то были скрыты под водой.В том числе Венецианская лагуна.
 Сильно поврежденный годами под водой, он больше не относился к миру мифов, но теперь вернулся в реальность. Строительство было начато практически сразу по восстановлению его былой славы, но предстоит еще много работы. В каналах отсутствуют большие бетонные блоки, что приводит к неровным стенам, которые медленно ремонтируются. Внешние острова находятся в наихудшей форме, поскольку береговая линия причудливой формы и затопленные сельхозугодья плохо отражают величие, которое когда-то было одним из самых могущественных государств в мире.
 А как насчет Леофрика и его семьи? Они переехали в Венецию и теперь комфортно разместились в доме без бассейна. Лекарства Леофрика были увеличены в четыре раза, и Вулфрик пристально следит за своим дядей, чтобы его фантазии оставались немного менее фантастическими, чем раньше.
 Пользовательское содержимое:
 1. Коврики Rabbithole Rugs от Jynx:
 http://www.modthesims.info/d/435107
 Загрузите и извлеките знаки больницы, бизнеса, школы и армии.
 2. Испанские балконы - нанизм
 http://www.modthesims.info/download.php?t=385948
 3. Дверь со стеклом от lemoncandy
 http://www.modthesims.info/download.php?t= 373833
 Благодарности:
 Я хотел бы поблагодарить всех людей на форуме обратной связи с создателями и форуме CAW, которые помогли мне улучшить этот новый мир. Я также хотел бы поблагодарить Тваллана за ответы на мои вопросы на его форуме и за создание такого замечательного мода для карьеры.
 О LesterMartin - Cloudera Community
 Плюс: дешево.Минус: не масштабируется. Я знаю ... ты это уже знал! 😉 Кроме того, я не пытаюсь быть умным @ $$, но я имею в виду то, что говорю на https://twitter.com/LesterMartinATL/status/504004795557236736 об этих крошечных кластерах (да, 3 рабочих узла - это крошечные кластер). Кластер с 3 узлами может иметь смысл для некоторых проблем, но вы никогда не сможете сделать с ним что-либо в масштабе, и он наверняка не будет ориентирован на производительность для чего-либо, находящегося на границе того, что он может обрабатывать. Что касается вашей емкости 3 ТБ; Означает ли это, что каждый узел имеет 3 ТБ емкости, выделенной самому себе (необработанные 9 ТБ, но эффективные 3 ТБ с коэффициентом репликации 3), или что каждый блок имеет 1 ТБ? Я спрашиваю, потому что для таких вещей, как Terasort, мы также должны учитывать промежуточные данные задания (т.е. информация, перемещающаяся от картографов к редукторам (в данном случае это будет 500 ГБ), а также окончательный вывод обратно в HDFS; да еще 500гб. Промежуточные данные не хранятся в HDFS, но если входные и выходные данные таковы, что 500 ГБ теперь составляют 1 ТБ (вход + выход) и действительно будут 3 ТБ сами по себе, если оба из них настроены с коэффициентом репликации 3. Даже с коэффициент репликации 1, все это кажется мне проблематичным в этом маленьком кластере. Если у вас есть только 1 ТБ дискового пространства на каждом узле, то, конечно, это никогда не будет работать, как только что упоминалось.Даже если пространство не было проблемой, вам нужно будет запустить что-то вроде 3900 картографов, чтобы обработать это (если моя математика верна, разделив 500 ГБ на размер блока 128 МБ) плюс сброс редукторов, и это займет вечность на трех узлах. Прошло много лет с тех пор, как я регулярно запускал Terasort, но очень старая эвристика, которую я бы использовал, заключалась в том, что максимум 30 минут для кластера из 10 рабочих узлов, состоящего из блоков с 128 ГБ оперативной памяти и 10-12 дисков. Очевидно, что под рукой много переменных, и я не уверен, что просмотр вашего конкретного результата сразу же пролил бы свет на конкретную проблему, но я бы порекомендовал начать с малого и увеличивать масштаб.Запустите gen на 500 МБ и отсортируйте. Затем удвойте это количество до 1 ГБ, а затем удвойте до 2 ГБ, 4 ГБ и так далее, чтобы убедиться, что результаты вашего конкретного кластера имеют смысл по сравнению с последним запуском, и я считаю, что вы увидите хорошую картину. В конце концов, все это исчерпает мощность (также известную как узлы), но даст вам лучший тест. То есть, этот последний прогон хорошего размера даст вам число, которое следует сократить вдвое, если вы удвоите размер рабочих узлов! Удачи и счастливого Хадупинга!  ... Посмотреть больше
, как мы действовали и что мы нашли
 Листинг 1.1. Данные, отправленные через SSL приложением RATP для iOS (экземпляр 1)
 UTF8StringOfDataSentThroughSSL = {"p": ["kernel_task", "launchd",
 "UserEventAgent", "sbsettingsd", "wifid", "powerd" , "lockdownd",
 "mediaserverd", "mDNSResponder", "locationd", "imagent", "iaptransportd",
 "fseventsd", "fairplayd.N94", "configd", "kbd", "CommCenter" , "BTServer",
 "notifyd", "агрегированный", "networkd", "itunesstored", "apsd", "MyWiCore",
 "distnoted", "tccd", "filecoordination", "installd", " absinthed "," timed ",
" geod "," networkd_privile "," lsd "," xpcd "," accountsd "," notification_pro ",
" coresymbolicatio "," assetsd "," AppleIDAuthAgent "," dataaccessd " ,
 «SCHelper», «backboardd», «ptpd», «syslogd», «dbstorage», «SpringBoard»,
 «Facebook», «iFile_», «Messenger», «MobilePhone», «MobileVOIP»,
 «MobileSafari», «webbookmarksd», «eapolclient», «mobile_installat»,
 «AppStore», «syncdefaultsd», «sociald», «sandboxd», «R» ATP "," pasteboardd "],
" additional ": {" device_language ":" en "," country_code ":" FR ",
" adgoji_sdk_version ":" v2.0.2 "," device_system_name ":" iPhone
 OS "," device_jailbroken ": true," bundle_version ":" 5.4.1 ",
" vendorid ":" CECC8023-98A2-4005-A1FB-96E3C3DA1E79 "," allow_voip " ": false,
" device_model ":" iPhone "," macaddress ":" 60facda10c20 "," asid ":
" 496EA6D1-5753-40B2-A5C9-5841738374A2 "," bundle_identifier ":
" com.ratp .ratp "," system_os_version_name ":" iPhone OS "," имя устройства ":
" iPhone Джагдиша "," bundle_executable ":" RATP ",
" device_localized_model ":" iPhone "," openudid ":
" 9c7a916a1703745ded05debc8c3e97bedbc0bcdd "}," e ":
 {" 782EAF8A-FF82-48EF-B619-211A5CF1F654 ": [{" n ":" начало ",
"
 "z18", "} 13699"
 "z18": }}
 Листинг 1.2. Данные, отправленные через SSL с помощью приложения RATP для iOS (экземпляр 2)
 UTF8StringOfDataSentThroughSSL = {"s": ["fb210831918949520",
 "fb108880882526064", "evernote", "fbauth3", "fbauth" "fblogin",
 "fspot-образ", "fb308918024569", "fspot", "FSQ +
 pjq45qactoijhuqf5l21d5tyur0zosvwmfadyw0pvd4b434e + авторизированным",
 "FSQ + pjq45qactoijhuqf5l21d5tyur0zosvwmfadyw0pvd4b434e + ответить",
 "FSQ + pjq45qactoijhuqf5l21d5tyur0zosvwmfadyw0pvd4b434e + пост",
 "foursquareplugins", "квадратным", "fb86734274142", "fb124024574287414",
 "Instagram", "FSQ + kylm3gjcbtswk4rambrt4uyzq1dqcoc0n2hyjgcvbcbe54rj + разместить",
 "фб-мессенджеров", "fb237759
1655", "RunKeeperPro", "fb62572192129 ",
" fb76446685859 "," fb142349171124 "," soundcloud "," fb19507961798 ",
" x-soundcloud "," fb110144382383802 "," mailto "," spotify "," fb1348000 "9676259000 «fb109306535771», «tjc45
95», «twitter»,
 900 02 "ком.twitter.twitter-iphone "," com.twitter.twitter-iphone + 1.0.0 ",
" tweetie "," com.atebits.Tweetie2 "," com.atebits.Tweetie2 + 2.0.0 ",
" com.atebits.Tweetie2 + 2.1.0 "," com.atebits.Tweetie2 + 2.1.1 ",
" com.atebits.Tweetie2 + 3.0.0 "," FTP "," PPClient "," fb184136951108 "]}
 Справочник участника выставки RoyerComm 2019-Flip страницы электронных книг 151–176 | AnyFlip
 formulate ™ ВОРОНКИ
 FORMULATE FUNNELS
 Если вы ищете способ привлечь внимание и увлечь вашу аудиторию
 на выставке, специальном мероприятии или в постоянной среде,
 эти архитектурные конструкции из натяжной ткани FormulateTM разработаны, чтобы произвести впечатление .Воронки с универсальной формулой
 преобразуют любую среду за счет формы, ткани
 и освещения. Воронки Formulate имеют форму песочных часов, бывают высотой 20 футов, 16 футов,
 и 12 футов, имеют диаметр 8 дюймов вверху и 3 ½ дюйма в диаметре
 внизу. Воронки имеют прочное деревянное основание и внутреннюю поверхность фермы с серебристым покрытием
, что создает динамичную возвышающуюся структуру, привлекающую внимание
. Тканевая графика имеет молнию вверху и силиконовый край
 внизу для облегчения сборки.Акцентный светодиодный свет не входит в комплект, но может быть включен
 для добавления свечения в воронкообразные конструкции.
 Также доступны нестандартные размеры.
 ВОРОНА 16 '
 FUN-04
 ФОРМУЛЯЦИЯ | ВОРОНКИ 20 'ВОРОНКОВ 16' ВОРОНКИ 12 'ВОРОНКОВ
 FUN-01 FUN-02 FUN-03
 146 * Таблетки не включены. Структуры
 Formulate производятся в США.
 и ограниченная пожизненная гарантия на оборудование.
 TOWERS formulate ™
 FORMULATE TOWERS
 Сочетайте и сочетайте линейку башен FormulateTM, чтобы добавить архитектуру и драматизм
 к любому мероприятию или внутреннему пространству.Цилиндрические, прямоугольные и щитовые-
 Башни в форме
 бывают высотой 12 ', 10' и 8 'и 3' квадратными / диаметрами на
 вершинах и основаниях. Они сочетают в себе последние разработки в области технологии тканевого принта
 с алюминиевыми трубчатыми рамами, чтобы добавить объем, декор и скульптуру
 любому мероприятию, декорации, выставочному стенду или внутреннему пространству. Сформулируйте башни
 для внутреннего светодиодного освещения. Акцентный светодиодный светильник не входит в комплект,
, но может быть включен для добавления свечения в конструкции.
 Также доступны нестандартные размеры.
 12 ’FOUR 10’ FOUR 8 ’FOUR
 SIDED TOWER SIDED TOWER SIDED TOWER
 CYL-01 CYL-02 CYL-03
 12’ CYLINDER TOWER 10 ’CYLINDER TOWER 8’ CYLINDER TOWER FORMULATE | TOWERS
 CYL-02 CYL-03
 CYL-01
 Составные конструкции производятся в США 147
 и имеют ограниченную пожизненную гарантию на оборудование.
 formulate ™ TOWERS 10 'TOWER
 FORMULATE TOWERS TOWER-01 *
 Если вы ищете способ привлечь внимание и увлечь
 вашу аудиторию на выставке, специальном мероприятии или в постоянной среде
, эти Formulate ™ Натяжные ткани архитектурные конструкции
 созданы, чтобы произвести впечатление.
 Комбинируйте линейку башен Formulate, чтобы добавить архитектуру и драматизм к любому событию или внутреннему пространству. Цилиндрические, прямоугольные башни
 и щиты бывают высотой 12 ', 10' и 8 'и
 квадратными / диаметрами 3' на вершине и внизу.
 * вид сверху
 12 'SHIELD TOWER 10' SHIELD TOWER 8 'SHIELD TOWER
 SHD-TOWER-03 SHD-TOWER-02 SHD-TOWER-01
 НАДУВНЫЕ КОЛОННЫ
 Отличная отдельно стоящая надувная колонна для внутреннего и наружного использования и может быть настроен с вашей собственной графикой
.Полую пластиковую основу можно заполнить водой или песком для дополнительной устойчивости. Наземные колья продаются отдельно.
 ФОРМУЛЯЦИЯ | БАШНИ БОЛЬШИЕ НАДУВНЫЕ СРЕДНИЕ НАДУВНЫЕ МАЛЫЕ НАДУВНЫЕ КОЛОНКИ
 КОЛОННА КОЛОННА
 INF-COL-L INF-COL-M INF-COL-S
 148 * Монитор в комплект не входит.
 ПРОСМОТРЕТЬ НАШУ ПОЛНУЮ ЛИНИЮ ПОРТАТИВНЫХ ЭКСПОНАТОВ И ДИСПЛЕЙ
 В ПОРТАТИВНОМ КАТАЛОГЕ
 Стенды для баннеров, стр.2 Уличные дисплеи, стр.24
 Дисплеи HopupTM Tension Fabric, стр.38 Дисплеи EmbraceTM Push-Fit Fabric, стр.44
 Всплывающие дисплеи CoyoteTM, стр. 56 Акценты и аксессуары для дисплеев, стр.66
 149
 formulate ™ ARCHES
 FORMULATE ARCHES
 FormulateTM Arches добавляют архитектуру и дизайн любому мероприятие или интерьер! С легкостью создавайте и определяйте потрясающий вход, фокус или сцену
 на следующей выставке или мероприятии с помощью Formulate Arches.
 Formulate Arches сочетает в себе рисунки из эластичной ткани в стиле наволочки с изогнутыми алюминиевыми трубками; эти структуры super
 сделаны в США и разрушаются до доли своего размера.Также доступны нестандартные размеры.
 верхняя перспектива
 ARCH 01 12 ’
 ARCH-01
 Formulate Arch 01 имеет высоту 8 футов, ширину 11 ½ дюйма и почти 8 футов в глубину у основания
. В комплект входят два крепления для монитора, обращенные снаружи, что добавляет дополнительную возможность
 для отображения сообщений и брендинга. Показано в пространстве 12 футов.
 ФОРМУЛЯЦИЯ | ARCHES ARCH 02 10 ’ARCH 03 20’
 ARCH-02 ARCH-03
 Formulate Arch 02 имеет высоту 7 2⁄3 фута, пролет 9 ½ фута в ширину и почти 5 футов в глубину у основания.Показано, что Formulate Arch 03 имеет высоту 11 ½ ', ширину
 19 ½' в пространстве 10 '. и имеет глубину 8 футов в основании. Арка идеально вписывается в пространство острова
 размером 20 x 20 футов. Показано в пространстве 20 футов.
 150
 * Монитор в комплект не входит. Структуры
 Formulate производятся в США.
 и ограниченная пожизненная гарантия на оборудование.
 ARCHES formulate ™
 FORMULATE ARCHES
 вид сверху
 ARCH 04 30 футов
 ARCH-04
 FormulateTM Arch 04 имеет высоту более 13 футов, ширину 29 футов и глубину
 13 ½ дюймов в основании .Две ламинатные платформы закрепляют арку
, обеспечивая дополнительную устойчивость. Показано в пространстве 30 футов.
 верхняя перспектива
 ARCH 05 СКРУЧЕННАЯ ФОРМУЛЯЦИЯ | ARCHES
 ARCH-05 151
 Twisted Formulate Arch 05 имеет высоту 12 футов, ширину
 19 ½ дюймов и глубину 10 футов у основания. Скрученная форма создает уникальный стиль
. Показано в пространстве 20 футов.
 * Монитор в комплект не входит.
 КОНФЕРЕНЦ-СТЕНА formulate ™
 КОНФЕРЕНЦ-СТЕНА FORMULATE
 Если вы хотите создать полу-частную зону для встреч на выставке
, специальном мероприятии или во внутренней обстановке, конференц-стены FormulateTM
 из натяжной ткани легкие, стильные решения для вашего
 удовлетворения потребностей в пространстве.
 Эргономичные, C-образные, Chip-образные и Serpentine-
 стены с эргономичным дизайном сочетают в себе последние разработки в области тканевой печати
 с плавно изогнутыми 50-миллиметровыми алюминиевыми рамками для создания уединенных, уютных и стильных
 конференц-зон в любом пространстве.
 C-SHAPED WALL
 C-WALL
 Formulate C-Wall имеет высоту 7 футов в самой высокой точке
 и диаметр 7 футов 4 дюйма.
 Идеально подходит для небольшого стола и стульев или
 скамей для сидения. Зона мини-конференции
 сочетает в себе функциональность и яркость, чтобы создать стильное полу-личное пространство.
 ФОРМУЛЯЦИЯ | КОНФЕРЕНЦ-СТЕНА ЧИП-СТЕНА ЧИП-СТЕНА ЧИП-СТЕНА
 ЧИП-СТЕНА ЧИП-СТЕНА-02
 Стена Formulate Chip-Shaped Wall представляет собой форму картофельных чипсов Formulate Chip Wall 02 - это изогнутая конструкция конференции
 высотой 8 футов и имеет ширину 9 футов 3 дюйма. Это перегородка, которая составляет 6 футов 4 дюйма в высоту и 9 футов 5 дюймов в ширину. Это идеальная структура
 для создания полу-частной конференции / идеальная структура для создания полу-частной конференции /
 переговорная или проекционная стена в пространстве.зона для встреч или проекционная стена в пространстве.
 152 * Мебель не включена. Структуры
 Formulate производятся в США.
 и ограниченная пожизненная гарантия на оборудование.
 КОНФЕРЕНЦ-СТЕНА formulate ™
 КОНФЕРЕНЦ-СТЕНА SERPENTINE WALL
 C-WALL-02 S-WALL
 Автономный конференц-зал FormulateTM состоит из двух тканей. Стена Formulate Serpentine соединяет две стены C-образной формы с прозрачным тканевым навесом. создавать стильные получастные конструкции для создания многоцелевого дисплея в форме змеи.
 конференц-залов. Конференц-зал достаточно большой, чтобы вместить его. Змеиная стена идеально подходит для использования в качестве стены, разделяющей два
 небольшого стола и четыре стула. Conference Wall 02 - это 8'6-дюймовые зоны для мини-конференций и встреч. Formulate Serpentine
 имеет диаметр 9 футов. Мебель в комплект не входит. Стена имеет высоту 7 футов 7 дюймов и ширину 22 фута 10 дюймов - идеально подходит для использования на большом острове размером
 штук. Мебель не включена.
 СОЗДАЙТЕ ВИДЕОСТЕНЫ И КОМНАТЫ
 Прочные 50-миллиметровые алюминиевые рамы в сочетании с растягивающейся тканевой наволочкой на молнии создают плавную уникальную форму.
 Создавайте изогнутые стены и архитектурные конструкции, которые идеально подходят для выставок, мероприятий, корпоративной среды и интерьера
 мест.Имея множество вариантов, вы можете смешивать и сочетать с другими тканями Formulate, чтобы создать идеальную витрину, будку или среду
. Также доступны нестандартные размеры.
 ФОРМУЛЯЦИЯ ДЕРЕВЯННОГО ДОМА | КОНФЕРЕНЦ-СТЕНЫ
 TREEHOUSE-RM
 Formulate Tree House - это пространство цилиндрической формы, идеально подходящее для встреч
, графических дисплеев, проецируемых презентаций, театральной обстановки
 и многого другого. Дом на дереве имеет диаметр 15 футов, высоту 8 футов
 и имеет два дверных проема высотой 7 футов, которые способствуют движению транспорта через конструкцию.
 SURF TREE
 SURF-WALL TREE
 Formulate Surf Wall представляет собой C-образную мультимедийную систему Две C-образные конструкции сливаются вместе, образуя дисплей
 высотой 11 футов 4 дюйма и шириной 7 футов 7 дюймов . Форма дерева на этом скульптурном мультимедийном дисплее. Модель
 с органической изогнутой формой, поддерживаемой опорой Formulate Tree, имеет высоту 11 футов 4 дюйма и ширину 20 футов 6 дюймов. Ножки
 и крепление для монитора / телевизора, Surf The Formulate Tree включает в себя два крепления для монитора, которые можно использовать, поскольку
 выделяется в любом пространстве.мультимедийный дисплей.
 * Монитор и мебель в комплект не входят. 153
 модульных экспонатов ВВЕДЕНИЕ
 Hybrid Pro Modular
 Kit 03
 HP-K-03
 Hybrid Pro Modular Kit 03, стр. 160 Hybrid Pro Modular Kit 11, стр. 162
 154 Vector Frame Light Box, стр. 172
 ВВЕДЕНИЕ модульные экспонаты
 МОДУЛЬНЫЕ ВЫСТАВОЧНЫЕ СИСТЕМЫ
 Модульные выставочные системы и дисплеи предоставляют экспонентам сложные, индивидуально выглядящие экспонаты, которые выдерживают испытание временем и могут адаптироваться и развиваться от выставки к выставке
.Используя стандартизованные компоненты в качестве строительных блоков, модульные дисплеи
 часто можно перенастроить, чтобы они соответствовали пространствам разного размера и адаптировались к уникальным потребностям.
 Модульные дисплеи используются на выставках и мероприятиях, а также часто используются в качестве постоянных дисплеев
 в музеях, образовательных учреждениях и в розничной торговле.
 Многие из наших модульных выставочных систем сочетают алюминиевые экструзионные рамы с тканевой графикой push-
. Изготовленные в США модульные выставочные системы создаются опытными специалистами по сварке
 и металлообработкой.Графика печатается на новейших широкоформатных принтерах
, а вся графика изготавливается и обрабатывается вручную высококвалифицированными швейными мастерскими в США.
 Наше разнообразие модульных систем отображения предлагает дисплеи различных типов и размеров, от
 баннеров и световых коробов до настольных дисплеев, до 10-футовых и 20-дюймовых встроенных выставок,
 комплектов, а также островных выставок 20 на 20 футов комплекты. Акцентные элементы дисплея и аксессуары
, такие как зарядные станции, прилавки, мультимедийные киоски, освещение и многое другое, помогают добавить
 функциональности и завершить последние штрихи.
 ВЫБИРАЮЩИЕ ЭКСПОНАТЫ, ИЗГОТОВЛЕННЫЕ
 НАИМЕННО ПРОСТО.
 Hybrid Pro Modular Kit 19, стр.166
 Ферма Magellan Orbital Express, стр.203
 155
 hybrid pro ™ modular EXHIBIT KITS
 Стена с подсветкой
 HYBRID PRO KIT 01
 HP-K-K-K
 156 Все модульные дисплеи Hybrid Pro
 производятся в США и имеют ограниченную пожизненную гарантию на оборудование.
 КОМПЛЕКТЫ ДЛЯ ВЫСТАВКИ hybrid pro ™ modular
 HYBRID PRO MODULAR
 Сложный, поразительный внешний вид модульных экспонатов Hybrid Pro ™ выводит выставку
 на новый уровень.
 Серия Hybrid Pro Modular представляет собой набор модульных и реконфигурируемых задних стенок и стоек экспоната
 с прочными алюминиевыми рамками, плотно прилегающей тканевой графикой
 и высококлассными функциями, такими как столы, крепления для мониторов, внутреннее светодиодное освещение
 и Больше. Сложность деталей делает эти экспонаты невозможными не заметить.
 Универсальные встроенные модульные дисплеи 10 'x 20' Hybrid Pro, реконфигурируемые на версии 10 'x 10',
 увеличивают ценность и жизненный цикл выставки, а также инвестиции.Счетчики
 можно смешивать и согласовывать, и они также часто используются для приложений, не связанных с выставками; Качество
 похоже на мебель, изготовленную на заказ!
 Все рамки для дисплеев Hybrid Pro Modular качественно созданы и произведены в США.
 Вся графика на ткани для наволочек и наволочек производится в США, печатается на современных принтерах, сертифицированных по цвету G7, и обрабатывается вручную.
 МАКСИМАЛЬНО УВЕЛИЧИВАЙТЕ СВОИ ИНВЕСТИЦИИ
 И ВЛИЯНИЕ С МОДУЛЬНЫМ ДИСПЛЕЕМ HYBRID PRO
!
 10 'x 10' Дисплеи 10 'x 20' Экспонаты 20 'x 20' Островные комплекты
 157
 hybrid pro ™ modular 10 'EXHIBIT KITS
 HYBRID PRO 10' МОДУЛЬНАЯ ЗАДНЯЯ ЧАСТЬ
 Если вы серьезный экспонент стремясь произвести неизгладимое впечатление с помощью сложной многофункциональной выставки, модульная линия экспонатов, стоек и аксессуаров Hybrid ProTM
 поможет вам произвести большой фурор.Линия модульных экспонатов Hybrid Pro
 отличается прочными алюминиевыми профилированными рамами и простой в нанесении силиконовой краевой тканевой графикой.
 Освещенная стена KIT 02
 KIT 01 HP-K-02
 HP-K-01
 HYBRID PRO MODULAR | КОМПЛЕКТЫ ЭКСПОНАТОВ 10 'НАБОР СТЕНА с подсветкой 04
 КОМПЛЕКТ 03 HP-K-04
 HP-K-03
 158 простая в использовании графика на тканевой основе
 Все модульные дисплеи Hybrid Pro производятся в США
 и поставляются с ограниченная пожизненная гарантия на оборудование.
 КОМПЛЕКТ 05 10 'ЭКСПОЗИЦИОННЫЕ КОМПЛЕКТЫ hybrid pro ™ modular
 HP-K-05 Также доступны все комплекты Hybrid Pro Modular

 в аренду
 KIT 06
 HP-K-06
 Slot wall
 KIT 07 KIT 08 HYBRID PRO MODULAR | КОМПЛЕКТЫ ДЛЯ ВЫСТАВКИ 10 ФУТОВ
 HP-K-07 HP-K-08
 Столешницы Hybrid Pro
 доступны в четырех вариантах термоформования
 серебристо-черное красное дерево натуральное
 Счетчики представлены на стр.168
 * Мониторы в комплект не входят.159
 Счетчики на переднем плане продаются отдельно; см. варианты на стр. 168–169.
 hybrid pro ™ modular 20 'ЭКСПОНАТНЫЕ НАБОРЫ
 HYBRID PRO 20' MODULAR BACKWALLS
 Если вы серьезный экспонент, стремящийся произвести неизгладимое впечатление с помощью сложной, многофункциональной выставки, линейка экспонатов Hybrid ProTM Modular
, прилавки и аксессуары помогут произвести фурор. Линия модульных экспонатов Hybrid Pro отличается прочными алюминиевыми профилированными рамами
 и простой в нанесении силиконовой краевой тканевой графикой.
 Освещенная стена Освещенная стена
 KIT 09 KIT 10
 HP-K-09 HP-K-10
 HYBRID PRO MODULAR | КОМПЛЕКТЫ ЭКСПОНАТОВ 20 'Комплект для стен с подсветкой 12
 КОМПЛЕКТ 11 HP-K-12
 HP-K-11
 160 легко наносится, плотно прилегающая тканевая графика
 Все модульные дисплеи Hybrid Pro производятся в США
 и поставляются с ограниченная пожизненная гарантия на оборудование.
 КОМПЛЕКТ 13 20 'ЭКСПОНАТНЫЕ КОМПЛЕКТЫ hybrid pro ™ modular
 HP-K-13 Также доступны все комплекты Hybrid Pro Modular

 в аренду
 КОМПЛЕКТ 14
 HP-K-14
 Стенка паза Стенка паза
 KIT 15 KIT 16 HYBRID PRO MODULAR | 20-ФУТОВЫЕ КОМПЛЕКТЫ
 HP-K-15 HP-K-16
 Столешницы Hybrid Pro
 доступны в четырех вариантах термоформования
 Счетчики представлены на стр.168 серебристый черный красное дерево натуральный
 * Мониторы в комплект не входят. 161
 Счетчики на переднем плане продаются отдельно; см. варианты на стр. 168–169.
 hybrid pro ™ modular 20 'x 20' ВЫСТАВОЧНЫЕ КОМПЛЕКТЫ ISLAND
 Hybrid Pro ™ Модульные островные выставочные комплекты обеспечивают беспрецедентную динамику, которая усиливает и подчеркивает сообщение и бренд, но также
 максимизирует окупаемость инвестиций в выставку. Hybrid Pro Modular - это коллекция выставочных комплектов размером 20 x 20 дюймов и нестандартных решений.Сверхпрочный алюминий
 в сочетании с динамичной графикой создает изысканные, величественные и незабываемые островные пространства. Все экспонаты и графика Hybrid Pro Modular
 сделаны в США.
 Изометрический вид
 HYBRID PRO MODULAR | КОМПЛЕКТЫ ВЫСТАВОЧНЫХ ВЫСТАВОК ОСТРОВОВ 20 Х 20 ФУТОВ HYBRID PRO MODULAR KIT 17
 HP-K-17
 Привлекайте посетителей и рекламируйте свой бренд на высокой тканевой башне
 этой выставки. Модульный комплект Hybrid ProTM 17 содержит множество наворотов
, которые делают конструкцию идеальной для взаимодействия и демонстраций.Стильная алюминиевая фурнитура
 в сочетании с белыми ламинатными панелями, жесткой печатной графикой
 и графикой из эластичной ткани создают на выставочной площадке
 присутствие, которое просто потрясет!
 Башня имеет высоту 15 футов 9 дюймов и находится в углу площади
 размером 20 футов на 20 футов. Три демонстрационные / рабочие станции обеспечивают просторное рабочее место,
 для крепления мониторов спиной к спине для размещения телевизоров / ЖК-экранов, множество доступных хранилищ
 под ними и жесткую печатную графику, на которой можно разместить желаемые сообщения
.ЖК-мониторы и пол в комплект не входят.
 Вид сверху
 162 * Монитор в комплект не входит.
 ВЫСТАВОЧНЫЕ КОМПЛЕКТЫ ОСТРОВА 20 футов X 20 футов hybrid pro ™ modular
 Изометрический вид
 HYBRID PRO MODULAR KIT 18 HYBRID PRO MODULAR | КОМПЛЕКТЫ ВЫСТАВОК ОСТРОВОВ 20 Х 20 ФУТОВ
 HP-K-18
 Удивите своих клиентов современной островной структурой, в которой используется современная графика на ткани с принтом
. Hybrid ProTM Modular Kit 18 включает
, конструкцию квадратной формы высотой 11 футов 10 дюймов, которая поставляется с рядом функций
, которые дополняют и украшают.
 Гладкая алюминиевая фурнитура в сочетании с двухсторонней тканевой графикой
 позволяет информировать посетителей о желаемом бренде и сообщении. Дополнительная стойка регистрации
 и внутренняя стойка (часть арендуемого комплекта
) обеспечивают доступное и запирающееся хранение. Полы в комплект не входят.
 Вид сверху
 163
 hybrid pro ™ modular 20 'x 20' ВЫСТАВОЧНЫЕ КОМПЛЕКТЫ ISLAND
 Изометрический вид
 HYBRID PRO MODULAR | ВЫСТАВОЧНЫЕ КОМПЛЕКТЫ ISLAND 20 'X 20' HYBRID PRO MODULAR KIT 19
 HP-K-19
 Поднимитесь над конкурентами с высокими тканевыми башнями с графическим рисунком.Навесные мониторы, акцентное освещение
, открытая планировка помещения и полу-приватные зоны для встреч - вот лишь
 основных особенностей этого динамического дисплея. Hybrid ProTM Modular Kit 19 включает в себя четыре выдающихся стены
 высотой 15 футов 9 дюймов с двухсторонней плотно прилегающей тканью
 графика 8 дюймов, помогая сделать ваш бренд и сообщение на
 выше, чем остальные!
 Hybrid Pro Modular Kit 19 включает множество областей для отображения мультимедиа, телевизоры / ЖК-экраны
, два получастных переговорных алькова с изогнутыми заполнениями из матового плексигласа и
 небольшую кладовую в центре конструкции.Передняя стойка регистрации, ЖК-мониторы
 и пол не включены.
 Вид сверху
 164 * Монитор в комплект не входит.
 ВЫСТАВОЧНЫЕ КОМПЛЕКТЫ ОСТРОВА 20 футов X 20 футов hybrid pro ™ modular
 Изометрический вид
 HYBRID PRO MODULAR KIT 20 HYBRID PRO MODULAR | КОМПЛЕКТЫ ВЫСТАВОЧНЫХ ВЫСТАВОК ОСТРОВА 20 Х 20 ФУТОВ
 HP-K-20, вид сверху
 Доминируйте на выставочном зале с помощью экспоната в стиле контрфорса, в котором представлены сверхпрочные белые ламинированные деревянные конструкции с изогнутыми углами
, ткань 165
 графические стены, акценты и открытый центр идеально подходит для встреч и
 посадочных мест.Модульный комплект Hybrid ProTM 20 имеет высоту около 14 дюймов и имеет более восьми областей для отображения сообщений, мультимедиа и / или продуктов.
 Накладная круглая кольцевая структура размером 12 дюймов на 4 дюйма включает приобретенную одинарную
 или двустороннюю печатную графику наволочки, чтобы привлечь посетителей
 с вашим брендом и сообщением. Передняя стойка регистрации, ЖК-мониторы и пол
 не включены.
 * Монитор и мебель в комплект не входят.
 СЧЕТЧИКИ HYBRID PRO ™
 СЧЕТЧИКИ HYBRID PRO
 Все модульные счетчики Hybrid Pro ™ оснащены доступными дверцами для хранения и запирающимися дверцами.Печатная графика на ткани или жесткие панели заполнения
 позволят вам разместить сообщения и создать бренд. Выберите размер и форму стойки, которые лучше всего будут соответствовать вашей стене и пространству.
 Hybrid Pro Counter 01 Hybrid Pro Counter 02
 39,38 дюймов x 39,38 дюймов x 17,75 дюймов 70,88 дюймов x 39,38 дюймов x 23,63 дюймов d
 HPC-01 HPC-02
 - белый ламинатный шкаф с тканью - белый ламинатный шкаф с ткань
 изображение спереди, непрозрачное изображение или изображение с задней подсветкой спереди, непрозрачное изображение или изображение с задней подсветкой
 HYBRID PRO MODULAR | СЧЕТЧИКИ Hybrid Pro Counter 03 Hybrid Pro Counter 04
 39.
