Установка варочной плиты: как установить ее в столешницу своими руками? Монтаж и врезка варочной поверхности. Какой герметик использовать?

как установить ее в столешницу своими руками? Монтаж и врезка варочной поверхности. Какой герметик использовать?

В последнее время все чаще громоздкие плиты сменяются компактными варочными панелями, становящимися неотъемлемой частью кухонного гарнитура. Так как любую такую модель необходимо врезать в уже имеющуюся поверхность, гораздо разумнее изучить этот несложный процесс и осуществить все самостоятельно.

Особенности

Специфика установки варочной панели в столешницу во многом зависит от того, будет ли она электрической или газовой. Электрическая, как можно догадаться, должна располагаться недалеко от точки электросети. Обязательно учитываются как сечение кабеля, так и мощность ближайшей розетки. Нельзя также обойти своим вниманием и такую процедуру, как заземление металлических деталей.

Установление газовой поверхности немного сложнее, так как важно продумывать, как состыковать ее с газовой трубой.

Кроме того, требования техники безопасности категорически запрещают самостоятельное подключение газовых варочных поверхностей. Для проведения данной операции предстоит пригласить сотрудника специальных служб, который платно все и выполнит. Конечно же, можно попробовать установить все самостоятельно, но в этом случае придется ожидать не только серьезных санкций, но и возникновения реальной опасности для жизни обитателей всего дома. Кстати, санкции могут доходить вплоть до полного перекрытия газа и опечатывания вентиля.

Устанавливать и подключать электрическую плиту самостоятельно, безусловно, разрешается, но четко следуя имеющейся инструкции.

В том случае, когда у человека отсутствуют какие-либо навыки работы с электрическими устройствами, ему рекомендовано обращаться к специалистам. Если процесс установки будет проведен неправильно, то негативные последствия могут включать в себя не только нарушенную работу прибора, но также его поломку или даже выход из строя всей проводки в квартире.

Существует еще несколько нюансов, касательно подключения варочной поверхности. Например, максимально возможный зазор между панелью и столешницей составляет 1-2 миллиметра. Толщина самой столешницы должна соответствовать минимальной цифре, указанной в инструкции. Кроме того, расположение столешницы всегда выравнивается в зависимости от переднего края части кухонного гарнитура.

Нанесение разметки

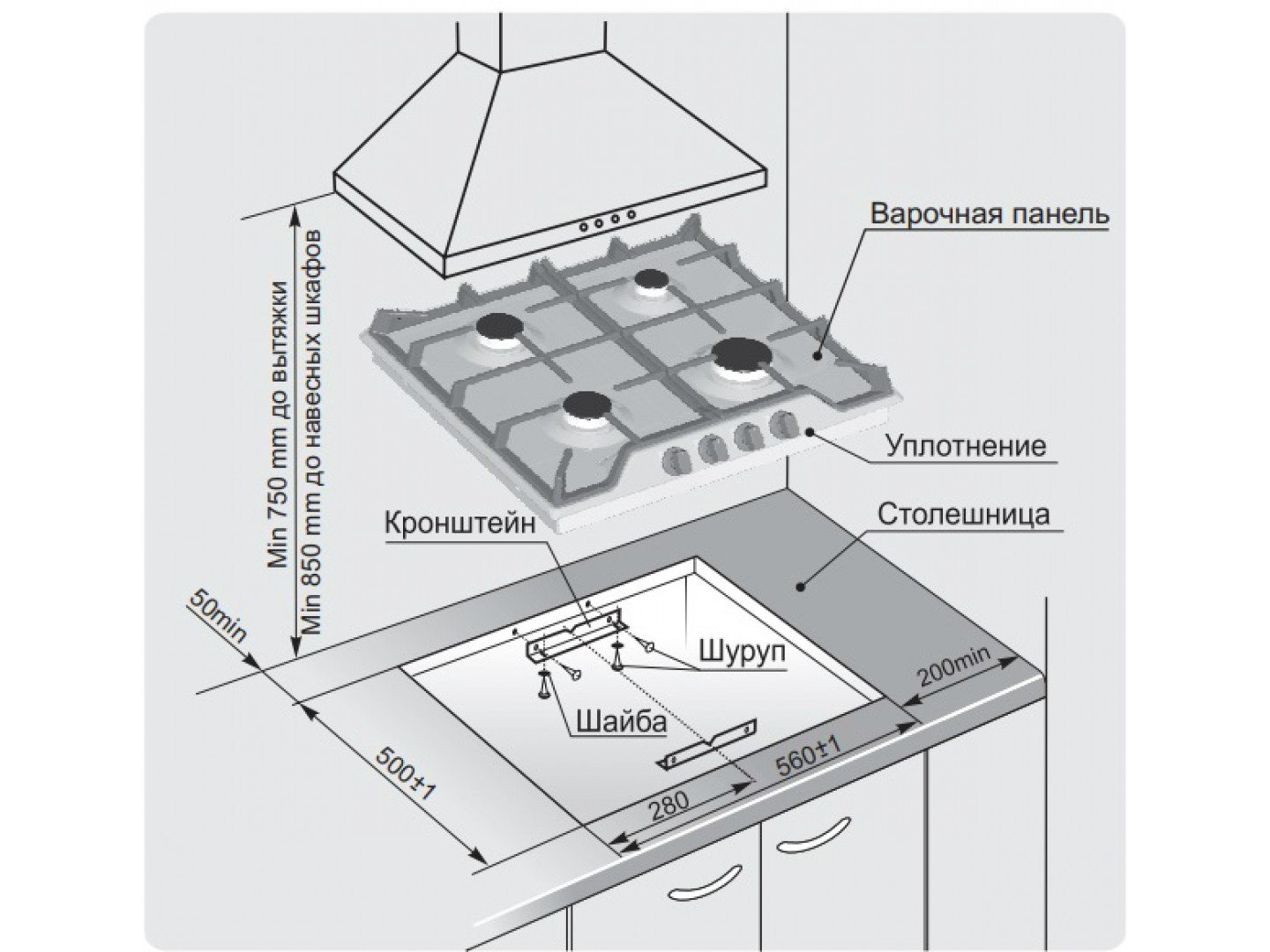

Врезка варочной поверхности начинается с выяснения размеров и нанесения их на столешницу. Как правило, параметры указываются в инструкции, прилагаемой к технике. Если же производитель не позаботился об этом, то просчитать все реально и самостоятельно. В первом варианте панель переворачивается, после чего обводится на плотном картоне или даже сразу на столешнице. Потребуются для этого линейка достаточной длины, карандаш и маркер.

Можно постараться самостоятельно определить место крепления.

Сперва на поверхность карандашом переносятся границы внутреннего пространства тумбы, на которой и разместится сама панель. Кстати, когда карандаш не дает возможности нанести яркую разметку, то разумно сперва приклеить малярный скотч, а после уже чертить. Следом определяется центр отверстия для корпуса. Для этого достаточно будет провести диагонали прямоугольника, который создают передняя и задняя части столешницы, и прорисованные границы тумбы.

В точке, где пересекаются диагонали, проводятся две линии, формирующие крест. Это значит, что одна должна идти параллельно краю столешницы, а вторая – перпендикулярно ему. На возникших линиях отмечаются размеры той части корпуса, что должна оказаться встроенной. Точные цифры либо определяются самостоятельно, либо же извлекаются из инструкции. Лучше, кстати, увеличить их на сантиметр или два для большего удобства.

Если через образовавшиеся отметки наносятся еще параллельные и перпендикулярные линии, то образуется прямоугольник. Он не только окажется ровно в центре, но и будет совпадать с той частью варочной поверхности, которая должна углубиться. Если между образовавшимися линиями и иными предметами сохраняется промежуток, предписанный изготовителем, то можно обводить фигуру маркером и переходить к следующей стадии.

Прорезание отверстия

Чтобы выпилить пространство для варочной поверхности, потребуется либо фрезерная машинка, либо электрический лобзик с мелкими зубцами, либо дрель.

Размер выреза к этому моменту уже должен быть определен, поэтому дальше необходимо двигаться по внутренней стороне прорисованного прямоугольника. В углах при помощи дрели с 8- или 10-миллиметровым сверлом создаются отверстия. Затем уже пилкой или шлифовальной машинкой обрабатываются прямые. При работе корпус устройства важно плотно фиксировать на столешнице.

В том случае, когда врезка проводится только при использовании дрели, порядок действий становится немного другим. Первый шаг остается тем же – 8-10-миллиметровым сверлом создаются отверстия изнутри прорисованного прямоугольника. Делать их следует так часто, насколько это возможно, чтобы фрагмент поверхности затем легко отломился. Грубые края получившихся выемок выравниваются по линии рашпилем или же пилкой, предназначенной для выполнения мелких работ по металлу или дереву. Основная цель данного этапа – максимально выровнять края.

Создав посадочное отверстие, уже можно врезать саму панель. Техника должна плавно встать на место и полностью закрыть дыру в столешнице. Убедившись, что все прошло гладко, конфорки следует на время убрать, а места среза отшлифовать при помощи наждачки или напильника. Деревянная столешница требует дополнительной обработки, препятствующей проникновению жидкости. Места среза предстоит обработать силиконом, нитролаком или герметиком. Пластиковый гарнитур в такой обработке не нуждается.

Монтаж

Монтаж варочной поверхности не представляет никакой сложности. Панель просто опускается в вырезанное отверстие и выравнивается при помощи измерительного прибора или же собственных глаз – смотреться все должно красиво и ровно. Если плита газовая, то шланг с накидной гайкой подводится еще до установки непосредственно панели. Отцентровав плиту, можно переходить к ее закреплению.

Герметизация

Уплотнительная лента наматывается еще перед размещением самого устройства. Сажать ее советуют согласно определенным правилам. Обычно уплотнитель идет в комплекте с варочной панелью и является самоклейкой: покрытой клеем, закрытой защитной пленочкой. Разъединять резинку и бумажную основу следует постепенно по мере стыковки с поверхностью, чтобы не спутать ее. Посадить уплотнитель требуется единым куском. Термолента должна следовать по периметру отверстия на лицевой стороне мебельного короба. Уголки обходятся поворотом, чтобы исключить любое разрезание ленты. Два конца прокладки должны в результате состыковаться так, чтобы не осталось никаких пробелов.

Некоторые производители предоставляют вместе с варочной поверхностью еще и алюминиевый уплотнитель. Как именно его устанавливать, написано в прилагаемой инструкции. Однако использование двухсторонней клейкой ленты специалистами не рекомендуется – при необходимости снять панель возникнут большие сложности, и она даже сможет поломаться. Нанесение герметика необходимо, чтобы предотвратить попадание воды внутрь столешницы во время ее использования. Это может быть либо акриловый раствор, либо же нитролак, который наносится тонким слоем на внутреннюю поверхность торцов отверстия.

Крепление

Чтобы правильно встроить варочную поверхность, ее необходимо закрепить снизу. Крепеж, представляющий собой совокупность саморезов и специальных пластинок-скоб, поставляющийся в комплекте, позволяет сразу же прикрепить панель к столешнице. Крепится устройство по четырем углам. Затягивать все придется плотно, чтобы не допустить возникновения щелей. Завершается процесс крепления возвращением на место всех прежде снятых деталей. После того как устройство удалось зафиксировать, необходимо острым инструментом обрезать все выступающие сверху излишки уплотнительной резинки. В целом встраивать самостоятельно данный вид техники является очень простой задачей.

Подключение

Подключение энергоносителя определяется в зависимости от того, относится ли панель к газовым или электрическим. Устройство на газе врезается в газовую магистраль, а электрическое – подсоединяется к уже имеющейся сети путем использования розетки и штепселя. Как уже было выше сказано, самостоятельно подключать газовую панель не следует, но вполне можно изучить последовательность шагов, чтобы понимать, что делает мастер. Первым делом гибкий шланг проходит через штуцер или сгон, чтобы присоединиться к газовому вентилю. В задней стенке мебели к этому моменту уже должно быть подготовлено отверстие для него.

Обязательно осуществляется проверка наличия ржиклеов, необходимых для подключения плиты к общей системе. Если они отсутствуют, то проводится оперативная установка. Гайка газового подвода присоединяется к плите. Важно не забыть в этот момент воспользоваться уплотнительным кольцом, который в большинстве случаев входит в комплект. Подсоединение газовой варочной поверхности сопровождается проверкой на отсутствие утечки газа. Сделать это довольно легко – достаточно покрыть стыки конструкции мыльным раствором. Если появятся пузырьки – это значит, что газ присутствует, их отсутствие говорит об обратном. Конечно же, характерным сигналом является и наличие неприятного запаха.

Что касается электрических плит, разные модели предлагают пользователем подключение провода как к обычной розетке, так и к электрическому щиту. В любом случае важно помнить, что плита потребляет большое количество энергии, а значит, имеющаяся в доме проводка должна соответствовать требованиям устройства во избежание каких-либо проблем.

Кстати говоря, нельзя не упомянуть и индукционную варочную панель, в последнее время набирающую популярность. Она работает на электричестве и может подключаться либо при помощи шнура и розетки, либо же специальных клемм, требующих подключения внешнего кабеля. В этом случае, чтобы активировать плиту, сперва придется убрать защитную крышечку с задней поверхности устройства, и пропустить сквозь нее внешний кабель. Следуя схеме, указанной в инструкции, шнур стыкуется с клеммной пластинкой. В случае наличия перемычки между нолем и заземлением ее предстоит удалить.

Обзор на индукционную варочную поверхность Siemens смотрите в следующем видео.

как установить ее в столешницу своими руками? Монтаж и врезка варочной поверхности.

Какой герметик использовать?

В последнее время все чаще громоздкие плиты сменяются компактными варочными панелями, становящимися неотъемлемой частью кухонного гарнитура. Так как любую такую модель необходимо врезать в уже имеющуюся поверхность, гораздо разумнее изучить этот несложный процесс и осуществить все самостоятельно.

Особенности

Специфика установки варочной панели в столешницу во многом зависит от того, будет ли она электрической или газовой. Электрическая, как можно догадаться, должна располагаться недалеко от точки электросети. Обязательно учитываются как сечение кабеля, так и мощность ближайшей розетки. Нельзя также обойти своим вниманием и такую процедуру, как заземление металлических деталей. Установление газовой поверхности немного сложнее, так как важно продумывать, как состыковать ее с газовой трубой.

Кроме того, требования техники безопасности категорически запрещают самостоятельное подключение газовых варочных поверхностей. Для проведения данной операции предстоит пригласить сотрудника специальных служб, который платно все и выполнит. Конечно же, можно попробовать установить все самостоятельно, но в этом случае придется ожидать не только серьезных санкций, но и возникновения реальной опасности для жизни обитателей всего дома. Кстати, санкции могут доходить вплоть до полного перекрытия газа и опечатывания вентиля.

Устанавливать и подключать электрическую плиту самостоятельно, безусловно, разрешается, но четко следуя имеющейся инструкции. В том случае, когда у человека отсутствуют какие-либо навыки работы с электрическими устройствами, ему рекомендовано обращаться к специалистам. Если процесс установки будет проведен неправильно, то негативные последствия могут включать в себя не только нарушенную работу прибора, но также его поломку или даже выход из строя всей проводки в квартире.

Существует еще несколько нюансов, касательно подключения варочной поверхности. Например, максимально возможный зазор между панелью и столешницей составляет 1-2 миллиметра. Толщина самой столешницы должна соответствовать минимальной цифре, указанной в инструкции. Кроме того, расположение столешницы всегда выравнивается в зависимости от переднего края части кухонного гарнитура.

Нанесение разметки

Врезка варочной поверхности начинается с выяснения размеров и нанесения их на столешницу. Как правило, параметры указываются в инструкции, прилагаемой к технике. Если же производитель не позаботился об этом, то просчитать все реально и самостоятельно. В первом варианте панель переворачивается, после чего обводится на плотном картоне или даже сразу на столешнице. Потребуются для этого линейка достаточной длины, карандаш и маркер.

Можно постараться самостоятельно определить место крепления. Сперва на поверхность карандашом переносятся границы внутреннего пространства тумбы, на которой и разместится сама панель. Кстати, когда карандаш не дает возможности нанести яркую разметку, то разумно сперва приклеить малярный скотч, а после уже чертить. Следом определяется центр отверстия для корпуса. Для этого достаточно будет провести диагонали прямоугольника, который создают передняя и задняя части столешницы, и прорисованные границы тумбы.

В точке, где пересекаются диагонали, проводятся две линии, формирующие крест. Это значит, что одна должна идти параллельно краю столешницы, а вторая – перпендикулярно ему. На возникших линиях отмечаются размеры той части корпуса, что должна оказаться встроенной. Точные цифры либо определяются самостоятельно, либо же извлекаются из инструкции. Лучше, кстати, увеличить их на сантиметр или два для большего удобства.

Если через образовавшиеся отметки наносятся еще параллельные и перпендикулярные линии, то образуется прямоугольник. Он не только окажется ровно в центре, но и будет совпадать с той частью варочной поверхности, которая должна углубиться. Если между образовавшимися линиями и иными предметами сохраняется промежуток, предписанный изготовителем, то можно обводить фигуру маркером и переходить к следующей стадии.

Прорезание отверстия

Чтобы выпилить пространство для варочной поверхности, потребуется либо фрезерная машинка, либо электрический лобзик с мелкими зубцами, либо дрель. Размер выреза к этому моменту уже должен быть определен, поэтому дальше необходимо двигаться по внутренней стороне прорисованного прямоугольника. В углах при помощи дрели с 8- или 10-миллиметровым сверлом создаются отверстия. Затем уже пилкой или шлифовальной машинкой обрабатываются прямые. При работе корпус устройства важно плотно фиксировать на столешнице.

В том случае, когда врезка проводится только при использовании дрели, порядок действий становится немного другим. Первый шаг остается тем же – 8-10-миллиметровым сверлом создаются отверстия изнутри прорисованного прямоугольника. Делать их следует так часто, насколько это возможно, чтобы фрагмент поверхности затем легко отломился. Грубые края получившихся выемок выравниваются по линии рашпилем или же пилкой, предназначенной для выполнения мелких работ по металлу или дереву. Основная цель данного этапа – максимально выровнять края.

Создав посадочное отверстие, уже можно врезать саму панель. Техника должна плавно встать на место и полностью закрыть дыру в столешнице. Убедившись, что все прошло гладко, конфорки следует на время убрать, а места среза отшлифовать при помощи наждачки или напильника. Деревянная столешница требует дополнительной обработки, препятствующей проникновению жидкости. Места среза предстоит обработать силиконом, нитролаком или герметиком. Пластиковый гарнитур в такой обработке не нуждается.

Монтаж

Монтаж варочной поверхности не представляет никакой сложности. Панель просто опускается в вырезанное отверстие и выравнивается при помощи измерительного прибора или же собственных глаз – смотреться все должно красиво и ровно. Если плита газовая, то шланг с накидной гайкой подводится еще до установки непосредственно панели. Отцентровав плиту, можно переходить к ее закреплению.

Герметизация

Уплотнительная лента наматывается еще перед размещением самого устройства. Сажать ее советуют согласно определенным правилам. Обычно уплотнитель идет в комплекте с варочной панелью и является самоклейкой: покрытой клеем, закрытой защитной пленочкой. Разъединять резинку и бумажную основу следует постепенно по мере стыковки с поверхностью, чтобы не спутать ее. Посадить уплотнитель требуется единым куском. Термолента должна следовать по периметру отверстия на лицевой стороне мебельного короба. Уголки обходятся поворотом, чтобы исключить любое разрезание ленты. Два конца прокладки должны в результате состыковаться так, чтобы не осталось никаких пробелов.

Некоторые производители предоставляют вместе с варочной поверхностью еще и алюминиевый уплотнитель. Как именно его устанавливать, написано в прилагаемой инструкции. Однако использование двухсторонней клейкой ленты специалистами не рекомендуется – при необходимости снять панель возникнут большие сложности, и она даже сможет поломаться. Нанесение герметика необходимо, чтобы предотвратить попадание воды внутрь столешницы во время ее использования. Это может быть либо акриловый раствор, либо же нитролак, который наносится тонким слоем на внутреннюю поверхность торцов отверстия.

Крепление

Чтобы правильно встроить варочную поверхность, ее необходимо закрепить снизу. Крепеж, представляющий собой совокупность саморезов и специальных пластинок-скоб, поставляющийся в комплекте, позволяет сразу же прикрепить панель к столешнице. Крепится устройство по четырем углам. Затягивать все придется плотно, чтобы не допустить возникновения щелей. Завершается процесс крепления возвращением на место всех прежде снятых деталей. После того как устройство удалось зафиксировать, необходимо острым инструментом обрезать все выступающие сверху излишки уплотнительной резинки. В целом встраивать самостоятельно данный вид техники является очень простой задачей.

Подключение

Подключение энергоносителя определяется в зависимости от того, относится ли панель к газовым или электрическим. Устройство на газе врезается в газовую магистраль, а электрическое – подсоединяется к уже имеющейся сети путем использования розетки и штепселя. Как уже было выше сказано, самостоятельно подключать газовую панель не следует, но вполне можно изучить последовательность шагов, чтобы понимать, что делает мастер. Первым делом гибкий шланг проходит через штуцер или сгон, чтобы присоединиться к газовому вентилю. В задней стенке мебели к этому моменту уже должно быть подготовлено отверстие для него.

Обязательно осуществляется проверка наличия ржиклеов, необходимых для подключения плиты к общей системе. Если они отсутствуют, то проводится оперативная установка. Гайка газового подвода присоединяется к плите. Важно не забыть в этот момент воспользоваться уплотнительным кольцом, который в большинстве случаев входит в комплект. Подсоединение газовой варочной поверхности сопровождается проверкой на отсутствие утечки газа. Сделать это довольно легко – достаточно покрыть стыки конструкции мыльным раствором. Если появятся пузырьки – это значит, что газ присутствует, их отсутствие говорит об обратном. Конечно же, характерным сигналом является и наличие неприятного запаха.

Что касается электрических плит, разные модели предлагают пользователем подключение провода как к обычной розетке, так и к электрическому щиту. В любом случае важно помнить, что плита потребляет большое количество энергии, а значит, имеющаяся в доме проводка должна соответствовать требованиям устройства во избежание каких-либо проблем.

Кстати говоря, нельзя не упомянуть и индукционную варочную панель, в последнее время набирающую популярность. Она работает на электричестве и может подключаться либо при помощи шнура и розетки, либо же специальных клемм, требующих подключения внешнего кабеля. В этом случае, чтобы активировать плиту, сперва придется убрать защитную крышечку с задней поверхности устройства, и пропустить сквозь нее внешний кабель. Следуя схеме, указанной в инструкции, шнур стыкуется с клеммной пластинкой. В случае наличия перемычки между нолем и заземлением ее предстоит удалить.

Обзор на индукционную варочную поверхность Siemens смотрите в следующем видео.

как установить ее в столешницу своими руками? Монтаж и врезка варочной поверхности.

Какой герметик использовать?

В последнее время все чаще громоздкие плиты сменяются компактными варочными панелями, становящимися неотъемлемой частью кухонного гарнитура. Так как любую такую модель необходимо врезать в уже имеющуюся поверхность, гораздо разумнее изучить этот несложный процесс и осуществить все самостоятельно.

Особенности

Специфика установки варочной панели в столешницу во многом зависит от того, будет ли она электрической или газовой. Электрическая, как можно догадаться, должна располагаться недалеко от точки электросети. Обязательно учитываются как сечение кабеля, так и мощность ближайшей розетки. Нельзя также обойти своим вниманием и такую процедуру, как заземление металлических деталей. Установление газовой поверхности немного сложнее, так как важно продумывать, как состыковать ее с газовой трубой.

Кроме того, требования техники безопасности категорически запрещают самостоятельное подключение газовых варочных поверхностей. Для проведения данной операции предстоит пригласить сотрудника специальных служб, который платно все и выполнит. Конечно же, можно попробовать установить все самостоятельно, но в этом случае придется ожидать не только серьезных санкций, но и возникновения реальной опасности для жизни обитателей всего дома. Кстати, санкции могут доходить вплоть до полного перекрытия газа и опечатывания вентиля.

Устанавливать и подключать электрическую плиту самостоятельно, безусловно, разрешается, но четко следуя имеющейся инструкции. В том случае, когда у человека отсутствуют какие-либо навыки работы с электрическими устройствами, ему рекомендовано обращаться к специалистам. Если процесс установки будет проведен неправильно, то негативные последствия могут включать в себя не только нарушенную работу прибора, но также его поломку или даже выход из строя всей проводки в квартире.

Существует еще несколько нюансов, касательно подключения варочной поверхности. Например, максимально возможный зазор между панелью и столешницей составляет 1-2 миллиметра. Толщина самой столешницы должна соответствовать минимальной цифре, указанной в инструкции. Кроме того, расположение столешницы всегда выравнивается в зависимости от переднего края части кухонного гарнитура.

Нанесение разметки

Врезка варочной поверхности начинается с выяснения размеров и нанесения их на столешницу. Как правило, параметры указываются в инструкции, прилагаемой к технике. Если же производитель не позаботился об этом, то просчитать все реально и самостоятельно. В первом варианте панель переворачивается, после чего обводится на плотном картоне или даже сразу на столешнице. Потребуются для этого линейка достаточной длины, карандаш и маркер.

Можно постараться самостоятельно определить место крепления. Сперва на поверхность карандашом переносятся границы внутреннего пространства тумбы, на которой и разместится сама панель. Кстати, когда карандаш не дает возможности нанести яркую разметку, то разумно сперва приклеить малярный скотч, а после уже чертить. Следом определяется центр отверстия для корпуса. Для этого достаточно будет провести диагонали прямоугольника, который создают передняя и задняя части столешницы, и прорисованные границы тумбы.

В точке, где пересекаются диагонали, проводятся две линии, формирующие крест. Это значит, что одна должна идти параллельно краю столешницы, а вторая – перпендикулярно ему. На возникших линиях отмечаются размеры той части корпуса, что должна оказаться встроенной. Точные цифры либо определяются самостоятельно, либо же извлекаются из инструкции. Лучше, кстати, увеличить их на сантиметр или два для большего удобства.

Если через образовавшиеся отметки наносятся еще параллельные и перпендикулярные линии, то образуется прямоугольник. Он не только окажется ровно в центре, но и будет совпадать с той частью варочной поверхности, которая должна углубиться. Если между образовавшимися линиями и иными предметами сохраняется промежуток, предписанный изготовителем, то можно обводить фигуру маркером и переходить к следующей стадии.

Прорезание отверстия

Чтобы выпилить пространство для варочной поверхности, потребуется либо фрезерная машинка, либо электрический лобзик с мелкими зубцами, либо дрель. Размер выреза к этому моменту уже должен быть определен, поэтому дальше необходимо двигаться по внутренней стороне прорисованного прямоугольника. В углах при помощи дрели с 8- или 10-миллиметровым сверлом создаются отверстия. Затем уже пилкой или шлифовальной машинкой обрабатываются прямые. При работе корпус устройства важно плотно фиксировать на столешнице.

В том случае, когда врезка проводится только при использовании дрели, порядок действий становится немного другим. Первый шаг остается тем же – 8-10-миллиметровым сверлом создаются отверстия изнутри прорисованного прямоугольника. Делать их следует так часто, насколько это возможно, чтобы фрагмент поверхности затем легко отломился. Грубые края получившихся выемок выравниваются по линии рашпилем или же пилкой, предназначенной для выполнения мелких работ по металлу или дереву. Основная цель данного этапа – максимально выровнять края.

Создав посадочное отверстие, уже можно врезать саму панель. Техника должна плавно встать на место и полностью закрыть дыру в столешнице. Убедившись, что все прошло гладко, конфорки следует на время убрать, а места среза отшлифовать при помощи наждачки или напильника. Деревянная столешница требует дополнительной обработки, препятствующей проникновению жидкости. Места среза предстоит обработать силиконом, нитролаком или герметиком. Пластиковый гарнитур в такой обработке не нуждается.

Монтаж

Монтаж варочной поверхности не представляет никакой сложности. Панель просто опускается в вырезанное отверстие и выравнивается при помощи измерительного прибора или же собственных глаз – смотреться все должно красиво и ровно. Если плита газовая, то шланг с накидной гайкой подводится еще до установки непосредственно панели. Отцентровав плиту, можно переходить к ее закреплению.

Герметизация

Уплотнительная лента наматывается еще перед размещением самого устройства. Сажать ее советуют согласно определенным правилам. Обычно уплотнитель идет в комплекте с варочной панелью и является самоклейкой: покрытой клеем, закрытой защитной пленочкой. Разъединять резинку и бумажную основу следует постепенно по мере стыковки с поверхностью, чтобы не спутать ее. Посадить уплотнитель требуется единым куском. Термолента должна следовать по периметру отверстия на лицевой стороне мебельного короба. Уголки обходятся поворотом, чтобы исключить любое разрезание ленты. Два конца прокладки должны в результате состыковаться так, чтобы не осталось никаких пробелов.

Некоторые производители предоставляют вместе с варочной поверхностью еще и алюминиевый уплотнитель. Как именно его устанавливать, написано в прилагаемой инструкции. Однако использование двухсторонней клейкой ленты специалистами не рекомендуется – при необходимости снять панель возникнут большие сложности, и она даже сможет поломаться. Нанесение герметика необходимо, чтобы предотвратить попадание воды внутрь столешницы во время ее использования. Это может быть либо акриловый раствор, либо же нитролак, который наносится тонким слоем на внутреннюю поверхность торцов отверстия.

Крепление

Чтобы правильно встроить варочную поверхность, ее необходимо закрепить снизу. Крепеж, представляющий собой совокупность саморезов и специальных пластинок-скоб, поставляющийся в комплекте, позволяет сразу же прикрепить панель к столешнице. Крепится устройство по четырем углам. Затягивать все придется плотно, чтобы не допустить возникновения щелей. Завершается процесс крепления возвращением на место всех прежде снятых деталей. После того как устройство удалось зафиксировать, необходимо острым инструментом обрезать все выступающие сверху излишки уплотнительной резинки. В целом встраивать самостоятельно данный вид техники является очень простой задачей.

Подключение

Подключение энергоносителя определяется в зависимости от того, относится ли панель к газовым или электрическим. Устройство на газе врезается в газовую магистраль, а электрическое – подсоединяется к уже имеющейся сети путем использования розетки и штепселя. Как уже было выше сказано, самостоятельно подключать газовую панель не следует, но вполне можно изучить последовательность шагов, чтобы понимать, что делает мастер. Первым делом гибкий шланг проходит через штуцер или сгон, чтобы присоединиться к газовому вентилю. В задней стенке мебели к этому моменту уже должно быть подготовлено отверстие для него.

Обязательно осуществляется проверка наличия ржиклеов, необходимых для подключения плиты к общей системе. Если они отсутствуют, то проводится оперативная установка. Гайка газового подвода присоединяется к плите. Важно не забыть в этот момент воспользоваться уплотнительным кольцом, который в большинстве случаев входит в комплект. Подсоединение газовой варочной поверхности сопровождается проверкой на отсутствие утечки газа. Сделать это довольно легко – достаточно покрыть стыки конструкции мыльным раствором. Если появятся пузырьки – это значит, что газ присутствует, их отсутствие говорит об обратном. Конечно же, характерным сигналом является и наличие неприятного запаха.

Что касается электрических плит, разные модели предлагают пользователем подключение провода как к обычной розетке, так и к электрическому щиту. В любом случае важно помнить, что плита потребляет большое количество энергии, а значит, имеющаяся в доме проводка должна соответствовать требованиям устройства во избежание каких-либо проблем.

Кстати говоря, нельзя не упомянуть и индукционную варочную панель, в последнее время набирающую популярность. Она работает на электричестве и может подключаться либо при помощи шнура и розетки, либо же специальных клемм, требующих подключения внешнего кабеля. В этом случае, чтобы активировать плиту, сперва придется убрать защитную крышечку с задней поверхности устройства, и пропустить сквозь нее внешний кабель. Следуя схеме, указанной в инструкции, шнур стыкуется с клеммной пластинкой. В случае наличия перемычки между нолем и заземлением ее предстоит удалить.

Обзор на индукционную варочную поверхность Siemens смотрите в следующем видео.

Как правильно установить варочную панель на столешницу.

Встраиваемая техника, варочная панель, как правильно установить варочную панель, полезные советы.

Очень красиво и по-современному смотрится на кухне варочная поверхность. Итак, Вы купили варочную поверхность. Как же теперь врезать варочную панель в столешницу своими руками? Возможно ли это сделать самостоятельно и какие есть в этом деле тонкости и рекомендации?

Итак, Вы решили сэкономить и установить варочную поверхность своими руками и не вызывать сборщика мебели, то эта статья для Вас!

Установить варочную поверхность не так и сложно, но, как и в любом деле, есть свои тонкости. Самое главное иметь под рукой необходимый инструмент, желание и не много терпения.

Современные варочные панели могут быть зависимыми (т.е. установка варочной панели производится только в комплексе с зависимым духовым шкафом) или независимыми (при этом подключение независимой варочной панели производится автономно) .

Зависимая варочная панель подключается через духовку, а управляются оба компонента при помощи сенсорной панели или обычных регуляторов, расположенных на поверхности. Зависимая варочная панель располагается над духовым шкафом, как в конструкции привычной кухонной плиты.

Не зависимая варочная панель может устанавливаться куда угодно по желанию клиента главное, чтоб она не нарушала основные правила установки варочных панелей.

Также варочные панели подразделяются по способу нагрева на: газовые и электрические.

Газовая варочная поверхность

При покупке газовой варочной поверхности, при самостоятельной установке, вам нужно тщательно проверить правильность всех соединений, так как это опасно для вашей жизни, поэтому лучше вызвать специалиста, который сможет подключить вам вашу варочную поверхность к природному газу. Бывают такие ситуации, когда варочную поверхность невозможно установить из-за того что газовая труба проходит слишком далеко от стены и как результат размер столешницы и варочной панели, вам не позволят это сделать. Предусмотрите это.

Электрическая варочная поверхность

С электрической варочной панелью все гораздо проще достаточно соблюдать правила электробезопасности и осторожности работы с электроприборами. При покупке варочной поверхности вы должны внимательно отнестись к размерам самой варочной поверхности.

Установка варочной поверхности

Какой инструмент понадобится для установки варочной панели? Инструмента потребуется не много, а именно:

• дрель или дрель-шуруповерт;
• шуруповерт;
• лобзик электрический;
• карандаш;
• рулетка;
• измерительный уголок;
• пара разводных ключей;
• плоская и крестовая отвертки.

Вот такой инструмент необходим для врезки и установки варочной поверхности.

Установку варочной панели можно разделить на несколько отдельных видов работ.

Первое – это осуществление правильной врезки варочной поверхности в столешницу.

Второе – что потребуется сделать, собственно подключение варочной панели к газу или электричеству.

И так приступим. Первым делом всегда нужно ознакомиться с документацией, которая идет вместе с варочной панелью. Там всегда есть примерная инструкция и схема врезки для варочной поверхности. Исходя из тех размеров, которые рекомендует производитель, варочной поверхности, вам будет необходимо сделать пропил в столешнице. Хотя производители и предоставляют в документации с варочной поверхностью инструкцию для вырезки, ее точность все равно следует проверить.

Для того чтобы врезать варочную поверхность в кухонную столешницу, нужно нанести разметку по которой и будет выпиливаться технологическое отверстие.

Обычно варочную поверхность врезают над специальным рабочим столом, в который потом, будет установлен духовой шкаф.

Там где будет установлена варочная поверхность, от края столешницы, который прилегает к стене, отмеряем от 50 до 75 мм. Производитель рекомендует стандартно 50 мм, но в не которых случаях это не возможно сделать, так как или проходит газовая труба, либо это пожелание хозяев. При чем отмеряем и ставим метки в двух и по ним проводим карандашом сплошную линию, по этой линии и будет производится пил столешницы. Еще раз проверяем расстояние от края столешницы до линии в нескольких местах, руководствуясь выражением семь раз отмерь один раз отрежь!

Теперь когда у нас есть первая линия, мы можем приступить к дальнейшей разметки поверхности. Конечно же сколько, мастеров, столько и способов но я обычно делаю так, снизу столешницы вдоль стенки ставлю линейку и отчерчиваю на край столешницы линию с одной стороны и потом с другой, потом продолжаю ее с помощью измерительного уголка, так чтобы она вышла на верхнюю часть столешницы, таким образом я точно знаю края внутренних стенок рабочего стола.

Потом с помощью все того же уголка провожу эти линии до пересечения с первой линией. Проверяю угол пересечения между этими линиями, он должен быть равен 90 градусов. После этого от первой линии вдоль этих линий нужно отмерить расстояние равное 490 мм и поставить метки, вдоль которых мы и проведем линию параллельную первой.

Но это еще не все, поскольку мы разметили только две вдоль, которых будет идти пил. Теперь измеряем расстояние между линиями, которые мы вывели снизу оно может отличаться в размерах, но примерно равно 576 мм, а у нас ширина должна быть равна 560 мм. Теперь из 576 вычитаем 560 и полученное значение делим пополам. Получается, что с каждой стороны во внутрь надо отступить по 8 мм и провести линию, с каждой стороны.

Теперь контур, по которому мы будем вырезать готов. Еще раз проверяем на соответствие все размеры, проверяем диагонали, они должны быть одинаковые. В углах высверливаем отверстия, чтобы в них свободно проходила пилка лобзика.

Подключение варочной поверхности

После того как всё сделано, можно подключать электрическую варочную панель к электричеству. Для этого воспользуйтесь проводом для однофазного тока — три жилы на четыре квадратных миллиметров каждая. Для этого используется кабель ПВС 3 х 4 и специальная розетка на 32А. В большинстве квартир одна фаза, поэтому необходимо поставить перемычки, согласно схеме, ниже. При трехфазном воспользуйтесь проводом 5 х 2,5 мм².

Технология встраивания газовой поверхности такая же, но необходимо кроме провода обеспечить герметизацию газового шланга.

Популярность: 1 925 просм.

Установка варочной панели — это удобный и практичный вариант для вашей кухни. Таким образом, вы сможете существенно сэкономить место, что весьма актуально для стандартных небольших кухонь отечественных хрущевок. К тому же, варочные панели работают по такому же принципу, как и массивные плиты — так почему бы не заменить их на более удобный вариант. Важно отметить, что установка варочной панели в столешницу — совершенно несложный процесс и справиться с ним сможет любой, кто имеет определенный набор инструментов.

Для того, чтобы разобраться в процессе установки и грамотно воплотить его в жизнь, стоит предметнорассмотреть каждый из этапов ремонтных работ.

Создание отверстия

Те, кто когда-то сталкивался с подобными работами должны знать, что нет ничего сложного в том, чтобы установить варочную панель в столешницу. Видео об этой работе, которое находится в конце статьи — реальное подтверждение этому. Для того, чтобы выделить все нюансы установки, стоит рассмотреть процесс детально.

• Первое, что вы должны знать перед установкой столешницы — это ее размеры, что позволит избежать возможных ошибок при замерах. Для того, чтобы самостоятельно их сделать, необходимо ееперевернуть и определить ширину и длину с помощью рулетки;
• Делаем разметку на столешнице. Она должна соответствовать параметрам варочной панели;
• С помощью электрического лобзика просверливаем отверстие, с которого и будем начинать вырезать. Для того, чтобы срез не крошился — лучше использовать лобзик с мелкими зубьями.

Процесс герметизации

Срезы, которые образовались после пропила, стоит обработать герметиком. Это необходимо, чтобы столешница не разбухла, а также, чтобы в нее не попала грязь.

Важно! Для уплотнения кромки вы всегда можете использовать алюминиевую ленту. Помимо своих основных защитных качеств, она сможет защитить столешницу от резкого перепада температур. Уделите особое внимание выбору уплотнителя, так как от этого зависит сохранность внешнего вида столешницы и ее функциональность.

От того, какую варочную панель приобрели — электрическую или газовую — будет зависеть и способ установки. Рассмотрим отдельно оба варианта.

Как подсоединить электрическую панель?

Спрос на электрические панели неизменно высок. Этот факт легко объяснить тем, что такие устройства весьма надежны, качественны и долговечны. Все же, если такой плите и предстоит ремонт, то ее без проблем можно отсоединить и отнести в мастерскую.

Перед тем, как начать встраивать электрическую варочную панель, ее необходимо перевернуть и положить на столешницу. С внутренней стороны плиты будет нарисована обратная схема подсоединения. Будьте особо внимательны, если вам предстоит работать с подключением плиты самостоятельно. Здесь важносоединить провода правильно.

В том случае, если для подключения электрической панели есть отдельный провод щита, то нет необходимости в вилке и розетке. Просто подсоедините провод и установите панель в столешницу. После этого она будет полностью готова к работе.

Как подсоединить газовую панель?

Изначально стоит обратить внимание на то, каким образом крепится панель. Установите ее в столешницу, затем выровняйте и закрепите. Для этого внизу модели предусмотрены специальные скобы и включите электрический провод в розетку.

Важно! Перед самостоятельным подключением газа вам непременно стоит ознакомиться с основными правилами безопасности. Газ должен быть перекрытым. Убедитесь в этом и только после, подсоединяйте варочную поверхность к трубе с помощью гибкого шланга.

В гайки стоит положить паронитовые прокладки. Затем, откройте газ и включите конфорки для того, чтобы проверить прочность соединения и устранить возможные утечки газа. Для удобства проверки используйте газовый анализатор.

Правила установки варочной панели над духовым шкафом

Индукционная варочная панель имеет множество положительных характеристик. Среди них:

Как видите, преимуществ у такого варианта масса. Поэтому совсем неудивительно, что вам также захотелось установить такого рода плиту у себя дома. Как это сделать правильно? Установка варочной панели над духовкой имеет определенную последовательность и правила. Для того, чтобы более подробно разобраться в этом вопросе, стоит рассмотреть все особенности установки панели.

• Если вы приступили к такому процессу, как установка индукционной варочной панели над духовым шкафом, то должны знать, что он должен быть оснащен принудительной вентиляцией и системой охлаждения;
• Помните, что крепление должно производиться на идеально ровной поверхности. В противном случае, могут возникнуть деформации, которые нарушат правильную работу варочной плиты.

Порядок установки

1. Возьмите короткие тупые шурупы и привинтите 4 пружины в отверстия, которые расположены по бокам устройства;
2. Вставляем варочную панель в кухонный модуль, выравниваем ее и слегка нажимаем на центр — это обеспечит максимально ровную установку;
3. Если она имеет боковые профиля, то после того, как вы вставите ее в кухонный модуль необходимо вставить 4 крепежных крюка. Обратите внимание на то, чтобы шурупы центровочных пружин оставались доступными.

Важно! При установке варочной панели над духовым шкафом, электрическое подключение и встраивание самого шкафадолжно производиться отдельно. Этогонеобходимо придерживаться исходя из правил Техники безопасности при работе с электричеством.

Перед тем, как подсоединять электрику необходимо проверить:

• состояние розетки: она должна быть заземлена и соответствовать всем техническим нормам и стандартам;
• соответствует лирозетка необходимому напряжению при подключении;
• соответствует ли розетка штепсельной вилке.

Помните, что установка варочной панели в столешницу своими руками или установка панели над духовым шкафом, требует от вас предельной внимательности. Вы непременно должны учитывать большое количество требований, которые помогут вам грамотно, быстро и качественно установить ее. Руководствуясь вышеописаннымиинструкциями, вам не нужно будет привлекать специалистов для проведения этой операции.

До того, как будет осуществлено подключение, стоит тщательно проверить напряжение и частоту тока в розетке и соответствию всем установленным нормам для проведения безопасной самостоятельной установки панели.

Установка варочной панели своими руками — испытание на прочность как новичка, так и матерого мастера. Варочная панель — альтернатива габаритной кухонной плиты. Она выполняет те же функции, но занимает меньше места. Сегодня разбираемся, как не сойти с ума в процессе монтажа.

Как самому установить варочную панель? Обязательные правила установки

Как правило, изделие монтируется над духовкой. В столешнице проделывают отверстие подходящих габаритов и прибор ставят сверху. Когда каждый метр на счету, можно ли над посудомойкой их устанавливать или без столешницы?

Виды варочных панелей

Газовая

Электрическая

Комбинированная

Панель может быть:

• газовой;
• электрической;
• индукционной;
• комбинированной.

Каждая из них может быть:

• зависимая;
• независимая.

К первым относят приборы, которые могут функционировать только комплексно с духовым шкафом.

Управление осуществляется при помощи панели, установленной на шкафу, — очень редко она находится на варочной панели.

ВАЖНО! Не все варочные поверхности и духовые шкафы можно использовать вместе. Порой даже изделия от одного и того же производителя несовместимы.

Ко вторым относятся варочные панели, предполагающие наличие собственной панели управления. Они полностью независимы от духового шкафа: это предполагает полный комфорт и размещение в любом уголке кухни.

Это позволяет размещать их отдельно, в отличие от зависимых.

Популярные бренды

Принцип установки от разных производителей остается одинаковым. Ниже перечисляем бренды, что не подведут.

Модель	Описание
Electrolux (Электролюкс) EHG 96341 FK	Материал: стеклокерамика. Габариты: 59 x 52 см. Номинальная мощность: 6,6 кВт.
	Материал: стеклокерамика. Габариты: 60 x 51 см. Номинальная мощность: 7,2 кВт.
	Материал: закаленное стекло. Габариты: 10.2 x 73.3 x 50 см. Номинальная мощность: 5,9 кВт.
	Материал: стеклокерамика. Габариты: 60 x 51 см. Номинальная мощность: 6 кВт.
	Материал: стеклокерамика. Габариты: 59.5 x 51 см. Номинальная мощность: 6.8 кВт.
	Материал: стеклокерамика. Габариты: 59 x 52 см. Номинальная мощность: 6.5 кВт.
	Материал: стеклокерамика. Габариты: 58.3 x 51.3 см. Номинальная мощность: 7.6 кВт.
Мидеа MC-HF602	Материал: стеклокерамика. Габариты: 59.0 x 52.0 x 5.5 см. Номинальная мощность: 6 кВт.

Правильная установка: этапы

Электрическая панель

Модели с электроподжигом из стеклокерамики радуют удобством. Если сборка хорошая, то изделие не потребует ремонта еще долго. Однако при поломке поверхности отсоединение будет максимально простым. Электроварочную вполне можно снять самостоятельно и отвезти в ремонт.

Приступим к встраиванию. Общий алгоритм:

• Поставьте электрическую панель на столешницу, переверните и, согласно схеме, подсоедините. Для удобства производители размещают инструкцию на обратной стороне изделия. Подключение требует внимательности — в случае ошибки управление конфорками и температурой нагрева будет невозможным.
• После этого можно перевернуть панель и монтировать ее в отверстие. Проверьте исправность включения и нагрева. Панель полностью готова к работе.

Процесс установки самостоятельно не является сложным. В особенности для тех, кто когда-либо делал ремонт или выполнял строительные работы. Подробній алгоритм:

1. Определите размеры. Перед установкой необходимо изучить инструкцию. В ней есть схематическое изображение, где указаны размеры установки и как правильно установить панель. Это ускоряет процесс и минимизирует возможные ошибки при замерах и монтаже.
2. Замеры можно произвести самостоятельно. Для этого нужно повернуть панель обратной стороной и, используя рулетку, измерить необходимые параметры. Будьте внимательны: глубина установки обуславливается местом монтажа.
3. Определитесь с отступами. В инструкции указаны минимальные отступы от краев столешницы, поэтому не рекомендуем делать их меньше. Это может стать причиной повреждения края и необходимости его ремонта. Можно только увеличивать размер.
4. Сделайте разметку на столешнице на базе замеров варочной плиты. Чтобы монтаж был точным и простым, обеспечьте стойкость разметки. Если нарисовать ее мелом, линии будут стираться, а это будет создавать неудобства во время установки. Рекомендуем приклеить полоски бумажного скотча, а уже на него нанести разметку.
5. Сделайте вырез. На этом этапе нужно просверлить отверстие на месте, где будет начинаться вырез. С помощью электрического лобзика вырежьте по контуру верхнюю часть столешницы. Для ровного среза, используйте острую пилку, предусматривающую мелкие зубья. В идеале рекомендуется применять ручной фрезер, а закругление углов реализовать фрезой. При этом срезы нужно шлифовать. После проделанной процедуры образуются опилки, которые лучше сразу собрать пылесосом.
6. Примерьте варочную поверхность. Проверьте правильность выреза и примерьте панель. Это позволит убедиться в том, что можно приступать к следующим этапам.

Шаг 1 — Размечаем на столешнице место, где будет находиться варочная панель

Пропиливание отверстия

Для монтажа понадобятся электродрель и электролобзик. Если их нет, то придется приобрести либо взять в аренду, поскольку без них не обойтись.

ВАЖНО! Структура стеклокерамической поверхности довольно хрупкая, поэтому при установке нужно быть максимально аккуратным и внимательным, а также объективно оценить, стоит ли делать монтаж самостоятельно или лучше отдать дело в руки опытных мастеров. Если все-таки решились сделать все своими руками, тогда двигаемся дальше.

Покупая варочную панель, будет удобно параллельно делать индивидуальный заказ на изготовление мебели. Можно просто сообщить мебельщикам замеры устройства и они сделают вырез сами. Это самый простой и удобный способ установки (тогда можно сразу переходить к пункту уплотнения/герметизации).

Шаг 2 — Вырезаем отверстие в столешнице Шаг 4 — Размещаем панель на отверстие

Уплотнение и правильная герметизация

Чтобы продлить эксплуатационный период столешницы и защитить ее от преждевременного износа, необходимо использовать силиконовый герметик или нитролак. Такая обработка предотвращает попадание влаги и грязи. Также для этих целей прекрасно подойдет самоклеящийся уплотнитель (уплотнительная лента).

Наклеивается он сверху таким образом, чтобы края встроенной модели ложились на него. Алюминиевая лента — одна из альтернатив герметизации и уплотнения. Это лучший вариант, так как он защищает столешницу от температурных перепадов. Благодаря качественному уплотнителю изделие прослужит долгие годы без ремонта.

Шаг 7 — Подключаем варочную панель к газовой трубе. В зависимости от типа встраиваемой панели, меняется способ подсоединения

Газовая панель

В инструкции есть информация о том, как изделие крепится. Поместите панель в столешницу, выровняйте ее по краю, затем закрепите. Как правило, в комплект входят специальные скобы, при помощи которых производится крепление. Затем включите электрический провод в розетку.

Осталось только подключить газ. Сначала перекройте газ, а после подключите варочную панель к трубе при помощи гибкого шланга. Гайки оснастите паронитовыми прокладками. Можно включать газ. Удостоверьтесь, что в местах соединения нет участков, образующих утечку. Чтобы проверить это, намыльте их мылом. Утечки нет, если пена не пузырится и наоборот.

При наличии газового анализатора можно воспользоваться им.

Розетка для варочной панели: где установить?

Перед тем как установить технику, лучше перенести розетку под столешницу. Это обеспечит максимальное удобство при использовании и добавит эстетики внешнему виду — ни розетки, ни вилки не будет заметно. Также необходимо сделать отверстие, через которое будет проходить провод на пути к электрической сети.

ВАЖНО! Если все-таки разметили под варочную панель и духовой шкаф, рекомендуется обзавестись вытяжкой.

И снова фото-урок по монтажу. На этот раз мне в руки попалась газовая варочная панель от компании Hansa. Неплохая, кстати, фирма, имел многолетний опыт общения с плитой данной компании (правда электрической) — только приятные воспоминания.

Дизайн у данной панели достаточно оригинальный — мне понравилось — на матовом стекле закреплены как бы отдельно стоящие конфорки…

Прилагается и инструкция. Приведу изображения, касающиеся установки. первая схеме, на мой взгляд, достаточно бесполезная.

Вторая схема имеет значительно большее практическое значение. Ей и будем руководствоваться. Правда, в полной мере это сделать не получилось, ввиду особенностей проекта кухни. Но об этом по ходу.

Берем столярный угольник и переносим эти размеры на столешницу. Сдвигать панель на соседний короб из-за особенностей проекта было нельзя, поэтому я просто максимально отодвинул ее от стены (в результате, вместо рекомендованных 100 мм, у меня получилось 80 мм).

Следующий шаг — высверливание углов разметки сверлом на 8 и соединения их прямыми резами с помощью электролобзика (пилку лучше использовать с обратным зубом — резы с лицевой стороны получаются просто исключительные)

Так как панель должна заходить на стенку короба, то сам короб я вынул и сделал на его боковой стенке сантиметровый вырез. Кстати, после установки плиты в столешницу выяснилось, что делал я это зря слева она тоньше примерно на 4-5 мм и не выходит за толщину столешки. Но, руководствуясь предыдущим опытом, я сделал именно так заранее.

В инструкции про следующий шаг ничего не сказано, но я всегда силиконю торцы из ЛДСП в местах врезок техники. Этот случай не стал исключением.

Теперь беремся за саму варочную панель. Переворачиваем ее (стараясь, чтобы рассыпавшиеся при этом конфорки — их можно снять заранее))) и наклеиваем по периметру пенистую изолирующую ленту (она прилагается в комплекте)

Теперь нам требуется помощь профессионала, а именно, газовщика, чтобы тот произвел подключение. Самому это делать запрещено. Но урок надо дописывать, поэтому я плиту поставлю, а потом все разберу на место)).

Нам остается запихать плиту в вырезанную нишу, выровнять ее и прикрутить ее специальными зажимами.

Инструкция видит данный процесс следующим образом:

Правда ширина столешницы не позволила сделать как на схеме, а именно, поместить один край зажима в вырез на плите, а второй на столешку…

Но на степени фиксации это сказалось не сильно… В результате у вас должно получиться так:

Кстати, данная вытяжка для функционирования автоподжига требует подключения к розетке.

Крепление варочной панели к столешнице

Установка варочной панели

Современные мебельные гарнитуры для кухни компонуются встроенной техникой, которая работает от электричества или газа. Варочные поверхности и духовые шкафы устанавливаются раздельно. Встраиваемые модели – полноценные агрегаты, которые будут работать и без кухонных гарнитуров. Работу по установке бытовой техники можно выполнить самостоятельно, но необходимо разобраться, какие типы варочных устройств существуют и как крепить варочную панель к конструкции столешницы.

Разновидности варочных поверхностей

Оборудование бывает электрическим, газовым или совмещенным. Монтажные работы, независимо от модели устройств, осуществляются по одним и тем же общим правилам по крепежу, установке и креплению варочной панели.

Газовые

Самостоятельная работа по установке газовой панели требует ответственного подхода. В процессе следует с точностью соблюдать правила безопасности по выполнению работ с газовым оборудованием. Если при поверке газовая компания обнаружит нарушения, будет выписан штраф.

Электрические

Оборудование, работающее от электричества, удобно в эксплуатации и долговечно.  При правильно выполненном монтаже устройство будет служить на протяжении длительного времени. В случае поломки техника без труда демонтируется, и ее можно осмотреть и доставить в мастерскую для ремонта.

Пошаговая инструкция по установке

Для установки электрических встраиваемых приборов потребуется электророзетка 220 V. Желательно произвести ее установку заранее и выбрать наиболее подходящее месторасположение до установки гарнитура. Электрическая розетка должна быть размещена ниже встраиваемой техники. Благодаря соблюдению этого правила исключается попадание на нее брызг воды и жира в процессе приготовления пищи.

Инструменты

Для встраивания в новый мебельный комплект понадобится набор инструментов, чтобы проделать отверстия в корпусе и столешнице:

• дрель;
• электролобзик;
• строительный нож;
• рулетка;
• набор отверток;
• газовый ключ;
• пассатижи;
• прибор измерения напряжения в электрической сети.

Читайте также:  Как отремонтировать крепление крышки ноутбука

Крепеж

В комплектацию входят крепежные элементы, они прикрепляются в соответствии с инструкцией. Монтаж к столешнице производится после подготовки отверстий. Крепеж варочной панели производят в следующей последовательности:

1. Прокладывают уплотнитель.
2. Устанавливают варочную панель, она должна опираться на столешницу.
3. В нижней части затягивают крепежные планки.
4. При помощи ножа отрезают выступающие части уплотнительного материала.

Подготовка панели к установке

Варочную панель перед установкой следует распаковать и проверить наличие всех крепежных элементов. Электрическую панель можно подключить в сеть, чтобы проверить ее работоспособность.

Разметка столешницы и вырезание отверстия

В столешнице нужно вырезать проем, в соответствии с габаритами встраиваемого устройства. Более подробная инструкция прилагается заводом-производителем. Рекомендуется изготовить макет из картона, если он не входит в комплект.

Ход работ:

1. Макет устанавливают на поверхность стола и обводят карандашом. 1-2 мм между посадочной корпусной частью и краем стола – зазор, который между ними необходимо соблюсти.
2. Для тщательной разметки нужно подготовить карандаш и линейку. Если столешница изготовлена из прессованных опилок, а верхний слой задекорирован искусственным камнем, отверстие, расположенное ближе 5 см к краям, не рекомендуется вырезать в крышке стола. В противном случае тонкие участки быстро разрушатся.
3. При помощи дрели просверливают отверстие в углах размеченной зоны. Подойдет сверло на 8-10 мм. Инструмент во время работы следует держать перпендикулярно поверхности.
4. Рекомендуется устанавливать на электрический лобзик насадку, предназначенную для дерева. Благодаря мелким зубьям спил получится без сколов. Полотно инструмента вставляют в подготовленное отверстие и пилят по линии разметки. Лобзик следует плотно прижимать к поверхности.
5. Затем выполняют примерку встраиваемой техники. Она должна входить в подготовленное отверстие без затруднений, допустим небольшой зазор. Если отверстие недостаточно большое, края подрезают до нужного размера.
6. Торцы прорези следует уберечь от воздействия влаги.  Поэтому на подготовительном этапе стенки пропила смазываются герметиком. Чтобы дополнить защиту, торцы рекомендуется обклеить теплоотражающим скотчем либо фольгой. После клеится уплотнитель, входящий в комплект.

Читайте также:  Как закрепить столешницу на кухне

Монтаж панели

Чтобы  прикрепить варочную панель к столешнице, ее аккуратно вставляют в подготовленное отверстие, а место стыковки смазывают силиконовым герметиком. Не сильным нажатием на поверхность осаживают встраиваемую технику до прилегания краев к поверхности стола.

Завершающий шаг монтажных работ – закрепление панели при помощи специальных комплектных зажимов. В нижней части крепятся хомуты, таким образом происходит фиксация корпуса. Выступивший герметик следует убрать. Если рядом предусмотрена установка духовки, между устройствами необходимо проложить теплоизоляционный слой.  Зазор между ними должен быть не менее десяти сантиметров.

Подключение панели

Устройства могут быть газовыми и электрическим, поэтому отличаются и способы их установки.

Подключение газовой варочной панели

Перед установкой мебели к газовой трубе подключается гибкий шланг. Сильфонный шланг не рекомендуется присоединять напрямую к газовому вентилю. Стыковку производят через сантехнические сгоны или патрубки для соединения.

Ход работ:

1. Перед подсоединением шланга для газа, на резьбу сгона наматывают нить из крученого льна. Обмотку производят по часовой стрелке.
2. После выполнения подмотки, льняную нитку смазывают специальной пастой для газового оборудования.
3. Далее закручивается гайка гибкого газового подвода, ее следует затянуть газовым ключом. Элемент закручивается до упора, но без лишних усилий. Внутрь вставляют уплотнительную прокладку.

Чтобы повысить безопасность, на газовую трубу рекомендуется установить термозапорный вентиль. Он служит для перекрытия подачи газа в случае возгорания и скачка температуры.

Подключение шланга к варочной панели осуществляется в следующем порядке:

1. В комплекте с варочной панелью идет сантехнический уголок, его следует установить на панель в первую очередь. Для подключения уголка подмотка не требуется, ее заменит уплотнительное кольцо.
2. К сантехническому фитингу присоединяется гибкая подвода. Подмотку выполняют в обязательном порядке. Эластичная подводка от газовой плиты пропускается через пропилы в столешнице.

Читайте также:  Крепление эхолота на лодку

Особенности подключения электрической панели

Для завершения установки встраиваемой варочной панели достаточно произвести подключение к электропитанию. Единственный нюанс – сечение проводов и подключаемой техники должно соответствовать мощности. Если эти показатели будут отличаться, то потребуется провести новый электрокабель от распределительного щитка до кухонного устройства. Подключение к электросети по отдельной линии можно произвести, если на электрощитке установлен отдельный автомат для варочной панели.

Проверка работоспособности варочной панели

Проверить работу газовой варочной панели помогут такие несложные действия:

1. Открывают газовый кран.
2. С помощью обоняния проверяют, нет ли утечки газа.
3. Затем по очереди проверяют работу всех газовых конфорок.
4. Поворачивают вентиля в режим отключения газа и устанавливают металлические элементы для расположения кухонной утвари.

Чтобы установить газовую или электрическую панель в столешницу своими руками, недостаточно обладать навыками и подходящими инструментами. При работе с газовыми устройствами главное – произвести надежное соединение газовой трубы с плитой. Прочное соединение и гибкая подводка помогут избежать риска утечки газа.

krepezhinfo.ru

Как установить варочную панель в столешницу?

Варочные панели современных производителей — это функционально завершенная техника, которую можно использовать самостоятельно. Но во многих гарнитурах есть специальные ниши для встройки плиты. Правильная установка новой варочной панели в уже готовую столешницу обеспечит качество ее подключения и функциональность.

Установка варочной панели: инструкция

Производители выпускают панели, работающие от электрического или газового энергоносителя. От типа устройства зависят особенности монтажа. Но существуют и общие требования к процессу:

• безопасная установка готовой варочной кухонной панели должна происходить только при наличии вентиляции или вытяжки;
• допускается использовать поверхности для варки с жаропрочностью не менее 100 градусов и толщиной от 25 мм;
• при монтаже между секциями гарнитура требуется соблюсти расстояние от стенок до плиты не менее 1 см;
• варочная панель не должна быть ближе 5 см к несущей стене комнаты;
• между стенкой и техникой располагают теплоизоляцию;
• плиту располагают только на толстой столешнице — от 38 мм.

Совет! Если нельзя провести вытяжку, поставьте на подоконнике очень мощный вентилятор.

Необходимые материалы

Для встройки варочной панели понадобятся следующие инструменты:

• электролобзик или ручной фрезер;
• саморезы и зажимы;
• герметик на силиконовой основе или нитролак;
• рулетка;
• уплотнитель-самоклейка или лента из тонкого алюминия;
• карандаши, линейка и метровая доска.

Важно! В некоторых случаях вам понадобится и дрель.

Делаем замеры

Как правильно установить новую варочную панель, чтобы не повредить гарнитур? Ориентироваться на ее размеры из инструкции. Если брошюра потерялась, используется следующий прием:

1. Перевернуть изделие на стол;
2. Измерить ширину и длину по внутренним краям;
3. Измерить параметры выступа для фиксации и вычертить его карандашом на поверхности;
4. Отметить эти параметры на столе карандашом;
5. Найти центр отрезков и сделать разметку;
6. Тщательно проверить зазоры. Для выступа длиной 15 мм достаточно отступить 10 мм. Для монтажа самой варки нужен отступ 5 мм.

   Размеры монтажного проема

Важно! Можно просто обвести карандашом столешницу, но есть риски неточных размеров и повреждения мебели.

Специалисты рекомендуют поэтапно и последовательно делать расчеты:

1. Разметка тумбы на основании размеров из инструкции путем вычерчивания прямоугольника;
2. Определение центра — при помощи рулетки. Нужно нарисовать крестик на столе так, чтобы одна линия соотносилась с передним краем столешница, а вторая была перпендикулярна ей;
3. На темные настольные поверхности клеится малярный скотч и уже на нем делается разметка;
4. Снятие замеров самой панели с запасом на 1-2 мм;
5. Вычерчивание линий — их должно быть 4.

На последнем этапе разметки проверяется ровность фигуры линейкой или уровнем.

Совет! Если сомневаетесь в правильности замеров, сделайте картонный макет и используйте его.

Вырезаем отверстия

Для удобства работы нужно просверлить центральную точку дрелью с диаметром сверла 8-10 мм, которое удерживается перпендикулярно поверхности. Через это отверстие будет происходить дальнейшая врезка и установка варочной кухонной панели в вашу столешницу. Оптимальный инструмент — электрический лобзик или пила с мелкими зубчиками. Элементы должны свободно входить в материал.

Важно! Чем острее зубья пилы, тем ровнее будут края срезов.

Дальнейшие работы проводятся по следующему алгоритму:

1. Делается несколько отверстий шуруповертом или дрелью по углам фигуры;
2. На столешницу наклеивается малярный скотч, чтобы не оставалось следов электролобзика;
3. Лобзик или пилка вставляется в одно из отверстий на полотне;
4. Делается разрез по предварительной разметке с прижимом инструмента;
5. При работе низ столешницы поддерживается или фиксируется скотчем;
6. Удаляются опилки, проверяется качество среза в соответствии с размерами. Плита может заходить свободно, поэтому ее нужно немного подвинуть.

   Проверьте качество среза в соответствии с размерами

Совет! Подставьте под низ гарнитура табурет — так вы не повредите мебель и сохраните ровность граней.

Герметизация и уплотнение

Для предотвращения доступа влаги и деформации материала столешницы отверстия обрабатываются герметиком и уплотняются. Использование силиконового герметика имеет несколько нюансов:

1. Поверхность нужно подготовить — протереть от загрязнений, пыли и обработать обезжиривателем;
2. Наклеить монтажный скотч по сторонам швов с отступом, равным линии материала;
3. Срезать с тюбика носик и надеть на него насадку в виде шприца;
4. Зарядить тубу в пистолет и нажать рычажок для снижения давления;
5. Постепенно выдавливать герметик, сбрызгивая шов раствором мыла и воды;
6. Разровнять швы шпателем и снять скотч.

   Края нужно обработать герметиком

Укладка уплотнителя по шву предотвратит доступ влаги к столешнице и перепад температур. Используют специальную алюминиевую ленту, которую клеят на обезжиренную и высушенную поверхность, немного прижимая.

Перед наклейкой важно проверить соответствие толщины уплотнителя и внутренней глубины бортов панели. Если лента тонкая, то образуется щель, через которую будет затекать влага. Цельную полосу укладывают по периметру выреза с лицевой части тумбы. В идеале уплотнитель должен выступать на 1 см ниже бортика.

Совет! Для уплотнения подходит полиэтиленовая лента для гипсокартона шириной 30 мм.

Монтаж и крепление оборудования

Как правильно установить новую варочную панель в подготовленную столешницу? Специалисты рекомендуют работать поэтапно:

1. Примерить изделие и посмотреть, соотносится ли оно с вырезанной нишей;
2. На панель до упора прикручиваются специальные уголки из металла;
3. Плита с креплениями опускается в прорезанный прямоугольник;
4. Изделие должно входить легко, без придавливаний. Стеклокерамика, входящая в нишу туго, при нагреве может треснуть;
5. Подтягиваются и подравнивается крепления вверху, внизу, слева и справа;
6. На фасадной части металлическая лапка утапливается в мебель, чтобы не было перекоса шкафа;
7. Затягиваются винты крепления;
8. Линия выреза еще раз герметизируется уплотнителем или силиконовым средством;
9. Выступающие части материалов срезаются канцелярским ножом;
10. Проверяется качество крепежа.

Совет! Если стыки были неровными, их можно подрезать или дополнительно обработать герметиком.

Вероятные проблемы с крепежом

Размеры плиты практически полностью равны ширине гарнитура, поэтому боковые части проблематично зафиксировать. Правильная установка готовой варочной панели в кухонную столешницу из ДСП, МДФ и дерева своими руками должна предусматривать надежное крепление. Поверхность нужно зафиксировать так, чтобы в процессе использования не было сдвигов даже на 1 мм.

Поверхность нужно зафиксировать так, чтобы в процессе использования не было сдвигов даже на 1 мм

Проблема решается очень просто:

1. На 4 стороны крепятся комплектные полосы-пружины, зажимающие плиту по бокам;
2. Задняя и передняя части соединяются с дном столешницы при помощи пластины из металла, которую сажают на шуруп 5 мм;
3. Саморез нужно установить в отверстие, а полученную конструкцию прикрутить ко дну варки;
4. Винт будет упираться в дно стола, и таким образом, фиксировать изделие.

Важно! Пружины лучше использовать комплектные. Другие могут увеличивать расстояние между выпилом и панелью.

Подключение варочной панели к электросети

Специалисты отмечают, как будет правильно и быстро установить новую варочную панель в кухонную столешницу и подключить ее к коммуникациям. Устройство можно соединять с отдельной электролинией, если на щитке есть автоматы УЗО для плиты. В домах с электропитанием 380 вольт нужно делать равномерную нагрузку на фазу.

Для панели может потребоваться отдельная розетка, поэтому для начала придется демонтировать гарнитур. Канал подготавливается, укрепляется, закрывается слоем шпаклевки либо цементом. После этих работ переходят к вырезанию отверстий и монтажу плиты.

Для варочной панели может потребоваться отдельная розетка

Подсоединение газовых коммуникаций

Газоподача перекрывается полностью. Для упрощения процесса монтажа газовый шланг сразу подключается к панели. Паронитовую прокладку крепят при помощи накидной гайки. Ее плотно закручивают на патрубок внизу панели. Чтобы соединение было надежным, прокладку обрабатывают солидолом. Проверить наличие мест утечек можно путем нанесения на них мыла. При отсутствии утечек пена не появляется.

На комбинированных панелях целесообразен термозапорный клапан, перекрывающий подачу газа при нагреве больше, чем на 60 градусов. Клапан подачи нужно расположить в удобном для управления месте.

На газовых варочных поверхностях обязательно регулируются конфорки. Пламя должно гореть без желтых бликов.

Что советуют эксперты при подключении варочных панелей?

1. Пленку с уплотнителя нужно обрывать постепенно;
2. Оборудование примеряют в нишу до тех пор, пока оно не ляжет ровно и красиво;
3. Чем меньше щелей, тем безопаснее использовать панель;
4. Перед началом встройки плиту нужно подключить к электросети по комплектной схеме;
5. Зазоры на фронтальной части можно замаскировать силиконом;
6. Под панелью можно поставить ящики и метабоксы, поэтому отступы нужно делать так, чтобы они не касались устройства;
7. Двухконфорочные модели устанавливают вдоль столешницы, если они соответствуют габаритам короба;
8. Минимальная глубина встройки указывается в паспорте оборудования;
9. Подошву лобзика нужно располагать под прямым углом — так поверхность столешницы не царапается;
10. Устанавливать варочную поверхность нужно только после сборки кухни, чтобы не деформировать стол;
11. Герметиком нужно пройтись абсолютно по всем торцевым спилам — это спасет материал от расслоения.

Посмотрите видео об установке варочной поверхности 19 января 2019, 09:00 Янв 8, 2019 17:39 О правонарушениях Ссылка на текущую статью

tehnikoved.ru

Установка варочной панели в столешницу: встраиваемая газовая плита

Встраиваемая техника уже давно перестала быть роскошью и стала обыденностью на любой современной кухне. Например, варочная панель может гармонично вписаться в столешницу, став с поверхностью единым целым. Подобное решение — отличный вариант для небольших помещений, где каждый квадратный сантиметр — на вес золота.

Чтобы выполнить установку варочной панели в столешницу нужно обладать определенными знаниями и навыками. Однако, если изучить этапы проведения монтажа, можно сэкономить на вызове специалиста и сделать всю работу своими руками.

Подготовка

Подготовительный этап очень важен при монтаже панели. От правильности расчетов, по которым выполняется врезка, зависит сохранность кухонного гарнитура и внешняя привлекательность помещения в целом. Погрешность даже в 1 см может стать причиной порчи столешницы.

Рекомендуется ориентироваться на размеры, прописанные производителем оборудования в инструкции.

Замеры

Габариты большинства панелей одинаковые — 55—57 см. Нужно обратить внимание на размеры отверстия под установку оборудования. Для снятия определенных замеров потребуется рулетка. Панель переворачивается дном кверху. Затем измеряется длина и ширина оборудования по внутреннему краю.

Стоит отметить, что в инструкции указывают минимальный отступ от края столешницы. Уменьшать его не рекомендуется, а увеличивать можно. Несоблюдение этого правила может привести к облому поверхности.

Прежде чем вырезать углубление, нужно проследить, чтобы были соблюдены необходимые расстояния между плитой и окружающими предметами. Эти цифры обычно прописаны в эксплуатационном листе.

Нюансы монтажа

Кухонные панели бывают газовые, электрические и индукционные. Каждая из них имеет свои особенности и требует определенного подхода к монтажу. Но есть общие правила, которые относятся ко всем видам кухонных установок.

Перед тем, как приступать к монтажу, нужно убедиться, что будут соблюдены следующие нюансы:

• наличие вентиляционной системы и оборудованная над плитой вытяжка или наличие в окне мощного вентилятора;
• материал столешницы с уровнем жаропрочности не ниже отметки в 100 °C, а сама поверхность не тоньше 25 мм;
• если планируется устанавливать панель между двумя шкафами, расстояние между стенками и плитой делают не меньше 15 см;
• зазор между стеной и плитой должен быть не менее 5 см, а если он меньше, то прокладывается теплоизолирующий материал.

Любое несоответствие в установке оборудования чревато его неправильной работой и возникновением пожароопасной ситуации.

Электрическая панель

Электрические плиты пользуются особой популярностью у пользователей. Они удобные в эксплуатации, долговечные и красивые. В случае их поломки ремонт можно провести своими силами без вызова мастера. Конечно, если нет хотя бы минимальных познаний в области электрики, то лучше предоставить установку и последующий ремонт специалистам.

На задней стенке любой встраиваемой электропанели есть схема, по которой проводят подключение. Если сделать что-то неправильно, это чревато коротким замыканием и некорректной работой конфорок. Некоторые модели оснащены проводом для прямого подключения плиты к щитку. Это освобождает от необходимости проделывать дополнительную электроточку для розетки. Монтаж в таком случае заключается только в подсоединении кабеля к панели, ее установке в проделанное отверстие и герметизации.

Газовая варочная панель

Монтируется газовая плита, встраиваемая в столешницу, самим владельцем оборудования. Но провести подключение и проверить неисправность должен представитель соответствующей службы.

Обычно газовые панели крепятся к столешнице с помощью специальных скоб, которые идут в комплекте. После установки можно подключать кабель электропитания и открывать подачу газа. На этом этапе нужно быть предельно осторожным и учитывать все правила техники безопасности.

Нужно убедиться, что нет утечки. Для этого применяется специальный газовый анализатор или «дедовский» метод. Места соединения панели с трубой смазывают мыльным раствором и открывают газ. Если видно пузырение, значит есть неисправность, которую необходимо устранить.

Цены на газовую варочную панель

Правила установки над духовым шкафом

Индукционные панели имеют много преимуществ перед газовыми и электроплитами.

Можно выделить следующие плюсы:

• поверхность быстро нагревается до определенной температуры;
• удобно ухаживать и содержать в чистоте;
• экономия в потреблении электроэнергии;
• отсутствие открытого огня и слишком высоких температур делает технику безопасной для детей.

Встраивать плиту над духовым шкафом нужно с учетом некоторых тонкостей. Духовка должна быть оснащена системой охлаждения и принудительной вентиляцией.

Столешница, в которую будет монтироваться панель, должна быть идеально ровной. Если пренебречь этим правилом, то, возможно, деформация нарушит нормальную работу техники, и она быстро выйдет из строя.

Монтаж панели своими руками

После того, как выбрано место для монтажа и сделаны необходимые замеры, можно приступать к установке панели. Набор инструментов зависит от того, есть ли в столешнице отверстие или его нужно вырезать.

Необходимые инструменты и материалы

Чтобы врезать в кухонную столешницу плиту, нужно заранее подготовить все необходимые инструменты.

В процессе работы понадобятся:

• рулетка;
• угольник;
• строительный уровень;
• карандаш и маркер;
• электрический лобзик или ручной фрезер;
• дрель;
• набор отверток;
• герметик;
• самоклеящийся уплотнитель;
• шланг для газового оборудования;
• газовая обмотка;
• разводные ключи.

Список может изменяться в зависимости от типа плиты и нюансов ее подключения. Например, электролобзик и фрезер могут не пригодиться, если монтаж выполняется в уже существующее отверстие. Главное — чтобы оно подходило по размерам для приобретенного устройства. Для установки нового оборудования нужно просто снять старую варочную панель со столешницы.

Разметка и пропил отверстия в столешнице

Если старого отверстия нет, его нужно пропилить в соответствии с габаритами панели. Для получения ровного среза лучше использовать фрезерную машинку.

Специалисты рекомендуют следовать поэтапному выполнению расчетов и учитывать некоторые нюансы:

• при помощи рулетки нужно определить центр, путем вычерчивания в прямоугольнике диагоналей;
• начертить на столешнице 4 линии — 2 параллельные краю столешницы и 2 вертикальные;
• проверить ровность чертежа с помощью уровня.

На темные кухонные поверхности рекомендуется наклеить малярный скотч и делать разметку на нем.

Для удобства работы рекомендуется просверлить несколько отверстий — начальных точек, от которых будет выполняться рез по прямой линии. Делаются они дрелью со сверлом в 8—10 мм в четырех углах начерченного прямоугольника.

Далее выпиливают само посадочное место для панели:

1. В одно из отверстий вставляется пилка электролобзика зубцами по направлению одной из линий.
2. Разрез делают с легким нажимом на столешницу от одного отверстия к другому.
3. Подобным образом выпиливают все стороны начерченной фигуры.

Чтобы выпиленная часть не упала, ее нужно подпереть снизу струбцинами или табуретом. После извлечения отпиленного куска, срезы проверяют на ровность и шлифуют.

Уплотнение и герметизация

После пропила посадочного места нужно позаботиться о герметизации столешницы. Она необходима для защиты оборудования от воды во время уборки или приготовления пищи, а также убережет материал от гниения и разрушения. В основном используется силиконовый герметик, если в инструкции не прописаны другие рекомендации.

Использование материала имеет некоторые особенности:

• столешницу предварительно очищают от загрязнений и обезжиривают;
• срез аккуратно обрабатывают герметиком по всему периметру без пропусков;
• нанесенный состав хорошо размазывают шпателем, а излишки убирают.

Защитить столешницу также сможет резиновый уплотнитель. Его клеят сверху на поверхность так, чтобы края панели легли точно на него. Большинство производителей комплектуют плиту подобными расходными материалами и прописывают в инструкции рекомендации по их использованию.

Цены на резиновый уплотнитель

Подключение шланга к газовой трубе и к варочной панели

Перед подключением газовой плиты к трубе нужно выбрать подходящий шланг. Он может быть сильфонным, резиновым или металлическим. Выбор является сугубо индивидуальным, главное — чтобы изделие было качественным.

Установка газовой варочной панели выполняется в несколько этапов:

1. Перекрывается подача газа.
2. Техника вставляется в посадочное место.
3. Один конец шланга подключается к газопроводу с помощью разводного ключа.
4. Место соединения обматывается газовой обмоткой, чтобы избежать утечек.
5. Второй конец шланга подключается к плите.
6. Включается подача газа и проверяется наличие утечек.
7. Проверяются конфорки.

Пользоваться плитой по назначению можно лишь после того, как она будет проверена на предмет неисправностей.

Подключение к электрической сети

Перед тем как встроить и подключить электрическую плиту, нужно проверить розетку. Она должна быть заземлена, подходить по мощности и соответствовать всем нормам.

Если модель плиты не предусматривает использование розетки, то потребуется выполнить определенные действия:

1. Подключить электрический шнур с заземлением к разъемам плиты согласно схеме на обратной стороне оборудования.
2. Подсоединить саму плиту к коммуникациям.
3. Проверить работоспособность оборудования.

В некоторых домах предусмотрена немного другая проводка.

Если подключение происходит к однофазной сети, то дополнительно проводят следующие работы:

1. Прокладывают отдельную электролинию с трехжильным проводом.
2. Монтируют специальную розетку с заземлением.
3. Устанавливают защитный автомат.

Проверка работоспособности оборудования выполняется путем подключения ее к сети и нагревом воды.

Монтаж и фиксация панели

После того как плита подключена, а посадочное место обработано соответствующими материалами, можно приступать к окончательном монтажу оборудования.

Монтаж выполняют по следующей технологии:

1. Плиту укладывают в отверстие с уплотнителем и выравнивается по центру.
2. Крепежами, которые должны быть в комплекте, оборудование крепят к столу.
3. Отверткой хорошенько подтягивают болты креплений.
4. Излишки выступающего уплотнителя аккуратно обрезают ножом.

Только при правильно выполненной установке оборудование будет работать исправно и без перебоев.

Где лучше поставить розетку для электрической панели

При подключении панели к розетке важно, чтобы они находились на подходящем расстоянии друг от друга. Запрещено использовать тройники и удлинители, т. к. это может привести к аварийной ситуации. Если вблизи оборудования нет отдельной электроточки, то ее нужно будет проложить, причем еще до установки плиты.

Если кроме подключения верхней панели используется и нижний духовой шкаф, то понадобятся две розетки.

Лучшее место для размещения — ниже плиты. Это поможет исключить воздействие на розетку влаги и жира в процессе приготовления пищи. Также она останется незаметной для окружающих.

Видео

В данном видео наглядно показано, как укомплектовать кухню современной техникой.

vdome.club

Установка варочной панели в столешницу

В последнее время все чаще громоздкие плиты сменяются компактными варочными панелями, становящимися неотъемлемой частью кухонного гарнитура. Так как любую такую модель необходимо врезать в уже имеющуюся поверхность, гораздо разумнее изучить этот несложный процесс и осуществить все самостоятельно.

Специфика установки варочной панели в столешницу во многом зависит от того, будет ли она электрической или газовой. Электрическая, как можно догадаться, должна располагаться недалеко от точки электросети. Обязательно учитываются как сечение кабеля, так и мощность ближайшей розетки. Нельзя также обойти своим вниманием и такую процедуру, как заземление металлических деталей. Установление газовой поверхности немного сложнее, так как важно продумывать, как состыковать ее с газовой трубой.

Кроме того, требования техники безопасности категорически запрещают самостоятельное подключение газовых варочных поверхностей. Для проведения данной операции предстоит пригласить сотрудника специальных служб, который платно все и выполнит. Конечно же, можно попробовать установить все самостоятельно, но в этом случае придется ожидать не только серьезных санкций, но и возникновения реальной опасности для жизни обитателей всего дома. Кстати, санкции могут доходить вплоть до полного перекрытия газа и опечатывания вентиля.

газовая варочная панель

электрическая варочная панель

Устанавливать и подключать электрическую плиту самостоятельно, безусловно, разрешается, но четко следуя имеющейся инструкции. В том случае, когда у человека отсутствуют какие-либо навыки работы с электрическими устройствами, ему рекомендовано обращаться к специалистам. Если процесс установки будет проведен неправильно, то негативные последствия могут включать в себя не только нарушенную работу прибора, но также его поломку или даже выход из строя всей проводки в квартире.

Существует еще несколько нюансов, касательно подключения варочной поверхности. Например, максимально возможный зазор между панелью и столешницей составляет 1-2 миллиметра. Толщина самой столешницы должна соответствовать минимальной цифре, указанной в инструкции. Кроме того, расположение столешницы всегда выравнивается в зависимости от переднего края части кухонного гарнитура.

Врезка варочной поверхности начинается с выяснения размеров и нанесения их на столешницу. Как правило, параметры указываются в инструкции, прилагаемой к технике. Если же производитель не позаботился об этом, то просчитать все реально и самостоятельно. В первом варианте панель переворачивается, после чего обводится на плотном картоне или даже сразу на столешнице. Потребуются для этого линейка достаточной длины, карандаш и маркер.

Можно постараться самостоятельно определить место крепления. Сперва на поверхность карандашом переносятся границы внутреннего пространства тумбы, на которой и разместится сама панель. Кстати, когда карандаш не дает возможности нанести яркую разметку, то разумно сперва приклеить малярный скотч, а после уже чертить. Следом определяется центр отверстия для корпуса. Для этого достаточно будет провести диагонали прямоугольника, который создают передняя и задняя части столешницы, и прорисованные границы тумбы.

В точке, где пересекаются диагонали, проводятся две линии, формирующие крест. Это значит, что одна должна идти параллельно краю столешницы, а вторая – перпендикулярно ему. На возникших линиях отмечаются размеры той части корпуса, что должна оказаться встроенной. Точные цифры либо определяются самостоятельно, либо же извлекаются из инструкции. Лучше, кстати, увеличить их на сантиметр или два для большего удобства.

Если через образовавшиеся отметки наносятся еще параллельные и перпендикулярные линии, то образуется прямоугольник. Он не только окажется ровно в центре, но и будет совпадать с той частью варочной поверхности, которая должна углубиться. Если между образовавшимися линиями и иными предметами сохраняется промежуток, предписанный изготовителем, то можно обводить фигуру маркером и переходить к следующей стадии.

Чтобы выпилить пространство для варочной поверхности, потребуется либо фрезерная машинка, либо электрический лобзик с мелкими зубцами, либо дрель. Размер выреза к этому моменту уже должен быть определен, поэтому дальше необходимо двигаться по внутренней стороне прорисованного прямоугольника. В углах при помощи дрели с 8- или 10-миллиметровым сверлом создаются отверстия. Затем уже пилкой или шлифовальной машинкой обрабатываются прямые. При работе корпус устройства важно плотно фиксировать на столешнице.

В том случае, когда врезка проводится только при использовании дрели, порядок действий становится немного другим. Первый шаг остается тем же – 8-10-миллиметровым сверлом создаются отверстия изнутри прорисованного прямоугольника. Делать их следует так часто, насколько это возможно, чтобы фрагмент поверхности затем легко отломился. Грубые края получившихся выемок выравниваются по линии рашпилем или же пилкой, предназначенной для выполнения мелких работ по металлу или дереву. Основная цель данного этапа – максимально выровнять края.

Создав посадочное отверстие, уже можно врезать саму панель. Техника должна плавно встать на место и полностью закрыть дыру в столешнице. Убедившись, что все прошло гладко, конфорки следует на время убрать, а места среза отшлифовать при помощи наждачки или напильника. Деревянная столешница требует дополнительной обработки, препятствующей проникновению жидкости. Места среза предстоит обработать силиконом, нитролаком или герметиком. Пластиковый гарнитур в такой обработке не нуждается.

Монтаж варочной поверхности не представляет никакой сложности. Панель просто опускается в вырезанное отверстие и выравнивается при помощи измерительного прибора или же собственных глаз – смотреться все должно красиво и ровно. Если плита газовая, то шланг с накидной гайкой подводится еще до установки непосредственно панели. Отцентровав плиту, можно переходить к ее закреплению.

Уплотнительная лента наматывается еще перед размещением самого устройства. Сажать ее советуют согласно определенным правилам. Обычно уплотнитель идет в комплекте с варочной панелью и является самоклейкой: покрытой клеем, закрытой защитной пленочкой. Разъединять резинку и бумажную основу следует постепенно по мере стыковки с поверхностью, чтобы не спутать ее. Посадить уплотнитель требуется единым куском. Термолента должна следовать по периметру отверстия на лицевой стороне мебельного короба. Уголки обходятся поворотом, чтобы исключить любое разрезание ленты. Два конца прокладки должны в результате состыковаться так, чтобы не осталось никаких пробелов.

Некоторые производители предоставляют вместе с варочной поверхностью еще и алюминиевый уплотнитель. Как именно его устанавливать, написано в прилагаемой инструкции. Однако использование двухсторонней клейкой ленты специалистами не рекомендуется – при необходимости снять панель возникнут большие сложности, и она даже сможет поломаться. Нанесение герметика необходимо, чтобы предотвратить попадание воды внутрь столешницы во время ее использования. Это может быть либо акриловый раствор, либо же нитролак, который наносится тонким слоем на внутреннюю поверхность торцов отверстия.

Чтобы правильно встроить варочную поверхность, ее необходимо закрепить снизу. Крепеж, представляющий собой совокупность саморезов и специальных пластинок-скоб, поставляющийся в комплекте, позволяет сразу же прикрепить панель к столешнице. Крепится устройство по четырем углам. Затягивать все придется плотно, чтобы не допустить возникновения щелей. Завершается процесс крепления возвращением на место всех прежде снятых деталей. После того как устройство удалось зафиксировать, необходимо острым инструментом обрезать все выступающие сверху излишки уплотнительной резинки. В целом встраивать самостоятельно данный вид техники является очень простой задачей.

Подключение энергоносителя определяется в зависимости от того, относится ли панель к газовым или электрическим. Устройство на газе врезается в газовую магистраль, а электрическое – подсоединяется к уже имеющейся сети путем использования розетки и штепселя. Как уже было выше сказано, самостоятельно подключать газовую панель не следует, но вполне можно изучить последовательность шагов, чтобы понимать, что делает мастер. Первым делом гибкий шланг проходит через штуцер или сгон, чтобы присоединиться к газовому вентилю. В задней стенке мебели к этому моменту уже должно быть подготовлено отверстие для него.

Обязательно осуществляется проверка наличия ржиклеов, необходимых для подключения плиты к общей системе. Если они отсутствуют, то проводится оперативная установка. Гайка газового подвода присоединяется к плите. Важно не забыть в этот момент воспользоваться уплотнительным кольцом, который в большинстве случаев входит в комплект. Подсоединение газовой варочной поверхности сопровождается проверкой на отсутствие утечки газа. Сделать это довольно легко – достаточно покрыть стыки конструкции мыльным раствором. Если появятся пузырьки – это значит, что газ присутствует, их отсутствие говорит об обратном. Конечно же, характерным сигналом является и наличие неприятного запаха.

набор ржиклеов

Что касается электрических плит, разные модели предлагают пользователем подключение провода как к обычной розетке, так и к электрическому щиту. В любом случае важно помнить, что плита потребляет большое количество энергии, а значит, имеющаяся в доме проводка должна соответствовать требованиям устройства во избежание каких-либо проблем.

Кстати говоря, нельзя не упомянуть и индукционную варочную панель, в последнее время набирающую популярность. Она работает на электричестве и может подключаться либо при помощи шнура и розетки, либо же специальных клемм, требующих подключения внешнего кабеля. В этом случае, чтобы активировать плиту, сперва придется убрать защитную крышечку с задней поверхности устройства, и пропустить сквозь нее внешний кабель. Следуя схеме, указанной в инструкции, шнур стыкуется с клеммной пластинкой. В случае наличия перемычки между нолем и заземлением ее предстоит удалить.

Обзор на индукционную варочную поверхность Siemens смотрите в следующем видео.

stroy-podskazka.ru

Установка варочной панели начинается с разметки места, где осуществляется монтаж

Задача установщика – это поместить панель строго над тумбой, при учете, что запаса по ширине не имеется.

Осуществить разметку можно только двумя способами:

• Бытовой вариант;
• Профессиональный.

Для бытового метода не требуется применение специальных инструментов, работа осуществляется «на глаз». Укладывается панель в центр столешницы и обводится строительным карандашом. Этот метод небезопасен, есть риск порчи кухонного гарнитура.

Второй вариант подходит для терпеливых сборщиков, затрачивается достаточное количество времени на осуществление расчетов. Этот метод минимизирует риск ошибки.

Процесс работы по расчетам делится на этапы:

• Начинается процесс с перенесения внутренних границ тумбочки, над которой требуется расположить варочную панель. На столешнице чертятся линии, образующие прямоугольник;
• Далее высчитывается центральная точка имеющегося прямоугольника. От нее следует начертить систему координат. Отмечается крестик, одна его линия должна прокладываться параллельно от переднего края столешницы, а вторая перпендикулярно от той же основы, что и первая;
• Полученная система координат используется для измерения размеров врезаемой части. Здесь требуется внимательно замерить саму панель, учитывая небольшой запас, он позволит осуществить монтаж строго по центру;
• После отложения размеров, требуется начертить линии, их получается четыре. В итоге получается ровная прямоугольная фигура, столешница подготовлена к правильному вырезанию посадочного места.

Расчеты произведены, место для вырезания отмечено, далее переходим к следующему этапу, не менее интересному.

Для осуществления работ по созданию посадочного отверстия под варочную панель может использоваться три варианта инструментов:

• Дрель;
• Лобзик;
• Фрезерная машина.

Для создания точного и правильного среза лучше применять ручной фрезер, но он вряд ли найдется в инструментах обыкновенного человека, который не связан со сборкой мебели. Второй вариант – это лобзик, даже если его нет в наличии, то приобретение этого инструмента не составит труда, его стоимость не высока.

Дрель всегда найдется в доме, но ее использование для вытачивания отверстия затрудняет последующую установку варочной панели. Обрезной край получается неровным – это требует дополнительных работ по герметизации отверстия. Занимает этот процесс достаточное количество времени.

Для того, чтобы прорезать отверстие дрелью понадобится наличие сверла в 8 мм, можно 10 мм. Принцип работы заключается в просверливании отверстий на небольшом расстоянии. Насверливание осуществляется до тех пор, пока они не станут единой прорезью.

Важно понимать, что работа осуществляется только с внутренне стороны разметки. Требуется под вырезанный кусок подставить табурет внутри самой столешницы, это позволит сохранить в целости и сохранности мебель при падении вырезанного прямоугольника.

Делать отверстие с использование лобзика намного проще, но понадобиться наличие дрели. С помощью нее требуется сделать одно отверстие, которое будет основой работы. Вручную сделать прорез также можно, но есть опасность неточности создания прорези. Лобзиком первый разрез тоже можно сделать, но для этого требуется определенный опыт работы с этим инструментом.

Главное помнить о мерах предосторожности. Для вырезаемой части столешницы требуется обеспечить безопасное падение – это исключит возможность порчи мебели.

После проведения работ по вырезанию отверстия под панель, края прорези обрабатываются силиконом. При попадании влаги, столешница для варочной панели может деформироваться – это приведет к порче внешнего вида кухни. Вырезанное дрелью отверстие обработать сложнее, так как рваные края мешают правильному нанесению состава, потребуется отвести достаточное количество времени на этот процесс.

Установка варочной панели в столешницу имеет свою последовательность, для правильной самостоятельной работы главное соблюдать все этапы по порядку:

• Первый этап – это подсоединение газового шланга к панели – это исключит последующие проблемы с монтажом. На шланге установлена накидная гайка, куда крепиться паранитовая прокладка. Далее гайка очень хорошо закрепляется резьбовому патрубку, он расположен в нижней части варочной панели. Для надежности соединения желательно промазать паранитовую прокладку с использованием солидола;
• Вторым этапом считается наматывание уплотнительной ленты. Фиксироваться она должна с учетом некоторых требований. Обычно уплотнительная лента является комплектующим варочной поверхности, она отличается самоклеющейся основой. Защитная бумага отдирается от мотка ленты постепенно – это исключит спутывание уплотнителя. Фиксируется он по периметру отверстия на лицевой стороне тумбы. Обязательным условием является цельность уплотнителя, поэтому на углах следует просто делать поворот, исключить разрез ленты. Два конца стыкуются плотно друг к другу, исключая появление зазора;
• Далее устанавливается варочная поверхность в обработанное отверстие. Обязательно требуется выровнять оборудование так, чтобы она смотрелась ровно и красиво. После центрирования устройства, можно заняться его креплением. Смотрим, как выглядит столешница, под ней в четырех углах следует закрепить варочную поверхность с использованием саморезов и специальных пластин. Следует затягивать достаточно плотно, чтобы исключить возможность появления щелей – это обеспечит высокий уровень безопасности при использовании варочной поверхности.

Для осуществления процесса потребуется взять строительный нож, он очень острый, поэтому требуется соблюдать правила техники безопасности. Прокладка, которая была прежде выдавлена, сверху очень аккуратно срезается.

Далее присоединяется другая часть газового шланга, которая идет к трубе. Обязательным требованием является установка отсекающего краника. Важно понимать, что решение о самостоятельной работе с заменой газовых кранов требует от владельца несение ответственности за работу с газовым оборудованием.

Здесь следует точно соблюдать правила безопасности и выполнять работы согласно прописанным требованием. Если газовая проверяющая компания найдет нарушение в самостоятельном монтаже крана, тогда придется заплатить штраф.

Последним этапом проведения монтажных работ – это решения вопроса о подаче электропитания. Требуется наличие влагозащищенной розетки, которую требуется установить до монтажа варочной панели. Если же оборудование газовое, тогда дополнительных устройств не потребуется.

Важно понимать, что подключение электрического варианта установки лучше доверить профессионалам. При самостоятельном решении этой задачи, есть опасность навредить себе. Современные панели, работающие от электричества, отличаются удобством в эксплуатации и долговечностью.

При правильном монтаже оборудования оно редко выходит из строя. Если же панель перестала работать, то отсоединить ее просто для проведения ремонтных работ. Это позволит самостоятельно доставить оборудование в мастерскую, что позволит сэкономить на приезде мастера.

Встраивание электрической поверхности начинается с подсоединения по написанной схеме. Ее можно обнаружить на самой панели, только с обратной стороны. При самостоятельном подсоединении требуется быть внимательным. Допуск даже малейшей ошибки может привести к неисправности проводки во всем помещении. Неправильное соединение грозит отсутствием регулировки комфорок.

В некоторых моделях предусмотрен отдельный провод, который должен подавать электричество напрямую от щитка. В данном случае не потребуется наличие розетки и вилки, а соединение заключается в подключении отведенного провода к панели.

Далее оборудование требуется перевернуть и установить в столешницу. Этот процесс практически не отличается от монтажа газовой модели. Главное отличие – это не потребуется проводить работы по установке газового шланга и кранчика.

После завершения всех этапов по монтажу, панель можно проверять на наличие ошибок. При тщательном соблюдении прописанной схемы, устройство должно исправно, а главное долговечно работать.

Самостоятельный монтаж варочной панели достаточно сложный процесс. Но если соблюдать все правила безопасности, учитывать нюансы и внимательно относиться к работе во время подсоединения плиты к питанию (газовому или электрическому), тогда вполне возможно своими руками осуществить монтаж, существенно сэкономив денежные средства на вызове мастера. Если имеются сомнения в собственных силах, тогда в целях безопасности лучше обратиться к специалисту.

kuhnier.ru

Как установить встраиваемую варочную панель в столешницу?

Вы здесь: В компоновке современных мебельных гарнитуров для кухни предусмотрена встроенная электрическая или газовая плита, варочная поверхность и духовой шкаф которой монтируются отдельно. Встраиваемая панель представляет собой функционально законченное изделие, которое в принципе можно использовать без кухни. В этой статье будет рассказано, как может быть выполнена установка встраиваемой варочной панели и подключение к сети своими руками. Поверхность может быть электрической, газовой или комбинированной, но основные правила, которыми следует руководствоваться при работе, одинаковы для всех вариантов исполнения.

Пошаговая инструкция по установке

Говоря об инструментах, если встраиваемая панель устанавливается в новый гарнитур, и отверстие для монтажа корпуса в столешнице еще не проделано, необходимо наличие дрели и электрического лобзика. Чтобы выполнить подключение к электросети, также понадобятся отвертка, пассатижи, указатель напряжения.

Первое, о чем следует позаботиться — это электрическая розетка 220 вольт, в которую будет включаться встраиваемая варочная поверхность. Выбор места ее расположения и установка должны быть выполнены до монтажа мебели. В комплект кухонной плиты кроме панели входит духовой шкаф. Если первая ставится без шкафа, она может быть включена в одну розетку. Установить электрическую розетку следует ниже, чем будет находиться встраиваемая варочная панель, чтобы исключить воздействие на нее влаги и жира в процессе приготовления пищи.

Когда установка розетки и кухонной стенки завершены, можно приступать к работе. Установить встраиваемую варочную поверхность можно по следующей пошаговой инструкции:

1. Вначале нужно определить размеры монтажного проема, который необходимо вырезать в столешнице. Эту информацию можно найти в инструкции, которая снабжается производителем. Если инструкция отсутствует, нужно тщательно измерить посадочные места. Неплохо изготовить по этим размерам картонный макет (иногда он присутствует в комплекте), который затем нужно установить на столешницу и обвести карандашом. Необходимо обеспечить зазор между посадочными частями корпуса и краями стола от 1 до 2 миллиметров.
2. Тщательно размечаем будущее отверстие. Понадобится длинная линейка и карандаш. Не забываем, что столешница изготовлена из прессованных опилок, и декорирована покрытием из искусственного камня. По этой причине не следует вырезать отверстие ближе 50 мм к краю, так как тонкие участки стола могут разрушиться.
3. Аккуратно просверливаем дрелью отверстия по углам размеченной области, не заходя за ее пределы. Используем для этой цели сверло 8 – 10 мм. В процессе сверления его нужно установить и удерживать строго перпендикулярно поверхности.
4. Вставляем в электрический лобзик полотно по дереву с мелкими зубьями, чтобы избежать сколов поверхности столешницы на границе прорези. Вставив полотно в одно из подготовленных отверстий, осуществляем разрез по разметке, плотно прижимая лобзик к поверхности. После окончания резки убеждаемся, что встраиваемая варочная панель легко входит в посадочное место с небольшим зазором. В противном случае, края отверстия следует подрезать.
5. Торцевые участки проделанной прорези желательно защитить от воздействия влаги. С этой целью проводится обработка краев герметиком, как показано на фото ниже. Затем можно наклеить уплотнитель, находящийся в комплекте.
6. Теперь встраиваемая варочная панель готовится к монтажу, после чего производится ее установка и подключение. Аккуратно вставляем ее в отверстие и мягким нажатием рук осаживаем до полного прилегания выступающих краев к поверхности столешницы. Перед этим можно нанести слой силиконового герметика на поверхность, которую затем закроет встраиваемая варочная панель. Этим будет обеспечена герметизация соединения. Надавливая на поверхность, следует соблюдать осторожность, особенно если она стеклянная. Важно, чтобы встраиваемая панель легла равномерно на поверхность столешницы. В противном случае, установка на нее тяжелой кастрюли может создать усилие на излом.
7. Последний этап монтажа заключается в том, что встраиваемая панель закрепляется с помощью специальных фиксирующих зажимов, входящих в комплект. Установка зажимов производится снизу, после чего корпус оказывается зафиксированным. Выступающие излишки герметика, который был нанесен на поверхность столешницы, нужно аккуратно удалить. В случае, если под варочной поверхностью будет устанавливаться духовой шкаф, между ними прокладывается слой теплоизоляции.

Подробное процесс установки электрической варочной панели в столешницу демонстрируется на видео уроках:

Подключение к электросети

Чтобы подключить встраиваемую варочную поверхность к сети достаточно проверить наличие напряжения и подключить вилку в розетку. При подготовке к монтажу необходимо убедиться, что сечение проводов соответствует подключаемой электрической мощности, которую имеет встроенная панель. В противном случае нужно провести отдельную линию от вводного щитка до плиты. Тогда установка розетки может не потребоваться. Более подробно о подключении варочной панели мы рассказывали в отдельной статье, с которой настоятельно рекомендуем ознакомиться.

Встраиваемая варочная панель может быть подключена к отдельной линии при условии, что на распределительном щитке предусмотрен отдельный автоматический выключатель для плиты,с подходящим номиналом. Если к дому походит электропитание 380 вольт, то есть 4 провода, при подключении электроплиты следует равномерно распределить нагрузку по фазам.

О подключении электрической варочной панели вы можете узнать из видео:

Вот по такой технологии выполняется установка встраиваемой варочной панели и подключение к электрической сети своими руками. Надеемся, наша пошаговая инструкция и предоставленные видео примеры помогли вам осуществить монтаж без привлечения мастера!

Будет полезно прочитать:

• Правила установки антенны на крыше дома

Основные этапы установки дизельного генератора

Как установить и подключить домофон?

samelectrik.ru

Установка варочной панели в столешницу своими руками — инструкция по монтажу разных видов панелей

Современные кухонные гарнитуры позволяют самостоятельно установить газовую, электрическую или индукционную варочную панель. Такие модели могут эксплуатироваться как совместно с духовым шкафом, то есть быть зависимыми, так и отдельно, то есть быть независимыми. Несмотря на некоторую разницу в их конструкции, общие правила, которыми следует руководствоваться при проведении работ, схожи при всех вариантах исполнения.

Подготовка посадочного отверстия

Разметка

От того, насколько точно будет проведена разметка, зависит внешний вид готовой кухни, а ошибка даже в половину сантиметра заставит приобретать новую столешницу.

Разметку можно провести двумя способами:

• положить устройство на место и обвести маркером;
• рассчитать и разметить место крепления с точностью до миллиметра.

Несмотря на кажущуюся простоту и привлекательность первого пути, шансов ошибиться и нанести неправильную разметку очень много.

Предварительная примерка размеров

Гораздо надежнее размечать место установки путем тщательных расчетов:

1. На поверхность столешницы наносятся границы внутреннего пространства тумбы, над которой будет размещена варочная панель. Таким образом, будет обозначено место, в пределах которого будет вестись работа. Разметку нужно наносить карандашом, чтобы по окончании работ линии можно было легко стереть. Если столешница не позволяет нанести хорошо видимые линии, то на ее поверхность следует наклеить бумажный малярный скотч, а уже на нем рисовать разметку.
2. Необходимо найти будущий центр отверстия, в которое установится корпус. Для этого на столешнице чертятся диагонали прямоугольника, образованного передней и задней частями столешницы и начерченными границами тумбы.
3. В точке пересечения нанесенных диагоналей и будет размещаться центр варочной панели. Через нее нужно провести две прямые линии: одну параллельно краю столешницы, другую – перпендикулярно.
4. На этих прямых нужно отметить габариты встраиваемой части корпуса. Их можно посмотреть в технической документации или померить самостоятельно. Эти размеры следует увеличить на 1-2 мм, чтобы впоследствии удобнее установить прибор.
5. Через нанесенные отметки проводятся прямые линии (параллельно и перпендикулярно краю столешницы). Они образуют прямоугольник, в точности соответствующий заглубляемой части корпуса и расположенный по центру столешницы.
6. Необходимо проконтролировать, чтобы между линиями окончательной разметки и окружающими предметами было соблюдено минимальное расстояние, указанное производителем в технической документации.
7. Полученный прямоугольник необходимо обвести маркером, а лишние линии стереть, чтобы не ошибиться при прорезании отверстия.

Размеченный прямоугольник соответствует размеру варочной поверхности

Прорезание посадочного отверстия

Чтобы вырезать посадочное место под варочную панель, можно использовать следующие инструменты:

• фрезерная машинка;
• электролобзик;
• дрель.

Наиболее качественный рез получается при работе фрезерной машинкой. Чуть менее качественный разрез делает электрический лобзик с мелкозубчатой пилкой.

Для работы можно использовать дрель или электролобзик

Порядок прорезания отверстия лобзиком следующий:

• По углам отмеченного прямоугольника (с внутренней стороны) просверлить отверстия сверлом 8-10 мм.
• Пилкой с мелкими зубьями аккуратно сделать пропил по отмеченным линиям. Корпус электролобзика нельзя держать «на весу», его следует плотно прижимать к столешнице.

Отверстие прорезается по намеченным линиям

Но не в каждом хозяйстве найдутся удобные инструменты. Гораздо менее красивый, но, тем не менее, подходящий для установки рез можно сделать при помощи обычной дрели.

Порядок прорезания посадочного отверстия при помощи дрели таков:

• Сверлом 8-10 мм проделываются отверстия вдоль намеченной линии. Их нужно сверлить с внутренней стороны отметок таким образом, чтобы высверленные места соприкасались с намеченной линией отреза. Отверстия необходимо делать как можно чаще, чтобы отрезаемый кусок столешницы можно было легко обломить.
• Грубые края отверстия необходимо выровнять по отмеченной линии. Для этого можно воспользоваться рашпилем либо мелкой пилкой по дереву или металлу. Полученные края нужно сделать максимально ровными.

Внимание! После того, как посадочное отверстие проделано, необходимо вставить в него варочную панель. Прибор должен входить без усилий и полностью закрывать своим корпусом прорезанное отверстие.

Герметизация посадочного отверстия

Следующий шаг – герметизация. Она необходима для защиты столешницы от попадания воды во время уборки или приготовления пищи. Столешница из дерева или древесно-стружечной плиты может от этого разбухнуть и испортиться.

Герметизация выполняется при помощи акрилового герметика для сантехнических работ или нитролака. Его нужно тщательно нанести тонким слоем изнутри на торцы проделанного отверстия. На верхнюю поверхность столешницы герметик наносить не нужно – там будет использоваться специальная прокладка в виде уплотнительной ленты, идущая в комплекте с панелью.

Торцы столешницы обрабатываются силиконом

Наклейка уплотнительной ленты:

• На уплотнительную ленту нанесен клеевой слой, закрытый пленкой. Ее не следует снимать сразу всю, а отдирать постепенно, по мере приклеивания к поверхности.
• Лента приклеивается по периметру посадочного отверстия единым куском. На углах она не разрезается, а просто наклеивается с поворотом.
• Конец и начало ленты соединяются встык, без нахлеста и зазора.

Некоторые производители комплектуют варочные панели алюминиевыми уплотнителями. Инструкция по их установке содержится в документации на прибор.

Крепление панели

Крепление варочной панели проводится следующим образом:

• Прибор вставляется в посадочное отверстие и центрируется так, чтобы передняя сторона была параллельна краю столешницы.
• Изнутри шкафа корпус крепится к столешнице специальными пластинами, входящими в комплект поставки.
• Монтаж должен быть выполнен таким образом, чтобы между варочной поверхностью и столешницей не осталось зазоров.
• Канцелярским ножом сверху обрезаются излишки уплотнителя.

Уплотнитель обрезается канцелярским ножом

Подключение установленной варочной панели

Электрическая панель

Точку подключения электрической варочной панели желательно предусмотреть еще до установки кухонного гарнитура. Розетка должна соответствовать всем требованиям электробезопасности:

• иметь линию заземления;
• питающий медный кабель должен иметь сечение не менее 4 кв. мм.

В задней стенке напольного шкафа напротив электророзетки прорезается отверстие такого размера, чтобы рукой можно было легко вставить и вынуть вилку от варочной панели.

Розетки, устанавливаемые для самостоятельного подключения, бывают двух видов:

• трехконтактные;
• четырехконтактные.

Если на проводе варочной панели установлена вилка, то для подключения достаточно воткнуть ее в розетку. Шнур питания должен быть такой длины, чтобы при подключении прибора не был туго натянут.

Вилки и розетки для подключения варочных поверхностей

Для моделей, продающихся без вилки, потребуются определенные действия:

• Если розетка трехконтактная, а в проводе четыре жилы, то потребуется подключение двухфазной модели к однофазной сети. Для этого в шнуре соединяют провода с черной и коричневой изоляцией. Это соединение подключается к фазе розетки. Нулевой синий провод соединяют с нулем розетки, а зелено-желтый провод – с заземлением. Все соединения должны быть надежно заизолированы.
• Если размещение проводов в розетке неизвестно, то при помощи мультиметра необходимо определить фазу и ноль. При необходимости их меняют местами таким образом, чтобы они соответствовали разводке в вилке прибора.

Внимание! Самостоятельно врезая электрическую варочную панель, необходимо предусмотреть обязательную установку индивидуальных УЗО и защитного автомата. Например, для розетки в 16А необходимо УЗО не менее 40А, а автомат – не менее 25А.

Индукционная панель

Индукционная панель подключается по тем же общим принципам, что и электрическая. Во многих моделях отсутствуют шнуры питания, а установлены лишь клеммы для присоединения внешнего кабеля.

Схема подключения нанесена рядом с клеммной колодкой

Присоединение в этом случае проводится в следующем порядке:

• Удаляется защитная крышка с задней части прибора.
• Внешний кабель пропускается сквозь крышку.
• Шнур подключается к клеммной пластине в соответствии со схемой, прилагаемой к панели.
• Если установлена перемычка, соединяющая ноль и заземление – ее необходимо удалить.

Газовая панель

Бытовой газ является источником повышенной опасности, поэтому к кухонному помещению предъявляются особые требования:

• Наличие вентиляционной вытяжки.
• Приток воздуха не менее 2 куб.м. в час на каждый киловатт мощности панели.
• Расстояние до стены – не менее 130 мм.
• Питающий газовый шланг должен быть размещен таким образом, чтобы не подвергаться излишнему нагреву и обеспечить возможность периодического осмотра проверяющей организацией.

Варочная панель подключается гибким шлангом

Внимание! Если обязательные требования не будут соблюдены, то эксплуатирующая организация не разрешит эксплуатировать установленную газовую панель.

Подключение панели проводится сертифицированным специалистом в следующем порядке:

• На места резьбовых соединений наносится уплотнительная фум-лента.
• В газовый шланг вставляются паронитовые прокладки.
• Шланг присоединяется к варочной панели и месту подачи газа.
• Места соединений проверяются на герметичность при помощи мыльной пены.
• Шнур электропитания вставляется во влагозащищенную розетку.

Для эксплуатации газовых моделей необходима их приемка обслуживающей организацией, ответственной за эти работы в районе проживания.

Встроить варочную панель в кухонный гарнитур можно собственными силами, проводя работы тщательно в соответствии с представленными рекомендациями.

technosova.ru

Монтаж и подключение варочной панели в Москве качественно и по демократичной цене

Дата

Задача

Заказчик

Адрес

Статус

Стоимость работы

05.05.2021

Установить новую электрическую варочную панель Hansa

Мария Владимировна

Москва, Снежная, 27к1

выполнен 05.05.2021 в 15:55

30.04.2021

Установить варочную панель газовую

Мария

Москва, Щёлковское, 86

выполнен 30.04.2021 в 12:40

28.04.2021

Установить варочную панель электрическую

Оганнес

Мытищи, Благовещенская, 22

выполнен 28.04.2021 в 19:40

20.04.2021

Установить плиту газовую

Марина

Москва, Трехгорный Вал, 8

выполнен 20.04.2021 в 16:45

20.04.2021

Установить электроплиту

Елена Викторовна

Москва, Твардовского, 17к1

выполнен 20.04.2021 в 14:10

20.04.2021

Установить отдельно стоящую стиральную машину Канди в ванной комнате

Надежда Алексеевна

Москва, Кулакова, 5к2

выполнен 20.04.2021 в 12:40

20.04.2021

Установить варочную панель электрическую

Лилия Николаевна

Москва, Кочновский, 4к1

выполнен 20.04.2021 в 11:10

20.04.2021

Установить электрическую варочную панель Kuppersberg ECO 30

Максим

Химки, Березовая Аллея, 3

выполнен 20.04.2021 в 11:05

18.04.2021

Демонтировать и установить электрическую варочную панель

Владислав

Красногорск, Авангардная, 3

выполнен 18.04.2021 в 19:10

18.04.2021

Установить новую газовую варочную панель Candy

Ольга Николаевна

Москва, Средняя Первомайская, 36к1

выполнен 18.04.2021 в 17:40

18.04.2021

Установить новую газовую варочную панель

Владимир Владимирович

Москва, Халтуринская, 11

выполнен 18.04.2021 в 13:20

16.04.2021

Установить газовую варочную панель Беко

Юлия

Москва, Щёлковское, 24к1

выполнен 16.04.2021 в 18:00

15.04.2021

Установить электрическую варочную панель

Сергей Викторович

г Балашиха, мкр Саввино, Безымянная, 2

выполнен 15.04.2021 в 18:00

14.04.2021

Установить варочную панель газовую

Владимир

Москва, 5-я Парковая, 64к1

выполнен 14.04.2021 в 15:40

12.04.2021

Установить варочную панель

Ильсияр

Москва, Братьев Весниных, 2

выполнен 12.04.2021 в 17:00

10.04.2021

Установить новую электрическую варочную панель Beko

Ольга Игоревна

Москва, Абрамцевская, 8А

выполнен 10.04.2021 в 15:10

05.04.2021

Установить электрическую варочную панель

Юлия

Москва, Ротерта, 1

выполнен 05.04.2021 в 16:40

04.04.2021

Установить новую электрическую варочную панель Bosch

Дарья Владимировна

Москва, Милашенкова, 1

выполнен 04.04.2021 в 16:10

04.04.2021

Установить новую индукционную варочную панель Electrolux

Галина Сергеевна

Москва, Бестужевых, 21В

выполнен 04.04.2021 в 12:55

02.04.2021

Установить новую электрическую варочную панель Indesit

Лидия Сергеевна

Балашиха, Свердлова, 19

выполнен 02.04.2021 в 18:40

02.04.2021

Установить электрическую варочную панель Electrolux CPE 6420 KX

Павел Александрович

Москва, 6-й Новоподмосковный, 3

выполнен 02.04.2021 в 12:40

29.03.2021

Установить новую газовую варочную панель

Андрей

Москва, Плеханова, 18к1

выполнен 29.03.2021 в 15:10

26.03.2021

Установка варочной панели и встраиваемой посудомоечной машины

Александр

Москва, Хабаровская, 10/30

выполнен 26.03.2021 в 17:35

25.03.2021

Установить газовую варочную панель и электрический духовой шкаф

Александр

Красногорск, Комсомольская, 19

выполнен 25.03.2021 в 11:30

24.03.2021

Установка встраиваемой посудомоечной машины

Елена Владимировна

Зеленоград

выполнен 24.03.2021 в 17:00

24.03.2021

Установить новую электрическую варочную панель Electrolux

Евгений Евгеньевич

Красногорск, Красногорский, 26

выполнен 24.03.2021 в 15:15

21.03.2021

Установка электрической варочной панели

Альбина

г Балашиха, мкр Гагарина

выполнен 21.03.2021 в 12:40

21.03.2021

Установить новую индукционную варочную панель Electrolux

Вера Васильевна

Королёв, Горького, 39

выполнен 21.03.2021 в 11:10

20.03.2021

Демонтировать и установить газовую варочную панель LEX GVG 431C IV

Татьяна Васильевна

Москва, Измайловская, 11

выполнен 20.03.2021 в 10:55

18.03.2021

Установить электрическую варочную панель Bosch

Илья Андреевич

Москва, Мещерский, 6к2

выполнен 18.03.2021 в 15:30

16.03.2021

Установить варочную панель электрическую

Алексей

Москва, Барышиха, 25к3

выполнен 16.03.2021 в 09:45

13.03.2021

Установить варочную панель электрическую

Елена Александровна

Москва, Генерала Кузнецова, 15к1

выполнен 13.03.2021 в 16:10

11.03.2021

Установить электрическую варочную панель Bosch

Дмитрий Кириллович

г Химки, кв-л Клязьма, Набережный, 2к2

выполнен 11.03.2021 в 14:55

11.03.2021

Установка бытовой техники и установка подвесных люстр на планке

Денис

Москва, Ясеневая, 12к5

выполнен 11.03.2021 в 17:30

10.03.2021

Установить электрическую варочную панель

Игорь

Балашиха, Зеленая, 32к3

выполнен 10.03.2021 в 15:55

06.03.2021

Установить новую стиральную машину Bosch

Наталья Геннадьевна

Москва, Алабяна, 15

выполнен 06.03.2021 в 20:30

05.03.2021

Установить новую электрическую варочную панель Bosch

Ангелина Николаевна

п Развилка, Римский, 1

выполнен 05.03.2021 в 17:10

04.03.2021

Установка варочной электрической панели

Светлана Владимировна

Москва, Новотушинский, 6к1

выполнен 04.03.2021 в 10:10

02.03.2021

Установка варочной панели

Анна Олеговна

Москва, Перовская, 22к2

выполнен 02.03.2021 в 16:40

01.03.2021

Установить стиральную машину соло

Ирина Павловна

Москва, Маршала Катукова, 6к2

выполнен 01.03.2021 в 17:50

01.03.2021

Установить индукционную варочную панель

Вячеслав

Москва, Маршала Рокоссовского, 23

выполнен 01.03.2021 в 16:45

01.03.2021

Установить варочную панель электрическую

Татьяна

Балашиха, Дмитриева, 2

выполнен 01.03.2021 в 13:10

28.02.2021

Установка стиральной машины, варочной панели и электрической духовки

Ирина

Раменское, Гурьева, 26

выполнен 28.02.2021 в 12:00

27.02.2021

Демонтировать и установить электрическую варочную панель Электролюкс

Александр Петрович

кв-л 137а Самаркандский Бульвар

выполнен 27.02.2021 в 11:30

25.02.2021

Установить холодильник отдельностоящий

Александра

Красногорск, Видная, 3

выполнен 25.02.2021 в 18:25

25.02.2021

установка стиральной машины соло

Александр

Красногорск, Заводская, 18к4

выполнен 25.02.2021 в 16:30

25.02.2021

Установить новую электрическую варочную панель Zanussi

Марина Юрьевна

Москва, Краснопролетарская, 9

выполнен 25.02.2021 в 13:10

23.02.2021

Установить электрическую варочную панель Аристон и электрический духовой шкаф bosch

Татьяна Яковлевна

Москва, Ярцевская, 27/4

выполнен 23.02.2021 в 18:00

23.02.2021

Установка вытяжки, духовки и варочной панели в кухонный гарнитур

Лариса Михайловна

Реутов, Октября, 3

выполнен 23.02.2021 в 15:15

18.02.2021

Установить стиральную машину соло

Виталий

Москва, Бестужевых, 12

выполнен 18.02.2021 в 17:30

Установка варочной панели

Ремонт или обновление обстановки дома чаще всего касаются кухни. При этом сложность работ по установке кухонного оборудования, к примеру, варочной панели — требует знаний и навыков профессионалов электриков.

Современные варочные панели могут быть зависимыми (т.е. установка панели производится только в комплексе с зависимым духовым шкафом) или независимыми (при этом подключение независимой варочной производится автономно).

Зависимая варочная панель подключается через духовку, а управляются оба компонента при помощи сенсорной панели или обычных регуляторов, расположенных на поверхности. Зависимая варочная панель располагается над духовым шкафом, как в конструкции привычной кухонной плиты.

В свою очередь не зависимая варочная панель может устанавливаться куда угодно по желанию клиента главное, чтоб она не нарушала основные правила установки варочных панелей.

Как это происходит.

Сейчас можно сначала установить кухонный гарнитур в соответствии с дизайн-проектом, а затем сделать вырезку в столешнице для установки мойки или для того, чтобы осуществить монтаж варочной панели. Отверстие пропила не должно превышать размеров указанных в инструкции по подключению варочной панели так же выпел необходимо обработать специальным герметиком, чтобы столешница не деформировалась от попадания жира и влаги. Так же по всему периметру варочной поверхности клеится лентагерметик. Затем варочная панель надежно закрепляется с помощью крепежных конструкций. Только после этого можно подключать варочную панель к электросети. Для этого используется кабель ПВС 3Х4 и специальная розетка на 32А.

Не рекомендуется производить подключение электрической варочной поверхности самостоя-тельно! Вы можете получить травму и утратить право на обслуживание по гарантийному талону.

Только специалист сможет определить оптимальный вариант установки поверхности и, при необходимости, проведет специальный провод, проследив за тем, чтобы провод и розетка были заземлены и соответствовали мощности панели. В зависимости от модели варочные панели могут быть газовые, электрические или комбинированные. Если Вы решили произвести подключение варочной поверхности electrolux, то у этого производителя Вы сможете найти варочные панели всех размеров (от 2-комфорочных «домино» до панелей на 5-6 зон нагрева) и всех типов подогрева (газовые, электрические и комбинированные). Варочная поверхность может быть как чугунной так и стеклокерамической.

Для правильной установки —

Ключом к правильной работе вашей кухонной вытяжки является профессиональная установка специализированным техником.

Вытяжные вытяжки выводят воздух в атмосферу. Этот тип используется чаще всего, поскольку он обеспечивает высокую производительность, большую емкость и низкий уровень шума.

Вытяжки с рециркуляцией удаляют неприятные запахи из воздуха с помощью угольного и жироулавливающего фильтра, прежде чем снова направить воздух на кухню.Этот тип подходит для кухонь без вытяжного канала, а также позволяет избежать тепловых потерь во внешнюю атмосферу.

Для эффективной работы рекомендуется максимальная длина воздуховода 12 футов и максимум 2 изгиба. Однако максимальная или минимальная длина не определена. Принципы одинаковы для любого вытяжного шкафа — труба самой короткой длины с наименьшим количеством изгибов будет более эффективной, чем очень длинная труба с большим количеством изгибов.

Практически все модели Elica могут работать в обоих режимах.

Перед установкой кухонной вытяжки ознакомьтесь со следующими основными правилами:

Выполните все шаги, указанные в руководстве по эксплуатации;

Если вы столкнулись с трудностями, обратитесь за помощью к надежному специализированному специалисту;

Подключайте вытяжные колпаки к внешней атмосфере с помощью специальной трубы диаметром 4-3 / 4 дюйма — 6 дюймов: минимизация расстояния между воздуховодами и избежание ненужных изгибов увеличивает производительность;

Соблюдайте минимальное расстояние от варочной панели, указанное в руководстве, чтобы обеспечить безопасность и избежать повреждения рабочих частей;

Убедитесь, что электрическая розетка расположена достаточно близко к вытяжке для подключения.

Встраиваемая варочная панель:

Для правильной работы вашей Built in Hob профессиональная установка специализированным техником является ключевым моментом.

Для установки в кухню со встроенной варочной панелью необходимо вырезать гранитную платформу. Ниже приведены размеры резки гранита для различных моделей. Пожалуйста, выберите модель встроенной варочной панели, которую вы приобрели, и нарежьте гранит в соответствии с размерами, указанными на схемах ниже, у квалифицированного резчика по камню / граниту. Обратите внимание, что вы должны предоставить точку 5 А для электрического зажигания встроенной варочной панели под платформой в непосредственной близости от вашей встроенной варочной панели.Все указанные ниже размеры указаны в миллиметрах (мм).

Керамическая варочная панель Vetro:

Встраиваемая духовка / Встраиваемая микроволновая печь:

Для правильной работы вашей встраиваемой духовки / встраиваемой микроволновой печи профессиональная установка специализированным техником является ключевым моментом.

Чтобы установить встраиваемую духовку / микроволновую печь, предоставьте указанные ниже разделки туши. размеры к производителю вашей кухни. Убедитесь, что задняя сторона корпус (шкаф) следует оставить открытым для вентиляции, на случай, если есть отсутствие вентиляции в корпусе (шкафу) изделие может выйти из строя и гарантия будет считаться недействительным. Обратите внимание, что вы должны предоставить точку на 15 ампер. для работы встраиваемой микроволновой печи / встраиваемой духовки, желательно, чтобы эта точка быть позади встроенной духовки / встроенной микроволновой печи.Все нижеупомянутые размеры указаны в миллиметрах (мм).

Встраиваемая посудомоечная машина:

Для правильной работы вашей посудомоечной машины встраиваемая профессиональная установка специализированным техником является ключевым моментом.

Чтобы установить встраиваемую посудомоечную машину, предоставьте указанный ниже корпус. размеры резки к производителю вашей кухни. Обратите внимание, что вы должны обеспечьте точку 15 А для работы встраиваемой посудомоечной машины, желательно это точка должна находиться за встроенной посудомоечной машиной. Все ниже указанные размеры указаны в миллиметр (мм).

ФРИТЮРНИЦА / БАРБЕКЯ:

Для правильной работы вашей ФРИТЮРНИЦЫ / БАРБЕКЮ : Профессиональная установка специализированным техником является ключевым моментом.

Чтобы установить встраиваемую фритюрницу / кухню для барбекю, необходимо вырезать гранитную платформу. Ниже приведены размеры резки гранита для встроенной фритюрницы / барбекю. Пожалуйста, отрежьте гранит в соответствии с размерами, указанными на диаграммах ниже из квалифицированный резчик по камню / граниту. Обратите внимание, что вы должны предоставить 15 ампер. точки для работы Встроенная фритюрница / барбекю под платформой в поблизости от встроенной фритюрницы / барбекю.Все указанные ниже размеры указаны в миллиметр (мм).

Установка газовых и электрических плит

Установка всех варочных панелей обычно проста, требуется не больше, чем установка устройства на столешницу.Во всех случаях отверстие для вырезания указано в инструкции пользователя. Мы не рекомендуем вырезать проемы в столешницах на основе технических характеристик брошюры и чтобы установщик проверил изделие перед тем, как сделать вырез в столешнице; это может предотвратить потенциально дорогостоящие ошибки.

На следующем изображении показаны типичные требования к установке, применимые к большинству варочных панелей: —

Обратите внимание, что размеры вырезов для каждой варочной панели показаны в буклете с инструкциями и, в большинстве случаев, в брошюре CDA или на веб-сайте.

Расстояния для каждого продукта различаются, но общие требования следующие: —

• Расстояние между варочной панелью и задней стенкой при установке должно быть 50 мм или больше.
• Расстояние между варочной панелью и прилегающей вертикальной поверхностью должно превышать 150 мм.
• Высота между варочной панелью и вытяжкой над ней должна быть такой, как указано ниже.

Важно!

В инструкциях, прилагаемых к варочной панели, будет указана минимальная высота любого вытяжного устройства, устанавливаемого над ней.Та же информация предоставляется с экстрактором, и если в инструкциях по экстрактору не указаны особые исключения, то необходимо использовать более высокую из высот, указанных в двух буклетах с инструкциями. В случае газовых приборов несоблюдение требований к правильной установке может привести к тому, что об установке будет сообщено в RIDDOR, и может задержать любое подтверждение установки.

С января 2008 года закон требует, чтобы газовые плиты, устанавливаемые в многоквартирных домах или квартирах, оснащались устройствами контроля пламени.(Теперь относится ко всем объектам)

Крепление варочной панели к столешнице:

К большинству варочных панелей прилагается ряд фиксирующих зажимов, чтобы удерживать варочную панель на столешнице (некоторые индукционные блоки не снабжены фиксирующими зажимами). Крепежные винты следует затягивать равномерно, желательно вручную; если для этого предполагается использовать электроинструменты, убедитесь, что они настроены на низкий крутящий момент.

Никогда не герметизируйте варочную панель к столешнице силиконовым герметиком. Это может затруднить снятие прибора для ремонта, и в этом нет необходимости.

Вентиляция с индукционной варочной панелью:

Индукционные варочные панели требуют вентиляции и обычно снабжены охлаждающими вентиляторами для предотвращения перегрева внутренней электроники. Это важно учитывать при установке любой духовки под варочной панелью.

Если индукционная плита отключается во время работы, наиболее вероятной причиной является недостаточная вентиляция. Обычно отображается код ошибки, и это объясняется в инструкциях, прилагаемых к варочной панели.

Электрическое подключение

Одна из наиболее частых причин, по которой сервисное обслуживание требуется вскоре после установки, связано с плохим подключением к электросети.Если электрическая плита не работает сразу после установки, весьма вероятно, что она была неправильно подключена к электросети.

В продуктах

CDA обычно используются клеммные колодки с латунными перемычками. Важно, чтобы они использовались и правильно подогнаны. В противном случае может произойти локальный отказ клемм из-за перегрева. Пример одной такой клеммной колодки показан ниже; обычно они встречаются на керамических блоках: —

В этом примере есть 3 токоведущих клеммы, соединенные вместе, и одна нейтраль плюс земля.

Обратите внимание, что некоторые продукты имеют 3 контакта под напряжением и 2 нейтрали

Обратите внимание, что некоторые индукционные варочные панели поставляются с многожильными кабелями; инструкции, прилагаемые к этим продуктам, содержат всю информацию, необходимую для правильного подключения к электросети.

Клеммы для большинства керамических и сплошных плит конфорок предназначены для использования с сетевым кабелем с поперечным сечением 2,5 мм2. Кабель большего размера может не подойти. Если номинальная потребляемая мощность 4- или 5-зонной электрической варочной панели (указанная на паспортной табличке и в инструкциях) ниже 7.5 кВт, вполне приемлемо для использования многожильного кабеля CSA 2,5 мм2.

Ни при каких обстоятельствах нельзя устанавливать электрическую плиту (керамическую, индукционную или сплошную) с вилкой на 13 А или ответвлением с предохранителем на 13 А. Все эти плиты следует устанавливать с использованием специальной точки.

Если отдельная печь должна быть подключена к одной и той же электросети, то она должна быть снабжена соответствующим ответвлением с предохранителем, защищенным соответствующим предохранителем.

Газовые соединения

Газовые варочные панели должны быть установлены на жестких медных трубопроводах, а изолирующий кран должен быть обеспечен в месте, доступном после установки.Установщик несет ответственность за соблюдение всех применимых газовых норм. Только зарегистрированный установщик Gas Safe должен подключать газовый прибор к источнику питания.

Самая распространенная проблема при установке — это сообщение об утечке газа. Неизменно это происходит из-за утечки газа в колене, когда один или несколько соединений не были правильно собраны и затянуты. Правильная сборка показана на следующем изображении: —

Убедитесь, что все газовые соединения после установки исправны, используя соответствующие методы обнаружения утечек, но не открытое пламя.Обратите внимание:

• Колено (C) должно быть соединено с параллельной резьбой, соединяющейся с штуцером варочной панели (A), с помощью волоконной шайбы (F)
• Коническая резьба BSP должна быть подсоединена к медному подводящему трубопроводу.

Как установить индукционную плиту?

Индукционная плита требует специального источника питания и соответствующего подключения к сети. Вы можете сделать это самостоятельно, но если вы не знаете, как это сделать правильно, мы рекомендуем вам обратиться к квалифицированному электрику для установки плиты.

Для вашего собственного здоровья и безопасности мы рекомендуем поручить установку индукции опытному электрику. В большинстве случаев это устройство подключается к однофазному источнику питания 230 В или к трехфазному источнику питания 400 В. Здесь очень важно подключение к отдельной цепи тока, чтобы избежать перегрузки системы электропроводки в вашем доме или квартире.

Какие кабели подходят для установки индукционной плиты?

Кабели должны быть отрегулированы в соответствии с требованиями производителей оборудования.Сечение кабеля должно соответствовать типу установки. Если мы подключаем индукционную плиту к трехфазному источнику питания, кабель должен быть минимум 5 x 2,5 мм2, тогда как для подключения к однофазной сети требуются кабели 3 x 4 мм2.

В случае однофазной установки рекомендуется кабель 4 мм2, но довольно часто кабели 2,5 мм2 уже проложены в наших домах или квартирах. Также можно использовать этот тип кабеля.Не каждый готов менять систему электропроводки в своем доме только для того, чтобы установить новую плиту.

Однофазная установка

Практически большинство варочных панелей, продаваемых в Польше, можно подключить к однофазному источнику питания. Это не что иное, как традиционная розетка на 230 В. Установка индукционной плиты осуществляется путем соединения трех кабелей от системы электропроводки с кабелями от прибора.Кабели должны быть подключены в соответствии с цветовым кодом.

Некоторые индукционные варочные панели предназначены для однофазного подключения и оснащены заводской вилкой. Следует помнить, что нельзя допускать перегрузки системы электропроводки. Для решения этой проблемы рекомендуем создать отдельную цепь тока для индукционной варочной панели.

К каждому прибору прилагается руководство, в котором вы можете найти полезную информацию о скачках напряжения, которым вы должны следовать во время установки.В руководстве вы также можете найти всю информацию о типах кабелей, которые необходимо использовать для обеспечения правильного подключения. Поэтому, если вы хотите установить индукционную плиту самостоятельно, вам необходимо внимательно прочитать руководство и инструкции.

Трехфазная установка

Не каждую индукционную плиту можно подключить к трехфазному источнику питания. Если это возможно, убедитесь, что кабели питания имеют подходящее поперечное сечение.Также можно подключить индукционную плиту к обоим типам системы электропроводки. Если мы не совсем уверены, какой тип электропроводки у нас дома, мы должны попросить помощи у квалифицированного электрика.

Если мы решим подключить индукционную плиту самостоятельно, мы должны строго следовать инструкциям, приведенным в руководстве, где вы можете найти подробную информацию о том, как правильно подключить кабели. Если нам необходимо подключить наше устройство к источнику питания 400 В, мы чаще всего используем двухфазные кабели и кабель третьей фазы, а также замыкаем нейтральный провод.Для выполнения этого процесса нам понадобится заземление.

Установка электриком

Если у вас возникли сомнения при установке индукционной плиты, обратитесь за помощью к опытному электрику. Он обладает всей необходимой квалификацией и правильно установит вашу индукционную плиту. Неправильная установка индукционной плиты может привести к ее повреждению, а также представляет угрозу для здоровья человека, устанавливающего индукционную плиту.

Вам также следует иметь в виду, что многие производители индукционных плит требуют, чтобы эти устройства устанавливались квалифицированными специалистами. Если нет штампа электрика, установившего вашу индукционную плиту, ваши жалобы могут быть не приняты во внимание.

Процесс установки индукционной варочной панели своими руками несложный. Многие производители бытовой техники снабжают каждый прибор подробным руководством по эксплуатации, в котором вы найдете всю необходимую информацию.Если мы уже знаем, для какой установки предназначена наша индукционная плита, вам просто нужно строго следовать инструкциям и требованиям, предоставленным производителем. Если вы не хотите рисковать, вы всегда можете обратиться за помощью к электрику.

Страница не найдена — Appliance City

В этом месте ничего не было найдено. Попробуйте поискать или просмотрите ссылки ниже.

Рекомендуемые товары

• Hotpoint HF1801EF1 Встроенный морозильник с морозильной камерой на стойку 177 см

  Гарантия 1 год При условии регистрации на веб-сайте производителя

  F

  Этот встроенный морозильник Hotpoint разработан для установки в высокий корпус с дверцей для мебели спереди, чтобы соответствовать остальным вашей кухни.Он имеет полезную емкость 209 литров и … Подробнее

  Этот встроенный морозильник Hotpoint разработан для установки в высокий корпус с дверцей для мебели на передней панели, чтобы он соответствовал остальной части вашей кухни. Его полезная емкость составляет 209 литров, и в нем 8 отсеков, включая быстрое замораживание. Читать меньше

  Морозильные камеры

• Candy CTDBH7A1TBE 7 кг Интегрированный конденсаторный сушильный барабан с тепловым насосом — БЕЛЫЙ

  Гарантия 1 год При условии регистрации на веб-сайте производителя

  A +

  Эта превосходная 7-килограммовая полностью интегрированная сушилка конденсатора с тепловым насосом от Candy является первой в своем роде! Имея 15 программ сушки сенсора, включая антисминание, антиаллергию и детское, Woolmark в соотв… Подробнее

  Этот превосходный 7-килограммовый полностью интегрированный конденсаторный осушитель с тепловым насосом от Candy является первым в своем роде! Эта аккредитованная Woolmark сушилка с 15 сенсорными программами сушки, включая антисминание, антиаллергию и детскую сушилку, является идеальным выбором для активного дома. Индикатор детектора Candy’s KG доступен для циклов хлопка и синтетики, где в течение первых 4 минут цикла интеллектуальный датчик взвешивает белье и соответственно регулирует время цикла, потребление воды и электроэнергии.Благодаря функциям NFC, таким как голосовой помощник, интеллектуальная проверка и интеллектуальные циклы, вы можете управлять своим устройством из любого места с помощью смартфона или планшета. Конденсаторный осушитель белого цвета с рейтингом энергоэффективности A + — идеальный выбор для многолюдного семейного дома. Сохраняйте низкое потребление энергии и еще меньшие счета. Читать меньше

  Встроенные сушильные барабаны

Категории продуктов

Популярные продукты

• Этот товар больше не доступен

  Samsung WW90K5413UX 9 кг Стиральная машина AddWash WW5500 1400 об / мин — GRAPHITE

  5 лет гарантии При условии регистрации на сайте производителя

  A +++

  Представляем вам эту фантастическую стиральную машину 9 кг от Samsung.Добавляйте в стирку во время стирки с помощью дверцы Samsung AddWash. Быстро добавляйте что-нибудь лишнее во время стирки, будь то стирка … Подробнее

  Представляем вам эту фантастическую 9-килограммовую стиральную машину от Samsung. Добавьте в стирку во время стирки с помощью дверцы Samsung AddWash. Быстро добавьте что-нибудь лишнее во время стирки, будь то потерянный носк, который вы пропустили, немного дополнительного смягчителя или вещь, выстиранную вручную для окончательного полоскания. Он также оснащен технологией EcoBubble, которая смешивает воздух, воду и моющее средство для создания пузырьков, которые быстрее проникают в вашу одежду, что позволяет стирать при более низких температурах, а также их интенсивную функцию, которую можно добавить в программу одним нажатием кнопки.Просто добавьте 30-минутную функцию замачивания пузырями и позвольте пузырькам глубоко проникнуть в ткань, чтобы удалить стойкие пятна. Эта модель, отделанная графитом, станет прекрасным дополнением любого дома. Читать меньше

  Стиральные машины отдельно стоящие

• Samsung RB31FDRNDSA Диспенсер для воды с морозильной камерой для холодильника с морозильной камерой, 60 см — SILVER

  5-летняя гарантия При условии регистрации на веб-сайте производителя

  E

  Стильный снаружи и просторный внутри, этот серебристый отдельно стоящий холодильник с морозильной камерой от Samsung может понравиться .Общая вместимость составляет 338 литров, и у вас будет … Подробнее

  Стильный снаружи и просторный внутри, в этом серебристом отдельно стоящем холодильнике с морозильной камерой от Samsung есть что полюбить. При общей емкости 338 литров у вас будет достаточно места для всей семьи, а с дополнительным бонусом в виде диспенсера для воды вы можете получить охлажденную воду одним нажатием кнопки. Он также не подключен к водопроводу, поэтому вам не нужно подключать его к водопроводу. Читать меньше

  Отдельно стоящий холодильник с морозильной камерой

• Этот товар больше не доступен

  Bosch WAN28201GB 8 кг Стиральная машина Serie 4 1400 об / мин — БЕЛЫЙ

  Гарантия 2 года При условии регистрации на веб-сайте производителя

  A +++

  Эта превосходная стиральная машина серии 4 от Bosch имеет рейтинг энергопотребления A +++ и имеет сверхбыстрая программа стирки и функция перезагрузки, позволяющая добавлять в барабан забытые вещи.Она также … Подробнее

  Эта превосходная стиральная машина серии 4 от Bosch имеет рейтинг энергопотребления A +++, а также программу сверхбыстрой стирки и опцию перезагрузки, которая позволяет добавлять в барабан забытые вещи. Он также может похвастаться популярными функциями Bosch, такими как EcoSilence Drive, бесщеточный двигатель с повышенной надежностью и пониженным уровнем шума, и Vario Perfect, обеспечивающий превосходный контроль над каждой нагрузкой; выберите, хотите ли вы сократить время работы или затраты на электроэнергию. Wave Drum бережно обрабатывает каждую загрузку, а 3D Wash Cascade обеспечивает попадание воды на каждое волокно.Функция перезагрузки Bosch позволяет добавлять или снимать одежду любого размера в стиральной машине. Просто приостановите цикл, и ваша машина автоматически отрегулирует уровень воды, чтобы вы могли открыть дверцу, перезагрузить предметы и перезапустить! Читать меньше

  Стиральные машины отдельно стоящие

• Этот товар больше не доступен

  Samsung RS67N8210S9 Холодильник-морозильник RS8000 в американском стиле со льдом и водой — НЕРЖАВЕЮЩАЯ СТАЛЬ

  5-летняя гарантия При условии регистрации на веб-сайте производителя

  A +

  Нам очень нравится этот холодильник Samsung с морозильной камерой в американском стиле! Обладая впечатляющими 609 литрами места для хранения вещей, что означает меньшее количество поездок в магазины, он идеально подходит для голодных семей и тех, кто любит t… Подробнее

  Нам нравится этот холодильник с морозильной камерой в американском стиле от Samsung! Имея впечатляющие 609 литров места для хранения вещей, что означает меньшее количество поездок в магазины, он идеально подходит для голодных семей и тех из вас, кто любит развлекаться. Эксклюзивная система Twin Cooling Plus от Samsung позволяет дольше сохранять свежесть продуктов, сокращая потери продуктов и счета за еду. Он оснащен прохладным светодиодным внутренним освещением и внешним диспенсером для льда и воды, который достаточно высок для кувшинов, что делает его идеальным для кувшинов с ледяной водой в долгие летние дни.Эта модель действительно отвечает всем требованиям, и из нержавеющей стали она тоже выглядит фантастически. Если вы хотите сэкономить на счетах за электроэнергию, тогда вы в надежных руках, так как этот великолепный холодильник с морозильной камерой имеет рейтинг энергоэффективности A +. Читать меньше

  Холодильники с морозильной камерой в американском стиле

Установки варочной панели

Установки варочной панели

Магазин будет работать некорректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для максимального удобства работы на нашем сайте обязательно включите Javascript в своем браузере.

Услуги по установке варочной панели

Наши опытные установщики могут установить вашу электрическую или газовую плиту, чтобы избавить вас от лишних хлопот.

Чтобы получить дополнительную информацию о наших услугах по установке варочных панелей или получить точное предложение и записаться на прием, свяжитесь с одним из наших дружных сотрудников сегодня — мы всегда готовы помочь.

Узнайте все, что вам нужно знать о наших услугах по установке электрических плит.

Мы установим электрическую плиту в кратчайшие сроки. Вот все, о чем мы позаботимся.

• Если вы выбрали нашу службу подключения для своего нового устройства, мы с радостью отключим ваше старое.
• Когда мы приедем, мы распакуем вашу электрическую плиту и отключим старую.
• Не беспокойтесь о кабелях. Мы привезем все необходимое для установки вашей новой варочной панели.
• Во время установки мы сделаем не менее 8 снимков, чтобы у нас была запись об услуге.
• Пропали с нашей службой удаления и переработки? Когда уедем, мы заберем вашу старую плиту.

Есть всего пара вещей, которые вам нужно сделать и проверить, прежде чем мы приедем.

• Пространство вокруг вашей варочной панели называется горячей зоной, и вам нужно убедиться, что в нем нет выключателей, вытяжек и других легковоспламеняющихся материалов (например, обоев). Между варочной панелью и вытяжкой или потолком должен быть зазор не менее 65 см.Если в горячей зоне нет опасностей, возможно, мы не сможем установить.
• Убедитесь, что ваше текущее электрическое подключение (розетка или большой красный выключатель) соответствует требованиям вашей новой варочной панели. Если ваша новая плита мощностью более 3 кВт, вам понадобится предохранитель на 16 или 32 ампер — большой красный переключатель. Если ваша новая плита имеет мощность менее 3 кВт, вам понадобится только стандартный предохранитель на 12 А — обычная розетка. Сравните то, что у вас есть, с деталями вашей новой варочной панели на вкладке «Основная информация» на страницах наших продуктов, чтобы убедиться, что все готово.
• Пока вы находитесь в разделе «Основная информация» на страницах наших продуктов, стоит проверить размеры вашей новой варочной панели, чтобы убедиться, что на кухне достаточно места.
• Переходите с газовой плиты? Не волнуйтесь. Мы отправим одного из наших инженеров по газовой безопасности, чтобы убедиться, что ваша новая электрическая плита установлена ​​правильно. Сообщите нам о том, что вы переходите с бензина на кассе.

Вот все, что не покрывает наша служба установки.

• Мы можем внести небольшие изменения, например, заменить кабели или переключатели, чтобы они соответствовали вашей плите, но мы не будем удалять что-либо в горячей зоне или менять какую-либо другую часть вашего дома.
• Установка для приготовления продуктов доступна только в определенные дни с определенными почтовыми индексами. Узнайте, какие даты доступны для вас на кассе.

Узнайте все, что вам нужно знать о наших услугах по установке газовых плит.

Как и вы, мы хотим, чтобы ваша газовая плита была установлена ​​без сбоев.Вот все, о чем мы позаботимся для вас с того момента, как вы выберете нашу услугу по установке в корзине:

• Чтобы все прошло как можно лучше, мы постараемся связаться с вами до дня доставки. Это просто быстрый звонок, чтобы убедиться, что все готово, когда мы приедем.
• Если вы выбрали нашу службу подключения для своего нового устройства, мы с радостью отключим ваше старое.
• Поскольку мы устанавливаем для вас газовый прибор, мы проведем 2 газовых теста, чтобы убедиться, что все в безопасности.Один до того, как мы установили плиту, и один после.
• Вы можете оставить нам отключение существующего устройства. Мы такие милые.
• Мы распакуем для вас новый продукт, когда приедем.
• Тогда самое интересное. Мы приступим к установке вашей новой газовой плиты в доме!
• Не беспокойтесь о кабелях, мы привезем с собой все необходимое для установки вашей новой варочной панели и можем предоставить дополнительные, если они вам понадобятся.
• Мы также сделаем минимум 8 снимков на протяжении всей установки. Это просто для того, чтобы у нас обоих был отчет об оказанных нами услугах, если они вам когда-нибудь понадобятся.
• Плюс, если вы выбрали нашу услугу утилизации, мы даже возьмем с собой вашу старую модель.

Прежде чем мы сможем безопасно и успешно установить вашу новую блестящую газовую плиту, вам нужно будет выполнить всего несколько быстрых проверок, прежде чем мы свяжемся с вами.Если у вас есть какие-либо вопросы, мы все обсудим во время телефонного звонка перед установкой.

• В вашей существующей горячей зоне (пространство вокруг плиты) не должно быть выключателей, вытяжек и легковоспламеняющихся предметов, включая шкафы и обои. Между варочной панелью и вытяжкой или потолком должен быть зазор не менее 75 см. По телефону мы зададим несколько вопросов о «Горячей зоне», но учтите, что мы не сможем установить, если в ней нет опасностей.
• Как и в случае с любым газовым прибором, вам необходимо убедиться, что комната, в которой будет жить ваша новая плита, имеет прямую вентиляцию, выходящую за пределы помещения.
• Нам нужно будет подключить к существующему газу. Еще раз проверьте, есть ли у вас доступ к одному из них.
• Убедитесь, что у нас есть доступ к счетчику газа. Если у вас есть счетчик, вам нужно убедиться, что у нас есть к нему доступ и что вы залили его достаточно, чтобы мы могли правильно провести тестирование.
• Также должна быть трехконтактная розетка или конфорка (тот большой красный переключатель) в пределах 1.5 метров от нового дома вашей плиты.
• Убедитесь, что существующее электрическое соединение (это будет розетка или большой красный выключатель) соответствует тому, что требуется для вашей новой варочной панели. Если вы не можете добраться до розетки или выключателя, вы сможете найти их в руководстве по эксплуатации вашей текущей варочной панели. Либо откопайте книгу, которая идет с ним, либо быстро найдите номер модели в Интернете. Вся информация, необходимая для вашего нового устройства, указана на вкладке «Основная информация» на страницах наших продуктов.
• Размеры выбранной варочной панели также можно найти в разделе «Основная информация» на страницах с описанием продуктов. Дважды проверьте, подходят ли высота, ширина и глубина к пространству на вашей кухне.

Чтобы вы точно знали, чего ожидать и чего не ожидать от наших прекрасных драйверов в день доставки, вот краткий список того, что не включает в себя наша услуга по установке:

• Установка продуктов для приготовления пищи доступна только в определенные дни с определенными почтовыми индексами.Так что не пугайтесь, если доставка будет какое-то время, когда вы попадете в корзину.
• Несмотря на то, что наши бригады имеют полную квалификацию для выполнения газовых установок, мы не можем устранить утечку газа.
• Если старый котел не загорится повторно после того, как мы установили ваш новый прибор, наша команда не несет ответственности. Необходимо будет связаться с вашим провайдером.
• Хотя мы можем внести изменения в шкафы и столешницы, если это необходимо, мы не изменим никакую другую вашу собственность.Мы здесь только для того, чтобы установить вашу новую газовую плиту! Это включает все, что находится в горячей зоне.
• Установка невозможна в коммерческой недвижимости, если нет отдельного жилого счетчика, который мы можем использовать.

Узнайте все, что вам нужно знать о наших услугах по установке газовых плит.

Мы установим вашу новую плиту в кратчайшие сроки. Вот все, о чем мы позаботимся.

• Мы позвоним вам до дня доставки, чтобы задать несколько важных вопросов и убедиться, что все готово к нашему приезду.Так что держите телефон под рукой.
• Мы попросим вас прислать фотографию вашего баллона со сжиженным нефтяным газом или баллонов, чтобы мы могли проверить, все ли в порядке.
• Не беспокойтесь о кабелях или инструментах. Мы привезем все необходимое для установки вашей новой варочной панели.
• Во время установки мы сделаем не менее 8 снимков, чтобы у нас была запись об услуге.
• Выбрали нашу службу удаления и переработки? Тогда мы заберем твою старую плиту, когда уедем.

Нам нужно, чтобы вы проверили кое-что перед тем, как мы приедем. Мы расскажем вам обо всем во время нашего предустановочного звонка.

• На вкладке «Основная информация» на страницах наших продуктов вы можете проверить, поставляется ли ваша плита с комплектом для сжиженного нефтяного газа. В противном случае мы позвоним вам и свяжем вас с производителем, чтобы вы могли заказать необходимый комплект.
• Пространство вокруг вашей варочной панели называется горячей зоной, и вам нужно убедиться, что в нем нет выключателей, вытяжек и других легковоспламеняющихся материалов (то есть без обоев).Между варочной панелью и вытяжкой или потолком должен быть зазор не менее 75 см. Если в ней нет опасностей, возможно, мы не сможем установить вашу плиту. Убедитесь, что вы следуете инструкциям перед установкой для вашей варочной панели с веб-сайта производителя продукта.
• Помещение, в котором находится плита, требует прямой вентиляции снаружи. Это может быть вытяжка вытяжки или просто окно.
• Убедитесь, что в вашем баллоне для сжиженного нефтяного газа достаточно газа, чтобы мы могли проверить, все ли работает правильно.
• Также должна быть 3-контактная розетка или конфорка (большой красный переключатель) в пределах 1,5 метров от того места, где собирается ваша новая плита.
• Убедитесь, что ваше текущее электрическое подключение (розетка или большой красный выключатель) соответствует требованиям вашей новой варочной панели. Если ваша новая плита мощностью более 3 кВт, вам понадобится предохранитель на 16 или 32 ампер — большой красный переключатель. Если ваша новая плита имеет мощность менее 3 кВт, вам понадобится только стандартный предохранитель на 12 А — обычная розетка. Сравните то, что у вас есть, с деталями вашей новой варочной панели на вкладке «Основная информация» на страницах наших продуктов, чтобы убедиться, что все готово.
• Пока вы находитесь в разделе «Основная информация», стоит проверить размеры вашей новой плиты, чтобы убедиться, что на кухне достаточно места.

Вот все, что не покрывает наша служба установки.

• Мы можем внести небольшие изменения, например, заменить кабели или переключатели, чтобы они соответствовали вашей плите, но мы не можем убрать что-либо в горячей зоне или изменить любую другую часть вашего дома.
• Наша варочная панель для сжиженного нефтяного газа недоступна в коммерческих помещениях, если нет отдельного жилого счетчика, который мы можем использовать.
• Установка для приготовления продуктов доступна только в определенные дни с определенными почтовыми индексами. Узнайте, какие даты доступны для вас на кассе.
• Иногда нас просят установить плиту для сжиженного нефтяного газа на лодке (да, мы серьезно). К сожалению, мы устанавливаем технику только на суше.

Уведомление о файлах cookie

Используя этот сайт, вы соглашаетесь на использование файлов cookie для аналитики, персонализированного контента и рекламы. Чтобы узнать больше об управлении файлами cookie и информацию о том, как мы используем ваши личные данные, ознакомьтесь с нашей политикой конфиденциальности, которую мы обновили в соответствии с Общим регламентом защиты данных (GDPR).

Настройки файлов cookie

Sub-Zero & Wolf International | Sub-Zero & Wolf Appliances

Измени свой регион:

AfghanistanAland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBritish Virgin IslandsBrunei DarussalmBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo, Демократическая Республика theCongo, Республика theCook IslandsCosta RicaCote d’IvoireCroatiaCuracaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фарерских IslandsFijiFinlandFranceFrance , Метрополитен, Французская Гвиана, Французская Полинезия, Южные и Антарктические земли Франции, Габон, Гамбия, Сектор Газа и Западный берег, Грузия, Германия, Гана, Гибралтар, Греция, Гренландия, Гренада, Гуаделупа, Гуам, Гуам. atemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard Island и McDonald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestine, Государственный ofPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSaint BarthelemySaint Елены, Вознесения и Тристан-да CunhaSaint Киттс и NevisSaint LuciaSaint MartinSaint Пьер и MiquelonSaint Винсент и ГренадиныСамоаСан-МариноСао-Томеан d PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbardSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited Штаты Экваторияльная IslandsUruguayUSAUzbekistanVanuatuVenezuelaViet NamVirgin IslandsWallis и FutunaWestern SaharaYemenZambiaZimbabwe

Представлять на рассмотрение

Мы нашли международного дистрибьютора Sub-Zero и Wolf в вашем регионе.Это ваш лучший источник информации о продуктах Sub-Zero и Wolf и их наличии.

Доступность продуктов Sub-Zero и Wolf зависит от страны. Свяжитесь с вашим международным дистрибьютором для получения дополнительной информации.

В вашем регионе найдены следующие дистрибьюторы:

Сколько стоит установка варочной панели?

Варочная панель является неотъемлемой частью кухни, и когда вы захотите, чтобы она была у вас дома, вы можете выбрать между газовыми и электрическими варочными панелями.

На стоимость установки варочной панели влияет множество различных факторов. Первый фактор — это тип варочной панели, которую вы хотите — газовая или электрическая. К другим факторам, которые могут увеличить или уменьшить ваши расходы, относятся варочная панель с духовкой или без нее, количество конфорок, сложность задачи, сложность демонтажа старой установки и т. Д.

Ваши расходы также могут варьироваться в зависимости от выбранных вами установщиков. Известная компания с отделкой премиум-класса всегда будет стоить дороже, чем установка менее известных компаний.

Варочная панель : электрическая варочная панель.

Товар	Стоимость единицы	Кол-во	Стоимость линии
Электрическая варочная панель	325–712 долл. США	1	325–712 долл. США
Принадлежности и обрезки	9 долларов за установку	1	$ 9
Удаление устройства	20 долларов в час	5	$ 100
Затраты на оплату труда (вывоз мусора)	Комиссия от 16 до 20 долларов	1	16–20 долларов
Стоимость рабочей силы	67–109 долларов	2 часа	134–218 долларов
Общая стоимость	484–1 059 долл. США	1	484–1 059 долл. США

Прочие соображения и затраты

• Тип горелки, установка новых приборов в пределах существующих вырезов и т. Д.также может повлиять на ваши расходы.
• Стоимость может варьироваться в зависимости от выбранной вами компании.
• Ваша варочная панель не включает испытания на асбест и свинец.
• Расходные материалы, материалы и налоги с продаж также не включены в стоимость.
• Первоначальные проверки также могут увеличить ваши окончательные расходы.

Рекомендации для самостоятельной работы

• Установка варочной панели требует очень точных измерений. Даже малейшие просчеты могут сделать установку невозможной.
• Для новой варочной панели и большего размера потребуется обрезка материалов, что может быть затруднительно для проектов «сделай сам».
• Требуется особая осторожность с электрическими компонентами.
