Установка ворот дорхан своими руками
Как установить своими руками?
Установка ворот DoorHan не представляет собой опасность или сверхсложную задачу. Самое простое – это следовать пошаговой инструкции при монтаже, которая представляет собой понятное руководство по сборке ворот с картинками. Производитель трепетно позаботился о том, чтобы его продукцию смог собрать любой автолюбитель самостоятельно.
Вот несколько основных моментов, на которые необходимо обратить внимание при сборке гаражной конструкции DoorHan:
- Подготовка панелей. Основное правило – осуществлять сборку снизу вверх. Нижняя секция должна плотно прилегать к полу, иметь строго горизонтальное положение, и оба конца полотна должны одинаково заходить за проем. Если пол в месте соприкосновения с секцией гаражной конструкции неровный, то на него необходимо положить ровную металлическую пластину. Выровнять полотно при помощи строительного уровня.
- Установка вертикальных направляющих. Здесь имеется два варианта сборки: стандартный (в проеме) и нестандартный (на полу).
- Чтобы правильно установить торсионный механизм, начать нужно с монтажа концевых опорных кронштейнов. В них уже монтируется торсион. На вал надевается подшипник и пружина. Барабан монтируют на вал, предварительно проделав в нем отверстия для троса. Хвосты тросов сгибают и образовывают петли, которые прячут в своеобразный «карман» на кронштейне. Последний этап заключается в том, чтобы отрегулировать натяжение тросов. Можно попробовать натянуть трос самостоятельно, проверив тем самым правильность монтажа торсионного механизма. После окончания мероприятий по сборке гаражных ворот DoorHan следует попробовать открыть и закрыть их. Правильно установленная конструкция будет двигаться плавно, без рывков и остановок.
- Настройка автоматики. В первую очередь вам придется выбрать тип привода для открытия и закрытия гаражных ворот DoorHan: потолочный или вальный. Первый еще называют электромеханический привод цепного типа. Регулировка и установка этого компонента самостоятельно также не составляет проблемы.
Производитель советует обратить внимание на следующие нюансы:
- Убедиться в сбалансированности и правильном функционировании ворот;
- Удостовериться в том, что между подвижной и неподвижной частями электропривода не произойдет защемления посторонних предметов;
- Запрещено использования привода в неисправном состоянии;
- Убедиться в том, что в зоне действия привода отсутствуют посторонние предметы;
- Проезд и проход под воротами разрешен только в том случае, если конструкция остановлена, а привод отключен;
- Дополнения и аксессуары, разрешенные к использованию, только фирмы DoorHan.
Производитель сообщает, что вместе с приводами можно использовать также родные пульты дистанционного управления.
Удивительно, что данное устройство может управлять одновременно несколькими функциями. Например, правильное программирование брелока может обеспечить вам бесперебойное дистанционное управление электрозамками, электроприводами гаражных ворот DoorHan, а также освещением внутри помещения. Очень удобно запрограммировать пульт на открытие и закрытие сразу нескольких автоматических конструкций DoorHan: секционные ворота, ролл-ставни, шлагбаумы, откатные ворота.
Торговая марка выпускает также специальное дополнение – GSM-модуль, который принимает сигнал мобильного телефона и передает его электроприводу. Достаточно настроить специальное приложение на вашем гаджете. Таким образом, ваш смартфон станет вашим персональным пультом. В этом приложении также можно прописать все нюансы: от кодировки до уточнения состояния ворот.
Популярные марки секционных ворот
Несмотря на широкий модельный ряд, продукция компании Doorhan имеет своих лидеров продаж, отличающихся среди прочих моделей высокими техническими характеристиками.
Среди них выделяются:
- Yett 01;
- Yett 02;
- RSD 02;
- Alutech;
- Hormann;
- Absolute.
Yett 01
Комплект секционных ворот, предназначенных для установки в гаражи с небольшим проемом, у которых притолока обладает ограниченными габаритами. Особенности конструкции:
- Для размещения требуется расстояние всего в 14 сантиметров между верхним просветом ворот и потолком. Размер указан с учетом оборудования ворот приводом. Без него рабочим считается просвет в 9 сантиметров.
- Рассчитаны на относительно малый рабочий ресурс – 15 000 циклов.
Yett 02
Прямая противоположность Yett 01. Их конструкция разрабатывалась конструкторами компании Дорхан для монтажа в широкие гаражные проемы, которые используются интенсивнее обычного. Рабочий ресурс составляет 25 тысяч циклов. Выпускаются с двумя разновидностями подъема:
- низкий;
- стандартный.
RSD 02
Еще одна модель от компании Дорхан, которая обладает следующими характеристиками:
- максимальная ширина проема – до 6 метров;
- максимальная высота проема – до 3 метров;
- каркас изготовлен из оцинкованной стали, благодаря чему конструкция становится прочнее, и взломать ее сложнее обычного;
- для эксплуатации не требуется организация свободного места перед гаражом. Вся конструкция компактно умещается внутри помещения.
Вся конструкция компактно умещается внутри помещения.Alutech
Крупная компания, занимающаяся производством и сбытом секционных ворот, а также роллетных систем. Продукция Alutech широко известна в России, Белоруссии и многих странах Европы. Секционные ворота от Alutech адаптированы для использования в нашем климате, а их качество не уступает другим зарубежным конкурентам.
Hormann
Немецкий производитель, продукция которого выделяется следующими показателями:
- высокая теплоизоляция;
- дополнительная защита от несанкционированного проникновения;
- основание направляющих выполнено из пластика, что исключает образование ржавчины и порчу механизма;
- автоматические приводы оборудованы современными системами дистанционного управления.
Важно! На ворота дается беспрецедентная гарантия в 10 лет и еще 5 лет гарантии на системы автоматического открытия/закрытия
Absolute
Компания по установке секционных ворот, работающая с Alutech и Hormann.
Своего производства в данном сегменте у них нет, и они выступают лишь в роли монтажников уже произведенного другими фирмами оборудования.
Как установить самостоятельно
После подготовительных работ первоначально монтируют каркас, затем производят сборку створок из панелей и установку их в проем. После этого собирают и крепят торсионный механизм.
Для работы берут инструменты:
- электродрель с комплектом сверл разного диаметра и насадок для завинчивания метизов;
- вороток с набором насадок;
- набор гаечных ключей, плоскогубцы, молоток;
- шлифмашинка;
- измерительный инструмент, уровень, отвес.
Подготовительные работы
Требования к обустройству проема перед установкой ворот
Перед тем как установить ворота Дорхан своими руками, готовят проем. На поверхности под каркасом и в области открывания створок убирают посторонние предметы, мусор, плоскость должна быть ровной. Нижнюю часть планируют, если это грунт, делают стяжку.
Старую облицовку проезда удаляют или ремонтируют.

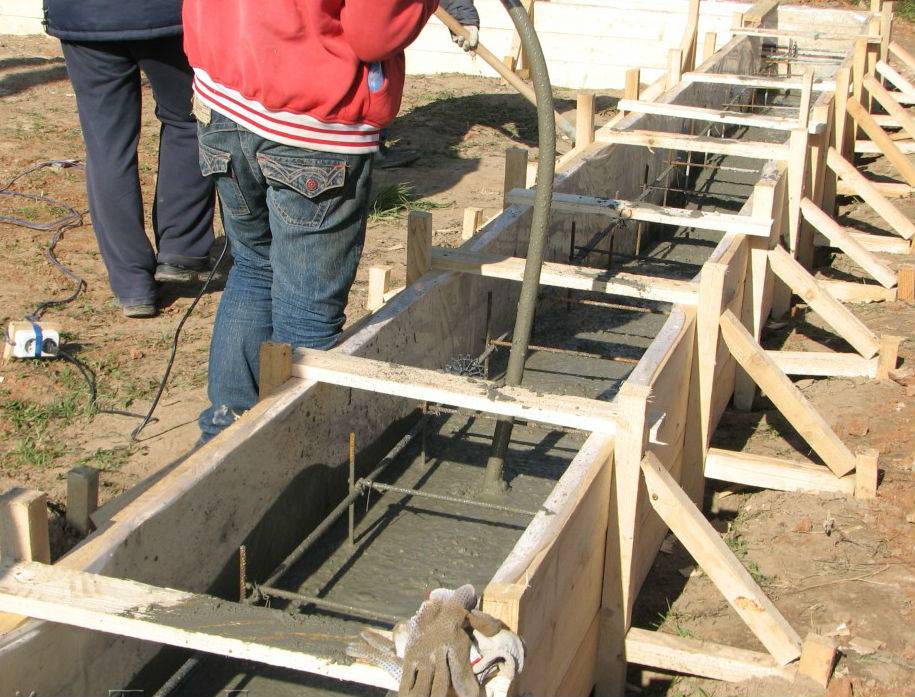

Под нижние прогоны для роликов делают фундамент, для чего роют траншею. На дне выполняют подсыпку из песка и щебня, затем ставят арматурные стержни. Бетонируют основание в установленную деревянную опалубку, массу торцуют лопатой или арматурой для выгонки пузырей.

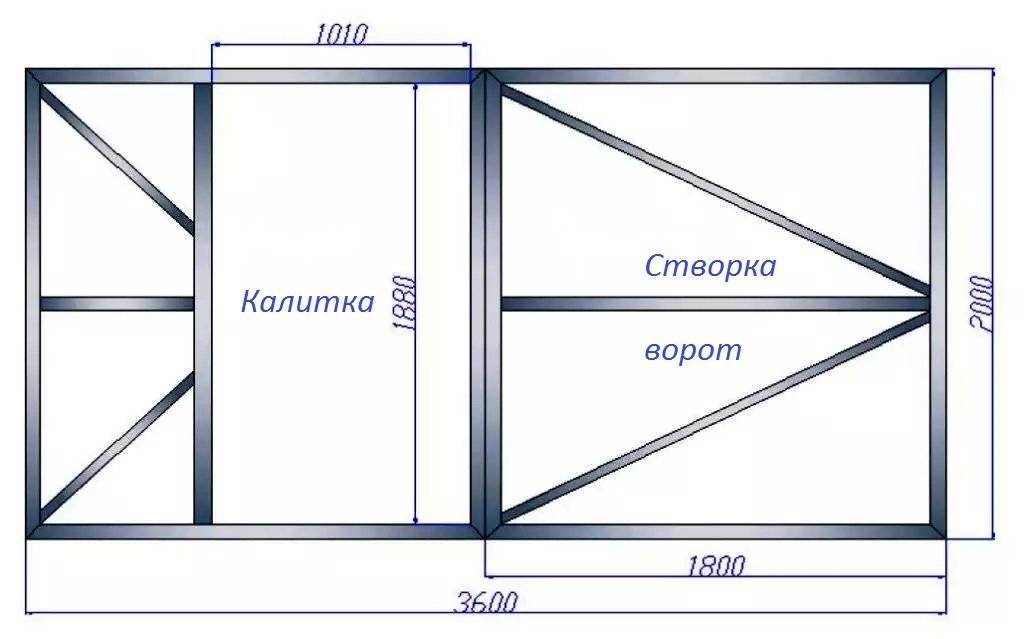

Установка каркаса
Распаковывают и раскладывают детали, изучают пошаговое руководство по монтажу. В проеме размечают положение вертикальных створок, чтобы промежуток от торца до направляющих был не больше 30 мм. Нижний элемент полотна располагают так, чтобы бока равномерно совмещались с краями проема. Проверяют горизонтальность и вертикальность.
На профилях отмечают место фиксации створки, делают отверстия под дюбели, устанавливают опорные элементы по две стороны пролета. Горизонтальные прогоны крепят с помощью уголков на болтах с гайками, их соединяют с вертикальными деталями.
Сборка и монтаж панелей
Вначале производится сборка панелей и торсионного механизма
В теле панелей предусмотрены отверстия, что упрощает сборку.
Нижнюю плиту ставят на саморезах, которые вкручивают в угловые крепежи и петли. Кронштейн фиксируют на 5 – 7 метизов, для петель достаточно двух. На средний сегмент ставят петли и держатели
Внимание уделяют верхней плите, т. к здесь будет смонтирован угловой крепеж и роликовые опоры
Вверху также планируется фиксация щеточного нащельника. Качественные крепления предупредят обрыв сегментов. Постепенно раму заполняют панелями так, чтобы не было щелей между ними, а также между верхним сегментом и притолокой.
Монтаж торсионного механизма
Устройство устанавливают в кронштейны на концах, затем подшипник надевают на ось, туда же помещают пружину, составленную из двух частей. В боку барабана сверлят отверстия для монтажа троса, концы пропускают в отверстия, а сам трос наматывают на тело барабана, крепят болтовым соединением.
На хвостах троса делают петли, их помещают в карман кронштейна, фиксируют скобами, дальше регулируют натяжение. Пружины регулярно контролируют, осматривают тросы, чтобы они не обрывались и не заклинивались.
Что собой представляют?
Секционные полотна производятся из специального алюминиевого профиля, который, благодаря повышенным теплоизоляционным свойствам, способен противостоять самым критическим условиям окружающей среды. Все части полотна соединяются между собой стальными профилями, что также увеличивает прочностные характеристики.
При заказе секционных автоматических ворот можно также предусмотреть дополнительные защитные покрытия:
- хромирование;
- покрытие полимерной краской;
- покрытие защитными средствами.
Характерная бесшумность работы секционного устройства достигается особенностями соединения сборных частей конструкции. Рама воротной коробки, как правило, изготавливается из оцинкованной стали с грунтовочным покрытием. Это способствует повышенной коррозионной стойкости рамы и увеличивает срок годности ворот в целом.
Следующие особенности секционных ворот также увеличивают их спрос на рынке:
- Сэндвич-панели обладают отличной теплоизоляцией и обеспечивают хорошую защиту от холода.
- Конструкция позволяет экономить большое пространство перед гаражом при открытии и закрытии ворот, чего не скажешь о стандартных вариантах. Это преимущество предоставляет вертикальное открывание секционных ворот.
- Устройство автоматического фиксирования секций обеспечивает безопасность и предохраняет от произвольного опускания ворот.
Внешний вид. Уверены, что Вам понравится
Рисунки сэндвич-панелей.
Сразу скажем, что сами сэндвич-панели по прочности и теплоизоляции между собой ни как не отличаются, разница только в выштамповке на лицевой стороне.
Горизонтальная полоса
Доска
Широкая полоса
Волна
Филенка
Доска
Горизонтальная полоса
Широкая полоса
Волна
Филенка
Фактура поверхности
Поверхность сэндвич-панели не гладкая, а имеет особую фактуру.
Сделано это не просто так. Такая структура накатана для того что бы скрыть мелкие царапины и повреждения, которые могут появиться в процессе эксплуатации.
Апельсиновая корка
Доска
Базовые оттенки поверхности
По Вашему выбору панель с наружней стороны может быть окрашена в один из 11 базовых оттенков. Внутренняя сторона всегда окрашена в RAL 9003 (белый). Но за доплату можно обе стороны окрасить в любой цвет по каталогу RAL.
Цвета имитирующие деревянную поверхность
Специальная методика окраски позволяет максимально точно передать красоту деревянной поверхности. Доплатив 10% к стоимости, Вы можете заказать цвет Золотой Дуб или Венге.
+10%
≈ 2900 руб
Широкая полоса в цвете Золотой Дуб
Горизонтальная полоса в цвете Золотой Дуб
Доска в цвете Венге
Филенка в цвете Темный Дуб
Облицовка полотна алюминиевыми панелями PREMIUM
Вы можете заказать отделку полотна алюминиевыми панелями с различными декоративными элементами.
Отделка Хай-Тех это аналог Т-гофра от Херман, но значительно дешевле. Стиль Кантри и Классик вообще не имеет аналогов у конкурентов.
+25% к цене изделия
Hi-Tech B1
Hi-Tech B2
Hi-Tech B3
Hi-Tech B4 белый
Hi-Tech B4
+75% к цене изделия
Classic B1 Золотой Дуб
Classic B1
Country B1
Classic B2
Замеры и размеры
Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.
Общее устройство секционных ворот с торсионными пружинами
Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.
С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.
Что и зачем измерять
Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):
Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний.
В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.- Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно, самую надежную стандартную систему подъема — стандартную.
- Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
- Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.
Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины
При установке привода
Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).
Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация
Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.
Это все необходимые замеры. Как видите, все несложно
Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений.
Также важно состояние пола и потолка (в районе установки ворот)
Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.
Виды
Все секционные ворота, которые предлагает марка можно разделить на два основных типа:
- гаражные;
- промышленные.
В свою очередь, гаражные модели выпускаются в следующих сериях:
- С торсионным механизмом. Натянуть торсионные пружины можно без особых вопросов даже при самостоятельном монтаже, однако количество необходимых оборотов для натяжки пружин следует уточнять в паспорте, который идет в комплекте с изделием.
- С пружинами растяжения. Стандартные разновидности моделей на любой вкус.
Большой популярностью пользуются ворота со встроенной калиткой, которая может быть выполнена в любом стиле и дизайне.
Кроме того, многие изделия такого типа имеют возможность врезки в них двери или калитки, при этом калитка будет оснащена особой системой уплотнителей.
Если нет возможности врезать калитку в ворота, обязательно рекомендуем обратить внимание на гаражные двери, которые могут быть изготовлены в таком же цвете и стиле, как и сами ворота. Кроме того, у марки вы сможете найти все дополнительные аксессуары и комплектующие для дверей, включая ручки
На что нужно обратить внимание
Проведение регулировки может потребоваться в разных случаях – будь то самостоятельная установка данного механизма либо существенные ошибки, допущенные мастерами
Обращать внимание полагается на такие аспекты:
Характеристики инерционного механизма на пружинах. Тут нужно учитывать то, что нагрузка на его детали повышается при разного рода перекосах троса – например, обрыве или сползании с барабана;
Ровность поднимающихся полотен
Здесь тоже важно, чтобы отсутствовали перекосы.
Они вызывают некорректность закрывания и сильно повышают риск раннего износа или поломки элементов конструкции, в результате чего придется приобретать замену;
Качественные характеристики запчастей
Следует покупать только сертифицированные комплектующие, изготовленные тем же производителем.
Регулировка автоматических ворот
Разводка электрических проводов и кабелей
Практически монтаж автоматики начинается ещё при установке или кладке боковых опорных столбов. Провода для электропитания и управления приводной системы движения практичнее прокладывать внутри столбов, и в нужных для монтажа местах иметь выводы наружу.
Кроме того, под дорогой следует проложить трубу, в которой протянуть все провода и кабеля для работы воротной панели, находящейся на противоположной стороне от блока управления. Это рекомендуется делать до того, как прокладывается асфальт или укладывается дорожная плитка, чтобы потом, при монтаже, не нарушать целостность дорожного покрытия.
Провода желательно брать указанных маркировок и соблюдать все размеры для прокладки, которые требуются по инструкции. Для автоматики, собранной по своей схеме и собственными руками, следует тоже конкретно прописывать используемые материалы и размеры.
Особенности
Устройство гаражных ворот от DoorHan не является технологическим или механическим чудом. Они имеют стандартные конструкции и набор основных функций.
Но все же стоит выделить определенное количество неоспоримых плюсов данной продукции:
- Комфортабельность на всех этапах: от сборки и установки до полноценной и продолжительной эксплуатации.
- Безопасность и долговечность. Материалы, используемые при изготовлении гаражных ворот DoorHan, противопожарные и прочные.
- Возможность улучшения имеющихся моделей. То есть на любом этапе эксплуатации покупатель может докупить опции или детали, позволяющие сделать использование ворот еще более комфортным.
- Устойчивость к любым атмосферным явлениям и погодным условиям.
- Вариативность. Покупатель может осуществить свой выбор среди разнообразия цветов, фактур, текстур и функционала гаражных моделей.
- Скорость установки зависит лишь от квалификации и опытности мастера либо самого покупателя, если монтаж ворот производится собственными силами. Максимальный срок установки не более 7-8 часов. Для монтажа нет необходимости приобретать дорогостоящие инструменты и оборудование. Процесс происходит посредством имеющихся под рукой «ингредиентов».
- Наличие сертификатов качества не только отечественного, но и европейского образца.
- Сфера применения не ограничена только лишь бытовым использованием. DoorHan обеспечивает большое количество государственных проектов своей продукцией, изготавливая промышленные модели ворот.
- Ценовая политика. Стоимость ворот российской компании в разы ниже европейских.
- Собственное производство всех комплектующих и автоматики.
Среди минусов покупатели часто выделяют более сложную схему монтажа и подключения к автоматике.
Свои комментарии автовладельцы выстраивают около электрической схемы, которая имеет несколько нестандартный вид. А кто-то просто зациклен на европейском качестве и не доверяет российскому производителю, считая, что отечественное – не значит качественное.
Преимущества и недостатки гаражных конструкций от DoorHan – понятия индивидуальные. Однако их инструкции по монтажу имеют настолько четкую и структурированную форму, что разобраться в процессе установки гаражных ворот не составит труда даже человеку, впервые взявшемуся за это дело.
Ремонт секционных гаражных ворот
Факты возникновения повреждений воротных устройств в основном связаны с внешними аварийными ситуациями. Это может быть неадекватный въезд автотранспорта, механические нарушения целостности секций воротных полотен, износ роликов, служащих для уравновешивания действия пружин, поломка подвижных деталей механизмов.
Редко, но бывают серьезные поломки, такие как затрудненное движение полотна, посторонний скрип конструкции, обрыв троса, которые лучше доверить устранить специалистам.
Конечно, если сборка конструкции или изготовление подъёмных штор делались самостоятельно, то и ремонт воротного устройства возможен своими руками.
Совет! Для облегчения поиска запчасти, при повреждении устройства на внутренней стороне ворот поместите информационную наклейку.
При покупке запчастей будет достаточно назвать продавцу-консультанту номер детали, присвоенный в каталоге, и указать модель ваших ворот и нужная деталь будет приобретена. Кроме того, следует прислушаться к совету опытных людей и регулярно осматривать и «поправлять» конструкцию, при этом проводить профилактику.
На этом секционные ворота Doorhan, монтаж которых, как вы убедились, не столь сложен, установлены и готовы к работе.
Требования к проему и его подготовка
Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным.
Давайте разбираться по порядку.
Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены
Несущая способность и способы ее корректировки
Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:
- Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
- Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.
К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков.
Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.
Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона
Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.
Если места для монтажа конструкции недостаточно
Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.
Вот что такое фальшпанель. Она может крепиться по-разному
Бывает и так, что не хватает расстояния не только вверху, но и по бокам.
Обычно этой болезнью страдают металлические гаражи.
В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить
Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.
Выравнивание проема и потолка
Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.
Требования к проему для установки секционных ворот
Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема.
Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.
Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.
Этап 2. Замеры
Схема для замеров
Перед заказом секционной конструкции нужно провести тщательные замеры проема и помещения в целом.
Шаг 1. Вначале измеряется величина Н – высота проема. При этом указывается не конкретная высота, а место для въезда машины. Предположим, высота составляет 200 см. В таком случае в заказе необходимо указать на 30 см больше, т.
к. после установки чистый проезд будет равняться 180 см.
Шаг 2. Далее измеряется притолока (h). От этого показателя зависит тип выбранной конструкции.
Шаг 3. Определяется ширина проема (В). Полученный показатель увеличивается на 2 см с каждой стороны с учетом будущей конструкции.
Шаг 4. Определяется технический зазор (b1, b2), минимум по 8 см с каждой стороны. Это обеспечит свободный доступ к элементам крепления при сервисном обслуживании.
Шаг 5. В конце измеряется глубина гаража (L). Особенностью секционных ворот считается то, что полотно поднимается к потолку, поэтому глубина должна быть больше высоты.
монтаж автоматических конструкций, настройка и программирование брелка
Особенности
Устройство гаражных ворот от DoorHan не является технологическим или механическим чудом. Они имеют стандартные конструкции и набор основных функций.
Но все же стоит выделить определенное количество неоспоримых плюсов данной продукции:
- Комфортабельность на всех этапах: от сборки и установки до полноценной и продолжительной эксплуатации.
- Безопасность и долговечность. Материалы, используемые при изготовлении гаражных ворот DoorHan, противопожарные и прочные.
- Возможность улучшения имеющихся моделей. То есть на любом этапе эксплуатации покупатель может докупить опции или детали, позволяющие сделать использование ворот еще более комфортным.
- Устойчивость к любым атмосферным явлениям и погодным условиям.
- Вариативность. Покупатель может осуществить свой выбор среди разнообразия цветов, фактур, текстур и функционала гаражных моделей.
- Скорость установки зависит лишь от квалификации и опытности мастера либо самого покупателя, если монтаж ворот производится собственными силами. Максимальный срок установки не более 7-8 часов. Для монтажа нет необходимости приобретать дорогостоящие инструменты и оборудование. Процесс происходит посредством имеющихся под рукой «ингредиентов».
- Наличие сертификатов качества не только отечественного, но и европейского образца.
- Сфера применения не ограничена только лишь бытовым использованием. DoorHan обеспечивает большое количество государственных проектов своей продукцией, изготавливая промышленные модели ворот.
- Ценовая политика. Стоимость ворот российской компании в разы ниже европейских.
- Собственное производство всех комплектующих и автоматики.
DoorHan обеспечивает большое количество государственных проектов своей продукцией, изготавливая промышленные модели ворот.Среди минусов покупатели часто выделяют более сложную схему монтажа и подключения к автоматике. Свои комментарии автовладельцы выстраивают около электрической схемы, которая имеет несколько нестандартный вид. А кто-то просто зациклен на европейском качестве и не доверяет российскому производителю, считая, что отечественное – не значит качественное.
Преимущества и недостатки гаражных конструкций от DoorHan – понятия индивидуальные. Однако их инструкции по монтажу имеют настолько четкую и структурированную форму, что разобраться в процессе установки гаражных ворот не составит труда даже человеку, впервые взявшемуся за это дело.
Размещение на столбе
Начните с того, что закрепите задний кронштейн с отвечающей крепежной пластиной на несущем столбе согласно ниже представленной схеме: должны быть соблюдены размеры A и B – конкретно расстояние между осями среднего отверстия кронштейна и петли ворот.
В заднем кронштейне имеются несколько отверстий, они облегчают монтаж привода и дают возможность изменить угол открытия/закрытия ворот. Изменяя расположения петель, можно удлинить или сократить данный кронштейн.
Схема размещение привода на столбе
Монтажная пластина
Установите стальной хвостовик и смажьте все нейтральной смазкой.
Сборка монтажной пластины
В закрытом положении ворот установите монтажную пластину на створке. Помните, что передний кронштейн должен быть установлен строго горизонтально и на одном уровне с соответствующим задним, а размер E выдержан согласно указанному в приложенной инструкции.
Установка пластин на место
Программирование фирменных приборов управления
У каждого производителя автоматики для управления воротами используются примерно одинаковые командные последовательности и способы программирования пульта. Отличие может состоять только в индикации выполненных операций или способе обмена данными. Чаще всего в дистанционных системах управления используются:
- Постоянный ключ управления, зашитый в блок памяти. Сложность ключа и большая длина позволяет не опасаться взлома блока управления ворот с помощью посторонних приборов;
- Динамически изменяемый шифрованный ключ. В этом случае блок управления может передавать в пульт управления новую цифровую последовательность, используемую как идентификатор доступа.
Сложность ключа и большая длина позволяет не опасаться взлома блока управления ворот с помощью посторонних приборов;Пульт для ворот «Came»
Для иллюстрации можно рассмотреть процедуру переноса служебной информации на новый программируемый брелок на примере модели ТОР 432 SA. На сегодня это один из наиболее распространенных вариантов двухканальной системы автоматического управления воротами.
Перенос программы выполняется в следующей последовательности:
- Для начала располагаем старый и новый брелоки на наиболее удобном расстоянии, но не более 5 м. На новом приборе нажимаем и удерживаем пару первых кнопок до тех пор, пока индикатор не начнет быстро мигать;
- На программируемом пульте жмем необходимую кнопку, на которую нужно зашить соответствующую команду со старого, индикатор загорится ровным светом. В течение десяти секунд нажимаем нужную команду на старом приборе;
- При удачном переносе новый брелок троекратно моргнет индикатором.
В течение десяти секунд нажимаем нужную команду на старом приборе;Более сложной является процедура программирования пульта системы «Came Twinс» динамически меняющимся кодом. В этом случае перед переносом программы потребуется процедура регистрации брелка в памяти блока управления. Перенос информации выполняется через блок управления. Для этого нажимают стартовую кнопку на старом блоке и удерживают ее, пока индикатор не будет гореть ровным светом без мерцания.
Чтобы получить шифр на новый пульт, нужно нажать на нем кнопку всего один раз. Далее брелоки выйдут из режима программирования автоматически.
Пульт для ворот «Faac»
Компания «Faac» из Италии известна своими системами для автоматических, дистанционно управляемых ворот. Процедура программирования устройства не особо отличается от предыдущих вариантов.
Например, для модели XT2-868 SLH перенос информации выполняется в следующей последовательности.
Сначала на старом пульте необходимо одновременно нажать две первые кнопки, примерно на две секунды. Пульт переходит в режим передачи информации. Новый прибор должен моргнуть, тем самым просигнализировать о начале перезаписи. Последовательно сначала на старом, потом на новом нажимаем кнопку, которую нужно перезаписать, после чего индикатор дважды должен моргнуть. Аналогично выполняется перенос всех команд.
Программируем брелок ворот «Nice Very VE»
Данная модель работает с использованием статистического кода. Перед переносом служебной информации потребуется вскрыть панель приемника и выполнять кодировку прибора в соответствии с расположением переключателей на плате.
Сначала нажимаем две первые кнопки одновременно, пока индикатор не загорится без мигания. Смотрим на положение первого микротумблера, если он в состоянии «включено», то жмем верхнюю кнопку на пульте, в противном случае – нижнюю. Таким способом необходимо «перебрать» все десять микротумблеров платы. Чтобы сохранить информацию, необходимо включить на десять секунд последний переключатель.
Моргающий индикатор подтверждает запись информации.
Преимущество и особенности конструкции
Компания Дорхан добилась преимущества над другими конкурентами на рынке секционных ворот благодаря следующим особенностям:
- Широкий выбор облицовочных панелей, благодаря чему секционные ворота смотрятся гармонично с любым фасадом.
- Поверхность ворот Дорхан защищена от повреждений и царапин при транспортировке и установке специальной защитной пленки.
- В отличие от других конкурентов, ворота Дорхан не боятся больших перепадов температур и функционируют даже при температуре в -45 о.
Ворота, отличающиеся такими характеристиками, должны обладать интересными особенностями конструкции, позволяющими сохранять работоспособность в условиях русской зимы. Таких результатов компания добилась благодаря:
- резиновым уплотнителям, встроенных в посадочную кантовку секций;
- тому, что петли с внутренней стороны оснащены оцинкованным усилением, которое создает дополнительный запас прочности.
Обратите внимание! Для производства секций Дорхан применяется высококлассное итальянское оборудование, что позволяет добиться таких высоких показателей качества
Брелок Doorhan
Крупнейший российский поставщик автоматики для ворот, радиоприемников. Doorhan Transmitter 2, Transmitter 4 — особенность этих брелоков также динамический код. Они предназначаются для управления двумя либо четырьмя автоматическими устройствами. Их также можно использовать для любой другой техники, которая оборудована радиоприемником компании. Перепрограммирование предполагает выполнение таких действий:
- Чтобы перепрограммировать прибор нужно предварительно очистить память от старых кодов. Включив, нужно нажать клавишу записи и удержать ее 10 секунд. Если все получилось выполнить правильно индикатор будет мигать 10 секунд, после чего потухнет, затем 2 раза мигнет. Значит, все старые коды были удалены.
- Чтобы прописать необходимый код необходимо нажать и удерживать 3 секунды кнопку SW1 на самой плате приемника. Затем стоит удерживать 2-3 секунды кнопку прибора.
- Подобные манипуляции стоит провести для каждой клавишы, перепрошить код управления конкретным устройством.
Технология изготовления и монтажа
Перед началом работ рекомендуется подготовить все необходимые комплектующие материалы и инструменты.
Откатные ворота представляют собой створку, сдвигающуюся по закладной в одну из сторон с внутренней стороны двора, поэтому, кроме самих ворот, Вам понадобиться дополнительные комплектующие – комплект фурнитуры и электропривод, рассчитанный на конкретный вес и достаточным показателем мощности.
Установка несущих столбов
Обустройство проема – это обязательная основа для любого типа ворот, о нем нужно позаботиться заранее — приблизительно, за неделю или две до основных производственных и монтажных работ по конструированию створки, так как закрепление бетонированием требует столько времени для застывания и затвердения бетонной смеси, приобретения необходимой прочности.
Нормальным вариантом материала для несущих столбов может быть как дубовая или асбестовая колода, так и металлическая труба, железобетонный или выложенный из кирпича столб.
Дополнительно! Бетонирование должно быть глубиной не менее одного метра, потому что в среднем приблизительно на такую глубину промерзает грунт. Это связано с тем, что весеннюю или зимнюю пору столб может накрениться и нарушить геометрию движения створки ворот, а это как следствие негативно скажется на работе всех механизмов.
Итак, для начала сделайте ямы и выставьте строго вертикально на одной высоте при помощи строительного нивелира столбы. Залейте бетонным раствором из мелкого щебня, цемента и песка пространство между стенками и опорами до нулевого уровня. Кроме того, можно сделать песчано-щебневую подушку в основаниях 10-20 см для отвода влаги, которую надо плотно протрамбовать проточной водой.
Закладные для нащельников в опорах
На этапе производства столбов желательно продумать и сделать по 3 закладные крепежные детали на каждом столбе — так называемые нащельники. Это необходимо для удобства фиксации нижнего и верхнего улавливателя, а также верхних роликов.
Для этого к забетонированному несущему столбу – металлической трубе, по центру приварите куски арматуры, а с другой стороны используйте уголки сечением 50*50 мм и длиной 8 см. Уголок должен одной стороной лежать в шве (сторона, приваренная к арматуре), а с другой стороны приваривают нащельник. Этот уголок закладывают в шов ближе к краю опоры к проему. Таким образом, нащельник получается на расстоянии 10 см от края несущего столба.
Закладные на столбах
Армирующий пояс и закладная
Откатные ворота работают на специальном фундаменте, который имеет армирующую сетку (арматура 12-14 мм), приваренную к закладной — швеллеру шириной 16 или 20 сантиметров.
Сначала нарезают куски арматуры длиной по 1 м, и приваривают к полочкам швеллера или закладной из набора фурнитуры так, чтобы образовались ножки у стола (П-образная форма).
Схема сдвижного проема
В котлован — 50% от размера проездной части, шириной 30см и также глубиной 1 метр опускаем швеллер с «ножками», и заливаем бетонным раствором. Конструкция должна также быть в нулевой уровень поверхности земли, плитки или другого уровня заподлицо, в зависимости от конкретной ситуации.
Настройка пультов на привод ворот и шлагбаума Дорхан.
Описание.
| Пульты Doorhan Transmitter на привод Дорхан. |
Фирменный пульт — Doorhan Transmitter 4(2). Аналог — Apollo DH. Внизу слева.
- Частота 433,92 МГц.
- Код динамический.
- Расстояние до 30-50 метров.
- Возможность прописываться удаленно.
Инструкция про удаленное программирование брелка Дорхан.
Много писать не буду. Смотрите обучающее видео. Так более понятно. Для желающих есть письменная инструкция в описании видео. Выполнив 3 пункта вы получаете дубликат. По времени не более одной минуты.
Выводы.
Плюсы.
- Владелец брелка сам делает дубликат. Быстро и просто.
- Получится использовать недорогой аналог.
- Прописывается любая кнопка.
- Брелки любого года.
Минусы.
- Удаленно прописывается только в приемник новой модификации, выпуск с 2016 года.
- Без опыта трудно понять где Дорхан нового образца, а где старого. Приходится пробовать прописывание без полной уверенности, что получится.
Шлагбаум Doorhan с функцией записи без доступа к приемнику.
Как его узнать? Вариантов много, но один из них — это внешний вид. У таких шлагбаумов на колпаке тумбы есть встроенный светодиодный фонарь.
| Шлагбаум поддерживающий запись брелков Дорхан дистанционно. Сверху светодиодная лампа. |
Здесь у фонаря желтый светорассеиватель. На фото снизу тумба черного цвета. Издалека узнаваема.
| Doorhan Barrier Pro — новая модель шлагбаума. На колпаке сигнальная лампа. Мигает в режиме программирования и при движении стрелы. |
На фото выше Doorhan Barrier Pro. Установлен в ноябре 2017 года. На колпаке узкий фонарь с белым светорассеивателем. Свет при работе яркий, желтый, мигающий. Брелки прописывали дистанционно.
О настройке брелков для откатных (сдвижных) ворот Дорхан.
Вечером изложил в небольшой статье. → Пишите сами пульт Дорхан в приемник шлагбаума или ворот.
| Сдвижные откатные ворота с приводом Дорхан Sliding. |
Как прописать брелок в блок PCB-SW распашных ворот Дорхан.
| Распашные ворота Дорхан c приводом Swing. Слева открытая коробка PCB-SW для программирования пульта Doorhan Transmitter. Установка в Омске. |
Где купить?
Склад в Омске. Отправка по России. Наши контакты. → Карта Яндекс.
- Получить ссылку
- Электронная почта
- Другие приложения
Как скопировать пульт Doorhan Transmitter 2(4)
Как сделать клон пульта Дорхан удаленно от шлагбаума, ворот Введение Производители автоматики Doorhan для ворот и шлагбаумов ставят встроенные приемники в плату управления с памятью всего на 60 абонентов. Конечно часто этого недостаточно. Тогда устанавливают добавку от этой фирмы — внешний приемник DHRE-2(1). Так вот эти DHRE есть нового (new) и старого (old) образца.Новые появились в 2016 году, а старые продолжают выпускаться.В обоих случаях можно сделать дубликат. Копирование брелока Дорхан прописанного в приемник старого образца Old model DHRE-2 До сих пор есть на складах и в продаже. Значит устанавливается.Напряжение питания — 12/24 Вольт.Частота приема — 433 МГц.Память — 115 брелков Transmitter. Недорогие китайские копировщикиЧетыре канала.Запись кода 433,92 MHz.Батарея — 27A, 12 Вольт. Видео инструкция по копированию Несложная процедура на тему: сделай сам.
Клонирование пульта Дорхан прописанного в новый приемник DHRE Об этом есть отдельная статья про удаленное программирование…
Настройка пульта AT-4 на привод шлагбаума An-Motors
Программирование пультов An-Motors AT-4 для ворот и шлагбаума Конструкция Классический AT-4 с красным светодиодом. С синим светодиодом устаревшие модели. Рабочая частота 433,92 МГц. Код динамический.
Применяется батарейка 27A, 12V.
Имеется защитная силиконовая мембрана.
1. Если есть доступ к блоку управления шлагбаума ASB6000 И так Вы имеете право на открытие тумбы и ключ от замка.
Тогда открываете дверку тумбы. Коробка блока управления (БУ) крепится на дверке, снизу. Снимаете крышку блока, которая крепится четырьмя саморезами под крест. Шлейф идущий к крышке отсоединить. Можно не отсоединять. Шлейф длинный позволяет аккуратно расположить крышку рядом. Все. Доступ для настройки получен. Найдите кнопку «LEARN». На фото отмечена желтой стрелкой.
Программирование через кнопку «LEARN» Нажмите кнопку «LEARN». Загорится красный светодиод.Отпустите «LEARN».Нажмите любую кнопку пульта
Красный светодиод заморгает и погаснет.Все, запись прошла.Осторожно! …
Источник
Переходим к устранению провисания и обрыва тросов своими руками
Секционные ворота делятся на 2 типа: разрезные и неразрезные. Ремонтировать каждый из этих типов конструкций необходимо по-разному.
Устранение неравномерного натяжения левого и правого тросов с разрезным валом
Алгоритм регулировки конструкций с разрезным валом следующий:
- Закрепление нижних кронштейнов.
- Монтаж шпонки на секции.
- Фиксация барабана посредством затяжки установочного винта.
- Поворот вала. Поворачивать его нужно, пока провисание перестанет быть заметно. Чтобы натянуть тросы, пружины необходимо прокрутить 1.5-2 оборота. После затягивания пружин выполните затягивание болтов натяжных наконечников. Это необходимо, чтобы надежно зафиксировать пружины.
Если конструкция все равно провисает, необходимо использовать метод взаимного поворота валов. Ввиду того, что поворот осуществляется посредством муфты, ослабьте ее затяжные болты. Затем поверните вал, расположенный с провисающей стороны. Следите за тем, чтобы второй вал сохранял изначальное положение.
Как устранить неравномерное натяжение левого и правого тросов с неразрезным валом
Если конструкция оборудована неразрезным валом, последовательность действий по регулировке будет такой:
- Поднятие рабочей панели, фиксация ее в приподнятом положении. Это необходимо для ослабления троса, который натянут.
- Откручивание винта, фиксирующего трос в барабане.
- Регулировка длины на требуемую величину. Если трос провисает, его рабочую длину необходимо сделать меньше.
- Затягивание винта, который фиксирует трос.
- Возврат панели на место.
- Проверка состояния конструкции. Удостоверьтесь, что она больше не провисает.
Если ремонт оказался успешным, ничего больше не провисает, дополнительных действий выполнять не понадобится. В противном случае выполните перечисленные действия заново. Не забывайте, что натягивать тросы требуется одинаково.
Регулировка пружины секционных ворот
Чтобы осуществить настройку пружины, сделайте следующее:
- Открутите крепеж (болты).
- Поверните пружину на один-три оборота (точное число оборотов зависит от конкретного случая).
- Закрутите болтовой крепеж.
На этом регулировка пружины завершена.
Разнообразие моделей
Помимо высокого качества используемого материала и новейших технологий сборки, Дорхан выгодно отличается от конкурентов разнообразием моделей. В продаже имеются:
- секционные ворота;
- откатные;
- складные;
- гибкие.
Некоторые модели оснащены специальной калиткой, позволяющей не открывать весь проем ворот нараспашку. Давайте рассмотрим каждую модель подробнее.
Секционные ворота
Суть конструкции заключается в открытии или закрытии створки путем складывания секций в гармошку. В сложенном виде они фиксируются под потолком и занимают минимум места в проеме гаража. Подобные конструкции от компании Дорхан не требовательны к особенностям строения проема гаража, и их установка происходит в кратчайшие сроки.
Откатные
Используются в местах с большой пропускной способностью и являются надежными воротами. Их установка позволяет:
- экономить пространство, так как ворота отъезжают вдоль забора или стены гаража;
- конструкция не нуждается в постоянной чистке от ледяной корки или грязи, забившейся в механизм открытия;
- отключение электроэнергии не сказывается на работоспособности конструкции. Открыть и закрыть створки можно вручную.
Складные
Отличаются от обычных секционных размером секций. Обычно они больше и, в связи с этим, конструкция получается более надежной. В остальном различия минимальны и, можно сказать, что складные и секционные ворота Дорхан — это одна и та же модель.
Инструкция настройки автоматики
Гибкие
Полотно ворот не складывается на отдельные секции, а наматывается на специальный вал, благодаря гибкости используемого материала. Не занимают много места и надежны в эксплуатации.
Делаем дубликат пультов Doorhan
В отличие от предыдущих брендов, Doorhan не позволяет запрограммировать пульты с уже имеющихся устройств, а запись производится только с приемника. С одной стороны, это несколько усложняет программирование и увеличивает затрачиваемое на него время. С другой же стороны, таким образом повышается безопасность, так как злоумышленнику проблематично сделать дубликат.
Обучение пультов Doorhan выполняется следующим образом:
- На плате приемника зажимаем кнопку «Rec» (в некоторых моделях она называется «запись пультов») на 3 секунды — должен загореться светодиодный индикатор под надписью «LED1».
- Подносим брелок к радиоприемнику и зажимаем нужную нам кнопку на 3 секунды — запись программы должна выполниться.
- Проверяем работу кнопки.
Таким способом записывается каждый прибор. Отметим, что разные модели радиоприемников Doorhan способны записывать от 30 до нескольких сотен пультов.
- Паровая гладильная система: какая лучше для дома?
- Шлифмашины: какими бывают, для каких работ подходят?
Инструкция по установке секционных ворот Дорхан: основные моменты
Холдинговая компания Дорхан, признанный и безоговорочный лидер на рынке России и СНГ в производстве гаражных секционных ворот и их комплектующих. Фирма Doorhan была создана в 1995 году и с того времени специализируется на разработках, изготовление, установке подвижных ограждающих конструкций в общем и секционных гаражных ворот марки Дорхан в частности.
Секционные ворота Дорхан
На сегодняшний день продукция Doorhan известна более чем в 30 странах мира. Дилерская сеть представляет Дорхан не только в странах ближнего зарубежья, но и в восточной Европе и Юго-Восточной Азии. Высокотехнологичные производственные мощности, профессиональный рабочий персонал, грамотный менеджмент компании Doorhan направлены на полное удовлетворение запросов, как частных клиентов, так и крупных промышленных заказчиков.
Ассортимент продукции бренда Дорхан
- перегрузочные складские системы и отдельное оборудование к ним,
- гаражные секционные ворота, калитки и двери,
- ролл – ставни,
- ограждения,
- ворота ангарные,
- автоматические приводы,
- модульные конструкции зданий,
- алюминиевые и стальные системы.
Это далеко не полный список продукции холдинговой группы компаний Doorhan. Все наименования списка делятся на подразделы по видам, группам и т. д.
Секционные воротные системы Дорхан
Все воротные секционные системы разделяются на два вида:
- промышленные ворота,
- гаражные ворота.
Не зависимо от своих функциональных различий, размера, веса и срока службы ворота Дорхан производятся с соблюдением всех правил и требований по качеству, безопасности и надежности по самым высоким мировым стандартам.
Гаражные секционные ворота
При сегодняшних темпах роста частного малоэтажного (коттеджного) и многоквартирного домостроения, даже при существующей жесткой конкуренции в этом сегменте рынка, достойной альтернативе секционным гаражным воротам Дорхан, попросту нет. О чем свидетельствуют отзывы многих пользователей продукции фирмы и калькуляция цен в сравнение с другими производителями. Отличительные, гарантированные признаки подвижных воротных систем Дорхан, это:
- полная герметичность,
- шума и теплоизоляция,
- 10 летний срок службы,
- соответствие европейским нормам безопасности эксплуатации,
- современные системы привода и управления воротами,
- различные варианты монтажа,
- установка в проемы размерами от 180 до 550 сантиметров ширины и 180 – 330 сантиметров по высоте,
- возможность выбора гаражных ворот из 7 существующих серий.
Монтаж секционных ворот Дорхан доступен в двух вариантах. Специалистами – представителями фирмы и самостоятельно. В первом случае вы получаете уже отлаженную систему привода и готовые к работе секционные, подвижные ворота. Во втором, следуя инструкции обязательно прилагаемой ко всей продукции Doorhan, производите их монтаж собственными силами.
Пошаговая инструкция на секционные ворота Дорхан:
- Распаковка, раскладка и проверка комплектности ворот и отсутствия технологических повреждений, допущенных при производстве, либо механических при транспортировке к месту установки.
- Разметка вертикальных и горизонтальных направляющих в точном исполнении приложенной инструкции.
- Фиксация профиля не подготовленные стены гаража в следующем порядке:
- Вертикальные направляющие на противоположные друг другу стороны, с их креплением к стене монтажными (длинными) саморезами по нанесенной разметке.
- Соединение вертикальных направляющих горизонтальным профилем под углом строго 90 градусов с последующим жестким креплением к потолку.
- Проводится сборка воротных панелей:
- На верхней панели по готовым заводским отверстиям крепятся угловые кронштейны, роликовые опоры, держатели и верхний нащельник.
- На средней панели – боковые опоры (держатели) и петли.
- Нижняя секция комплектуется также угловыми кронштейнами и внутренними петлями. Соединение секций в общую систему гаражных ворот. Монтаж выполняется путем вставки в вертикальные направляющие нижней панельной секции и фиксации роликов в держателях угловых кронштейнов. Точно таким же образом проводится сборка всего тела гаражных секционных ворот Doorhan. Ролики верхней панели по необходимости регулируют для плотного прилегания к притолоке. Между собой секции соединяют петлями.
- По окончанию сборки основных элементов на ворота крепятся дополнительные: ручки и запорные механизмы, пружины (при механическом варианте открывания – закрывания).
Алюминиевые заборы своими руками: Руководство по установке
Главная » Ресурсы » Алюминиевые заборы своими руками: Руководство по установке
Людям нравятся алюминиевые заборы по ряду причин. Они долговечны, просты в установке, не требуют обслуживания и являются доступным решением ограждения для любого объекта. Прежде всего, при правильной установке они отлично смотрятся и улучшают стиль вашей собственности.
Прежде чем запачкать руки, прочитайте наше руководство по установке своими руками от начала до конца, чтобы получить представление о предстоящей работе. Наше руководство завершено и содержит информацию о том, как установить забор и ворота. Мы также добавили список инструментов и список материалов, чтобы вы могли начать и закончить проект установки забора, ничего не пропустив.
Не стесняйтесь обращаться к нам за помощью или дополнительной информацией.
Перейти к:
Установка забора
Список инструментов
Для успешного завершения проекта по установке забора вам потребуются следующие инструменты: бечевка, деревянные колья для каждого угла, расположение торцевых и воротных столбов, отверстие для столба Копатель, Бетон, Отвертка Phillips.
Как установить забор
- Разметьте весь забор, обозначив расположение концевых, угловых и воротных стоек деревянными кольями, а затем соединив их веревкой. Веревка будет вашим прямым ориентиром в том, где будут вырыты ямы.
- Прежде чем копать ямы, обязательно найдите и отметьте коммуникации, дренажные и канализационные линии. Они обычно находятся на вашем плане участка. Если нет, обратитесь к геодезисту. Попадание в линию может стоить больше, чем вам хотелось бы.
- Отметьте расположение отверстий, как указано в «руководстве по размещению», которое прилагается к каждому заказу. Отметьте отверстия в центре на расстоянии 72 1/2 дюйма (обратитесь к нашей Справке по списку материалов для получения информации о линиях забора, НЕ кратных 6 футам). Ширина столбов ворот измеряется от внутренней части столба до внутренней части другого столба ворот. Добавьте 1/4″ к ширине проема ворот… Ворота шириной 3 фута должны быть 36 1/4″ от внутренней части стойки до внутренней части стойки. 4 фута должно быть 48 1/4 дюйма и т. д. Убедитесь, что все отверстия совпадают с линией струны.
- С помощью копателя для ям для столбов выкопайте ямы шириной 6 дюймов и глубиной 24–42 дюйма, в зависимости от линии заморозков в вашей части страны.
- Прикрепите одну секцию ограждения к столбу, вставив зубчатые направляющие панели в отверстия столба. Затем используйте 1-дюймовый саморез, чтобы ввинтить его в боковую часть стойки через направляющую внутри, чтобы прикрепить панель ограждения к стойке. Повторите это для количества рельсов, которые есть на вашей панели забора.
- Поместите стойку в первое отверстие. Отвесьте столб (используя уровень, чтобы убедиться, что он идеально ровный с двух соседних сторон). Смешайте бетон и залейте в отверстие. Сообщение всегда должно соответствовать вашей строковой строке. Устанавливайте по 1 стойке и 1 панели за раз. Заливая отверстие бетоном, оставьте его на 2 дюйма ниже верха отверстия. Заполните оставшиеся 2 дюйма утрамбованной грязью и плотно прижмите. Это поможет удержать столб на месте. Если бетон действительно влажный, а столб хочет еще больше опуститься, поместите 2-дюймовый блок под забор, чтобы он оставался на нужной высоте.
- Как только эта линия будет завершена, вернитесь назад и отрегулируйте каждую стойку, чтобы забор следовал уклону и имел хороший плавный поток к нему. Это необходимо сделать сразу после или во время укладки, прежде чем бетон успеет высохнуть. Если ваша линия закончилась на углу, убедитесь, что последний столб является угловым столбом с отверстиями, обращенными в направлении следующей линии ограждения.
- Продолжайте, пока не будут заполнены все строки. Теперь пришло время повесить ворота.
Установка ворот
После того, как вы закончите со стойками, следующим шагом в процессе установки будет установка ворот(ов) забора.
- Убедитесь, что столбы 2-дюймовых ворот установлены вертикально, а бетон твердый.
- Дважды проверьте направляющую для направления поворота ворот.
- Установите петли на установленную раму ворот с помощью прилагаемых винтов. Используйте ворота, чтобы открыть петли… попросите кого-нибудь держать ворота, пока вы привинчиваете петли к столбу ворот.
- Отцентрируйте ворота в проеме и вставьте по 1 шурупу в каждую петлю. Это необходимо для окончательной настройки.
Наденьте защелку Magna. - Не регулируйте петли, так как заводские настройки обычно очень точны.
- Когда ворота будут хорошо открываться, вставьте оставшиеся винты в петли.
- Не используйте ворота, пока бетон вокруг стойки ворот полностью не затвердеет. Обычно это занимает около 24 часов!
Примечание. Подробная инструкция по установке в формате PDF входит в стандартную комплектацию каждого заказа.
Список материалов и пошаговый пример
Следующий пошаговый пример поможет вам понять, какие материалы необходимы, и точный процесс установки забора.
Мы разбиваем общую примерную схему, указанную выше, на более мелкие линейные участки, например, из точки A в точку B, из точки B в точку C и так далее. В примере макета мы начинаем в точке A с конечной стойки в 2-3 дюймах от дома и отходим от дома на 10 футов в точку B, которая является конечной стойкой ворот. В этом первом «прогоне» у нас есть 10 футов забора, которые делятся на 6 футов (ширина панелей) и равняются 1,67 панели, которая округляется до 2, потому что панели поставляются только шириной 6 футов. Поскольку есть 2 панели, у нас будет только 1 Line Post. Количество линейных столбов равно количеству панелей минус 1.
Таким образом, в этом первом проходе от А до Б у вас будет:
- 1 Конечная стойка
- 2 Панели ограждения
- 1 Линейная стойка
1 Стойка ворот (обычно такие же, как Концевые стойки, но с более толстой Точка K будет пустой стойкой ворот. Вы можете перейти на бейсболку.
В этом проходе, от B до C, у нас есть ворота шириной 4 фута, которые измеряются от внутренней части стойки ворот до внутренней части другой конечной стойки ворот, точка C. Поскольку мы уже добавили первую стойку ворот в предыдущий раздел, все, что у нас есть во втором прогоне, это:
Широкие ворота 4 фута (эти ворота оснащены самозакрывающимися петлями и гравитационной защелкой и могут быть модернизированы до запираемой замком, более тяжелой рамы или до арочных ворот)
- 1 Стойка ворот
От C до D, Угловой столб, у нас будет 9 футов забора, что равняется 1,5 панели (9 разделены на панель шириной 6 футов), округленное до 2 панелей и 1 линейного столба (2 панели минус 1 = 1 линейный столб).
Всего в этом ряду:
- 1 линейная стойка
- 1 угловая стойка
- 2 панели ограждения (эти панели могут быть установлены шириной 6 футов с другой панелью, урезанной до ширины 3 фута, или обе панели можно обрезать до 4,5 фута, чтобы придать более ровный вид. То же самое верно для первой секции 10 футов. Она может быть шириной 6 футов и шириной 4 фута или обе обрезаны до ширины 5 футов. Не многие из этих участков, если таковые имеются, будут работать. должно быть точное измерение, кратное 6 футам, поэтому в процессе установки потребуется некоторая обрезка панелей.)
От D до E, до другой угловой стойки, длина 40 футов. Делим на 6, получаем 6,67 панелей (40 делим на панель шириной 6 футов), округляя до 7 панелей и 6 линейных стоек (7 панелей минус 1 = 6 линейных стоек).
Всего в этом ряду:
- 6 линейных стоек
- 1 угловая стойка
- 7 панелей ограждения (6 из этих панелей можно использовать без какой-либо обрезки панелей, но последнюю необходимо обрезать до 4 футов) ширина)
От E до F, который находится до конечной стойки ворот, длина 42 фута, что делится на 6 футов. Это равняется 7 панелям и 6 линейным постам (7 панелей минус 1 = 6 линейным постам).
Всего в этом проходе:
- 6 линейных столбов
- 1 столб ворот
- 7 панелей ограждения
Всего в этом пробеге:
- 1 Стойка ворот
- Широкие ворота 3 фута (эти ворота включают самозакрывающиеся петли и гравитационную защелку и могут быть модернизированы до запираемой защелки, более тяжелого каркаса или до арки Ворота)
Следующие три прохода, от G до J, могут быть выполнены так же, как и предыдущие три участка (4,5 и 6), которые ведут к другому концевому столбу ворот.0003
Этот последний проход, от J до K, представляет собой двойные ворота шириной 10 футов. Это могут быть двое стандартных ворот или две Арки рядом друг с другом или одна большая Арка (Радуга) во всю ширину. Кроме того, как упоминалось ранее, у последней пустой стойки ворот нет отверстий для ограждения, в которые можно было бы скользить, как у концевых, линейных и угловых стоек.
В этом последнем проходе у вас будет:
- 1 Пустая стойка ворот (другая стойка ворот была бы включена в предыдущий проход)
- Двойные ворота шириной 10 футов (эти ворота включают самозакрывающиеся петли и быть модернизированы до замка с замком, более тяжелого каркаса, арочных ворот или радужных ворот)
- Узел подвесной штанги
Стеллажи или ступеньки для вашего забора
Будет ли ваш забор установлен на склоне? Прочтите ниже наше руководство по установке стеллажей и передвижению забора.
Стеллажи
На направляющих рядом со штакетниками имеется зазор для стеллажей.
Большинство стилей алюминиевых ограждений можно установить на стойку или на рейку, поворачивая винты, которыми пикеты крепятся к направляющим. В среднем они составляют 19 дюймов стойки на 6 футов забора.
Мы можем настроить «Двойной удар» для каждой секции, чтобы увеличить ее до 28 дюймов в зависимости от стиля крутых склонов, с которыми вы можете столкнуться. Это делается без дополнительной оплаты.
Если вы сообщите нам перепад высоты над определенным наклонным участком, мы рассчитаем правильное количество каждого типа ограждения в нашем предложении.
Примечание. XP и Puppy Styles вмещают только стойки до 8–12 дюймов из-за близости пикетов.
Ступени
Некоторые стили (например, Собор и Элегантная арка) могут быть только ступенчатыми («Ступени» из-за способа их изготовления).
Для этого необходимо заказать концевые стойки и прикрепить кронштейны на противоположной пустой стороне от пробитых отверстий на соответствующей высоте, необходимой для вашего склона. Крутые склоны могут вызвать необходимость в специальной удлиненной концевой стойке.
При необходимости мы объясним подробнее. Еще одна причина, по которой мы доводим каждый заказ до завершения, а не заказываем из онлайн-корзины.
Мы хотим, чтобы наши клиенты получали нужные материалы с первого раза, чтобы сделать их установку как можно более беспроблемной.
Типы постов
На рисунке ниже показаны различные типы постов, упомянутые в этом руководстве.
Классы жилых, коммерческих и промышленных ограждений
В зависимости от типа ограждения существуют различия в перилах, пикетах и столбах.
Часто задаваемые вопросы
Означает ли это, что любой может установить его самостоятельно?
Мы должны были сказать нет. Секции предварительно собраны, но если вы не знаете, как вырыть ямы глубиной 2 фута и диаметром 6 дюймов, расположенные на расстоянии 72,5 дюйма от центра, то вам, вероятно, следует нанять кого-то, кто сделает это за вас.
Может забор кривой?
Если линия забора кривая, даже если секции не изгибаются, секции можно легко наклонить в столбах под углом до 10 градусов с каждой стороны столба или 20 градусов если повернуть столб на 10 градусов первый. Это будет следовать большинству кривых. Для очень узкой кривой просто разрежьте секции пополам и поместите еще одну стойку между двумя секциями. Сами секции нельзя сгибать, не нарушая их структурную целостность.
Как сделать двустворчатые ворота?
Любые две створки могут быть объединены в одну створку с двойным приводом, включающую в себя откидной стержень бесплатно. Двустворчатые ворота также изготавливаются в соответствии с заданным размером проема, поэтому 12-футовые двустворчатые ворота поместятся в 12-футовом проеме.
Нужны ли столбы для ворот с обеих сторон ворот?
Да, более тяжелые стойки необходимы как для поддержки веса ворот, так и для выдерживания постоянного удара при закрытии защелки ворот.
Установка ограждений вокруг бассейна, надземного или подземного, не только повысит безопасность вашего двора, но и повысит стоимость вашей собственности, если вы когда-нибудь решите ее продать.
Существует множество привлекательных вариантов ограждений для бассейнов, поэтому вы можете выбрать ограждение для бассейна, которое будет выглядеть и вписываться в ваш дом, а также поможет защитить вашу семью и друзей.
— Amazing Gates
|
