Устройство и принцип работы электрического счетчика

В этой статье мы вам расскажем устройство и принцип работы электрического счетчика, чтобы вам было проще воспринимать всю информацию, мы для вас подготовили основные схемы и изображения. С помощью них вы сможете узнать, из чего состоит электрический считчик, как он работает.

Устройство и принцип работы электрического счетчика

Цель электросчетчика – осуществлять учет расходованной электроэнергии в квартире, доме, на даче, в гараже и т.д. Электрические счетчики бывают двух видов:

  • Индукционные.
  • Электронное.

Устройство индукционного счетчика

Индукционный счетчик состоит из двух основных электромагнитов, они расположены между собой под острым углом в 90 градусов напротив друг друга. В магнитном поле находиться алюминиевый диск, именно он и показывает нам расход энергии.

Чтобы включить счетчик в цепь, необходимо его токовую обмотку соединить со всеми электроприемниками последовательно. Обмотка напряжения подключается параллельно. Во время прохождения электрического тока по обмоткам индукционного счетчика в сердечниках возникают переменные магнитные потоки, оно пронизывают алюминиевый диск и индуцируют в нем так называемые вихревые токи. Будет интересно узнать, какой счетчик лучше поставить в доме.

Вихревые токи взаимодействуют с магнитными потоками и создают усилия, с помощью которого и начинает крутиться диск. Диск непосредственно связан со стандартным счетным механизмом. В зависимости от частоты вращения диска и происходит учет потребляемой электрической энергии.

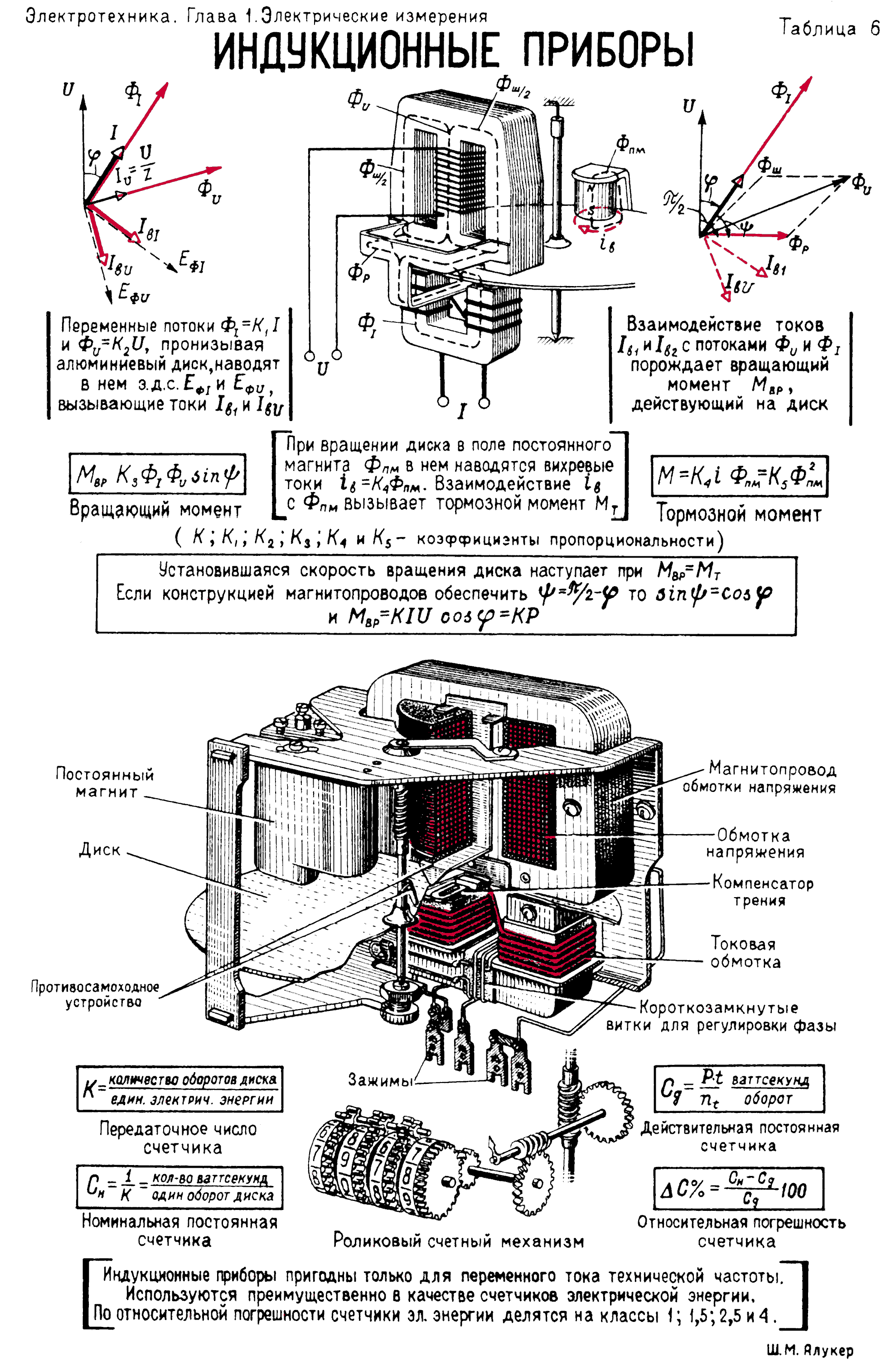

Следующим образом выглядит схема устройства электрического счетчика.

Сделаем небольшую расшифровку:

  1. Обмотки тока.
  2. Обмотки напряжения.
  3. Механизм червячный.
  4. Механизм счетный.
  5. Диск из алюминия.
  6. Магнит, который притормаживает работу диска.

Схему выше мы с вами уже рассмотрели, теперь посмотрите, как выглядит электрический счетчик в разрезе (вживую).

Если потребляемая электроэнергия большая, тогда используются трехфазные индукционные счетчики, принцип их работы схожий с однофазным.
Смотрите видео, как устроен электрический счетчик.

Устройство электронного счетчика электричества

Сейчас цифровые счетчики получили широкое применение, люди начали отказываться от привычных, ведь только такие могут похвастаться следующими преимуществами:

  1. Нет частей, которые вращаются.
  2. Можно делать учет электроэнергии по разным тарифам.
  3. Малые размеры
  4. Высокий класс точности.
  5. Можно вести дистанционный учет электроэнергии.
  6. Изменяются суточные максимумы нагрузки.

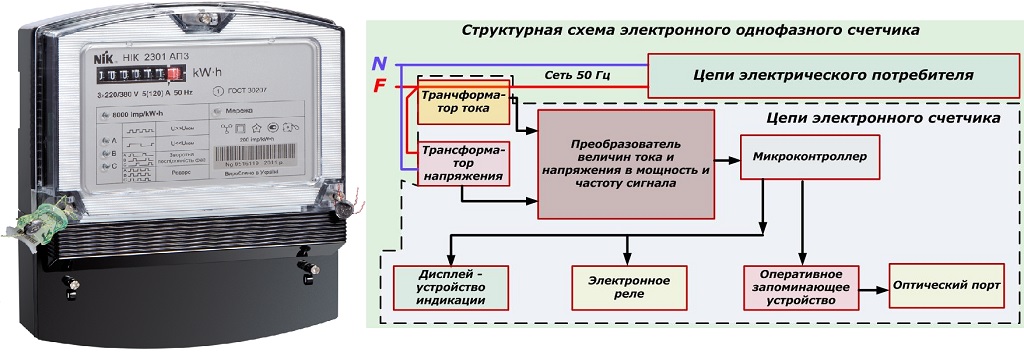

Следующим образом выглядит схема электронного счетчика:

Как правило, такие счетчики всегда работают только по одному тарифу. Однако, есть и те, которые считают на несколько тарифов, в одной статье мы уже рассматривали: стоит устанавливать двухтарифные счетчики.

С ними вопрос спорный, есть масс особенностей, которые стоит брать в учет.

Вот мы с вами и рассмотрели устройство и принцип работы электрического счетчика, как видите, все довольно просто. Подробней на электрических мы останавливаться не стали, ведь произвести их ремонт или просто разобрать смысла нет. Этим должны заниматься только профессионалы.

Статья по теме: лучшие производители электрических счетчиков.

Электронный счетчик электроэнергии: характеристики и определение показателей

Содержание статьи:

Для контроля затрат электричества в квартирах многоэтажек используется электронный счетчик электроэнергии. Подключение цифрового прибора осуществляется через общий трансформатор. В процессе работы счетчик постоянно измеряет мощность заданного участка сети и выводит ее величину в удобочитаемом виде.

Конструкция и принцип работы

Прибор состоит из трёх одинаковых узлов (справа), цепей питания и микроконтроллера

Измерительный аппарат совместим с однофазными и трехфазными цепями переменного тока.

Его конструкция представлена:

  • корпусом из термостойкого пластика или металла с клеммной колодкой;
  • дисплеем – ЖК-индикатором, где отображаются данные и время, или механическим;
  • источником запитки электронной схемы;
  • токовым трансформатором – выполняет функции измерителя;
  • микроконтроллером, преобразующим сигнал на входе в электрические величины;
  • телеметрическим выходом для интеграции с АСКУЭ;
  • часами – позволяют отслеживать реальное время и даты;

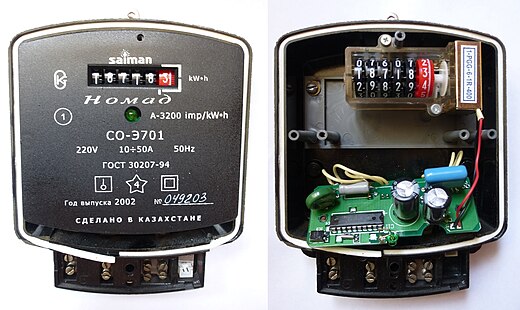

    Внешний вид электронного электросчетчика

  • супервизором – отслеживает колебания напряжения на входе и подает команду сброса микроконтроллеру, когда напряжение выключается либо включается;
  • системой управления;
  • оптическим портом, позволяющим снимать показания устройства.

Через оптический порт можно запрограммировать цифровой счетчик.


Принцип работы цифрового счетчика электроэнергии заключается в прямом замере напряжения и тока. Он оцифровывает информацию, передавая ее на индикатор и сохраняя в памяти. Импульсы входных электронных твердотелых элементов создают под воздействием тока напряжения. Количество импульсов зависит от активности энергии.

Основные характеристики цифровых счетчиков

На территории РФ приборы начали применять с момента приватизации энергетической отрасли и подорожания электричества. Электронные устройства обладают рядом положительных характеристик:

  • точность показаний при быстрой перемене напряжения или его снижении;
  • учет электроэнергии по нескольким тарифам;
  • подсчет различных типов энергии с помощью одного аппарата;
  • одновременно замеряется мощность, количество и качество энергоресурсов;
  • хранение данных в памяти и наличие к ним пользовательского доступа;
  • предотвращение несанкционированного доступа и хищения электричества;
  • дистанционное снятие показаний и предварительный подсчет потерь;
  • совместимость с автоматическими сервисами коммерческого учета электроэнергии.

Прибор не могут взломать злоумышленники и подключиться к нему для кражи электричества. Интервал проверки изделия составляет 16 лет.

Отличия электронных счетчиков от индукционных

Устройство индукционного счетчика электроэнергии

Индукционные модели работают по принципу создания электромагнитного поля в катушке и его взаимодействия с токопроводящим диском. Однофазный аппарат подключается к катушке-сети переменного тока параллельно. Магнитные потоки и вихревые токи взаимодействуют между собой только в диске. Индукционный счетчик будет функционировать нормально при фазовом сдвиге в 90 градусов. Энергозатраты зависят от интенсивности вращения диска, которая соответствует мощности потребления.

Принцип работы эл счетчика основывается на подсчетах мощности активного и реактивного типа. Это позволяет точно подсчитывать энергозатраты, если в помещении трехфазный тип подключения.

Индукционные модели считают расход по единому тарифу, цифровые приборы отслеживают параметры в зависимости от времени суток. Точность измерения нового счетчика – 1-й категории, традиционные выпускаются с классом точности 2,5.

По сравнению с индукционным цифровой счетчик на собственные нужды затрачивает минимум энергоресурсов. Традиционные устройства нельзя поставить снаружи, а электронные могут работать в условиях мороза, защищены от воздействия влаги и пыли.

Надежность показаний и необходимость ремонта

Качественный цифровой электросчетчик отличается высокой точностью. Проверить параметры без нарушения целостности корпуса и пломб можно так:

  1. После прекращения подачи напряжения индикатор останавливается. Если учет продолжается – устройство неисправно.
  2. Счетчик всегда жужжит при работе, о неполадках свидетельствует самоход.
  3. Показания искажаются при отключении всех бытовых приборов. Обязательно проверяется наличие самохода.

Тестирования лучше производить ночью, в условиях минимальной нагрузки на электросеть. Если самохода нет, импульсы индикатора отсутствуют на протяжении 15 минут. Импульс, возникший, когда подключение не произведено, означает поломку.

Заниматься ремонтом цифрового счетчика должны только сотрудники компании энергосбережения. Пользователь обращается в инстанцию для получения разрешения на проверку и замену аппарата.

Обозначение показателей цифрового счетчика

На основании данных электронного счетчика определяется несколько показаний:

  • Энергозатраты за конкретный временной период. Понадобится вычесть из конечных показаний начальные. При необходимости расчетные данные умножают на коэффициент трансформации;
  • Подключение бытовой техники и освещения в определенный момент. Устанавливается по загоранию/выключению светового индикатора.
  • Параметры мощности, величины проходящего тока, процессы перегрузки сети и счетчика.

Цифровые приборы можно запрограммировать на дневную и ночную тарификацию. Для этого достаточно выбрать время подсчета.

Критерии подбора

Один из критериев выбора электросчетчика – количество тарифов

Перед покупкой устройства стоит обращать внимание на ряд параметров:

  • Допустимая величина тока. Цифровые модели рассчитаны на ток 5-60А, что подходит для квартир и частных домов.
  • Дата проверки. На трехфазном счетчике должна находится пломба не старше 1 года.
  • Количество пломб. Первое опломбирование делают государственные органы – отметку проставляют на кожухе. Вторая пломба на зажимной крышке – от предприятия энергоснабжения.
  • Опционал. Чем больше функций, тем дороже счетчик. Но внутренний тарификатор создает график нагрузки, а в журнале событий отмечается повышение и понижение напряжения в каждой фазе.
  • Обслуживание и гарантии. Качественные модели имеют большой гарантийный период. Сервисный центр бренда есть в городе покупателя.
  • Интервал проверки. Оптимально – от 10 до 16 лет.
  • Интеграция с АСКУЭ. Показания автоматически передаются провайдеру.
  • Фазность. Информация указывается на табло. Однофазный аппарат имеет маркировку 220 или 230 В, трехфазный – 220/380 В или 230/400 В.
  • Количество тарифов. Двухтарифная схема исключает переплаты за электричество в ночное время.
  • Способ монтажа. Цифровой аппарат крепится на винтах (корпус S или Ш) или дин-рейках (корпус R или P).

Продавец обязан поставить печать на приборе и записать его стартовые показания.

Список лучших аппаратов учета

Потребители и профессиональные электрики рекомендуют несколько устройств.

Меркурий 201.8

Прочный бюджетный прибор с разрешением ЖК-экрана 7 разряда и классом точности 1. Рассчитан на сеть с напряжением 220-230 В и силой тока 5-80 А. Исправно работает в условиях жары и мороза при влажности до 90 %. Оснащен:

  • модульным корпусом;
  • измерительным токовым конвертером;
  • винтовыми клеммами;
  • светодиодной подсветкой зоны показаний.

Эксплуатационный срок модели – 30 лет, ревизионный – 16 лет.

Нева М. Т.123

Аппарат с рабочим напряжением 230 В и номинальным током 5 А. Гарантия изготовителя – 30 лет. Предназначен для измерения:

  • частоты напряжения в сети;
  • активной мощности электролинии;
  • показателей токового напряжения и силы.

Модель имеет 1 класс точности, может устанавливаться в офисах, домах, торговых залах и квартирах.

Энергомера CE102M S7 145-JV

Класс точности модели – 1. Она не подвергается климатическим, электромагнитным и механическим повреждениям. Устройство рассчитано на силу тока 5-60 А, рабочее напряжение 220-230 В. Может работать без сбоев при температуре от -45 до +70 градусов и влажности 98 %. Дополнительные возможности:

  • шпунт;
  • память энергонезависимого типа;
  • интерфейсы связи;
  • пользовательское перепрограммирование;
  • вывод данных за нужный период времени;
  • снятие информации без напряжения.

В память счетчика нельзя внести корректировки.

Электронные счетчики – это современные учетные аппараты с широкими функциональными возможностями. Они гарантируют точность измерений, отличаются надежностью и стойкостью к внешним воздействиям.

Принцип работы электронного счетчика электроэнергии

Устройство и принцип работы цифрового электросчетчика

Для контроля затрат электричества в квартирах многоэтажек используется электронный счетчик электроэнергии. Подключение цифрового прибора осуществляется через общий трансформатор. В процессе работы счетчик постоянно измеряет мощность заданного участка сети и выводит ее величину в удобочитаемом виде.

Конструкция и принцип работы

Измерительный аппарат совместим с однофазными и трехфазными цепями переменного тока. Его конструкция представлена:

  • корпусом из термостойкого пластика или металла с клеммной колодкой;
  • дисплеем – ЖК-индикатором, где отображаются данные и время, или механическим;
  • источником запитки электронной схемы;
  • токовым трансформатором – выполняет функции измерителя;
  • микроконтроллером, преобразующим сигнал на входе в электрические величины;
  • телеметрическим выходом для интеграции с АСКУЭ;
  • часами – позволяют отслеживать реальное время и даты;

Через оптический порт можно запрограммировать цифровой счетчик.

Основные характеристики цифровых счетчиков

На территории РФ приборы начали применять с момента приватизации энергетической отрасли и подорожания электричества. Электронные устройства обладают рядом положительных характеристик:

  • точность показаний при быстрой перемене напряжения или его снижении;
  • учет электроэнергии по нескольким тарифам;
  • подсчет различных типов энергии с помощью одного аппарата;
  • одновременно замеряется мощность, количество и качество энергоресурсов;
  • хранение данных в памяти и наличие к ним пользовательского доступа;
  • предотвращение несанкционированного доступа и хищения электричества;
  • дистанционное снятие показаний и предварительный подсчет потерь;
  • совместимость с автоматическими сервисами коммерческого учета электроэнергии.

Прибор не могут взломать злоумышленники и подключиться к нему для кражи электричества. Интервал проверки изделия составляет 16 лет.

Отличия электронных счетчиков от индукционных

Индукционные модели работают по принципу создания электромагнитного поля в катушке и его взаимодействия с токопроводящим диском. Однофазный аппарат подключается к катушке-сети переменного тока параллельно. Магнитные потоки и вихревые токи взаимодействуют между собой только в диске. Индукционный счетчик будет функционировать нормально при фазовом сдвиге в 90 градусов. Энергозатраты зависят от интенсивности вращения диска, которая соответствует мощности потребления.

Принцип работы эл счетчика основывается на подсчетах мощности активного и реактивного типа. Это позволяет точно подсчитывать энергозатраты, если в помещении трехфазный тип подключения.

Индукционные модели считают расход по единому тарифу, цифровые приборы отслеживают параметры в зависимости от времени суток. Точность измерения нового счетчика – 1-й категории, традиционные выпускаются с классом точности 2,5.

По сравнению с индукционным цифровой счетчик на собственные нужды затрачивает минимум энергоресурсов. Традиционные устройства нельзя поставить снаружи, а электронные могут работать в условиях мороза, защищены от воздействия влаги и пыли.

Надежность показаний и необходимость ремонта

Качественный цифровой электросчетчик отличается высокой точностью. Проверить параметры без нарушения целостности корпуса и пломб можно так:

  1. После прекращения подачи напряжения индикатор останавливается. Если учет продолжается – устройство неисправно.
  2. Счетчик всегда жужжит при работе, о неполадках свидетельствует самоход.
  3. Показания искажаются при отключении всех бытовых приборов. Обязательно проверяется наличие самохода.

Тестирования лучше производить ночью, в условиях минимальной нагрузки на электросеть. Если самохода нет, импульсы индикатора отсутствуют на протяжении 15 минут. Импульс, возникший, когда подключение не произведено, означает поломку.

Заниматься ремонтом цифрового счетчика должны только сотрудники компании энергосбережения. Пользователь обращается в инстанцию для получения разрешения на проверку и замену аппарата.

Обозначение показателей цифрового счетчика

На основании данных электронного счетчика определяется несколько показаний:

  • Энергозатраты за конкретный временной период. Понадобится вычесть из конечных показаний начальные. При необходимости расчетные данные умножают на коэффициент трансформации;
  • Подключение бытовой техники и освещения в определенный момент. Устанавливается по загоранию/выключению светового индикатора.
  • Параметры мощности, величины проходящего тока, процессы перегрузки сети и счетчика.

Цифровые приборы можно запрограммировать на дневную и ночную тарификацию. Для этого достаточно выбрать время подсчета.

Критерии подбора

Перед покупкой устройства стоит обращать внимание на ряд параметров:

  • Допустимая величина тока. Цифровые модели рассчитаны на ток 5-60А, что подходит для квартир и частных домов.
  • Дата проверки. На трехфазном счетчике должна находится пломба не старше 1 года.
  • Количество пломб. Первое опломбирование делают государственные органы – отметку проставляют на кожухе. Вторая пломба на зажимной крышке – от предприятия энергоснабжения.
  • Опционал. Чем больше функций, тем дороже счетчик. Но внутренний тарификатор создает график нагрузки, а в журнале событий отмечается повышение и понижение напряжения в каждой фазе.
  • Обслуживание и гарантии. Качественные модели имеют большой гарантийный период. Сервисный центр бренда есть в городе покупателя.
  • Интервал проверки. Оптимально – от 10 до 16 лет.

Продавец обязан поставить печать на приборе и записать его стартовые показания.

Список лучших аппаратов учета

Потребители и профессиональные электрики рекомендуют несколько устройств.

Меркурий 201.8

Прочный бюджетный прибор с разрешением ЖК-экрана 7 разряда и классом точности 1. Рассчитан на сеть с напряжением 220-230 В и силой тока 5-80 А. Исправно работает в условиях жары и мороза при влажности до 90 %. Оснащен:

  • модульным корпусом;
  • измерительным токовым конвертером;
  • винтовыми клеммами;
  • светодиодной подсветкой зоны показаний.

Эксплуатационный срок модели – 30 лет, ревизионный – 16 лет.

Нева М. Т.123

Аппарат с рабочим напряжением 230 В и номинальным током 5 А. Гарантия изготовителя – 30 лет. Предназначен для измерения:

  • частоты напряжения в сети;
  • активной мощности электролинии;
  • показателей токового напряжения и силы.

Модель имеет 1 класс точности, может устанавливаться в офисах, домах, торговых залах и квартирах.

Энергомера CE102M S7 145-JV

Класс точности модели – 1. Она не подвергается климатическим, электромагнитным и механическим повреждениям. Устройство рассчитано на силу тока 5-60 А, рабочее напряжение 220-230 В. Может работать без сбоев при температуре от -45 до +70 градусов и влажности 98 %. Дополнительные возможности:

  • шпунт;
  • память энергонезависимого типа;
  • интерфейсы связи;
  • пользовательское перепрограммирование;
  • вывод данных за нужный период времени;
  • снятие информации без напряжения.

В память счетчика нельзя внести корректировки.

Электронные счетчики – это современные учетные аппараты с широкими функциональными возможностями. Они гарантируют точность измерений, отличаются надежностью и стойкостью к внешним воздействиям.

Основное назначение этого прибора сводится к постоянному измерению потребляемой мощности контролируемого участка электрической схемы и отображению ее величины в удобном для человека виде. Элементная база использует твердотельные электронные компоненты, работающие на полупроводниках или микропроцессорных конструкциях.

Такие приборы выпускают для работы с цепями тока:

1. постоянной величины;

2. синусоидальной гармонической формы.

Приборы учета электроэнергии постоянного тока работают только на промышленных предприятиях, эксплуатирующих мощное оборудование с большим потреблением постоянной мощности (электрифицированный железнодорожный транспорт, электромобили…). В бытовых целях они не используются, выпускаются ограниченными партиями. Поэтому в дальнейшем материале этой статьи их рассматривать не будем, хотя принцип их работы отличается от моделей, работающих на переменном токе, в основном конструкцией датчиков тока и напряжения.

Электронные счетчики мощности переменного тока изготавливаются для учета энергии электрических устройств:

1. с однофазной системой напряжения;

2. в трехфазных цепях.

Конструкция электронного счетчика

Вся элементная база располагается внутри корпуса, снабженного:

клеммной колодкой для подключения электрических проводов;

панелью ЖКИ дисплея;

органами управления работой и передачи информации от прибора;

печатной платой с твердотельными элементами;

Внешний вид и основные пользовательские настройки одной из многочисленных моделей подобных устройств, выпускаемых на предприятиях республики Беларусь, представлен на картинке.

Работоспособность такого электросчетчика подтверждается:

нанесенным клеймом поверителя, подтверждающим прохождение метрологической поверки прибора на испытательном стенде и оценке его характеристик в пределах заявленного производителем класса точности;

ненарушенной пломбой предприятия энергонадзора, ответственного за правильное подключение счетчика к электрической схеме.

Внутренний вид плат подобного прибора показан на картинке.

Здесь нет никаких движущихся и индукционных механизмов. А наличие трех встроенных трансформаторов тока, используемых в качестве датчиков с таким же количеством явно просматриваемых каналов на монтажной плате, свидетельствуют о трехфазной работе этого устройства.

Электротехнические процессы, учитываемые электронным счетчиком

Работа внутренних алгоритмов трехфазных или однофазных конструкций происходит по одним и тем же законам, за исключением того, что в 3-х фазном, более сложном устройстве, идет геометрическое суммирование величин каждого из трех составляющих каналов.

Поэтому принципы работы электронного счетчика будем преимущественно рассматривать на примере однофазной модели. Для этого вспомним основные законы электротехники, связанные с мощностью.

Ее полная величина определяется составляющими:

реактивной (суммы индуктивной и емкостной нагрузок).

Ток, протекающий по общей цепи однофазной сети, одинаков на всех участках, а падение напряжения на каждом ее элементе зависит от вида сопротивления и его величины. На активном сопротивлении оно совпадает с вектором проходящего тока по направлению, а на реактивном отклоняется в сторону. Причем на индуктивности оно опережает ток по углу, а на емкости — отстает.

Электронные счетчики способны учитывать и отображать полную мощность и ее активную и реактивную величину. Для этого производятся замеры векторов тока с напряжением, подведенных на его вход. По значению отклонения угла между этими входящими величинами определяется и рассчитывается характер нагрузки, предоставляется информация обо всех ее составляющих.

В различных конструкциях электронных счетчиков набор функций неодинаков и может значительно отличаться своим назначением. Этим они кардинально выделяются от своих индукционных аналогов, которые работают на основе взаимодействия электромагнитных полей и сил индукции, вызывающих вращение тонкого алюминиевого диска. Конструктивно они способны замерять только активную или реактивную мощность в однофазной либо трехфазной цепи, а значение полной — приходится вычислять отдельно вручную.

Принцип измерения мощности электронным счетчиком

Схема работы простого прибора учета с выходными преобразователями показана на рисунке.

В нем для замера мощности используются простые датчики:

тока на основе обычного шунта, через который пропускается фаза цепи;

напряжения, работающего по схеме широко известного делителя.

Сигнал, снимаемый таким датчиками, мал и его увеличивают с помощью электронных усилителей тока и напряжения, после которых происходит аналогово-цифровая обработка для дальнейшего преобразования сигналов и их перемножения с целью получения величины, пропорциональной значению потребляемой мощности.

Далее производится фильтрация оцифрованного сигнала и вывод на устройства:

Применяемые в этом схеме входные датчики электрических величин не обеспечивают измерения с высоким классом точности векторов тока и напряжения, а, соответственно, и расчет мощности. Эта функция лучше реализуется измерительными трансформаторами.

Схема работы однофазного электронного счетчика

В ней измерительный ТТ включен в разрыв фазного провода потребителя, а ТН подключен к фазе и нулю.

Сигналы с обоих трансформаторов не нуждаются в усилении и направляются по своим каналам на блок АЦП, осуществляющий преобразование их в цифровой код мощности и частоты. Дальнейшие преобразования выполняет микроконтроллер, осуществляющий управление:

ОЗУ — оперативным запоминающим устройством.

Через ОЗУ выходной сигнал может передаваться дальше в канал информации, например, с помощью оптического порта.

Функциональные возможности электронных счетчиков

Низкая погрешность измерения мощности, оцениваемая классом точности 0,5 S или 02 S разрешает эксплуатировать эти приборы в целях коммерческого учета использованной электроэнергии.

Конструкции, предназначенные для замеров в трехфазных схемах, могут работать в трех или четырехпроводных электрических цепях.

Электронный счетчик может непосредственно подключаться к действующему оборудованию или иметь конструкцию, позволяющую использовать промежуточные, например, высоковольтные измерительные трансформаторы. В последнем случае, как правило, осуществляется автоматический перерасчет измеряемых вторичных величин в первичные значения тока, напряжения и мощности, включая активную и реактивную составляющие.

Счетчик фиксирует направление полной мощности со всеми ее составляющими в прямом и обратном направлении, хранит эту информацию с привязкой ко времени. При этом пользователю можно снимать показания энергии по ее приращению за определенный период времени, например, текущие или выбранные из календаря сутки, месяц или год либо — накоплению на определенное назначенное время.

Фиксация значений активной и реактивной мощности за определенный период, например, 3 или 30 минут, как и быстрый вызов ее максимальных значений в течение месяца значительно облегчает анализ работы энергетического оборудования.

В любой момент можно просмотреть мгновенные показатели активного и реактивного потребления, действующего тока, напряжения, частоты в каждой фазе.

Наличие функции многотарифного учета энергии с использованием нескольких каналов передачи информации расширяет условия коммерческого применения. При этом создаются тарифы для определенного времени, например, каждого получаса выходного либо рабочего дня по сезонам или месяцам года.

Для удобства работы пользователя на дисплее выводится рабочее меню, между пунктами которого можно перемещаться, используя рядом расположенные органы управления.

Электронный счетчик электроэнергии позволяет не только считывать информацию непосредственно с дисплея, но и просматривать ее через удаленный компьютер, а также осуществлять ввод дополнительных данных или их программирование через оптический порт.

Защита информации

Установка пломб на счетчик производится в два этапа:

1. на первом уровне доступ внутрь корпуса прибора запрещается службой технического контроля завода после изготовления счетчика и прохождения им государственной поверки;

2. на втором уровне пломбирования блокируется доступ к клеммам и подключенным проводам представителем энергоснабжающей организации или энергонадзора.

Все события снятия и установки крышки оборудованы сигнализацией, срабатывание которой фиксируется в памяти журнала событий с привязкой ко времени и дате.

Система паролей предусматривает ограничение пользователей к доступу информации и может содержать до пяти ограничений.

Нулевой уровень полностью снимает ограничения и позволяет просматривать все данные местно или удаленно, синхронизировать время, корректировать показания.

Первый уровень пароля дополнительного доступа предоставляется работникам монтажной или эксплуатационной организации систем АСКУЭ для наладки оборудования и записи параметров, не оказывающих влияние на коммерческие характеристики.

Второй уровень пароля основного доступа назначается ответственным работником энергонадзора на счетчике, прошедшем наладку и полностью подготовленном к работе.

Третий уровень основного доступа дается работникам энергонадзора, осуществляющим снятие и установку крышки со счетчика для доступа к его клеммным зажимам или проведению удаленных операций через оптический порт.

Четвертый уровень предоставляет возможности установки аппаратных ключей на плату, удаление всех установленных пломб и возможность работы через оптический порт для усовершенствования конфигурации, замены калибровочных коэффициентов.

Приведенный перечень возможностей, которыми обладает электронный счетчик электроэнергии, является общим, обзорным. Он может выставляться индивидуально и отличаться даже на каждой модели одного производителя.

Принцип работы электросчетчика

В каждую электрическую сеть квартиры или частного дома подключается электросчетчик, учитывающий потребленную электроэнергию. Отличительной особенностью данного прибора является его последовательное подключение. Это позволяет определять в полном объеме количество тока, проходящего через его обмотки. Принцип работы электросчетчика зависит от того, к какому типу относится тот или иной прибор.

Какие виды электросчетчиков бывают

В быту используются три вида счетчиков:

  1. Механические или индукционные, несмотря на простоту и дешевизну, они отличаются большими погрешностями, невозможностью тарификации и другими недостатками.
  2. Электрон ные счетчики обладают явными преимуществами в виде высокой точности, удобного интерфейса и многих других полезных функций.
  3. Третий вид приборов учета относится к гибридным устройствам, в которых имеется механическая и электрон ная часть. Они используются достаточно редко, поэтому более подробно следует рассмотреть два первых типа электросчетчиков.

Принцип работы индукционного счетчика

Еще совсем недавно индукционные счетчики были неотъемлемой частью электрических сетей в квартирах. Счетное устройство в этих приборах представлено вращающимся алюминиевым диском и цифровыми барабанами, отображающими показатели расхода электроэнергии в реальном времени.

Принцип действия подобных устройств достаточно простой. Электромагнитное поле, возникающее в катушках счетчика, взаимодействует с диском, выполняющим функцию подвижного токопроводящего элемента. В однофазном индукционном счетчике выполняется параллельное подключение одной из катушек к обмотке напряжения, которая служит сетью переменного тока. Другая катушка подключается последовательно на участке между обмоткой тока или нагрузкой и генератором электроэнергии.

Действие токов, протекающих по обмоткам, приводит к созданию переменных магнитных потоков, пересекающих вращающийся диск. Их величина составляет пропорцию между потребляемым током и входным напряжением. В соответствии с законом электромагнитной индукции в самом диске происходит возникновение вихревых токов, протекающих по направлению магнитных потоков.

Вихревые токи и магнитные потоки начинают взаимодействовать между собой в диске. В результате, появляется электромеханическая сила, которая и приводит к созданию вращающегося момента. Таким образом, возникает пропорция между полученным вращающимся моментом и произведением двух магнитных потоков, возникающих в обмотках тока и напряжения, умноженных на синус сдвига фазы между ними.

Нормальная работа индукционного электросчетчика возможна только при условии фазового сдвига, равного 90 градусам. Такой сдвиг можно получить, разложив магнитный поток обмотки напряжения на две части. Получается, что диск прибора вращается с частотой, пропорциональной активно потребляемой мощности. Поэтому непосредственный расход электроэнергии будет находиться в пропорции с количеством оборотов диска. Полученные данные о потреблении передаются на механическое счетное устройство, ось которого связана с осью подвижного диска с помощью зубчатой передачи. Такая конструкция обеспечивает синхронное вращение обоих элементов.

Принцип работы электрон ного счетчика электроэнергии

До недавних пор все измерения потребленной электроэнергии осуществлялись с помощью индукционных счетчиков. Постепенно, с развитием микро электрон ики, произошел существенный сдвиг в деле совершенствования приборов учета и контроля потребляемой электроэнергии. Были созданы современные цифровые электрон ные системы управления с применением новейших микроконтроллеров. Это позволило многократно повысить точность измерений, а отсутствие механики значительно повысило надежность счетчика.

Для электрон ных электросчетчиков разработана специальная элементная база и методы обработки поступающей информации. После обработки цифровых данных стал возможен одновременный подсчет не только активной, но и реактивной мощности. Данный фактор приобретает важное значение при организации учета в трехфазных сетях. В результате, были созданы многотарифные электросчетчики, учитывающие накопленную энергию в течение определенного времени суток. Данные приборы способны автоматически определять тот или иной тариф.

Простейшая цифровая система на основе обычного микроконтроллера применяется в тех случаях, когда необходимо измерить импульсы, вывести информацию на дисплей и обеспечить защиту при аварийном сбое. Такие устройства являются цифровыми аналогами механических электросчетчиков. В этой системе поступление сигнала происходит через определенные трансформаторные датчики. Далее он идет на вход микросхемы-преобразователя.

Снятие частотного сигнала, поступающего на вход микроконтроллера, осуществляется на выходе микросхемы. Микроконтроллер подсчитывает все поступившие импульсы и преобразует их в полученное количество энергии (Вт*ч). Когда поступающие единицы накапливаются, их общее значение выводится на монитор и фиксируется во внутренней флэш-памяти на случай исчезновения напряжения в сети и других сбоев. Это позволяет вести непрерывный учет потребляемой электроэнергии.

Работает многотарифный электрон ный счетчик электроэнергии по собственному алгоритму. Последовательный интерфейс позволяет обмениваться информацией с внешним миром. С его помощью задаются тарифы, устанавливается и включается таймер времени, поступает информация о накопленной электроэнергии и т.д. Энергонезависимая оперативная память разделяется на 13 банков данных, сохраняющих информацию о количестве энергии, накопленной по разным тарифам. Первый банк учитывает всю энергию, накопленную от начала работы счетчика. В следующих 12 банках производится учет накоплений за 11 предыдущих месяцев и за текущий период.

Таким образом, принцип действия электросчетчика в электрон ном варианте, позволяет изменять тарифы в соответствии с заранее установленным расписанием. Через специальный разъем можно подключиться к прибору и выяснить объем электроэнергии, оплаченной потребителем.

{SOURCE}

Факты о счетчике электроэнергии для детей

Счетчик электроэнергии (или счетчик энергии ) - это устройство, которое измеряет количество электроэнергии, потребляемой домом или бизнесом. Обычно измерения производятся в киловатт-часах (кВтч).

История

Счетчики электроэнергии стали популярными, когда в 1880-х годах все больше и больше домов были подключены к электричеству. Вместо того, чтобы заряжать дома в зависимости от того, сколько электричества у них было, тарификация на основе того, сколько электричества они использовали, стала более точной и справедливой.

Виды электросчетчиков

Счетчик электроэнергии в разобранном виде

Электромеханические счетчики

Счетчик электроэнергии этого типа использует силу, создаваемую током при прохождении через магнитное поле, для вращения вращающегося диска внутри счетчика. Затем диск поворачивает число, чтобы указать, сколько электроэнергии было использовано, что регистрируется счетчиком.

Электронные счетчики

Этот тип электросчетчика преобразует электроэнергию напрямую с помощью аналого-цифрового преобразователя внутри микропроцессора, чтобы получить точные показания потребления электроэнергии.

Безопасность

Счетчики электроэнергии легко поддаются взлому. Это может позволить клиентам использовать электроэнергию бесплатно. Взлом счетчиков электроэнергии является незаконным и может повлечь за собой штрафы или судебные иски.

Картинки для детей

  • Бытовой аналоговый счетчик электроэнергии в Северной Америке.

  • Счетчик электроэнергии с прозрачным пластиковым корпусом (Израиль).

  • Североамериканский бытовой цифровой счетчик электроэнергии.

  • Счетчик электроэнергии постоянного тока типа Aron, показывающий, что калибровка была произведена за счет потребления энергии, а не за счет энергии.

  • Твердотельный счетчик электроэнергии панельный, подключенный к подстанции мощностью 2 МВА. Дистанционные датчики тока и напряжения можно считывать и программировать удаленно с помощью модема и локально с помощью инфракрасного излучения. Круг с двумя точками - это инфракрасный порт. Видны защитные пломбы.

  • Трехфазный электромеханический индукционный счетчик, счетчик 100 А, питание 240/415 В.Горизонтальный алюминиевый диск ротора виден в центре счетчика

    .
  • Твердотельный счетчик электроэнергии, используемый в доме в Нидерландах.

  • Economy 7 Meter и Teleswitcher

  • Счетчик предоплаты и жетоны с магнитной полосой из арендованного жилья в Великобритании. Кнопка с надписью A отображает информацию и статистику, например текущий тариф и остаток на счете. Кнопка с надписью B активирует небольшую сумму экстренного кредита, если у клиента кончится.

  • Трансформаторы тока, используемые в составе приборов учета трехфазного электроснабжения на 400 А. Четвертый нейтральный провод не требует трансформатора тока, потому что ток не может течь в нейтрали, не протекая также по проводам измеряемой фазы. (Теорема Блонделя)

  • Электросчетчики размещены вне домов жителей в общем месте, доступном только для сотрудников отдела и неравнодушных жителей

  • Техник Duke Energy снимает защитную пломбу со счетчика электроэнергии в доме в Дареме, Северная Каролина

Врачи за безопасные технологии | «Умные» счетчики

Странные симптомы

«Многие из них сказали, что никогда раньше не слышали о чувствительности к электричеству, у них развиваются странные симптомы, которых у них никогда не было раньше, что они больше не могут пользоваться компьютерами, Wi-Fi или мобильными телефонами без болезненных симптомов (хотя раньше они их использовали). сильно с wi-fi в офисах и в домах 24/7).Через несколько недель или месяцев после появления симптомов они впервые обнаружили в своем доме умный счетчик. В ответ на запрос они выяснили, что оно было установлено в то время или незадолго до того, как у них появились симптомы ... Все это было для меня неожиданностью, потому что это устройство инициировало ES (электросенсибилизацию) у ранее нормальных, здоровых людей, которые переносили Wi-Fi и мобильные телефоны. годами без проблем ».

Ричард Х. Конрад, доктор философии, Биохимик, прошедший обучение Джона Хопкинса, предварительно поданное Свидетельство в Комиссию по коммунальным предприятиям штата Мэн относительно программы отказа от смарт-счетчиков, 1 февраля 2013 г.

Обновлено 10.10.20

Заголовки

«Умные» счетчики для «Умной» сети

Коммунальные предприятия во всех штатах заменяют старые, но все еще отлично работающие аналоговые счетчики, старые десятилетия, на так называемые умные счетчики в домах людей с целью беспроводного считывания данных об использовании электроэнергии путем отправки радиочастотных сигналов в соседние дома, которые затем отправляются на местные узлы, а затем в местное коммунальное предприятие. Это создает непрерывную «интеллектуальную сеть» электромагнитного излучения в окрестностях с целью эффективной беспроводной передачи данных об использовании энергии домохозяйствами основному поставщику коммунальных услуг для выставления счетов и анализа данных. Считыватели счетчиков людей больше не нужны для непосредственного считывания показаний счетчиков. Несмотря на то, что это удобно и дешевле для коммунальных служб, сообщалось о множестве проблем, от конфиденциальности и безопасности до серьезных последствий для здоровья и пожаров. Многие жители организовали общенациональные организации, чтобы информировать других об этих рисках и принять закон, позволяющий жителям отказаться от использования умных счетчиков.

Удобство или опасность?

Размещение интеллектуального счетчика

кажется прекрасным удобством, однако эти счетчики используют для связи микроволновое излучение 2,4 ГГц (и 900 МГц), которое используют наши микроволновые печи, маршрутизаторы Wi-Fi и другие беспроводные устройства. Умные счетчики также работают круглосуточно и без выходных. Хотя консультанты усредняют испускаемое электромагнитное излучение, они не принимают во внимание исследования, показывающие, что импульсное радиочастотное излучение вредно даже при более низкой мощности.Именно выбросы импульсной энергии, а не средняя плотность мощности наносят вред клеточным структурам. Кроме того, было обнаружено, что долгосрочное совокупное воздействие вредно и не принимается во внимание при развертывании этих устройств. Интеллектуальные счетчики могут пульсировать до 190 000 раз в день. Частоты беспроводной технологии 2,4 ГГц пульсируют с частотой 2,4 миллиарда циклов в секунду. Мы эволюционировали в естественном резонансе слабого магнитного поля Земли, равном 7,83 Гц (7,83 цикла в секунду), и теперь почти в любой среде - дома, на работе, в школе и на предприятии - подвергаемся непрерывному смешению искусственных микроволновых частот.

Умные счетчики и «грязное электричество»

Умные счетчики

, размещенные в домах, по-видимому, оказывают особенно разрушительное воздействие на здоровье, поскольку это импульсное неионизирующее излучение передается через домашнюю проводку, создавая широко распространенные локальные поля так называемого грязного электричества. (Анализ ЭДС грязного электричества) подключаясь по беспроводной сети к нашим приборам и приборам Интернета вещей, которые сейчас продаются, это дисгармоничное сочетание частот как от проводных, так и от беспроводных источников может повлиять на наше биологическое функционирование.И это несмотря на то, что эти уровни значительно ниже ICNIRP Guidelines , которые считаются «безопасными». Сенкевич и др. Отмечают, что в отношении исследований в этой области «существует принципиальная разница между эпидемиологическими исследованиями и лабораторными работами с точки зрения исследуемых сигналов: большинство людей подвергаются воздействию сложной смеси частот и сигналов различной интенсивности, в то время как большинство исследований на животных проводились с использованием одной частоты или интенсивности.” Являются ли воздействия множественных частот ключом к будущим исследованиям радиочастот?

Исследования интеллектуальных счетчиков

Несмотря на то, что появляется все больше подтвержденных экспертами доказательств того, что беспроводное неионизирующее микроволновое электромагнитное излучение вредно для всех живых организмов при высоких и низких уровнях воздействия, а также для всех систем органов, исследования самих интеллектуальных счетчиков практически не проводились. Доктор Ламех, , однако, изучил правительственное исследование в Виктории, Австралия, с целью выявления развития симптомов после установки интеллектуальных счетчиков.Можно было бы ожидать неблагоприятных симптомов, подобных электросенсибилизации, и это было подтверждено Фредерикой Ламех (2014).

Она пишет: «В 2006 году правительство штата Виктория, Австралия, санкционировало развертывание интеллектуальных счетчиков в Виктории, что фактически лишило все население возможности избегать воздействия искусственного высокочастотного неионизирующего излучения. Эта проблема представляет собой беспрецедентную проблему для общественного здравоохранения Виктории. К августу 2013 года 142 человека сообщили о неблагоприятном воздействии на здоровье беспроводных интеллектуальных счетчиков, разместив информацию на австралийском общедоступном веб-сайте с использованием его медицинских и юридических регистров.”

После удаления всех неприемлемых участников без подтвержденного адреса, она провела исследование симптомов, обнаруженных после установки интеллектуальных счетчиков. Она обнаружила множество неблагоприятных симптомов со стороны физического здоровья. Эти симптомы отрицательно сказались на жизни этих людей с точки зрения нормального функционирования. Примечательно, что только 8% из 92 заключительной группы сообщили, что у них была электросенсорность до установки интеллектуальных счетчиков, что, по словам доктора Ламека, «… указывает на возможность того, что интеллектуальные счетчики могут иметь уникальные характеристики, которые снижают порог развития симптомов у людей.”Наиболее частыми зарегистрированными симптомами были:

  • бессонница
  • головные боли
  • тиннитус
  • усталость
  • когнитивные нарушения
  • дизестезия (ненормальное ощущение)
  • головокружение

Доктор Ламех Исследования

  • Самостоятельное сообщение о развитии симптомов в результате воздействия радиочастотных полей беспроводных интеллектуальных счетчиков в Виктории, Австралия: серия случаев. (2014) Ламек Ф. Альтернативное здравоохранение.2014 ноябрь-декабрь; 20 (6): 28-39. https://www.ncbi.nlm.nih.gov/pubmed/25478801

Доктор Де-Кун Ли дает свидетельство FCC о вреде интеллектуального счетчика.

Письмо-отзыв доктора Де-Кун Ли в Федеральную комиссию по связи об электромагнитном излучении. https://ecfsapi.fcc.gov/file/7022311506.pdf

Свидетельство доктора Де-Кун Ли FCC– Docket2011-00262 https://ecfsapi.fcc.gov/file/7520940945.pdf

Исследование воздействия ЭМИ от интеллектуального измерителя: в рамках рекомендаций ICNIRP

Все измерения, выполненные в лаборатории, были значительно ниже эталонного уровня ICNIRP для широкой публики.Проблема, которую подняли инженеры-электрики, заключалась в том, что радиочастотное излучение, исходящее от интеллектуального счетчика, также очевидно проходит через проводку дома, создавая электромагнитное поле во всей электрической проводке. Это может объяснить симптомы, которые испытывают многие при установке умных счетчиков.

  • Воздействие электромагнитных полей от интеллектуальных счетчиков коммунальных услуг в Великобритании; часть I) лабораторные измерения. (2017) Peyman A et al. Биоэлектромагнетизм.2017 21 марта. Https://www.ncbi.nlm.nih.gov/pubmed/28324620
  • Оценка воздействия радиочастотных электромагнитных полей от интеллектуальных счетчиков коммунальных услуг в Великобритании; часть II) численная оценка индуцированного SAR в организме человека. (2018) Quresho MRA et al. Биоэлектромагнетизм. 2018 Апрель; 39 (3): 200-216.

Неудобная правда: Ричард Х. Конрад, доктор философии. Предварительно поданные свидетельские показания для PUC штата Мэн на интеллектуальных счетчиках

Доктор Конрад, получивший степень в области биохимии в Университете Джона Хопкинса и окончивший аспирантуру в Институте молекулярной биофизики Университета штата Флорида и на факультете биохимии Корнельского университета, дал четкие и убедительные экспертные показания в пользу коммунальных предприятий штата Мэн. Комиссия в 2013 году по смарт-счетчикам.Он описывает ключевые проблемы, связанные с развитием симптомов электрочувствительности после установки интеллектуальных счетчиков, и сообщает о своем собственном исследовании интеллектуальных счетчиков. Он развенчивает мифы об электросенсибилизации и предоставляет научные доказательства того, что электросенсор НЕ является эффектом ноцебо.

Доктор Конрад отмечает: «Если бы правительственное учреждение или корпорация принудительно применяли технологии для граждан, о которых заранее было известно, что они причиняют инвалидность или значительный ущерб одному из каждых 100 граждан, будет ли такая сумма ущерба« приемлемой » или это станет причиной для прекращения такого развертывания? Какова должна быть вероятность нанесения ущерба, чтобы предотвратить развертывание? Фактический выбранный допустимый предел, вероятно, будет пропорционален предполагаемой степени необходимости конкретной технологии.Большинство технологий не так необходимы, как мы думаем. Всегда есть более безопасный дизайн. Принцип предосторожности - единственный этичный способ действовать.

НЕУДОБНАЯ ПРАВДА:

«Интеллектуальные счетчики заставляют сотни тысяч, а может быть, и миллионы людей во всем мире стать электрически сверхчувствительными, несмотря на упорную приверженность промышленности и FCC стандартам тепловой« безопасности ». Их ответ на нетепловые доказательства - игнорировать, игнорировать, отрицать и, прежде всего, не верить.Они не проводят и не поддерживают объективное исследование нетепловых эффектов ». Доктор Конрад - Свидетельство Комиссии по коммунальным предприятиям штата Мэн об интеллектуальных счетчиках. 2013.

Смарт-счетчики сообщают о воздействии на здоровье

После того, как эти интеллектуальные счетчики начали устанавливаться в различных состояниях, стали появляться сообщения о неблагоприятных последствиях для здоровья, подобных электрочувствительности. Эти симптомы включают усталость, бессонницу, плохую концентрацию внимания и учащенное сердцебиение. Это особенно заметно, когда умные счетчики устанавливаются рядом с головами людей в спальне.Когда умные счетчики были удалены, многие люди сообщили, что их симптомы исчезли. Некоторым людям приходится покидать дома из-за немедленных тяжелых неблагоприятных симптомов. Из-за наблюдаемых широко распространенных последствий для здоровья, помимо сообщений о неточных завышенных счетах и ​​проблемах с конфиденциальностью, по крайней мере в 24 штатах действует закон об отказе от Smart Meter в той или иной степени. Законы об отказе от смарт-счетчиков в 24 штатах Массачусетс - один из последних штатов, которые рассмотрели аналогичный законопроект S1684 по отключению смарт-счетчиков Массачусетс.

Возможность отказа в 24 штатах

Многие граждане и общественные группы организовали в Соединенных Штатах и ​​за рубежом, чтобы противостоять и останавливать установку Smart Meter по нескольким причинам, включая влияние на здоровье. Как отмечалось выше, в 24 штатах теперь есть возможность отказаться. Сообщения о преследованиях и отключении электричества вызвали обеспокоенность и осведомленность об этой проблеме. В настоящее время штат Мичиган проводит оценку своей коммунальной компании, DTE Energy Corporation, и ее показания заносятся в отчет за 2018 год (см. Ниже).Массачусетс является последним, кто предложил закон, позволяющий отказаться от использования интеллектуальных счетчиков. Закон штата Массачусетс S 1864, S 1864 - Закон о коммунальных услугах, интеллектуальных счетчиках и правах налогоплательщиков.

Отказ от регистрации в Калифорнии

В Северной Калифорнии вы можете позвонить в программу отказа от участия в программе Pacific Gas and Electric (PG&E) по телефону 1-866-743-0263 и попросить отказаться от участия или позвоните в местное коммунальное предприятие. Люди, которые не хотят держать свои интеллектуальные счетчики в 24 состояниях, которые позволяют это, могут также позвонить в местную коммунальную службу, чтобы вернуться к аналоговому счетчику со считывателем счетчика человека. Обратите внимание, что муниципалитеты различаются даже в штатах, чтобы разрешить отказ от интеллектуальных счетчиков.

Сенатор от Мичигана Патрик Колбек спонсирует беспроводной форум

4 декабря 2018 г. сенатор Колбек выступил спонсором революционного международного форума по беспроводной связи, на котором выступающие обсудили все аспекты беспроводных технологий, включая интеллектуальные счетчики. Это первый в своем роде форум, посвященный глубине и широте этой проблемы. Сенатор Колбек заявляет, что это самая важная экологическая проблема нашего времени, поскольку она затрагивает каждого человека.Он также отмечает первые шаги осознания беспроводных технологий, похожие на скорбь:

  • Отказ
  • Гнев
  • торг
  • Депрессия
  • Приемка

Затем сенатор Колбек говорит о необходимости обезвредить эту технологию.

Форум беспроводных технологий 4 декабря 2018 г .: Чтобы просмотреть всю серию выступающих и панельную дискуссию, перейдите сюда

Инженер-электрик Билл Батгейт о проблемах здоровья и безопасности с интеллектуальными счетчиками, 4 декабря 2018 г.

На беспроводном форуме 4 декабря 2018 г., спонсируемом сенатором от штата Мичиган Патриком Колбеком Вот потрясающее видео Билла Батгейта, инженера-электрика, который рассматривает умные счетчики и то, как они могут быть не только опасными для здоровья, но и пожароопасными.

Интеллектуальная сеть Дианы Остерманн, разговор с местными жителями

УМНЫЕ СЧЕТЧИКИ: Michigan Stop Smart Meters - Диана Остерманн предоставляет подробную информацию об интеллектуальных счетчиках и принципах их работы, помехах, загрязненном электричестве и многом другом. Техническое подробное 1-часовое видео размещено 13 июня 2013 г.

Умные счетчики: национальный кризис?

В этой статье в «Новости воздействия на здоровье» подробно рассматриваются интеллектуальные счетчики, и инженер напрямую измеряет разницу между интеллектуальными счетчиками и вышками сотовой связи.

Smart Meters: обратный отсчет до национального кризиса болезней и смерти. 15 апреля 2018 г. Smart Meters - национальный кризис

Как работают интеллектуальные счетчики

Опытный инженер и преподаватель Роб Стейтс описывает ниже, как интеллектуальные счетчики и ячеистая сеть создаются в окрестностях. Он обсуждает, как интеллектуальные счетчики могут увеличить воздействие потенциально вредного микроволнового излучения. Кроме того, он смотрит, как в Италии используются несколько иные «умные счетчики», которые не излучают микроволновое излучение.

«Темная сторона» интеллектуальных счетчиков. Роберт Стейтс описывает множество дилемм, связанных с умными счетчиками, включая здоровье, конфиденциальность и домашнюю безопасность.

Есть ли более безопасные интеллектуальные счетчики? Траки Калифорния тестирует этот

Джероми Джонсон на своем веб-сайте http://www.EMFAnalysis.com, Do You Have a Smart Meter ?, сравнивает обычные интеллектуальные счетчики с более новыми моделями, поставленными в Траки, Калифорния, которые передают сигналы нечасто и только раз в месяц, когда считыватель грузовиков проходит мимо.Это безопаснее? Вопрос остается, однако PUD Траки Доннер стремится «иметь как можно меньше RF в своем сообществе». Они также разрешают отказываться от участия любому из своих клиентов и не навязывают эту непроверенную технологию своим жителям.

Доктор Дэвид Карпентер об интеллектуальных счетчиках и здоровье

Эксперт по общественному здравоохранению и профессор Гарвардского университета д-р Дэвид Карпентер объясняет, что исследований, показывающих долгосрочную безопасность интеллектуальных счетчиков, не проводилось.

Интеллектуальный счетчик против фруктового дерева

Это ненаучное видео-свидетельство с сайта EMF Analysis.com демонстрирует то, что ученые обнаружили при воздействии нетеплового излучения вышки сотовой связи на деревья. В рецензируемых журналах сейчас появляются широко распространенные экологические эффекты. Для получения информации о воздействии на окружающую среду в научной литературе см. https://mdsafetech.org/environmental-and-wildlife-effects/

Вопросы конфиденциальности, взлома, пожара и выставления счетов

Конфиденциальность

Конфиденциальность при выставлении счетов за коммунальные услуги и их использовании была приоритетом для потребителей.Нормативные акты третьих сторон во многих штатах отстают, однако в некоторых из них приняты законы, обеспечивающие некоторую защиту информации. Комиссия по коммунальным предприятиям Калифорнии первой установила правила для защиты конфиденциальности и безопасности данных об использовании смарт-счетчиков третьими сторонами. К сожалению, когда данные об электроэнергии передаются третьему лицу, коммунальные предприятия больше не могут надежно защитить эту информацию.

Взлом

О взломе умных счетчиков сообщается уже много лет.В 2009 году сообщалось о серии инцидентов взлома в Пуэрто-Рико , когда были изменены умные счетчики и изменены настройки для снижения счетов за электроэнергию. В это время вмешалось ФБР. По мнению экспертов, хакеры, не обладающие большим опытом, могут взять под контроль вашу электроэнергию, а также любые подключенные к ней устройства IoT. Радиочастотное устройство хакеров вводит в заблуждение «умный счетчик», думая, что это вышка сотовой связи. Устройства IoT имеют уникальные сигнатуры, и эта информация может быть связана с личной информацией, полезной для полиции, а также с другими для целей наблюдения.Законные опасения по поводу взлома связаны с кражей личных данных, взломом и вандализмом. Сейчас используется шифрование, но эксперты сходятся во мнении, что 100% защиты от взлома не существует.

Кибербезопасность

Кибербезопасность - это постоянная проблема, несмотря на шифрование. Хакеры не отстают от более сложных технологий. Наличие данных в «облаке» также не является гарантией безопасности.

Наблюдение

Инвазивное наблюдение вызывает дискомфорт у потребителей и ACLU.В недавней статье , опубликованной в мае 2018 года в USA Today, на севере Джерси, говорится: «Электромобили расширяют потенциал наблюдения, по словам Кейт Конниццо из ACLU в Вермонте, одном из шести штатов с более чем 80-процентным проникновением умных счетчиков в жилых домах. «Определить, сколько электроэнергии требуется для подзарядки электромобиля, и экстраполировать на основании этого, как далеко он проехал, казалось бы, довольно простой вопрос», - сказал Конниццо. «Совместите все это с такими устройствами, как автоматизированные считыватели номерных знаков, камеры наблюдения, технологии распознавания лиц, и вы создадите подробную запись движений и действий человека.”

Пожары

Пожары и взрывы также были зарегистрированы с умными счетчиками, которые перегружают. Это еще один потенциальный риск. Сеть безопасности EMF выполнила список пожаров умных счетчиков. Установка умных счетчиков требует опыта и времени. Согласно интервью с бывшим сотрудником Wellington Energy, который установил интеллектуальные счетчики, обучение проходило ненадлежащим образом. Если интеллектуальный счетчик расположен слишком близко к газовой магистрали, может возникнуть дуга с последующим взрывом.

Восемь пожаров были задокументированы Коалицией по остановке интеллектуальных счетчиков в Британской Колумбии . В всеобъемлющем отчете BCUC & SMART METER FIRES: НЕЗАЩИТА

Заметки автора:

  1. Умные счетчики в Британской Колумбии никогда не проходили независимую сертификацию ни одним агентством как безопасные
  2. Умные счетчики убирают с места пожара без электроосмотра
  3. Никакое агентство не отслеживает пожары
  4. Умные счетчики сгорели, расплавились и стали причиной пожаров в домах

Проблемы с выставлением счетов

В то время как города по всей стране потратили десятки миллионов долларов на «модернизацию» систем учета воды, жители часто сообщали об увеличении счетов, как только были установлены современные счетчики воды.Коммунальные службы объяснили это утечками в системе или ремонтом дома, чего, как выяснили домовладельцы, не было.

Судебные иски Сан-Диего из-за умных счетчиков: электричество, потом вода и теперь все

Поскольку системы Smart Meter устанавливаются в городах, предварительное тестирование этих устройств не проводилось и не учитывались вопросы конфиденциальности или кибербезопасности. Все они представляют собой серьезную угрозу для здоровья и благополучия сообществ, в которых они были установлены и вскоре будут установлены.

Электрический мониторинг : В 2012 году женщина из Сан-Диего подала иск после того, как ее умный счетчик был установлен, и она заболела с симптомами, типичными для электрочувствительности. Иск против Smart Meter подан в Федеральный суд Сан-Диеганом

Интеллектуальные счетчики для мониторинга воды : В этом судебном иске 2018 года оспаривается, откуда поступают деньги на эти счетчики, и увеличивается ставка. Экологический отчет: иск против умных счетчиков воды

Мониторинг населения: январь 2018 г. Новое «умное» оборудование для мониторинга было установлено на уличных фонарях в Сан-Диего, чтобы отслеживать звуки и виды людей в городе, а также температуру, влажность и загрязнение воздуха, которые будут загружены в облако AT&T. Они утверждают, что это сэкономит энергию. Сан-Диего устанавливает умные уличные фонари для наблюдения за мегаполисом

Интеллектуальные счетчики Testimony

Слушание Комитета по энергетической политике Мичигана 16.01.18 Smart Meters

Жители штата Мичиган свидетельствуют о преследованиях со стороны DTE Energy Corporation, многие из которых свидетельствуют о плохом обслуживании клиентов, отсутствии связи, несанкционированном удалении аналоговых счетчиков с установкой Smart Meter, а также о том, что у людей внезапно отключили электричество.

Время 43:49 90-летняя женщина и ее смотритель обсуждают, как в ноябре 2014 года у нее отключили электричество на 2 недели.

Время 1:00:00 Женщина обсуждает отсутствие связи с DTE, когда она попросила оставить свой интеллектуальный счетчик из-за проблем со здоровьем с окончательным отключением питания.

В то время 1:17:15 Врач обсуждает ее электросенсорную чувствительность и отсутствие знаний и уважения к ее состоянию со стороны DTE, когда ее питание было отключено из-за ее отказа от умного счетчика.

Сенатор от штата Мичиган Патрик Дж. Колбек говорит об опасениях по поводу интеллектуальных счетчиков как части интеллектуальной сети и поддержки HR 4220, позволяющей отказаться, 9 марта 2017 г.

Сенатор от штата Мичиган Патрик Дж. Колбек обсуждает угрозы безопасности и меры защиты потребителей, связанные с интеллектуальными счетчиками и интеллектуальной сетью. Он выделяет исследование, проведенное в Калифорнии по анализу режимов отказа и последствий, показывающее, что электроснабжение наших домов, офисов и предприятий подвергается риску из-за использования интеллектуальных счетчиков.Аналоговые счетчики не несут такого риска. Он разделяет риски Smart Meter на три большие категории - Национальная безопасность, Деловая ответственность и Семейная безопасность. Он цитирует бывшего директора ЦРУ Джеймса Вулсли: «Так называемая« умная сеть », столь же уязвимая, как и то, что у нас есть, вовсе не умна. Это действительно глупая сетка ». Бизнес-риски для их деятельности включают «угрозы терроризма» и «кибератаки». Они перечислены в документации Michigan DTE 10K. «Технологические системы уязвимы для инвалидности или сбоев из-за взлома, вирусов, военных действий…» Относительно рисков для семьи Нет защиты от перенапряжения, что создает риск пожара, нет фильтра кондуктивных выбросов, приводящего к раннему отказу устройства, лазейка в кибербезопасности доступ для хакеров, отсутствие прерывателя цепи между счетчиком и источником питания.

Сенатор от Мичигана Патрик Дж. Колбек выступает в поддержку выбора интеллектуального счетчика для отказа, 10 ноября 2016 г.

Сенатор Патрик Колбек выступает в поддержку прав собственности, чтобы позволить владельцам собственности выбрать умный счетчик во время заседания 10 ноября 2016 года. Он отмечает, что есть много причин, по которым граждане хотят иметь аналоговый счетчик, а не интеллектуальный счетчик. Эти проблемы включают конфиденциальность, здоровье, точные цены и взлом данных в профилях использования.Он утверждает, что это сводится к правам собственности и способности людей отказаться от устройства, которое причиняет существенный вред. Сенатор Колбек отмечает, что предоставление людям возможности выбора не причинит существенного вреда.

Свидетельские показания доктора Мартина Полла в Массачусетсе на интеллектуальных счетчиках

Д-р Мартин Полл, почетный профессор Университета штата Вашингтон и автор многих работ по ЭМИ на клеточных структурах, 20 июня 2017 года в Массачусетсе свидетельствует о счете SB1864 Smart Meter.

http://healthimpactnews.com/2017/smart-meters-countdown-to-a-national-crisis-of-illness-and-death/

В 4 домах Северной Каролины отключили электричество из-за отказа от интеллектуальных счетчиков.

28 июня 2018 г. в четырех домах в Эшвилле, штат Северная Каролина, отключили электричество за отказ от использования смарт-счетчиков. По словам жителей, предварительное уведомление не поступало. Они заявляют, что подписали нотариально заверенный документ с просьбой удалить интеллектуальные счетчики и заменить их аналоговыми счетчиками.

Умные счетчики, грязное электричество и болезнь

Здесь представлен д-р Сэм Милхэм, врач, эпидемиолог и автор книги «Грязное электричество», в котором объясняются устройства интеллектуальных счетчиков, грязное электричество и неблагоприятные последствия для здоровья. Информативный. Научные статьи, которые он выделяет, можно найти на его веб-сайте Sam Milham Research Papers.

Нравится:

Нравится Загрузка ...

Оборудование для проверки счетчиков электроэнергии | Прикладные счетчики

  • Оборудование для проверки электросчетчиков ELMA

    Благодаря модульной концепции оборудование позволяет адаптировать спецификации к конкретным требованиям лаборатории.

  • Оборудование для проверки малых электросчетчиков ELMA 8x01

    Оборудование ELMA 8x01 - это «настольное исполнение» испытательного оборудования для измерения, настройки или калибровки небольшого количества счетчиков.

  • Эталонный стандарт RS

    Reference Standard RS - это прецизионный стандартный счетчик в одно- и трехфазной версии для измерения электроэнергии и энергии.Он разработан с учетом всех требований, предъявляемых к эталону в системах проверки и калибровки одно- и трехфазных счетчиков электроэнергии. Эталонный стандарт может быть установлен в любой истинный или искусственный режим работы в трехфазной системе, а также способен оценивать отдельные величины в любой фазе, а также трехфазные совокупные величины.

  • Источники питания PS

    Источники питания PS генерируют и передают прецизионные сигналы напряжения и тока высокой мощности для калибровки и проверки больших объемов электросчетчиков и других типов измерительных устройств.

  • Система учета электроэнергии MHS ​​& FHS

    Системы манипулирования счетчиками MHS ​​& FHS состоят из набора подвижных тележек и сети стационарных стендов. Они используются для передачи и подключения проверенных счетчиков на технологических операциях.

  • Блок местной оценки OPS

    Локальный блок OPS - это блок микрокомпьютера для оценки погрешности проверяемого электросчетчика.

  • Программный комплекс SPE для испытательного оборудования ELMA

    Программное обеспечение SPE предназначено для тестирования электросчетчиков. Пакет содержит процедуры для управления оборудованием, сбора данных, оценки измерений, вывода документов, архивирования данных, анализа данных и обслуживания системы.

  • Синфазные режекторы CMR-U

    Прецизионные трансформаторы напряжения с электронной компенсацией CMR-U - это универсальные малогабаритные прецизионные трансформаторы напряжения с электронным управлением для гальванически изолированной передачи напряжения.

  • Синфазные режекторы CMR-I

    Прецизионные трансформаторы тока с электронной компенсацией CMR-I - это малогабаритные трансформаторы тока с электронной компенсацией для изолированной прецизионной передачи тока.

  • Оборудование для испытаний на напряжение переменного тока AMVT

    Тестер AMVT предназначен для испытаний напряжением переменного тока однофазных или трехфазных счетчиков в серийном производстве, а также для испытаний изоляции отдельных счетчиков в соответствии со стандартами IEC 62052-11, IEC 62053-21, -22, -23. для электросчетчиков I и II класса защиты.

  • Блоки разделения цепей МСТ-У

    Разделительные блоки МГТУ позволяют подключать электросчетчики к оборудованию без необходимость отключения мостиков напряжения между цепями напряжения и тока проверяемых счетчиков.

  • Рабочий стандарт WS

    Рабочий стандарт - это однофазный (WS 2120) и трехфазный (WS 2320) прецизионный эталонный измеритель для измерения электрической мощности и энергии, предназначенный для тестирования счетчиков на месте.Устройство может использоваться также как переносное устройство для локального обмена данными с интеллектуальными счетчиками (программирование и считывание данных счетчиков).

  • Малое испытательное оборудование для поверки электросчетчиков СТЭ

    Испытательное оборудование STE - это небольшое портативное оборудование для поверки, настройки и измерения всех типов электросчетчиков. Он состоит из генератора однофазных сигналов PPS, рабочего эталона WS и составной соединительной стойки PHS.С помощью этой системы можно проверить точность счетчиков непосредственно у заказчика. Система представлена ​​в трех отдельных прочных переносных кейсе, подходящих также для индивидуального использования.

  • Малый источник питания для поверки счетчиков PPS

    Источник питания PPS - переносной источник однофазных сигналов для поверочных испытаний и настройки всех типов электросчетчиков.Этот источник может поставлять электросчетчик для считывания данных, настройки и программирования. Наряду с рабочим эталоном WS можно проверить точность счетчиков на месте установки.

  • Прецизионные датчики тока SymmProFlexTM® типа FCP xx21

    Датчики тока FCP предназначены для точного контроля тока, тестирования мощности, энергии и качества электроэнергии.

  • Портативное испытательное оборудование PTE

    Портативное испытательное оборудование состоит из встроенного трехфазного источника тока и напряжения и трехфазного электронного эталона класса точности 0.05% или 0,02%.

  • Примечание по применению

    - Подключение счетчика электроэнергии к устройствам SolarEdge (Европа и Азиатско-Тихоокеанский регион)

    Заявления об ограничении ответственности. Важное замечание

    Отказ от ответственности Отказ от ответственности Важное примечание Авторские права SolarEdge Inc.Все права защищены. Никакая часть этого документа не может быть воспроизведена, сохранена в поисковой системе или передана в любой форме и любыми средствами.

    Подробнее

    Заявления об ограничении ответственности. Важное замечание

    Заявление об ограничении ответственности Отказ от ответственности Важное примечание Авторские права SolarEdge Inc. Все права защищены. Никакая часть этого документа не может быть воспроизведена, сохранена в поисковой системе или передана в любой форме и любыми средствами.

    Подробнее

    Руководство по ограничению экспорта SolarEdge

    Руководство по ограничению экспорта SolarEdge в Европе и Азиатско-Тихоокеанском регионе, версия 2.0 Отказ от ответственности Отказ от ответственности Важное примечание Авторские права SolarEdge Inc. Все права защищены. Воспроизведение любой части этого документа, хранящегося в

    , запрещено. Подробнее

    Картридер GV- RK1352

    Считыватель карт GV-RK1352 GV-RK1352 - это считыватель карт с клавиатурой, предназначенный для распознавания PIN-кодов, идентификационных карт или того и другого. Оснащенный выходами Wiegand и RS-485, устройство может быть подключено

    Подробнее

    WEB журнал.Планы подключения устройств

    WEB log LIGHT + 20 BASIC 100 PRO без ограничений Планы подключения устройств Версия 20151210 * Авторские права Авторские права на это руководство принадлежат производителю. Воспроизведение или редактирование какой-либо части данного руководства запрещается.

    Подробнее

    Руководство по установке Solar Connect-11

    Руководство по установке Solar Connect-11 Версия 1.1 Содержание Важная информация о продукте 3 Форма регистрации системы 4 Обзор Solar Connect-11 5 Подключение к Интернету и источникам питания 6 Подключение однофазного трансформатора тока

    Подробнее

    Руководство пользователя V1.0 2014 SDM220MODBUS. Однофазные двухмодульные счетчики на DIN-рейку

    SDM220MODBUS Однофазные двухмодульные счетчики на DIN-рейке Измеряет кВтч, кварч, кВт, квар, кВА, PF, Гц, dmd, V, A и т. Д. Двунаправленное измерение IMP и EXP Два импульсных выхода RS485 Modbus Крепление на DIN-рейку 36 мм

    Подробнее

    Как читать это руководство

    Как читать это руководство Ниже показаны символы, используемые в этом Кратком руководстве, с описаниями и примерами.Обозначение Описание Пример Смазка Ссылка Внимание [] Этот символ объясняет информацию

    Подробнее

    ОПАСНОСТЬ! ОПАСНОСТЬ ВЫСОКОГО НАПРЯЖЕНИЯ

    Инструкции по подключению датчика импульсов WattNode, кВт · ч Для использования с регистраторами данных серий HOBO h31, h32, U30, UX90 и UX120 и узлами данных HOBO. Применяется к этим датчикам импульсов WattNode, кВт · ч: Начало, часть

    Подробнее

    Блок энергетической связи (ЭБУ)

    Руководство по установке и эксплуатации блока передачи энергии (ECU) Altenergy Power System (для ECU-3 V3.7) Версия: 3.0 ALTENERGY POWER SYSTEM INC. Все права защищены СОДЕРЖАНИЕ 1.0 Введение ... 2

    Подробнее

    ИБП HP R1500, поколение 3

    Инструкции по установке HP UPS R1500 Generation 3 Номер по каталогу 650952-001 ПРИМЕЧАНИЕ. Табличка с характеристиками на устройстве указывает класс (A или B) оборудования. Устройства класса B имеют сертификат Federal Communications

    . Подробнее

    Инструкция по установке LIEBERT VNSA

    Инструкция по установке LIEBERT VNSA Описание Сетевой коммутатор Liebert vnsa разработан для подключения нескольких устройств с поддержкой Ethernet и поставляется в различных моделях.Устройство может иметь: Дисплей Liebert icom

    . Подробнее

    Модель мощности мобильной передачи данных: MDP-25

    Модель Mobile Data Power: MDP-25 Особенности тематического раздела ... 2 Обзор рабочих характеристик ... 2 Питание от резервного аккумулятора Внутреннее зарядное устройство Защита от скачков напряжения Фильтрация радиочастотных шумов Предупреждение о неизбежной потере

    Подробнее

    Введение. Страница 2/9

    Руководство по установке на английском языке, США, версия 1.1, по состоянию на 13 ноября 2015 г. 2015 г. Smappee NV. Все права защищены. Технические характеристики могут быть изменены без уведомления. Все названия продуктов являются товарными знаками их

    Подробнее

    Как использовать блок питания (Upu)

    Руководство пользователя ИБП BRAVER (Система бесперебойного питания) Безопасность ВНИМАНИЕ! В этом ИБП используется опасное напряжение. Не пытайтесь разобрать устройство. Устройство не содержит деталей, заменяемых пользователем.

    Подробнее

    Блок энергетической связи (ЭБУ)

    Altenergy Power System Energy Communication Unit (ECU) Руководство по установке и эксплуатации (для ECU-3 V3.8) ALTENERGY POWER SYSTEM INC. Все права защищены СОДЕРЖАНИЕ 1.0 Введение ... 2 2.0 Установка ...

    Подробнее

    Устранение неисправностей и диагностика

    Поиск и устранение неисправностей и диагностика В руководстве по поиску и устранению неисправностей и диагностике содержатся инструкции, помогающие найти источник многих основных проблем при установке контроллера.Если есть проблема

    Подробнее

    Содержание. Информация о документе

    Руководство пользователя Содержание Информация о документе ... 2 Введение ... 3 Предупреждения ... 3 Производитель ... 3 Описание ... Установка ... Конфигурация ... Устранение неисправностей ... 11 Технические данные ... 12 Объем устройства: Печатная плата

    Подробнее

    Руководство пользователя WatchPower

    Руководство пользователя ПО WatchPower Management для инвертора Содержание 1.Обзор WatchPower ... 1 1.1. Введение ... 1 1.2. Характеристики ... 1 2. Установка и удаление WatchPower ... 1 2.1. Системные требования ...

    Подробнее

    Примеры применения / подключения

    Это краткое руководство предназначено для ознакомления пользователя с подключением и настройкой одно- / трехфазного счетчика мощности и энергии DTS-305, устанавливаемого на DIN-рейку, с коммуникациями RS-485 или TCP.

    Подробнее

    Коммутатор Moxa EtherDevice

    Коммутатор Moxa EtherDevice Switch EDS-205 Руководство по установке оборудования Третье издание, июнь 2008 г. 2008 г. Moxa Inc., все права защищены. Воспроизведение без разрешения запрещено. P / N: 1802002050000 Обзор

    Подробнее

    Руководство пользователя IC-485AI 27.09.2002

    Руководство пользователя IC-485AI Примечание. Данное оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса A в соответствии с частью 15 правил FCC. Эти ограничения предназначены для обеспечения разумных

    Подробнее

    РУКОВОДСТВО ПО УСТАНОВКЕ 1

    РУКОВОДСТВО ПО УСТАНОВКЕ 1 Информация о настройках MAC-558IF-E адрес (mac) MAC-558IF-E серийный номер (id) MAC-558IF-E code (pin) Название модели внутреннего блока Серийный номер внутреннего блока Название модели наружного блока Наружный блок

    Подробнее

    PT100 Portable TAP.Гид пользователя. Версия 1.0

    Руководство пользователя портативного TAP PT100 Версия 1.0 Содержание Глава 1 Предисловие 2 Введение ..................................... .................................................. .... 2 Характеристики и преимущества продукта ......................................... ...................................

    Подробнее

    PXL-250: сетевая проводка

    В этом документе представлены требования к сетевой проводке для сети управления доступом PXL-250.Требования к сети В PXL-250 используется полудуплексная коммуникационная шина RS-485. Согласно спецификации RS-485,

    Подробнее

    Protection - Самые современные методы остановки электросчетчиков и борьбы с хищениями

    Счетчики электроэнергии защищенные

    Конструкторы должны сделать все, чтобы счетчики электроэнергии были защищены от всевозможных воздействий. Сейчас много чего цепляется за счетчики - магниты, радиочастотные устройства, останавливающие счетчик электроэнергии.Кроме того, любители бесплатного электричества имеют в своем арсенале устройства воздействия через кабели высокочастотных сигналов, имеют пульты дистанционного управления.

    Счетчики защищенные - это хорошо для учета электроэнергии в будущем. А что делать с имеющимися счетчиками? В настоящее время энергетические компании владеют миллионами электросчетчиков. Может нам индикаторы выставить? Индикатор не всегда защищает. К тому же - дорого устанавливать индикаторы удара. Из-за магнитных индикаторов счетчик становится похож на новогоднюю елку.Счетчик новогоднего снаряжения не всегда гарантирует его защиту, в том числе и от воздействия радиочастоты.

    Существенно уменьшить воровство электроэнергии с помощью модных методов можно и другим способом.

    Давайте сначала посмотрим на видео. Слева мы видим очень распространенный в Украине счетчик электроэнергии. Справа - такой же счетчик после апгрейда. На модернизацию было потрачено 10 центов. Устройство для остановки счетчика было выбрано наиболее мощным из всех имеющихся и переведено и в режим максимальной мощности.

    Серийный счетчик останавливается на расстоянии около полуметра. Модифицированный счетчик вообще не останавливается.

    1. Устройство для остановки счетчика электроэнергии

    Это другое видео. Показывает действие тех же электросчетчиков, но под воздействием высокочастотного напряжения. Модифицированный счетчик электроэнергии хорошо справился с сильным ударом, а серийный счетчик остановился при гораздо меньшем ударе.


    2.Действие ВЧ напряжений на электросчетчик

    Не будем терять время с фильмом о защите электросчетчика от магнитов - тоже все в порядке. Дальнейшее развитие тоже стоит копейки.

    В результате необходимо потратить 20 центов на решение вопроса безопасности о модной краже одного из самых популярных счетчиков.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
