Утюг philips gc 4420 ремонт своими руками: Как разобрать утюг Philips своими руками: инструкция с видео

Как разобрать утюг Philips своими руками: инструкция с видео

Содержание:

  1. Устройство и основные неисправности утюгов Philips
  2. Разбор корпуса
  3. Видео

Немногие знают, как разобрать утюг Philips для ремонта, если он перестал работать. Тема очень актуальна, поскольку на российском рынке предлагается множество моделей бытовой техники нидерландского производителя. Пылесосы серии Performer, парогенераторы Drachten, паровые утюги серий Powerlife, Easycare, Elance, Azur – все эти изделия пользуются заслуженной популярностью у россиян.

Владельцы утюгов торговой марки Philips желают знать, как можно разобрать и починить технику своими силами

Устройство и основные неисправности утюгов Philips

Даже для тех, кто не очень хорошо разбирается в технических вопросах, устройство современного парового утюжка будет понятным. Принцип работы у большинства гладильных систем (независимо от фирмы-производителя) один и тот же.

В горловину для залива воды набирается чистая жидкость. Когда посредством шнура в прибор подается электроэнергия, трубчатый электронагреватель (далее также – ТЭН) начинает разогревать подошву вместе с камерой парогенератора. Температура нагрева регулируется вращением терморегулятора.

Основные элементы утюгов Philips

В верхней части корпуса, рядом с ручкой, располагаются кнопки и рычажки, регулирующие подачу пара. Вода из встроенной емкости поступает в камеру парогенератора, соединенную с подошвой. Нагреваясь, вода становится паром и выходит через отверстия основания, проникая в волокна ткани.

Основные повреждения

В любой конструкции есть детали, которые подвергаются нагрузке больше, чем другие элементы. Они чаще всего и выходят из строя. Кроме того, на долговечность электроутюгов влияют:

  • выбор правильного режима глажки;
  • качество воды, используемой для парообразования.

В таблице приведены наиболее часто встречающиеся поломки утюжков Philips:

Иллюстрация

Описание поломки

Повреждение целостности сетевого шнура ­– наиболее распространенная поломка. Во время глажки кабель многократно изгибается и перекручивается. В результате нарушается изоляция или контакт одного из проводов с разъемом в утюжке. Это может привести к короткому замыканию или поражению человека электрическим током. Если нарушен контакт в соединении, его можно восстановить. При ремонте выполните замену шнура новым, с термостойкой изоляцией. В крайнем случае, временно изолируйте оголившиеся контакты



Из-за накипи из отверстий в подошве выходит недостаточное количество пара и

плохо пропаривается одежда. Дефект наблюдается при длительном использовании жесткой водопроводной воды.

Накипь из подошвы можно удалить, погрузив ее в концентрированный раствор лимонной или уксусной кислоты. Чтобы очистить основание, нужно разобрать корпус. Если хорошо почистить паровые отверстия ватной палочкой, смоченной в растворе уксуса или лимонной кислоты, то можно избавиться от данного дефекта на время



Терморегулятор не регулирует температуру, а утюг не греется. Причина, как правило, кроется в том, что пыль, грязь и ворс от тканей, накапливающиеся со временем, мешают правильной работе контактной группы регулятора температуры. Из-за этого на ТЭН не подается напряжение, либо он отключается раньше положенного времени. Для восстановления работоспособности нужно разобрать корпус утюжка и прочистить контактную группу в терморегуляторе. Для очистки контактов можно использовать мелкую наждачную бумагу или любой острый металлический предмет

  Более 50% поломок электроутюгов происходят из-за неисправности термопредохранителя. Он размыкает электрическую цепь, если температура подошвы превышает предельно допустимую. Дефект лечится заменой детали, для чего придется полностью разобрать утюг. Целостность предохранителя проверяется мультиметром


Поломка трубчатого электронагревателя часто приводит к тому, что утюжок не нагревается. Так как ТЭН встроен в подошву, его замена по финансовым затратам сопоставима с покупкой нового утюга. Чтобы проверить целостность детали, нужно разобрать гладильный прибор и прозвонить ТЭН мультиметром (см. фото). Если нагреватель исправен, его сопротивление должно быть в пределах 20–45 Ом. Обрыв цепи означает, что нагреватель вышел из строя



Из предложенного видеосюжета читатели могут узнать, как полностью избавиться от накипи, пыли и грязи в утюжке Philips GC 3320:

Разбор корпуса

Далее расскажем, как производится разборка утюга Philips Azur Ionic для ремонта или чистки. Другие модели нидерландского производителя, которые выпускались в последние годы, например, Philips Azur Performer Plus, разбираются похожим образом. Для этого достаточно иметь под руками шлицевую и крестообразную отвертки.

Иллюстрация

Порядок действий

Аккуратно снимите крышку, расположенную в задней части утюга. Она легко поддевается отверткой. Красным кружком обозначено место расположения крепежного шурупа под резиновой заглушкой, которая тоже легко снимается

Отверните крепежный шуруп и снимите пластиковую крышку

Открутите два шурупа, которыми крепится подошва (см. фото). Нужно также отвернуть крепеж и снять клеммы, удерживающие сетевой электрический шнур

Аккуратно поддевайте отверткой пластиковую вставку ручки, перемещая ее вдоль корпуса с обеих сторон, пока не отсоедините все защелки

Снимите вставку и открутите шуруп, которым крепится плата управления утюгом. Отклоните ее назад и в сторону

Данную плату придется заменить или отремонтировать, если не работает функция автоотключения утюга

Чтобы снять верхнюю часть корпуса, открутите крепежный шуруп, расположенный возле заливного отверстия

Потяните верхнюю часть вверх и назад, после чего откроется подошва с пластиковой накладкой

Не забудьте сфотографировать расположение проводов на клеммах, чтобы не спутать их при обратной сборке

Для того чтобы добраться до платформы с парообразующим отсеком, придется открутить еще три крепежных шурупа. Два возле разъема и один в носовой части

Теперь можно очищать подошву от ворса, грязи и пыли. Удалите накипь внутри парообразователя, залив туда раствор уксусной или лимонной кислоты. Поместите нижнюю часть платформы в этот же раствор. Когда химическая реакция прекратится, тщательно промойте деталь проточной водой и высушите феном. Сборка электроутюга производится в обратном порядке



Итак, если вы столкнулись с тем, что утюжок перестал работать, не расстраивайтесь. В большинстве случаев можно быстро разобрать и отремонтировать его своими руками. Для разборки, диагностики и ремонта достаточно просто иметь минимальный набор инструментов и мультиметр.

Видео

Видеосюжет расскажет, как разобрать утюги Philips моделей GC 4410 и GC 4420:

Об авторе:

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин. Обожает спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выделите её и нажмите кнопки:

Ctrl + Enter

Оцените статью:

Интересно!

Первая официально запатентованная стиральная машина была изготовлена из дерева и представляла собой ящик с рамой, наполненный до половины деревянными шариками. Внутрь загружали белье для стирки, моющее средство и при помощи рычага передвигали раму, которая, в свою очередь, заставляла двигаться шарики и перетирать белье.

Читайте также

Как почистить парогенератор от накипи

Инструкция по установке потолочной сушилки-лиана

Сушилка для белья своими руками

Сушилка для белья своими руками из пластиковых труб

Чем отличается парогенератор от отпаривателя: что лучше выбрать

Как выбрать сушильную машину для белья для дома: советы, параметры

Ремонт отпаривателя для одежды своими руками

Как выбрать напольную сушилку для белья: советы, лучшие модели, видео

Как почистить отпариватель от накипи в домашних условиях

Как пользоваться отпаривателем для одежды: видео, инструкция

схема прибора и ремонт своими руками, замена термопредохранителей и других устройств, советы

Сломанный утюг не стоит сразу выбрасывать и покупать новый. Если поломка не слишком серьезная, то его можно отремонтировать самостоятельно. Утюги производства разных фирм отличаются формой, техническими характеристиками, запчастями, но по конструкции они все одинаковые. Имея отвертку и мультиметр, можно произвести своими руками ремонт утюга Филипс и других марок.

  • Подготовка к работе
  • Снятие крышки
  • Сетевой шнур
  • Ремонт ТЭНа и терморегулятора
  • Предохранитель и система разбрызгивания

Подготовка к работе

Все элементы электрической схемы утюга находятся на внутренней стороне подошвы. Устройство утюга не отличается сложностью и состоит из следующих элементов:

  1. Подошва со встроенным нагревателем. Если в приборе имеются отпариватели, то для них в подошве предусмотрены отверстия.
  2. Термостат функции регулирования температуры нагрева.
  3. Резервуар, в котором содержится вода для отпаривания.
  4. Сопло для разбрызгивания воды и выхода пара. Также есть регулятор отпаривания, с помощью которого можно регулировать интенсивность пара.
  5. Электрический шнур для подключения прибора к сети. Он прикрепляется к контактной колодке, расположенной под пластиковой крышкой.

Для ремонта утюга необходимо подготовить набор инструментов. В процессе работы понадобятся:

  1. крестовые отвертки прямой и изогнутой формы;
  2. широкий нож или ненужная пластиковая карта, чтобы поддевать защелки;
  3. мультиметр для проверки работы электрических элементов;
  4. паяльник для замены деталей.

Чтобы отремонтировать утюг, нужно иметь навыки работы с мультиметром и уметь держать в руках отвертку, а также соблюдать аккуратность и последовательность действий.

Снятие крышки

Один из наиболее сложных моментов ремонта — разборка устройства. Чтобы разобрать утюг Vitek и модели других производителей, нужно снять крышку с задней панели. На ней находятся винты, которые следует открутить, а также защелки, которые нужно отжать. Открутив все крепежные элементы, снимают крышку, используя нож или пластиковую карту.

Под крышкой находится клеммная коробка, удерживающая электрический шнур. Если неполадка в нем, то разборку можно на этом закончить. Если шнур исправен, то устройство разбирают дальше. В утюгах Филипс и Tefal под крышкой расположены болты. Их и другие крепежи откручивают. Затем снимают регулятор температуры и кнопку подачи пара, потянув их вверх. Иногда они фиксируются защелками, их следует отжать отверткой.

В устройствах Rowenta и подобных им конструкциях на ручках расположены болты, их нужно открутить. Под снятыми кнопками также есть винты, их тоже убирают. После этого отжимают защелки, закрепляющие верхние пластиковые детали, и снимают их. Утюг разбирают до тех пор, пока не разделят корпус и подошву.

Конструкции приборов от разных производителей несколько отличаются друг от друга, поэтому процесс разборки у них также бывает разным. Но в любом случае работу нужно производить аккуратно и не торопясь.

Сетевой шнур

Электрический шнур часто служит причиной плохой работы прибора. Поломка может произойти из-за повреждения изоляции в месте загибания или завивания шнура. Может быть частично или полностью поврежден один или несколько проводков. Из-за этого утюг перестает включаться, а подошва плохо нагревается.

Если шнур поврежден, то его в любом случае следует заменить, даже если причина поломки не в нем. Если нет такой возможности, то нужно тщательно заизолировать поврежденные места. Чтобы проверить шнур, его прозванивают мультиметром. Во время проверки шнур нужно покрутить и согнуть в различных местах, особенно там, где имеются повреждения изоляции. Если от этого мультиметр перестанет звонить, то шнур нужно заменить. Также его заменяют, если не прозванивается один или оба штырька вилки.

Ремонт ТЭНа и терморегулятора

Если прибор перестал греться, возможно, сгорел ТЭН, замена которого стоит дорого. Если это случилось, то лучше купить новый утюг. Два выхода нагревательного элемента находятся в задней части подошвы утюга. Для проверки мультиметр нужно настроить для измерения сопротивления и подключить к клеммам ТЭНа. Если на дисплее прибора появляется число, близкое к 250 Ом, ТЭН в порядке. Если число намного больше, то нагревательный элемент перегорел.

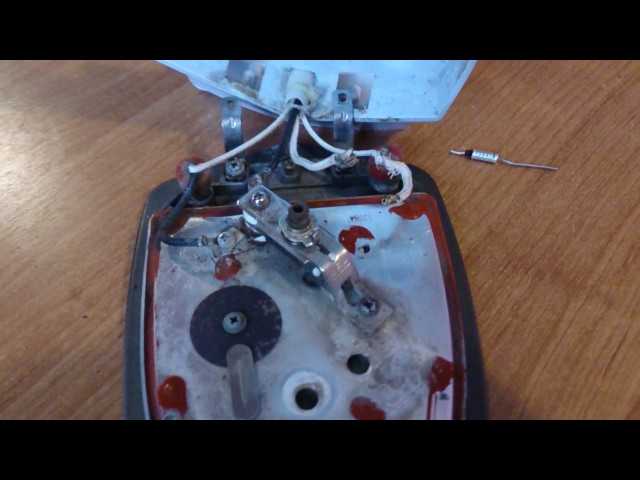

Терморегулятор внешне представляет собой пластину с расположенными на ней контактами и пластиковым стержнем, предназначенным для надевания диска. К контактам подключают мультиметр и проверяют работу терморегулятора. При выключении звук должен исчезать, а при включении появляться вновь.

При поломке терморегулятора утюг может не включаться, даже если он установлен на «включено». Может быть наоборот — прибор не выключается при выключенном терморегуляторе. В обоих случаях проблема заключается в неисправных контактах.

Если утюг не включается, возможно, на контактах появился нагар. Его можно очистить, используя наждачную бумагу с мелким зерном. Если прибор не отключается, то контакты могли сплавиться или сцепиться при падении. Можно попробовать аккуратно расцепить их, стараясь не погнуть и не повредить. Если не получится, то придётся заменить утюг.

Предохранитель и система разбрызгивания

На случай перегрева утюга в нем имеется предохранитель. Он находится возле терморегулятора и в большинстве моделей закрыт белой трубкой. Если утюг нагревается до опасной температуры, то предохранитель перегорает.

Для проверки предохранителя прозванивают его контакты мультиметром. Если он исправен, мультиметр издает звук, если нет, то молчит. Чтобы заменить термопредохранитель для утюга, нужно снять перегоревший элемент и установить вместо него новый. Не следует оставлять прибор незащищенным, так как при сильном перегреве он может стать причиной пожара.

Если в емкости имеется вода, а пара нет, то причиной неисправности могут быть засоренные отверстия в подошве. Чтобы их почистить, нужно приготовить один из следующих составов:

  1. 1 л воды смешивают с 200 граммами уксуса;
  2. на 1 стакан кипятка добавляют 2 чайные ложки лимонной кислоты.

Жидкость наливают в сковороду и помещают туда отключенный утюг. Состав должен покрывать подошву. Сковородку ставят на огонь, доводят до кипения и выключают. Ждут, когда жидкость остынет, а потом опять ставят на огонь до кипения. Такую операцию проделывают 3−4 раза. Соли при этом должны раствориться.

Если из разбрызгивателя перестала поступать вода, причина может быть в отсоединении трубки. Для устранения неисправности нужно разобрать панель с кнопками впуска и установить на место имеющиеся там трубки.

Очистить забившиеся отверстия подошвы можно, полностью разобрав прибор. Затем его подошву заклеивают скотчем. В нее несколько раз наливают горячую воду с добавлением уксуса или лимонной кислоты, выдерживают до остывания и сливают.

Утюг, который перестал работать, не стоит сразу нести на помойку. Не слишком серьезную поломку можно устранить своими руками. Если соблюдать аккуратность и последовательность действий, то эта работа не отнимет много сил и времени.

Разборка парового утюга Phillips Azure

Автор: Arnoud Meines (и 3 других участника)

  • Избранное: 0
  • Завершено: 8

Сложность

Умеренная

Шаги

14

Необходимое время

1 час

Секции

1

  • Разборка парового утюга Phillips Azure 14 шагов

Флаги

0

  • Ремонт BackPhilips Azure
  • Полный экран
  • Опции
  • История
  • Скачать PDF
  • Перевести
  • Встроить это руководство

Введение

В этом руководстве мы поможем вам разобрать ваш паровой утюг Philips Azure, предложив вам пошаговое руководство, помогая вам понять, как разбирать изделие, мы стремимся помочь вам с ремонтом, который вы выполняете. ваш паровой утюг.

Примечание : Винты внутри парового утюга могут заржаветь, поэтому их будет трудно/невозможно открутить.

Мы надеемся, что этот урок будет вам полезен!

  • Отвертка Phillips #0

    5,49 $

    Купить

  • Отвертка с плоской головкой 3/32 дюйма или 2,5 мм

    5,49 $

    Купить

    Детали не указаны.

    1. Перевести

      • Изображение 1: Снимите пластиковую крышку, чтобы открыть винт

      • Изображение 2 : Отвинтите винт с помощью отвертки

      • Изображение 3 : Отсоедините верхнюю часть ручки рукой.

      • Ручка не может быть полностью отсоединена в этот момент, потому что штепсельный кабель проходит через ручку сзади

      Перевести

      • Возьмите верхнюю часть ручки, которую вы сняли с утюга на предыдущем шаге.

      • Изображение 1 и 2: снимите две большие кнопки с ручки, нажав на них вниз, если они еще не выпали

      • Поверните ручку так, чтобы вы видели внутреннюю сторону детали

      • Изображение 3 : Снимите маленькую скользящую кнопку, выдвинув одну из ножек наружу. Скользящая кнопка выдвигается из ручки.

      Перевести

      • Чтобы заменить резиновый компонент в передней части прибора, снимите его рукой и замените новым.

      • Этот компонент необходимо заменить, если резина повреждена, эта резина предотвращает попадание воды в те части прибора, где она не должна быть.

      Перевести

    2. Перевести

      • Следуйте инструкциям на этом шаге, если у вас возникли проблемы с верхней скользящей кнопкой прибора

      • Изображение 1: Выкрутите винты, которые соединяют белую пластиковую часть с основной частью прибора. (это винты слева и справа от белой пластиковой детали, ближайшие к ней)

      • Изображение 2: Рукой поднимите белую пластиковую деталь, закрывающую компонент, который вы снимаете на рисунке 3

      • Изображение 3: Поднимите рукой деталь, чтобы снять ее с парового утюга. Если пружина или другой компонент сломаны, замените их и верните деталь на место.

      • После замены одного из компонентов верните деталь так, чтобы самый высокий штифт был обращен к передней части утюга!! См. изображение 3

      Перевести

      • На этом этапе удаляется оставшаяся часть ручки, чтобы получить доступ к нижней части парового утюга

      • Изображение 1 : Удалите оба винта в передней верхней части изделия

      • Изображение 2 : Открутите винт в верхней задней части парового утюга. Этот винт находится рядом с проводом питания

      • Фото 3: Снимите оставшуюся часть ручки рукой

      Перевести

      • Выполняя шаги 8 и 9, вы отсоедините заднюю поверхность парового утюга и обнажите электрические провода. Эти шаги также необходимо выполнить, чтобы снять резервуар для воды

        .
      • Пластмассовая накладка крепится к изделию защелками. Между ними помещается петля. Слегка надавите рычагом (мы использовали плоскую отвертку) и рукой потяните деталь назад, чтобы снять прозрачную пластиковую деталь

        .
      • Изображение 3. Отвинтите выступающий винт, чтобы снять синюю пластиковую деталь

        .
      • Будьте осторожны с защелками !! Вы не хотите сломать их

      Перевести

    3. Перевести

    4. Перевести

    5. Перевести

      • Изображение 1: Используйте отвертку, чтобы «отщелкнуть» защелку спереди, чтобы отсоединить резервуар для воды от нижней части изделия, как показано на рисунке.

      • Не прилагайте слишком много усилий к защелке! Вы не хотите сломать его

      • Изображение 2 : Отсоедините резервуар для воды, подняв его руками.

      • Убедитесь, что вы не тянете ни один из тросов сзади при подъеме резервуара для воды

      Перевести

      • На этом шаге показано, как снять металлическую пластину

      • Фото 1: Выкрутите винт в передней части парового утюга

      • Изображение 2: Поднимите пластину рукой, чтобы снять ее

      Перевести

    6. Перевести

    Почти готово!

    Чтобы собрать устройство, выполните следующие инструкции в обратном порядке.

    Заключение

    Чтобы собрать устройство, выполните следующие инструкции в обратном порядке.

    Отменить: я не завершил это руководство.

    8 других людей завершили это руководство.

    Особая благодарность этим переводчикам:

    ирланда

    Филип Ле Риш

    Эти переводчики помогают нам исправить мир! Хотите внести свой вклад?
    Начать перевод ›

    Автор

    с 3 другими участниками

    Значки: 5

    +2 еще значка

    Команда

    Разборка парового утюга Philips EasySpeed ​​2100 Вт

    Перейти к основному содержанию
    • Утюг для спины
    • Редактировать
    • Полный экран
    • Опции
    • История
    • Скачать PDF
    • Перевести
    • Встроить это руководство

    Автор: Рик (и еще один участник)

    • Избранное: 1
    • Завершено: 10

    Сложность

    Умеренная

    Шаги

    13

    Требуемое время

    30 минут

    Секции

    1

    • Разборка парового утюга Philips EasySpeed ​​2100 Вт 13 шагов

    Флаги

    1

    • Утюг для спины
    • Полный экран
    • Опции
    • История
    • Скачать PDF
    • Править
    • Перевести
    • Встроить это руководство

    Введение

    Паровой утюг — это устройство, которое позволяет нам гладить одежду, чтобы избавиться от складок. Первое известное использование утюга было в Китае, где они использовали горячий металл, чтобы «гладить» свою одежду. Генри У. Сили в 1882 году изобрел первый электрический утюг, что привело к развитию нынешнего парового утюга. Повседневное устройство, чтобы наша одежда всегда выглядела опрятно и аккуратно.

    Особая благодарность всем участникам этого проекта:

    — Рик Камикура

    — Хан Сан Рю

    — Тевин Риллера

    — Калвин Чунг

      • Паровой утюг до разборки.

      • Модель №. — Паровой утюг Philips EasySpeed ​​2100 Вт

      Редактировать

      • Снимите регулятор температуры с утюга для одежды, поддев его долотом

        .
      • Будьте осторожны при этом, так как циферблат может сломаться под действием силы.

      Редактировать

      • Вытяните кнопку спрея и пара из утюга. Это должно быть в состоянии сделать через немного силы.

      • Совет: если он не выходит легко, немного покачайте, чтобы вытащить кнопки.

      • Старайтесь не перекручивать кнопки слишком сильно, так как они могут сломаться от чрезмерного усилия.

      Редактировать

      • Снимите заднюю пластиковую часть утюга для одежды, осторожно поддев ее долотом.

      • Предупреждение: поскольку эта деталь довольно хрупкая, она может легко сломаться на этом этапе.

      • На втором изображении показано, как выглядит снятая задняя крышка.

      Редактировать

      • С помощью небольшой булавки осторожно выньте резиновую заглушку, которая используется для предотвращения ржавчины находящегося под ней экипажа.

      • Затем с помощью отвертки выверните винт под заглушкой. После этого вы сможете снять верхнюю часть утюга для одежды.

      Редактировать

      • После выкручивания винта на предыдущем шаге осторожно потяните верхнюю часть утюга в стороны.

      • Теперь необходимо снять кожух с подошвы.

      • На втором фото показано, как должно выглядеть после выполнения этого шага.

      Редактировать

      • С помощью отвертки выверните винт, скрепляющий подошву и крышку корпуса для нее.

      • На каждом конце нижней пластины должно быть по 2 винта.

      • На втором рисунке показано, как будет выглядеть подошва после выполнения этого шага.

      Редактировать

      • Затем удалите 2 винта, которые крепят контактные планки подошвы.

      • Расположение 2 винтов выделено на рисунке 2.

      Редактировать

      • Осторожно подденьте верхнюю часть корпуса, чтобы открыть печатную плату.

      • Кожух может быть трудно снять, используйте плоский инструмент, такой как долото или отвертка с плоской головкой, в качестве рычага, осторожно приподняв кожух

      Редактировать

      • Извлеките печатную плату из корпуса.

      • Примечание. Печатную плату нельзя снимать вместе с проводкой утюга, так как это представляет опасность.

      • Примечание. Печатная плата имеет прозрачный пластиковый корпус, который можно легко отсоединить от платы.

      Редактировать

      • Вытяните переключатель настроек утюга для одежды, это очень просто, так как он не удерживается на месте никакими застежками.

      Редактировать

      • Осторожно отрежьте синий кожух, закрывающий форсунку.

      • Это довольно сложно, так как шарниры маленькие, идеально подходит для использования тонкого плоского предмета, чтобы поддеть его.

      Редактировать

      • Это полностью разобранный паровой утюг Philips EasySpeed ​​2100 Вт со всеми деталями, разложенными/маркированными

        .

      Редактировать

    Почти готово!

    Хотя разобрать паровой утюг Philips EasySpeed ​​2100 Вт было несложно.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
