Узо на стиральную машину 10ма или 30ма: Узо и дифавтомат для стиральных машин — Интернет-магазин инструмента. — yato-tools.ru. Электротовары и инструмент.

Содержание

Какое УЗО для стиральной машины поставить

Требования правил электробезопасности для бытовых сетей квартир и частных домов предполагают установку двух видов защиты. Она состоит из автоматических выключателей и устройств защитного отключения, выполняющих совершенно разные функции. Первые приборы срабатывают при коротких замыканиях и перегрузках, а вторые – при токовых утечках или прикосновении человека к токоведущим частям. В местах с повышенной влажностью эти устройства приобретают большое значение, особенно установка УЗО для стиральной машины, работающей именно в таких условиях.

Для чего устанавливать отдельное защитное устройство

Современные жилища буквально насыщены различным оборудованием и бытовой техникой, многие из которых обладают высокой мощностью. В связи с этим существенно возрастает нагрузка на электропроводку, повышается вероятность повреждения и выхода из строя изоляции через определенный период работы. В результате, проводка через поврежденную изоляцию соединяется с землей, а движение тока изменяет свое направление, то есть возникает токовая утечка. Соприкасаясь с опасными местами, человек сам становится проводником и может получить серьезные повреждения.

Современные стиральные машины также относятся к бытовой техники с повышенным энергопотреблением. Максимальную мощность в пределах 3-3,5 кВт они набирают во время работы ТЭНа и нагрева воды. В случае повреждения изоляции, утечка тока тоже может достичь большой величины, опасной для жизни человека. Поэтому специалисты рекомендуют устанавливать отдельное УЗО на линии, питающей стиральную машину. В случае утечки УЗО просто отключит сеть и прекратит подачу напряжения.

Для соединения УЗО с потребителем в единую цепь используется последовательное подключение. Принцип действия прибора основан на измерении и сравнении разницы тока на входе и на выходе. В случае исправности сети она будет иметь нулевое значение. А при утечки, ток на выходе будет отличаться в меньшую сторону ровно на ту величину, которая ушла по другому пути. При достижении величины токовой утечки, на которую установлен прибор, он мгновенно отреагирует и выключит сеть.

Какое УЗО нужно для стиральной машины

Как уже отмечалось, устройства защитного отключения практически всегда используются совместно с автоматическим выключателем. Эту особенность нужно обязательно учитывать при решении вопроса, какое УЗО ставить на стиральную машину. Основным критерием выбора, считается номинальный ток срабатывания.

У обоих приборов данные значения тесно связаны между собой. Например, если у автомата ток срабатывания составляет 16А, то УЗО, установленное после него должно иметь параметр на ступень выше, то есть 25А. Эта мера предосторожности позволяет уберечь защитное устройство от воздействия больших токов, значения которых близки к величине срабатывания автоматического выключателя.

Для стиральных машин будут предпочтительнее УЗО типа А, реагирующие на переменный и постоянный токи. Дело в том что в современных бытовых приборах, в том числе и стиральных машинах установлены блоки питания, в состав которых входят электронные полупроводниковые элементы. В результате, в блоке питания происходит преобразование синусоидного переменного тока в импульсный полупериод. Если утечка произойдет именно в этом месте, то более простое устройство АС на нее просто не отреагирует и не сработает.

Параметры тока утечки выбираются стандартно, в двух вариантах – 10 или 30 мА. При выборе нужно учесть длину питающей линии, место установки УЗО, влажность помещения, состояние изоляции проводов и другие факторы. УЗО на 10 мА устанавливать нежелательно, поскольку оно наиболее чувствительно и может вызвать частые ложные срабатывания.

устройство, схема подключения, рекомендации по выбору и установке

Содержание

Вся правда об устройстве защитного отключения

УЗО – это встроенная в корпус переноски система экстренной блокировки электричества в цепи. При возникновении перегрузки по различным причинам, срабатывает механизм размыкания и обесточивания. Прибор идеален для работы строительного инструмента, но по правилам он противопоказан для стиральной машины. Она является крупным потребителем энергии!

В случае какого-либо сбоя в сети УЗО сработает и не даст технике навсегда выйти из строя. Но существует несколько причин, почему не стоит рисковать:

Иногда корпус техники пробивает ток. Если в этот момент её коснуться, то УЗО сработает с опозданием, человеку уже нужна будет скорая медицинская помощь.
Перегрузка воспламеняет слабую проводку и розетку. Защита предотвращает пожар только в половине случаев…
Резкий перепад в электрической цепи способен в доли секунды полностью выжечь фильтр и даже плату управления. УЗО может не успеть среагировать!

Снова мы приходим к выводу, что не стоит рисковать и полагаться на переносные розетки. Не случайно производители написали в инструкции про запрет! Нельзя игнорировать правила. Один раз вызвать опытного мастера, купить хороший кабель и качественную розетку с защитой от воды, а потом стирать вещи в полной безопасности.

Выбор провода для подключения стиральной машины

Надежность и долговечность электропроводки напрямую зависит от качества ее компонентов. В первую очередь это относится к проводу. Основные критерии его выбора следующие:

количество жил;
материал проводника;
сечение токопроводящей жилы.

Согласно техническому регламенту современная автоматическая стиральная машина должна быть заземлена. Для этого она комплектуется вилкой со специальными контактами, следовательно, потребуется трехжильный провод и соответствующая розетка.

В продажу поступает алюминиевый и медный провод. Использовать алюминий для питания крупной бытовой техники не рекомендуется, оптимальный выбор – медь.

Последней, но не по важности, характеристикой провода является его сечение. Значение данного параметра выбирают исходя из мощности подключаемого устройства

Особенности применения дифавтоматов

Чтобы не монтировать по отдельности УЗО и автомат для стиральной машины или для бойлера, можно эти два коммутационных аппарата заменить одним устройством. Это весьма популярный, получивший широкое применение в электрической бытовой сети дифференциальный автомат.

Устройство является комбинированным в одном корпусе и совмещающим защитное действие и УЗО, и автомата.

Дифавтомат имеет один недостаток, это высокая цена. Именно поэтому многие предпочитают ему два поставленных последовательно коммутационных аппарата (УЗО и обычный автоматический выключатель).

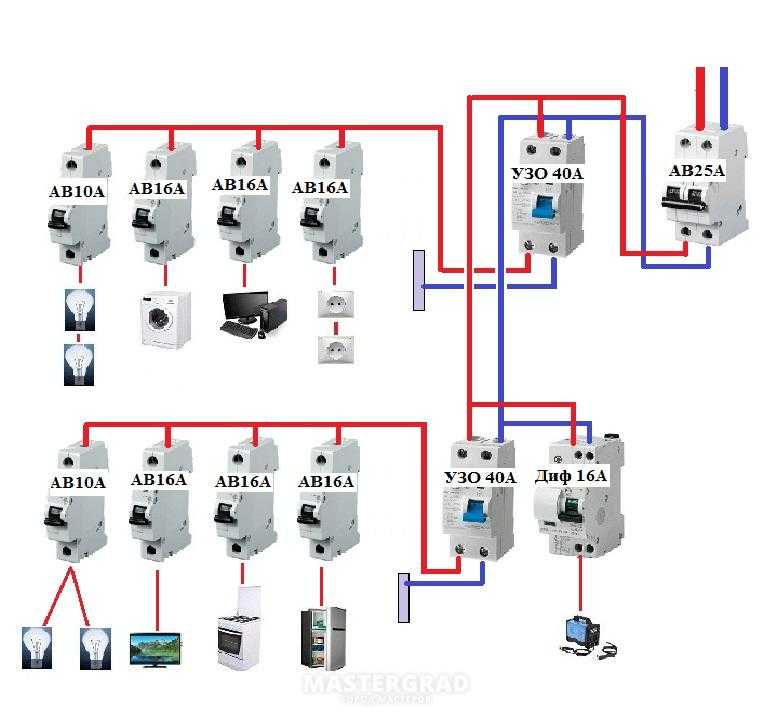

Но стоит только представить, сколько понадобится автоматов и УЗО для ванной, если у некоторых там располагаются и стиральная машинка, и водонагреватель, и электрический котёл. А в частных домах зачастую помещение является смежным с баней, где есть печь. Какой должен быть распределительный щиток, чтобы уместить в себе такое количество автоматики. Может получиться так, что на дин-рейке не хватит места для всех устройств. Поэтому и рекомендуется ставить на стиральную машинку, бойлер и другую бытовую технику в ванной комнате отдельный дифавтомат.

За и против УЗО или дифавтоматов на следующем видео:

Варианты коммутации розеток с УЗО

Существует множество схем для подключения устройств, совмещающих в одном корпусе розетку и УЗО. При выборе между ними окончательное решение зависит от конкретных условий: количества подключаемых устройств, размещения кабеля, наличия или отсутствия заземляющей шины. Помните, что четкое соблюдение правил ПУЭ при установке розеток гарантирует их правильное функционирование и электрическую безопасность.

Одно соединение с заземлением

Самая простая схема установки розеток с механизмом защитного обесточивания в домашних условиях содержит только одно изделие. К оборудованию следует подвести три провода — «ноль», «фазу» и «землю». На фоне минимальных временных и финансовых затрат формируется двойная защита от поражения током.

Заземление — пассивный метод повышения безопасности для человека, исключения удара током при контакте с неизолированными проводами или частями бытовых приборов. После соприкосновения большая часть электронов уходит в землю. Только УЗО позволит исключить любые риски для здоровья.

Основное преимущество этой схемы с заземлением — возможность беспрепятственного стекания электронов в землю, что приводит к моментальному срабатыванию самого устройства защитного отключения. Если не организовать такую утечку, то проводником будет сам человек. Это приведет к сильному удару током.

Схема с единственной розеткой

Розетка УЗО и дифференциальный автомат

Монтаж дифференциального автомата в схему с двухуровневой защитой УЗО (розетка и само устройство защитного отключения) гарантирует второстепенную защиту жилья от утечки, существенных скачков или падений напряжения и короткого замыкания. Данный вариант настоятельно рекомендуется для жилых помещений с многочисленными разветвлениями электропроводки.

Примечание. При использовании дифференциального автомата можно обойтись без розетки с заземлением. Однако, если автомат постоянно срабатывает и все подозрения указывают на конкретный бытовой прибор, все-таки следует установить подобное защитное изделие. После срабатывания электрического механизма в розетке будет выполнено отключение оборудования без обесточивания остальной части квартиры или жилого дома через дифференциальный автомат.

Пороговые значения тока на дифференциальном автомате и розетке с УЗО могут быть идентичными. В таком случае, если устройства подключены последовательно, будет происходит обесточивание обоих.

Дополнительное УЗО в виде розетки

Несколько розеток УЗО

Принцип действия нескольких розеток с заземлением идентичен схеме с одной. Каждое отдельное устройство повышает безопасность эксплуатации подключенного к нему оборудования. Монтаж достаточно прост, при этом не возникает потребность в размещении дифавтомата или оборудования для автоматического обесточивания. Преимущества аналогичны предыдущим вариантам.

Схема с несколькими розетками

Основной и единственный недостаток системы с несколькими розетками — стоимость оборудования. Альтернативным вариантом станет размещение отдельного устройства защитного отключения на целое помещение.

Схема без заземления, когда нет альтернативы

Схема подключения розеток с механизмом автоматического обесточивания без заземления идентична рассмотренным выше вариантам. Разница заключается в отсутствии третьего провода, по которому в случаях выхода из строя электроизоляции должен стекать ток с корпуса подключенного оборудования. Данный метод подойдет как при наличии, так и при отсутствии дифференциального автомата.

Во многих высотных и многоквартирных домах, построенных в прошлом столетии, нет заземления, поэтому данная схема пользуется спросом. Однако здесь есть большая угроза: корпус прибора не будет контактировать с землей. Из-за этого повышается опасность для здоровья человека и оказывается негативное воздействие на функциональность микросхем в подключенном оборудовании. Поэтому настоятельно рекомендуется при очередном ремонте или частичной замене электропроводки в доме добавить к системе заземляющую шину.

Схема без заземления

Автоматические выключатели

Автоматический выключатель это устройство для отключения тока в случае перегрузки, короткого замыкания, недопустимого (аварийного) снижения напряжения. Включая и отключая определенные участки электрической цепи прибор защищает бытовые и промышленные сети.

На украинском рынке электрооборудования хорошие отзывы получили производители: ABB, IEK, Eaton (Moeller), ETI, E.Next, General Electric, Hager, Nik, Schrack Technik, Schneider Electric, Аско-Укрем.

Основная функция электроавтоматов — защита от КЗ и перезагрузок, а в паспорте устройства производители еще и заявляют о срабатывании при превышении нагрузкой номинального значения. Но для таких функций, как контроль нагрузки и защита проводки от перегрева лучше использовать другие спец. приборы.

Принцип работы автомата определяется типом расцепителя: тепловой или электромагнитный. Современные устройства включают в себя оба механизма действия.

Тепловой принцип: при прохождении сверхтока происходит нагрев биметаллической пластины. Когда деформация становится достаточной для срабатывания механизма расцепления – электрическая цепь размыкается. После того, как пластина остынет устройство опять готово к работе. Очевидно, что подобный технологический процесс занимает время, поэтому мгновенной реакции быть не может.
Электромагнитный принцип: при прохождении сверхтока через катушку сердечник смещается и воздействует на контакт, который в свою очередь приводит к выключению. Данная реакция происходит мгновенно, поэтому их считают быстродействующими.

Основываясь на обоих принципах действия, они отслеживают как резкие скачки напряжения (короткое замыкание), так и длительные перегрузки.

Если выбираете защитный выключатель для подключения конкретной нагрузки, то берите с ближайшим в большую сторону значением номинального тока.

Мы не рекомендуем ставить автомат-выключатель номиналом более 20% от необходимого.

Корпусные автоматы рассчитанные на 400В, используют как вводные, для прерывания входящей линии в здание, то есть на первичном распределении электроэнергии, а модульные 220В — при вторичном (на квартиры и пр. внутренние помещения).

Стандартизированные модульные автоматы

Модульный выключатель (евростандарт) рассчитан на сравнительно небольшие токи (до 125А). Благодаря стандартным размерам модуля (17,5 мм) и простоте монтажа (фиксируется на DIN-рейке специальной защелкой), можно подключить с помощью простой отвертки.

Имеют типичную конструкцию: корпус выполнен из термостойкой пластмассы, на передней панели рукоятка включения/выключения и две винтовые клеммы по краям. На лицевой части аппарата наносятся основные характеристики: производителя, модели и/или серии, напряжение сети (220В), номинальный ток, и характеристика срабатывания расцепителя (B,C,D).

Корпусной автоматический выключатель

Корпусный вариант обладает большей отключающей способностью, и выполняет функции аналогичные модульному, но промышленных масштабах (более 1600А): защита цепей электродвигателей, отходящих линий; в качестве вводных автоматических включателей. Корпус таких аппаратов изготовлен из композитного материала, устойчивого к нагреву и возгоранию.

Монтируется он в электрощите (вертикально или горизонтально) или прямо на поверхность стены. В комплекте идет набор дополнительных аксессуаров, которые позволяют значительно расширить функциональность устройства, а именно: вспомогательные контакты, независимые расцепители, расцепители минимального напряжения, блокирующие устройства или зажимы крышки.

Токи мгновенного расцепления и количество полюсов

Согласно данному параметру пакетники делятся на следующие три типа: автоматы класса В рассчитаны на мгновенное расцепление при токе свыше 3-5 номинальных; С соответственно от 5 до 10; и класс D выше 10-20 номинальных токов.

Класс В	Наименьшая задержка перед срабатыванием. Рекомендуется в Европейский странах для защиты бытовой техники и освещения. Но на практике, нежелательное срабатывание провоцирует низкое качество тока в наших электросетях и постоянные перепады напряжения. Так как отечественные электроприборы не всегда рассчитаны на европейские стандарты энергопотребления, то в Украине эти автоматы используются редко.
Класс С	Наиболее универсальный и устанавливается повсеместно: в квартирах, офисах, загородных домах и пр.
Класс D	Увеличенная задержка на срабатывание. Применяется для защиты промышленного электроинструмента: морозильные камеры, насосы, мощные кондиционеры, электродвигатели и пр. То есть там, где есть непродолжительное резкое увеличение потребления электроэнергии в момент включения.

Однополюсный выключатель (1Р) — предназначен для однофазной электропроводки. В этом случае провод нейтрали и заземления к устройству не подключается. Однополюсные применяются наиболее часто. Например, в отдельно взятой квартире от двух до четырех линий питания, то есть, в среднем, три линии электропроводки. На каждую по одному 1P выключателю. Поэтому по количеству их покупают значительно больше, чем 3,4-х.

Двухполюсный автомат 2 (1+N) имеет две пары клемм для подключения питания и нагрузки) — для двухпроводных однофазных электропроводок, так как защищает фазный и нейтральный провод. Занимает по ширине место равное 2 стандартным модулям. Относительно целесообразности их использования четко прописано в правилах устройства электроустановок (ПУЭ).

Четырёхполюсный 4 (3p+N) и трехполюсный (3p) автоматические выключатели — для 3-х фазной цепи как трехфазный автомат, и часто в качестве вводного. Питающие провода подводятся к верхним клеммам автомата, а нагрузка подключается к нижним. Производит обрыв всех трёх фаз одновременно в случае неисправной работы отдельной линии. Его применение предусмотрено спецификой схемы электрораспределения. Незаменим для трехфазных эл.двигателей.

Варианты защиты потребителей от возникновения токов утечки

Чтобы правильно подключить потребители, расположенные в ванной комнате, можно использовать несколько технических способов их защиты от замыкания фазного или нулевого провода на корпус. Для обеспечения электробезопасности при эксплуатации стиральной машинки или бойлера используются следующие защитные устройства.

УЗО

Установка автомата и устройства защитного отключения на выделенной линии в электрическом щитке. Для монтажа электропроводки в ванной комнате придется использовать отдельные линии для подключения стиральной машины, бойлера, а также прочих потребителей этого помещения.

Дифавтомат

Применение этого устройства позволяет несколько сэкономить место в электрическом щитке, однако существенно не упрощает схему электрической проводки.

Розетка со встроенным УЗО

Розетка со встроенным устройством защитного отключения. В частности, при подключении потребителей ванной комнаты такой вариант часто оказывается наиболее эффективным.

Адаптер

Использование адаптера с защитным отключением. Преимуществом такого способа защиты является то, что его применение не предусматривает необходимости вмешательства в конструкцию электрической проводки. Это устройство может быть подключено к любому разъему. Большинство моделей таких адаптеров имеют низкую степень защиты от влаги и пыли (как правило, IP20), хотя некоторые устройства имеют уровень IP44, что позволяет использовать их для подключения потребителей электроэнергии в ванных комнатах.

Таким образом, применение розетки со встроенным УЗО позволяет значительно упростить схему электрической проводки, а также снизить затраты на ее монтаж. Кроме того, установка таких устройств будет отличным вариантом дооснащения существующей электропроводки с целью повышения электробезопасности и удобства в эксплуатации электрооборудования.

Какое УЗО ставить на стиральную машинку?

Обычный пользователь желает знать, какой защитный прибор ставить на стиралку. Большинство моделей потребляет 2 кВт, а это превышает номинал в 10 А. Следовательно, автомат или дифавтомат должен срабатывать при электротоке большем, чем 10 А. Выбирайте вариант на 16 А.

Среди важных параметров автоматической защиты — ток утечки. Прибор реагирует именно на него. Если проводка новая, берите вариант на 10 мА. Чтобы произошел разрыв цепи, разница токов в фазе и нейтрали должна быть 10 мА или более. Если проводка старя, берут УЗО на 30 мА, чтобы не возникало ошибочных отключений.

Еще один нюанс, на который важно обращать внимание, выбирая автомат для подключения к стиралке — производитель. Есть два варианта:

Дорогие и качественные — Legrand или АВВ.
Бюджетные — ИЭК.

Это самые известные на рынке фирмы, выпускающие защитную автоматику. Китайские версии дешевле, но надежности, которую обеспечивают европейские приборы, они не дадут. Если неправильно подобрать мощность и электроток срабатывания, пробки будут выбиваться всякий раз при пуске машинки.

Узо для водонагревателя, стиральной машины и другой техники в ванной комнате

Как выбрать УЗО для квартиры и дома по мощности, току утечки, производитель

Наверняка вам известны самые опасные неприятности, касающиеся электропроводки в доме: возникновение короткого замыкания, перегрузки сети и токов утечки. Он оберегает от последней беды. Устройство защитного отключения, также называемое дифференциальным автоматическим выключателем (VDC). О том, как выбрать УЗО для квартиры и дома, мы поговорим далее!

Важность события
Основные характеристики
Правильные критерии
Номинальный ток
Дифференциальный ток
Тип продукта
Дизайн
Производитель
Подводя итоги

Важность события

Если неправильно выбрать модель УЗО, то есть ошибиться с его характеристиками, это чревато следующими последствиями:

Автоматика сработает при ложной тревоге, т. к. в проводке всегда присутствует незначительная утечка электричества, особенно если она старая (в деревянном доме на даче).

Слишком высокие характеристики УЗО по мощности, которым вы отдаете предпочтение, не сработают во время опасной ситуации, в результате которой можно получить поражение электрическим током.
Устройство не сможет функционировать при подключении алюминиевых жил домашней электропроводки, т.к. большинство современных моделей рассчитаны только на подключение медных жил.

Для того, чтобы не допустить этих ошибок, необходимо сначала разобраться в характеристиках дифференциального переключателя, а затем уже приступать к его подбору.

Основные характеристики

Итак, среди наиболее важных технических характеристик, на которые необходимо опираться при выборе УЗО для квартиры и частного дома, можно отнести:

Номинальное напряжение сети: 220 В (однофазное ) или 380 В (трехфазный).
Количество полюсов: двухполюсный (если 1 фаза) и четырехполюсный (если 3 фазы).
Номинальный ток нагрузки может быть 16А, 20А, 25А, 32А, 40А, 63А, 80А, 100А.
Номинальный дифференциальный ток отключения (утечка) 6 мА, 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.
Номинальный условный ток короткого замыкания — изменяется от 3 кА до 15 кА. Простыми словами, эта величина показывает надежность УЗО и его устойчивость при коротком замыкании. На лицевой панели значение отображается в прямоугольнике в амперах или после символа «Inc».
Коммутационная способность (обозначение «Im») — представляет собой максимальное значение, при котором продукт способен нормально реагировать. Оно должно быть не менее 10 значений номинальной нагрузки, либо не менее 500 А (современные изделия имеют коммутационную способность от 1000 до 1500 А).
Принцип действия: АС — работа на переменном токе, А — переменный + постоянный пульсирующий, Б — постоянный + переменный, С — есть выдержка времени перед срабатыванием, Г — тоже есть выдержка, но ее время короче.
Конструкция: электронная (работает от сети) или электромеханическая (не требует питания). Чем отличается электронное УЗО от электромеханического, мы рассказали в отдельной статье.

Существующие характеристики мы предоставили для вас, теперь подробно рассмотрим, как их учесть, чтобы правильно подобрать УЗО по мощности (в данном случае силе тока), току утечки и другим параметрам.

Рекомендуем посмотреть подборку видеоуроков, в которых более подробно описана процедура расчета УЗО, а также стратегия выбора подходящей модели на примерах таблиц:

Часть 1

Часть 2

Часть 3

Критерии правильности

Номинальный ток

Первое, на что нужно обратить внимание, это на какой ток рассчитано устройство. Чтобы правильно подобрать УЗО по току, необходимо изначально определиться, для каких целей будет устанавливаться изделие. Если вы хотите защитить отдельный элемент сети, например, стиральную машину, систему электрического теплого пола или водонагреватель (бойлер), значение может быть не выше 16 А. Для всей электропроводки в квартире необходимо ставить блок не менее 32 А. Чтобы правильно подобрать номинал, нужно предварительно рассчитать нагрузку от всех подключенных электроприборов и, исходя из полученной суммы, выбрать наиболее подходящую модель УЗО. На корпусе современной техники производители обычно указывают номинальную токовую нагрузку, поэтому сложностей с расчетами возникнуть не должно.

Дифференциальный ток

Мы рассмотрели все существующие значения, которые колеблются от 10 до 500 мА, теперь разберемся, какое УЗО лучше выбрать по силе тока в тех или иных ситуациях. Защита человека от поражения электрическим током обеспечивается настройками от 6 до 100 мА. При этом утечки выше 30 мА будут ощущаться человеческим организмом. Именно поэтому для детской и ванной лучше выбрать модель на 10 мА, а для защиты розеток и светильников на 30 мА.

Сразу следует отметить, что каждый электроприбор имеет собственный ток утечки, который указан в прилагаемом техническом паспорте. При выборе УЗО по току утечки обязательно учитывайте следующее правило: сумма естественных утечек не должна превышать номинальное значение защитного устройства более чем на 30 % (1/3). В противном случае будут возникать ложные срабатывания, что доставляет массу неприятностей.

Тип изделия

Итак, простыми словами поясним назначение каждого типа УЗО:

AC — Используется в основном для защиты электроприборов в домашних условиях при использовании как однофазных, так и трехфазных фазовые сети. Бытовая техника с пульсирующим током, например, стиральная машина, не сможет защитить такое изделие.
И — Используется только для раздельной защиты стиральных машин в квартирах и частных домах.
B — в основном используются на производстве, поэтому выбирать этот тип для дома не имеет смысла.
S — как мы уже говорили, отключение происходит не сразу при обнаружении течи, а через установленное определенное время. Как правило, он используется для предотвращения возгорания и подключается к вводному щитку, обслуживающему всю электропроводку (поэтому уставка по току утечки выбирается не менее 100 мА).

G — в основном подключается к отдельному электроприбору для контроля и своевременной противопожарной защиты. В отличие от типа «S», имеет более короткое время выдержки.

Конструкция

Говорить особо не о чем, электронные имеют более сложный принцип работы и функционируют только при наличии источника питания (внешнего или сетевого). Надежнее и долговечнее – электромеханическое, поэтому для квартиры и дома лучше выбрать электромеханическое УЗО, к тому же стоимость будет на порядок ниже.

Изготовитель

Ну и последний, не менее важный критерий выбора УЗО — по производителю. На сегодняшний день лучшими в производстве данной продукции являются следующие компании:

Легран;
АББ;
АЕГ;
Шнайдер Электрик;
Сименс
ДЕКрафт.

Среди бюджетных моделей самое высокое качество у Австро-УЗО и ДЭК.

Рекомендуем отдавать предпочтение более дорогим изделиям, но если бюджет не позволяет, с защитой также хорошо справятся отечественные производители. В любом случае перед покупкой советуем посетить форумы по электрике и почитать отзывы покупателей о выбранная модель! Так вы обязательно узнаете все преимущества и недостатки изделия и точно определите, какое УЗО лучше выбрать.

Подведем итоги

Вот мы и предоставили рекомендации по выбору УЗО, теперь хотелось бы подвести итоги и выделить те модели, которые используются чаще всего:

Частный дом (или дача) . На вводе УЗО с номиналом не менее 100 мА для срабатывания на утечку, тип S и на номинальный ток 63 А. Сегодня часто используется трехфазная сеть, поэтому ВДТ в данном случае должен быть четырехполюсным. На отдельные группы: розетки, светильники и т.п. Рекомендуется устанавливать одно УЗО типа А (или АС) на 30 мА и номинальный ток нагрузки по расчетам — 16/25/32А.

Квартира . Здесь все проще. Вводной щиток — устройство 32А, 30 мА, тип А/АС, обычно двухполюсное (если не осуществлена замена электропроводки в квартире на новую). Для стиральной машины или ванной можно отдельно подобрать другое УЗО на 16А.

Это все, что я хотел вам рассказать по этому поводу. Надеемся, что теперь вы знаете, как выбрать УЗО для квартиры и дома по мощности, току утечки, производителю!
