Узо в водонагревателе что это: Как правильно подключить узо и автомат для накопительного водонагревателя?

Содержание

Почему срабатывает узо на водонагревателе и на узо светится красная лампочка

Популярные причины срабатывания

Поскольку любая техника не может служить вечно, ее необходимо периодически проверять на предмет неисправностей. Особенно это относится к электроприборам. В данном случае проверять, будет ли срабатывать УЗО на водонагревателе, необходимо примерно раз в месяц. Сделать это можно при нажатии кнопки «Тест», которая создает в устройстве контролируемую ситуацию утечки тока и если устройство исправно, оно автоматически отключается.

Ситуации когда выбивает УЗО периодически случаются и причин этому может быть много, но к самым распространенным относятся:

  • Повреждение изоляционного слоя трубчатого электронагревателя. Это происходит во время эксплуатации водонагревателя, электрический ток, вода и высокая температура начинают постепенно разрушать изоляцию нагревательного элемента и вода начинает контактировать непосредственно с электропроводящими деталями. Для проверки трубчатого электронагревателя достаточно извлечь его из бака бойлера, очистить от накипи и провести тщательный осмотр. Если на его поверхности есть небольшие трещинки, значит, изоляционный слой пришел в негодность и нагреватель необходимо заменить.
  • Утечка тока. Это может быть вызвано несколькими причинами. Например, бойлер подключен к старой электропроводке, изоляция которой со временем испортилась и из-за оголения проводов происходит короткое замыкание. Либо при установке других устройств или элементов мебели механическим путем (гвоздем или дюбелем) была повреждена целостность изоляционного покрытия проводки. Также причиной может послужить некачественное или ошибочное подключение УЗО.
  • Замыкание оголенной проводки на корпусе водонагревателя. Если в бойлере без заземления оголившийся провод начинает контактировать с корпусом – это может приводить к тому, что автомат будет постоянно срабатывать, а также повышает риск получения удара электрическим током.
  • УЗО выбран не в соответствии с требованиями мощности и напряжения. В данном случае УЗО при включении водонагревателя может периодически срабатывать, поскольку не будет справляться с нагрузками.
  • Неисправность самого устройства защитного отключения. Спусковой механизм мог износиться и при малейшей вибрации может выключаться. Либо кнопка теста стала западать.

Кран Аqua Therm предназначен для обеспечения горячей водой бытовых и промышленных объектов, имеющих магистраль холодного водоснабжения с необходимыми параметрами и должен эксплуатироваться в закрытых отапливаемых помещениях.

Кран Аqua Therm подключается только к системе холодного водоснабжения и бытовой электрической сети 220В, 50Гц (сечение медного провода не менее 1,5 кв.мм). Нагрев воды происходит в камере расположенной в корпусе крана с помощью электронагревательного элемента, до максимальной температуры 60°С. При данной температуре уменьшается риск получения ожогов тела и образование накипи. Подключение к системе холодного водоснабжения: штуцер (наружная резьба) 1/2“ (15 мм).

Для установки крана Аqua Therm не требуются специальные знания или опыт в сантехническом деле, и весь процесс займет у Вас не более 5 минут личного времени!

Давление в системе холодного водоснабжения:0,04Мпа (0,4 атм.) — 0,7 МПА (7 атм.)

  • Материал: высокопрочный корпус из ABS пластика
  • Электропитание: однофазная сеть напряжением (220В-230В) и частотой 50Гц.
  • Мощность ТЭНа: 3,0 кВт
  • Температура нагрева воды: до 60°С
  • Подключение к водоснабжению: гибкая подводка 1/2 дюйма.
  • Срок эксплуатации: 3-5 лет
  • Гарантийный срок: 12 месяцев
  • Класс защиты (безопасность): IPx4
  • Длина кабеля 1,3 метра
  1. Корпус крана нагревателя
  2. Поворотный излив (размер в зависимости от модели)
  3. Присоединительная группа для крепления крана нагревателя
  4. Устройство защитного отключения (УЗО) с евро вилкой
  5. Фильтр грубой очистки воды
  6. Инструкция пользователя и гарантийный талон
  7. Картонная коробка с защитной упаковкой внутри.

Для такого водонагревателя не требуется дополнительное место в ванной или на кухне. По размерам он совпадает с привычным смесителем. Кран легко подключается и его удобно использовать в квартирах с центральным водоснабжением, на даче или в загородном доме.

Электричество – это универсальный источник энергии, который можно использовать для нагревания воды. Этот принцип очень часто применяется в современных водонагревателях. Однако вода является универсальным проводником, поэтому следует ограничить соприкасания с ней токопроводящих элементов.

Выбор устройства защиты

На основании вышеприведенных характеристик выбирается УЗО, но не забудьте учесть условия ванной комнаты (повышенную влажность).

Отдавайте предпочтение устройствам типа «А», которое реагирует на переменный и постоянный ток. Несмотря на то, что в нашей электросети протекает синусоидальный переменный ток, современная бытовая техника оборудована специальными блоками питания на электронных полупроводниковых элементах. За счёт этого синусоида переменного тока в блоке питания преобразуется в импульсный полупериод. И если утечка будет именно такого характера, то более дешёвое устройство типа «АС» не отреагирует на неё и не сработает.

Внимательно рассмотрите паспорта на стиральную машину и водонагреватель, когда соберётесь покупать УЗО.

Именно для техники, устанавливаемой в ванную комнату, производители указывают тип нужного устройства, чаще всего это «А».

Некоторые дифференциальные автоматы имеют в конструктивном исполнении дополнительный блок, с помощью которого происходит отключение потребителей при обрыве в сети нулевого провода.

Для бытовой техники в ванных комнатах рекомендуется устанавливать УЗО с номинальным дифференциальным током 10 мА. По параметру время-токовой характеристики предпочтителен тип «С».

Если не уверены в том, что сможете самостоятельно выбрать защитное устройство, то отправляйтесь за покупкой в торговые сети, которые имеют хорошую репутацию. Квалифицированные продавцы-консультанты окажут вам необходимую помощь, подскажут какому заводу-изготовителю отдать предпочтение, подберут подходящее устройство согласно вашим финансовым возможностям.

Почему выбивает УЗО

Почему вырубает автомат в нагревателях «Термекс», «Аристон»? На это могут быть свои причины:

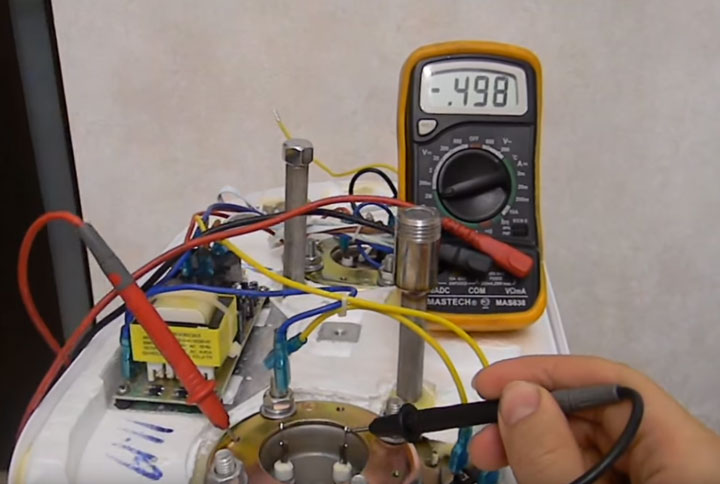

Пробита изоляция ТЭНа. При образовании накипи или износе изоляция нагревателя повредилась. Спираль внутри корпуса контактирует с водой, что приводит к отключению системы. Понять это можно по тому, что вода из смесителя начинает бить током. Визуальный осмотр ТЭНа поможет определить и устранить проблему.

  • Утечка тока. Повреждена проводка. Возможно, произошло повреждение изоляции. В это время на оголенный провод подается питание, поэтому при включении может выбивать пробки и защиту. Нужно полностью осмотреть проводку и заменить поврежденные элементы.
  • Большая нагрузка. Бойлер — мощная техника. Если одновременно подключить несколько приборов (плиту, утюг, фен), тогда может сработать защита от перегрузки. Поэтому позаботьтесь, чтобы во время работы нагревателя другие приборы не включались. Либо выберите УЗО, рассчитанное на большую мощность, которое не будщет выбивать при нагрузке.
  • Неисправность устройства отключения. Причины: изделие собрано из некачественных деталей или указанная мощность не соответствует заявленной. В таком случае контакт может пробивать на пластину и нагревать ее. В результате срабатывает защита.
  • Причина, почему срабатывает УЗО, может быть в неверном подключении.
  • Дифавтомат размещен неправильно.
  • Бойлер пробивает на корпус. Внутри нарушена проводка: оголенная часть провода касается корпуса и держит его в напряжении. Пользователь может ощутить небольшой разряд. Из-за утечки тока выбивает автомат. Нужно заменить проводку, изолировать повреждение не рекомендуется.

Выше мы писали, как проверить УЗО. Теперь расскажем, как его заменить при поломке.

Схема подключения к водонагревателю

По правилам УЗО устанавливается перед водонагревателем. Если устройство выполнено с крепежом на DIN-рейку, то его удобнее всего расположить во вводном электрощите квартиры.

Устройство защитного отключения обязательно ставится после автомата и счетчика. Схема собирается в следующей последовательности:

  1. На вводной кабель подключается общий автоматический выключатель. Он необходим для защиты от КЗ всей квартирной проводки.
  2. После вводного автомата подключается счетчик. В случае с обычной квартирой это однофазный прибор.
  3. После счетчика отдельный автомат для защиты линии водонагревателя. Подбирается по мощности ТЭНа.
  4. Само УЗО. При монтаже необходимо подписать, что именно оно защищает.
  5. Розетка бойлера. Желательно использовать керамическую модификацию.

Если у водонагревателя провод с УЗО, то его вполне можно оставить. Дополнительное дублирующее устройство защиты не помешает. Напротив, система электропитания станет еще безопаснее.

Распространенные ошибки при подключении

Подключение защиты — задача несложная. Однако требуются минимальные навыки в электрике и понимание принципов работы УЗО, автоматов и прочего щитового оборудования. Наиболее распространенные ошибки таковы:

  1. Для подключения водонагревателя недостаточно одного автомата или УЗО. Данные защитные приборы имеют идентичный корпус, но выполняют разные задачи. Всегда необходимы оба устройства защиты.
  2. Рабочий ток устройства защитного отключения подбирается или равным току автомата, или незначительно больше него. Если автоматический выключатель в линии водонагревателя рассчитан на 16 А, то УЗО должно иметь аналогичный ампераж.
  3. Недопустимо соединение заземляющего и нулевого проводника после УЗО. В противном случае возможны ложные срабатывания защиты.
  4. Нельзя устанавливать УЗО, розетки и прочие электрические аппараты под водонагревателем. При протечке вода с котла попадет на электрическое оборудование, что приведет к замыканию, возгоранию или травме.
  5. Выбирать УЗО по характеристикам должен электрик, а не продавец электротоваров. Если приобрести защитное устройство со слишком малым током утечки, оно будет срабатывать без причины. Если со слишком большим, то вообще не сработает.

Нельзя устанавливать розетку под водонагревателем

Как подключить дифавтомат

Схема подсоединения дифференциального автомата довольно просто читается любым человеком с электротехническим образованием. Эта схема практически не отличается от способа подключения других устройств, которые устанавливаются в распределительной аппаратуре. Дифференциальный автомат должен быть правильно подсоединен к нулю и фазным проводам лишь той линии, которую он должен будет защищать.

Схема подключения вводного дифавтомата

Стоит рассмотреть несколько популярных способов подключения дифавтоматов. Один из них принято называть «вводной автомат», потому что устройство устанавливается в распределительном щите на вводном кабеле и выполняет защиту совершенно всех цепей в этой сети.

Дифференциальный автомат для подобной схемы необходимо выбирать очень внимательно, учитывая максимальную рабочую мощность и другие характеристики электрической сети. Основными преимуществами данного метода защиты являются:

  • довольно небольшая цена одного устройства;
  • хорошая компактность дифавтомата.

А также стоит упомянуть про такие недостатки дифференциального автомата:

  • при возникновении поломки выключается подача напряжения на все помещение;
  • процесс ремонта займет большое количество времени, потому что тяжело определить точное место поломки и причину отключения.

Схема подключения отдельного дифавтомата

Следующий способ считается оптимальным. Дифавтомат нужно поставить перед каждой группой потребителей электрической энергии. К примеру, дифференциальные автоматы ставятся на освещение, водонагревательный бак и розетки. Такой способ является наиболее безопасным для защиты устройств и человека.

При сборке подобной схемы необходимо установить общий дифавтомат с большими рабочими характеристиками, чем у отдельных устройств. Например, когда отдельные устройства рассчитаны на утечку тока 30 миллиампер, то у общего автомата это значение обязано быть не менее 100 миллиампер. В случае если эти дифавтоматы будут совершенно одинаковыми, то при поломке в одной группе, сразу сработает основной и групповой автомат. Это способно привести к выключению всей электрической сети. Чтобы этого не произошло, стоит поставить устройство селективного типа. Он срабатывает с маленькой задержкой, поэтому появляется возможность организации последовательного выключения дифавтоматов.

Главные достоинства данного способа такие:

  • наиболее высокий уровень защиты;
  • при выключении становится понятно, на какой группе электрической сети произошла поломка.

Недостатки этой схемы такие:

  • высокая цена комплекта дифференциальных автоматов;
  • устройства занимают много места в распределительном щите;
  • установка автоматов представляет большую сложность.

Схема подключения дифавтомата без использования заземления

Раньше практически все здания оборудовались заземлением. Для этого от дома к земле отводился специализированный контур, к которому подсоединялись все крупные элементы электрической сети. Сейчас технологии строительства редко предполагают присутствие в здании системы заземления. В этом случае установка дифференциального автомата считается не только рекомендацией, но и требованием по электрической безопасности

Дифавтомат будет являться заземляющим устройством, что очень важно для обеспечения защиты от большой утечки тока

Как работает УЗО и в чём его необходимость?

Во-первых, надо понимать разницу между УЗО и автоматическими выключателями.

Автомат является основной защитой питающей сети. В случае возникновения сверхтоков в момент перегруза или короткого замыкания, коммутационный аппарат отреагирует на превышение тока и отключится, отсекая аварийный участок и спасая всю сеть от повреждения.

Основной функцией УЗО является защита не сети, а человека и реагирует это устройство на малые величины токов утечки. Каким образом это происходит?

В наших домах сейчас огромное количество различной бытовой техники, и некоторые приборы имеют достаточно большую мощность. У электрической проводки срок эксплуатации не вечный, чем дольше она находится в работе, тем больше вероятность выхода из строя изоляции. Повреждение изоляционного слоя влечёт за собой соединение проводки с землёй, в результате меняется путь движения тока, теперь он утекает на землю. И в некоторых случаях проводником для токовой утечки может стать человек.

Нагляднее про принцип работы устройства на видео:

Современные стиральные машины и водонагреватели считаются техникой с повышенным классом энергопотребления. Максимальную мощность они берут в тот период, когда работает ТЭН и происходит нагрев воды (порядка 3-3,5 кВт). Для электрической проводки это очень большая нагрузка, которая может вызывать преждевременное старение изоляции.

Предположим, в стиральной машине произошёл пробой изоляционного слоя, в результате чего корпус оказался под напряжением. Прикоснувшись к машинке, человек может попасть под действие электричества.

Чтобы защитить себя от подобной ситуации, и требуется поставить УЗО для стиральной машины.

При появлении токовой утечки на землю, устройство отключится и прекратит подачу напряжения.

С потребителем УЗО подключается в одну цепь последовательно, а принцип его действия основывается на измерении разницы входной и выходной токовых величин. В идеале она должна равняться нулю, то есть, какая величина тока зашла, такая и вышла. Как только происходит утечка, на выходе будет уже другое показание, меньшее ровно на величину ушедшего по другому пути тока. Соответственно поменяется измеряемая разница. Как только токовая утечка достигнет величины, на которую рассчитано устройство, оно сразу же среагирует и отключится.

В подключении устройства особых сложностей нет. В схеме сначала идёт автоматический выключатель, после него УЗО, с выходных контактов которого провода отходят к потребителю, то есть питающей розетке на стиральную машину или бойлер.

И в заключении…

Вопрос электробезопасности всегда был и будет главным в общении с электротехникой, поэтому обратите особое внимание как на установку цепей защиты, так и на наличие остальных немаловажных вещей – наличие необходимого заземления, схемы уравнивания потенциалов, надежной электропроводки. Следует вспомнить также, что установка электрической розетки непосредственно в ванной комнате категорически запрещена

Применение УЗО по номиналами тока утечки

Защита от поражения эл. током и возгоранияУниверсал., защита от поражения током и возгоранияТолько защита от возгоранияТолько защита от возгорания

Применение УЗО по номиналами рабочего тока

УЗО 30мАУЗО 100мАУЗО 300мА
Суммарная мощность нагрузки до 2,2кВтУЗО 10А
Суммарная мощность нагрузки до 3,5кВтУЗО 16А
Суммарная мощность нагрузки до 5,5кВтУЗО 25А
Суммарная мощность нагрузки до 7кВтУЗО 32А
Суммарная мощность нагрузки до 8,8кВтУЗО 40А
УЗО 80АУЗО 80А 100мА
УЗО 100А

Пример выбора УЗО

В качестве примера использования таблицы выбора УЗО, можно попробовать выбрать защитное УЗО для стиральной машины. Электрическое питание бытовой стиральной машины обычно осуществляется по однофазной схеме, с применением двухпроводной или трехпроводной электропроводки. Исходя из однофазности электропитания, использовать трехфазное УЗО и выбирать из УЗО четырехполюсных нет необходимости и вполне достаточно однофазного, двухполюсного УЗО, в связи с чем рассматриваем только таблицу выбора двухполюсных модульных УЗО. Так как стиральная машина является достаточно сложным бытовым устройством, в котором применяется одновременно и вода и электричество, а часто она и устанавливается в опасное, с точки зрения электропоражения помещение, то основной целью применения УЗО является обеспечение защиты человека от поражения током. Иными словами, с точки зрения электробезопасности, основной функцией УЗО, выбираемого для стиральной машины является защита от пораженияя электричеством. В связи с этим, можно использовать как УЗО 10мА, что предпочтительнее или универсальное УЗО 30мА, которое так же защищает от поражения электричеством, но допускает более высокий ток утечки, что, однако, приводит к более сильному удару током, чем при выборе 10мА УЗО. Выбор УЗО с током утечки 100мА и 300мА не позволит обеспечить защиту от поражения током, в связи с чем, УЗО с такими номиналами не рассматриваются для подключения стиралки.Мощность стиральной машины можно определить, заглянув в её технический паспорт, для примера предположим, что её мощность составляет 4кВт, что соответствует мощности достаточно большого количества стиралок. Далее смотрим, какое из выбираемых УЗО выдерживает большую, чем 4 кВт мощность и видим, что это 5,5кВт, (так как предыдущее, с мощностью 3,5 кВт недостаточно мощное, а следущее, на 7кВт, подходит, но обладает неоправданно большим запасом по току) Таким образом УЗО, необходимое для защиты стиральной машины, должно находиться на пересечении столбцов с током утечки 10мА и 30мА со строками, в которых указана мощность больше равная 5,5кВт. Учитывая, что УЗО 10мА осуществляет наилучшую защиту от поражения током, то оставляем для рассмотрения только колонку соответсвующую току утечки в 10 мА. В область, откуда можно выбирать, попадают УЗО от УЗО 25А 10мА до УЗО 100А 10мА. Исходя из экономической целесообразности применения УЗО (чем выше рабочий ток УЗО, тем оно дороже) оптимальным выбором будет УЗО 25А 10мА. Более подробную информацию о выбранном УЗО можно посмотреть перейдя по соответствующей выбранному номиналу УЗО ссылке в таблице, где можно будет проверить правильность выбора УЗО, схемы подключения и другие технические детали и подробности, необходимые при подключении выбранного УЗО. На основании методики, описанной в вышеописанном примере выбора УЗО можно выбрать УЗО для любого другого, не слишком сложного применения, такого как защита проводки в квартире. Для этого необходимо первоначально рассчитать УЗО, а именно его параметры, подходящие для защищаемой проводки и далее, следуя методике выбора УЗО и воспользовавшись таблицей выбора УЗО, подобрать нужное УЗО с требуемыми номиналами по мощности и току утечки.

Назначение УЗО и дифавтоматов

Чтобы понять, почему именно УЗО или дифавтоматы необходимо использовать для защиты цепей ванной комнаты, необходимо знать их принцип работы и задачи, которые они призваны выполнять.

УЗО или дифавтомат, в отличие от автоматического выключателя, работает по току утечки, который возникает при нарушении внешней изоляции проводника или при возникновении проводимости материалов, которые по своим свойствам являются диэлектриками.

Как диэлектрик может проводить электричество? Такое случается, если, например, поверхность материала увлажнена или материал пористой структуры напитан влагой. А эти состояния, как раз и характерны для предметов, находящихся в ванной комнате.

Автоматические выключатели будут срабатывать только при замыкании между фазой и нулем, то есть, когда, например, вода попала в электроприбор или розетку и закоротила оба проводника. Однако для организма человека гораздо опаснее тот случай, когда возникает разность потенциалов между фазой и «землей».

Такое может случиться при пробое фазного контакта на корпус прибора, что может быть следствием проникновения воды внутрь корпуса. До момента касания корпуса человеком напряжение не возникнет. И автомат и УЗО останутся включенными.

Но при касании возникнет напряжение, и вероятность его появления увеличивается из-за того, что пол или стены в ванной комнате тоже могут быть увлажнены, что увеличивает их проводимость.

Вот в этом случае автомат, в отличие от УЗО, останется включенным, потому что проходящий через организм ток, вряд ли превысит номинальный, при котором отключается автомат.

Причины срабатывания

Технически защитные системы можно не использовать. Однако для водонагревателей они являются обязательными атрибутами. Связано это с тем, что конструкции изготавливаются из металла, а сама вода хорошо проводит ток. Использование водонагревателей без защитных систем недопустимо, так как оно может стать угрозой для жизни человека.

Отключается УЗО по нескольким основным причинам:

Повреждение изоляции ТЭНа. Именно она защищает всю систему от прохождения тока. Любой пользователь спокойно может мыть руки, не опасаясь поражения электричеством. Однако в старых или некачественных моделях водонагревателей этот элемент может повреждаться. Проверять подобные явления можно только с помощью специальных приборов.

Утечка тока. Очень часто УЗО выбивает, если поврежден кабель внутри бойлера или непосредственно сам сетевой шнур

Нужно обратить внимание на то, что это может произойти практически в любом проводе. Очень часто непосредственно кабель повреждается изнутри, после чего ток подается уже на металлический корпус

Чтобы найти причину, очень часто требуется разобрать нагреватель и проанализировать ситуацию.

  • Не работает механизм отключения. Это очень часто случается с дешевыми изделиями неизвестных фирм. Они могут просто не включаться после нескольких срабатываний.
  • Неправильное расположение УЗО. Если прибор подключить не в том месте, тогда он будет анализировать не те токи. В случае поломки нагревателя система не будет обеспечивать защиту человека от утечки тока.

Зачем водонагревателю необходимо УЗО

Электрический бойлер соединяет в себе воду и электроток, а при малейших неисправностях в водогрейном ТЭНе это прямой путь к возгоранию и электротравмам

Безопасности питания водонагревателя надо уделять особое внимание

При правильной эксплуатации этот электроприбор полностью отрабатывает свой срок службы, но если при его монтаже допущены ошибки, то могут возникнуть проблемы, приводящие к ремонту.


Человек поражается не электрическим напряжением, а током – и чем выше он в амперах, тем больший вред наносится человеческому организму, находящемуся в контакте с поломавшимся водонагревателем (+)

Главное предназначение УЗО – разрыв цепи питания электроустановки (ее защитное отключение от сети) при возникновении тока утечки. С одной стороны, этот защитный выключатель предотвращает поражение электротоком человека, а с другой, предупреждает перегрев жил проводов.

Если ТЭН или подходящий к нему кабель вдруг повредились, то конденсат снаружи и вода внутри бойлера превращаются в естественный токопроводящий элемент, и при соприкосновении с ними либо корпусом водонагревателя человека бьет током утечки.

Как следствие – неприятные ощущения, аритмия сердца и возможный летальный исход. Все зависит от силы воздействующего электротока в амперах.


УЗО разрывает цепь в случае обрыва нулевого защитного провода, снижения уровня изоляции и малого значения тока замыкания – причем, в отличие от иных защитных автоматов, срабатывание происходит значительно быстрее (в пределах нескольких миллисекунд)

При появлении в контуре мощного тока утечки провода начинают работать на запредельных режимах. Но сечение жил просто не рассчитано на такие нагрузки. В результате провод начинает сильно нагреваться, прожигая изоляцию. А это неизбежно ведет к повышению риска возникновения в доме пожара.

Таким образом, без УЗО подключать к электросети водонагреватель не рекомендуется.

Самыми распространенными ситуациями срабатывания УЗО являются:

  • повреждение провода и замыкание оголенной жилы на корпус бойлера;
  • повреждение слоя изоляции в трубчатом электронагревательном элементе;
  • неправильный подбор параметров защитного устройства;
  • неправильная схема подключения водонагревателя к электропитанию;
  • неисправность самого прибора защиты от тока утечки.

Во всех этих случаях при отсутствии УЗО прикосновение человека к корпусу водонагревателя или нагретой в нем воде чревато серьезной травмой.

Оцените статью:

УЗО для водонагревателя. Как подключить устройство защитного отключения

Домашний уют 7 февраля 2018

Требования электрической безопасности, как для бытовой сети, так и для квартиры или частного дома, требуют подсоединения и монтажа минимум двух вариантов основной защиты.

Первый - это автоматические выключатели, защищающие электрическую сеть от перепадов напряжения и коротких замыканий.

Второй - УЗО (устройство защитного отключения). Оно защищает человека при утечке тока или при прикосновении к токоведущим частям. Наиболее актуальна такая защита во влажных помещения, таких как ванная комната.

Отличие УЗО от автоматического выключателя

Ошибочно считать, что УЗО и автоматический выключатель (автомат) выполняют одинаковые функции. Автомат служит основной защитой электрической сети. При перегрузке или при коротком замыкании, он реагирует на превышение параметров допустимого тока и отключит питание, отсекая таким образом аварийную линию от основной сети.

УЗО, в отличие от автомата, стоит на страже жизни человека, а не сети, реагируя даже на самые слабые токи.

Принцип работы УЗО

Людьми постоянно используется большое количество разнообразной бытовой техники, порой довольно большой мощности. Электрическая проводка имеет срок службы и со временем наступает момент, когда старые провода не в состоянии выдерживать напряжение. В результате повреждается слой изоляции на проводах и проводка вступает в контакт с землей. Ток меняет направление движения и теперь его часть уходит в землю. Для человека смертельно опасно случайно оказаться на пути таких утечек.

Если подобная ситуация возникнет в проводке водонагревателя, то прикоснувшись к его корпусу велика вероятность получения потребителем серьезной травмы, вплоть до смертельного исхода. Для защиты от таких воздействий и применяются УЗО. Некоторые производители иногда выпускают свои приборы уже со встроенными УЗО для водонагревателя. Термекс, например, предлагает УЗО в комплекте со шнуром для подключения прибора.

Устройство мгновенно прекратит подачу тока, как только обнаружит утечку на землю. Быстрая реакция прибора объясняется тем, что оно постоянно сравнивает разницу между токовыми величинами на входе и выходе. В нормальной ситуации она должна быть равна нулю. Если же имеется утечка тока, то и показания будут различаться. Поскольку каждое УЗО рассчитано на определенную величину срабатывания, как-только разница показаний достигнет паспортного значения, устройство отключит проблемный прибор от сети.

Подключение защитного устройства

При подключении УЗО обычно проблем не возникает. Вначале к сети подключается автоматический выключатель, затем УЗО для водонагревателя, и уже от его выходных контактов отводятся провода на розетку, к которой затем подключается водонагреватель или другой бытовой прибор.

Для того, чтобы не монтировать два аппарата, удобно использовать один, который уже содержит в себе и УЗО и автомат. Такое комбинированное устройство имеет название дифференциальный автомат и широко применяется в бытовой электросети.

Единственным недостатком дифференциального автомата является его высокая стоимость. Этим объясняется то, что многие по-прежнему пользуются двумя поставленными последовательно устройствами (автомат и УЗО).

Однако в случае, когда в распоряжении потребителя находится много различных бытовых приборов, которые требуют установки защиты, рациональней использовать один дифавтомат, например, на нагреватель воды, стиральную машинку, котел и прочее. Такое оборудование не перегрузит электрический щиток, и в нем хватит места для всех необходимых автоматов.

Параметры и характеристики УЗО

Для выбора необходимого УЗО для водонагревателя следует принять во внимание все характеристики этого устройства, а именно:

  • Величина номинального тока - отражает величину тока, которая допускается для прохождения через УЗО в процессе его работы и измеряется в амперах. Стандартные номиналы: 6, 10, 16, 20, 32, 40, 50, 63 А.
  • Времятоковая составляющая - отражает зависимость скорости (времени) срабатывания УЗО от величины утечки.
  • Номинальный дифференциальный ток - величина, на которую УЗО среагирует и отключит потребителя. Стандартный ряд: 10, 30, 100, 300, 500 мА.
  • Номинальная способность отключаться - максимальный показатель тока при коротком замыкании, который устройство способно отключить и при этом продолжить работать.
  • Диапазон температур - обычно от 20 до 45 градусов.

Указанные параметры всегда указаны либо на корпусе УЗО, либо в его паспорте. Помимо прочего, на корпусе расположена схема подключения, тип комбинированного УЗО (электромеханическое или электронное) и его величина частоты номиналом, обычно, 50 Гц. С этими данными обязательно следует ознакомиться перед тем, как подключить УЗО к водонагревателю.

Разновидности УЗО

Устройства защиты выпускаются трех типов, различающихся по форме токовой утечки, которую они способны пресечь:

  • "А" - синусоидальная и пульсирующая форма
  • "АС" - переменная синусоидальная утечка
  • "В" - переменная синусоидальная, выпрямленная и постоянная пульсирующая утечка

Выбор устройства защиты

Необходимое для подключения водонагревателя УЗО подбирается исходя из всех его показателей. При этом обязательно следует учитывать и условия, в которых находится бойлер. Удобен в использовании шнур с УЗО для водонагревателя. Таким образом прибор подключается просто в розетку, при этом УЗО уже вмонтировано в кабель.

Рекомендуется применять УЗО типа "А". Это обусловлено тем, что хотя по отечественной сети проходит синусоидальный ток, зачастую применяемая бытовая техника имеет специальные электронные блоки на полупроводниках. Благодаря этому, синусоидальный ток преобразуется в импульсный, а менее дорогое устройство типа "АС" с ним просто не справится и не отключит прибор вовремя.

При выборе УЗО для водонагревателя необходимо внимательно изучить паспорт бойлера. Часто производители указывают, какие именно устройства рекомендуется использовать с их приборами. Обычно фигурирует тип "А".

Неисправности УЗО

Бывают случаи, когда УЗО, при подключении через него нагревателя воды, отключается. Это происходит по причине:

  • водонагреватель неисправен;
  • дифавтомат или УЗО не соответствуют существующим параметрам сети;
  • короткое замыкание в кабеле питания;
  • поврежден блок питания, либо ТЭН;
  • монтаж защитного устройства произведен с ошибками;
  • в сети произошли перепады напряжения или утечки тока.

Установка УЗО для водонагревателя надолго защитит прибор от возгорания и перепадов напряжения, а также убережет находящихся рядом людей от ударов электрическим током.


Источник: fb.ru

Какое узо поставить на водонагреватель

Как выбрать дифференциальный автомат для бойлера

Вы опять сидите без горячей воды, потому что ваше коммунальное предприятие в очередной раз чинит теплотрассы, или уже второй месяц проводит «профилактику» для подготовки труб к отопительному сезону? Бойлер — выход из ситуации для многих, особенно для дачников. Ассортимент бойлеров огромен — можно выбрать по дизайну, цвету, и цене.

Но помните, что правильное подключение играет не меньшую роль, чем покупка самого нагревательного оборудования. О том как правильно подключить нам объяснили в интернет-магазине, который уже более 12 лет работает в сфере электротехнических товаров — «АксиомПлюс».

.
1. Обязательно (!) устанавливайте дифавтомат для бойлера.

2. Подключение бойлера «ответвлением» или «через отдельную линию».
3. Как выбрать защиту для бойлера — или правильно сказать «от бойлера».
4. Правильно выбранный номинальный ток — залог надежной работы.
5. И последнее, на что стоит обратить внимание — производители.

-версия статьи

Подключение бойлера через дифференциальный автомат

Обязательно (!) устанавливайте дифавтомат для бойлера

Для этого есть ряд причин:

  1. Стальной бак корпуса — отличный проводник тока;
  2. Вода тоже проводник;
  3. Магниевый анод (металлический штырь с нанесенным на него слоем в 10-15 мм магниевого сплава) — защищает внутреннюю часть бойлера от коррозии, но улучшает проводимость тока;
  4. Накопление статического электричества;
  5. При длительном сроке эксплуатации может возникать коррозия, которая часто становится причиной утечки дифференциального тока.

Поэтому устанавливайте бойлер в недоступном для детей месте — не нужно лишний раз прикасаться к корпусу или вводить настройки. Следите за правильно выполненным заземлением и установкой дифференциального автомата, который защитит от «ударов» электрическим током, предотвратит пожар и защитит оборудование от короткого замыкания.

Подключение бойлера «ответвлением» или «через отдельную линию»

Для бойлера рекомендуется прокладывать отдельную линию и подключать его только в розетку с заземлением (по ссылкам можно узнать → как установить розетку и → сделать заземление в частном доме и → сделать заземление в многоквартирном доме).

Для такой прокладки вам придется потратиться на кабель и отдельный дифавтомат (по ссылке можно узнать → как делать проводку в доме). Но если вы подключите водонагреватель как обычный электроприбор, то в случае перехода в аварийный режим обесточится вся квартира.

Приготовьтесь к тому, что вам придётся сидеть в темноте, пока не найдёте причину аварии.

Но вы же устанавливаете водонагреватель для того чтобы свести к минимуму неудобства и обеспечить комфорт всем домочадцам, а не создавать дополнительные проблемы? Поэтому, отдельная линия для него — правильное решение. Если у бойлера нет встроенного УЗО, то и подавно.

Рекомендую:  Как правильно и лучше провести проводку в смотровую яму гаража?

Как выбрать защиту для бойлера — или, правильно сказать, «от бойлера»

Дифференциальный автомат — это два устройства в одном: УЗО и автоматический выключатель, и каждый имеет свои особенности. В УЗО главное правильно подобрать ток утечки.

Проследите, чтобы устройства располагались по принципу селективности — характеристики шли по возрастающей со стороны автомата бойлера.

Тогда при аварии сработает то УЗО, которое ближе к месту утечки, а не вводное, и отключит только одну линию, а не обесточит весь дом. Для бойлера достаточно выбрать устройство дифзащиты с ΔI 30мА.

Скорость срабатывания — характеристика расцепления, бывает трёх видов:

    • В — от 3 до 5×In — мгновенное срабатывание, подходит для бытовой техники без пусковых токов.
    • С — от 5 до 10×In — имеет небольшую задержку срабатывания. Для оборудования с пусковыми токами.
    • D — от 10 до 20×In — большая задержка, предназначено для мощного промышленного оборудования.

Для бойлеров выбирайте характеристику расцепителя В — этого вполне достаточно.
Тип механизма предпочтительно выбирать электромеханический (дифференциальный автомат продолжает функционировать даже при обрыве нулевого провода) с типом А (чувствительный к синусоидальному переменному и постоянному току) или AC (переменному току).

Правильно выбранный номинальный ток — залог надежной работы

Существует миф, что нужно выбирать автоматические выключатели и дифавтоматы с большим запасом по номинальному току — мол, так надежнее, не будет перегруза и ложных срабатываний. И часто покупают для маломощных устройств автоматы на 32 А или на 40 А.

Посмотрите на мощность вашего бойлера и выбирайте дифавтомат с номиналом в большую сторону. Но смотрите, чтобы запас не превышал 20%. Это важно, ведь при большом перевесе по номинальному току защита будет медленнее срабатывать (долго нагревается тепловой расцепитель).

При КЗ, где уровень тока превышает в десятки раз допустимый, долгое срабатывание может иметь плачевные последствия.

Бойлеры не отличаются особой мощностью. Максимальная сила тока бытовой техники (которая встречалась нам) это 12 А. Поэтому дифференциального автомата с номинальным током в 20 А (ну максимум 25 А) будет достаточно для любого бытового бойлера. Но смотрите по вашему нагревательному оборудованию — помните про допустимый запас.

И последнее, на что стоит обратить внимание — производители

Настоятельно не рекомендуем покупать дешевую китайскую продукцию. Дифавтомат призван защищать не только оборудование, но и вашу жизнь, поэтому можно заплатить больше, и при этом спать спокойно, зная, что защита сработает в нужный момент и прослужит более 20 лет.

Рекомендуем выбирать что то из дифов Legrand, Hager, Eaton (Moeller), ABB, аргументируем это европейским качеством.

Рекомендую:  Минимализм в ванной комнате

Чтобы долго не искать, дифференциальные автоматы по магазинам, вы можете отобрать их по всем характеристикам в «АксиомПлюс». Вам не понадобится много времени, ведь вы уже знаете все нужные параметры.

Подготовлено при информационной поддержке «АксиомПлюс».

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Источник: https://chonemuzhik.ru/kak-vybrat-differencialnyj-avtomat-dlya-bojlera.html

Как подключить водонагреватель к электричеству — ошибки, выбор кабеля, розетки, автоматов

Для комфортного проживания в доме, когда хочется постоянно пользоваться горячей водой, а не зависеть от ремонтного графика монополистов, способных отключить эту воду на неизвестное количество дней, многие задумываются о приобретении бойлера.

Чаще всего выбор падает в сторону накопительного водонагревателя. Они бывают разных фирм Аристон, Дражице, Бакси и т.д., форм и конструкций — плоскими, цилиндрическими или вытянутыми.

Монтаж труб холодной и горячей воды у них может и отличаться, однако подключаются в сеть 220В они все однотипно.

Многие ошибочно полагают, для того чтобы подключить бойлер, достаточно воткнуть вилку в розетку и о большем не беспокоиться. Однако забывают, что именно в бойлере, в случае нарушения изоляции, через воду может произойти непосредственный контакт электричества с человеком.
На что следует обратить особое внимание при подключении бойлера:

  • выбор сечения питающего кабеля (зависит от мощности бойлера)
  • выбор автоматического выключателя для питания эл.сети бойлера

При ремонте в новых квартирах, на бойлер обычно проводят отдельную проводку непосредственно от щитка. Если же вы хотите подключить бойлер к старой общей проводке, на которой уже подключено несколько розеток, обязательно убедитесь, что она выдержит мощность бойлера.

В большинстве случаев, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением не менее 2,5мм2.

Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).

При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье “Розетка в ванной комнате – 5 правил размещения”.

А еще у тех водонагревателей, что изначально идут с вилками в комплекте, если их отрезать, иногда можно лишиться гарантии. Поэтому читайте инструкцию.

Если в ней написано, что данный бойлер можно подключать двумя способами

  • и через штатный шнур питания

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

В питающей линии бойлера обязательна установка УЗО – устройства защитного отключения. Его по току выбирайте на один порядок выше, чем ток автомата.

Ток утечки для УЗО – 10мА или 30мА.

Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека:

Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага.

Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.

Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.

Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.

При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими:

При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант ~ 500кОм.

Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.

Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.

Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 причин и что делать?”

А что делать, если вы не специалист в электричестве и сами не можете или не хотите лезть в электрощиток, дабы смонтировать там все требуемые аппараты защиты. Но при этом обезопасить себя все равно нужно.

Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера.

Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вместе призваны дополнять друг друга.

В случае утечки тока на бойлере без заземления, аппарат защиты отработает лишь тогда, когда вы непосредственно прикоснетесь к баку или к воде из него (при включенных ТЭНах).
А если есть заземляющий проводник, то УЗО отработает сразу после подачи напряжения на титан, не дожидаясь вашего касания. Вот и вся разница.

Схема подключения бойлера через розетку:

Электрическая схема водонагревателя:

Условная схема без розетки напрямую с щитка:

  • установка розетки непосредственно под самим бойлером

Делать этого категорически нельзя. Розетки должны быть вынесены в сторону от нагревательного прибора и размещены выше смесителей. Не забывайте о предохранительном клапане и возможных протечках.

Клапан сработает как последняя ступень защиты, если термостат отказал. Кстати термостат нужно проверять в первую очередь, когда лампочка на панели не светится, и тэны не греют. Смотрите в каком положении кнопочка на элементе, она может быть “выбита”.

  • частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает

Если его мощность достигает 3,5кВт, то при таком разрыве контактов может возникнуть искрение, с образование дуги. А так как ванная это помещение с повышенной влажностью, последствия могут быть не предсказуемыми.
Поэтому всегда, прежде чем вытащить вилку отключайте нагрузку штатными приборами управления на самом бойлере.

  • нельзя включать в сеть пустой бойлер без воды

ТЭН который установлен внутри, требует водяного охлаждения. Без него он попросту перегорит и выйдет из строя. Поэтому перед каждым включением проверяйте наличие воды в бойлере.

И вообще не рекомендуется держать титан без воды. Это уменьшает срок его службы. В полном баке содержится меньше кислорода, а соответственно и риск коррозии уменьшается.

Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.

  • подключение водонагревателя только через УЗО, либо только через автомат

Эти два аппарата защиты должны дублировать друг друга. УЗО защищает от тока утечки, а простой автомат от перегрузки и коротких замыканий.

Если позволяет бюджет, то вместо этих двух защитных элементов можно установить один дифф.автомат, он заменит оба прибора.

Источник: https://domikelectrica.ru/kak-podklyuchit-vodonagrevatel-k-elektrichestvu/

Узо для водонагревателя: как его поставить на бойлер — схема подключения

Водонагреватели различного рода являются источником опасности. Для защиты от поражения током применяется УЗО для бойлера. Это устройство разрывает цепь при обнаружении утечки тока.

Принцип работы

Принцип действия УЗО очень прост. Оно включает в себя сердечник с двумя обмотками и представляет собой на самом деле небольшой трансформатор. Количество витков в обмотке, материал и поперечное сечение провода одинаковы, т.е. физические и электрические свойства обмоток одинаковы.

В этом случае ток течет через одну обмотку в одном направлении, запитывая приборы в комнате, а затем течет в другом направлении к другому.

Независимо от того, насколько обширна сеть, в результате этого проводка в комнате должна иметь одинаковый общий ток на входе и выходе — это уже аксиома (закон Килхофера).

Принцип действия

Два магнитных поля, создаваемых каждой обмоткой, компенсируются, поэтому общее магнитное поле стремится к нулю. При утечке общий ток на входе и выходе из комнаты будет разным, баланс магнитного поля в сердечнике будет нарушен, и появится доминирующее поле от входящего тока. В результате сработает механическая часть, которая отключит питание помещения.

Устройство

Характеристики

Чтобы определить, какое УЗО установить нужно ознакомиться с основными параметрами и характеристиками оборудования:

  • Двухполюсное (рабочее напряжение 220 В) или четырехполюсное устройство (380 В), в зависимости от сети (однофазная или трехфазная), в которой будет установлен диавтомат.
  • Номинальная сила заряда. Это ток (в амперах), который может протекать через устройство в течение длительного времени. Стандартный диапазон составляет: 6, 10, 16, 20, 32, 40, 50, 63А.
  • Временная характеристика тока («B», «C» или «D»), которая указывает зависимость времени отклика.
  • Номинальный дифференциальный ток. Это величина утечки тока, на которую диавтомат будет реагировать и отключаться. Существует также стандартная серия дифференциальных токов −10, 30, 100, 300, 500 мА.
  • Номинальная отключающая способность. Этот параметр представляет максимальное значение тока короткого замыкания, которое дифференциальный автоматический выключатель может выдержать и остаться в работе.
  • Температурный диапазон. Обычно он составляет от −20 градусов до + 45.

Применение УЗО для ванной

Данное устройство особенно пригодится в ванной на водонагревателях и стиральных машинах, так как именно там велик шанс контакта электричества с водой.

УЗО для водонагревателя

Рабочий ток прибора определяет максимально допустимую нагрузку в цепи, которая будет проходить через него. Он должен соответствовать мощности водонагревателя. Например, если котел потребляет до 2,3 кВт, номинальная сила заряда прибора должен составлять 10 А. Для нагревателя мощностью 5,5-7 кВт требуется оборудование на 32 А.

Важно! Рекомендуется устанавливать УЗО непосредственно рядом с бойлером, чтобы исключить влияние второго параметра в расчете.

Защитные устройства, которые могут быть рассмотрены по форме и размеру, могут быть установлены на DIN-рейке панели и могут быть установлены как единое целое с вилкой в ​​обычной розетке.

Некоторые модели водонагревателей продаются изначально с УЗО, встроенным в кабель.

Все параметры этого типа защиты были предварительно рассчитаны для конкретного котла, просто подключите его к электрической розетке.

Если нет навыков для установки и монтажа, можно использовать УЗО в виде адаптера к розетке — нет никаких проблем с подключением водонагревателя, просто необходимо подобрать параметры защитного блока.

Другим моментом при выборе УЗО является то, что присутствует практически во всем электрическом оборудовании — естественная утечка электрического тока. Эта характеристика должна быть указана в техническом паспорте водонагревателя. Номинальные параметры защитного оборудования должны быть как минимум в три раза выше, чем эти данные, в противном случае будут ложные срабатывания.

Лучшие производители УЗО для бойлеров включают в себя:

  • Швеция-Швейцария ABB.
  • Франция «Легран» и «Шнайдер Электрик».
  • «Сименс» и«AEG» из Германии.
  • Российские KEAZ, IEK и DEKraft.

Схема подключения УЗО к водонагревателю

Схемы для различных условий использования будут отличаться.

Однофазное сетевое включение

Предполагается, что УЗО установлена ​​в замкнутом контуре цепи управления, а фазовая и нейтральная линии соединяются в соответствии с маркировкой на контактах УЗО. Стоит отметить, что номинальный рабочий ток УЗО должен быть больше, чем ток отключения устройства.

Схема однофазного монтажа

Схема для трех фаз

В трехфазной сети можно установить выделенное трехфазное УЗО (восьмиконтактное) или три (четырехконтактное) однофазных УЗО.

Схема для трех фаз

Схема включения УЗО в цепь с заземлением

Другой вариант подключения УЗО — использовать заземление вместо нейтрали. Магнитное поле в цепи подключения будет сбалансировано тремя равными токами.

Схема подключения УЗО с заземлением

Критерии выбора

Для выбора нужного автомата следует обратить внимание на следующие критерии:

  • Мощность устройства зависит от мощности тока в цепи. Также модель выбирается в зависимости от количества фаз в сети.
  • Сетевое напряжение. Однофазное устройство предназначено для бойлеров, работающих в сети 220 В, а сеть 380 В рассчитана на три фазы.
  • Степень защиты УЗО. Рекомендуется устройство с уровнем защиты 30 мА. Можно выбрать устройство на 10 мА, но в этом случае дома надежность не гарантируется.

Чтобы правильно выбрать устройство защитного отключения, нужно использовать буквенно-цифровые и цифровые маркеры. Для использования УЗО в частных домах или квартирах подходит оборудование с маркировкой C16 или C25.

Источник: https://rusenergetics.ru/oborudovanie/uzo-dlya-vodonagrevatelya

Как правильно подключить узо и автомат для накопительного водонагревателя? – Сайт о

Для комфортного проживания в доме, когда хочется постоянно пользоваться горячей водой, а не зависеть от ремонтного графика монополистов, способных отключить эту воду на неизвестное количество дней, многие задумываются о приобретении бойлера.

Чаще всего выбор падает в сторону накопительного водонагревателя. Они бывают разных фирм Аристон, Дражице, Бакси и т.д., форм и конструкций — плоскими, цилиндрическими или вытянутыми.

Монтаж труб холодной и горячей воды у них может и отличаться, однако подключаются в сеть 220В они все однотипно.

Многие ошибочно полагают, для того чтобы подключить бойлер, достаточно воткнуть вилку в розетку и о большем не беспокоиться. Однако забывают, что именно в бойлере, в случае нарушения изоляции, через воду может произойти непосредственный контакт электричества с человеком. На что следует обратить особое внимание при подключении бойлера:

  • выбор сечения питающего кабеля (зависит от мощности бойлера)
  • выбор автоматического выключателя для питания эл.сети бойлера

При ремонте в новых квартирах, на бойлер обычно проводят отдельную проводку непосредственно от щитка. Если же вы хотите подключить бойлер к старой общей проводке, на которой уже подключено несколько розеток, обязательно убедитесь, что она выдержит мощность бойлера.

В большинстве случаев, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением не менее 2,5мм2.

Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).

При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье «Розетка в ванной комнате — 5 правил размещения».

А еще у тех водонагревателей, что изначально идут с вилками в комплекте, если их отрезать, иногда можно лишиться гарантии. Поэтому читайте инструкцию.

Если в ней написано, что данный бойлер можно подключать двумя способами

  • и через штатный шнур питания

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

В питающей линии бойлера обязательна установка УЗО — устройства защитного отключения. Его по току выбирайте на один порядок выше, чем ток автомата.

Ток утечки для УЗО – 10мА или 30мА.

Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека:

Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага.

Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.

  • Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.
  • Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.
  • При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими:

При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант ~ 500кОм.

Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.

Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.

Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 причин и что делать?”

А что делать, если вы не специалист в электричестве и сами не можете или не хотите лезть в электрощиток, дабы смонтировать там все требуемые аппараты защиты. Но при этом обезопасить себя все равно нужно.

Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера.

Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вместе призваны дополнять друг друга.

В случае утечки тока на бойлере без заземления, аппарат защиты отработает лишь тогда, когда вы непосредственно прикоснетесь к баку или к воде из него (при включенных ТЭНах). А если есть заземляющий проводник, то УЗО отработает сразу после подачи напряжения на титан, не дожидаясь вашего касания. Вот и вся разница.

  1. Схема подключения бойлера через розетку:
  2. Электрическая схема водонагревателя:
  3. Условная схема без розетки напрямую с щитка:
  • установка розетки непосредственно под самим бойлером

Делать этого категорически нельзя. Розетки должны быть вынесены в сторону от нагревательного прибора и размещены выше смесителей. Не забывайте о предохранительном клапане и возможных протечках.

Клапан сработает как последняя ступень защиты, если термостат отказал. Кстати термостат нужно проверять в первую очередь, когда лампочка на панели не светится, и тэны не греют. Смотрите в каком положении кнопочка на элементе, она может быть «выбита».

  • частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает

Если его мощность достигает 3,5кВт, то при таком разрыве контактов может возникнуть искрение, с образование дуги. А так как ванная это помещение с повышенной влажностью, последствия могут быть не предсказуемыми. Поэтому всегда, прежде чем вытащить вилку отключайте нагрузку штатными приборами управления на самом бойлере.

  • нельзя включать в сеть пустой бойлер без воды

ТЭН который установлен внутри, требует водяного охлаждения. Без него он попросту перегорит и выйдет из строя. Поэтому перед каждым включением проверяйте наличие воды в бойлере.

И вообще не рекомендуется держать титан без воды. Это уменьшает срок его службы. В полном баке содержится меньше кислорода, а соответственно и риск коррозии уменьшается.

Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.

  • подключение водонагревателя только через УЗО, либо только через автомат

Эти два аппарата защиты должны дублировать друг друга. УЗО защищает от тока утечки, а простой автомат от перегрузки и коротких замыканий.

Если позволяет бюджет, то вместо этих двух защитных элементов можно установить один дифф.автомат, он заменит оба прибора.

Источник:

Узо для водонагревателя, стиральной машины и другой техники в ванной комнате

Современные требования электрической безопасности для бытовой сети будь то в квартире или частном доме предусматривают монтаж и подсоединение двух основных видов защиты. Первой являются автоматические выключатели, которые защищают сеть от коротких замыканий и перегрузов.

Второй элемент – это устройство защитного отключения (УЗО), которое обеспечивает безопасность человеческой жизни от поражения электричеством в момент прикосновения к токоведущим частям или возникновении токов утечки. Особенно важна такая защита в помещениях с повышенной влажностью, то есть в ванной комнате.

Поэтому подробнее остановимся на вопросе, как выбрать УЗО для водонагревателя или стиральной машинки.

Как работает УЗО и в чём его необходимость?

Во-первых, надо понимать разницу между УЗО и автоматическими выключателями.

Автомат является основной защитой питающей сети. В случае возникновения сверхтоков в момент перегруза или короткого замыкания, коммутационный аппарат отреагирует на превышение тока и отключится, отсекая аварийный участок и спасая всю сеть от повреждения.

Основной функцией УЗО является защита не сети, а человека и реагирует это устройство на малые величины токов утечки. Каким образом это происходит?

В наших домах сейчас огромное количество различной бытовой техники, и некоторые приборы имеют достаточно большую мощность.

У электрической проводки срок эксплуатации не вечный, чем дольше она находится в работе, тем больше вероятность выхода из строя изоляции.

Повреждение изоляционного слоя влечёт за собой соединение проводки с землёй, в результате меняется путь движения тока, теперь он утекает на землю. И в некоторых случаях проводником для токовой утечки может стать человек.

Нагляднее про принцип работы устройства на видео:

Современные стиральные машины и водонагреватели считаются техникой с повышенным классом энергопотребления. Максимальную мощность они берут в тот период, когда работает ТЭН и происходит нагрев воды (порядка 3-3,5 кВт). Для электрической проводки это очень большая нагрузка, которая может вызывать преждевременное старение изоляции.

Предположим, в стиральной машине произошёл пробой изоляционного слоя, в результате чего корпус оказался под напряжением. Прикоснувшись к машинке, человек может попасть под действие электричества.

Чтобы защитить себя от подобной ситуации, и требуется поставить УЗО для стиральной машины.

При появлении токовой утечки на землю, устройство отключится и прекратит подачу напряжения.

Источник: https://orensbyt.ru/prochee/kak-pravilno-podklyuchit-uzo-i-avtomat-dlya-nakopitelnogo-vodonagrevatelya.html

Узо для водонагревателя, стиральной машины и другой техники в ванной комнате

Современные требования электрической безопасности для бытовой сети будь то в квартире или частном доме предусматривают монтаж и подсоединение двух основных видов защиты. Первой являются автоматические выключатели, которые защищают сеть от коротких замыканий и перегрузов.

Второй элемент – это устройство защитного отключения (УЗО), которое обеспечивает безопасность человеческой жизни от поражения электричеством в момент прикосновения к токоведущим частям или возникновении токов утечки. Особенно важна такая защита в помещениях с повышенной влажностью, то есть в ванной комнате.

Поэтому подробнее остановимся на вопросе, как выбрать УЗО для водонагревателя или стиральной машинки.

Особенности применения дифавтоматов

Чтобы не монтировать по отдельности УЗО и автомат для стиральной машины или для бойлера, можно эти два коммутационных аппарата заменить одним устройством. Это весьма популярный, получивший широкое применение в электрической бытовой сети дифференциальный автомат.

Устройство является комбинированным в одном корпусе и совмещающим защитное действие и УЗО, и автомата.

Дифавтомат имеет один недостаток, это высокая цена. Именно поэтому многие предпочитают ему два поставленных последовательно коммутационных аппарата (УЗО и обычный автоматический выключатель).

Но стоит только представить, сколько понадобится автоматов и УЗО для ванной, если у некоторых там располагаются и стиральная машинка, и водонагреватель, и электрический котёл. А в частных домах зачастую помещение является смежным с баней, где есть печь.

Какой должен быть распределительный щиток, чтобы уместить в себе такое количество автоматики. Может получиться так, что на дин-рейке не хватит места для всех устройств.

Поэтому и рекомендуется ставить на стиральную машинку, бойлер и другую бытовую технику в ванной комнате отдельный дифавтомат.

За и против УЗО или дифавтоматов на следующем видео:

Параметры и характеристики дифавтоматов

Чтобы определиться, какое УЗО устанавливать для стиральной машинки или водонагревателя, сначала ознакомьтесь с основными параметрами и характеристиками устройства:

  • В зависимости от того, в какой сети будет устанавливаться дифавтомат (однофазной или трёхфазной), выбирается двухполюсное устройство (на рабочее напряжение 220 В) либо четырёхполюсное (380 В). Обратите внимание, номинальное рабочее напряжение обязательно должно быть указано на корпусе устройства.
  • Номинальный ток. Это величина тока, измеряемая в амперах, которая может проходить через коммутационный аппарат в течение длительного времени его работы. Стандартный ряд номинальных токов выглядит следующим образом: 6, 10, 16, 20, 32, 40, 50, 63 А.
  • Время-токовая характеристика («В», «С» или «D»), этот параметр выражает зависимость времени срабатывания автомата от протекающего по нему тока.
  • Номинальный дифференциальный ток. Это величина токовой утечки, на которую отреагирует дифавтомат и отключится. Также существует стандартный ряд дифференциального тока – 10, 30, 100, 300, 500 мА.
  • Номинальная способность отключения. Этот параметр представляет собой максимальную величину тока короткого замыкания, которую дифференциальный автомат способен отключать и оставаться после этого в рабочем состоянии.
  • Температурный диапазон. Он, как правило, варьируется от – 20 градусов до + 45.

Все эти параметры указаны на корпусе устройства.

Там вы найдёте схему подключения, величину номинальной частоты электросети (50 Гц), тип встроенного УЗО (электронное или электромеханическое).

Также дифференциальные автоматы бывают трёх типов в зависимости от формы токовой утечки, на которую они реагируют:

  • «А» – для переменной синусоидальной и постоянной пульсирующей форм тока.
  • «АС» – для переменной синусоидальной токовой утечки.
  • «В» – для переменной синусоидальной, постоянной пульсирующей и выпрямленной форм токовой утечки.

Выбор устройства защиты

На основании вышеприведенных характеристик выбирается УЗО, но не забудьте учесть условия ванной комнаты (повышенную влажность).

Отдавайте предпочтение устройствам типа «А», которое реагирует на переменный и постоянный ток.

Несмотря на то, что в нашей электросети протекает синусоидальный переменный ток, современная бытовая техника оборудована специальными блоками питания на электронных полупроводниковых элементах.

За счёт этого синусоида переменного тока в блоке питания преобразуется в импульсный полупериод. И если утечка будет именно такого характера, то более дешёвое устройство типа «АС» не отреагирует на неё и не сработает.

Внимательно рассмотрите паспорта на стиральную машину и водонагреватель, когда соберётесь покупать УЗО.

Именно для техники, устанавливаемой в ванную комнату, производители указывают тип нужного устройства, чаще всего это «А».

Некоторые дифференциальные автоматы имеют в конструктивном исполнении дополнительный блок, с помощью которого происходит отключение потребителей при обрыве в сети нулевого провода.

Для бытовой техники в ванных комнатах рекомендуется устанавливать УЗО с номинальным дифференциальным током 10 мА. По параметру время-токовой характеристики предпочтителен тип «С».

Если не уверены в том, что сможете самостоятельно выбрать защитное устройство, то отправляйтесь за покупкой в торговые сети, которые имеют хорошую репутацию. Квалифицированные продавцы-консультанты окажут вам необходимую помощь, подскажут какому заводу-изготовителю отдать предпочтение, подберут подходящее устройство согласно вашим финансовым возможностям.

Неисправности

Нередки случаи, когда УЗО при включении водонагревателя или стиральной машинки отключается. На это есть ряд причин:

  • неисправен сам водонагреватель или машинка;
  • установленные УЗО или дифавтомат не соответствуют параметрам электрической сети;
  • произошло короткое замыкание в шнуре питания;
  • повреждён двигатель, блок питания либо ТЭН;
  • монтаж УЗО для стиральной машинки или водонагревателя был произведён с ошибками;
  • в электросети произошли скачки напряжения или токовые утечки.

Пример поиска и устранения одной из неисправностей, при которой выбивает УЗО водонагревателя, на видео:

Если вы правильно выберете и установите УЗО на бойлер и стиральную машину, то надолго обеспечите работоспособность техники во время стирки и нагрева воды, убережёте от токовых утечек и возгораний. А самое главное обезопасите людей от попадания под действие электричества. Поэтому подумайте о защите заранее, чтобы потом не пришлось устранять последствия.

Источник: https://YaElectrik.ru/jelektroshhitok/uzo-dlya-vodonagrevatelya

УЗО для водонагревателя. Узнаем как подключить устройство защитного отключения

Требования электрической безопасности, как для бытовой сети, так и для квартиры или частного дома, требуют подсоединения и монтажа минимум двух вариантов основной защиты.

Первый - это автоматические выключатели, защищающие электрическую сеть от перепадов напряжения и коротких замыканий.

Второй - УЗО (устройство защитного отключения). Оно защищает человека при утечке тока или при прикосновении к токоведущим частям. Наиболее актуальна такая защита во влажных помещения, таких как ванная комната.

Отличие УЗО от автоматического выключателя

Ошибочно считать, что УЗО и автоматический выключатель (автомат) выполняют одинаковые функции. Автомат служит основной защитой электрической сети. При перегрузке или при коротком замыкании, он реагирует на превышение параметров допустимого тока и отключит питание, отсекая таким образом аварийную линию от основной сети.

УЗО, в отличие от автомата, стоит на страже жизни человека, а не сети, реагируя даже на самые слабые токи.

Принцип работы УЗО

Людьми постоянно используется большое количество разнообразной бытовой техники, порой довольно большой мощности. Электрическая проводка имеет срок службы и со временем наступает момент, когда старые провода не в состоянии выдерживать напряжение. В результате повреждается слой изоляции на проводах и проводка вступает в контакт с землей. Ток меняет направление движения и теперь его часть уходит в землю. Для человека смертельно опасно случайно оказаться на пути таких утечек.

Если подобная ситуация возникнет в проводке водонагревателя, то прикоснувшись к его корпусу велика вероятность получения потребителем серьезной травмы, вплоть до смертельного исхода. Для защиты от таких воздействий и применяются УЗО. Некоторые производители иногда выпускают свои приборы уже со встроенными УЗО для водонагревателя. Термекс, например, предлагает УЗО в комплекте со шнуром для подключения прибора.

Устройство мгновенно прекратит подачу тока, как только обнаружит утечку на землю. Быстрая реакция прибора объясняется тем, что оно постоянно сравнивает разницу между токовыми величинами на входе и выходе. В нормальной ситуации она должна быть равна нулю. Если же имеется утечка тока, то и показания будут различаться. Поскольку каждое УЗО рассчитано на определенную величину срабатывания, как-только разница показаний достигнет паспортного значения, устройство отключит проблемный прибор от сети.

Подключение защитного устройства

При подключении УЗО обычно проблем не возникает. Вначале к сети подключается автоматический выключатель, затем УЗО для водонагревателя, и уже от его выходных контактов отводятся провода на розетку, к которой затем подключается водонагреватель или другой бытовой прибор.

Для того, чтобы не монтировать два аппарата, удобно использовать один, который уже содержит в себе и УЗО и автомат. Такое комбинированное устройство имеет название дифференциальный автомат и широко применяется в бытовой электросети.

Единственным недостатком дифференциального автомата является его высокая стоимость. Этим объясняется то, что многие по-прежнему пользуются двумя поставленными последовательно устройствами (автомат и УЗО).

Однако в случае, когда в распоряжении потребителя находится много различных бытовых приборов, которые требуют установки защиты, рациональней использовать один дифавтомат, например, на нагреватель воды, стиральную машинку, котел и прочее. Такое оборудование не перегрузит электрический щиток, и в нем хватит места для всех необходимых автоматов.

Параметры и характеристики УЗО

Для выбора необходимого УЗО для водонагревателя следует принять во внимание все характеристики этого устройства, а именно:

  • Величина номинального тока - отражает величину тока, которая допускается для прохождения через УЗО в процессе его работы и измеряется в амперах. Стандартные номиналы: 6, 10, 16, 20, 32, 40, 50, 63 А.
  • Времятоковая составляющая - отражает зависимость скорости (времени) срабатывания УЗО от величины утечки.
  • Номинальный дифференциальный ток - величина, на которую УЗО среагирует и отключит потребителя. Стандартный ряд: 10, 30, 100, 300, 500 мА.
  • Номинальная способность отключаться - максимальный показатель тока при коротком замыкании, который устройство способно отключить и при этом продолжить работать.
  • Диапазон температур - обычно от 20 до 45 градусов.

Указанные параметры всегда указаны либо на корпусе УЗО, либо в его паспорте. Помимо прочего, на корпусе расположена схема подключения, тип комбинированного УЗО (электромеханическое или электронное) и его величина частоты номиналом, обычно, 50 Гц. С этими данными обязательно следует ознакомиться перед тем, как подключить УЗО к водонагревателю.

Разновидности УЗО

Устройства защиты выпускаются трех типов, различающихся по форме токовой утечки, которую они способны пресечь:

  • "А" - синусоидальная и пульсирующая форма
  • "АС" - переменная синусоидальная утечка
  • "В" - переменная синусоидальная, выпрямленная и постоянная пульсирующая утечка

Выбор устройства защиты

Необходимое для подключения водонагревателя УЗО подбирается исходя из всех его показателей. При этом обязательно следует учитывать и условия, в которых находится бойлер. Удобен в использовании шнур с УЗО для водонагревателя. Таким образом прибор подключается просто в розетку, при этом УЗО уже вмонтировано в кабель.

Рекомендуется применять УЗО типа "А". Это обусловлено тем, что хотя по отечественной сети проходит синусоидальный ток, зачастую применяемая бытовая техника имеет специальные электронные блоки на полупроводниках. Благодаря этому, синусоидальный ток преобразуется в импульсный, а менее дорогое устройство типа "АС" с ним просто не справится и не отключит прибор вовремя.

При выборе УЗО для водонагревателя необходимо внимательно изучить паспорт бойлера. Часто производители указывают, какие именно устройства рекомендуется использовать с их приборами. Обычно фигурирует тип "А".

Неисправности УЗО

Бывают случаи, когда УЗО, при подключении через него нагревателя воды, отключается. Это происходит по причине:

  • водонагреватель неисправен;
  • дифавтомат или УЗО не соответствуют существующим параметрам сети;
  • короткое замыкание в кабеле питания;
  • поврежден блок питания, либо ТЭН;
  • монтаж защитного устройства произведен с ошибками;
  • в сети произошли перепады напряжения или утечки тока.

Установка УЗО для водонагревателя надолго защитит прибор от возгорания и перепадов напряжения, а также убережет находящихся рядом людей от ударов электрическим током.

Какой тип водонагревателя самый эффективный?

Некоторые утверждают, что обычные водонагреватели неэффективны, потому что им требуется постоянная энергия для поддержания нагрева воды.

Во многих странах узнать, какие водонагреватели наиболее эффективны, довольно просто, благодаря правилам, которые требуют, чтобы компании размещали на водонагревателях этикетки Energy Guide. Первоначально требования к маркировке Energy Guide были введены в США в 1990-х годах, но позже программа была принята в нескольких других странах, включая Австралию, Канаду, Европейский Союз, Японию, Новую Зеландию и Тайвань.Информация на этикетках указывает на общую эффективность водонагревателя и сколько галлонов воды он может нагреть в среднем за час. Эти рейтинги известны как коэффициент энергии (EF) и рейтинг первого часа (FHR). Дополнительная информация об экономии энергии и рейтинги некоторых из самых популярных брендов водонагревателей также могут быть доступны через организации потребителей и отчеты.

Этикетки с указанием энергоэффективности
В среднем водонагреватель может прослужить около 10-15 лет.

Коэффициент энергии измеряет общую эффективность водонагревателя, сравнивая количество энергии, поступающей в водонагреватель, с количеством энергии, которое он выделяет. EF обычно колеблется от 0,5 до 2,0, но цифры варьируются в зависимости от модели; большее число указывает на более эффективную модель. Рейтинг первого часа показывает, сколько галлонов воды будет производить модель в часы пиковой нагрузки; Как правило, большинство моделей нагревают от 50 до 67 галлонов воды в час.

Типы водонагревателей
  • Обычный : Эта модель может работать на газе или электричестве и использует резервуар для хранения воды, которая нагревается при входе; когда горячая вода выходит из резервуара, она наполняется холодной водой, которая нагревается во время хранения. В среднем коэффициент энергии составляет 0,64, а частота сердечных сокращений составляет 67 галлонов в час. Некоторые люди утверждают, что этот тип обогревателя неэффективен из-за постоянного использования энергии для поддержания нагрева воды.

  • По требованию : также известный как водонагреватели без резервуара или самонагреватели , этот тип водонагревателя может работать на газе или электричестве. В отличие от обычной модели, безбаковый нагреватель обычно меньше по размеру и не содержит резервуара с подогретой водой для предполагаемого использования.Вместо этого, как только кран открывается, источник топлива начинает нагревать воду, которая течет в нагреватель, и горячая вода подается через кран. Как правило, в этих моделях средний EF составляет 0,82, а FHR измеряется в минуту, в среднем 2,5 галлона в минуту.

  • Тепловой насос : тепловой насос работает на электричестве, чтобы отводить тепло из окружающего воздуха; тепло перемещается в резервуар для хранения, где оно используется для нагрева воды. При среднем значении EF 2,0 и FHR 50 галлонов в час эффективность теплового насоса следует учитывать наряду с тем фактом, что он питается только от электричества, что некоторые люди могут не предпочесть.

  • Solar : этот тип обогревателя, работающий от солнца с использованием солнечных панелей и резервуаров для хранения, имеет EF 0,5. Однако FHR не усреднялся, потому что он будет варьироваться в зависимости от местоположения обогревателя, времени года и общей продолжительности пребывания на солнце. Очевидно, что эта модель будет наиболее эффективна в солнечном месте в летние месяцы.

  • Змеевик без резервуара : Змеевик без резервуара использует тепло от системы обогрева дома для нагрева воды по запросу.Когда кран открыт, вода проходит через теплообменник, установленный в водонагревателе. В этот момент вода нагревается, а затем подается через кран. Его источником энергии является обогреватель, поэтому он наиболее эффективен, когда обогреватель работает, обычно в зимние месяцы. EF и FHR для этой конкретной модели действительно определяются на основе системы отопления дома; Чем больше используется нагреватель и чем лучше он работает, тем лучше система теплообменника без резервуара будет нагревать воду.
Пути повышения эффективности

В то время как средний водонагреватель прослужит от 10 до 15 лет, как только водонагреватель начинает протекать, он становится менее эффективным и, скорее всего, требует замены.Изоляционные одеяла помогают поддерживать тепло в резервуаре для хранения воды без дополнительных затрат энергии. Поддержание низкой температуры водонагревателя означает, что он должен работать меньше, что увеличивает эффективность. Также можно добавить таймер отключения на ночь для обычных моделей, которые непрерывно нагревают воду. Установка тепловых ловушек для сохранения тепла, изоляция водяных труб и регулярное техническое обслуживание также помогают повысить эффективность.

Что такое круговорот воды?

Краткий ответ:

Круговорот воды - это путь, по которому следует вся вода, когда она движется вокруг Земли в разных состояниях.Жидкая вода находится в океанах, реках, озерах и даже под землей. Твердый лед встречается в ледниках, снегах, а также на Северном и Южном полюсах. Водяной пар - газ - находится в атмосфере Земли.

Воду можно найти по всей Земле в океане, на суше и в атмосфере. Водный цикл - это путь, по которому следует вся вода при движении вокруг нашей планеты.

На Земле можно найти воду во всех трех состояниях материи: твердое тело , жидкое и газ .Жидкая вода содержится в океанах, реках, озерах, ручьях Земли и даже в почве и под землей. Твердый лед встречается в ледниках, снегах, а также на Северном и Южном полюсах. Водяной пар - газ - находится в атмосфере Земли.

Как вода проходит от ледника до океана и облака? Вот тут и появляется круговорот воды.

Круговорот воды

Предоставлено: НАСА / Лаборатория реактивного движения - Калтех

.

Из-за солнечного тепла ледники и снег тают в жидкую воду. Эта вода попадает в океаны, озера и ручьи.Вода от тающего снега и льда также попадает в почву. Там он поставляет воду для растений и грунтовые воды, которые мы пьем.

Снег, падающий на ледник в зимние месяцы, обычно заменяет собой воду, которая тает летом. Однако из-за общего потепления Земли большинство ледников сегодня теряет больше льда, чем восстанавливает, что со временем приводит к их сокращению.

Как вода попадает в атмосферу? Это происходит двумя основными способами:

  • Тепло от Солнца вызывает испарение воды из океанов, озер и ручьев.Испарение происходит, когда жидкая вода на поверхности Земли превращается в водяной пар в нашей атмосфере.
  • Вода из растений и деревьев также попадает в атмосферу. Это называется транспирация .

Теплый водяной пар поднимается вверх через атмосферу Земли. Когда водяной пар поднимается все выше и выше, прохладный воздух атмосферы заставляет водяной пар снова превращаться в жидкую воду, создавая облака. Этот процесс называется конденсация .

Когда облако наполняется жидкой водой, оно падает с неба в виде дождя или снега - также известное как осадки .Дождь и снег затем заполняют озера и ручьи, и процесс начинается снова.

Облака, подобные этим над саванной в Найроби, Кения, образуются, когда водяной пар в атмосфере конденсируется обратно в жидкую воду. Кредит: Государственный департамент

.

Почему мы заботимся о круговороте воды?

Мы заботимся о круговороте воды, потому что вода необходима всем живым существам. Спутники НАСА, вращающиеся сейчас вокруг Земли, помогают нам понять, что происходит с водой на нашей планете.


Вода в почве

Людям нужна вода для питья и для полива растений, на которых растет наша пища. У НАСА есть спутник под названием SMAP - сокращенно от Soil Moisture Active Passive - который измеряет, сколько воды находится в верхних 2 дюймах (5 см) земной почвы. Это может помочь нам понять взаимосвязь между водой в почве и суровыми погодными условиями, такими как засуха.


Вода в атмосфере

Миссия NASA CloudSat изучает воду в нашей атмосфере в виде облаков. CloudSat собирает информацию об облаках и о том, как они влияют на климат Земли. Кроме того, международный спутник Global Precipitation Measurement Mission (GPM) наблюдает, когда, где и сколько идет дождь и снег на Земле.


Вода в Мировом океане

По мере того, как климат Земли становится теплее, наземный лед на Северном и Южном полюсах начинает таять. Затем вода стекает в океан, вызывая повышение уровня моря. Миссия НАСА Jason-3 - сокращенно от Joint Altimetry Satellite Oceanography Network-3 - вращается вокруг Земли, собирая информацию об уровне моря и температуре океана.Это помогает отследить реакцию океана на изменение климата Земли.

НАСА также отслеживает движение земной воды по всей нашей планете. Это работа GRACE-FO - или Gravity Recovery and Climate Experiment-Follow On - миссии. Он отслеживает движение воды от месяца к месяцу и может даже измерять изменения в глубоких грунтовых водах на сотни футов ниже поверхности Земли.

Спутник НАСА Aqua также собирает большой объем информации о круговороте воды на Земле, включая воду в океанах, облака, морской лед, наземный лед и снежный покров.

Связанные миссии НАСА

Аква

CloudSat

галлонов в минуту

GRACE-FO

Ясон-3

SMAP

Что такое щелочная вода?

Щелок бывает разных форм.Некоторые из них представляют собой гранулы, хлопья или микрошарики, а другие представлены в виде порошка или жидкости. Это используется для приготовления щелочной воды для создания очищающего раствора. Это также ингредиент для изготовления мыла и свечей. Интересно, что помимо очистки и производства, это также используется в некоторых рецептах. Как это может быть?

Это правда, что щелочная вода может быть небезопасной для здоровья, особенно при использовании без надлежащей дозировки. Помимо отравления, это также может вызвать коррозию горла, пищевода и желудка.Если это последствия, то почему это добавлено к некоторым рецептам?

Добавление этого раствора в пищу осуществляется в очень минимальных количествах. Это характерно для многих азиатских блюд, особенно для традиционных китайских блюд. Основная цель - приготовить продукты, которые можно хранить в течение длительного времени, например, азиатскую лапшу или столетние яйца. Замачивание лапши в этом растворе придает ей желтоватый цвет. С другой стороны, это также заставляет белую часть яиц образовывать гелеобразную структуру, чтобы создать столетние яйца.

Помимо азиатских рецептов, это также важно для обработки различных видов пищи. Например, он значительно ускоряет очистку фруктов и овощей. Его также добавляют при производстве шоколада и какао, а также других сладостей, которым требуется карамельный оттенок. Даже производители некоторых газированных напитков и мороженого используют его в качестве загустителя.

Для других коммерческих производителей щелочная вода также используется для получения идеальной хрустящей корочки и хрустящей корочки. Благодаря этому ингредиенту немецкие крендели имеют удивительную текстуру.То же самое и с мамашой или сушеной кукурузой.

Однако следует помнить, что этот раствор следует тщательно отмерять при использовании в пищу. Чрезмерное количество может вызвать некоторые нежелательные проблемы со здоровьем, поэтому не рекомендуется использовать его в домашних рецептах, особенно при приготовлении еды для детей.

Щелочная вода, помимо пищевых ингредиентов, также отлично подходит для очистки. Вместо того, чтобы покупать щелок и затем смешивать его с водой, лучше всего покупать те, которые продаются в бутылках.Они содержат идеальную смесь щелока и воды, чтобы предотвратить ее чрезмерную коррозию.

Даже если щелок уже был разбавлен водой, он все равно может иметь сильный щелочной раствор.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
