Клеммы WAGO серия 221 — Универсальные рычажковые компактные клеммы для соединения проводов

Универсальные рычажковые компактные соединительные клеммы WAGO серии 221 предназначены для быстрого и надёжного соединения в различных сочетаниях медных проводов сечением от 0,2 до 4,0 квадратных миллиметров (24-12 AWG), состоящих как из цельных, так и из многопроволочных жил.

Соединительные Клеммы WAGO 221 серии могут применяться как для временного, так и для постоянного соединения проводов в электротехнике: для коммутации проводов в электрических щитах, распаячных и коммутационных коробках, при монтаже осветительного оборудования, в быту. Клеммы отлично зарекомендовали себя как в стандартной электропроводке зданий, напряжением 220 и 380 вольт, так и при соединении компонентов низковольтного оборудования (за исключением высокочастотных приёмо/передающих устройств, требующих других типов соединителей).

Клеммы WAGO 221 серии обладают огромными преимуществами перед многими другими способами соединений проводов и моделями клемм:

— быстрый, удобный лёгкий монтаж электропроводки, при котором риск ошибки получения некачественного соединения (при монтаже неквалифицированным персоналом) сведён к минимуму за счёт простоты конструкции и прозрачности корпуса

— достаточно низкая стоимость отдельного соединения при его высокой надёжности

— нет необходимости в наличии специального монтажного оборудования, достаточно иметь минимальный инструмент для зачистки кабеля

— удобно проводить монтаж и соединение проводов в ограниченном пространстве, при затруднённом доступе к проводам

— возможность использования одного типа соединителя для всех, наиболее распространённых в электрике типов и сечений проводов, за исключением проводов с алюминиевыми жилами

— клеммы WAGO серии 221 уверенно выдерживают номинальные токи до 32 Ампер включительно и при правильном монтаже не нагреваются выше допустимых температур

— возможность лёгкого рассоединения и пересоединения проводников при изменении электрической схемы, при чём без какого либо ущерба самому клеммному зажиму и проводникам (из-за этого рычажковые клеммы WAGO очень удобны в строительстве при создании временных схем электропитания — времянок, с достаточно мощными потребителями, такими как промышленное оборудование, электроинструменты, прожектора и т. д.)

Номенклатура	Количество соединений	Размер, мм	Вес, г
WAGO 221-412	2	13.1 х 8.3 х 18.6	1.60
WAGO 221-413	3	18.7 х 8.3 х 18.6	2.53
WAGO 221-415	5	29.9 х 8.3 х 18.6	4.05

Технические характеристики

Характеристики	Значения
Сфера применения	в электропроводке с заземлением
Максимальное рабочее напряжение	450 Вольт
Длительная рабочая температура	+105°С
Максимальная температура окружающей среды	+85°С
Максимальный рабочий ток	32 Ампера
Тип материала проводников	Для медных проводников
Типы жил проводников	Цельножилные и многопроволочные
Минимальное сечение проводника	0,2 кв. мм (24 AWG)
Максимальное сечение проводника	4,0 кв. мм (12 AWG)
Цвет корпуса	Прозрачный + Оранжевый
Класс горючести	UL 94 V2 (затухание 30 сек)
Степень защиты от воды	IP 20 (монтаж внутри помещений / защита от воды отсутствует)
Сертификаты	UL, EN/EC05, JET, PSE

По мнению специалистов ООО «РАДИАНТ», клеммы WAGO серии 221 являются наиболее удобным, практичным и надёжным продуктом WAGO среди разных серий соединительных клемм, выпускаемых данной компанией.

Компактные клеммы WAGO 221 серии являются улучшенной модификацией широко известных и популярных клемм WAGO серии 222. Новая серия имеет ряд существенных преимуществ перед серией 222, а именно:

— увеличенный диапазон сечений и типов проводников до 4 кв.

мм (!), которые можно соединить с помощью клеммы WAGO 221 (серия 222 позволяла без дополнительной обработки концов проводников соединять между собой жилы сечением от 0,08 до 2,5 кв.мм)

— уменьшенный на 40% размер корпуса клеммы без ухудшения качества соединений, что позволяет соединять провода в распаечных коробках меньшего размера

— увеличенный диапазон длительных эксплуатационных температур до +105°С за счёт изменения состава пластика (серия 222 выдерживала нагрев только до +85°С)

— улучшенные изоляционные свойства и более высокое эксплуатационное напряжение, до 450 Вольт включительно (серия 222 была расчитана на 400 Вольт)

— увеличенная расчётная эксплуатационная мощность: клемма WAGO 221 серии РЕАЛЬНО(!!!) способна выдержать нагрузку до 14,4 киловатта (серия 222 рассчитана на 12,8 кВт)

— прозрачный корпус клеммы, который позволяет визуально контролировать правильность положения проводника в клемме и длину зачистки изоляции

— наличие двух контрольных отверстий для детектирования напряжения и измерения электрических параметров цепи с помощью тестера, которые можно производить почти при любом положении клеммы (серия 222 имела всего одно такое отверстие, доступ к которому мог быть затруднён из-за неудобного положения клеммы в распаячной коробке)

— изменённая конструкция рычажков с хорошей фиксацией, большим размером фиксирующего рычажка (что обеспечивает более удобных хват для пальцев), и лёгким защёлкиванием

При огромных преимуществах клемм WAGO 221 серии перед многими другими соединителями, нужно принимать во внимание и две особенности, связанных с эксплуатацией этих клеммников:

ВНИМАНИЕ! КЛЕММЫ WAGO серий 221 и 222 НЕ ПРЕДНАЗНАЧЕНЫ для монтажа проводов с АЛЮМИНИЕВЫМИ ЖИЛАМИ!

КЛЕММЫ WAGO серий 221 и 222 НЕ ПРЕДНАЗНАЧЕНЫ для проведения работ ПРИ ОТКРЫТОМ МОНТАЖЕ НА УЛИЦЕ, так как не обладают достаточной защитой от воды (IP20).

При монтаже на улице клеммы WAGO должны быть защищены монтажными коробками, электрическими щитками, корпусами приборов или аналогичными устройствами с соответствующим классом защиты.

В сети интернет существует множество дискуссий на тему надёжности рычажковых соединительных клемм WAGO и возможности их применения в электротехнических схемах, работающих при значительных нагрузках. По этому вопросу мы опубликуем на нашем сайте отдельный материал, а сейчас, не вдаваясь в подробности, выразим своё мнение, что клеммные зажимы WAGO серии 221 если и уступают по качеству и надёжности соединения таким проверенным способам как пайка, сварка или обжим, то проигрыш этот совсем небольшой, что подтверждено огромным количеством официальных и неофициальных испытаний, ролики которых Вы можете посмотреть в сети интернет. При этом у надёжных паяных и обжимных соединений есть один существенный недостаток: отсутствует или крайне затруднена возможность последующего рассоединения жил при необходимости повторного монтажа, перекоммутации, устранения ошибок при монтаже.

Рычажные клеммные зажимы WAGO по надёжности электрического соединения мало чем уступают качественным винтовым клеммам европейского производства и существенно превосходят по качеству соединения на базе дешевых китайских клеммных колодок. При этом ВАГИ существенно превосходят все вышеперечисленные способы по удобству и скорости монтажа. Мы также считаем, что WAGO 221 серии гораздо надёжнее, безопаснее и эстетичнее соединения проводов методом скрутки, хотя сама по себе скрутка, сделанная грамотно и правильно заизолированная — вполне эффективное электрическое соединение (если не брать во внимание, что монтаж проводов методом скрутки в Правилах Устройства Электроустановок (ПУЭ) в России не предусмотрен в принципе).

Будьте осторожны: на рынке присутствует множество разъёмов и клемм, являющихся низкокачественными копиями и подделками клемм фирмы WAGO. Часть из этих клемм — копий визуально может быть практически не отличима от оригинала. Обладая более низкой ценой, такие клеммы имеют ряд недостатков, в основном связанных с механической надёжностью соединений и более низким качеством материалов, из которых изготовлен корпус и контактная пластина. В результате, в отличие от НАСТОЯЩИХ клемм WAGO, большинство клемм — «клонов» имеет более низкие допустимые токи нагрузки, как правило, не превышающие 24 А для клемм, похожих на WAGO 221-й и 222-й серии, тогда как WAGO 221 серии гарантированно долговременно выдерживают 32 ампера

! Более того, многие из поддельных клем не выдерживают эксплуатации даже при половине заявленной для них номинальной нагрузки, а также имеют очень низкую механическую прочность!

Из-за низкого качества металла контактной пластины, клеммы клоны имеют неприятную особенность быстро окисляться, при этом сопротивление в точке соединения с проводниками растёт, из-за чего клемма подделка может сильно нагреваться со временем. Мы обоснованно считаем, что копеечная экономия на клеммах подделках не окупает того потенциального ущерба сетям и оборудованию, который может быть нанесён при использовании низкокачественных соединителей. Применение подобных клемм неизвестного происхождения может привести даже к пожару и человеческим жертвам. Передача электроэнергии — это не место для экспериментов и любимого в России слова «Авось», поэтому мы настоятельно рекомендуем применять только НАСТОЯЩИЕ клеммы WAGO, которые не раз успешно прошли многочисленные испытания в электротехнических лабораториях по всему миру.

Тем не менее, даже клеммы подделки и клоны имеют право на жизнь, если использовать их по их правильному назначению. Мы считаем, что они вполне применимы в бытовых целях при осуществлении низковольтных подключений внутри помещений, при монтаже временных схем электропитания с низкой нагрузкой (освещение), монтаже светодиодной продукции, ремонте электропроводки автомобиля в цепях с низкой нагрузкой, а так же в качестве соединителей в хоббийных целях в авто/авиа/судомодельном спорте, для игр детей с низковольтными электрическими конструкторами, при монтаже линий для простейшей звукоусиливающей аппаратуры без претензий на качество звука и т. д.

ООО «РАДИАНТ» гарантирует,

что ВСЕ приобретённые у нас клеммы и иные продукты WAGO

являются настоящим, аутентичным продуктом, изготовленным и официально поставленным в Россию фирмой WAGO!

Не экономьте на надёжности электрических соединений и спите спокойно!

WAGO® — Зарегистрированный товарный знак компании WAGO Kontakttechnik GmbH & Co. KG (Германия)

В связи с текущими экономическими и политическими событиями и санкционным давлением Европейского Союза по отношению к РФ поставки электрических клемм WAGO могут быть затруднены или вовсе невозможны. Для получения актуальной и достоверной информации по текущей ситуации с поставки клемм WAGO просим Вас связаться с менеджерами нашей компании.

Клемма WAGO 221-412 (2 контакта) (упак 100шт)

Артикул: 0002444

Москва:

В наличииПетербург: Под заказ

3 380 Р

Купить

Для проводов с жилами от 0,14 до 4 мм²
Выдерживает до 450 В, номинального тока — 32 А для 4 мм². и 24 А для 2,5 мм².

Кол-во контактов

Подробное описание

9Разъемы 0025 Wago пришли на смену классическим клеммным колодкам. Они просты в сборке, улучшают работу и имеют широкий спектр применения. Все о разъемах Wago.
Официально выпущен в сентябре 2015 г., обеспечивает безопасное быстрое подключение одножильных, многожильных и гибких проводников благодаря соединению CAGE CLAMP. Компактные соединители серии 221 до 40 % меньше, имеют дополнительные функции безопасности благодаря прозрачному корпусу и проще в использовании, чем их «родители» серии 222.
Электрические разъемы являются необходимой частью установки.
Электрические разъемы соединяют цепи тока низкого напряжения. Это электроизоляционное изделие, а соединения выполняются с помощью соединительных элементов, таких как клеммы, расположенные на концах дорожки. Электрические разъемы могут быть одиночными или многороторными, причем разъемы типа Wago в основном используются в последних.
Особенности, которые следует учитывать при выборе подходящего разъема:
допустимая температура окружающей среды
количество дорожек
возможность закрытия дорожек
тип соединительных элементов
способ подключения
уровень безопасности

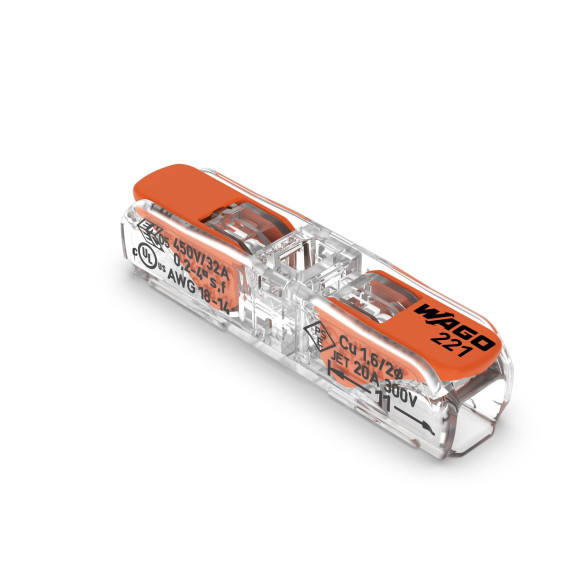

Компактные рычажные соединители WAGO серии 221
продукт, заменивший классические клеммные колодки
Wago — компания, которая предлагает разъемы для кабелей и проводов. Соединители типа Wago получили свое название от этого производителя, хотя в их производстве участвуют и другие компании. На рынке заменили классические клеммные колодки. Соединители клеммных колодок изготовлены из полипропилена, что делает их гибкими и термостойкими. Для их установки нам понадобится отвертка, но мы можем забыть об использовании любого типа инструмента для установки коннекторов Wago. Соединители Wago также отличаются возможностью многократного использования и наличием множества различных моделей, позволяющих выполнять различные типы соединений.
Применение соединителей Wago
Разъемы
Wago — это один из видов электрических разъемов. Они будут использоваться при монтаже электроустановок в жилых, офисных и производственных зданиях. Они могут использоваться, среди прочего, в соединительных коробках, монтажных коробках и в широком диапазоне для подключения и установки освещения. Широкий ассортимент доступных моделей позволяет подобрать необходимый фитинг.
Характеристики и типы соединителей с точки зрения применения
В зависимости от назначения разъемы Wago можно разделить на несколько различных типов. Внутри каждого из них разъемы имеют несколько разные характеристики, позволяющие максимально адаптировать их функциональность к типу установки. Можно выделить такие типы, как:
Соединители монтажные — используются в сочетании с одножильным медным проводом сечением от 0,75 до 6 мм2.
Соединители для освещения — подходят для соединения проводки установки и трубки лампы. Они облегчают соединение обоих проводов, а сборка не требует использования инструментов.
Компактные соединительные соединители для всех типов проводников — подходят для любого соединения в электрической системе здания. Они позволяют подключать медные провода сечением от 0,08 до 4 мм2 с очень простой сборкой.
Категории соединителей по изготовителю с точки зрения конструкции
Производитель соединителей Wago предлагает различные соединители, в том числе следующие:
Установочные соединители
Идеально подходят для соединения одножильных и тонкожильных проводников. Соедините оба провода одного типа, например только многожильного и разного типа: провод и провод. Монтажные соединители основаны на технологии пружинного зажима, гарантирующей надежность соединения. Они очень быстро и легко собираются. Они будут использоваться в любой цепи.
Микропереходные и распределительные соединители
Для подключения до 8 одножильных проводников диаметром от 0,6 до 0,8 мм. Идеально подходит для распределительных коробок для одножильных проводников, миллионы раз доказала свою эффективность в слаботочных установках.
Соединители для распределительных коробок
Более чем на 50 % меньше, чем предыдущая оригинальная серия 273. Для присоединительных сечений от 0,5 до 2,5 мм2 и номинального тока до 24А.
Соединители распределительной коробки
Предназначен для соединительных коробок, до 8 точек зажима для одножильных проводов сечением до 4 мм2.
Компактные соединительные муфты
Предназначен для всех типов проводников. С помощью этих соединителей WAGO серии 222 можно соединять одножильные, многожильные и тонкопроволочные проводники различного поперечного сечения. С диапазоном подключения 0,08 мм2 2,5 мм2 s/4 мм2 f-st он соединяет осветительные приборы, солнцезащитные жалюзи, навесы, блоки управления дверями и воротами, домофоны, насосы, громкоговорители и многие другие устройства без инструментов!
Компактные соединительные муфты
Компактные рычажные соединители серии
WAGO 221 предназначены для всех типов проводников. Может использоваться для 12В 24В, а также 240В и 480В установки. Обеспечивает безопасное быстрое подключение одножильных, многожильных и гибких проводов благодаря соединению CAGE CLAMP.
Основные преимущества коннекторов Wago
соединители этого типа значительно ускоряют работу, так как очень просты в сборке.
, вы можете многократно использовать их в разных схемах.
На рынке доступно множество моделей соединителей Wago для широкого спектра применений.
