Варианты скрутки проводов: 8 вариантов качественного соединение медного многожильного провода. Как выбрать надежный способ

Современные способы соединения проводов

Содержание

1. Почему нужно выбирать надежное соединение проводов?
2. Современные способы соединения проводов: ответвительные сжимы «орехи»
3. Современные способы соединения проводов: Клеммные колодки
4. Современные способы соединения проводов: Пружинные клеммы
5. Достоинства экспресс-клемм WAGO

Почему нужно выбирать надежное соединение проводов?

Провода – это магистраль, по которой течет ток к энергопотребителям. Но на пути движения могут встречаться множество узлов разветвления, и эти узлы находятся в распределительных коробках. Места соединений проводов должны быть надежными, соответствовать расцветке электропроводки и не должны препятствовать движению тока. Почему эта тема заслуживает серьезного внимания? Как правило, 90% всех неполадок приходится на контактные соединения и скрутки.

Не будет преувеличением сказать, что большинство соединений проводов по сей день остается в виде скруток. Но согласно новым правилам электромонтажа, скрутка запрещена к применению, так как не обеспечивает надежного соединения ввиду увеличения больших нагрузок электропотребителей. Такая тенденция приводит к нагреву скруток, затем изоляция рассыхается, осыпается, и в итоге приводит к короткому замыканию. На смену скруткам пришли новые технологии — соединительные клеммы, которые обеспечивают надежное соединение проводов.

Способов соединения проводов существует множество, и приобрести такие соединения не составляет труда. В любом магазине электротоваров они есть в продаже.

Обязательно прочитайте подробные статьи про соединение проводов:

• «Соединение проводов  в распределительной коробке? СХЕМЫ»
• «Что лучше выбрать, скрутку или клеммник для соединения проводов?»
• «Колпачки СИЗ для скрутки проводов. Советы электромонтажника»

Современные способы соединения проводов: ответвительные сжимы «орехи»

Сжимы ответвительные «орехи» предназначены для выполнения ответ­влений медных и алюминиевых про­водов от магистральных проводников напряже­нием до 660В (без их разрезания) проводниками из тех же материалов.



•  корпус ответвителя — карболит,
•  металлическая плашка произведена из анодированной стали,
• адаптированы под различные сечения проводов,
•  сжимы состоят из термостойкого материала, которые выдерживают температуру свыше 200°С,
• монтаж ответвительных сжимов производится крестовой или плоской отверткой,
• четыре универсальных прижимных винта.

Современные способы соединения проводов: Клеммные колодки

Состоят из медных винтовых контактов, которые встроены в пластиковый корпус. Пользоваться такими соединениями нужно осторожно, в продаже часто встречаются «полуфабрикаты»: при закручивании винтов, если слегка перетянуть, медный контакт разрушается. Качественные клеммные колодки встречаются не так часто.

Есть еще один недостаток клеммной колодки: из-за тепловых расширений контакты ослабевают, через определенное время работы нуждаются в поджимке винтов – вобщем, хлопотные клеммы.

Современные способы соединения проводов: Пружинные клеммы

Мировой лидер по производству клемм остается фирма WAGO. Фирма разработала простой и удобный вариант для соединения проводов пружинного исполнения. Клеммы и разъемы широко используются как в быту, так и в промышленном монтаже — там, где требуется гарантия повышенной надежности.

Такие клеммы еще называют  экспресс-клеммами. Почему?  От электромонтажника  требуется всего лишь зачистка изоляции, остальные действия очень просты: нужно всего лишь вставить проводник в клемму и встроенные пружины ни за что не выпустят проводник обратно. Другая серия WAGO имеет отжимные рычажки — очень удобны для соединения мягкого проводника.



Достоинства экспресс-клемм WAGO

• Каждый проводник имеет свое гнездо.
• Всегда качественное подключение независимо от профессиональной подготовки мастера.
• Возможность соединять медные и алюминиевые провода.
• Надежная защита от случайного попадания проводника на токоведущие части.
• Контакты не греются, потому что соединены надежно.
• В клеммах предусмотрена возможность для замера электрических параметров.

Какой кабель или провод выбрать для электромонтажных работ?

Оцените качество статьи:

как соединить между собой медный и алюминиевый провод, какие бывают клеммники для многожильных и одножильных проводов, варианты крепления с пайкой и без нее

Около 70% ошибок при монтаже электропроводки связаны с проводами. Отсутствие электричества может быть обусловлено ненадежным контактом или его отсутствием в соединительной коробке, электроприборе. Далее в статье — все варианты соединения проводов, их монтаж и разновидности.

Содержание

1. Способы соединения проводов и кабелей
2. Когда потребуется соединять кабели
3. Виды кабелей для соединения
4. Как лучше надежно соединить между собой два кабеля
5. Со спайкой
6. Без пайки
7. Медные
8. Алюминиевые
9. Можно ли соединять и кабели скруткой
10. Многожильные и одножильные
11. Способы скрутки
12. Правильная скрутка электропроводки в распределительной коробке
13. Скрутка разного сечения
14. Колпачки скрутки
15. С помощью контактных зажимов
16. Как заварить скрутку
17. Способы соединения проводов или кабелей между собой
18. Опрессовка
19. Болтовое соединение
20. Клеммники
21. Виды клеммников для многожильных и одножильных кабелей
22. Клеммы в распределительной коробке (медные или металлические)
23. Самозажимные клеммники WAGO
24. Использование наконечников
25. Пайка наконечников электропроводки
26. Соединители для проводов и кабелей
27. Винтовые зажимы
28. Винтовые клеммы
29. Зажим силовой
30. Клипсы
31. Пружинные зажимы
32. Пружинные клеммы
33. Соединительные зажимы
34. Муфты
35. Соединительные колодки электропроводки при ее повреждении
36. Советы и правила безопасности
37. Полезное видео

Способы соединения проводов и кабелей

Электричество – это сфера, в которой нужно тщательно подбирать материалы, следить за надежностью и работоспособностью.

Для качественного и бесперебойного электроснабжения в доме, электропровода должны быть соединены правильно.

В случае ошибки под угрозой будет не только работоспособность бытовых приборов, но и пожарная безопасность.

Когда потребуется соединять кабели

Соединение кабелей потребуется в случае некачественной разводки, выполненной ранее, либо по причине произведенных ошибок при монтажных работах. Чтобы восстановить подачу электричества в дом, требуется соединить электропровода. Сделать соединение можно способами, которые условно делятся на 2 группы:

1. Для первой группы специальное оборудование не требуется.
2. Для второй группы уже нужны определенные умения и профессиональные инструменты.

[stextbox id=»alert»]Работы по соединению кабелей должны производиться с соблюдением техники безопасности. [/stextbox]

Виды кабелей для соединения

Наиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений.

[stextbox id=»alert»] Напряжение подключаемых приборов должно быть до 380 Вольт. [/stextbox]

Сечение выбирается в зависимости от нагрузки:

• для тока в 6 А используется ПВС с сечением 0,75 мм.;
• для 10 Ампер – сечение составляет 1 мм.;
• для токов в 16 А – 1,5 мм.

Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.

Как лучше надежно соединить между собой два кабеля

Способы соединения кабелей, при которых нужно оборудование и умения в области электротехники:

• пайка;
• сварка;
• обжим гильзами.

Простые способы соединения, не требующие инструментов и знаний:

• соединение с помощью клеммных колодок;
• пружинные зажимы;
• колпачки СИЗ;
• болтовое соединение.

Выбор способа соединения зависит от характеристик проводов. Требуется учитывать вид и материал жилы, количество проводков, условия эксплуатации.

Со спайкой

Спайка – распространенный способ соединения кабелей. Для работы нужен паяльник, канифоль, припой и наждачная бумага. Как соединять провода путем пайки:

• зачистка изоляции;
• очистка от окислов при помощи наждачной бумаги;
• проводники нужно залудить – канифоль укладывается на провод, ее разогревают паяльником до тех пор, пока провод не покроется канифолью;
• проводники собираются вместе, на них нужно нанести пузырящуюся канифоль и прогреть, пока припой не растечется;
• место пайки охлаждается.

Сложность процесса заключается в наличии профессиональных навыков. Нельзя перегревать место припоя, либо перекручивать его при нагреве, иначе может расплавиться изоляция. Важно обеспечить качественный и надежный контакт проводов. Пайка используется в малоточной электрике.

Без пайки

Соединение проводов без пайки осуществляется при помощи специальных соединительных элементов. Также возможно соединить провода скруткой. Скрутка является самым простым способом, который не требует оборудования, но также этот метод самый ненадежный.

[stextbox id=»alert»]Использовать только соединение скруткой по правилам ПУЭ запрещено. [/stextbox]

Медные

Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.

Алюминиевые

Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.

[stextbox id=»info»]Напрямую соединять медные и алюминиевые провода нельзя. Место присоединения сильно нагревается и со временем контакт ослабевает. Поэтому лучше использовать клеммные колодки, wago, болтовое соединение или специальные ответвительные зажимы. [/stextbox]

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

• зачистить изоляцию на 4 см;
• раскрутить проводники на 2 см;
• соединить до стыка незакрученных жил;
• закручиваются провода только пальцами;
• затянуть скрутку можно при помощи плоскогубцев;
• оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

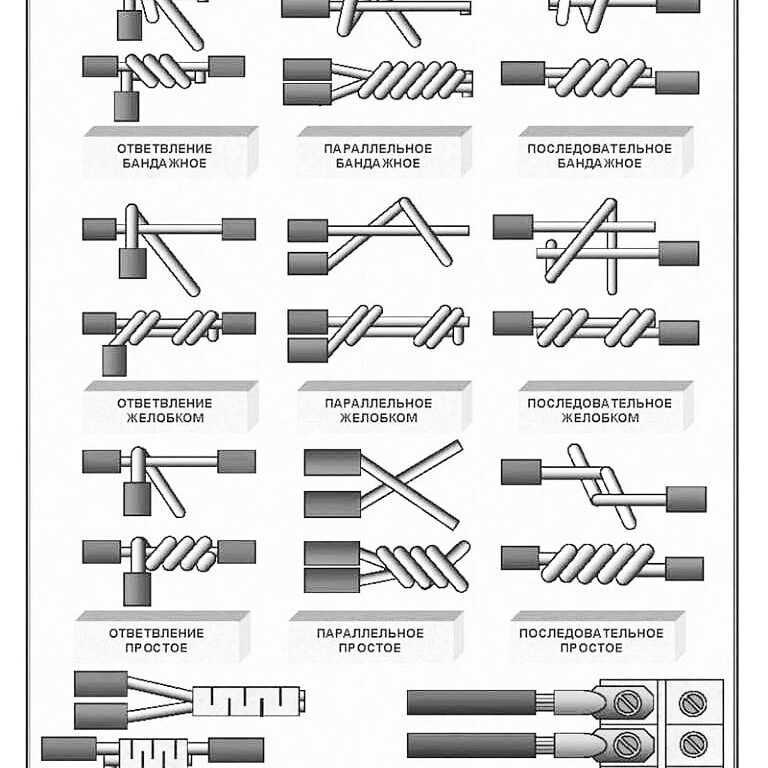

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

• обесточить дом или квартиру;
• очистить проводки от изоляции на 4 см и более;
• раскрутить проводки на 2 см;
• соединить до стыка нераскрученные провода;
• закрутить жилы пальцами;
• затянуть скрутку плоскогубцами;
• заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

Как заварить скрутку

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

• надежность;
• механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

• зачистка изоляции;
• зачистка проводов до чистого металла;
• провода нужно скрутить и вставить в гильзу;
• проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

• зачистка изоляции;
• зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
• на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
• конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

• зачистка изоляции на 5-7 мм;
• удаление оксидной пленки;
• установка проводников в гнезда друг напротив друга;
• фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

• ножевые и штыревые;
• винтовые;
• зажимные и самозажимные;
• колпачковые;
• ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

• дешевые приборы обладают низким качеством;
• соединить можно только 2 провода;
• не подходят для многожильные проводов.

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

• С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
• С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

• в первых соединение производится внутри изделия;
• во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Соединители для проводов и кабелей

Соединители – это специальные устройства, облегчающие присоединение двух или нескольких проводников. Бывают винтовые и зажимные механизмы.

Винтовые зажимы

Используются для соединения проводов разного материала и различного диаметра. Исключение — многожильные электропровода, которые обжимаются специальными наконечниками. Также винтовой зажим может повредить алюминиевые провода, поэтому для такого материала их лучше не использовать.

Винтовые клеммы

Позволяют соединить между собой алюминиевые и медные проводники. Отличаются простотой соединения.

Зажим силовой

В такие зажимы зачищенный проводник помещается в отверстие до конца. Там он автоматически фиксируется прижимной пластиной. С помощью зажимов можно закреплять медные и алюминиевые проводки.

Клипсы

Для установки провода фиксатор клипсы ставится в вертикальное положение, внутрь вставляются провода, а затем фиксатор нужно перевести в горизонтальное положение. Плюс – можно внести коррективы.

Пружинные зажимы

В качестве пружинных зажимов используются колпачки СИЗ. Благодаря ним можно быстро выполнить контакт двух проводов схожих диаметров. Важно правильно подобрать зажим, иначе контакт будет ненадежным.

Пружинные клеммы

Пружинные клеммы Wago быстро и качественно обеспечивают надежный контакт. При этом со временем пружина может ослабнуть или перегреться.

Соединительные зажимы

Бывают двух видов – электрические и электротехнические. Разница лишь в токовой нагрузке. Соединение происходит внутри прибора.

Муфты

Выполняется в виде металлической трубки. Используются для проводников с сечением 0,25-16 мм. Фиксируется провод путем силового обжима. Не используются для одножильных проводов.

Соединительные колодки электропроводки при ее повреждении

При повреждении электропроводки с многожильными проводниками нельзя использовать зажимные колодки. Они дополнительно передавливают проводники, из-за чего жилы деформируются и повреждаются. В результате соединение греется, оплавляется и есть риск возникновения пожара.

Советы и правила безопасности

К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником.

Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.

Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.

Полезное видео

Twist On проводные соединители с широким диапазоном AWG от IDEAL Europe-EMEA

Header

Меню

Счет

Сетка Список

Позиции 1-24 из 36

• Вы сейчас читаете страницу 1
• Страница 2
• Страница Следующий

Фильтр

Показывать

24 40 100

на страницу

Сортировать по Позиция наименование товара Артикул Установить нисходящее направление

Позиции 1–24 из 36

• Вы сейчас читаете страницу 1
• Страница 2
• Страница Следующий

Фильтр

Показывать

24 40 100

на страницу

Сортировать по Позиция наименование товара Артикул Установить нисходящее направление

В магазине

Варианты покупок

• Задвинуть
• Рычаг
• Комплекты
• крутить
• Обжим
• Терминалы
• Чип-Лок®

Показать больше

@2023 IDEAL INDUSTRIES, INC.
