Варисторы это: принцип работы, основные характеристики, обозначение на схеме

Содержание

надежная защита от скачков напряжения

1 июля 2016

Варисторы – надежное средство для подавления скачков напряжения в первичных электрических цепях. Компания Littelfuse выпускает широкую линейку этих изделий, состоящую из нескольких серий, в числе которых – лидеры отрасли по рассеиваемой энергии, индустриальные варисторы серии C-III.

Чтобы быть уверенным в надежном функционировании разрабатываемого устройства, нужно уже на ранних этапах разработки продумать подавление скачков напряжения. Это может быть комплексной задачей, потому что электронные компоненты очень чувствительны к переходным процессам. Разработчик должен определить тип угрозы, из-за которой могут возникать скачки напряжения, и то, каким стандартам должно соответствовать устройство, исходя из области его применения. Варисторы чаще всего применяются для подавления скачков напряжения в первичных цепях. Компаний-производителей варисторов на рынке немало.

Рассмотрим различные типы варисторов, остановимся на их физической сущности и сравним варисторы лидера рынка защитных компонентов – компании Littelfuse – с варисторами других популярных производителей – Epcos и Fenghua.

Варистор – электронный прибор, сопротивление которого нелинейно меняется с изменением подаваемого на него напряжения, его вольт-амперная характеристика (ВАХ) схожа с ВАХ двунаправленных диодов Зенера. Варистор состоит, в основном, из оксида цинка ZNO с небольшим содержанием висмута, кобальта, магния и других элементов. Варистор из оксида металла (Metal Oxide Varistor или MOV) спекается в процессе производства в керамический полупроводник с кристаллической микроструктурой, которая позволяет рассеивать очень большие энергии, поэтому варисторы часто используются для защиты от скачков напряжения, вызванных ударами молний, связанных с переходными процессами, с индуктивными нагрузками, электростатическими разрядами в цепях переменного и постоянного тока, а также в промышленных линиях питания.

Помимо этого, варисторы используются в сетях с постоянным напряжением, например, в низковольтных источниках питания или автомобильных цепях. Процесс производства варисторов позволяет придать им разнообразную форму. Однако наиболее распространенным форм-фактором варисторов является диск c радиальными выводами.

Характеристики варистора

Тело варистора представляет собой изотропную гранулярную структуру оксида цинка ZnO (рисунок 1). Гранулы отделены друг от друга, и их граница разделения имеет ВАХ, схожую с p-n-переходом в полупроводниках. Эти границы при низких напряжениях имеют очень низкую проводимость, которая нелинейно увеличивается с увеличением напряжения на варисторе.

Рис. 1. Фотография гранулярной структуры варистора, сделанная с помощью электронного микроскопа

Симметричная ВАХ показана на рисунке 2. Благодаря ей варистор отлично справляется с подавлением скачков напряжения. Когда они появляются в цепи, сопротивление варистора уменьшается во множество раз: от почти непроводящего состояния до высокопроводящего, уменьшая импульс напряжения до безопасного для цепи значения. Таким образом, потенциально опасная для элементов цепи энергия входного импульса напряжения абсорбируется варистором и защищает компоненты, чувствительные к скачкам напряжения.

Рис. 2. Симметричная ВАХ варистора

В местах соприкосновения микрогранул варистора возникает эффект проводимости. Так как количество гранул в объеме варистора очень велико, абсорбируемая варистором энергия значительно превышает энергию, которая может пройти через единичный p-n переход в диодах Зенера. В процессе прохождения тока через варистор весь проходящий заряд равномерно распределяется по всему объему. Таким образом, количество энергии, которую может абсорбировать варистор, напрямую зависит от его объема. Величина рабочего напряжения варистора и максимального тока зависят от расстояния между электродами, между которыми находятся гранулы оксида цинка. Однако есть множество других технологических моментов, которые обуславливают эти электрические параметры: технология гранулирования и спекания, влияющая на размер гранул и их площадь соприкосновения, присоединение металлических выводов, покрытие варистора, легирующие добавки.

Например, диапазон рабочих температур дисковых варисторов зависит от типа покрытия диска: у варисторов с эпоксидным покрытием диапазон -55…85°С, у фенолового покрытия, встречающегося у варисторов Littelfuse серии C-III, этот диапазон расширен до 125°С. Также расширенный диапазон рабочих температур имеет большинство серий варисторов для поверхностного монтажа.

Рассмотрим подробнее принцип работы варистора.

В его корпусе между металлическими контактами находятся гранулы со средним размером d (рисунок 3).

Рис. 3. Схематическое изображение микроструктуры металл-оксидного варистора

Токопроводящие гранулы оксида цинка со средним размером гранулы d разделены между собой межгранулярными границами.

При разработке варистора для заданного номинального напряжения Vn основным параметром является количество гранул n, заключенных между контактами, что, в свою очередь, влияет на размер варистора. На практике его материал характеризуется градиентом напряжения В/мм, измеренном в коллинеарном направлении с нормалью к плоскости варистора. Для контроля состава и условий производства градиент должен быть постоянным. Так как физические размеры варистора имеют определенные пределы, то сочетание примесей в составе прибора позволяет достичь заданного размера гранул и нужного результата.

Фундаментальным свойством ZnO-варистора является его практически постоянное падение напряжения на границах гранул во всем объеме. Наблюдения показывают, что вне зависимости от вида варистора, падение напряжения на границе соприкосновения гранул всегда составляет 2…3 В. Падение напряжения на границах гранул не зависит и от размера самих гранул. Таким образом, если опустить разные способы производства и легирования оксида цинка, то напряжение варистора будет зависеть от его толщины и размера гранул. Эта зависимость может быть легко выражена в следующем виде (формула 1):

, (1)

где d – средний размер гранулы.

Учитывая

,

получаем данные, представленные в таблице 1.

Таблица 1. Зависимость структурных параметров варистора от напряжения

Напряжение варистора Vn, В~ Средний размер
гранулы, мкм
n Градиент, В/мм
при 1 мА
Толщина варистора, мм
150 20 75 150 1,5
25 80 12 39 1

Напряжение варистора Vn – это напряжение на вольт-амперной характеристике, где происходит переход из слабопроводящего состояния на линейном участке графика в нелинейный режим высокопроводящего состояния. По общей договоренности для стандартизации измерений был выбран ток 1 мА.

Несмотря на то, что варисторы могут за несколько микросекунд абсорбировать большое количество энергии, они не могут продолжительно находиться в проводящем состоянии. Поэтому в некоторых случаях, когда, например, напряжение в сети на продолжительное время увеличивается до уровня срабатывания, варистор начинается сильно греться. Его перегрев может закончиться возгоранием (рисунок 4). Для защиты от этого стали применяться термисторы. Варистор со встроенным термистором защищен от перегрева, что продлевает его срок службы и защищает устройство от возможного возгорания.

Рис. 4. Результат увеличения напряжения в сети на продолжительное время

Проведем сравнительный анализ наиболее популярных варисторов производства компаний Littelfuse, Epcos и Fenghua с рабочим напряжением 250 и 275 В (АС rms) и диаметром диска 10, 14 и 20 мм.

Как видно из таблицы 2, рассеиваемая варистором энергия зависит не только от его размеров, но и от технологии производства и материалов, которые использованы для выпуска серии. Заметим, что серия индустриального класса С-III производства компании Littelfuse вышла на первое место, серия UltraMOV тоже показала очень высокие характеристики, оказавшись на уровне конкурентов – серии

Advanced производства Epcos. Также можно отметить, что варисторы C-III при меньшем габарите (D = 14 мм) имеют большую энергию рассеивания, чем стандартные серии конкурентов, имеющие большие размеры (D = 20 мм), а разница в рассеиваемой энергии между качественными варисторами в корпусе D = 20 мм и стандартными варисторами в корпусе D = 10 мм может отличаться на порядок.

Таблица 2. Сравнительный анализ наиболее популярных варисторов производства компаний Littelfuse, Epcos и Fenghua

Наименование Производитель Серия D, мм VRMS, В Imax (8/20 мкс), А Wmax (2 мс), Дж
V275LA40CP Littelfuse C-III 20 275 10000 320
V250LA40CP Littelfuse C-III 20 250 10000 300
B72220S2271K101, S20K275E2
Epcos AdvanceD 20 275 10000 215
B72220S2251K101, S20K250E2 Epcos AdvanceD 20 250 10000 195
V20E275P Littelfuse UltraMOV® 20 275 6500 190
V20E250P Littelfuse UltraMOV® 20 250 6500 170
B72220S0271K101, S20K275 Epcos StandarD 20 275 8000 151
V275LA20CP Littelfuse C-III 14 275 6500 145
FNR-20K431 Fenghua General 20 275 6500 140
B72220S0251K101, S20K250
Epcos StandarD 20 250 8000 140
V250LA20CP Littelfuse C-III 14 250 6500 135
FNR-20K391 Fenghua General 20 250 6500 130
B72214S2271K101, S14K275E2 Epcos AdvanceD 14 275 6000 110
V14E275P Littelfuse UltraMOV® 14 275 4500 110
B72214S2251K101, S14K250E2 Epcos AdvanceD 14 250 6000 100
V14E250P Littelfuse UltraMOV® 14 250 4500 100
FNR-14K431 Fenghua General 14 275 4500 75
B72214S0271K101, S14K275 Epcos StandarD 14 275 4500 71
FNR-14K391 Fenghua General 14 250 4500 70
V275LA10CP Littelfuse C-III 10 275 3500 70
B72214S0251K101, S14K250 Epcos StandarD 14 250 4500 65
V250LA10CP Littelfuse C-III 10 250 3500 60
B72210S2271K101, S10K275E2 Epcos AdvanceD 10 275 3500 55
V10E275P Littelfuse UltraMOV® 10 275 2500 55
B72210S2251K101, S10K250E2 Epcos AdvanceD 10 250 3500 50
V10E250P Littelfuse UltraMOV® 10 250 2500 50
FNR-10K431 Fenghua General 10 275 2500 45
B72210S0271K101, S10K275 Epcos StandarD 10 275 2500 43
FNR-10K391 Fenghua General 10 250 2500 40
B72210S0251K101, S10K250 Epcos StandarD 10 250 2500 38

Обзор варисторов производства компании Littelfuse c разбивкой на серии и области применения представлен в таблице 3.

Таблица 3. Области применения варисторов Littelfuse

Сегмент Типовое применение и примеры Серия Технология SMD-монтаж
Низковольтное оборудование, одноплатные устройства Наладонные и портативные приборы, контроллеры, измерительное оборудование, компьютеры, дистанционные датчики, порты ввода/вывода и интерфейсы, медицинское оборудование СН MOV +
MA, ZA, RA, UltraMOV, CIII MOV
ML, MLE, MLN, MHS MLV +
Электросети, сетевые фильтры Источники бесперебойного питания, измерители мощности, источники питания переменного напряжения, LED-драйверы, блоки питания, промышленные источники питания, автоматы, сетевые фильтры, бытовая электроника, управление питанием TMOV, UltraMOV, CIII, LA, HA, HB, HG, HF, DHB, TMOV34S, RA MOV
SM20, SM7, CH MOV +
Автомобильная электроника ABS, шины данных, контроллеры электродвигателей, сервоприводы, подушки безопасности, управление зеркалами, стеклоподъемниками, щетками SM7, CH MOV
ZA, LV UltraMOV MOV
AUML, ML, MLE, MLN, MHS MLV +
Телекоммуникационное оборудование Сотовые и DECT-телефоны, роутеры, модемы, сетевые карты, защита абонентского оборудования, T1/E1/ISDN, защита шин данных SM7, CH MOV
ZA, LV UltraMOV MOV
SM20, SM7, ML, MLE, MLN, MHS MLV +
Мощное индустриальное оборудование Силовые реле, соленоиды, драйверы электродвигателей, источники питания, роботы, большие двигатели/насосы/компрессоры DA/DB, BA/BB, CA, HA, HB, HC, HG, HF, DHB, TMOV34S, CIII, UltraMOV MOV

Литература

  1. http://www. littelfuse.com/.
  2. Electronics Circuit Protection Product Selection Guide.
  3. http://www.littelfuse.com/~/media/electronics/product_catalogs/littelfuse_product_selection_guide.pdf.pdf.
  4. Metal-Oxide Varistors (MOVs).
  5. http://www.littelfuse.com/~/media/electronics/product_catalogs/littelfuse_varistor_catalog.pdf.pdf.

Получение технической информации, заказ образцов, заказ и доставка.

•••

Наши информационные каналы

Варистор схема включения для защиты

Среди радиолюбителей большой популярностью пользуются варисторы. Они применяются практически во всех электронных устройствах и позволяют усовершенствовать некоторые приборы. Для использования в схемах следует понять принцип работы варистора, а также знать его основные характеристики. Кроме того он, как и любая деталь, обладает своими достоинствами и недостатками, которые нужно учитывать при построении и расчете электрических схем.

Общие сведения

Варистор (varistor) является полупроводниковым резистором, уменьшающим величину своего сопротивления при увеличении напряжения. Условное графическое обозначение (УГО) представлено на рисунке 1, на котором изображена зависимость сопротивления радиокомпонента от величины напряжения. На схемах обозначается znr. Если их больше одного, то обозначается в следующем виде: znr1, znr2 и т. д.

Рисунок 1 — УГО варистора.

Многие начинающие радиолюбители путают переменный резистор и варистор. Принцип действия, основные характеристики и параметры этого элемента отличаются от переменного резистора. Кроме того, распространенной ошибкой составления электрических принципиальных схем является неверное его УГО. Варистор выглядит как конденсатор и распознается только по маркировке.

Виды и принцип работы

Полупроводниковые резисторы классифицируются по напряжению, поскольку от этого зависит их сфера применения. Их всего 2 вида:

  1. Высоковольтные с рабочим напряжением до 20 кВ.
  2. Низковольтные, напряжение которых находится в диапазоне от 3 до 200 В.

Все они применяются для защиты цепей от перегрузок: первые — для защиты электросетей, электрических машин и установок; вторые служат для защиты радиокомпонентов в низковольтных цепях. Принцип работы варисторов одинаков и не зависит от его вида.

В исходном состоянии он обладает высоким сопротивлением, но при превышении номинального значения напряжения оно падает. В результате этого, по закону Ома для участка цепи, значение силы тока возрастает при уменьшении величины сопротивления. Варистор при этом работает в режиме стабилитрона. При проектировании устройства и для корректной его работы следует учитывать емкость варистора, значение которой прямо пропорционально площади и обратно пропорционально его толщине.

Для того чтобы правильно подобрать элемент для защиты от перегрузок в цепях питания устройства, следует знать величину сопротивления источника на входе, а также мощность импульсов, образующихся при коммутации. Максимальное значение силы тока, пропускаемое варистором, определяет величину длительности и периода повторений выбросов амплитудных значений напряжения.

Маркировка и основные параметры

Маркировка варисторов отличается, поскольку каждый производитель этих радиокомпонентов имеет право устанавливать ее самостоятельно. Это, прежде всего, связано с его техническими характеристиками. Например, различия по напряжениям и необходимым уровням тока для его работы.

Среди отечественных наиболее распространенным является К275, а среди импортных — 7n471k, 14d471k, kl472m и ac472m. Наибольшей популярностью пользуется варистор, маркировка которого — CNR (бывают еще hel, vdr, jvr). Кроме того, к ней прикрепляется цифробуквенный индекс 14d471k, и расшифровывается этот вид обозначения следующим образом:

  1. CNR — металлооксидный тип.
  2. 14 — диаметр прибора, равный 14 мм.
  3. D — радиокомпонент в форме диска.
  4. 471 — максимальное значение напряжения, на которое он рассчитан.
  5. К — допустимое отклонения классификационного напряжения, равное 10%.

Существуют технические характеристики, необходимые для применения в схеме. Это связано с тем, что для защиты различных элементов цепи следует использовать различный тип полупроводникового сопротивления.

Их основные характеристики:

  1. Напряжение классификации — значение разности потенциалов, взятое с учетом того, что сила тока, равная 1 мА, протекает через варистор.
  2. Максимальная величина переменного напряжения — является среднеквадратичным значением, при котором он открывается и, следовательно, величина его сопротивления понижается.
  3. Значение постоянного максимального напряжения, при котором варистор открывается в цепи постоянного тока. Как правило, оно больше предыдущего параметра для тока переменной амплитуды.
  4. Допустимое напряжение (напряжение ограничения) является величиной, при превышении которой происходит выход элемента из строя. Указывается для определенной величины силы тока.
  5. Поглощаемая максимальная энергия измеряется в Дж (джоулях). Эта характеристика показывает величину энергии импульса, которую может рассеять варистор и при этом не выйти из строя.
  6. Время реагирования (единица измерения — наносекунды, нс) — величина, требуемая для перехода из одного состояния в другое, т. е. изменение величины сопротивления с высокой величины на низкую.
  7. Погрешность напряжения классификации — отклонение от номинального его значения в обе стороны, которое указывается в % (для импортных моделей: К = 10%, L = 15%, M = 20% и Р = 25%).

После описания принципа работы, особенностей маркировки и основных характеристик следует рассмотреть сферы применения варисторов.

Применение приборов

Варисторы применяются для защиты электронных устройств от скачкообразного напряжения, амплитуда которого превышает номинальное значение питания. Благодаря применению в блоках питания полупроводникового резистора, появляется возможность избежать множества поломок, которые могут вывести электронику из строя. Широкое применение варистор получил и в схеме балласта, который применяется в элементах освещения.

В некоторых стабилизаторах величин напряжения и тока также используются специализированные полупроводниковые резисторы, а варисторы-разрядники с напряжением более 20 кВ применяются для стабилизации питания в линиях электропередач. Его можно подключить также и в схему проводки (схема 1), защитив ее от перегрузок и недопустимых амплитудных значений тока и напряжения. При перегрузке проводки происходит ее нагрев, который может привести к пожару.

Схема 1 — Подключение варистора для сети 220В.

Низковольтные варисторы работают в диапазоне напряжения от 3 В до 200 В с силой тока от 0,1 до 1 А. Они применяются в различной аппаратуре и ставятся преимущественно на входе или выходе источника питания. Время их срабатывания составляет менее 25 нс, однако этой величины для некоторых приборов недостаточно и в этом случае применяются дополнительные схемы защиты.

Однако технология их изготовления не стоит на месте, поскольку фирма «S+М Eрсоs» создала радиоэлемент с временем срабатывания менее 0,5 нс. Этот полупроводниковый резистор изготовлен по smd-технологии. Конструкции дискового исполнения обладают более высоким временем срабатывания. Многослойные варисторы (CN) являются надежной защитой от статического электричества, которое может вывести из строя различную электронику. Примером использования является производство мобильных телефонов, которые подвержены воздействию статических разрядов. Этот тип варисторов также получили широкое применение в области компьютерной технике, а также в высокочувствительной аппаратуре.

Достоинства и недостатки

Для использования варистора следует ознакомиться с его положительными и отрицательными сторонами, поскольку от этого зависит защита электроники. К положительным качествам следует отнести следующие:

  1. Высокое время срабатывания.
  2. Отслеживание перепадов при помощи безинерционного метода.
  3. Широкий диапазон напряжений: от 12 В до 1,8 кВ.
  4. Длительный срок службы.
  5. Низкая стоимость.

У варистора, кроме его достоинств, существуют серьезные недостатки, на которые следует обратить внимание при разработке какого-либо устройства. К ним относятся:

  1. Большая емкость.
  2. Не рассеивают мощность при максимальном значении напряжения.

Емкость полупроводникового прибора находится в пределах от 70 до 3200 пФ и, следовательно, существенно влияет на работу схемы. Эта величина зависит от конструкции и типа прибора, а также от напряжения. Однако в некоторых случаях этот недостаток является достоинством при использовании его в фильтрах. Значение большей емкости ограничивает величину напряжения.

При максимальных значениях напряжения для рассеивания мощности следует применять варисторы-разрядники, поскольку обыкновенный полупроводниковый прибор перегреется и выйдет из строя. Каждому радиолюбителю следует знать алгоритм проверки варистора, поскольку при обращении в сервисные центры существует вероятность заплатить за ремонт больше, чем он стоит в действительности.

Проверка на исправность

Для поиска неисправностей необходима схема устройства. Для примера следует обратиться к схеме 2, в которой применяется варистор. В ней будет рассмотрен только вариант выхода из строя полупроводникового резистора. Основным этапом поиска неисправностей является подготовка рабочего места и инструмента, которая позволяет сосредоточиться на выполнении ремонта и произвести его качественно. Для ремонтных работ потребуется следующий инструмент:

  1. Отвертка.
  2. Щетка, которая нужна для очистки платы от пыли. Следует производить очистку постоянно, поскольку она является проводником электричества. В результате этого может произойти выход из строя определенного элемента схемы или короткое замыкание.
  3. Паяльник, олово и канифоль.
  4. Мультиметр для диагностики радиокомпонентов.
  5. Увеличительное стекло для просмотра маркировки.

После подготовки рабочего места и инструмента следует аккуратно разобрать сетевой фильтр, а затем при необходимости произвести очистку от пыли и мусора.

Схема 2 — Схема электрическая принципиальная сетевого фильтра на 220 вольт и его доработка.

Найти варистор и произвести его визуальный осмотр. Корпус должен быть целым и без трещин. Если было обнаружено нарушение целостности корпуса, то его необходимо выпаять и произвести замену на такой же или выбрать аналог. Необходимо отметить, что полярность подключения варистора в цепь не имеет значения. Если механические повреждения не обнаружены, то следует перейти к его диагностике, которая производится двумя способами:

  1. Измерение сопротивления.
  2. Поиск неисправности, исходя из технических характеристик элемента.

В первом случае деталь выпаивается из платы и замеряется значение ее сопротивления при помощи мультиметра. Переключатель ставится в положение максимального диапазона измерений (2 МОм достаточно). При замере не следует касаться руками варистора, поскольку прибор покажет сопротивление тела. Если мультиметр показывает высокие значения, то радиокомпонент исправен, а при других значениях его следует заменить. После замены следует собрать корпус и произвести включение сетевого фильтра.

Существует и другой способ выявления неисправного варистора, основанный на анализе характеристик элемента. Его, как правило, используют в том случае, если замер величины сопротивления не дал необходимых результатов. Для этого следует обратиться к техническим характеристикам варистора, согласно которым можно выявить его неисправность.

Следует проверить силу тока, при которой он работает, поскольку ее значение может быть меньше необходимой. В этом случае он не будет работать. Также нужно проверить величину напряжения, на которую он рассчитан. Если по каким-либо причинам эти показатели меньше допустимых, то полупроводниковый резистор не откроется.

Таким образом, варистор получил широкое применение в различных устройствах защиты от перепадов напряжения и блоках питания, а также статического электричества. Современные технологии позволяют получить низкие показатели времени срабатывания, благодаря которому сферы применения этого радиоэлемента расширяются.

Принцип действия

Варистор — это полупроводниковый прибор с симметричной нелинейной вольтамперной характеристикой. По ее форме можно сделать вывод о том, что варистор работает и в переменном и в постоянном токе. Рассмотрим её подробнее.

В нормальном состоянии ток через варистор предельно мал, его называют током утечки. Его можно рассматривать как диэлектрический компонент с определенной электрической емкостью и можно говорить, что он не пропускает ток. Но, при определенном напряжении (на картинке это + — 60 Вольт) он начинает пропускать ток.

Другими словами, принцип работы варистора в защитных цепях напоминает разрядник, только в полупроводниковом приборе не возникает дугового разряда, а изменяется его внутреннее сопротивление. При уменьшении сопротивления, ток с единиц микроампер возрастает до сотен или тысяч Ампер.

Условное графическое изображение варистора в схемах:

Обозначение элемента на схемах напоминает обычный резистор, но перечеркнутый по диагонали линией, на которой может быть нанесена буква U. Чтобы найти на плате или в схеме этот элемент – обращайте внимание на подписи, чаще всего они обозначаются, как RU или VA.

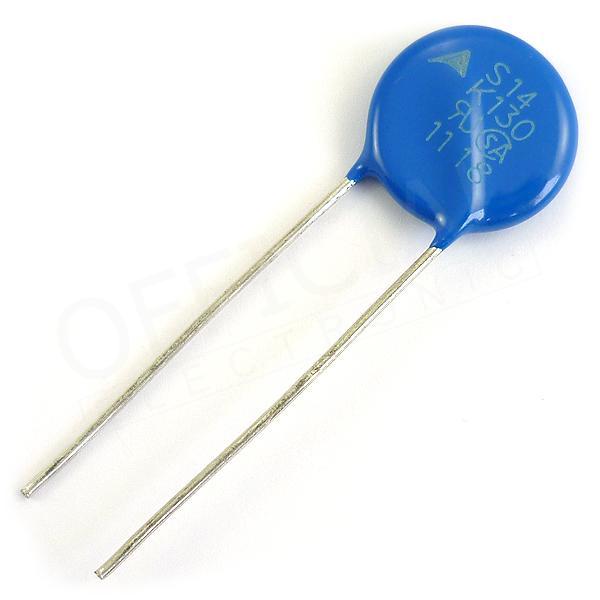

Внешний вид варистора:

Варистор устанавливают параллельно цепи для ее защиты. Поэтому при импульсе напряжения защищаемой цепи — энергия поступает не в устройство, а рассеивается в виде тепла на варисторе. Если энергия импульса слишком велика — варистор сгорит. Но понятие сгорит размазано, варианта развития два. Либо варистор просто разорвет на части, либо его кристалл разрушится, а электроды замкнутся накоротко. Это приведет к тому, что выгорят дорожки и проводники, или произойдет возгорание элементов корпуса и других деталей.

Чтобы этого избежать перед варистором, последовательно со всей цепью на сигнальный или питающий провод устанавливают предохранитель. Тогда в случае сильного импульса напряжения и долговременного срабатывания или перегорания варистора сгорит и предохранитель, разорвав цепь.

Если сказать вкратце, для чего нужен такой компонент — его свойства позволяют защитить электрическую цепь от губительных всплесков напряжения, которые могут возникать как на информационных линиях, так и на электрических линиях, например, при коммутации мощных электроприборов. Мы обсудим этот вопрос немного ниже.

Устройство

Варисторы устроены достаточно просто — внутри есть кристалл полупроводникового материала, чаще всего это Оксид Цинка (ZiO) или Карбид Кремния (SiC). Прессованный порошок этих материалов подвергают высокотемпературной обработке (запекают) и покрывают диэлектрической оболочкой. Встречаются либо в исполнении с аксиальными выводами, для монтажа в отверстия на печатной плате, а также в SMD-корпусе.

На рисунке ниже наглядно изображено внутреннее устройство варистора:

Основные параметры

Чтобы правильно подобрать варистор, нужно знать его основные технические характеристики:

  1. Классификационное напряжение, может обозначаться как Un. Это такое напряжение, при котором через варистор начинает протекать ток силой в 1 мА, при дальнейшем превышении ток лавинообразно увеличивается. Именно этот параметр указывают в маркировке варистора.
  2. Номинальная рассеиваемая мощность P. Определяет, сколько может рассеять элемент с сохранением своих характеристик.
  3. Максимальная энергия одиночного импульса W. Измеряется в Джоулях.
  4. Максимальный ток Ipp импульса. При том что фронт нарастает в течении 8 мкс, а общая его длительность — 20 мкс.
  5. Емкость в закрытом состоянии — Co. Так как в закрытом состоянии варистор представляет собой подобие конденсатора, ведь его электроды разделены непроводящим материалом, то у него есть определенная емкость. Это важно, когда устройство применяется в высокочастотных цепях.

Также выделяют и два вида напряжений:

— максимальное действующее или среднеквадратичное переменное;

  • Um= — максимальное постоянное.
  • Маркировка и выбор варистора

    На практике, например, при ремонте электронного устройства приходится работать с маркировкой варистора, обычно она выполнена в виде:

    20D 471K

    Что это такое и как понять? Первые символы 20D — это диаметр. Чем он больше и чем толще — тем большую энергию может рассеять варистор. Далее 471 — это классификационное напряжение.

    Могут присутствовать и другие дополнительные символы, обычно указывают на производителя или особенность компонента.

    Теперь давайте разберемся как правильно выбрать варистор, чтобы он верно выполнял свою функцию. Чтобы подобрать компонент, нужно знать в цепи с каким напряжением и родом тока он будет работать. Например, можно предположить, что для защиты устройств, работающих в цепи 220В нужно применять варистор с классификационным напряжением немного выше (чтобы срабатывал при значительных превышениях номинала), то есть 250-260В. Это в корне не верно.

    Дело в том, что в цепях переменного тока 220В — это действующее значение. Если не углубляться в подробности, то амплитуда синусоидального сигнала в корень из 2 раз больше чем действующее значение, то есть в 1,41 раза. В результате амплитудное напряжение в наших розетках равняется 300-310 В.

    Где 1,1 – коэффициент запаса.

    При таких расчетах элемент начнет срабатывание при скачке действующего напряжения больше 240 Вольт, значит его классификационное напряжение должно быть не менее 370 Вольт.

    Ниже приведены типовые номиналы варисторов для сетей переменного тока с напряжением в:

    120)– 271k;
    200В (180

    220) – 431k;
    240В (210

    250) – 471k;
    240В (240

    Применение в быту

    Назначение варисторов — защита цепи при импульсах и перенапряжениях на линии. Это свойство позволило рассматриваемым элементам найти свое применение в качестве защиты:

    • линий связи;
    • информационных входов электронных устройств;
    • силовых цепей.

    В большинстве дешевых блоков питания не устанавливают никаких защит. А вот в хороших моделях по входу устанавливают варисторы.

    Кроме того, все знают, что компьютер нужно подключать к питанию через специальный удлинитель с кнопкой — сетевой фильтр. Он не только фильтрует помехи, в схемах нормальных фильтров также устанавливают варисторы.

    Часто электрики рекомендуют защитить китайские светодиодные лампы, установив варистор параллельно патрону. Также защищают и другие устройства, некоторые монтируют варистор в розетку или в вилку, чтобы обезопасить подключаемую технику.

    Чтобы защитить всю квартиру — вы можете установить варистор на дин-рейку, в хороших устройствах в корпусе расположены настоящие мощные варисторы диаметром с кулак. Примером такого устройства является ОИН-1, который изображен на фото ниже:

    В заключение хотелось бы отметить, что назначение варистора – защитить какую-либо электрическую цепь. Принцип работы основан на изменении сопротивления полупроводниковой структуры под воздействием высокого напряжения. Напряжение, при котором через элемент начинает течь ток силой 1 мА называют классификационным. Это и диаметр элемента есть основными параметрами при выборе. Пожалуй, мы доступно объяснили, что такое варистор и для чего он нужен, задавайте вопросы в комментариях, если вам что-то непонятно.

    Напоследок рекомендуем просмотреть полезные видео по теме статьи:

    Наверняка вы не знаете:

    Если при ремонте кондиционера вы обнаружили на плате сгоревший предохранитель не спешите его тут же менять, вначале выясните причину по которой он сгорел.

    Скорее всего это произошло из-за скачков напряжения в сети.

    При измерении в сети напряжение питания оно постоянно колеблется,причём не всегда в пределах безопасных для кондиционеров.

    Плюс к этому в сети всегда присутствуют короткие импульсы напряжением в несколько киловольт. Происходит это из-за постоянного отключения и включения индуктивной и ёмкостной нагрузки (электродвигатели,трансформаторы и т. д.), а также из-за атмосферного электричества.

    Кондиционеры, как и любую другую электронную технику защищают на этот случай варисторами. Точнее электронную начинку кондиционера-плату управления.

    Стандартная схема подключения варистора

    параллельно защищаемой нагрузке подключают варистор VA1, а перед ним ставят предохранитель F1:

    Принцип действия варистора

    По сути варистор представляет собой нелинейный полупроводниковый резистор, проводимость которого зависит от приложенного к нему напряжения. При нормальном напряжении варистор пропускает через себя пренебрежительно малый ток, а при определённом пороговом напряжении он открывается и пропускает через себя весь ток. Таким образом он фильтрует короткие импульсы, если же импульс будет более длинным, и ток идущий через варистор превысит номинальный ток срабатывания предохранителя, то он попросту сгорит, обесточив и защитив нагрузку.

    Маркировка варисторов

    Существует огромное количество варисторов разных производителей, с разным пороговым напряжение срабатывания и рассчитанные на разный ток. Узнать какой стоял варистор можно по его маркировке. Например маркировка варисторов CNR:

    CNR-07D390K , где:

    • CNR- серия, полное название CeNtRa металлоксидные варисторы
    • 07- диаметр 7мм
    • D – дисковый
    • 390 – напряжение срабатывания, рассчитываются умножением первых двух цифр на 10 в степени равной третьей цифре, то есть 39 умножаем на 10 в нулевой степени получатся 39 В, 271-270 В и т. д.
    • K – допуск 10 %, то есть разброс напряжения может колебаться от номинального на 10 % в любую сторону.

    Как же найти на плате варистор?

    По схеме приведённой выше, видно что этот элемент находится рядом с предохранителем в месте прихода на плату проводов питания. Обычно это диск жёлтого или тёмно-зелёного цвета.

    На фото варистор указан красной стрелкой. Можно было подумать что варистор это синяя деталь, покрытая чёрной копотью, но на увеличении видно трещины на корпусе варистора, от которого покрылись нагаром расположенные рядом детали.Хорошо это видно и с обратной стороны, где написаны условные обозначения. Даже если их не будет, распознать варистор можно, зная что он подсоединён параллельно нагрузке или по маркировке на его корпусе.

    VA1- это варистор, а синяя деталь рядом это конденсатор-С70.

    Не путайте их, по форме они одинаковые, так что ориентируйтесь на маркировку и условные обозначения на плате.

    После того как вы нашли варистор, его нужно выпаять, чтобы потом на его место установить новый.Для выпаивания варисторов я обычно использую газовый паяльник, потому что не всегда в месте ремонта есть электропитание – на строящемся объекте, на крыше, например.Ещё очень удобно пользоваться оловоотсосом -разогреть место пайки и оловоотсосом удалить расплавившийся припой.

    Но для этих целей вполне подойдёт пинцет или обычные плоскогубцы-нужно захватить ножку детали и вытянуть когда припой расплавится.Если у вас плохо плавится припой, то скорее всего он на плате высокотемпературный-так называемый бессвинцовый (может заметили на моей плате надпись PbF – плюмбум фри). В этом случае нужно или увеличить температуру жала паяльника или же капнуть сверху другого более низкотемпературного, место пайки расплавится и можно будет удалить деталь. После этого вставляем новый варистор и припаиваем его.

    Для пайки очень удобно пользоваться припоем в виде проволоки у которого внутри уже есть флюс.

    Ещё обратите внимание, что большинство плат – двусторонние, поэтому припаивать ножки детали нужно с обеих сторон платы, так как нередко бывает что ножка детали выполняет роль перемычки между дорожками с разных сторон платы.

    После замены варистора остаётся только поставить новый предохранитель и установить плату на место.

    Обычно в платах кондиционера стоят варисторы на напряжение 470 В, и предохранители номиналом от 0.5 А до 5 А. Поэтому рекомендую всегда иметь при себе небольшой запас этих деталей.

    Для тех, кто хочет нагляднее увидеть процесс , выкладываю видео урок:

    Для тех кому требуется отремонтировать плату, путём замены варистора, помогут наши сервисные специалисты, цены смотрите здесь.

    Варистор — Википедия. Что такое Варистор

    Обозначение на схеме Вольт-амперные характеристики варисторов: синие — на основе ZnO, красные — на основе SiC. Разные варисторы

    Вари́стор (лат. vari(able) — переменный (resi)sto — резистор) — полупроводниковый резистор, электрическое сопротивление (проводимость) которого нелинейно зависит от приложенного напряжения, то есть обладающий нелинейной симметричной вольт-амперной характеристикой и имеющий два вывода. Обладает свойством резко уменьшать своё сопротивление с миллиардов до десятков Ом при увеличении приложенного к нему напряжения выше пороговой величины[1]. При дальнейшем увеличении напряжения сопротивление уменьшается ещё сильнее. Благодаря отсутствию сопровождающих токов при скачкообразном изменении приложенного напряжения, варисторы являются основным элементом для производства устройств защиты от импульсных перенапряжений (УЗИП).

    Изготовление

    Изготавливают варисторы спеканием при температуре около 1700 °C полупроводника, преимущественно порошкообразного карбида кремния (SiC) или оксида цинка (ZnO), и связующего вещества (например, глина, жидкое стекло, лаки, смолы). Далее две поверхности полученного элемента металлизируют (обычно электроды имеют форму дисков) и припаивают к ним металлические проволочные выводы.

    Конструктивно варисторы выполняются обычно в виде дисков, таблеток, стержней; существуют бусинковые и плёночные варисторы. Широкое распространение получили стержневые подстроечные варисторы с подвижным контактом.

    Свойства

    Нелинейность характеристик варисторов обусловлена локальным нагревом соприкасающихся граней многочисленных кристаллов карбида кремния (или иного полупроводника). При локальном повышении температуры на границах кристаллов сопротивление последних существенно снижается, что приводит к уменьшению общего сопротивления варисторов.

    Один из основных параметров варистора — коэффициент нелинейности λ — определяется отношением его статического сопротивления R к динамическому сопротивлению Rd:

    λ=RRd=UI:dUdI≈const{\displaystyle \lambda ={\frac {R}{R_{d}}}={\frac {U}{I}}:{\frac {dU}{dI}}\approx const},

    где U — напряжение, I — ток варистора

    Коэффициент нелинейности лежит в пределах 2-10 у варисторов на основе SiC и 20-100 у варисторов на основе ZnO.

    Температурный коэффициент сопротивления (ТКС) варистора — отрицательная величина.

    Применение

    Низковольтные варисторы изготавливают на рабочее напряжение от 3 до 200 В и ток от 0,0001 до 1 А; высоковольтные варисторы — на рабочее напряжение до 20 кВ.

    Варисторы применяются для стабилизации и регулирования низкочастотных токов и напряжений, в аналоговых вычислителях — для возведения в степень, извлечения корней и других математических действий, в цепях защиты от перенапряжений (например, высоковольтные линии электропередачи, линии связи, электрические приборы) и др.

    Высоковольтные варисторы применяются для изготовления ограничителей перенапряжения.

    Как электронные компоненты, варисторы дёшевы и надёжны, способны выдерживать значительные электрические перегрузки, могут работать на высокой частоте (до 500 кГц). Среди недостатков — значительный низкочастотный шум и старение — изменение параметров со временем и при колебаниях температуры.

    Материалы варисторов

    Тирит, вилит, лэтин, силит — полупроводниковые материалы на основе карбида кремния с разными связками. Оксид цинка — новый материал для варисторов.

    Параметры

    При описании характеристик варисторов в основном используются следующие параметры[1]:

    • Классификационное напряжение Un — напряжение при определённом токе (обычно 1 мА), условный параметр для маркировки изделий;
    • Максимально допустимое напряжение Um для постоянного тока и для переменного тока (среднеквадратичное или действующее значение), диапазон — от нескольких В до нескольких десятков кВ; может быть превышено только при перенапряжениях;
    • Номинальная средняя рассеиваемая мощность P — мощность в ваттах (Вт), которую варистор может рассеивать в течение всего срока службы при сохранении параметров в заданных пределах;
    • Максимальный импульсный ток Ipp (Peak Surge Current) в амперах (А), для которого нормируется время нарастания и длительность импульса;
    • Максимальная допустимая поглощаемая энергия W (Absorption energy) в джоулях (Дж), при воздействии одиночного импульса;
    • Ёмкость Co, измеренная в закрытом состоянии при заданной частоте; зависит от приложенного напряжения — когда варистор пропускает через себя большой ток, она падает до нуля.

    Рабочее напряжение варистора выбирается исходя из допустимой энергии рассеяния и максимальной амплитуды напряжения. Рекомендуется, чтобы на переменном напряжении оно не превышало 0,6 Un, а на постоянном — 0,85 Un. Например, в сети с действующим напряжением 220 В (50 Гц) обычно устанавливают варисторы с классификационным напряжением не ниже 380…430 В.

    См. также

    Примечания

    Литература

    • В. Г. Герасимов, О. М. Князьков, А. Е. Краснопольский, В. В. Сухоруков. Основы промышленной электроники: Учебник для вузов / Под ред. В. Г. Герасимова. — 2-е изд., перераб. и доп. — М.: Высшая школа, 1978.
    • Электроника: Энциклопедический словарь / В. Г. Колесников (главный редактор). — 1-е изд. — М.: Сов. энциклопедия, 1991. — С. 54. — ISBN 5-85270-062-2.
    • И. П. Шелестов. Полезные схемы. Книга 5. — М.: СОЛОН-Р, 2002. — 240 с. — (Радиолюбителям). — 7000 экз. — ISBN 5-93455-167-1.

    Замена и проверка варистора на плате + видео

    Если при ремонте кондиционера вы обнаружили на плате сгоревший предохранитель не спешите его тут же менять, вначале выясните причину по которой он сгорел.

    Скорее всего это произошло из-за скачков напряжения в сети.

    При измерении в сети напряжение питания оно постоянно колеблется,причём не всегда в пределах безопасных для кондиционеров.

    Плюс к этому в сети всегда присутствуют короткие импульсы напряжением в несколько киловольт. Происходит это из-за постоянного отключения и включения индуктивной и ёмкостной нагрузки (электродвигатели,трансформаторы и т. д.), а также из-за атмосферного электричества.

    Кондиционеры, как и любую другую электронную технику защищают на этот случай варисторами. Точнее электронную начинку кондиционера-плату управления.




    Стандартная схема подключения варистора



    параллельно защищаемой нагрузке подключают варистор VA1, а перед ним ставят предохранитель F1:



    Принцип действия варистора



    По сути варистор представляет собой нелинейный полупроводниковый резистор, проводимость которого зависит от приложенного к нему напряжения. При нормальном напряжении варистор пропускает через себя пренебрежительно малый ток, а при определённом пороговом напряжении он открывается и пропускает через себя весь ток.
    Таким образом он фильтрует короткие импульсы, если же импульс будет более длинным, и ток идущий через варистор превысит номинальный ток срабатывания предохранителя, то он попросту сгорит, обесточив и защитив нагрузку.

    Маркировка варисторов



    Существует огромное количество варисторов разных производителей, с разным пороговым напряжение срабатывания и рассчитанные на разный ток. Узнать какой стоял варистор можно по его маркировке.
    Например маркировка варисторов CNR:



    CNR-07D390K, где:

    • CNR-серия, полное название CeNtRa металлоксидные варисторы
    • 07- диаметр 7мм
    • D — дисковый
    • 390 — напряжение срабатывания, рассчитываются умножением первых двух цифр на 10 в степени равной третьей цифре, то есть 39 умножаем на 10 в нулевой степени получатся 39 В, 271-270 В и т. д.
    • K — допуск 10 %, то есть разброс напряжения может колебаться от номинального на 10 % в любую сторону.



    Как же найти на плате варистор?



    По схеме приведённой выше, видно что этот элемент находится рядом с предохранителем в месте прихода на плату проводов питания. Обычно это диск жёлтого или тёмно-зелёного цвета.




    На фото варистор указан красной стрелкой. Можно было подумать что варистор это синяя деталь, покрытая чёрной копотью, но на увеличении видно трещины на корпусе варистора, от которого покрылись нагаром расположенные рядом детали.Хорошо это видно и с обратной стороны, где написаны условные обозначения. Даже если их не будет, распознать варистор можно, зная что он подсоединён параллельно нагрузке или по маркировке на его корпусе.

    VA1- это варистор, а синяя деталь рядом это конденсатор-С70.

    Не путайте их, по форме они одинаковые, так что ориентируйтесь на маркировку и условные обозначения на плате.

    После того как вы нашли варистор, его нужно выпаять, чтобы потом на его место установить новый.Для выпаивания варисторов я обычно использую газовый паяльник, потому что не всегда в месте ремонта есть электропитание — на строящемся объекте, на крыше, например.Ещё очень удобно пользоваться оловоотсосом -разогреть место пайки и оловоотсосом удалить расплавившийся припой.

    Но для этих целей вполне подойдёт пинцет или обычные плоскогубцы-нужно захватить ножку детали и вытянуть когда припой расплавится.Если у вас плохо плавится припой, то скорее всего он на плате высокотемпературный-так называемый бессвинцовый (может заметили на моей плате надпись PbF — плюмбум фри). В этом случае нужно или увеличить температуру жала паяльника или же капнуть сверху другого более низкотемпературного, место пайки расплавится и можно будет удалить деталь. После этого вставляем новый варистор и припаиваем его.

    Для пайки очень удобно пользоваться припоем в виде проволоки у которого внутри уже есть флюс.

    Ещё обратите внимание, что большинство плат — двусторонние, поэтому припаивать ножки детали нужно с обеих сторон платы, так как нередко бывает что ножка детали выполняет роль перемычки между дорожками с разных сторон платы.

    После замены варистора остаётся только поставить новый предохранитель и установить плату на место.



    Обычно в платах кондиционера стоят варисторы на напряжение 470 В, и предохранители номиналом от 0.5 А до 5 А. Поэтому рекомендую всегда иметь при себе небольшой запас этих деталей.



    Для тех, кто хочет нагляднее увидеть процесс , выкладываю видео урок:



    Для тех кому требуется отремонтировать плату, путём замены варистора, помогут наши сервисные специалисты, цены смотрите здесь.

    Варистор — Википедия

    Материал из Википедии — свободной энциклопедии

    Обозначение на схеме Вольт-амперные характеристики варисторов: синие — на основе ZnO, красные — на основе SiC. Разные варисторы

    Вари́стор (лат. vari(able) — переменный (resi)sto — резистор) — полупроводниковый резистор, электрическое сопротивление (проводимость) которого нелинейно зависит от приложенного напряжения, то есть обладающий нелинейной симметричной вольт-амперной характеристикой и имеющий два вывода. Обладает свойством резко уменьшать своё сопротивление с миллиардов до десятков Ом при увеличении приложенного к нему напряжения выше пороговой величины[1]. При дальнейшем увеличении напряжения сопротивление уменьшается ещё сильнее. Благодаря отсутствию сопровождающих токов при скачкообразном изменении приложенного напряжения, варисторы являются основным элементом для производства устройств защиты от импульсных перенапряжений (УЗИП).

    Изготовление

    Изготавливают варисторы спеканием при температуре около 1700 °C полупроводника, преимущественно порошкообразного карбида кремния (SiC) или оксида цинка (ZnO), и связующего вещества (например, глина, жидкое стекло, лаки, смолы). Далее две поверхности полученного элемента металлизируют (обычно электроды имеют форму дисков) и припаивают к ним металлические проволочные выводы.

    Конструктивно варисторы выполняются обычно в виде дисков, таблеток, стержней; существуют бусинковые и плёночные варисторы. Широкое распространение получили стержневые подстроечные варисторы с подвижным контактом.

    Свойства

    Нелинейность характеристик варисторов обусловлена локальным нагревом соприкасающихся граней многочисленных кристаллов карбида кремния (или иного полупроводника). При локальном повышении температуры на границах кристаллов сопротивление последних существенно снижается, что приводит к уменьшению общего сопротивления варисторов.

    Один из основных параметров варистора — коэффициент нелинейности λ — определяется отношением его статического сопротивления R к динамическому сопротивлению Rd:

    λ=RRd=UI:dUdI≈const{\displaystyle \lambda ={\frac {R}{R_{d}}}={\frac {U}{I}}:{\frac {dU}{dI}}\approx const},

    где U — напряжение, I — ток варистора

    Коэффициент нелинейности лежит в пределах 2-10 у варисторов на основе SiC и 20-100 у варисторов на основе ZnO.

    Температурный коэффициент сопротивления (ТКС) варистора — отрицательная величина.

    Применение

    Низковольтные варисторы изготавливают на рабочее напряжение от 3 до 200 В и ток от 0,0001 до 1 А; высоковольтные варисторы — на рабочее напряжение до 20 кВ.

    Варисторы применяются для стабилизации и регулирования низкочастотных токов и напряжений, в аналоговых вычислителях — для возведения в степень, извлечения корней и других математических действий, в цепях защиты от перенапряжений (например, высоковольтные линии электропередачи, линии связи, электрические приборы) и др.

    Высоковольтные варисторы применяются для изготовления ограничителей перенапряжения.

    Как электронные компоненты, варисторы дёшевы и надёжны, способны выдерживать значительные электрические перегрузки, могут работать на высокой частоте (до 500 кГц). Среди недостатков — значительный низкочастотный шум и старение — изменение параметров со временем и при колебаниях температуры.

    Материалы варисторов

    Тирит, вилит, лэтин, силит — полупроводниковые материалы на основе карбида кремния с разными связками. Оксид цинка — новый материал для варисторов.

    Параметры

    При описании характеристик варисторов в основном используются следующие параметры[1]:

    • Классификационное напряжение Un — напряжение при определённом токе (обычно 1 мА), условный параметр для маркировки изделий;
    • Максимально допустимое напряжение Um для постоянного тока и для переменного тока (среднеквадратичное или действующее значение), диапазон — от нескольких В до нескольких десятков кВ; может быть превышено только при перенапряжениях;
    • Номинальная средняя рассеиваемая мощность P — мощность в ваттах (Вт), которую варистор может рассеивать в течение всего срока службы при сохранении параметров в заданных пределах;
    • Максимальный импульсный ток Ipp (Peak Surge Current) в амперах (А), для которого нормируется время нарастания и длительность импульса;
    • Максимальная допустимая поглощаемая энергия W (Absorption energy) в джоулях (Дж), при воздействии одиночного импульса;
    • Ёмкость Co, измеренная в закрытом состоянии при заданной частоте; зависит от приложенного напряжения — когда варистор пропускает через себя большой ток, она падает до нуля.

    Рабочее напряжение варистора выбирается исходя из допустимой энергии рассеяния и максимальной амплитуды напряжения. Рекомендуется, чтобы на переменном напряжении оно не превышало 0,6 Un, а на постоянном — 0,85 Un. Например, в сети с действующим напряжением 220 В (50 Гц) обычно устанавливают варисторы с классификационным напряжением не ниже 380…430 В.

    См. также

    Примечания

    Литература

    • В. Г. Герасимов, О. М. Князьков, А. Е. Краснопольский, В. В. Сухоруков. Основы промышленной электроники: Учебник для вузов / Под ред. В. Г. Герасимова. — 2-е изд., перераб. и доп. — М.: Высшая школа, 1978.
    • Электроника: Энциклопедический словарь / В. Г. Колесников (главный редактор). — 1-е изд. — М.: Сов. энциклопедия, 1991. — С. 54. — ISBN 5-85270-062-2.
    • И. П. Шелестов. Полезные схемы. Книга 5. — М.: СОЛОН-Р, 2002. — 240 с. — (Радиолюбителям). — 7000 экз. — ISBN 5-93455-167-1.


    Варистор — Википедия

    Материал из Википедии — свободной энциклопедии

    Обозначение на схеме Вольт-амперные характеристики варисторов: синие — на основе ZnO, красные — на основе SiC. Разные варисторы

    Вари́стор (лат. vari(able) — переменный (resi)sto — резистор) — полупроводниковый резистор, электрическое сопротивление (проводимость) которого нелинейно зависит от приложенного напряжения, то есть обладающий нелинейной симметричной вольт-амперной характеристикой и имеющий два вывода. Обладает свойством резко уменьшать своё сопротивление с миллиардов до десятков Ом при увеличении приложенного к нему напряжения выше пороговой величины[1]. При дальнейшем увеличении напряжения сопротивление уменьшается ещё сильнее. Благодаря отсутствию сопровождающих токов при скачкообразном изменении приложенного напряжения, варисторы являются основным элементом для производства устройств защиты от импульсных перенапряжений (УЗИП).

    Изготовление

    Изготавливают варисторы спеканием при температуре около 1700 °C полупроводника, преимущественно порошкообразного карбида кремния (SiC) или оксида цинка (ZnO), и связующего вещества (например, глина, жидкое стекло, лаки, смолы). Далее две поверхности полученного элемента металлизируют (обычно электроды имеют форму дисков) и припаивают к ним металлические проволочные выводы.

    Конструктивно варисторы выполняются обычно в виде дисков, таблеток, стержней; существуют бусинковые и плёночные варисторы. Широкое распространение получили стержневые подстроечные варисторы с подвижным контактом.

    Свойства

    Нелинейность характеристик варисторов обусловлена локальным нагревом соприкасающихся граней многочисленных кристаллов карбида кремния (или иного полупроводника). При локальном повышении температуры на границах кристаллов сопротивление последних существенно снижается, что приводит к уменьшению общего сопротивления варисторов.

    Один из основных параметров варистора — коэффициент нелинейности λ — определяется отношением его статического сопротивления R к динамическому сопротивлению Rd:

    λ=RRd=UI:dUdI≈const{\displaystyle \lambda ={\frac {R}{R_{d}}}={\frac {U}{I}}:{\frac {dU}{dI}}\approx const},

    где U — напряжение, I — ток варистора

    Коэффициент нелинейности лежит в пределах 2-10 у варисторов на основе SiC и 20-100 у варисторов на основе ZnO.

    Температурный коэффициент сопротивления (ТКС) варистора — отрицательная величина.

    Применение

    Низковольтные варисторы изготавливают на рабочее напряжение от 3 до 200 В и ток от 0,0001 до 1 А; высоковольтные варисторы — на рабочее напряжение до 20 кВ.

    Варисторы применяются для стабилизации и регулирования низкочастотных токов и напряжений, в аналоговых вычислителях — для возведения в степень, извлечения корней и других математических действий, в цепях защиты от перенапряжений (например, высоковольтные линии электропередачи, линии связи, электрические приборы) и др.

    Высоковольтные варисторы применяются для изготовления ограничителей перенапряжения.

    Как электронные компоненты, варисторы дёшевы и надёжны, способны выдерживать значительные электрические перегрузки, могут работать на высокой частоте (до 500 кГц). Среди недостатков — значительный низкочастотный шум и старение — изменение параметров со временем и при колебаниях температуры.

    Материалы варисторов

    Тирит, вилит, лэтин, силит — полупроводниковые материалы на основе карбида кремния с разными связками. Оксид цинка — новый материал для варисторов.

    Параметры

    При описании характеристик варисторов в основном используются следующие параметры[1]:

    • Классификационное напряжение Un — напряжение при определённом токе (обычно 1 мА), условный параметр для маркировки изделий;
    • Максимально допустимое напряжение Um для постоянного тока и для переменного тока (среднеквадратичное или действующее значение), диапазон — от нескольких В до нескольких десятков кВ; может быть превышено только при перенапряжениях;
    • Номинальная средняя рассеиваемая мощность P — мощность в ваттах (Вт), которую варистор может рассеивать в течение всего срока службы при сохранении параметров в заданных пределах;
    • Максимальный импульсный ток Ipp (Peak Surge Current) в амперах (А), для которого нормируется время нарастания и длительность импульса;
    • Максимальная допустимая поглощаемая энергия W (Absorption energy) в джоулях (Дж), при воздействии одиночного импульса;
    • Ёмкость Co, измеренная в закрытом состоянии при заданной частоте; зависит от приложенного напряжения — когда варистор пропускает через себя большой ток, она падает до нуля.

    Рабочее напряжение варистора выбирается исходя из допустимой энергии рассеяния и максимальной амплитуды напряжения. Рекомендуется, чтобы на переменном напряжении оно не превышало 0,6 Un, а на постоянном — 0,85 Un. Например, в сети с действующим напряжением 220 В (50 Гц) обычно устанавливают варисторы с классификационным напряжением не ниже 380…430 В.

    См. также

    Примечания

    Литература

    • В. Г. Герасимов, О. М. Князьков, А. Е. Краснопольский, В. В. Сухоруков. Основы промышленной электроники: Учебник для вузов / Под ред. В. Г. Герасимова. — 2-е изд., перераб. и доп. — М.: Высшая школа, 1978.
    • Электроника: Энциклопедический словарь / В. Г. Колесников (главный редактор). — 1-е изд. — М.: Сов. энциклопедия, 1991. — С. 54. — ISBN 5-85270-062-2.
    • И. П. Шелестов. Полезные схемы. Книга 5. — М.: СОЛОН-Р, 2002. — 240 с. — (Радиолюбителям). — 7000 экз. — ISBN 5-93455-167-1.

    Как использовать устройства защиты от электростатического разряда / перенапряжения: дисковые варисторы | Технические заметки

    Преимущества различных типов варисторов

    Варисторы

    могут использоваться в качестве подавителей для защиты устройств и цепей от переходных аномальных напряжений, включая электростатический разряд (электростатический разряд) и удар молнии.
    Для защиты от относительно большого импульсного тока (от 100А до 25кА) подходят дисковые варисторы с выводами и дисковые варисторы SMD. Для защиты от повышенного импульсного тока (примерно 25 кА и более) подходят блочные варисторы и ленточные варисторы.

    Ниже приведены подробные приложения.



    Пример применения: Защита от перенапряжения для входной части импульсного источника питания

    Различные типы небольших, легких и высокоэффективных импульсных источников питания часто используются в качестве источников питания электронных устройств. В импульсном источнике питания перед силовой цепью размещается ЭМС-фильтр для предотвращения шума проводимости, который проникает через силовую линию.Однако, поскольку грозовые перенапряжения и коммутационные перенапряжения нельзя предотвратить только с помощью фильтра ЭМС, схема защиты от перенапряжения с использованием дисковых варисторов размещается перед фильтром ЭМС. Комбинации с разрядниками для защиты от перенапряжений и другими устройствами, а также конфигурации их схем различаются. Подобные схемы защиты встроены в адаптеры переменного тока, которые используются для портативных компьютеров и т.п. Варисторы также используются для удлинителей и настенных розеток с молниезащитой.

    Рис.1 Пример схемы защиты от перенапряжения для импульсного блока питания

    Пример приложения: Защита от перенапряжения для светодиодной системы освещения

    Светодиодная система освещения состоит из светодиодных матриц с несколькими подключенными светодиодами, драйвера (схемы управления), схемы управления и источника питания светодиодов, а также подсистем, включая источник питания для связи. Многие варисторы микросхемы используются для защиты от электростатических разрядов и защиты от перенапряжения для интерфейсной части, а варисторы необходимы для защиты от электростатических разрядов.Светодиод — это устройство, в котором используется полупроводник, и без защиты он может быть разрушен электростатическим разрядом или скачком напряжения. По этой причине варистор устанавливается параллельно светодиодному устройству.

    Рис.2 Защита светодиодного устройства в системе светодиодного освещения

    Пример применения: Защита от перенапряжения для индуктивных нагрузок, таких как двигатели

    В момент отключения питания устройств с индуктивными нагрузками, использующими катушки, такие как двигатели, соленоиды и электромагнитные клапаны, устройства разряжают магнитную энергию, которая была накоплена в качестве противодействующей электродвижущей силы, и генерируют большое импульсное напряжение.Для защиты устройств от скачков напряжения параллельно нагрузке подключают варистор.

    Рис. Защита от перенапряжения для индуктивных нагрузок, таких как двигатели

    Пример приложения: Защита от перенапряжения для двигателя с электромагнитным тормозом и защита контакта его выключателя

    Двигатели переменного тока

    , которые используются в промышленных устройствах, включают двигатель с тормозом.Электромагнитный тормоз с использованием электромагнита, якоря (подвижной стальной пластины) и пружины может остановить вращение двигателя сразу после выключения переключателя. Однако, поскольку электромагнит представляет собой индуктивную нагрузку, использующую катушку, в момент отключения тока катушка создает противодействующую электродвижущую силу, и возникает большое импульсное напряжение, которое повреждает контакт переключателя. Для поглощения перенапряжения и защиты контакта переключателя подключается варистор.

    Рис.4 Защита касания выключателя двигателя с электромагнитным тормозом

    Пример применения: защита от перенапряжения для твердотельного реле (SSR) и защита его выходной клеммы

    SSR (твердотельное реле), использующее полупроводниковый элемент (например, тиристор), используется во многих промышленных устройствах с большим током. Это реле, электрически изолированное оптопарой, и, как преимущество, оно может безопасно управлять включением и выключением устройства с помощью сигналов включения и выключения очень небольшого электрического тока источника постоянного тока.Однако из-за того, что включается и выключается большой ток, выходной терминал легко повреждается из-за перенапряжения. Чтобы подавить это, на выходной стороне параллельно подключают варистор (некоторые твердотельные реле имеют встроенные варисторы).

    Рис. 5 Защита выходной клеммы твердотельного реле (SSR)

    Пример применения: защита от перенапряжения от сброса нагрузки и спада поля

    Когда ток, протекающий через индуктивную нагрузку, использующую катушку, такую ​​как двигатель и генератор переменного тока (электрогенератор), отключается, генерируется большое импульсное напряжение из-за создания противодействующей электродвижущей силы.

    Сброс нагрузки — это проблема перенапряжения, которая возникает, когда линия аккумуляторной батареи отключена по такой причине, как отключение клеммы аккумуляторной батареи во время подачи питания от генератора переменного тока на аккумулятор. Затухание поля — это проблема с отрицательным импульсным напряжением, которое возникает, когда полярность батареи изменяется по ошибке.
    Поскольку оба они могут достичь ЭБУ и вызвать неисправность, ЭБУ должны пройти тест сброса нагрузки и тест полевого затухания. Дисковый варистор используется для защиты от перенапряжения.

    Рис.6 Защита от сброса нагрузки и перенапряжения варистором

    Когда питание от генератора переменного тока подается на аккумулятор, отключение аккумуляторной линии приводит к сильному скачку напряжения. Варистор обходит импульсное напряжение для защиты ЭБУ и других устройств.
    Тест на невосприимчивость и эмиссионный тест для ЭБУ (ISO10605)

    Оценочные тесты ЭМС для ЭБУ включают тест на невосприимчивость для подтверждения того, что ЭБУ не неисправен, и тест на выбросы для подтверждения того, что ЭБУ спроектирован так, чтобы не генерировать шум, превышающий предел.

    Тест на невосприимчивость Стандартный Описание
    Тест ESD ISO10605 Оценивает допуск, применяя ESD
    Проверка устойчивости к радиочастотам ISO11452-2, -3, -4 Оценивает переносимость с помощью сильной радиоволны
    Испытание на самосвал ISO7637-2 Оценивает допуск путем подачи положительного импульсного напряжения
    Тест на распад поля Оценивает допуск путем подачи отрицательного импульсного напряжения.
    Испытание на выбросы Стандартный Описание
    Испытание на излучение CISPR25 Оценивает радиационный шум от ЭБУ.
    Проведенное испытание на выбросы Оценивает шум проводимости от ЭБУ.

    Пример приложения: Защита от перенапряжения для распределительных коробок и стабилизаторов мощности солнечных систем выработки энергии

    Электроэнергия постоянного тока, генерируемая солнечной панелью, отправляется в стабилизатор питания через соединительную коробку, повышается в преобразователе постоянного тока в постоянный, преобразуется в электричество переменного тока с помощью инвертора, а затем отправляется в коммерческую энергосистему.Чтобы защитить его цепь от индуктивного удара молнии и т.п., схемы защиты по напряжению с использованием варисторов вставляются во входную и выходную части соединительной коробки и стабилизатора мощности. Сочетание с ограничителем перенапряжения увеличивает его надежность.

    Рис.7 Защита от перенапряжения для распределительных коробок и стабилизаторов мощности солнечных энергосистем

    Пример применения: Защита от перенапряжения для важных устройств с помощью грозового трансформатора

    Устройство, называемое трансформатором молнии, используется для защиты важных устройств, таких как серверы в центрах обработки данных и телефонные коммутаторы, от грозового перенапряжения.Это комбинация SPD (устройства защиты от перенапряжения или молниезащиты) и специального трансформатора, первичная обмотка и вторичная обмотка которого защищены электростатическим экраном, а скачок напряжения, который не может быть устранен SPD, пропускается через заземленные материалы электростатического экрана и разряжается на земля. Он отлично справляется с синфазным индуктивным разрядом молнии.

    Рис.8 Пример защиты от грозовых перенапряжений с грозовым трансформатором

    Пример применения: Защита от скачков большой энергии в промышленных устройствах

    Блочные варисторы и ленточные варисторы — это высокоэнергетические изделия, используемые для источников питания промышленных устройств и устройств связи, силовых распределительных устройств на электростанциях и подстанциях, железнодорожных сигнальных систем и др., И их преимуществом является чрезвычайно высокая устойчивость к импульсным токам.Блочный варистор содержится в корпусе и имеет винтовые клеммы, а ременной варистор имеет плоские (плоские) клеммы с отверстиями, которые закреплены винтами (или припаяны). Также используется разрядник для защиты линии переменного тока.

    Рис. 9 Пример защиты от скачков большой энергии в промышленном устройстве

    Связанные страницы

    • ■ Устройства защиты от напряжения Карта продуктов

      Широкий модельный ряд устройств защиты от напряжения

      TDK включает варисторы (оксид цинка) и разрядники (разрядные трубки).Их можно использовать в различных приложениях от малых до больших токов.

    ■ Порталы по дисковым варисторам

    varistore — Английский перевод — Linguee

    Напряжение питания и компрессия

    […] 100 e 200 V, вставка e i l varistore t r a i contatti.

    загрузкиs.industrial.omron.eu

    Если напряжение питания 100

    […] к 200 V , ins ert th e варистор b etw een co ntacts.

    загрузки. Промышленный.omron.eu

    Дисперсия

    […] verso ter ra o varistore d i fe ttoso aceso / lampeggia Dispersione versoter ra versoter ra versoter ra i fe ttoso e anomalia […]

    In caso di anomalia,

    […]

    инвертора генерируют сообщение, которое дает возможность использовать функции и опасные аномалии.

    sunova.eu

    Земля f ault или варистор de fecti ve светится / мигает Земля fa ult или варистор fect ]

    Когда происходит сбой,

    […] Преобразователь

    выдает сообщение, которое зависит от режима работы и обнаруженного нарушения.

    сунова.eu

    Метод c o n varistore S ì S ì Il metodo c o n pe Disce l’imposizione di alta stretche tra i contatti grazie alla tencente costante d e l varistore .

    загрузкиs.industrial.omron.eu

    Варистор me thod Ye s Y es Th e варистор m ethod p предотвращает наложение высокого напряжения между контактами, используя символ постоянного напряжения te 9015 rist ic o f варистор .

    загрузкиs.industrial.omron.eu

    Проверить il

    […] funzionamento di cia sc u n varistore c o me descritto di seguito.

    as-solar.com

    Проверьте варистор fu nctio n o f e ах варистор как des cri bed b el ow.

    as-solar.com

    Varistore p e r la protezione contro […]

    la sovratensione di linee monofase.

    lowara.nl

    Варистор для r более вольт ag e защита […]

    однофазных линий.

    lowara.nl

    La polarità d e l varistore i n q uesto caso […]

    является irrilevante.

    download.sew-eurodrive.com

    T h e варистор ’ s po larit y не имеет значения.

    download.sew-eurodrive.com

    Segnala una diversion verso terra

    […] Вы можете найти varistore un fusibile di […]

    строка.

    sunconnex.com

    D Указывает на землю

    […] неисправность, a def ecti ve варистор или a d efec ti ve предохранитель цепи.

    sunconnex.com

    Морсетто A: morsetto

    […] esterno (коллега en t o varistore c o n occhiello [nervatura])

    sunconnex.com

    Клемма A: o ut er te rmi nal (варистор c onn ect ion w it h loop […]

    [обжим])

    sunconnex.com

    I l varistore c o rr ispondente […]

    è Guasto e va sostituito.

    sunova.eu

    там наверное

    […] другой fau lt in t he инвертор .

    sunova.eu

    Di norma,

    […] il guasto d i u n varistore è i mputabile a influssi che coinvolgono tut ti i ti i ti ti l lo stesso modo […]

    (temperatura, età, sovratensione indotta).

    sunova.eu

    Варистор fa ilur e обычно происходит из-за влияний, которые ff ect все варисторы sim ilar ly (температура, […]

    лет, индуцированные перенапряжения).

    sunova.eu

    I Picchi di Voltagee d’autoinduzione Che si originano al дезинесто della frizione o del freno, mettendo в

    […]

    pericolo l’isolamento e gli elementi di contatto, Possono Essere

    […] Sensibilmente ridotti utilizzand o u n varistore s p ec iale.

    ortlinghaus.com

    Пики индукционного напряжения при отключении

    […]

    сцепление / тормоз может быть подавлено

    […] installat io n из spe cia l варисторы, se provi di ng эффективный […]

    защита изоляции и коммутационных элементов.

    ortlinghaus.com

    Varistore i n te grato che aiuta ad assorbire […]

    la maggior parte dei sovraccarichi di corrente

    ab.rockwellautomation.com

    B u ilt -in варистор hel ps поглощает b большинство скачков напряжения

    ab.rockwellautomation.com

    Lampeggia Dispersione verso ter ra o varistore d i fe ttoso e anomalia In caso di anomalia, l’inverter […]

    genera un messaggio che dipende dalla condizione

    […]

    функций и рискованных аномалий.

    as-solar.com

    Горит постоянно Нет

    […] светящийся Gro un d fau lt or варистор de fec tive Gl , имеющий / мигающий Gr ou nd fa 9015 или varistor 9015 def ect ive a nd возмущение […]

    При возникновении ошибки

    […]

    инвертор выдает сообщение, которое зависит от режима работы и типа обнаруженной ошибки.

    as-solar.com

    Varistore t e rm ico serie TCMOV34S — La serie TCMOV34S di Littelfuse consiste di un element en t o OV ) формата […]

    Площадь 34 мм²

    […]

    протез, полученный в результате одновременного массового транзитора (50 кА) и интегрированных элементов.

    digikey.it

    TCMOV34S Ser ie s rma l Варистор — Th e Lit te l предохранитель Серия TCMOV 34S состоит из 34 мм²- fo rmat en t (MOV), что […]

    предлагает высокий максимум

    […]

    импульсная способность (50 кА) вместе со встроенным термически активным элементом.

    дигики.cn

    Tiristo re o varistore I l t iristore e d i l i l i e varistore ng ono utilizzati […]

    для каричи на бобине для индукции большого размера

    […]

    come, ad esempio, nei freni elettromagnetici, nei solenoidi, ecc.e quando il tempo di ripristino costituisce un Проблема.

    загрузкиs.industrial.omron.eu

    Варистор T hyris от до r варистор d a re u se d для нагрузок при индукции […] Катушки

    большие, как у электромагнитных тормозов, соленоидов

    […]

    и т. Д., И когда время сброса является проблемой.

    загрузкиs.industrial.omron.eu

    I l varistore c o rr ispondente è guasto e va sostituito.

    sunconnex.com

    T he res pect iv e варистор i s def ctiv e и должен […]

    заменить.

    sunconnex.com

    2. Collegar e i l varistore i n p arallelo con […]

    Терминал еды на 24 и Терминал земли для соседнего

    […]

    la sovratensione risultante dall’attivazione e disattivazione del freno di stazionamento. 3. Цифровые переводы звука в сети.

    загрузкиs.industrial.omron.eu

    2 . Conn ect th e варистор i n para llel w с […]

    Клемма источника питания 24 В и клемма GND для подавления скачков напряжения

    […]

    от удерживающего тормоза ВКЛ и ВЫКЛ.

    загрузкиs.industrial.omron.eu

    Al momento dell’interruzione dell’alimentazione, la натяжение современного и максимального напряжения 1,5 вольт

    […] superiore a quella d e l varistore .

    загрузкиs.industrial.omron.eu

    Перенапряжение при отключении электроэнергии составляет примерно

    […] 1,5 раза с то из й е варистор .

    загрузкиs.industrial.omron.eu

    Sostituire cia sc u n varistore t r am ite la seguente […]

    процедур.

    sunconnex.com

    Выполните следующие действия с по вместо ace e ач варистор .

    sunconnex.com

    I l varistore i n co rporato assorbe efficacemente […]

    i sovraccarichi momentanei.

    загрузкиs.industrial.omron.eu

    B uil t- в варисторе ef fe ctiv ely ab sorbs […]

    внешних скачка напряжения.

    загрузки.industrial.omron.eu

    Le morsettiere per filter antidisturbo e fusibile serie 1492 sono blocchi a due

    […]

    цепи конденсатора / резистора в серии connesso в

    […] параллело co n u n varistore i n o ssido di […]

    металл (MOV).

    ab.rockwellautomation.com

    Бюллетень 1492 Клеммные колодки предохранителей и ограничителей перенапряжения

    […]

    — это двухконтурные блоки, состоящие из последовательно включенного резистора / конденсатора

    . […] параллельный с h и с al oxi варистор (M OV) .

    ab.rockwellautomation.com

    Подробные сведения о функциях и характеристиках следующих устройств: Raddrizzatore controllato al silicio (tiristore), diodo admissione

    […]

    luminosa, diodo Schottky, diodo fotoconduttore, diodo a

    […] емкость variab il e , varistore , d io di raddrizzatori, […]

    диод Зенера.

    eur-lex.europa.eu

    Подробная информация о работе и характеристиках следующих устройств: кремниевый управляемый выпрямитель

    […]

    (тиристор), светодиод, диод Шоттки, фотопроводящий диод,

    […] varac до r dio de, варистор, re ctifi er диоды, […]

    Стабилитрон.

    eur-lex.europa.eu

    I l varistore s e ri e TCMOV34S è progettato specificamente […]

    для защиты контуров и высоких энергий

    […]

    di cortocircuito (SCCR) и dalle condizioni di corrente intermedia con sovratensione anomala, специфичный в UL1449 (3-е издание).

    дигики.это

    Th e TCMOV 34S s eri es варистор is de signe d в частности […]

    для защиты высокоэнергетических цепей от короткого замыкания (SCCR)

    […]

    и условия аномального перенапряжения промежуточного тока, как указано в UL1449 (3-е издание).

    digikey.cn

    In caso contrario, occorre

    […] sostituire l’elem en t o varistore f u si bile termico che […]

    не соответствует предыдущей проверке.

    ingeteam.it

    Если это не t he ca se, th e варистор o r t her mal f us e который […]

    не прошел вышеуказанную проверку, необходимо заменить.

    ingeteam.it

    Con eccitazione normale si ottengono, для каждого натяжения

    […]

    e corrente, i диаграмма mi

    […] ди рис. 1. Per limitare i picchi di stretch negativa si dovrebbe montar e u n varistore d i re ttametannte sulla ind.

    ortlinghaus.com

    При нормальном возбуждении и этом напряжении изменение тока и

    […]

    напряжение с течением времени как

    […] показан в Рис. 1. A варистор sh oul d be fi t подключен непосредственно к индуктивности, которая должна быть переключена для ограничения nega ti напряжение сп ик es.

    ortlinghaus.com

    Версия R478V dispon e d i varistore p e r l’installazione […]

    in località ove la tense di rete subisce sbalzi in grado di

    […]

    danneggiare la componentistica elettronica.

    giacomini.com

    R478 V vers ion ha s варистор f или ins высокий at ion on […]

    мест, где напряжение сети претерпевает резкие изменения, которые могут

    […]

    повредить электронные компоненты.

    giacomini.com

    2. Collegar e i l varistore p a ra llelamente al […]

    терминала питания от 24 В переменного тока. E al terminale GND для устранения проблемы

    […]

    causata dall’attivazione e disattivazione del freno di stazionamento.

    загрузкиs.industrial.omron.eu

    2 . Conn ect th e варистор i n p ara llel wi th the […]

    Клемма источника питания 24 В постоянного тока и клемма GND для подавления скачков напряжения

    […]

    вызвано включением и выключением удерживающего тормоза.

    загрузкиs.industrial.omron.eu

    L’inverter rileva s e u n varistore è d ifettoso e segnala […]

    un guasto.

    as-france.com

    Инвертор

    […] обнаруживает i f один из th e варисторы i s d efe ctive a nd указывает […]

    возмущение.

    as-france.com

    varistori — Английский перевод — Linguee

    Типичные элементы защиты звука

    […]

    диоды сопрессори (diodi con

    […] caratteristica specia le ) , varistori ( r es istenze controllate […]

    в напряжении) e scaricatori di sovratensioni (скарикаторы газа).

    vega.be

    Типичные защитные элементы:

    […]

    супрессорных диода (диоды с

    […] special ch ar acter sti cs) , варисторы ( vol tag e-dep en dent […]

    ), а также разрядники перенапряжения (газовые разрядники).

    vega.be

    Защитные элементы для ограничения напряжения

    […] si utiliz za n o varistori ( r es istenze controllate […]

    в напряжении) e scaricatori di sovratensioni (скарикаторы газа).

    vega.be

    Варисторы ( vo ltag e-de pe ndent резисторы) […]

    , а также разрядники перенапряжения (газовые разрядники) используются в качестве защитных элементов для ограничения напряжения.

    vega.be

    I варисторы i n o ssido di metallo offrono una […]

    напряжения с напряжением от 18 до 1,800 В, без напряжения с напряжением, среднеквадратичное значение

    […]

    от 11 до 1.100 V. Я размещаю в градации изображений, чтобы поднять и собрать все живые напитки энергии с темпами быстрого вывода, ассистировать протезу, контролируя переходные периоды до предельных значений.

    digikey.ch

    Th e металл ox ide варисторы off er a cho ic e of варистор […]

    vo Напряжение от 18 до 1800 В и среднеквадратичное напряжение от 11 В до 1100 В.

    […]

    Устройства выдерживают большие токи, обладают высокой способностью к поглощению энергии и малым временем отклика для защиты от переходных отказов до номинальных пределов.

    digikey.ch

    2. Stabilire con l’ausilio di un

    […] мультиметр за вход bi i варисторы m o nt ati esiste un collegamento […]

    conduttivo tra i collegamenti B e C.

    as-solar.com

    2. Использование

    […] multimet er и wit h b другие варисторы ins tal led , det er mine ли […]

    имеется токопроводящее соединение между клеммами B и C.

    as-solar.com

    Varistori p e r la protezione contro […]

    la sovratensione di linee trifase.

    lowara.nl

    Варисторы для ov erv oltag e защиты […]

    трехфазных линий.

    lowara.nl

    I варисторы h a nn o la funzione di proteggere […]

    в электронных компонентах без инвертора для пикки энергии довути и до

    […]

    atmosferiche, quali, ad esempio, quelle che Possono Verificarsi per effetto di un fulmine caduto nelle vicinanze.

    sunova.eu

    T и варисторы pr ot ect the el ectronics […]

    в инверторе от атмосферных пиков энергии, таких как те, которые могут

    […]

    возникают при ударе молнии поблизости.

    sunova.eu

    Сообщение с описанием и решением, которое используется для светодиодных индикаторов, установленных в обычном режиме, и проверено на другой стороне поверхности

    […]

    nel generatore FV, un Difetto di isolamento

    […] oppure almeno uno d e i varistori p e r la protezione da […]

    sovratensioni è guasto.

    as-solar.com

    Описание и меры по устранению Если красный светодиодный индикатор состояния горит постоянно в течение

    […]

    , в PV

    есть замыкание на землю. […] массив, a t lea st один варистор для ov ervol ta ge защита […]

    неисправен или есть нарушение изоляции.

    as-solar.com

    7. Inseri re i varistori n u ov i nelle prese ad […]

    Innesto Procedendo dall’altro verso il basso (descritto nella figura a lato).

    as-france.com

    7 . В ser t n ew варисторы в до слот s (как показано […]

    на схеме справа).

    as-france.com

    Una обширная гамма специального предложения для продуктов avanzati compresi quelli in ceramica ad alta Potenza ed i конденсаторные альт-танталио и basso ESR, i connettori, i connettori a film spesso e sottile, i filter, i prodotti per la protezione del circuit, i конденсатор

    […]

    микрозонд RF, генератор gli

    […] i рисовонаторы KD P, i варисторы , i n ядер в феррите […]

    ED и пассивные компоненты

    […] AVX

    является лидером в области технологий установки пассивных компонентов.

    digikey.ch

    Широкий спектр специализированных и передовых предложений продукции, включая керамические конденсаторы высокой мощности и танталовые конденсаторы с низким ESR, разъемы, толстые и тонкопленочные конденсаторы, фильтры, средства защиты цепей,

    […] Конденсаторы СВЧ

    ВЧ, КДП

    […] генераторы nd res onat или s, варисторы, f er rite cor es и интегрированные […]

    пассивные компоненты различают

    […]

    AVX как лидер в области технологий пассивных компонентов.

    digikey.com.mx

    Станция BP в отдельном приложении, перемещающемся по направлению движения

    […] BMV для клиентов с защитой ne a varistori .

    download.sew-eurodrive.com

    В любом случае стояночный тормоз BP может управляться через тормозное реле BMV или

    […] от cus до mer r ela y w с варистором rvo lta ge pr ot ection.

    download.sew-eurodrive.com

    Проверьте функции d e i varistori ( v . cap. 11.6).

    as-solar.com

    Проверьте варисторы fu nctio n o f (Se e Sec tion 11 .6).

    as-solar.com

    I varistori s o no prodotti specificamente […]

    , чтобы использовать инвертор и не использовать его в коммерческих целях.

    as-solar.com

    T he варисторы sp eci ally ma nufactured […]

    для использования в инверторе и коммерчески недоступны.

    as-solar.com

    Quando sull’inverter viene indicato il codice evento «74», si

    […] Вероятно, вы можете использовать как , , , , , , , , , варисторы .

    sunova.eu

    Если инвертор отображает номер события

    […] «74», t he n на e of t he varistors is p roba bly de fective.

    sunova.eu

    Protezione Contro Elevati Picchi di

    […]

    дезинфекция secondo VDE 0580 / 2000-07,

    […] paragrafo 4.6 mont an d o varistori , s op pressori di scintille […]

    o dispositivi simili allo scopo

    […]

    di evitare, in situ d’impiego estreme, данные об изоляциях бобины или бруциатуры контактов коммутации (эта система защиты и включает в себя другие раддризаторы майра®).

    ziehl-abegg.com

    Защита от высокой индуктивности

    […] пик выключения s by in sta lli ng варисторы, s par k q uench in g […]

    или аналогичные устройства согласно

    […]

    VDE 0580 / 2000-07, параграф 4.6, чтобы предотвратить повреждение изоляции катушки или перегрузку контактов переключателя в экстремальных условиях (эта защита содержится в выпрямителях mayr®).

    ziehl-abegg.com

    Без метра в

    […] функция инвертора и z и варисторы и n и mpianti con un elevato […]

    rischio di sovratensione.

    sunova.eu

    Не использовать

    […] варисторы i nv erter wi th out варисторы в sy ste ms wi th a high […]

    риск перенапряжения.

    sunova.eu

    Oltr e a i varistori t e rm ici di series integration e controllati […]

    termicamente, il Sunny Tripower — это дата объявления

    […]

    модулей для дополнительного оборудования для скарикаторов типа II.

    sunova.eu

    Наряду со стандартом

    […] therma ll y con tro lle d варисторы, the Su nny T ri power […]

    имеет слоты для вставных модулей для подключения

    […]

    дополнительных устройств защиты от перенапряжения типа II.

    sunova.eu

    Как использовать серводвигатели с MOVIDRIVE® или преобразователи частоты

    […]

    altri produttori, la protezione contro sovratensioni deve essere realizzata dal cliente, объявление

    […] esempio для mezz o d i varistori .

    download.sew-eurodrive.com

    Если серводвигатели работают от MOVIDRIVE® или преобразователей от

    […]

    других производителей, защита от перенапряжения должна быть реализована клиентами

    […] сами усин г, на exa мпл е, варисторы .

    download.sew-eurodrive.com

    Светодиодная подсветка и инвертор для визуализации сообщения

    […] Проверьте варистор, возможно, d e i varistori s i a guasto.

    sunconnex.com

    Если красный светодиод мигает, а на инверторе отображается

    […] messag e Check Варистор, one o f t he варисторы ma y b e def ec tive.

    sunconnex.com

    Fin dalla sua istituzione nel 1931, Nippon Chemi-Con ha guidato lo sviluppo di una varietà di components elettronici, a

    […]

    электрических конденсаторов в алюминиевом корпусе, последнее обновление

    […] конденсатор a fi lm e varistori d i o ssido di […]

    металл.

    дигики.это

    С момента своего основания в 1931 году компания Nippon Chemi-Con стимулировала разработку различных электронных устройств

    . […]

    компонентов, начиная с алюминиевых электролитических конденсаторов и, в последнее время, пленочных

    […] конденсаторы и d с al oxi с варисторами .

    digikey.kr

    S и z a варисторы , l инвертор без è più […]

    protetto dalla sovratensione.

    as-solar.com

    I f варисторы mi ssi ng, t he инвертор […]

    больше не защищен от перенапряжения.

    as-solar.com

    Это функция светодиодного светильника с подсветкой и ярким светом

    […]

    Verificata Una Dispersione verso terra nel

    […] Generatore FV o almeno uno d e i varistori p e r la protezione da […]

    sovratensioni è guasto.

    sunconnex.com

    Описание и меры по устранению Если во время работы постоянно горит красный светодиод индикации состояния, это означает

    […]

    либо замыкание на землю в фотоэлектрическом генераторе

    […] или на l ea st на e o f t he varistors fo r t he overv ol tage protection […]

    неисправен.

    sunconnex.com

    S и z a варисторы o c o n варисторы 9015 9015 9015 9015 9015 9015 9015 9015 9015 9015 9015 9015 9015 9015 9015 9015 инвертор […]

    не является самым защищенным от советов.

    as-france.com

    Я f варисторы re missi ng или неисправен инвертор […]

    больше не защищен от перенапряжений.

    as-france.com

    Probabilmente uno d e i varistori c o nt rollati termicamente […]

    густо.

    as-france.com

    Один из варисторов rm ally mon ito красный варистор — pro bab ly de fe ctive.

    as-france.com

    Скачать бесплатно ne / varistori p e r la protezione dei […]

    semiconduttori di Potenza in presenza di transienti ad alta energia sul lato rete.

    hawi-energy.com

    Повышенное напряжение ag e con duc to rs / varistors to p rot ect t he power […]

    полупроводников от высокоэнергетических переходных процессов на стороне сети и генератора

    hawi-energy.com

    I freni vanno protetti dalla sovratensione risultante dai processi di commutazione

    […] tramite l’impieg o d i varistori .

    ziehl-abegg.com

    Тормоза должны быть защищены от более

    […] напряжение от м переключатель подбородок г варисторами .

    ziehl-abegg.com

    Descrive i test comunemente effettuati

    […] sui параметри d e i varistori e il lustra i metodi […]

    тестов, которые могут быть использованы для семплирования тестов.

    digikey.it

    Подробная информация о комм на test s o f варистор p ara meter s и описывает […]

    подходящих методов испытаний с использованием упрощенных схем испытаний.

    digikey.cn

    I варисторы s o нет варисторы резисторов […]

    с натяжением, защищенным от инвертора феномена совершения.

    sunconnex.com

    Варисторы ar e v olt age-d ep endent […]

    резисторов, защищающих инвертор от перенапряжения.

    sunconnex.com

    Статья о Варисторе из «Свободного словаря»

    Следующая статья взята из Большой Советской Энциклопедии (1979). Он может быть устаревшим или идеологически предвзятым.

    Варистор

    полупроводниковый резистор, электрическое сопротивление которого (проводимость) изменяется нелинейно и одинаково под воздействием как положительного, так и отрицательного напряжения.Варисторы изготавливаются из порошкообразного карбида кремния (полупроводник) и связующего вещества (такого как глина, жидкое стекло, лаки или смолы), которые прессуются в форму и запекаются при температуре около 1700 ° C. Затем модель металлизируется и к ней припаиваются выводы. Изменение электропроводности варистора при нарастании напряжения на выводах связано со сложными явлениями на контактах или на поверхности кристаллов (закрытие зазоров между зернами полупроводника, увеличение проводимости поверхности оксидные пленки в сильных электрических полях и пробой оксидов, а также увеличение тока через pn переходов, которые образуются между зернами).Низковольтные варисторы изготавливаются на рабочее напряжение от 3 до 200 вольт и ток от 0,1 миллиампер до 1 ампера. Варисторы высоковольтные изготавливаются на рабочее напряжение до 20 киловольт. Варисторы имеют отрицательный температурный коэффициент сопротивления. Они могут переносить значительные электрические перегрузки; просты, дешевы и очень надежны; и имеют малую инерцию (максимальная рабочая частота до 500 килогерц). Но они обладают значительным низкочастотным шумом и меняют свои параметры со временем и при изменении температуры.Они используются для стабилизации и регулирования низкочастотных токов и напряжений, для выполнения математических операций с известными величинами (таких как повышение до определенной степени и извлечение корня), а также для защиты контактов от разрушения в результате перегрузки в электрических цепях (для например, в высоковольтных линиях электропередачи, линиях связи, электроприборах).

    СПРАВКА

    Пасынков В.В., Чиркин Л.К., Шинков А.Д. Полупровод-никовые приборы. Москва, 1966.

    Большая Советская Энциклопедия, 3-е издание (1970-1979). © 2010 The Gale Group, Inc. Все права защищены.

    Варистор

    Любое двухконтактное твердотельное устройство, в котором электрический ток I увеличивается значительно быстрее, чем напряжение В . Этот нелинейный эффект может проявляться по всей или только части вольт-амперной характеристики. Обычно он указывается как I V n , где n — это число от 3 до 35 в зависимости от типа варистора.Основное применение варисторов — защита электрического и электронного оборудования от скачков высокого напряжения путем их шунтирования на землю. См. Устройства электрической защиты

    Варистор одного типа представляет собой спеченный прессованный материал из частиц карбида кремния с электрическими клеммами на каждом конце. Он имеет симметричные характеристики (одинаковые для любой полярности напряжения) с n в диапазоне от 3 до 7. Эти устройства могут применяться с очень высокими уровнями мощности, например, с молниеотводами. См. Защита от молний и перенапряжений

    Другое симметричное устройство, варистор на основе оксида металла, изготовлено из керамического материала, содержащего зерна оксида цинка и сложный аморфный межзеренный материал. Он имеет высокое сопротивление (около 10 9 Ом) при низком напряжении из-за высокого сопротивления межзеренной фазы, которая становится нелинейно проводящей в своем диапазоне регулирования (100–1000 В) с n > 25.

    Semiconductor Для варисторов обычно используются выпрямители типа pn -переход или барьер Шоттки (горячий носитель).Одиночный выпрямитель имеет несимметричную характеристику, что делает его полезным в качестве низковольтного варистора при смещении в низкоомной (прямой) полярности и в качестве высоковольтного варистора при смещении в высокоомной (обратной) полярности. Варисторы симметричного выпрямителя изготавливаются с использованием двух выпрямителей, соединенных с противоположной полярностью, параллельно (рис. и ) для работы с низким напряжением и последовательно (рис. b ) для использования с высоким напряжением. Для высоковольтного полупроводникового варистора n составляет примерно 35 в его диапазоне регулирования, который может быть рассчитан на любое значение от нескольких вольт до нескольких сотен. См. Полупроводниковый выпрямитель

    McGraw-Hill Concise Encyclopedia of Engineering. © 2002 McGraw-Hill Companies, Inc.

    Статья о варисторах из The Free Dictionary

    Следующая статья взята из Большой Советской Энциклопедии (1979). Он может быть устаревшим или идеологически предвзятым.

    Варистор

    полупроводниковый резистор, электрическое сопротивление которого (проводимость) изменяется нелинейно и одинаково под воздействием как положительного, так и отрицательного напряжения.Варисторы изготавливаются из порошкообразного карбида кремния (полупроводник) и связующего вещества (такого как глина, жидкое стекло, лаки или смолы), которые прессуются в форму и запекаются при температуре около 1700 ° C. Затем модель металлизируется и к ней припаиваются выводы. Изменение электропроводности варистора при нарастании напряжения на выводах связано со сложными явлениями на контактах или на поверхности кристаллов (закрытие зазоров между зернами полупроводника, увеличение проводимости поверхности оксидные пленки в сильных электрических полях и пробой оксидов, а также увеличение тока через pn переходов, которые образуются между зернами).Низковольтные варисторы изготавливаются на рабочее напряжение от 3 до 200 вольт и ток от 0,1 миллиампер до 1 ампера. Варисторы высоковольтные изготавливаются на рабочее напряжение до 20 киловольт. Варисторы имеют отрицательный температурный коэффициент сопротивления. Они могут переносить значительные электрические перегрузки; просты, дешевы и очень надежны; и имеют малую инерцию (максимальная рабочая частота до 500 килогерц). Но они обладают значительным низкочастотным шумом и меняют свои параметры со временем и при изменении температуры.Они используются для стабилизации и регулирования низкочастотных токов и напряжений, для выполнения математических операций с известными величинами (таких как повышение до определенной степени и извлечение корня), а также для защиты контактов от разрушения в результате перегрузки в электрических цепях (для например, в высоковольтных линиях электропередачи, линиях связи, электроприборах).

    СПРАВКА

    Пасынков В.В., Чиркин Л.К., Шинков А.Д. Полупровод-никовые приборы. Москва, 1966.

    Большая Советская Энциклопедия, 3-е издание (1970-1979). © 2010 The Gale Group, Inc. Все права защищены.

    Варистор

    Любое двухконтактное твердотельное устройство, в котором электрический ток I увеличивается значительно быстрее, чем напряжение В . Этот нелинейный эффект может проявляться по всей или только части вольт-амперной характеристики. Обычно он указывается как I V n , где n — это число от 3 до 35 в зависимости от типа варистора.Основное применение варисторов — защита электрического и электронного оборудования от скачков высокого напряжения путем их шунтирования на землю. См. Устройства электрической защиты

    Варистор одного типа представляет собой спеченный прессованный материал из частиц карбида кремния с электрическими клеммами на каждом конце. Он имеет симметричные характеристики (одинаковые для любой полярности напряжения) с n в диапазоне от 3 до 7. Эти устройства могут применяться с очень высокими уровнями мощности, например, с молниеотводами. См. Защита от молний и перенапряжений

    Другое симметричное устройство, варистор на основе оксида металла, изготовлено из керамического материала, содержащего зерна оксида цинка и сложный аморфный межзеренный материал. Он имеет высокое сопротивление (около 10 9 Ом) при низком напряжении из-за высокого сопротивления межзеренной фазы, которая становится нелинейно проводящей в своем диапазоне регулирования (100–1000 В) с n > 25.

    Semiconductor Для варисторов обычно используются выпрямители типа pn -переход или барьер Шоттки (горячий носитель).Одиночный выпрямитель имеет несимметричную характеристику, что делает его полезным в качестве низковольтного варистора при смещении в низкоомной (прямой) полярности и в качестве высоковольтного варистора при смещении в высокоомной (обратной) полярности. Варисторы симметричного выпрямителя изготавливаются с использованием двух выпрямителей, соединенных с противоположной полярностью, параллельно (рис. и ) для работы с низким напряжением и последовательно (рис. b ) для использования с высоким напряжением. Для высоковольтного полупроводникового варистора n составляет примерно 35 в его диапазоне регулирования, который может быть рассчитан на любое значение от нескольких вольт до нескольких сотен. См. Полупроводниковый выпрямитель

    McGraw-Hill Concise Encyclopedia of Engineering. © 2002 McGraw-Hill Companies, Inc.

    Варисторы — PCB 3D

    перейти к содержанию Меню
    • Дом
    • Продукты
    • 3D Модели
    • Следы
    • Учебники
      • Altium Designer
      • Стандарты IPC
      • Двигатели и приводы постоянного тока
      • Дизайн печатной платы
      • Программные средства 2D и 3D CAD
      • Другое
    • FAQ
    • Контакт
    • Войти
    • Регистр
    Варистор_Littelfuse_MOV471KD10SBNL_VARRB750W80L1300T610h2600-200 3D модель | Техническая спецификация Варистор_Littelfuse_MOV471KD10SBNL_VARRB750W80L1300T610h2600-200_wm Бесплатная 3D модель | Техническая спецификация Варистор_Littelfuse_V300LA20AP_VARRB750W80L1700T560h3000-250 3D модель | Техническая спецификация Варистор_Littelfuse_V300LA20AP_VARRB750W80L1700T560h3000-250_wm 3D модель | Техническая спецификация Поделиться: LinkedIn | Google+ | Facebook | Twitter

    PCB 3D модели

    • Home
    • 3D Продукты / Цена
    • 3D CAD-модели по категориям
    • Следы Altium
    • Учебники
    • Отзывы
    • Карьера
    • Контакт
    • Около
    • Политика конфиденциальности
    • FAQ
    • Войти

    Учебные пособия

    • Программные инструменты 2D и 3D CAD (12)
    • Altium Designer (14)
    • Двигатели и драйверы постоянного тока (6)
    • Стандарты IPC (5)
    • Другое (3)
    • Дизайн печатной платы (5)

    файлов 3D CAD по типам файлов

    • Модели 3D STEP (4636)
      • Бесплатно (1,580)
      • членство (3,056)
    • Свободный след Altium (1,108)

    3D-модели CAD по типу крепления

    • Крепление без печатной платы (82)
    • Крепление на панель (15)
    • Прессовая посадка (2)
    • поверхностный монтаж (1,845)
    • сквозное отверстие (2,692)

    3D CAD-модели по электрическим типам

    • Антенны (5)
    • Батареи (6)
    • Держатели батарей (8)
    • Тройник косой (1)
    • Стойки проставок для плат (32)
    • Ящики (7)
    • Конденсаторы (481)
      • CAP Разное (8)
      • CAPAE SM (22)
      • CAPC (59)
      • CAPMP (18)
      • CAPPRD BL (106)
      • CAPPRD V (122)
      • CAPRB V (71)
      • CAPRR V (75)
    • Соединители Межкомпонентные (2,861)
      • Стержень для связывания кончиков бананов (5)
      • Ствол — Аудиоразъемы (10)
      • Ствол — Разъемы питания (2)
      • Card Edge Con Edgeboard (1)
      • Коаксиальные соединители (RF) (6)
      • Разъемы D-Sub
      • (2)
      • Дисплеи (6)
      • FFC FPC плоский гибкий Con (59)
      • Гнездо для карты памяти CN PC (4)
      • Модульные домкраты CN (1)
      • Modular Con Jack Магнитный (3)
      • Rect Con B to B Arrays Edge (6)
      • Rect Con HDR, розетка (243)
      • Rect Con HDR мужской (2,263)
      • Термобарьер (79)
      • Термоблок HDR Plug Soc (141)
      • Провод клеммного блока к плате (12)
      • Разъемы USB DVI HDMI (18)
    • Кристаллы (33)
      • CR Угловая подбарабанья, 2 штифта (5)
      • CR HC-49 HC-51 UM1 / 4/5 (17)
      • CR HC-49 SM (8)
      • CR J-Lead XTALJ (1)
      • CR Боковое подбарабанье, 2 штифта (2)
    • Диоды (69)
      • Диоды Axial Hor (10)
      • Диоды Axial Vert (4)
      • Диодный мостовой выпрямитель (9)
      • Диоды Чип DIOC (2)
      • Диоды JEDEC DO-218 (5)
      • Диоды MELF DIOMELF (10)
      • Диоды Разное (1)
      • Диоды литые DIOM (14)
      • Малые контурные диоды SOD (11)
      • SOD плоский вывод (3)
    • Двойные розетки DIPS (30)
    • Фильтры (21)
    • Держатели предохранителей (7)
    • Предохранители (5)
    • Радиаторы (14)
    • ИС (468)
    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
