Содержание

Дифавтомат устройство и принцип работы

Наиболее распространенные ошибки при подключении АВДТ

Если после подсоединения дифференциального автомата он срабатывает при малейшей нагрузке или не включается вообще, значит, его установка была произведена неправильно.

Существует несколько ошибок, которые чаще всего допускают неопытные пользователи при самостоятельном подключении дифавтомата:

  • Соединение нейтрального провода с кабелем заземления. В этом случае включить АВДТ будет невозможно, так как не получится установить в верхнее положение рычажки устройства.
  • Подключение нуля к нагрузке с нулевой шины. При таком подсоединении рычажки прибора устанавливаются в верхнее положение, но отключаются при подаче малейшей нагрузки. Ноль следует брать только с выхода защитного аппарата.
  • Подсоединение нуля с выхода устройства вместо нагрузки к шине, а с последней – к нагрузке. Если подключение выполнено таким образом, рычажки прибора можно будет установить в исходное положение, но как только будет включена нагрузка, АВДТ вырубит.
    Кнопка «Тест» в этом случае также работать не будет. Такие же симптомы будут наблюдаться, если перепутать подключение нуля, подсоединив его с шины к нижней, а не к верхней клемме аппарата.
  • Перепутанное подключение нулевых проводов с двух разных АВДТ. В этом случае оба автомата будут включаться, кнопка «Тест» на каждом из них будет работать правильно, но как только будет подключена нагрузка, вырубятся сразу оба устройства.

Соединение нулевых проводов от двух АВДТ. Когда допущена эта ошибка, рычажки обоих аппаратов устанавливаются в рабочее положение, но при подключении нагрузки или нажатии кнопки «Тест» на любом дифавтомате отключатся оба одновременно.

Разбор основных ошибок подключения на видео:

Применение УЗО

Устройство защитного отключения используется для осуществления коммутации в сети, питающей группы потребителей при протекании токов, действующих в нормальных условиях эксплуатации.

Возникновение тока утечки объясняется наличием некоторого сопротивления изоляции проводки и электропотребителей. Поскольку это сопротивление не может быть бесконечно большим, то через него всегда будет протекать так называемый нормальный ток утечки, величина которого должна находиться в определенных допустимых пределах.

Для того чтобы лучше представлять себе, от каких нежелательных процессов, происходящих в электросети, защищает дифавтомат или УЗО, рассмотрим следующие схемы.

На первой из них изображен случай поражения человека электрическим током, которое происходит в результате прикосновения к незаземленному корпусу электроприбора с нарушенной изоляцией. В этой схеме имеется автоматический выключатель, разъединяющий свои контакты в случае возникновения тока перегрузки или короткого замыкания, но такая защита не срабатывает при замыкании фазы на землю.

На втором рисунке показан путь протекания тока утечки при нарушении изоляции заземленного корпуса электроприбора. Поскольку сопротивление кожи человека значительно выше, чем сопротивление контура заземления, то в этом случае поражения током не происходит. Однако металлические части корпуса имеют определенный потенциал относительно земли.

Опасность возникновения подобной ситуации кроется в том, что при использовании обычных автоматических выключателей, в случае значительного уменьшения сопротивления изоляции электроприборов не происходит автоматического отключения потребителя от сети.

Протекание тока утечки вызывает нагрев мест присоединения заземления к корпусу, что увеличивает их сопротивление. В свою очередь, влажность воздуха, состояние кожных покровов человека, материал обуви и пола в помещении, а также множество дополнительных факторов влияют на значение сопротивления контура корпус – человек – земля. Если учесть особенности эксплуатации электроприборов в местах с повышенной влажностью (кухня или ванная комната), то опасность удара током сохраняется достаточно высокой.

Кроме того, протекание тока через нарушенную изоляцию вызывает ее нагрев и еще большее разрушение. В определенных случаях это может вызвать пожар.

Номинальные величины токов утечки, на которые рассчитаны большинство современных устройств защитного отключения, составляют 30 и 100 мА. Возрастание дифференциальных токов может быть вызвано различными причинами, самой распространенной из которых является ухудшение изоляции между заземленным корпусом электроприбора и фазным проводом электрической сети. Большие токи утечки появляются в тех случаях, когда при монтаже электропроводки были допущены нарушения, связанные с неправильным подключением нулевого и заземляющего проводов.

На третьей схеме представлена электрическая цепь, в которой, кроме автоматического выключателя, используется УЗО. В случае возникновения тока утечки, значение которого превышает номинальное, автоматика разрывает цепь.

Если использовать подобную защиту в электрических сетях, потребители которых не имеют заземления, то для ее срабатывания необходимо возникновение замкнутой цепи между металлическим корпусом прибора и землей. Как правило, такая цепь замыкается, если к корпусу электроустановки прикасается человек.

Таким образом, применение УЗО позволяет разомкнуть электрическую цепь в следующих случаях:

  1. Если человек прикасается к незаземленному корпусу электроустановки, который оказался под напряжением вследствие повреждения изоляции.
  2. При возникновении тока утечки через заземляющий контур из-за нарушения изоляции токоведущих частей, при этом значение такого тока должно превышать допустимое.
  3. В случае ошибочного подключения нулевого и заземляющего проводов в электроустановке.
  4. При обрыве нулевого провода.

Как подключить устройство?

Перед тем как подключить дифавтомат, стоит разобраться с типом электрической проводки.

Здесь возможны следующие варианты:

  • Тип сети — однофазная или трехфазная. В первом случае номинальное напряжение составит 220 Вольт, а во втором — 380.
  • Наличие заземления — существуют сети с заземлением или без него.
  • Место для монтажа. Чаще всего АВДТ устанавливается в квартире, но возможен монтаж на каждую отдельную группу проводников.

С учетом рассмотренных условий необходимо определиться, как подключать защитный аппарат. Стоит помнить, что дифавтомат может иметь ряд конструктивных отличий.

Рассмотрим основные способы подключения в щитке:

  1. Простейший вариант. Популярный способ — установка одного дифференциального автомата, который защищает всю цепочку. При выборе такого варианта желательно покупать дифавтомат с большим номинальным током, чтобы учесть нагрузку всех потребителей в квартире. Главный минус схемы заключается в сложности поиска места повреждения при срабатывании защиты. По сути, проблема может скрываться на любом из участков проводки.В приведенной схеме видно, что «земля» идет отдельно и объединяется с шиной заземления. К ней же подключаются все проводники (PE) от электрических приборов. Ключевое значение имеет подключение «нуля», который выведен из дифавтомата. Его объединение с другими «нулями» электрической сети запрещено. Это объясняется разницей величин токов, проходящих по каждому из нулевых проводников, из-за чего дифференциальный автомат может срабатывать.
  2. Надежная защита. Это улучшенный вариант подключения защитного аппарата, благодаря применению которого удается повысить надежность сети и упростить задачу поиска повреждения. Особенность заключается в монтаже отдельного дифавтомата на каждую группу проводов. Следовательно, защитный аппарат будет работать только в той ситуации, когда проблема возникнет на контролируемом участке цепи. Другие участки продолжат работать в обычном режиме. В отличие от прошлой схемы, найти неисправность в случае КЗ, появления утечки или перегрузки в сети много проще. Но имеется и недостаток — большие финансовые затраты, связанные с необходимостью покупки нескольких дифавтоматов.
  3. Схема без заземления. Рассмотренные выше варианты подключения дифавтомата подразумевают наличие защитной «земли». Но в некоторых домах или на дачном участке контур заземления отсутствует вовсе. В таких сетях применяется однофазная сеть, где присутствует только фаза и «ноль». В этой ситуации защитный аппарат (АВДП) подключается по другому принципу. Если у вас в низковольтной сети также нет «земли», перед установкой дифавтомата желательно полностью поменять проводку в доме. В противном случае в сети может быть ток утечки, из-за которого будет срабатывать УЗО.
  4. Схема для 3-х фазной сети. В случаях, когда требуется монтаж дифференциального аппарата в цепи тремя фазами (например, в современной квартире, в доме или в гараже), требуется соответствующий АВДП. Принципа построения здесь такой же, как и в прошлом случае. Разница в том, что на входе и на выходе нужно подключать четыре жилы.

Подключение

В распределительном щитке УЗО подключается вместе с однолинейным автоматическим выключателем (автоматом) по предложенной схеме:

Схема подключения УЗО и автомата в щитке

В такой схеме, в случае утечки электричества (например если пробила изоляция в стиральной машине) срабатывает УЗО, а если случается короткое замыкание или перегрузка, срабатывает автомат. Несколько преимуществ такого подключения:

  1. Отдельное устройство всегда выполняет функции лучше, чем комбинированное, следовательно связка УЗО + автомат всегда будет надежнее работать, чем дифавтомат.
  2. К одному УЗО можно подключить несколько автоматических выключателей. Например по этой схеме: В ней каждый из автоматов сработает при коротком замыкании или перегрузе, а УЗО сработает, если в сети появилась утечка.
  3. При срабатывании видно, что стало причиной отключения – перегруз/короткое или утечка. Соответственно, найти причину неисправности становится гораздо легче.

Дифавтомат содержит в одном корпусе автомат и УЗО. В связи с этим у него только одно достоинство – он занимает меньше места в щитке, да и то, только в случае, если вы решитесь подключить всю комнату на один автомат.

Что лучше УЗО + автомат или дифавтомат, посмотрим на схеме

Рассмотрим типичную задачу для подключения в квартире. Подключение кухни:

  • Контур розеток;
  • Контур освещения;
  • Проточный водонагреватель;
  • Электроварочная панель;
  • Электродуховка;
  • Кондиционер.

Под каждый из этих контуров в щитке необходимо оборудовать отдельный автомат. Также обязательно защитить кухню от утечек, т.к. это комната, в которой используется вода и существует вероятность затопления сверху.

Подсчитаем места, занятые на DIN-рейке в варианте использования УЗО + автоматы:

УЗО с автоматами

А теперь решим ту же задачу с использованием дифференциальных автоматов:

Дифавтоматы на рейке

Как видно из схемы, на самом деле дифавтомат в реальных условиях занимает места больше, чем УЗО + автомат.

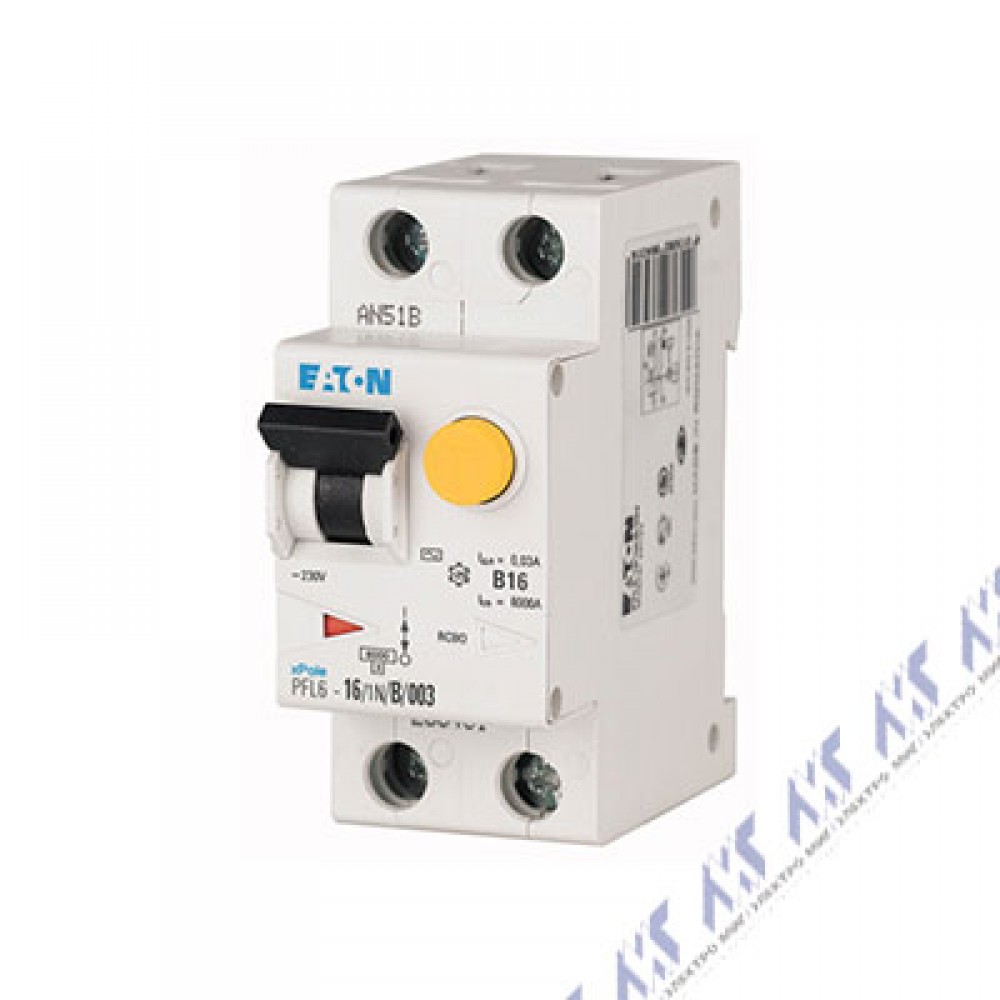

Основные параметры

Любой дифференциальный автомат располагает 8-ю клеммами для трёхфазной сети и 4-мя для однофазной. Само устройство является модульным и состоит из:

  • Корпуса, изготовленного из негорючего тугоплавкого материала;
  • Клемм с маркировкой, предназначенных для подключения проводников;
  • Рычага включения-выключения. Количество зависит от модели конкретного устройства;
  • Кнопки тестирования, позволяющей вручную проверить работоспособность дифференциального автомата;
  • Сигнального огонька, информирующего о выбранном типе срабатывания (утечка или перегрузка).

При выборе дифференциального автомата со всей интересующей информацией можно ознакомиться непосредственно на самом корпусе устройства.

Выбор дифавтомата нужно производить исходя из множества параметров:

  1. Номинальный ток – показывает, на какую нагрузку рассчитан дифавтомат. Эти значения стандартизированы и могут принимать следующие значения: 6, 10, 16, 20, 25, 32, 40, 50, 63А.
  2. Время-токовая характеристика – значения могут быть равны B, C и D. Для простой сети с маломощным оборудованием (используется редко) подойдёт тип В, в городской квартире – С, на мощных производственных предприятиях – D. Например, при запуске двигателя ток резко возрастает на доли секунд, ведь необходимы определённые усилия для его раскрутки. Данный пусковой ток может в несколько раз превышать номинальный ток. После запуска потребляемый ток становится в несколько раз меньше. Для этого и нужен этот параметр. Характеристика B означает кратковременное превышение такого пускового тока в 3-5 раз, C – 5-10 раз, D – 10-20 раз.
  3. Дифференциальный ток утечки – 10 или 30 мА. Первый тип подойдёт для линии с 1-2 потребителями, второй – с несколькими.
  4. Класс дифференциальной защиты – определяет, на какие утечки будет реагировать дифавтомат. При выборе устройства для квартиры подойдут классы АС или А.
  5. Отключающая способность – значение зависит от номинала автомата и должно быть выше 3 кА для автоматов до 25 А, 6 кА для автоматических выключателей на ток до 63 А и 10 кА для автоматических выключателей на ток до 125 А.
  6. Класс токоограничения – показывает, как быстро будет отключена линия при возникновении критических токов. Существует 3 класса дифавтоматов с самого «медленного» – 1 к самому «быстрому» – 3 по срабатыванию соответственно. Чем выше класс, тем выше цена.
  7. Условия использования – определяются исходя из потребностей.

Выбор дифавтомата по мощности

Для того чтобы выбрать дифавтомат по мощности необходимо учитывать состояние проводки. При условии, что проводка качественная, надёжная и отвечающая всем требованиям, для расчёта номинала можно применить следующую формулу – I=P/U, где P – это суммарная мощность используемых на линии дифференциального автомата электрических приборов. Выбираем дифавтомат ближайший по номиналу. Ниже приведена таблица зависимости номинала дифавтомата от мощности нагрузки для сети 220 В.

Все характеристики дифавтоматов указываются непосредственно на самом корпусе устройства, что облегчит подбор подходящего дифференциального автомата и поможет определиться с тем, какой дифавтомат для квартиры подойдёт лучше всего.

Мощность Кабель Дифференциальный автомат
до 2 кВт ВВГнгLS 3х1.5 С10
от 2 до 3 кВт ВВГнгLS 3х2.5 С16
от 3 до 5 кВт ВВГнгLS 3х4 С25
от 5 до 6.3 кВт ВВГнгLS 3х6 С32
от 6. 3 до 7.8 кВт ВВГнгLS 3х6 С40
от 7.8 до 10 кВт ВВГнгLS 3х10 С50

На данный момент в продаже имеются дифавтоматы с двумя типами расцепителя:

  • Электронный – имеет электронную схему с усилителем сигнала, которая питается от подключённой фазы, что делает устройство уязвимым при отсутствии питания. При пропаже нуля такой он не сработает.
  • Электромеханический – не потребует для работы внешних источников питания, что делает его автономным.

Виды дифавтоматов

Трехфазный дифференциальный автомат

По количеству одновременно обслуживаемых фаз все дифференциальные автоматы электрические подразделяются на однофазные и трехфазные устройства. Первые из них устанавливаются в сетях 220 Вольт путем подвода к ним фазного и нулевого проводов.

Согласно требованиям ПУЭ подводимые к двухполюсным приборам проводники должны подключаться только к верхним клеммам.

К нижним контактам подсоединятся фазная и нулевая жила, отводимая непосредственно к потребителю (в нагрузку). Необходимость ввода в него сразу двух шин объясняется требованием срабатывания дифференциального устройства защиты от утечек тока. В зависимости от марки используемого прибора и серии для монтажа на DIN-рейку потребуется два или более места.

Для установки в трехфазные сети 380 Вольт применяются 4-хполюсные дифавтоматы. К их верхним клеммам со стороны электрического счетчика подводятся три фазных провода и нулевая шина. А от нижних клемм в сторону нагрузки отходят три рабочих проводника и ноль.

В соответствие с особенностями конструкции и внутренней схемой этих приборов все они подразделяются на электромеханические и электронные образцы. В первых моделях выделение разностного тока и расцепление осуществляется комбинированным способом, а во вторых образцах за это «ответственна» встроенная электроника.

Параметры автоматов дифференциального тока

Характеристики дифференциальных автоматов бытового применения

Универсальность дифференциальных автоматов, позволяющая совмещать функции двух приборов сразу, объясняется их конструкцией и заложенными в них возможностями. К основным параметрам, характеризующим дифференциальный автоматический выключатель, относятся:

  • тип электромагнитного расцепителя;
  • номинальный ток, при котором прибор может работать длительное время;
  • показатель быстродействия и рабочее напряжение;
  • ток утечки на землю;
  • отключающая способность и класс ограничения по токовой составляющей.

Расцепители, используемые в приборах этого класса, условно делятся на основные и вспомогательные устройства. Первые из них относятся к автоматическому выключателю и могут реагировать на сверхтоки, полностью отключая схему коммутации. Второй тип расцепителей (автовыключателей) позволяет расширить функционал защитного устройства.

Обычно он устанавливается только в специальных приборах, изготавливаемых на заказ, которые могут быть:

  • независимого типа с возможностью дистанционного отключения по специальному сигналу;
  • минимального напряжения – срабатывают при его падении ниже допустимого уровня.
  • устройства нулевого потенциала.

Пример токоограничения автоматов

По токовому показателю все известные образцы дифавтоматов подобно АВ подразделяются на ряд приборов, имеющих строго нормируемые значения из следующего ряда: 6, 10, 16, 25, 50 Ампер и т. д.

Помимо этого в их маркировке применяется токовый показатель, обозначаемый буквами «B», «C» или «D». Они располагаются перед маркировочным кодом номинального тока (амперажем) и указывают на быстродействие данной модели.

К еще одной группе технических характеристик относят ток отключения схемы УЗО (дифференциальный показатель), называемый «утечкой». Для большинства образцов автоматов защиты сети эти значения укладываются в типовой ряд: 10, 30, 100, 300 и 500 миллиампер.

Дифавтомат типа АС

Следующая характеристика защитных дифавтоматов – значение рабочего напряжения, при котором они способны функционировать в нормальном режиме: 220 Вольт – для однофазных цепей и 380 Вольт – для их трехфазных аналогов. Его величина указывается под обозначением номинала или под клавишей прибора.

По току утечки и показателю селективности известные виды выключателей дифференциального тока имеют следующие обозначения:

  • «A» – образцы, реагирующие на утечки переменного (пульсирующего) тока.
  • «AC» – модели электроавтоматов, срабатывающие от утечек с постоянной составляющей.
  • «B» – комбинированный вариант, сочетающий в себе обе эти возможности.

Характеристика «тип УЗО» обозначается буквенным индексом или символичным рисунком.

По аналогии с АВ, дифавтоматы срабатывают при перегрузках в электропроводке по селективному принципу, учитывающему задержку по времени. Такой подход позволяет отключать сеть выборочно по предельному току и обеспечивает хорошую электродинамическую устойчивость всей защитной системы. По этому важнейшему для безопасности человека показателю отличия устройств дифференциального тока учитываются следующими значками:

  • символом «S», означающим задержку величиной примерно в 200-300 миллисекунд;
  • английской буквой «G» (временная пауза в 60-80 миллисекунд).

Неисправности электрических сетей

Основной функцией всех защитных устройств является ликвидация возможных неисправностей, периодически возникающих в электрических сетях. Прежде всего, они обеспечивают защиту от коротких замыканий, вызываемых снижением электрического сопротивления нагрузок до очень малых показателей. Основной причиной такого состояния служит шунтирование цепей напряжения металлическими предметами.

Другая часто встречающаяся неисправность связана с перегрузкой проводов под действием мощных современных электроприборов. В результате, появление больших токов приводит к усиленному нагреву проводов, особенно в некачественных сетях. Одновременно происходит перегрев и старение изоляции, с потерей ее диэлектрических свойств. В связи с этим, возникает еще один вид неисправностей, известный как токи утечки, возникающие из-за нарушенной изоляции.

Нередко ситуация еще более ухудшается по причине использования старой алюминиевой проводки, эксплуатируемой в критических условиях постоянных повышенных нагрузок. Однако, даже новые системы могут работать с перебоями из-за некачественного монтажа и неэффективности защитных устройств, применяемых не по назначению.

Недопустимые ошибки при покупке

Прибор должен быть подключен соответствии с указанной схемой

Чтобы купить качественный дифавтомат, важно не допускать ошибок:

  • Установка прибора с поврежденным корпусом – вмятины и трещины приводят к поломкам из-за смещенных внутренних узлов.
  • Не выполненный тест в магазине – на специальных стендах проверяется работоспособность устройств.
  • Подбор прибора не по схеме – автомат не будет соответствовать вероятным нагрузкам и просто перегорит.
  • Использование проводов с неподходящим сечением – возможны риски коротких замыканий и перегораний электроприборов.

Принцип действия


Схема, поясняющая принцип работы УДТ


УДТ в разобранном виде

Главным компонентом УДТ является дифференциальный трансформатор, который предназначен для обнаружения дифференциального тока. Если дифференциальный ток превысит значение отключающего дифференциального тока или равен ему произойдёт размыкание электрической цепи.

Внутреннее устройство УДТ, подключаемого в разрыв провода

На фотографии показано внутреннее устройство одного из типов УДТ. Данное УДТ предназначено для установки в разрыв провода.
Линейный и нейтральный проводники от источника питания подключаются к контактам (1), главная цепь УДТ подключается к контактам (2).

При нажатии кнопки (3) контакты (4) (а также ещё один контакт, скрытый за узлом (5)) замыкаются, и УДТ пропускает ток. Соленоид (5) удерживает контакты в замкнутом состоянии после того, как кнопка отпущена.

Вторичная обмотка (6), к которой подключён расцепитель дифференциального тока. В нормальном состоянии ток линейного проводника, равен току нейтрального проводника, однако эти токи противоположны по направлению. Таким образом, токи взаимно компенсируют друг друга и в катушке дифференциального трансформатора ЭДС отсутствует.

Ток замыкания на землю приводит к нарушению баланса в дифференциальном трансформаторе: через линейный проводник протекает больший ток, чем по нейтральному проводнику (часть тока протекает через тело человека, то есть в обход трансформатора). Дифференциальный ток в первичной обмотке дифференциального трансформатора приводит к появлению ЭДС во вторичной обмотке. Эта ЭДС сразу же регистрируется следящим устройством (7), которое отключает питание соленоида (5). Отключённый соленоид больше не удерживает контакты (4) в замкнутом состоянии, и они размыкаются под действием силы пружины.

Устройство спроектировано таким образом, что отключение происходит за доли секунды, что значительно снижает тяжесть последствий от поражения электрическим током.

Кнопка проверки (8) позволяет проверить работоспособность устройства путём пропускания небольшого тока через оранжевый тестовый провод (9). Тестовый провод проходит через сердечник дифференциального трансформатора, поэтому ток в тестовом проводе эквивалентен нарушению баланса токонесущих проводников, то есть УДТ должно отключиться при нажатии на кнопку проверки. Если УДТ не отключилось, значит оно неисправно и должно быть заменено.

Конструктивные особенности, принцип действия и схема дифавтомата

Рассматривая обозначение устройства по ГОСТ, несложно выделить конструктивные элементы защитного аппарата.

К основным стоит отнести:

  • Дифференциальный трансформатор;
  • Группа расцепителей (тепловой и электромагнитный).

Каждый из элементов выполняет определенные задачи. Рассмотрим их подробнее.

Дифтрансформатор — устройство с несколькими обмотками, число которых напрямую зависит от количества полюсов.

В его задачу входит сравнение нагрузочных токов в каждом из проводников. В случае расхождения показателей появляется ток утечки, который направляется в пусковой орган.

Если параметр выше определенного уровня устройство отключает электрическую цепь посредством разделения силовых контактов дифавтомата.

Для проверки работоспособности предусмотрена специальная кнопка, чаще всего подписываемая, как «TEST». Она подключена через сопротивление, которое подключается двумя способами:

  • Параллельно одной из существующих обмоток;
  • Отдельной обмоткой на трансформатор.

После срабатывания кнопки пользователь искусственно формирует ток небаланса. Если дифавтомат исправен, он должен отключить цепь. В противном случае делаются выводы о неисправности аппарата.

Следующий элемент дифавтомата — электрический расцепитель. Конструктивно он имеет вид электрического магнита с сердечником.

Назначением элемента является воздействие на отключающий механизм. Срабатывание электромагнита происходит при увеличении нагрузочного тока выше установленного уровня.

Чаще всего это бывает при появлении КЗ в низковольтной сети. Особенность расцепителя заключается в срабатывании без выдержки времени. На отключение питания уходят доли секунды.

В отличие от электромагнитного, тепловой расцепитель защищает не от КЗ в цепи, а от перегрузок. В основе узла лежит биметаллическая пластинка, через которую протекает нагрузочный ток.

Если он выше допустимого значения (номинального тока дифавтомата), происходит постепенная деформация этого элемента. В определенный момент пластина из биметалла постепенно изгибается.

В определенный момент она воздействует на отключающий орган защитного устройства. Задержка времени теплового расцепителя зависит от тока и температуры в месте установки. Как правило, эта зависимость имеет прямо пропорциональный характер.

На кожухе дифавтомата прописывается нижний предел (указывается в мА). Кроме тока утечки, указывается и номинальный ток расцепителя. Более подробно о маркировке аппарата поговорим ниже.

Заземление АВДТ

Заземлять нулевой кабель следует только перед прибором дифференциальной защиты. Неправильное подключение приведет к тому, что дифавтомат будет отключаться даже при подаче незначительной нагрузки.

Если несколько дифференциальных автоматов подключены параллельно, то менять местами нулевые проводники на их выходах или подключать их к общей нулевой шине нельзя. Это также приведет к сбою в работе устройств.

Ноль АВДТ следует подсоединять в паре со своей фазой. Использовать его в качестве нулевого проводника для аппаратов с другим источником фазы нельзя.

Чтобы не перепутать нули, рекомендуется пользоваться промаркированными кабелями.

Для перемычек и соединений необходимо использовать проводник, сечение которого соответствует сетевой нагрузке.

Если автомат оборудован индикатором неисправности, то причина срабатывания будет ясна сразу. При отсутствии «маячка» причину сбоя придется искать методом «научного тыка». Если АВДТ начал срабатывать после подключения в сеть дополнительной нагрузки, то, скорее всего, прибор неисправен или при его подсоединении была допущена ошибка.

Основные сведения об устройстве УЗО

В чем состоит сам принцип работы УЗО? Его работа основана на реакции датчика тока на изменение дифференциальной величины тока в проводниках.

Что такое датчик тока? Это самый обычный трансформатор, но выполненный по типу тороидального сердечника. Порог срабатывания выставляют при помощи магнитоэлектрического реле, обладающего чрезвычайно высокой чувствительностью.

Важно заметить, что все УЗО, выполненные по этой классической схеме, являются чрезвычайно надежными и простыми аппаратами, обладающими очень высокой надежностью и безотказностью. Необходимо предупредить, что сегодня есть и электронные УЗО, в основе которых лежит специальная электронная схема

Реле или схема действуют на механизм, который и размыкает электрическую цепь в случае таковой необходимости. Вот что включает в себя устройство УЗО

Необходимо предупредить, что сегодня есть и электронные УЗО, в основе которых лежит специальная электронная схема. Реле или схема действуют на механизм, который и размыкает электрическую цепь в случае таковой необходимости. Вот что включает в себя устройство УЗО.

Устройство и принцип действия

Для начала приведем обозначение на схеме по ГОСТ, по которому наглядно видно, из чего состоит дифавтомат:

На обозначении видно, что основными элементами конструкции дифавтомата является дифференциальный трансформатор (1), электромагнитный (2) и тепловой (3) расцепители. Ниже кратко охарактеризуем каждый из приведенных элементов.

Дифференциальный трансформатор имеет несколько обмоток, в зависимости от количества полюсов устройства. Данный элемент осуществляет сравнение токов нагрузки по проводникам и в случае их несимметричности на выходе вторичной обмотки данного трансформатора появляется так называемый ток утечки. Он поступает на пусковой орган, который без выдержки времени осуществляет расцепление силовых контактов автомата.

Также следует упомянуть о кнопке проверки работоспособности защитного аппарата «TEST». Данная кнопка подключается последовательно с сопротивлением, которое включается или отдельной обмоткой на трансформатор либо параллельно одной из имеющихся. При нажатии на данную кнопку сопротивление создает искусственный небаланс токов – возникает дифференциальный ток и дифавтомат должен сработать, что свидетельствует о его исправном состоянии.

Электромагнитный расцепитель представляет собой электромагнит с сердечником, который воздействует на механизм отключения. Данный электромагнит срабатывает в случае достижения тока нагрузки порога срабатывания — обычно это случается при возникновении короткого замыкания. Данный расцепитель срабатывает мгновенно, за доли секунд.

Тепловой расцепитель осуществляет защиту электрической сети от перегрузки. Конструктивно представляет собой биметаллическую пластину, которая деформируется при протекании через нее тока нагрузки, превышающего номинальный для данного аппарата. При достижении определенного положения биметаллическая пластина воздействует на механизм отключения дифавтомата. Срабатывание теплового расцепителя происходит не сразу, а с выдержкой времени. Время срабатывания прямо пропорционально величине тока нагрузки, протекающего по дифференциального автомату, а также зависит от температуры окружающей среды.

На корпусе указывается порог срабатывания дифференциального трансформатора — ток утечки в мА, номинальный ток теплового расцепителя (при котором работает неограниченное время) в А. Пример маркировки на корпусе — С16 А / 30 мА. В данном случае маркировка “С” перед значением номинала показывает кратность срабатывания электромагнитного расцепителя (класс аппарата). Буква “С” указывает, что электромагнитный расцепитель сработает при превышении номинала 16А в 5-10 раз.

На видео ниже подробно рассказывается, как работает и из чего состоит дифавтомат:

Как работает дифавтомат и от чего защищает

Дифавтоматы служат для защиты проводки от повышенных нагрузок и человека от поражения электротоком

Преимущество автоматического выключателя дифференциального тока – наличие в одном корпусе УЗО и АВ. При защите контролируемой сети от токов перегрузки и короткого замыкания он срабатывает как автоматический выключатель. Функции УЗО устройство выполняет в случаях предотвращения поражения человека токами утечки и устранения рисков возгораний.

Замена стандартных приборов на дифференциальный автомат обеспечивает:

  • защиту владельцев и обслуживающего персонала от поражения током;
  • предотвращение токовой утечки;
  • целостность электросети в случаях колебания напряжения.

Отличается дифавтомат от обычного. Виды и типы узо. Сложность подключения проводов

При разработке схемы электроснабжения или капитальном ремонте электропроводки важно обеспечить надежную защиту от короткого замыкания в сети. Здесь возникает вопрос о том, что лучше использовать в каждом конкретном случае: УЗО или дифавтомат. Оба эти устройства относятся к защитным. Они повышают уровень безопасности и даже внешне похожи друг на друга, на первый взгляд отличие минимальное. Поэтому разница в применении не так очевидна.

Защитный дифавтомат в щитке квартиры

Многие просто не знают о том, какой из этих приборов установлен в щитке квартиры и не понимают, в чем состоит разница между устройствами, и как отличить одно от другого. До тех пор пока с проводкой что-то не происходит, вопросов о замене УЗО или как воспользоваться дифавтоматом просто не существует.

Определения

УЗО отключает нагрузку, когда значение дифференциального тока выше допустимого (ГОСТ 31601.2.1-2012). Полное название на русском языке – устройство защитного отключения, а английская аббревиатура названия RCD – residual current device. Несмотря на принятое среди электриков обозначение УЗО , правильное название будет звучать как выключатель дифференциальный. Такое же название будет и на маркировке изделия.

Этот механический аппарат коммуникативного типа срабатывает при изменении векторной разности токов, возникающих в трансформаторе, входящем в дифференциальные выключатели.

Эти изменения происходят при прикосновении человека к токоведущим частям, а также в случае перегрева или пожара, вызванного утечкой тока. Устройства защитного отключения устанавливают не только в системы электроснабжения, но и в некоторые бытовые приборы, которые используются в сырых помещениях, например, в определенные модели фенов.

Схема работы УЗО

Дифавтомат или автоматический выключатель дифференциального тока обладает более широкими возможностями по сравнению с выключателем дифференциальным. В нем соединены вместе устройство защитного отключения и автоматический выключатель (ГОСТ Р 51327.1-2010). За счет такого сочетания дифавтомат защищает от удара электрического тока при утечке или соприкосновении с токоведущими фрагментами, а также предохраняет от перегрузок и коротких замыканий с помощью автомата. Дифавтомат предотвращает пожары, которые могут возникнуть при возгорании изоляции из-за перегрева.

Отличия

Главное предназначение устройства защитного отключения в контроле над утечкой тока, а также отслеживании поступления напряжения к электроприборам. При одновременном подключении всех приборов, находящихся в сети, схема с выключателем дифференциальным не отреагирует на перегрузку, и проводка сгорит.

Даже при принудительном создании короткого замыкания путем соединения нуля и фазы дифференциальные выключатели не отключат напряжение. Дифавтомат, где устройство защитного отключения и автомат работают вместе, способен справиться со всеми этими проблемами.

Только дифавтомат предотвратит короткое замыкание и перегрузку в сети. Дифференциальные выключатели такими функциями не обладают.

Устройство дифавтомата

Главные визуальные различия между УЗО от дифавтоматом
По внешнему виду сразу понять, почему одно устройство называется УЗО, а второе – дифавтоматом не совсем просто.

Корпуса в одном и другом случае примерно одинаковые, есть выключатель, на каждом устройстве нарисована схема, перечислены определенные параметры и заданы технические характеристики. Но при ближайшем рассмотрении видно, что все эти обозначения разные.

Таким образом, можно перечислить основные отличия, по которым можно определить, что именно перед вами находится:

  • название;
  • схема подключения;
  • обозначение минимального тока;
  • аббревиатура.

Рассмотрим, как отличается защита по внешнему виду корпуса. Название, аббревиатура и обозначения минимального тока
Прежде чем присоединять выбранное устройство к сети, внимательно рассмотрите корпус. В большинстве случаев полное название защитного механизма располагается на задней крышке.

На лицевой стороне корпуса будет указана аббревиатура ВД (для УЗО) или АВДТ (при работе с дифавтоматом). В нашем случае – это обозначения ВДТ1-63, то есть выключатель дифференциальный и АВДТ32 –дифавтоматы. Отличие в написание обозначений очевидны, дифавтоматы всегда именуются по-другому.

Различия в обозначении

Отличается и лицевая сторона. Если на корпусе видна большая буква и числа, стоящие за ней, то это дифавтомат (у нас С 16), если же все буквы идут после числа (32 А) – это УЗО. Данные цифры обозначают величину номинального тока в цепи.

Величина номинального тока определяется, исходя из мощности используемых электроприборов и сечения кабеля. Буква, стоящая перед обозначением номинального тока показывает, какие расцепители (электромагнитные и тепловые) используются в сети.

Если вы никак не можете понять, как отличить один прибор от другого, то рисковать и самостоятельно устанавливать защитные устройства нельзя. Вызовите квалифицированного электрика, который решит, где воспользоваться дифавтоматом, а где выключателем дифференциальным вместе с автоматом.

Схемы подключения

Существует разница между подключением таких защитных устройств к сети, а также схемами самого устройства. В работе выключателя дифференциального и при пользовании дифавтоматом применяются разные, хотя и похожие принципы. Важно отличать их друг от друга.

Схема дифференциального выключателя

На рисунке с дифавтоматом обязательно будут присутствовать обозначения теплового расцепителя в виде полукруга с буквой «П», соединенных вместе. Этот расцепитель моментально реагирует на перегрузки, возникающие в сети, и дифавтоматы отключает ток. Отличить разные защитные механизмы можно и по этому признаку.

Схема на корпусе дифавтомата

Что лучше

Выбрать между разными типами защитных устройств без учета индивидуальных характеристик сети невозможно. Ведь важно не только правильно подобрать параметры дифференциального выключателя или необходимые характеристики для работы с дифавтоматом, но и оценить хватит ли для них места в щитке.

Можно выбрать схему, где дифференциальные выключатели и автоматы будут выступать как отдельные элементы цепи, или же все-таки взять отдельно дифференциальный автомат. Хотя не всегда в щитке присутствует место, достаточное для размещения более громоздких схем на рейсе, к которой прикрепляются защитные конструкции. В этом случае дифавтомат будет предпочтительнее.

Профессиональному электрику намного проще установить только один прибор, чем возиться с несколькими сразу. Кроме того, каждый дополнительный разрыв в сети – это потеря мощности и возможная утечка тока. Поэтому специалисты чаще всего советуют использовать дифференциальный автомат вместо УЗО с автоматом в комплексе.

Но с другой стороны, поменять отдельно дифференциальный выключатель или автомат будет дешевле, чем покупать дифавтомат при выходе из строя устройства. При срабатывании дифференциального автомата определить, в чем причина сбоев в сети, трудно. Ведь это устройство реагирует на любые критические изменения в работе электропроводки и приборов.

А при срабатывании схемы, в которой используются выключатель дифференциальный и автомат по отдельности, такой проблемы не существует. Дифференциальные выключатели регистрируют утечку токов, а автомат скачки напряжения. Поэтому найти источник, вызывающий проблемы с подачей электроэнергии, становится намного проще. Особенно это нужно, если к сети подключено несколько разных электроприборов.

Сегодня, когда количество используемых в быту электроприборов постоянно растет, отследить уровень суммарной мощности не всегда представляется возможным. Если для группы электропотребителей будет установлен общий дифавтомат, при возрастании нагрузки потребуется заменять его целиком. Если же используется связка из выключателя и автомата, то достаточно будет подобрать новое УЗО с нужными характеристиками.

Если же нужно защитить электропроводку от перебоев в сети, вызванных работой какого-то конкретного электроприбора большой мощности, имеет смысл установить дифференциальный автомат только на этот участок.

Главное при этом подобрать параметры устройства так, чтобы они четко отслеживали работы конкретного агрегата, например, стиральной машинки или бойлера.

Общий дифавтомат для группы электроприборов

При аварийной ситуации, когда защитные устройства выходят из строя или требуется замена УЗО, на время возможно подсоединить автомат с помощью перемычки без дифференциального выключателя. Таким образом, электроснабжение в дома будет восстановлено. Если же из строя вышли дифавтоматы, то помещение будет обесточено до замены защитного устройства.

Стоимость комплекта с дифференциальным выключателем и автоматом будет выше, чем если используются дифавтоматы. По качеству импортные экземпляры более надежны. Хотя отечественные устройства тоже работают неплохо, но проигрывают по такой важной характеристике, как время срабатывания, и сильнее подвержены механическим повреждениям.

Существуют модели, где в работе с дифавтоматом используются индикаторы, которые показывают, когда дифференциальные токи спровоцировали срабатывание устройства. С такой защитной схемой можно определить, что стало причиной аварийного отключения в сети.

При проведении ремонта электропроводки в квартире или дома можно применять разные схемы подключения для групп электроприборов. Все зависит от назначения конкретной линии сети, а также мощности посаженных на нее приборов.

Почему счетчик вырубается при использовании новых защитных устройств

Электропроводка в старых квартирах и домах выполнялась с учетом требований, которые сегодня не актуальны. Поэтому нередко возникают ситуации, когда автоматы подобраны правильно, хозяева знают, где воспользоваться выключателем дифференциальным с автоматом, а где обойтись одним дифатоматом, а свет все равно вырубает. Причин для подобного явления несколько:

  • использование в электропроводке старых алюминиевых кабелей, которые в отличие от медных эксплуатируются на пределе своих возможностей;
  • некачественный монтаж новой проводки.

Поэтому надо не просто правильно воспользоваться дифавтоматом или выключателем дифференциальным, но и отследить работу всей сети.

Что лучше. Видео

Окончательно определиться с выбором дифавтомата или УЗО поможет это видео. Здесь собраны основные преимущества и недостатки каждого из них.

Прежде чем выбрать между той или иной защитой, важно учитывать, каким способом и для чего нужно обезопасить помещение. Использование одного УЗО не защитит от резких скачков напряжения, но предохранит от утечки тока. Дифавтоматы справятся с любыми проблемами в сети, но их лучше применять не для группы, а для отдельного мощного агрегата.

Большинству потребителей, абсолютно все равно, что перед ними: УЗО (устройство защитного отключения) или дифатомат (дифференциальный автомат). Но при разработке проектов электросети частных домов или квартир, данный вопрос имеет определенное значение.

Вообще проблемы, которые возникают у наших граждан с организацией защиты собственного жилья, в плане электробезопасности, значительные. Да что говорить, если до сих пор во многих отдаленных районах такие вещи, как «жучки» в пробках, являются нормой жизни?

Недавно один мой знакомый обратился ко мне с вопросом, а что стоит в моем щитке УЗО или дифавтомат . Как их отличить. Поскольку проблема, на профессиональный взгляд, стоит очень остро, предлагаем вам небольшой ликбез на данную тему, в том числе и электрикам, особенно молодым.

Эти знания позволят точно понять, что же у вас «живет» в распределительном щите: УЗО или дифавтомат, зачем его туда помещать и насколько это поможет, или отчего спасет в будущем?

Опытного электрика, у которого не одно короткое замыкание за плечами, такие вопросы могут даже обидеть! Однако, среди молодежи, мало уделяется внимания теории, хотя потребители задают подобные вопросы постоянно. И сейчас я расскажу несколько вариантов .

Отличие узо от дифференциального автомата по функциональному предназначению

Если посмотреть на УЗО и дифавтомат, то по внешнему виду эти два устройства очень похожи между собой, но функции, которые они выполняют разные. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.

Устройство защитного отключения срабатывает, если в сети, к которой оно подключено, появляется дифференциальный ток - ток утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того при появлении тока утечки в электропроводке изоляция будет греться, что может привести к возгоранию и пожару.

Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром. Более подробно как работает это устройство, смотрите в статье принцип работы УЗО.

Теперь посмотрим на дифференциальный автомат. Это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.

Теперь основной момент, где все начинают путаться: запомните, что УЗО в отличии от дифавтомата не защищает сеть от перегрузки и короткого замыкания. А большинство потребителей думают, что устанавливая УЗО, они защищены от всего!

Говоря простым языком, УЗО просто является индикатором, который контролирует утечку и что ток не идет мимо ваших основных потребителей: электроприборов, лампочек и т.п. Если где то в сети повредилась изоляция и появился ток утечки, УЗО на это реагирует и отключает сеть.

Если одновременно включить все электроприборы (обогреватели-фены-утюги), то есть намеренно создать перегрузку, УЗО не сработает. А проводка, если нет других устройств защиты, будьте уверены, сгорит вместе с УЗО. Если при включенном УЗО соединить фазу и ноль, и получить грандиозное КЗ, то УЗО также не сработает.

К чему я все это виду, просто хочу обратить ваше внимание на то что, так как УЗО не защищает сеть от перегрузок и коротких замыканий то вы наверное со мной согласитесь что его самого нужно защищать. Вот поэтому УЗО всегда подключают последовательно с автоматом. Работают эти два устройства так сказать в паре: одно защищает от утечек, другое от перегрузок и кз.

Применяя вместо УЗО дифавтомат вы избавляетесь от выше описанных ситуаций: он защитит от всего.

Подведём черту, основное отличие УЗО от дифавтомата заключается в том, что УЗО не защищает сеть от перегрузок и коротких замыканий.

Визуальное отличие узо от дифавтомата

На самом деле есть масса внешних признаков, по которым легко отличить УЗО от дифавтомата. Посмотрите на картинку. Визуально эти два устройства очень похожи: подобен корпус, переключатель, кнопка «тест», какая-то схема на корпусе и непонятные буквы.

Но если быть более въедливым, то вы заметите: схемы разные, тумблеры отличаются, буквы не повторятся. Какое же из этих устройств УЗО, а какое - дифавтомат?

Выше мы рассмотрели функциональные отличия этих устройств, сейчас рассмотрим чем отличается УЗО от дифавтомата визуально - так сказать отличия заметные невооруженным глазом.

1. Маркировка по номинальному току

Один из способов визуального отличия УЗО от дифавтомата это маркировка по току. На любом устройстве указываются его технические характеристики. Для устройств, которые рассматриваем мы основными характеристиками являются номинальный рабочий ток и номинальный ток утечки.

Если на корпусе прибора большими буквами указана только цифра (величина номинального тока) - это УЗО. На нашей картинке это прибор марки ВД1-63.

На его корпусе указана цифра 16. Это значит, что прибор рассчитан на номинальный ток 16 (А). Если в начале надписи присутствуют латинские буквы В, С или D, а далее идет цифра, то перед вами дифференциальный автомат. Например, у дифавтомата АВДТ32 перед значением номинального тока стоит буква «С», которая обозначает тип характеристики электромагнитного и теплового расцепителей .

Еще раз внимательно прочтите и запомните. Если пишется "16А" – это УЗО, номинальный ток которого должен быть не более 16 ампер. Если пишется "С16" - это диффавтомат, где буква "С" - характеристика расцепителей, "встроенного" в устройство, рассчитанное на номинальный ток 16А.

2. Электрическая схема, изображенная на устройстве

На корпуса любых исполнительных или защитных устройств, производитель всегда наносит его принципиальную схему. На УЗО и дифференциальном автомате они действительно похожи.

Не будем перечислять сейчас все, что там изображено (это тема отдельной статьи), а только выделим главные отличия. На схеме УЗО - это овал, которым обозначается дифференциальный трансформатор – сердце устройства, реагирующее на токи утечки и электромеханическое реле , которое и замыкает-размыкает цепь, силовые контакты для подключения проводов и т.п.

На схеме дифавтомата , кроме всех похожих элементов, отличительными являются обозначения теплового и электромагнитного расцепителя которые реагируют на ток перегрузки и короткого замыкания.

Поэтому, взглянув на схему подключения, которая изображена на корпусе, вы теперь знаете чем они отличаются. Если на схеме изображен тепловой и электромагнитный расцепитель - это дифференциальный автомат. В этом заключается схематическое отличие УЗО от дифавтомата .

3. Название на корпусе устройства

Если вам, как простому потребителю сложно запомнить, чем отличается УЗО от дифавтомата , сообщаем: зная о проблеме, которой посвящена статья, многие производители, чтобы покупатели не путались, специально пишут на корпусе название устройства.

На боковой поверхности корпуса УЗО написано - выключатель дифференциальный. На боковой поверхности корпуса дифавтомата написано - автоматический выключатель дифференциального тока. Хотя такие надписи наносится не на всех изделиях, как правило, на российских производителях и то не на всех на зарубежных изделиях такой маркировки я не встречал.

4. Аббревиатурная надпись на устройстве

В основном вопрос как отличить УЗО от дифавтомата задается по продукции иностранного производства. Если мы говорим об отечественной продукции то здесь вообще вопросов не возникает.

На таких устройствах как правило по русски написано что это УЗО (ВД) или диф автомат АВДТ.

Напомню что устройство защитного отключения (УЗО) сейчас правильно называются выключатели дифференциальные (ВД). Дифференциальный автомат - он же автоматический выключатель дифференциального тока (АВДТ).

Подводим итоги как отличить узо от дифавтомата

По ценовым параметрам УЗО и дифавтоматы отличаются . Особенно это касается импортной продукции. Нормальный дифавтомат стоит чуть дешевле, чем УЗО в комплекте с обычным автоматом.

Качество импортных устройств выше. Отечественные тоже достаточно неплохи, но проигрывают в таких важных характеристиках как время срабатывания, уступают в надежности механических частей, элементарно уступают в качестве корпусов.

Что касается надежности срабатывания эти два устройства ничем не уступают друг другу.

Так как дифавтомат является комбинированным устройством, то из недостатков эксплуатации я бы отметил то, что при его срабатывании сложно определить, что стало причиной отключения: перегрузка, короткое замыкание или утечка тока. Правда устройство развивается: некоторые дифавтоматы оснащены индикаторами срабатывания по дифференциальному току.

Положительным аспектом АВДТ является удобство монтажа: для электрика важно закрутить в тесном монтажном боксе на пару винтов меньше. С другой стороны это повышает надежность цепи: чем меньше соединений тем лучше. Но если устройство сломается, то подлежит полной замене.

В случае применения УЗО в паре с автоматом, процесс ремонта выглядит дешевле: меняется либо один элемент, либо другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск тех или иных негативных событий и их возможную частоту.

Если касаться простых схем квартирной проводки, то не принципиально АВДТ вы выберите или УЗО+автомат . Если говорить о большом частном доме, то нужно смотреть, какие линии садить на дифавтомат (например, котельную или хозблок: там больше разных нагрузок, а значит – и рисков больше), а какие на пару УЗО+автомат (линии освещения, группы розеток).

Вариантов реализации схем с данными устройствами можно придумать массу, главное чтобы вы понимали и помнили, зачем это делаете.

Для большинства людей УЗО и дифференциальный автомат, да и просто автоматический выключатель неразличимы и они не видят разницы. Внешне очень похожи, надписи на корпусе практически одинаковые, есть кнопка теста и включения в работу, но всё же это разные устройства и давайте разберёмся чем отличается УЗО от дифавтомата. В материале рассмотрим назначение обоих устройств и их принципиальные различия по важным параметрам.

Понимание назначения этих устройств и того чем отличается УЗО от поможет сделать правильный выбор при проектировании электрической сети частного дома или квартиры.

Назначение устройства защитного отключения (УЗО)

Аппараты по внешнему виду схожи, однако отличие есть, так как выполняют они разные задачи. Устройство защитного отключения отслеживает проходящий через него ток и разрывает цепь (срабатывает ) при возникновении каких либо утечек на землю после него. Максимальный ток утечки, при превышении которого сработает УЗО, указан на его корпусе (от 10 мА до 500 мА ).

Возникновение дифференциального тока (разность на входе и выходе УЗО ), может произойти по разным причинам, например, неисправность бытовой техники или повреждение изоляции кабеля, при котором часть его начинает стекать на землю.

Обратите внимание! В том месте, где происходит утечка электрического тока при повреждённой изоляции электропроводки, повышается температура провода, что может привести к возгоранию и пожару.

Отметим, что в строениях со старой электропроводкой пожары по причине возгорания проводки происходят довольно таки часто.

Для человека смертельно опасным считается значение тока, проходящего через него, превышающее 30 мА. Поэтому в электрощитках для защиты розеточных групп, устанавливают УЗО с отсечкой тока 10 мА или 30 мА . УЗО с большим номиналом этого параметра (например, 100 или 300 мА ) называют противопожарным и нужно оно не для защиты человека, а для того чтобы не допустить возгорания в месте повреждённой изоляции кабеля.

Важно понимать, что УЗО не защищает сеть от сверхтоков, это является ключевым отличием его от дифавтомата. В случае возникновения , он может сгореть, но не отработать (ведь при КЗ нет утечки тока на землю ). Поэтому самостоятельно он не применяется, а устанавливается .

Таким образом основным назначением УЗО является защита от поражения человека электричеством (если оно будет протекать через тело человека на землю ) и своевременное обесточивание участка сети с повреждённой изоляцией электропроводки.

Назначение дифференциального автомата

Дифференциальный автомат представляет собой универсальное устройство, сочетающее функции автоматического выключателя и устройства защитного отключения. Это означает, что дифавтомат способен обеспечить защиту от короткого замыкания, перегрузки и утечки тока.

Размер дифавтомата для однофазной сети 220 В равен размеру УЗО или двухполюсного автоматического выключателя (два модуля ). Таким образом в места они занимают одинаковое, но дифференциальный автомат имеет дополнительно к функциям отслеживания утечек тока, еще и сработку по тепловой защите и превышению предельного тока. Поэтому при отсутствии места в электрощитке, следует устанавливать дифавтомат вместо связки УЗО + автоматический выключатель .

Дифавтомат имеет две защиты (два типа расцепителя):

  1. электромагнитный;
  2. тепловой.

Электромагнитный расцепитель сработает при превышении тока выше номинального в определённое количество раз. Это количество зависит от типа дифференциально автомата.

Справка! Для типа «А» превышение номинала будет в 2-3 раза, «В» -- от 3 до 5, «С» -- в 5-10 раз больше номинала, «D» -- в 10-20 раз больше.

Это мгновенное значение тока, например, при коротком замыкании или при большом пусковом токе мощного электрооборудования.

Тепловая защита срабатывает при прохождении тока через автомат, превышающем номинальное значение, определённое время. Данное время нужно смотреть по времятоковой характеристике конкретного автомата. Чем больше превышение, тем быстрее отключится автомат.

Также стоит отметить, что стоимость дифавтомата существенно выше чем у УЗО.

Отличие УЗО от дифференциального автомата

Разберемся детально по отдельным техническим характеристикам, чем отличается УЗО от дифавтомата и как можно использовать преимущества каждого из них.

Отметим основное отличие, что не обеспечивает защиту сети от перегрузки и коротких замыканий. То есть оно выступает исключительно индикатором, по которому контролируется утечка тока.

Если включены в сеть одновременно все электроприборы и создается намеренная перегрузка, устройство защиты не сработает, а дифференциальный автоматический выключатель моментально обесточит сеть, не позволив возникнуть возгоранию и плавлению изоляции.

Давайте рассмотрим более подробно сами устройства и тогда станет понятно как отличить УЗО от дифавтомата внешне:

  • маркировка номинального тока срабатывания электромагнитного расцепителя -- одно из ключевых отличий УЗО от дифавтомата (она есть только у дифавтомата ). На корпусе должны быть указаны рабочий ток (с буквой -- С16, С32) и ток утечки. Если указан только один параметр или без буквы, то это УЗО – на нём указывается величина тока утечки и коммутационная способность контактов.
  • электросхема на приборе – на корпусе изображены схожие принципиальные схемы, на схеме УЗО – это овал, обозначающий дифференциальный трансформатор и электромеханическое реле. На схеме второго прибора нанесены дополнительно расцепители теплового и электромагнитного типа.
  • наименование на корпусе прибора сбоку – наносится не на всех приборах;
  • аббревиатура на приборе – на устройствах отечественных производителей указано ВД (выключатель дифференциальный ) или АВДТ (автоматический выключатель дифференциального тока ).

Важно заметить, что надежность срабатывания мало отличается, основные отличия заключаются во времени срабатывания и функционировании специальных расцепителей двух типов в дифавтомате. Минусом последнего является невозможность определения, что стало причиной срабатывания: перегрузка сети, короткое замыкание или утечка.

Достоинством АВДТ считается совмещение в своем корпусе двух устройств. В распределительном щитке появляется дополнительное место для однополюсного автомата. Однако в случае поломки потребуется полноценная замена. Устройство защитного отключения занимает два места, поскольку подключать его надо в комплекте с автоматом. Такая комплектация упрощает процесс ремонта в случае выхода из строя – замене подлежит только один элемент .

Какое устройство лучше выбрать

Вообще не принципиально, что устанавливать – дифавтомат или отдельно УЗО с автоматическим выключателем, вопрос будет лишь в свободном месте в щитке. Главное правильно и значение тока утечки исходя из сечения и материала кабеля, а также всей системы в целом.

Приведем некоторые модели, которые хорошо себя зарекомендовали среди пользователей:

  • Legrand в электронно-механической или электронной модификациях;
  • Schneider Electric – имеют множество плюсов, универсальны;
  • ABB – моментальное отключение в случае короткого замыкания;
  • IEK АД 12 – сохраняет работоспособность при снижении напряжения электрической сети до 50 В;
  • EKF АД 32 – часто используется для подключения бойлеров на кухне и в ванной.

Итак, отличия двух устройств действительно есть, как технически так и внешне. Собрать рабочую схему можно с обоими вариантами, но выбор остаётся за проектировщиком электрической сети дома или квартиры.

Прежде чем приступить к пояснениям, чем же все-таки между собой отличаются УЗО и дифавтомат, нужно расшифровать, что подразумевается под названиями этих приборов. Итак, УЗО - это устройство защитного отключения, тогда как дифавтомат расшифровывается как - дифференциальный автоматический выключатель. Т.е. УЗО защищает нас от электрического тока, а дифавтомат служит для защиты кабелей, проводов и электрооборудования от недопустимых токов - КЗ и перегрузки. Так что же собой представляют эти устройства, и чем они отличаются?

Определение

УЗО - электротехнический прибор защиты, оборудованный модулем обнаружения разницы токов, проходящих через данное устройство. Иными словами, при превышении дифференциальным током какого-то заданного значения происходит размыкание контактов. УЗО обычно состоит из отдельных элементов, выполняющих обнаружение, измерение (сравнение с заданным показателем) дифференциального тока и замыкание/размыкание электрической цепи (разъединитель) и не содержит компонентов, которые обеспечивают защиту электропроводки, подключенных цепей или самого прибора.

Дифавтомат - это УЗО и автоматический выключатель, смонтированные в общем корпусе. Дифавтомат используют для защиты электропроводки от утечки тока (соответствует функциям УЗО) и для защиты электропроводки от КЗ и перегрузок. Расположение в дифавтомате тепловой защиты и модуля защиты от сверхтоков гарантирует безопасность подключенной электрической цепи и самого прибора. Таким образом, дифавтомат обеспечивает комплексную защиту, как самого себя, так и оборудования, и защищаемой цепи.

Отличие

УЗО отличается от дифавтомата тем, что не защищает цепь и нагрузку, а так же себя от токов КЗ и превышенных из-за перегрузки токов. УЗО, в отличие от дифференциального автомата, является устройством, защищающим нагрузку и цепь только при возникновении тока утечки. Следовательно, УЗО, как любой прибор, включаемый в сеть, требует обязательной защиты. Она может быть обеспечена автоматическим выключателем, установленным последовательно с УЗО. В результате, автоматический выключатель защитит и цепь и включенное в нее УЗО от перегрузок и КЗ. Т.е. при возникновении подобных ситуаций автомат отключит электропитание цепи. В свою очередь УЗО, защитит от утечки тока электрическую цепь и нагрузку, включенную непосредственно после УЗО (отключит питание). УЗО - это модуль, устанавливающий утечки тока и исполнительный механизм в виде силового реле.

Современный дифавтомат - это сборка, состоящая из модуля дифференциальной защиты и автоматического выключателя. Кроме модуля определения утечки и силового реле дифавтомат обычно содержит электромагнитный и тепловой расцепитель.

Выводы сайт

  1. Стандартное УЗО, в отличие от стандартного дифференциального автомата, защищает нагрузку и цепь только при появлении тока утечки.
  2. Дифавтомат применяется для защиты от утечки тока электрической цепи (аналогично УЗО) и, кроме того, для защиты от КЗ и перегрузок электропроводки.
  3. УЗО оборудован только модулем обнаружения разницы токов и силовым реле.
  4. Дифференциальный автомат состоит из УЗО, автоматического выключателя и обычно включает в себя электромагнитные и тепловые расцепители.
  5. Использование УЗО и дифавтоматов в каждом конкретном случае зависит как от проекта электрической разводки и электропитания, так и от защищаемого устройства, электроцепи или размеров и технических характеристик помещения.
  6. Стоимость дифавтомата обычно выше стоимости УЗО.

Одна из важных составляющих безопасности жизни — безопасность жилья. Особенно это касается домашней электропроводки — объекта повышенной опасности. Так как современные квартиры оснащены приличным арсеналом различных бытовых электроприборов, потребляемая мощность электроэнергии в квартире достаточно большая. Соответственно, растет и нагрузка на электрический кабель.

Зачем нужны средства защитного отключения

Известно, что любой материал по истечении времени изнашивается и приходит в негодность. Изолирующие свойства как домашней проводки, так и внутренних проводов электроприборов, со временем теряются. Возникающие в результате утечка электроэнергии, оголение проводов, окисление могут привести в итоге к самым непредсказуемым последствиям.

Также не исключено возникновение коротких замыканий из-за неисправности домашней электропроводки или электроприборов либо из-за халатности.

Из-за множества используемых электроприборов, в том числе с высокой потребляемой мощностью часто происходит перегрев электропроводки домашней сети питания.

При отсутствии защитных устройств, все эти факторы могут привести к непоправимой беде или ущербу.

Чтобы обезопасить себя от неприятностей, следует установить электрозащитные устройства: дифавтомат (дифференциальный автомат) или УЗО (устройство защитного отключения).

Прежде чем выбрать, какое защитное устройство установить, следует понять, что они собой представляют, как работают, чем отличается УЗО от дифференциального автомата, что выбрать предпочтительнее, ведь разница между УЗО и дифавтоматом значительна.

Устройство защитного отключения (УЗО)

Данное устройство предназначено для выравнивания силы тока, идущего к электроприбору с током, выходящим от электроприбора (по нейтрали), по разнице между ними распознает утечку из электросети. Когда разность достигает значения, несовместимого с жизнью человека (30 мА), устройство отключает напряжение. В результате почти моментального срабатывания устройства дифференциальный ток, идущий через неисправную изоляцию или через тело человека, не успевает нанести существенный вред.

УЗО не только способно защитить человека от удара электрическим током, но также способно предотвратить возгорание проводки из-за ее перегрева и неисправности, нарушения целостности в результате механического, температурного воздействий, старения изоляции проводов.

Как это работает? Допустим, внутри стиральной машинки повреждена изоляция фазного провода. Если произойдет касание человека, стоящего на влажном полу, корпуса стиральной машины, УЗО в тот же момент отключит подачу напряжения, определив, что ушедший в квартиру ток не вернулся по нейтрали в устройство защитного отключения, то есть входящий и исходящий токи через УЗО различны.

УЗО поможет и при следующей ситуации: например, при сверлении стены с упором голой ногой на батарею отопления попадание в фазный провод электропроводки. Образовавшаяся в данном случае электрическая цепь «дрель – тело человека — батарея» способна вызвать остановку сердца или дыхания. Но при наличии УЗО, оно сразу «определит», что часть тока не вернулась (та, что, пройдя через человека, ушла в батарею). В этом случае напряжение будет также отключено моментально. Человек при этом даже если и получит удар током, то не такой большой силы, как могло бы быть.

При отсутствии УЗО, любая из этих причин способна нанести человеку вред, не совместимый с жизнью. Однако не во всех случаях УЗО способно помочь. Например, если домашняя электропроводка старая, ветхая. В этой ситуации УЗО будет срабатывать постоянно и отключать электроэнергию из-за постоянных утечек через неисправную проводку, что доставит больше хлопот, нежели пользы. Поэтому в такой ситуации предпочтительнее устанавливать УЗО точечно, то есть устанавливать розетки со встроенным УЗО.

Дифференциальный автоматический выключатель

Дифавтомат отличается тем, что это устройство работает одновременно и как автоматический выключатель, и как устройство защитного отключения напряжения.

Дифавтомат предназначен для защиты от поражения электрическим током при касании токоведущих частей электроприборов либо при возникновении дифференциального тока.

В таких ситуациях дифференциальный автомат также, как и УЗО, моментально сработав, отключает напряжение в сети.

Кроме этого, дифавтомат выполняет функции по защите электропроводки от коротких замыканий и перегрузок. Обусловлено это тем, что конструкция дифавтомата схожа с обычным автоматическим выключателем — он содержит два расцепителя:

  • Тепловой расцепитель, отключает линию питания в случае возникновения перегрузки сети.
  • Электромагнитный расцепитель, срабатывающий при возникновении короткого замыкания.

Как это всё работает?

  1. Также как и УЗО, дифавтомат обнаруживает дифференциальный ток. Срабатывает аналогично случаям, рассмотренным выше (примеры со стиральной машиной и сверлением стены).
  2. Срабатывание электромагнитного расцепителя. Допустим, ребенок затолкал в розетку что-то токопроводящее, например, шпильку для волос, или из-за неисправности изоляции произошло соприкосновение фазного и нулевого проводов в домашней сети или в электроприборах. В обоих случаях в результате короткого замыкания сработает электромагнитный расцепитель.
  3. Срабатывание теплового расцепителя. Допустим, установлен дифавтомат номиналом 16А. Включили несколько электроприборов, с суммарной мощностью, значительно превышающую разрешенную автоматом, например 2х-киловаттный обогреватель, чайник и утюг. Вследствие нагревания проводов сработает тепловая защита, электроэнергия тут же будет отключена.

Чем отличается УЗО от дифавтомата

Для собственников жилья порою не играет роли, что именно у них установлено: УЗО или дифавтомат. Однако, как мы выше разобрали их свойства и назначение, разница между УЗО и дифавтоматом существенна и от того, что выбрать, зависит уровень безопасности жизни и жилья.

Функциональное отличие УЗО от дифференциального автомата

  1. Основная функция устройства защитного отключения — выявление в сети дифференциального тока — тока утечки. При возникновении такой ситуации прежде всего может пострадать человек, прикоснувшись к металлическому корпусу или деталям поврежденного оборудования. Также при появлении дифференциального тока изоляция электропроводки может нагреваться, а это одна из наиболее частых причин, из-за которых происходят бытовые пожары и возгорания. Наличие УЗО способно в этих условиях предупредить беду.
  2. Дифференциальный автомат одновременно выполняет функции и автомата-выключателя и ранее рассмотренного УЗО. То есть функционал дифавтомата значительно шире: защита электросети от коротких замыканий, перегрузки и последствий возникновения дифференциального тока.

Таким образом, спектр действий дифференциального автомата значительно шире узконаправленного действия УЗО.

При выборе, что и куда именно установить, следует помнить, что УЗО в отличие от дифавтомата, не рассчитано на выявление перегрузок и короткого замыкания. Некоторые ошибочно полагают, что установив УЗО, они защищены от всего – это совершенно не так.

Как визуально отличить УЗО от дифавтомата

На первый взгляд, оба устройства достаточно схожи между собой: подобен корпус, имеется переключатель, кнопка «тест», на корпусе изображена схема. Но при внимательном рассмотрении, можно обнаружить разницу между УЗО и дифавтоматом: схемы различаются, разные тумблеры, буквенно-цифровые маркировки также различаются.

Один из способов, как визуально отличить устройства – это маркировка по току.

Маркировка в амперах, например, 16А, указывается на корпусе УЗО. Это обозначает номинальный ток 16А, на который рассчитано устройство. Если же в начале надписи имеются буквы В, С или D, и затем цифра, то это дифференциальный автомат.

Что лучше: УЗО или дифавтомат? Ознакомившись с основными характеристиками, выбор, конечно, будет сделан в пользу дифференциального автомата. Это оптимально, если в доме простая схема электропроводки. Если же у вас большой частный дом со сложной схемой электропроводки с множеством групп проводов, рассчитанной на большие нагрузки, тогда лучше применять УЗО и автоматический выключатель в комплексе, который отдельно устанавливается на каждую из имеющихся групп.

УЗО против дифавтомата – что лучше?

← Дешевле, но лучше? Да, это реально!   ||   Распределительные щиты Univers с силовыми и слаботочными модулями →

УЗО против дифавтомата – что лучше?

Оговоримся сразу, что название было задумано другое - «Решение электрической схемы на УЗО или дифавтоматах – что лучше?», и оно звучит правильнее. Но поскольку запросы в поисковиках задаются именно такие, как в названии во главе, решили его не менять.

Итак, УЗО защищает жизнь человека при его прикосновении к токоведущим частям на которых имеется фазное напряжение. УЗО в момент прикосновения должно отключиться, сохранив человеку жизнь. Кроме того, протекание тока через не предназначенные для этого материалы может привести к возгоранию. В зданиях с ветхой электропроводкой пожары от повреждения изоляции случаются довольно часто. Тогда УЗО выполняет противопожарную функцию. Помним, что УЗО не защищает от перегрузки и короткого замыкания, для такой защиты УЗО устанавливают с одним автоматом или группой автоматических выключателей. С другой стороны, дифавтомат – это и есть УЗО и автоматический выключатель в одном корпусе. И он защищает линию от перегрузки, короткого замыкания и утечки тока. И, поскольку дифавтомат выполняет больше защитных функций линии, получается – это лучшее решение по сравнению с УЗО. Когда мы сравниваем одно УЗО и один дифавтомат так и есть.

Однако когда мы сравниваем УЗО с группой автоматических выключателей и группу дифавтоматов для группы линий, сравнение уже не в пользу дифавтомата. Почему? Потому что становится актуальной стоимость решения. А оно лучше у УЗО с группой автоматов. Автоматический выключатель значительно дешевле дифавтомата, а УЗО можно поставить общее не на один автомат, а на группу. При том, что функционал решения будет таким же, как в случае с группой дифавтоматов.

Как работает УЗО

На схеме УЗО изображен человек, который прикосновением к токоведущему проводнику создал ток утечки. Сразу возникла разница между входящим и выходящим током, и когда эта разница достигает 30 мА, дифференциальный трансформатор формирует сигнал на расцепитель, который отключает линию, и сохраняет человеку жизнь.

Следующая схема отображает наглядную разницу в подключение УЗО и группы автоматических выключателей и подключения группы дифференциальных выключателей.

Итак, по стоимости первое решение (на УЗО) будет ниже, чем второе, т.к. дифавтомат – дорогое устройство.

    Кроме того есть другие различия:
  • Занимаемое место. Первое решение на схеме на УЗО занимает меньше места – 5 стандартных мест против 6 стандартных мест с дифавтоматами.
  • Ремонтопригодность. Замена автоматического выключателя значительно дешевле замены дифференциального выключателя.
  • Оперативная диагностика. В случае срабатывания одного из узлов схемы на УЗО, мы сразу видим причину отключения: сработало УЗО – утечка тока, автоматический выключатель – перегрузка или короткое замыкание. Большинство же дифавтоматов к сожалению не имеют индикатора причины своего отключения.
  • Подключение. В дифавтомате соединения установлены уже внутри корпуса. Остается только подключить входящие и отходящие линии. В решении с УЗО и группой автоматов необходимо еще коммутировать приборы между собой.
  • Надежность. Известно, чем проще устройство, тем оно надежнее работает. В этом отношении дифавтомат проигрывает.
  • Принцип конструкции. УЗО и дифавтоматы выпускаются двух видов конструкции: электромеханическое и электронное. Однозначно преимущество у электромеханического, поскольку оно продолжает работать при обрыве нуля.
  • Функционал. Об этом редко кто задумывается. Чем УЗО может отличаться от УЗО, кроме класса производителя и конструктива? Типом «А» и типом «АС». Тип «А» - современная разработка, она «видит» все цифровые электронные электроприборы и следит за их безопасностью и защищает человека от утечек, которые могут исходить от них. Тип «АС» способен отработать утечку в проводке, розетках и удлинителях лишь до блоков питания ваших любимых гаджетов. Так что тип «А» однозначно лучше и полноценнее в защите жизни.
  • Мы считаем, что решение на УЗО и группе автоматических выключателей рациональнее и правильнее применять при распределении тока по четырем и более линиям. Если линий меньше, несколько дифавтоматов станут простым и однозначным решением по защите цепи. Самое главное, правильно подключить все приборы и обеспечить надежную защиту от пожара или удара током.

    Виды устройств защитного отключения

    Защита человека от поражения электрическим током является важнейшей задачей в организации электробезопасности. Она состоит из ряда мер, которые необходимо выполнять при организации электроснабжения жилых и офисных зданий. Одним из главных таких мероприятий является установка в электрощитах устройств защитного отключения. Сокращенно они пишутся УЗО, а в нормативных документах называются выключателями дифференциального тока (ВДТ). Данные устройства реагируют на утечку тока.


    Простыми славами, под утечкой тока можно понимать не штатную аварийную ситуацию в электроустановке. Если повредилась изоляция и ток начал «утекать» в землю, если открытые токопроводящие части каким-либо образом попали на землю, если человек случайно коснулся токопроводящих частей и ток «потек» через его тело и так далее. Все это является не штатной работой электроустановки и несет в себе большую опасность как для человека, так и для его имущества. Вот именно поэтому необходимо устанавливать устройства защитного отключения в электрощитах.

    Существуют два вида устройств защитного отключения – это ВДТ (выключатель дифференциального тока) и АВДТ (автоматический выключатель дифференциального тока). Как видите, разница между ними всего в одном слове, но оно значит очень много. Ниже рассмотрим более подробно каждое устройство защитного отключения.

    ВДТ, он же в бытовом сленге УЗО, устроен таким образом, чтобы мог своевременно отключить участок цепи, в котором возникла утечка тока. Это все его функции. Вроде на первый взгляд мало, но зато им выполняется очень важное дело.


    Таким устройством можно защищать одну или несколько групп потребителей. При использовании УЗО необходимо помнить одну очень важную вещь. Оно не имеет внутри встроенной защиты от сверхтоков. Участок цепи можно перегрузить током, на который не рассчитан кабель, или может произойти короткое замыкание. Вот на это ВДТ не среагирует и никогда не отключится. Токи перегрузки или короткого замыкания могут вывести из строя не только кабель и само защитное устройство, но и принести вред человеку. Поэтому только одни УЗО нельзя устанавливать в электрощитах. Их необходимо защищать с помощью обычных автоматических выключателей. То, что на его корпусе есть номинал в амперах указывает только на величину максимального тока, который могут коммутировать его контакты и все. Если на устройстве защитного отключения написано, например, 40А, то оно не сработает, когда протекаемый через него ток превысит 40А. В этом случае ВДТ будет просто греться и плавиться. Вот это обязательно необходимо знать, при разработке схемы или просто при установке УЗО в щиток. Очень редко, но встречаются схемы, где ВДТ установлены без защиты от сверхтоков, то есть неправильно. Поэтому будьте тут внимательнее.

    АВДТ, он же в бытовом сленге дифавтомат, устроен таким образом, чтобы мог своевременно отключить участок цепи, в котором возникла утечка тока, перегрузка или короткое замыкание. Как видите, в данном устройстве защитного отключения присутствуют функции обычного автоматического выключателя. Это делает АВДТ универсальным, логически законченным и более удобным в эксплуатации устройством. То есть, для защиты одной группы потребителей можно установить один дифавтомат вместо пары УЗО с автоматическим выключателем.



    Появление дифавтоматов, на первый взгляд, упростило задачу в разработке схемы электрощита. Можно же установить на все группы потребителей одни АВДТ. Так все будет надежно защищено и займет не так много места. Но, помимо плюсов у них есть и минусы. Самым главным минусом для нашего обывателя является их стоимость. Если собирать щит только на одних дифавтоматах, то он будет очень дорогой. Поэтому обычные УЗО пользуются лучшим спросом в отличии от АВДТ.

    Их отличие в названии только в одном слове как раз и указывает на возможность защиты данных устройств от сверхтоков. Простой ВДТ ее не имеет, а АВДТ уже имеет. Слово «автоматический» на это и указывает. Наличие таких устройств защитного отключения позволяет разрабатывать более гибкие схемы электрощитов, которые будут удовлетворять всем современным нормам электробезопасности.


    Дифференциальный автомат устройство и принцип работы, видео

    Дифференциальный автомат – это устройство, включающее в себе функциональность УЗО и автовыключателя. Используется данный аппарат в электросетях с частотой в 50 Герц, напряжением 220 Вольт и с глухозаземленной нейтралью.

    Функции дифавтомата:

    • отключение цепи при нагрузках и коротком замыкании;
    • защита сооружения от возгорания вследствие утечки электротока при нарушении целостности изоляционного материала;
    • защита человека от поражения электричеством, которое может возникнуть на корпусе электрооборудования при его неисправности;
    • проведение электротока в нормальном режиме.

    Конструкция дифференциального автомата

    • электродинамического расцепителя;
    • корпуса;
    • расцепителей: теплового и электродинамического;
    • рычага управления;
    • реле;
    • исполнительного механизма;
    • трансформатора с сердечником тороидального вида;
    • системы пружин и рычагов, удерживающих автомат в рабочем состоянии и отключающих его при срабатывании реле.

    Корпус автомата изготавливается из негорючего полимера. Электродинамический расцепитель состоит из катушки с динамическим сердечником, который подключается к основным контактам дифавтомата.

    При прохождении электротоков короткого замыкания с высокими параметрами по катушке, сердечник со значительной силой и скоростью выбивает защелку, которая удерживает автомат рабочем состоянии. Время срабатывания расцепителя минимально, а величина тока срабатывания выражается значением Iн и зависит от его исполнения.

    Электродинамический расцепитель относится к независимому типу устройств, так как на скорость его срабатывания величина тока никакого влияния не оказывает. Тепловой расцепитель изготовляется из пластин, изготовленных из сплава двух металлов с отличающимся коэффициентом температурного расширения.

    Прохождение электротока по пластинам приводит к их нагреву – разность показателей линейного расширения металлов приводит к их изгибанию. Если величина тока достигает предельного значения, то пластины прогибаются таким образом, что выбивают защелку, которая удерживает автомат во включенном состоянии.

    Тепловой расцепитель является зависимым – скорость его срабатывания зависит от величины электротока и скорости нагрева.

    Комбинация теплового и электродинамического расцепителей характеризует защитное свойство выключателя, которое изображается в виде графика с координатами времени и тока. Данный график представляет собой совмещенные кривые работы электродинамического и теплового расцепителя.

    Виды дифференциальных автоматов

    Для их обозначения используются буквы латинского алфавита:

    А. Автоматы данного типа используются в электросетях длинной протяженности и для защиты полупроводниковых устройств с кратностью отсечки в 2-4 Iн.

    B. Применяется в осветительных сетях общего назначения. Кратность отсечки – 3-6 Iн.

    C. Перегрузочная способность таких выключателей – 5-10 Iн. Используются в установках с умеренными пусковыми электротоками.

    D. Дифавтоматы типа D предназначены для зажиты электрических двигателей с тяжелым запуском. Кратность срабатывания электродинамического расцепителя – 8-15 Iн.

    K. Используются только для индуктивной нагрузки. Кратность срабатывания расцепителя – 8-15 Iн.

    Z. Применяются в цепях с различными электронными приборами. Кратность срабатывания – 2-3 Iн.

    Принцип работы дифзащиты основан на сравнении тока в нулевом проводе и тока направленного к нагрузке. В условиях нормального функционирования данные значение идентичны. Источником электродвижущей силы в домашней сети является нулевой и фазный провод.В закрытой цепи электроток стремиться от точки с высоким потенциалом, то есть от фазного провода, к точке с наименьшим потенциалом, — нулевому проводу. Значения тока, протекающего по нулевому и фазному проводам, как и в цепи приемника, одинаковая. Это утверждение справедливо для замкнутой и хорошо изолированной цепи.

    В дифавтомате цепь фазного и нулевого провода проходит через сердечник трансформатора. При равенстве электротоков в проводах, результирующий поток в сердечнике равен нуля. Во вторичных цепях тока нет, следовательно, реле находится в нерабочем состоянии.

    В случае ухудшения изоляции, из-за разности потенциалов между заземлением, нулевым и фазным проводом, происходит утечка тока. Появление утечки нарушает баланс в проводах, как следствие, в сердечнике наблюдается нарушение равенства электромагнитных потоков.

    На вторичной обмотке трансформатора также появляется разность потенциалов, которая имеет прямую зависимость от дисбаланса на проводах. При достижении критического значения, разность потенциалов на выходе трансформатора вызывает срабатывание реле, которое выбивает защелку и выключает автомат из сети.

    Важным условием дифзащиты является надежное и правильно заземление токопроводящих деталей, которые при утечке могут оказаться под напряжением. От данного нюанса зависит скорость срабатывания дифавтомата.

    В соответствии с Правилами устройства электроустановок, использование УЗО, в том числе и дифавтоматов, обязательно для систем заземления TN-S и TN-C-S.

    При этом дифзащита в сетях с соединенными нулевым и рабочим проводами, а также в электросетях без нулевого защитного провода не возможно. В первом случае ток утечки будет присутствовать всегда, а во-втором – утечки не будет, пока человек своим телом не замкнет цепь для утечки.

    Видео

    Дифференциальные автоматы двухполюсные ABB серий DSh301R, DS201 тип АС

    Дифференциальные автоматические выключатели ABB серии DS.

    Для защиты людей и животных от поражения электрическим током в случае прикосновения к электроприборам или кабелям разработаны специальные устройства защитного отключения. Это касается всех видов контакта — и прямого, то есть прикосновения к оголенному проводу, и косвенного, то есть касания элементов электротехники под напряжением.В случае повреждения или неудовлетворительного состояния изоляции проводов и кабелей также возникает риск утечки тока и, как следствие, пожароопасная ситуация.

    Дифференциальные двухполюсные автоматы компании ABB предназначены для экстренного размыкания электрических сетей в случае опасности. Они могут быть использованы в помещениях любого типа — жилых домах, промышленных и административных зданиях, торговых помещениях. Широкая линейка моделей позволяет подобрать необходимое устройство для каждой электрической сети.

    Модели дифференциальных выключателей типа DSH941R предназначены для номинального тока от 6 до 40А, то есть к данному устройству можно подключать кабель сечением не более 16мм2. Аппараты DSH941R можно использовать только для переменного тока, они нечувствительны к импульсным дифтокам, которые могут возникнуть при работе с люминесцентными лампами.

    При выборе дифференциального двухполюсного автомата необходимо определиться с характеристиками:

    - характеристики срабатывания — A, B, C, D, K или Z

    < >А – для размыкания цепей с большой длиной электроповодки, а также для защиты полупроводниковых устройств

    < >В – подходит для осветительных сетей общего назначения

    < >C – для размыкания цепей с умеренными пусковыми токами (например, трансформаторы или двигатели)

    < >D – для размыкания цепей с большими пусковыми токами и в сетях с активно-индуктивной нагрузкой

    < >K – подходит для сетей с индуктивной нагрузкой

    < >Z – для подключения электронных устройств, использующихся в качестве нагрузки

    - номинальное напряжение

    На каждом дифференциальном аппарате ABB расположена кнопка «ТЕСТ», которую необходимо нажимать один раз в месяц — устройство имитирует утечку тока и показывает, исправна ли ваша система защиты.

    Дифавтомат или узо, что лучше?

    При проектировании системы электроснабжения необходимо уделить особое внимание безопасности эксплуатации сети и подключенному к ней оборудованию. Именно для этого нужно предусмотреть установку специальных приборов защиты: автоматического выключателя, устройства защитного отключения (УЗО) и автоматического выключателя дифференциального тока (дифавтомата).

    Автоматические выключатели предусмотрены для предохранения электрической цепи от короткого замыкания и перегрузок.

    Главная функция УЗО - мгновенное срабатывание при появлении токов утечки, в результате чего электрическая сеть отключается от источника питания. УЗО реагирует на дифференциальный ток, то есть разность токов, текущих по прямому и обратному проводу. Дифференциальный ток появляется при прикосновении человека к защищенной цепи и заземленному предмету. УЗО для защиты людей выбираются на ток 10-30 мА, пожарные УЗО - на ток 300 мА. В УЗО не предусмотрена защита от короткого замыкания и от перегрузки, поэтому чтобы устройство защиты не вышло из строя, перед УЗО нужно ставить автомат с номинальным током ниже номинального тока УЗО.

    Дифавтомат – это то же устройство защитного отключения, но соединенное с автоматическим выключателем. Применяются для защиты от токов утечки, короткого замыкания и перегрузок. На первый взгляд, УЗО с автоматом и дифавтомат выполняют одни и те же функции.

    В чём же тогда разница? Какое средство защиты выбрать?

    1. Габариты. Дифавтомат в своем корпусе имеет все элементы УЗО и атомата, что позволяет упростить процесс монтажа и подключения его к сети. К тому же, щитке дифавтомат занимает намного меньше места, что может пригодится при установке дополнительных приборов.

    2. Причина срабатывания прибора. В системе УЗО-автомат можно сразу определить причину отключения, то есть если короткое замыкание или превышение нагрузки, то сработает автоматический выключатель, в случае утечек тока – УЗО. Отключение дифавтомата происходит при любом варианте нарушения работы сети.

    3. Стоимость. Как правило, использование дифавтомата обойдётся на порядок дороже, чем УЗО и автомата. С другой стороны, в ремонте дешевле применение пары УЗО-автомат. Если что-то сломается можно поменять отдельно, а дифференциальный автомат нужно будет менять полностью.



    نصائح لجميع المناسبات

    الفارق اطع الدائرة و از يجمع بين وظائف RCD وقواطع الدوائر التقليدية. وفقا لواجباتها ، يمكن ن تحل محل هذين الجهازين. يستخدم العديد من ربائيين ا ، وبالتالي توفير مساحة في الدرع وتقليل ميزانية الإصلاح. عل الرغم من وجود نزاعات بين المحترفين ، من الأفضل التثبيت (جهاز RCD + أو difavtomat) ي موقف معين. سنتحدث عن ا الأمر لاحقًا ، لكننا سنعرف الآن ماهية قواطع difavtomat أو الدائرة التيار التفاضلي.

    اطع الدارة الحالي المتبقي (المعروف أيضًا باسم AVDT) عبارة عن از معياري ويتم تثبيته على سكة DIN.في المظهر ، ن difavtomat يشبه التجمع الكونغولي من أجل الديمقراطية. هناك أيضا قطبان (أو أربعة في المرحلة الثالثة), هناك رافعة للترجمة إلى وضع العمل, وهناك زر "اختبار", يتم رسم مخطط الأسلاك غير المفهوم, وما إلى ذلك, ولكن لا تزال هناك اختلافات, لذلك كن حذرا. داخل علبة AVDT توجد عناصر لقاطع الدائرة الكهربائية (جزء العمل) и UZO (الجزء الواقي).

    ما هو difavtomat ل

    اسمحوا لي أن أذكرك بأن قاطع الدائرة مصمم فقط لحماية الأسلاك من الدوائر القصيرة والحمولات الزائدة, وأن المقصود من КОД فقط هو حماية الأشخاص في حالة الجهد العرضي أو التسرب الحالي لجسم الأجهزة الكهربائية.لكن اطع الدائرة التفاضلية سوف يعمل إذا كانت هناك دائرة كهربائية قصيرة ، وعندما يكون الخط محملا انية يرة ، وعندما يكون الخط محملا انية الالا انية ال محملا النية التالية الخط محملا النية.

    ما هي diffavtomats؟

    يمكن استخدام Difavtomats بحرية ي الشبكات أحادية الطور وفي الشبكات ثلاثية الطور. ل شبكة مرحلة واحدة يتم استخدام الأجهزة ثنائية القطب ، وتستخدم الأجهزة ذات 4 عمدة لشبكة لاثية الطور.

    ما هو مكتوب على الجسم من difavtomat؟

    يتم تمييز ل نف من نف AEDT حتى يتسنى لك معرفة الكثير عنه وإبرام ما إذا كان يناسبنا أم لا.


    لا يزال ناك ر "اختبار" ي حالة AVDT. وي مصممة للتحقق بشكل دوري من تشغيل difavtomat (واقية من التجمع الكونغولي من ل الديمقراطية). عند النقر وقه (في حالة تشغيل قاطع الدارة عالي الجهد) إذا لم ينقطع الاتصال ، ا يعني أنه معيب ويجب استبداله.

    الابتسامة:

    نشطة السلامة:
    - القاعدة الأساسية لسلامة الاحتياطات - لا تنفجر الأصابع في جورب ، حسناً؟
    "لذا فهم لا يدخلون هناك."
    - وأنت تأخذ القرنفل.

    يعد كهربائي المنزل موضوعا معقدا ومتنوعا إلى حد ما, وينصح كل صاحب منزل بمعرفة التفاصيل الأساسية, نظرا لأن تكاليف منزلك لا تعتمد عليها فقط, ولكن أمن منزلك يعتمد عليها أيضا. ي هذه المقالة ، سنحاول معرفة ما هو أفضل - дифавтомат أو RCD.

    مقدمة للموضوع ، و ما هو difavtomat؟

    للتعامل مع المشكلة سنحاول أولاً تحديد المفاهيم الأساسية. لذلك ، дифавтомат.

    يجمع الجهاز, الذي يدعى بنجاح, بين وظائف كل من التجمع الكونغولي من أجل الديمقراطية, والجهاز المعتاد, الشخص الذي في حالة ملامسة الأجزاء المكشوفة من الجزء الموصل من السلك أو تلك الأجزاء من الشبكات الكهربائية التي يتم تنشيطها بسبب تلف الأسلاك أو عوامل أخرى مماثلة .اليوم يوجد عدد كبير من الأجهزة المصممة لتيارات التشغيل المختلفة بالإضافة إلى التيارات التيل المختلفة بالإضافة إلى التيارات التيل التيارات التيل التيارات التيل المختلفة بالإضافة ل التيارات التيل التيارات التيل.

    السمة المميزة الرئيسية لها هي أنها تتكون من جزأين وظيفيين مفصولين بشكل جيد: قاطع الدائرة (قطبين أو أربعة أعمدة), بالإضافة إلى وحدة الحماية من التلف صدمة كهربائية. يجب ن يتم تركيب difavtomat حصريًا على سكة DIN المتصاعدة وهذا التصميم يشغل مساحة أقل بكثير من مزييج RCD وقاعدة.

    نظرا لسرعة التشغيل, التي تبلغ 0.04 ثانية فقط, توفر الآلات التفاضلية الحماية الأكثر ملائمة ضد الصدمة الكهربائية في أي شخص في أي حالة تشغيل تقريبا.من المهم أيضا أن يحمي الجهاز التفاضلي نوعيا الأجهزة الموجودة في الشبكة من الأحمال الزائدة التي تنشأ حتما أثناء أنواع الطوارئ المختلفة. وأكثر شيء واحد. يوفر تصميمها الطاقة الأسرع في الظروف التي يتم يها ملاحظة ارتفاع التيار الكهربائي ر التيار الكهربائي ر من 250 ولة عللة.

    نظرًا للخصائص التي لا تحسد عليها للشبكات الكهربائية المحلية ، لاً عن درجة تدهورها نية الة الة الة الة الة.

    المزايا الرئيسية لل difavtomat

    سرعة استجابة عالية جدا.
    .حماية المعدات من ارتفاع الطاقة والحمل الزائد.
    . القدرة على العمل في ظروف -25 لى +50 درجة مئوية.
    . عتبة ضخمة من مقاومة التآكل.

    ما هو التجمع الدستوري الديمقراطي؟


    لا يمكنك تجاهل "الخصم" الثاني في النزاع حول موضوع "дифавтомат أو التجمع الكونغولي من ليدمقر. ما هو التجمع الدستوري الديمقراطي؟

    يشير هذا الاختصار إلى "الجهاز الحالي المتبقي". يتم تنفيذ العملية عند اكتشاف وجود تيارات التسرب. ببساطة ، كم وصل التيار إلى الجهاز عبر سلك واحد ، يجب أن يذهب المبلغ نفسه إلى قسم ر من الأسلاك.ا بدأ التيار ي الوصول إلى الأرض أو من لال السلك الأرضي ، ن الحماية نتقل ورًا الة الوول ورًا الفصاة وبا الة الول ورًا.

    يجب وضع ا النظام على مجموعات المنافذ وكذلك على الغلايات ، الغسالات والكهربائية المواقد. لا تحمي هذه الأجهزة (!) معداتك وأسلاكك من التحميل الزائد للنظام أو الدوائر القصيرة.

    في كثير من الأحيان لا تؤخذ الظروف الأخيرة في الاعتبار من قبل كهربائيين المؤسفين, الذين يستخدمون في كثير من الأحيان RCD واحد فقط من أجل دوائر أرخص. بالإضافة لى ذلك ، ناك مصلحة أنانية عندما يتم تقديمها كأداة آلية تفاضلية ، تكون تكلفتها أعلى.

    ا اسية زا RCD

    أو مبدأ تشغيل التجمع الكونغولي من لديمقراطية؟ ويستند عمله على رد فعل لتغيير في القيمة التفاضلية للتيار في الموصلات.

    ما هو الاستشعار الحالي؟ ا هو المحول الأكثر شيوعا ، ولكن حسب النوع حلقية الأساسية. تم تعيين حد الاستجابة باستخدام مرحل كهربائي مغناطيسي ، والذي لديه حساسية عالية للغاية.

    المهم ن نلاحظ ن ميع RCDs المصنوعة وفقا لهذا المخطط الكلاسيكي هي أجهزة موثوقة وبسيطة لل اية يولة ولة ولة ولة ولة الولة ولة.


    نحذر ن ناك اليوم УЗО الإلكترونية ، والتي تستند للى دائرة لكترونية. يعمل التتابع و الدائرة على آلية تفتح الدائرة الكهربائية إذا لزم الأمر. ليك ما يتضمنه از RCD.

    ما الأجزاء التي يتكون منها المحرك؟

    • مموعة الاتصال المباشر لتعيين القيمة الحالية القصوى.
    • نبع يفتح الدائرة مباشرة إذا كان هناك أي مشاكل في عملها.

    ا كنت ترغب في اختبار الجهاز بشكل مستقل بحثًا عن إمكانية التشغيل ، فسيكون ذلك افيًا للنقاخر روق.ي هذه الحالة ، يتم تزويد التيار بشكل مصطنع باللف الثانوي ، ويتم تشغيل التتابع (يجب ، على أي حالل). لذلك ، ا لزم الأمر ، يمكنك بسهولة ودون ي تكاليف التحقق من صحة جميع المعدات الخاصة بك.

    مبدأ تشغيل التجمع الدستوري الديمقراطي

    إذا تحدثنا عن الوضع الطبيعي للتشغيل, فإن التيار (I1 \ u003d I2) يتدفق في الاتجاه المعاكس, مما يؤدي إلى تيارات مغناطيسية في اللف الثانوي للمحول (F1 \ u003d F2). لديهم نفس القيمة تمامًا ، بسبب إلغاء بعضهم لبعض. نظرًا لأن التيار في اللف الثانوي هو صفر تقريبًا في هذه الحالة ، لا يمكن تشغيل التتاعب.

    عملية التجمع ي حالة التسرب

    ي اتصال مع الأجزاء الموصلة ، يحدث تسرب الحالي. ي هذه الحالة ن I1 الحالي لا يساوي I2 و وبالتالي ، يظهر تيار في اللف الثانوي ، وقيمته الانوي ، وقيمته اللاية الحلية الحلية رحليية رحلية رحلية. يستفز مفتاح الربيع يتم إيقاف RCD.

    الاختلافات بين نظامي الحماية

    تجدر الإشارة إلى أن تغطية هذه المشكلة في غاية الأهمية, لأن بعض الكهرباء لا يستطيعون في بعض الأحيان التمييز بين هذه الأجهزة. ومع لك ليس هناك ما يدعو لى الدهشة: ي متشابهة للغاية حتى في الصور الفوتوغرافية.

    الفرق الرئيسي بين الجهاز التفاضلي و RCD و أنها مصممة لعدة أغراض مختلفة. لد سبق ن لنا ا أعلاه لكننا سنكرره مرة رى: لا يمكن استخدام RCDs. علاوة على ذلك ، بل التجمع الكونغولي من أجل الديمقراطية ، من الضروري تركيب قاطع الروري تركيب قاطع الروري تركيب قاطع الروري تركيب قاطع الروري تركيب اطع الائري الالالالالالالالالالم اللولالال اللول اللالم ال علي اللي ا هو الفرق بين التجمع الكونغولي من أجل الديمقراطية من difavtomat.

    تأكد من مراعاة لك عند الشراء أو التشاور مع ربائيين "مدروسين" خصوصًا يسعدهم التوفير في ت ة.


    Difavtomat ي هذا الصدد و أفضل بكثير ، لأنه يجمع في حالة واحدة على حد سواء RCD وقاطع الدائرة. وفقا لذلك, لا يحمي هذا النوع من الأجهزة الشخص من الصدمة الكهربائية فحسب, بل يحفظ أيضا الأسلاك والمعدات من الإرهاق في حالة حدوث ماس كهربائي. وهكذا ، UZO و difavtomat ، والفرق الذي كشفنا عنه للتو ، ي آليات متنوعة إلى حد ما.

    نذكر مرة رى نه يمكن استخدام اطع الدائرة التفاضلية ر ي تلك المنازل حيث يوجد تل المنازل حيث يوجد الحال حيث يوجد الحال رلة يود رلالال رلة يوجد رلالال رلة يوجد رلالمال حي يوجد رلالال متلالالة مرلة متلالالة مرلة

    ا هو الفرق المفصل بين التجمع الكونغولي من أجل الديمقراطية والديمافتات.ولكن كيف تجعل الاختيار الصحيح في المتجر؟ بعد كل شيء ، لنا بالفعل أن هذه الأجهزة تشبه إلى حد كبير بعضها البعض حتى في الصور الفوتوغرافية.

    نحن نشتري بشكل صحيح!

    ولاً ، انتبه إلى الاسم المباشر للجهاز نفسه. اليوم تقابلت ميع الشركات المصنعة تقريبًا مع المستهلكين ، متذرعة بالإشارة إلى حالة الجهارة ل حالة الجهاز نسمتماللالارة ل حالة الجهاز نفسمتماللالارة ل حالة الجهاز نسمتماللالاز نسمتمالالا لذلك ، لا نوصي بشراء معدات صينية الصنع مماثلة. الآسيويين المتسللين إما لا يشيرون إلى أي شيء على الإطلاق ، و يفعلون ذلك فقط باستخدام بعض الرمزوة.

    تشتمل نفس الفئة تقريبا على نصيحة حول تعريف نفسك بعناية للعلامة, والتي يجب الإشارة إليها دائما في حالة الجهاز نفسه أو على عبوتها (خيار أقل موثوقية).

    للك ،ا رأيت الحجم على الجسم التصنيف الحالي (16 على سبيل المثال) وليس سنا رأيت الحجم على الجسم التصنيف الحالي (16 على سبيل المثال) وليس سبيل المثال وليس ناان تلللابي بي تلللابيت تلللابيت تلللابي لاحظ ن "16" ي هذه الحالة تعني "ампер". ا كانت ناك أحرف B أو C أو D أمام الأرقام ، عندئذ يكون لديك difavtomat بين يديك. تشير الحروف إلى الخصائص النمطية للإطلاقات الحرارية والكهرومغناطيسية, ولكن على المستوى المنزلي, ارسمها اهتمام خاص اختياري.

    بالإضافة إلى ذلك ، لا يضر النظر إلى مخطط الاتصال أيضًا. هذه الطريقة ر تعقيدًا إلى حد ما ، ولكنها تعطي ضمانًا بنسبة 100 للتمايز. يجب أيضًا عرض هذه المعلومات على العلبة. لذلك ا ان المخطط يشير لى وجود difavtomat مع تسمية "اختبار" ، ثم UZO أمامك (لا تخلط!). وفقًا لذلك ، ا ان ناك "اختبار" وتمت الإشارة لى لفات الإصدارات ، نت تحمل جهازًا تلقائيًا تااليًاتا.


    يرًا ، من المنطقي الانتباه إلى الأبعاد العامة. ا كنا نتحدث عن النماذج القديمة من дифавтоматов ، ي ترتيب من حجم أكبر من УЗО.ي تلك الأيام ، لم يعرفوا ببساطة كيفية إنتاج وحدات رحلات مدمجة بدرجة كافية ، وبالتالي انية وبالتالي انياحاحاحاحاحاحاحاحاحاحاحاحاحاحاحاحالتاليات نتا انيات انيالتاليات نتا انيات نتا. تحذير! ميع وتوماتا التفاضلية الحديثة تأخذ فقط مساحة أقل!

    ومع ذلك, من المهم تحذيرك من أن إيلاء أي اهتمام جدي للعنصر الأخير لا يستحق كل هذا العناء, نظرا لوجود عدد كبير من الأجهزة المماثلة تماما في الوقت الحالي.

    نمر إلى الرئيسية

    لذلك ، difavtomat و التجمع الكونغولي من ل الديمقراطية؟ ما الاستنتاج الذي يمكن ن يتم بناءً على ما تقدم؟ ما الأفضل ن تختار ، وهو أكثر موثوقية ومناسبة للتشغيل في الواقع المحلي؟ للإجابة على هذا السؤال ، سنجري مقارنة بين الأجهزة على ستة مؤشرات في وقت واحد.بعد مقارنة جميع إيجابيات وسلبيات ، سنحاول التوصل إلى توافق في الآراء.

    حجم احتلها الجهاز في الدرع

    بالطبع, في هذا الجانب, فقط أولئك الذين لديهم مساحة صغيرة جدا في الشقة يمكنهم رؤية أي اختلافات مهمة, والتي لا تسمح لنا بوضع علامة على لوحة كهربائية عادية في الرواق. ومع لك ، بالنظر إلى الرغبة العالمية للاكتئاب والجمال ، هناك معظم من في بلدنا. بالإضافة إلى ذلك, من الأفضل وضع كل شيء مقدما بأقل قدر ممكن, لأنه لن يتم بعد ذلك توسيع الدرع إذا أصبح من الضروري تثبيت أداة أكثر قوة المعدات الكهربائية في الشقة.

    للك ، ي الوقت الحالي ، يحتل التجمع الكونغولي من ل الديمقراطية (ثلاثي الديمحراطية (ثلاثي الديمقراطية) لاثي المراحل - لاثي المراحل - لاي المراحل - لاثي المراحل --بماث ما هو السبب في ذلك؟ يمكن للقراء الأكثر يقظة أنفسهم أن يجدوا بالفعل الإجابة على هذا السؤال في المقال.


    لد تحدثنا بالفعل عن الحاجة إلى تثبيت واطع الدائرة مام RCD ، ولهذا السبيت يبيت اليرة مام RCD ، ولهذا السبيب يباحدا السبيت بيالحاة يبيت الي بيام بياي الي بيام بيالحا بيا بيام بيالة الي بيام بياليا بيا ا قمت بتركيب آلة تفاضلية هناك ، يمكنك توفير بعض المساحة. عل سبيل المثال: ي الحالة القياسية ، تشغل وحدات RCD ذات قواطع الدائرة ثلاث وحدات ي ورة لاث وحدات ي وت واحد تلة الحدات ا ي وت واحد تلي وت واحد تلي وحدات ات واطع الدائرة ثلاث وحدات ي وت واحد رتليات واحد تلي وت واحد تلي وت واحد تلي وت واد

    وهكذا ، ي هذه "الجولة" ازت difavtomat ، مما سمح بترك مكان لتوسيع الهيكل.

    سلة التركيب

    ما هو الحال في حالات رى ، تعتبر سرعة وسهولة تركيب الهيكل التركيب الهيكل بأكمله مرًا مالبيب اليكل بأكمله مرًا اللبيب ا كنت مهتمًا بتثبيت RCD ن الطور يتم تحويله لى المفتاح ، ومن مخرجه يتم تثبيت وصلة يتم تبيت وصلة للحلالةالة الللاا. يرتبط الصفر أيضا إلى المدخلات. تجدر الإشارة لى أن ناك العديد من مخططات الاتصال التي يتم دراستها من قبل كهربائيين محترفين. كقاعدة عامة ، ليست هناك حاجة إليها في الحياة اليومية.

    يفية تركيب آلة التفاضلية؟

    ولكن ماذا عن توصيل difavtomat؟ إذا تحدثنا عن التشغيل الآلي التفاضلي, فإن المرحلة والصفر يتمسكان على الفور بمطاريف إدخال الجهاز, بحيث يكون هناك عدد أقل بكثير من وصلات العبور والانتقالات في الدائرة العامة. وفقا لذلك ، الهيكل الداخلي للوحات هو أيضا مبسطة إلى حد كبير.

    وبالتالي ، ن توصيل difavtomat سهل بكثير وأسرع لذلك في هذه الحالة أيضًا ، نحن نمنح بثقة لنصر ه.

    وائد العملية

    نظريا ، يمكننا ن نفترض نه بمجرد خط المنافذ في الحمام ، عميا التجمع التالية.يمكنك أن تفترض على الفور نه في مكان ما على الخط كان هناك تسرب الحالي. بالطبع وارزمية استكشاف الأخطاء وإصلاحها ر تعقيدًا إلى حد ما ، ولكن يمكن استخلاص الاستناجالا الاستناجايرة الاستناجاىلاتلاتلالاتياتلالاتلاتلاتلاتلاتلاتلاتلاتلاتلالات الليدا ل حد

    ا تعطل اع الدائرة ن السبب واضح: الحمل الزائد و الدائرة القصيرة. عليك فقط معرفة السبب والقضاء عليه. نظرًا لأن سبب إيقاف تشغيل الجهاز أكثر أو أقل وضوحًا ، لن يكون من الصعب جدًا القيام بذلك.

    الآن دعونا ننظر لى نفس الشيء ، ولكن بالإشارة إلى التفاضلية التلقائية. ولكن عندما تقوم بإيقاف تشغيله ، لا يكون السبب واضحًا على الفور ، لذلك يتعين عليك التحقق من ميلة اليلة البلالالة.وفقا لذلك ، سوف يستغرق المزيد من الوقت. ا هو الرق بين التجمع الكونغولي من أجل الديمقراطية من الديفاتومات في هذا لصدد.

    وبالتالي ، في هذه المرحلة ، نفضل التجمع الكونغولي من أجل الديمقراطية.

    قضية التكلفة

    نظرا لوجود عدد كبير من المصنعين الأكثر تنوعا في السوق اليوم, ففكر في تكلفة منتجات EKF, التي تحظى بشعبية كبيرة بين أخصائيي الكهرباء المحترفين. للك تكلف وحدة قياسية 16 A EKF-diffavtomat حوالي 600 روبل وتكلفة RCD لنفس القوة الحالية تبلغ 600 البوة حالية تبلغ 600 الوة الحالية تبلغ 600 الوة الحالية تبلغ 600 الوة الحالية تبلغ 600 الوة الحالية تبلغ 600 روبلالحالية تبلغ 600 روبل ياتلبية.من خلال شراء الشيء نفسه على المواقع المتخصصة, يمكنك الاعتماد على عمليات الإغلاق التلقائي, والتي تباع في مثل هذه الحالات بالوزن تقريبا.

    بل توصيل difavtomat ، تأكد من عدم وجود قطرات الجهد المتكرر والمفاجئ. لماذا نتحدث عن هذا؟ سوف يصبح ا واضحًا بعد النظر في ميزات استبدال هذا الجهاز.

    نظرًا للتقلبات ي التكلفة اعتمادًا على المورد ، من الصعب التحدث عن وائد خيار معين.

    وتكلفة الاستبدال

    ما يمكن الافتراض ن خصائص هذا المعيار تتبع تلقائيًا الخصائص السابقة.يعلم الجميع ن أي جهاز كهربائي لديه عمر خدمة معين ، وبعد ذلك يصبح تشغيله غير آمن. لنفترض نه لسبب أو لآخر ، ل RCD أو جهاز إيقاف تشغيل تلقائي. ماذا تفعل بعد ذلك؟ تغيير جزء اشل ، وبعد ذلك سيستمر النظام في العمل كما كان من قبل.

    ولكن مع difavtomat ن الوضع ليس واضحا جدا. اترض ن لف أي من الإصدارات قد فشل ، ي حين أن RCD المدمج أثناء الاختبار قد أظهر دائه الكامل. للأسف ، ا لا يهم ، لأنه في أي حال يتعين عليك استبدال difavtomat بأكمله ، والذي يجعل سعر ا حالحدث يرة ميرة. من الأسهل بكثير استبدال آلة بنس ، والتي غالبا ما تفشل.

    وهكذا ، ي هذه الجولة يعود النصر مرة رى إلى التجمع الكونغولي من ل الديمقراطية.

    +

    عملية موثوقة

    من بين الخبراء, يعتقد على نطاق واسع أن الأجهزة التي تجمع بين العديد من الوظائف في وقت واحد أقل موثوقية مقارنة بالآلات المصممة لشيء واحد فقط. لذلك التجمع الكونغولي من أجل الديمقراطية أو difavtomat؟ ماذا تختار لأعلى موثوقية؟

    يمكنك الجدال حول ا الأمر لفترة طويلة لكن المارسة أثبتت بشكل لا لبس فيه ن الأمر لترة ويلة لكن المارسة أثبتت بشكل لا لبس فيه ن المر لترة ويلة. من الممكن ن يكون هذا الخيار مخصصًا للبائع فقط.لذلك في هذه الحالة ، من الصعب للغاية استخلاص استنتاج حول الميزة الصريحة لجهاز معين.

    لا يمكننا إلا ن نقول إن RCD مخطط التوصيل الذي درسناه أعلاه ، يفترض موثوقية بر يلالالا اللا. بطبيعة الحال ،إذا كنت لا تنس توصيل جهاز إغلاق تلقائي أمامه ، كما ذكرنا مرارًا وتكرارًا.

    وبالتالي ، ي معظم الحالات ، لا يزال التجمع الكونغولي من ل الديمقراطية هو الحالار الال التجمع الكونغولي من ل الديمقراطية و الحالار الال التجمع الونغولي من ل الديمقراطية و الايار الأفضال. ومع لك ، ل ا يتوقف على خصائص شبكتك ، وكذلك حجم اللوحة الكهربائية.

    لحل مشكلة حماية الأسلاك من الأحمال الزائدة وتيارات التسرب يمكنك اسخدام وج من الأجهزة - اطرة.ولكن يتم حل المشكلة نفسها عن ريق اطع دارة تفاضلي ، والذي يجمع بين كلا الجهازين ي غلاف واحد. يا اتصال مناسب و difavtomat واختياره ، وسوف نمضي أبعد من ذلك.

    الغرض ، المواصفات الفنية والاختيار

    Difavtomat و اطع الدائرة التفاضلية يجمع بين وظائف و RCD. وهذا يعني أن ا الجهاز وحده يحمي الأسلاك من الحمل الزائد ، ماس كهربائى وتيار التسرب. يتم نشاء تيار التسرب عند فشل العزل أو عند لمس الأجزاء الحية ، أي أنه لا يزال يحمي الشخص من الدمي الشخص من الدمة اللة.

    يتم تثبيت Difavtomats في ، في معظم الأحيان على الديناميات.يتم وضعها بدلاً من مجموعة من + RCD التلقائي ، تأخذ جسديا مساحة أقل قليلاً. يف محددة و يعتمد على الشركة المصنعة ونوع التنفيذ. وهذه هي ميزتهم الرئيسية, والتي يمكن طلبها أثناء تحديث الشبكة, عندما يكون مكانه في الدرع محدودا, ومن الضروري توصيل عدد من الخطوط الجديدة.

    النقطة الإيجابية الثانية هي توفير التكاليف. عادة ، يكلف difavtomat أقل من وج من الجهاز + RCD مع ائص مماثلة. نقطة إيجابية رى هي أنه من الضروري فقط تحديد تصنيف اطع الدائرة ، وأن RCD مدمج بشكل افتراضي معالمالة.

    ناك أيضًا عيوب: عند الخروج من أحد أجزاء difavtomat وإنشاءه ، سيتعين تغيير الجهاز بالكامل وسلكون هذارة. يضًا ، ليست كل الطُرز مزودة بإشارات يمكنك من لالها تحديد سب عمل الجهاز - بسبب الحمل الاز بسبب الحمل الاز الر الحمل الا رتياب

    الميزات والاختيار

    نظرًا لأن difavtomat يجمع بين جهازين في حد اته ، نه يحتوي على خصائص كل منهما ويجب ن يؤخذ كلالالالالالالالالالالالالالالالالالالي سنكتشف ما تعنيه هذه الخصائص وكيفية اختيار آلية تفاضلية.


    التصنيف الحالي

    نه كذلك الحد الأقصى الحالي ، والتي يمكن ن تصمد أمام الجهاز لفترة ويلة دون دان الأداء. يشار عادة على اللوحة الأمامية. التيارات المقننة موحدة ويمكن ن تكون 6 10 ، 16 ، 20 أ ، 25 أ ، 32 أ ، 40 أ ، 50 63.


    الوقت الحالي سمة و نوع من الافراج الكهرومغناطيسي

    يتم عرضه بجوار القيمة الاسمية, المشار إليها بالأحرف اللاتينية В, С, D. للإشارة إلى الأحمال الزائدة بالنسبة للقيمة الاسمية التي تم إيقاف تشغيل الماكينة (لتجاهل تيارات البدء على المدى القصير).


    الفئة ب - إذا تم تجاوز التيار في 3-5 مرات, С - عندما يتم تجاوز القيمة الاسمية بمقدار 5-10 مرات, يتم إيقاف تشغيل النوع D تحت الأحمال التي تتجاوز القيمة الاسمية بمقدار 10-20 مرة. عادةً ما يتم تثبيت difavtomats من النوع C في الشقق ، ويمكن تثبيت B في المناطق الريفية ، و D. ي الحيفية ، وD.

    الفولطية وتردد التيار الكهربائي

    ي الشبكات المخصصة للجهاز - 220 ولت و 380 ولت ، بتردد 50 رتز. لا يوجد اص رون في شبكة التوزيع الخاصة بنا ، لكن الأمر يستحق التدقيق على أي حال.


    يمكن وضع علامة مزدوجة على الأجهزة الآلية التفاضلية - 230/400 ولت. وهذا يشير إلى أن هذا الجهاز يمكن أن يعمل على شبكات 220 فولت و 380 فولت .في الشبكات ثلاثية الطور, يتم وضع هذه الأجهزة على مجموعات منافذ أو على مستهلكين فرديين, حيث يتم استخدامه واحد فقط من المراحل.

    основных дифлавоматов. من المستحيل الخلط بينهما.

    تصنيف سر التيار التفاضلي و تيار التسرب (الإعدادات)

    يعرض حساسية الجهاز لتيارات التسرب الناتجة ويظهر تحت أي ظروف ستعمل الحماية.في الحياة اليومية, يتم استخدام قيمتين فقط: 10 مللي أمبير للتثبيت على الخطوط التي يتم فيها تثبيت جهاز واحد قوي أو مستهلك واحد فقط, حيث يتم الجمع بين عاملين خطرين - الكهرباء والماء (أو التخزين) سخانات المياه الكهربائية, صفيحة, الفرن, الخ) .

    بالنسبة للخطوط التي تحتوي على مجموعة من المنافذ والإضاءة الخارجية, يتم تثبيت difavtomats بتيار تسرب 30 مللي أمبير, لا يتم وضعها عادة على خطوط الإضاءة داخل المنزل - للحفظ.


    يمكن للجهاز ببساطة كتابة القيمة بالمللي أمبير (كما في الصورة على اليسار) أو يمكن وضع علامة عليها بحرف المجموعة الحالية (في الصورة على اليمين), متبوعا بالأرقام بالأمبير (في 10 مللي أمبير, يكلف الرقم 0.01 30 ، عند 30 م بالرقم 0 03).

    ة الحماية التفاضلية

    يوضح نوع الحماية التي يحميها هذا الجهاز من تيارات التسرب. هناك رسالة وصورة الرسم. عادة ما يضعون أيقونة ، ولكن قد يكون هناك خطاب (انظر الجدول).

    تسمية الرسالة تعيين الرسومات نسخة طبق الأصل مجال التطبيق
    AS يستجيب بالتناوب الحالي الجيوب الأنفية يضعون الخطوط التي ترتبط بها تقنية التي ترتب بها تقنية التي ترتب بها تقنية بسيطلة دوح
    А يتفاعل مع الجيوب الأنفية التيار المتردد ونابض ثابت يتم استخدامه على خطوط يتم تشغيل المعدات التي يتم التحكم فيها إلكترونيا.
    ال يلتقط متغير ، الدافع ، ابت وسلس ثابت. وهي تستخدم ساسا ي التصنيع مموعة مموعة مبيرة ومتنوعة من المعدات
    S Число звездочек на 200-300 человек Число звездочек
    G ي مات تير 60-80 انية ي مخططات معقدة

    يعتمد اختيار ة الحماية التفاضلية لـ difavtomat عل نوع الحمل.ا كانت هذه ي تقنية المعالجات الدقيقة ، ستكون الفئة A مطلوبة على الإضاءة أو خط الطاقة ة بسيطة بية. نادراً ما تقع الفئة ب ي المنازل والشقق الخاصة - ليست هناك حاجة إلى "التقاط" ميع نواع التياراتلاتلة. توصيل difavtomat من الفئة S و G المنطقي في أنظمة الحماية متعددة المستويات. يتم ضبطها كمدخلات إذا كانت هناك أجهزة تعثر تفاضلية أخرى في الدائرة. ي هذه الحالة عندما تنطلق إحدى عمليات التسرب ي اتجاه المصب ، لن يتم إيقاف تشغيل يتم يقاف تشغيل يتم ياف تيل يتما تيل يتما تيل يتما تيل الإللاللالليات يلةللاللاللالليلة لللاللالليات الللللاللالليات الللللاللالليات لتللاللاللليلة

    تصنيف سر القدرة

    يظهر أي تيار في حالة difavtomat يتم إيقاف تشغيله عند حدوث خطأ وفي نفس الوقت يظل قيد التشغيل.ناك العديد ناك التصنيفات القياسية: 3000 لف 4500 لف ، 6000 لف ، 10 ل.


    يعتمد اختيار difavtomat لهذه المعلمة على نوع الشبكة وعلى نطاق المحطة الفرعية. في الشقق والمنازل على مسافة كافية من المحطة الفرعية, يستخدمون difavtomats بقدرة كسر تبلغ 6000 А, على مقربة من المحطات الفرعية التي وضعوها في 10000 А. في المناطق الريفية, عندما يتم توفير الطاقة عن طريق الجو وفي الشبكات التي لم يتم تحديثها لفترة طويلة, 4500 А.

    في هذه الحالة ، يشار إلى هذا الرقم في إطار مربع.د يكون موقع النقش مختلفًا - يعتمد على الجهة المصنعة.

    ة الحد الحالي

    حتى يأخذ تيار ماس كهربائى أقصى قيمة له ، يجب أن يمر بعض الوقت. كلما انفصلت الطاقة عن الخط التالف ، ل احتمال تلفها. يتم عرض فئة الحد الحالي بالأرقام من 1 لى 3. ما الفئة الثالثة - تقطع الخط الأسرع. لا ن اختيار diffavtomat عل ا الأساس بسيط - يُنصح باستخدام أجهزة من الدرجة الثالثة ، لنها باهظساس بسيط - يُنصح باستخدام, لذلك إذا كان لديك القدرة المالية ، ضع дифавтоматы هذه الفئة.


    ي هذه الحالة ، يتم توضيح هذه الخاصية في إطار مربع صغير بجانب قدرة كسر التصنيف.يمكنها الوقوف على اليمين (في Legranda) و من الأسفل (في غالبية الشركات المصنعة الأخرى). ا لم تجد مثل هذه العلامة سواء في الحالة أو ي جواز السفر ، لن يكون لهذا الجهاز أي قيود حالية.

    ع درجة حرارة الاستخدام

    تم تصميم معظم واطع الدائرة التفاضلية للاستخدام الداخلي. يمكن تشغيلها ي درجات حرارة تتراوح من -5 درجة مئوية إلى + 35 درجة مئوية. في هذه الحالة ، لا يوجد شيء في القضية.


    ي بعض الأحيان تكون الدروع ي الشارع ولن تعمل الأجهزة الواقية المعتادة.ل ، dif? ي هذه الحالة ، يتم وضع علامة خاصة على العلبة ، والتي تشبه إلى حد ما علامة النجمة.

    علامات على سبب الزناد

    لا يحب ميع ربائيين وضع التروس التفاضلية لأنهم يعتقدون ن حفنة من واطع الدوائر الواقييين الدوائر الواقيين ميوة. السبب الثاني - إذا كان الجهاز يعمل, فمن المستحيل تحديد سبب ذلك - التحميل الزائد, وتحتاج فقط إلى إيقاف تشغيل بعض الأجهزة, أو تسرب التيار, وتحتاج إلى البحث عن مكان وما حدث.

    لحل المشكلة الثانية على الأقل ، بدأ المصنعون في إنتاج أعلام توضح سبب تحريك الديافتومات. في بعض الموديلات ، هذه منصة صغيرة يحدد موقعها سبب الإغلاق.


    ا تسبب الإغلاق في حمل زائد ، ن المؤشر يظل ارقًا في الحالة ، ما في الصورة على اليمين. إذا كان difavtomat يعمل في وجود تيار التسرب ، يبرز العلم مسافة معينة من السكن.

    نوع البناء

    ناك نوعان من الآلات التفاضلية: الكهروميكانيكية أو الإلكترونية. تعد الكهروميكانيكية ر موثوقية ، حيث تحافظ على قابليتها للتشغيل حتى في حالة انقطاع التيار الكهرائي.ي إذا اختفت المرحلة ، سيكونون قادرين على العمل وإيقاف الصفر أيضًا. يتطلب العمل الإلكتروني طاقة ، مأخوذة من سلك الطور وعندما تختفي الطور ، تفقد قدرتها على العمل.

    الصانع والسعر

    ي الكهرباء ، يجب ألا تحفظ ، اصة على الأجهزة التي توفر الحماية للأسلاك والحياة. لذلك ، يوصى دائمًا بشراء مكونات من الشركات المصنعة المعروفة. رواد السوق هم Legrand (Легран) و Шнайдер (Шнайдер) و Хагер (Hager) ولكن منتجاتهم غالية الثمن ، وهناك العديد من لمنتاتم الية الثمن ، وهناك العديد من للمناتات التيد. سعار IEK (IEK) و ABB (ABB) ليست مرتفعة للغاية ولكن ناك المزيد من المشكلات مع نانومتر.ي

    الخيار ي الواقع ليس صغيراً للغاية ، حتى لو حصرنا هذه الشركات الخمس فقط. ل مصنع لديه عدة خطوط تختلف في السعر ، وبشكل ملحوظ. لفهم الفرق ، تحتاج إلى النظر بعناية في المواصفات الفنية. ل واحد منهم يؤثر على السعر ، لذلك اقرأ جميع البيانات بعناية بل الشراء.

    يفية الاتصال difavtomat

    لنبدأ بأساليب التثبيت وترتيب توصيل الموصلات. كل شيء بسيط للغاية ، لا توجد صعوبات خاصة.ي معظم الحالات ، يتم تثبيته على سكة DIN. للقيام بذلك ، ناك نتوءات خاصة تحمل الجهاز في مكانه.


    اتصال كهربائي

    يتم توصيل difavtomat إلى التيار الكهربائي عن ريق الأسلاك في عزلة. يتم اختيار القسم على أساس القيمة الاسمية. عادةً ما يكون الخط (مزود الطاقة) متصلاً بالمآخذ العليا - يتم توقيعه بأرقام فردية ، والحمل - إلا رلة. نظرًا لأن ل من الطور والصفر متصلان بالتلقائي التفاضلي ، حتى لا يتم الخلط ، يتم توقيع تلحان يتم توقيع تلحان يتم توقيع تلحال الرني التلحال


    ي بعض الخطوط ، يمكنك توصيل الخط بكل من المقابس العلوية والسفلية. مثال على مثل هذا الجهاز في الصورة أعلاه (يسار). ي هذه الحالة ، يتم كتابة الترقيم خلال الكسر على الرسم البياني - 1/2 ي الأعلى و 2/1 ي الأسفلى 3/4/3 ي الأسفل 3/4/3 ي السفل. هذا يعني أنه لا يهم توصيل الخط من أعلى أو أسفل.


    بل توصيل الخط ، م بإزالة العزل من الأسلاك على مسافة حوالي 8-10 млн. الحافة. عند الطرف المرغوب ، يتم فك المسمار المثبت قليلاً ، وإدخال موصل ، وتشديد المسمار بقوة كبيرة كافية.م يقومون بسحب السلك عدة مرات للتأكد من ن الاتصال طبيعي.

    حص الصحة

    بعد توصيل difavtomat ، م بتطبيق الطاقة ، من الضروري التحقق من قابلية تشغيل النظام والتثبيت المناسب. بادئ ذي بدء ، نحن اختبار الوحدة نفسها. للقيام بذلك ، ناك زر خاص يسمى "اختبار" و ببساطة حرف T. بعد تشغيل المفاتيح ، انقر وق هذا الزر. ي هذه الحالة ، يجب أن "يدق الجهاز". يخلق ا الزر بشكل مصطنع تيار التسرب ، لذلك قمنا بفحص عملية difavtomat. ا لم تكن ناك رحلة ، نت بحاجة إلى التحقق من حة الاتصال ، وإذا ان كل يء صحيحًا ، سيكون 9 اا


    ا ، عندما تضغط على الزر "T" ن difavtomat يعمل ، و يعمل

    الاختيار الآخر هو توصيل حمل بسيط بكل منفذ.سيؤدي هذا إلى التحقق من ع اتصال مجموعات المخرج بشكل صحيح. وآخرها هو تشغيل الأجهزة المنزلية ، التي تتصل بها خطوط الكهرباء المنفصلة.

    кг

    عند تطوير مخطط الأسلاك في شقة أو منزل ، يمكن أن يكون هناك العديد من الخيارات. يمكن ن تختلف في الراحة وموثوقية العملية ، ودرجة الحماية. هناك خيارات بسيطة تتطلب الحد الأدنى من التكلفة. وعادة ما يتم تنفيذها في الشبكات الصغيرة. على سبيل المثال ، في البيوت ، في الشقق الصغيرة مع كمية صغيرة من الأجهزة المنزلية. ي معظم الحالات ، يجب عليك تثبيت عدد كبير من الأجهزة التي تضمن سلامة الأسلاك وحماية د الصدما الية اللصما الية.


    دائرة بسيطة

    ليس من المنطقي دائمًا تثبيت عدد كبير من الأجهزة الواقية. على سبيل المثال, في كوخ صيفي موسمي, حيث لا يوجد سوى عدد قليل من المنافذ والإضاءة, يكفي وضع difavtomat واحد فقط عند المدخل, حيث تذهب الخطوط المنفصلة عبر مجموعات من المستهلكين إلى مجموعات المستهلكين - منافذ البيع والإضاءة.


    لا تتطلب الدائرة نفقات كبيرة ، ولكن ا ر تيار تسرب على ي من الخطوط ، ن diffavtomat ستعمل ، مع لل. حتى التوضيح والقضاء على أسباب الضوء لن.

    حماية أفضل

    ما سبق ذكره ، يتم وضع ديفافتومات الفردية على مجموعات "الرطب". وتشمل هذه المطبخ والحمام والإضاءة في الهواء الطلق ، وكذلك الأجهزة التي تستخدم المياه (باستثناء غساة). توفر طريقة بناء النظام هذه درجة أعلى من الأمان وتحمي بشكل أفضل الأسلاك والمعدات والأفراد.


    . منذ عندما يتم تشغيل أحد الأجهزة الواقية ، سيبقى الباقي يعمل. يتم استخدام اتصال difavtomat في معظم الشقق والمنازل الصغيرة.

    دوائر انتقائية

    ي شبكات تزويد الطاقة المتفرعة ، يصبح من الضروري جعل النظام ر تعقيدًا ومكلفة. في هذه الحالة, يتم تثبيت التشغيل التلقائي التفاضلي للمدخلات من الفئة S أو G بعد العداد, وبعد ذلك, يكون لكل آلية تلقائية خاصة بها, وإذا لزم الأمر, يتم وضعها أيضا على المستهلكين الأفراد. توصيل difavtomat لهذه الحالة ، انظر الصورة أدناه.


    مع إنشاء هذا النظام, عندما يتم تشغيل أحد الأجهزة الخطية, ستبقى جميع الأجهزة الأخرى قيد التشغيل, لأن قاطع الدائرة التفاضلية للإدخال له تأخير في التشغيل.

    الأخطاء الأساسية التي تربط дифавтоматов

    ي بعض الأحيان بعد توصيل difavtomat ، لا يتم تشغيله أو إيقافه عند توصيل أي حمل. هذا يعني أن شيئًا ما قد حدث خطأ. ناك العديد من الأخطاء الشائعة التي تحدث عندما:

    • يتم دمج أسلاك الحماية الصفرية (الأرض) والصفر التشغيلي (المحايد) ي مكان ما. مع مثل ا الخطأ ، لا يتم تشغيل difavtomat على الإطلاق - لا يتم تثبيت الرافعات في الموضع العلوي. عليك أن تبحث عن مكان "الأرض" و "الصفر" مجتمعين و مرتبكين.
    • ي بعض الأحيان عند توصيل difavtomat ، يتم أخذ الصفر لى الحمل أو إلى الأجهزة الموجودة لالة الموجودة لالة الموجودة ليس من رلاي هذه الحالة تصبح واطع الدائرة ي وضع العمل ولكن عندما تحاول توصيل الحما تحاول توصيل الحما نا تتولا علل.
    • من راج difavtomat ، لا يتم توفير ر للحمل ، ولكن يعود إلى الناقل. يتم أخذ الحمولة الصفرية أيضًا من الإطار. ي هذه الحالة تصبح واطع الدائرة في وضع العمل ولكن لا يعمل ر اختبار ونيدما تحاول تشغيل ي حتمل ر اتبار عندما تحاول تشغيل اي حالتل ي لتمل ر اتبار نيدما تحاول تشغيل اي حتم لتيل اليلتل.
    • اتصال الصفر الخلط. من الحافلة الصفرية ، يجب أن ينتقل السلك إلى الإدخال المقابلة المشار إليه بالحرف N ، الموود لحرف N اللموود في اللموود ي اللمولا. من نقطة الصفر السفلى ، يجب ن يذهب السلك إلى الحمل.تتشابه العراض: يتم تشغيل واطع الدائرة ، ولا يعمل "الاختبار" ، تويل الحمل تحلدث الرحلة.
    • ا كان ناك نوعان من difavtomats في الدائرة ، يتم خلط الأسلاك صفر. في حالة حدوث مثل هذا الخطأ, يتم تشغيل كلا الجهازين, ويعمل "Тест" على كلا الجهازين, ولكن عندما تقوم بتشغيل أي حمل, يتم إيقاف تشغيل كلا الجهازين في آن واحد.
    • ي وجود انين من difavtomats ، الأصفار التي تنطلق منها هي في مكان ما أكثر اتصالا. ي هذه الحالة ، يتم تشغيل الجهازين ، ولكن عند النقر فوق الزر "اختبار" لأحدهما ، يتم ع الجهازين مرة ودة.يحدث موقف مشابه عند تشغيل أي حمل.

    لا يمكنك تحديد واطع دوائر تفاضلية وتوصيلها فحسب ، بل يمكنك أيضًا فهم سبب روجهحا عن فهيا م سبب روجهحا عن يا م سبب روجهحا عن يا م سبب روجهحا عن يا م سبب روجهحا عن ي ا م سبب روجهحا عن يا م سبب روجهحا عن ال بالولبال بالولبال بالولبال بالولبال بيلولبال يلية.

    عند تحليل الرسائل التي تلقيتها, خلصت إلى أن العديد منكم لا يزالون لا يرون الفرق بين آلة التفاضلية والتجمع الكونغولي من أجل الديمقراطية, لذلك قررت في هذا المقال القصير شرح هذه المسألة بالتفصيل لك.

    سيكون حول وظيفية وخارجية مختلف التفاضل الآلي من التجمع الكونغولي من ل الديمقراطية .حتى لا تخلط بينك تمامًا ، سأقوم على الفور بتعديل اسم وتعيين الة:

    • الجهاز الحالي المتبقي (RCD) - المعروف أيضًا باسم التبديل التفاضلي (VD)
    • التلقائي التفاضلي أو ، باختصار ، difavtomat - ويعرف أيضًا باسم التبديل الحالي التفاضلي اللحالي التفاضلي اللتاي

    على سبيل المثال ، ع في اعتبارك المنتجات من ركة IEK:

    • УЗО типа VD1-63 ، 16 (А) ، 30 (мА)
    • نوع الاز التفاضلي التلقائي AVDT32 ، C16 ، 30 (مللي أمبير)

    الصور تظهر أنها متشابهة جدًا في المظهر.

    الرق الرئيسي بين التشغيل التلقائي التفاضلي والتجمع

    بادئ ذي بدء ، تحتاج إلى معرفة ن ين الجهازين لهما وظائف مختلفة ، وهذا هو الاختلاف الرئنيسا.

    1. الجهاز الحالي المتبقي (RCD) - از تبديل يحمي ويتحكم أيضًا في الوضع الحالي للأسلالي المتبقي (RCD) تبت عن ا في مقالاتي القادمة (اتبع الروابط واقرأ):

    2. Difavtomat أو آلة التفاضلية - هذا هو جهاز التبديل الذي يجمع في حالة واحدة كلا قاطع الدائرة و RCD, أي آلة التفاضلية قادرة على حماية شبكة كهربائية من, وكذلك من حدوث التسريبات المرتبطة الأضرار التي لحقت الأسلاك, الأجهزة الكهربائية وعندما يتعرض الشخص للضغوط.

    تقليديًا ، يمكن تمثيل الديافتومات باعتبارها وية:

    بعبارة بسيطة ن difavtomat و نفس RCD فقط مع وظيفة الحماية د التياراراات الدائرة القصيرة ودا.

    آمل ن يكون هذا واضحًا. الآن دعونا نتعرف على كيفية التمييز بين هذين الجهازين.

    يف نميز التجمع الكونغولي من ل الديمقراطية؟

    1. نقش اسم الجهاز

    في الوقت الحالي, بدأت معظم الشركات المصنعة, من أجل عدم تضليل المشترين (والبائعين في كثير من الأحيان), في كتابة اسم الجهاز على الجانب الأمامي أو على جانب الغطاء, إما أنه КОД (مفتاح تفاضلي) أو difavtomat (قاطع دارة تيار تفاضلي) .



    2. ع العلامات

    الطريقة الثانية للتمييز بين التجمع الكونغولي من ل الديمقراطية وبين difavtomat هي الانتباه لاى ععععععع.

    ي حالة الإشارة لى التيار المقنن فقط على السكن ، وكان الحرف الموجود قبل الرقم مفقودًا ايالتيات اليالتياد المنن على السكن ، وكان الحرف الموجود قبل الرقم مفقودًا ايالتيات اليالتيات اليالتيات اليالتيات اليات التيات اليالتيات الياتات الات التيات الات التيات الات التيات الات ا ي المثال الاص بي ، بالنسبة إلى VD1-63 ش يشار إلى الحالة الحالية المقننة 16 (A) على الحالن رو اللة يولالة رو اللة.


    تم عرض الحرف B أو C أو D قبل الشكل الذي يشير إلى قيمة التيار المقدر ، ا يمثل لة تفاضلية.على سبيل المثال ، في التشغيل التلقائي التفاضلي ABDT32 ، يقف الحرف «C» مام قيمة التيار المقنن ،ن وهذا يعا.


    3. مخطط

    ا ان الرسم التوضيحي يعرض محول تفاضلي مع ر اختبار ، سيكون ا RCD.


    ا أظهر الرسم البياني محولًا تفاضليًا به زر "اختبار" ولفائف الإطلاقات الكهرومغناطيسية والحرافهذاالالالالالالالالالالالالالالالالالالالالالالالالالالالالت الي ال اللي الي الي الي.


    4. الأبعاد الكلية

    الآن هذه المعلمة لم تعد ذات صلة, ولكن عندما تم إنتاج أول difratomata, كان ترتيب أكبر من КОД, لأن في الحالة, بالإضافة إلى ذلك كان من الضروري وضع النشرات الحرارية والكهرومغناطيسية.حاليا على العكس من لك بدأت difavtomats لإنتاج مع أبعاد الشاملة ر من УЗО.

    ما ترون ي المثال الخاص بي ، ن UZO VD1-63 و ABDT32 diflavtomat لها نفس الأبعاد تمامًا. لذلك ، لا ينبغي أن يؤخذ ا البند في الاعتبار عندما يكون التجمع الكونغولي من ل الديمقراالية مختلتلاتلاتلادية متلتلية مختمتلية مختمع الونغولي من ل الديمقراالية مختلتلالية مختلتلاية مختلتلية مختلتلية مختلتلية مختلتلية مختلتلية.


    ملاحظة ي هذه المقالة تفرقنا الاختلافات ي التفاضل ي التفاضل التلقاي من RCD وتلموا رنا الآن نحن بحاجة إلى اتخاذ خيار في اتجاه واحد أو آخر.اقرأ عنها في مقالي التالي: "ماذا تختار؟ التجمع الكونغولي من ل الديمقراطية أو الديافتومار". أنتظر أسئلة وتعليقات منك.

    ولا ، النظر في مبدأ تشغيل التجمع الكونغولي من أجل الديمقراطية. يوجد داخل RCD محول اص يقوم يه كل من الموصلات (L-фаза ، N-ноль) بإنشاء مجال رومغناطيسي. في التشغيل العادي ، فإنها تلغي بعضها البعض. ي حالة حدوث تسرب الحالي ، يحدث خلل في المجال الكهرومغناطيسي في الملف ، ونتيجة لذلك ، ليدفع اريبع اريبع اريبع اريبع الليبع اريبع اريبع. يعمل.

    يف يعمل اطع الدارة التفاضلي (اطع الدارة التفاضلي)؟

    دعونا نتحدث عن الأتمتة التفاضلية (الحماية الحالية التفاضلية والحماية العامة). تم تصميم الجهاز لحماية الدائرة من التسرب الحالي (على غرار Uzo) ، ولكن ميزة التفاضلية. تتكون الماكينة من حقيقة ن اطع الدائرة مدمج فيه ، والذي يؤدي وظيفة حماية الدئرة الحماية الدئرة محالاية الدئرة محالايارة اللالالارة ولة اللالارة الةالة اللوارة ولة. انان ي واحد: RCD + واطع دوائر = التفاضلية التلقائية. وكانت النتيجة نوعا من التكافل التقني.

    لة التفاضلية ثلاثية الطور

    ا تم تثبيت 3 و 4 مموعات من واطع الدائرة المنفصلة تحت Uzo عادي ن توفر اللة التما تحت الأوتوماتيكي التفاضلي, لم يتم تثبيت قواطع الدائرة, فهي مسؤولة بشكل مستقل عن ماس كهربائى (ماس كهربائى), والحمل الزائد للدائرة الكهربائية وتسرب التيار إلى الأرض. يمكنك بالطبع وضع واطع الدائرة تحت التفاضلية. تلقائيا ، لكنها مضيعة لل.

    Запасные части УЗО:

    Основные типы машин. Виды электрозащитных машин

    Опасность поражения электрическим током известна каждому. Сюда можно добавить нагрев проводника, который возникает при неплотном контакте или коротком замыкании.Но без электричества человек больше не представляет свою жизнь, а значит, нам нужны способы обуздать эту силу. Для этого были созданы различные устройства защиты, в том числе автоматические, типы которых мы сегодня рассмотрим.

    Общие характеристики автоматических выключателей

    Автоматические устройства - это устройства, способные размыкать цепь в кратчайшие сроки в случае нагрева, короткого замыкания или других нештатных ситуаций. При правильно подобранных параметрах устройства можно не сомневаться, что он отреагирует на малейшие превышения норм и снимет напряжение с лески, тем самым обезопасив не только самого человека, но и его имущество.

    Автоматические выключатели могут варьироваться в зависимости от максимальной токовой нагрузки, количества полюсов или принципа действия. Любой, кто сталкивался с подобным оборудованием, знает, что на его корпусе должна быть маркировка B, C или D. Первый тип можно отнести к маломощным устройствам, а второй чаще используется в отраслях, где токовые нагрузки значительны. Для бытового использования выберите тип с маркировкой C. Цифра после буквы является индикатором максимальной токовой нагрузки, при превышении которой устройство вызывает отключение.Например, ВА с маркировкой C16 без проблем выдержит 16 А, однако при превышении показателя разомкнется цепь и сбросит напряжение.

    Говоря о видах автоматической защиты электрической сети, можно выделить три основных:

    1. WA.
    2. УЗО.
    3. Дифафтомат.

    Постараемся разобрать их поподробнее, чтобы разобраться в назначении защитных устройств.

    Выключатель автоматический: особенности, назначение

    Устройство, способное размыкать цепь в случае короткого замыкания или перегрузки сети (перегрузки подключенного оборудования).Это основной тип автоматов, который имеет 2 контакта (фазовый вход / выход) и работает по принципу электромагнита, состоящего из соленоида и стержня, а также биметаллической пластины. Получается, что при нормальной токовой нагрузке расцепитель работает нормально, однако при его превышении шток на соленоиде выталкивается. Он, в свою очередь, опирается на биметаллическую пластину, которая размыкает контакт.

    Эти отключения реагируют не только на перегрузки по току, но и на повышение внешней температуры, поэтому плохо растянутые контакты могут вызывать периодические отключения.Также они справляются с аварийным отключением при пожаре. Но более интересным видом машин электрозащиты можно назвать УЗО.

    УЗО: отличия от ВА

    Принцип работы УЗО выполняет совершенно разные функции. На корпусе 4 контакта, 2 из которых предназначены для ввода / вывода фазного провода, а 2 - для нулевого. Такие устройства работают по принципу разности потенциалов. При нормальной работе цепь с нулем сбалансирована и УЗО работает нормально.Однако малейшая утечка тока создает дисбаланс, и устройство автоматически отключается. Для защиты человека такой автомат лучше, чем ВА.

    Возьмем для примера обрыв фазных проводов к корпусу любого бытового прибора. Практически каждый знает, какие неприятные ощущения возникают при прикосновении к металлу в таком случае. В этой ситуации человеку стоит прикоснуться к устройству, так как УЗО отключит питание, а реакция устройства будет намного быстрее, чем у ВА.Однако автомат этого типа не спасает от короткого замыкания - он просто не реагирует на короткое замыкание, продолжая работать.

    Для тех, кто хочет более подробно разобраться в работе УЗО, ниже представлено небольшое видео.

    Видео на тему "Устройство защитного отключения"

    Следует отметить, что оба типа машин защиты, описанные выше и выполняющие совершенно разные функции, оптимально устанавливаются попарно. Можно ли обойтись одним устройством? Да легко.

    Дифафтомат: что это такое, как работает?

    Довольно часто люди не хотят ввязываться в ненужные коммутации в распределительном шкафу, а иногда просто не хватает места для установки всех систем защиты, которые были запланированы. Ведь если посмотреть, то на DIN-рейке УЗО занимает 2 модульных места плюс автоматический выключатель - всего 3. А если групп питания несколько, к тому же необходимо монтировать входной расцепитель. , установить счетчик электроэнергии? Получается, что нужно отказаться от каких-либо устройств защиты? Совершенно необязательно.Вместо УЗО и БА установлен дифавтомат, совмещающий в себе функции обоих устройств.

    Такое устройство может работать при перегрузке по току, коротком замыкании или утечке в цепи. По размерам он аналогичен УЗО (2 места), а иногда и ВА, занимающему один модуль. Часто этот фактор становится решающим при выборе оборудования, но и у дифференциального автомата есть свои недостатки. Его стоимость выше, чем у ВА или устройства защитного отключения, и при выходе из строя одной из деталей ее придется покупать целиком, а расцепитель можно менять отдельно.

    Среди специалистов много споров. Что лучше - индивидуальная защита или комбинированная? Судя по статистике, примерно столько же сторонников дифвтомата и их противников. При решении этого вопроса стоит исходить из возможности установки. И если выбран дифференциальный автомат, на покупке экономить не стоит. Лучше покупать качественный брендовый аппарат, чем периодически менять дешевое.

    Наконец

    Защита электросети необходима, с этим согласится любой, кто сталкивался с данной проблемой.Но недостаточно просто получить первое доступное устройство и подключить его. Необходимо тщательно просчитать все необходимые параметры, взвесить плюсы и минусы того или иного типа пулеметов и только после этого делать выбор. Спектр средств защиты домашней электросети достаточно широк, а потому решение будет непростым. Однако только осознанный, продуманный и правильно сделанный выбор поможет защитить жизнь и здоровье близких, а также сохранность имущества.

    Дифференциальные автоматы; устройство, принцип работы. Типы дифференциальных автоматов

    В этой статье мы подробно разберем:

    • Что такое дифавтомат?
    • Его назначение, применение и характеристики.
    • Узнайте, в чем разница между УЗО и дифавтоматом?
    • Поговорим о существующих стандартах и ​​типах AEDT

    Что такое дифавтомат?

    Дифференциальные автоматы (их еще называют дифавтоматами или АВДТ) в технической литературе определяются как автоматические выключатели, которые срабатывают при появлении в сети дифференциальных токов.Кроме того, дифференциальная машина должна иметь защиту от сверхтоков в виде теплового и электромагнитного расцепителя. В этом случае дифференциальный модуль должен одновременно выполнять три функции: обнаруживать дифференциальный ток, сравнивать его с заданным значением и отключать защищаемую сеть, если diff. ток превысил свое значение.

    Такое определение создает условия для некоторой путаницы в названиях и не дает ответа на вопрос - чем дифференциальный автомат отличается от УЗО со встроенной максимальной токовой защитой? Те.Обычным критерием является то, что схема явно недостаточна, поскольку УЗО со встроенной защитой также включает автоматический выключатель, обеспечивающий защиту от сверхтоков. Так в чем же разница между другим автоматом и УЗО?

    Чтобы получить все ответы, достаточно обратиться к официальным документам по техническому регулированию и внимательно прочитать несколько страниц стандартов ГОСТ Р 51326.1-99, ГОСТ Р 51327.1-99 и ГОСТ Р 50807-95 (2001). Они содержат исчерпывающую информацию, исключающую разногласия.На основании этих данных можно ответить на еще один очень известный простым людям вопрос, узо или дифавтомат, что выбрать?

    Для более быстрого изучения и понимания информации она систематизирована и обобщена в таблице ниже. Обратите внимание на графу «назначение».

    Таблица 1. Отличия дифференциальных автоматов УЗО и выключателей дифференциального тока

    УЗО или дифавтомат, что выбрать? - ответ на этот вопрос будет зависеть от поставленной перед устройством задачи.Поясним.

    Из приведенных выше данных следует, что основным отличием машины от УЗО будет не столько компоновка, сколько возможности и предназначение. Дифференциальный модуль AVDT предназначен для защиты людей при КОСВЕННОМ прикосновении, а УЗО - при КОСВЕННОМ и ПРЯМОМ ** прикосновениях. Другими словами, дифференциальный автомат не предназначен для спасения человека, коснувшегося оголенного провода под напряжением, в то время как УЗО может справиться с такой задачей.

    В остальном - защита от сверхтоков и последствий появления токов утечки, возможности УЗО и УЗО со встроенной максимальной токовой защитой идентичны.Соответственно, вы можете ознакомиться с принципом работы AEDT на страницах, описывающих работу дифференциального модуля () и.

    Стандарты

    Общие требования, основные характеристики и порядок испытаний для бытовых и аналогичных АВД изложены в ГОСТ Р 51327.1-99, дополнениях к ГОСТ Р 51327.2-99. Оба стандарта являются аналогами соответствующих стандартов IEC. Их действие распространяется на АВЭД на напряжение не более 440 В переменного тока с частотой 50 или 60 Гц, в зависимости и независимо от напряжения сети, с номинальными токами не более 125 А и с максимальной коммутационной способностью, не превышающей 25000 А при номинальный.

    Различные типы AVDT

    В ГОСТ Р 51327.1-99 принята классификация дифференциальных автоматов по основным показателям. Для более удобного использования все типы сведены в таблицу 2.

    Таблица 2. Классификация дифференциальных автоматов

    Проектирование дифференциальных автоматов (дифференциальных автоматов)

    В начале этой страницы уже была дана информация о компоновке дифференциальных автоматов (АВДТ), из которой очевидно, что их конструкция не содержит каких-либо специальных элементов.Здесь в едином корпусе собраны: механический коммутационный блок со свободным расцеплением, электромагнитный и тепловой расцепители, а также дифференциальный модуль. Работа любого из них приводит к остановке машины. По отдельности эти узлы рассматривались в разделах по и. Часто производители используют унифицированные корпуса и основные компоненты с небольшими вариациями.

    Характеристики дифференциальных автоматов (дифавтоматов) бытового назначения

    Предыдущий список описывает классификацию дифференциальных автоматов по их наиболее важным конструктивным особенностям и техническим показателям.Почти все они также входят в число наиболее важных характеристик, сообщаемых производителями, а их предпочтительные значения указаны в стандарте ГОСТ Р 51327.1-99. Они показаны в следующей таблице.

    Таблица 3. Характеристики дифференциальных автоматов бытового назначения


    Применение дифференциальных автоматов (дифференциальных автоматов) ГОСТ Р 51327.1–99

    Российские и зарубежные АВДТ (дифавтоматы) бытового и аналогичного назначения в основном используются в жилищном секторе.Также они находят применение в электроснабжении небольших промышленных и коммерческих объектов с напряжением до 400 В. Они позволяют защитить электрооборудование от сверхтоков, снизить риск возникновения пожаров из-за отключения в случае утечки. Дифференциальные автоматы также защищают персонал от поражения электрическим током при прикосновении к зданиям и частям электроустановок при нарушении изоляции.

    Дифференциальный автомат - низковольтное комбинированное электрическое устройство, совмещающее в одном корпусе функции двух защитных устройств - УЗО и автоматического выключателя.Благодаря этому данный продукт достаточно популярен и широко используется как в бытовых условиях, так и на производстве. В этой статье мы рассмотрим устройство, назначение и принцип работы дифавтомата.

    Назначение

    Рассмотрим вкратце, зачем нужен дифавтомат. Его внешний вид изображен на фото:

    .

    Во-первых, это электрическое устройство служит для защиты участка электрической сети от повреждений из-за протекающих через него сверхтоков, возникающих при перегрузке или коротком замыкании (функция автоматического выключателя).Во-вторых, дифференциальный автомат предотвращает возникновение пожара и поражение людей электрическим током в результате утечки электроэнергии через поврежденную изоляцию кабеля электропроводки или неисправного бытового прибора (функция устройства защитного отключения).

    Устройство и принцип работы

    Для начала даем обозначение на схеме по ГОСТу, по которому хорошо видно, из чего состоит дифавтомат:


    Из обозначения видно, что основными конструктивными элементами дифавтомата являются дифференциальный трансформатор (1), электромагнитный (2) и тепловой (3) расцепители.Ниже мы кратко опишем каждый из перечисленных выше элементов.

    Дифференциальный трансформатор имеет несколько обмоток в зависимости от количества полюсов устройства. Этот элемент сравнивает токи нагрузки по проводникам и в случае их несимметрии на выходе вторичной обмотки трансформатора появляется так называемый ток утечки. Он подъезжает к пусковому органу, который без промедления осуществляет отключение силовых контактов машины.

    Также стоит отметить кнопку проверки работоспособности защитного устройства «ТЕСТ».Эта кнопка включена последовательно с сопротивлением, которое включается либо отдельной обмоткой на трансформаторе, либо параллельно одной из имеющихся. При нажатии на эту кнопку сопротивление создает искусственный дисбаланс тока - возникает дифференциальный ток и дифференциальный автомат должен работать, что говорит о его хорошем состоянии.

    Электромагнитный расцепитель - это электромагнит с сердечником, который действует на механизм расцепления. Этот электромагнит срабатывает, когда нагрузка достигает порога срабатывания - обычно это происходит при.Это высвобождение происходит мгновенно, за доли секунды.

    Тепловой расцепитель защищает электрическую сеть от перегрузки. Конструктивно это биметаллическая пластина, которая деформируется при протекающем по ней токе нагрузки, превышающем номинальный для данного агрегата. При достижении определенного положения биметаллическая пластина воздействует на механизм отключения дифавтомата. Срабатывание теплового расцепителя происходит не сразу, а с задержкой по времени. Время отклика прямо пропорционально величине тока нагрузки, протекающего через дифференциальную машину, а также зависит от температуры окружающей среды.

    На корпусе указан порог срабатывания дифференциального трансформатора - ток утечки в мА, номинальный ток теплового расцепителя (при котором работает неограниченное время) в А. Пример маркировки на корпусе - C16 A / 30 мА. В этом случае маркировка «С» перед номиналом указывает частоту срабатывания электромагнитного расцепителя (класс аппарата). Буква «C» указывает на то, что электромагнитный расцепитель сработает, если номинальное значение 16A будет превышено в 5-10 раз.

    На видео ниже подробно описано, как работает дифавтомат и из чего он состоит:

    Область применения

    Зачем использовать дифференциальную машину, если есть два отдельных защитных устройства (УЗО и автомат), каждое из которых выполняет свою функцию?

    Главное достоинство дифавтомата - компактность.Он занимает меньше места на распределительном щите, чем при установке двух отдельных устройств. Эта функция особенно актуальна, если в распределительном щите необходимо установить несколько автоматов защитного отключения и автоматических выключателей. В этом случае, установив дифавтоматов, можно значительно сэкономить место в распределительном щите и, соответственно, уменьшить его габариты.


    Дифференциальная машина широко применяется для защиты электропроводки практически везде, как в быту, так и в помещениях другого назначения (в различных учреждениях, на предприятиях).

    Нравится (0 ) Мне не нравится (0 )

    Дифференциальный автоматический выключатель - это устройство, объединяющее в одном корпусе автоматический выключатель дифференциального тока и автоматический выключатель. Особенностью этого типа устройств является то, что их нецелесообразно использовать в сетях, где нейтральный и защитный проводники совмещены. При включении дифавтомата в такой сети защита будет работать постоянно.

    Также не рекомендуется использовать такой автоматический выключатель в сетях с отсутствующим защитным проводом.В этом случае защита от токов утечки не сработает, пока не произойдет явное прикосновение к токоведущим частям оборудования или проводнику.

    Однако этот вариант поможет защитить от опасного поражения электрическим током. Подробнее об этом вы можете прочитать в материале про УЗО.

    Исходя из вышеизложенного, применение устройств защиты от токов утечки оправдано только в сетях с надежным заземлением частей оборудования, которые могут оказаться под напряжением в результате поломок или аварийных ситуаций, связанных с повреждением изоляции токоведущих частей и разделением защитный и заземляющий проводник.

    Поскольку дифференциальный автомат является комбинированным устройством, его характеристики следует рассматривать в совокупности, а именно:

    • отключающая способность модуля токовой защиты;
    • ток отключения устройства защитного отключения.

    ХАРАКТЕРИСТИКИ И МАРКИРОВКА ДИФФЕРЕНЦИАЛЬНЫХ АВТОМАТИЧЕСКИХ МАШИН

    В международной практике обозначение отключающей способности принято буквами латинского алфавита.

    А - используются в сетях с большой протяженностью проводов и имеют отключающую способность 2-4 В.

    В - используются, как правило, в сетях, исключающих индуктивную нагрузку; в основном это сети, используемые для освещения; Отключающая способность - 3-6 В.

    С - дифференциальные машины с данной маркировкой могут использоваться в сетях с комбинированной нагрузкой, то есть выдерживать кратковременные токовые перегрузки, возникающие при пуске электродвигателей; Отключающая способность - 5-10 В.

    D - выключатели этой группы также используются в сетях с комбинированной нагрузкой, но в отличие от предыдущей группы имеют более высокую уставку тока - 10-20 In.

    К - узкоспециализированные устройства, применяемые в сетях, в которых индуктивная нагрузка составляет более 80% от общей нагрузки сети; Отключающая способность этой группы - 8-15 В.

    Z - данная группа машин используется в слаботочных сетях или силовых цепях электронного оборудования, не допускающих даже кратковременных токовых перегрузок; Отключающая способность - 1-3 В. Что касается защиты от токов утечки, то здесь необходимо определить категорию помещения, в сети которого установлен дифференциал.машина. В настоящее время для защиты от токов утечки доступны устройства с различными настройками (IΔn), а именно:

    • 10,30 мА– используются для защиты человека от поражения электрическим током;
    • 100, 300, 500 мА - используются для исключения возгорания в результате повреждения изоляции или замыкания токоведущих частей на «массу».

    Также на корпусе дифференциальной машины имеется буквенная маркировка, определяющая возможность отключения при разном характере токов утечки:

    AC - переменный характер токов утечки.Машины с этой маркировкой используются в сетях со значительной индуктивной нагрузкой, осветительных сетях, силовых цепях электродвигателей.

    А - наиболее распространенный тип, рекомендуемый для использования в силовых цепях бытовой техники. Рабочая характеристика токов утечки - переменно-пульсирующая.

    S - используется для многоуровневой селективной защиты. Требуемая избирательность достигается за счет задержки срабатывания устройства; задержка отключения равна - 0,1-0,5 с.

    G - также используется для обеспечения селективности, но с меньшей задержкой срабатывания - 0.05-0.09 с.

    По напряжению дифференциальные машины делятся на одно- и трехфазные, соответственно для трехфазной сети следует устанавливать трехфазные устройства. При отсутствии однофазного дифавтомата в качестве временной меры можно установить трехфазный в однофазной сети, правда, с понижением эффективности токовой защиты.

    КАК ВЫБРАТЬ ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ

    Ввиду большого набора характеристик доступных устройств, естественно возникает вопрос, какое из доступных устройств выбрать для каждого конкретного случая? Разберем каждый момент индивидуально:

    Установка дифференциального автомата в квартире.

    В этом случае исключаются устройства с большой индуктивной нагрузкой и большими пусковыми токами, а значит, номинал устройства защитного тока, как правило, не превышает 16-25 А. При этом уставка защиты от токов утечки не должно превышать - 50 мА.

    Установка дифференциального автомата с высоким рейтингом работы от токов утечки нецелесообразна, так как в квартирах длительное время проводка прокладывается скрыто, под штукатуркой.

    Исходя из вышесказанного, наиболее оптимальным выбором для квартиры будет дифференциальный автомат категории В или С номиналом 16-25 А и с категорией защиты от токов утечки –А, с уставкой 50 мА. .

    Дифференциальный автомат для подачи.

    Для этого варианта токовая нагрузка рассчитывается для каждого случая отдельно, так как на коттедже можно использовать поливочные насосы или другое оборудование с повышенной электрической мощностью. Кроме того, следует учитывать одновременную работу нескольких устройств - насоса, кондиционера, освещения.

    Что касается настройки IΔn - необходимо учитывать состояние сети и дифференцировать защиту. Это достигается разделением сети на схемы электроснабжения, в которых есть электродвигатели и сети освещения. Для каждой цепи устанавливаются дифавтоматы различных категорий как по отсечке по потоку, так и по характеристике тока утечки.

    Отдельно стоит выделить полностью деревянные постройки, к которым применяются индивидуальные требования по прокладке электропроводки и разделению защиты на:

    • защита человека от воздействия токов утечки;
    • пожаротушение.

    Выбор дифференциальной машины для частного дома.

    Следует учитывать характер нагрузки, активную, индуктивную или смешанную, а именно наличие и количество электродвигателей и вероятность их одновременного включения и работы. Если есть вероятность больших пусковых токов, то лучшим выбором будет установка автоматического выключателя категории D.

    Значение тока отсечки дифференциальной машины должно определяться исходя из существующей нагрузки и состояния питающей сети.Что касается защиты от токов утечки, лучшим выбором будет устройство с характеристикой - A и работой при - 50 мА.

    Также при полностью деревянных конструкциях с установленными в них электроприборами защиту сетей от токов утечки следует разделять на противопожарную и защитную.

    УЗО ИЛИ ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ, ЧТО ВЫБРАТЬ?

    Однозначного мнения по этому поводу нет. Одни специалисты советуют связку УЗО - автоматический выключатель, другие ратуют за установку дифференциала.автоматы. Давайте посмотрим на плюсы и минусы каждого из этих вариантов.

    Место для установки - стыковое соединение УЗО и выключателя занимает три посадочных места в щите, а дифференциальный автомат - два. Экономия очевидна. Хотя, дифференциал уже появился на рынке. автоматы, занимающие одно место в щите.

    Затруднение в определении причины срабатывания дифференциального автомата срабатывания. Вопрос не актуален, так как устройства с сигнальными флажками выдаются, по которым можно определить, какая часть устройства привела к отключению.

    Сложность подключения УЗО и выключателя. Это спорно, ведь для специалиста подключение такой схемы не вызывает никаких проблем, а дилетант может ошибиться при подключении дифавтомата.

    Важным фактором, на который следует обратить внимание в этом вопросе, являются дифференциальные машины с электронным блоком дифференциальной защиты, их особенностью является потеря работоспособности при обрыве нулевого провода, при этом фазный провод остается неотключенным, что может привести к поражению электрическим током. .

    Дифференциальные автоматы с электромеханическим агрегатом лишены этого недостатка и остаются работоспособными даже при обрыве нейтрального проводника, что исключает возможность поражения людей. Единственный недостаток дифференциальных устройств с электромеханическим блоком - их высокая стоимость по сравнению с аналогичными электронными конструкциями.

    © 2012-2017. Все права защищены.

    Все материалы, представленные на сайте, носят ознакомительный характер и не могут быть использованы в качестве руководящих и нормативных документов.

    Домашний электрик - тема довольно сложная и разноплановая, и основные детали желательно знать каждому домовладельцу, поскольку от этого зависят не только денежные затраты, но и безопасность вашего дома. В этой статье мы постараемся разобраться, что лучше - дифавтомат или УЗО.

    Введение в тему, или что такое дифавтомат?

    Чтобы разобраться с этой проблемой, сначала попробуем определить основные понятия. Итак, дифавтомат.

    Устройство, называемое удачно сочетает в себе функции как УЗО, так и обычного, защищает человека в случае прикосновения к оголенным участкам токопроводящей части провода или к тем частям электрических сетей, которые находятся под напряжением из-за повреждения к проводке или другим подобным факторам.Сегодня существует огромное количество таких устройств, которые рассчитаны на разные рабочие токи, а также на разные токи утечки.

    Его главной отличительной особенностью является то, что он состоит из двух хорошо разделенных функциональных частей: выключателя (двух- или четырехполюсного), а также модуля защиты от поражения электрическим током. Установка дифавтомата должна производиться исключительно на монтажную DIN-рейку, и такая конструкция занимает гораздо меньше места, чем комбинация УЗО и автоматического выключателя.

    Учитывая скорость работы, которая составляет всего 0,04 секунды, дифференциальные машины обеспечивают наиболее адекватную защиту человека от поражения электрическим током практически в любых условиях эксплуатации. Немаловажно и то, что дифференциальный автомат качественно защищает устройства в сети от перегрузок, неизбежно возникающих при различных типах аварийных ситуаций. И далее. Его конструкция обеспечивает максимально быстрое отключение питания в условиях, когда на любом участке сети наблюдаются скачки напряжения более 250 В.

    Учитывая незавидные характеристики бытовых электрических сетей, а также степень их износа, последняя характеристика особенно важна.

    Основные преимущества дифавтомата

    Очень высокая скорость отклика.
    . Защита оборудования от скачков напряжения и рабочих перегрузок.
    . Возможность работы в условиях от -25 до +50 градусов Цельсия.
    . Огромный порог износостойкости.

    Что такое УЗО?


    Нельзя игнорировать второго «оппонента» в споре на тему «дифавтомат или УЗО.«Что такое УЗО?»

    Эта аббревиатура расшифровывается как «устройство остаточного тока». Операция проводится при обнаружении наличия токов утечки. Проще говоря, сколько тока пришло в устройство по одному проводу, столько же должно пройти к другому участку проводки.Если ток начинает уходить на землю или через заземляющий провод, защита мгновенно срабатывает, немедленно отключая сеть от источника питания.

    Такую систему необходимо (!) размещать на розеточных группах, а также на котлах, стиральных машинах и электроплитах.Такие устройства не защищают (!) Ваше оборудование и проводку от системных перегрузок или коротких замыканий.

    Последнее обстоятельство очень часто не принимают во внимание несчастные электрики, которые часто используют только одно УЗО для удешевления схемы. К тому же есть корыстный интерес, когда его выдают как дифференциальный автомат, стоимость которого выше.

    Основные сведения об устройстве УЗО

    Каков принцип работы УЗО? Его работа основана на реакции на изменение дифференциального значения тока в проводниках.

    Что такое датчик тока? Это самый распространенный трансформатор, но выполнен в виде тороидального сердечника. Порог срабатывания устанавливается с помощью магнитоэлектрического реле, которое имеет чрезвычайно высокую чувствительность.

    Важно отметить, что все УЗО, выполненные по этой классической схеме, являются чрезвычайно надежными и простыми устройствами, обладающими очень высокой надежностью и надежностью.


    Следует предупредить, что сегодня существуют электронные УЗО, в основе которых лежит особая электронная схема.Реле или цепь воздействуют на механизм, который при необходимости размыкает электрическую цепь. Вот что включает в себя устройство УЗО.

    Из каких частей состоит привод?

    • От группы прямого контакта установить на максимальное значение тока.
    • Пружина, которая непосредственно размыкает цепь в случае каких-либо сбоев в ее работе.

    Если вы хотите самостоятельно протестировать устройство на работоспособность, достаточно будет нажать на кнопку «Проверить». В этом случае во вторичную обмотку искусственно подводится ток, и реле срабатывает (должно, во всяком случае).Так что при необходимости вы легко и без всяких затрат сможете проверить исправность всего вашего оборудования.

    Принцип работы УЗО

    Если говорить о нормальном режиме работы, то ток (I1 = I2) течет в обратном направлении, наводя магнитные токи во вторичной обмотке трансформатора (F1 = F2). У них точно одинаковый размер, за счет чего они взаимно отменяют друг друга. Поскольку ток во вторичной обмотке в этом случае практически равен нулю, реле не может работать.

    Срабатывание УЗО при утечке

    При контакте с токопроводящими частями возникает ток утечки. В этом случае ток I1 не равен I2, и поэтому во вторичной обмотке появляется ток, величина которого достаточна для срабатывания защитного реле. Срабатывает пружинное переключение, УЗО отключается.

    Отличия двух систем защиты

    Следует отметить, что освещение этого вопроса чрезвычайно важно, поскольку даже некоторые электрики иногда не могут различить эти устройства.Впрочем, удивляться тут нечему: они очень похожи даже на фотографиях.

    Основное отличие дифференциальной машины от УЗО состоит в том, что они предназначены для нескольких разных целей. Об этом мы уже говорили выше, но повторим еще раз: УЗО нельзя использовать для защиты оборудования и проводки от перегрузки или короткого замыкания! Причем перед УЗО необходимо смонтировать автоматический выключатель, который убережет само устройство от подобного рода неприятностей.В этом разница между УЗО и дифавтоматом.

    Обязательно учитывайте это при покупке или консультации с особо «вдумчивыми» электриками, которые с удовольствием сэкономят на собственном оборудовании.


    Дифавтомат в этом отношении намного лучше, поскольку объединяет в одном корпусе как УЗО, так и автоматический выключатель. Соответственно, такое устройство не только защищает человека от поражения электрическим током, но и спасает вашу проводку и оборудование от выгорания в случае короткого замыкания.Таким образом, УЗО и дифавтомат, разницу между которыми мы только что раскрыли, представляют собой несколько разные механизмы.

    Напомним еще раз, что дифференциальный выключатель можно использовать в качестве предохранителя в тех домах, где существует постоянная опасность хронических перегрузок в сети.

    Это подробное различие между УЗО и дифавтоматом. Но как сделать правильный выбор в магазине? Ведь мы уже говорили, что эти устройства чрезвычайно похожи друг на друга даже на фотографиях.

    Покупаем правильно!

    Во-первых, обратите внимание на прямое название самого устройства. Сегодня практически все производители наконец-то пошли навстречу потребителям, соизволив указать на корпусе самого устройства информацию о дифавтомате или УЗО перед вами. Поэтому покупать подобное оборудование китайского производства мы бы не рекомендовали. Подлые азиаты либо вообще ничего не указывают, либо делают это, используя только некоторые четкие обозначения.

    Примерно в эту же категорию входят советы по внимательному ознакомлению с маркировкой, которая всегда должна указываться на одном и том же корпусе устройства или на его упаковке (менее надежный вариант).

    Итак, если вы видите на корпусе только значение номинального тока (например, 16), а перед этим обозначением нет буквы, значит, вы держите УЗО. Обратите внимание, что «16» в данном случае означает «ампер». Если перед цифрами стоят буквы B, C или D, значит, у вас в руках дифавтомат. Буквы обозначают типовые характеристики тепловых и электромагнитных расцепителей, но на бытовом уровне обращать на них особое внимание не стоит.

    Кроме того, не помешает посмотреть и схему подключения.Этот метод несколько сложнее, но дает 100% гарантию дифференциации. Эта информация также должна отображаться на корпусе. Итак, если на схеме указано только наличие дифавтомата с обозначением «Тест», то перед вами УЗО (не путайте!). Соответственно, если есть «Тест» и указаны обмотки расцепителей, значит вы держите в руках дифференциальный автомат.


    Наконец, имеет смысл обратить внимание и на габаритные размеры.Если говорить о старых моделях дифавтоматов, то они на порядок шире, чем УЗО. В то время они просто не знали, как производить достаточно компактные расцепители, поэтому требовались корпуса большего размера. Внимание! Просто все современные дифференциальные автоматы занимают меньше места!

    Однако важно предупредить, что уделять последнему пункту серьезное внимание не стоит, так как на данный момент существует огромное количество полностью идентичных по размерам устройств.

    Переходим к основному

    Итак, дифавтомат или УЗО? Какой вывод можно сделать на основании вышеизложенного? Что лучше выбрать, что надежнее и подходит для эксплуатации в отечественных реалиях? Чтобы ответить на этот вопрос, проведем сравнение устройств сразу по шести показателям. Сравнив все за и против, попробуем прийти к единому мнению.

    Объем, занимаемый устройством в щите

    Конечно, в этом аспекте важные отличия видят только те люди, у которых очень мало места в квартире, что не позволяет нам отметить нормальный электрический щиток в коридоре. .Однако, учитывая всеобщее стремление к компактности и красоте, таких в нашей стране больше всего. Кроме того, лучше заранее все разместить как можно реже, так как впоследствии щит не придется расширять, если возникнет необходимость в установке в квартире более мощного электрооборудования.

    Итак, в настоящее время УЗО (трехфазное - в том числе) занимает в щите гораздо больше места, чем дифференциальный автомат. Что является причиной этого? Сами внимательные читатели уже могли найти ответ на этот вопрос в статье.


    Мы уже говорили о необходимости установки автоматических выключателей перед УЗО, поэтому из-за этого вся конструкция в щите начинает занимать больше места. Если вы установите там дифференциальную машину, вы сможете сэкономить немного места. Например: в стандартном случае УЗО с автоматическими выключателями занимают сразу три модуля, а дифференциальный выключатель - всего два.

    Таким образом, в этом «раунде» победил дифавтомат, позволивший оставить место для расширения своей конструкции.

    Простой монтаж

    Как и в других случаях, для многих электриков важна скорость и простота монтажа всей конструкции. Если вас интересует установка УЗО, фаза подводится к переключателю, а с его выхода на вход расцепителя устанавливается перемычка. К входу также подключен ноль. Следует отметить, что существует несколько схем подключения, которые изучаются профессиональными электриками. Как правило, в повседневной жизни они не нужны.

    Как смонтировать дифференциальную машину?

    А как насчет подключения дифавтомата? Если говорить о дифференциальном автомате, то фаза и ноль сразу цепляются за входные клеммы устройства, так что в общей схеме перемычек и переходов гораздо меньше. Соответственно, внутренняя конструкция закрылков также значительно упрощается.

    Таким образом, подключить дифавтомат намного проще и быстрее, поэтому и в этом случае мы уверенно награждаем его победой.

    Преимущества эксплуатации

    Теоретически можно предположить, что однажды на линии розеток в ванной сработало УЗО. Сразу можно предположить, что где-то на линии произошла утечка тока. Конечно, алгоритм устранения неполадок несколько сложнее, но основные выводы можно сделать сразу.

    Если срабатывает автоматический выключатель, то причина вполне очевидна: перегрузка или короткое замыкание. Вам нужно только выяснить причину и устранить ее. Учитывая, что причина выключения машины более-менее понятна, сделать это будет не так уж и сложно.

    Теперь рассмотрим то же самое, но применительно к дифференциальному автомату. Но когда вы его выключаете, причина не сразу выясняется, поэтому приходится проверять все известные причины. Соответственно, времени на это уйдет гораздо больше. Вот и в этом отличие УЗО от дифавтомата.

    Таким образом, на данном этапе мы бы предпочли УЗО.

    Стоимость выпуска

    Так как сегодня на рынке огромное количество самых разных производителей, рассмотрим стоимость продукции компании EKF, которая довольно популярна среди профессиональных электриков.Так, стандартный ЭКФ-дифавтомат на 16 А стоит около 600 рублей, УЗО на такую ​​же силу тока стоит те же 600 рублей, а автоматический выключатель продается по цене около 40 рублей. Приобретая то же самое на специализированных сайтах, вы даже можете рассчитывать на автоматические отключения, которые в таких случаях продаются чуть ли не на развес.

    Перед подключением дифавтомата убедитесь, что нет частых и резких падений напряжения. Почему мы об этом говорим? Это станет ясно после рассмотрения особенностей замены данного оборудования.

    Учитывая колебания стоимости в зависимости от поставщика, сложно говорить о преимуществах того или иного варианта.

    и восстановительная стоимость

    Как можно предположить, характеристики этого критерия автоматически вытекают из предыдущего. Всем известно, что любое электрооборудование имеет определенный срок службы, по истечении которого эксплуатировать его становится небезопасно. Предположим, что по тем или иным причинам вышло из строя УЗО или автомат отключения. Что делать дальше? Замените вышедшую из строя деталь, после чего система продолжит работать в прежнем режиме.

    А вот с дифавтоматом не все так однозначно. Предположим, что обмотка любого из расцепителей вышла из строя, а встроенное УЗО во время тестирования показало свою полную работоспособность. Увы, это не беда, так как в любом случае придется заменить весь дифавтомат, цена которого делает это мероприятие крайне убыточным. Гораздо проще заменить копеечный автомат, который часто выходит из строя.

    Таким образом, в этом раунде снова победа за УЗО.

    Надежная работа

    Среди экспертов широко распространено мнение, что устройства, сочетающие в себе несколько функций одновременно, менее надежны по сравнению с машинами, которые предназначены только для одной цели.Так УЗО или дифавтомат? Что выбрать для максимальной надежности?

    Об этом можно долго спорить, но практика однозначно показала, что на самом деле интенсивность отказов практически такая же. Не исключено, что этот параметр зависит исключительно от производителя. Так что в данном случае сделать вывод об однозначном преимуществе того или иного устройства крайне сложно.

    Можно только сказать, что УЗО, схема включения которого мы рассмотрели выше, предполагает большую надежность в условиях бытовых падений напряжения.Естественно, если не забыть подключить перед ним автомат отключения, о чем мы уже много раз упоминали выше.

    Таким образом, в большинстве случаев лучшим выбором будет УЗО. Однако все зависит от характеристик вашей сети, а также от размера электрического щита.

    Дифференциальные автоматы относятся к категории электромеханического оборудования, предназначенного для предотвращения поражения электрическим током при случайном контакте с токоведущим оборудованием, в случае обрыва цепи или утечки тока.Также они защищают электрические сети (оборудование) от коротких замыканий и перегрузок. Принцип работы дифференциальных автоматов основан на функции защитного отключения (автоматическое прерывание подачи электрического тока). В составе любого электрооборудования дифференциальные машины не имеют себе равных, потому что, если говорить доступным и понятным языком, они спасают жизнь человеку в самых сложных электрических условиях эксплуатации оборудования. Особенно это актуально для перегруженных цепей: в офисах, административных зданиях, жилых помещениях, общественных и производственных зданиях, ЖКХ.

    Общие принципы дифференциальной защиты

    Для защиты распределительных сетей напряжением 0,4 кВ в системах электроснабжения часто используются системы дифференциальной защиты, они работают на основе магнитоэлектрического реле. Принцип работы такого реле очень прост. Реле сравнивает значения прямого и обратного токов в линии и, если эти значения расходятся на величину, превышающую заданное значение, отключает линию. Обычно значение уставки реле дифференциальной защиты выбирается из диапазона 10, 30, 100, 300 мА.Ток утечки 10 и 30 мА позволяет предотвратить начало фибрилляции сердца человека и спасти ему жизнь, а настройки 100 и 300 мА чаще используются для защиты здания от пожара и устанавливают для защиты групп линий.

    Реализация дифференциальной защиты

    Реализация дифференциальной защиты возможна как в отдельном корпусе - в этом случае устройство называется УЗО, так и в корпусе, совмещенном с штатным пулеметом. В этом случае устройства называются дифференциальными автоматами или дифференциальными автоматами.Дифференциальные автоматы объединяют в себе 3 вида защиты: тепловую защиту от перегрузки линии, мгновенную защиту от короткого замыкания и защиту от дифференциальных токов утечки на основе магнитоэлектрического реле. Подбор такого автомата необходимо проводить по всем 3 параметрам. Ошибка в выборе чревата не только потерей денег, потраченных на дифференциальную машину, но и пожарной опасностью. Также возможны ложные или неизбирательные срабатывания защиты. Доверьте выбор коммутационных устройств профессионалам.

    АВДТ-63 автоматические выключатели дифференциального тока типа А

    Дифференциальные автоматические выключатели (AVDT) - это устройство, которое объединяет функции автоматического выключателя с электротехническим УЗО типа A.

    Когда автоматический выключатель обнаруживает ток утечки (замыкание на землю) на землю или перегрузку по току (ток перегрузки или ток короткого замыкания) в защищенном участке сети, устройство срабатывает, что приводит к отключению защищенной сети.AEDT реагируют как на синусоидальный переменный дифференциальный ток, так и на пульсирующий постоянный дифференциальный ток, что позволяет без ограничений использовать его в зданиях и жилых домах, насыщенных бытовой техникой (телевизоры, видеомагнитофоны, персональные компьютеры, регулируемые источники света, современные стиральные машины, и т. д.)

    Принцип действия выключателей дифференциального тока серии АВДТ-63.

    Дифференциальные автоматические выключатели объединяют два устройства, которые обеспечивают три типа защиты электрических цепей:

    Автоматический выключатель серии ВА 47-63 (Характеристика С) с защитой от тока перегрузки и тока короткого замыкания;
    - Электромеханическое УЗО типа А размыкание гарантируется в случае внезапного возникновения или медленного увеличения синусоидального или пульсирующего дифференциального тока.
    Работоспособность защиты от токов утечки автоматических выключателей проверяется ежемесячно нажатием кнопки «ТЕСТ». При нажатии автоматический выключатель должен немедленно отключиться.

    Основные преимущества дифференциальных автоматов серии АВДТ:

      Встроенное электромеханическое УЗО типа А.

      Компактность

      Гарантия 5 лет.

      Срок службы более 20 лет.

    Дифференциальные автоматические выключатели серии АД-32, АД-2, АД-4, АД-2С, АД-4С

    Дифференциальный автоматический выключатель - это устройство, которое объединяет функции автоматического выключателя с устройством защитного отключения.Когда автоматический выключатель обнаруживает ток утечки (замыкание на землю) на землю или перегрузку по току (ток перегрузки или ток короткого замыкания) в защищенном участке сети, устройство отключается, что приводит к отключению защищенной сети. AM реагируют на синусоидальный переменный дифференциальный ток, что позволяет использовать его в зданиях и жилых помещениях.

      Автоматический выключатель типа ВА 47-63 (Характеристика С) с защитой от тока перегрузки и тока короткого замыкания;

      Электронное УЗО переменного тока, размыкание гарантировано, если синусоидальный дифференциальный ток возникает внезапно или медленно увеличивается.

      Расцепитель максимального напряжения с защитой от перенапряжения выше 270 В.

    По времени отклика дифференциальные машины делятся на:

      Мгновенное отключение;

      Селективная задержка S.

    Селективные дифференциальные выключатели (с индексом «S») имеют выдержку времени от 0,13 до 0,5 с. Такие переключатели используются для реализации селективного срабатывания переключателей дифференциальной защиты.

    Работу защиты выключателя от токов утечки проверяют ежемесячно нажатием кнопки «ТЕСТ».При нажатии автоматический выключатель должен немедленно отключиться. Чтобы снова включить автоматический выключатель после проверки, нажмите кнопку «ВОЗВРАТ» (индикатор работы) и взведите ручку переключателя.

    Основные преимущества дифференциальных машин серии AD

      Зажимы комбинированные из посеребренной меди и закругленной анодированной стали с насечками.

      Встроенная защита от перенапряжения.

      Широкий ассортимент дифференциальных машин.

      Компактность (для АД 32).

      Наличие селективных дифференциальных автоматов.

      Электромеханическое УЗО типа А в дифференциальных машинах.

      Главный, входной и выходной контакты выполнены из бескислородной меди.

      Корпус выполнен из негорючего пластика.

      Возможность подключения через гребенчатую шину.


    Обозначения на E. Обозначения в различных электрических цепях. Как научиться читать концептуальные схемы

    Если вы только начали заниматься радиотехникой, я расскажу вам об этой статье, как на ней названы радиодетали в схеме, и какой внешний вид .

    Здесь вы узнаете, как работает транзистор, диод, конденсатор, микросхема, реле и т. Д.

    Пополните, пожалуйста, больше.

    Как обозначается биполярный транзистор

    Все транзисторы имеют три выхода, и если он биполярный, то есть два типа, как видно из изображения перехода PNP и перехода NPN. И три выхода имеют названия E-Emitter, to-collector и B-base. Где какой вывод на сам транзистор ищите в справочнике, или введите название транзистора + выводы в поиске.

    Внешний вид У него следующий транзистор, и это лишь малая часть их внешнего вида, существующие купюры заполнены.

    Как полярный транзистор обозначается

    Уже есть три выхода со следующим названием, это z-шторка, и -stock, s-flow

    Но внешний вид очень мало отличается, а точнее может иметь одинаковую базу. Вопрос как это, а это уже из справочников или инета обозначать написано в базе.

    Как конденсатор обозначается

    Конденсаторы бывают полярные и неполярные.

    Их отличие в том, что полярник указывает на один из выводов значком "+". И тара измеряется в микрофрейсе «МКФ».

    А у них такой вид, стоит учесть, что если конденсатор полярный, то вывод обозначается на цоколе одной из сторон ножек, только уже главным знаком "-".

    Как обозначается диод и светодиод

    Обозначение светодиода и диода на схеме отличается тем, что на светодиодах заключенных и исходящих две стрелки.Но в роли их другой диод используется для выпрямления тока, а светодиод уже используется для излучения света.

    А вот светодиоды имеют такой вид.

    А вот обычные прямоугольные и импульсные диоды например:

    Как обозначена микросхема.

    Микросхемы - это уменьшенная схема, выполняющая ту или иную функцию, и в ней может быть большое количество транзисторов.

    А у них такой вид.

    Обозначение реле

    Я думаю о них впервые услышали автомобилисты, особенно водители Жигулей.

    Так как когда не было форсунок и транзисторы не получили широкого распространения, то в фарах автомобиля, прикуривателя, стартера и так все почти включалось и управлялось через реле.

    Такая же простая схема реле.

    Здесь все просто, на электромагнитную катушку подается текущее напряжение, которое в свою очередь замыкает или разблокирует участок цепи.

    На этом статья заканчивается.

    Если есть желание, какие радиодетали вы хотите видеть в следующей статье, пишите в комментариях.

    Полярность цилиндрической батареи Условное графическое обозначение
    и условное графическое обозначение. Аккумуляторы в схеме по ГОСТ.

    Обозначение батареи по электрическим схемам. Имеет короткую черту, обозначающую отрицательный полюс, а длинную линию - положительный полюс. Одиночный аккумулятор, используемый для питания устройства, на схемах обозначен латинской буквой G, а аккумулятор, состоящий из нескольких аккумуляторов буквами GB.

    Примеры использования обозначения аккумуляторов в схемах.

    На схеме 1 использовано простейшее условное графическое обозначение АКБ или АКБ по ГОСТу. На схеме 2 использовано более информативное обозначение АКБ по ГОСТ, здесь отражено количество АКБ в группе АКБ, АКБ указаны напряжение и положительный полюс. ГОСТ позволяет использовать обозначение батареи, нанесенное на Схему 3.

    Часто Б.бытовая техника. Обнаружено использование нескольких цилиндрических батарей. Включение разного количества последовательно соединенных батарей позволяет получать блоки питания, обеспечивающие разное напряжение. Такой батарейный блок обеспечивает напряжение, равное сумме напряжений всех входящих батарей.

    Последовательное соединение трех аккумуляторов напряжением 1,5 вольта обеспечивает напряжение питания устройства 4,5 вольта.

    При последовательном включении аккумуляторов ток, который снижается, уменьшается за счет увеличения внутреннего сопротивления источника питания.

    Подключение батареек к приставке ПДУ ТВ.

    Например, мы сталкиваемся с последовательным включением батареек при их замене в панели управления телевизора.
    Параллельное включение аккумуляторов применяется редко. Преимущество параллельного включения состоит в увеличении тока нагрузки собранного таким способом источника питания. Напряжение включенных параллельно включенных батарей остается таким же, как номинальное напряжение одной батареи, а ток разряда увеличивается пропорционально количеству встроенных батарей.Несколько слабых батарей можно заменить на одну более мощную, поэтому использовать параллельное включение для маломощных батарей бессмысленно. Параллельно имеет смысл только мощные аккумуляторы из-за отсутствия или дорогие аккумуляторы с еще большим током разряда.


    Параллельное включение батареек.

    У такого включения есть недостаток. Аккумуляторы не могут иметь точно совпадающее напряжение на контактах при отключенной нагрузке. На одной батарее это напряжение может быть 1.45 вольт, а еще 1,5 вольта. Это вызовет ток от батареи с большим напряжением к батарее с меньшим. При установке аккумуляторов в отсеки прибора при отключенной нагрузке произойдет разрядка. В дальнейшем при такой схеме включения саморазряд происходит быстрее, чем при последовательном включении.
    Комбинация последовательного и параллельного подключения батарей может быть получена от разных источников питания батарей.

    Первый транзистор

    На фото справа вы видите первый рабочий транзистор, который был создан в 1947 году тремя учеными - Уолтером Браттеном, Джоном Бардином и Уильямом Шокли.

    Несмотря на то, что первый транзистор имел не очень презентабельный вид, это не помешало ему произвести революцию в электронике.

    Трудно предположить, какой была бы нынешняя цивилизация, если бы не был изобретен транзистор.

    Транзистор - первое твердотельное устройство, которое может усиливать, генерировать и преобразовывать электрический сигнал. Не имеет подверженных вибрации деталей, имеет компактные размеры. Это делает его очень привлекательным для использования в электронике.

    Это была небольшая стыковка, а теперь давайте разберемся подробнее, что такое транзистор.

    Прежде всего стоит напомнить, что транзисторы делятся на два больших класса. Первый - так называемый биполярный, а второй - полевой (они же униполярные). Основа как полевых, так и биполярных транзисторов - это полупроводник. Основным материалом для производства полупроводников является германия и кремний, а также соединение галлия и мышьяка - арсенид галлия ( Gaas.).

    Стоит отметить, что наибольшее распространение получили кремниевые транзисторы, хотя этот факт может скоро встряхнуть, поскольку развитие технологий идет непрерывно.

    Так сложилось, но на заре развития полупроводниковой техники ведущее место занял биполярный транзистор. Но не многие знают, что первоначальная ставка была сделана на создание полевого транзистора. Его вспомнили позже. Про полевые MOSFET транзисторы читайте.

    Не будем вдаваться в подробное описание транзисторных устройств по физическому уровню, а сначала выясним, как это обозначено на концепциях.Для новичков в электронике это очень важно.

    Для начала нужно сказать, что биполярные транзисторы могут быть двух разных структур. Это структура P-N-P и N-P-N. Пока не будем вдаваться в теорию, просто помним, что биполярный транзистор может иметь либо структуру P-N-P, либо N-P-N.

    На концептуальных схемах биполярные транзисторы обозначены так.

    Как видим, на рисунке показаны два условных графических обозначения.Если стрелка внутри круга направлена ​​на центральный рисунок, то это транзистор со структурой P-N-P. Если стрелка направлена ​​наружу, она имеет структуру Н-П-Н.

    Маленький совет.

    Чтобы не запоминать условное обозначение, и тип проводимости (p-n-p или n-p-n) биполярного транзистора определить невозможно, можно применить такую ​​аналогию.

    Сначала посмотрим, куда указывает стрелка на обычном изображении.Далее представляем, что мы идем в направлении стрелки, и если упираемся в «стену» - вертикальную линию - значит, «проход N. ест»! « N. et al» означает P- n. -p (п- N. -P).

    Ну, а если идти, а не упираться в «стенку», то транзистор показан на схеме n-P-N структур. Аналогичная аналогия может быть использована в отношении полевых транзисторов при определении типа канала (N или P). Об обозначении разных полевых транзисторов на схеме читайте

    .

    Обычно дискретный, то есть отдельный транзистор имеет три выхода.Раньше его даже называли полупроводниковым триггером. Иногда может иметь четыре вывода, но четвертый служит для подключения металлического корпуса к общему проводу. Это экранирование, не связанное с другими выводами. Также один из выводов, обычно это коллектор (о нем будет дальше), может иметь форму фланца для крепления к радиатору охлаждения или быть частью металлического корпуса.

    Взгляните. На фото представлены различные транзисторы еще советского производства, а также начала 90-х годов.

    Но это уже современный импорт.

    Каждый из выводов конвейера имеет свое назначение и название: база, эмиттер и коллектор. Обычно эти имена сокращаются и записываются просто b ( Base ), E ( Emitter ), K ( Collector ). На зарубежных схемах выход коллектора обозначается буквой C. это от слова Collector - «Коллектор» (глагол Collect. - «собирать»). Базовая маркировка вывода - B., от слова Base. (от англ. База - «Главная»). Это контрольный электрод. Ну и выход эмиттера обозначается буквой E. , от слова Emitter. - «Эмитент» или «Источник выбросов». В этом случае эмиттер служит источником электронов, так сказать, поставщиком.

    Электронная схема

    IN Выводы транзисторов нужно паять, строго соблюдая маневренность. То есть вывод коллектора виден в той части схемы, где он должен быть подключен.Невозможно вместо вывода базы на файловый сборщик или вывод эмиттера. В противном случае схема работать не будет.

    Как узнать, где по концепции транзистора коллектор, а где эмиттер? Все просто. Вывод, что стрелка всегда эмиттер. Тот, который нарисован перпендикулярно (под углом 90 0) к центральному элементу, является основанием основания. А тот, что остался, - коллекционер.

    Также в концептуальных схемах Транзистор отмечен символом. Vt. или Q. . В старых советских книгах по электронике можно встретить обозначение в виде буквы В. или Т. . В схеме указан следующий порядковый номер транзистора, например Q505 или VT33. При этом следует учитывать, что буквами VT и Q обозначаются не только биполярные транзисторы, но и поля в том числе.

    В реальной электронике транзисторы легко перепутать с другими электронными компонентами, например симисторами, тиристорами, интегральными стабилизаторами, поскольку они имеют одинаковый корпус.Особенно легко запутаться, когда на электронный компонент нанесена неизвестная маркировка.

    В этом случае необходимо знать, что разметка позиционирования сделана на многих печатных платах и ​​указан тип элемента. Это так называемая шелкография. Так что pCB Рядом с деталью можно написать Q305. Это означает, что этот элемент транзистора и его порядковый номер на принципиальной схеме - 305. Также бывает, что название электрода транзистора указано рядом с выводами.Итак, если рядом с выходом стоит буква Е, то это эмиттерный электрод транзистора. Таким образом, можно чисто визуально определить, что установлено на плате - транзистор или совершенно другой элемент.

    Как уже упоминалось, это утверждение справедливо не только для биполярных транзисторов, но и для полевых. Поэтому после определения типа элемента необходимо указать класс транзистора (биполярный или полевой) на маркировке, нанесенной на его корпус.


    Полевой транзистор FR5305 на печатной плате прибора. Рядом тип элемента - VT

    .

    Любой транзистор имеет опечатку или маркировку. Пример маркировки: КТ814. Вы можете узнать все параметры элемента. Как правило, они указаны в Даташите. Он представляет собой справочный лист или техническую документацию. Также могут быть транзисторы той же серии, но немного с другими электрическими параметрами. Тогда имя содержит дополнительные символы в конце или, реже, в начале маркировки.(например, буква А или Д).

    Зачем нужны всевозможные дополнительные обозначения? Дело в том, что в процессе производства добиться одинаковых характеристик на всех транзисторах очень сложно. Всегда есть некая, пусть и небольшая, но разница в параметрах. Поэтому они делятся на группы (или модификации).

    Строго говоря, параметры транзисторов разных партий могут различаться довольно существенно. Особенно это было заметно раньше, когда от технологии их массового производства только отказывались.

    Считывание схем невозможно без знания условных графических и буквенных обозначений элементов. Большинство из них стандартизированы и описаны в нормативных документах. Большинство из них были опубликованы в прошлом веке в новом стандарте. Только один был принят, в 2011 году (ГОСТ 2-702-2011 ECD. Правила выполнения электрических схем), так что иногда новая элементная база указывается по принципу "как кто-то придумал". И в этом сложность чтения схем новых устройств.Но, в основном, условные обозначения в электрических схемах описаны и многим знакомы.

    На схемах часто бывает два типа обозначений: графическое и буквенное, также часто проставляется номинал. По этим данным многие сразу могут сказать, как работает схема. Этот навык вырабатывается годами практики, и для начала необходимо понять и запомнить условные обозначения в электрических схемах. Затем, зная работу каждого элемента, можно представить конечный результат устройства.

    Для составления и чтения различных схем Обычно требуются разные элементы. Типов схем много, но в электрике обычно используются:


    Есть еще много других типов электрических схем, но в домашней практике они не используются. Исключение - трасса прокладки кабелей по участку, подача электричества в дом. Этот тип документа обязательно понадобится и будет полезен, но это больше план, чем схема.

    Основные изображения и функциональные знаки

    Коммутационные аппараты (выключатели, контакторы и др.) построены на контактах различной механики. Есть замыкающие, размыкающие, переключающие контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе в рабочее состояние цепь замыкается. Прерывистый контакт находится в нормальном состоянии и при определенных условиях запускает цепь эрозии.

    Переключающие контакты двух- и трехпозиционные. В первом случае работает одна цепочка, потом другая. Во втором - нейтральная позиция.

    Кроме того, контакты могут выполнять разные функции: контактор, разъединитель, выключатель и т. Д.Все они также имеют условное обозначение и нанесены на соответствующие контакты. Есть функции, которые выполняют только мобильные контакты. Они показаны на фото ниже.

    Основные функции могут выполнять только фиксированные контакты.

    Условия однолинейных схем

    Как уже говорилось, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, диафавтоматы, розетки, выключатели, выключатели и т.д. и взаимосвязь между ними.Обозначения этих условных элементов могут использоваться в схемах электрощита.

    Основная особенность графических условных обозначений в электрических системах состоит в том, что устройства, аналогичные по принципу устройства, отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и выключатель различаются только двумя небольшими деталями - наличием / отсутствием прямоугольника на контакте и формой фиксированного значка контакта, на котором отображаются функции данных контакта. Контактор из обозначения прерывателя имеет только форму значка на неподвижном контакте.Очень небольшая разница, а устройство и его функции другие. За всеми этими мелочами нужно ухаживать и запоминать.

    Также небольшая разница между условными обозначениями Узо и дифференциального автомата. Это тоже только в функциях подвижных и неподвижных контактов.

    Примерно так же обстоит дело с катушками и контакторами. Они выглядят как прямоугольник с небольшими графическими дополнениями.

    В этом случае вспомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных иконок.С PHOTEL все очень просто - лучи солнца ассоциируются со стрелками. Импульсное реле также довольно легко отличить по характерной форме знака.

    Немного попроще с лампами и подключениями. У них разные «картинки». Соединительное соединение (типа розетка / вилка или розетка / вилка) выглядит как два кронштейна, а разборное (типа клеммной колодки) - кружками. Причем количество пар флажков или кружков указывает на количество проводов.

    Изображение шин и проводов

    На любой схеме связь связана, и по большей части она осуществляется с помощью проводов. Некоторые связки представляют собой шины - более мощные проводящие элементы, от которых можно избавиться от ударов. Провода обозначаются тонкой линией, а места ответвлений / соединений - точками. Если точек нет - это не соединение, а перекресток (без подключения к электросети).

    Есть отдельные изображения для шин, но они используются, если вам нужно графически отделить их от линий связи, проводов и кабелей.

    На схемах крепления часто необходимо обозначать не только способ прокладки кабеля или провода, но и его характеристики или способ прокладки. Все это тоже отображается графически. Для чтения чертежей это тоже необходимая информация.

    Как изображать выключатели, выключатели, розетки

    Для некоторых типов данного оборудования утверждены стандарты изображений. Так, диммеры (световые клавиши) и кнопочные переключатели остались без обозначения.

    Но все остальные типы переключателей имеют свои собственные условные обозначения в электрических цепях. Они бывают открытой и скрытой установки, соответственно группы иконок тоже две. Разница заключается в положении объекта на ключевом изображении. Чтобы понять схему, о каком типе переключателя идет речь, необходимо помнить.

    Есть отдельные обозначения для двухблочных и тройных выключателей. В документации они называются «сдвоенными» и «встроенными» соответственно. Есть отличия и для корпусов с разной степенью защиты.Цены при нормальных условиях эксплуатации ставят переключатели с IP20, может до IP23. Во влажных помещениях (ванная, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки расписаны. Так что отличить их несложно.

    Есть отдельные образы для переключателей. Это переключатели, позволяющие управлять включением / выключением света с двух точек (есть с трех, но без стандартных изображений).

    Такая же тенденция наблюдается и в обозначении розеток и групп розеток: розетки бывают одинарные, розетки сдвоенные, есть группы по несколько штук.Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных - с корпусом повышенной защиты (IP44 и выше).

    Обозначения В электрических цепях: розетки разных типов Установки (открытые, скрытые)

    Понимая логику обозначения и запоминая некоторые исходные данные (например, характерное изображение открытой и скрытой настройки разное), через некоторое время можно уверенно ориентироваться на чертежах и схемах.

    Лампы на схемах

    В этом разделе описаны символы в электрических цепях различных ламп и ламп. Здесь лучше обстоят дела с обозначениями новой элементной базы: есть даже вывески для светодиодных ламп и светильников, компактных люминесцентных ламп (для домашнего хозяйства). Приятно также, что изображения ламп разного типа существенно различаются - перепутать сложно. Например, лампы с лампами накаливания изображаются в кружке, с длинной линейной люминесцентной - длинным узким прямоугольником.Разница в изображении линейной лампы люминесцентного типа и светодиода не очень велика - только штрихи на концах - но запомнить ее можно.

    Стандарт имеет даже условные обозначения в электрических схемах для потолочного и подвесного светильника (патрона). Также они имеют довольно необычную форму - кружочки небольшого диаметра с черточками. В общем, в этом разделе сосредоточиться проще, чем в других.

    Элементы понятий электрических схем

    Принципиальные схемы устройств содержат другую элементную базу.Также изображены перемычки, клеммы, разъемы, лампочки, но, кроме того, присутствует большое количество радиоэлементов: резисторы, баки, предохранители, диоды, тиристоры, светодиоды. Большинство условных обозначений в электрических схемах этой элементной базы представлено на рисунках ниже.

    Реже придется подписывать отдельно. Но в большинстве схем присутствуют эти элементы.

    Обозначения в электрических цепях

    Помимо графических изображений подписываются элементы на схемах.Также помогает читать схемы. Рядом с буквенным обозначением товара часто бывает его порядковый номер. Это делается для того, чтобы затем легко найти тип и параметры в спецификации.

    В приведенной выше таблице показаны международные обозначения. Есть отечественный стандарт - ГОСТ 7624-55. Экспозиции отсюда с таблицей ниже.

    Для того, чтобы собрать схему, в которой только радиодетали и не нужны: резисторы (сопротивления), транзисторы, диоды, конденсаторы и т. Д.Из множества радиодеталей нужно уметь быстро отличить по внешнему виду нужную, расшифровать надпись на ее корпусе, определить базу. Обо всем этом и пойдет речь ниже.

    Конденсатор.

    Этот элемент присутствует практически в каждой схеме любительских построек. Как правило, самый простой конденсатор - это две металлические пластины (пластины) и воздух между ними в качестве диэлектрика. Вместо воздуха может быть фарфор, слюда или другой непроводящий материал.Через конденсатор постоянного тока. не проходит, а переменный ток через конденсатор проходит. Благодаря этому свойству конденсатор ставят там, где необходимо отделить постоянный ток от переменного.

    Конденсатор имеет основной параметр - это емкость .

    Единица мощности - микрофрад (МКФ) взята за основу в любительских конструкциях и в промышленном оборудовании. Но чаще используется другая единица - пикофарад (ПФ), миллионная доля микрофрарад (1 мкФ = 1000 нф = 1000000 ПФ).На схемах вы встретите другой. Причем емкостью до 9100 пф включительно указывают схемы в пикофарадах или нанофарадах (9х2), а также дополнительные микрофарады. Если, например, рядом с условным обозначением конденсатора написано «27», «510» или «6800», это означает, что емкость конденсатора соответственно 27, 510, 6800 ПФ или N510 (0,51 НФ \ u003d 510 ПФ или 6Н8 = 6,8 НФ = 6800пф). Но числа 0,015, 0,25 или 1,0 означают, что емкостная емкость равна соответствующему количеству микрофрейдов (0.015 мкФ = 15 НФ = 15000 ПФ).

    Типы конденсаторов.

    Конденсаторы бывают постоянной и переменной емкости.

    Вт. Переменные конденсаторы Емкость изменяется при вращении выступающей наружу оси. В этом случае одна площадка (подвижная) устанавливается на неподвижную, не соприкасаясь с ней, результирующая емкость увеличивается. Помимо этих двух типов, в наших конструкциях используется еще один тип конденсаторов - подстроечные. Обычно его устанавливают в конкретный прибор для того, чтобы точнее выбрать, выбрать нужную емкость и больше конденсатор не трогать.В любительских конструкциях подрезанный конденсатор часто используют как переменный - он дешевле и доступнее.

    Конденсаторы

    различаются по материалу пластин и дизайну. Бывают конденсаторы воздушные, слюдяные, керамические и др. Конденсаторы постоянного тока этого вида - не полярные. Другой тип конденсаторов - электролитические (полярные). Такие конденсаторы выпускаются большой емкости - от десятого лепестка МКФ до нескольких десятков МКФ. На схемах указывается не только емкость, но и максимальное напряжение, на котором их можно использовать.Например, надпись 10,0 х 25 В означает, что конденсатор емкостью 10 мкФ нужно подвести на напряжение 25 В.

    Для переменных или подстроечных конденсаторов на схеме указаны предельные значения емкости, которые получаются, если ось конденсатора повернуть из одного крайнего положения в другое или повернуть отработанные (как в подстроечных конденсаторах). Например, надпись 10 - 240 указывает на то, что в одном крайнем положении оси емкость конденсатора составляет 10 ПФ, а в другом - 240 ПФ.При плавном повороте из одного положения в другое емкость конденсатора также будет плавно изменяться от 10 до 240 ПФ или обратно - от 240 до 10 ПФ.

    Резистор.

    Надо сказать, что этот элемент, как и конденсатор, можно увидеть во многих самоделках. Это фарфоровая трубка (или стержень), на которую снаружи напыляется тончайшая пленка металла или сажи (угля). На некачественных мощных резисторах сверху наматывается нихромовая нить. Резистор имеет сопротивление и используется для установки желаемого тока в электрической цепи.Вспомните пример с баком: изменяя диаметр трубы (сопротивление нагрузке), можно получить тот или иной расход воды (электричество разной силы). Чем тоньше пленка на фарфоровой трубке или стержне, тем больше сопротивление току.

    Резисторы бывают постоянные и переменные.

    Из постоянных, чаще всего применяемых резисторов типа МЛТ (металлизированные лакированные термостойкие), Солнца (влагостойкость), УЛМ (углеродные лакированные малогабаритные), из переменных - SP (сопротивление переменному току) и SPO (сопротивление переменного объема) .Внешний вид постоянных резисторов показан на рис. ниже.


    Резисторы

    различаются по сопротивлению и мощности. Сопротивление измеряется в Омах (ОМ), киломах (ком) и мегаомах (МОМ). Мощность выражается в ваттах и ​​обозначается буквами TW. Резисторы разной мощности характеризуются размерами. Чем больше мощность резистора, тем больше его размер.

    Сопротивление резистора указано на схемах рядом с его условным обозначением.Если сопротивление меньше 1 кОм, цифры обозначают число ОМ без единицы измерения. При сопротивлении 1 ком и более - до 1 МОм укажите количество килом и поставьте букву «К». Сопротивление 1 МОм и выше выражается числом мега с добавлением буквы «М». Например, если рядом с обозначением резистора написано 510, это означает, что сопротивление резистора составляет 510 Ом. Обозначения 3,6 К и 820 К соответствуют сопротивлению 3,6 кОм и 820 кОм соответственно.Надпись на схеме 1 м или 4,7 м означает, что используется сопротивление 1 МОм и 4,7 МОм.

    В отличие от постоянных резисторов, имеющих два вывода, переменных резисторов таких выводов три. На схеме указано сопротивление между крайними выводами. переменный резистор. Сопротивление между средним выводом и крайним изменяется при вращении выступающей оси резистора. Более того, когда ось вращается в одном направлении, сопротивление между средним выводом и одним из крайних увеличивается, соответственно, уменьшаясь между средним выводом и другим крайним.Когда ось поворачивается назад, происходит обратное явление. Это свойство переменного резистора используется, например, для регулировки громкости звука в усилителях, ресиверах, телевизорах и т. Д.

    Полупроводниковые приборы.

    Это целая группа Детали: Диоды, Стабилизаторы, Транзисторы. В каждой детали использован полупроводниковый материал, а проще полупроводник. Что это? Все существующие вещества можно разделить на три большие группы. Некоторые из них - это медь, железо, алюминий и другие металлы - хорошо проводится электрический ток - это проводники.Дерево, фарфор, пластик не проводят ток. Это нерасходы, изоляторы (диэлектрики). Полупроводники занимают промежуточное положение между проводниками и диэлектриками. Такие материалы проводятся только при определенных условиях.

    Диоды.

    У диода (см. Рис. Ниже) два выхода: анодный и катодный. Если подключить батарею полюсами: плюс к аноду, минус к катоду, в направлении анода к катоду течет ток. Сопротивление диода в этом направлении невелико.Если попробовать поменять полюса батарей, то есть включить диод "наоборот", то через диод ток не пойдет. В этом направлении диод имеет большее сопротивление. Если пропустить через диод переменный ток, то на выходе у нас будет только одна полуволна - это будет хоть пульсирующий, но постоянный ток. Если переменный ток подать на четыре диода, включенные мостом, то мы уже получаем две положительные полуволны.

    Стабилинов.

    Эти полупроводниковые приборы также имеют два выхода: анодный и катодный. В прямом направлении (от анода к катоду) Stabilod работает как диод, беспрепятственно пропускающий ток. Но в обратном направлении он изначально не пропускает ток (как и диод), а при увеличении подаваемого на него напряжения внезапно «делает себя» и начинает пропускать ток. Напряжение «пробоя» называется напряжением стабилизации. Он останется неизменным даже при значительном увеличении входного напряжения.Благодаря этому свойству Стабилитрон находит применение во всех случаях, когда необходимо получить стабильное напряжение питания какого-либо устройства с колебаниями, например, сетевого напряжения.

    Транзисторы.

    Из полупроводниковых приборов транзистор (см. Рис. Ниже) чаще всего применяется в электронике. У него три выхода: база (b), эмиттер (E) и коллектор (K). Транзистор - усилительное устройство. Его условно можно сравнить с таким известным вам устройством, как мундштук.Достаточно сказать что-нибудь перед узким отверстием рожка, послав широкий один-друг, стоящий в нескольких десятках метров, и голос, усиленный рожком, будет хорошо слышен на расстоянии. Если взять узкое отверстие для входа рупора усилителя, а широкое - на выход, то можно сказать, что выходной сигнал в несколько раз больше входного. Это показатель усиленных способностей рога, его прироста.

    Сейчас ассортимент выпускаемых радиодеталей очень богат, поэтому на рисунках представлены далеко не все их типы.

    Но вернемся к транзистору. Если пропустить через сайт базу - эмиттер слабого тока, он будет усилен транзистором в десятки и даже сотни раз. Усиленный ток будет течь через коллектор - эмиттер. Если транзистор звенит база-эмиттер мультиметра и база-коллектор, то это похоже на замер двух диодов. В зависимости от наибольшего тока, который может пройти через коллектор, транзисторы делятся на маломощные, средние и большие.Кроме того, эти полупроводниковые устройства могут быть структурами r-P-R или N-r-p. Так есть транзисторы с разным чередованием полупроводниковых слоев (если в диоде три слоя материала, то три). Усиление транзистора не зависит от его конструкции.

    Différent ou uzo?

    Si vous avez déjà atteint la sélection d'électriciens, vous vous êtes probablement entré en collision avec la ситуацией suivante - un nombre énorme de périphériques, différents nombres et lettres.Mais ce qui n'est pas clair à choisir. Наша текущая ситуация. Vous avez commandé dans le magasin DiffaTomati. Mais en fait, visuellement, et même sur la désignation, les questions diffantes sont beaucoup sur le rouge. Alors et toi? Et quelle est la Principale différence entre le RCD du rattéomate?

    Par instance, ci-dessous, vous pouvez voir deux photos - sur l'une d'elles uzo, et sur un autre diphawtomat. Pouvez-vous comprendre ce qui est quoi?


    Замечание, отличное от RCD du rattéomate? Après tout, les deux appareils:
    1) Sur le cas, il ya un bouton de test
    2) Les deux ne sont que deux ou quatre piles (Contrairement aux mitrailleuses pouvant être Calculées par 1,2,3,4 pôles)
    3) Le courant de fuite est spécifié sur les deux (mesurés en ma).

    Различие комментариев le difavtomat et l'uzo?

    Afin de , отличительная черта RCD du rattéomate , il est important de comprendre la différence Principale entre eux .
    RCO - Un dispositif d'arrêt protecteur, la tâche Principale de la RCD, la protection contre les fuites de courant. Ainsi, le "gèle" les mesures de courant Entrant et sortant et, au casofle dispositif voit une fuite, la chaîne s'ouvre.

    Le ratomate a une tâche plus complexe. Après tout, эта различная машина является дизъюнктурной схемой +.En conséquence, le diphawtomat comporte des caractéristiques des deux appareils. Par conséquent, afin de determiner rapidement que devant nous, Diffavtomat ou Uzo, привлекает внимание a la présence de signes de disjoncteurs - tels que le rattéomate, mais il sera absent du RCD.
    Par conséquent, возможно, является отличительным признаком RCD de la DIFAVTOMATA в соответствии с наличием класса declenchement. Общие льготы плюс к - la RCO ne repond que de fuir et ne protège pas contre le courant nominal.Et le disjoncteur de l'OMC (et la diphawtomat) protège parfaitement le câblage des обвинения излишков. Плюс, ле автоматизирует и выбирает различия, которые не делятся на классы декомпозиции.

    Cette caractéristique montre à quelle vitesse и комментарий le courant dépasse le courant, le disjoncteur répondra et disipe le circuit. La classe est toujours indiquée avant la valeur nominale de la machine. Par instance, le disjoncteur de ménage de la ligne de prize sera indiqué com C16, oùc est une classe et 16 est la valeur nominale de la machine, lorsque la machine est dépassée, la chaîne s'ouvrira.
    Cet indicateur n'est inhérent que par des commutateurs ou des diphants automatiques. À son tour, le disjoncteur diffère de la présence du bouton de test et des Designs caractéristiques de l'UZO, à savoir le courant de fuite.
    Dans ce cas, la valeur nominale de tout RCO sera désignée au format 25A - ce qui signifie 25 ampères.

    En conséquence, si nous voulons comprendre que devant nous: Uzo ou Difavtomat, la logique est la suivante:
    1. Nous excinons la présence du bouton de test.Si c'est le cas, alors nous sommes avec précision un uzo ou un difavtomat.
    2. Nous excinons la désignation de la valeur nominale de l'appareil:
    - Si vous voyez le type de type C25 or B16 - avant nous est un diphawtomat.
    - Маркировка в формате 25a или 40a, оформлена только на RCD.

    Difavtomat ou Uzo. Ce qui est mieux?

    Supposons que nous ayons содержит комментарий, определяющий visuellement quel appareil devant nous. Поза Mais la tâche suivante se.Quoi de mieux pour acheter un Uzo et une machine séparée ou prendre juste un diphawtomat? Afin de résoudre cette tâche, nous avons préparé un signe compare spécial pour vous.


    Si nous резюме, nous dirions begin:

    • Il vaut la peine de choisir un difavtomat - si vous avez un espace limité, ou si vous voulez que tout soit plus compact et net dans le bouclier.
    • Il vaut la peine de choisir une mitraillette Uzo + - si vous envisagez d'installer une UZO dans plusieurs contours différents, ou si vous n'avez pas de limits à la place dans le bouclier.

    Отправьте статью с предложением мне:

    Статьи похожие

    Welk type reststroomapparaat (RCD) moet u gebruiken voor bescherming?

    Reststroomapparaat (RCD)

    Het is niet helemaal duidelijk wanneer en door wie de eersteReststroom apparaat (RCD) werd ontwikkeld, maar het kwam zeker op de markt in de jaren 1950 en werd aanvankelijk gebruikt door sommrugón, vanneer, vanneer, gebruikt door sommrug, vanneer, лучшим образом van fase naar aarde in plaats van fase naar Neutraal.

    Welk type reststroomapparaat (RCD) moet u gebruiken voor bescherming

    Aardlekschakelaars worden tegenwoordig op grote schaal gebruikt in de wereld, в sommige gevallen - dit vereist, в andere gevallen - het gebruik ervan optioneel.

    Ik neem aan dat je het werkingsprincipe van het reststroomapparaat al kent, dus de nadruk zal liggen op de classificaties volgens Функции RCD и функции en aan de andere kant - golfvorm van aardlekstromen .

    De volgende apparaten zijn allemaal aardlekschakelaars, uitgerust met extra functions en functions, die kosteneffectieve oplossingen bieden voor verschillende toepassingen.

    Критерий I - Дополнительные функции и функции:

    1. Overblijvende stroomonderbreker (RCCB)
    2. Residuele stroomonderbreker met overbelastingsbeveiliging (RCBO)
    3. Аардлекшакелаар (ELCB)

    Критерии II - Golfvorm van gedetecteerde aardlekstromen: (подробнее)

    • Тип AC
    • Тип A (альтернативный вариант импульсной камеры с компонентами постоянного тока)
    • Тип A (импульсный, альтернативный синусоидальный сигнал до 1 кГц)
    • Тип F (для более частых установок)

    Дополнительное УЗО, тип: (подробнее)


    Overblijvende stroomonderbreker (RCCB)

    Dit apparaat is in wezen een Mechanische schakelaar met de reststroomuitschakelkarakteristiek verbonden.Dus eigenlijk zal het alleen het circuit breken wanneer er een lekstroom naar de aarde stroomt. De uitschakeltijd - это zodanig dat het risico voor het leven van de mens zo klein mogelijk is.

    Omdat RCCB's niet kunnen Detecteren of reagerenoverstromen of kortsluitingen, moeten ze in serie worden geschakeld met een overstroomapparaat zoals een zekering een MCB (Миниатюрный автоматический выключатель). Dit geeft de RCCB en de rest van het circuit de bescherming die nodig is om te reageren op overstroom of kortsluiting.

    RCCB's hebben meestal een storing en breekcapaciteit in de orde van grootte van 1 kA . Dit betekent dat ze zelf een fout van 1 kA kunnen verwerken als het een fout voor de aarde is.

    Overblijvende stroomonderbreker (RCCB)

    Voor overbelasting en lijn-tot-nul-kortsluiting, de bradingsregels vereisen andere apparaten om bescherming te bieden. Het apparaat dat wordt voor kortsluitbeveiliging kan de kortsluitingswaarde van de RCCB verbeteren wanneer ze samen werken.Hierdoor kan een RCCB worden beoordeeld op, bijvoorbeeld, 1000 A voor gebruik in circuit waarbij het feitelijke foutniveau hoger is dan 1000 A !

    Samengevat // RCCB bieden aardlekbeveiliging, echter aEen belangrijk punt om te onthouden wanneer u ze toepast, является другим, наиболее подходящим для слов, созданным в сочетании с правильным подходом к SCP.

    Ga terug naar Тип УЗО ↑

    Residuele stroomonderbreker met overbelastingsbeveiliging (RCBO)

    Это устройство для отдыха и MCB находится в эксплуатации.Фактически RCBO эквивалентен RCCB + MCB. De belangrijkste functies die een RCBO kan bieden zijn:

    1. Beveiliging tegen aardlekstromen
    2. Beveiliging tegen overbelasting en kortsluitstromen

    Лучшая модель RCBO's te gebruiken: om er een te gebruiken op elk circuit , omdat op deze manier, als én circuit een fout vertoont, dit de andere circuit niet zal beïnvloeden.

    Naarmate de prijs van deze apparaten daalt, является RCBO een Effectieve manier om levens en de installatie te beschermen.

    Residuele stroomonderbreker met overbelastingsbeveiliging (RCBO)

    Ga terug naar Тип УЗО ↑


    Аардлекшакелаар (ELCB)

    Dit soort reststroomapparaat работает в voldoen aan de eisen van de Industrie. Ze zijn geschikt voor driefasige circuit en hoge stroombelastingen. De reststroomdrempel en uitschakelvertraging is vaak instelbaar, waardoor selectiviteit tussen verschillende stroomonderbrekers mogelijk is.

    Aardlekrelais werken eigenlijk all in combinatie met een stroomonderbreker die het circuit opent in het geval van een aardlekschakelaar. Dat is waarom we het ELCB noemen - aardlekschakelaar.

    Fase en Neutrale Geleiders gaan door een toroïdale transformator , Creërend een magnetisch veld evenredig aan zijn stroom.

    В нормальных ситуациях вектором ван дестроминген нет. In geval van storing Detecteert de torustransformator de onbalans en stuurt een signal naar het relais en vergelijkt dit met de vooraf ingestelde drempelwaarde.Het uitgangscontact van het relais wordt ingeschakeld wanneer de foutdetectiewaarde hoger is dan de vooraf ingestelde drempelwaarde en langer duurt dan de vooraf ingestelde uitschakeltijdwaarde.

    Аардлекшакелаар

    Aardlekschakelaar kan word geclassificeerdvolgens IEC 62020 in het eerste geval is het relais geschikt voor het "bewaken" van het circuit en het verstrekken van informatie over de isolatie van het network. В het tweede geval is het relais geschikt om mensen te beschermen tegen het effect van elektrische schokgevaren.

    Volgens nieuw Bijlage M van IEC 60947-2 , moet de fabrikant van reststroomrelais de beschermingsprestaties voor de hele keten controleren en garanderen; samengesteld дверь тороидальный трансформатор + реле + независимый расцепитель + stroomonderbrekers !

    Bovendien kunnen ze alleen met een circuit worden gebruiktbreakers gecertificeerd door de fabrikant, die verantwoordelijk is voor de uitschakeltijd, rekening houdend met de hele keten van componententen. De apparaten volgens deze nieuwe standard word door de fabriek getest in de "gebruiksklaar" -configuratie en ze kunnen het werk van de installateur gemakkelijker maken.

    Ga terug naar Тип УЗО ↑


    Soorten golfvormen die zijn gedetecteerd door aardlekschakelaars en classificatie

    Residustroombeveiligingsinrichtingen worden van elkaar onderscheiden встретился с hun geschiktheid voor het Detecteren van verschillende vormen van reststroom.

    Hieronder staat een tabel met RCD-classificatie volgens de golfvorm van de aardlekstromen:

    • Тип AC - alleen gevoelig voor wisselstroom.
    • Тип A - gevoelig voor wisselstroom en / of pulsstroom met gelijkstroomcomponenten.
    • Тип A для обеспечения бесперебойной работы в режиме реального времени с синусоидальной синхронизацией с частотой 1.000 Гц, импульсным прямым подключением и прямым подключением к сети.
    • Тип F , соответствует номинальной частоте 50 Гц или 60 Гц zijnbestemd для установки с меньшей частотой reststromen en samengestelde resterende stromen die kunnen optreden.

    УЗО-классификация гольф-полей van de aardlekstromen

    AC-type aardlekschakelaars zijn geschikt voor all systemen waar gebruikers sinusvormige aardstroom hebben . Ze zijn niet gevoelig voor impulsieve lekkagestromen tot een piek van 250 A (8/20 golfvorm), zoals die welke kunnen optreden als gevolg van overlappende spanningsimpulsen op het net (bijvoorbeeld: schakelen van fluorescentielampenering.

    A-type aardlekschakelaars zijn niet gevoelig voor impulsstromen tot een piek van 250 A (8/20 golfvorm).

    Ze zijn bijzonder geschikt om te beschermensystemen waarbij de gebruikersapparatuur elektronische inrichtingen heeft voor het gelijkrichten van de stroom- of faseverlaging van een fysische grootheid (snelheidstemperatuurit gebruikersapparatuur elektronische inrichtingen heeft voor het gelijkrichten van de stroom- of faseverlaging van een fysische grootheid (snelheidstemperatuurit gebruikersapparatuur) (класс II есть, определение двери, vrij van fouten naar de aarde).

    Deze apparaten kunnen genereren een pulserende foutstroom met DC-component die de A type RCD kan herkennen .

    Naast het Detecteren van reststroomgolfvormen van type A, Aardlekbeveiligingstoestellen van het type B worden gebruikt om gelijkmatige gelijkstroomresten te Detecteren .

    Type B aardlekschakelaars worden aanbevolen voor gebruik met schijvenen invters voor het leveren van motoren voor pompen, liften, textielmachines, werktuigmachines enz., omdat zij een продолжить foutstroom herkennen met een lage rimpel. Uitschakelwaarden gedefinieerd до 2 кГц.

    Тип AC и A УЗО, установленное на IEC 61008/61009 . Тип B для aardlekschakelaars wordt hierin niet genoemdreferentienormen: международный стандарт, IEC 62423, в 2007 году разработан и определен для типа B aardlekschakelaars. Соответствует нормам, IEC 62423, общий язык соответствует стандартам IEC 61008-1 (для RCCB) и IEC 61009-1 (для RCD-блоков и RCBO), а также для УЗО типа B, которые используются в IEC 61008. / 9.

    Ga terug naar Тип УЗО ↑


    Extra twee soorten RCD

    Daarnaast zijn er twee soorten aardlekschakelaars volgens de golfvorm van de aardlekstromen:

    Type F aardlekschakelaars zijn voor belastingen met enkelfasige omvormers en soortgelijke apparatuur (Bv moderne wasmachines), в верхней части машины типа A. van een enkelfasige omvormer.

    Type F wordt gekenmerkt door een sterkemuniteit tegen ongewenste trippen ! Тип F aardlekschakelaars zijn niet gevoelig voor impulsiefstromen to een piek van 3,000 A (8/20 golfvorm). УЗО типа F оснащено современным электронным оборудованием в высококачественных установках, тип A aardlekschakelaars ze niet goed konden afdekken.

    Het corrigeertffectief, op een "officiële" manier, het проблема van ongewenste trippen met een niet-selectieve RCD !

    В IEC 61008-1 и IEC 61009-1 (RCD's voor housholder en vergelijkbare applications) allen type AC en A RCD's zijn gedekt, typen F en B worden niet genoemd.МЭК 62423 изд. 2 omvat zowel type F en B aardlekschakelaars en kan allen worden gebruikt in combinatie met IEC 61008-1 en IEC 61009-1.

    Momenteel, тип B + все слова, введенные в соответствии с DIN VDE 0664-100 , спецификация грузовых автомобилей в Дуитсланде.

    Net als reststroombeveiligingen van het type B, Type B + aardlekbeveiliging is geschikt voor gebruik in wisselstroomsystemen. Используется для типа B + reststroombeveiligingsapparatuur zijn gedefinieerd до 20 kHz и liggen binnen dit frequencybereik onder een uitschakelwaarde van 420 mA.

    Ga terug naar Тип УЗО ↑


    Samenvatting voor критерии: Typen golfvormen

    Samengevat, om het juiste type reststroomapparaat te kiezen, moeten twee verschillende aspecten worden overwogen:


    1. Het vereiste типа RCD-bescherming:

    Het type RCD-bescherming vereist

    2. Het тип foutstroomgolfvorm:

    Het тип foutstroomgolfvorm

    Ga terug naar Тип УЗО ↑

    Номер

    Verwante normen reststroomapparaten

    Соответствующий стандарт для RCD-producten zijn als volgt:

    • IEC 61008-1 -Resistente stroomonderbrekers zonder geïntegreerde overstroombeveiliging voor huishoudelijk en soortgelijk gebruik (RCCB's) - Algemene regels
    • IEC 61009-1 - Aardlekschakelaars met aardlekschakelaar met geïntegreerde overstroombeveiliging voor huishoudelijk en soortgelijk gebruik (RCBO's) - Algemene regels
    • IEC 60947-2 - Laagspanningsschakelaars en besturingsapparatuur - Stroomonderbrekers
      • Bijlage B , Stroomonderbrekers die resterende stroomapparaten bevatten
      • Bijlage M , aardlekrelais
    • МЭК 62423 изд.2 - Type F en type B aardlekschakelaars met en zonder geïntegreerde overstroombeveiliging voor huishoudelijk en soortgelijk gebruik
    • IEC 62020 - Elektrische toebehoren - Aardlekmonitoren voor huishoudelijk en soortgelijk gebruik (RCM's)
    • IEC / TR 60755 ed 2 - Algemene vereisten voor aardlekschakelaarstoestellen
    • IEC / TR 62350 - Leidraad voor het juiste gebruik van aardlekschakelaar (RCD's) voor huishoudelijk en soortgelijk gebruik

    Ga terug naar Тип УЗО ↑

    Ссылка // Beveiliging tegen aardfouten met reststroomapparaten door ABB

    «ДиффАвтомат» или Узо? Различия между двумя системами защиты

    При разработке схемы электроснабжения или капитальном ремонте электропроводки важно обеспечить надежную защиту от короткого замыкания в сети.Здесь возникает вопрос, что лучше использовать в каждом конкретном случае: УЗО или ДИФАВТОМАТ. Оба эти устройства относятся к защитным. Они повышают уровень безопасности и даже внешне похожи друг на друга, на первый взгляд разница минимальная. Поэтому разница в применении не так очевидна.

    Защитный роттомат в квартирном щите

    Многие просто не знают, какое из этих устройств установлено в квартирном щите, и не понимают, чем отличаются устройства, и как отличить одно от другого.Пока не происходит разводка, вопросов по замене УДО или как пользоваться роттоматом просто не существует.

    Определения

    RCO отключает нагрузку, когда значение дифференциального тока превышает допустимое (ГОСТ 31601.2.1-2012). Полное название на русском языке - это устройство защитного отключения, а английское сокращение RCD - Residual Current Device name. Несмотря на принятое среди электриков обозначение NEO, правильное название будет звучать как дифференциальный выключатель.Такое же название будет и на этикетке продукта.

    Это механическое устройство коммуникативного типа запускается путем изменения разности векторов между токами, возникающими от трансформатора, включенного в дифференциальные переключатели.

    Эти изменения происходят при прикосновении человека к токоведущим частям, а также в случае перегрева или возгорания из-за утечки тока. Устройства защитного отключения устанавливаются не только в системе электроснабжения, но и в некоторых бытовых приборах, которые используются в сырых помещениях, например, в определенных моделях фенов.

    Схема работы УДО

    Дифференциальный или автоматический дифференциальный выключатель имеет более широкие возможности по сравнению с дифференциальным выключателем. Он соединен между собой устройством защитного отключения и автоматическим выключателем (ГОСТ Р 51327.1-2010). Благодаря такому сочетанию дипаптомат защищает от воздействия электрического тока при утечке или контакте с токонесущими фрагментами, а также защищает от перегрузок и коротких замыканий с помощью пулемета.ДИФАВТОМАТ предотвращает возгорания, которые могут возникнуть при воспламенении изоляции из-за перегрева.

    Difference

    Основное назначение устройства для защитного отключения в контроле утечки тока, а также отслеживании поступления напряжения на электроприборы. При одновременном подключении всех приборов в сеть цепь с переключателем дифференциала не реагирует на перегрузки, а проводка горит.

    Даже при принудительном создании короткого замыкания путем соединения нуля и фаз дифференциальные переключатели не отключат напряжение.DiffAwtomat, где устройство защитного отключения и машина работают вместе, способен справиться со всеми этими проблемами.

    Только DIFAVTOMAT предотвратит короткое замыкание и перегрузку в сети. Дифференциальные переключатели такими функциями не обладают.

    Устройство DIFAVTOMATA

    Основные визуальные отличия УЗО от DIFAVTOMATOMATOM
    По внешнему виду сразу понятно, почему одно устройство называется УЗО, а второе не совсем простое.

    Корпуса в том и другом корпусе примерно одинаковые, есть переключатель, на каждое устройство нарисована схема, указаны конкретные параметры и указаны технические характеристики. Но при ближайшем рассмотрении видно, что все эти обозначения разные.

    Таким образом, можно перечислить основные отличия, по которым можно определить, что именно перед вами:

    • имя;
    • схема подключения;
    • минимальное текущее обозначение;
    • аббревиатура.

    Рассмотрим, как отличается защита по внешнему виду кузова. Название, аббревиатура и обозначения минимального тока
    Перед подключением выбранного устройства к сети внимательно изучите корпус. В большинстве случаев полное название защитного механизма находится на задней крышке.

    На лицевой стороне корпуса будет аббревиатура VD (для UDO) или AVTT (при работе с дифтоматом). В нашем случае это обозначения ВД1-63, то есть Дифференциал и переключатель АВТ32 -Tifafattomates.Разница в написании обозначений очевидна, диффузоры всегда называются разными.

    Различия в обозначении

    Лицевая сторона разная. Если на корпусе видна большая буква и цифры за ней, то это дифавтомат (у нас от 16), но если все буквы идут после цифры (32 А) - это УЗО. Эти числа указывают значение номинального тока в цепи.

    Значение номинального тока определяется исходя из мощности используемых электроприборов и сечения кабеля.Буква, стоящая перед номинальным током, указывает, какие расцепители (электромагнитные и тепловые) используются в сети.

    Если вы не понимаете, как отличить одно устройство от другого, нельзя рисковать и самостоятельно устанавливать защитные устройства. Вызовите квалифицированного электрика, который решит, где использовать дипаптомат, а где переключатель дифференциальный вместе с машиной.

    Схемы подключения

    Есть разница между подключением таких защитных устройств к сети, как и схемы самого устройства.В работе дифференциального переключателя и при использовании дифавтомата действуют разные, хотя и схожие принципы. Важно отличать их друг от друга.

    Схема дифференциального выключателя

    На чертеже с роттоматом будет присутствовать обозначение теплового расцепителя в виде полукруга с буквой «P», соединенного вместе. Этот релиз мгновенно реагирует на возникающую в сети перегрузку, и дипаптиметы отключают ток.По этому признаку можно выделить разные защитные механизмы.

    Схема на корпусе dipaptime

    Что лучше

    Невозможно выбрать между разными типами защитных устройств без учета индивидуальных характеристик сети. Ведь важно не только правильно подобрать параметры дифференциального выключателя или необходимые характеристики для работы с роттоматом, но и оценить, есть ли для них места в щите.

    Можно выбрать схему, где дифференциальные выключатели и автоматы будут действовать как отдельные элементы цепи, или же все же отдельно взять дифференциальный автомат. Хотя не всегда в щите есть место для размещения более громоздких схем, на пролете которых крепятся защитные конструкции. В этом случае предпочтительнее будет дифавтомат.

    Профессиональному электрику намного проще установить всего одно устройство, чем возиться сразу с несколькими. Кроме того, каждый дополнительный обрыв сети - это потеря мощности и возможная утечка тока.Поэтому специалисты чаще всего советуют использовать вместо УЗО дифференциальный автомат с пулеметом в комплексе.

    Но с другой стороны, с другой стороны будет дешевле, дифференциальный выключатель или автомат будет дешевле, чем покупать ДИФАВТОМАТ, когда устройство выходит из строя. При срабатывании дифференциального автомата причина сбоев сети затруднена. Ведь это устройство реагирует на любые критические изменения в работе электропроводки и приборов.

    А при срабатывании схемы, в которой используется переключатель дифференциал и автомат по отдельности, такой проблемы не существует.Дифференциальные переключатели регистрируют утечку тока, а скачок напряжения автомат. Следовательно, становится намного проще найти источник, вызывающий проблемы с подачей электроэнергии. Это особенно необходимо, если к сети подключено несколько разных электроприборов.

    Сегодня, когда количество используемых в быту электроприборов постоянно растет, отследить уровень общей мощности не всегда возможно. Если установлен полный роттомат для группы электромадера, при увеличении нагрузки потребуется его замена целиком.Если используется связка из переключателя и автомата, то достаточно будет выбрать новый Узо с желаемыми характеристиками.

    Если вам необходимо защитить электропроводку от перебоев в сети, вызванных работой какого-либо конкретного электроприбора большой мощности, имеет смысл установить дифференциальный автомат только на этой территории.

    Главное подобрать параметры прибора так, чтобы они четко отслеживали работу того или иного агрегата, например, стиральной машины или бойлера.

    Общий роттомат для группы электроприборов

    В случае аварии, когда защитные устройства выходят из строя или требуется замена УЗО, возможно подключение машины перемычкой без дифференциального выключателя. Таким образом, электроснабжение дома будет восстановлено. Если загрязнения вышли из строя, помещение будет обесточено до замены защитного устройства.

    Стоимость комплекта с дифференциальным выключателем и пулеметом будет выше, чем при использовании дифференциальных материалов.По качеству импортные копии надежнее. Хотя бытовые устройства тоже работают хорошо, но проигрывают по такой важной характеристике, как время отклика, и оказываются сильнее механически поврежденных.

    Есть модели, в которых есть индикаторы, показывающие, когда дифференциальные токи спровоцировали срабатывание устройства. С такой защитной схемой можно определить причину аварийного отключения в сети.

    При ремонте электропроводки в квартире или доме можно использовать разные схемы подключения групп электроприборов.Все зависит от назначения конкретной сетевой линии, а также мощности установленных на ней приборов.

    Почему вырубается счетчик при использовании новых защитных устройств

    Электромонтаж в старых квартирах и домах проводился с учетом требований, которые сегодня не актуальны. Поэтому часто бывают ситуации, когда машины подобраны правильно, хозяева знают, где использовать переключатель дифференциала с машиной, а где с одним дифатоматом, а свет все равно гаснет.Причин подобного явления несколько:

    • использование в электропроводке старых алюминиевых кабелей, которые, в отличие от медных, эксплуатируются на пределе своих возможностей;
    • некачественный монтаж новой проводки.

    Следовательно, необходимо не просто использовать дифференциальное передаточное отношение или переключатель, но и отслеживать работу всей сети.

    Что лучше. Видео

    Напоследок определитесь с выбором дипаптайма или Узо поможет это видео.Вот основные достоинства и недостатки каждого из них.

    Прежде чем выбирать между той или иной защитой, важно продумать, как и что защитить помещение, чтобы обеспечить. Использование одного УЗО не защитит от резких скачков напряжения, но защитит ток от утечки. Разные дела справятся с любыми проблемами в сети, но применять их лучше не для группы, а для отдельного мощного юнита.

    ВД 63 1 Диф или Узо как отличить По внешним признакам и по проверке.Подбирайте надежное устройство для защиты от токов утечки в доме и квартире. Чем отличается УЗО от раттомата, что из них выбрать, для чего нужен Узо или дифференциал автомат и многое другое читайте в статье.

    Основное различие между двумя устройствами заключается в их функциональности. Устройство защитного отключения - это электроустройство, предназначенное для защиты человека от поражения электрическим током, вызванного утечками в сети.Кроме того, контролирует параметры бытовых электросетей. Узо. Не размыкает электрическую цепь при перегрузках и коротких замыканиях.

    Дифференциал автомат - коммутационное устройство, совмещающее в себе функции Uzo. и автоматический выключатель, т.е. усиленная защита от коротких замыканий.

    Рис. 1. Основное визуальное отличие автоматических защитных выключателей

    Отличия выключателя от дифференциала.автомат

    Внешне устройства практически идентичны. Его сможет отличить даже начинающий электрик. Неправильный выбор устройства может привести не только к некорректной работе электроприборов, но и возникновению аварийных ситуаций. Есть несколько пунктов, по которым вы должны найти отличие УЗО от AVDT.

    1. Функциональность. Узо. Срабатывает, если в цепи появляется ток утечки, т.е. отключение происходит только после прикосновения человека к поврежденному оборудованию.Уставка отключает распределительную сеть при неисправностях раньше, чем электродвигатели повлияют на кузов.
      Дифференциальный выключатель - В дополнение ко всем перечисленным функциям отключает линии при перегрузках и коротких замыканиях.
      Защитное устройство отключения - индикатор неисправности сети, который фиксирует утечку.
    2. Визуальные отличия. На боковой или лицевой стороне изделия Ведущие производители электротехники, как правило, указывают тип электроприбора (WD. или УЗО).
    3. Маркировка. Если в обозначении устройства перед значением номинального тока (типом избирательной характеристики) стоит латинская буква b, c, d, то это означает, что вы дифавтомат. ИН Узо. Укажите только номинальный ток.

      Важно: технически не предусмотрено для изготовления диффузоров номиналом выше 63 А. Если ток записывается в ток 80 или 100 А, то это однозначно УЗО.

    4. Электрические схемы, указанные на корпусе и паспорте, указывают принцип защиты. Чертеж дифференциального трансформатора (овальный прямоугольник) теплового и электромагнитного расцепителя говорит о том, что перед покупателем diffAwtomat.
    5. Геометрические размеры. Оба типа электрооборудования - модульные, т.е. габариты единые. Не верьте мнению, что дифавтомат имеет большую ширину. Современные выпуски имеют минимальные размеры, за счет чего без проблем помещаются в стандартные коробки (2 модуля для сетей 220 В, 4 модуля для сети 380 В).

    В видеоролике подробно рассказывается, как выбрать электроприбор для защиты дома от токов утечки, подробно описаны схемы подключения и этапы установки электрического щита.

    УЗО или ДИФАВТОМАТ? Что лучше выбрать?

    Нюансы эксплуатации

    Ценовая политика обоих типов устройств неоднозначна. Стоимость Узо. На выше аналогичной дифференциальной машины одного производителя. Это связано с обеспечением надежности и ремонтопригодности устройств.При автоматическом выключателе и УЗО, при замене обычно одно изделие. В случае диффузионного выключателя иначе: вышедшая из строя электрозащита ремонту не подлежит - требуется полная замена узла. Электромонтажная практика показывает, что ломаются чаще diffAvtomati Ввиду некачественной электроэнергии, недостаточной реконструкции распределительных электрических сетей и электрооборудования на подстанциях.

    При выходе из строя устройства защитного отключения возможно временно восстановить электроснабжение объекта (квартиры, при обеспечении обесточивания поврежденной линии) включением автоматического выключателя, находящегося в электрической цепи перед ним.В случае установки dIFAVTOMATA, потребуется установка хорошего электрического изделия.

    Выключатель Differly Предпочтительно устанавливать в домах и квартирах, где это редко встречается с электроснабжением. Устройство защитного отключения в сочетании с автоматическими выключателями обеспечивает надежную защиту с минимальными финансовыми вложениями.

    Чем отличается УЗО от автомат по электрике

    Отечественные производители выпускают продукцию с достаточными характеристиками.Но уступает зарубежным по времени отклика, надежности отдельных элементов и качеству используемых материалов. Для экономически целесообразного электроснабжения дома с многоуровневой защитой можно комбинировать вытяжные электрические устройства разных производителей. Входной Узо. на 300 и 100 мА отечественного производства, а загрузка нагрузки осуществляется через устройства ABB, Siemens, Schneider-Electric и аналогичные токи утечки 10 и 30 мА.

    Важно: Когда срабатывает dipaptime, труднее определить причину отключения.Будь то перегрузка или утечка тока, чтобы найти неисправность, вам необходимо завершить нагрузку и подключить электрические приборы к сети. Некоторые производители предоставляют устройства для индикаторов срабатывания дифрелева, что упрощает поиск поломки.

    Для каждого объекта электроснабжения комплект электробатики подбирается индивидуально, исходя из состояния электропроводки, типа реконструкции сетей, нагрузки и типа потребителей (электроприборов), финансовых возможностей.

    Рис. 2. Разница по схеме, обозначенной на корпусе

    В чем разница между ABB Fh302 и F202

    Устройства защитного отключения - биполярные, рассчитаны на использование в сетях 230 В. Номинальные токи утечки такие же - от 16 до 300 мА. Отличие заключается в отключающей способности образцов.

    Серия Fh302 (HOME) предназначена для установки в квартирах и частных домах, имеет более упрощенную конструкцию и ток поворота 6000 А.

    Рис. 3. Лицевая панель Электроприборы серии Fh302

    F202 - усовершенствованные модели, с отключающей способностью 10000а, конструктивно более надежные. Выполнен с дополнительным зажимом для крепления шины, что позволяет беспрепятственно подключать несколько отходящих линий на полюс.

    Рис. 4. Общий вид F202

    Для влажных помещений (санузлы, санузлы, бани и т. Д.) И детских комнат необходимо использовать Узо. F202 на 10mA, т.к. только эта линия обеспечит необходимую скорость защиты при появлении токов утечки.

    Технические отличия электронного и электромеханического УЗО

    По принципу действия Узо. Мы делимся на два типа: электромеханические и электронные. Эффективность защиты и работоспособность не зависит от типа.

    Электронные устройства выполняют свою функцию при наличии напряжения в сети, т.е. для срабатывания защиты в электронную схему должен быть включен неисправный электроприбор. Основной элемент работы - это электронная зарядка с усилителем, для которой напряжение от внешней сети составляет 220 В.Т.е. прибор не исправляет неисправности при отключении электроприборов.

    Электромеханические изделия способны фиксировать ток утечки независимо от наличия напряжения в электросети. «Сердце» устройства - дифференциальный трансформатор. Когда протекает ток утечки, через который во вторичную обмотку подается напряжение, и поляризованное реле приводит в действие механизм защиты.

    Как избежать покупки «неправильного» УЗО?

    Чтобы узнать , как отличить VD1 63 DiP или Uzo Визуально, нужно обратить внимание на схему, изображенную на корпусе.На электромеханических образцах вторичная обмотка дифференциального реле напрямую подключена к реле. Перемычек от внешней сети нет.

    Электронный Узо. Оборудован схемой с платой электронного усилителя (в виде треугольника).

    Для точной проверки приборов в домашних условиях требуется аккумулятор (или аккумулятор) на 1,5..9В, очевидно заряженный. Узо. Необходимо установить «Включено». Подключите две проводки к клеммам электроприбора, затем к полюсам аккумулятора.При отсутствии изменений полярность следует менять.

    Если защитное устройство электромеханическое, то при протекании электрического потока во вторичной цепи фиксируется скачок, на который срабатывает реле и выключает устройство. Отсутствие реакции на подключение аккума говорит о том, что Uzo. Электронный и не работает без внешнего напряжения.

    Не менее эффективный метод - использование постоянного магнита. Если подержать предмет возле передней части корпуса, включенное устройство будет работать, если оно электромагнитное.

    Для потребителя важно определить, какой тип устройства ему необходим. Отсутствие нагрузки на сеть может быть по нескольким причинам: выход из строя сети внешнего электроснабжения, ремонтные работы на линии. Причиной также может быть охлаждение нулевого провода в щите. При этом защитный аппарат электронного типа не реагирует на неисправность: электроприборы не работают, но питание фазного провода не пропадает. Именно в этом случае возникает вероятность возникновения аварийных ситуаций: при проверке изоляции, например, на котле, фаза выпадает на корпус.И при случайном прикосновении к человеку начинает течь ток утечки. В данном случае Узо. Не работает в виду отсутствия нормального блока питания.

    При наблюдении частых скачков напряжения в сети дифференциал Трансформатор подвергается быстрому износу и выходу из строя. Разорвавшаяся плата с усилителем является причиной поражения электрическим током со всеми вытекающими трагическими последствиями. На момент покупки Узо . Электронный тип должен регулярно проверяться образцом.Еженедельные проверки помогут сохранить защитные функции сети.

    Разница между Uzo типа A и AC

    По семейству дифференциальные Устройства защиты от тока утечки делятся на два типа. В бытовых сетях переменного тока при напряжении 230 В не всегда возникает переменный ток. Он может быть постоянным и пульсирующим в зависимости от характера повреждения линий.

    Электрооборудование типа

    переменного тока реагирует на нагрузки переменного тока, возникающие в цепях первичных электроприборов: стиральных машин, резервуаров для воды и т. Д.или с фазовым пробоем на теле.

    Устройство защитного отключения типа А реагирует на постоянный и переменный пульсирующий ток. Это дает более высокую чувствительность к изменению рабочих параметров устройства.

    Постоянная пульсация Утечка разговора Возникает в электроприборах, где в электрических цепях есть вторичные цепи (микроволновые печи, светодиодные лампы и другая электротехника с импульсными источниками питания и электронными элементами управления).Если вторичный переключатель поврежден, возникает импульсная утечка постоянного тока.

    Узо. Типа и стоимость минимум в 2 раза дороже. Поэтому целесообразность их покупки должна быть обоснована.

    Важно: Согласно действующему Пуэ (п. 7.1.78 7-е изд.) Для бытовых потребителей возможна установка аппаратов защиты с маркировкой А.

    В зависимости от характера действия, в зависимости от характера действия, имеют соответствующую маркировку на корпусе: буквенное обозначение и эмблему в виде синусоид.

    В электротехнике подавляющее большинство защитных процессов обеспечивается устройствами защитного отключения или дифференциальными автоматами. Все эти устройства успешно выполняют защитную функцию. Чтобы правильно использовать данные устройства, необходимо хорошо представить, чем RCO отличается от машины.

    Отличия дифференциальной машины от Узо

    Несмотря на общее сходство, есть некоторые различия в функциях каждого устройства.

    Основное назначение всех УзО - защита от поражения электрическим током в случае выхода из строя приборов и оборудования. Эти же устройства защищают и при прикосновении к токоведущим частям. Кроме того, предотвращается возможное возгорание проводки из-за токов утечки и замыканий на землю.

    Устройство защитного отключения не может защитить от короткого замыкания. Для этого совместно с УЗО используются автоматические выключатели.

    Особенность пулемета - сочетание функций УДО и обычного выключателя.То есть обеспечивается защита не только от токов утечки, но и от коротких замыканий. Использование каждого защитного средства, прежде всего, зависит от условий их применения.

    Выбирал между УЗО и дифференциалом машины

    Использование того или иного средства защиты зависит от ряда причин:

    • Наличие свободного места в электрощите. Для DIF. Его машина нужна гораздо меньше, чем для Узо и выключателя.
    • Цель защиты определяет и выбирает устройство. Для любого отдельного устройства вы можете использовать только дифференциальный автоматический. При работе с групповой нагрузкой предпочтительнее применять устройство защитного отключения.
    • Качество продукции. Качество отдельных приборов - Узо и выключателя значительно выше, чем у дифференциального автомата, объединяющего два устройства.
    • При ремонте и замене оборудования УЗО имеет свои преимущества перед дифференциальным автоматом.В случае поломки его нужно менять полностью, тогда как в первом случае идет замена какого-то одного устройства. Здесь играет финансовая сторона.

    Есть другие индикаторы для выбора того или иного инструмента. Однако при решении вопроса, чем отличается РКО от машины, необходимо, прежде всего, руководствоваться технико-экономическими условиями использования данных из защиты.

    В электропроводке в любой момент могут произойти различные поломки электроприборов.Для снижения риска поражения электрическим током бытовые защитные устройства выполняют различные функции.

    Автоматический выключатель, дипптайм и узо в комплексе повышают электробезопасность, быстро отключают возникающие аварии, спасают людей от. Однако у них есть серьезные отличия в работе и дизайне.

    Для их анализа сначала рассмотрим виды возможных неисправностей в электросети, устраняющие эти устройства. Они могут проявить себя:

    1.Короткое замыкание, возникающее при снижении сопротивления электрической нагрузки до очень малых значений из-за шунтирования металлических цепей напряжений;

    2. провода перегрузки. Современные мощные электроприборы вызывают большие токи, создавая в некачественной проводке повышенный нагрев токоведущей печени. При этом изоляция перегревается и стареет, теряя диэлектрические свойства;

    3. Появление токов утечки, возникающих из-за нарушения изоляции через случайно образованные цепи на земле.

    Обнаружить ситуацию с появлением неисправностей могут:

      старая алюминиевая проводка, проложенная десятилетия назад по устаревшим технологиям. Уже давно эксплуатируется на пределе своих возможностей при питании современных электроприборов;

      Рельефная установка и использование притертых защитных устройств даже в новой электрической цепи.

    Для упрощения объяснения различий в защитных устройствах мы будем рассматривать только те устройства, которые предназначены для однофазной сети, для трехфазных структур работают полностью аналогично по одним и тем же законам.

    Отличия устройств защиты по назначению

    Автоматический выключатель

    Промышленность выпускает множество его разновидностей. Они предназначены для устранения первых двух видов отмеченных неисправностей. Для этого в их конструкциях установлены:

      высокоскоростная катушка электромагнитного отключения, исключающая токи короткого замыкания и система гашения образовавшейся электрической дуги;

      тепловой разряд на основе теплового расцепителя на биметаллической пластине, исключающий возникающие перекрытия внутри электрических цепей.


    Защитный автомат для жилых домов включен в однофазный провод и контролирует только токи, проходящие по нему. Совершенно не реагирует на возникающие токи утечек.

    Устройство защитного отключения

    Узо в двухпроводной схеме подключается по двум проводам: фаза и ноль. Он постоянно сравнивает циркулирующие в них токи и вычисляет их разность.

    Когда ток, выходящий из нулевого проводника, соответствует величине входящего фазного провода, Узо не отключает цепь, позволяет ей работать.В случае небольших отклонений этих значений, не влияющих на безопасность людей, устройство защитного отключения также не блокирует подачу питания.

    RCDo снимает напряжение с помощью подходящих к нему проводов в случае, когда утечка опасного значения происходит внутри контролируемой цепи, что может нанести вред здоровью человека или работающему электрическому оборудованию. Для этого устройство защитного отключения настроено на срабатывание при достижении разности токов.

    Таким образом исключаются ложные срабатывания и создаются возможности для надежной работы защиты по устранению токов утечки.

    Однако в самой конструкции этого устройства нет защиты от возможных коротких замыканий и даже перегрузок в управляемой схеме. Это объясняет тот факт, что сам ННЦН нуждается в защите от этих факторов.

    Устройство защитного отключения всегда последовательно подключается к цепи с автоматическим выключателем.

    Дифференциал автоматический

    Его устройство сложнее, чем у выключателя или УЗО. При работе устраняет все три типа неисправностей (КЗ, перегрузка, утечка), которые могут возникнуть в электропроводке. ДИФАВТОМАТ имеет в своей конструкции электромагнитный и тепловой расцепители, защищающие встроенное УЗО.

    Дифференциальный автомат состоит из одного модуля, имеет совмещенные функции выключателя и устройства защитного отключения.

    Учитывая все вышесказанное, можно сделать вывод, что сравнивать между собой характеристики следует только двух конструкций:

      автомат дифференциальный;

      блок защиты от Узо с автоматическим выключателем.

    Будет технически оправдано и правильно.

    Различия по производственной деятельности

    Габариты.

    Современная модульная конструкция устройств с возможностью их крепления на DIN-рейку значительно сокращает место, необходимое для их установки в квартире или на панели этажа. Но, даже такой прием не всегда устраняет нехватку места для комплектации электропроводки новыми защитными устройствами. УЗО с автоматическим выключателем выполнено в автономных корпусах и смонтировано в двух отдельных модулях, а дифавтомат - всего в одном.

    Это всегда учитывается при создании проекта электромонтажных работ в новых домах и выборе щитов даже с учетом небольшого запаса внутреннего пространства для дальнейшей доработки схемы. Но при реконструкции проводки или мелком ремонте помещения из плит не всегда задействованы, и недостаток места в них может стать проблемой.

    Выполняемые задачи

    На первый взгляд схема с автоматическим выключателем и DIFAVTOMAT решают одни и те же вопросы.Но мы постараемся их уточнить.

    Допустим, на кухне установлен блок из нескольких розеток для питания различных приборов разной мощности: посудомоечная машина, холодильник, электрочайник, микроволновая печь ... они включаются произвольно и создают нагрузку случайной величины. В определенных ситуациях мощность нескольких работающих приборов может превышать номинальное значение защиты и для них будет создаваться обзор по току.

    Установленный дифавтомат придется поменять на более мощный.При использовании УЗО достаточно замены выключателя на более дешевый.

    Когда необходимо защитить одно из электрических устройств, подключенных по отдельной выделенной линии, лучше использовать дифференциальный автомат. Его просто нужно подбирать по характеристикам конкретного потребителя.

    Монтажные работы

    Большие различия в креплении на DIN-рейку одного или двух модулей. Но при подключении проводов объем работы становится больше.

    Если дифавтомат и УЗО врезаются в провода фазы и нуля, то потребуется автоматический выключатель в качестве перемычек для подключения к фазному проводу последовательно с УЗО. В некоторых случаях это может усложнить сборку схемы.

    Качество и надежность

    Среди деталей электротехники существует определенное мнение, что долговечность и эффективность защиты зависят не только от заводской сборки их производителя, но и от сложности конструктивного исполнения, количества деталей. включены в дизайн, настройку и доводку своих технологий.

    ДИФАВТОМАТ более сложный, требует большего количества операций по настройке взаимодействия деталей и на этом элементе можно немного воспроизвести конструкции УЗО того же производителя.

    Однако применять этот прием ко всем устройствам, мягко говоря, не совсем правильно, хотя многие электрики этим злоупотребляют. Это довольно спорное утверждение и не всегда подтверждается на практике.

    Ремонтопригодность и замена

    Поломка может произойти в любом защитном устройстве.Если его не удастся снять на место, необходимо будет приобрести новое устройство.

    Покупка ратомата дороже. В случае работы Узо с автоматическим выключателем одно из устройств останется целым и не потребует замены. А это значительная экономия.


    При выходе из строя какого-либо защитного устройства через него отключаются потребители. В случае неисправности UDO его цепи можно временно закрыть и подать питание через автоматический выключатель.Но когда дифавтомат неисправен, значит, работать он не будет. Надо будет поменять новый или на какое-то время поставить выключатель.

    Условия работы в разных ситуациях

    Схема управления токами утечки в Узо и дифференциальном автомате может быть выполнена на другой элементарной базе данных с использованием: конструкции электромеханического реле

      , не требующего дополнительного источника питания для логической работы;

      электронные или микропроцессорные технологии, которым требуется источник питания и стабилизированное напряжение от него.

    В нормальном состоянии соответствующие цепи напряжения работают одинаково. Но, необходимо наличие неисправностей на схеме, например, перерезать контакт одного из проводов, например нулевой, так как они сразу будут видны. Они лучше и надежнее работают по устаревшей двухпроводной схеме.

    Определение причины отключения защиты

    После срабатывания RCO сразу видно, что в схеме возникли токи утечки и необходимо проверить сопротивление изоляции защищаемой зоны.

    Когда доработали автоматический выключатель, то причина кроется в перегрузке цепи или коротком замыкании.

    Но после отключения дифференциальной машины большинству моделей придется искать причину снятия напряжения на них и разбираться как с сопротивлением изоляции электропроводки, так и с нагрузками, создаваемыми внутри цепи. Сразу установить причину невозможно.

    Однако теперь можно использовать дорогостоящие конструкции диффузоров с индикаторами срабатывания защиты определенного типа.

    Различия в маркировке на корпусе

    Несмотря на одинаковый внешний вид УЗО и ДИФАВТОМАТА (идентичный корпус, кнопка «тест», рычаг ручного переключения, аналогичные клеммы для монтажа проводов), достаточно разобраться с ними. их по схемам и надписям, выполненным на лицевой стороне.


    На знаках прибора всегда указываются номинальные значения его нагрузки и контролируемого тока утечки, рабочее напряжение в проводке, внутреннее соединение элементов.


    В обоих устройствах на схемах показан дифференциальный трансформатор тока и цепи, с помощью которых он управляет. Устройство защитного отключения не имеет токовой защиты автоматического выключателя, и они не отображаются. И на случае дифавтомата они показаны.


    Инструменты отечественных производителей размечены, чтобы покупатель мог легко ориентироваться в выбранных моделях. Справа на корпусах на видном месте находится надпись «ДИФАВТОМАТ».Маркировка «УЗО» происходит на задней стенке.


    Обозначение «VD» на табличке сообщает о том, что перед нами дифференциальный выключатель (собственное техническое название), который реагирует исключительно на токи утечки и не защищает от токового и непрерывного перекрытия. У них нет УЗО.

    Надпись «AVDT» (автоматический переключатель дифференциального тока) Начинается с буквы «A» и подчеркивает наличие функций автоматического выключателя. Таким образом обозначается дифатомат в технической документации.

    Все электроприборы отличаются друг от друга, но устройства могут выполнять схожие функции. Сегодня мы обсудим перья и узо, в чем разница и каков их принцип работы. Предварительно рассмотрите вопрос, который представляет каждое из своих этих устройств.

    Непростыми словами, это устройство защищенного отключения, устанавливаемое в квартирах и в местах с риском резкого изменения электрического напряжения. К преимуществам и функциям этого устройства можно отнести способность распознавать разницу и силу тока.В случае, когда происходит увеличение тока, проходящего через устройство, система просто размыкает сеть, что позволяет прекратить замыкание, как следствие возникновения опасности возгорания или поражения электрическим током. Часто это устройство состоит из нескольких элементов, каждый из которых отвечает за определенную функцию.

    Дифференциальный выключатель имеет существенное отличие от Узо, но у них аналогичная задача. Итак, это устройство представляет собой соединение Узо и обычной машины к одному.Это оборудование используется для возможного предупреждения об утечке электричества, предотвращения короткого замыкания и перегрузки сети.

    Дифференциальный выключатель

    Это устройство содержит тепловую и модульную защиту, что обеспечивает максимальную комплексную защиту от всех возможных неисправностей.

    Отвечая на вопрос, чем отличается УЗО от ратомата, важно выделить, что первое устройство выполняет защитную задачу, только при наличии утечки напряжения с проводки.Такое оборудование может отключать питание непосредственно в момент возникновения опасности и короткого замыкания. По исполнению устройство играет роль силового реле в цепи электричества.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
