Виды проводников электрического тока: Виды проводников электрического тока и что относится к хорошим и плохим проводникам

Содержание

что это такое, определение, особенности, примеры

В этой статье мы рассмотрим базовое понятие в низковольтных электроустановках, а именно термин «проводник». Данный термин постоянно путают, например, со словом «провод». Но провод — это лишь один из видов проводников.

Что такое проводник?

Проводник (conductor) — проводящая часть, предназначенная для проведения электрического тока определенного значения (согласно ГОСТ 30331.1-2013 [1]).

Особенности.

Грамотно некоторые особенности термина «проводник» описал в своей книге [2] Ю.В. Харечко:

« Термин «проводник» используют в нормативной и правовой документации для вычленения из всего многообразия проводящих частей тех, которые изначально предназначены для проведения электрического тока в каких-либо электрических цепях электроустановок или электрооборудования. Помимо качественной характеристики проводника, указывающей на его способность проводить электрический ток, каждый проводник имеет количественную характеристику – значение электрического тока, который он может проводить длительное время в нормальных условиях. Последнюю характеристику называют допустимым длительным током проводника (реже – номинальным током проводника). »

[2]

Примеры.

Харечко Ю.В. также в своей книге [2] привел примеры того, что относится к проводникам:

« К проводникам, прежде всего, относят жилы проводов и кабелей, из которых выполнены стационарные электропроводки в электроустановке здания, жилы гибких проводов и кабелей, используемых для подключения переносного и передвижного электрооборудования к стационарным электропроводкам, различные шины, применяемые в низковольтных распределительных устройствах и шинопроводах, а также другие проводящие части, выполняющие функции проводников. »

[2]
Жилы кабеля — как пример проводников

Разновидности проводников в электроустановках зданий.

Ю.В. Харечко в своей книге [2] на основе ГОСТ 30331.1-2013 [1] пишет:

« В электроустановках зданий применяют проводники различного назначения. Для обеспечения электрооборудования электрической энергией в электрических цепях переменного тока используют фазные проводники, нейтральные проводники и PEN-проводники, а в электрических цепях постоянного тока – полюсные проводники, средние проводники и PEM-проводники. Защитные проводники, включая защитные заземляющие проводники и защитные проводники уравнивания потенциалов, а также PEN-, PEM- и PEL-проводники применяют в электроустановках зданий для защиты человека и животных от поражения электрическим током. »

[2]

« В нормальных условиях линейные (фазные и полюсные) проводники, нейтральный и средний проводники находятся под напряжением. Поэтому они являются токоведущими проводниками. PEN-, PEM- и PEL-проводники не рассматривают в качестве токоведущих проводников. Однако в нормальных условиях PEN-, PEM- и PEL-проводники так же, как линейные, нейтральные и средние проводники, проводят электрические токи. Поэтому перечисленные проводники являются токопроводящими проводниками, которые учитывают при указании общего числа проводников в электрической цепи, сети или системе. Защитные проводники PE не предназначены для проведения электрических токов в нормальных условиях. Их не указывают в общем числе проводников. »

[2]
  1. ГОСТ 30331.1-2013
  2. Харечко Ю.В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 1// Приложение к журналу «Библиотека инженера по охране труда». – 2011. – № 3. – 160 c.

Самые лучшие проводники тока

Все вещества разделяются относительно способности проводить электроэнергию на три большие группы: проводники, диэлектрики и полупроводники. К группе проводящих электроток материалов относят металлы и их соединения, соли, щелочи и углерод. Диэлектрики не обладают пропускной способностью: это бумага, фарфор, керамика, сухое дерево. В полупроводниках способность пропускать заряженные частицы возможна только при определенных условиях, к примеру, при нагреве. Известные полупроводники: бор, олово, углерод, йод.

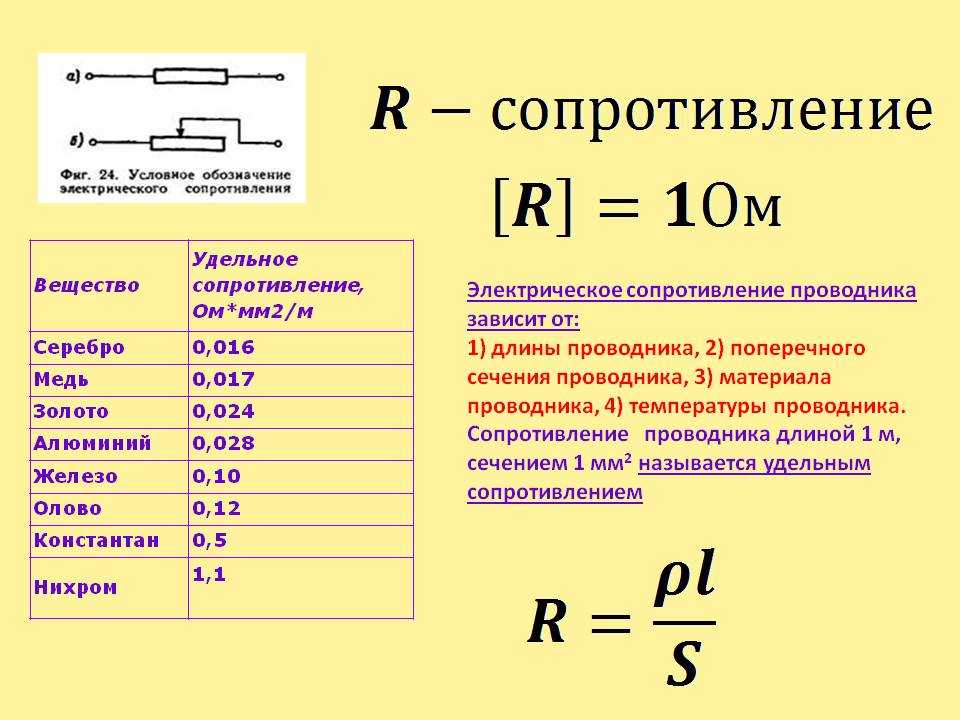

Что такое проводимость?

Степень электропроводности материала рассчитывается на основе физической величины – проводимости. Эта величина обратно пропорциональна величине сопротивления, обозначается сименс (См). Удельная проводимость: величина, которая определяет меру способности материала пропускать ток. Таким образом определяется самый электропроводный металл, при расчетах используют высокоточное электронное оборудование: микроомметры.Электронная проводимость относится к металлам, ионная – к электролитам: солям, щелочам и кислотам.

Известные проводники: свойства

Металлы – самые лучшие проводники. Характеристика связана с наличием в их составе свободных электронов, при воздействии электромагнитных сил образующих направленный электроток. Способностью свободно пропускать ток обладают только металлы в чистом виде. В случае добавления в их состав других веществ эта способность снижается. Топ лучших проводников давно определен.

Серебро

Самый известный представитель проводников, но из-за его высокой стоимости металл редко применяется в качестве проводника для оснащения приборов. В некоторых случаях применение серебра бывает оправданным. Серебряное напыление наносят на контактные группы дорогостоящих приборов, напыление предохраняет их от окисления.

Золото

Драгоценный металл также наделен свойствами проводимости, но его стоимость позволяет использовать золото только в крайних случаях. Золото напыляют на печатные платы, применяют в медицинском и космическом оборудовании.

Медь

Хороший проводник, материал стоит гораздо дешевле серебра и золота, поэтому применяется повсеместно. Медь идет на изготовление проводов, сердечники электрических магнитов обматывают медной проволокой. Медь хорошо припаивается, поэтому металл применяется, когда требуется сделать много соединений.

Алюминий

Материал также часто используется в конструкции механизмов, но имеет недостаток. Алюминий образовывает электрически стойкую поверхность оксида, которая может привести к перегреву оборудования и его возгоранию. Эту особенность можно исключить, если выполнить дополнительную защиту проводов. К примеру, алюминий применяется при подключении телефонных кабелей, которые дополнительно защищают стальными кожухами.

Сталь и латунь

Металлы также относятся к группе проводников. Сталь – негибкий металл, поэтому используется в оснащении установок только в качестве крупных конструкций: щитов или коробов. Латунь также относится к электропроводникам, но свойства электропроводности у латуни хуже, чем у стали. Латунь дешевле стали.

Сфера применения

Свойство электропроводности применяется повсеместно. В сельском хозяйстве этот показатель способствует улучшению плодородия земель. Показатель служит основой для проверки качества воды, ее сравнения с эталоном. В промышленности на свойстве проводимости базируется механизм создания гальванических ванн: основы для нанесения на поверхности установок защитных покрытий.Технология определения проводимости способствует точному определению содержания растворенных твердых веществ в средах.

Что такое электрический проводник? Определение и типы электрических проводников

Определение: Проводник – это тип металла, по которому протекает электрический ток. Электрический проводник обычно состоит из металлов, таких как медь, алюминий и их сплавы. В электрическом проводнике электрические заряды перемещаются от атома к атому, когда к ним приложена разность потенциалов. Электрические проводники используются в виде проволоки. Выбор проводника может быть принят во внимание с учетом различных факторов, таких как предел прочности при растяжении, усталостная прочность, потери в коронном разряде, местные условия и стоимость.

Электрический проводник, который используется для передачи энергии, обычно многожильный. Многожильные провода обладают большей гибкостью и механической прочностью по сравнению с одиночным проводом той же площади поперечного сечения. В многожильных проводах центральный провод обычно окружен последовательными слоями проводов, состоящими из 6, 12, 18, 24,… проводов.

Размер проводника определяется его эквивалентной медной площадью поперечного сечения и количеством жил с диаметром каждой жилы. Поперечное сечение многожильного проводника — это площадь поперечного сечения одножильного проводника из того же материала и такой же длины, что и многожильный проводник. А также проводник, имеющий такое же сопротивление при той же температуре.

Жесткотянутые медные, твердотянутые алюминиевые проводники и алюминиевые проводники со стальным сердечником чаще всего используются в энергетике. Ниже подробно описаны некоторые важные типы проводников.

Жесткотянутая медная жила

Провода такого типа обладают высокой прочностью на растяжение. Он имеет высокую электропроводность, долгий срок службы и высокую стоимость лома. Он больше всего подходит для распределительных работ, где больше пролетов и врезок.

Кадмиевый медный проводник

Прочность на растяжение меди увеличивается примерно на 50 процентов при добавлении к ней от 0,7 до 1,0 процента кадмия, но их проводимость снижается примерно на 15-17 процентов. Свойство более высокой прочности на растяжение позволяет монтировать провод на более длинных пролетах с тем же провисом. Этот проводник обладает такими преимуществами, как простота соединения, большая устойчивость к атмосферным воздействиям, лучшая устойчивость к износу, легкая обрабатываемость и т. д.

Температура, при которой медь отжигается и размягчается, также повышается, а влияние температуры на напряжения меньше. Изменение провисания из-за изменений нагрузки и температуры сведено к минимуму.

Медный проводник со стальным сердечником (SCC)

В медном проводнике со стальным сердечником один или два слоя медных жил окружают медные проводники со стальным сердечником. Стальной сердечник добавляет проводнику прочность на растяжение.

Медный сварной проводник

В этом типе проводников однородные слои меди наварены на стальную проволоку. Электропроводность медного сварного провода колеблется от 30 до 60 процентов по сравнению со сплошным медным проводом того же диаметра. Такие типы проводников могут использоваться для более длинных пролетов, например, при переходе через реку.

Жесткотянутый алюминиевый проводник или полностью алюминиевый проводник

Стоимость медного проводника очень высока, поэтому его заменяют алюминиевым проводником. Обработка, транспортировка и монтаж алюминиевых проводов становятся очень экономичными. Он используется в распределительных линиях в городской местности и коротких линиях электропередач с более низкими напряжениями.

Алюминиевый проводник, армированный сталью

Все алюминиевые проводники не обладают достаточной механической прочностью для строительства линий с большими пролетами. Этот недостаток прочности можно компенсировать добавлением к проводнику стального сердечника. Такая жила называется алюминиевой жилой со стальным сердечником (SCA) или алюминиевой жилой, армированной сталью (ACSR).

Проводник ACSR состоит из семи стальных жил, образующих центральный сердечник, вокруг которого расположены два слоя по 30 алюминиевых жил. Скрутка проводника указана как 30 Al/7 St. Провода ACSR обладают высокой прочностью на растяжение и малым весом, поэтому они используются при небольшом провисании.

Токопроводящая жила ACSR с гладким телом

Провод такого типа также называется уплотненной ACSR. Обычный проводник ACSR продавливается через матрицы, чтобы сгладить алюминиевые жилы и придать им сегментную форму. Межжильное пространство заполняется, а диаметр проводника уменьшается без ущерба для его электрических и механических свойств. Этот проводник может быть изготовлен с различным соотношением алюминия и стали. На рисунке ниже показана жила с соотношением 6 Al/1 St.

Расширенный ACSR-проводник

Для уменьшения потерь в короне и радиопомех при высоком напряжении между жилами проложен волокнистый или пластиковый материал. Диаметр проводника увеличивается за счет наполнителя, поэтому его называют расширенным проводником. Эти проводники состоят из бумажного материала, который отделяет внутренние алюминиевые жилы от внешних стальных жил.

Проводник из алюминиевого сплава

Этот тип проводника в основном используется в городских районах. Этот проводник имеет хорошее сочетание проводимости и прочности на разрыв. Одним из сплавов, которые используются для изготовления такого проводника, является силмалек. Этот сплав содержит 0,5% кремния, 0,5% магния и остальное алюминий. Эти сплавы очень дороги, так как подвергаются термообработке.

Проводник ACAR

Усиленный проводник из алюминиевого сплава имеет центральную сердцевину из сплавов алюминия, окруженную слоями проводника из алюминия. Такой проводник обеспечивает лучшую проводимость при соотношении прочности и веса, равном конструкции ACSR того же диаметра.

Alumoweld Conductor

Алюминиевый порошок наваривается на высокопрочную стальную проволоку. Около 75% площади проводника покрыто алюминием. Это дороже, чем проводник с сердечником из кремния. Для изготовления сердечников проводов SCA использовался заземляющий провод.

Проводник из фосфористой бронзы

Фосфористая бронза используется в качестве материала проводника для очень длинных пролетов, например, при пересечении рек. Он прочнее медного проводника, но имеет низкую проводимость. Этот проводник превосходит проводник из алюминиевой бронзы для атмосфер, содержащих вредные газы, такие как аммиак.

Токопроводящая жила из оцинкованной стали

Токопроводящая жила из оцинкованной стали обладает высокой прочностью на растяжение. Их используют при очень большом пролете и в сельской местности, где нагрузка невелика. В таких случаях стальные проводники могут быть заменены проводником со стальным сердечником, чтобы справиться с дополнительной нагрузкой в ​​будущем.

Этот проводник имеет большое сопротивление, индуктивность и падение напряжения. Но у него маленький срок службы по сравнению с другими проводниками.

Электрические проводники — типы, примеры, свойства, часто задаваемые вопросы

В этой статье вы прочтете: — Лучший проводник электричества, Хороший проводник электричества (или что такое хороший проводник электричества?), Типы проводников, Медь является хорошим проводником электричества, Что такое электрический проводник? , какие хорошие проводники электричества? , Свойства проводников, Является ли пластик хорошим проводником электричества, Примеры хороших проводников, Лучший электрический провод, Определение провода, Является ли железо хорошим проводником электричества, Является ли алюминий хорошим проводником электричества, Является ли алюминий хорошим проводником электричества, Воздух является хорошим проводником электричества или нет, и многое другое, что связано с электрическим проводником.

Некоторые определения и моменты, которые следует помнить

Электрический проводник определяется как « Электрические проводники — это проводники электричества».

Или

Мы можем определить электрический проводник как материал, через который легко проходит электрический ток.

Определение хороших проводников электричества Материалы, которые легко проводят электричество, известны как хорошие проводники электричества. Примерами хороших проводников электричества являются серебро, золото, железо, ртуть, медь, алюминий и т. д.

Является ли медь хорошим проводником электричества: Да, медь является хорошим проводником электричества.

Является ли пластик хорошим проводником электричества: Нет, пластик не является хорошим проводником электричества, он плохо проводит электричество.

Является ли алюминий хорошим проводником электричества: Да, алюминий хорошо проводит электричество.

Является ли железо хорошим проводником электричества: Да, железо хорошо проводит электричество.

Сколько типов проводников: — Как правило, есть два типа проводников: хорошие проводники и плохие проводники электричества. Но в линиях электропередачи есть четыре типа проводников. Медь и алюминий являются хорошими проводниками электричества. Пластик, слюда и стекло являются примерами плохих проводников электричества.

Читайте также —

  • Решения NCERT для физики 11 класса
  • Решения NCERT для физики 12 класса
  • Решения NCERT для всех субъектов

Лучший электрический провод: Электрический провод похож на нитевидную структуру, которая проводит электричество. Есть несколько факторов, по которым мы выбираем лучший электрический провод. Алюминий и медь являются лучшими электрическими проводами.

Свойства проводников или характеристики проводников:- свойства проводников

  1. Высокая электропроводность.

  2. Высокая прочность на растяжение

  3. Стоимость должна быть ниже.

  4. Наиболее важным является меньший вес на единицу объема.

Проводимость: Мы можем определить проводимость как свойство материала, проводящего электричество или тепло. Электропроводность металлов высока, электропроводность проводников также высока.

Conductive: Conductive в английском языке означает иметь свойство проводить что-либо. (тепло или электричество)

Непроводящие металлы: Все металлы являются проводящими. Но некоторые из металлов с низкой проводимостью можно назвать непроводящими металлами. Например, вольфрам, титан, ртуть и т. д.,

Эти металлы имеют высокое удельное сопротивление и низкую проводимость.

Материал электропроводки: Три типа материалов, необходимых для электропроводки

  • Проводники

  • Изоляторы

  • Полупроводники

Непроводники электричества: Непроводники электричества – это те, кто не проводит электричество.

Является ли воздух хорошим проводником электричества: Нет, воздух плохо проводит электричество. Воздух является плохим проводником или непроводником электричества.

Алюминий является проводником или изолятором: Алюминий является хорошим проводником электричества.

Золото является проводником или изолятором: Золото известно как хороший проводник электричества.

Сталь является проводником или изолятором: Сталь является проводником электричества. Это сплав железа.

Железо является хорошим проводником электричества: Железо является одним из хороших проводников электричества, поскольку в валентной оболочке железа присутствует свободное количество электронов.

Определение провода: Провод похож на нить, по которой течет электричество.

Почему серебро не используется для изготовления электрических проводов: Серебро не используется для изготовления проводов, потому что оно дорогое и имеет более низкую температуру плавления 960 ℃, чем медь, но выше, чем алюминий (660 ℃). Вот почему электрические провода не делают из серебра.

Идеальные проводники: Идеальные проводники имеют нулевое сопротивление и требуют постоянного магнитного потока. Магнитное поле в идеальном проводнике равно нулю или отлично от нуля.

Название электрических материалов: Названиями электрических материалов являются электрические провода, электрические кабели, электрические кабелепроводы и фитинги кабелепроводов, автоматические выключатели, электрические соединители, элементы управления двигателем, наконечники и электрическая коробка.

Типы проводов, используемых в линиях электропередачи: Классификация проводов, используемых в линиях электропередачи-AAC, AACR, ACSR, ACAR.

Хорошие проводники и плохие проводники: Дайте определение хорошим проводникам. Хорошие проводники — это те проводники, по которым легко течет электричество, а плохие проводники — это те, по которым электричество не течет. Примерами плохих проводников электричества являются пластик, стекло, резина, слюда, масло и т. д.

Список токопроводящих материалов: Наиболее распространенными проводящими материалами являются медь, алюминий, золото, сталь и латунь.

Является ли тело человека хорошим проводником электричества: Тело человека хорошо проводит электричество.

Металлы, используемые для изготовления электрических проводов: Обычно для изготовления электрических проводов используются медь и алюминий.

Углерод является проводником или изолятором: Углерод не является проводником, но графит (аллотроп углерода) является хорошим проводником электричества.

Superconductivity: Superconductivity is knowns as the metals that have negligible resistance almost zero

Difference between type 1 and type 2 superconductors

Type 1 superconductor

Type 2 superconductor

Мягкие сверхпроводники

Тип 2 — жесткие проводники

Сверхпроводники типа 1 имеют низкую критическую температуру. (от 0 К до 10 К).

Эти сверхпроводники имеют высокие критические температуры. (выше 10 К).

Сверхпроводники 1-го типа представляют собой чистые металлы.

Принимая во внимание, что сверхпроводники 2-го типа представляют собой сплавы.

По своей природе они диамагнитны.

Например, Hg, Zn, Pb.

Сверхпроводники 2-го типа не являются полностью диамагнетиками. Например, Nb3Sn, NbTi.

  • Углерод, кремний и германий: Углерод, кремний и германий имеют по четыре электрона. Их зоны проводимости и валентная зона разделены энергетической щелью. Энергетическая щель углерода, кремния и германия равна (E𝘨)c, (E𝘨)si и (E𝘨)g. Итак,

(E𝘨)c, >(E𝘨)si > (E𝘨)g

Это означает, что энергетический зазор между углеродом больше, чем между кремнием и германием. Энергетическая щель углерода составляет 5,4 эВ, энергетическая щель кремния 1,1 эВ и энергетическая щель германия 0,7 эВ. По этой причине углерод является изолятором, а германий и кремний — полупроводниками.

  • Является ли кремний хорошим проводником электричества: Кремний плохо проводит электричество. Свойство силиконов различается между проводниками и изоляторами. Следовательно, кремний является полупроводником.

  • Проводит ли германий электричество: Да, германий проводит электричество

  • Обычно используемые проводящие материалы: Обычно используемые проводящие материалы: медь, алюминий, медь с серебряным покрытием и медь с никелевым покрытием

  • Все проводники электричества являются магнитными веществами: Все проводники электричества не являются магнитными веществами. Некоторые электрические проводники, такие как железо, никель, кобальт и т. д., состоят из магнитных веществ, они ферромагнитны. Но некоторые электрические проводники, такие как золото, серебро, медь, алюминий и т. д., не притягиваются магнитами. Таким образом, мы можем сказать, что все проводники электричества не являются магнитными веществами.

  • Поток электрического заряда в металлическом проводнике: Мы знаем, что металл состоит из атомов. В каждом атоме есть частица с отрицательным зарядом, известная как электрон. Когда мы приложили электрическое поле к металлическому проводнику (медь, серебро, алюминий и т. д.), тогда поток (электронов) электрического заряда в металлическом проводнике и ток начинает течь.

  • Что такое металлический проводник: Металлические проводники можно определить так: «Металл, проводящий электричество, является металлическим проводником».

  • Медь используется для изготовления электрических проводников: Медь используется для изготовления электрических проводников, поскольку она проводит электричество и имеет низкое удельное сопротивление.

Материалы делятся на два класса: Проводники и изоляторы.

Здесь мы обсуждаем передачу электричества через материалы.

  • Определение проводника электричества Материалы, через которые могут легко протекать электрические заряды, и разделенные на две части Хороший проводник и плохой проводник электричества, в то время как

  • Изоляторы — это материалы, через которые затруднено протекание электрических зарядов.

Итак, по количеству свободных электронов мы можем отличить проводников от изоляторов. Почему проводник проводит электричество, потому что большое количество свободных электронов, присутствующих в проводниках, действуют как носители заряда в проводниках, в то время как в изоляторах свободных электронов нет. Металлы являются проводниками, и поток электрического заряда в металлическом проводнике прост.

Какой проводник электричества лучше всего? :- Лучшими проводниками электричества являются те, кто легко проводит электричество. Лучшими проводниками электричества являются медь, алюминий, железо, золото, серебро, ртуть и др.

На рис показана цепь, которая соединена медным проводом с током, протекающим по медному проводу. Медь проводит электричество? Да потому что медь хороший проводник электричества.

Почти все металлы являются хорошими проводниками электричества. Некоторыми примерами хороших проводников электричества являются медь, серебро, золото, ртуть, алюминий и т. д.

Речь идет о проводнике. В повседневной жизни мы используем различные типы проводников.

Теперь на рис. 2, если мы разорвем провод, ток не будет течь. Посмотрите на циркулирующий воздух, который присутствует в этой области, что означает, что воздух является изолятором. Он не проводит электричество.


Некоторые из примеров: воздух, дерево, хлопок, резина, пластик и т. д. , слюда, стекло и медь

Ответ- медь

Ответ- серебро.

Ответ- Верно.

Ответ: материал на основе диоксида циркония, бета-оксид алюминия, проводник ионов фтора и т. д.

Вот список некоторых материалов, которые из следующих являются проводниками электричества и плохими проводниками электричества.

(пластик, бакелит, серебро, стекло, ртуть, хлопок, алюминий, латунь, бронза, вода, тело человека, кварц, фарфор, масло, дистиллированная вода, алмаз, медь, железо, золото, медь, каучук).

Хороший проводник списка электроэнергии Плохой проводник списка электроэнергии

  1. Железный каучук

  2. Золото.

  3. Латунь Фарфор

  4. Бронза Масло

  5. Вода Дистиллированная вода

  6. Тело человека Алмаз

Проводник является наиболее важным компонентом линий электропередачи.

Электрические свойства проводящих материалов: Свойства проводящих материалов: Материал должен быть хорошим проводником, иметь высокую прочность на растяжение, иметь пластичность и иметь более низкую стоимость. Раньше медь была наиболее предпочтительным материалом, но из-за ее высокой стоимости ее заменили алюминием. Потому что алюминий дешевле меди и имеет меньший вес. Есть некоторые проводники, которые считаются хорошими проводниками электричества.

  • Медь: Медь является проводником электричества. Обладает высокой проводимостью и большей прочностью на растяжение. Медь является немагнитным металлом и обладает хорошими физическими, химическими и электрическими свойствами. Медь имеет свободные электроны на внешней орбитальной оболочке, благодаря чему она является лучшим проводником электричества. Медь доступна в твердотянутом и отожженном виде. Отожженная медь имеет разные механические свойства, отожженная медь мягкая и имеет меньшую прочность на растяжение по сравнению с твердотянутой медью. -8 Ом-м, поэтому проводимость твердотянутой меди меньше, чем у отожженной меди. Медь легко паяется и сваривается. Медь обладает высокой пропускной способностью по току на единицу площади поперечного сечения из-за высокой плотности тока. Твердая медь используется в воздушных проводах, подземных кабелях высокого напряжения и шинах из-за ее высокой механической прочности, а отожженная медь используется в силовых кабелях низкого напряжения, обмоточных проводах, изготовлении катушек и негибких проводах. Медь долговечна и имеет высокую стоимость лома, но из-за ее высокой стоимости и недоступности медь редко используется в линиях электропередачи. 9-8 Ом-м означает в 1,6 раза выше, чем у меди. Его можно тянуть в тонкие провода. Алюминий используется для гибких проводов, воздушных линий электропередачи, шин, стержней ротора асинхронного двигателя с короткозамкнутым ротором и т. д.

  • Серебро: Чистое серебро имеет высокую проводимость и более низкое удельное сопротивление, чем любые другие металлы, но из-за его высокой стоимости. он не используется в качестве проводящего материала (или изготовления проводов), но иногда используется там, где не требуется высокое сопротивление. Это мягкий металл, но чтобы сделать его более твердым, в него добавляют 15% меди.

  • Золото: Это самый известный электрический проводник, но из-за отсутствия достаточного количества, чтобы сделать его экономичным. Золото находится в ядре металла. Плавится при 1063С, кипит при 2700С. Он податлив и пластичен, и благодаря этому свойству его легко сбить в полупрозрачные листы.

  • Сталь: Сталь представляет собой комбинацию железа с небольшим процентом углерода. Железо не очень прочное, но при добавлении углерода оно приобретает очень хорошие механические свойства. В дополнение к небольшому количеству углерода повышается предел прочности стали, но снижается ее пластичность. Удельное сопротивление стали от 8 до 9раз выше, чем у меди. Это основная причина, по которой сталь не используется в качестве проводящего материала.

  • Железо: Железо также является хорошим проводником электричества благодаря свободным электронам в его валентной оболочке. Но он не используется для изготовления электрических проводов из-за его более высокого удельного сопротивления, чем у любых других металлов. Он может легко подвергаться коррозии при воздействии влаги и используется для изготовления сплавов, таких как сталь.

Типы проводов, используемых в линиях электропередачи

Классификация проводников:- Алюминиевые проводники заменили медные из-за их более дешевой стоимости, прочности на растяжение, веса и проводимости в воздушных линиях электропередачи. В линиях электропередачи используются следующие типы проводников, изготовленных из алюминия.

  • AAC (полностью алюминиевый проводник)

  • AAAC (полностью алюминиевый проводник, сплав)

  • ACSR (алюминиевый проводник, армированный сталью)

  • ACAR (алюминиевый проводник, армированный сплавом)

  • AAC: Полностью алюминиевый проводник также известен как алюминиевый многожильный проводник (ASC). Он состоит из нитей из алюминия марки электропроводника или класса EC. AAC имеет проводимость около 61% от IACS (международный стандарт отожженной меди). У него хорошая проводимость, но из-за низкой прочности он реже используется в линиях электропередачи. Тем не менее, AAC используется в городских районах для распределительных линий, где пролеты короткие, но требуется более высокая проводимость.

  • AAAC: Проводник из алюминиевого сплава состоит из алюминиевого сплава, представляющего собой высокопрочный алюминиево-магниевый сплав. AAAC имеет проводимость около 52,5% IACS, а также обладает хорошей механической прочностью. Он легче по сравнению с ACSR и имеет равную прочность и пропускную способность по току. AAAC может использоваться в прибрежных районах из-за его отличной коррозионной стойкости.

  • ACSR: Стальной армированный алюминиевый проводник состоит из сплошной или многопроволочной стали с одним или несколькими слоями алюминиевых проволок высокой чистоты, намотанных по спирали. Оцинкованная (гальванизированная) сталь или сталь с алюминиевым покрытием (алюминированная) используется для сердечников. Гальваническое или алюминиевое покрытие используется для защиты стали от коррозии путем нанесения тонкого слоя. Проводники ACSR очень широко используются для всех целей передачи и распределения.

  • ACAR: Армированный алюминиевый проводник изготавливается путем намотки прядей из алюминия высокой чистоты на высокопрочный алюминиевый сплав (сплав алюминия, магния и кремния). ACAR обладает хорошими электрическими и механическими свойствами.

  • Список материалов для электропроводки с иллюстрациями: Список материалов для электропроводки:

  • Проводящий материал

  • Изоляционный материал

  • Полупроводниковый материал

  • Проводящий материал:

  • Медь: Медь используется для изготовления электрических проводов и кабелей. Из-за низкого удельного сопротивления он используется для проведения электричества при высоком, низком и среднем напряжении.

  • Алюминий: Алюминий также используется для изготовления электрических проводов. В настоящее время алюминиевая проволока используется больше, чем медная, поскольку она дешевле и имеет небольшой вес.

  • Изоляционный материал: Используется в изоляционных целях.

Изоляционные материалы состоят из таких изоляторов, как резина, слюда, дерево, стекло и т. д. Это два типа держателей

  • Подвесной держатель

  • Держатель для реек

  • Розетка: Некоторые приборы, такие как холодильник, обогреватель, утюг и т. д., которые можно перемещать из комнаты в комнату или которые не находятся в постоянном использовании. Для их подключения используются штекерные точки для подключения

  • Главный выключатель: Главный выключатель управляет всеми электрическими цепями в доме.

  • Кожух-заглушка из ПВХ: Применяется для покрытия проводов на стенах. Это также известно как открытая проводка.

  • MCB (Миниатюрный автоматический выключатель): Используется для защиты электроприборов и цепей от протекания электрического тока.

  • Это некоторые материалы, используемые в электропроводке.

    • Сверхпроводимость: Удельное сопротивление большинства металлов увеличивается с повышением температуры и наоборот. Некоторые металлы, удельное сопротивление которых равно нулю градусов Кельвина, на этой стадии металлов достигают сверхпроводимости. Переход от нормальной проводимости к сверхпроводимости происходит почти внезапно; это происходит в ряде узких диапазонов около 0,05 градуса Кельвина. Температура, при которой происходит переход из состояния нормальной проводимости в состояние сверхпроводимости, называется температурой перехода.

    также прочитал:

    • NCERT Solutions для физики класса 12 Глава 3 Текущее электричество
    • NCERT Примерный класс 12 Физические решения. два типа сверхпроводников
      1. Тип 1

      2. Тип 2

      • Тип 1: Это мягкие сверхпроводники и обычно чистые образцы некоторых элементов, таких как металлы. Использование сверхпроводников типа 1 меньше в электрических приборах.

      • Тип 2: Эти сверхпроводники жесткие. Большинство из них представляют собой сплавы металлов и в нормальном состоянии обладают высоким удельным сопротивлением. Они также полезны в качестве сверхпроводников первого типа.

      Также проверка-

      • NCERT Пример класса 11th Physics Solutions
      • .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
