Разновидности вентиляционных решеток
Вентиляционная решетка — это специальный элемент для закрытия вентиляционных отверстий, выполняющий к тому же ряд полезных функций. Сегодня не составит труда отыскать и купить вентиляционную решетку, подходящую именно Вам — на рынке строительных материалов их огромное множество. Причём все они очень разнятся: они отличаются материалом, дизайном, формой, цветом, типом и общим назначением. Стоимость вентиляционных решеток определяется вышеназванными факторами. Но обо всём по порядку.
Можно выделить основные виды вентиляционных решеток относительно их расположения:
1. Переточные вентиляционные решетки
Предназначены обеспечивать воздухообмен между двумя соседними помещениями. Такие решетки изготавливаются в основном из пластика, а устанавливаются, как правило, в нижней части стены или двери.
2. Внутренние вентиляционные решетки
Из названия становится понятно, что данный вид вентиляционных решеток устанавливается внутри помещения, поэтому так же, как и переточные, они изготавливаются из пластика или дерева.
3. Наружные вентиляционные решетки
Они отличаются тем, что монтировать их нужно с улицы. Соответственно, кроме обеспечения воздухообмена они предотвращают попадание в воздуховоды разного рода мусора, листьев, птиц или атмосферных осадков. Кроме того, они выполняют и декоративную роль. Обычно такие вентиляционные решетки с жалюзи выполнены из алюминия или ПВХ и оснащены специальной сеткой. Формы вентиляционных решеток могут быть разные. Они могут иметь как квадратную, так и круглую форму — всё зависит от формы воздуховода.
Важное значение, безусловно, имеет и материал вентиляционной решетки:
1. Дерево
Деревянные вентиляционные решетки подходят лишь для тех помещений, где уровень влажности находится в пределах нормы.
Без специальной обработки они утратят свою декоративность. При этом такие решетки довольно часто используются в банях и саунах.
Вентиляционные решетки из дерева отличаются оригинальными дизайнерскими формами и рисунками. Как правило, такие решетки стоят не дешево.

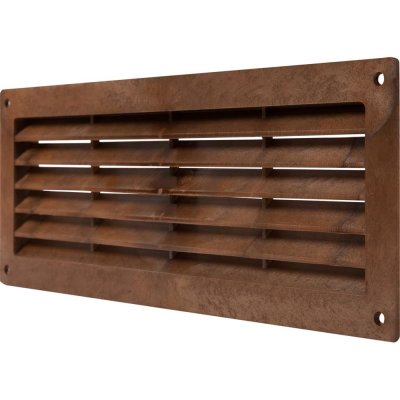

2. Пластик
Пластиковые вентиляционные решетки не боятся температурных перепадов, они устойчивы к влаге и химическому воздействию. К тому же и стоят они на порядок дешевле деревянных, поэтому и спрос на такие решетки всегда очень велик. Они бывают разных форм и размеров, часто оснащаются мелкой москитной сеткой, которая препятствует проникновения в комнату грязи или насекомых.
3. Алюминий
Кроме того, они сохраняют свою лёгкость и устойчивость к коррозии.
Они прекрасно подойдут при сечении до 1500×1500.
При большем сечении следует обратить внимание на ещё более крепкие металлические решетки.
4. Сталь
Металлические вентиляционные решетки являются самыми прочными, но их вес больше веса алюминиевых решеток, и тем более пластиковых. Часто такие решётки производятся под заказ, так как жалюзи на них изготавливаются с помощью ручной сварки. Чтобы смонтировать такую решетку, понадобится специальный крепеж.
Кроме того, изготавливаются элементы и под заказ. В таком случае можно заполучить вентиляционную решетку с уникальным дизайном. При желании можно заказать решетку из латуни, оцинкованного металла или даже серебра. Размеры в таких случаях Вы также определяете самостоятельно.
Купить пластиковые вентиляционные решетки в Самаре и Тольятти Вы можете в магазине Стройформат!
Желаем приятного ремонта и приглашаем за покупками!
Магазины отделочных материалов «СТРОЙФОРМАТ»
Телефон в Самаре: (846) 302-06-06
Телефон в Тольятти: (8482) 211-112
Назад в раздел
Типы вентиляционных решеток. Академия РДС
Для того, чтобы вентиляционная система не только работала эффективно, но и имела эстетичный вид, вентиляционные отверстия должны быть закрыты специальными решетками.
Вентиляционные решетки защищают систему от мусора и обеспечивают оптимальную циркуляцию воздуха.
Выбор вентиляционных решеток велик, а это значит, что подобрать подходящую не легко. Все они отличаются не только формой, но и материалом из которого изготовлены, назначением и другими не маловажными характеристиками.
Формы и материалы решеток
Можно найти решетки прямоугольной, круглой и квадратной формы. Такие формы достаточно гармонично вписываются в интерьер, но по заказу всегда можно сделать решетку какой-то особой формы с ажурными узорами.
Для производства распределителей воздуха используют:
- алюминиевые сплавы;
- оцинкованная сталь;
- латунь;
- пластик;
- древесина;
- керамика.
Алюминиевые вентиляционные решетки отличаются небольшим весом, устойчивы к влаге, активным веществам. Их используют при возведении промышленных и жилых строений.
Дополнительную устойчивость вентиляционным решеткам из алюминия и других металлов придает особое покрытие: порошковая краска разнообразных оттенков.
Металлические вентиляционные решетки получили широкое распространение в производственной вентиляции. Вентиляционные решетки из металла выдерживают мощное давление воздуха, воздействие агрессивных веществ и частиц.
Пластиковые вентиляционные решетки производят из полистирола или полихлорвинила, устанавливают на потолки, стены, двери. Вентиляционные решетки из пластика устанавливают в вентиляции квартир, коттеджей, офисов.
Вентиляционная решетка в интерьере дома
Виды вентиляционных решеток
- Переточные.
- Внутренние.
- Наружные.
Переточные вентиляционные решетки
Для создания вентиляции между комнат служит переточная вентиляционная решетка. В основном они производятся из пластика.
Для сохранения звукоизоляции в комнатах, они оснащаются жалюзи. Пластинки расположены так, что перекрывают друг друга, таким образом циркуляция не нарушается и сохраняется звукоизоляция.
Внутренние вентиляционные решетки
Внутренние решетки выпускаются разнообразного дизайна, поэтому можно легко подобрать подходящее под ваш интерьер изделие. Такие вентиляционные решетки изготовлены в основном из пластика или дерева.
Могут быть оснащены жалюзи, с помощью которых можно регулировать направление и интенсивность воздушного потока. Для чистки системы вентиляции есть возможность снимать центральную часть конструкции.

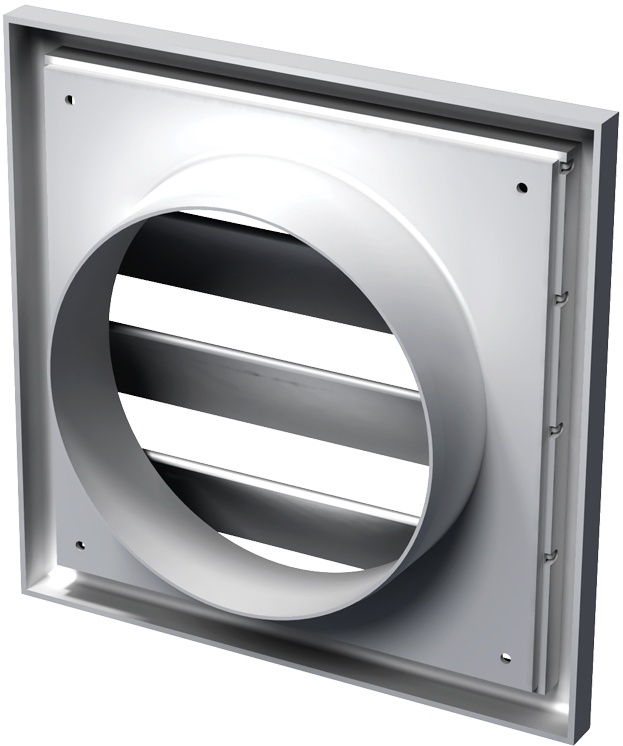

Наружные вентиляционные решетки
Устанавливаются снаружи помещения. Служат для защиты от дождя, снега, пыли, мусора, птиц, насекомых и т.д. Производятся из алюминия и оснащаются сеткой. Алюминиевый профиль оборудован жалюзи, которые располагаются под определенным углом. Монтируются с помощью дюбелей или болтов.
Как выбрать вентиляционную решетку
Выбирать решетку для вентиляции следует исходя из следующих критериев:
- Цвет изделия.
- Наличие сетки, если требуется.
- Наличие жалюзи.
- Звукоизоляционные свойства.
- Место установки: улица или помещение, пол, потолок, стена.
- Удобство в обслуживании.
- Размер вентиляционного отверстия.
- Расход воздуха.
Кроме технических условий, не стоит забывать и о декоративных. Однако, не смотря на свой декоративный вид решетка должна полностью соответствовать помещению и выполнять свои функции.
ВЕНТИЛЯЦИОННЫЕ РЕШЕТКИ
С уважением,
Команда Факультета Вентиляции
#РДС-Академия
Решетки, регистры и диффузоры, в чем разница?
Зачем нужна вентиляция
Да, все мы знаем, что вентиляция необходима, но что может быть не так с плохой вентиляцией? Что ж, скажем, воздух внутри помещений может быть не таким чистым, как предполагалось.
Кондиционер, установленный на стене гостиной
Большинство внутренних помещений содержат загрязняющие вещества, такие как пыль, свинец, плесень, радон, вредители, окись углерода, перхоть домашних животных и пассивный курение. Более того, без циркуляции воздуха накапливается влажность, что приводит к образованию смеси охлажденного и теплого воздуха, душного и загрязненного, что, вероятно, наносит больше вреда вашему телу, когда вы дышите. Однако надлежащая вентиляция, будь то механическая или естественная, может помочь в решении всех этих проблем.
К двум методам вентиляции относятся:
- Естественная вентиляция: используется естественная циркуляция воздуха через окна, солнечные дымоходы, небольшие щели/щели и вентиляционные отверстия вокруг дома.
- Механическая вентиляция: использует системы и устройства для замены воздуха через вентиляторы, воздуховоды, впускные/вытяжные вентиляционные отверстия и воздушные фильтры.
Открытая раздвижная дверь, через которую воздух изнутри выходит наружу.
Чем помогает чехол
Поскольку вентиляция требует определенного контроля над скоростью и направлением забора/выпуска воздуха в закрытых помещениях, чтобы сбалансировать воздух, эту функцию выполняет вентиляционная крышка. Вентиляционная крышка также служит эстетическим уплотнением зияющих отверстий и выпускных отверстий для вентиляции, позволяя вентиляции выглядеть более плавной.
Три основных типа покрытия — это в основном решетки, регистры и диффузоры.
Решетки
Наименее сложная из трех, основная функция решетки — это покрытие, позволяющее воздуху проходить через нее. Решетки — единственные из трех вариантов, которые подходят как для забора воздуха, так и для выхода воздуха из помещения. Учитывая, что решетки не содержат движущихся компонентов или заслонок, они также являются одними из самых простых в обслуживании.
Вентиляционная решетка на красной стене.
Однако то, что имеет решетка в своей простоте, скомпрометировано функциональностью. Из-за того, что большинство решеток представляют собой статические крышки, решетка не подойдет, если крышка должна иметь возможность регулировать направление воздушного потока или количество входящего и выходящего воздуха. Решетка пригодится, когда вам нужна простая крышка для беспрепятственного впуска и выпуска воздуха. Решетки также имеют больше свободы в своем размещении в любых местах, которым обычно требуется воздух для входа и выхода.
Некоторые обычные места установки включают перегородки пола/стены между комнатами/этажами, позволяющие воздуху из обоих помещений циркулировать из одной зоны в другую и наоборот.
Регистры
Проще говоря, воздушный регистр — это то же самое, что и решетка, но с регулируемыми заслонками. В отличие от решеток, которые могут быть как для забора, так и для выпуска воздуха в помещение, регистр обслуживает только последнее. Воздушный регистр обычно используется с отверстиями для подачи воздуха, подающими воздух во внутренние помещения. Демпферы помогают контролировать направление воздушного потока или отключать поток, подобно регулируемым вентиляционным отверстиям на выходе кондиционера автомобиля.
Регистр с регулируемыми демпферами.
В большинстве случаев во многих воздуховодах и вентиляционных отверстиях, установленных в стенах, используются регистры для контроля направления воздуха. В некоторых домах, отелях или торговых центрах выбирают решетки с прорезями, установленными под углом, чтобы обеспечить направление основного воздушного потока, но не обеспечивают гибкости управления, характерной для обычных регистров.
Диффузоры
Подобно регистрам, диффузоры отличаются возможностью изменения направления воздушного потока. Диффузор и его демпферы рассчитаны на всестороннее, а не на одно направление воздуха регистра. Многие диффузоры находятся на потолках, часто закрывая воздуховод или выпускное отверстие для выпуска воздуха. Диффузоры также различаются больше всего по дизайну.
Потолочный диффузор со спиральными вентиляционными отверстиями
Большинство диффузоров имеют квадратную или круглую форму с вентиляционными отверстиями, которые соответствуют форме диффузора и обращены в разные стороны. Существует несколько уникальных конструкций диффузоров, таких как диффузоры для глаз, в которых диффузор состоит из сферы внутри держателя, который можно вращать, чтобы направить отверстие для воздуха в любом направлении. Диффузор эффективен, когда необходимо равномерно распределить воздух по комнате или по определенным путям одновременно.
Однако схема и путь воздушного потока зависят от конструкции и положения заслонки.
Правильная крышка, правильная вентиляция
Каждая крышка выполняет определенную функцию, и прежде чем вы решите выбрать подходящую вентиляционную крышку, необходимо подумать. Если вам нужна простота, подойдет решетка. Регистры идеально подходят для контролируемой вентиляции. Наконец, диффузоры для разнонаправленного выпуска воздуха. При правильном планировании и выборе продуктов вентиляция может спасти пользователей помещений от многих болезней или чихания, связанных с загрязнителями воздуха.
Решетки | Диффузор
Это наиболее распространенный тип решетки, используемый в качестве выпускного отверстия с регулируемыми лопастями для обеспечения направленный поток воздуха.
Изготовлен из экструдированного алюминиевого профиля и доступен с порошковым покрытием/анодированием.

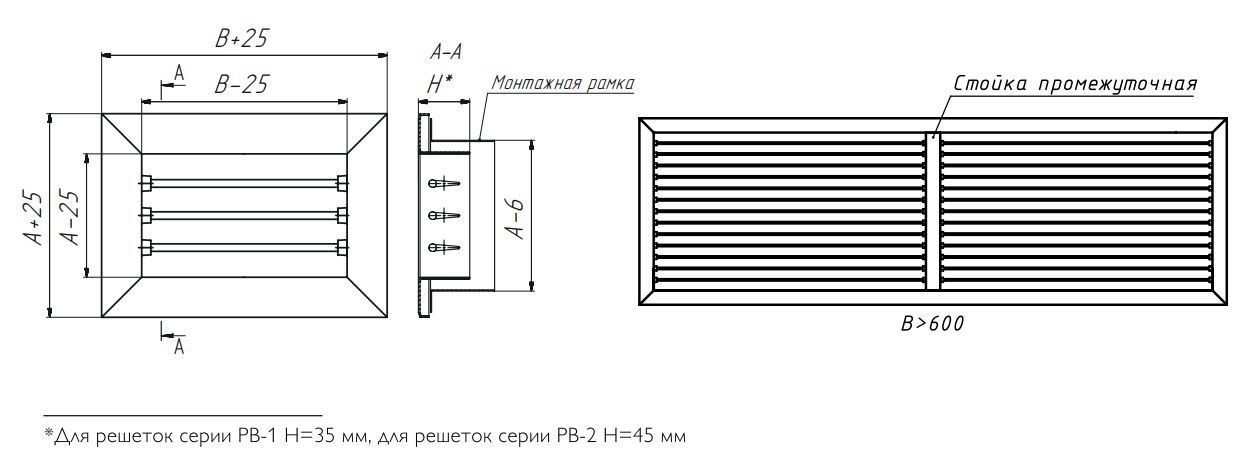

ОДНОНАПРАВЛЯЮЩАЯ РЕШЕТКА
Однонаправленная решетка включает в себя набор вертикальных или горизонтальных регулируемых лопаток.
Вертикальные лопасти отклоняют воздушный поток в горизонтальной плоскости, горизонтальные лопасти отклоняют воздушный поток в вертикальной плоскости.
РЕШЕТКА С ДВОЙНЫМ ОТРАЖЕНИЕМ
Решетка с двойным отклонением имеет второй набор лопаток, установленных сзади и под прямым углом к передним лопаткам. Эта решетка регулирует воздушный поток как в горизонтальной, так и в вертикальной плоскостях.
Это наиболее распространенный тип решетки, используемой в качестве выпускного отверстия с регулируемыми лопастями, обеспечивающими направленный поток воздуха.
Изготовлен из экструдированного алюминиевого профиля и доступен с порошковым покрытием/анодированием.
РЕШЕТКА ПРЯМОУГОЛЬНАЯ ФИКСИРОВАННАЯ РЕШЕТКА
С концевым фланцем
ЛИНЕЙНАЯ РЕШЕТКА С ФИКСИРОВАННЫМИ РУЧКАМИ
Без торцевого фланца
НАПОЛЬНАЯ РЕШЕТКА
Фланец для тяжелых условий эксплуатации, подходит для установки на полу шаблон.
Подходит для установки на фанкойлах с передней горизонтальной фиксированной планкой с шагом 0,15 или 30 мм.
градусов отклонения в сочетании с задними вертикальными регулируемыми лопатками.
Изготовлен из экструдированного алюминиевого профиля и доступен с порошковым покрытием/анодированием.
Подходит для установки в дверь, стену или перегородку для обеспечения сквозного прохода воздуха. Доступен с фиксированным фланцем с одной стороны или со съемным фланцем с другой стороны.
Изготовлен из экструдированного алюминиевого профиля и доступен с порошковым покрытием/анодированием.
Решетка обратного воздуха с сердцевиной из ящика для яиц для обработки больших объемов воздуха с ограниченным перепадом давления и уровнем шума. Доступны различные варианты монтажа, подходящие для замены стены, воздуховода или плитки.
Сердцевина ящика для яиц диаметром 12 мм изготовлена из алюминиевого листа с 91% свободной площади и доступна с порошковым покрытием/анодированием.
Этот широкоформатный линейный диффузор с фиксированными лопастями предназначен для работы с большими объемами воздуха в условиях низкой
сопротивление является требованием, таким как системы VAV.
Обеспечивает эффективное одностороннее или двустороннее распределение воздушного потока. Изготовлен из экструдированного алюминия секции и доступны в порошковом покрытии/анодированном покрытии.
Предлагает полностью регулируемую схему воздушного потока, достигаемую с помощью двух отклоняющих лопастей на каждый слот. Ударил и промахнулся демпферы предназначены для управления расходом приточного воздуха, не влияя на воздушный поток.
Изготовлен из экструдированного алюминиевого профиля и доступен с порошковым покрытием/анодированием.
Наиболее часто используются в различных потолочных системах для обеспечения направленного отвода воздуха параллельно потолок. Он состоит из бесшовного съемного сердечника из алюминиевого листа.
Доступен с порошковым/анодированным покрытием.
ВСТРОЕННЫЙ ТИП
Имеют стандартную врезную скошенную раму с прорезями, изготовленную из алюминиевого профиля.
КОЛЬЦО ЗАЩИТЫ ОТ ЗАГРЯЗНЕНИЙ, ТИП
Оснащен рамой с кольцом, защищающим от пятен, которое предотвращает скопление пыли на потолке вокруг диффузора.
РЕШЕТОЧНЫЙ ТИП
Имеет бесшовную раму из алюминиевого листа, подходящую для замены плитки. Общий размер 595 X 595 мм.
ТИП ПЛАСТИНКИ
Имеет одну пластину, которая образует лицевую сторону диффузора. Чаще всего выбирается из-за его чистого однородного внешнего вида и производительности, аналогичной стандартному диффузору.
Квадратный диффузор привлекательного легкого дизайна со спиральной схемой выпуска воздуха подходит для помещений, где требуется быстрое перемешивание приточного воздуха.
Доступен с регулируемой лопастью для управления направлением выброса. Изготовлен из алюминиевого листа и доступен с порошковым покрытием/анодированием.
Напольный диффузор для тяжелых условий эксплуатации с перекидным диском для мощного индукционного разряда. Изготовлен из литого под давлением алюминия с анодированным покрытием.
Этот диффузор представляет собой серию расширяющихся концентрических алюминиевых конических колец, предназначенных для горизонтального или вертикального распределения воздушного потока.
Чаще всего используется в потолках из гипсокартона или на открытых воздуховодах.
Доступен с порошковым покрытием/анодированием.
МАЛЕНЬКИЙ ФОРМАТ
Универсальный диффузор компактной и прочной конструкции. Доступны варианты со съемным сердечником. Доступны 6 стандартных размеров воздуховодов диаметром до 450 мм.
БОЛЬШОЙ ФОРМАТ
Универсальный диффузор для точечного охлаждения. Доступны варианты со съемным сердечником и повышающим кольцом. Доступны стандартные размеры воздуховодов диаметром 300 и 450 мм.
Универсальное нагнетательное сопло, способное подавать воздух в помещения, где требуется проникновение на большие расстояния и низкий уровень шума.
Поворот на 40 градусов для настройки струи. Изготовлен из высококачественного алюминиевого сплава со стандартным кольцом из одинарной кожи. 3 различных размера диаметром 200, 300 и 400 мм. являются доступный.
Универсальное нагнетательное сопло, способное подавать воздух в помещения, где требуется проникновение на большие расстояния и низкий уровень шума.
Поворот на 30 градусов для настройки струи. Спиннинг изготовлен из высококачественного алюминия с двойным кольцом для глазного яблока. 3 различных размера диаметром 280, 315 и 400 мм. являются доступный.
Полностью регулируемый диффузор высокой производительности с реверсивным и вращающимся сердечником для точной настройки как формы, так и отклонения струи.
Изготовлен из высококачественного алюминиевого спиннинга с размещением кольца «Step-Up». Блоки доступны с монтажными пластинами или без них в одинарном или многоблочном исполнении. Доступны 3 различных размера диаметром 280, 315 и 380 мм.
Они лучше всего применяются в системах распределения воздуха, обрабатывающих относительно низкие скорости воздушного потока в небольших круглых воздуховодах. Клапаны обеспечивают высокое начальное сопротивление с широкой дроссельной способностью, что необходимо для компенсации относительно высоких сопротивлений системы.
Изготовлен из стальных стержней, защищенных полиэфирным порошковым покрытием белого цвета.
Поставляется с монтажными подрамниками из плакированной стали.
ДЕМПФЕР С ПРОТИВОПОЛОЖНЫМИ ЛОПАСТЯМИ
Разработан для наших квадратных/прямоугольных решеток и диффузоров. Они регулируются с передней стороны решетки или диффузора с помощью отвертки.
Изготовлены со связанными алюминиевыми экструдированными лопастями различных размеров и используются для точной регулировки воздушного потока, а также могут регулироваться от полностью открытого до закрытого положения.
ВЫРАВНИВАЮЩАЯ ЗАСЛОНКА
Разработана для наших квадратных/прямоугольных решеток и диффузоров. Они индивидуально регулируются для управления направлением воздуха и может использоваться для локализованного гашения.
Изготовлены с алюминиевыми экструдированными лопастями различных размеров и могут регулироваться вручную с помощью снятие решетки или сердцевины диффузора.
БАБОЧИЙ ДЕМПФЕР
Разработан для использования с нашим ассортиментом круглых диффузоров.
Они регулируются с передней стороны решетки или диффузора с помощью отвертки.
Изготовлены со связанными алюминиевыми экструдированными лопастями различных размеров и используются для точной регулировки потока воздуха, а также могут регулироваться от полностью открытого до закрытого положения с низкой утечкой.
ДЕМПФЕР ПОВОРОТНОЙ ЛОПАТКИ
Разработан для наших квадратных/прямоугольных решеток и диффузоров. Они регулируются с передней стороны решетки или диффузора с помощью отвертки.
Изготовлены из оцинкованного стального листа. Поворотные лопасти различных размеров используются для точной регулировки воздушного потока с равномерным распределением по воротнику воздуховода и могут регулироваться от полностью открытого до закрытого положения.
17. ТЕРМИНАЛ ДЛЯ ЧИСТЫХ ПОМЕЩЕНИЙ
ДИФФУЗОР ЛАМИНАРНОГО ПОТОКА
Предназначен для использования в чистых помещениях, лабораториях, операционных и других местах, где требуется однонаправленный или ламинарный поток, перпендикулярный монтажной поверхности.
Изготовлен из алюминиевой рамы и профиля, тщательно собранного в прочную конструкцию со съемной перфорированной передней частью для легкого доступа и очистки.
Доступен с полиэфирным порошковым покрытием, с боковым/верхним входом и опциональным клапаном регулирования объема с низким уровнем утечки.
ТЕРМИНАЛ HEPA
Предназначен для использования в чистых помещениях, лабораториях, операционных или других помещениях, где требуется критический контроль движения воздуха в помещении с помощью HEPA-фильтра. Изготовлен из оцинкованного / нержавеющего стального листа и алюминиевого профиля, аккуратно собранного в прочную конструкцию со съемной перфорированной передней частью для легкого доступа и очистки.
Поставляется с полиэфирным порошковым покрытием, с боковым/верхним входом, с опциональным регулятором объема с малым объемом утечек и опциональной станцией контроля воздушного потока для обеспечения постоянного объема подачи при переменных перепадах давления на фильтре HEPA.
ВЕРТИКАЛЬНЫЕ ВОЗДУХООТВОДЫ
Предназначены для работы с большим объемом возвратного воздуха для использования в чистых помещениях, лабораториях, операционных. Изготовлен из оцинкованного / нержавеющего стального листа и алюминиевого профиля, аккуратно собранного в прочную конструкцию со съемной перфорированной передней частью для легкого доступа и очистки.
Доступен с полиэфирным порошковым покрытием, с регулятором микрообъема с низким уровнем утечек.
Компания Conaire оптимизировала свой шумоглушитель с учетом следующих факторов.
• Акустические свойства звукопоглощающих материалов
• Толщина акустических перегородок
• Ширина промежутков между перегородками
• Длина акустических перегородок
• Поверхность покрытия
ПРЯМОУГОЛЬНАЯ
9 900 в прямоугольном воздуховоде для снижения шума, распространяющегося от входного и выходного отверстий вентилятора по системе воздуховодов, и шума от прорыва, проходящего через корпус вентилятора или стенки воздуховода.
Изготовлен из оцинкованного стального листа 22 калибра и облицован перфорированным металлическим листом.
КРУГЛЫЙ
Предназначен для использования в воздуховодах круглого сечения для уменьшения шума, распространяющегося в воздуховоде от входного и выходного отверстий вентилятора по системе воздуховодов, и шума прорыва, проходящего через корпус вентилятора или стенки воздуховода.
Изготовлен из оцинкованного стального листа 22 калибра и облицован перфорированным металлическим листом.
Разработаны для нашей линейки квадратных/прямоугольных решеток и диффузоров для беспроблемной моторизованной регулировки. Они регулируются с помощью беспроводного пульта дистанционного управления или могут использоваться с термостатом для контроля температуры или датчиком присутствия для вентиляции по требованию.
Изготовлены из соединенных лопастей из экструдированного алюминиевого аэродинамического профиля с уплотнениями лопастей из EPDM, различных размеров и используются для точной регулировки воздушного потока, а также могут регулироваться от полностью открытого до закрытого положения с низкой утечкой.
