Вилка с заземлением: монолитное или разборное устройство

Для подсоединения всевозможных бытовых приборов, оборудования для освещения и прочих устройств, использующих электричество в разных его формах, существует штепсельное соединение. Одной из составляющих стала электрическая розетка, второй — вилка. Бурное развитие рынка бытовой техники и электроники вызвало повышенные нагрузки на домашние сети питания. Для защиты от удара током имеются различные приспособления. В том числе вилка с заземлением.

  • Виды штекеров
  • Основные параметры
  • Заземлённая вилка и её конструкция
  • Главные стандарты
    • Разъём типа A
    • Стандарт класса B
    • Класс разъёмов C
    • Вилки других стандартов
  • Отечественные устройства

Виды штекеров

Разделение простое: разборные или монолитные. Независимо от формы, содержание и назначение одинаковое. Каждый штепсельный разъём предназначен для соединения потребителя с поставщиком электрического тока — розеткой.

Неразборные устройства более популярны вследствие удобства и надёжности. Эластичность позволяет не беспокоиться об обрыве провода в случае рывка. Монолитность конструкции предохраняет от попадания влаги внутрь, а значит от короткого замыкания и окисления. Обычная неисправность — перегибание в основании разъёма. В отличие от разборных вилок, такие изделия не ремонтируются.

Основные параметры

Каждому устройству характерны индивидуальные черты. Но есть особенности, отличающие одну вилку от другой. Таких деталей несколько:

  • Число контактов бывает два или три. К примеру, техника, предназначенная для использования в Европе, имеет два штырька, американская три.
  • Форма у них самая разнообразная: от плоских до многоугольных.
  • Стандарт подключения.

Заземлённая вилка и её конструкция

Фактор безопасности является определяющим в производстве электрооборудования. На это направлены все разработки и усовершенствования. Одним из таких внедрений стала вилка с заземлением. В советские годы жилые здания не имели заземляющих контуров, поэтому обычный человек не имел представления об этой системе защиты от напряжения. Достаточно было разобрать розетку или вилку и подсоединить два провода.

Сейчас вся новая техника оборудована разъёмами нового стандарта с третьим, заземляющим. Новостройки сдаются согласно требованиям, с обустройством отдельно подключаемой земли. Основная деталь любого штекера это контакты. Они бывают стальными или медными, а также с гальваническим покрытием из цинка, олова или никеля.

В вилке электрической с заземлением их три:

  • К одному подключается фаза, непосредственно подающая напряжение потребителю.
  • По нулевому, или нейтральному, контакту в идеальном случае должен протекать ток того же номинала. При замыкании происходит резкое его увеличение и срабатывает защита. Категорически запрещается соединять нейтраль с корпусом или заземляющим контуром из-за электрической связи её с фазой.
  • Третий контакт, заземляющий, прямой связи с фазным проводом не имеет. Он связан с частями, не находящимися под напряжением, и защищает от замыкания на землю и токов утечки. В таких случаях также срабатывают автоматические выключатели, а также УЗО.

Главные стандарты

Так как единого стандарта питания электроприборов на планете нет, то и разновидностей штекерных соединений тоже много

. Все государства используют два разных вида питания:

  • Напряжением в 110—127 В и частотой в 60 герц пользуются в американских странах.
  • 220—240 В, 50 герц — европейский образец.

В большинстве государств принят один тип напряжения, но есть исключения, когда в ходу оба. В сумме имеется 14 стандартных видов подключения плюс специальные штекеры для некоторой техники для исключения попадания в неё бытового напряжения, например, разъёма проводного радио.

Разъём типа A

Подобные соединения применяются в северо- и центральноамериканских государствах и в Японии. Противостоящие штырьки в японской вилке идентичные, в американской — один толще, для соблюдения полярности. Второе название штатовского стандарта Class II. Интересно, что азиатская вилка без проблем войдёт в американскую розетку, а сделать наоборот без специальной проточки не получится.

Стандарт класса B

Мощные домашние устройства, потребляющие ток до 15 ампер, в тех же странах имеют соединение этого вида. Иногда его называют Class I, а интернациональный классификатор даёт метку NEMA 5—15. Это то же самое, что и предыдущий вид, только с заземляющим контактом. В американской глуши разъёмы типа A ещё встречаются, но в большинстве вся территория переходит именно на стандарт B.

Найти в продаже аппарат с включением вилки в розетку по устаревшему способу не выйдет. В старой же застройке новые приборы с отпиленным заземляющим контактом не редкость.

Класс разъёмов C

Большая часть Европы пользовалась разъёмами этого стандарта. Интернациональное название CEE 7 / 16. В республиках Советского Союза использовали такие штекеры, которые до наших дней так и называют — советские. В соответствии с последними требованиями в сфере электробезопасности, европейцы освоили новые стандарты. Для удобства использования старой бытовой техникой, её вилки входят в новые розетки, а современные штепселя в старые — нет.

Вилки других стандартов

Следующие системы подключения разбиты на более мелкие группы. Они подчиняются своей региональной методологии, но многие из них частично совместимы. В зависимости от государственной принадлежности имеется такая разбивка:

  • Несмотря на обретённую независимость, некоторые бывшие колонии используют устаревший стандарт Соединённого Королевства. Это Индия, Непал, Шри-Ланка и Намибия. Подобный образец имеет литеру D (BS 546).
  • Подключение по эталону E, или CEE 7 / 7, совпадает с маркой C. Таковые вилки используют Франция, Бельгия, Польша, Словакия, Чехия, Тунис и Марокко.
  • Австрийцы, немцы, испанцы, норвежцы, шведы, финны, португальцы, а также население Голландии, и восточноевропейские государства пришли к стандарту CEE 7 / 4, или ГОСТ 7396 в СССР, обозначенный как F. Многие бывшие советские республики также начинают его применять. Он частично совместим с советским разъёмом типа C, но использовать его небезопасно. Устаревший образец имеет штырьки потоньше, вследствие чего контакт в розетке будет слабым. В качестве последствия в лучшем случае оплавится пластмасса, а в худшем — пожар.
  • Подарив старые стандарты колониям, англичане перешли на вилки типа G, или BS 1363. Это розетки, рассчитанные на ток до 32 ампер. На Кипре, который использует эту же систему, туристам для подключения привезённой техники предлагают переходники. Розетками такого типа пользуются также Гонконг, Ирландия, Малайзия, Сингапура и Мальта.
  • Только для себя разработали стандарт Н (SI 32) в Израиле. Для гостей важно знать: советские штепселя подойдут и здесь.
  • Внешность изделий типа I, по международному коду AS 3112, похож на предыдущий. Но они не взаимозаменяемы. Домашними устройствами с такими штекерами пользуется народ Австралии, Аргентины, Китая, Новой Зеландии и Папуа — Новой Гвинеи.
  • Общий классификатор обозначает штекеры для Швейцарии и Лихтенштейна SEC 1011 либо тип J. Они совпадают с российскими нормами и трудностей с подключением в поездках по этим государствам не предвидится.
  • Датчане и население Гренландии применяют вилки и розетки категории K (107—2 — D1). Отмечается унификация с устройствами марок C, E, F.
  • Практически единолично изделиями вида L пользуются итальянцы. Редко такие вилки встречаются в североафриканских государствах. Они имеют маркировку CEI 23—16 / ВII и совместимы с нашими приборами.
  • Лесото, Свазиленд и ЮАР пользуются бытовыми устройствами с вилками M. Такие розетки совпадают с разъёмами типа M.
  • Бразилия и Южная Африка пользуются штепселями марки N, которые бывают двух видов: со штырьками потоньше для нагрузки до 10 ампер, остальные — до 20. Отечественные вилки подходят.

Для того чтобы избежать путаницы в сочетаниях, необходимо разработать единый стандарт и требования по напряжению и частоте электрического тока. Это вопрос огромных финансовых затрат, потому что придётся перекраивать энергетические системы большинства государств.

Отечественные устройства

Все устройства, производящиеся в нашей стране и официально импортируемые, должны комплектоваться вилками стандарта C по ГОСТу 7396. 1—89. Все данные наносятся на её корпус. Это предельные значения силы тока, частота и напряжение.

На данный момент такие штекеры делятся на две группы:

  • Вилка по международной классификации CEE 7 / 16, или C 5. Диаметр контактов 4 миллиметра. Они изолированы от корпуса и рассчитаны на токи до 6 ампер (общая нагрузка 1, 3 киловатта). Заземления не предусмотрено.
  • Соответствующая категории CEE 7 / 17, вилка принадлежит к классу C 6. Штырьки её потолще (4, 8 миллиметра) и ток, который она выдерживает, выше — 10 ампер, что соответствует 2, 2 киловатта нагрузки. Имеется заземляющий контакт.

Можно принять в расчёт имеющиеся в обиходе приборы со старыми, стандарта C1 — b, вилками. Они не снабжены землёй и укомплектованы штырьками толщиной 6 миллиметров.

Такой важный элемент электрической цепи нельзя подсоединять без учёта характеристик подключаемого устройства и возможностей самого штекера. Для того чтобы обезопасить себя и близких, выбрать лучше изделие с возможностью подключения заземления, так как в нашей стране появляется всё больше объектов с готовым контуром и трёхполюсной розеткой.

с заземлением, с плоскими контактами и советская

Вилка электрическая предназначена для подключения электроприборов к источнику энергии. Сетевое штепсельное изделие всегда крепится на конце кабеля, идущего от мотора или двигателя устройства. Встречаются разные виды приспособлений, которые отличаются как характеристиками, так и принадлежностью к конкретному типу электросети.

Содержание

  1. Виды штекеров
  2. Основные параметры
  3. Заземленная вилка
  4. Мировые маркировки
  5. Особенности российских электрических вилок
  6. Какая вилка лучше
  7. Правила присоединения вилки C1-b
  8. Присоединение провода к вилке С5 и С6

Виды штекеров

Электрическая вилка типа С

Российское производство электрических приборов несколько отличается от европейского. Однако вилки имеют схожие особенности и внешний вид. Приспособления бывают разборными и неразборными.

  • С5 — является аналогом европейского устройства СEE 7/16. Штыри изолированы на половину своей длины. Имеют округлую форму, их толщина составляет 4 мм. Максимальный ток нагрузки для штепсельного приспособления данного типа составляет 6 А. При этом выдерживает до 1300 Вт.
  • С6 — похожа на европейский вариант СЕЕ 7/17. Эти устройства в свою очередь бывают двух и трехполюсные (без заземления и с ним). Диаметр округлых штырей составляет 4,8 мм. Максимальный ток нагрузки составляет 10 А, при этом параметре вилка выдерживает мощность до 2200 Вт.
  • С1-b — оснащена круглыми штырями диаметром 4 мм. Заземляющий контакт отсутствует. Максимальный ток нагрузки составляет 6 А.

Производитель указывает величину тока, которую способна проводить вилка. Это обозначение не говорит о том, что применять приспособление можно при условии заданной силы тока.

Основные параметры

Конструкция разборной штепсельной вилки

Во время контакта вилки с розеткой происходит передача высокого напряжения от источника к потребителю. Обладает это устройство несколькими параметрами, без учета которых невозможен выбор изделия.

  • Количество контактов. Наиболее распространенный вариант штепсельного приспособления имеет два штыря. Американская вилка с проводом оснащена тремя контактами (присутствует заземление).
  • Форма. Приспособление может быть круглым, квадратным, овальным или угловым. Все зависит от того, какой дизайн придумает производитель электроприборов.

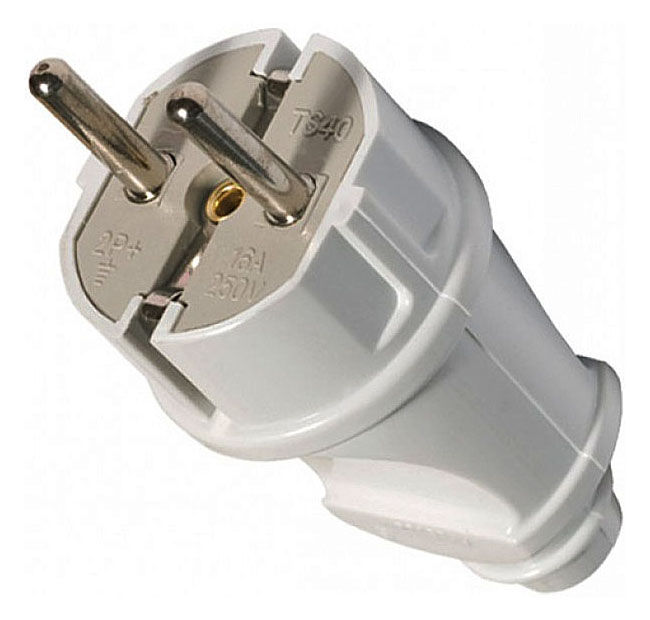

  • По варианту конструкции вилки бывают разборные и литые. Первые состоят из пластикового корпуса, соединенного специальными болтами. Неразборное приспособление изготовлено из плотной резины или жесткой пластмассы.
  • Соответствует определенному стандарту: европейскому или американскому.

Помимо параметров необходимо учитывать удобство и безопасность вилки электроприбора при выборе.

Почти все современные вилки подлежат ремонту при условии, что они имеют разборную конструкцию.

Заземленная вилка

Электровилка с заземлением

Электрическая вилка с заземлением применяется, если в доме проложена трехфазная сеть. Иначе третий контакт задействован не будет. Такая конструкция применяется исключительно в новых застройках и создает дополнительную безопасность при использовании электрического прибора.

Обустроенное заземление позволяет передать пробой тока по системе проводников, предотвращая возгорание электрики и травмы человека.

Мировые маркировки

Виды электровилок и розеток

Маркировка, которая содержится на вилке для провода, зависит от того, в какой стране была изготовлена конструкция. Для каждого государственного стандарта принято присваивать индивидуальные типы штепсельных приспособлений.

  1. Американские экземпляры относятся к типам А и В. Такие приборы имеют плоские штырьки. Вариант А изготавливается без заземления, а приспособление с обозначением В предусматривает место для его крепления.

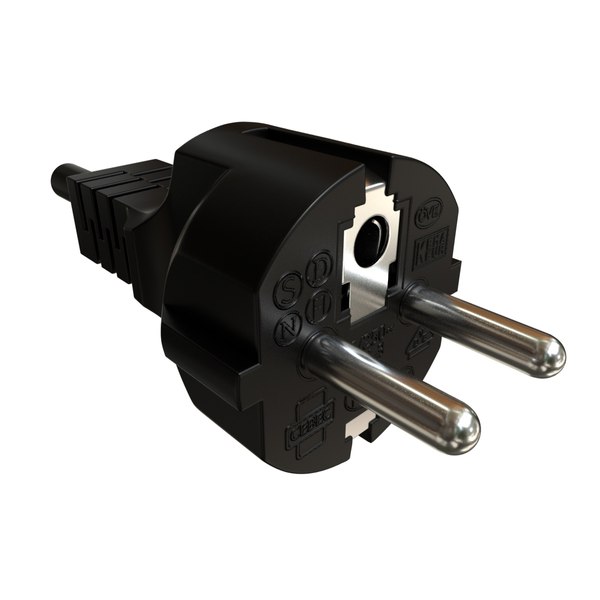

  2. Электровилка евро относится к типу С. Оснащена двумя круглыми контактами с отсутствующим заземлением.
  3. Обозначение D присвоено приспособлениям английского производства. Имеет три контакта: один тонкий и два толстых.

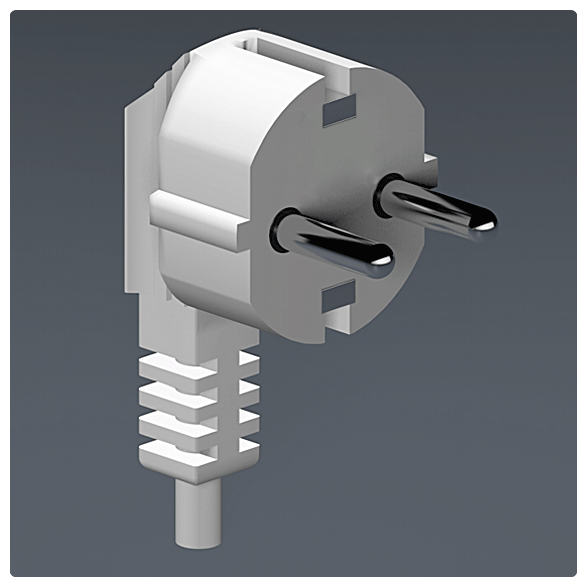

  4. Вилка для розетки с плоскими контактами типа F имеет заземление, у нее есть две пластины для этого.
  5. Во французские вставляются два округлых штыря, а третий устроен в розетках.
  6. Вилки для электрического шнура австралийского типа обозначают I, а в Израиле присваивают букву Н.

Если электровилки не подходят к стандартной бытовой розетке, начинают искрить, целесообразно использовать специальные адаптеры или удлинители.

Особенности российских электрических вилок

Вилка бытовая C1/B

В России встречаются разборные и литые вилки. Они обычно уже установлены на шнурах электрических приборов, поэтому не требуют специального включения. Часто встречаются штекеры типа C5, они имеют круглые толстые штыри. Подходят для питания техники мощностью до 1,3 кВт.

Встречаются однофазные вилки, которые идут в комплекте к мощным электроприборам: пилам, болгаркам, дрелям. Обычно их конструкция неразборная, за основу производства берется каучук.

Конструкции типа С6 встречаются на разных вариантах бытовой техники. Рассчитываются на мощность до 2 кВт, имеют два или три контакта диаметром 4,8 мм. Конструкции С1-b предназначены для приборов мощностью не более 1,3 кВт.

Какая вилка лучше

Литые электрические вилки

Электрические вилки и розетки должны соответствовать друг другу по количеству контактов и по числу Ампер. Есть мнение, что разборная конструкция штепсельного приспособления менее надежная. В ней контакты часто разбалтываются, соединительные болты расслабляются после длительного использования. В результате пользоваться конструкцией небезопасно.

Литые изделия имеют прочный корпус с надежной каучуковой или резиновой изоляцией. Такой штекер может прослужить гораздо дольше без замены. Также некоторыми особенностями отличаются приспособления в зависимости от принадлежащего класса.

  1. Класс А. Обычно конструкции такого типа эксплуатируют в Центральной Америке и Японии. Один штекер толще другого. Это сделано для соблюдения полярности.
  2. Класс В. Предназначен для бытового применения, имеет заземляющий контакт. Оптимальная сила тока до 15 Ампер.
  3. Класс С. Европейский стандарт, имеет схожесть с вариантами, которыми пользовались в СССР. Такие вилки удобны и входят в разъемы нового типа, при этом подойдет только плоская розетка.
  4. Вилки других стандартов. Все они разные, но могут иметь единый способ подключения. Поэтому каждый из вариантов может эксплуатироваться на любом из континентов. Образцы с обозначением D, E, F и другие могут применяться для электросетей РФ и советских розеток при наличии специального переходника.

Чтобы создать единый стандарт электрического подключения на всей планете придется на некоторое время перекрыть все энергетические системы.

Правила присоединения вилки C1-b

Крепление проводов

Для каждого отдельного устройства в зависимости от его класса существуют индивидуальные нюансы подключения. Разборные вилки должны подключаться при условии хорошего контакта штырей с проводниками.

  • С двух контактов снимается изоляция на расстоянии 2-2,5 м от концов.
  • Из жил формируются и зачищаются колечки.
  • Контакты коммутируются со штырями.
  • Помещаются в посадочные места.
  • Детали корпуса вилки соединяются между собой и скручиваются болтами.

Будьте внимательны при зачистке изоляции, лучше используйте специальные ножницы.

Присоединение провода к вилке С5 и С6

Пошаговая схема замены вилки

В устройствах типа С5 и С6 уже предусмотрены специальные отсеки для установки контактов. Силовые кабели, состоящие из трех проводников, необходимо перед подключением к колодкам сложить вдвое и скрутить. Затем контакты просто зажимаются в посадочном месте специальными винтами.

Если отсутствует контакт заземления в розетке, зеленый проводник нельзя использовать и подсоединять к основе электроприбора или оставлять открытым в стене. Для надежности его лучше заизолировать.

При установке вилки на мощный электроприбор необходимо предусмотреть возможный перегрев. Желательно, чтобы штепсельное приспособление имело запас мощности, ни в коем случае показатель не должен быть меньше.

При замене вилки на проводе важно учитывать все обозначения маркировки и особенности розеток, которые будут применяться в качестве источника питания ремонтируемого электроприбора.
