Винтовая лестница своими руками из металла чертежи: чертежи, расчеты и разновидности винтовых конструкций

чертежи, расчеты и разновидности винтовых конструкций

Зная, как изготовить винтовую лестницу своими руками — вы придадите вашему дому особую эксклюзивность и оригинальность, а также будете уверены в ее качестве и надежности. Так как вы самостоятельно сможете выбрать нужные материалы, выполнить необходимые расчеты и сделать по-настоящему качественный монтаж винтовой лестницы, чертежи которых вам обязательно пригодятся.

• Проектирование и расчет винтовых лестниц
• Изготовление винтовой лестницы
• Металлическая лестница
• Деревянная лестница
• Бетонная лестница

Любой из нас пытается сделать в своем доме оригинальную атмосферу, придать жилищу привлекательный вид и создать уникальный интерьер. Если дом рассчитан на несколько этажей, то непременно появляется вопрос о лестнице, которая ведет этажом выше. Для решения пространственной проблемы размещения лестницы, нужно подумать над ее конструкцией и просмотреть не одно фото, а также чертежи винтовых лестниц.

В маленьких помещениях, которые не позволяют выделить достаточное пространство, великолепно будет выглядеть винтовой вариант, который даст возможность на небольшой площади установить нужное количество ступеней для удобного подъема.

Помимо этого, нужно заметить, что расход стройматериалов на винтовую лестницу будет гораздо меньше, чем на маршевую. Поэтому, изготовленная винтовая лестница своими руками, обойдется гораздо дешевле и станет более выгодным вложением денег.

Использование разных материалов, чертежей, видов конструкции и декораций даст возможность вам не только существенно украсить интерьер дома, но и проявить ваши таланты декоратора, дизайнера и оформителя.

Металлическая или деревянная, задрапированная или прозрачная, она будет гармонично вписываться в окружающее пространство, восхищать и поражать всех гостей.

Проектирование и расчет винтовых лестниц

Перед тем как приступить к сооружению винтовой конструкции, нужно будет посидеть над расчетами, выполнить необходимые замеры и составить чертежи своими руками.

Начиная техническую часть создания межэтажной конструкции, подумайте, каким образом вы планируете использовать окружающее пространство, насколько часто будете пользоваться лестницей, какие функции и нагрузки она станет исполнять.

Резная винтовая конструкция с громоздкими перилами, скорей всего не позволит занести на этаж большой диван или опустить шкаф.

Присутствие в семье детей также потребует внимательной планировки такого опасного в плане падений элемента, а именно:

• оборудовать лестницу дополнительной защитой;
• ограничить доступ к опасным элементам;
• выбрать подходящий нескользкий напольный материал и т. д.

Этап разработки и планирования технической стороны строительства винтовой лестницы своими руками – самый продолжительный и сложный.

Но не нужно отчаиваться и бежать в первый попавшийся строительный магазин за приобретением готовой конструкции – различные фото, можно отыскать в интернете.

Перед тем, как начать строительство, подумайте способы крепления и конструкцию. Лестница может быть установлена на стойке в любом месте комнаты или прилегать к стене. Во втором варианте стена выступает в роли дополнительной опоры, придавая конструкции более лучшую устойчивость и жесткость.

При свободной установке нужно поставить дополнительные опоры для ступеней, они имеют несущую функцию и делают спуск более безопасным и комфортным.

Внимательно продумайте варианты материала, использованные при создании винтовой лестницы. Гармонично выглядят деревянные или металлические конструкции, сделанные в подходящей интерьеру расцветке. По этим ступеням удобно перемещаться даже босиком, не боясь простудиться. Эти поверхности просты в уходе и великолепно подойдут для посещаемых помещений, например, для прихожей.

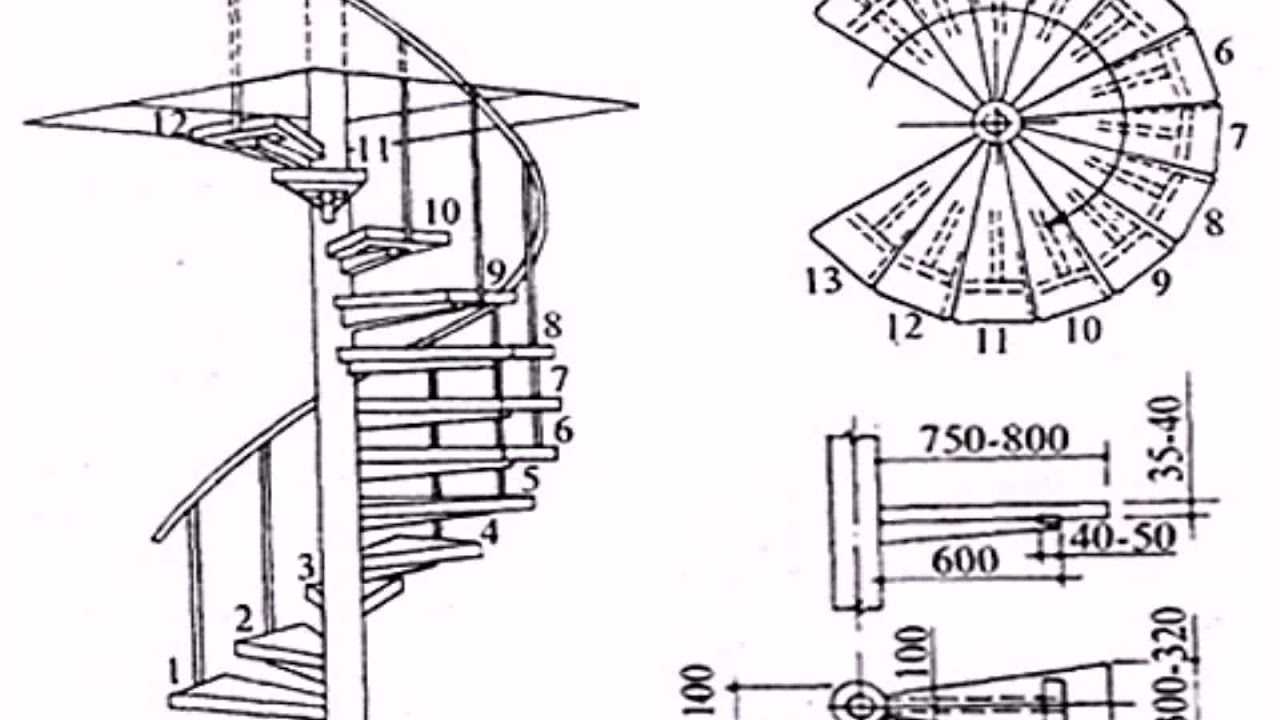

Перед началом строительства нужно сделать чертеж, с помощью которого вы будете иметь полное представление о нужном количестве стройматериала, высоте стойки и ширине ступеней.

Сделать чертежи своими руками очень просто, нужно лишь определенное усердие и точность при подготовке всех нужных измерений. При необходимости или появлении каких-то вопросов или уточнений, всегда есть возможность посмотреть фото или видео создания лестницы. Пошаговые видеосъемки, дополненные словесными советами, дадут возможность вам разобраться с трудностями и сделать шедевр лестничного искусства.

Красивые фото винтовых лестниц из металла

Изготовление винтовой лестницы

Чтобы соорудить по-настоящему удобную, надежную и прочную конструкцию, нужно определиться со следующими нюансами:

• какой ширины будет конструкция. Наиболее удобная для эксплуатации в доме ширина лестницы – 0,90 см. Таким образом, диаметр составляет сумму ширины двух ступенек и диаметра вертикальной стойки;
• затем рассчитывается наиболее удобная ширина ступеней. Для человека лучше всего перемещаться по ступеням шириной до 350 мм. Но ступеньки винтовой лестницы не прямоугольные. Имея вид трапеции, они увеличиваются от вертикальной стойки, повышаясь по ширине к перилам;
• после этого необходимо посчитать число ступенек, нужных для полного витка. Это рассчитывается путем умножения длины окружности перемещения человека на среднюю ширину ступеней. Данное округленное число и будет количеством нужных ступеней;
• затем делаем расчет относительно высоты витка и числа проемов. Высота витка обязана быть не меньше 2,15 м, требующихся для комфортного перемещения человека. Эта высота получена с помощью сложения среднего роста человека (180 см), высоты ступеней и запаса в 15 см. Данное число делим на 15 (число ступенек) и имеем так высоту одной ступени лестницы;
• с учетом того, что мы знаем высоту общей конструкции, несложно будет определить число проемов и нужное число ступенек для комфортного перемещения.

Металлическая лестница

Эксплуатация винтовых лестниц возможна, не лишь внутри дома, но и за пределами. В данном случае вам будет необходима изготовленная металлическая винтовая лестница. Металл не так подвергается влиянию внешней среды, чем дерево, и в большей степени подходит для эксплуатации в роли материала для внешних работ.

Можно изготовить металлическую лестницу в роли пожарной либо организовать вспомогательный выход из дома своими руками, это придаст внешнему виду дома оригинальный и неординарный вид, сделает коттедж уникальным и более комфортным в эксплуатации.

Металл можно выбрать и в роли стройматериала для внутренних лестниц. Как правило, в интерьере встречается кованная лестница из металла. Это произведение искусства, которое сочетает в себе легкость и прочность, невероятную надежность и ажурную невесомость, сможет изготовить своими руками совсем не каждый. Но служить эта лестница будет довольно продолжительное время и, покрываясь со временем налетом старины, будет смотреться все величественней и шикарней.

К явным преимуществам лестниц из металла относится их устойчивость к пожару, сочетаемость с разными стилями интерьера, возможность объединения металлических частей с остальными материалами (керамикой, камнем, деревом), легкость монтажа и значительная долговечность и износоустойчивость.

Деревянная лестница

Самой большой популярностью в современных интерьерах пользуются винтовые конструкции из дерева. Они гармонично вписываются в дизайнерские решения практически всех помещений, а также недороги и довольно долговечны.

Простые правила ухода, эксплуатации и легкость конструкции дают возможность повсеместно устанавливать их для комфортного перемещения между этажами в частных коттеджах.

Выполнив предварительные расчеты и нарисовав чертеж, вы приблизительно поймете, как изготовить деревянную лестницу. Можно купить готовые заготовки для установки ступеней, а можно сделать их своими руками.

Главное – нужно помнить о тщательной шлифовке поверхности, обработке дерева и использовании защитного лакового покрытия, чтобы не допустить деформаций и появления вредоносных жучков.

При сооружении своими руками, нужно помнить о перилах. Балясины можно сделать из деревянного массива или использовать металлическую конструкцию.

Для поручней, в качестве экономии, можно выбрать клеевой брус или пластик под дерево – их великолепные износостойкие качества дают возможность сохранить конструкции привлекательный вид на протяжении долгого времени.

Внимательно продумайте все варианты, выполните нужные расчеты и чертежи, выбирайте лишь качественные материалы и деревянная лестница будет радовать вас не одно поколение.

Бетонная лестница

Если вам необходимо, чтобы лестница прослужила довольно долго, имела презентабельный и весомый вид, и при этом была довольно прочной и надежной, вам подойдет конструкция из бетона. Она основательна и очень прочна, а также свидетельствует о благосостоянии владельца дома, его презентабельности и достатке. Но она требует более тщательных расчетов и выполнения некоторых требований во время сооружения.

Таким образом, сооружение винтовой лестницы при наличии правильных расчетов и определенных навыков – дело довольно простое. А выглядеть и служить она на даче или в коттедже будет отлично, так как, создавая уникальный шедевр, вы вкладываете в него свою любовь и душу, а это очень важно.

чертежи, этапы, фото и видео

Добавил(а): Сергей Колосов 4 сентября

Владельцы домов (а в последнее время и квартир) с двумя и более этажами однозначно сталкиваются с проблемой постройки лестницы. С давних времен лучшим вариантом решения данной задачи считается винтовая лестница. Во-первых, она занимает сравнительно мало места, что позволяет существенно сэкономить пространство, а во-вторых, за счет своей конструкции обладает достаточным запасом прочности. Конечно, проще всего доверить постройку такой лестницы профессионалам или купить уже готовую конструкцию в строительном супермаркете. Но если готовые «стандартные» варианты вам не подходят, а нанимать специалистов нет желания или возможности, то винтовую лестницу из металла можно изготовить самостоятельно. Правда, сразу нужно оговориться, что дело это достаточно непростое, но вооружившись определенными   знаниями и навыками справится с этой задачей вполне реально.

Содержание

• 1 Конструкции винтовых лестниц

• 2 Расчет винтовой лестницы на больцах

  • 2.1 Высота лестницы

  • 2.2 Диаметр лестницы

  • 2.3 Количество ступеней и высота проступка

  • 2.4 Ширина ступеней

• 3 Расчет лестничной площадки

• 4 Монтаж винтовой лестницы на опорном столбе

  • 4.1  Установка центрального столба

  • 4.2 Установка ступеней и дополнительной опоры

  • 4.3  Установка перил

• 5 Декорирование винтовой лестницы

• 6 Видео о готовой винтовой лестнице на больцах

Конструкции винтовых лестниц

Существует три основных типа винтовых лестниц:

1. На косоурах. Основным опорным элементом такой лестницы является одна или несколько опорных балок, поверх которых укладываются ступени. Торцы ступеней в данном случае остаются открытыми;

   Основным опорным элементом такой лестницы является одна или несколько опорных балок

2. На тетивах.  В этом случае ступени крепятся к внутренним сторонам несущих элементов. Ими могут являться две балки-тетивы, или одна балка и центральный опорный столб;

   В этом случае ступени крепятся к внутренним сторонам несущих элементов

3. На больцах. Опорные балки в данной конструкции лестниц вообще не предусмотрены. Ступени крепятся либо к стене (для маршевых лестниц) либо, что актуально в нашем случае, к центральному опорному столбу с помощью больцев.

   Опорные балки в данной конструкции лестниц вообще не предусмотрены

Достаточно интересным и несложным в изготовлении является симбиоз маршевой и винтовой лестницы. Такая конструкция отлично сочетает в себе достоинства обоих разновидностей.

Наиболее простой в изготовлении является винтовая лестница на больцах с центральным опорным столбом

Наиболее простой в изготовлении является винтовая лестница на больцах с центральным опорным столбом. Поэтому мы сосредоточим свое внимание именно на этой конструкции.

Расчет винтовой лестницы на больцах

Очень важным этапом при постройке винтовой лестницы является точный расчет конструкции и определение всех ее параметров. Для создания грамотного чертежа нам потребуется 5 значений: высота лестницы, ее диаметр, количество ступеней, их ширина, а также высота проступка. Рассмотрим процесс определения каждого из параметров подробнее:

Высота лестницы

С определением этого параметра все просто – достаточно с помощью отвеса измерить расстояние от пола до потолка.

Диаметр лестницы

Данное значение определяется в соответствии с вашими личными предпочтениями, а также особенностями помещения, в котором будет устанавливаться лестница. Диаметр лестницы равен длине ступени умноженной на два, плюс ширине опорного столба.

При выборе диаметра стоит помнить, что минимальная длина ступени не должна быть меньше 50 сантиметров, таким образом, минимально допустимый диаметр лестницы с опорным столбом в 5 сантиметров будет 105 сантиметров. Для более комфортного пользования лестницей желательно чтобы это значение было 135-140 сантиметров при той же толщине опорного столба.

Количество ступеней и высота проступка

Необходимое количество ступеней в каждом конкретном случае зависит от высоты проступка. Она, в соответствии с ГОСТом, должна колебаться от 15 до 20 сантиметров.

 Для начала необходимого необходимо разделить высоту лестницы на любое значение в этих пределах.

 Допустим, что высота помещения 265 сантиметров. Вы решили сделать ступени высотой 17 сантиметров. Делим 265 на 17 и в результате получаем: 265/17=15,58. Поскольку количество ступеней не может выражаться дробью, то округляем это значение до целого числа (например, 15).

Теперь, для вычисления необходимой высоты проступка делим на полученное значение  высоту нашей лестницы: 265/15=17,66. Именно это число и будет необходимой в нашем случае высотой проступка.

Поскольку роль верхней ступени будет выполнять площадка верхнего этажа, отнимаем от полученного количества ступеней один: 15-1 =14.

Таким образом, при высоте лестницы в 265 сантиметров нам понадобиться 14 ступеней высотой 17,66.

Так как отмерять каждый проступок с учетом сотых долей неудобно, округлим имеющееся значение до 17,7, изменив при этом высоту нижней ступени. Для этого воспользуемся следующей формулой: 265 (высота лестницы) – (14 (количество ступеней) х 17,7) = 17,2. Таким образом, мы имеем первую ступеньку высотой 17,2 сантиметра и все остальные по 17,7.

Ширина ступеней

Ступени для винтовой лестницы делаются в виде клина. Таким образом, необходимо будет определить две их ширины – внешнюю и внутреннюю. И если внутренний размер может быть выбран произвольно (главное чтобы он был не менее 10 сантиметров), то внешнюю ширину ступеней придется точно рассчитать. Для этого нам понадобиться знать длину лестница по ее внешнему краю.

При расчетах допустим, что угол поворота нашей лестницы составляет 270 градусов (наиболее распространенный вариант).

Воспользуемся школьной формулой вычисления длины окружности L =2?R. Предположим, что диаметр нашей лестницы составляет 180 сантиметров, а радиус, соответственно, 90 сантиметров. Применим эти данные к формуле и получим: 2х3,14х90 = 565,2. Но поскольку наша лестница не является полной окружностью, необходимо умножить полученное значение на  ? или в десятичных дробях на 0,75, что как раз и будет соответствовать 270 градусам.

Если вы делаете лестницу с углом поворота в 180 градусов, то полученную длину окружности необходимо умножить на ?  или, проще говоря, разделить на 2. Если же лестница делает полный оборот в 360 градусов, то никаких дополнительных действий не производится.

В результате получаем: 565,2 х 0,75 = 423,9.

Теперь делим это значение на количество ступеней:

423,9 / 14 = 30,27.

Это и будет ширина наших ступеней по внешнему краю.

Но, поскольку оптимальное место для подъема находится на расстоянии 2/3R от опорного столба, умножаем  длину лестницы на 0,66 (2/3 в десятичном исчислении).

Получаем: 423,9 х 0,66 = 279,77.

Теперь остается разделить это значение на количество наших ступеней. Результат должен находиться между 20 и 40 (именно такая ширина ступени наиболее комфортна при подъеме).

279,77 / 14 = 19,98.

Как видите, данное значение не укладывается в приемлемые параметры, хотя и является достаточно близким. Конечно, на недостающие 2 миллиметра можно не обращать внимания, но лучше немного уменьшить либо радиус нашей лестницы, либо количество ступеней (естественно предыдущие значения придется пересчитать с учетом изменившихся параметров). Уменьшаем количество ступеней до 13 (14-1) и получаем

279,77 / 13 = 22,84.

Вот теперь ширина наших ступеней полностью соответствует ГОСТАм, и лестница будет безопасной и удобной.

После всех вычислений мы имеем следующие размеры нашей лестницы:

• Высота – 265 сантиметров;
• Диаметр – 180 сантиметров;
• Количество ступеней – 13;
• Высота проступка (с учетом измененных вычислений) – 18,92 сантиметра;
• Ширина ступени с внутренней стороны – 10 сантиметров;
• Ширина с внешней стороны (с учетом измененных вычислений) – 32,6 сантиметра;
• Ширина ступени в среднем значении – 22,84 сантиметра.

Используя полученные данные вы без труда сможете сделать чертеж как отдельных ступеней, так и самой лестницы.

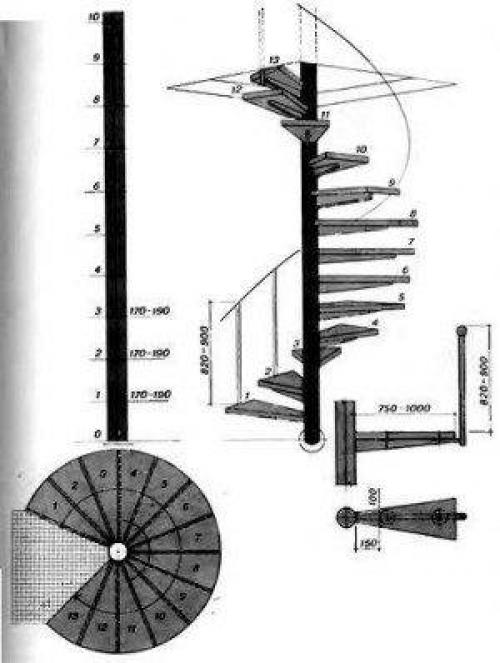

Готовый чертеж отдельных ступеней и самой лестницы

В заключении желательно проверить наши ступени на соответствие ГОСТАм для прямых лестниц. Используем формулу 2H +B =60-64 сантиметра (Н – высота проступка, В – ширина ступени в среднем значении).

Получаем:  2 х 18,92 + 22,84 = 60,68. Как видите результат попадает в допустимое значение, значит все расчеты были проведены верно.

В том случае если полученный результат будет сильно отличаться от нормы, придется провести расчеты заново, изменив количество ступеней либо диаметр лестницы.

Если расчет винтовой лестницы покажется вам слишком сложным, то для этой цели можно воспользоваться специальными программами-калькуляторами, которые без проблем можно найти в сети Интернет.

Расчет лестничной площадки

Помимо расчета самой лестницы необходимо рассчитать размеры верхнего проема и лестничной площадки. И если с шириной проема все просто – она должна быть на 10 сантиметров больше радиуса лестницы, то вычисление его длины делается чуть более сложным методом.

По ГОСТу высота от края проема до ближайшей к нему ступеньки должна быть минимум 2,05 метра. Делим эту величину на высоту наших ступеней и полученный результат округляем в большую сторону.

205 / 18,92 = 10,83. После округления – 11.

Отнимаем полученный результат от общего количества ступеней.

13 – 11 = 2

Следовательно, край верхнего проема должен находиться на одном уровне со 2-й снизу ступенькой.

Достаточно интересно выглядит винтовая лестница с круглым проемом. Его размеры должны быть на 20 сантиметров больше диаметра лестницы.

Край верхнего проема должен находиться на одном уровне со 2-й снизу ступенькой

Монтаж винтовой лестницы на опорном столбе

Процесс сборки лестницы состоит из четырех основных этапов: установка центрального столба, установка ступеней и дополнительных опор, установка перил, финальная отделка.

 Установка центрального столба

В идеале центральный столб винтовой лестницы устанавливается еще во время строительства дома. В этом случае нижняя его часть бетонируется, а верхняя крепится к плите перекрытия с помощью дюбелей, вкрученных в специально приваренную пятку-основание.

Крепить столб ОБЯЗАТЕЛЬНО с обоих концов, поскольку в противном случае лестница будет небезопасной

Глубина бетонирования в пол должна составлять не менее 40 сантиметров.

Если же установка проводится в уже готовом помещении, то основания привариваются к обоим концам опорного столба. Крепить столб ОБЯЗАТЕЛЬНО  с обоих концов, поскольку в противном случае лестница будет небезопасной.

Установка ступеней и дополнительной опоры

Когда столб установлен можно приступать к монтажу ступеней. Их можно изготовить полностью из металла лучше всего для этой цели использовать сталь. Ступени приваривают к опорному столбу начиная с нижней, располагая их таким образом, чтобы передний край каждой последующей ступени был точно над задним краем предыдущей. И естественно следует строго соблюдать расстояние между ступенями.

Помимо ступеней необходимо будет установить еще одну дополнительную опору. Она может быть как отдельно стоящим столбом, расположенным под одной из средних ступеней, так и представлять собой упор прикрепленный к стене (в том случае если одна из ступеней упирается в стену).

Дополнительная опора устанавливается до того, как будет положена опирающаяся на нее ступень. Если это столб, то он крепится к полу с помощью пятки и дюбелей, если упор на стене – с помощью анкеров.

Когда все ступени установлены для придания конструкции дополнительной жесткости и монолитности все ступени связываются между собой металлическими перемычками, которые привариваются с обратной стороны лестницы соединяя передний и задний край следующих друг за другом ступеней.

После окончания монтажа ступеней необходимо удалить оставшуюся после сварки окалину (достаточно просто сбить ее молотком) и отшлифовать все острые края и заусенцы.

 Установка перил

Перила или поручни являются необязательным элементом винтовых лестниц. Их установка необходима в тех случаях, когда ширина ступеней меньше 90 сантиметров, либо высота лестницы более двух этажей. Устанавливаются перила на металлических прутках, которые привариваются к ступенькам лестницы.

Декорирование винтовой лестницы

Существует три основных «классических» стиля винтовых лестниц: замковый, ковка и Прованс.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой, а также использование каменных балясин при устройстве перил.

Замковый стиль подразумевает декорирование ступеней камнем или плиткой

Прованс наоборот требует присутствия в конструкции лестницы дерева, поэтому если вы выберете этот стиль, логичным  будет сделать деревянные накладки на ступеньки и перила.

Прованс наоборот требует присутствия в конструкции лестницы дерева

Ну и кованый стиль требует наличия кованых элементов (чаще всего это перила). Этот стиль  хоть и сравнительно дорого обходится, но зато оформленная ковкой лестница может стать главным украшением вашего дома.

Кованый стиль требует наличия кованых элементов

Видео о готовой винтовой лестнице на больцах

Посмотреть, как выглядит построенная предложенным нами способом лестница, можно посмотреть в следующем видео.

Надеемся, что наши советы помогут вам построить надежную винтовую лестницу, которая будет служить вам на протяжении долгих лет. Удачного вам ремонта!

• Автор: Сергей Колосов
• Распечатать

Родился в 1977 году в городе Донецке, Украина. Окончил Донецкий Политехнический институт (ныне ДонГТУ) по специальности Автоматизированные системы управления. Работал на Донецком металлургическом заводе. В 1997 году переехал в Москву, где в течение 8 лет работал в нескольких строительных бригадах.

Оцените статью:

(6 голосов, среднее: 4.8 из 5)

Поделитесь с друзьями!

Создание винтовой лестницы — GreenBuildingAdvisor

Я думаю, что мое увлечение винтовыми лестницами связано с моей любовью к эффективности.

При стандартной лестнице на обоих этажах остается много свободного места. Например, со стенами высотой 8 футов самая крутая прямая лестница, разрешенная строительными нормами в моем районе, будет иметь длину чуть более 12 футов на втором этаже и более 14 футов на первом этаже. При ширине 3 фута это общая площадь около 80 квадратных футов, включая площадки.

Большинство архитекторов используют часть пространства под лестницей для хранения вещей, но это все равно не очень полезно. С другой стороны, винтовая лестница требует минимальной площади 58 квадратных футов, включая площадки. Когда дело доходит до устойчивой экономии, меньшая площадь означает тратить меньше денег на больший дом и использовать меньше ресурсов для строительства. Кроме того, винтовая лестница прекрасна, и я знал, что она станет фокусом дома.

Наборы для сборки винтовой лестницы можно купить в Интернете, но они очень дорогие, поэтому я решил собрать свою сам. Я купил чертежи у Джима Селфа. Я нашел его веб-сайт, когда проектировал дом, и был впечатлен количеством людей, которые использовали его планы и присылали фотографии своих готовых лестниц. Они выглядели действительно хорошо, и многие из его клиентов говорили, что планам было легко следовать. Хотя я не совсем согласен с тем, что им было «легко» следовать, они определенно не были слишком сложными, и конечным результатом стала лестница, которой я могу гордиться.

Большинство трудностей, с которыми я столкнулся при строительстве, были связаны с отсутствием качественных инструментов. Эти лестницы лучше всего строить в столярной мастерской, где есть столярный станок, строгальный станок, сверлильный станок и много места для работы. У меня их не было, и я обходился настольной пилой и ручными инструментами.

Если бы у меня было больше места для хранения больших инструментов, я бы купил несколько, и это значительно облегчило бы работу, но мне нужно закончить строительство дома, прежде чем я начну строить столярную мастерскую! Я упоминал об этом раньше, но повторю еще раз, и имейте в виду, что это исходит от человека, который не любит тратить деньги. Если есть инструмент, который может облегчить вам работу, мой совет — купить его. Деньги, которые вы потратите, окупятся.

Дизайн превыше всего

Первым этапом строительства винтовой лестницы является ее проектирование. Вам нужно решить, насколько толстыми и широкими должны быть ваши ступени и насколько крутой должна быть ваша спираль. Международный жилищный кодекс (IRC) ограничивает расстояние от низа одной ступени до низа следующей (подъем) до 9 1/2 дюймов. Ширина протектора ограничена 7 1/5 дюймами (минимум) и измеряется на расстоянии 12 дюймов от центральной стойки.

После того, как вы определитесь с размером ступеней, вы измерите расстояние между первым и вторым этажами и разделите его на желаемую высоту, чтобы узнать, сколько ступеней вам нужно. Эти цифры можно немного изменить, чтобы определить размер ваших протекторов и прокладок. Мой дизайн предусматривал 14 ступеней толщиной 2 13/16 дюймов каждая. с 5-дюймовыми проставками между ними. Это позволило подобрать идеальное расстояние при приземлении.

На этом чертеже показаны минимальные размеры протектора.

Для тех, кто планирует построить свой собственный дом, я не могу достаточно часто говорить вам, насколько важно правильное планирование. Даже со всем планированием, которое я сделал, я все еще сделал массу ошибок, и именно из-за этих ошибок потребовалось более двух лет, чтобы добраться до этой точки в сборке. Чем больше вы планируете, тем меньше ошибок вы совершите и тем быстрее завершите свою сборку.

Хотя по планам требовалась древесина лиственных пород, я решил сократить расходы и изготовить ступени из ели 2×6. Я связался с кем-то, кто использовал те же планы, которые также использовали мягкую древесину, и он был очень доволен тем, что получилось, а поскольку хвойную древесину можно купить более толстых размеров, чем твердую, мне было бы легче построить более толстые ступени, чем мои. жена подумала, что будет очень красиво смотреться.

Первым шагом к созданию ступеней было склеивание 2×6 вместе, чтобы получились 44-дюймовые квадраты, каждый толщиной 3 дюйма. Без фуганка я пытался обойтись своей настольной пилой, но проблема в том, что вы используете противоположную сторону в качестве направляющей, когда пропускаете доску через пилу, поэтому она не будет работать, если одна сторона уже не будет идеально плоской. . Мое решение состояло в том, чтобы прикрепить каждый 2 × 6 к 8-футовому уровню, а затем пропустить его через настольную пилу, используя уровень в качестве направляющей и сбривая ровно столько, чтобы получился прямой край. Это было не идеальное решение, но я использовал те инструменты, которые у меня были.

Я склеил 2×6 в двухслойный квадратный кусок размером 44 дюйма и толщиной 3 дюйма. Я повторил описанный выше процесс еще шесть раз, а затем отнес все детали в ближайший столярный цех для строгания. Для этой задачи вам понадобится действительно большой строгальный станок. Мне удалось вырезать по две конических ступени из каждого блока, чтобы в итоге получилось 14 ступенек.

Я также купил длинный отрезок 3-дюймовой трубы, пятнадцать 3 1/3-дюймовых прокладок между гусеницами, а также 3-дюймовый ниппель и муфту.

Сборка начинается с центральной стойки

Мне посчастливилось иметь друга, имеющего некоторый опыт сварки, поэтому, взяв напрокат сварочный аппарат, он помог мне отточить свои навыки, потренировавшись на металлоломе. Потом я пошел работать над реальным делом.

После сборки основной трубы пришло время установить ее и по частям надеть ступени и распорки на центральную стойку. После того, как все гусеницы и проставки были прикреплены, я немного развернул их веером, чтобы получить представление о том, как будет выглядеть готовый продукт, как показано на фотографии ниже.

Распорки и гусеницы примерно в правильном положении.

Когда ступени установлены, пришло время прикрепить балясины и перила. Балясины сделаны из 2 × 2 с прорезями на одном конце, поэтому каждую балясину можно привинтить к краю проступи. Прикрутив балясины на место, я использовал обрезки дерева и малярную ленту, чтобы соединить их все вместе, чтобы они были красивыми и прямыми, как показано на фотографии ниже.

Куски лома, приклеенные скотчем, удерживают балясины вертикально.

Затем я вырезал центр куска картона для плакатов и положил его поверх балясин, растянув его в виде небольшой спирали. Я прикрепил доску для плакатов к вершинам пяти балясин, а затем отметил внешнюю сторону балясин на нижней части доски для плакатов. Я снял плакат и положил его на пол, чтобы увидеть все отметки. Используя некоторую геометрию и немного проб и ошибок, я определил центр и радиус сделанных мною отметок. Я вычел половину ширины балясины из радиуса, который я вычислил, чтобы получить центр поручня. Я добавил половину ширины поручня, чтобы получить радиус внешней формы, и вычел ее, чтобы получить радиус внутренней формы. Как только я почувствовал, что у меня есть хорошая оценка радиуса ограждения, я приступил к созданию формы для него.

Изготовление перил

Перила состоят из семи тонких слоев, которые я положил на ребро и склеил. Я использовал клей с более медленным схватыванием, чтобы у меня было время вставить слои в формы, прежде чем они слишком сильно схватятся. Вы хотите, чтобы они могли немного скользить друг мимо друга, когда они изгибаются в круглую форму.

Я построил формы из обрезков фанеры, вырезанных по кривой внутри, а затем из небольших квадратных блоков для внешней стороны форм, как показано на фотографии ниже.

Форма для перил изготовлена ​​из обрезков фанеры, вырезанных по кривой, и небольших квадратных блоков на внешней стороне формы.

Квадратные блоки оставляют немного места для перемещения ламелей на место, прежде чем они будут закреплены с помощью маленьких прокладок. Важно соблюдать осторожность при расчете внутреннего и внешнего радиусов форм. Я оценил радиус, используя вершины балясин, и я хочу, чтобы эти балясины располагались по центру нижней части перил, поэтому мне пришлось немного посчитать, чтобы получить правильный радиус для внутренних и внешних форм.

Следующая часть была невероятно сложной, и если бы мне пришлось делать это снова, я бы использовал, может быть, 10 более тонких планок вместо семи более толстых, которые я использовал. Несколько ламелей в итоге сломались, когда я сгибала их на место. К счастью, я смог просто поместить их посередине, и как только все было плотно зажато, ошибка была едва заметна.

Получение всех слоев поручня в форме было непростым делом.

Когда клей высохнет, пришло время испытать невероятную силу наждачной бумаги. Вы бы никогда не подумали, что эта уродливая мешанина из палочек и клея когда-нибудь превратится в такие красивые перила, но с некоторой настойчивостью и орбитальной шлифовальной машиной это каким-то образом произошло. Клянусь, я не подшучиваю над тобой! Единственное, что я сделал, чтобы получить снимки до и после, которые вы видите ниже, это отшлифовал.

Одно только шлифование превратило грубую заготовку слева в готовый поручень справа.

Несмотря на то, что поручень был приклеен к плоской поверхности, он имел достаточную гибкость после высыхания клея, чтобы его можно было уговорить принять форму спирали, необходимую для выравнивания с вершинами балясин.

Последним шагом было просверлить отверстия в перилах для винтов, а затем прикрутить их к балясинам. Я использовал тот же метод, что и с балясинами, чтобы раззенковать винты и закрыть их деревянными дюбелями. Цвет, к сожалению, не совсем совпал с тем, что я хотела. Последним шагом было прикрепление двух промежуточных балясин между каждой из основных балясин. Согласно строительным нормам, сфера диаметром 4 дюйма не должна проходить через пространство между балясинами.

Верх винтовой лестницы отделан деревянным цоколем, по всему периметру лестничной площадки установлены балясины. Опять же, важно сделать надрезы на балясинах, чтобы они зафиксировались на площадке, а также чтобы 4-дюймовая сфера не могла пройти между балясинами.

Верх лестницы отделан деревянным цоколем.

Я использовал фрезер и немного сосновой древесины, чтобы построить перила в верхней части площадки, а затем добавил пару металлических скоб, чтобы прикрутить концы перил к стене. Если бы я действительно хорошо все спланировал, я бы установил дополнительную блокировку в стене, чтобы кронштейн можно было привинтить к дереву. К сожалению, я этого не сделал, поэтому мне пришлось использовать анкеры для гипсокартона, чтобы прикрепить перила к гипсокартону.

Такими же скобами я прикрепил концы поручней спирали к стене. Это делает его немного менее шатким, когда вы действительно тянете его.

Я покрыл спираль несколькими слоями прозрачного лака. Это защитит его, а также придаст ему немного блеска. Я также использовал немного черной аэрозольной краски, чтобы скрыть надписи производителя на стальной трубе, которая действует как центральный стержень.

Единственное, что мне осталось сделать, это установить отделку там, где пол второго этажа встречается с краем лестничной площадки, но это придется подождать, пока пол не будет установлен. Настил будет проходить по верхней части лестничной площадки, а отделка будет проходить вниз по краю, чтобы скрыть переход от дерева к фанере и верхней части ступени.

---

Это один из серии блогов, подробно описывающих строительство дома с нулевым энергопотреблением в Пойнт-Робертс, штат Вашингтон, Мэттом Батом. Список статей Мэтта GBA можно найти ниже. Полный текст блога Мэтта Saving Sustainably можно найти здесь. Если вы хотите следить за затратами по проекту, вы можете следить за рабочим листом бюджета здесь.

Предыдущие сообщения Мэтта Бата:

Введение

Опалубка фундамента

Проектирование и установка септической системы

Заливка перекрытия

Каркас первого этажа

Каркас второго этажа

Каркас крыши

Кровельная черепица

Обшивка стен

Установка водостоков и вентиляционных отверстий

Сантехнические работы

Завершение просушки

Черновая отделка электрооборудования

Установка системы вентиляции

Установка отделки и сайдинга

Воздушная изоляция и изоляция

Внутренние стены

Установка теплового насоса



Как построить винтовую лестницу

Приобретение и установка комплекта винтовой лестницы

К

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 06.12.22

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, жилищном строительстве и реконструкции, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

В этой статье

• Приобретение комплекта винтовой лестницы

• Кодексы, разрешения и правила

• Вопросы безопасности

• Инструкции

• Часто задаваемые вопросы

Обзор проекта

Винтовая лестница предлагает преимущества для вашего дома, не имеющие себе равных по сравнению с обычной прямой лестницей. Винтовые лестницы привлекательны и функциональны, площадь лестницы сокращается до 14 квадратных футов.

Винтовые лестницы эффективно прячутся в местах, слишком тесных для обычной лестницы, таких как кухни, холлы и фойе.

Создание собственной винтовой лестницы своими руками — это продвинутый проект по благоустройству дома для самодельщиков, особенно если вам нужно создать лестничный колодец на верхнем этаже. Требуется помощь партнера. Тем не менее, результаты являются полезными, и установка винтовой лестницы является хорошим вариантом для домовладельцев, желающих увеличить стоимость своего дома.

Приобретение подходящего комплекта винтовой лестницы для дома

Комплекты винтовых лестниц включают в себя тщательно обработанные стальные детали, которые идеально подходят друг к другу с минимальным допуском на ошибку. Металлические ступени накладываются друг на друга вокруг прочного металлического столба, который обеспечивает большую часть поддержки. Ступени, шест, шпиндели, перила, балясины: все это специализированные детали, недоступные по частям в большинстве домашних центров.

Чтобы изготовить эти детали с нуля, вам потребуются инструменты для механической обработки, сварочное оборудование и навыки, необходимые для каждого из них. Большинство мастеров-самоучек считают более безопасным и эффективным использовать план винтовой лестницы с заранее купленными комплектами.

Винтовые лестницы стоят от 1000 до 20 000 долларов в зависимости от выбранного материала. Профессионалы берут от 35 до 85 долларов в час за установку, поэтому домовладельцы могут сэкономить больше места в бюджете, выполнив установку самостоятельно с помощью комплекта. Металл — самый доступный материал: от 1000 до 4400 долларов за стальную лестницу и от 1000 до 4600 долларов за чугун. Высококачественные материалы включают дерево, алюминий и стекло.

Кодексы, разрешения и правила

Позвоните в местный разрешительный отдел для получения информации о правилах винтовых лестниц и разрешениях на строительство. Из-за уникальных размеров винтовых лестниц местные правила для винтовых лестниц обычно отличаются от правил для прямых лестниц.

Например, ваш местный кодекс может разрешать стояки до 91/2 дюйма. Кодекс для прямых лестниц часто определяет высоту подступенка не более 7 3/4 дюйма. В следующей таблице приведены общие размеры винтовых лестниц:

Размеры винтовой лестницы: Расчетная таблица колодца и центральной стойки
Размер лестницы	Размер лунки (квадратный)	Поул-позиция
3 фута, 6 дюймов	3 фута, 8 дюймов	22 дюйма
4 фута	4 фута, 2 дюйма	25 дюймов
4 фута, 6 дюймов	4 фута, 8 дюймов	28 дюймов
5 футов	5 футов, 2 дюйма	31 дюйм
5 футов, 6 дюймов	5 футов, 8 дюймов	34 дюйма
6 футов	6 футов, 2 дюйма	37 дюймов

Вопросы безопасности

Лестницы, особенно винтовые, могут быть опасны, если их неправильно сконструировать и использовать неправильно. Начните с комплекта винтовой лестницы от известного производителя. Хотя инструкции в этом руководстве иллюстрируют функции, общие для большинства сборок винтовых лестниц, инструкции, прилагаемые к вашему комплекту, должны иметь приоритет над инструкциями в этом руководстве. Будьте особенно осторожны с открытым колодцем на верхнем этаже.

Оборудование/инструменты

• Сверлить
• Рулетка
• Ручные отвертки
• Лазерный уровень с отвесом или струнным отвесом
• Молоток
• ножовка
• Набор гаечных ключей или торцевых ключей
• Разводной ключ
• Безопасные очки
• Лестница
• Набор сверл
• Набор сверл по камню (по желанию)

Материалы

• Комплект винтовой лестницы
• Болты с запаздыванием
• Бетонные анкеры (опционально)

Как построить винтовую лестницу

1. Измерение высоты и требований к скважине

   С помощью рулетки измерьте расстояние от нижнего этажа до пешеходной поверхности верхнего этажа (не потолка нижнего этажа). Используйте эту высоту при заказе комплекта винтовой лестницы, так как вам потребуется указать необходимое количество ступеней. Рассчитайте площадь лестничного колодца, измерив длину по ширине.


   Совет

   Будьте точны при измерении роста. Ступени должны располагаться ровно на нужной высоте, чтобы верхняя площадка точно совпадала с верхним этажом.

2. Найдите центральный полюс

   Находясь на лестнице, измерьте половину длины с двух сторон лестничного колодца. Например, если площадь колодца составляет 3 фута 8 дюймов, половина этого размера составляет 22 дюйма. Вы должны отмерить 22 дюйма на двух соседних сторонах. Для большинства винтовых лестниц требуется площадь не менее 44 на 44 дюйма. Опуститесь на пол с помощью лазерного уровня или отвеса, чтобы найти точку крепления центральной стойки на нижнем этаже.


3. Прикрепите базовый фланец

   Поместите фланец основания центральной стойки в центральную точку, отмеченную на предыдущем шаге. Прикрепите фланец к полу болтами. Используйте бетонные анкеры, если пол бетонный. Используйте набор гаечных ключей или торцевые ключи, чтобы прочно вбить болты в бетонный или деревянный пол.


4. Установка центральной стойки

   Вставьте центральную стойку в базовый фланец. Пусть партнер крепко держит шест как можно ближе к отвесу.


5. Добавить гусеницы

   Переместите все ступени на верхний уровень. Осторожно сдвиньте ступени вниз по шесту; не позволяйте им упасть. Партнер на нижнем уровне, стоя на лестнице, будет контролировать спуск ступеней и позволит им постепенно складываться. Некоторые системы винтовых лестниц требуют прокладок между ступенями. Если это так, убедитесь, что прокладки находятся на верхнем уровне, и добавьте их соответствующим образом.


   Наконечник

   Металлические ступени тяжелые. Если все сложены в одном направлении, они могут опрокинуть шест. Укладывайте ступени, чередуя левую и правую, чтобы поддерживать вертикальный отвес столба.

6. Обезопасить площадку

   Как только все ступени будут установлены, наденьте верхнюю площадку на столб. Прикрепите площадку к верхнему уровню способом, предписанным производителем лестницы. Обычно стяжные болты прикрепляют площадку к боковым сторонам балок пола.


7. Поверните гусеницы в нужное положение

   Вращайте ступени последовательно, чтобы они образовывали форму штопора или спирали, направленную вверх.


8. Прикрепите шпиндели

   В комплектах винтовых лестниц всегда есть система, которая одновременно выравнивает ступени и обеспечивает балясины для перил. Во многих комплектах используются отдельные шпиндели, которые крепятся от одной ступени к соседней верхней. Прикрепите эти шпиндели в соответствии с рекомендациями производителя.


9. Установка перил

   Многие комплекты винтовых лестниц имеют перила, которые поставляются в виде плотной катушки. Вместе с напарником расширяйте спираль, пока она не станет диаметром вашей винтовой лестницы.
