TCL 32E77Nh30. Ремонт, схема, сервис

Техническое описание и состав телевизора TCL 32E77Nh30, тип панели и применяемые модули. Состав модулей.

Общие рекомендации по ремонту TV LCD LCD

Возможные проявления дефектов

— Телевизор TCL 32E77Nh30 не включается совсем. Контрольные лампочки не светят и не мигают. Телевизор на ПДУ и кнопки панели управления не реагирует.

С подобными проявлениями обычно выходит из строя модуль питания 40-1PL37C-PWE1XG. Тогда рекомендуем замерить его выходные напряжения и, в случае их отсутствия, следует проверить исправность силовых ключей (2SK3568) и выпрямительных диодов преобразователей на предмет вероятного КЗ.
При пробоях полупроводников во вторичных цепях любого преобразователя, как правило, он может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в элементах первичной цепи чаще всего сразу обрывается сетевой предохранитель и реже токовый датчик в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации.

ШИМ-регуляторы (PWM) L6599 (16), L6563 (PFC 14pin), VIPER22A (Standby), если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.

— Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.

Данные проявления могут быть спровоцированы и модулем питания, либо дефектами инвертора, а так же перекосом токов в лампах по причине их неравномерного износа. Если все электролитические конденсаторы фильтра по питанию инвертора исправны, следует убедиться в исправности ламп, далее необходимо проверить ключи преобразователя и вторичные обмотки трансформаторов.
Иногда в целях диагностики требуется отключение защиты инвертора. В таких случаях необходимо соблюдать особую осторожность при работах, а цепи защиты следует восстановить сразу после окончания ремонта.

— Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.

Ремонт или диагностику материнской платы 40-MT01TI-MAD2XG следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). При ремонте платы MB, необходимо проверить её компоненты MT8202, MT8293AE, S29AL016D70TFI02, ULB800057A. Неисправные элементы следует заменить. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера TEDE9-2C2B. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.

Внимание владельцам телевизоров! Попытки самостоятельного ремонта TCL 32E77Nh30 не рекомендованы производителем и могут привести к серьёзным негативным последствиям!

Прошивка на TCL 32E77Nh30 от участников сибирского форума:

Download прошивки TCL 32E77Nh30 CRC: 485408BA 16 Mbit (Pack 0. 45MB), 6D9D0ECF 32 KBit (Pack 0.84KB), 462598A2 8 KBit (Pack 0.38KB), 04DD502D 2 KBit (Pack 0.22KB), 04DD502D 2 KBit (Pack 0.22KB)

Схема блока питания 40-1PL37C-PWF1XG Power supply.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 40-MT01TI-MAD2XG показан на рисунке ниже:

Основные особенности устройства TCL 32E77Nh30:

Установлена матрица (LCD-панель) LK315LZ54.
Для питания ламп подсветки применяется инвертор RDENC2287TPZA, управляется ШИМ-контроллером BD9777. В качестве силовых элементов инвертора применяются ключи типа RSS085, TPC8110.
Формирование необходимых питающих напряжений для всех узлов телевизора TCL 32E77Nh30 осуществляет модуль питания 40-1PL37C-PWE1XG, либо его аналоги c использованием микросхем L6599 (16), L6563 (PFC 14pin), VIPER22A (Standby) и силовых ключей типа 2SK3568.
MainBoard — основная плата (материнская плата) представляет собой модуль 40-MT01TI-MAD2XG, с применением микросхем MT8202, MT8293AE, S29AL016D70TFI02, ULB800057A и других.
Тюнер TEDE9-2C2B обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.

Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте [email protected], присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.

Ближайшие в таблице модели:

TCL 32E92Nh32C
Chassis(Version) MT35
Panel: LTA320AP02
T-CON: LTF320AP03 (LTF320A)
Inverter (backlight): SSI320-4UA01
PWM Inverter: STU432S
MOSFET Inverter: KMB054N40DB
Power Supply (PSU): 40-5PL37C-PWB1XG
PWM Power: L6563, L6599, Viper22
MainBoard: 40-EUMT35-MAF2XG
Тuner: TDQG4-601A 07-361AI5-TB1G
IC Main: MT5335PU, MT8295AE, 25P32, 24C16, WT6702F

TCL 32DS520
Chassis(Version) NT63P
Panel: LVW320NEAL CJ9W12
T-CON: ST3151A05-8-XC-3
LED driver (backlight): integrated into MainBoard
PWM LED driver: MP3398E
MOSFET LED driver: TO-252
Power Supply (PSU): integrated into MainBoard

MOSFET Power: TO-220
MainBoard: TPD.

NT72563.PB773
Тuner: DVB-T2 & SAT
IC Main: CPU: NT72563MBG-TU, emmc: THGBMDG5D1LBAIL_U1, RT5047B, LD1118

12V 1A Схема источника питания с использованием VIPer22A

Импульсные схемы питания (SMPS) чаще всего требуются во многих электронных конструкциях для преобразования сетевого напряжения переменного тока в подходящий уровень постоянного напряжения для работы устройства. Этот тип преобразователей переменного тока в постоянный принимает напряжение сети переменного тока 230 В / 110 В в качестве входного сигнала и преобразует его в напряжение постоянного тока низкого уровня путем его переключения, отсюда и название «импульсный источник питания». Ранее мы уже построили несколько схем SMPS, таких как эта схема 5V 2A SMPS и схема SMPS 12V 1A TNY268. Мы даже построили собственный трансформатор SMPS, который можно было бы использовать в наших конструкциях SMPS вместе с микросхемой драйвера. В этом проекте мы построим еще 12V 1A SMPS схема с использованием VIPer22A, которая является популярной недорогой микросхемой драйвера SMPS от STMicroelectronics. Этот урок проведет вас через всю схему, а также объяснит , как собрать собственный трансформатор для схемы VIPER . Интересно, давайте начнем.

Технические характеристики блока питания VIPer22A

Как и в предыдущем проекте на основе SMPS, разные типы источников питания работают в разных средах и работают в определенной границе ввода-вывода. Этот SMPS также имеет спецификацию. Следовательно, собственно 9Анализ спецификации 0003 необходимо выполнить до того, как приступить к фактическому проектированию.

Входная спецификация: Это будет SMPS в области преобразования переменного тока в постоянный. Следовательно, на входе будет переменный ток. В этом проекте входное напряжение фиксировано. Это соответствует европейскому стандарту номинального напряжения. Таким образом, входное переменное напряжение этого ИИП будет составлять 220-240 В переменного тока. Это также стандартное номинальное напряжение в Индии.

Выходная спецификация: Выходное напряжение выбрано как 12 В с номинальным током 1 А . Таким образом, это будет 12 Вт на выходе . Поскольку этот SMPS будет обеспечивать постоянное напряжение независимо от тока нагрузки, он будет работать в режиме CV (постоянное напряжение) . Кроме того, выходное напряжение будет постоянным и стабильным при самом низком входном напряжении с максимальной нагрузкой (2 А) на выходе.

Напряжение пульсаций на выходе: Очень желательно, чтобы хороший блок питания имел напряжение пульсаций менее 30 мВ пик-пик . Целевое напряжение пульсаций такое же для этого SMPS, менее 30 мВ пик-пик пульсации. Однако пульсации на выходе SMPS сильно зависят от конструкции SMPS, печатной платы и типа используемого конденсатора. Мы использовали конденсатор с низким ESR номиналом 105 градусов от Wurth Electronics , и ожидаемая выходная пульсация кажется ниже.

Цепи защиты: Существуют различные схемы защиты, которые можно использовать в SMPS для безопасной и надежной работы. Схема защиты защищает SMPS, а также связанную с ним нагрузку. В зависимости от типа схема защиты может быть подключена ко входу или к выходу. Для этого SMPS 9Защита от перенапряжения на входе 0003 будет использоваться с максимальным рабочим входным напряжением 275 В переменного тока. Кроме того, для устранения проблем с электромагнитными помехами будет использоваться синфазный фильтр для подавления сгенерированных электромагнитных помех. На стороне выхода мы включим защиту от короткого замыкания , защиту от перенапряжения и защиту от перегрузки по току .

Выбор ИС драйвера SMPS

Для каждой схемы SMPS требуется ИС управления питанием, также известная как ИС переключения, ИС SMPS или ИС осушителя. Давайте подытожим конструктивные соображения, чтобы выбрать идеальную ИС управления питанием, которая подойдет для нашего проекта. Наши требования к дизайну

Выходная мощность 12 Вт. 12В 1А при полной нагрузке.
Европейский стандарт входной мощности. 85-265 В переменного тока при 50 Гц
Защита от перенапряжения на входе. Максимальное входное напряжение 275 В переменного тока.
Короткое замыкание на выходе, защита от перенапряжения и перегрузки по току.
Операции с постоянным напряжением.

Исходя из вышеперечисленных требований, существует широкий выбор ИС, но для этого проекта мы выбрали драйвер питания VIPer22A от STMicroelectronics. Это очень недорогая микросхема драйвера питания от STMicroelectronics.

На изображении выше показана типичная номинальная мощность VIPer22A IC . Тем не менее, нет специального раздела для спецификаций выходной мощности типа открытой рамы или адаптера. Мы будем производить SMPS в открытой раме и для европейского рейтинга ввода. В таком сегменте VIPer22A может обеспечить выходную мощность 20 Вт. Мы будем использовать его для выхода 12 Вт. Распиновка микросхемы VIPer22A показана на изображении ниже.

Проектирование схемы питания VIPer22A

Лучший способ построить схему — использовать программу Power Supply Design . Вы можете загрузить программное обеспечение VIPer Design версии 2. 24, чтобы использовать VIPer22A, последняя версия этого программного обеспечения больше не поддерживает VIPer22A. Это отличное программное обеспечение для проектирования источников питания от STMicroelectronics. Предоставив информацию о проектных требованиях, можно создать полную принципиальную схему источника питания. Схема VIPer22A для этого проекта, созданная программным обеспечением, показана ниже

Прежде чем перейти непосредственно к сборке прототипа, давайте изучим работу схемы. Схема имеет следующие секции —

Защита от перенапряжения на входе и неисправности SMPS
Входной фильтр
Преобразование переменного тока в постоянный
Схема драйвера или схема переключения
Цепь зажима.
Магниты и гальваническая развязка.
Фильтр электромагнитных помех
Вторичный выпрямитель
Секция фильтра
Раздел обратной связи.

Защита от перенапряжения на входе и защиты от сбоев SMPS.

Эта секция состоит из двух компонентов: F1 и RV1. F1 — плавкий предохранитель 1A 250 В переменного тока с задержкой срабатывания, а RV1 — 7-мм MOV 275 В (металлооксидный варистор ). Во время скачка высокого напряжения (более 275 В переменного тока) MOV замкнулся накоротко и перегорел входной предохранитель. Однако из-за функции медленного срабатывания предохранитель выдерживает пусковой ток через SMPS.

Входной фильтр

Конденсатор C3 представляет собой конденсатор сетевого фильтра 250 В переменного тока . Это конденсатор типа X, аналогичный тому, который мы использовали в нашей схеме бестрансформаторного источника питания.

Преобразование переменного тока в постоянный.

Преобразование переменного тока в постоянный выполняется с помощью мостового выпрямительного диода DB107. Это выпрямительный диод на 1000В 1А. Фильтрация осуществляется с помощью конденсатора 22 мкФ 400 В. Однако в этом прототипе мы использовали конденсатор очень большой емкости. Вместо 22 мкФ мы использовали конденсатор 82 мкФ из-за наличия конденсатора. Конденсатор такой большой емкости не требуется для работы схемы. 22 мкФ 400 В достаточно для выходной мощности 12 Вт.

Схема драйвера или схема переключения.

VIPer22A требует питания от обмотки смещения трансформатора. Получив напряжение смещения, VIPer начинает коммутировать трансформатор, используя встроенный высоковольтный MOSFET . D3 используется для преобразования выхода смещения переменного тока в постоянный, а резистор R1, 10 Ом используется для управления пусковым током . Конденсатор фильтра 4,7 мкФ 50 В для сглаживания пульсаций постоянного тока.

Цепь зажима

Трансформатор действует как огромная катушка индуктивности на драйвере питания IC VIPer22. Следовательно, во время цикла выключения трансформатор создает всплеска высокого напряжения из-за индуктивности рассеяния трансформатора. Эти высокочастотные всплески напряжения вредны для микросхемы драйвера питания и могут привести к выходу из строя схемы переключения. Таким образом, это необходимо подавить с помощью диодного зажима на трансформаторе. D1 и D2 используются для цепи зажима. D1 это TVS диод , а D2 представляет собой сверхбыстровосстанавливающийся диод . D1 используется для ограничения напряжения, тогда как D2 используется в качестве блокирующего диода. В соответствии с конструкцией целевое напряжение фиксации (VCLAMP) составляет 200 В. Поэтому выбран P6KE200A , а для проблем, связанных со сверхбыстрой блокировкой, UF4007 выбран как D2.

Магнитная и гальваническая развязка.

Трансформатор представляет собой ферромагнитный трансформатор , который не только преобразует переменный ток высокого напряжения в переменный ток низкого напряжения, но также обеспечивает гальваническую развязку. Он имеет три порядка намотки. Первичная, вспомогательная обмотка или обмотка смещения и вторичная обмотка.

Фильтр электромагнитных помех.

Фильтрация электромагнитных помех осуществляется конденсатором C4. Это увеличивает помехоустойчивость цепи, чтобы уменьшить высокие электромагнитные помехи. Это конденсатор Y-класса с номинальным напряжением 2 кВ.

Вторичный выпрямитель и цепь снаббера.

Выходной сигнал трансформатора выпрямляется и преобразуется в постоянный ток с помощью выпрямительного диода Шоттки D6. Поскольку выходной ток составляет 2А, для этой цели выбран диод 3А 60В. SB360 представляет собой диод Шоттки на 3 А 60 В.

Раздел фильтра.

C6 — конденсатор фильтра. Это конденсатор с низким ESR для лучшего подавления пульсаций. Кроме того, используется постфильтр LC, где L2 и C7 обеспечивают лучшее подавление пульсаций на выходе.

Раздел обратной связи.

Выходное напряжение измеряется U3 TL431 и R6 и R7. После обнаружения линии U2 оптопара управляется и гальванически изолирует вторичную чувствительную часть обратной связи от контроллера первичной стороны. PC817 — оптопара. У него две стороны, транзистор и светодиод внутри. Управляя светодиодом, транзистор управляется. Поскольку связь осуществляется по оптическим каналам, она не имеет прямого электрического соединения, что также обеспечивает гальваническую развязку цепи обратной связи.

Теперь, когда светодиод напрямую управляет транзистором, за счет обеспечения достаточного смещения на светодиоде оптопары можно управлять транзистором оптопары, точнее схемой драйвера. Эта система управления используется TL431. Шунтовой регулятор. Поскольку шунтирующий регулятор имеет резисторный делитель на опорном выводе, он может управлять светодиодом оптопары, который подключен к нему. Пин обратной связи имеет опорное напряжение 2,5 В . Следовательно, TL431 может быть активен только в том случае, если напряжение на делителе достаточно. В нашем случае делитель напряжения установлен на значение 5 В. Следовательно, когда выходное напряжение достигает 5 В, TL431 получает 2,5 В на опорном выводе и, таким образом, активирует светодиод оптопары, который управляет транзистором оптопары и косвенно управляет TNY268PN. Если напряжения на выходе недостаточно, цикл переключения немедленно приостанавливается.

Сначала TNY268PN активирует первый цикл переключения, а затем определяет свой вывод EN. Если все в порядке, он продолжит переключение, если нет, через некоторое время попытается еще раз. Этот цикл продолжается до тех пор, пока все не станет нормальным, что предотвращает проблемы с коротким замыканием или перенапряжением. Вот почему она называется топологией обратного хода , поскольку выходное напряжение возвращается к драйверу для определения связанных операций. Кроме того, пробный цикл называется икотным режимом работы при условии отказа.

Конструкция переключающего трансформатора для схемы VIPER22AMPS
Давайте посмотрим на построенную схему конструкции трансформатора. Эта диаграмма получена из программного обеспечения для проектирования источников питания, которое мы обсуждали ранее.
Сердечник E25/13/7 с воздушным зазором 0,36 мм . Первичная индуктивность 1 мГн . Для постройки этого трансформатора необходимы следующие вещи. Если вы новичок в конструкция трансформатора пожалуйста, прочитайте статью о том, как построить свой собственный трансформатор SMPS.
Полиэфирная лента
E25/13/7 Пары жил с воздушным зазором 0,36 мм.
Медный провод 30 AWG
Медный провод 43 AWG (мы использовали 36 AWG из-за отсутствия)
23 AWG (для этого мы также использовали 36 AWG)
Горизонтальная или вертикальная шпулька (мы использовали горизонтальную шпульку)
Ручка для удержания шпульки во время намотки.

Шаг 1: Держите сердечник с помощью ручки, начните медный провод 30 AWG от контакта 3 шпульки и продолжайте 133 оборота по часовой стрелке до контакта 1. Нанесите 3 слоя полиэфирной ленты.

Шаг 2: Начните обмотку смещения с помощью медного провода 43 AWG от контакта 4 и продолжайте до 31 витка и завершите обмотку на контакте 5. Нанесите 3 слоя полиэфирной ленты.
Начните обмотку смещения с помощью медного провода 43 AWG от контакта 4, продолжайте до 31 витка и закончите обмотку на контакте 5. Нанесите 3 слоя полиэфирной ленты.

Шаг 3: Начните вторичную обмотку с контакта 10 и продолжайте наматывать по часовой стрелке 21 виток. Наклейте 4 слоя полиэфирной ленты.

Шаг 4: Закрепите сердечник с зазором, обернув его клейкой лентой рядом друг с другом. Это уменьшит вибрацию во время передачи потока высокой плотности.

После завершения сборки трансформатор проверяется с помощью измерителя LCR для измерения значения индуктивности катушек. Счетчик показывает 913 мГн, что близко к первичной индуктивности 1 мГн.

Сборка цепи импульсного источника питания VIPer22A:
После проверки номинала трансформатора можно приступить к пайке всех компонентов на плате Vero, как показано на принципиальной схеме. Моя плата после пайки выглядела следующим образом:
0003 VARIAC для управления входным напряжением сети переменного тока. На изображении ниже показано выходное напряжение при 225 В переменного тока.
Как видите, на выходе мы получаем 12,12 В, что близко к желаемому выходному напряжению 12 В. Полная работа показана в видео , прикрепленном внизу этой страницы. Надеюсь, вы поняли урок и узнали , как создавать свои собственные схемы SMPS с самодельным трансформатором . Если у вас есть какие-либо вопросы, оставьте их в разделе комментариев ниже.
источник питания — Трансформатор и нагрев ИС в конструкции SMPS Viper22a
Сравнение трансформаторов и катушек индуктивности
Отличный ответ на вопрос, который вы не задавали

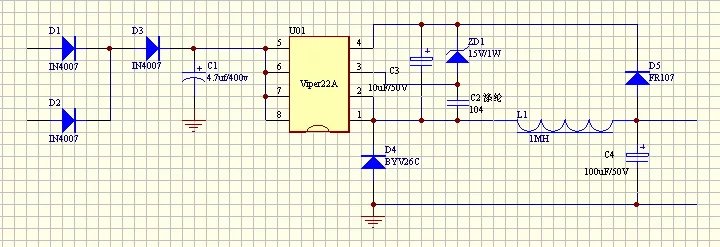

Во-первых, я не вижу в этой схеме ничего, что могло бы быть называется трансформатором. Трансформаторы находятся в преобразователях прямого типа и передают энергию непосредственно от первичной обмотки к вторичной. Они не хранят энергию, поэтому их магнитный сердечник должен быть достаточно большим, чтобы выдержать магнитный поток, вызванный разницей в вольт-секундах, которая возникает между напряжением обмотки и магнитным потоком, равным 90 градусов не по фазе. Чем выше частота, тем меньше это значение для того же напряжения, поэтому преобразователи прямого типа (1 переключатель вперед, 2 переключателя вперед, двухтактный, полный мост) имеют очень маленькие трансформаторы по сравнению с их до смешного большими кузенами 50/60 Гц. .
Это, с другой стороны, инвертирующий повышающе-понижающий преобразователь, или, как он более известен в этом варианте, обратноходовой преобразователь. Однако это одна и та же схема. Поначалу это может показаться не так из-за расположения переключателя, но с помощью связанного индуктора с изолированными катушками на общем сердечнике, что позволяет вам разместить входной переключатель с любой полярностью по отношению к индуктору, как вы хотите, и выходной переключатель ( в этом случае диод), благодаря изоляции, может быть в любом направлении, потому что нет общей земли по отношению к входу. Так что, если вы возьмете повышающе-понижающий преобразователь, используйте переключатель типа NPN/NMOS вместо типа PNP/PMOS и переверните диод на выходе, уважайте, и вот оно. Вы только что превратили повышающий импульс в обратноходовой. Но на самом деле вы просто настроили одну и ту же схему, в остальном они топологически и функционально идентичны.
Ваша частичная схема не показывает фазу обмотки, и ее отсутствие делает эту схему неполной, так как это важная информация. Но если бы он показывал фазу обмотки, вы бы увидели, что выходная обмотка была противоположна входной обмотке. Это связано с тем, что глубоко внутри он никогда не переставал быть инвертирующим повышающим преобразователем, поэтому, чтобы получить правильную полярность для диодной конфигурации, обмотка наматывается в противоположном направлении.
Сердечники трансформаторов не являются сердечниками индуктивности
Это ответ на вопрос, который вы задали! Ура!
В этой схеме нет трансформатора, а есть связанная катушка индуктивности, которую удобно физически сконструировать так же, как трансформаторы, по крайней мере, в принципе. Отличие состоит в том, что он по-прежнему является индуктором, а не трансформатором, и, следовательно, является устройством накопления энергии, а не устройством передачи энергии. Даже в режиме непрерывной проводимости он все равно должен непрерывно запасать энергию, от этого никуда не деться. И сердечник вашего нового спаренного индуктора не может накапливать необходимую энергию, необходимую при нагрузке, и поэтому он отлично работает без нагрузки или с небольшой нагрузкой, но при более тяжелых нагрузках сердечник насыщается, магнитное поле перестает увеличиваться по отношению к току, меньше энергии сохраняется, и индуктивность падает. Это приводит к увеличению тока в связанном индукторе из-за меньшей индуктивности, чтобы дать реактивное сопротивление форме волны переключения, а больший ток на входной обмотке в основном просто идет на нагрев связанного индуктора и не приводит к гораздо большему увеличению магнитной энергии. хранится, и поэтому выходная обмотка не получает достаточно энергии для поддержания желаемого выходного напряжения, поэтому оно падает до любого напряжения, с которым может справиться.
Насыщение чрезвычайно нелинейно в ферритовых сердечниках. Он насыщает, как пудинг, ударяющийся о кирпичную стену. Изготовлен из полнотелого алмазного кирпича. Э, вы поняли идею. Насыщение катушки индуктивности может привести к быстрому падению ее индуктивности на порядки.
Если вы попытаетесь нагрузить его более низким выходным током, я думаю, вы обнаружите, что как только он уменьшится на определенную величину, внезапно источник питания снова будет вести себя правильно, но только если вы останетесь ниже этого тока.
Перенасыщение ядра определенно является причиной вашей проблемы.
Но почему это произошло, когда ядра так похожи по размеру? Есть несколько вариантов, и я не могу быть уверен в правильном ответе без фактических номеров деталей этих ядер, поэтому я могу посмотреть их таблицы данных, но если бы мне пришлось угадывать … это из-за:
Воздушные зазоры
«Как вы думаете, магнетизм уже достаточно силен?» Я спросил. «Нет, — ответила природа.
Если исходный рабочий спаренный индуктор имел сердечник с воздушным зазором (что почти наверняка есть), а новые низкопрофильные сердечники не имеют воздушного зазора или имеют меньший воздушный зазор, то даже при одинаковом размере новые сердечники будут насыщаться в этом приложение и показать проблемы, которые вы видите.
Сердечник может накапливать больше энергии в воздушном зазоре, но поскольку воздушный зазор уменьшает количество магнитного потока, создаваемого при том же числе витков. Так что индуктивность на витки в квадрате будет меньше, и вам придется увеличивать витки (или частоту). К счастью, индуктивность увеличивается пропорционально квадрату числа витков, а потеря индуктивности на квадрат витков линейна, так что это один из очень редких случаев в природе, когда мы действительно получаем бесплатный обед. Используя воздушные зазоры, вы можете хранить еще больше энергии в сердечнике, если у вас есть место для большего количества обмоток. Уменьшение вдвое проницаемости (т.е. огромный воздушный зазор) и удвоение витков позволило бы тому же сердечнику накапливать в два раза больше энергии, чем раньше.
Как правило, воздушные зазоры не очень большие, часто 1 мм, 0,6 мм или 1 мм и могут меняться. Это такая вещь, которая может очень легко остаться незамеченной, но даже небольшой разрыв может быть разницей между правильной работой и печалью насыщения. Но если вы просто используете сердечник трансформатора, который, как правило, не имеет воздушного зазора для обратноходового преобразователя, вам понадобится сердечник значительно большего размера. По этой причине сердечники, используемые в обратноходовых преобразователях, всегда имеют воздушный зазор для накопления большего количества энергии, в то время как сердечники, предназначенные для трансформаторов, не имеют зазора. Воздушный зазор не влияет на насыщение сердечника трансформатора (поскольку они не работают с накоплением энергии — поэтому они являются разными устройствами, и различие важно), но воздушный зазор уменьшит количество энергии, которое он может передать для данного размер ядра. Они не что иное, как вредные для трансформаторов, хотя иногда очень маленькие воздушные зазоры вводятся в трансформаторы для производственных целей или в целях настройки первичной индуктивности. Одни и те же размеры сердечника бывают самых разных размеров, от отсутствия зазора до зазоров размером в несколько миллиметров, поэтому я подозреваю, что в ваших новых трансформаторах используется воздушный зазор неправильного размера (или без воздушного зазора) по сравнению с оригинальным EE-16.
Если вы можете предоставить номера деталей, я могу точно сказать, если это причина, а также помочь найти подходящий сердечник (он будет такого же размера и такой же катушки, только немного материала сердечника удалено на центр ядра, где встречаются две половины). В целях создания прототипа вы также можете создать «гетто-зазор» в трансформаторе (мы говорим, если вы наматываете этих щенков вручную), вставив несколько слоев бумаги или что-то еще в центр бобины, чтобы она оказалась зажатой между две половины сердечника и создает небольшой воздушный зазор. Ну бумажная дыра. Бумага почти так же хороша, как воздух.
К сожалению, это самый полный ответ, который можно дать без дополнительной информации. Магниты сложны и очень зависят от материала, поэтому другая возможность заключается в том, что виноваты разные материалы сердечника. Феррит — это класс материалов, а не один материал. Феррит может значительно варьироваться от одного состава к другому. Некоторые из них даже слабо проводящие — проверьте жилу мультиметром, и часто вы обнаружите, что она имеет сопротивление в кОм, но не является изолятором высокого качества, как часто считают. Другие материалы будут слишком резистивными для измерения любым обычным мультиметром. И у них определенно разные характеристики накопления энергии.
