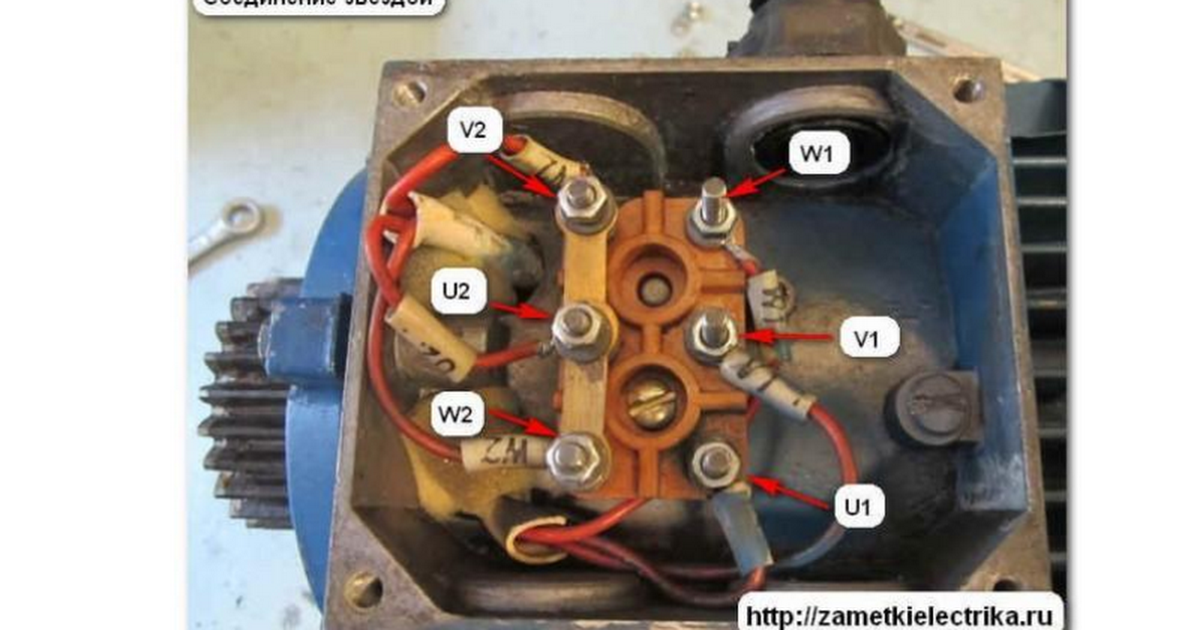

Таким выглядит клеммник движка стандартной конфигурации. В трехфазной системе он равняется градусам.

Для удобства чтения, она разделена на две схемы: управления и силовой части. Электродвигатели могут подключаться и другими способами, когда применяется двойная или тройная звезда.

При подаче управляющего напряжения срабатывает магнитный пускатель K3 — цепь питания его катушки замыкается нормально замкнутыми контактами реле времени K1 и контактора K2. Соответственно, если нужно такой двигатель использовать в стране с более низким линейным напряжением, например, в США где линейной напряжение В, а фазное — В при частоте тока 60 Гц , то по-нормальному подключить такой двигатель в их однофазную сеть через конденсатор не получится.

При таком уменьшении напряжения снижается накаливание ламп, происходит снижение вращающего момента других электродвигателей, самопроизвольно отключаются и контакторы.
Если перепутать конец и начало — подключаемая машина не будет работать. Техническая пластина на боковине корпуса движка. Это достигается благодаря возможности создания более простой и одновременно эффективной конструкции, что, в свою очередь, вытекает из показателей экономичности.

Переключение режимов двигателя: звезда-треугольник


Соединение обмоток звездой и треугольником У всех трехфазных электродвигателей обмотки соединяются по схеме звезды или треугольника. Произошёл тут такой случай.

Для чего это необходимо делать? Одновременно с запуском КМ2 при помощи его дополнительного нормально разомкнутого контакта БКМ2 запускается реле времени, контакты которого переключаются, но срабатывания КМ1 не происходит, так как БКМ2 в цепи катушки КМ1 разомкнут. Реле времени, совмещенное с пускателем K1 в этой схеме, работает в цепи управления с небольшими токами, поэтому, может быть заменено обычным реле времени с тремя парами блок-контактов. В ином случае она будет трёхпроводной.

Следовательно, для России линейное напряжение В для такого двигателя надо использовать схему подключения звезда. Поэтому, применяются разные способы, с целью уменьшения пускового тока.

Подключение электродвигателя на 220В треугольником и звездой Демонстрация работы Какой вид лучше

Соединение обмоток звездой и треугольником

В таком случае, если из схемы исключено токовое реле, и переключение режимов осуществляется по уставке таймера, то в момент перехода на треугольник будут наблюдаться всё те же броски тока почти такой же продолжительности, как и при пуске с неподвижного состояния ротора.

Начало выводов присоединяют к соответствующим фазам питающей сети. Для этих целей при эксплуатации асинхронного электродвигателя применяют специальные электроаппараты ручного управления, к которым относятся реверсивные рубильники и пакетные переключатели или более модернизированные приборы дистанционного управления — реверсивные электромагнитные пускатели рубильники.

Чтобы компенсировать потери, приходится изыскивать конденсатор большой ёмкости мкФ с рабочим напряжением не менее В.

Если это маломощный агрегат, то защита такую силу тока может выдержать, а если это электродвигатель большой мощности, то никакие защитные блоки не выдержат.

В ней нет нулевого провода, его просто некуда подключать. При такой разводке следует руководствоваться исключительно сведениями, указанными на технической пластине Конфигурировать такие движки как-то иначе, в бытовых условиях не представляется возможным. Однако простота требует жертв.

Читайте дополнительно: Энергетический паспорт предприятия кто должен делать

Соединение «звездой» и его преимущества

Когда в обмотках появляется трех фазное напряжение , на их полюсах происходит образование магнит ных потоков. В общем, подключил он неправильно, потому двигатель и сгорел. Также стоит обратить внимание на то, что пуско-защитная аппаратура подбирается на номинальную мощность электродвигателя, но при некорректном подключении звездой просто физически не может выполнять свои функции.

Мягкий пуск двигателя. Для сетей переменного тока 50 Гц линейное напряжение выше фазного в квадратный корень из трёх раз то есть примерно в 1. При цитировании материалов сайта активная гиперссылка на l При таком уменьшении напряжения снижается накаливание ламп, происходит снижение вращающего момента других электродвигателей, самопроизвольно отключаются и контакторы. Звезда и треугольник принцип подключения.

Каталог реле и аппаратуры

Переключение звезда треугольник можно применять только для электродвигателей, имеющих на валу свободно вращающуюся нагрузку — вентиляторы, центробежные насосы, валы станков, центрифуг и другого подобного оборудования. Правда, встречаются иногда экземпляры несколько иной конфигурации.

После того, как электрический агрегат разгонится, то есть, скорость его вращения станет соответствовать паспортным данным, произойдет переход на треугольник со звезды. Кроме этого нельзя отрицать тот факт, что когда отключается контактор одного соединения Y, а двигатель еще не набрал нужных оборотов, срабатывает фактор самоиндукции, и в сеть поступает повышенное напряжение, что может вывести из рабочего состояния другое рядом включенное оборудование и приборы.

Иными словами, электродвигатель включается по схеме подключения «треугольник». Типовая схема, выполненная с реле времени, предназначенном для запуска, то есть реле «треугольник-звезда», для осуществления управления запуска трехфазного электродвигателя асинхронного типа представлена на рисунке 5. Чтобы не было неприятностей двигатель всегда надо эксплуатировать на номинальном напряжении, а если требуется снизить обороты вращения вала, то тогда нужно использовать редукторы или преобразователи частоты переменного тока, а не пытаться решить вопрос самым дешёвым способом.
Что такое звезда и треугольник в трансформаторе?

Схема Подключения Треугольник - tokzamer.ru

Главным плюсом соединения трехфазной цепи звездой считают то, что мотор вырабатывает наибольшую мощность. Для сетей переменного тока 50 Гц линейное напряжение выше фазного в квадратный корень из трёх раз то есть примерно в 1.




При этом сам переход от одной схему к другой происходит в автоматическом режиме.

Проконтролировать, в правильную ли сторону крутится вал. Для сетей переменного тока 50 Гц линейное напряжение выше фазного в квадратный корень из трёх раз то есть примерно в 1.
подключение двигателя 380 на 220 вольт

Каждый из этих линейных токов равен геометрической разности токов в двух смежных фазах. Труднее гораздо найти определить начало и концы обмоток.

Устройство электромагнитного пускателя: Магнитный пускатель устроен достаточно просто и состоит из следующих частей: 1 Катушка электромагнита 3 Подвижная рама с контактами 4 для подключения питания сети или обмоток 5 Контакты неподвижные для подключения обмоток электродвигателя сети питания. Далее, соединяются V2 и W Опять соединяются последовательно две разные фазы.

Фазные обмотки генератора образуют замкнутый контур с малым внутренним сопротивлением.

Следует помнить, что частотный преобразователь на В, выдает на выходе 3 фазы по В.

Как Вы уже поняли, используя схему переключения обмоток двигателя со звезды на треугольник, мы уменьшаем пусковые токи при пуске двигателя на пониженном напряжении, а затем его повышаем до номинального. При подаче питания на катушку, рама 3 с контактами 4 опускается и замыкает свои контакты на соответствующие неподвижные контакты 5.

подключение мотор колеса звездой и треугольником подробно о нюансах.

Схема подключения звезда-треугольник

Так электромотор прослужит долго и проработает без сбоев. Вид современного реле времени и всех параметров методом внешнего управления контакторами пускателя от автоматических блоков или ручное переключение.

Сегодня производители предлагают уже готовые агрегаты, пуск которых производится через звезду, а работа происходит через треугольник. Важно только то, какое напряжение вы подаёте на обмотки двигателя.

Теперь логичный вопрос: если двигателю нет разницы по какой схеме он будет подключен, а важно лишь напряжение на обмотках, то зачем вообще делать двигатели с разным номинальным напряжением на этих самых обмотках? Маломощные менее 5 кВт , преимущественного бытового назначения, для которых может возникнуть потребность подключения к однофазной сети не у каждого дома есть трёхфазная розетка.


Для сетей переменного тока 50 Гц линейное напряжение выше фазного в квадратный корень из трёх раз то есть примерно в 1.

Чтобы включить трёхфазный электродвигатель, нужно одновременно подать напряжение на все 3 фазы. Отсюда по аналогии с диаграммой рис.

Рассмотрим на примере, на сколько ошибочные данные утверждения. К тому же агрегат сильно нагревается в процессе работы.

Итак, сначала необходимо соединить перемычками все концы фазных обмоток: U2, V2 и W2.
Подключение электродвигателя на 220В треугольником и звездой Демонстрация работы Какой вид лучше

Возможные схемы подключения обмоток электродвигателей

И таких схем всего две: звезда и треугольник. В этом случае достаточно поплавковый выключатель встроить последовательно в цепь питания катушки пускателя.

Этот провод используется для заземления металлических корпусов токоприемников у потребителя. В четырехпроводной трехфазной системе нулевой провод надежно заземлен на электростанции, на ответвлениях сети и через определенные расстояния по линии. Существует оборудование с внутренним соединением концов обмоток.

У каждого конца свое буквенное и числовое обозначение. На самом деле ничего хорошего от этого нет, делать так не нужно.

Схема включения в трехфазную четырехпроводную сеть осветительной В и силовой В нагрузок. Электромотор должен заработать. Использование частотного преобразователя В настоящее время достаточно активно все стали применять частотные преобразователи для управления частотой вращения оборотами электродвигателя.

Другие подключения электродвигателя Схем несколько: Более часто, чем вариант описанный, применяется схема с конденсатором, который поможет значительно уменьшить мощность. Одни из контактов рабочего конденсатора подключается к нулю, второй — к третьему выходу мотора электрического. Приемники, рассчитанные на фазное напряжение В, могут работать в сетях с линейными напряжениями и ?

Схемы подключения электродвигателя. Звезда — треугольник


Каждое соединение имеет свои плюсы и минусы в работе. Для такого подключения потребуется немного более высокое напряжение, чем В из-за частоты тока 60 Гц , но у них там как раз В, что как раз подходит. Рассмотрим на примере, на сколько ошибочные данные утверждения.

Мы имеем большой опыт модернизации электродвигателей для работы на низкой частоте. При соединении концов применяют специально предназначенные для этого перемычки. Но при этом данный способ не позволяет выйти двигателю на всю мощность, представленную в технических характеристиках.

Важно только то, какое напряжение вы подаёте на обмотки двигателя. Поэтому постоянная эксплуатация двигателей на напряжении ниже номинального иногда приводит к их выходу из строя. Из всего выше изложенного можно сделать, следующие выводы: 1.
Определение начала и конца обмоток трехфазного электродвигателя (простой способ)

Выводы обмоток

Для сетей переменного тока 50 Гц линейное напряжение выше фазного в квадратный корень из трёх раз то есть примерно в 1.

От того, выберем мы один или другой, будет зависеть в какую сторону начнет вращаться двигатель. Однако, по крайней мере, можно использовать 3-фазное подключение треугольником. Это позволяет использовать по полной КПД электродвигателя, согласно техпаспорта.

У каждого конца свое буквенное и числовое обозначение. На рисунке 4 приведена схема включения в трехфазную четырехпроводную сеть осветительной и силовой нагрузок.

К тому же агрегат сильно нагревается в процессе работы. Поэтому электродвигатели асинхронного типа со средней и большой мощностью чаще всего подключают по схеме звезда.

Концы всех трех обмоток соединяют в одну общую точку, так называемую нейтраль. При помощи тестера провода прозванивают, чтобы найти катушки. По полученным векторным уравнениям можно для равномерной нагрузки фаз построить векторную диаграмму рис.

Концы всех трех обмоток соединяют в одну общую точку, так называемую нейтраль. В таком случае этот двигатель можно будет использовать как в трёхфазной сети с линейным напряжением В подключение звезда , так и в однофазной сети В подключение треугольником через конденсатор. Форму треугольника предает эргономичное размещение соединения обмоток. При замыкании цепи поплавком будет замыкаться цепь катушки пускателя, и включаться электродвигатель, при размыкании — будет отключаться питание электродвигателя.

К тому же агрегат сильно нагревается в процессе работы. Фазные обмотки генератора образуют замкнутый контур с малым внутренним сопротивлением.

При большой мощности двигателя, в схему потребуется внесение пускового конденсатора. Каминский, г. Сдвиг на такой угол предназначен для создания вращения магнитного поля. Это может произойти из-за неисправного пускателя, или при перекосе фаз когда напряжение в одной из фаз сильно меньше, чем в двух других.
Подключение трехфазного двигателя по схеме звезды и треугольника

Пуск электродвигателя способом звезда, треугольник

Автор DUNDUK На чтение 3 мин. Опубликовано

Пуск короткозамкнутого электродвигателя с переключением со звезды в треугольник применяют для снижения пускового тока. Пусковой ток при запуске может превышать рабочий ток электродвигателя в 5-7 раз. У двигателей большой мощности пусковой ток бывает настолько велик, что может вызвать перегорание различных предохранителей, отключение автоматического выключателя и привести к значительному снижению напряжения. Уменьшение напряжения снижает накал ламп, уменьшает вращающий момент электродвигателей, может вызвать отключение контакторов и магнитных пускателей. Поэтому многие стремятся уменьшить пусковой ток. Это достигается несколькими способами, но все они в итоге сводятся к понижению напряжения в цепи статора электродвигателя на период пуска . Для этого в цепь статора на период пуска вводят реостат, дроссель, автотрансформатор, либо переключают обмотку со звезды в треугольник.


Действительно, перед пуском и в первый период пуска обмотки соединены в звезду, поэтому к каждой из них подводится напряжение, в 1,73 раза меньшее номинального, и, следовательно, ток будет значительно меньше, чем при включении обмоток на полное напряжение сети. В процессе пуска электродвигатель увеличивает частоту вращения и ток снижается. После этого обмотки переключают в треугольник.

Схема управления


Подключение оперативного напряжения, через контакт реле времени К1 и контакт К2, в цепи катушки контактора К3. Включение контактора К3, размыкает контакт К3 в цепи катушки контактора К2 (блокировка ошибочного включения), замыкается контакт К3, в цепи катушки контактора К1 совмещенного с пневматическим реле времени.

Используйте на своих сайтах и блогах или на YouTube кликер для adsense

Включение контактора К1, замыкает контакт К1 в цепи катушки контактора К1 (самоподпитка), одновременно включается пневматическое реле времени, которое размыкает через определенное время свой контакт К1 в цепи катушки контактора К3, а также замыкает свой контакт К1 в цепи катушки контактора К2. Отключение контактора К3, замыкается контакт К3 в цепи катушки контактора К2. Включение контактора К2, размыкает контакт К2 в цепи катушки контактора К3 (блокировка ошибочного включения).

Схема питания


На начала обмоток U1, V1 и W1 через силовые контакты магнитного пускателя К1 подаётся трехфазное напряжение. При срабатывании магнитного пускателя К3 с помощью его контактов К3, происходит замыкание, соединяя концы обмоток U2, V2 и W2 между собой обмотки двигателя соединены звездой.

Через некоторое время срабатывает реле времени, совмещённое с пускателем К1, отключая пускатель К3 и одновременно включая К2, замыкаются силовые контакты К2 и происходит подача напряжение на концы обмоток электродвигателя U2, V2 и W2. Таким образом электродвигатель включается по схеме треугольник.

Предупреждения

  1. Переключение со звезды в треугольник допустимо лишь для двигателей с легким режимом пуска, так как при соединении в звезду пусковой момент примерно вдвое меньше момента, который был бы при прямом пуске. Значит, этот способ снижения пускового тока не всегда пригоден, и если нужно снизить пусковой ток и одновременно добиться большого пускового момента, то берут электродвигатель с фазным ротором, а в цепь ротора вводят пусковой реостат.
  2. Переключать со звезды в треугольник можно только те электродвигатели, которые предназначены для работы при соединении в треугольник, т. е. имеющие обмотки, рассчитанные на линейное напряжение сети.

Переключение с треугольника в звезду

Известно, что недогруженные электродвигатели работают с очень низким коэффициентом мощности cos§. Поэтому рекомендуется недогруженные электродвигатели заменять менее мощными. Если, однако, выполнить замену нельзя, а запас мощности велик, то не исключено повышение cos? переключением с треугольника в звезду. Нужно при этом измерить ток в цепи статора и убедиться в том, что он при соединении в звезду не превышает при нагрузке номинального тока, в противном случае электродвигатель перегреется.

в чем разница, особенности и основные отличия

Существует множество схем, которые помогут не терять напряжение в процессе работы того или иного прибора. В этой статье рассказано о том, как выполняется подключение трёхфазного двигателя «звездой» и «треугольником».

Плюсы и минусы подключения двигателя «звездой» и «треугольником»

Применение данного вида подключения помогает сделать неразрывную линию в электрической цепи. Схема называется так благодаря своей треугольной форме. Основные плюсы следующие:

  • при подключении получается наибольшая мощность приборов во время использования;
  • используется реостат для включения мотора;
  • заметно повышается крутящий момент;
  • создается сильное тяговое поле.
Внешний вид переключателя

Среди минусов выделяют только максимальные показатели пусковых токов, а также постоянное тепловыделение во время эксплуатации.

Обратите внимание! Этот вид соединения широко используется в мощных приборах, в которых есть максимальные токи нагрузки. Именно благодаря этому повышается электродвижущая сила, которая влияет на мощность крутящего момента.

Обозначение выводов как соединять

Основные различия между схемами

Ключевая разница между двумя видами соединений заключается в том, что при применении одной питающей электросети появляется возможность переключать различные значения напряжения на подсоединяемом приборе. В основном используется соединение обмоточных деталей по типу «звезды».

Применение подключения по треугольному принципу необходимо при включении в трехфазную цепь механизмов большой мощности, имеющих максимальные пусковые токи.

К главным плюсам соединения обмоточных элементов по схеме «звезды» относят такие параметры данного типа коммутации:

  • понижение мощностного параметра для увеличения надежности эксплуатируемого прибора;
  • стойкость и стабильность системы при беспрерывной работе привода;
  • вероятность плавного включения электромотора;
  • отсутствие нагрева корпуса агрегатов.
Схема переключения «звезда треугольник» асинхронного двигателя

Обратите внимание! Некоторые приборы в электрике имеют в своем составе внутреннее подсоединение концов обмоток в «звезду». Такие агрегаты не предназначены для использования при других вариантах соединения обмоток, и их нельзя переключить в сети.

Какая схема соединения лучше

Многие профессионалы рекомендуют в электродвигателях, где применяются одновременно два типа подключения — «звезда-треугольник», к подключению обмоток по схеме «звезда». Проще говоря, к их общей точке соединения подключать нейтраль от электросети. Это необходимо, потому что во время эксплуатации появляется большой риск асимметрии амплитуд разных фаз.

Как правильно подключать в трехфазную сеть

«Звезда» предусматривает, что края обмоток статора заключаются в одной точке, которая называется нулевой либо нейтральной, а начало обмоток — L. Поэтому двигатели небольшой мощности необходимо запускать только «звездой». Но при этом нельзя достигнуть паспортной мощности электрического двигателя.

Комбинированная схема

При соединении двигателя «треугольником» конец первой обмотки последовательно подключается к началу второй. Но такая схема сильно повышает пусковые токи, из-за чего прибор перегревается, и повреждается изоляционный слой.

Соединить при помощи конденсатора

Для применения асинхронного двигателя от обычной электросети 220 В используют фазосдвигающий конденсатор. Благодаря этому агрегат более плавно запускается. Способы подключения конденсаторов к электросети 220 В:

  • с выключателем;
  • без выключателя;
  • с использованием трансформаторов;
  • параллельный запуск двух электролитов.
Схема обмоток электродвигателя

В любом случае использование вышеописанных схем необходимо, чтобы потребитель мог корректно подключить приборы к любой сети и запустить их без потери напряжения. Также с помощью схем можно увеличить напряжение и понизить пульсацию.

Motor STAR - DELTA Starter Принцип работы

Двойной пускатель подключает клеммы двигателя непосредственно к источнику питания. Следовательно, на двигатель подается полное напряжение источника питания. Следовательно, через двигатель течет большой пусковой ток. Этот тип запуска подходит для небольших двигателей мощностью менее 5 л.с. (3,75 кВт).

Пускатели пониженного напряжения применяются с двигателями мощностью более 5 л.с. Хотя сдвоенные пускатели доступны для двигателей менее 150 кВт на 400 В и для двигателей менее 1 МВт на 6. 6 кВ.

Надежность питания и выработка резервной мощности диктует необходимость использования пониженного напряжения или отказа от снижения пускового тока асинхронного двигателя, необходимо снизить напряжение на двигателе. Это можно сделать по

  1. Пускатель автотрансформаторный,
  2. Пускатель звезда-треугольник или
  3. Резистор стартера.

Современный привод VVVF (VFD), широко используемый для регулирования скорости, также служит этой цели.

В двойном пускателе двигатель питается напрямую от сети, а в пускателе со звездой-треугольником двигатель запускается сначала со звезды, а затем во время работы по треугольнику.Это метод пуска, который снижает пусковой ток и пусковой момент. Двигатель должен быть подключен по схеме треугольника во время нормальной работы, чтобы можно было использовать этот метод пуска.

Полученный пусковой ток составляет примерно 30% от пускового тока при прямом пуске от сети, а пусковой крутящий момент снижается примерно до 25% крутящего момента, доступного при прямом пуске.

Пускатели звезда / треугольник

Пускатели

звезда / треугольник, вероятно, являются наиболее распространенными пускателями пониженного напряжения в мире 50 Гц.(В мире 60 Гц известны как звездообразные / дельта-стартеры). Они используются в попытке уменьшить пусковой ток, подаваемый на двигатель во время пуска, как средство уменьшения помех и помех в электроснабжении.

Деталь: Пускатель звезда / треугольник состоит из трех контакторов, таймера и устройства защиты от тепловой перегрузки. Контакторы меньше, чем одиночный контактор, используемый в пускателях прямого включения, поскольку они регулируют только токи обмоток.

Ток через обмотку равен 1√3 = 0.58 (58%) тока в линии. эта связь составляет примерно 30% значений дельты. Пусковой ток снижается до одной трети постоянного пускового тока.

Как это работает?

Есть два контактора, которые замыкаются во время работы, часто называемые главным контактором и контактором треугольником. Это AC3, рассчитанный на 58% номинального тока двигателя.

Третий контактор - это контактор звезды, который пропускает ток звезды только при подключении двигателя звездой.Ток в звезду составляет одну треть тока в треугольнике, поэтому этот контактор может быть рассчитан на AC3 на одну треть номинала двигателя.

Во время работы главный контактор (KM3) и контактор звезды (KM1) сначала замыкаются, а затем, по прошествии некоторого времени, размыкается контактор звезды, а затем замыкается контактор треугольником (KM2). Управление контакторами осуществляется таймером (К1Т), встроенным в пускатель. Звезда и Дельта электрически взаимосвязаны и предпочтительно механически взаимосвязаны.

Фактически, есть четыре состояния:
  1. Состояние ВЫКЛ. : Все контакторы разомкнуты.
  2. Состояние звезды : Главный контактор и контактор звезды замкнуты, а контактор треугольника разомкнут. Двигатель подключен по схеме звезды и будет вырабатывать одну треть крутящего момента прямого прямого выхода при одной трети прямого тока.
  3. Открытое состояние : Главный контактор замкнут, а контакторы треугольником и звездой разомкнуты. На одном конце обмотки двигателя есть напряжение, но другой конец открыт, поэтому ток не может течь.Мотор имеет вращающийся ротор и ведет себя как генератор.
  4. Delta State : Главный и треугольный контакторы замкнуты. Контактор звезды разомкнут. Двигатель подключен к полному линейному напряжению, и доступны полная мощность и крутящий момент.

Этот тип операции называется переключением с открытым переходом, потому что между состоянием звезды и состоянием треугольника существует открытое состояние.

Также читайте: Принцип работы частотно-регулируемого привода

All about Star - пуск судовых двигателей треугольником

Когда двигатель работает напрямую от сети с подключенной звездой обмотки статора, он потребует только одну треть пускового тока, который потребовался бы, если бы обмотки были соединены треугольником . Пусковой ток двигателя, который спроектирован для работы в треугольнике, может быть уменьшен с помощью пускателей со звезды на треугольник, для малых двигателей можно управлять переключателем вручную.

Для двигателей большой мощности на корабле фазные обмотки автоматически переключаются с помощью контакторов, управляемых реле времени u .
Доступны реле с выдержкой времени, действие которых регулируется тепловыми, пневматическими, механическими или электронными устройствами управления.

В момент пуска, когда питание только что было включено, а двигатель еще не начал вращаться, механическая мощность двигателя отсутствует.Единственными факторами, определяющими ток, потребляемый двигателем, являются напряжение питания (В) и полное сопротивление фазных обмоток двигателя (Zph).

Это показывает, что пусковой ток двигателя , соединенного треугольником, может быть уменьшен до одной трети , если двигатель соединен звездой для пуска.
Крутящий момент вала также снижается до одной трети. , что снижает ускорение вала и увеличивает время разгона привода, но обычно это не проблема.

Асинхронный двигатель в судовой электросети

Когда асинхронный двигатель работает под нагрузкой, он преобразует входную электрическую энергию в выходную механическую энергию. Входной ток теперь определяется нагрузкой на вал двигателя.
Асинхронный двигатель будет работать с той же скоростью, когда он соединен звездой, что и при соединении треугольником, потому что скорость магнитного потока в обоих случаях одинакова и задается частотой питания.
Это означает, что выходная мощность двигателя такая же, как при подключении по схеме звезды, так и при подключении двигателя по схеме треугольник, поэтому входные мощности и линейные токи должны быть одинаковыми при работе в любом подключении.

Если двигатель спроектирован для работы в треугольнике, но работает по схеме звезды и при полной нагрузке, то каждая фазная обмотка статора будет выдерживать перегрузку по току 1,73 номинального фазного тока.

Это связано с тем, что при соединении звездой фазный и линейный токи равны.

Это вызовет перегрев и возможное выгорание , если только не сработает реле максимального тока .
Помните, что потери в меди в двигателе вызваны эффектом нагрева, поэтому двигатель будет работать в 3 раза больше, если он будет работать по схеме звезды, когда он рассчитан на работу по треугольнику.
Эта неисправность может возникнуть, если последовательность управления синхронизацией не завершена или контактор звезды остается замкнутым, в то время как механическая блокировка предотвращает замыкание контактора треугольника.
Для правильной защиты от перегрузки по току реле максимального тока должны быть установлены в фазовых соединениях, а не в линейных соединениях.

Униформа экипажа торгового флота

Высококачественная корабельная форма с вышивкой ранга

Когда использовать запуск по схеме звезда-треугольник?

Когда трехфазный асинхронный двигатель имеет (1) соединенные треугольником обмотки статора для нормальной работы, и если (2) все 6 клемм выведены на клеммную коробку, то такие обмотки статора могут быть временно соединены звездой также для пристальная цель. Такие двигатели со звездообразной структурой потребляли бы 1/3 пускового тока по сравнению с пусковым током при образовании треугольника. Как только двигатель достигнет скорости, близкой к рабочей, соединение обмотки будет изменено обратно на нормальное треугольное соединение.

Требование ограниченного пускового тока важно, если система электропитания слабая (то есть уровень неисправности системы очень низкий), и поэтому сравнительно большой пусковой ток двигателя может вызвать нежелательные провалы напряжения за допустимые пределы. системы электроснабжения.

Однако метод пуска по схеме звезда / треугольник должен быть проверен на соответствие следующему:

  1. Пусковой момент при соединении звездой будет 1/3 пускового момента при соединении треугольником. Таким образом, необходимо проверить, может ли приводимое механическое оборудование ускоряться в пределах создаваемого ограниченного крутящего момента. Обычно насосы, вентиляторы и т. Д. Во время пуска не нагружаются, а процесс пуска используется только для ускорения движущихся частей механизмов.
  2. Некоторые двигатели (в нижнем диапазоне л.с.) могут уже иметь статор, соединенный звездой для нормальной работы.
  3. Пуск по схеме звезда-треугольник также не может быть решением для запуска, если система питания все еще слишком слабая для предложенного размера двигателя.

По моему опыту, если у клиента нет предпочтения, я обычно запускаю двигатели мощностью менее 7,5 кВт прямого тока, выше этой схемы звезда-треугольник или частотно-регулируемый привод (VFD) с байпасным контактором для насосов и т. Д., Которые требуют только работы на полная скорость, опять же в зависимости от предпочтений клиента и возможностей генератора.

Если я правильно помню, самые большие двигатели, которые мне приходилось запускать, были около 300 кВт, FLA около 500 А при 440 В, неудивительно, что клиент хотел запускать с ЧРП.При проектировании новых систем судна или замене существующего оборудования Sparky обычно хочет видеть график нагрузки или сообщать вам, с какой мощностью / током вы должны работать.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
