Включение звезда треугольник: Как подключить электродвигатель в схему звезда-треугольник – СамЭлектрик.ру

Содержание

Соединение типа звезда и треугольник для электродвигателей

На сегодняшний день данная тема особо актуальна, и в интернете можно найти массу вопросов по ней. Ответов тоже много, но некоторые из них на гранью фантастики. Поэтому мы решили пошагово и точно рассказать о соединении обмоток электродвигателя так исходя из своей практики.

Для начала вкратце вспомним действие асинхронного электродвигателя. Подключают его сети с трехфазным переменным напряжением. В статоре есть 3 обмотки, сдвинутые по отношению друг к другу на 120 электроградуса. Все это необходимо для того. Чтобы возникло вращающееся магнитное поле.



Выводы обмоток статора обозначают так:

  • С1, С2, С3 – начала обмоток,
  • С4, С5, С6 – конец обмоток.

Указанное обозначение является стандартным, но сегодня появились новые маркировки выводов, которые соответствуют ГОСТу 26772-85:

  • U1, V1, W1 — начала обмоток,
  • U2, V2, W2 – конец обмоток.

Выводы фазных обмоток асинхронного двигателя выводят на клеммник или колодку и размещают так, чтобы при подключении использовать специальные перемычки и не перекрещивать провода.

Клеммник в основном стараются прикреплять сверху или, если не получается, сбоку.  Иногда если тип клеммника позволяет его можно развернуть на 180°, чтобы осуществление подводки питающих кабелей было удобней.

На клеммник можно вывести 3 или 6 выводов фазных обмоток статора.





Рассмотрим каждую ситуацию отдельно.

Например:

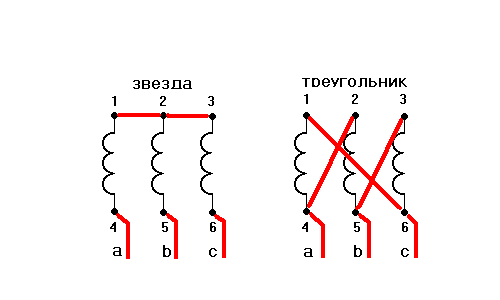

Если вывести в клеммник 6 выводов обмоток статора, то подключиться можно в сеть на два разноуровневых напряжения, которые могут отличаться величиной в 1,73 раза (√3). Если взять электродвигатель с напряжением 220/380 (В), а в сети уровень линейного напряжения будет составлять 380 (В), то статорные обмотки следует соединять по схеме звезда.



Соединение звездой

Концы трех обмоток соединяем в одной точке за счет специальной перемычки. На начальные концы обмоток подаем трехфазное сетевое напряжение. Напряжение фазной обмотки должно составить 220 (В), а линейное напряжение между двумя фазными обмотками — 380 (В).





Соединение треугольником

Если сеть имеет линейное напряжение уровнем 220 (В), то обмотку статора нужно соединить по схеме треугольник. Пошаговое соединение по типу треугольник фазных обмоток:

  • конец обмотки фазы «А» C4 (U2) соединяем с началом обмотки фазы «В» С2 (V1)
  • конец обмотки фазы «В» С5 (V2) соединяем с началом обмотки фазы «С» С3 (W1)
  • конец обмотки фазы «С» С6 (W2) соединяем с началом обмотки фазы «А» С1 (U1)

Места, где произведено соединение, подключаются к соответствующим фазам питающего трехфазного напряжения.

Линейное напряжение в данном случае должно составлять 220 (В), и на трехфазной обмотке также 220 (В).

На клеммнике при подключении по схеме треугольник обмоток статора асинхронного двигателя специальные перемычки следует установить так:





В представленных примерах при подключении, что по схеме звезда, что треугольник напряжение каждой фазы обмотки асинхронного двигателя составляет 220 (В).

Частный случай

Иногда так бывает, что на клеммник асинхронного двигателя выведено не 6, а 3 вывода. В такой ситуации соединение независимо от вида схемы будет выполняться внутри двигателя с торца. В данном случае подключение к сети можно будет провести только при одном напряжении, которое указано на таблице с технической информацией.

Если обмотки асинхронного двигателя соединены звездой, то запуск будет мягким, а работа плавной. При этом допускаются кратковременные перегрузки.

При соединении треугольником обмоток асинхронного электродвигателя можно достичь его максимальной мощности. В период запуска токи будут иметь большое значение. Можно будет еще пронаблюдать, что двигатель, подключенный по данной схеме, будет сильнее нагреваться.



Исходя из полученных данных, мы должны понимать, что асинхронные двигатели средней мощности и выше следует запускать по схеме звезда. При наборе номинальной частоты вращения в автоматическом режиме происходит переключение его на схему треугольника.

Также на основе собственного опыта рекомендуем для асинхронного электродвигателя использовать стеатитовые клеммные колодки, которые позволят надежно и безопасно провести подключение проводов к любой сети. Их можно использовать не только для электродвигателей, но и для оборудования и отдельных нагревательных элементов с повышенным уровнем температуры.





Клеммные колодки КМ имеют керамический корпус и расположенный внутри трубчатый латунный профиль. Наличие резьбовых отверстий позволяет устанавливать шпильки для колодки.

Выбирая клеммные колодки, в первую очередь обращайте внимание на предъявляемый уровень их сопротивления температурной нагрузке. Клеммники низкого качества приводят к плавлению изоляции, и провоцирую появление коротких замыканий в системе питания. Применение стеатитовых колодок позволяет исключить перечисленные риски, т. к. корпус из керамики выдерживает температуру вплоть до 1000 °С. А клеммные колодки керамические для для асинхронного электродвигателя работают при постоянной температурной нагрузке окружающей среды в 300°С.



Помимо стеатитовых клеммных колодок для электродвигателей «Элемаг» изготавливает еще несколько разных вариантов колодок обладающих высоким уровнем термостойкости. В разделе товаров на сайте вы можете рассмотреть:

Термостойкие колодки от «Элемаг» широко используют для подключения электротехнического оборудования, т. к. им характерно безопасное использование и удобное проведение соединений. Мы изготавливаем клеммники для температурных нагрузок свыше 100°С. Мы используем для разных типов колодок стеатит, керамику и даже фарфор. Это отличные изоляторы способные выдерживать сверхвысокие температуры, обладают устойчивостью к пробоям тока, не поддаются плавке и горению. Для увеличения защиты мы можем покрывать колодки специальной керамической глазурью.

Корпуса у колодок могут быть закрытыми или открытыми. У первых контакты располагаются внутри корпуса, а у вторых контакты размещены вверху колодки. Для фиксации колодок в корпусе могут быть выполнены специальные отверстия.

У нас в ассортименте вы сможете подобрать и открытые и закрытые колодки на 2, 3, 4, 5 контактов.

Мы советуем устанавливать лампы, чередуя в шахматном порядке. Эта схема поможет уменьшить количество необогреваемых точек.

Подключение тэнов звезда - треугольник. Области применения

Разные типы трубчатых электронагревателей (ТЭНы) могут подключаться к однофазной и трехфазной сети. Проводить подключение электронагревателя к трехфазной сети можно по одной из двух основных схем — «звезда» или «треугольник». Для равномерного распределения нагрузки на каждой фазе число ТЭНов должно быть кратным числу три.

Для трехфазных сетей используют нагреватели, у которых рабочее напряжение рассчитано на 220 и 380 Вольт.

Электроприборы с рабочим напряжением 220 Вольт подключают по схеме «звезда», а нагреватели, у которых напряжение 380 Вольт подключают к сети по схеме «звезда» и «треугольник».

Подключения по схеме «звезда».


Для примера представим схему «звезда», которая составлена из трех электронагревателей.

На второй вывод (2) каждого из нагревателей подана соответствующая фаза. Первые выводы (1) ТЭНов соединяются вместе с одновременным образованием общей точки, которую называют нулевая или нейтральная. Данный вид соединения нагрузки относится к трехпроводному.


Подключение по трехпроводному типу целесообразно использовать при рабочем напряжении 380 Вольт. Ниже предлагаем рассмотреть монтажную схему трехпроводного подключения ТЭНов в трехфазную электросеть. В данном случае подача и отключение напряжения происходит благодаря трехполюсным автоматическим выключателям.


В представленной схеме видно, что выводы расположенные с правой стороны электронагревателей подключаются к фазам А, В и С, а выводы расположенные слева соединены в нулевой точке. Между выводами, которые находятся справа и нулевой точкой рабочее напряжение равняется 220 Вольт.

Кроме описанной схемы можно использовать и четырехпроводную. При подключении по типу четырехпроводной схемы предполагается включение в сеть трехфазного типа нагрузки с напряжение в 220 Вольт.

В указанном случае включение нулевой точки нагрузки соединяют с нулевой точкой источника питания.


В схеме представленной выше правые выводы трубчатых электронагревателей соединены с соответствующими фазами, а левые замкнуты в одной точке, которую подключают к нулевой шине источника питания. Между точкой нуля и выводами электронагревателей напряжение будет равняться 220 Вольт.

При необходимости полного отключения нагрузки от электросети используются автоматические выключатели «3+N» или «3Р+N». Такие автоматы включают и отключают все имеющиеся силовые контакты.


Законы, действующие при подключении нагревателей по типу «звезда»:

Между каждой фазой и нулем напряжение всегда будет составлять 220 Вольт.

К каждой ветви «звезды» можно подключить несколько нагревательных устройств, которые будут между собой соединяться в последовательном либо параллельном порядке.

Суммарная мощность соединения вычисляется из суммы мощностей трех веток

Мощность каждой отдельной ветви должна быть такой же, как и у других ветвей.

Подключение по схеме «треугольник»


При соединении по типу «треугольник» выводы электронагревателей соединяются друг с другом в последовательном порядке. По схеме включения трех трубчатых электронагревателей подключение проводится в следующем порядке: первый вывод нагревателя №1 соединяют с первым выводом ТЭНа №2; второй вывод устройства №2 подсоединяют ко второму выводу устройства №3; второй вывод нагревателя №1 присоединяют к первому выводу устройства №3. В итоге данного подключения должно получиться три плеча — «а», «б», «с».

Затем на каждое плечо подается соответствующая фаза: на плечо «а» фазу А, на плечо «в» фазу В, ну и на плечо «с» фазу С.

Законы, действующие при подключении нагревателей по типу « треугольник»:

Между любыми двумя фазами напряжение всегда равно 380 Вольт.

К каждой ветви можно подсоединить несколько трубчатых нагревателей, которые будут между собой соединяться в последовательном либо параллельном порядке.

Мощность каждой ветви должна иметь одинаковые значения.

Общая суммарная мощность складывается из показателей мощности всех трех ветвей.

Напряжение на всех схемах указано при включении в трехфазную сеть с напряжением 380 Вольт.



Компания Элемаг имеет большой опыт в производстве нагревательных систем. По всем вопросам, касающимся приобретения или подключения электронагревателей, обращайтесь к нам по телефону или по электронной почте. Наши специалисты могут проконсультировать Вас по выбору подходящего подключения ТЭНов. Подключение по типу ЗВЕЗДА и ТРЕУГОЛЬНИК используются у нас при производстве Сухих ТЭНов и традиционных электрических металлических блок ТЭНов.

Соединение обмоток электродвигателя: звезда и треугольник: ТЕРМОЭЛЕМЕНТ

Асинхронные двигатели имеют множество преимуществ, среди которых можно выделить высокий уровень производительности, надежность эксплуатации, сравнительно невысокую стоимость, невысокие требования в обслуживании и при ремонте.

К тому же асинхронные двигатели достаточно хорошо переносят механические нагрузки. Все перечисленные преимущества обусловлены простотой конструкции. Но, несмотря на широкий ряд достоинств можно выделить и некоторые слабые стороны.

На практике при подключении двигателя можно применить один из двух трехфазных способов соединения с электросетью. К таковым способам относят подключение по типу «звезда» или по типу «треугольник».

При соединении трехфазного двигателя способом «звезда» соединение концов обмоток статора производится в одной точке. Трехфазное напряжение, в этом случае, подается на начала обмоток.

При выполнении соединения трехфазного двигателя способом «треугольник» обмотки статора присоединяют друг за другом в последовательном порядке. Начало следующей обмотки соединяют с концом предыдущей и т. д.

Если провести практический анализ теоретических и технических основ электротехники, то становится ясно, что электродвигатели, работающие от схемы «звезда» в эксплуатации запускаются более плавно и функционируют мягче сравнительно с двигателями, подключенными по схеме «треугольник». Но, в то же время асинхронные двигатели с обмотками соединенными способом «треугольник» набирают значительно большую мощность. При соединении звездой такого не достичь. При соединении «треугольник» электродвигатель способен функционировать на максимальной мощности, заявленной в технических характеристиках. Следует учесть, что пусковые токи здесь будут иметь высокие значения. Если сравнивать работу электродвигателей подключенных по разным схемам, можно сделать вывод, что при треугольнике мощность выдается на полтора раза выше, чем при подключении звездой.

Беря за основу вышеизложенную информацию, для снижения токов при запуске логично применять соединение обмоток в комбинационной схеме «звезда-треугольник». Данный вид подключения особенно актуален для асинхронных двигателей с высокой мощностью. При использовании схемы «звезда-треугольник» непосредственный запуск происходит по типу «звезда», а после того как набраны обороты происходит автоматическое переключение на схему «треугольник».


Также можно использовать еще одну схему управления асинхронным двигателем, которая заключается в следующем.


На контакт NC (нормально замкнутый) реле времени K1, а также на контакт NC реле K2, в цепи катушки пускателя КЗ, происходит подача напряжения питания.

После включения пускателя КЗ нормально закрытыми контактами КЗ происходит расцепление цепи катушки пускателя К2. Контакт К3 в цепи питания катушки пускателя К1 замыкается.

При запуске магнитного пускателя К1, в цепи питания его катушки замыкают контакты К1. В этот же период включается реле времени. Контакт данного реле К1 в цепи катушки пускателя К3 размыкается. А в цепи катушки пускателя K2 – замыкается.

Во время отключения обмотки пускателя К3 произойдет замыкание контакта К3 в цепи К2. При включении К2 произойдет размыкание цепи питания катушки пускателя К3.

Трёхфазное напряжение питания будет подано на начало каждой обмотки W1, U1 и V1 за счет силовых контактов пускателя К1. После срабатывания магнитного пускателя К3, за счет его контактов произойдет замыкание, затем между собой должны соединиться концы каждой обмотки двигателя W2, V2 и U2. Так происходит подключение обмоток по типу «звезда».

Спустя некоторый промежуток времени произойдет срабатывание реле времени с магнитным пускателем К1, затем отключится магнитный пускатель К3 и включится К2. Силовые контакты К2 замкнутся и питание пойдет на концы каждой обмотки двигателя. Двигатель заработает по схеме «треугольник».

Для запуска электродвигателя по типу «звезда-треугольник» у разных производителей выполнены специальные пусковые реле.

Типовую схему запуска «звезда-треугольник» рассмотрите на рисунке ниже.


Для снижения пусковых токов электродвигатель должен запускаться в определенной последовательности:

  1. На пониженных оборотах по типу соединения «звезда»;

  2. Переход на схему «треугольник».

Первоочередный пуск по типу «треугольник» создает максимальную нагрузку, а следующее соединение «звезда» с меньшим пусковым моментом продолжит работу в номинальном режиме. При наборе оборотов двигателя автоматически осуществится переход на соединение «треугольник». Важно понимать, что нагрузка, созданная перед запуском на валу, скажется на ослаблении при соединении схемой «звезда». Исходя из этого маловероятно, что такой способ запуска подойдет для двигателей с высокой нагрузкой, ведь при таких условиях они утрачивают работоспособность.

В качестве заключительного аккорда рассмотрим основные преимущества и недочеты каждого из способов подключения.

Преимущества подключения по типу «звезда»:

  • Устойчивость и возможность эксплуатации двигателя длительное время;

  • Высокий уровень надежности долговечности благодаря сниженной мощности электродвигателя;

  • Максимально плавный запуск электропривода;

  • Возможный допуск кратковременных перегрузок;

  • Исключен перегрев корпуса двигателя.

Есть типы оборудования, у которого концы обмотки соединены внутри. К колодке подводятся лишь три вывода, и использовать другой вид подключения нет возможности. Электроустановки такого типа не требуют работы узкого специалиста для соединения.

Преимущества подключения электродвигателя по типу «треугольник»:

  • Возможность увеличения до максимальных показателей уровня мощности электродвигателя;

  • Применение реостата для запуска;

  • Повышение вращающегося момента;

  • Высокие усилия тяги.

Отдельное внимание следует уделить и недостаткам:

  • Высокое потребление электроэнергии при пуске;

  • Перегрев двигателя в условиях длительной эксплуатации.

Основные преимущества комбинации:

  • Значительное продление срока эксплуатации электроустановки;

  • Плавный запуск;

  • Исключение возникновения неравномерных нагрузок;

  • Сохранение механических элементов двигателя;

  • Наличие двухуровневой мощности.


Для соединений обмоток асинхронных двигателей необходимо использовать специальные термостойкие колодки. Компания «Термоэлемент» предлагает специально разработанные моторные колодки из стеатита для электродвигателей, которые предназначены именно для работы с данными электротехническими устройствами. Клеммные колодки со стеатитовым корпусом легко выдерживают температурную нагрузку до 800°С даже при длительной эксплуатации. У нас вы можете купить клеммные колодки в любом количестве и для любых высокотемпературных применений.


Переключение звезда треугольник схема - советы электрика

Пуск асинхронного двигателя переключением со звезды на треугольник

Кроме реостатного и прямого способов пуска асинхронных двигателей существует другой распространенный способ – переключением со звезды на треугольник.

Способ переключения со звезды на треугольник используется в двигателях, которые рассчитаны на работу при соединении обмоток треугольником. Этот способ осуществляется в три этапа. В начале, двигатель запускают при соединении обмоток звездой, на этом этапе двигатель разгоняется.

Затем переключают на рабочую схему соединения треугольник, причем при при переключении нужно учитывать пару нюансов.

Обратите внимание

Во-первых, нужно правильно рассчитать время переключения, потому что если слишком рано замкнуть контакты, то не успеет погаснуть электрическая дуга, а также может возникнуть короткое замыкание.

Если переключение будет слишком долгим, то это может привести к потери скорости двигателя, а в следствии к увеличению броска тока. В общем, нужно четко скорректировать время переключения. На третьем этапе, когда обмотка статора уже соединена треугольником, двигатель переходит в установившийся режим работы.

Смысл этого способа в том что, при соединении обмоток статора звездой, фазное напряжение в них понижается в 1,73 раз.

В такое же количество раз уменьшается и фазный ток, который протекает в обмотках статора.

При соединении обмоток статора треугольником фазное напряжение равно линейному, а фазный ток в 1,73 раза меньше линейного. Получается, что соединяя обмотки звездой, мы уменьшаем линейный ток в 3 раза.

Чтобы не запутаться в цифрах, давайте рассмотрим пример.

Допустим, рабочей схемой обмотки асинхронного двигателя является треугольник, а линейное напряжение питающей сети 380 В. Сопротивление обмотки статора Z=20 Ом. Подключив обмотки в момент пуска звездой, уменьшим напряжение и ток в фазах.

Ток в фазах равен линейному току и равен

После разгона двигателя, переключаем со звезды на треугольник и получаем уже другие значения напряжений и токов.

Как видите линейный ток при соединении треугольником больше в 3 раза линейного тока при соединении звездой.

Важно

Данный способ запуска асинхронного двигателя применяется в тех случаях, когда присутствует небольшая нагрузка, либо когда двигатель работает на холостом ходу. Это связано с тем, что при уменьшении фазного напряжения в 1,73 раза, согласно формуле для пускового момента которая предоставлена ниже, момент уменьшается в три раза, а этого недостаточно, чтобы совершить пуск с нагрузкой на валу.

Где m – количество фаз, U – фазное напряжение обмотки статора,f – частота тока питающей сети, r1,r2,x1,x2-параметры схемы замещения асинхронного двигателя,p – число пар полюсов.

Рекомендуем прочесть статью – торможение асинхронного двигателя.

1 1 1 1 1 1 1 1 1 1 4.14 (65 Голоса)

Источник: https://electroandi.ru/elektricheskie-mashiny/asdvig/pusk-asinkhronnogo-dvigatelya-pereklyucheniem-so-zvezdy-na-treugolnik.html

Подключение звезда и треугольник — в чем разница

Для работы электрического прибора, двигателя, трансформатора в трехфазной сети необходимо соединить обмотки по определенной схеме. Наиболее распространенными схемами соединения являются треугольник и звезда, хотя могут применяться и другие способы соединения.

Что представляет собой соединение обмоток звездой?

Трехфазный двигатель или трансформатор имеет 3 рабочих, независимых друг от друга обмоток. Каждая обмотка имеет два вывода — начало и конец. Соединение «звезда» подразумевает собой, что все концы трех обмоток соединяются в один узел, часто называемый нулевой точкой.

Отсюда выходит и понятие — нулевая точка.

Начало каждой обмотки соединяются непосредственна с фазами питающей сети. Соответственно начало каждой обмотки соединяется с одной из фаз А, В, С.

Между любыми двумя началами обмоток прилаживается фазное напряжение питающей сети, зачастую 380 или 660 В.

Что представляет собой соединение обмоток в треугольник?

Соединение обмоток в треугольник заключается в соединении конца каждой обмотки с началом следующей. Конец первой обмотки, соединяется с началом второй. Конец второй — с начало третей.

Конец третей обмотки создает электрический контур, поскольку замыкает электрическую цепь.

При таком соединении к каждой обмотки прилаживается линейное напряжение, обычно равное 220 или 380 В.

Такое соединение физически реализуется с помощью металлических перемычек, которые должны быть предусмотрены заводской комплектацией электрического оборудования.

Разница между соединением обмотки в треугольник и звезду

Основная разница заключается в том, что, используя одну питающую сеть, можно достигать разных параметров электрического напряжения и тока в приборе или аппарате. Конечно, данные способы соединения отличаются реализацией, но важна именно физическая составляющая отличия.

Наиболее часто применяется соединение обмоток в звезду, что объясняется щадящим режимом для электрического привода или трансформатора. При соединении обмоток в звезду, ток протекающий по обмоткам имеет меньшие значение нежели при соединении в треугольник. В тот момент, как напряжение больше на величину корня из 1,4.

Применение способа соединения треугольник, зачастую используется в случаях мощных механизмов и больших пусковых нагрузок.

Имея большие показатели тока, протекающего по обмотки, двигатель получает большие показатели ЕДС самоиндукции, что в свою очередь гарантирует больший вращающий момент.

Имея большие пусковые нагрузки и одновременно используя схему соединения звезда, можно нанести урон двигателю. Это связано с тем, что двигатель имеет меньшие значение тока, что приводит к меньшим показателям величины вращающегося момента.

Момент пуска такого двигателя и выход его на номинальные параметры может быть продолжительным, что может привести к тепловому воздействию тока, которые во время коммутации может превышать номиналы тока в 7-10 раз.

Преимущества соединения обмоток в звезду

Основные преимущества соединения обмоток в звезду заключаются в следующем:

  • Понижения мощности оборудования с целью повышения надежности.
  • Устойчивый режим работы.
  • Для электрического привода такое соединение дает возможность плавного пуска.

Некоторое электрическое оборудование, которое не предназначены для работы на других способах соединения, имеет внутренне соединение концов обмоток. На клеммник выводится лишь три вывода, которые представляют собой начало обмоток. Такое оборудование легче в подключении и может монтироваться в отсутствии грамотных специалистов.

Основными преимуществами соединения обмоток в треугольник являются:

  1. Повышения мощности оборудования.
  2. Меньшие пусковые токи.
  3. Большой вращающийся момент.
  4. Увеличенные тяговые свойства.

Оборудование с возможностью переключения типа соединения со звезды на треугольник

Зачастую электрическое оборудование имеет возможность работать как на звезде, так и на треугольнике. Каждый пользователь должен самостоятельно определить необходимость соединения обмоток в звезду или треугольник.

В особо мощных и сложных механизмах, может применяться электрическая схема с комбинированием треугольника и звезды. В таком случае, в момент пуска, обмотки электрического двигателя соединяются в треугольник.

После выхода двигателя на номинальные показатели, с помощью релейно-контакторной схемы треугольник переключается на звезду.

Совет

Таким способом достигается максимальная надежность и продуктивность электрической машины, без риска нанести ей урон или вывести её из строя.

Посмотрите так-же интересное видео на эту тему:

Источник: https://vchemraznica.ru/podklyuchenie-zvezda-i-treugolnik-v-chem-raznica/

Подключение электродвигателя по схеме звезда и треугольник

Схемы подключения электродвигателя. Звезда, треугольник, звезда – треугольник.

Асинхронные двигатели, имея ряд таких неоспоримых достоинств, как надежность в эксплуатации, высокая производительность, способность выдерживать большие механические перегрузки, неприхотливость и невысокая стоимость обслуживания и ремонта, обусловленные простотой конструкции, имеют, конечно и свои определенные недостатки.

На практике применяются основные способы подключения к сети трёхфазных электродвигателей: “подключение звездой” и “подключение треугольником”.

При соединении трёхфазного электродвигателя звездой, концы его статорных обмоток соединяются вместе, соединение происходят в одной точке, а на начала обмоток подаётся трехфазное напряжение (рис 1).

При соединении трёхфазного электродвигателя по схеме подключения “треугольником” обмотки статора электродвигателя соединяются последовательно таким образом что конец одной обмотки соединяется началом следующей и так далее (рис 2).

Не вдаваясь в технические и теоретические основы электротехники известно, что электродвигатели у которого обмотки, соединенные звездой работают плавнее и мягче, чем электродвигатели с соединенными обмотками треугольником, необходимо отметить, что при соединении обмоток звездой электродвигатель не может развить полную мощность. При соединении обмоток по схеме треугольник электродвигатель работает на полную паспортную мощность (что составляет в 1,5 раз больше по мощности, чем при соединении звездой), но при этом имеет очень большие значения пусковых токов.

 В связи с этим для снижения пусковых токов целесообразно (особенно для электродвигателей с большей мощностью) подключение по схеме звезда – треугольник; первоначально запуск осуществляется по схеме «звезда», после этого (когда электродвигатель «набрал обороты»), происходит автоматическое переключение по схеме «треугольник».

 Схема управления :

Еще вариант схемы управления двигателем

 Подключение напряжения питания через контакт NC (нормально закрытый) реле времени К1 и контакт NC К2, в цепи катушки пускателя К3.

 После включения пускателя К3, своими нормально-замкнутыми контактами размыкает цепи катушки пускателя К2 контактами К3 (блокировка случайного включения) и замыкает контакт К3, в цепи питания катушки магнитного пускателя К1, который совмещен с контактами реле времени.

Обратите внимание

 При включении пускателя К1 происходит замыкание контактов К1 в цепи катушки магнитного пускателя К1 и одновременно включается реле времени, размыкается контакт реле времени К1 в цепи катушки пускателя К3, замыкает контакт реле времени К1 в цепи катушки пускателя К2.

 Отключение обмотки пускателя К3, замыкается контакт К3 в цепи катушки магнитного пускателя К2. После включение пускателя К2, размыкает своими контактами К2 в цепи катушки питания пускателя К3.

(Начало обмоток статора: U1; V1; W1. Концы обмоток: U2; V2; W2. На клеммной доске шпильки начала и концов обмоток расположены в строгой последовательности: W2; U2; V2; под ними расположены: U1; V1; W1. При подключении двигателя в “треугольник” шпильки соединяются перемычками: W2-U1; U2-V1; V2-W1.)

На начала обмоток U1, V1 и W1 через силовые контакты магнитного пускателя К1 подаётся трехфазное напряжение. При срабатывании магнитного пускателя К3 с помощью его контактов К3, происходит замыкание, соединяя концы обмоток U2, V2 и W2 между собой обмотки двигателя соединены звездой.

 Через некоторое время срабатывает реле времени, совмещённое с пускателем К1, отключая пускатель К3 и одновременно включая К2, замыкаются силовые контакты К2 и происходит подача напряжение на концы обмоток электродвигателя U2, V2 и W2. Таким образом электродвигатель включается по схеме треугольник.

Для запуска двигателей по схеме звезда-треугольник разными производителями выпускаются так называемые пусковые реле, название они могут иметь разные “Пусковые реле времени” , реле “старт-дельта” и др. , но назначение у них одно и тоже:

РВП-3, ВЛ-32М1, D6DS (Австрия) , ВЛ-163 (Украина), CRM-2T  (Чехия), TRS2D (Чехия),  1SVR630210R3300 (ABB), 80 series (Finder) и другие.

Типовая схема с пусковым реле времени (реле “звезда/треугольник”) для управления запуском трехфазного асинхронного двигателя:

Вывод:  Для снижения пусковых токов запускать двигатель необходимо в следующей последовательности: сначала включенным по схеме “звезда” на пониженных оборотах, далее переключаться на “треугольник”.

Запуск сначала треугольником создает максимальный момент, а уже переключение на звезду (пусковой момент в 2 раза меньше) с дальнейшей работой в номинальном режиме, когда электродвигатель «набрал обороты», происходит автоматическое переключение на схему треугольник, стоит учитывать какая нагрузка на валу перед запуском, ведь вращающий момент при звезде ослаблен, поэтому такой способ запуска вряд ли подойдет для очень загруженных двигателей, может выйти из строя.

Источник: http://vserele.ru/article/podklyuchenie-elektrodvigatelya-sheme-zvezda-treugolnik

Пуск “Звезда – Треугольник”

– на первом этапе пуска обмотки двигателя, ротор которого еще неподвижен, коммутируются на питающую сеть таким образом, чтобы получить конфигурацию “Звезда”;
– затем, через небольшой временной интервал, автоматически производится переключение обмоток в конфигурацию “треугольник”.

Это наиболее часто применяемый способ снижения пусковых токов. При пуске в положении «звезда», у двигателя, специально используемого для таких пусков, ток на треть ниже, чем при пуске путем прямого включения общепромышленного двигателя. Такой метод относительно дешев, прост и надежен.

Для механизмов с небольшим моментом инерции, например погружных насосов, пуск по методу «звезда-треугольник» не очень эффективен либо даже неэкономичен. Дело в том, что диаметр погружных насосов и их приводных электродвигателей невелик.

Поэтому масса рабочего колеса насоса мала, вследствие чего мал и момент инерции. В результате погружным насосам для разгона от 0 до номинальной скорости об/мин. требуется не более пары десятков периодов напряжения сети.

Это означает также, что насос при отключении конфигурации “звезда” и перед переходом к “треугольнику” (переключении тока) очень быстро, практически сразу же, останавливается.

Сравнение пусковых токов, возникающих при прямом включении и при включении по методу «звезда-треугольник», на первом этапе показывает заметное уменьшение величины тока.

При переключении со “звезды” на “треугольник” механизм быстро останавливается, ЭДС вращения исчезает и во второй раз должен запускаться напрямую.
Из диаграммы на рисунке видно, что на втором этапе значительного сокращения амплитуды пускового тока уже не происходит. Уменьшается лишь длительность этой перегрузки. Поэтому можно заключить, что пуск “Звезда-треугольник” неэффективен для механизмов с малыми моментами инерции.

Несколько иначе складывается ситуация у центробежных насосов, имеющих больший диаметр и большую массу и обладающих соответственно более продолжительным моментом инерции.

У электродвигателей мощностью свыше 45 кВт можно, как правило, достигнуть значительного снижения второго пика тока.

Следует отметить, что слишком долгая эксплуатация электродвигателя в режиме “треугольник” приводит к его перегреву (вспоминаем курс “Электрические машины” и “ТОЭ”, циркуляцию паразитной третьей и кратных ей гармоник внутри “треугольника” никому еще отменить не удалось) и, следовательно, сокращает срок службы.
Установки, содержащие погружные насосы с электродвигателями, включаемыми по этому методу, часто бывают дороже, чем с общепромышленными, поскольку для электродвигателя требуется два соединительных кабеля (вместо обычно необходимого одного).

Плавный пуск электродвигателя

Устройство для плавного пуска электродвигателя представляет собой электронный прибор, снижающий напряжение и соответственно пусковой ток путем фазового управления тиристорными или симисторными сборками, включаемыми последовательно со статорными обмотками.

Электронный прибор УПП содержит регулировочный блок, где настраиваются различные эксплуатационные и защитные параметры, и силовой блок с встречно-параллельно включенными тиристорами/симисторами. С его помощью пусковой ток ограничивают, как правило, величиной, в 2–3 раза превышающей номинальный ток.

  Наличие значительного момента инерции в процессе пуска может привести к увеличению теплообразования в электродвигателе и, тем самым, к снижению его срока службы.

Поэтому рекомендуется заменять схемы пуска “звезда-треугольник” на плавные электронные пускатели

Тем более, что технически эта задача не представляет никакой сложности и асинхронный двигатель менять не нужно! При проведении такой замены,  рекомендуется соблюдать  в первую очередь “Правила облаштування електроустановок”приведенные здесь времена ускорения/ замедления для плавного пуска.

В том случае, если требуется особенно высокий пусковой момент, пусковое напряжение можно повысить на 50%. Однако при нормальных условиях эксплуатации для электродвигателей, которыми оснащают насосы ведущие фирмы, этого не требуется .

При плавном пуске электродвигателя тиристорный силовой блок обеспечивает подачу тока несинусоидальной формы и создает высшие гармоники. В связи с очень коротким временем ускорения/торможения с практической точки зрения (и в нормах, касающихся высших гармоник) это не имеет продолжительного отрицательного влияния на питающую сеть.

Однако может вносить помехи в работу контроллеров. Для исключения влияния помех желательна установка противопомеховых фильтров** на входе устройства плавного пуска.

Как показано, устройство плавного пуска рекомендуется устанавливать вместе с обходным контактором, чтобы электродвигатель в процессе эксплуатации работал в режиме прямого присоединения к питающей сети. Тем самым обеспечивается минимальный износ и потеря мощности в устройстве для плавного пуска.

** этому вопросу вскоре будет посвящен отдельный раздел, хотя вопрос сам по себе дискуссионный!

Источник: https://www. soft-start.com.ua/poleznoe/33-pusk-zvezda-treugolnik

Схема переключения звезда треугольник

Паспортные данные, приведенные на шильдике трехфазного асинхронного электродвигателя (АД) содержат все важные эксплуатационные технические данные машины, среди которых обязательно указывается и номинальный рабочий ток.

Два его значения, указанные через дробь означают потребляемый ток двигателя при схемах соединения его статорных обмоток: треугольником (имеет большее значение) и звездой.

Включение и пуск АД с обмотками, включенными по схеме треугольник сопровождается очень высокими пусковыми токами, которые могут быть причинами падения напряжения электросети, что, в свою очередь может вызвать различные неисправности электрооборудования, питаемого этой-же электросетью.

Для минимизации нагрузочных стартовых токов АД и во избежание подобных последствий представляется рациональным используемая для двигателей большой мощности практика пуска АД с соединением обмоток в звезду с последующим переключением на схему треугольник.

Схема звезда – треугольник

Данная схема реализована на релейно-контактной логике, в ее состав входят два магнитных пускателя К2, К3 и реле времени, совмещенное с контактором К1. Пуск АД производится при помощи магнитного пускателя К3, коммутирующего его обмотки в звезду.

Далее, по окончанию определенного промежутка времени, достаточного для выхода двигателя на номинальную частоту вращения и снижения пускового тока до номинального значения происходит срабатывание реле К1.

Как видно из схемы, сработка реле отключит разомкнет питающую цепь контактора К3 и замкнет цепь питания К2, коммутирующего обмотки АД в треугольник, вызвав его сработку. Таким образом, обмотки работающего двигателя окажутся включенными по схеме треугольник.

Важно

По сути, снижение пускового тока двигателя предложенным здесь способом реализуется включением его статорных обмоток при пуске на пониженное напряжение 220 В – звездой, с последующим переключением обмоток на рабочее напряжение 380 В – треугольником.

Обратите внимание, что данный способ снижения пусковых токов может быть использован для электродвигателей с вариантом рабочего напряжения 380/660 В (указывается на шильдике). Подключении обмоток АД, на табличке которого указано рабочее напряжение 220/380 В в треугольник вызовет его выход из строя.

Двигатель попросту сгорит, так как при подключении обмоток в треугольник окажется запитанным повышенным напряжением: его рабочее фазное фазное напряжение составляет 220 В, а линейное 380 В.

Переключение схемы обмоток  может быть осуществлено не только управляющим сигналом реле времени. В качестве контролируемой величины может быть потребляемый ток; тогда вместо реле времени в схеме должно использоваться токовое реле.

Источник: http://l220.ru/?id=yd

Звезда и треугольник принцип подключения. Особенности и работа

Для увеличения мощности передачи без увеличения напряжения сети, снижения пульсаций напряжения в блоках питания, для уменьшения числа проводов при подключении нагрузки к питанию, применяют различные схемы соединения обмоток источников питания и потребителей (звезда и треугольник).

Схемы

Обмотки генераторов и приемников при работе с 3-фазными сетями могут соединяться с помощью двух схем: звезды и треугольника. Такие схемы имеют между собой несколько отличий, различаются также нагрузкой по току.  Поэтому, перед подключением электрических машин необходимо выяснить разницу в этих двух схемах — звезда и треугольник.

Схема звезды

Соединение различных обмоток по схеме звезды предполагает их подключение в одной точке, которая называется нулевой (нейтральной), и имеет обозначение на схемах «О», либо х, у, z.

Нулевая точка может иметь соединение с нулевой точкой источника питания, но не во всех случаях такое соединение имеется.

Если такое соединение есть, то такая система считается 4-проводной, а если нет такого соединения, то 3-проводной.

Схема треугольника

При такой схеме концы обмоток не объединяются в одну точку, а соединяются с другой обмоткой. То есть, получается схема, похожая по виду на треугольник, и соединение обмоток в ней идет последовательно друг с другом. Нужно отметить отличие от схемы звезды в том, что в схеме треугольника система бывает только 3-проводной, так как общая точка отсутствует.

В схеме треугольника при отключенной нагрузке и симметричной ЭДС равно 0.

Фазные и линейные величины

В 3-фазных сетях питания имеется два вида тока и напряжения – это фазные и линейные. Фазное напряжение – это его величина между концом и началом фазы приемника. Фазный ток протекает в одной фазе приемника.

При применении схемы звезды фазными напряжениями являются Ua, Ub, Uc, а фазными токами являются I a, I b, I c. При применении схемы треугольника для обмоток нагрузки или генератора фазные напряжения — Uaв, Ubс, Ucа, фазные токи – I ac, I bс, I cа.

Линейные значения напряжения измеряются между началами фаз или между линейных проводников. Линейный ток протекает в проводниках между источником питания и нагрузкой.

В случае схемы звезды линейные токи равны фазным, а линейные напряжения равны U ab, Ubc, U ca. В схеме треугольника получается все наоборот – фазные и линейные напряжения равны, а линейные токи равны I a, I b, I c.

Большое значение уделяется направлению ЭДС напряжений и токов при анализе и расчете 3-фазных цепей, так как его направление влияет на соотношение между векторами на диаграмме.

Особенности схем

Между этими схемами есть существенная разница. Давайте разберемся, для чего в различных электроустановках используют разные схемы, и в чем их особенности.

https://www.youtube.com/watch?v=3qW-dm8uyCc

Во время пуска электрического мотора ток запуска имеет повышенную величину, которая больше его номинального значения в несколько раз. Если это механизм с низкой мощностью, то защита может и не сработать.

При включении мощного электромотора защита обязательно сработает, отключит питание, что обусловит на некоторое время падение напряжения и перегорание предохранителей, или отключение электрических автоматов.

Электродвигатель будет работать с малой скоростью, которая меньше номинальной.

Видно, что имеется немало проблем, возникающих из-за большого пускового тока. Необходимо каким-либо образом снижать его величину.

Для этого можно применить некоторые методы:

  • Подключить на запуск электродвигателя реостат, дроссель, либо трансформатор.
  • Изменить вид соединения обмоток ротора электродвигателя.

В промышленности в основном применяют второй способ, так как он наиболее простой и дает высокую эффективность.

Здесь работает принцип переключения обмоток электромотора на такие схемы, как звезда и треугольник. То есть, при запуске мотора его обмотки имеют соединение «звезда», после набора эксплуатационных оборотов, схема соединения изменяется на «треугольник».

Этот процесс переключения в промышленных условиях научились автоматизировать.

В электромоторах целесообразно применение сразу двух схем — звезда и треугольник. К нулевой точке необходимо подключить нейтраль источника питания, так как во время использования таких схем возникает повышенная вероятность перекоса фазных амплитуд. Нейтраль источника компенсирует эту асимметрию, которая возникает вследствие разных индуктивных сопротивлений обмоток статора.

Достоинства схем

Соединение по схеме звезды имеются важные преимущества:

  • Плавный пуск электрического мотора.
  • Позволяет функционировать электродвигателю с заявленной номинальной мощностью, соответствующей паспорту.
  • Электродвигатель будет иметь нормальный рабочий режим при различных ситуациях: при высоких кратковременных перегрузках, при длительных незначительных перегрузках.
  • При эксплуатации корпус электродвигателя не перегреется.

Основным достоинством схемы треугольника является получение от электродвигателя наибольшей возможной мощности работы. Целесообразно поддерживать режимы эксплуатации по паспорту двигателя.

При исследовании электромоторов со схемой треугольника выяснилось, что его мощность повышается в 3 раза, по сравнению со схемой звезды.

Совет

При рассмотрении генераторов, схемы – звезда и треугольник по параметрам аналогичны при функционировании электродвигателей. Выходное напряжение генератора будет больше в схеме треугольника, чем в схеме звезды. Однако, при повышении напряжения снижается сила тока, так как по закону Ома эти параметры обратно пропорциональны друг другу.

Поэтому можно сделать вывод, что при разных соединениях концов обмоток генератора можно получить два разных номинала напряжения. В современных мощных электромоторах при запуске схемы – звезда и треугольник переключаются автоматически, так как это позволяет снизить нагрузку по току, возникающей при пуске мотора.

Процессы, происходящие при изменении схемы звезда и треугольник в разных случаях

Здесь, изменение схемы — имеется ввиду переключение на щитах и в клеммных коробках электрических устройств, при условии, что имеются выводы обмоток.

Обмотки генератора и трансформатора

При переходе со звезды в треугольник напряжение уменьшается с 380 до 220 вольт, мощность остается прежней, так как фазное напряжение не изменяется, хотя линейный ток увеличивается в 1,73 раза.

При обратном переключении возникают обратные явления: линейное напряжение увеличивается с 220 до 380 вольт, а фазные токи не изменяются, однако линейные токи снижаются в 1,73 раза. Поэтому можно сделать вывод, что если есть вывод всех концов обмоток, то вторичные обмотки трансформатора и генераторы можно применять на два типа напряжения, которые отличаются в 1,73 раза.

Лампы освещения

При переходе со звезды в треугольник лампы сгорят. Если переключение сделать обратное, при условии, что лампы при треугольнике горели нормально, то лампы будут гореть тусклым светом. Без нулевого провода лампы можно соединять звездой при условии, что их мощность одинакова, и распределяется равномерно между фазами. Такое подключение применяется в театральных люстрах.

Похожие темы:

Источник: https://electrosam.ru/glavnaja/jelektrotehnika/zvezda-i-treugolnik/

Пуск двигателя звезда треугольник – Help for engineer | Cхемы, принцип действия, формулы и расчет

Для того чтобы осуществить пуск звезда-треугольник нам потребуется:

1. 3-х полюсный автоматический выключатель QF1, с номинальным током, который зависит от мощности электродвигателя (выбор автомата см. здесь)
2. Контакторы с доп. контактами в количестве 3 шт. (KM1, KM2, KM3)
3. Кнопки 2 шт.: красная SB1 с нормально замкнутым контактом, черная SB2 – с нормально разомкнутым контактом
4. Тепловое реле (если оно не предусмотрено в комплекте с автоматическим выключателем)
5. Асинхронный трёхфазный электродвигатель М1
6. Клемма с предохранителем, которая устанавливается в цепь управления
7. Реле времени KT1

Необходимость применения данной схемы пуска асинхронного электродвигателя вызвана высокими пусковыми токами. Для снижения этих самых токов, применяется пуск звезда-треугольник. Фактически, запуск двигателя происходит по схеме “звезда”, для которой в начальный момент токи низкие.

По истечению времени, заданному на реле KT1, происходит переключение в схему “треугольник”, в которой стартовые токи были бы больше.

Рисунок 1 – Схема пуска звезда-треугольник

Один из вариантов временной диаграммы реле KT1 для реализации вышеприведенной схемы:

Рисунок 2 – Временная диаграмма реле времени

Описание принципа работы пуска двигателя “звездой”, с переходом на “треугольник”

После нажатия кнопки “Start” SB2, запитывается катушка контактора KM1, в результате чего, замыкаются силовые контакты KM1 и доп. контактом КМ1.1 реализуется самоподхват кнопки пуска. Так же подаётся напряжение на реле времени KТ1, и замыкается контактор KM3.

Таким образом, происходит запуск двигателя по схеме “звезда”. А по истечении времени реле t1 контакт KТ1.1 мгновенно разомкнётся, пройдет задержка времени t2 в 50 мс, и замкнется контакт KТ1.2.

В следствии, сработает контактор KM2, который осуществляет переключение на “треугольник”.

Контакты НЗ (нормально замкнутые) KM2.1 и KM3.1 существуют для предотвращения одновременного включения контакторов KM1 и KM2.

Чтобы защитить двигатель от перегрузки, в силовой цепи должно быть установлено тепловое реле. Как мы можем видеть на схеме, оно уже включено в автоматический выключатель, и в случае чрезмерной нагрузки, теплушка разомкнёт силовую цепь и цепь управления через контакт QF1.1.

Рисунок 3 – Наглядный пример соединения обмоток в звезду

Рисунок 4 – Наглядный пример соединения обмоток в треугольник

Н – начало обмотки;
К – конец обмотки.

Источник: https://h5e.ru/elektricheskie-mashini/85-pusk-dvigatelya-zvezda-treugolnik

Звезда-Треугольник. Переключение двигателя со звезды на треугольник

Загрузка…

Переключение двигателя со звезды на треугольник применяют для защиты электрических цепей от перегрузок. В основном переключают со звезды на треугольник мощные трехфазные асинхронные двигатели от 30-50 кВт, и высокооборотные ~3000 об/мин, иногда 1500 об/мин.

Известно, что в момент запуска электродвигателя его ток увеличивается до 7 раз. Асинхронный двигатель с короткозамкнутым ротором напоминает трансформатор с замкнутой накоротко вторичной обмоткой.

Если двигатель соединен в звезду то на каждую его обмотку подается напряжение 220 Вольт, а если двигатель соединен в треугольник, то на каждую его обмотку приходиться напряжение 380 Вольт. Здесь в действие вступает закон Ома «I=U/R» чем выше напряжение, тем выше ток, а сопротивление не изменяется.

Обратите внимание

Проще говоря, при подключении в треугольник (380) ток будет выше, чем при подключении в звезду(220).

Когда электродвигатель разгоняется и набирает полные обороты, картина полностью меняется. Дело в том что двигатель имеет мощность которая не зависит от того подключен он в звезду или на треугольник. Мощность двигателя зависит в большей степени от железа и сечения провода. Здесь действует другой закон электротехники «W=I*U»

Мощность равна сила тока, умноженная на напряжение, то есть чем выше напряжение, тем ниже ток. При подключении в треугольник(380), ток будет ниже, чем в звезду (220).

Прейдем к практике

В двигателе концы обмоток выведены на «клеммник» таким образом что в зависимости от того каким образом поставить перемычки получится подключение в звезду или в треугольник как это показано на рисунке. Такая схема обычно на рисована на крышке.

Для того чтобы производить переключения со звезды на треугольник, мы вместо перемычек будем использовать контакты магнитных пускателей.

Рассмотрим схему силовую часть, показана жирными линиями.

Магнитный пускатель Р1 служит для включения и отключения двигателя. Контакты магнитного пускателя Р2 работают как перемычки для включения асинхронного двигателя в треугольник.

Обратите внимания, провода от клеммника двигателя должны быть включены в таком же порядке, как и в самом двигателе, главное не перепутать.

Повторю еще раз это самое главное в схеме КОНТАКТЫ Р2 ВЫПОЛНЯЮТ РОЛЬ ПЕРЕМЫЧЕК ДЛЯ ПОДКЛЮЧЕНИЯ В ТРЕУГОЛЬНИК.

Важно

Магнитный пускатель Р3 подключает перемычки для включения в звезду к одной половине клеммника, а к другой половине подается напряжение.

Рассмотрим схему управления, тонкими линиями.

При нажатии на кнопку «ПУСК» питание подается на магнитный пускатель Р1 он срабатывает и на него подается напряжение через блок контакт теперь кнопку можно отпустить.

Далее напряжение подается на реле времени РТ, оно отсчитывает установленное время.

Также напряжение через замкнутый контакт реле времени Р1 подается на магнитный пускатель Р3 и двигатель запускается в «звезду».

Через установленное время срабатывает реле времени РТ. Магнитный пускатель Р3 отключается.

Напряжение через контакт реле времени подается на нормально-замкнутый (замкнутый в отключенном положении) блок контакт магнитного пускателя Р3, а от туда на катушку магнитного пускателя Р2. И электродвигатель включается в треугольник.

Кстати на схеме не показано, но пускатель Р3 следует также подключать через нормально-замкнутый блок контакт пускателя Р2, для защиты от одновременного включения пускателей.

Магнитные пускатели Р2 и Р3 лучше взять сдвоенные с механической блокировкой одновременного включения.

Кнопкой «СТОП» схема отключается, последовательно с этой кнопкой можно подключит «концевики», «аварийники», и так далее.

Если в сети напряжение 380/220, то двигатель следует брать 660/380

Источник: http://trigada.ucoz.com/publ/zvezda_treugolnik_perekljuchenie_dvigatelja_so_zvezdy_na_treugolnik/1-1-0-374

Пуск трехфазного асинхронного двигателя по схеме переключение «звезда – треугольник»

С помощью снижения пускового момента и ограничения пускового тока используют метод пуска асинхронного двигателя переключение «звезда – треугольник». В первый момент пуска, напряжение к статорным обмоткам подключается по схеме «звезда» (Y). Как только двигатель разгоняется, его питание включается по схеме «треугольник» (∆).

Преимущества

Некоторые трехфазные двигатели на низкое напряжение с мощностью выше 5 кВт рассчитывают на напряжение 400 В при включении по схеме «треугольник» (∆) или на 690 В при включении по схеме «звезда» (Y). Такая схема включения дает возможность производить пуск двигателя при меньшем напряжении.

При пуске двигателя по схеме «звезда – треугольник» удается уменьшить пусковой ток, до 1/3 от тока прямого пуска от сети.

Совет

Пуск по схеме «звезда – треугольник» особенно подходит для механизмов с большими маховыми массами, когда нагрузка набрасывается уже после разгона двигателя до номинальной скорости.

Недостатки пуска асинхронного двигателя переключением «звезда – треугольник»

При пуске двигателя переключением «звезда – треугольник» происходит также снижение пускового момента, приблизительно на 33%.

Данный метод можно использовать только для трехфазных асинхронных двигателей, которые имеют возможность подключения по схеме «треугольник».

В таком варианте существует опасность переключения на «треугольник» при слишком низкой частоте вращения, что вызовет рост тока до такого же уровня, что и ток при «прямом» пуске DOL.

Во время переключения со «звезды» на «треугольник» асинхронный электродвигатель может быстро снизить скорость вращения, для увеличения которой также потребуется резкое увеличение тока.

На рисунке показана схема запуска двигателя с помощью пускателей KM1, KM2, KM3. Пускатель KM1,КМ2 включает электродвигатель по схеме «звезда».

Через время, отведенное на запуск и выход двигателя на 50% номинальной скорости, отключается пускатель КМ2 и включается КМ3, переключая двигатель на «треугольник».

Пусковой момент и ток при пуске переключением «звезда – треугольник» значительно ниже, чем при прямом пуске.

Сравнение способа прямого пуска DOL и пуска с переключением «звезда – треугольник»

Обратите внимание

В данных диаграммах показаны пусковые токи для насоса, с трехфазным асинхронным двигателем мощностью 7,5 кВт методом прямого пуска (DOL) и пуска переключением «звезда – треугольник», соответственно. На рисунке видно, что способ прямого пуска DOL отличается большими пусковыми токами, но который через некоторое время уменьшается и становится постоянным.

Способ пуска переключением «звезда – треугольник» отличается меньшими низким пусковыми токами. Однако, в момент запуска при переходе от «звезды» к «треугольнику» происходят скачки токов. Во время пуска по схеме «звезда», через (t = 0,3 с), величина тока снижается.

Однако, во время переключения со «звезды» на «треугольнику», через время t = 1,7 с, величина тока достигает уровня пускового тока при прямом пуске.

Более того, скачок тока может стать ещё больше, так как во время переключения на двигатель не подаётся напряжение и двигатель теряет скорость перед подачей полного напряжения.

Источник: http://eprivod.com/pusk-trexfaznogo-asinxronnogo-dvigatelya-po-sxeme-pereklyuchenie-zvezda-treugolnik

Электрические схемы

Режим работы звезда-треугольник, нереверсивный (1 фидер).

Способ переключения со звезды на треугольник используется в двигателях, которые рассчитаны на работу при соединении обмоток треугольником. Этот способ осуществляется в три этапа.

В начале, двигатель запускают при соединении обмоток звездой, на этом этапе двигатель разгоняется. Затем переключают на рабочую схему соединения треугольник, причем при переключении нужно учитывать пару нюансов.

Обратите внимание

Во-первых, нужно правильно рассчитать время переключения, потому что если слишком рано замкнуть контакты, то не успеет погаснуть электрическая дуга, а также может возникнуть короткое замыкание.

Если переключение будет слишком долгим, то это может привести к потери скорости двигателя, а в следствии к увеличению броска тока. На третьем этапе, когда обмотка статора уже соединена треугольником, двигатель переходит в установившийся режим работы.

Спецификация оборудования фирмы (Германия)

№НаименованиеКодКол-во
1 Автоматич.выключ. MS116-16.0 16 кА с регулир. тепловой защитой 1SAM250000R1011 1
2 Боковые доп.

контакты 1НО+1НЗ HK1-11 для автоматов типа MS116

1SAM201902R1001 1
3 Контактор AF16-30-10-13 с универсальной катушкой управления 100-250BAC/DC 1SBL177001R1310 2
4 Контактор AF12-30-10-13 с универсальной катушкой управления 100-250BAC/DC 1SBL157001R1310 1
5 Блокировка электромеханическая VEM4 для контакторов AF09…AF38 1SBN030111R1000 1
6 Контактный блок CA5-01 1Н3 фронтальный для A9..A110 1SBN010010R1001 4
7 Контактный блок CA5-10 1НО фронтальный для A9..A110 1SBN010010R1010 5
8 Реле времени CT-SDS.22S (переключение звезда-треугольник) 24-240B AC, 24- 48B DC, 2ПК 1SVR730210R3300 1
9 Переключатель ONU1PBR 3-х поз.(1-0-2) (одноуровневый) 1SCA113978R1001 1
10 Кнопка двойная MPD4-11G (зеленая/красная) зеленая линза с текстом (START/STOP) 1SFA611133R1102 1
11 Патрон MLB-1 230В д/лампы до 230В AC 1SFA611620R1001 1
12 Монтажная колодка MCBH-00 (на 3 элемента) 1SFA611605R1100 1
13 Контакт MСВ-10 ф/монтажа 1НО 1SFA611610R1001 1
14 Контактный блок MCB-01 фронтального монтажа 1НЗ 1SFA611610R1010 1
15 Клемма M4/6 винт 4мм.кв. серая 1SNA115116R0700 9
16 Клемма M4/6.N винт 4мм.кв., синяя 1SNA125116R0100 1
17 Клемма M4/6.P винт 4мм.кв. Земля 1SNA165113R1600 3
18 Клемма MA2,5/5 винт 2,5мм.кв. оранжевая 1SNA105075R2000 17
19 Клемма MA2,5/5.N винт 2,5мм.кв. синяя 1SNA125486R0500 2
20 Изолятор FEM6 Торц. для MA2,5-M10 серый 1SNA118368R1600 1
21 Фиксатор BAM3 Торц. для рейки DIN3, универсальный 1SNK900001R0000 2
22 SR2 Корпус шк.с монт.плат.500х400х200мм SRN5420K 1
23 Автомат.выкл-ль 1-полюсной S201 C6 2CDS251001R0064 1
24 Провод, маркировка, расходные материалы

Описание и свойства пуска звезда-треугольник асинхронного электродвигателя

Способ переключения со звезды на треугольник используется в двигателях, которые рассчитаны на работу при соединении обмоток треугольником. Этот способ осуществляется в три этапа.

В начале, двигатель запускают при соединении обмоток звездой, на этом этапе двигатель разгоняется. Затем переключают на рабочую схему соединения треугольник, причем при переключении нужно учитывать пару нюансов.

Обратите внимание

Во-первых, нужно правильно рассчитать время переключения, потому что если слишком рано замкнуть контакты, то не успеет погаснуть электрическая дуга, а также может возникнуть короткое замыкание.

Если переключение будет слишком долгим, то это может привести к потери скорости двигателя, а в следствии к увеличению броска тока. На третьем этапе, когда обмотка статора уже соединена треугольником, двигатель переходит в установившийся режим работы.

При запуске:

  • бросок пускового тока снижен до одной трети от его величины при обычном пуске
  • крутящий момент электродвигателя снижен до одной трети или даже меньше от его величины при обычном пуске. При пуске переключением со «звезды» на «треугольник» в общем случае наблюдаются переходные токи.

В начальный момент процесса запуска (соединение типа «звезда»)до момента переключения на «треугольник» крутящий момент сопротивления рабочей машины, независимо от скорости вращения, должен оставаться меньшим, чем крутящий момент электродвигателя, собранного в «звезду».

Подобный режим идеально подходит для двигателей, пускающихся в отсутствии нагрузки:

  • механические станки,
  • центробежные компрессоры,
  • деревообрабатывающие станки.

Чтобы предотвратить большой бросок тока в момент переключения со «звезды» на «треугольник», электродвигатель должен развить частоту вращения 80-85% от номинальной.

Номинальное рабочее напряжение обмоток электродвигателя при соединении их в «треугольник» должно быть равным напряжению силовой цепи.

Пример:

Электродвигатель для сети 400 В, пускаемый переключением со «звезды» на «треугольник», должен быть рассчитан на напряжение 400 В при соединении его обмоток в «треугольник». Обычно это обозначается как «электродвигатель на 400/690 В». Обмотки электродвигателя должны иметь 6 отдельных выводов.

Порядок работы

1й этап – подключение «звезды»

Нажмите кнопку «Пуск» цепи управления для за

Соединение звезда треугольник - советы электрика

Соединение треугольником и звездой: в чем отличия и основные особенности

Асинхронный двигатель питается от трехфазной сети переменного тока. Для работы может использоваться соединение треугольником и звездой.

Для того чтобы все смогло стабильно работать, необходимо применять созданные для этого специальные перемычки, будь то соединение звездой или треугольником.

Это наиболее удобные варианты для соединения и, соответственно, имеющие высокую степень надежности.

Обратите внимание

Для начала следует выяснить, в чем разница звезды и треугольника. Если подойти к подобному вопросу с точки зрения электротехники, то первый вариант дает возможность двигателю работать более плавно и мягко. Но есть один момент: двигатель не сможет выйти на полную мощность, которая представлена в характеристиках технического плана.

Соединение треугольником дает возможность двигателю в скором времени достичь максимальной мощности. Следовательно, на полную мощность применяется КПД устройства. Однако, есть серьезный недостаток, который заключается в больших пусковых токах.

Подключение звездой

Соединение звездой заключается в том, что концы всех 3 обмоток воссоединяются в общую точку под названием нейтраль. Если в наличии имеется нейтральный провод, то такая схема считается четырехпроводной, при его отсутствии — она трехпроводная.

Начало у выводов закрепляется к определенным фазам сети питания. Напряжение, которое приложено к этим фазам, равняется 380 вольтам или 660 вольтам. К основным плюсам такой схемы следует отнести:

  • Безостановочная работа двигателя на протяжении длительного времени и с устойчивостью.
  • Благодаря понижению мощности оборудования повышаются надежность и время эксплуатации для схемы звезда.
  • Пуск привода электрического типа благодаря такому соединению обладает повышенной плавностью.
  • Есть возможность для влияния на параметры кратковременной перегрузкой.
  • При работе корпус у оборудования не станет доступен для перегрева.

Схема треугольником

Вместо схемы звезда можно использовать соединение треугольником, суть которого в соединении концов и начал обмоток последовательным образом. Конец у обмотки фазы С замыкает цепь и создает целый контур. За счет такой формы получающаяся схема будет более эргономичной.

На каждой из обмоток имеется линейное напряжение 220 или 380 вольт. Из основных достоинств схемы имеются:

  1. Мощность электрических двигателей достигает наивысшего значения.
  2. Применение соответствующего реостата для более плавного пуска.
  3. Значительно увеличенный момент вращения.
  4. Высокие показатели тяговых усилий.

Комбинация из звезды и треугольника

Если конструкция сложного типа, то используют комбинированный метод звезды и треугольника. Использование подобного способа ведет к тому, что сильно возрастает мощность. Но в случае, когда двигатель не может подойти по техническим характеристикам, все будет перегреваться и сгорит.

Чтобы снизить линейное напряжение в обмотках статора, следует применить схему звезда. После снижения протекающего тока начнется увеличение частоты. Схема релейно-контактного типа помогает переключить треугольник на звезду.

Именно эта комбинация выдает наибольшую надежность и значительную продуктивность применяемого оборудования без опасений в плане выхода из строя. Эта схема эффективна для двигателей, где задействована облегченная схема пуска. Но при понижении пускового тока и неизменном моменте ее применять не стоит. Альтернативой служит фазный ротор с реостатом для пуска.

Дополнительные советы

Ток во время пуска двигателя в 7 раз превосходит рабочий ток. Мощность в полтора раза выше при соединении треугольником, пуск с высокой плавностью при этом получается с помощью проводов частотного типа.

Метод воссоединения звездой требует учета того момента, что нужно исправлять перекосы фаз, иначе есть риск выхода оборудования из строя.

Линейные и фазные напряжения при треугольнике равняются между собой. Если требуется включить двигатель в бытовую сеть, то нужен фазосдвигающего вида конденсатор.

Таким образом, использование схемы треугольником или звездой зависит от конструкции двигателя и требований бытовой сети.

Потому следует внимательно смотреть на показатели двигателя и необходимые параметры, которые требуется увеличить для более эффективной работы конструкции.

Источник: https://220v.guru/elementy-elektriki/shemy/chem-otlichaetsya-soedinenie-zvezdoy-i-treugolnikom.html

Подключение звезда и треугольник — в чем разница

Для работы электрического прибора, двигателя, трансформатора в трехфазной сети необходимо соединить обмотки по определенной схеме. Наиболее распространенными схемами соединения являются треугольник и звезда, хотя могут применяться и другие способы соединения.

Что представляет собой соединение обмоток звездой?

Трехфазный двигатель или трансформатор имеет 3 рабочих, независимых друг от друга обмоток. Каждая обмотка имеет два вывода — начало и конец. Соединение «звезда» подразумевает собой, что все концы трех обмоток соединяются в один узел, часто называемый нулевой точкой.

Отсюда выходит и понятие — нулевая точка.

Начало каждой обмотки соединяются непосредственна с фазами питающей сети. Соответственно начало каждой обмотки соединяется с одной из фаз А, В, С.

Между любыми двумя началами обмоток прилаживается фазное напряжение питающей сети, зачастую 380 или 660 В.

Что представляет собой соединение обмоток в треугольник?

Соединение обмоток в треугольник заключается в соединении конца каждой обмотки с началом следующей. Конец первой обмотки, соединяется с началом второй. Конец второй — с начало третей.

Конец третей обмотки создает электрический контур, поскольку замыкает электрическую цепь.

При таком соединении к каждой обмотки прилаживается линейное напряжение, обычно равное 220 или 380 В.

Такое соединение физически реализуется с помощью металлических перемычек, которые должны быть предусмотрены заводской комплектацией электрического оборудования.

Разница между соединением обмотки в треугольник и звезду

Основная разница заключается в том, что, используя одну питающую сеть, можно достигать разных параметров электрического напряжения и тока в приборе или аппарате. Конечно, данные способы соединения отличаются реализацией, но важна именно физическая составляющая отличия.

Наиболее часто применяется соединение обмоток в звезду, что объясняется щадящим режимом для электрического привода или трансформатора. При соединении обмоток в звезду, ток протекающий по обмоткам имеет меньшие значение нежели при соединении в треугольник. В тот момент, как напряжение больше на величину корня из 1,4.

Применение способа соединения треугольник, зачастую используется в случаях мощных механизмов и больших пусковых нагрузок.

Имея большие показатели тока, протекающего по обмотки, двигатель получает большие показатели ЕДС самоиндукции, что в свою очередь гарантирует больший вращающий момент.

Важно

Имея большие пусковые нагрузки и одновременно используя схему соединения звезда, можно нанести урон двигателю. Это связано с тем, что двигатель имеет меньшие значение тока, что приводит к меньшим показателям величины вращающегося момента.

Момент пуска такого двигателя и выход его на номинальные параметры может быть продолжительным, что может привести к тепловому воздействию тока, которые во время коммутации может превышать номиналы тока в 7-10 раз.

Преимущества соединения обмоток в звезду

Основные преимущества соединения обмоток в звезду заключаются в следующем:

  • Понижения мощности оборудования с целью повышения надежности.
  • Устойчивый режим работы.
  • Для электрического привода такое соединение дает возможность плавного пуска.

Некоторое электрическое оборудование, которое не предназначены для работы на других способах соединения, имеет внутренне соединение концов обмоток. На клеммник выводится лишь три вывода, которые представляют собой начало обмоток. Такое оборудование легче в подключении и может монтироваться в отсутствии грамотных специалистов.

Основными преимуществами соединения обмоток в треугольник являются:

  1. Повышения мощности оборудования.
  2. Меньшие пусковые токи.
  3. Большой вращающийся момент.
  4. Увеличенные тяговые свойства.

Оборудование с возможностью переключения типа соединения со звезды на треугольник

Зачастую электрическое оборудование имеет возможность работать как на звезде, так и на треугольнике. Каждый пользователь должен самостоятельно определить необходимость соединения обмоток в звезду или треугольник.

В особо мощных и сложных механизмах, может применяться электрическая схема с комбинированием треугольника и звезды. В таком случае, в момент пуска, обмотки электрического двигателя соединяются в треугольник.

После выхода двигателя на номинальные показатели, с помощью релейно-контакторной схемы треугольник переключается на звезду.

Таким способом достигается максимальная надежность и продуктивность электрической машины, без риска нанести ей урон или вывести её из строя.

Посмотрите так-же интересное видео на эту тему:

Источник: https://vchemraznica.ru/podklyuchenie-zvezda-i-treugolnik-v-chem-raznica/

Соединение звездой и треугольником обмоток электродвигателя

Источник: https://electric-220.ru/news/soedinenie_zvezdoj_i_treugolnikom_obmotok_ehlektrodvigatelja/2015-02-21-837

Схемы соединений обмоток треугольник и звезда для чайников

Наиболее распространенный вопрос у начинающих изучения устройства трансформаторов или иных электротехнических устройств это «Что такое звезда и треугольник?». Чем же они отличаются и как устроены, попробуем разъяснить в нашей статье.

Рассмотрим схемы соединений обмоток на примере трехфазного трансформатора. В своем строении он имеет магнитопровод, состоящий из трёх стержней. На каждом стержне есть две обмотки – первичная и вторичная.

На первичную подается высокое напряжения, а со вторичной снимается низкое напряжение и идет к потребителю.

Обратите внимание

В условном обозначении схема соединений обозначается дробью (например, Y⁄∆ или Y/D или У/Д), значение числителя – соединение обмотки высшего напряжения (ВН), а значение знаменателя – низшего напряжения (НН).

Каждый стержень имеет как первичную обмотку так и вторичную (три первичных и три вторичных обмотки). У каждой обмотки есть начало и конец. Обмотки можно соединить между собой способом звезда или треугольник. Для наглядности обозначим вышеперечисленное схематически (рис. 1)

При соединении звездой, концы обмоток соединяются вместе, а из начал идут три фазы к потребителю. Из вывода соединений концов обмоток, выводят нейтральный провод N (он же нулевой). В итоге получается четырёх – проводная, трёхфазная система, которая часто встречается вдоль линий воздушных электропередач.(рис. 2)

Преимущества такой схемы соединения в том, что мы можем получить 2 вида напряжения: фазное (фаза+нейтраль) и линейное. В таком соединении линейное напряжение больше фазного в √3 раз. Зная, что фазное напряжение дает нам 220В, то умножив его на √3 = 1,73, получим примерно 380В – напряжение линейное.

Но что касается электрического тока, то в этом случае фазный ток равен линейному, т.к. что линейный, что фазный токи одинаково выходят из обмотки, и другого пути у него нет.

Так же стоит отметить что только в соединении звезда имеется нейтральный провод, который является «уравнителем» нагрузки, чтобы напряжение не менялось и не скакало.

Рассмотрим теперь соединение обмоток треугольником. Если мы конец фазы А, соединим с началом фазы В, конец фазы В соединим с началом фазы С, а конец фазы С соединим с началом фазы А, то получим схему соединения обмотки треугольником. Т.е. в этой схеме обмотки соединены последовательно. (рис. 3)

Важно

В основном такая схема соединения применяется для симметричной нагрузки, где по фазам нагрузка не изменяется. В таком соединении фазное напряжение равно линейному, а вот электрический ток, наоборот, в такой схеме разный. Ток линейный больше фазного тока в √3 раз. Соединение обмотки треугольником обеспечивает баланс ампер-виток для тока нулевой

последовательности. Простыми словами, схема соединения треугольником обеспечивает сбалансированное напряжение.

Подведем итоги.

Для базового определения схем соединения обмоток силовых трансформаторов, необходимо понимать, что разница между этими соединениями состоит в том, что в звезде все три обмотки соединены вместе одним концом каждой из обмоток в одной (нейтральной) точке, а в треугольнике обмотки соединены последовательно. Соединение звезда позволяет нам создавать два вида напряжения: линейное (380В) и фазное (220В), а в треугольнике только 380В.

Выбор схемы соединения обмоток зависит от ряда причин:

  • Схемы питания трансформатора
  • Мощности трансформатора
  • Уровня напряжения
  • Асимметрии нагрузки
  • Экономических соображений

Так например, для сетей с напряжением 35 кВ и более выгодно соединить обмотку трансформатора схемой звезда, заземлив нулевую точку. В данном случае получится, что напряжение выводов трансформатора и проводов линии передачи относительно земли будет всегда в √3 раз меньше линейного, что приведёт к снижению стоимости изоляции.

На практике чаще всего встречаются следующие группы соединений: Y/Y, D/Y, Y/D.

Группа соединений обмоток Y/Y (звезда/звезда) чаще всего применяется в трансформаторах небольшой мощности, питающих симметричные трёхфазные электроприборы/электроприемники. Так же иногда применяется в схемах большой мощности, когда требуется заземление нейтральной точки.

Группа соединения обмоток D/Y (треугольник/звезда) применяется, в основном в понижающих трансформаторах больших мощностей. Чаще всего трансформаторы с таким соединением работают в составе систем питания токораспределительных сетей низкого напряжения. Как правило, нейтральная точка звезды заземляется, для использования как линейного, так и фазного напряжений.

Группа соединений обмоток Y/D (звезда/треугольник) используется, в основном, в главных трансформаторах больших силовых станций и подстанций, не служащих для распределения.

Источник: http://www.forwardenergo.ru/stati/2015-12-23/skhemy-soedineniy-treugolnik-i-zvezda-dlya-chaynikov

Соединение звездой и треугольником обмоток электродвигателя

Соединение звездой и треугольником обмоток электродвигателя
Вспомним вкратце принцип действия асинхронного двигателя. Питание такого двигателя осуществляется от сети трехфазного переменного напряжения.

В статоре имеются 3 обмотки, которые сдвинуты относительно друг друга на 120 электрических градуса. Это сделано с целью создания вращающегося магнитного поля.

Обозначаются вывода обмоток статора асинхронных двигателей следующим образом:

С1, С2, С3 – начала обмоток, С4, С5, С6 – конец обмоток. Но сейчас все чаще применяется новая маркировка выводов по ГОСТу 26772-85. U1, V1, W1 – начала обмоток, U2, V2, W2 – конец обмоток.

Выводы фазных обмоток асинхронного двигателя выводятся на клеммник или колодку и располагаются таким образом, чтобы соединения звездой или треугольником было удобно выполнить без перекрещивания с помощью специальных перемычек.Клеммник, его еще называют «борно», чаще всего устанавливается сверху, реже – сбоку.

Совет

Некоторые клеммники можно разворачивать на 180 градусов, для удобства подводки питающих кабелей.Всего на клеммник может быть выведено 3 или 6 выводов фазных обмоток статора.Разберем каждый случай отдельно.Соединение звездой и треугольником.

ПримерЕсли в клеммник выведено 6 выводов обмоток статора, то асинхронный двигатель можно подключить в сеть на 2 разных уровня напряжения, отличающихся на величину в 1,73 раза (√3).

Для наглядности рассмотрим пример. Допустим, у нас имеется электродвигатель, на табличке которого указано напряжение 220/380 (В).

Что это значит?

А это значит, что если в сети уровень линейного напряжения составляет 380 (В), то обмотки статора необходимо соединить в схему звезды.

Соединение звездой

Соединение звездой фазных обмоток статора асинхронного двигателя выполняется следующим образом. Концы всех трех обмоток нужно соединить в одну точку с помощью специальной перемычки, о которой я говорил чуть выше.

А на их начала подать трехфазное напряжение сети.Из рисунка выше видно, что напряжение на фазной обмотке составляет 220 (В), а линейное напряжение между двумя фазными обмотками составляет 380 (В).

На клеммнике соединение звездой обмоток будет выглядеть следующим образом.

Соединение треугольникомВернемся к нашему примеру.Если в сети уровень линейного напряжения составляет 220 (В), то обмотки статора необходимо соединить в схему треугольника.

Соединение треугольником фазных обмоток статора асинхронного двигателя выполняется следующим образом.

конец обмотки фазы «А» C4 (U2) необходимо соединить с началом обмотки фазы «В» С2 (V1)конец обмотки фазы «В» С5 (V2) необходимо соединить с началом обмотки фазы «С» С3 (W1)конец обмотки фазы «С» С6 (W2) необходимо соединить с началом обмотки фазы «А» С1 (U1)Места их соединения подключаются к соответствующим фазам питающего трехфазного напряжения.

Из рисунка видно, что при линейном напряжении сети 220 (В) напряжение на фазной обмотке составляет тоже 220 (В).

На клеммнике при соединении треугольником обмоток статора асинхронного двигателя специальные перемычки нужно установить следующим образом:В нашем примере при соединении звездой и треугольником напряжение на каждой фазной обмотке асинхронного двигателя будет 220 (В).

Соединение звездой и треугольником. Частный случай

Бывают ситуации, когда на клеммник асинхронного двигателя выведено всего 3 вывода, вместо 6. В этом случае соединение звездой или треугольником выполняется внутри двигателя на лобной (торцевой) его части.

Такой асинхронный двигатель можно включать в сеть только на одно напряжение, указанное на табличке с техническими данными.

В нашем примере обмотки статора асинхронного двигателя соединяются по схеме звезда и его можно включать в сеть напряжением 380 (В).

Обратите внимание

Соединение звездой и треугольником. Выводы

В конце данной статьи про соединение звездой и треугольником сделаю вывод, основанный на опыте эксплуатации электродвигателей.

При соединении звездой обмоток асинхронного электродвигателя наблюдается более мягкий запуск и плавная его работа, а также возможность кратковременной перегрузки.

При соединении треугольником обмоток асинхронного электродвигателя происходит достижение его максимальной мощности, но во время пуска пусковые токи имеют большое значение.

Также замечено, что при соединении треугольником двигатель больше нагревается (выявлено опытным путем с помощью тепловизора при одной и той же нагрузке).

В связи с вышесказанным, принято асинхронные двигатели средней мощности и выше запускать по схеме звезда. При наборе номинальной частоты вращения в автоматическом режиме происходит переключение его на схему треугольника.

Источник: http://f737f.blogspot.com/2013/10/blog-post.html

Соединение звездой и треугольником

Из практики известно, что при запуске электродвигателя с короткозамкнутым ротором первоначальный (пусковой) ток превышает номинальный примерно в шесть раз.

Если включается электродвигатель большой мощности, его пусковой ток так велик, что способен вызвать отключение защиты, перегорание предохранителей и «проседание» напряжения.

Это, в свою очередь, ведёт к уменьшению вращающего момента двигателя, может вызвать выключение магнитных пускателей и контакторов, снизить уровень освещённости рабочего места.

Для предупреждения этих последствий на производстве всегда стремятся снизить пусковой ток электродвигателей. Существует несколько способов уменьшения первоначального тока и, соответственно, напряжения на обмотках статора в момент пуска.

Для реализации этого в цепь статора временно (на срок пуска) включают дроссель, реостат, автотрансформатор или переключают схему присоединения обмоток.

Сначала обмотки статора включены по схеме «звезда», после того как двигатель выйдет на номинальные обороты, обмотку переключают на схему «треугольник».

Различие в присоединении электродвигателя по указанным схемам состоит в соединении концов обмоток. В схеме «звезда», все окончания обмоток соединяются вместе, а в схеме «треугольник» завершение одной с началом следующей.

При соединении по первой схеме («звезда») питание подаётся на начала обмоток статора, а при второй – на места соединения разных обмоток между собой. При соединении звездой к точке соединения всех концов обмоток рекомендуется присоединять нейтраль источника питания.

Важно

Это делается для компенсации возможной асимметрии амплитуды различных питающих фаз, которая может быть из-за разного индуктивного сопротивления каждой из обмоток.

При подключении электродвигателя в режиме «звезды» отмечены следующие преимущества: – плавность запуска и спокойная работа привода; – возможность получения от двигателя номинальной мощности, величина которой приведена в паспорте изделия; – нормальная работоспособность при кратковременных значительных ил частых незначительных перегрузках; – небольшой прогрев корпуса при функционировании.

При соединении «треугольником» достоинством является достижение максимальной мощности электродвигателя. При этом необходимо строго соблюдать эксплуатационный режим, указанный в паспорте. Расчёты показывают, что двигатель располагает в полтора-три раза большей мощностью при подключении его по схеме «треугольник».

Из этих же подсчётов следует, что при подключении генератора по схеме «звезда», выдаваемое в сеть напряжение выше в 1,73 раза величины напряжения, получаемого при соединении обмоток генератора по схеме «треугольник». Например, 380 и 220 вольт.

При этом мощность генератора остаётся неизменной, так как вместе с напряжением обратно пропорционально изменяется и ток (уменьшается в 1,73 раза).

Поэтому генераторы при наличии в коробке шести концов, могут быть использованы для производства двух номиналов напряжений (отличающихся друг от друга в 1,73 раза).

noneОпубликована: 2011 г.0Вознаградить Я собрал 0 0

x

  • Техническая грамотность
  • Актуальность материала
  • Изложение материала
  • Полезность устройства
  • Повторяемость устройства
  • Орфография

Источник: http://cxem.net/electric/electric79.php

Свойства соединения звезда – треугольник

Разберем свойства соединения обмоток электродвигателя по схемам звезда – треугольник на конкретном примере.

Электродвигатель АИР250S4, 75 кВт, треугольник-звезда и соответствующие им U=380/660В и I=143/82,8А.

Подключаем треугольником на 380В. Полная мощность будет вычисляться по формуле S=U·I·√3.
S=380·143·1,73=94008 в·а.

Совет

Если мы подключим этот электродвигатель по схеме звезда к той же сети, то полная мощность будет вычисляться, конечно, по той же формуле S=U·I·√3. Но значения в нее нужно подставлять уже другие.

При переключении на звезду на каждую обмотку пришлось в √3 меньшее напряжение. Соответственно ток тоже уменьшился в √3 раза. И это еще не все.

При схеме треугольник линейный ток был в √3 раза больше фазного, а при переключении стал равным фазному. Т.е. ток уменьшился в итоге в √3·√3=3 раза.

Полная мощность станет равна S=380·143/3·1,73=31336 в·а.

Такая ситуация возникает чаще всего (по нашему опыту) в двух случаях. Во-первых, непонимание электриками вышеупомянутых расчетов.

Во-вторых, в случае когда в эксплуатации был аналогичный двигатель, но с напряжением 220/380В и соответственно схемой подключения треугольник-звезда. Такие двигатели даже большой мощности до сих пор производятся некоторыми заводами. При замене двигателя электрик “на автомате” подключает звездой и двигатель выходит из строя.

Вот цитата из письма одного из предприятий, после того как двигатель вышел из строя из-за неправильной схемы подключения.

Т.е. непонимание свойств соединений и того что указано на шильдике.

Также стоит обратить внимание на то, что пуско-защитная аппаратура подбирается на номинальную мощность электродвигателя, но при некорректном подключении звездой просто физически не может выполнять свои функции.

Наиболее полную защиту электродвигателя можно обеспечить с помощью термисторных реле. В наших электродвигателях начиная от 160 высоты оси вращения установлены РТС термисторы и контакты выведены в клеммную коробку.

Еще одна важная по нашему мнению информация. При пуске электродвигателя для уменьшения пусковых токов многие используют общеизвестную схему переключения со звезды на треугольник, т.е.

запуск производится на звезде и после набора оборотов происходит переключение на треугольник с помощью реле времени (этот метод описан на множестве сайтов).Такой метод работает, к сожалению, не всегда.

Обратите внимание

Если производится пуск, например центробежного насоса или вентилятора (имеется ввиду правильный пуск на закрытую задвижку), то такая схема успешно работает.

Центробежный насос и вентилятор при пуске на закрытую задвижку потребляют минимальную мощность, которая увеличивается по мере открывания. Но такую схему крайне нежелательно применять в условиях тяжелого пуска (т.е. таких механизмов которые при пуске уже потребляют мощность близкую к номинальной), например пресса, дробилки и др.

Также важно обратить внимание на время переключения, оно не должно быть большим. После того как двигатель набрал обороты нужно сразу производить переключение на треугольник. В большинстве случаев набор оборотов занимает до 5-10 сек., поэтому установка реле на 30-50 сек. грозит выходом из строя электродвигателя.

Если у вас есть замечания или мы в чем-то ошибаемся, пишите: [email protected]

Источник: http://electronpo.ru/zvezda-treugolnik

Соединение в треугольник, звезду и зигзаг

Перед рассмотрением вопросов о группах соединений трансформаторов рассмотрим основные виды соединения обмоток силовых трансформаторов.

Соединение обмоток трансформатора в звезду

При соединении в звезду действуют следующие соотношения –

  • линейные токи равны фазным,
  • линейные напряжения больше фазных в √3 раз

Возможно множество вариантов соединения обмоток трансформатора в звезду, некоторые из них приведены на рисунке ниже. И, как говорится, не все из них одинаково полезны, а точнее, для разных случаев необходима разная схема соединений.

Следует отметить, что в звезду можно соединить как один трехфазный трансформатор, так и три однофазных. На рисунке обозначаются:

  • А, В, С – начала обмоток высшего напряжения
  • Х, Y, Z – окончания обмоток высшего напряжения
  • a, b, c – начала обмоток низкого напряжения
  • x, y, z – окончания обмоток низкого напряжения

Соединение обмоток трансформатора в треугольник

Соединение в треугольник так называется из-за внешнего сходства с треугольником (видно на рисунке).

При соединении в треугольник действуют следующие соотношения –

  • линейные токи больше фазных в √3 раз
  • линейные напряжения равны фазным

Три вторичные обмотки, при соединении в треугольник соединены последовательно, образуя тем самым замкнутую цепь. В этой цепи отсутствует ток, так-как ЭДС фаз сдвинуты на 120 градусов и их сумма в каждый момент времени равна нулю. Так же ток равен нулю при соблюдении тотчасно следующих условий – ЭДС имеют синусоидальную форму, обмотки имеют одинаковые числа витков.

Звезда и треугольник в вопросе о третьих гармониках трансформаторов

В трансформаторах схему треугольник используют кроме прочего для получения токов третьих гармоник, которые необходимы для создания синусоидальной ЭДС вторичных обмоток. Другими словами, для исключения третьей гармонической составляющей в магнитном потоке.

Чтобы ввести третьи гармоники при соединении в звезду – соединяют нейтраль звезды с нейтралью генератора, по этому пути и начинают пробегать третьи гармоники.

Соединение обмоток трансформатора в зигзаг

Соединение в зигзаг используется в случае, если на вторичных нагрузках неравномерная нагрузка. После соединения в зигзаг нагрузка распределяется более равномерно по фазам и магнитный поток трансформатора сохраняет равновесие, несмотря на неравномерную нагрузку.

Рассмотрим соединение в зигзаг-звезду трехфазного силового трансформатора. Схематично изображение приведено на рисунке.

Первичные обмотки соединяются в звезду. Далее разделяем каждую вторичную обмотку напополам. И далее соединяем, как показано на рисунке.

При соединении в зигзаг-звезду потребуется большее число витков, чем при простой звезде. Также при таком соединении возможно получение трех классов напряжения, например 380-220-127В.

12 групп обмоток трансформаторов

Методы расчета самозапуска

Источник: https://pomegerim.ru/elektricheskie-mashiny/transformator-treugolnik-zvezda.php

Схемы подключения электродвигателя. Звезда, треугольник, звезда

Источник: http://trigada.ucoz.com/publ/skhemy_podkljuchenija_ehlektrodvigatelja_zvezda_treugolnik_zvezda_treugolnik/1-1-0-208

Содержание:

Конструкция трехфазного электродвигателя представляет собой электрическую машину, для нормальной работы которой необходимы трехфазные сети переменного тока.

Основными частями такого устройства являются статор и ротор. Статор оборудован тремя обмотками, сдвинутыми между собой на 120 градусов. Когда в обмотках появляется трехфазное напряжение, на их полюсах происходит образование ных потоков.

За счет этих потоков, ротор двигателя начинает вращаться.

В промышленном производстве и в быту практикуется широкое применение трехфазных асинхронных двигателей. Они могут быть односкоростными, когда производится соединение звездой и треугольником обмоток электродвигателя или многоскоростными, с возможностью переключения с одной схемы на другую.

Соединение обмоток звездой и треугольником

У всех трехфазных электродвигателей обмотки соединяются по схеме звезды или треугольника.

При подключении обмоток по схема звезда, их концы соединяются в одной точке в нулевом узле. Поэтому, получается еще один дополнительный нулевой вывод. Другие концы обмоток соединяются с фазами сети 380 В.

Соединение треугольником заключается в последовательном соединении обмоток. Конец первой обмотки соединяется с начальным концом второй обмотки и так далее. В конечном итоге, конец третьей обмотки, соединится с началом первой обмотки. Подача трехфазного напряжения осуществляется в каждый узел соединения. Подключение по схеме треугольник отличается отсутствием нулевого провода.

Совет

Оба вида соединений получили примерно одинаковое распространение и не имеют между собой значительных отличительных особенностей.

Существует и комбинированное подключение, когда используются оба варианта. Такой способ применяется достаточно часто, его целью является плавный запуск электродвигателя, которого не всегда можно добиться при обычных подключениях. В момент непосредственного пуска, обмотки находятся в положении звезда.

Далее, используется реле, которое обеспечивает переключение в положение треугольника. За счет этого происходит уменьшение пускового тока. Комбинированная схема, чаще всего, применяется во время пуска электродвигателей, обладающих большой мощностью.

Для таких двигателей требуется и значительно больший пусковой ток, превышающий номинальное значение примерно в семь раз.

https://www.youtube.com/watch?v=PjZextDphQU

Электродвигатели могут подключаться и другими способами, когда применяется двойная или тройная звезда. Такие подключения используются для двигателей с двумя и более регулируемыми скоростями.

Запуск трехфазного электродвигателя с переключением со звезды на треугольник

Данный способ применяется для того, чтобы снизить пусковой ток, который может примерно в 5-7 раз превышать номинальный ток электродвигателя.

Агрегаты со слишком большой мощностью имеют такой пусковой ток, при котором легко перегорают предохранители, отключаются автоматы и, целом, значительно понижается напряжение.

При таком уменьшении напряжения снижается накаливание ламп, происходит снижение вращающего момента других электродвигателей, самопроизвольно отключаются ные пускатели и контакторы. Поэтому, применяются разные способы, с целью уменьшения пускового тока.

Общим для всех способов является необходимость снижения напряжения в обмотках статора на время непосредственного пуска. Чтобы уменьшить пусковой ток, цепь статора на время пуска может дополняться дросселем, реостатом или автоматическим трансформатором.

Наибольшее распространение получило переключение обмотки из звезды в положение треугольника. В положении звезды напряжение становится в 1,73 раза меньше, чем номинальное, поэтому и ток будет меньше, чем при полном напряжении. Во время пуска частота вращения электродвигателя увеличивается, происходит снижение тока и обмотки переключаются в положение треугольника.

Такое переключение допускается в электродвигателях, имеющих облегченный режим пуска, так как происходит снижение пускового момента, примерно в два раза. Данным способом переключаются те двигатели, которые конструктивно могут соединяться в треугольник. У них должны быть обмотки, способные работать при линейном напряжении сети.

Когда нужно переключаться с треугольника в звезду

Когда необходимо выполнить соединение звездой и треугольником обмоток электродвигателя, следует помнить о возможности переключения с одного вида на другой. Основным вариантом является схема переключения звезда треугольник. Однако, при необходимости, возможен и обратный вариант.

Всем известно, что у электродвигателей, загруженных не полностью, происходит снижение коэффициента мощности. Поэтому, такие двигатели желательно заменять устройствами с меньшей мощностью. Однако, при невозможности замены и большом запасе мощности, производится переключение треугольник-звезда. Ток в цепи статора не должен превышать номинала, иначе произойдет перегрев электродвигателя.

Загрузка…

Существует два основных способа подключения трёхфазных электродвигателей:  подключение звезда  и подключение треугольник.

При соединении трёхфазного электродвигателя звездой концы его статорных обмоток сводятся вместе, соединяясь в одной точке, а на начала обмоток подаётся питание (рис 1).

При соединении трёхфазного электродвигателя треугольником   обмотки статора соединяются последовательно – конец одной обмотки соединён с началом следующей (рис 2).

Клеммные колодки электродвигателей и схемы соединения обмоток:

Не вдаваясь в подробности теоретических основ электротехники можно сказать, что электродвигатели с обмотками, соединёнными звездой работают намного мягче, чем   с соединением обмоток в треугольник, однако при соединении обмоток звездой двигатель не способен развить полную мощность. При соединении обмоток треугольником двигатель работает на полную паспортную мощность (примерно в 1,5 раз больше, чем при соединении звездой), но имеет очень большие значения пусковых токов.

Поэтому целесообразно (особенно для электродвигателей большой мощности) подключение по схеме звезда – треугольник; запуск осуществляется по схеме звезда, после чего (когда электродвигатель «набрал обороты»), происходит автоматическое переключение на схему треугольник.

Схема управления:

Подключение оперативного напряжения  через контакт NC (нормально закрытый) реле времени К1 и контакт NC К2, в цепи катушки пускателя  К3.

Включение пускателя К3, размыкает контакт К3 в цепи катушки пускателя К2 (блокировка случайного включения) и замыкает  контакт К3, в цепи катушки магнитного пускателя К1 – он  совмещен с контактами реле времени.

При включении пускателя К1 замыкается контакт К1 в цепи катушки магнитного пускателя  К1 и одновременно включается реле времени, размыкается контакт реле времени К1 в цепи катушки пускателя К3, замыкает контакт реле времени К1 в цепи катушки пускателя К2.

Отключение пускателя К3, замыкается контакт К3 в цепи катушки магнитного пускателя  К2. Включение пускателя К2, размыкает контакт К2 в цепи катушки пускателя К3.

Важно

На начала обмоток U1, V1 и W1  через силовые контакты магнитного пускателя К1 подаётся рабочее напряжение. Срабатывание магнитного пускателя К3 его силовые контакты К3, таким образом, соединяя концы обмоток U2, V2 и W2 – обмотки двигателя соединены звездой.

Далее срабатывает реле времени, совмещённое с пускателем К1, отключая пускатель К3 и одновременно включая К2 – замыкаются силовые контакты К2 и подаётся напряжение на  концы обмоток электродвигателя U2, V2 и W2. Теперь электродвигатель включен по схеме треугольник.

Звезда и треугольник в чем разница - советы электрика

Подключение звезда и треугольник – в чем разница?

Обмотки генераторов, трансформаторов, электродвигателей и других электрических приемников при их подключении к трехфазной сети соединяются двумя способами: звездой или треугольником.

Эти схемы подключения сильно отличаются друг от друга и несут на себе разные токовые нагрузки.

Поэтому есть необходимость разобраться в вопросе, как производится подключение звезда и треугольник – в чем разница?

Что собой представляют схемы

Подключение обмоток звездой – это их соединение в одной точке, которая носит название нулевая точка или нейтральная. Она обозначается буквой «О».

Схема подключения треугольником – это последовательное соединение концов рабочих обмоток, в которых начало одной обмотки соединяется с концом другой.

Разница очевидна. Но какую цель преследуют эти виды соединения, почему звезда треугольник применяются в разных электрических установках, в чем эффективность той и другой. Вопросов по данной теме возникает немало, с ними и надо разобраться.

Обратите внимание

Начнем с того, что при запуске того же электродвигателя ток, который называется пусковым, обладает высоким значением, который превышает номинальную его величину раз в шесть или восемь.

Если это маломощный агрегат, то защита такую силу тока может выдержать, а если это электродвигатель большой мощности, то никакие защитные блоки не выдержат. И это вызовет обязательно «проседание» напряжения и выход из строя предохранителей или автоматических выключателей.

Сам же двигатель начнет вращаться с небольшой скоростью, отличающуюся от паспортной. То есть, проблем с пусковым током немало.

Поэтому его надо просто снизить. Есть несколько для этого способов:

  • установить в систему подключения электрического двигателя один из перечисленных приборов: трансформатор, дроссель, реостат;
  • изменяется схема подключения обмоток ротора.

Именно второй вариант используется на производстве, как самый простой и эффективный. Просто производится преобразование схемы звезда в треугольник. То есть, во время пуска двигателя его обмотки соединяются по схеме звезда, затем как только мотор наберет обороты, переключается на треугольник. Процесс переключения звезды на треугольник производится автоматически.

Рекомендуется в электродвигателях, где используются одновременно два варианта соединения – звезда-треугольник, к соединению обмоток по схеме звезда, то есть, к их общей точке подключения, подсоединить нейтраль от сети питания.

Для чего это необходимо делать? Все дело в том, что во время работы по данному варианту подсоединения появляется высокая вероятность асимметрии амплитуд разных фаз.

Именно нейтраль будет компенсировать данную асимметрию, которая обычно появляется за счет того, что обмотки статора могут иметь разное индуктивное сопротивление.

Источник: http://OnlineElektrik.ru/eoborudovanie/generatori/podklyuchenie-zvezda-i-treugolnik-v-chem-raznica.html

Подключение звезда и треугольник — в чем разница

Для работы электрического прибора, двигателя, трансформатора в трехфазной сети необходимо соединить обмотки по определенной схеме. Наиболее распространенными схемами соединения являются треугольник и звезда, хотя могут применяться и другие способы соединения.

Что представляет собой соединение обмоток звездой?

Трехфазный двигатель или трансформатор имеет 3 рабочих, независимых друг от друга обмоток. Каждая обмотка имеет два вывода — начало и конец. Соединение «звезда» подразумевает собой, что все концы трех обмоток соединяются в один узел, часто называемый нулевой точкой.

Отсюда выходит и понятие — нулевая точка.

Начало каждой обмотки соединяются непосредственна с фазами питающей сети. Соответственно начало каждой обмотки соединяется с одной из фаз А, В, С.

Между любыми двумя началами обмоток прилаживается фазное напряжение питающей сети, зачастую 380 или 660 В.

Что представляет собой соединение обмоток в треугольник?

Соединение обмоток в треугольник заключается в соединении конца каждой обмотки с началом следующей. Конец первой обмотки, соединяется с началом второй. Конец второй — с начало третей.

Конец третей обмотки создает электрический контур, поскольку замыкает электрическую цепь.

При таком соединении к каждой обмотки прилаживается линейное напряжение, обычно равное 220 или 380 В.

Такое соединение физически реализуется с помощью металлических перемычек, которые должны быть предусмотрены заводской комплектацией электрического оборудования.

Разница между соединением обмотки в треугольник и звезду

Основная разница заключается в том, что, используя одну питающую сеть, можно достигать разных параметров электрического напряжения и тока в приборе или аппарате. Конечно, данные способы соединения отличаются реализацией, но важна именно физическая составляющая отличия.

Наиболее часто применяется соединение обмоток в звезду, что объясняется щадящим режимом для электрического привода или трансформатора. При соединении обмоток в звезду, ток протекающий по обмоткам имеет меньшие значение нежели при соединении в треугольник. В тот момент, как напряжение больше на величину корня из 1,4.

Применение способа соединения треугольник, зачастую используется в случаях мощных механизмов и больших пусковых нагрузок.

Имея большие показатели тока, протекающего по обмотки, двигатель получает большие показатели ЕДС самоиндукции, что в свою очередь гарантирует больший вращающий момент.

Важно

Имея большие пусковые нагрузки и одновременно используя схему соединения звезда, можно нанести урон двигателю. Это связано с тем, что двигатель имеет меньшие значение тока, что приводит к меньшим показателям величины вращающегося момента.

Момент пуска такого двигателя и выход его на номинальные параметры может быть продолжительным, что может привести к тепловому воздействию тока, которые во время коммутации может превышать номиналы тока в 7-10 раз.

Преимущества соединения обмоток в звезду

Основные преимущества соединения обмоток в звезду заключаются в следующем:

  • Понижения мощности оборудования с целью повышения надежности.
  • Устойчивый режим работы.
  • Для электрического привода такое соединение дает возможность плавного пуска.

Некоторое электрическое оборудование, которое не предназначены для работы на других способах соединения, имеет внутренне соединение концов обмоток. На клеммник выводится лишь три вывода, которые представляют собой начало обмоток. Такое оборудование легче в подключении и может монтироваться в отсутствии грамотных специалистов.

Основными преимуществами соединения обмоток в треугольник являются:

  1. Повышения мощности оборудования.
  2. Меньшие пусковые токи.
  3. Большой вращающийся момент.
  4. Увеличенные тяговые свойства.

Оборудование с возможностью переключения типа соединения со звезды на треугольник

Зачастую электрическое оборудование имеет возможность работать как на звезде, так и на треугольнике. Каждый пользователь должен самостоятельно определить необходимость соединения обмоток в звезду или треугольник.

В особо мощных и сложных механизмах, может применяться электрическая схема с комбинированием треугольника и звезды. В таком случае, в момент пуска, обмотки электрического двигателя соединяются в треугольник.

После выхода двигателя на номинальные показатели, с помощью релейно-контакторной схемы треугольник переключается на звезду.

Таким способом достигается максимальная надежность и продуктивность электрической машины, без риска нанести ей урон или вывести её из строя.

Посмотрите так-же интересное видео на эту тему:

Источник: https://vchemraznica.ru/podklyuchenie-zvezda-i-treugolnik-v-chem-raznica/

Соединение обмоток электродвигателя «треугольником» и «звездой»

На сегодняшний день асинхронные электродвигатели большой мощности отличаются надежностью работы и высокой производительностью, удобством эксплуатации и обслуживания, а также приемлемой ценой. Конструкция этого типа двигателя позволяет выдерживать сильные механические перегрузки.

Как известно, из основ электротехники, основными частями любого двигателя являются статичный статор, и вращающейся внутри его ротор.

Оба эти элемента состоят из токопроводящих обмоток, при этом статорная обмотка находиться в пазах магнитопровода с соблюдением расстояния в 120 градусов. Начало и конец каждой обмотки выведены в электрическую распределительную коробку и установлены в два ряда.

Совет

При подаче напряжения от трехфазной электросети на обмотки статора создается магнитное поле. Именно оно заставляет ротор вращаться.

Как подключить электродвигатель правильно – знает опытный электрик.

Подключение асинхронного двигателя к электрической сети осуществляется только по следующим схемам: «звезда», «треугольник» и их комбинации.

Определение типа способа соединения

Выбор того или иного подсоединения зависит от:

  • надежности энергосети;
  • номинальной мощности;
  • технических характеристик самого двигателя.

Каждое соединение имеет свои плюсы и минусы в работе. В паспорте двигателя от завода-изготовителя, а также на металлическом лейбле на самом устройстве обязательно указана схема его подключения.

При соединении «Звезда» все концы статорных обмоток сходятся водной точке, а напряжение поступает  на начало каждой из них. Подключение двигателя «звездой» гарантирует плавный, безопасный пуск агрегата, но на начальном этапе наблюдается значительная потеря нагрузки.

Подключение «треугольником» подразумевает последовательное соединение обмоток в замкнутую структуру, т.е.начало первой фазы соединяют с концом второй и. т.д.

Такое соединение дает выходную мощность до 70% от номинальной, но в таком случае существенно возрастают пусковые токи, что может спровоцировать поломку электродвигателя.

Существует также комбинированное соединение «звезда-треугольник» (такой значок Y/Δ обязательно должен значиться на корпусе мотора). Представленная  схема вызывает  скачки тока в момент переключения, которые приводят к тому, что скорость вращения ротора быстро снижается, а потом  постепенно входит в норму.

Комбинированные схемы актуальны для электромоторов мощностью свыше 5 кВт.

Зависимость выбора от напряжения

Сейчас в промышленности более применимы асинхронные трехфазные электродвигатели отечественного производства, рассчитанные на номинальное напряжение от сети220/380 В. (агрегаты на 127/220 В уже редко используются).

Схема подключения «треугольник»- единственно верная для подключения к российским энергосетям зарубежных электромоторов номинальным напряжением 400-690 В.

Так электромотор прослужит долго и проработает без сбоев.

Способ «звезды» применяется при подключении трехфазных асинхронных двигателей номинальным напряжением 127/220 В к однофазным сетям.

Как снизить пусковые токи электродвигателя?

Явление значительного повышения пусковых токов при запуске высокомощных устройств, подсоединенных по схеме Δ, приводит в сетях с перегрузкой к кратковременному падению напряжения ниже допустимого значения.

Все это объясняется особой конструкцией асинхронного электродвигателя, у которого ротор с большой массой обладает высокой инерционностью.

Поэтому на начальном этапе работы мотор перегружается, особенно это актуально для роторов центробежных насосов, турбинных компрессоров, вентиляторов, станочного оборудования.

Чтобы снизить влияние всех этих электротехнических процессов, используют подключение электродвигателя «звездой» и «треугольником». Когда двигатель набирает обороты, ножи специального переключателя (пускателя с несколькими трехфазными контакторами) переводит обмотки статора со схемы Y на Δ.

Для реализации смены режимов кроме пускателя нужно специальное реле времени, благодаря которому происходит  временная задержка 50-100 мс при переключении и защита от трехфазного короткого замыкания.

Сама процедура использования комбинированной схемы Y/ Δ эффективно помогает уменьшить пусковые токи мощных трехфазных агрегатов. Происходит это следующим образом:

При подаче напряжения 660 В по схеме «треугольник», каждая обмотка статора получает 380 В (√3 раза меньше), а, следовательно, по закону Ома, в 3 раза уменьшается сила тока. Поэтому при запуске в свою очередь в 3 раза снижается мощность.

Обратите внимание

Но такие переключения возможны только для моторов с номинальным напряжением 660/380 В при включении их в сеть с такими же значениями напряжения.

Опасно подключать электродвигатель с номинальным напряжением 380/220 В в сеть 660/380 В, его обмотки могут быстро перегореть.

И также помните, что вышеописанные переключения недопустимо применять для электромоторов, у которых на валу размещена нагрузка без инерции, к примеру, вес лебедки или сопротивление поршневого компрессора.

Для такого оборудования устанавливают специальные трехфазные электрические двигатели с фазным ротором, где реостаты уменьшают значение токов при пуске.

Чтобы изменить направление вращения электромотора, необходимо сменить местами две любые фазы сети при любом типе подключения.

Для этих целей при эксплуатации асинхронного электродвигателя применяют специальные электроаппараты ручного управления, к которым относятся реверсивные рубильники и пакетные переключатели или более модернизированные приборы дистанционного управления — реверсивные электромагнитные пускатели (рубильники).

Источник: https://electriktop.ru/oborudovanie/soedinenie-zvezdoj-i-treugolnikom.html

Подключение двигателя звездой или треугольником??

Подключение двигателя звездой или треугольником??

Рассмотрим соединение звездой и треугольником обмоток асинхронных двигателей и рассмотрим плюсы и минусы данных подключений.

Вспомним вкратце принцип действия асинхронного двигателя. Питание такого двигателя осуществляется от сети трехфазного переменного напряжения. В статоре имеются 3 обмотки, которые сдвинуты относительно друг друга на 120 электрических градуса.

Обозначаются вывода обмоток статора асинхронных двигателей следующим образом:

С1, С2, С3 – начала обмоток, С4, С5, С6 – конец обмоток. Но сейчас все чаще применяется новая маркировка выводов по ГОСТу 26772-85. U1, V1, W1 – начала обмоток, U2, V2, W2 – конец обмоток.

Важно

Выводы фазных обмоток асинхронного двигателя выводятся на клеммник или колодку и располагаются таким образом, чтобы соединения звездой или треугольником было удобно выполнить без перекрещивания с помощью специальных перемычек.

Клеммник, его еще называют «борно», чаще всего устанавливается сверху, реже – сбоку. Некоторые клеммники можно разворачивать на 180 градусов, для удобства подводки питающих кабелей.

Всего  на клеммник может быть выведено 3 или 6 выводов фазных обмоток статора.

Разберем каждый случай отдельно.

Пример

Если в клеммник выведено 6 выводов обмоток статора, то асинхронный двигатель можно подключить в сеть на 2 разных уровня напряжения, отличающихся на величину в 1,73 раза (√3).

Для наглядности рассмотрим пример. Допустим, у нас имеется электродвигатель, на табличке которого указано напряжение 220/380 (В).

Что это значит?

А это значит, что если в сети уровень линейного напряжения составляет 380 (В), то обмотки статора необходимо соединить в схему звезды.

Соединение звездой

Соединение звездой фазных обмоток статора асинхронного двигателя выполняется следующим образом. Концы всех трех обмоток нужно соединить в одну точку с помощью специальной перемычки, о которой я говорил чуть выше. А на их начала подать трехфазное напряжение сети.

При данном подключении напряжение на фазной обмотке составляет 220 (В), а линейное напряжение между двумя фазными обмотками составляет 380 (В).

На клеммнике соединение звездой обмоток будет выглядеть следующим образом.

Соединение треугольником

Вернемся к нашему примеру.

Если в сети уровень линейного напряжения составляет 220 (В), то обмотки статора необходимо соединить в схему треугольника.

Соединение треугольником фазных обмоток статора асинхронного двигателя выполняется следующим образом.

• конец обмотки фазы «А» C4 (U2) необходимо соединить с началом обмотки фазы «В» С2 (V1)

• конец обмотки фазы «В» С5 (V2)  необходимо соединить с началом обмотки фазы «С» С3 (W1)

• конец обмотки фазы «С» С6 (W2)  необходимо соединить с началом обмотки фазы «А» С1 (U1)

Совет

Места их соединения подключаются к соответствующим фазам питающего трехфазного напряжения.

При данном подключении видно, что при линейном напряжении сети 220 (В) напряжение на фазной обмотке составляет тоже 220 (В).

На клеммнике при соединении треугольником обмоток статора асинхронного двигателя специальные перемычки нужно установить следующим образом:

В нашем примере при соединении звездой и треугольником напряжение на каждой фазной обмотке асинхронного двигателя будет 220 (В).

Частный случай

Бывают ситуации, когда на клеммник асинхронного двигателя выведено всего 3 вывода, вместо 6. В этом случае соединение звездой или треугольником выполняется внутри двигателя на лобной (торцевой) его части.

Такой асинхронный двигатель можно включать в сеть только на одно напряжение, указанное на табличке с техническими данными.

В нашем примере обмотки статора асинхронного двигателя соединяются по схеме звезда и его можно включать в сеть напряжением 380 (В).

Выводы

В конце данной статьи про соединение звездой и треугольником сделаю вывод, основанный на опыте эксплуатации электродвигателей.

Обратите внимание

При соединении звездой обмоток асинхронного электродвигателя наблюдается более мягкий запуск и плавная его работа, а также возможность кратковременной перегрузки.

При соединении треугольником обмоток асинхронного электродвигателя происходит достижение его максимальной мощности, но во время пуска пусковые токи имеют большое значение. Также замечено, что при соединении треугольником двигатель больше нагревается (выявлено опытным путем с помощью тепловизора при одной и той же нагрузке).

В связи с вышесказанным, принято асинхронные двигатели средней  мощности и выше запускать по схеме звезда. При наборе номинальной частоты вращения в автоматическом режиме происходит переключение его на схему треугольника. Эту схему мы с Вами рассмотрим в ближайших статьях.

Источник: http://stavelectro.com/221/521/

Соединение обмоток электродвигателя в звезду и треугольник

Асинхронный 3-фазный двигатель представляет собой полезное устройство, которое применяется во многих сферах деятельности человека, начиная от бытовой жизни, заканчивая промышленностью.

В различных шлифовальных машинах, на конвейерах, станочных агрегатах, системах вентиляции промышленного типа и другое.

Электродвигатель имеет 3 вывода, поэтому может быть выполнено соединение звезда и треугольник к трехфазной сети переменного тока или трансформатору.

Конструкция двигателя

Обмотки располагаются на статоре, а ротор выполнен короткозамкнутым в виде беличьего колеса: алюминиевые или медные кольца по торцам соединены между собой параллельными перемычками.

Статор намотан специальным образом с определенным количеством полюсов, что зависит от параметров мощности и питающей сети.

Бытовые вентиляторы имеют всего 2 полюса, промышленные тяговые электродвигатели по 8 и более.

Преимущества использования асинхронных электродвигателей со схемой включения звезда или треугольник очевидны и заключаются в следующем:

  • Повышенная выносливость – даже при превышающих номинальные нагрузки, двигатель будет работать без сбоев.
  • Возможность работы в агрессивных средах. За счет отсутствия скользящих контактов в двигателе не может возникать искрения, а, следовательно, и проблем с ним связанных. При качественной изоляции электродвигатель может работать во влажной обстановке.
  • Высокая продолжительность работы на высоких нагрузках. Двигатель способен на протяжении длительного промежутка времени работать под значительной нагрузкой на валу без перегрева и сгорания обмоток.

Способы подключения к сети

Сейчас попытаемся разобраться, что такое звезда и треугольник, в чем разница между ними. Асинхронный 3-фазный электродвигатель имеет 3 обмотки, которые, соединены определенным образом.

Они могут подключаться как к сети 380 В, так и к переменному напряжению 220 В.

Поэтому двигатель можно считать универсальным, но его качество работы напрямую зависит от способа подключения к сети или отдельному питающему трансформатору.

Например, в режиме разгона, когда тот подключается последовательно в цепь двигателя для снижения пускового напряжения.

По такому принципу действует частотный преобразователь, регулируя начальный момент посредством изменения частоты, не допуская превышение потребления мощности более, чем на 10-20%.

В обычном режиме запуска асинхронный двигатель потребляет до 600% от номинала, что может стать причиной автоматического выключения вводных автоматов.

Обычно при открытии клеммной коробки на моторе можно увидеть 3 вывода и дополнительную скрутку. Это говорит о типе подключения обмоток, которым в этом случае является звезда. Раскрутив общее соединение, вы получите 6 выводов, являющиеся концами и началами каждой из 3-х обмоток. Поэтому появляется возможность выполнить подключение по схеме треугольника.

Иногда в зависимости от способа управления и алгоритма образования управляющего напряжения в приводе требуется переключение со звезды на треугольник.

И делать это можно в автоматическом режиме, например, при разгоне, чтобы электродвигатель сразу обеспечивал высокий крутящий момент.

Важно

Это чаще всего используется в частотных системах управления, где требуется более жестко регулировать динамику двигателя и контролировать скорость вращения.

Когда и какую схему лучше использовать, зависит от требований, но каждый из способов имеет свои особенности. Например, они заключаются в развиваемой и потребляемой мощности, разнице линейных и фазных напряжений, а, соответственно, динамических и электрических показателях.

Основные формулы

Перед тем, как ознакомиться с особенностями, как соединить электродвигатель звезда-треугольник, стоит вспомнить основные формулы расчета мощности и соотношения напряжений и токов между ними.

При расчете устройств с питанием от сети переменного напряжения или отдельного трансформатора используют понятие полная мощность. Она обозначается большой буквой S и находится как произведение действующего значения напряжения и тока U × I .

Также, есть возможность расчета, исходя из ЭДС, при котором S = E × I .

Кроме полной, также различают:

  • активную;
  • реактивную мощность.

В первом случае она обозначается буквой P = E × I × cos φ или P = U × I × cos φ . Во втором случае Q = E × I × sin φ или Q = U × I × sin φ . Где в формулах E – электродвижущая сила, I – ток, φ – угол между напряжением и током, создаваемым сдвигом фаз в обмотках.

Если обмотки двигателя одинаковы между собой по всем параметрам, то все виды мощностей определяются как произведение тока и напряжения, умноженного на 3.

Соединение двигателя в звезду

Наиболее часто используемым является именно соединение в звезду, потому что в таком режиме обеспечивается необходимая мощность и гарантируется хороший крутящий момент на валу.

Но стоит понимать, что недогруженный двигатель в 3-фазной сети будет потреблять лишнюю мощность, поэтому лучше использовать менее мощный мотор или регулировать частоту питающего трансформатора или привода, в зависимости от источника напряжения.

А чтобы определить электрические параметры сети, необходимо использовать соотношение √3. Первоначально следует отметить, что при соединении в звезду линейные и фазные токи одинаковы, а напряжение определяется по формуле U = √3 × U ф. Найти из нее фазное напряжение несложно. Соответственно, мощности определяются с учетом этого соотношения:

S = √3 × U × I

Следует помнить, что если на трансформаторе кроме 3-х фаз имеется также и 4-ый вывод со средней точки, то он должен быть подключен к электродвигателю .

Особенности применения подключения в звезду

На предприятиях, да и во всех остальных сферах, основным типом соединения 3-фазных двигателей является именно звезда, а питаются они от общей подстанции или отдельного трансформатора, обеспечивая, таким образом, гальваническую развязку.

Схема включения его обмоток особо не влияет на работу двигателя. Если они соединены в треугольник, то напряжение на выходе составит в 1.

73 раза меньше и подключив двигатель к его обмоткам по схеме треугольника можно добиться примерного того же момента, что и в обычном режиме.

Фазные токи при соединении по схеме в звезду равны, а напряжение, подводимое к каждой из обмоток, в 1.73 раза меньше.

Двигатель набирает свой момент за более длительное время, но при этом не перегревается. В таком режиме используются моторы на вентиляторах, помпах, шнеках и прочих агрегатах.

Но, если необходимо увеличить момент и тяговую способность, то его кратковременно переключают в треугольник.

В таком случае к обмоткам подводится полное напряжение сети, а, следовательно, и увеличенный ток, что приводит к выделению дополнительной мощности на валу и нагреву мотора.

Совет

Режим переключения на треугольник применяют для ускоренного запуска двигателя, а потому возвращают схему соединения в исходное состояние.

Длительная работа в таком режиме приведет к скорому выходу из строя.

Источник: https://instrument.guru/elektronika/soedinenie-obmotok-elektrodvigatelya-v-zvezdu-i-treugolnik.html

Звезда и треугольник. Подключение двигателей

Произошёл тут такой случай. Принёс человек в ремонт новый двигатель, который проработал у него 10 секунд и задымил. Двигатель он подключил треугольником в обычную трехфазную сеть, а на шильдике двигателя есть схема, на которой написано: треугольник – 230 В. звезда – 400 В. В общем, подключил он неправильно, потому двигатель и сгорел.



Для тех, кто не понимает, почему нельзя делать так, как сделал сделал тот товарищ, спаливший двигатель, предназначена эта статья. Вот всем известные схемы подключения треугольником (D) и звездой (Y):Всего с двигателя выходит 6 проводов: это начала трёх обмоток и их концы.

Места соединений обмоток на схеме выше обозначены точками a, b, c и 0 (последний – только для звезды). В клеммной коробке шесть указанных клемм располагают в два ряда по три клеммы, причём клеммы начала и концов обмоток не находятся параллельно друг другу, а расположены так, чтобы было удобнее подключать треугольником (т.е.

соединять начала одних обмоток с концами других):

Некоторые граждане иногда подключают нейтральный провод к нулевой точке при подключении двигателя звездой. На самом деле ничего хорошего от этого нет, делать так не нужно.

Совершенно неважно как вы подключаете двигатель: звездой или треугольником. Важно только то, какое напряжение вы подаёте на обмотки двигателя. Будет ли это напряжение получаться как межфазное (треугольник) или как фазное (между фазой и нулевой точкой – звезда) – двигателю это совершенно неважно.

Если у вас есть двигатель с номинальным напряжением обмотки 220 В и есть две разные трёхфазные сети, у одной из которых линейное напряжение 380 В, а у другой – 220 В, то к первой вы можете подключать двигатель звездой, а ко второй – треугольником, разницы для  двигателя не будет никакой, отличаться будут лишь токи, протекающие в проводниках на линии, ведущей к двигателю.

Линейное напряжение трёхфазной сети – это межфазное напряжение, именно оно обозначается на шильдиках двигателей. Фазное напряжение (между фазой и нейтралью) на шильдиках не обозначается.

Для сетей переменного тока 50 Гц линейное напряжение выше фазного в квадратный корень из трёх раз (т.е. примерно в 1.73 раза, т.е. 220 х 1.73 = 380).

Выглядит всё это так, например, для двигателя мощностью 1.

1 кВт с номинальным напряжением обмотки 220 В. Для тех, кто в танке: РИСУНОК СЛЕВА – это для РОССИИ, где 380 В, т.е.

220В на фазу,  а справа – это для стран, где трёхфазное напряжение 220V, 50 Hz (или 127 В на фазу):

Для такого двигателя на шильдике будет написано: D/Y 220V / 380V, 4.9А / 2.8А.

Соответственно, в этих двух случаях отличаются только токи в проводниках, ведущих к двигателю (именно они указаны на шильдике, в то время как ток на обмотке будет одинаковый, что видно на рисунке сверху).

Следовательно, для России (линейное напряжение 400 В) для такого двигателя надо использовать схему подключения звезда.

Обратите внимание

Номинальное напряжение обмотки большинства двигателей при частоте тока 50 Гц обычно составляет либо 127 В , либо 230 В, либо 400 В, либо 690 В. Ну, или как было раньше: 220, 380, 660 В соответственно.

Ответ такой:

– для нормального подключения двигателя в однофазную сеть (через конденсатор) требуется, чтобы номинальное напряжение обмотки двигателя было не больше фазного напряжения электрической сети.

– с точки зрения экономики, при подключении двигателя в трёхфазную сеть выгоднее использовать двигатели с бóльшим номинальным напряжением обмотки, поскольку это значительно удешевляет прокладку кабельных трасс (что видно на рисунке сверху: 2.8А против 4.

85А – ну, и сечение проводов должно быть соответствующее). Кроме того, для двигателей со свободной нагрузкой на валу наиболее дешевым способом плавного пуска при подключении в трёхфазную сеть является пуск “звездой” с последующим переключением на “треугольник”.

Эти условия являются взаимоисключающими, поскольку для подключения к однофазной сети 230 В номинальное напряжение обмотки двигателя должно составлять те же самые 230 В. А чтобы использовать двигатель в номинальном режиме путем его подключения “треугольником” (т.е. когда мы получаем на обмотках бóльшее (межфазное) напряжение), номинальное напряжение обмотки должно быть 400 В.

По этой причине, производители условно делят все двигатели на две категории:

1. Маломощные (менее 5 кВт), преимущественного бытового назначения, для которых может возникнуть потребность подключения к однофазной сети (не у каждого дома есть трёхфазная розетка). В России это двигатели D230V / Y400V.

2. Двигатели мощностью более 5 кВт, которые не имеют бытового назначения, а потому для них нет потребности подключения в однофазную сеть. Одновременно с этим, для них есть потребность использования более высокого напряжения для экономии на прокладке кабеля и может возникнуть потребность переключения со звезды на треугольник при пуске. В России такими двигателями являются D400V / Y690V.

А теперь всю эту историю надо помножить на то, что есть разные страны в мире с разным стандартным линейным напряжением сети и разной частотой переменного тока. А ещё есть предприятия, где используется более высокое напряжение, чем стандартное, вплоть до нескольких киловольт (т.к. это ведёт к дальнейшему снижению затрат на организацию электрической сети).

Если двигатель имеет небольшую мощность (до 4 – 5 кВт), то его обычно делают с расчётом на возможность подключения к однофазной сети. Т.е. в трёхфазную сеть его подключают звездой, а в однофазную – треугольником через фазосдвигающий конденсатор. Для последнего случая также может использоваться пусковой конденсатор (отключается сразу после запуска). Выглядит это так:

Для того, чтобы двигатель можно было так подключить в однофазную сеть, его номинальное напряжение каждой обмотки должно быть равно фазному напряжению сети. Это значит, что если двигатель планируется использовать в России или Европе, то номинальное напряжение обмотки должно быть равно 230 В. В таком случае этот двигатель можно будет использовать как в трёхфазной сети с линейным напряжением 400 В (подключение звезда), так и в однофазной сети 230 В (подключение треугольником через конденсатор). Это те самые двигатели, где на шильдике написано напряжение D 220V / Y 380V.  Соответственно, если нужно такой двигатель использовать в стране с более низким линейным напряжением, например, в США (где линейной напряжение 240 В, а фазное – 120 В при частоте тока 60 Гц), то по-нормальному подключить такой двигатель в их однофазную сеть через конденсатор не получится. Однако, по крайней мере, можно использовать 3-фазное подключение треугольником. Для такого подключения потребуется немного более высокое напряжение, чем 230 В (из-за частоты тока 60 Гц), но у них там как раз 240 В, что как раз подходит.
Одновременно с этим, маломощные двигатели, предназначенные для стран, где стандартное напряжение ниже, чем у нас, будут подключаться как D 127V / Y 220V. Однако,  двигатели с такой надписью на шильдике вы вряд ли найдёте, потому что 127 В, 50 Гц – это очень малораспространённое напряжение в мире (см. тут). Поэтому, скорее всего, вам встретится двигатель с шильдиком, где будет указано напряжение D 115V / Y 208-230V.
Насчет заморочки с 208 вольтами можно почитать в этой статье Подключить такой двигатель к стандартной российской трёхфазной сети (все три фазы) можно только через преобразователь частоты переменного тока, поскольку на них есть возможность переключения линейного напряжения на выходе: 230 / 400 В. В однофазную сеть можно подключить звездой через конденсатор. Тогда напряжение, подаваемое на каждое обмотку, будет составлять половину фазного напряжения сети (230 В / 2 = 115 В). Выглядит это вот так:
Для двигателей мощнее 5 кВт обычно не предусматривают возможность подключения в однофазную сеть, т.е. номинальное напряжение обмоток делают такое, которое соответствует линейному напряжению. Т.е. штатной схемой подключения таких двигателей в трёхфазную сеть является треугольник. В России и Европе это двигатели с номинальным напряжением обмоток 400В, т.е. где на шильдике написано D 400V / Y 690V. Для определённых задач, где на валу двигателя находится свободная нагрузка (системы вентиляции, осевые насосы), ну, и вообще те задачи, где возможно регулирование скорости вращения вала только лишь напряжением (трансформатором), часто используют схему подключения “звезда” при старте с последующим переключением на “треугольник”. Т.е. при старте на обмотку подаётся заниженное напряжение 230В вместо номинальных 400В, а затем происходит переключение на штатный режим (т.е. на треугольник). Из-за свободной нагрузки на валу момент вращения при старте на низком напряжении также будет ниже, т.е. пусковой ток будет не столь высок, как при старте на номинальном напряжении. Поэтому такой пуск двигателя называют “щадящим”. Следует помнить, что для нагрузок, требующих большого момента при запуске, подобный режим приведет напротив, к возрастанию тока в обмотках и последующим неприятным событиям.

Кроме того, надо иметь ввиду, что подключение двигателей даже со свободной нагрузкой на валу звездой для “щадящего старта” вовсе не означает, что если по такой схеме постоянно эксплуатировать двигатель (не переходя на треугольник), то такой режим станет “щадящим” для него.

Важно

Низкий момент при старте ещё не означает, что заниженное напряжение годится для его нормальной работы, поскольку сам двигатель (со своими номинальными характеристиками) обычно как раз и подбирается под конкретную нагрузку. Поэтому постоянная эксплуатация двигателей на напряжении ниже номинального иногда приводит к их выходу из строя.

Чтобы не было неприятностей двигатель всегда надо эксплуатировать на номинальном напряжении, а если требуется снизить обороты вращения вала, то тогда нужно использовать редукторы или преобразователи частоты переменного тока, а не пытаться решить вопрос самым дешёвым способом.

К слову сказать, частотник тоже меняет не только частоту тока, но и напряжение, однако, он это делает с умом.

Двигатели мощностью выше 5 кВт, изготовленные в США, будут иметь номинальное напряжение обмотки 220 В, т.е. на шильдике будет написано D 220V / Y 440V (для 60 Гц). Подключать такие двигатели к российской трёхфазной сети 400 В следует звездой, а к российской однофазной сети через конденсатор – треугольником. Касательно величин напряжения, есть двигатели, где более подробно расписано подключение для сетей 50 Гц и 60 Гц, например вот так:

Источник: http://montazhka.blogspot.com/2018/06/blog-post.html

Звезда или треугольник. Оптимальное подключение асинхронного электродвигателя

Двигатели асинхронного типа имеют целый набор безусловных достоинств.

Среди плюсов асинхронных двигателей в первую очередь хочется назвать высокую производительность и надежность их эксплуатации, совсем небольшую стоимость и неприхотливость ремонта и обслуживания двигателя, а также способность переносить достаточно высокие перегрузки механического типа.

Все эти достоинства, которыми обладают асинхронные двигатели, обусловлена тем, что данный тип двигателей имеет очень простую конструкцию. Но, не смотря на большое число достоинств, асинхронным двигателям присущи и их определенные отрицательные моменты.

https://www.youtube.com/watch?v=PjZextDphQU

В практической работе принято использовать два основных способа подключения трёхфазных электродвигателей к электросети. Эти способы подключения носят названия: “подключение методом звезды” и “подключение методом треугольника”.

Когда выполняется соединение трёхфазного электродвигателя по типу подключения “звезда”, тогда соединение концов обмоток статора электродвигателя происходит в одной точке. При этом трехфазное напряжение подают на начала обмоток. Ниже, на рисунке 1, наглядно проиллюстрирована схема подключения асинхронного двигателя “звездой”.

Когда выполняется соединение трёхфазного электродвигателя по типу подключения “треугольник”, тогда обмотки статора электродвигателя присоединяются последовательно друг за другом. При этом начало последующей обмотки соединяется с концом предыдущей обмотки и так далее. Ниже, на рисунке 2, наглядно проиллюстрирована схема подключения асинхронного двигателя “треугольником”.

Если не вдаваться в теоретические и технические основы электротехники, то можно принять на веру тот факт, что работа тех электродвигателей, у которых обмотки подключены по схеме “звезда”, является более мягкой и плавной, чем у электродвигателей, обмотки которых соединены по схеме “треугольник”.

Но тут же стоит обратить внимание на ту особенность, что электродвигатели, обмотки которых подключены по схеме “звезда”, не способны развить полную мощность, заявленную в паспортных характеристиках.

В том случае, если соединение обмоток выполнено по схеме “треугольник”, то электродвигатель работает на максимальную мощность, которая заявлена в техническом паспорте, но при этом имеют место быть очень высокие значения пусковых токов.

Если произвести сравнение по мощности, то электродвигатели, чьи обмотки будут соединены по схеме “треугольник”, способны выдавать мощность в полтора раза выше, чем те электродвигатели, обмотки которых подключены по схеме “звезда”.

Совет

Основываясь на всем вышеописанном, для того, чтобы снизить токи при запуске, целесообразно применять подключение обмоток по комбинированной схеме “треугольник-звезда”.

Особенно такой тип подключения актуален для электродвигателей, обладающих большей мощностью.

Таким образом, в связи с соединением по схеме “треугольник- звезда” изначально запуск выполняется по схеме «звезда», а после того, как электродвигатель «набрал обороты», выполняется переключение в автоматическом режиме по схеме «треугольник».

Схема управления электродвигателем представлена на рисунке 3.

Рис. 3 Схема управления

Еще один вариант схемы управления электродвигателем заключается в следующем (рис. 4).

Рис. 4 Схема управления двигателем

На контакт NC (нормально закрытый) реле времени K1, а также на контакт NC реле K2, в цепи катушки пускателя КЗ, подаётся напряжение питания.

После того, как произойдет включение пускателя КЗ, нормально закрытыми контактами КЗ расцепляются цепи катушки пускателя K2 (запрет случайного включения). Контакт КЗ в цепи питания катушки пускателя K1 замыкается.

Когда запускается магнитный пускатель K1, в цепи питания его катушки замыкаются контакты K1. Реле времени включается в то же самое время, контакт этого реле K1 в цепи катушки пускателя КЗ размыкается. А в цепи катушки пускателя K2 – замыкается.

При отключении обмотки пускателя КЗ, замкнётся контакт КЗ в цепи катушки пускателя K2. После того, как пускатель K2 включится, он размыкает своими контактами K2 цепь питания катушки пускателя КЗ.

Обратите внимание

Трёхфазное напряжение питания подаётся на начало каждой из обмоток W1, U1 и V1 с помощью силовых контактов пускателя K1.

Когда срабатывает магнитный пускатель КЗ, тогда при помощи его контактов КЗ выполняется замыкание, посредством которого между собой соединяются концы каждой из обмоток электродвигателя W2, V2 и U2.

Таким образом, выполняется подключение обмоток электродвигателя по схеме соединения “звезда”.

Реле времени, объединенное с магнитным пускателем K1, сработает спустя определенное время,. При этом происходит отключение магнитного пускателя КЗ и одновременное включение магнитного пускателя K2.

Таким образом силовые контакты пускателя K2 замкнутся и напряжение питания будет подано на концы каждой из обмоток U2, W2 и V2 электродвигателя.

Иными словами, электродвигатель включается по схеме подключения “треугольник”.

Для того, чтобы электродвигатель запустить по схеме соединения “треугольник-звезда”, различные изготовители производят специальные пусковые реле. Данные реле могут носить разнообразные названия, например, реле “старт-дельта” или “пусковое реле времени”, а также и некоторые другие. Но назначение всех этих реле заключается в одном и том же.

Типовая схема, выполненная с реле времени, предназначенном для запуска, то есть реле “треугольник-звезда”, для осуществления управления запуска трехфазного электродвигателя асинхронного типа представлена на рисунке 5.

Рис.5 Типовая схема с пусковым реле времени (реле “звезда/треугольник”) для управления запуском трехфазного асинхронного двигателя.

Важно

Итак, подытожим все вышеописанное. Для того, чтобы понизить пусковые токи осуществлять запуск электродвигателя требуется в определенной последовательности, а именно:

  1. сперва электродвигатель запускают на пониженных оборотах соединённым по схеме “звезда”;
  2. затем электродвигатель соединяют по схеме “треугольник”.

Первоначальный запуск по схеме “треугольник” создаст максимальный момент, а последующее соединение по схеме “звезда” (для которой в 2 раза меньше пусковой момент) с продолжением работы в номинальном режиме, когда двигатель «набрал обороты», произойдёт переключение на схему соединения “треугольник” в автоматическом режиме.

Но не стоит забывать о том, какая нагрузка создается перед запуском на валу, так как вращающий момент при соединении по схеме “звезда” ослаблен. По этой причине маловероятно, что данный метод запуска будет приемлем для электродвигателей с высокой нагрузкой, так как они в таком случае могут потерять свою работоспособность.

Источник: http://www.ruaut.ru/content/publikacii/electro/zvezda-ili-treugolnik-optimalnoe-podklyuchenie-asinkhronnogo-elektrodvigatelya.html

Расчет мощности двигателя при схеме соединения звезда-треугольник

В этой статье я хотел бы рассказать как изменяется мощность двигателя при схеме соединения обмоток звезда – треугольник и наоборот.

В связи со спецификой своей работы я сталкиваюсь с ремонтов различных асинхронных двигателей и в большинстве случаев выход из строя двигателя происходит при неправильном переключении обмоток двигателя, так как люди не понимают, как изменяется мощность двигателя при переключении с треугольника на звезду и обратно, и как это может отразится на работоспособности самого двигателя.

Определение мощности при схеме соединения звезда

Известно [Л1. с. 34], что при соединении в звезду линейные токи Iл и фазные токи Iф равны между собой, при этом между фазным Uф и линейным напряжением Uл существует соотношение, где Uл = √3*Uф , в результате Uф = Uл/√3.

Исходя из этого, полная мощность определяется через линейные величины:

При схеме соединения в треугольник, фазные и линейные напряжения равны между собой Uл = Uф, при этом между токами существует соотношение: Iл = √3*Iф, в результате Iф = Iл/√3.

Исходя из этого, полная мощность определяется, как:

Для определения активной и реактивной мощности используются формулы:

Из-за того что формулы для схемы соединения звезды и треугольника имеют одинаковый вид, у мало опытных инженеров происходят недоразумения, будто вид соединения безразличен и ни на что не влияет.

Рассмотрим на примере, на сколько ошибочные данные утверждения. В данном примере будем рассматривать электродвигатель типа АИР90L2, который имеет две схемы подключения ∆/Y, технические характеристики двигателя:

  • коэффициент мощности cosφ = 0,84;
  • коэффициент полезного действия, η = 78,5%;

Определяем ток двигателя при напряжении 380 В и схеме соединения треугольник, мощность при таком соединении составляет 3 кВт:

Теперь соединим обмотки двигателя в звезду.

В результате на фазную обмотку пришлось на 1,73 раза более низкое напряжение Uф = Uл/√3, соответственно и ток уменьшился в 1,73 раза, но так как при соединении в треугольник Uл = Uф, а линейный ток был в 1,73 раза больше фазного Iл = √3*Iф, то получается, что при соединении в звезду, мощность уменьшится в √3*√3 = 3 раза, соответственно и ток уменьшиться в 3 раза.

Из всего выше изложенного можно сделать, следующие выводы:

1. При переключении двигателя со звезды на треугольник, мощность двигателя увеличивается в 3 раза и наоборот. Использовать данные переключения, можно если схемы подключения двигателя позволяет выполнять переключения ∆/Y, в противном случае, двигатель может сгореть, когда Вы будете выполнять переключение со звезды на треугольник.

Совет

2. Как Вы уже поняли, используя схему переключения обмоток двигателя со звезды на треугольник, мы уменьшаем пусковые токи при пуске двигателя на пониженном напряжении, а затем его повышаем до номинального.

Когда обмотки двигателя соединены в звезду, к каждой из них подводиться напряжение меньше номинального в 1,73 раза. В процессе пуска, двигатель увеличивает скорость вращения и ток снижается.

В это время происходит переключение на треугольник.

Обращаю Ваше внимание, что двигатели, которые недогружены, работают с очень низким cosφ. Поэтому рекомендуется заменить недогруженный двигатель, на двигатель меньшей мощности. Если же у недогруженного двигателя, запас мощности велик, то cosφ можно поднять путем переключения обмоток с треугольника на звезду без риска перегреть двигатель.

Как мы видим ничего сложного нету в определении мощности при схеме звезда и треугольник.

Литература:

1. Звезда и треугольник. Е.А. Каминский, 1961 г.

Благодарность:

Если вы нашли ответ на свой вопрос и у вас есть желание отблагодарить автора статьи за его труд, можете воспользоваться платформой для перевода средств «WebMoney Funding».

Данный проект поддерживается и развивается исключительно на средства от добровольных пожертвований.

Проявив лояльность к сайту, Вы можете перечислить любую сумму денег, тем самым вы поможете улучшить данный сайт, повысить регулярность появления новых интересных статей и оплатить регулярные расходы, такие как: оплата хостинга, доменного имени, SSL-сертификата, зарплата нашим авторам.

Источник: https://raschet.info/raschet-moshhnosti-dvigatelja-pri-sheme-soedinenija-zvezda-treugolnik/

Соединение звездой и треугольником генераторных обмоток :

При создании любого прибора важно не только подобрать необходимые детали, но и верно их все соединить. И в рамках данной статьи будет рассказано про соединение звездой и треугольником. Где это применяется? Как схематически данное действие выглядит? На эти, а также другие вопросы и будут даны ответы в рамках статьи.

Что собой представляет трёхфазная система электроснабжения?

Она является частным случаем многофазных систем построения электрических цепей для переменного тока. В них действуют созданные с помощью общего источника энергии синусоидальные ЭДС, обладающие одинаковой частотой. Но при этом они сдвинуты относительно друг друга на определённую величину фазового угла. В трехфазной системе он равняется 120 градусам.

Шестипроводная (часто ещё называемая многопроводной) конструкция для переменного тока была изобретена в своё время Николой Теслой. Также значительный вклад в её развитие внёс Доливо-Добровольский, который первым предложил делать трёх- и четырепроводные системы. Также он обнаружил ряд преимуществ, которые имеют трехфазные конструкции.

Что же собой представляют схемы включения?

Схема звезды

Так называют соединение, при котором концы фаз обмоток генератора соединяют в общую точку. Её называют нейтралью. Концы фаз обмоток потребителя также соединяются в одну общую точку. Теперь к проводам, которые их соединяют.

Если он находится между началом фаз потребителя и генератора, его называют линейным. Провод, который соединяет нейтрали, обозначают как нейтральный. Также от него зависит название цепи. Если есть нейтральный, схема называется четырёхпроводной.

В ином случае она будет трёхпроводной.

Треугольник

Это тип соединения, в котором начало (Н) и конец (К) схемы находятся в одной точке. Так, К первой фазы подсоединён у Н второй. Её К соединяется с Н третьей. А её конец соединён с началом первой.

Такую схему можно было бы назвать кругом, если не особенность её монтирования, когда более эргономичным является размещение в виде треугольника. Чтобы узнать все особенности соединения, ознакомитесь с ниже приведёнными видами соединений. Но до этого ещё немного информации.

Чем отличается соединение звездой и треугольником? Разница между ними заключается в том, что по-разному соединяются фазы. Также существуют определённые отличия в эргономичности.

Виды

Как можно понять из рисунков, существует довольно много вариантов реализации включения деталей. Сопротивления, которые возникают в таких случаях, называют фазами нагрузки. Выделяют пять видов соединений, по которым может быть подключен генератор к нагрузке. Это:

  1. Звезда–звезда.

    Вторая используется с нейтральным проводом.

  2. Звезда-звезда. Вторая используется без нейтрального провода.
  3. Треугольник-треугольник.
  4. Звезда-треугольник.
  5. Треугольник-звезда.

А что это за оговорки в первом и втором пунктах? Если вы уже успели задаться этим вопросом, прочитайте информацию, которая идёт к схеме звезды: там есть ответ. Но здесь хочется сделать небольшое дополнение: начала фаз генераторов обозначаются с применением заглавных букв, а нагрузки – прописными.

Это относительно схематического изображения. Теперь по опыту использования: когда выбирают направление протекания тока, в линейных проводах делают так, чтобы он был направлен со стороны генератора к нагрузке. С нулевыми поступают полностью наоборот. Посмотрите, как выглядит схема соединения звезда-треугольник.

Рисунки очень хорошо наглядно показывают, как и что должно быть. Схема соединения обмоток звезда/треугольник представлены в разных ракурсах, и проблем с их пониманием быть не должно.

Преимущества

Каждая ЭДС работает в определённой фазе периодического процесса. Для обозначения проводников используют латинские буквы A, B, C, L и цифры 1, 2, 3.

Говоря про трехфазные системы, обычно выделяют такие их преимущества:

  1. Экономичность при передаче электричества на значительные расстояния, которое обеспечивает соединение звездой и треугольником.
  2. Малая материалоёмкость трехфазных трансформаторов.
  3. Уравновешенность системы.

    Данный пункт является одним из самых важных, поскольку позволяет избежать неравномерной механической нагрузки на электрогенерирующую установку. Из этого вытекает больший срок службы.

  4. Малой материалоёмкостью обладают силовые кабели.

    Благодаря этому при одинаковой потребляемой мощности в сравнении с однофазными цепями уменьшаются токи, которые необходимы, чтобы поддерживать соединение звездой и треугольником..

  5. Можно без значительных усилий получить круговое вращающееся магнитное поле, что необходимо для работоспособности электрического двигателя и целого ряда других электротехнических устройств, работающих по похожему принципу.

    Это достигается благодаря возможности создания более простой и одновременно эффективной конструкции, что, в свою очередь, вытекает из показателей экономичности. Это ещё один значительный плюс, который имеет соединение звездой и треугольником.

  6. В одной установке можно получить два рабочих напряжения – фазное и линейное.

    Также можно сделать два уровня мощности, когда присутствует соединение по принципу «треугольника» или «звезды».

  7. Можно резко уменьшать мерцание и стробоскопический эффект светильников, работающих на люминесцентных лампах, пойдя по пути размещения в нём устройств, питающихся от разных фаз.

Благодаря вышеуказанным семи преимуществам трехфазные системы сейчас являются наиболее распространёнными в современной электронике. Соединение обмоток трансформатора звезда/треугольник позволяет подобрать оптимальные возможности для каждого конкретного случая. К тому же неоценимой является возможность влиять на напряжение, передающееся по сетям к домам жителей.

Заключение

Данные системы соединения являются самыми популярными благодаря своей эффективности. Но следует помнить, что работа идёт с высоким напряжением, и необходимо соблюдать крайнюю осторожность.

Источник: https://www.syl.ru/article/234330/new_soedinenie-zvezdoy-i-treugolnikom-generatornyih-obmotok

Звездный треугольник | Etsy

Звездный треугольник | Etsy

Чтобы предоставить вам лучший опыт, мы используем файлы cookie и аналогичные технологии для повышения производительности, аналитики, персонализации, рекламы и для улучшения работы нашего сайта. Хотите узнать больше? Прочтите нашу Политику использования файлов cookie. Вы можете изменить свои предпочтения в любое время в настройках конфиденциальности.

Etsy использует файлы cookie и аналогичные технологии, чтобы вам было удобнее работать, например:

  • основные функции сайта
  • обеспечение безопасных, безопасных транзакций
  • безопасный вход в учетную запись
  • с запоминанием учетной записи, браузера и региональных настроек
  • запоминание настроек конфиденциальности и безопасности
  • анализ посещаемости и использования сайта
  • персонализированный поиск, контент и рекомендации
  • помогает продавцам понять свою аудиторию
  • , показ релевантной целевой рекламы на Etsy
  • и за ее пределами

Подробную информацию можно найти в Политике Etsy в отношении файлов cookie и аналогичных технологий и в нашей Политике конфиденциальности.

Необходимые файлы cookie и технологии

Некоторые из используемых нами технологий необходимы для критически важных функций, таких как безопасность и целостность сайта, аутентификация учетной записи, настройки безопасности и конфиденциальности, данные об использовании и обслуживании внутреннего сайта, а также для правильной работы сайта при просмотре и транзакциях.

Настройка сайта

Файлы cookie и аналогичные технологии используются для улучшения вашего опыта, например:

  • запомнить ваш логин, общие и региональные настройки
  • персонализировать контент, поиск, рекомендации и предложения

Без этих технологий такие вещи, как персональные рекомендации, настройки вашей учетной записи или локализация, могут работать некорректно.Узнайте больше в нашей Политике в отношении файлов cookie и аналогичных технологий.

Персонализированная реклама

Эти технологии используются для таких вещей, как:

  • персонализированная реклама
  • , чтобы ограничить количество показов рекламы
  • , чтобы понять использование через Google Analytics
  • , чтобы понять, как вы попали на Etsy
  • , чтобы продавцы понимали свою аудиторию и могли предоставить релевантную рекламу

Мы делаем это с партнерами по социальным сетям, маркетингу и аналитике (у которых может быть собственная собранная информация).Сказать «нет» не остановит вас от просмотра рекламы Etsy, но может сделать ее менее актуальной или более повторяющейся. Узнайте больше в нашей Политике в отношении файлов cookie и аналогичных технологий.

Воспользуйтесь всеми возможностями нашего сайта, включив JavaScript. Учить больше

Волшебные, значимые предметы вы больше нигде не найдете.

( 3326 результатов, с рекламой Учить больше Продавцы, которые хотят расширить свой бизнес и привлечь больше заинтересованных покупателей, могут использовать рекламную платформу Etsy для продвижения своих товаров. Вы увидите результаты рекламы, основанные на таких факторах, как релевантность и сумма, которую продавцы платят за клик. Учить больше.)

Лучшая цена на звездный треугольник - Отличные предложения на звездный треугольник от глобальных продавцов звездного треугольника

Отличные новости !!! Вы находитесь в правильном месте для звездного треугольника. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот звездный треугольник в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили свой звездный треугольник на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в звездном треугольнике и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы сможете приобрести треугольник в виде звездочки по самой выгодной цене в Интернете.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

треугольник звезды PNG изображения | Векторные и PSD файлы

  • красочная акварель в стиле любовная лента

    1200 * 1200

  • ручная роспись треугольная звезда неправильная

    2000 * 2000

  • крутая треугольная звезда c4d сцена черное золото сцена феникса

    2000 * 2000

  • 3d стерео c4d треугольная звезда геометрическая

    2000 * 2000

  • красивая треугольная звезда

    2000 * 2000

  • треугольник звездный узор праздничная шляпа

    3500 * 3500

  • абстрактные геометрические формы круга с линиями треугольники звезды декоративные предметы

    5000 * 5000

  • треугольник звезды логотип дизайн вектор

    8542 * 8542

  • брелок металлический круглый треугольник звезда

    1200 * 1604

  • простые шрифты party come

    1200 * 1200

  • простые шрифты для дня рождения

    1200 * 1200

  • простые шрифты для вечеринки по случаю дня рождения

    1201 * 1201

  • звезда

    852 * 1134

  • черный и белый треугольник значок звездочки аниса

    1000 * 1000

  • простые шрифты

    1200

  • пентаграмма креативная геометрическая граница

    1200 * 1200

  • креативная звезда новогодний дизайн png

    1200 * 1200

  • темно-синий треугольник и четырехконечная звезда

    1200 * 1200

  • древний астрология цыганский гадание звезды элементы созвездия

    1200 * 1200

  • розовый градиент золото taobao tmall электронная коммерция многоугольник продвижение фон

    2000 * 2000

  • черная минималистичная фигурка пятиконечная звезда

    2200 * 2200

  • желтый куб бесплатно иллюстрация

    2000 * 2000

  • против st color пять звезд плавающий цветной треугольник вектор границы

    3543 * 3543

  • 80 основных гранжевых фигур

    1200 * 1200

  • иллюстрация кнопки подписки с иллюстрацией темы рамадхана 2

    1500 * 1500

  • зеленый разная форма наклейки

    1200 * 1200

  • .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
