Делаем водяной или электрический тепловентилятор своими руками: инструкция

Мобильные нагревательные устройства станут полезными во многих ситуациях. Это и дачные коттеджи, в которых постоянно проживают только в теплый сезон, однако и в другое время года приезжают отдохнуть на денек-другой, и не отапливаемые помещения (гаражи, подвалы или мастерские), в которых периодически проводятся работы в холодное время года. Некоторые помещения в квартире (ванная, детская) требуют поддержания температуры на постоянном уровне независимо от работы центрального отопления. Мощности такого устройства недостаточно для обогрева небольшого здания или полноценного отопления отдельного помещения, однако переносной тепловентилятор поможет создать комфортную температуру в зоне пребывания человека, направив поток теплого воздуха в нужном направлении. Устройство этих приборов отличается простотой, что позволяет смастерить тепловентилятор своими руками из подручных средств.

Тепловентилятор можно собрать своими руками

Содержание

• Конструкция и виды тепловентиляторов
• Расчет мощности и требования к установке
• Особенности сборки некоторых видов тепловентиляторов

Конструкция и виды тепловентиляторов

Чтобы предварительно оценить объем работ и подобрать необходимые для сборки материалы стоит ознакомиться с устройством тепловентилятора заводской сборки. Элементами, присутствующими в конструкции всех моделей, являются:

• Защитный корпус из пластика или металла.

• Электрический мотор.

• Крыльчатка с лопастями.

• Нагревательный элемент.

• Защитная решетка.

• Элементы регулировки и управления.


В зависимости от выбранной конструкции и предназначения устройства подбираются дополнительные комплектующие. Своими руками возможно изготовление практически всех видов электрических обогревателей. Для бытовых нужд производится тепловая мини пушка своими руками для прогрева и просушки помещения, электрокамин своими руками позволит воплотить собственные дизайнерские идеи и придать комнате атмосферу уюта, а канальный нагреватель воздуха встраивается в систему приточной вентиляции или кондиционирования.

Расчет мощности и требования к установке

Перед тем, как выбрать необходимые материалы и приступить к сборке, определяют необходимую мощность устройства исходя из задач, которые оно выполняет. Для обогрева рабочего пространства или спального места направленным потоком воздуха без учета общей площади помещения подойдет маломощный переносной обогреватель. Если же стоит задача поднять температуру во всем помещении до уровня комфортной (18-21°C), то расчет делают исходя из соотношения 40 Вт мощности обогревателя на 1 м³ объема комнаты.

Учитывая, что самодельная пушка разогревает помещение неравномерно, рекомендуется устанавливать дополнительный обогреватель (или несколько) в разных концах комнаты. При этом рассчитанная мощность делится на количество отопительных приборов.

Также нужно учесть допустимую нагрузку на электрическую сеть. К бытовой сети с напряжением 220В можно подключить калорифер электрический мощностью не больше 6 кВт. Если необходима большая мощность, потребуется сеть с напряжением 380В или же обогреватель, работающий по другому принципу (самодельная газовая пушка или другой).

Особенности сборки некоторых видов тепловентиляторов

Существует несколько видов тепловентиляторов, у каждого из них, вполне закономерно, есть свои характерные плюсы и минусы. Перед тем, как приступить к сборке вентилятора своими руками, следует ознакомиться с некоторыми особенностями прибора.

Тепловентилятор

Собрать простейший тепловой вентилятор своими руками не составит труда для домашнего мастера. Часть необходимых деталей можно найти в запасах старой техники, хранящихся в кладовке или гараже. Калорифер своими руками можно собрать на базе старого системного блока компьютера. Для этого понадобится:

• Лист текстолита размером 20×30 см.

• Пару метров нихромовой проволоки диаметром 0,2-0,3 мм.

• Системный блок (детали, кроме кулера, из блока удаляют).

• Блок питания 12В.

• Термопредохранитель для обогревателя рассчитанный на отключение при температуре выше 70°C.

• Кабель, регуляторы, выключатели, крепежные детали, изолента или термоусадочная трубка.


Конструкция калорифера очень простая и самостоятельно собрать его не составит труда

Кстати, человеку разбирающийся в электротехнике, под силу сделать регулятор температуры своими руками, используя недорогие радиодетали. Для сборки подойдет стабилотрон TL431 от зарядного устройства, плата электронного счетчика, автомобильное реле и другие распространенные детали.

1. Из стеклотекстолита вырезают детали для изготовления каркаса с прорезями под установку тена (нихромовой спирали).

2. Нихромовую нить скручивают в спираль (для этих целей используют дрель или шуруповерт, работающий на медленных оборотах, с закрепленным стержнем диаметром 2-3 мм).

3. Спираль устанавливается в каркас и закрепляется, в местах крепления концов спирали подключается питание, в разрыв провода питания монтируется термопредохранитель.

4. Каркас со спиралью устанавливается в системный блок.

5. Блок питания 12В подключается к кулеру.

6. Корпус закрывается, устанавливается на подставку из диэлектрического материала и проверяется работа обогревателя.


Экономичным вариантом является водяной тепловентилятор. В качестве нагревательного элемента в данном случае выступает самостоятельно изготовленный из медной трубы теплообменник или бывший в употреблении автомобильный радиатор. Теплоноситель на теплообменник поступает из труб центрального отопления или индивидуального отопления, а электроэнергия расходуется только для обеспечения работы вентилятора. Устанавливать такой вентилятор обогреватель в систему отопления рекомендуется на обратной трубе. При монтаже на подаче работающий вентилятор сильно остужает трубу и в радиаторы отопления теплоноситель поступает ниже требуемой температуры.

Тепловая пушка

Сделать тепловую пушку своими руками довольно просто. Обогреватель такого типа применяется для быстрого обогрева и просушки стен, полов, сырых погребов и при проведении некоторых видов строительных работ. Чтобы сделать мини пушку можно воспользоваться некоторыми деталями непригодных бытовых приборов, а отсутствующие докупить.

Понадобиться следующий перечень материалов:

• Мотор и крыльчатка (подойдут от вышедшего из строя пылесоса или кухонной вытяжки).

• В качестве нагревательного элемента используется спираль от ненужной электроплиты.

• Труба диаметром от 150 мм с толщиной стенок 3-5 мм, можно изготовить самостоятельно из листового металла.

• Термореле, размыкающее цепь при перегреве, выключатель,

• Лист асбеста.

• Металлическая решетка.

• Кабель и крепежные материалы (заклепки или болты с гайками).


Сборка производится в несколько этапов:

1. Электродвигатель и вентилятор прикрепляются в конце трубы.

2. Из асбеста вырезаются полосы и собирается решетка, на которую прикрепляется нагревающая спираль (для этих целей допускается использовать керамические изоляторы).

3. Полученный нагревательный элемент крепится на противоположном от вентилятора конце трубы.

4. Двигатель и спираль подключаются к выключателю. Схема предусматривает отдельное подключение.

5. С обоих концов трубы устанавливаются металлические защитные решетки.

6. Передвижная или стационарная подставка изготавливается из подручных материалов, устойчивых к температурным воздействиям.


ПОСМОТРЕТЬ ВИДЕО

По желанию на трубу крепят слой теплоизоляции. С одной стороны, это повышает уровень безопасность во время проведения работ, с другой – снижает теплоотдачу устройства.

Электрокамин

Самодельный тепловентилятор применяется в качестве источника тепла для электрического камина. Портал для камина своими руками легко сделать из гипсокартона. Для этого монтируют каркас из металлического профиля необходимой конфигурации и обшивают листами гипсокартона, после чего наружная поверхность декорируется при помощи облицовочных материалов. Внутри портала устанавливается конструкция, имитирующая горение дров или угля (готовые изделия оснащены подсветкой). Важно заранее предусмотреть отверстие в конструкции для прокладки кабеля.

Водяной тепловентилятор своими руками — наиболее экономичный способ обогрева

Сегодня разработано множество систем отопления, способных создавать комфортный микроклимат в помещениях различного назначения.

Однако их большая часть дает необходимый эффект лишь при использовании в домашних условиях, так как возможность поддержания необходимой температуры ограничена площадью помещения.

При применении альтернативных источников отопления на солидных площадях производственных помещений, отмечается чрезмерно высокий уровень потребления топлива, или же электроэнергии.

Специально для промышленных предприятий были разработаны оригинальные системы отопления, получившие название водяные тепловентиляторы.

Содержание

• 1 Применение водяных тепловентиляторов
• 2 Популярные модели
• 3 Как отремонтировать тепловентилятор?
• 4 Водяной тепловентилятор своими руками
• 5 Отзывы о водяных тепловентиляторах

Применение водяных тепловентиляторов

Использование горячей воды в системах отопления является традиционным способом обеспечением теплом помещений.

Водяные радиаторы отопления устанавливают и в квартирах, и в заводских цехах. Однако данный вариант отопления не способен быстро обогреть помещение до необходимой температуры.

Водяное отопление также невозможно использовать для создания участков, где необходим интенсивный прогрев. Такие локальные участки часто нужны на предприятиях, выполняющих технические работы, при которых требуется быстро высушить какие-то детали.

В этих случаях оптимальным способом становится использование водяных тепловентиляторов, комбинирующих в своем устройстве одновременно две системы отопления — водяную и воздушную.

Наиболее часто водяные тепловентиляторы используют:

• для равномерного обогрева больших помещений, где сложно поддерживать комфортную температуру обычными радиаторами;
• для быстрого прогрева помещений промышленного назначения, где производится сушка частей автомобиля или ковров;
• при необходимости понижения влажности в помещениях цокольных этажей;
• для повышения температуры воздуха в гаражах, подключенных к центральному отоплению.
• Эксплуатация водяных тепловентиляторов имеет определенные сложности, связанные с необходимостью наличия в помещении горячего водоснабжения. Однако их экономичность компенсирует некоторые неудобства подключения.

Поскольку производители изготовляют водяные тепловентиляторы не только для промышленности, предлагая потребителям широкий диапазон мощностей, то данные приборы обогрева охотно используют и в домашних условиях.

Популярные модели

Водяные тепловентиляторы изготавливают многие производители. Наибольшим спросом у российских потребителей пользуется продукция компании Тепломаш, разработавшая линейку моделей КЭВ, тепловой мощностью 3 — 120 кВт.

Не меньшим спросом на российском рынке пользуется продукция польских производителей теплового оборудования, представленная компанией Volcano.

Они изготовляют различное оборудование для обогрева помещений, в том числе и водяные тепловентиляторы. Компания поставляет в Россию несколько серий тепловентиляторов, имеющих различную тепловую мощность.

Если сравнить модели водяных тепловентиляторов данных компаний, выбрав сходные по тепловой мощности, то получим следующие результаты (см. таблицу 1.)

Таблица 1.Технические характеристики водяных тепловентиляторов

Модель водного тепловентилятора	Тепломаш КЭВ 25Т3 W2	Volcano V25
Мощность	3,1-7,6 кВт	3-20 кВт
Установка в помещениях площадью:	31-76 м2	80-200 м2
Расход воздуха	600-1200 м3/ч	4000 3/ч
Установка	настенный	настенный
Пульт ДУ	есть	есть

Как отремонтировать тепловентилятор?

При необходимости ремонта электрической части водяного тепловентилятора обычно особых сложностей не возникает. Чаще всего причинами неисправностей становится потеря контакта в одной из частей электрической цепи. Такое повреждение способен исправить любой человек, обладающий достаточными знаниями в области электротехники.

В инструкцию по эксплуатации водяного тепловентилятора обязательно включена схема его подключения. В зависимости от модели, подключение может быть однофазным или трехфазным. С помощью тестера следует проверить по схеме все участки цепи, включая контакты в каждом положении.

Схема однофазного подключения водяного тепловентилятора приведена ниже.

При необходимости контакты следует зачистить и отрегулировать. При обнаружении неисправности вентилятора, служащего для нагнетания воздуха, его следует заменить аналогичным устройством.

Внимание! Все работы по проверке состояния электрической цепи водяного тепловентилятора можно выполнять только после полного его отключения от электросети.

В водяных тепловентиляторах может возникнуть еще одна неисправность, связанная с состоянием теплообменника. Чаще всего в нем появляется течь из-за несоблюдения условий его эксплуатации. В некоторых случаях работоспособность устройства можно восстановить, но выполнить такую работу смогут только специалисты.

Первоначально необходимо точно определить места повреждения теплообменника. Для этого выполняется его опрессовка. Чаще всего течь обнаруживается в калачах, медных полукольцах, соединяющих между собой трубки змеевика. Их либо запаивают, либо меняют на новые детали. После окончания ремонта теплообменник вновь опрессовывают и устанавливают на место.

Водяной тепловентилятор своими руками

Некоторые умельцы изготовляют водяные тепловентиляторы небольшой мощности самостоятельно. Основной трудностью при сборке самодельного устройства становится изготовление змеевика (теплообменника).

Для него используется медная трубка диаметром не менее ½ дюйма. Её заполняют песком и выгибают в необходимой конфигурации.

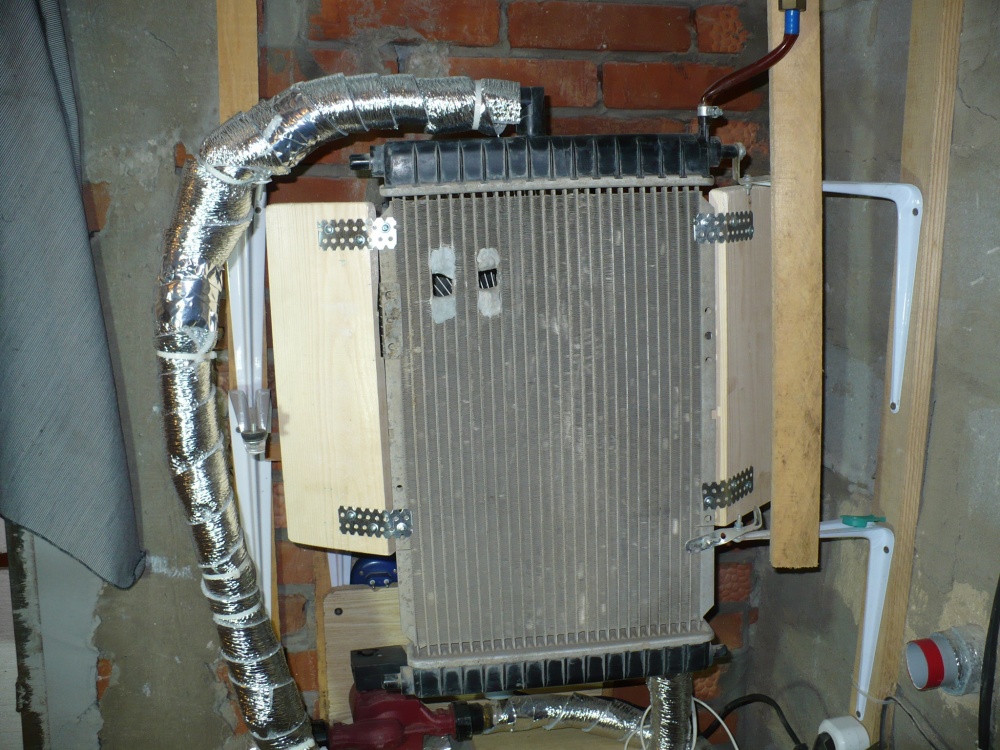

Однако существует и более простой способ — теплообменником может стать автомобильный радиатор. К нему добавляется канальный вентилятор на 220 В, закрепленный на пружинах, гасящих вибрацию.

Все детали собираются в корпус, изготовленный из нержавейки, и фланцевыми соединениями устройство подсоединяется к отопительной системе.

Отзывы о водяных тепловентиляторах

Сергей, г. Челябинск:

«Установил Volcano mini на автомойке. Выбирал агрегат по надежности и долговечности. Тепловентилятор работает уже больше года. Корпус выглядит как новый, качество материала замечательное. Работает достаточно тихо, быстро нагревает бокс. Приобретением доволен».

Валентин, г. Калининград:

«Для обогрева супермаркета приобрели водяные тепловентиляторы от Тепломаша. При постоянной работе хорошо поддерживает комфортный климат в помещении. Весь крепеж был в комплекте, поэтому трудностей с монтажом не было».

Антон, г. Мичуринск:

«Мне повезло, что у меня гараж находится в комплексе, подключенном к отоплению. Только вот помещение просторное и зимой прохладно. Мне посоветовали подключить к батарее самодельный водяной тепловентилятор. Включаю его сразу, как только прихожу в гараж. Через полчаса чувствую себя комфортно».

Установка водонагревателя (сделай сам) | Семейный мастер на все руки

Обновлено: 11 марта 2022 г.

Замените его самостоятельно и сэкономьте сотни долларов!

Следующий проект›

Семейный мастер на все руки

Изношенные водонагреватели протекают, расходуют энергию и могут буквально оставить вас холодными. Эта статья покажет вам, как самостоятельно установить новый газовый или электрический водонагреватель и сэкономить кучу денег.

Эксперты DIY журнала The Family Handyman Magazine

ВРЕМЯ

AFLEY DAY

Сложность

Промежуточный диапазон

Стоимость

$ 101–250

. Соблюдение

, если у вас есть какая -то базовая таблетка, и вы можете заменить. до 400 долларов на оплату услуг сантехника. Мы покажем вам, как заменить обычный газовый водонагреватель. Процедура такая же, как и для пропанового нагревателя. Если вы выберете газовую модель с принудительной вентиляцией, все подключения воды и газа будут такими же, как показано на рисунке, но этапы вентиляции будут другими. Чтобы узнать больше, выполните поиск по запросу «водонагреватель с принудительной вентиляцией» выше. Заменить электрический водонагреватель немного проще. Все водопроводные соединения одинаковы, и вам не нужно иметь дело с газопроводом или вентиляцией. Для получения подробной информации о ситуациях, отличных от показанной здесь (например, электрических моделях, пластиковых водопроводах или медных газопроводах), выполните поиск по запросу «заменить водонагреватель» выше.

Время, материалы и деньги

Если у вас большой опыт в сантехнике, вы сможете выполнить этот проект за полдня. Но мы рекомендуем вам начинать с утра, чтобы у вас было достаточно времени, чтобы закончить работу и не оставлять семью без горячей воды на ночь. Вам понадобится помощник, чтобы вынести старый обогреватель и установить новый. Обратитесь к своему перевозчику мусора или в центр утилизации, чтобы узнать, как утилизировать старый обогреватель.

Стоимость водонагревателя

Новый водонагреватель будет стоить от 250 до 500 долларов, в зависимости от размера, эффективности и гарантии. Материалы, которые вам понадобятся для установки, зависят от вашей ситуации и местных норм.

Коды установки водонагревателя

Даже если в прошлом вы работали с водопроводом и газопроводом, будьте осторожны и обратитесь в местный отдел инспекции. Получите разрешение (если требуется) и обсудите планы установки с инспектором.

Отключить газ и воду

Фото 1: Отключить газ

Отключить газ, повернув ручку на четверть оборота. В положении «выключено» рукоятка перпендикулярна трубе.

Фото 2: Сначала отключите газ

Отключите подачу газа на штуцере. Поместите ключ большего размера на гайку и удерживайте муфту соединения другим ключом. Начните с гаечных ключей на четверть оборота друг от друга.

Фото 3: Разрежьте линию холодной воды

Разрежьте линию холодной воды над старой задвижкой, чтобы освободить место для нового шарового клапана. Обрежьте линию горячей воды на той же высоте.

Для начала выключите газ у крана возле водонагревателя (Фото 1).

Если «запорный» клапан над водонагревателем представляет собой задвижку (Фото 3), мы рекомендуем заменить ее шаровым краном (Фото 4). Обязательно выберите «полнопроходной клапан». Задвижки часто протекают или не закрываются плотно. Для замены клапана придется перекрыть воду на главном кране (обычно около счетчика). Это означает, что весь ваш дом будет без воды, пока вы не установите новый клапан. Если у вас уже есть шаровой кран или вы решили оставить старую задвижку на месте, вы можете просто закрыть ее. Таким образом, остальная часть дома будет иметь холодную воду, пока вы работаете (туалеты по-прежнему будут работать!).

При выключенных воде и газе слейте воду из нагревателя. Подсоедините садовый шланг к сливному клапану в нижней части бака, проведите его к стоку в полу и откройте сливной клапан. Чтобы впустить воздух в линии горячей воды и ускорить процесс слива, подойдите к самому высокому крану в доме и включите только горячую сторону (на однорычажных смесителях нажмите рычаг до упора влево).

Обновите свои газовые клапаны

Если ваш клапан не похож на этот, см. «Старые газовые клапаны могут протекать».

Отсоедините газовую, вентиляционную и водяную линии

Отсоедините газовую линию от штуцера (Фото 2). Затем разобрать резьбовой «тройник» и «капельницу» и снять ниппель с газового регулирующего клапана водонагревателя. Не выбрасывайте их — они понадобятся вам для нового водонагревателя. Если у вас медная газовая линия или гибкая линия подачи, просто открутите гайку.

Чтобы разобрать вентиляционный трубопровод, выкрутите винты из листового металла. Носить перчатки; концы металлической трубы острые. Вы можете повторно использовать вентиляционные трубы, если они в хорошем состоянии. Но если вы обнаружите даже незначительные дырки, трещины или коррозию, выбросьте их в мусорное ведро. Новая труба стоит недорого, а утечки могут привести к накоплению в вашем доме смертельно опасного угарного газа.

Затем с помощью трубореза отрежьте медные водопроводные трубы (Фото 3). Если у вас медные гофрированные водопроводные линии, просто отсоедините гайки на водонагревателе. Если у вас есть трубы из оцинкованной стали, отсоедините штуцеры так же, как мы сделали с газовым штуцером, показанным на Фото 2. Также отвинтите нагнетательную трубку от клапана температуры и давления (T&P). Возможно, вы сможете повторно использовать его на новом водонагревателе.

К этому моменту старый нагреватель должен быть достаточно слит, чтобы его можно было отодвинуть в сторону (с помощником). Если нагреватель сливается недостаточно быстро, клапан может засориться отложениями. Дайте ему стечь как можно дольше, а затем переместите нагреватель наружу, чтобы вы могли снять сливной клапан с бака.

Снова подключите воду

Фото 4: Установите новые клапаны

Снова подключите воду. Сначала установите новые клапаны, чтобы вы могли включить воду в остальной части дома. Затем установите ниппели, а затем резьбовые фитинги и «заглушки» из трубы. Удерживайте последнюю секцию на месте, чтобы отметить длину.

Фото 5: Окончательное соединение

Окончательное соединение выполните с помощью скользящих муфт. Убедитесь, что муфта не соскользнет вниз, когда вы ее нагреваете.

Установите сливной поддон так, чтобы его отверстие было обращено к стоку в полу. Попросите кого-нибудь помочь вам поднять и установить нагреватель в поддон. Если вы заменяете запорный клапан, затем припаяйте новый шаровой клапан.

Вкрутить диэлектрические ниппели в новый водонагреватель. Эти ниппели с пластиковым покрытием уменьшают коррозию и увеличивают срок службы водонагревателя. Некоторые водонагреватели поставляются с уже установленными диэлектрическими ниппелями (купите комплект, если у вас их нет). Обязательно покройте резьбу герметиком для трубной резьбы или обмотайте тефлоновой лентой. Затем припаяйте медные фитинги с внутренней резьбой к коротким медным трубкам и отложите их для охлаждения. Затяните охлажденные фитинги на ниппели. Затем добавьте короткие отрезки трубы ниже клапанов (Фото 4) и выполните окончательные соединения с помощью «скользящих» муфт (Фото 5). Вы должны использовать скользящие муфты — стандартные «стопорные» муфты не будут работать. Чтобы получить советы по пайке медных труб, выполните поиск по слову «припой» выше.

Наденьте «дутьевую трубку» на клапан T&P. Если старая выдувная трубка слишком короткая, вы можете использовать 3/4 дюйма. оцинкованная стальная труба или медная труба (вместе с фитингом с наружной резьбой). Если вы используете оцинкованную трубу, отрежьте резьбу на дне, чтобы кто-нибудь не заткнул нагнетательную трубку в случае утечки из клапана T&P.

Установка нового вентиляционного отверстия

Фото 6: Соедините вентиляционную трубу и кожух

Присоедините вентиляционную трубу к кожуху с помощью винтов для листового металла. Никогда не используйте переходник, даже если отверстие вытяжки меньше, чем вентиляционная труба.

Установите новый колпак на водонагреватель и закрепите его винтами для листового металла. Обратитесь к руководству по установке, чтобы узнать рекомендуемый диаметр вентиляционной трубы для вашего нового обогревателя. Если рекомендуемый диаметр вентиляционной трубы больше диаметра отверстия вентиляционного колпака, не устанавливайте переходник. Отмерьте прямой участок новой оцинкованной вентиляционной трубы, чтобы он поднимался как можно выше, прежде чем устанавливать регулируемое колено (чем выше подъем, тем лучше тяга). На любых горизонтальных участках вентиляционного отверстия убедитесь, что труба наклонена вниз к водонагревателю на 1/4 дюйма на фут трубы. Отогните небольшие отрезки трубы и прикрепите ее винтами непосредственно к вытяжке (Фото 6). Затем продолжайте установку новых секций вентиляционной трубы и подключение к дымоходу. Большинство норм сантехники требуют как минимум три винта для каждого соединения вентиляционной трубы. Советы по вырезанию металлических вентиляционных отверстий можно найти выше по запросу «листовой металл».

Подключить газ

Фото 7: Снова подключить газ

Снова подключить газ. Удерживайте регулирующий клапан, чтобы не повредить его. Затем вкрутите капельницу в тройник.

Фото 8. Определение правильной длины ниппеля

Измерьте расстояние между штуцером и тройником и добавьте 1 дюйм, чтобы определить правильную длину ниппеля.

Фото 9: Проверка на герметичность

Проверка на герметичность путем смазывания каждого соединения мыльной водой. Если вы видите пузыри, затяните или снова соедините соединение.

Нанесите газовый герметик или ленту для трубной резьбы (не используйте стандартную белую тефлоновую ленту) на газовый ниппель и ввинтите его в новый газовый регулирующий клапан. Затяните ниппель с помощью двух трубных ключей (Фото 7). Соберите тройник и капельницу, используя ту же технику с двумя ключами.

Если старый участок трубы под штуцером больше не подходит, необходимо измерить новый ниппель (Фото 8). Убедитесь, что вы собрали и затянули газовый штуцер, прежде чем измерять длину промежуточного ниппеля. Добавьте 3/4 дюйма к 1 дюйму к этому измерению и купите новый ниппель. Когда газовые соединения завершены, включите газ и проверьте на наличие утечек (Фото 9).). Вы можете купить течеискатель в удобной бутылке с распылителем (3 доллара США) или приготовить собственный раствор (одна часть средства для мытья посуды и две части воды).

Откройте водопроводные краны и кран наверху и наполните бак. Оставьте кран открытым, пока не польется вода. Затем отключите его и проверьте новые соединения воды на наличие утечек. Откройте газовый клапан и зажгите запальник, следуя инструкциям производителя. Вас ждет приятный сюрприз с вашим новым водонагревателем — производители покончили со старой пилотной системой «спичного огня». Вместо того, чтобы поджигать пилот спичкой или зажигалкой, вы просто нажимаете кнопку.

Когда горелка зажжется, проверьте ее на «обратную тягу», которая может привести к проникновению в ваш дом смертельно опасного угарного газа. Закройте все двери и окна и включите кухонные и ванные вытяжные вентиляторы. Когда горелка поработает не менее одной минуты, переместите ароматическую палочку вокруг вытяжного колпака. Дым должен подниматься в вентиляционное отверстие. В противном случае выхлоп может попасть в ваш дом. Выключите газ и вызовите профессионального сантехника.

Наконец, установите термостат на безопасную температуру. (Для справки, выполните поиск «температура водонагревателя» выше.) Примерно через два часа у вас будет достаточно горячей воды для заслуженного долгого душа.

Старые газовые клапаны могут протекать

«Смазочные» клапаны, установленные в старых домах, с возрастом имеют тенденцию протекать. Даже если ваш местный код не требует замены, мы рекомендуем вместо этого установить шаровой газовый клапан (10 долларов США). Замена не сложная; Вы просто откручиваете старый клапан и прикручиваете новый. Но вам придется перекрыть главный газовый вентиль, а затем снова зажечь запальные лампочки. Если вы не знаете, как справиться с этими задачами, вызовите профессионального сантехника и рассчитывайте заплатить от 80 до 150 долларов.

Требования местного кода

В домашнем центре вы найдете множество аксессуаров для вашего нового водонагревателя. Некоторые требуются местными нормами; другие просто хорошие идеи. Сантехнические коды различаются, поэтому уточните у местного инспектора.

1. Запорный газовый клапан
Все коды требуют установки газового клапана рядом с водонагревателем. Если у вас клапан со смазкой, см. раздел «Старые газовые клапаны могут протекать» выше.

2. Сейсмостойкие ремни
Эти ремни предотвращают опрокидывание водонагревателя и необходимы в сейсмоопасных районах. 12 долларов за пару.

3. Гибкий газопровод
Гибкий газопровод может выдерживать движения и обычно требуется в сейсмоопасных районах. Их проще соединить, чем стальную трубу, но не везде пускают, так что уточните у инспектора. 15 долларов.

4. Капельница
Любая пыль или песок из газопровода попадает в этот короткий отрезок трубы до того, как они достигают регулирующего клапана водонагревателя. Требуемая длина капельницы варьируется.

5. Запорный клапан
Для всех кодов требуется клапан на линии холодной воды. Хотя это и не требуется нормами, второй клапан на горячей линии упрощает будущую замену водонагревателя. 10 долларов каждый.

6. Гибкие водопроводные линии
Эти гибкие линии выдерживают движение и необходимы в сейсмоопасных зонах. Но вы можете использовать их только потому, что их легко установить. 20 долларов за пару.

7. Переливной поддон
Согласно большинству сантехнических норм требуется наличие поддона и дренажной трубы в местах, где утечка может привести к повреждению. Но установка дренажного поддона — хорошая идея для любого места. 18 долларов.

8. Расширительный бачок
В некоторых кодах требуется расширительный бачок для поглощения давления, создаваемого при расширении нагретой воды. 35 долларов.

9. Продувочная трубка
Клапан T&P сбрасывает давление, а «продувочная трубка» направляет обжигающую горячую воду на пол. Требуемое расстояние между выдувной трубкой и полом обычно не превышает 18 дюймов.

Соединение водонагревателя

Строительные нормы и правила штата Нью-Джерси требуют установки соединительного провода между трубами холодной/горячей воды и газопроводом. Большинство местных норм не требуют соединительных проводов, но они служат определенной цели. По словам экспертов, с которыми мы говорили, соединительные провода могут фактически продлить срок службы водонагревателя, отводя электролиз от анодного стержня и бака — даже на электрических моделях. Поэтому независимо от того, требует ли ваш местный код соединительного провода, вы можете установить его, чтобы продлить срок службы вашего водонагревателя. Этот маленький проект чертовски прост. Это стоит всего около 10 долларов и занимает около 10 минут.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

• 4-in-1 screwdriver
• Adjustable wrench
• Nippers
• Pipe wrench
• Pliers
• Plumbers tape
• Safety glasses
• Slip joint pliers
• Soldering torch
• Tape measure
• Tube cutter

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

• Газостойкий герметик или лента для трубной резьбы
• Припой и флюс

Первоначально опубликовано: 28 ноября 2019 г.

Как установить электрический водонагреватель (10 шагов и готово!)0003

Сделай сам, обладающий базовыми навыками подключения к электрике и сантехнике, может научиться устанавливать электрический водонагреватель — и сделать это — примерно за день.

В конце концов, это неплохо для работы, которую многие считают слишком сложной. Для всех наших читателей, которые любят умеренные задачи, вот основы того, как установить электрический водонагреватель.

Содержание

Как установить электрический водонагреватель за 10 шагов

В следующих трех разделах представлены все основные сведения по замене и установке электрического водонагревателя.

Что вам понадобится

• Трубный ключ и разводной ключ (для соединений или фитингов)
• Садовый шланг (для слива)
• Уровень (для обеспечения горизонтальной плоскости)
• Отвертка
• Ne
• Отвертка
• Ne
• Крепкая спина и надежный друг (для перемещения тяжелых водонагревателей)

Осторожно

Тем не менее, на этой работе вы будете работать с 240-вольтовыми цепями. И это серьезное дело. Мы настоятельно рекомендуем вам вынуть предохранитель или выключить автоматический выключатель перед началом работы.

Цепь на 240 вольт может убить вас, хотя в большинстве случаев это не так. Не рискуйте. Держите руки сухими, наденьте защитные перчатки и обувь с резиновой подошвой.

Базовые инструкции

Шаг 1: Отключите воду и электричество

Прежде чем делать что-либо еще, убедитесь, что вы отключили воду и питание от вашего старого электрического водонагревателя.

Шаг 2: проверка на отсутствие питания

Затем снимите панель доступа к термостату текущего электрического водонагревателя. Обычно он находится за нижней панелью. Отодвиньте любую изоляцию, которая вам мешает, и поднимите (или снимите) пластиковую защиту. Проверьте наличие тока с помощью тестера неона. Вы хотите убедиться, что отключили правильную электрическую цепь (см. шаг 1 выше).

Шаг 3: Отсоедините и пометьте провода

Снимите электрическую крышку сбоку или сверху устройства. Отсоедините провода и пометьте их кусочками скотча, чтобы точно знать, куда их прикрепить на новом устройстве. Ослабьте винт на хомуте кабеля и осторожно вытащите кабель.

Шаг 4: Сливной бак

Слейте воду из водопровода в вашем доме, открыв краны горячей и холодной воды в кране наверху. Также откройте оба крана, расположенные ближе всего к нижней точке системы. Подсоедините садовый шланг к сливному клапану водонагревателя. Откройте вентиль и слейте бак.

Шаг 5: Отсоедините водопроводные линии

Отметьте линии горячей и холодной воды, чтобы не подключать новый электрический водонагреватель наоборот. Если у вас оцинкованная труба, разомкните штуцеры рядом с агрегатом. Если у вас жесткая медь, обрежьте трубу ножовкой или труборезом чуть ниже запорной арматуры.

Сделайте разрезы прямыми, чтобы при установке нового водонагревателя можно было легко подключиться к линиям с помощью новой припаянной трубы или гибких водопроводных линий.

Более того, если у вас есть гибкие линии, отключите их. Затем переместите старый блок с помощью тележки для бытовой техники. Не поднимайте устройство без тележки или сильного помощника.

Шаг 6: Установите новый блок на место

Установите новый электрический водонагреватель на место. Расположите его так, чтобы сделать ваши соединения максимально простыми. Проверьте отвес и уровень. При необходимости используйте шайбу. Если устройство находится в зоне, подверженной сырости, приобретите основание в виде лотка для его защиты.

Шаг 7. Подсоедините водопроводные трубы

После этого установите водопроводные трубы. На самом деле линии подачи могут быть из оцинкованной стальной трубы, жесткой меди или гибких водопроводных соединителей. Кроме того, установите шаровой кран на линии подачи. Затем установите предохранительный клапан и присоедините выпускную трубу.

Шаг 8: Выполните электрические соединения

Затем снимите электрическую крышку с нового водонагревателя и пропустите кабель через зажим. Соедините черный и белый провода с помощью разъемов для проводов и прикрепите провод заземления к винту заземления. Затяните винт на зажиме, чтобы удерживать кабель на месте, аккуратно протолкните провода внутрь и установите на место крышку.

Шаг 9: Установите термостат

Затем установите новый электрический водонагреватель на желаемую температуру. Нажмите кнопку отдыха. Замените пластиковую защиту, изоляцию и панели доступа.

Шаг 10: Включите воду

Наконец, откройте кран подачи воды. Откройте ближайший горячий кран примерно наполовину и дайте системе стечь. Сначала выйдет воздух, потом брызги воды смешанные с воздухом. Наконец, когда вода течет свободно, закройте кран.

Узнайте больше о водонагревателях

Кроме того, вот несколько отличных источников информации и инструкций по всем видам водонагревателей:

• Как предотвратить катастрофу с протечкой водонагревателя
• Обычный ремонт водонагревателя
• Как долго служит водонагреватель?
• Стоит ли переводить водонагреватель в режим отпуска?
• Как повторно зажечь контрольную лампочку водонагревателя
• Проточные водонагреватели: плюсы и минусы
• Вам нужен усилитель водонагревателя?
• Должен ли ваш водонагреватель иметь устройство для смягчения воды?

Заключение

В целом, вот десять шагов, которые помогут вам заменить и установить электрический водонагреватель примерно за один день.
