Воздушный автоматический выключатель: Что такое воздушный автоматический выключатель?

Где,

UAN— старшая модель, ток короткого замыкания от 85 до 150 кА; На складе только позиции UAN.

32 Номинальный ток 3200A

B-эта буква означает габарит воздушного выключателя.

Варианты для серии UAN: Габарит А, габарит В, габарит С, габарит D

Рис 1 Габариты UAN20В

3 — Количество полюсов. (3-3 полюса; 4 -4 полюса) На складе только позиции UAN с 3 полюсами. 4 Полюса- под заказ.

Н-горизонтальный тип

Рис 2. Типы клеммных соединений

М2-моторный привод взвода пружин АС/DC 220В

С2-катушка включения АС/DC 220В

S2-катушка выключения АС/DC 220В

54-реле UPR-LP (50Гц)

(может быть заменено на другое реле с индексом 36, в 36 реле дополнительно будет ModBus и диф. защита)

Р-номинал установленных т/т тока

EL – аксессуары для корзины и выключателей.

В код EL для выкатного типа входит: АВ, AE, AG, AK, AM, AW, AX, B6.

В код EL для фиксированного типа входит: АВ, AG, AM, B6.

Расшифровка.

AB – блокировка кнопок ключем (open/closed)

AE – защитные шторки

AG – фланец дверцы

AK – замыкающий контакт b

AM — блокировка кнопок (open/closed) с помощью замка

AW – защита от ошибочного подключения

AX – крышка дугогасительной камеры

B6 – контакт взвода пружины

Не указывается в обозначении, но входит в базовую комплектацию

1. Ручной сброс реле и контакта сигнализации

(с декабря 2013 будет в базовой комплектации)

До декабря 2013 сброс автоматический

• При срабатывании реле выключателя в следствии перегрузки или короткого замыкания устройство задействует блокировку и механический индикатор, служащий для сброса, выдвигается вперед. -(BR)

• После срабатывания реле выключателя устройство задействует блокировку механизма -(BR) и срабатывают два контакта (2a), которые контролируют работу реле

выключателя. Контакты на выходе реле защиты указывают на отключение выключателя в результате срабатывания расцепителя. Механический индикатор выдвигается в верхней части выключателя. -(BA)

• Для добавления устройства в конструкцию выключателя при заказе укажите в его коде: BR/BA

2. Счетчик коммутационных циклов

• Отображает общее число включений/выключений автоматического выключателя.

• Данный компонент не требует отдельного заказа и входит в комплект поставки выключателей UAN/UAS

• Заказной код: UANS AD (Отдельный заказ) Не указывается в обозначении, но входит в базовую комплектацию

3. Устройство извлечения/вкатывания выключателя с блокировкой положения

• Устройство для извлечения/вкатывания устанавливается на выключателе и входит в стандартный комплект поставки.

• Устройство для извлечения/вкатывани состоит из кнопки снятия блокировки положения, индикатора положения, блокировки положения и рукоятки.

• Блокировка положения является защитным устройством, которое блокирует выключатель в положениях ПОДКЛЮЧЕН/ ТЕСТ/ИЗОЛИРОВАН.

• Данное устройство входит в комплект поставки выключателя. Навесной замок не входит в комплект. Размер замка: Ø5-Ø8

• Заказной код: UANS DR (Отдельный заказ)

4. Рукоятка для извлечения/вкатывания

• Рукоятка для извлечения/вкатывания входит в комплект поставки выключателя и крепится сбоку его корзины.

• Заказной код: UANS L или UANS U

Рис 3 Паспортная табличка с расшифровкой обозначений

Зачем вам нужен воздушный выключатель для вашего оборудования

Содержание

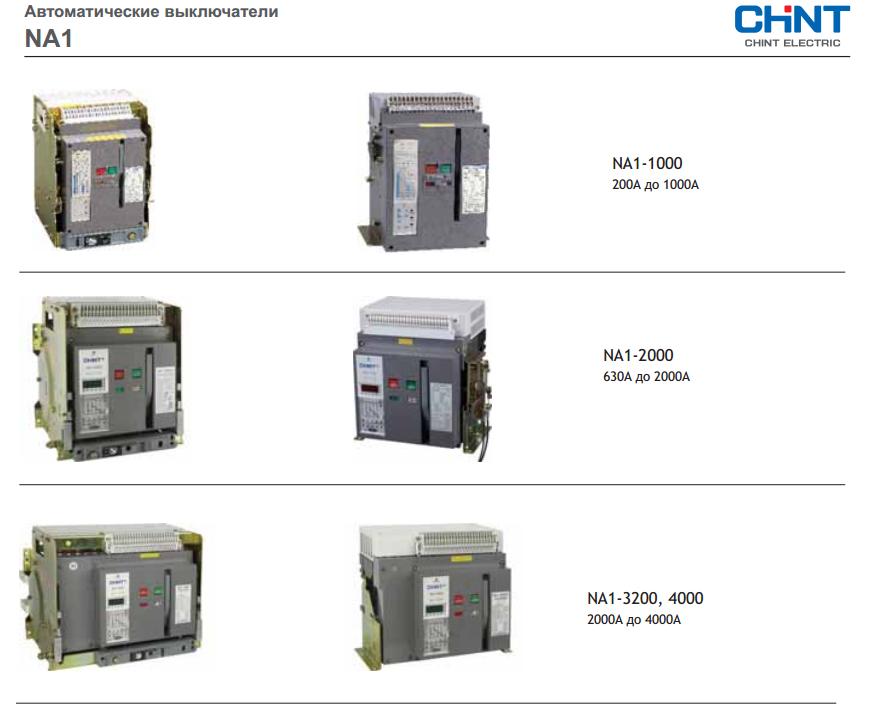

Воздушный автоматический выключатель — это электрическое устройство, защищающее ваше оборудование. Он обеспечивает защиту от короткого замыкания и перегрузки по току для электрических цепей от 800 до 10 000 ампер. Одной из лучших марок воздушных автоматических выключателей является CHINT   , которая обеспечивает эффективные автоматические выключатели, которые могут включать, отключать и проводить высокий номинальный ток в цепи. Он также защищает оборудование при перегрузке по мощности, коротких замыканиях или даже при пониженном напряжении.

Что такое воздушный выключатель?

Воздушный автоматический выключатель , работающий по принципу , немного отличается от других типов автоматических выключателей. Основная функция любого автоматического выключателя заключается в остановке восстановительного искрения при размыкании контактов, препятствующем восстановлению напряжения в системе.

Это также то, что воздушный выключатель будет делать то же самое, но он работает по-другому. Воздушный автоматический выключатель работает, когда его контакты находятся на открытом воздухе. Они в основном используются для прерывания низкого напряжения, и они становятся все более популярными и заменяют масляные выключатели высокого напряжения.

Воздушный автоматический выключатель включает устройства, которые могут включать, проводить и отключать ток при нормальных условиях цепи. Это также помогает отключить ток при определенных нештатных состояниях цепи. Основное назначение – распределение электроэнергии и защита линий и электросетевого оборудования при перегрузках, коротких замыканиях и пониженном напряжении.

Где используются воздушные автоматические выключатели?

Воздушные автоматические выключатели в основном используются для управления электростанциями и промышленными предприятиями. Причина в том, что они хорошо контролируют низковольтное оборудование . Поэтому они могут обеспечить защиту промышленных установок, конденсаторов, электрических машин и генераторов.

Эти автоматические выключатели в большинстве случаев используются в местах с высокой вероятностью возникновения пожара или взрыва. Существует три различных типа воздушных автоматических выключателей. Это воздушный автоматический выключатель основного типа, воздушный автоматический выключатель магнитного типа и автоматический выключатель с воздушным желобом.

Плоский тормоз, тип

Воздушный автоматический выключатель с простым разрывом — это простейшая форма автоматического выключателя. Устройство имеет два рупора с дуговым выключателем, проходящим от одного наконечника к другому.

Магнитный обдув

Воздушные выключатели магнитного типа используются при напряжении до 11 кВ. Он использует удлинение дуги для получения магнитных полей, обеспечиваемых током, всякий раз, когда есть дуговая катушка.

Автоматический выключатель воздушного выключателя воздуховода

Этот тип воздушного выключателя имеет главные контакты из меди и проводит ток во включенном состоянии. Одним из примечательных факторов автоматических выключателей с воздушным желобом является низкое контактное сопротивление и серебряное покрытие. Кроме того, он имеет прочный дугогасительный контакт, устойчив к нагреву и изготовлен из медного сплава.

Как работает воздушный выключатель

Вы можете управлять воздушным автоматическим выключателем вручную или с помощью электрического преобразования. Что происходит, так это то, что свободное опрокидывание воздушного автоматического выключателя блокирует главный контакт в замкнутом положении, когда главный контакт находится в замкнутом состоянии.

Главная цепь соединена с катушкой расцепителя максимального тока и термоэлементом расцепителя. Нынешние воздушные триммеры имеют единую алюминиевую пластину из материала навесной стены; с высокой пластиной из алюминиевого сплава. Катушка устройства, являющегося расцепителем пониженного напряжения, подключается параллельно источнику питания.

Изолирующая пластина затем монтируется с левой и правой боковыми панелями, а также с мгновенным расцепителем максимального тока. Верхняя часть этого устройства оборудована системой гашения дуги. Механизм управления устанавливается непосредственно сбоку или спереди и имеет кнопку ручного отключения.

В чем разница между VCB и ACB?

VCB или вакуумный автоматический выключатель немного отличается от ACB или воздушного автоматического выключателя по нескольким параметрам. Вакуумный выключатель представляет собой устройство, в котором гашение дуги происходит в вакуумной среде. Включение и замыкание токоведущих контактов и связанное с этим гашение дуги происходит в вакууме.

VCB в основном используется для большинства приложений со стандартным напряжением, поскольку более высокое напряжение использует высокие технологии, не связанные с вакуумом. Отключение токоведущих контактов и связанные с этим прерывания дуги происходят в вакууме, называемом вакуумным прерывателем. Принцип работы автоматического выключателя зависит от материала, из которого изготовлены токоведущие контакторы .

Таким образом, основное различие между VCB и ACB заключается в среде, в которой они работают, поскольку VCB работает в вакууме. Наиболее важной особенностью вакуумного выключателя является то, что он может очень быстро отключиться, как только в вакууме образуется дуга. Это потому, что вакуум имеет двойную силу. Вот другие причины, по которым автоматический выключатель VCB является лучшим выбором:

• Известно, что автоматический выключатель служит долго
• С вакуумным автоматическим выключателем вы можете избежать взрыва, характерного для других типов автоматических выключателей. Это повышает безопасность человека, работающего с системой.
• С вакуумным автоматическим выключателем пожароопасность исключена
• Вакуумный автоматический выключатель срабатывает очень быстро, что исключает возникновение каких-либо опасностей
• Еще одним преимуществом выключателя VCB является то, что он почти не требует технического обслуживания
• Вакуумный контур

Выключатели также не имеют выброса газа в атмосферу и не издают шума

Однако известно, что воздушный выключатель имеет гораздо больше преимуществ, чем вакуумный выключатель, а также очень быстро размыкается при обнаружении проблем.

Заключение

Воздушный автоматический выключатель представляет собой особый тип защитного устройства, которое немедленно размыкает силовую цепь, как только обнаруживает возможность высокого тока. Он также используется на всех типах растений как для первичного, так и для вторичного распределения.

Кроме того, это один из автоматических выключателей, который может работать как в ручном, так и в автоматическом режиме и обладает высокой электродинамикой, позволяющей выдерживать как ток перегрузки, так и ток короткого замыкания. Поскольку воздушный автоматический выключатель имеет открытую конструкцию, его легко обслуживать. Тем не менее, всегда полезно доверить обслуживание автоматического выключателя профессионалу.

Рекомендуем к прочтению

【АКБ 】| Все, что вам нужно знать о воздушном автоматическом выключателе
