ВРУ 200А с АВР, 2 ввода, 2 секции распределения (6х125А, 8х63А, 6х16А)
Вводно-распределительное устройство ВРУ 200А c АВР (ВРУ-Б-(200+200)-03-12).
Шкаф ВРУ-Б-(200+200)-03-12 напольного исполнения, с коммерческим учетом электроэнергии на вводах. Предназначен для ввода и распределения питания силового оборудования 1-й категории электроприемников — перерыв в электроснабжении может повлечь за собой опасность для жизни людей, значительный ущерб предприятию, массовый брак продукции, расстройство сложного технологического процесса и т.д. Перерыв в питании допускается на время включения резервного источника питания.
Оба ввода являются рабочими, каждая секция распределения питается от своего ввода. При нарушении питания на одном из вводов, происходит автоматическое переключение на питание от исправного ввода.
Характеристики:
- Вводные аппараты – выключатели-разъединители Nh50 400А с видимым разрывом.
- Автоматический ввод резерва с контролем напряжения по двум вводам выполнен на базе двух моноблочных АВР 200А серии NZ7, соединенных по схеме крест на крест (2-в-2).
- Секции распределения выполнены на автоматических выключателях в литом корпусе NM1 и/или модульного типа NB1-63/DZ158. Максимальное количество отходящих автоматов 3Р на одну секцию — 20 шт:
- NXB-125C 3P 125A 10kA х-ка C — 6 шт.
- NXB-63C 3P 16A 6kA х-ка C — 6 шт.
- NXB-63C 3P 63A 6kA х-ка C — 8 шт.
- Габариты 2100х2400х600 мм.
Настройки АВР:
- Нижняя граница напряжения от 160В
- Верхняя граница напряжения до 290В
- Задержка времени перехода на резервный ввод от 0с до 180с. Предотвращает ложные срабатывания АВР при кратковременных просадках напряжения в сети.
Схема ВРУ-Б-(200+200)-03-12:
Преимущества работы с нами:
В короткий срок рассчитаем вам точную смету по проекту, объясним нюансы изготовления и предложим наиболее подходящие конструктивные решения.
Поможем составить описательную часть проекта. Впоследствии изготовим конечному заказчику рассчитанные НКУ на нашем производственном предприятии в сжатые сроки. Действует программа стимулирования.
Поставим необходимые электромонтажные изделия, а также изготовим шкафы и щиты для энергоснабжения объекта точно в срок. Обеспечим отсутствие проблем с монтажом, подключением, сдачей в эксплуатацию и последующими проверками. Отлаженная логистика нашими силами и за наш счет.
Поставим продукцию в соответствии с требованиями службы эксплуатации точно в срок и по минимальной цене.
Обеспечим быстрое согласование заявки с вашим энергетиком.
С удовольствием участвуем во внутренних тендерах предприятий среди поставщиков для предложения наиболее правильного технического решения и оптимальной стоимости.
Отлаженная логистика нашими силами и за наш счет.
Изготовим для вас надежное изделие, которое полностью решит требуемую технологическую задачу, либо поставим необходимые комплектующие для самостоятельной сборки.
Обеспечим отсутствие проблем с монтажом, подключением, сдачей в эксплуатацию и последующими проверками. Вы получите безаварийную и постоянную работу участка электроснабжения без простоев и потерь от недопроизводства.
Мы являемся официальным дистрибьютором CHINT в России, поэтому все комплектующие для сборки шкафов АВР мы получаем по оптовой цене без наценок посредников. Это позволяет нам предложить своим клиентам максимально выгодные условия.
Примеры наших проектов ВРУ:
Производственная площадка
Общая площадь производственных помещений 900 м²: сборочный цех, цех металлообработки, склад комплектующих и готовой продукции. На производстве заняты 56 мастеров и инженеров.
Кабельно-проводниковая продукция и медная шина для производства только ГОСТ.
Металлокорпуса для АВР мы изготавливаем самостоятельно из холоднокатаного листа производства НЛМК. Так мы приводим к единому стандарту все конструкции серийных распределительных шкафов из каталога.
Для производства напольных корпусов мы используем только оцинкованный металл толщиной 2 мм для большей стойкости к коррозии и жесткости каркаса. Для навесных шкафов используем холоднокатаный стальной лист толщиной 1,5 мм.
В цехе металлообработки стоит один координатно-револьверный пробивной пресс Abamet AMPe-750 и два гидравлических листогибочных пресса Abamet AMB-10031.
Сертифицированное качество
На все устройства ввода и распределения электроэнергии даём расширенную гарантию 2 года. Но реальный срок эксплуатации значительно больше — при правильном использовании изделие прослужит вам 25 лет.
У нас есть обязательный сертификат на продукцию собственного производства ТР ТС 004/2011 «О безопасности низковольтного оборудования» и сертификаты менеджмента качества ISO 9001:2005 / DAkkS DIN EN ISO 9001:2015. Поэтому мы так уверены в качестве своей продукции.
Остались вопросы? — Отправьте запрос на [email protected], позвоните по телефону, указанному на сайте или оформите заказ.
Наши менеджеры свяжутся с Вами в кратчайшие сроки и ответят на все интересующие Вас вопросы.
Возникли сложности с выбором распределительного устройства? — обращайтесь, и мы подберем нужный вариант, ответим на вопросы и сориентируем по ценам и срокам.
Характеристики
Артикул: ВРУ-Б-(200+200)-03-12
Производитель: BONPET
тип коммутации АВР: моноблок
исполнение: напольное
количество вводов: 2
комплектующие: CHINT Electric
степень защиты корпуса: IP31
номинальный ток: 200А
Схемы АВР на 2 ввода, 3 ввода с ДГУ (ДЭС)
АВР или автоматический ввод резерва предназначен для выполнения защитной функции в электросети. В случае нарушения электроснабжения на основном вводе питания АВР переключает потребителей на резервный ввод. Осуществляется это благодаря вводным и секционным аппаратам. За алгоритм работы отвечает релейная схема, либо программируемый контроллер.
Автоматический ввод резерва может быть реализован на разных схемах и используемом оборудовании. Некоторые из примеров рассмотрены далее.
Схемы предполагают ввод от двух источников питания.
Схема АВР №1 на 2 ввода выполнена на контакторах с механической блокировкой. В данном случае один из вводов основной, а второй – резервный, напряжение поступает на общую систему шин. Режима работы может быть 2:
- С приоритетом ввода;
- Без приоритета ввода;
Режим работы с приоритетом ввода. При наличии нормального напряжения на обоих вводах нагрузка подключается к приоритетному. В случае если напряжение основного ввода пропадёт – нагрузка переключается ко второму (резервному) вводу. Как только напряжение приоритетного ввода восстановлено – нагрузка переключается обратно на этот ввод.
Режим работы без приоритета ввода. АВР позволяет запитываться потребителям от любого из вводов. При исчезновении напряжения на рабочем вводе, нагрузка переключается на второй ввод.
Данная схема АВР №2 аналогична предыдущей по принципу действия, тоже может иметь приоритет ввода. Переключение по схеме происходит уже не с помощью контакторов, а используются автоматы с моторным приводом (мотор-автоматы). Управляет моторами в данном случае ПЛК (контроллер), в котором задаются параметры работы.
Приведённая выше схема №3 имеет два ввода, секционный аппарат и две раздельные нагрузки. При этом секционный и вводные аппараты – выключатели с моторным приводом.
В случае нормального напряжения на обоих вводах – каждая из нагрузок запитывается от своего ввода. Как только на одном из вводов происходит авария – вводной автомат с мотором отключается и включается секционник, который позволяет питать от второго рабочего ввода отключенную нагрузку.
При восстановлении напряжения на вводе №1 секционный мотор-автомат отключается, и схема работает в нормальном режиме как и было изначально.
То же самое происходит при исчезновении ввода №2.
На схеме №4 два ввода с секционированием на контакторах. Принцип работы как и на предыдущей схеме, за исключением силовых элементов, участвующих в переключении вводов. В данном случае это контакторы.
В схемах, где применяется секционирование, необходимо учитывать такой ток вводных аппаратов, который сможет обеспечить питание нагрузки №1 и нагрузки №2.
Схема №5 заключается в питании нагрузки №1 от ввода №1 и нагрузки №2 от ввода №2 в нормальном режиме. Коммутирующие элементы – автоматические выключатели с мотор-редукторами. На данной схеме, в отличие от предыдущей, каждая нагрузка питается от своего автомата, вне зависимости от ввода.
Один из недостатков схем на мотор-автоматах заключается в том, что при исчезновении напряжения на обоих вводах выключатели остаются в прежнем состоянии (если один из автоматов уже был разомкнут, то замкнутым останется только один из автоматов).
То есть при возобновлении подачи напряжения в начальный момент питание сразу поступает на нагрузку без проверки реле контроля напряжения. Для таких случаев может применяться ИБП. Если используется ИБП, то автоматы защиты, как правило, подбираются с управлением 24В.
Схема №6 на контакторах. 2 ввода на 2 нагрузки.

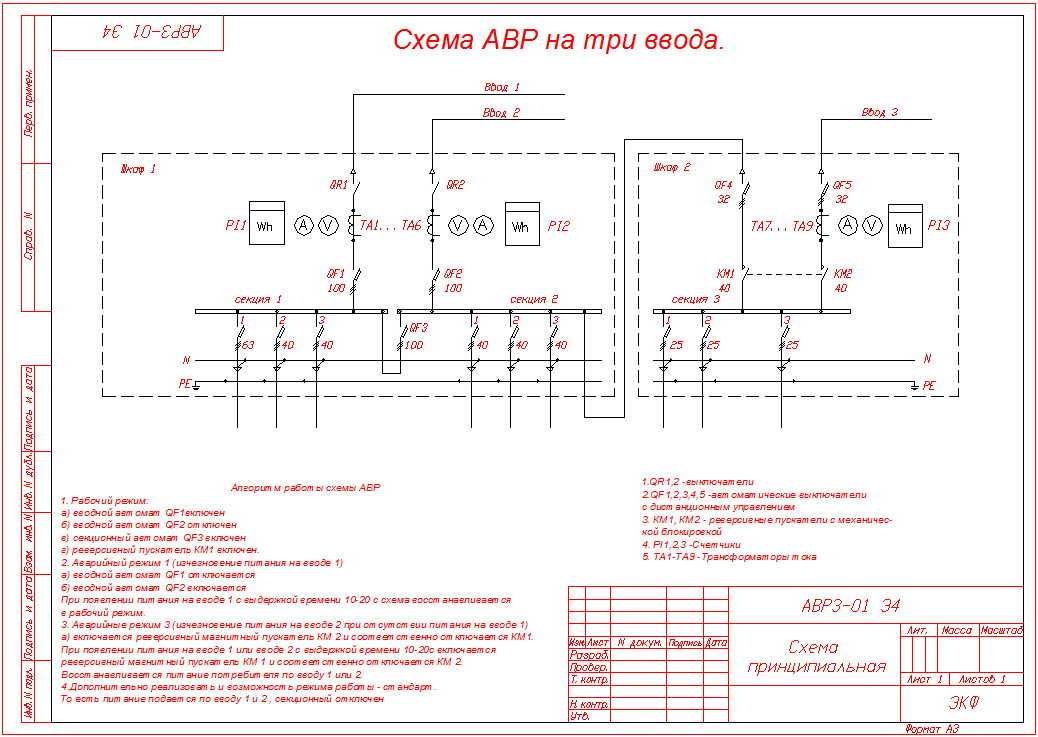

Схема №7 на 3 ввода (2 ввода + ДГУ)
Схема №7а на мотор-автоматах на 3 ввода.
Схема №8 – 2 ввода на 4 отходящие линии.
Схема №9 – релейная схема АВР на контакторах на 2 ввода.
