Вру в электрике: расшифровка, комплектация и функции, особенности эксплуатации вводно-распределительных устройств

Содержание

Что такое ВРУ и для чего оно нужно? — Инженерные технологии Коломна

В электрике и энергетике расшифровка аббревиатуры ВРУ — вводно-распределительное устройство, иногда его еще называют УВР. Без этого элемента электрической цепи не обойтись в электроснабжении жилых домов и общественных зданий. На сегодняшний день ВРУ представляет собой закрытый ящик из стали, в котором находится большое количество аппаратов, используемых для контроля и учета электроэнергии, а также защиты подключаемых потребителей. В этой статье мы расскажем, для чего нужно вводно-распределительное устройство, из чего оно состоит и чем может быть укомплектовано

Назначение и область применения

Главным образом ВРУ служит для приема и последующего распределения электрической энергии. Помимо этого данный элемент предназначен для защиты подключаемых к нему потребителей от перегрузок, коротких замыканий, утечек тока и других аварийных ситуаций. Также следует отметить, что вводно-распределительные устройства применяют для учета израсходованной электроэнергии, а также контроля правильного распределения нагрузки по всей электрической сети. Ну и обязательно следует отметить, что с помощью распределительного устройства, установленного на вводе, могут производиться оперативные включения и отключения оборудования, которое подсоединено к этому участку цепи.

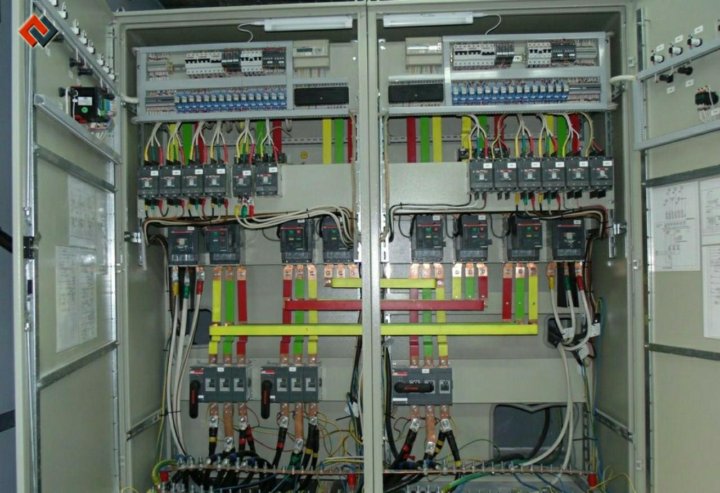

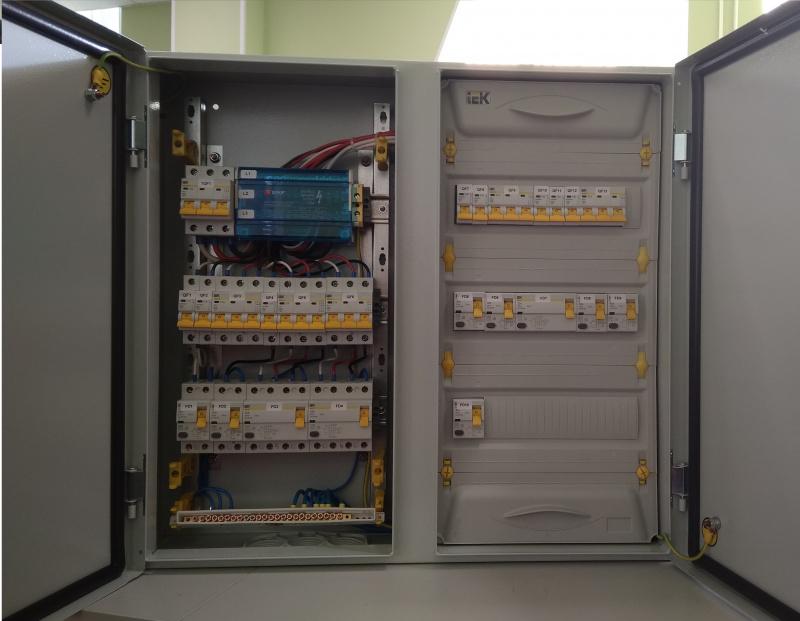

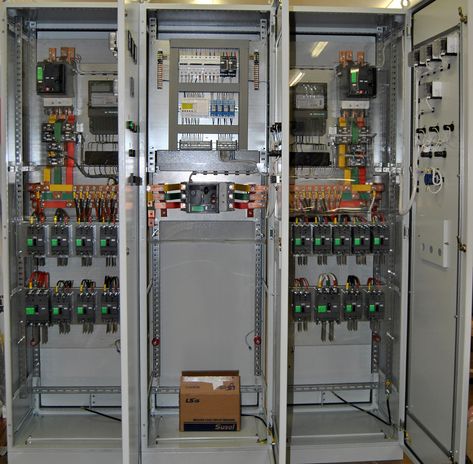

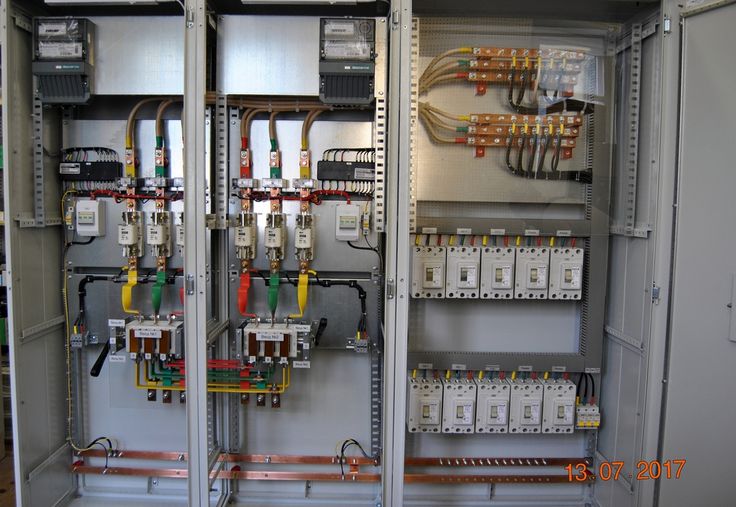

На фото ниже показано, как оно выглядит:

Если говорить вкратце, то основное назначение вводно-распределительного устройства заключается в объединении в одном месте контрольной и защитной аппаратуры, а также приборов, необходимых для измерения и учета электрической энергии. Благодаря этому на объекте можно компактно собрать все аппараты и управлять ими с одного места, защищенного от неблагоприятных погодных условий и других опасностей.

Как мы уже сказали выше, ВРУ применяется не только в административных зданиях и на промышленных предприятиях, но и в жилых домах (частных и многоквартирных). При составлении проекта электроснабжения указывается месторасположение вводно-распределительного устройства, а также характеристики всей аппаратуры, которая будет в нем установлена. Согласно проекту осуществляет сборка ВРУ и дальнейшая опломбировка прибора учета электроэнергии.

В частном доме ВРУ применяется в том случае, если возникает необходимость распределения нагрузки по нескольким постройкам (баня, хозблок, гараж, летняя кухня и т.д.). В таком случае устанавливается основной ВРУ, после которого необходимо установить индивидуальное распределительное устройство для каждой отдельной постройки.

Комплектация ВРУ

Устройства вводно-распределительные могут быть укомплектованы по разному, в зависимости от пожеланий заказчика и существующих требований. В основном, ВРУ в электрохозяйстве комплектуются защитной автоматикой, прибором учета электрической энергии, измерительной аппаратурой и шинами.

Если подробнее говорить о составляющих ВРУ, они следующие:

Электросчетчик.
Вводной автоматический выключатель и вводное УЗО.
Групповые автоматические выключатели и УЗО (либо дифавтоматы).
Шины (заземления, нулевые, токопроводящие).
Провода и кабели, необходимые для коммутации всей аппаратуры.
Наборные клеммники для коммутации цепей.

Помимо этого, в зависимости от области применения вводно-распределительных устройств, они могут быть оснащены трансформаторами тока, кварцевыми предохранителями, ограничителями напряжения, вольтметрами, амперметрами, разрядниками, средствами защиты и прочими аппаратами. Как уже было сказано, комплектация ВРУ зависит от проекта электроснабжения и индивидуальных предпочтений заказчика.

Виды вводно-распределительных устройств

Последнее, о чем хотелось бы рассказать в этой статье — какие бывают виды ВРУ. Итак, условно мы разделили их на следующие разновидности:

По номинальному току: 100, 250, 400, 630 А.

По типу исполнения: подвесной, напольный.

По назначению: вводные, распределительные, вводно-распределительные.

По месту установки: в помещениях и уличные. Тут важно указать, что степень защиты может быть от IP31 до IP65.

По типу обслуживания: односторонние, двухсторонние.

По количеству вводов: на 1 ввод или на несколько (2, 3, 4).

Важно отметить, что сами распределительные устройства могут быть одно-, двух-, трехпанельными и более (многопанельные). Размеры ящика также зависят от его комплектации и области применения.

Маркировка ВРУ дает понять, какими характеристиками обладает данное устройство. Аббревиатура расшифровывается следующим образом:

Напоследок рекомендуем просмотреть видео, на которых более подробно рассказывается о том, как устроены УВР:

На этом мы и заканчиваем нашу статью. Надеемся, теперь вам стало понятно, для чего служит вводно-распределительное устройство и какие варианты исполнения существуют. Надеемся, предоставленная информация была для вас полезной и интересной!

Источник

Чем различаются ВУ, ВРУ, ГРЩ — ответ в нормативах

05.01.201718. 02.2023 Админ.

Вступление

Перед выяснением, чем различаются ВУ, ВРУ, ГРЩ, вспомним, что обозначают приведенные в заголовке статьи сокращения.

ВУ это аббревиатура вводного устр-ва;
ВРУ это аббревиатура вводно-распределительных устр-в;
ГРЩ это обозначение главного распределительного щита.

Все эти устройства разделяют питающую цепь, идущую от подстанций или ответвлений воздушных линий от распределительных сетей зданий, сооружений, домов и других электроустановок.

При планировании установки вводного устройства нужно учитывать суммарную мощность всех имеющихся потребителей электроэнергии в доме.

Особое внимание уделяется домам с обогревом электрическим котлами. Мощность котла может составить львиную долю энергопотребления всего дома.

Расчет мощности котла проводится по расчету требуемых радиаторов отопления, их теплоотдачи и энергоэффективности. Снизить мощность котла помогут эффективные биметаллические и алюминиевые радиаторы отопления. Цены на них невысокие, в чём вы сами можете убедиться посмотрев радиаторы алюминиевые в Уфе.

ВУ, ВРУ и ГРЩ

Все формулировки данной статьи, берутся и основываются на ПУЭ изд.7, § 7.1.2-7.11.12.

Важно отметить, что ВУ, ВРУ и ГРЩ, относятся к одной группе устройств имеющих одинаковое назначение в электрических цепях, они разделяют питающую электрическую цепь от подстанций, трансформаторов, ответвлений ВЛИ от электрической цепи дома, здания, цеха и т.п.

Вводное устройство на участке установлено на опоре.

Отсюда, второе назначение этих устройств, они разделяют зоны ответственности между обслуживающими организациями питающих электросетей города, поселка, района и потребителем.

Применимо к частному дому, всё, что находится за ВУ, ВРУ и ГРЩ, обслуживается собственником.
Применимо к квартире, зоны распределения ответственности, несколько смещены в сторону конечного потребителя (жильца). ВУ, ВРУ и ГРЩ дома, стоят в щитовом помещении, а зона ответственности жильца начинается после этажного щита, или квартирного щита, если он установлен в квартире.

Чем различаются ВУ, ВРУ, ГРЩ, ответ

Всё вышеперечисленное, относится к ВУ, ВРУ, ГРЩ, как типу электротехнических устройств. А чем они отличаются, ведь не зря были введены эти понятия.

Во вводном устройстве, нет оборудования, которое может разделить питающую цепь на несколько (минимум две) отходящих электрических цепи. Попросту, пришел в ВУ один кабель, один кабель от ВУ ушел. Однако это не мешает выпускать и собирать вводные устройства с приборами учета, устройствами защиты от импульсных перенапряжений.

Важно! Обязательным элементом ВУ является электрический размыкатель, позволяющий отсоединить (разделить, отключить) внутреннюю электрическую цепь от питающей цепи.

Выполнить «роль» размыкателя может, рубильник или мощный автомат защиты.

Применительно к частному дому, ВУ может устанавливать на столбе ответвления ВЛИ к дому или на фасаде дома. При использовании ВУ, счетчик учета расхода электроэнергии монтируется отдельно в специальном выносном щите учета (ЩУЭ).

ВУ и счетчики учета нескольких домов на опоре

Во вводно-распределительным устройстве (ВРУ), кроме электрического размыкателя, устанавливаются устройства позволяющие разделить, питающую линию на несколько отходящих внутренних электрических цепей. ВРУ, могут комплектоваться учетами учета, УЗИП и другими устройствами защиты и автоматики.

Выносной ГРЩ заменяет ВРУ дома.

Применительно к электрике частного дома, ВРУ, чаще заменяют ГРЩ (главным распределительным щитом). А в некоторых случаях, ели сам ввод в дом расположен недалеко или непосредственно в щитовой комнате, ГРЩ заменяет и ВУ и ВРУ.

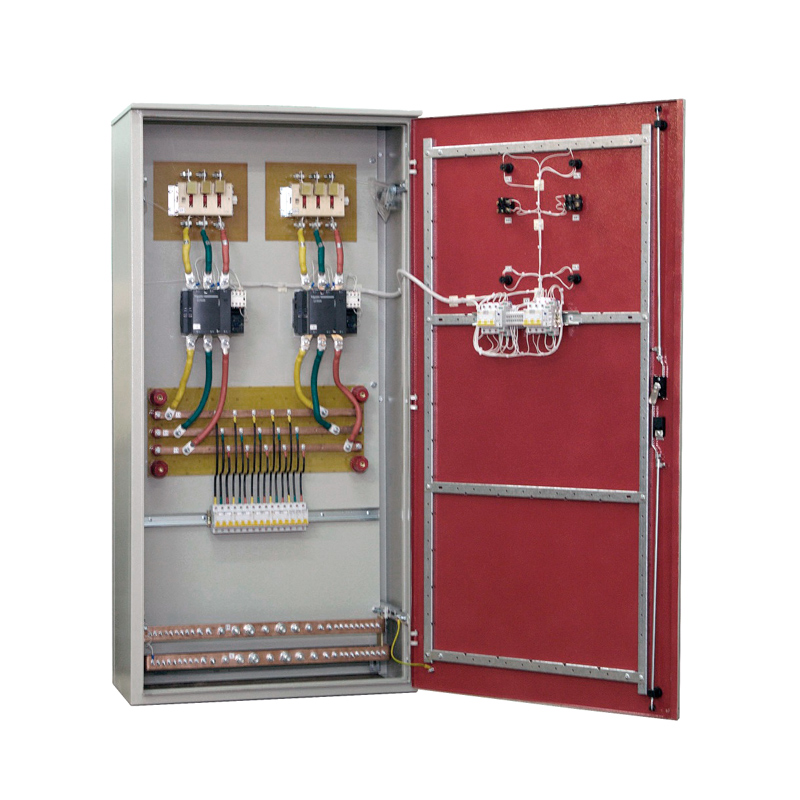

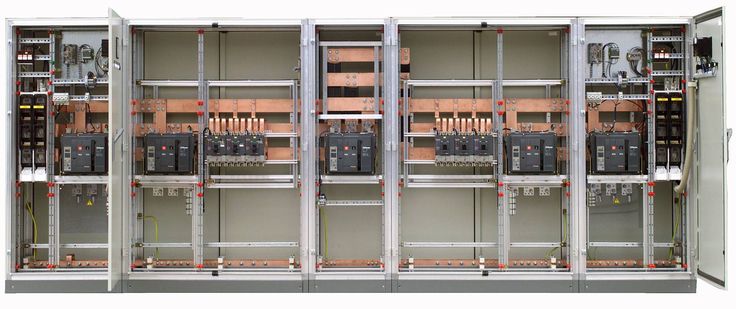

ГРЩ дома в сборке

Примечание: По требованию некоторых контролирующих организаций, счетчики учета выносятся отдельно на опору ВЛИ или фасад дома. Установив счетчик учета в запирающемся щитке с высоким IP защиты, собственник максимально минимизирует общение с надзорными специалистами, энергосбытовой организации.

©Ehto.ru

Статьи по теме

Записи не найдены

Электрощитоквводный автомат, ВР, ВРУ, ГРЩ, щит электрический в квартире доме, электрощит квартирыЛиния

и проводка под нагрузкой: в чем разница?

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 26.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

В электротехнике термины «линия» и «нагрузка» — это сокращенные слова, которые относятся к проводам, передающим питание от источника к устройству (линии), по сравнению с проводами, передающими питание к другим устройствам дальше по цепи ( нагрузка). Ряд других более разговорных терминов также используется для описания того же самого предмета, например, 9.0027 входящий против исходящий проводов или восходящий против нисходящий .

Нажмите «Воспроизвести», чтобы узнать, что означают «Линия» и «Загрузка»

Эти термины используются в контексте одного устройства и электрической коробки, поэтому провода, подающие питание в коробку, описываются как

проводов линии , восходящих проводов или входящих проводов , , в то время как провода, идущие к другим устройствам, описываются как нагрузка, нисходящая, или отходящая провода. И эти термины относятся к расположению устройства в цепи, поскольку провод нагрузки для одной розетки становится проводом линии для следующей розетки ниже по цепи в цепи.

Термины «линия» и «нагрузка» имеют ряд применений в различных местах электрической системы.

В чем разница между линейной и нагрузочной проводкой?

Входящий поток от коммунальной компании поступает в линия стороны электросчетчика. Он выходит из счетчика со стороны нагрузки , а затем подается на сторону линии разъединительной или электрической сервисной панели.

Сервисная панель также имеет подключение к линии и нагрузке: линия питает главный выключатель в панели, в то время как отдельные выключатели ответвлений можно рассматривать как нагрузку по отношению к основному выключателю.

Цепи

Розетки (розетки), выключатели, светильники и другие электрические устройства обычно подключаются по несколько штук в одной цепи. С первым устройством 9Линия 0027 — это провод, идущий от сервисной панели к устройству, а нагрузка — это провод, идущий от первого устройства ко второму устройству ниже по цепи. На втором устройстве линия является источником питания, поступающим от первого устройства; нагрузка — это провод, идущий к третьему устройству в цепи, и так далее.

То же значение может относиться и к самому устройству. Сторона линии розетки — это место, где вы подключаете входящее питание от источника. 9Сторона нагрузки 0027 — это место, где питание покидает устройство (или электрическую коробку) и проходит по цепи.

Розетки GFCI

Линия и нагрузка имеют особое значение при подключении розеток прерывателя цепи замыкания на землю (GFCI). GFCI имеют две пары винтовых клемм для подключения проводов: одна пара помечена как LINE, а другая помечена как LOAD. Подключение к линейным клеммам приводит только к тому, что розетка обеспечивает защиту GFCI только для этой розетки. Подключение для линии и клеммы нагрузки (с использованием двух электрических кабелей или двух наборов косичек) обеспечивает защиту GFCI для этой розетки, а также для других стандартных розеток, расположенных ниже по потоку в той же цепи.

Другие значения слов «линия» и «нагрузка»

При подключении низковольтных цепей, таких как дверные звонки или ландшафтное освещение, «линия» относится к частям цепи, которые находятся под полным бытовым напряжением (обычно 120 вольт), чтобы отличить их от низковольтной проводки и устройств, которые используются после понижения напряжения на трансформаторе.

«Нагрузка» также является общим термином для описания потребности в электроэнергии или потребляемой мощности, которую устройство или прибор помещает в цепь. Например, в цепи освещения вы можете сложить максимальную мощность всех осветительных приборов в цепи, чтобы рассчитать «общую нагрузку» или максимальную потенциальную потребляемую мощность всех ламп.
