Втулочные наконечники ншви: КВТ НШВИ 10–12 — Наконечник штыревой втулочный изолированный, одинарный «КВТ»

КВТ НШВИ 1.5–8 — Наконечник штыревой втулочный изолированный, одинарный «КВТ»

• Технические характеристики
• Размерные характеристики
• Логистические свойства
• Потребительская упаковка
• Промежуточная упаковка
• Транспортная упаковка

Тип коннектора	наконечник втулочный
Особенности конструкции	Easy Entry
Рабочее напряжение, до (кВ)	0.69
Материал жилы	медь
Сечение жилы, мм²	1.5
Класс гибкости жилы	3456
Покрытие контактной части	гальваническое лужение
Длина контактной части, мм	8
Материал контактной части	медь
Наличие изоляции
Материал изоляции	Полипропилен
Цветовой стандарт изоляции	DIN 46228
Цвет изоляции	черный
Температурная стойкость изоляции, ˚С	105
Технология монтажа	опрессовка

размер	L	L₁	l	D	d	d₁
значение (мм)	14. 3	8	11	3.6	2	1.6

Единица измерения	шт
Вес нетто единицы товара, кг	0.0001
Длина единицы товара (см)	14
Ширина единицы товара (см)	5
Высота единицы товара (см)	5

Количество в потребительской упаковке	100
Тип потребительской упаковки	п/э пакет zip-lock
Штрих-код EAN-13 потребительской упаковки
Длина потребительской упаковки, см	13
Ширина потребительской упаковки, см	8
Высота потребительской упаковки, см	2
Вес брутто потребительской упаковки, кг	0.01

Количество в промежуточной упаковке	500
Тип промежуточной упаковки	п/э пакет zip-lock
Штрих-код EAN-13 промежуточной упаковки
Длина промежуточной упаковки, см	17
Ширина промежуточной упаковки, см	15
Высота промежуточной упаковки, см	2
Вес брутто промежуточной упаковки, кг	0. 06
Объём промежуточной упаковки, куб.м	0.00051

Количество в транспортной упаковке	40000
Тип транспортной упаковки	картонная коробка
Штрих-код ITF-14 транспортной упаковки
Длина транспортной упаковки, см	41
Ширина транспортной упаковки, см	32
Высота транспортной упаковки, см	21
Вес брутто транспортной упаковки, кг	6.5
Объём транспортной упаковки, куб.м	0.027552

Втулочные наконечники «КВТ» и «GLW»

• товарные позиции
• для монтажа
• видеообзоры
• FAQ
• фильтр

тип:НШВИ

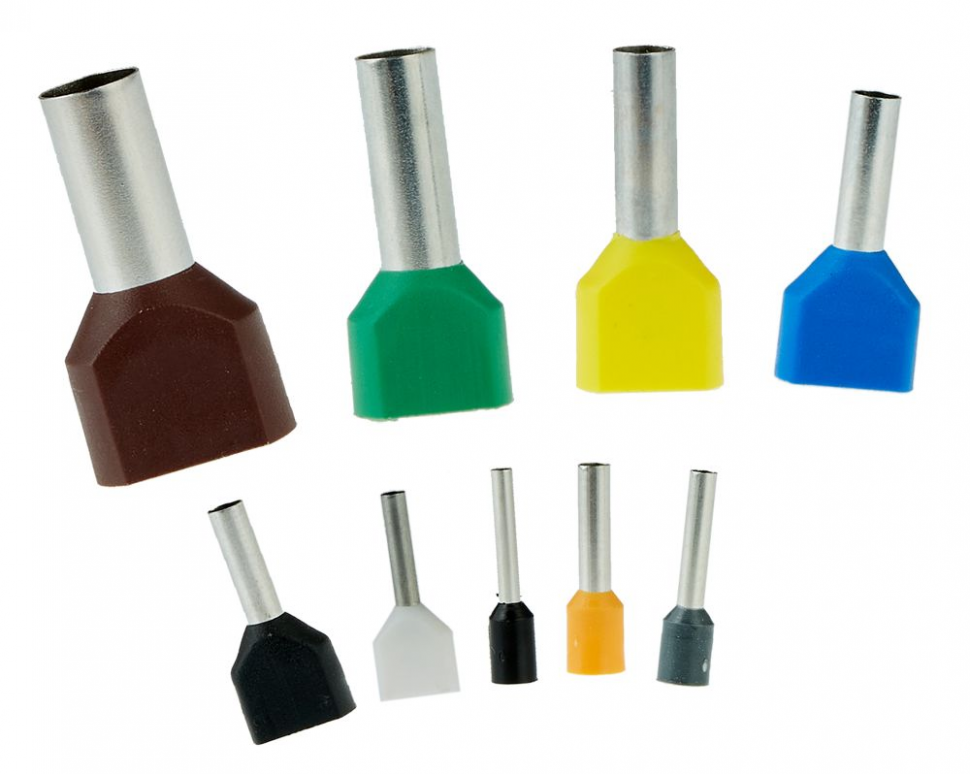

Наконечники штыревые втулочные изолированные

тип:НШВИ(2)

Наконечники штыревые втулочные изолированные двойные

тип:НШВ

Наконечники штыревые втулочные

модель:Набор НШВИ №1

Набор втулочных наконечников в круглой коробке

модель:Набор НШВИ №2

Набор втулочных наконечников в круглой коробке

модель:Набор НШВИ №3

Набор втулочных наконечников в круглой коробке

модель:Набор НШВИ №4

Набор втулочных наконечников в круглой коробке

модель:Набор НШВИ №5

Набор втулочных наконечников в прямоугольной коробке

модель:Набор НШВИ №8

Набор втулочных наконечников в прямоугольной коробке

Новинка

модель:Набор НШВИ №10

Набор втулочных наконечников в прямоугольной коробке

Новинка

модель:Набор НШВИ М-2850-0

Набор втулочных наконечников в метал. кейсе без инструмента

модель:Набор НШВИ М-2850-1

Набор втулочных наконечников в метал. кейсе с 1 инструментом

модель:Набор НШВИ М-3450-0

Набор втулочных наконечников в метал. кейсе без инструмента

модель:Набор НШВИ М-3450-1

Набор втулочных наконечников в метал. кейсе с 1 инструментом

модель:Набор НШВИ М-3450-2

Набор втулочных наконечников в метал. кейсе с 2 инструментами

модель:Набор НШВИ К-775-1

Набор втулочных наконечников с 1 инструментом

модель:Набор НШВИ К-1200-1

Набор втулочных наконечников с 1 инструментом

тип:НШВИ (GLW)

Наконечники штыревые втулочные изолированные. GLW, Германия

тип:НШВИ(2) (GLW)

Наконечники штыревые втулочные изолированные двойные. GLW, Германия

тип:НШВИ в ленте (GLW)

Наконечники штыревые втулочные изолированные в ленте. GLW, Германия

Cопутствующие товары для монтажа:

(матрицы НМ-300 НШВИ)

(CTA-02)

(CTA-12)

(CTK-02)

(CTK-03)

(CTK-06)

(CTK-12)

(набор CTF)

(набор CTB)

(ПКВк-16)

(ПКВк-10)

(ПКВк-16у)

(ПКВк-16т)

(ПКВ-16)

(ПКВ-50)

(ПКВ-95)

Видео

Пресс-клещи ПКВк

Наборы втулочных наконечников КВТ

Матрицы для опрессовки втулочных наконечников

Серия матриц для опрессовки НМ-300

Пресс-клещи ПКВ-50, ПКВ-95

Пресс-клещи ПКВш-6

Вопросы и ответы по теме

Тип коннектора

наконечник втулочный

Особенности конструкции

Easy Entry

Рабочее напряжение, до (кВ)

Материал жилы

Сечение жилы, мм²

0. 50.250.340.751.01.52.54610162535507095120150

Класс гибкости жилы

Материал контактной части

Покрытие контактной части

гальваническое лужение

Наличие изоляции

Материал изоляции

полипропилен

Цвет изоляции

белыйбирюзовыйголубойжелтыйкрасныйсерыйсинийчерный

Технология монтажа

опрессовка

Результаты применения фильтра характеристик

Принимаем предложения и заявки по реализации планов импортозамещения, а также по вопросам сотрудничества

тел. в Калуге +7(4842) 92-63-86 доб.107
email: [email protected]
При обращении, просьба обязательно указывайте ИНН вашей компании

КБТ Втулки концевые изолированные НШВИ (КВТ)

• Основные параметры
• Обзор видео
• Смотреть еще

имя	изображение	л	л₁	л	Д	д	д₁
НШВИ 0,25–8		12,5	8	10	1,7	1,05	0,75
НШВИ 0,34–8		12,5	8	10	1,7	1,1	0,8
НШВИ 0,5–8		14	8	11	2,6	1,4	1
НШВИ 0,75–8		14,3	8	11	2,7	1,5	1,2
НШВИ 0,75–12		18,3	12	15	2,7	1,5	1,2
НШВИ 1. 0–8		14,3	8	11	3	1,8	1,4
НШВИ 1.0–12		18,3	12	15	3	1,8	1,4
НШВИ 1,5–8		14,3	8	11	3,6	2	1,6
НШВИ 1,5–12		18,3	12	15	3,6	2	1,6
НШВИ 1,5–18		24,3	18	21	3,6	2	1,6
НШВИ 2,5–8		15,4	8	11	4,3	2,6	2,3
НШВИ 2,5–12		19,4	12	15	4,3	2,6	2,3
НШВИ 2,5–18		25,4	18	21	4,3	2,6	2,3
НШВИ 4. 0–9		17,4	9	12	4,7	3,2	2,8
НШВИ 4.0–12		20,4	12	15	4,7	3,2	2,8
НШВИ 4.0–18		26	18	21	4,7	3,2	2,8
НШВИ 6.0–12		20,5	12	15	5,9	3,9	3,5
НШВИ 6.0–18		26,3	18	21	5,9	3,9	3,5
НШВИ 10–12		20,8	12	15	7,3	4,9	4,5
НШВИ 16–12		22	12	15	8,6	6,2	5,8
НШВИ 25–16		28	16	19	10,8	7,9	7,5
НШВИ 35–16		30	16	19	11,8	8,7	8,3
НШВИ 50–20		36	20	26	14,8	10,9	10,3
НШВИ 70–20		37	20	26	16,5	14,3	13,5
НШВИ 95–25		44	25	31	20,3	15,3	14,5
НШВИ 120–27		47,5	27	33	20,0	17,5	16,5
НШВИ 150–27		52,6	27	33	26	20,6	19,6
