При монтаже электрического оборудования невозможно обойтись без использования кабелей и проводов. Их часто изготавливают из меди, а чуть более редким материалом является алюминий. Чтобы понять, какой кабель именно вам нужен, обратите внимание на отличие кабелей ВВГ.
Распространенность медных проводов и кабелей в первую очередь обусловлена тем, что этот металл обладает очень низкой сопротивляемостью. Еще более привлекательными характеристиками обладает серебро, однако такие кабели и провода стоят заметно дороже, поэтому широкого распространения они не нашли. Провода состоят из цельной жилы либо связанной из множества проволок. От этого напрямую зависит гибкость изделия.
Общепринятой считается определенная маркировка жил по цвету. К примеру, жилы РЕ имеют изоляцию, окрашенную в жёлто-зелёный цвет и так далее. Это позволяет облегчить их идентификацию.
Такие кабели отличаются гибкостью структуры. Для изготовления изоляции для них используется поливинилхлорид. По маркировке можно понять, из какого материала изготовлены жилы в кабеле:
- ВВГ — медные
- АВВГ — алюминиевые.
Как правило, они используются для прокладки внутренней проводки в помещении.
Виды кабелей ВВГ
- КВВГ — расшифровка “Контрольный-Винил-Винил-Голый” используется для передачи низковольтных маломощных сигналов управления в оборудовании и электроустановках. В отличии от ВВГ провод можно эксплуатировать в условиях агрессивной среды.
- ВВГнг — расшифровка “Винил-Винил-Голый-Негорючий” — отличие от обычного кабеля ВВГ заключается в том, что имеет виниловую оболочку и изоляцию, но может прокладываться совместно с другими проводами, так как не распространяет горение. Эксплуатация возможна при ° от -50 до +50 при относительной влажности 98%.
Кабель ВВГнг имеет модификацию ВВГнг-LS, отличие ls — пониженные параметры газо и дымообразования при тлении.

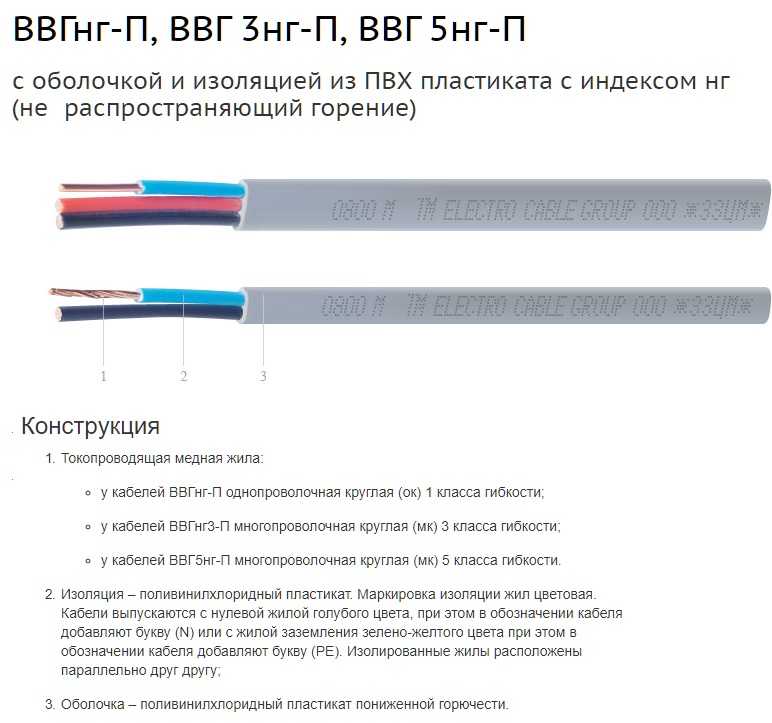

- ВВГпнг отличатся от ВВГнг тем, что имеет плоскую, а не круглую форму, но изоляция кабеля, так же как у ВВГнг, стабильно устойчива к агрессивным средам, прочная и не поддерживает реакции горения.
Отличие кабеля ВВГ от других марок
NYM отличие от ВВГнг
Кабель “NYM” — как правило, предпочтение использования такого кабеля отдается для скрытой проводки в квартире, так как он легче укладывать в подготовленные пазы нежели ВВГ( ВВнг). Невосприимчив к затоплениям, так как имеет дополнительный изоляционный слой из резины. Актуален для прокладки проводки в САНузлах и других помещениях с повышенной влажностью.
Для монтажа проводки на открытых участках лучше использовать провод ВВГнг, так как он более устойчив к ультрафиолетовому излучению.
При пожаре в жилых и других помещениях, где есть реальная угроза жизни и здоровья людей, лучше использовать кабель ВВГнг-ls а не НУМ , так как он практически не выделяет ядовитого дыма.
Немаловажную роль при выборе кабеля играет вопрос цены. НУМ стоит дороже чем ВВГнг примерно на 15%.
Кабель ПВС и ВВГ
ПВС — это медный многожильный провод провод, который характеризуется очень хорошей гибкостью. Однако допустимое напряжение ПВС гораздо ниже чем у кабеля ВВГ. Срок службы кабеля ВВГ превышает срок службы ПВС примерно в 3 раза. При монтаже ПВС необходимо лудить, что можно смело причислить к основным недостаткам ПВС.
Поэтому для монтажа скрытой электропроводки, которая прокладывается на большое количество времени чаще используется кабель ВВГ с негорючей изоляцией.
ПВС или ШВВП чаще используют в бытовой сфере, например, при производстве удлинителей.
Что лучше использовать ППГ или ВВГ
Основные отличия кабелей в том, что ППГ имеет 1000 В напряжение, а ВВГ 660 В. ВВГ не распространяет горение только в одиночной прокладке. В плане безопасности выделения ядовитых веществ ППГ занимает более высокую позицию, так как полимерная защита кабеля совсем не содержит галогена, который при горении выделяет ядовитые для человека вещества. ППГ имеет высокую термостойкость и более долговечен.
Чем отличается кабель ВВГнг от ВВГнг ls: описание и отличия
Прямое назначение силовых кабелей ВВГ с индексами (нг) и (-LS) – распределение энергии любых установок стационарного типа. Как правило, последние работают на:
- Базисном напряжении тока – от 660 В до 1000 В.
- Постоянном напряжении до 1000 Вт.
Обратите внимание! ВВГ – это кабель, имеющий собственную изоляцию и оболочку из поливинилхлоридного пластиката. Различия между вышеупомянутыми кабелями заключаются именно в присвоенных им индексах – нг и LS.
Основные различия между ВВГнг и ВВГнг-LS
Применение:
Кабель ВВГнг используется в прокладке:
- Кабельных трасс в помещениях. Преимущественно в хозяйственных.
- Кабельных лотках.
- Наружных работах.
ВВГнг-LS, напротив, активно используется в жилых помещениях, офисах и местах скопления людей. Наружная прокладка также допустима. Последний кабель, имеющий индекс LS, ввиду своей конструкции и материалов, обладает минимальными показателями выделения дыма и газа, в случае воспламенения его оболочки. ВВГнг – кабель, который препятствует распространению горения, особенно, если, речь идет о групповой прокладке трассы. Возможное локальное горение пучковой прокладки, а оно совсем незначительное, выделит больше дыма и газа, которые могут усложнить эвакуацию людей.
Вот, собственно, и все кардинальное различие в целевом применении рассматриваемых кабелей, а также принципа присвоения им соответствующих индексов.
Сечение жилы
В отличие от ВВГнг-LS, кабель ВВГнг имеет меньшее сечение жилы, исключительно в отношении четырехжильного и пятижильного силовых проводников.
Так, например, четырехжильный ВВГнг-LS имеет сечение 70 мм2, а ВВГнг – 90 мм2. Эти же, но уже пятижильные проводники, имеют следующие сечения – 185 мм2 и 120 мм2, соответственно.
Показатель сопротивляемости постоянному току
Условия прокладки
Монтаж кабеля ВВГнг-LS допускается даже при 25 градусном морозе, тогда как для ВВГнг, допустимой предельной принято считать -15°С. Стоит также отметить, что более низкие температуры требует использования специального оборудования, которое будет производить нагрев кабеля каждые 100 – 150 метров. В противном случае, монтаж – формирование пучковой прокладки, будет не качественным.
Последний снизит коэффициент защищенности от возгорания по вине стороннего источника, если речь идет о кабеле ВВГнг.
Ценовая политика
Конечно, же, цена является основным различием и повод к выбору. Формирование цены зависит от количества и качества используемых материалов. В случае с рассматриваемыми силовыми кабелями, материалы используются качественные, вплоть до трубчатой ПВХ оплетки, но их количество разное. В случае с ВВГнг-LS их больше, да и метод производства сложнее. Эти два фактора и влияют на цену, которая, кстати, выше, приблизительно на 12%, в отношении вышеупомянутого ВВГнг.
ВВГнг(А)-LS
Радиус изгиба
Радиус изгиба при формировании кабельной трассы играет важнейшую роль, как в отношении одножильных, так и многожильных кабелей. Одножильные проводники, при условии пучковой прокладки, могут иметь допустимый радиус изгиба, который будет равняться десяти наружным диаметрам такого одного медного проводника. Для многожильных, допустимый изгиб – 7,5 наружных диаметров также одного проводника, например, ВВГнг-LS.
Вывод
Таким образом, получается, что использование силового медного кабеля ВВГнг-LS является рациональным в тех помещениях, где проживают, работают люди. Кабель ВВГнг, хоть и является противопожарным (не распространяет горения при условии пучковой прокладки), лучше всего использовать в наружной прокладке, а также стационарных установках за пределами зданий даже, если, речь идет о промышленном производстве. Излишнее выделение дыма и газа может стать фатальным, как для человека, так и производимой / складируемой продукции.
Hi-techКомментировать
в чем разница и какой лучше выбрать для проводки
При проектировании внутренней электропроводки жилых и производственных помещений одним из ключевых вопросов является выбор кабельной продукции.
- Конструктивные особенности
- Технические характеристики
- Результаты сравнения
Особенности конструкции
ВВГнг — кабель силовой с медными жилами. Изоляция жил выполнена из поливинилхлоридного пластиката. Изоляционный материал содержит добавки, благодаря которым он не поддерживает горение. Этот проводник выпускается с количеством жил от 2 до 5. Для удобства монтажа изоляция жил имеет цветовую маркировку, которая может быть осуществлена путем полной окраски изоляции жил, либо цветной полосой. Снаружи кабель покрыт оболочкой из того же поливинилхлоридного пластиката, что и изоляция жилы.
Сердечник может иметь однопроволочную или многопроволочную конструкцию. Форма поперечного сечения ядра округлая или сегментированная.
NYM — обозначение аналога российского изделия марки ВВГнг, выпускаемого по немецкому стандарту VDE 0250. Количество жил также варьируется от 2 до 5. Материал изоляции — тот же поливинилхлорид, что и не поддерживает горение. Основным конструктивным отличием данного изделия от российского аналога является наличие дополнительного негорючего уплотнения между изоляцией жилы и наружной оболочкой кабеля.
Технические характеристики
Основные параметры сравниваемых марок кабелей близки, поэтому сравниваются только разные характеристики. Если вас интересуют все характеристики кабеля ВВГнг или NYM, рекомендуем прочитать следующие статьи:
- характеристики NYM
- характеристики ВВГнг
Если говорить об отличительных параметрах ВВГнг, то допустимая температура эксплуатации находится в пределах от -50°С до +50°С.
Срок службы, в соответствии с технической документацией, составляет 30 лет. Проводник не поддерживает горение при групповой прокладке. Рекомендуется для монтажа силовых и осветительных сетей, в которых не требуется герметичность на вводах оборудования. 9Кабель 0003
NYM можно использовать при температуре от -30°С до +40°С. Заявленный производителем срок службы достигает 40 лет. Горение не поддерживается только при одиночной установке. Кабель рекомендуется использовать во взрывоопасных зонах, в электроустановках, требующих полной герметизации вводов в оборудование. Так что лучше выбирать его для работы в таких условиях.
Результаты сравнения
Подводя итоги сравнительного анализа характеристик кабеля, показывающего разницу между ВВГнг и NYM, можно выделить отдельные положительные отличия каждой из этих марок.
NYM Преимущества:
- повышенная пластичность и механическая прочность благодаря наличию специального заполнителя;
- повышенная устойчивость к влаге благодаря дополнительному слою резиновой изоляции;
- более легкая резка и установка;
- сечение в виде правильного круга позволяет легко герметизировать кабельный ввод там, где этого требует характеристика помещения;
- более эстетичный вид;
- более длительный срок эксплуатации.
Преимущества ВВГнг:
- более широкий заявленный диапазон рабочих температур;
- не поддерживает горение при групповой прокладке;
- считается, что оболочка изделия этой марки более устойчива к ультрафиолетовым лучам;
- более низкая цена.
Учитывая характеристики двух популярных марок кабелей, вы можете решить, что лучше в той или иной ситуации.
При выборе проводов для скрытой проводки в квартире следует учитывать, что NYM, благодаря высокой пластичности, легче укладывать в подготовленные канавки. Наличие дополнительного изолирующего слоя резины делает данное изделие невосприимчивым к затоплению. Это обстоятельство определяет, что лучше для внутренней скрытой проводки выбрать именно этот кабель. Особенно это актуально для помещений с повышенной влажностью – ванная, туалет, кухня.
При выборе кабеля для электропроводки в деревянном доме, а также в каркасном доме следует помнить, что при прокладке скрытой электропроводки в стенах из горючего материала монтаж производится в металлические трубы, как показано на фото ниже :
При планировании монтажа открытой электропроводки сравнение характеристик показывает, что для этой цели лучше выбрать ВВГнг, ввиду его большей устойчивости к ультрафиолетовому излучению.
При пожаре в закрытых помещениях лучше себя ведет ВВГнг-лс, не выделяющий ядовитого дыма.
В тех случаях, когда различие технических свойств токопроводящих изделий не играет решающей роли, вопрос «что выбрать?» может быть принято решение в пользу более дешевого продукта. Кабель NYM на 10-15 процентов дороже ВВГнг.
Решая, что лучше: ВВГнг или NYM, следует учитывать еще одно обстоятельство. Кабель NYM, выпускаемый некоторыми российскими компаниями, часто не соответствует требованиям немецкого стандарта. Соответственно заявленные технические характеристики отличаются от реальных параметров. Нередко встречаются отзывы покупателей о такой продукции, содержащие информацию об откровенном браке. Из сказанного следует, что выбор производителя кабельной продукции является одной из важнейших задач, возникающих в процессе ремонта или реконструкции электропроводки. Лучшие производители кабелей были описаны нами в отдельной статье.
Напоследок рекомендуем посмотреть видео, в котором наглядно сравниваются NYM и ВВГнг-LS:
youtube.com/embed/2yPwVbAZ_O0″ allowfullscreen=»allowfullscreen»> Надеемся, что благодаря предоставленной информации вам станет ясно, что лучше выбрать: NYM или ВВГнг для разводки в квартиру и дом, а также в чем разница между двумя марками кабеля. Если у вас остались вопросы, обязательно задавайте их в комментариях!
