Пример выбора трансформатора тока 10 кВ

Теория теорией, а практика совсем другое. В этой статье я поделюсь своим опытом выбора трансформатора тока 10 кВ. Думаю, многие из вас узнают для себя что-то новенькое, т.к. в каталогах данной информации я не встречал, и приходилось общаться с производителями трансформаторов тока.

По трансформаторам тока у меня имеется несколько статьей:

  • Выбор трансформаторов тока для электросчетчика 0,4кВ.
  • Программа для проверки трансформаторов тока 0,4кВ.
  • Класс точности — важнейшая характеристика трансформатора тока.
  • Проверка трансформатора тока высокого напряжения.

Эта статья далась мне очень тяжело. Я ее несколько раз переписывал, находил ошибки перед самой публикацией, даже были мысли не публиковать на блоге. Но, все-таки решил написать про особенности ТТ с разными коэффициентами трансформации, поскольку найти что-нибудь по этой теме очень трудно.

В одном из последних проектов мне нужно было запроектировать трансформаторную подстанцию на 160 кВА и подвести к ней питающую линию 10 кВ.

В ячейке КРУ на РП 10 кВ нужно было выбрать трансформаторы тока.

Изначально я думал, что коммерческий учет будет все-таки на стороне 0,4 кВ, но в энергосбыте сказали, что граница разграничения ответственности будет по линии 10 кВ. В связи с этим, трансформаторы тока следует выбирать как для коммерческого учета.

Основная сложность заключается в том,  что при такой мощности силового трансформатора ток в линии очень маленький, всего около 10 А.

Если следовать требованиям  ПУЭ, то для учета нужно ставить ТТ с обмоткой 20/5:

1.5.17. Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40 % номинального тока счетчика, а при минимальной рабочей нагрузке — не менее 5 %.

Сперва у меня был заложен трехобмоточный ТОЛ с обмотками 400/5, т. к. на другие ячейки поставлялись ТТ с такими обмотками. Как оказалось, обмотки ТТ могут иметь разные коэффициенты трансформации. В каталогах об этом не пишут.

Я запросил информацию у нескольких производителей и торгашей по поводу возможных коэффициентов трансформации у ТТ. Большинство ответило, что соотношение обмоток защитная/измерительная  должно быть 2. Т.е. если защитная обмотка 400А, то измерительная – 200А.

Затем я узнал, кто будет поставлять ТТ в мое КРУ. Им оказался ООО «Невский трансформаторный завод «Волхов». Связался с заводом, предоставил свои исходные данные и мне предложили несколько вариантов:

Один из вариантов: ТОЛ-НТЗ-11-11А-0,5SFs10/0,5Fs10/10Р10-10/10/15-75/5-300/5-300/5 31,5кА УХЛ2.

Пример условного обозначения опорного трансформатора тока

Соотношение обмоток – 300/75=4.

Данный трансформатор не совсем удовлетворяет моим требованиям. Тем не менее, мне его согласовали.

Иногда надо уметь признавать свои ошибки. В программу по расчету ТТ высокого напряжения я ввел неправильные исходные данные: вместо кратности токов термической и электродинамеческой стойкости я записал токи. В итоге мой расчет завысил характеристики ТТ.

Сейчас в программу расчета ТТ высокого напряжения внесены изменения.

Здесь еще следует понимать, что у всех обмоток трансформатора тока будет одинаковая термическая и электродинамическая стойкость и чем меньше номинальный ток обмотки, тем меньше данные показатели.

Из руководства по эксплуатации трансформатора тока ТОЛ НТЗ:

Номинальный первичный ток, АОдносекундный ток термической стойкости, кА Ток электродинамической стойкости, кА
50,5…11,25…2,5
101…22,5…5
151,6…3,24…8
202…85…20
303…127,5…30
404…1610…40
505…2012,5…50
75,808…31,518,8… 78,8
10010…4025…100
15016…4037,5…100
20020…4050…100
30031,5…4078,8…100
400-150040100

Выбранный ТТ я проверял на термическую и электродинамическую стойкость при помощи своей программы, однако, достаточно было бы взять ТТ и с более низкими значениями термической и электродинамической стойкости:

Расчет ТТ 75/5

Теоретически с такими характеристиками может быть выполнена обмотка 20/5. Буду очень признателен, если вдруг увидите ошибки в данном расчете.

Кстати, в ПУЭ имеется еще очень интересная особенность: измерительную обмотку ТТ по режиму КЗ можно не проверять?

1.4.3. По режиму КЗ при напряжении выше 1 кВ не проверяются:

5 Трансформаторы тока в цепях до 20 кВ, питающих трансформаторы или реактированные линии, в случаях, когда выбор трансформаторов тока по условиям КЗ требует такого завышения коэффициентов трансформации, при котором не может быть обеспечен необходимый класс точности присоединенных измерительных приборов (например, расчетных счетчиков), при этом на стороне вьющего напряжения в цепях силовых трансформаторов рекомендуется избегать применения трансформаторов тока, не стойких к току КЗ, а приборы учета рекомендуется присоединять к трансформаторам тока на стороне низшего напряжения.

Что будет с измерительной обмоткой, если в цепи возникнет ток КЗ, а она не проходит проверку по режиму КЗ? По всей видимости трансформатор тока не успеет «сгореть». Наверное это актуально только для  однообмоточных трансформаторов, т.к. у многообмоточных трансформаторов характеристики всех обмоток одинаковые.

В моей старой программе по проверке ТТ высокого напряжения был заложен трехсекундный ток термической стойкости, но в каталогах в основном пишут односекундный ток термической стойкости.

Чтобы перевести односекундный ток в трехсекундный нужно воспользоваться формулой:

I3с=I1с/1,732

Если вам нужен трансформатор тока с разными коэффициентами трансформации, то советую всегда консультироваться с производителями ТТ, т.к. только они знают, какие возможны варианты изготовления.

Кстати, при помощи этой программы очень быстро можно проверить различные варианты трансформаторов тока.

В ближайшее время будет рассылка обновленной версии программы и запишу видео с подробным описанием всех переменных. Жду ваших комментариев, возможно найдете ошибки.

А что вы знаете про ТТ с разными кф трансформации, какое их назначение?

Еще один пример проверки ТТ:

Выбор и проверка ТТ 10кВ

Результат программы из 220soft

Советую почитать:

Выбор трансформаторов тока

Измерительные трансформаторы тока 6-10 кВ используются в реклоузерах (ПСС), пунктах коммерческого учета (ПКУ), камерах КСО — везде, где требуется учет электроэнергии или контроль тока для защиты линии от перегрузки.

Одним из основных параметров трансформатора тока (ТТ) является коэффициент трансформации, который чаще всего имеет обозначение 10/5, 30/5, 150/5 или аналогичное. Попробуем разобраться, что это означает, и как правильно выбрать коэффициент трансформации трансформатора тока.

Важно! Трансформатор тока по природе является повышающим, поэтому его вторичная обмотка должна быть всегда замкнута накоротко через амперметр или просто перемычкой. Иначе он сгорит или ударит кого-нибудь током.

Зачем нужны трансформаторы тока

Электрики, знакомые с электрооборудованием ~220 В могут заметить, что квартирные счетчики электроэнергии подключаются непосредственно к линии без использования трансформаторов тока. Однако уже в трехфазных сетях трансформаторное подключение встречается чаще, чем прямое включение. В цепях же ПКУ и распределительных устройств 6-10 кВ все измерительные устройства подключаются через трансформаторы тока.

Трансформатор тока предназначен для уменьшения величины измеряемого тока и приведения его к стандартному диапазону. Как правило, ток преобразуется к стандартному значенияю 5 А (реже — 1 А или 10 А).

Еще одним назначением трансформаторов тока является создание гальванической развязки между измеряемой и измерительной цепями.

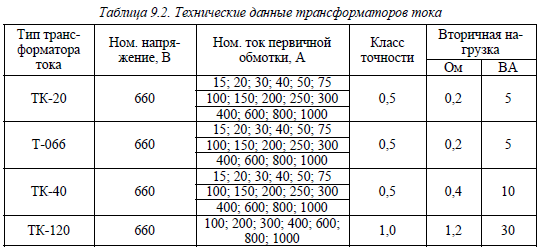

Как выбрать трансформатор тока

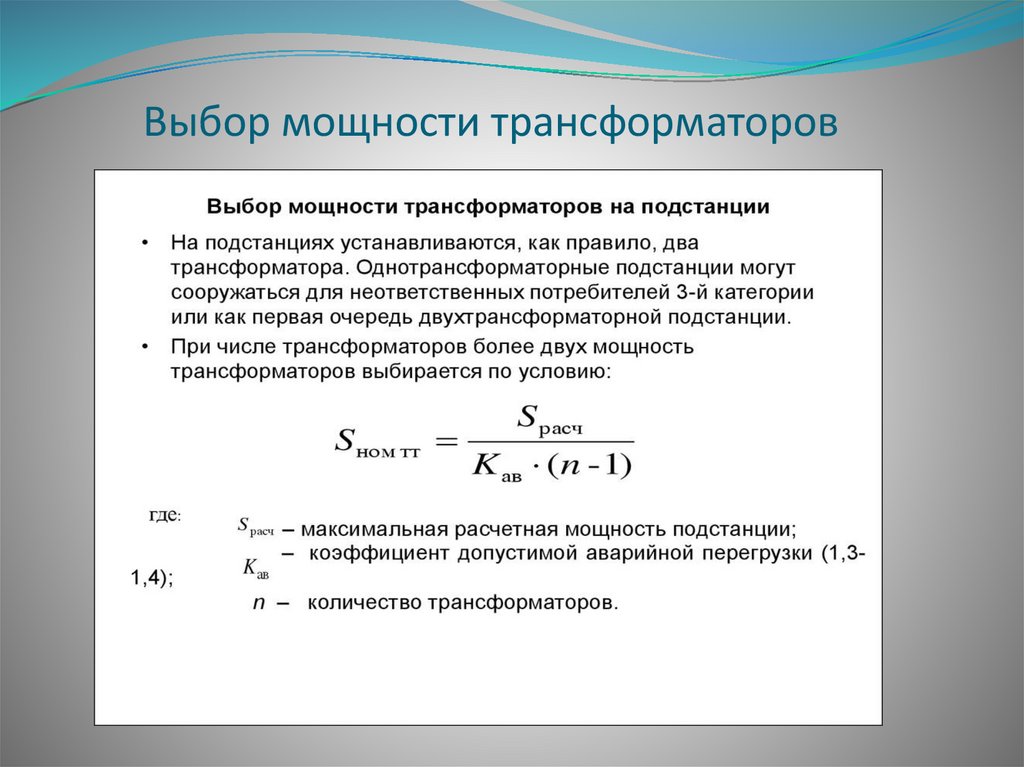

Максимальный рабочий ток первичной обмотки трансформатора определяется мощностью силового трансформатора на понижающей подстанции.

Например, если мощность подстанции 250 кВА, то при номинальном напряжении линии 10 кВ ток не будет превышать 15 А. Значит коэффициент трансформации трансформаторов тока должен быть не менее 3 или, как это часто обозначают, 15/5. Использование трансформаторов тока меньшего номинала может привести к тому, что ток во вторичной обмотке будет значительно превышать заданное значение 5 А, что может привести к существенному снижению точности измерений или даже выходу из строй счетчика электроэнергии.

Таким образом, минимальное значение коэффициента трансформации ТТ ограничивается номинальным током линии.

А существуют ли ограничения на коэффициент трансформации с другой стороны? Можно ли использовать, например, вместо трансформаторов 15/5 трансформаторы 100/5? Да, такие ограничения существуют.

Если использовать трансформаторы тока с непропорционально большим номиналом, то результатом будет слишком малый ток во вторичной обмотке трансформатора, который счетчик электроэнергии не сможет измерять с необходимой точностью.

Чтобы не производить каждый раз громоздкие математические вычисления, был выработан ряд правил по выбору коэффициента трансформации ТТ. Эти правила зафиксированы в настольной книге каждого энергетика — в «Правилах устройсва электроустановок» (ПУЭ).

Правила устройства электроустановок допускают использование трансформаторов тока с коэффициентом трансформации выше номинального. Однако такие трансформаторы ПУЭ называют «трансформаторами с завышенным коэффициентом трансформации» и ограничивают их использование следующим образом.

1.5.17. Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40 % номинального тока счетчика, а при минимальной рабочей нагрузке — не менее 5 %.

Поскольку упомянутое в ПУЭ понятие минимальной рабочей нагрузки является не очень понятным, то используют и другое правило:

Завышенным по коэффициенту трансформации нужно считается трансформатор тока, у которого при 25% расчетной присоединяемой нагрузке (в нормальном режиме) ток во вторичной обмотке менее 10% номинального тока счетчика.

Таким образом, максимально возможное значение коэффициента трансформации применяемых трансформаторов тока ограничивается чувствительностью счетчиков электроэнергии.

Расчет минимального и максимального значения коэффициента трансформации

Для расчета номинала трансфоррматора тока необходимо знать диапазон рабочих токов в первичной обмотке трансформатора.

Минимальный коэффициент трансформации ТТ рассчитывается, исходя измаксимального рабочего тока в линии. Максимальный рабочий ток можно вычислить, исходя из общей мощности потребителей электроэнергии, находящихся в одной сети. Но производить эти вычисления нет необходимости, так как все расчеты уже были проделаны ранее при проектировании трансформаторной подстанции. Как правило, номинал силового трансформатора выбран таким, чтобы регулярная нагрузка не превышала номинальную мощность трансформатора, а кратковременная пиковая нагрузка превышала мощность трансформатора не более, чем на 40%.

Нужно различать полную мощность (измеряется в кВА) и полезную мощность (измеряется в кВт). Полная мощность связана с полезной через коэффициент мощности, характеризующий реактивные потери в сети. Больше информации по теме можно получить на другой странице нашего сайта.

Поделив потребляемую мощность на номинальное напряжение сети и уменьшив полученное значение на корень из 3, получим максимальный рабочий ток. Отношение максимального рабочего тока к номинальному току счетчика электроэнергии и даст искомый минимальный коэффициент трансформации.

Например, для подстанции мощностью 250 кВА при номинальном напряжении сети 10 кВ максимальный рабочий ток составит около 15 А. Поскольку кратковременный максимальный рабочий ток может достигать 20 А, то минимальный номинал трансформатора тока лучше взять с небольшим запасом — 20/5.

Максимальный коэффициент трансфортмации ТТ определим, умножив минимальный коэффициент трансформации на отношение уровеня рабочего тока (в процентах от максимального) к уровеню тока во вторичной обмотке трансформатора (также в процентах от максимального).

Например, минимальный коэффициент трансформации — 15/5, расчетный уровень рабочего тока — 25% от максимального, ток во вторичной обмотке трансформатора — 10% от номинального тока счетчика. Тогда искомый минимальный номинал ТТ — 15/5 * 25/10, то есть 7,5 или в традиционной записи 37,5/5. Но, поскольку ТТ с таким номиналом не выпускаются, то нужно взять ближайшее значение — 30/5.

Требования, предъявляемые нормативными документами к выбору коэффициента трансформации измерительных трансформаторов тока, оставляют очень мало места для маневра, позволяя выбрать трансформатор только из двух-трех близких номналов

Как выбрать правильный трансформатор тока для вашего приложения

Важные пункты для выбора CT
  • Выход Трансформатора Тока
  • Размер проводника
  • Размер нагрузки или диапазон усиливания
  • Рейтинг Точность
  • Формул
  • Регулирующие требования
  • .
  • .
  • Использование катушек Роговского

Помогите мне выбрать правильный ТТ

Если вам предстоит проект по измерению мощности, скорее всего, вы сузили свой поиск измерителя мощности до нескольких вариантов. Будь то многоконтурное приложение или высокоточный учет в промышленных условиях, следующим шагом в подготовке проекта является выбор правильного трансформатора тока, чтобы максимизировать производительность вашего измерителя мощности. В процессе выбора может быть полезно ответить на несколько основных вопросов по применению, чтобы принять решение и рассмотреть несколько параметров, включая выходную мощность трансформатора тока, размер проводника, диапазон силы тока и точность. Если вам нужна помощь в принятии решения, обратитесь к производителю вашего измерителя мощности, чтобы он помог вам выбрать ТТ, который наилучшим образом соответствует целям измерения и бюджету вашего проекта.


ВЫХОД ТТ:
С каким выходом трансформатора тока совместим ваш измеритель мощности?

Трансформаторы тока доступны с несколькими вариантами выхода, некоторые из наиболее популярных из которых включают 333 мВ, 5 А или 80 мА. Критический вопрос в процессе выбора трансформатора тока, важно отметить, с каким выходом совместимо ваше измерительное оборудование. Несмотря на то, что расходомер может работать с несколькими вариантами вывода, может оказаться невозможным внести коррективы в полевых условиях для этой настройки, или ее может потребоваться настроить на заводе-изготовителе.

В отличие от типичных трансформаторов тока с разъемным или сплошным сердечником, пояса Роговского имеют уникальный выход, который обычно рассчитан на низкое переменное напряжение (например, 150 мВ или менее) на 1000 А. Кроме того, присутствует фазовый сдвиг на 90 градусов. Многим измерителям и другим измерительным устройствам требуется более высокий сигнал, чем тот, который Роговски может обеспечить сам по себе, и они не сконфигурированы для компенсации фазового сдвига, поэтому важно работать с производителем вашего измерителя, чтобы определить, совместим ли этот специализированный ТТ напрямую с твое устройство.


РАЗМЕР ПРОВОДНИКА:
Вы измеряете большие шины/провода или небольшие ответвления?

Размеры проводника являются важным фактором и могут быть одним из решающих факторов при выборе ТТ. Любой используемый ТТ должен иметь возможность физически размещаться вокруг проводника, который вы планируете измерять. В то же время увеличение размера трансформатора тока для размещения небольшого проводника может быть нецелесообразным как с точки зрения стоимости, так и с точки зрения места, необходимого на электрической панели, на которой может не хватить места для размещения большого жесткого трансформатора тока. В этой ситуации гибкая пояс Роговского может упростить измерения в переполненных электрических панелях или распределительных устройствах, поскольку они могут легко скользить по негабаритным шинам в ограниченном пространстве, что делает их идеальным компромиссом между большим размером окна и гибкой функциональностью.


РАЗМЕР НАГРУЗКИ:
Сколько ампер вы будете измерять?

Как и физические размеры, размер измеряемой нагрузки является ключевым фактором. Все трансформаторы тока имеют диапазон входного тока или диапазон силы тока, спецификацию, которая указывает размер нагрузки, которую они могут эффективно измерить. Если нагрузка колеблется в течение дня, например, когда в вечерние часы мало людей, полезно выбрать трансформатор тока с широким диапазоном измерения тока, например гибкую пояс Роговского. Также важно отметить, что если нагрузка выходит за пределы диапазона датчика, измеритель может быть не в состоянии точно измерить нагрузку, поэтому важно всегда выбирать датчик с диапазоном, который соответствует тому, что вы собираетесь измерять.


ОЦЕНКА ТОЧНОСТИ:
Предусматривает ли проект выставление счетов арендаторам за их потребление?

Когда дело доходит до выставления счетов арендаторам, выбор оборудования с максимальной точностью имеет первостепенное значение. Фактически, в любом приложении, где «деньги переходят из рук в руки», оборудование для контроля мощности должно соответствовать определенным требованиям к точности и часто маркируется как «коммерческий класс», чтобы указать его соответствие стандартам точности. Что означает точность оценки дохода? Обычно считается, что точность лучше 1% и, чаще, в диапазоне точности 0,5% или лучше. Прежде чем выбрать датчик коммерческого класса, обязательно проверьте, каким отраслевым стандартам точности он соответствует, чтобы убедиться, что класс точности соответствует требованиям вашего проекта. Общепринятым стандартом точности коммерческого класса является IEC 60044-1, класс 0,5.

С другой стороны, если вы просто собираете данные об общей тенденции потребления для объекта, датчика с точностью 1% может быть достаточно, и вам может не потребоваться переход на модель уровня дохода.


ФОРМ-ФАКТОР:
Будет ли проект представлять собой новое строительство или модернизацию?

Этот вопрос можно также сформулировать так: «Какой трансформатор тока с разъемным или сплошным сердечником лучше подойдет для моего применения?» Хотя любой тип датчика может использоваться для любой работы, почти всегда проще использовать трансформатор тока с разъемным сердечником или катушкой Роговского для модернизации, поскольку он может легко открываться для установки вокруг проводника и не требует отсоединения проводов. как часть процесса установки. В качестве альтернативы, пока объект все еще находится в стадии строительства, установка ТТ с твердым сердечником не требует больших дополнительных работ, поскольку остановки объекта или отключение проводов еще не мешают работе. Другим соображением является стоимость: хотя первоначальная цена ТТ со сплошным сердечником ниже, первоначальная экономия незначительна по сравнению с в значительной степени нерассчитанной стоимостью установки, которая должна включать отключения и отключения, что увеличивает время и трудозатраты на весь проект.


НОРМАТИВНЫЕ ТРЕБОВАНИЯ:
Требуется ли для вашего применения датчик, отвечающий требованиям UL или другим нормативным требованиям?

Трансформатор тока, внесенный в список UL, прошел тщательные испытания, чтобы убедиться, что он соответствует общепризнанным стандартам безопасности. В отличие от датчика тока, который является компонентом, признанным UL, что означает, что он предназначен для использования в составе целостной системы или продукта, датчик, внесенный в список UL, может продаваться как продукт для конечного пользователя и предназначен для сведения к минимуму опасностей при установке, таких как удар или огонь. Возможно, ваше приложение требует, чтобы датчик тока, внесенный в список UL, соответствовал требованиям кода безопасности. В этом случае обязательно ищите трансформаторы тока с маркировкой UL Listed, которая указывает, что они соответствуют XOBA UL2808 и CSA C22.2 61010-1.

Еще одним ключевым нормативным требованием является маркировка CE. Этот знак требуется для продуктов, используемых в Европейской экономической зоне (ЕЭЗ), в которую входят такие страны, как Германия, Франция, Испания, Италия и другие. В отличие от других знаков качества, таких как UL, знак CE на продукте означает, что он соответствует европейским стандартам безопасности, здоровья и окружающей среды. Знак CE должен быть виден на маркировке продукта и в документации.

Третье нормативное требование, с которым вы можете столкнуться, касается одобрения Measurement Canada. Для выставления счетов арендаторами в Канаде может потребоваться как счетчик, одобренный Measurement Canada, так и трансформаторы тока, каждый из которых должен соответствовать номинальным характеристикам, конструкции, точности, испытаниям и другим требованиям. Например, некоторые характеристики трансформаторов тока, одобренных Measurement Canada, включают в себя то, что они должны иметь сплошной сердечник, соответствовать классу точности 0,6 % или выше и иметь выходной ток 5 А, 80 мА или 100 мА. Характер, объем и местоположение вашего проекта будут определять, требуется ли одобрение Measurement Canada. Проверьте маркировку продукта и документацию, чтобы определить, соответствует ли датчик нормативным требованиям.


ИСПОЛЬЗОВАНИЕ КАТУШЕК РОГОВСКОГО:
Мой измеритель мощности не работает напрямую с катушками Роговского. Есть ли способ, которым я все еще могу использовать веревочный КТ?

Преимущество трансформаторов тока с катушкой Роговского может быть реализовано почти в любом проекте, которые обладают многими преимуществами, включая большой размер окна, широкий диапазон силы тока, малую гибкость и отсутствие точки насыщения. Однако, если ваш измеритель мощности принимает только 333 мВ, 5 А, 1 А или другой стандартный выход, он не будет напрямую работать с поясом Роговского. К счастью, есть простое решение этой проблемы — использование интегратора. Интегратор — это электронное устройство, которое позволяет изменить выход пояса Роговского на общепринятый выход, такой как 333 мВ или 5 А, чтобы он мог работать с хост-измерителями мощности, реле защиты или другими устройствами. Регулируя входные диапазоны для соответствия практически любой системе, интегратор представляет собой простое решение для решения общей дилеммы совместимости и преодоления разрыва между поясами Роговского и промышленным измерительным оборудованием.


Ищете большой выбор трансформаторов тока?

У Accuenergy есть специальная команда, которая понимает, как правильно выбрать трансформатор тока для вашего проекта установки. Сэкономьте время, связавшись с нами или просмотрев наш большой ассортимент ТТ.

Как правильно подобрать трансформаторы тока? – EA PSM

При выборе оптимального трансформатора тока необходимо оценить уровень напряжения трансформатора, коэффициент трансформации, точность и коэффициент ограничения точности. Это позволяет избежать критических ошибок измерения из-за насыщения сердечника трансформатора.

Коэффициент ограничения номинальной точности представляет собой отношение первичного тока номинальной точности к номинальному первичному току. Например, коэффициент ограничения точности трансформатора 5P10 равен 10. Это означает, что трансформатор тока будет измерять с погрешностью менее 5%, когда первичный ток не превышает номинальный ток более чем в 10 раз. Однако 10 для этого трансформатора является предельным коэффициентом номинальной точности. В практических приложениях инженер-конструктор должен рассчитать реальный предельный коэффициент точности, который будет зависеть от условий установки трансформатора.



Чтобы добавить трансформатор тока в EA-PSM, пользователь должен сначала нарисовать однолинейную схему и добавить трансформатор тока на линию, к которой он хочет подключить элемент.

Дважды щелкните трансформатор тока, чтобы открыть окно, в котором пользователи могут указать его параметры.

Некоторые параметры, необходимые для расчета ALF, EA-PSM будет автоматически брать из результатов расчета потоков нагрузки и коротких замыканий, поэтому пользователь должен убедиться, что эти расчеты выполнены и все параметры сети указаны правильно.



Здесь пользователь должен указать «Тип трансформатора тока» и «Коэффициент» трансформатора тока.



Длина петли должна рассчитываться в соответствии с типом подключения трансформатора тока (4- или 6-проводное подключение). Разница между 4-х и 6-ти проводными схемами показана ниже.

Например, если расстояние между трансформатором тока и реле составляет 5 метров, то при 6-проводном подключении длину петли провода следует принимать равной 2 х 5 = 10 м, а для 4-проводного только 1,2 х 5 = 6 м. проводное соединение. Другими параметрами, которые необходимы программному обеспечению для расчета сопротивления провода, являются «Поперечное сечение провода» и «Материал провода». Пользователь должен указать эти данные, чтобы представить реальные условия установки трансформатора.



«PN» — номинальная мощность трансформатора, а «Внутреннее сопротивление» — внутреннее сопротивление трансформатора. Эти параметры следует брать из технических характеристик трансформатора. Нагрузкой ИЭУ является внутреннее сопротивление подключенных реле.

Читать весь пост

Тестовый набор

Необходимо подобрать трансформатор тока для фидера 10кВ. Ток короткого замыкания составляет 6897 А. Номинальный ток из расчета потоков нагрузки составляет 345 А. В соответствии с номинальным током мы сначала попробуем трансформатор тока с коэффициентом 600/1.



Рекомендуемый минимальный коэффициент ограничения точности можно рассчитать по формуле:

Здесь I n   — номинальный ток трансформатора тока, I s — ток короткого замыкания и коэффициент превышения. Чаще всего используется K TF 1,2 – 2. Например, в нашем случае с K TF = 2, F rmin =23 .





Чтобы выбрать правильный номинал трансформатора тока, нам придется повторить решение, угадывая номинальный ALF. Другая информация, которая нам понадобится для этого расчета: длина провода 20 м, площадь поперечного сечения 5 мм 2 , материал провода медь, Sн=5 ВА, R ct =11 Ом, R нагрузка  = 0,5 Ом.





Сначала попробуем с трансформатором тока 5П10.

F r — фактический фактор ограничения точности. Обычно фактический ограничивающий фактор точности выше, чем номинальный ALF, поскольку ТТ, как правило, перегружен. Однако из результатов видно, что F r < F rmin , следовательно, следует брать ТТ с большей номинальной ПНЧ.



Во второй итерации мы возьмем рейтинг 5P20 и предположим, что остальные параметры одинаковы.

Теперь F r  > F rmin, , поэтому 5P20 подходит для нашего приложения.



Основной недостаток этого метода заключается в том, что пользователи не знают, какое значение K TF брать и какое значение является достаточным. Например, время отключения выключателя является критическим фактором при выборе K TF , так как более быстрое время отключения при отказе не позволит ТТ насыщаться. По этой причине рекомендуется использовать функцию расчета трансформатора тока EA-PSM, в которой используется более совершенный метод расчета параметров ТТ. Формулы для К TF  представлен ниже:

Где параметры следующие:

Xtj – реактивное сопротивление короткого замыкания;

Rtj – сопротивление короткому замыканию;

w – угловая частота, равная 314 рад/с в сетях 50 Гц;

Ts – постоянная времени вторичной обмотки ТТ, зависящая от индуктивности намагничивания и рассеяния, а также сопротивления вторичной обмотки. В EA-PSM мы предполагаем, что Ts = 1 с;

Tp – постоянная времени постоянной составляющей короткого замыкания;

т – время выхода на насыщение. В EA-PSM принято, что t = 0,035 с, для большинства реле этого времени достаточно для определения тока короткого замыкания.
