Цифровой мультиметр. Какой выбрать?

Какой мультиметр выбрать новичку?

В мастерской любого радиоэлектронщика непременно должен быть цифровой мультиметр. С помощью мультиметра можно измерить напряжение, силу тока, сопротивление резистора или же проверить целостность соединений и проводников.

Современные мультиметры обладают и другими дополнительными функциями. Для электронщика мультиметр, это своего рода «глаза».

Что происходит в электронной схеме человек видеть не может. Он может только оценить, что происходит в электронной цепи посредством косвенных параметров – силы тока, напряжения, сопротивления и других параметров. Для этого и нужен мультиметр.

Если вы новичок в радиоэлектронике и мультиметра у вас нет, то его следует обязательно приобрести. Какими характеристиками должен обладать цифровой мультиметр, пригодный для применения в радиолюбительской практике?

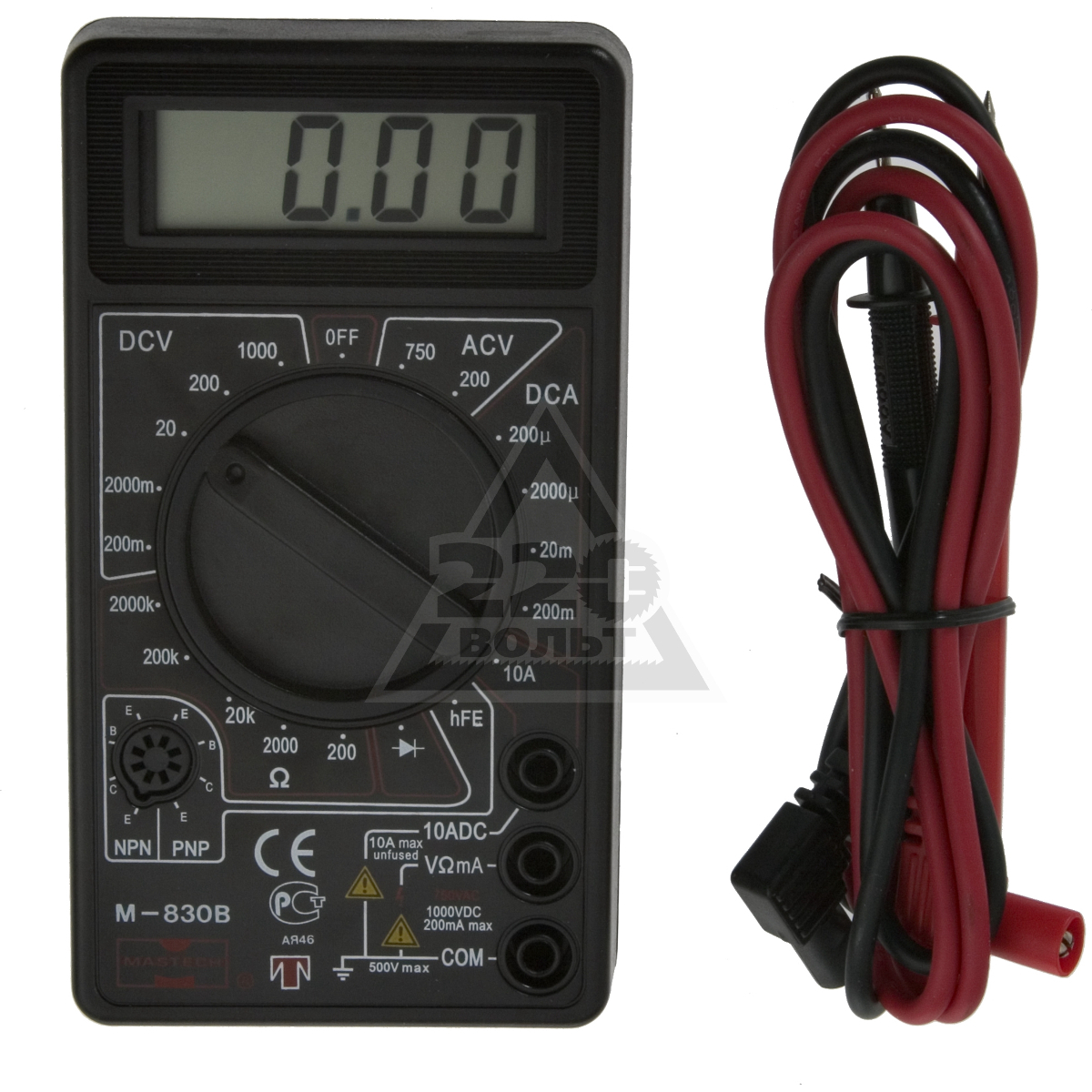

Взгляните на фото.

Мультиметр серии MAS83x

Мультиметр серии DT-83x

Это широко распространённые мультиметры серий MAS83x и DT-83x («Дэтэшка»).

Приборы этих серий абсолютно одинаковы, за исключением дополнительных функций и внешнего вида.

Мультиметр MAS838 способен измерять температуру при подключении выносной термопары. В отличие от него модель MAS830L такой функции не имеет. Несмотря на это, мультиметр MAS830L оснащён дополнительным пределом измерения постоянного микротока (200µA), а также имеет подсветку дисплея. Подсветка включается на 5 секунд при нажатии на клавишу Back Light.

Итак, мы выяснили, что, несмотря на широкий ассортимент всевозможных мультиметров, которые различаются функционалом и внешним видом, практически все они обладают приблизительно одинаковыми возможностями.

Какой мультиметр выбрать новичку?

Прежде всего, следует исходить из финансовых соображений. Нет смысла покупать дорогой высокоточный мультиметр, если его суперская точность, возможно, никогда не пригодится. Поэтому для начала следует приобрести довольно дешевый мультиметр таких серий как

MAS-83x, DT-83x или подобные им.

Перечислим функции мультиметра, которые непременно пригодятся в повседневной практике.

1. Измерение постоянного и переменного напряжения. На приборе секция, предназначенная для измерения постоянного напряжения маркирована значком V —.

Секция для измерения переменного напряжения маркирована значком V~.

Существуют приборы с автоматическим выбором пределов измерений, т.е. с максимально возможным измеряемым значением тока, напряжения. У приборов серий MAS-83x, DT-83x выбор пределов измерений ручной – с помощью дискового переключателя. Это плата за дешевизну.

Как видим на фото у мультиметра MAS830L – пять пределов измерения постоянного напряжения: 200mV, 2V, 20V, 200V, 600V.

Это значит, что при измерении, например, напряжения на клеммах 12V автомобильного аккумулятора следует выставить предел измерения в 20V. В этом случае результат измерения будет более точен. А можно ли измерять тоже 12 вольтовое напряжение на пределе 200V? Да! Можно, но точность результата будет хуже. Правда, это не всегда критично, ведь иногда важно лишь узнать есть ли напряжение или нет.

При измерении на пределе 2V напряжения, которое больше 2V, прибор ничего не покажет, а лишь мигнёт единичкой на дисплее, дав понять, что предел неверен.

2. Измерение постоянной силы тока. На приборе секция, предназначенная для измерения постоянной силы тока, маркирована значком

А-.

Для измерения постоянной силы тока в районе близком к 10А красную клемму прибора следует переключить в другой разъём.

Обозначен он как 10ADC. Обратите внимание на предупреждающий знак и надпись 10A MAX UNFUSED. Это значит, что этот предел измерения не защищён плавким предохранителем.

Полезно знать, что аббревиатура DC соответствует постоянной величине (току, напряжению), а AC – переменной величине. Думаю теперь понятно обозначение 10ADC.

3. Измерение сопротивления. На приборе секция, предназначенная для измерения сопротивления, маркирована значком, напоминающим подкову Ω.

Кроме измерения сопротивления во многих мультиметрах есть функция прозвонки.

Если общее сопротивление проверяемой цепи меньше 1.5кОм (1500 Ом) звучит монотонный сигнал. Эта функция пригодится при проверке целостности провода, соединительных дорожек на печатных платах. Также эта функция весьма востребована установщиками охранных и пожарных сигнализаций при проверке шлейфа сигнализации.

Практически в любом бюджетном мультиметре есть колодка проверки транзисторов. Если быть точным, то она служит для измерения коэффициента усиления биполярных транзисторов – hFE. Также этот параметр называется h_21Э. Естественно, речь идёт о маломощных транзисторах в небольших корпусах типа TO-92 и ему подобных. Вот так выглядит колодка подключения транзисторов на панели мультиметра. Как видим, она рассчитана на подключение транзисторов разной структуры (PNP или NPN).

Востребованность в конкретных функциях мультиметра в первую очередь диктует сфера деятельности, в которой он будет применяться.

Наиболее востребованные функции для новичков в электронике это:

Измерение постоянных напряжений: до 20V, реже 200V…450V. Напряжение элементов питания, аккумуляторов, источников питания, зарядных устройств.
Измерение переменных напряжений: до 600V, как правило, электрической сети 220V.
«Прозвонка»,а также измерение сопротивлений, реже мегаомных номиналов и долей Ома.

Более дорогие мультиметры могут измерять такие параметры, как ёмкость, индуктивность, частоту, переменный ток и обладают полезными функциями автовыключения, фиксации показаний («Hold«), большой дисплей и подсветку, расширенным диапазоном измерения основных величин. Примером такого прибора может служить мультиметр Victor VC9805A+.

Вот его внешний вид.

Подсветка дисплея включается нажатием на кнопку B/L («Back Light») и подсвечивает показания всего на несколько секунд. Потом кнопку необходимо нажать повторно.

С одной стороны это хорошо, так как экономится заряд батарейки. Если прибор не используется некоторое время, то он автоматически выключается. Это функция автовыключения (AUTO POWER OFF). Очень полезная штука, так как 9-ти вольтовые батарейки 6F22, которые используются как источник питания тестера, не отличаются большой ёмкостью и очень быстро садятся.

Хорошим тоном считается корпус, усиленный «бампером» из резины. Это защита от падений и ударов.

Возможно, кто-то не знает, зачем нужна непонятная лента из ткани в батарейном отсеке. Оказывается всё просто. Она нужна для того, чтобы легко доставать батарейку из отсека при замене.

На фото – мультиметр Victor VC9805A+ в работе: измерение постоянного напряжения по шине +5 V компьютерного блока питания формата ATX.

Будет неправильно обойти тему надёжности щупов.

К сожалению, при частом использовании щупы мультимера очень быстро изнашиваются. Особенно, если эксплуатировать их на морозе. Изоляция провода просто трескается. Использовать такие щупы небезопасно. Поэтому не будет лишним купить запасные.

Например, в продаже есть остроконечные щупы. Они очень удобны при ремонте электронной аппаратуры.

На следующем фото можно сравнить штатные щупы и остроконечные.

Раньше я пользовался штатными щупами и порой их диаметр меня не устраивал, так как плотность современного монтажа очень высокая и есть риск замкнуть что-нибудь при замерах. Приходилось даже прикручивать насадки из медицинских иголок или булавок.

Петля провода замотанная изолентой у основания щупа сделана для того, чтобы предотвратить обрыв провода в месте его захода в ручку. Обычно провод рвётся именно у жёсткого основания и у штекера подключения.

При выборе мультиметра в первую очередь необходимо ориентироваться на сферу применения.

Не стоит переплачивать за излишние невостребованные функции. Если предполагается, что будет нужна подсветка, прозвонка и замер температуры, то выбирать прибор стоит со всеми этими функциями.

Также не стоит зацикливаться на классе точности прибора. Для рядовых нужд достаточно и дешёвого прибора. Порой, главное даже не точность, а его надёжность.

Мультиметр можно купить на AliExpress. Там просто огромный выбор мультиметров с самым разным функционалом. Есть как самые дешёвые (DT’шки), так и очень дорогие модели. О том, как покупать на Али всякие радиолюбительские принадлежности я уже рассказывал здесь.

Там же можно приобрести и остроконечные щупы. Вот ссылка. Выбирать щупы на Али следует внимательно. Это если хотите купить именно остроконечные. Ошибиться и купить обычные довольно легко. Обращаем внимание на фото товара и комментарии к нему других пользователей, что уже купили его. Если есть малейшее подозрение, что продаются обычные шупы, то ищем другое предложение. К счастью, теперь выбор очень большой и продавцы показывают в описании хорошие фото.

О том, как пользоваться цифровым мультиметром для проверки различных электронных компонентов, читайте материалы по ссылкам ниже. Вот небольшая подборка:

Если вы радиомеханик или вам часто приходится проверять всевозможные радиоэлементы, то советую обратить внимание на универсальный тестер радиокомпонентов. Это замечательный прибор для домашней лаборатории или мастерской.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

Как выбрать цифровой и аналоговый мультиметр для дома и для автомобиля

Сегодня мы поговорим про мультиметры, для чего они предназначены, какие измерения делают и как правильно выбрать данный прибор.

Прогресс не стоит на месте

Любой, кто хоть немного знаком с электрикой и радиоэлектроникой, неважно какой – электрические сети дома, радиоэлектроника бытовых проборов или бортовые сети автомобиля, знают, что определить место неисправности для ее устранения без контрольно-измерительных приборов очень затруднительно.

Раньше для измерения каждого параметра требовался отдельный прибор – вольтметр, амперметр, омметр, что было не очень удобно и проведение контрольных измерений занимало достаточно времени.

И это только для измерения основных параметров, а для проведения остальных измерений требовалось наличие дополнительных приборов и устройств.

Сейчас на смену целому комплекту контрольно-измерительных приборов, каждый из которых выполнял замер только определенного параметра, пришел один прибор, способный заменить их все – мультиметр.

Помимо возможности измерения основных параметров электрической сети – напряжения, силы тока, сопротивления и частоты, мультиметры позволяют выполнить еще целый ряд измерительных и контрольных работ, поскольку функционал их очень широк.

Конечно, функциональность мультиметра зависит от его внутреннего устройства, но все же большинство из них может дополнительно произвести замеры емкости конденсаторов, индуктивности катушек, работоспособности диодов и транзисторов, что важно для радиоэлектронщиков, проверить шумность и освещенность, выявить повреждения проводки и соединения.

Читайте по теме — как проверить транзистор мультиметром.

Так что мультиметр – вещь универсальная и пригодится практически всем, кто хоть немного сталкивается с электрическими цепями. Но не все мультиметры одинаковы и к подбору данного устройства следует подходить серьезно.

Виды мультиметров

Вначале нужно определиться с видом этого прибора, а их два – аналоговый и электронный.

В аналоговом мультиметре все данные, которые измеряются показывает стрелкой на шкале.

Сама шкала имеет разные градуировки, и каждая из них соответствует определенному параметру.

Основной недостаток такого вида мультиметров является неточность показаний.

В даже очень чувствительном приборе при измерении стрелка будет иметь определенные колебания, которые будут искажать показания.

Конечно, если точные измерения не требуются и проверяется только общее значение параметра, то и такой мультиметр сойдет. Но, в целом, аналоговые мультиметры свое практически «отжили» и встречаются сейчас редко.

Аналоговые мультиметры с рынка «вытеснили» электронные. Все измеряемые данные у них выводятся на цифровой дисплей, что значительно удобнее.

Но есть переходные модели с аналоговым и цифровым дисплеем.

Ведь в аналоговом еще надо было приноровиться к правильному вычислению показаний стрелки на градуированной шкале.

В цифровых же мультиметрах это все не требуется – измеренный показатель выводиться на дисплей в виде цифр, причем крупных, что значительно легче для восприятия.

Дополнительный функционал

Все мультиметры оснащены базовым набором функций, однако еще имеются и дополнительные. Поэтому при выборе следует и на них обращать внимание.

К примеру, если этот прибор будет использоваться в бытовых условиях – проверка напряжения, силы тока и т.д. в доме или бортовой сети авто, то вполне достаточно будет мультиметра с базовым набором функций.

Он и стоить будет дешевле, и его контрольно-измерительных возможностей будет достаточно.

Если же нужен такой прибор для промышленного использования или в радиоэлектронике, то лучше приобретать мультиметр с расширенным функционалом.

К примеру, прибор дополнительно может создавать тестовый сигнал, производить проверку полупроводниковых приборов, фиксировать измеренные показатели, автоматически определять пределы измерений.

Также к дополнительным функциям относятся возможности прибора, облегчающие работу с ним – таймер отключения, регулировка яркости дисплея, графическое изображение формы сигнала.

Основные характеристики, которые важно учитывать

При выборе мультиметра немаловажным являются его характеристики, а их несколько.

Погрешность

Ни один мультиметр совершенно точных измерений не покажет, всегда будет погрешность, но она может отличаться.

Погрешность у этих приборов варьируется от 0,025 до 3 %. При выборе мультиметра следует обращать внимание на данную характеристику.

Если он приобретается для бытового использования, то можно брать и с погрешностью в 3 %, особо это на измерениях не скажется.

А вот для работы с радиоэлектроникой лучше покупать прибор с как можно меньшей погрешностью.

Диапазон измерений

Эта характеристика указывает минимальное и максимальное значение параметра, которое он может измерить.

Обычно по всем основным параметрам диапазон измерений указывается отдельно по каждому.

Выбор по этой характеристике зависит от сферы использования прибора.

Для бытовых условий достаточно будет и мультиметра с небольшим диапазоном, главное, чтоб он подходил для основных измерений.

Для промышленного же использования лучше приобретать мультиметр с широким диапазоном для каждого параметра.

Разрядность показаний дисплея

Эта характеристика указывает насколько точно прибор может вывести показания на дисплей.

Разрядность показаний у мультиметров может быть разная. Так, обычный бытовой мультиметр имеет 2,5-разрядный дисплей, который способен показывать значения с точностью до сотых после запятой.

А вот 3,5-разрядный дисплей уже способен вывести значение с точностью до тысячных после запятой.

Но стоит отметить, что точность зависит от погрешности, поэтому при большой погрешности тысячное значение 3,5-разрядного дисплея особой достоверности не будет иметь.

Количество дисплеев

Эта характеристика больше подходит для тех, кто приобретает прибор для использования в радиоэлектронике или промышленной сфере.

Для бытовых условий вполне достаточно и обычного мультиметра с одним дисплеем.

А вот наличие двух дисплеев оценят те, кому по особенностям профессии приходится делать большое количество разнообразных замеров.

Питание мультиметра

Большинство мультиметров в качестве источника питания используют обычные батарейки.

Такого источника питания вполне достаточно для бытовых измерений, а вот для промышленных этого может оказаться недостаточно.

Для такого использования производятся мультиметры с аккумуляторным источником питания.

Образцы мультиметров и их характеристики.

АКИП-GDM354А.

Мультиметр FLUKE-111.

На что нужно обратить внимание при выборе

Микросхемы, которые используются в этом приборе, обычно очень надежны, поэтому страна-производитель не так уж и важна. Это что касается внутренней начинки прибора.

Как выбрать мультиметр для дома

Мультиметр — это инструмент, который имеет каждый электрик и инженер-ремонтник, занимающийся наладкой, ремонтом или разработкой электронных устройств. В арсенале домашнего мастера также должен быть этот инструмент. Прибор поможет измерить напряжение в розетке или электронной схеме, проверить работоспособность батареек и аккумуляторов, выявить обрыв проводника, и решить другие задачи. Собственно, мультиметр — это прибор, с помощью которого можно измерять несколько электрических величин.

В этой статье мы дадим рекомендации по выбору мультиметра. Особенно интересной она будет для тех, кто ранее не пользовался мультиметром, но планирует выбрать для себя первый измерительный прибор. При выборе мультиметра следует учесть следующее:

Измерения, которые будут проводиться;
Безопасность и надежность;
Эргономика и удобство в использовании;
Цена;
Производитель.

Остановимся на каждом из этих критериев подробнее.

Измерения, проводимые с помощью мультиметра

Исходя из многолетнего опыта использования различных измерительных приборов, можно уверенно сказать, что в домашних условиях чаще всего используются только некоторые из функций мультиметра. Другие измерения проводятся крайне редко, или даже никогда могут не понадобиться. Часто проводимые измерения:

Переменное напряжение — напряжение электросети;
• Постоянное напряжение — проверка напряжения элементов питания, батареек или аккумуляторов, блоков питания и схем бытовых электроприборов;
• Сопротивление;
• Емкость конденсаторов;
• Проверка проводимости электрических цепей — определение целостности проводника, проверка наличия обрыва шнура электропитания, лампы накаливания, нагревательного элемента и тому подобное.

Типы мультиметров

Существует два типа мультиметров: аналоговые (стрелочные) и цифровые. Ранее пользовались только стрелочными мультиметрами (точнее, это были вольтметры, амперметры, омметры . ..). Как видно из изображения, шкала аналогового прибора для измерения постоянного / переменного напряжения — линейная. Показатели увеличиваются по мере увеличения напряжения. А шкала измерения емкости — нелинейная, поэтому, с увеличением номинала емкости существенно увеличивается погрешность. Шкала сопротивления также нелинейная, фактические показания уменьшаются при отклонении стрелки относительно начального положения. Аналоговому измерительному прибору потребуется некоторое время, чтобы стрелка заняла устойчивое положение. На результат влияет даже угол зрения, под которым мы видим шкалу прибора.

Место аналоговых приборов постепенно занимали цифровые. Их сейчас подавляющее большинство. Цифровые мультиметры удобны в пользовании, надежны и достаточно точны. Как правило, такие мультиметры совмещают функции нескольких измерительных приборов. Современный цифровой мультиметр практически мгновенно выводит результат на дисплей: параметр, который измеряется, единицы измерения, и собственно, результат измерения в цифровом виде.

Цифровой мультиметр может иметь автоматический или ручной выбор диапазона измерения. Для домашнего использования хорошим выбором будет устройство с автоматическим определением диапазона. Пользователю достаточно переключить поворотный переключатель прибора на измерение необходимого электрического параметра, а нужный диапазон будет установлен автоматически.

Дополнительные возможности мультиметров

В большинстве цифровых мультиметров предусмотрена подсветка дисплея, которая в условиях плохого освещения помогает увидеть показания измерений. Схемотехнические решения современных цифровых мультиметров позволяют реализовать несколько дополнительных функций:

«HOLD» – удержание данных — прибор останавливает измерения и «замораживает», фиксирует результат на дисплее;
«REL» – функция относительных измерений — проведение измерений относительно опорного значения, которое мультиметр принимает за «0». Часто используется при измерении малых значений сопротивления и емкости (для того, чтобы минимизировать влияние на результаты измерений собственного сопротивления щупов и паразитной емкости прибора). Функция присутствует в некоторых моделях;
«NCV» – бесконтактная индикация напряжения — при размещении мультиметра в непосредственной близости к источнику электропитания или кабеля находящегося под действующим напряжением, подается звуковой / световой сигнал;
проверка проводимости электрических цепей со звуковой индикацией — проверка целостности электрической цепи или проводника. Прибор измеряет сопротивление электрической цепи, и при его значении меньше определенной величины, подает звуковой сигнал, указывая на целостность, то есть отсутствие обрыва. Как показывает практика, звуковая прозвонка — это функция мультиметра, которая используется чаще всего. С ее помощью можно определить, нет ли повреждения кабеля питания или другого проводника, можно проверить работоспособность лампы накаливания, или нагревательного элемента домашних электроприборов.

Цена

Подавляющее большинство мультиметров способно выполнять основные измерения. Поскольку мы выбираем прибор для дома, цена должна быть доступной. На цену существенно влияет класс точности, возможность подключения к ПК, память для сохранения измеренных параметров, фиксация максимального и минимального значения измерений, возможность измерять такие параметры как емкость конденсаторов, температуру, индуктивность, частоту, а также диапазоны измерения этих параметров (вряд ли надо будет дома измерять напряжение 1000 Вольт).

Что касается точности, то даже недорогой современный цифровой мультиметр способен проводить измерения с минимальной погрешностью, которая может составлять в среднем ± (1.2% ± 5). Если перевести это в абсолютные величины, то при измерении напряжения электросети 220 Вольт, результаты будут вполне удовлетворительными: (220 ± 3) Вольт. При измерении напряжения блока питания 5 Вольт: (5 ± 0,065) Вольт.

Итак, наша рекомендация — выбирать мультиметр для дома в среднем ценовом диапазоне. Выбирая самый дешевый мультиметр, мы рискуем получить прибор, который не будет проводить все необходимые измерения, а дорогой может иметь такие возможности, которые не используются в быту.

Безопасность

Мультиметр должен быть безопасным для пользователя. Информация по электробезопасности обычно указана в инструкции по эксплуатации и на корпусе прибора. В соответствии с международным стандартом IEC1010-10, с точки зрения электробезопасности мультиметры разделяют на четыре класса:

CAT I — для работы с низковольтными сетями электронных узлов;
CAT II — для локальных сетей питания;
CAT III — для распределительных сетей питания внутри зданий;
CAT IV — для работы на аналогичных сетях за пределами зданий.

Для домашних нужд будет вполне достаточно мультиметра класса электробезопасности CAT II или CAT IIІ.

Обращайте внимание на измерительные щупы, поскольку они имеют непосредственный контакт с объектом измерения. Особенно, если проводим измерения высокого напряжения, скажем, напряжения электросети. На щупах должна быть указана важная информация в полном объеме. Например, на щупах мультиметров UNI-T обозначено класс электробезопасности, максимально допустимый ток, информацию о наличии двойной изоляции и тому подобное.

Щупы, как правило, имеют ограничитель для защиты пальцев пользователя от контакта с их металлической частью и защитные колпачки для дополнительной защиты и удобства при транспортировке и хранении. Обратите внимание! Запрещено работать с прибором, щупы которого имеют повреждения изоляции. Неисправные щупы необходимо заменить новыми, с такими же электрическими характеристиками.

Приборы, на которые стоит обратить внимание

Свой выбор мы остановили на нескольких мультиметрах UNI-T. Приборы этого производителя надежны, обеспечивают достаточно точные результаты измерений, и имеют при этом доступную цену. Такие мультиметры попадают под наши критерии выбора, и вполне пригодны для домашнего использования:

UNI-T UT136B – цифровой мультиметр с автоматическим выбором диапазона, позволяет проводить измерения постоянного и переменного напряжения, постоянного и переменного тока, сопротивления, емкости и выполнять тестирование диодов. Прибор имеет компактные размеры, переключатель режима измерения фиксируется четко, стрелка указывает на параметр измерения, щупы прочные и эластичные. Предусмотрена защита от перегрузки.

Основные параметры мультиметра UT136B:

Разрядность	3999
Выбор диапазона	автоматический
Постоянное напряжение	до 500 В
Переменное напряжение	до 500 В
Постоянный ток	до 10 А
Переменный ток	до 10 А
Сопротивление	до 40 МОм
Емкость	до 100 мкФ
Частота	до 10 МГц
Проверка проводимости электрических цепей со звуковой индикацией	есть
Тестирование диодов	есть

Следующий прибор, который привлек наше внимание – UNI-T UT125C. Особенностью прибора являются его компактные размеры. Прибор имеет несъемные измерительные щупы, Вы не сможете подключить их неправильно. Присутствует подсветка дисплея, а также функция бесконтактной индикации напряжения.

Основные параметры мультиметра UT125С:

Разрядность	3999
Выбор диапазона	автоматический
Постоянное напряжение	до 600 В
Переменное напряжение	до 600 В
Постоянный ток	до 400 мА
Переменный ток	до 400 мА
Сопротивление	до 40 МОм
Емкость	до 100 мкФ
Частота	до 60 кГц
Проверка проводимости электрических цепей со звуковой индикацией	есть
Тестирование диодов	есть

Мультиметр UNI-T UT131D позволяет проводить все основные измерения, имеет функцию подсветки дисплея и бесконтактную индикацию напряжения. Выбор диапазона измерения — ручной. И очень привлекательная цена.

Основные параметры мультиметра UT131D:

Разрядность	1999
Выбор диапазона	ручной
Постоянное напряжение	до 250 В
Переменное напряжение	до 250 В
Постоянный ток	до 10 А
Сопротивление	до 200 МОм
Проверка проводимости электрических цепей со звуковой индикацией	есть
Тестирование диодов	есть

А вот мультиметры UNI-T серии UT61, мы можем рекомендовать для домашних мастеров, увлекающихся ремонтом и наладкой аудиоаппаратуры. Приборы позволяют измерять сопротивление, емкость, частоту, температуру, напряжение и ток в широкой полосе частот. Кроме того, могут работать в паре с ПК, что позволит автоматизировать измерения и упростит обработку результатов измерений.

Ну и конечно же, дополнительные аксессуары. Для некоторых измерений, например, параметров электронных схем, часто используют насадки-крокодилы. Удобно пользоваться насадками, которые одеваются на контактную часть щупов мультиметра. Также используют насадки-зажимы, которыми можно «зацепиться» за выводы компонента, параметры которого представляют интерес.

Надеемся, наши советы по подбору мультиметра будут для Вас полезными. Важно помнить, что работать Вы будете с электроизмерительным прибором. Во время измерений элементы мультиметра могут находиться под действующим напряжением, поэтому могут представлять опасность. Обязательно ознакомьтесь с инструкцией и соблюдайте правила безопасности. Приятного пользования!

Как выбрать хороший мультиметр, на что обратить внимание.

Основных функций у мультиметра всего три: измерение напряжения, силы тока и сопротивления, но в зависимости от моделей прибора могут присутствовать дополнительные опции, такие как измерение температуры, таймер, секундомер и другие.

Цифровой или аналоговый

: Цифровой тестер показывает данные на ЖК табло

: Аналоговый мультиметр отображает показания стрелкой

Считается, что аналоговый (стрелочный) мультиметр – устаревшая модель измерительного прибора, т.к. цифровой имеет ряд преимуществ:

Точность измерения. Она обусловлена не только стабильностью работы микросхем, но и тем, что при считывании результатов со стрелочного мультиметра ваши глаза должны смотреть на табло строго под углом 90° — что не всегда достижимо.
Дополнительные функции. В аналоговом варианте они отсутствуют как определение, цифровые мультиметры всегда снабжаются дополнительными опциями и вычислительными процессами.
Не зависит от полярности. Цифровой тестер будет показывать все необходимые данные при любом подключении. Если полярность будет обратной – перед результатом высветится знак минус «-». В аналоговом мультиметре стрелка отклонится влево до ограничителя.
Устойчивость к повреждениям. Цифровой мультиметр может упасть со стола, храниться на дне хозяйственной сумки и при этом оставаться высокоточным прибором. Аналоговый собрат более «капризен» и требует к себе бережного обращения, т.к. содержит в своей конструкции подвижные и очень тонко откалиброванные детали.
Независимость от заряда батареи. И аналоговый и цифровые мультиметры работают от батареек, однако при разряде аккумуляторов в стрелочном приборе необходимо периодически подстраивать «ноль». Цифровой в такой калибровке не нуждается. Аналоговый мультиметр служит от батарейки примерно в два раза дольше, но учитывая, что цифровой также служит полгода от одного комплекта, этот показатель не особо актуален.

В целом, аналоговые мультиметры используются только в специализированных мастерских по ремонту бытовой техники или лабораториях. В отличие от цифровых они показывают мгновенные изменения показателей.

Что должен уметь домашний мультиметр

Подавляющему большинству домашних мастеров и профессиональных электриков, занимающихся ремонтом и монтажом электросетей внутри квартир и домов будет достаточно описанных ниже характеристик.

Страна – производитель и цена. Большинство цифровых мультиметров снабжены всеми необходимыми опциями вне зависимости от цены и страны производителя. Не считая, конечно же, самых дешевых Китайских поделок. Все, что начинается от 5$ — в большинстве случаев – качественный товар. Например латвийский Ресанта DT 838
Цифровой мультиметр Ресанта DT 838
Разрядность. Т.е. сколько цифр после запятой будет выводить прибор при измерении. Например мультиметр fluke 106 будет показывать три цифры (до тысячной доли), а Ресанта DT890B только две (до сотой). Для большинства задач в доме двух знаков после запятой вполне достаточно.
На табло Ресанта DT890B отображается до 2 знаков после запятой

Важно знать. Количество отображаемых символов не говорит о точности прибора. Погрешность остается неизменной.
Погрешность. Если вы планируете использовать мультиметр в домашних условиях и для измерений, связанных с подключением электричества, вам будет достаточно стандартной точности цифрового мультиметра. Например Ресанта DT9205A выдает от 0,5 до 2% погрешности в зависимости от измеряемых параметров. Для более точных измерений следует пользоваться специализированным оборудованием, например аналоговым мультиметром.
Универсальный мультиметр Ресанта DT9205A
Предел измерений. Эта цифра также указывается на самом приборе. Показывает граничные (верхние и нижние) значения, которые воспринимаются мультиметром. Для выполнения большинства задач вам будет достаточно:
- Постоянное напряжение от 200 мВ до 1000 В;
- Переменное напряжение от 200 мВ до 700 В;
- Сопротивление от 200 Ом до 200Мом;
- Сила тока от 2 мА до 20 А;

Как выбирать токоизмерительные клещи и не переплатить Виды мультиметров Mastech и сфера применения Как проверяют светодиод с помощью мультиметра — пошаговое руководство Виды детекторов скрытой проводки, для чего они применяются

Как нужно выбирать мультиметры для автомобиля и домашнего применения

Каждый мастер должен иметь в своем наборе инструментов такой прибор, как мультиметр. Это электронный прибор, посредством которого выполняется проверка разных электрических параметров. Функционал этого прибора достаточно широкий, поэтому иметь его в своем распоряжении должен каждый мастер. О том, как выбрать мультиметр или тестер для дома и автомобиля, можно узнать из свежей публикации. Вместе научимся правильно выбирать электронные тестеры, чтобы производить измерения разных величин.

Тестер и мультиметр есть ли разница и чем отличаются инструменты

Многие ошибочно полагают, что мультиметр — это тестер. Если разобраться, то эти приборы отличаются, хотя имеют одинаковое назначение. Мультиметр является более функциональным в отличие от тестера, и с его помощью можно проводить измерения самых разных величин.

Тестер же является упрощенной версией прибора, который в конструкции имеет некоторое количество диодов. Эти диоды являются индикаторами, посредством которых определяется величина напряжения. Посредством тестера можно проверить наличие напряжения в сети, а также узнать ее величину.

Это интересно! Мультиметр называют тестером, так как эти приборы имеют одинаковое назначение, поэтому считать это грубой ошибкой не уместно, однако различать инструменты необходимо.

Выбор цифрового прибора с нужными параметрами

Цифровые инструменты имеют большой функционал, что позволяет, используя один прибор, совершить измерения разных величин. Посредством таких устройств можно измерять такие величины:

Силу тока — постоянную и переменную
Напряжение — постоянное и переменное
Емкость конденсаторов
Сопротивление резисторов

В зависимости от того, какие виды работ планируется выполнять, необходимо выбирать соответствующий прибор. Если выполняются работы по электричеству, то полный функционал прибора не понадобится. Другое дело, когда необходимо выбрать мультиметр мастеру, который занимается электроникой. Понадобится мультиметр и водителям, посредством которого можно проверить не только исправность аккумулятора, но еще и произвести измерения напряжения бортовой сети.

Полным функционалом инструмента пользуются мастера КИП и электронщики. Чтобы в покупаемом инструменте были все необходимые функции, необходимо учесть ряд рекомендаций при его выборе. Какие это рекомендации, и на что обращать внимание, выясним далее.

По каким критериям выбираются цифровые мультиметры

Мультиметром называется цифровой прибор, который имеет широкий функционал, посредством чего удается проводить измерения разных величин. Даже самый бюджетный прибор имеет большой функционал для измерения напряжения, тока и сопротивления. Практически все модели устройств имеют такую полезную опцию, как прозвонка. Эта опция позволяет проверить целостность токопроводящей жилы, помещенной в изоляции.

Большой функционал инструмента далеко не всегда нужен каждому мастеру. Даже если имеется бюджет для приобретения дорогого и многофункционального мультиметра, то не стоит торопиться это делать. Ведь наличие большого функционала еще не означает, что вы сможете произвести различные измерения. Для этого понадобится также наличие опыта, что позволит производить измерения сопротивления, емкости, напряжения и тока.

Выбирая мультиметр, учитываются такие рекомендации:

Тип оборудования. Мультиметры бывают цифрового и аналогового (стрелочного) типа. Выбирать следует непосредственно цифровые устройства, так как по сравнению с аналоговыми, они имеют такие достоинства, как высокая точность, надежность, эффективность и простота применения
Функционал — это количество опций, которыми оснащается оборудование. Сюда относятся такие возможности, как измерение постоянного и переменного напряжения, сопротивления, емкости, силы тока. Какой функционал имеют мультиметры, зависит от моделей
Наличие подсветки прибора — эта опция очень удобна, когда работы проводятся в плохо освещаемом месте. Подсветка позволяет с высокой точность уточнить измеренные значения
Погрешность — этот показатель в рассматриваемых приборах находится в пределах от 0,025% до 3%. Если величина погрешности незначительная, то это говорит о высокой точности прибора
Конструктивные особенности. По конструкции прибор представляет собой прямоугольной формы устройство с дисплеем в верхней части и переключателем. Переключатель играет главную роль, так как перед проведением соответствующий измерений, его необходимо перевести в соответствующий режим
Наличие защиты от воздействия пыли, влаги и ударных воздействий. Если внутрь мультиметра будут проникать разные вещества, то такой агрегат долго не прослужит. Для этого надо решить, где планируется эксплуатация прибора. Для проведения измерений по дому не обязательно покупать мультиметры с повышенными параметрами защиты. Другое дело, когда прибор используется при ремонте автомобиля, а также в агрессивных условиях
Класс электрической безопасности — это один из главных параметров, на основании которого выбирается агрегат в зависимости от его применения. Электроприборы классифицируются на 4 класса по электробезопасности: CAT 1 — используется для проведения измерений в низковольтных сетях, CAT 11 — предназначен для сетей питания, CAT 111 — для распределительных цепей в помещениях, CAT 1V — для проведения измерений в распределительных цепях вне зданий. Защита в таких приборах обеспечивается путем применения предохранителей. Однако более надежными являются электронные способы защиты, предотвращающие перегорание и выход из строя измерительного оборудования
Фирма — кто есть производителем, имеет особое значение. Это влияет не только на функционал и эффективность оборудования, но еще и на безопасность

При покупке также надо учитывать, что к прибору должны прилагаться дополнительные элементы. К таковым относятся контактные щупы, предохранители, инструкция и батарейка. Как правило, на рассматриваемом оборудовании применяются батарейки типа крона на 9В.

Это интересно! Контактные щупы должны быть специальными, и использование самодельных устройств недопустимо. Это связано с тем, что заводского производства оснастка имеет минимальное сопротивление, от которого зависит точность показаний. Применение самодельных щупов приведет к тому, что показания будут неточными.

Несколько слов о достоинствах и недостатках цифровых и стрелочных мультиметров

Главным плюсом цифровых приборов является их простота применения, а также компактность. Они просты в применении, а получаемые результаты отображаются в понятном формате на дисплее оборудования. Параметры, указываемые цифровым прибором, являются максимально точными, и они никак не влияют на фактор ошибки пользователя.

Приборы стрелочного типа отлично подходят для использования профессиональным электрикам в возрасте, которые давно привыкли к их использованию. Наличие стрелки позволяет контролировать динамику перепадов показателей. Электронное оборудование не способно показывать динамику перепадов, однако это вовсе не означает, что стоит покупать стрелочные измерители.

Недостаток аналогового оборудования в том, что они не способны определять полярность, поэтому при неправильном подключении, они быстро выходят из строя. Цифровые приборы имеют такую функцию, и даже отображают неправильное подключение щупов. При этом на экране дисплея появляется знак «—». Кстати, определение полярности позволяет выявить место нахождения плюсового и минусового контакта.

Для начинающих электриков и домашних мастеров стоит выбирать приборы цифрового типа. Они активно вытеснили стрелочные приборы. Как выбрать тестер мультиметр, теперь известно, поэтому стоит познакомиться с наиболее популярными моделями устройств, а также их достоинствами и недостатками.

Как выбрать хороший мультиметр популярные модели их достоинства и недостатки

Когда принято решение обзавестись мультиметром, то для этого необходимо посетить специализированную точку по продаже соответствующего оборудования. Есть еще один вариант — посетить электронный каталог интернет магазина Цилиндр, в котором представлены модели мультиметров разных производителей. Здесь можно выбрать подходящий вариант оборудования для дома, автомобиля и даже для мастеров, которые профессионально занимаются установкой электрического оборудования.

Рассмотрим несколько популярных вариантов цифровых мультиметров, выбрать которые и купить вы сможете, после того, как узнаете их достоинства и недостатки.

DT830B — это простейший вариант цифровых устройств, которые должны быть у каждого домашнего мастера. Даже такие бюджетные модели мультиметров имеют богатый функционал, позволяя производить измерения сопротивления, напряжения и силы тока. Такой тип прибора называется еще бытовым, и он хорошо подходит для использования не только по дому (проверить напряжение в сети, прозвонить провод электроприборов или убедиться в исправности лампы накаливания), но и в автомобиле. К примеру, если надо проверить исправность генератора, аккумулятора, предохранителей и прочих элементов электроники. Прибор имеет 20 позиций или режимов, в том числе и функция прозвонки. За время использования этого прибора были выявлены некоторые недостатки — нет функции самоотключения, поэтому если не отключить его, то разрядится крона. Кроме того, тонкие провода щупов быстро выходят из строя, и нуждаются в регулярной замене
DT9208A. Следующая модель мультиметра, которая достойна внимания — это прибор DT9208A. Он хорошо подходит для домашнего применения, а также всегда пригодится в дороге, если будет иметь свое место в бардачке автомобиля. К числу достоинств этого прибора относятся такие функции, как наличие регулируемого экрана и присутствие откидывающиеся ножки. Наличие этих мелких опций сильно увеличивает возможности прибора. Мастер может расположить прибор рядом возле себя, и не отвлекаясь от рабочего процесса, совершать необходимые манипуляции. На приборе имеется большой переключатель, посредством которого удобно пользоваться мультиметром. Наличие функции отключения по таймеру позволяет значительно экономить энергетическое потребление. В отличие от предыдущей модели прибора, DT9208A оснащен опцией измерения емкости конденсаторов. При использовании тестера был выявлен такой недостаток, как низкое качество щупов
Mastech MAS838 — это еще более модернизированная версия прибора по сравнению с предыдущими вариантами. Мультиметр комплектуется специальным чехлом, посредством которого сохраняется его целостностью. За время длительного использования не было выявлено недостатков, а среди ряда достоинств надо отметить такие факторы, как функциональность, доступная цена и наличие чехла с подставкой

Выше перечислены модели мультиметров, которые можно считать универсальными. Они подойдут и для домашнего использования, а также для проверки неисправностей электрического оборудования в автомобиле. Рассмотрим хорошие варианты мультиметров, которые подходят для дома, профессионального применения и автоэлектрика.

Выбор мультиметра для дома какие функции должен иметь прибор

Разберемся, какой мультиметр выбрать для дома, чтобы он соответствовал требования. Какие требования для домашнего тестера? Простота применение, компактность и удобство. Вот несколько вариантов мультиметров, которые подходят для домашнего применения:

CEM DT-912 — это компактный, надежный и эффективный прибор, который отличается компактностью. Кроме того, прибор защищен от проникновения в корпус влаги и пыли, что увеличивает его срок службы. Получаемые данные можно сохранить в памяти прибора. Устройство имеет большой дисплей, что позволяет не ошибиться со считыванием показаний
UNI-T UT33A — еще один компактный прибор, который имеет подставку. Среди функционала тестера имеется возможность измерения показателей транзисторов. Таймер на отключение срабатывает через 30 минут после неактивности устройства. Работает мультиметр от двух пальчиковых батареек на напряжение 1,5 Вольт

Есть и другие не менее эффективные приборы таких марок, как Intertool, NEO и Topex, купить которые можно в интернет магазине Цилиндр. Теперь рассмотрим популярные модели мультиметров для автоэлектриков.

Какой выбрать тестер автоэлектрику

Часто в автомобиле возникают неисправности с электрической частью. Обращаться в автосервис по такому поводу не всегда рационально, и к тому же это еще и затратно. Чтобы выявить поломки электрической части автомобиля самостоятельно, следует воспользоваться мультиметром. Какой мультиметр выбрать для автоэлектрика, узнаете из материала.

Elitech MM 100 — автолюбителям рекомендуется купить мультиметр этой модели, так как он имеет относительно невысокую стоимость, а также отличается хорошим качеством. Измерения выводятся на монитор небольшого размера. Для прозвонки кабеля в конструкции прибора имеется зуммер, дающий звуковое оповещение. Питание прибора осуществляется от кроны 9В.

Лучшие варианты цифровых тестеров для профессионалов

Имеются и специальные мультиметры, которые предназначены для применения специалистами. Вот эти модели:

CEM DT965BT — очень удобный прибор, который подходит для проведения измерений в темное время суток. Для этого мультиметр оснащен подсветкой дисплея. Кроме того, устройство имеет большой дисплей, а также соответствующие кнопки управления. Кроме обычного стандартного набора функций, прибором можно проводить измерения емкости конденсаторов, частоты сигналов и температуры
Fluke 107 — устройства этого производителя являются самыми эффективными и надежными. Их главное достоинство в том, что они выдают точные показания, поэтому активно пользуются среди профессионалов. Измерение диапазона можно выбирать автоматически или вручную, что зависит от самого пользователя. В конструкции прибора имеется блок памяти, посредством которого можно фиксировать измеренные показания. Недостаток прибора в том, что он имеет узкий диапазон измерений, а также высокая стоимость
Testo 770-3 — это измерительное устройство с токоизмерительными клещами. В конструкции оборудования имеются клещи, посредством которых можно обхватывать кабель с целью измерения силы тока. Кроме измерения тока, мультиметром можно измерять также напряжение, емкость и прочие величины. Достоинство этого агрегата в том, что инструмент может самостоятельно распознавать переменный или постоянный ток. Показания выводятся на дисплей, имеющий подсветку. Главный недостаток в том, что этот инструмент стоит достаточно дорого

Выше были рассмотрены цифровые мультиметры, которые каждый сможет купить в зависимости от поставленных целей. Это может быть домашнее использование или для проверки электрооборудования автомобиля. Купить мультиметры разных производителей можно в интернет магазине Цилиндр.

Как выбрать мультиметр для дома и автомобиля: параметры моделей для бытового и профессионального использования | Умный выбор

Мультиметр позволяет определить электрические показатели, выполнить прозвон соединительных кабелей или шнуров для поиска неисправностей, чтобы проще было их устранить в последующем. Для ремонта электронных устройств и починки домашней бытовой техники это незаменимое приспособление.

Мы решили рассказать, как выбрать мультиметр для дома и для автомобиля. Помог нам в этом Всеволод Гаккель, консультант магазина «Радиоволна».

На рынке много моделей различного класса, предназначенных для профессионалов или радиолюбителей. Самостоятельно определить, какой мультиметр выбрать, довольно сложно.

Мы расскажем обо всех технических особенностях устройств, попутно рассмотрев три лучшие модели, которые выделились среди конкурентов хорошими техническими параметрами и функционалом:

1. ELITECH ММ 300;

2. РЕСАНТА DT 830B;

3. FLUKE 106.

Цифровой мультиметр для дома ELITECH ММ 300

элемент питания 6LR61;
широкий спектр измерений;
погрешность – не более 1,5%.

Прибор с расширенным функционалом умеет измерять напряжение, силу постоянного и переменного тока, сопротивление, частоту, температуру. Доступна проверка погрешности, емкости конденсаторов. Присутствует опция фиксации изменений. Установлена защита от перегрузки. В комплекте поставляется термопара.

Оптимальный вариант для дома, позволяющий решать разные бытовые задачи. У мультиметра даже присутствует опция проверки работоспособности диодов и транзисторов. Также аппарат умеет определять повреждения шнуров и соединения. Работать прибор может при максимальной температуре до + 40 градусов по Цельсию.

Отзывы

Хороший аппарат для любителей. Тестер точно измеряет температуру, напряжение, силу тока и прочее, предоставляя достоверные сведения. Есть опция записи результатов. Корпус крепкий. Не хватает только подсветки.

Плюсы:

измерение частоты;
проверка целостности кабелей;
замер сопротивления;
трехразрядные измерения;
замер температуры;
малая погрешность;
опция записи результатов.

Минусы:

нет подсветки.

Бюджетный РЕСАНТА DT 830B для автомобиля и бытовой работы

автоматическая коррекция нуля;
погрешность – 2%;
3-разрядные измерения;
АЦП двойного интегрирования;
защита от влаги, пыли, повреждений.

Подойдет для автомобиля в том случае, если запланирована проверка шнуров или уровня заряда аккумулятора. Используется продвинутая система двойного интегрирования. Умеет замерять все основные электрические параметры, а также температуру, емкость конденсаторов.

При использовании дома подойдет для ремонта кабелей, так как умеет определять их целостность. Поддерживается работа с постоянным и переменным током. Корпус защищен от механических повреждений, попадания воды и пыли. В комплекте шнур с двумя щупами. Есть удобный селектор типа измерения.

Отзывы

Самый простой мультиметр универсального типа. Применяется как дома, так и в полевых условиях (к примеру, для авто). Показывает результаты замеров с минимальной погрешностью. Но качество комплектных щупов крайне низкое.

Плюсы:

небольшая погрешность;
АЦП двойного интегрирования;
замер емкости конденсаторов;
проверка на целостность;
автокоррекция нуля;
автоматический выбор режима;
защищенный корпус.

Минусы:

некачественные щупы.

Электрический тестер FLUKE 106 для профессиональных электриков

электробезопасность по CAT III;
питание от батарейки ААА;
фиксирование результатов;
автоматический выбор диапазона;
замер частоты.

Электрический тестер, предназначенный для электрика. Это профессиональный прибор с крайне малым уровнем погрешности. Соответствует классу электробезопасности CAT III. Способен измерять емкость конденсаторов вплоть до 1000 мкФ. Также определяет сопротивление, частоту, силу тока, напряжение, температуру.

Аппарат умеет выявлять неисправность, а также мелкие повреждения шнуров и соединений. Все замеры выполняются с погрешностью от 1,5 до 5% (по емкости). Устройство заключено в крепкий, надежный корпус с несколькими уровнями защиты. По параметрам аппарат превосходит более дорогие модели.

Отзывы

Прибор, цена которого соответствует его качеству. С помощью этого тестера вы получите достоверную информацию о состоянии проводки. Многофункциональный девайс с минимальной погрешностью.

Плюсы:

соответствие CAT III;
опция фиксации замеров;
малый уровень погрешности;
автоматический выбор рабочего диапазона;
измерение частот, температур;
защищенный корпус;
питание от батарейки;
щупы;
определение повреждений кабелей.

Минусы:

Виды мультиметров

У таких приборов существует некое разделение на типы. Причем, все зависит от конструкции самого устройства. Самих видов всего два, но о них полезно узнать, чтобы правильно выбрать прибор для повседневного использования.

Посмотрим, какие виды мультиметров присутствуют в магазинах:

Аналоговые (стрелочные). Измерительные приборы такого типа оснащены специальной шкалой. Результаты демонстрируются при помощи отклонения стрелки на определенные деления. Новичкам такие тестеры никак не подойдут, поскольку требуют сноровки при работе. Разработаны для профессионалов. Неопытный пользователь может неправильно считать показания, даже просто взглянув на шкалу не под тем углом. Тем не менее, аналоговые тестеры более точны в плане измерений емкости батарей или конденсаторов. Также по скорости движения стрелки определяется работоспособность электролитов.
Цифровые. За отображение информации об измерениях в таких приборах отвечает цифровой дисплей. Среднестатистическому пользователю такие мультиметры подходят более всего, поскольку сразу виден нужный результат. Во всем остальном они похожи на аналоговые приборы. Только принцип работы немного другой. Здесь за обработку данных, полученных от щупов, отвечает специальный процессор. В аналоговых девайсах такого нет. А погрешность у тестеров обоих типов примерно одинаковая. На рынке по большей части представлены именно цифровые приборы, как самые ходовые и популярные.

Классификация тестеров по типу конструкции наиболее правильная. Но некоторые специалисты также выделяют отдельные виды в зависимости от сферы применения продукта. В этом случае речь идет о бытовых и профессиональных приборах. Они различаются не только функционалом, но и ценой.

Чем бытовой прибор отличается от профессионального

Чтобы понять, какой мультиметр лучше выбрать для дома, нужно знать отличия профессиональных и бытовых приборов. Она заключается в цене и технических особенностях.

Итак, рассмотрим особенности и параметры мультиметров различного уровня, которые необходимо учесть при покупке:

Точность измерений. Для домашнего девайса не нужна особая точность. Достаточно знать примерное сопротивление резистора или емкость конденсатора. О напряжениях и вовсе говорить нечего. В быту нет техники, для которой критичны малейшие отклонения от нормы. Но если человеку нужно постоянно проверять состояние аппаратуры, точность замеров обязательна. Поэтому схемотехника у тестера соответствует высокому классу. Неправильные показания чреваты серьезными проблемами.
Погрешность. Параметр, влияющий на точность произведения замеров. В профессиональных мультиметрах это значение не превышает 0,5%, иначе информация будет недостоверной. Аппараты для дома обладают уровнем погрешности от 2 до 5%. Так что выбор мультиметра для дома – процесс простой, в отличие от подбора профессионального продукта. Но учтите, что девайсы с высоким уровнем погрешности в некоторых ситуациях бесполезны.
Работа с напряжениями. Аппараты начального уровня не работают с напряжением в 500 В. А профессиональные модели вполне на это способны. Ведь иногда приходится тестировать довольно мощное оборудование. Мультиметр высокого класса обязательно умеет работать с различными по мощности девайсами.
Защита от перенапряжения. У дешевых аппаратов ее нет. Ведь дома нет таких приборов, которые выдают повышенное напряжение и просто сжигают тестер. А вот на производстве их много. Поэтому профессиональные мультиметры обязательно имеют такую защиту в своей конструкции.

Дополнительный функционал. К нему относятся такие возможности, как звуковое сопровождение при прозвоне кабелей, определение работоспособности транзисторов, замер температуры и частоты. Все это есть только в устройствах высокого класса. Для обычного пользователя дополнительные опции не важны. Главное, чтобы девайс точно выполнял свою прямую функцию. Кстати, из-за дополнительных функций цена на профессиональные модели существенно выше, чем на продукты начального уровня.
Корпус. Устройства для профессиональных электриков обычно оснащены ударопрочными корпусами с полной защитой от воды и пыли, так как важно, чтобы прибор работал в любых условиях. В то же время простые модели заключены в обычный пластиковый корпус без малейшего намека на защиту. Это еще одна особенность, отличающая профессиональный продукт от массового варианта.

Таковы основные отличия мультиметров разных уровней. Приобретать продукт, предназначенный для профессионалов, обычному пользователю необязательно. Большинство опций не будет востребовано при повседневном использовании. Если взять стандартный тестер, то его вполне хватит для успешной работы.

По каким техническим параметрам выбирать мультиметр

Выбирать тестер не так-то просто. Все, о чем мы рассказали выше, обязательно учитывается. Но есть особенности, на которые обращают отдельное внимание перед приобретением того или иного прибора. Некоторые из них не особенно влияют на точность измерений, но также важны, как и основные характеристики.

Вот какие второстепенные параметры стоит рассмотреть:

Рабочий диапазон. Речь идет о том диапазоне, в котором устройство измеряет определенную величину. Будь то напряжение, сила тока или емкость конденсатора. Это значение обычно указывается в спецификациях прибора. Чем шире диапазон – тем лучше. Это означает, что тестер работает со многими приборами. К примеру, хороший мультиметр способен измерять напряжение от 1 мВ до 100 В. Или же работать с сопротивлением вплоть до 600 Ом.
Дисплей. Влияет на качество отображаемой информации. Чем он больше и информативнее, тем удобнее пользоваться измерительным прибором. Хорошо, если у экрана есть подсветка – это позволит использовать тестер при недостатке освещения. Информация на дисплее должна быть легко читаема. Также неплохо, если ЖК-экран поддерживает отображение разнообразных символов. Так вы получите наиболее полную информацию о результатах замера. На большом экране отображаются честные результаты вплоть до тысячных долей.
Эргономика. Мультиметр – это, в первую очередь, мобильное устройство. Его основное качество – возможность переноски и работы в любых условиях. Важно, чтобы пользоваться аппаратом было удобно. На эргономику существенно влияют размеры девайса, а также форма корпуса. Тестер не должен быть чересчур большим (за исключением стационарных моделей для профессионалов). Также важно, чтобы он хорошо лежал в руке. Для этого перед покупкой подержите устройство.
Качество щупов. Это специальные металлические стержни, позволяющие считывать напряжение или силу тока с определенных компонентов. Они заключены в изоляционный корпус и подключаются к тестеру при помощи гнезд. Часто дешевые мультиметры поставляются со щупами низкого качества. Они не могут нормально считать импульсы и быстро ломаются. Проверять качество этих компонентов стоит перед покупкой. Ведь найти щупы в свободной продаже очень сложно.

Дополнительные возможности. К ним относятся проверка целостности проводки, звуковое сопровождение прозвона и прочие необязательные, но полезные опции. В мультиметрах начального уровня их нет. Но более дорогие модели (даже бытовые) часто бывают оснащены ими. Если есть возможность, то лучше искать приборы с расширенным функционалом. Некоторые из этих опций пригодятся в повседневном использовании. Так что их наличие – весьма неплохой бонус.
Изготовители. Выпуском тестеров занимаются как лучшие производители с мировым именем, так и малоизвестные компании, выставляющие свою продукцию по бросовым ценам. Для выбора хорошего прибора нужно знать, какие фирмы заслуживают доверия. Неплохие мультиметры у таких компаний, как Fluke, Victor, Elitech. Также Ресанта, Testo, IEK, Bort, CEM. Устройства этих брендов обладают высоким качеством, надежны, неприхотливы в обслуживании и способны предоставить достоверную информацию при любых условиях.

Заключение

Если учитывать мнение специалистов, то выбор мультиметра для дома и профессиональных задач – два разных процесса. Ведь устройства разного класса существенно отличаются друг от друга. Но следуя нашим рекомендациям, получится подобрать тот тестер, который требуется именно вам.

Напомним о моделях, характеристики которых мы рассмотрели в начале обзора:

• Мультиметр для дома ELITECH ММ 300. Компактный тестер, работает в трех режимах. Питается от батареек. Умеет измерять частоту и температуру. Присутствует система сохранения показаний.

• РЕСАНТА DT 830B для автомобиля. Мультиметр начального уровня с неплохим функционалом. Здесь внедрен АЦП двойного интегрирования, позволяющий добиться точных результатов. Присутствует 3-разрядное измерение и опция автоматической коррекции нуля.

• FLUKE 106 для профессиональных электриков. Прибор, соответствующий классу электробезопасности CAT III. Работает от батареек ААА, измеряет напряжение, частоту и температуру. Есть опция автокоррекции нуля. Прибор автоматически выбирает диапазон. В комплекте качественные щупы.

Чтобы подобрать качественный мультиметр, отвечающий конкретным потребностях, достаточно следовать рекомендациям, предложенным в нашей статье.

Как выбрать цифровой мультиметр? / Статьи и обзоры / Элек.ру

Цифровой мультиметр незаменим, если вы работаете с силовыми или слаботочными сетями, а также электронными устройствами. Он удобен в обращении и дает более точные результаты, чем аналоговый прибор. В основе цифрового мультиметра — аналогово-цифровой преобразователь, который проводит нужные вычисления и выводит их на экран. От качества этого преобразователя сильно зависит точность, стабильность и конечная стоимость продукта. Сами по себе мультиметры также могут различаться по характеристикам, стоимости и внешнему виду. Однако есть несколько базовых параметров, на которые нужно обратить внимание в первую очередь.

Внешний вид

Цифровой мультиметр должен иметь ударопрочный корпус. Он выдерживает падение с высоты не более 1.5 м: все детали устройства прочно закреплены и зафиксированы. Сильные удары и другие виды механических воздействий не отражаются на работе прибора. Некоторые модели поставляются вместе с защитным кожухом, например, Fluke 179, Fluke 28II, а некоторые даже имеют взрывозащиту и искробезопасный корпус (Fluke 28II EX).

Требования, предъявляемые к корпусу устройства, определяются условиями его эксплуатации. Если вы будете работать в запыленных помещениях с высоким уровнем влажности, нужен прибор с соответствующим уровнем пыле- и влагозащиты. Допустим, такой, как Fluke 28II. Для бытовых измерений этот критерий не настолько важен.

Обратите внимание, насколько удобны отдельные элементы конструкции:

переключатель режимов;
элементы управления;
провода щупов;
есть ли подсветка дисплея.

На удобство использования цифрового мультиметра влияет и тип источника питания. Некоторые приборы работают от аккумулятора, некоторые — от стандартных батареек. Нужно понимать, работаете вы автономно, или у вас всегда есть доступ к сети. Иногда стандартные батарейки предпочтительнее аккумулятора, особенно при нерегулярном использовании прибора или при работе в поле.

Функциональность

Любой мультиметр измеряет силу тока, сопротивление и напряжение. Для цифровых приборов этот список намного шире. К базовым функциям, которые должны присутствовать в профессиональном мультиметре, относят следующие:

Измерение постоянного и переменного напряжения. Постоянный ток — для диагностики приборов и схем, переменный — для работы с сетью электропитания, но бывают и другие применения.
Измерение постоянного и переменного тока. Функция ограничена не большой максимальной силой тока, обычно 10А, но встречается и до 20 А. К большинству мультиметров можно подсоединить выносные токовые клещи, это решение для высоких токов, до 6000А.
Измерение сопротивления. Функция полезна для выполнения базовых замеров — например, при ремонте мобильных устройств или отдельной электрической цепи. Для более точных измерений лучше приобрести омметр, однако есть настольные мультиметры с очень высокой точностью, например, Fluke 8508A.
Прозвонка проводов. Позволяет определить поврежденную жилу в многожильном проводе. Результат выводится на экран, а также в виде световой и звуковой индикации. Последний вариант считается наиболее удобным — мастеру даже не нужно смотреть на прибор, чтобы выявить зону повреждения.
Измерение температур. Область применения ограничена только вашей фантазией, однако существуют специфические решения термозондов с проникающей или поверхностной термопарой. Всё зависит от области применения. В основном используются термопары типа «К».

Помимо основных функций в цифровом мультиметре могут присутствовать и дополнительные. Их следует выбирать с учетом тех задач, для которых приобретается устройство. Они могут быть следующими:

проверка работоспособности транзистора;
бесконтактное обнаружение провода;
проверка диодов;
измерения индуктивности;
измерения емкости конденсаторов.

Проверка работоспособности транзистора необходима тем, кто работает с электроникой. Мультиметры, обладающие этой функцией, оснащены трехконтактным транзисторным разъемом. Они работают гораздо быстрее, чем омметры.

Функция NCV (бесконтактное обнаружение провода) удобна для решения мелких бытовых задач. Она позволяет обнаружить провод, находящийся глубоко в стене, не удаляя обои и слой штукатурки (однако точность большинства приборов очень примерная и для получения достоверных результатов профессионалы берут что-то посерьёзнее, например, CEM LA-1012 или Fluke 2042). Функция пригодится, если нужно поработать перфоратором, а схема электропроводки утеряна.

Проверка диодов позволяет определить нижний предел напряжения, при котором будет проходить электрический ток. Он дает более полную информацию, чем прозвонка, определяющая только работоспособность диода.

Измерения индуктивности и емкости конденсаторов пригодятся мастерам, работающим с электротехникой и электроникой. Они нужны для определения параметров не промаркированных элементов электрической цепи. Кроме того, такая проверка позволяет быстро выявить компоненты, пришедшие в негодность.

Характеристики

Важнейший показатель любого контрольно-измерительного прибора — погрешность. Она показывает допустимое отклонение полученного значения величины от ее фактического значения. Чем ниже уровень погрешности, тем точнее прибор.

Мультиметры, предназначенные для домашнего пользования, имеют погрешность 0.025 — 3.0 % А вот в профессиональных приборах она уже не должна превышать 0. 025 %.

Перед покупкой мультиметра обратите внимание на предел измерений. Эта характеристика определяет диапазон от минимального до максимального значения какого-то параметра. Во многих современных устройствах он определяется автоматически.

Еще одна важная характеристика — разрядность дисплея. Она показывает, сколько знаков после запятой будет отображать прибор. Чем выше разрядность мультиметра, тем более точные результаты с его помощью можно получить.

Для обозначения разрядности используются цифры. К примеру, 2.5-разрядный дисплей способен отображать результаты с точностью до 0.01, а 3.5-разрядный — до 0.001. Наиболее распространены мультиметры с разрядностью 3.5-4.5, но встречаются и 8,5-разрядные приборы.

Разрядность и погрешность — близкие характеристики, но у них есть отличия. Погрешность определяет, насколько достоверные результаты можно получить с помощью прибора. Разрядность — насколько точно прибор может отобразить полученный результат.

Какой мультиметр вам нужен?

Руководство покупателя мультиметра

Будь то небольшое электронное соединение или большая сложная схема, каждый компонент, от простого диода до сложного усилителя мощности, должен быть проверен на электрические свойства.

Мультиметр является основным инструментом контроля качества разработчика электроники, и, тем не менее, чтобы убедиться, что у вас есть правильный измеритель по правильной цене, может потребоваться некоторое планирование.

Мультиметры — это электронные устройства для измерения напряжения, тока и сопротивления.Хотя существует много разных типов мультиметров с разными функциями и преимуществами, в первую очередь следует подумать о аналоговом или цифровом.

Аналоговые и цифровые

Аналоговые мультиметры , как вы могли догадаться, используют классические аналоговые шкалы для измерения напряжения, тока и сопротивления. Они, безусловно, более примитивны и редко используются в наши дни, однако некоторые утверждают, что аналоговые счетчики более чувствительны, чем их цифровые аналоги, и многие по-прежнему предпочитают их.После малейшего изменения постоянного напряжения стрелка аналогового мультиметра может отклониться, что влияет на точность показаний измерения и может не совпадать с тем, что вы видите на цифровом измерителе.

Если вы имеете дело со схемами с высокочувствительными измерениями, вам может подойти аналоговый мультиметр.

В современном мире, с другой стороны, преобладают цифровые мультиметры (DMM). Обычно они состоят из ЖК-дисплея, ручки для выбора различных диапазонов, аналого-цифрового преобразователя и внутренней схемы для преобразования сигнала.

В целом мы рекомендуем цифровые мультиметры, но есть еще сотни моделей на выбор, поэтому вам нужно отфильтровать свои варианты и рассмотреть различные факторы при выборе правильного цифрового мультиметра. Вот некоторые вещи, о которых следует помнить:

Аналоговый набор

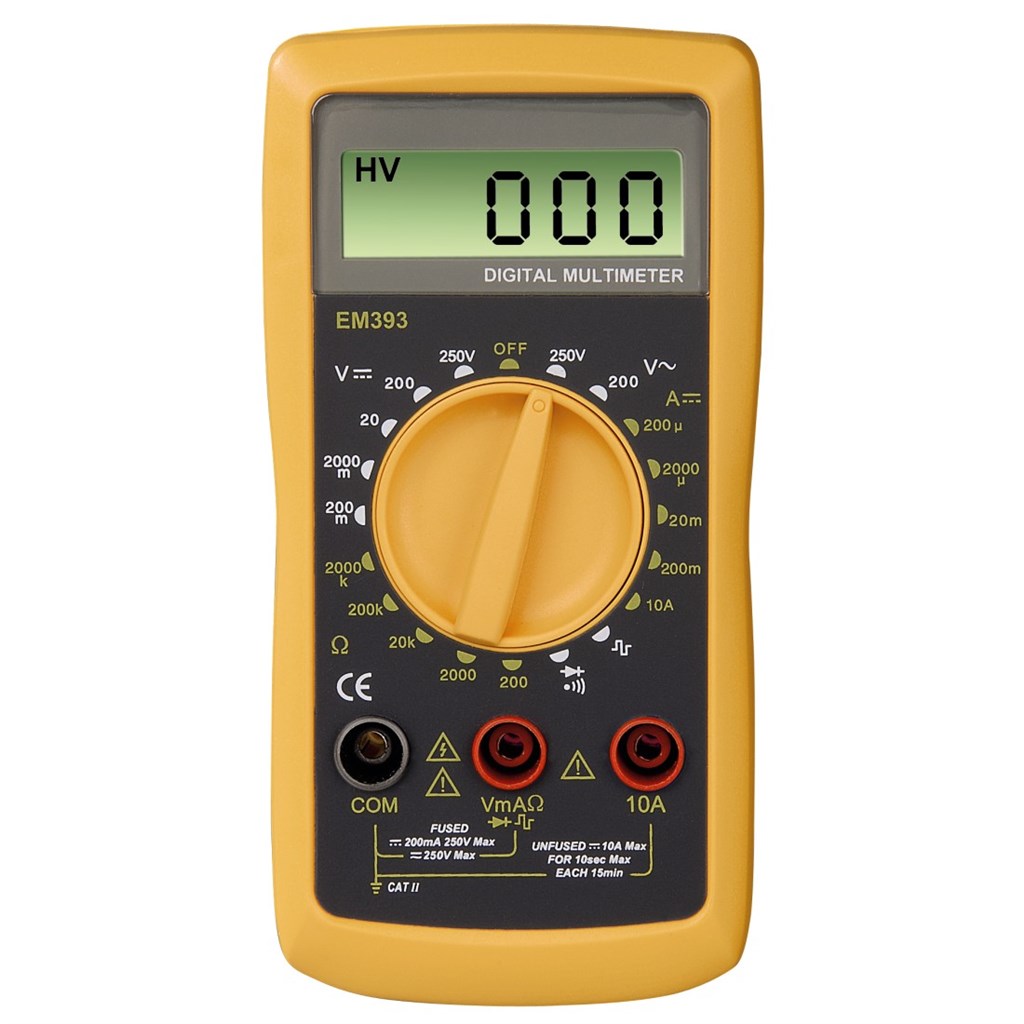

Цифровой мультиметр ЖК-дисплей

Цена

Цифровые мультиметры доступны в широком диапазоне цен от 10 до 1500 долларов. Это зависит от бренда и включенных функций.Счетчики с более высокой ценой обычно более надежны и точны, чем модели с более низкой ценой. Мультиметры Workbench , как правило, дороже по сравнению с портативным цифровым мультиметром .

В общем, мы рекомендуем посмотреть, как часто вы будете использовать устройство, и какие функции вам нужны. Если это случайный инструмент, возможно, подойдет и более дешевое устройство. Но чем больше вы планируете использовать счетчик, тем больше вам понадобится прочная конструкция и более дорогой счетчик.

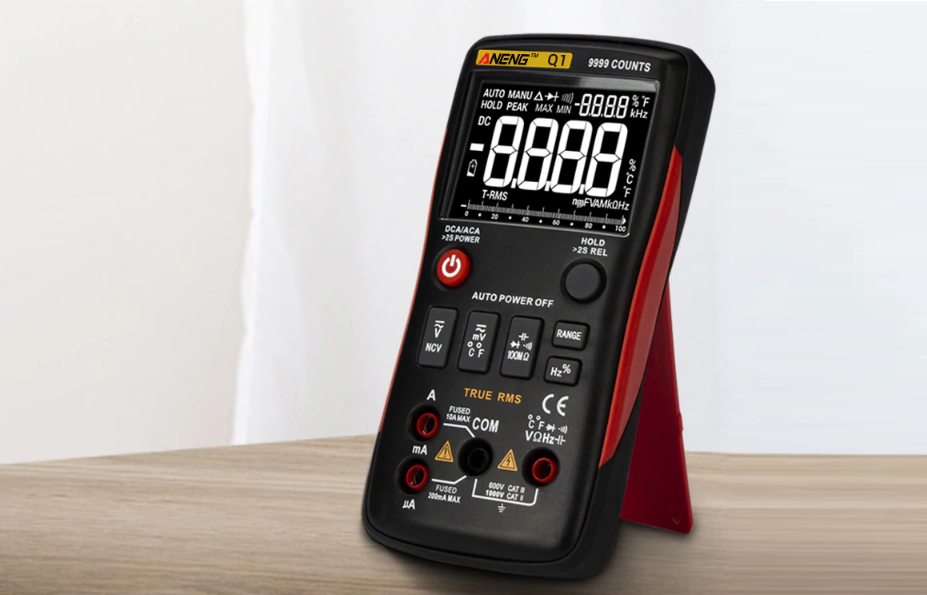

Счетчики на дисплее

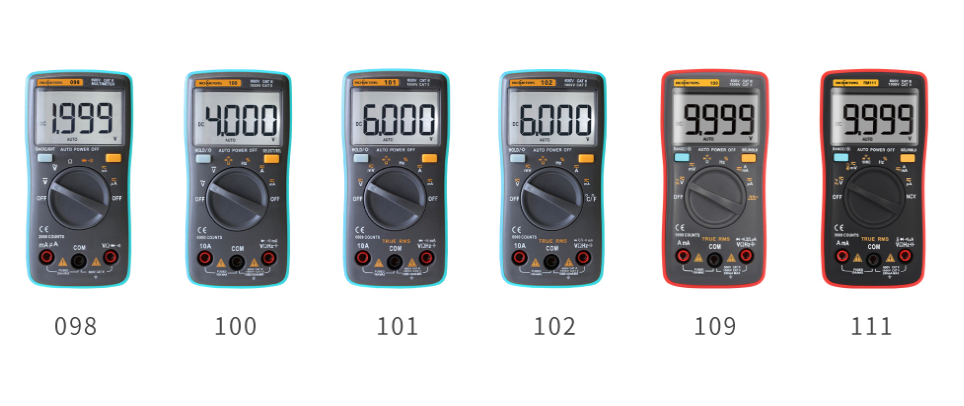

Разрешение счетчика или счетчиков на дисплее — это наименьшая часть шкалы, которая может отображаться и зависит от шкалы.Это относится к тому, насколько велико число, которое может отображать счетчик, или общее количество отображаемых цифр. Чем больше количество дисплеев, тем лучше. Сравните мультиметры с отображаемым числом более 1000.

Универсальность в измерениях и функциональность Мультиметры

Basic имеют стандартные функции, такие как измерение постоянного и переменного тока, напряжения, сопротивления и емкости. Другие измерители предлагают различные тесты (проверка диодов, проверка батарей, проверка целостности, проверка транзисторов) и специальные функции (автоматический выбор диапазона, аналоговая гистограмма, интерфейс RS-232 для ПК, истинное среднеквадратичное значение), что делает их более полезными, чем стандартный мультиметр.

Ознакомьтесь с руководством пользователя устройства, чтобы ознакомиться с предлагаемыми функциями и соответствующим образом выбрать глюкометр.

Безопасность

При работе с высоким напряжением очень важно знать, какой измеритель вам следует использовать. В зависимости от силы тока, протекающего по проводнику, вы можете выбрать устройство, представляющее собой нечто среднее между мультиметром и токоизмерительными клещами .

Токоизмерительные клещи

Токоизмерительные клещи, созданные как одноцелевой тестовый инструмент для электриков, представляют собой электрический тестер, сочетающий в себе вольтметр и токоизмерительные клещи.Токоизмерительные клещи имеют встроенный трансформатор с единственной целью измерения тока, который они могут измерять с точностью до десятых долей единицы.

В отличие от мультиметра, токоизмерительные клещи не нужно подключать к цепи для измерения тока. Все, что вам нужно сделать, это поместить зажим вокруг провода под напряжением, чтобы измерить ток, не прерывая работу цепи. Токоизмерительные клещи идеально подходят для электромонтажных работ, поскольку они могут измерять большие токи переменного тока.

Посмотрите в руководстве производителя, какие модели подходят для каких категорий (CAT).Чем ниже номер CAT, тем меньше защита.

Токоизмерительные клещи ExTech

Токоизмерительные клещи Fluke

CAT I предназначен для измерения напряжений в специально защищенных вторичных цепях.
CAT II относится к распределению электроэнергии на местном уровне, например, от стандартной настенной розетки или подключенной нагрузки.
CAT III относится к измерениям на проводном оборудовании в стационарных установках, распределительных щитах и автоматических выключателях. Токоизмерительные клещи Fluke True-RMS и Extech Electronics AC Power Clamp Meter соответствуют классу безопасности CAT III.
CAT IV относится к источнику измерений уровня установки или электросети на первичных устройствах защиты от перегрузки по току и на блоках управления пульсациями. Токоизмерительные клещи Fluke 324 соответствуют категории безопасности CAT IV 300 В.

Все еще не знаете, какой счетчик купить? Напишите нам по адресу [email protected] Руководство по мультиметрам

2018 — Как выбрать лучший мультиметр

Мультиметр, также известный как вольт-омметр или мультитестер, представляет собой электронный измерительный прибор, используемый для измерения нескольких электрических величин.Типичный мультиметр можно использовать для измерения напряжения, тока и сопротивления. Некоторые из лучших мультиметров могут делать больше, позвольте нам поделиться с вами некоторыми советами.

Перед покупкой мультиметра вы должны понять основные типы, их особенности и способы применения.

Мультиметры

выпускаются либо в портативном, либо в большом настольном варианте. Хотя последний более точный инструмент, портативные модели были бы более практичными.

Ниже приводится руководство, которое дает вам базовый обзор типов доступных мультиметров и того, как выбрать мультиметр, который лучше всего соответствует вашим потребностям.

Как вы собираетесь использовать мультиметр?

Знание того, для чего вы собираетесь использовать мультиметр, является первым соображением при выборе лучшего для вас мультиметра. Это упрощает процесс выбора.

Если вы покупаете его для личного пользования дома, мультиметра с основными функциями будет достаточно. С другой стороны, если вы подрядчик, вам, скорее всего, понадобится более сложная модель.

Однако, если вы планируете широко использовать мультиметр, даже если он предназначен для личного пользования, лучше всего приобрести мультиметр хорошего качества.Чтобы определить качественные модели мультиметров, вы можете проверить отзывы о конкретной модели.

Какой мультиметр лучше всего подходит для вашего ценового диапазона?

Если вы используете мультиметр в личных целях, самого дешевого мультиметра будет достаточно, чтобы удовлетворить ваши потребности. Небольшое предостережение: вы получаете то, за что платите. У более дешевого устройства будут свои ограничения.

Цена обычно является показателем качества. Поэтому, если вы хотите использовать мультиметр профессионально в долгосрочной перспективе, не следует жертвовать качеством в ущерб цене.Мультиметр по цене от 200 до 300 долларов будет хорошей инвестицией.

Также имейте в виду, что мультиметры требуют регулярной калибровки для поддержания точности и предотвращения ошибок в показаниях. Стоимость калибровки портативного мультиметра может составлять от 50 до 100 долларов. Если у вас ограниченный бюджет, вы можете выбрать более дешевый мультиметр, который не требует калибровки. Однако это будет означать, что потребуется замена, если мультиметр поврежден или перестает быть точным.
