Сложно представить себе помещение, в котором с той или иной частотой находятся люди, не оснащенное выключателем. Выбор простого, на первый взгляд, устройство, которым люди пользуются на уровне условных рефлексов, может доставить определенные трудности. Далее попробуем разобраться в конструктивных, функциональных и декоративных особенностях выключателей.

Первое, на что необходимо обратить внимание — максимально допустимая нагрузка. Если в процессе эксплуатации электрический выключатель любого типа будет подвергаться слишком большой нагрузке, то он может оплавиться и выйти из строя и даже воспламенится. Поэтому, перед выбором выключателя, необходимо подсчитать суммарную мощность всех управляемых элементов и сопоставить ее с максимально допустимой нагрузкой. Для применения в бытовых целях будет вполне достаточно моделей, рассчитанных на 10-16 А.

Типы механизмов

Внешне все выключатели, так или иначе, схожи между собой. Однако под декоративной накладкой могут скрываться механизмы разных типов. Для обозначения каждого типа используется несколько понятий из бытового и профессионального лексикона. То, что обыватели зовут «обычным выключателем» в профессиональной терминологии обозначается как двухпозиционный ключ. Этот механизм предназначен для замыкания/размыкания проводника. Двухполюсный выключатель — это два двухпозиционных ключа на одном суппорте, или «сдвоенный двухпозиционный ключ».

Проходной выключатель, используемый для управления светом из нескольких мест — это двухпозиционный переключатель. Еще его называют перекидным. Сдвоенный вариант двухпозиционного переключателя в быту зовется перекрестным. Переключатель отличается от ключа тем, что не просто замыкает и размыкает цепь, а коммутирует между собой разные ее участки, переключая напряжение с одного на другой.

Особняком стоят выключатели кнопки. Фактически, это отдельный тип механизма (нормально разомкнутый ключ). На современном рынке появляется все больше предложений кнопочных выключателей. Наиболее распространены подпружиненные выключатели кнопки в управлении системами жалюзи и устройстве дверных звонков, но некоторые модели могут использоваться и для управления освещением.

Для управления одним источником света могут использоваться как ключи, так и переключатели. Если же необходимо устроить управление освещением, скажем, крыльца возле входной двери из двух мест, тогда необходимо использовать проходной выключатель (двухпозиционный переключатель). В случаях, когда необходимо обеспечить управление светом из трех мест, скажем, в начале, середине и конце длинного коридора, то тогда понадобится два проходных и один перекрестный выключатель. То есть, тип механизма необходимо учитывать при потребности управления светом из нескольких мест.

Монтажные особенности

Кроме типа используемого механизма бытовые электрические выключатели классифицируются и по способу монтажа. Они могут быть встраиваемыми и накладными. Первые служат для установки в монтажные коробки, помещенные в технологические углубления в стене. То есть, предназначены для использования в электросетях, проложенных скрытым способом.

Накладные модели оснащаются собственным корпусом и крепятся непосредственно к поверхности. Они служат для монтажа в электросети, проложенные скрытым способом. Выбор типа монтажа всецело зависит от типа электросети объекта.

Также, разные модели выключателей оснащаются различными типами зажимов на контактных клеммах. Механизмы зажимов делятся на винтовые и безвинтовые. Существенной разницы между ними нет, только первые обеспечивают более надежную фиксацию токоведущих жил на основе алюминия и отличаются более высокой скоростью монтажа. Вторые, в свою очередь, не теряют силу фиксации под воздействием высоких температур перегрузок. Впрочем, правильно подобранный выключатель вряд ли будет подвергаться перегрузкам, поэтому выбор типа зажимов в большей степени зависит от собственных предпочтений.

Конструктивные особенности выключателей

Количество и конфигурация органов управления также разнятся. Количество в большинстве моделей составляет от одного до двух. Существуют модели с тремя клавишами, но они не так распространены и применяются только в специфических случаях. Необходимое количество клавиш зависит от особенностей управляемых потребителей. Для сложных светильников с тремя и более осветительными элементами можно применять двухклавишные модели, позволяющие управлять сегментами цепи, для сложных цепей подойдут трехклавишные модели или блок управления, собранный из одинарных моделей под одной рамкой.

Наиболее распространенная конфигурация органов управления — клавиши. Они представляют собой широкие пластиковые накладки на качающийся механизм. Отчетливый и звонкий щелчок — признак качественного механизма. Кроме клавишных существуют еще поворотные (роторные) и рычажковые (тумблерные). В первом случае переключение положений происходит при помощи поворота ручки. Рычажковые выключатели имеют механизм, похожий на клавишные, но в качестве органа управления выступает удлиненная ручка. Функционально органы управления не отличаются, поэтому выбирать их можно исходя из собственных предпочтений.

Кроме того, выключатели оснащаются подсветкой или индикацией. Важно понимать, что эти два понятия — не одно и тоже. Подсветка работает, когда выключатель находится в выключенном положении и призвана облегчать его поиски в темноте. Индикация, в свою очередь, показывает, когда управляемая цепь замкнута. То есть, подсветка будет полезной опцией в любом случае, а индикация пригодится, если потребитель находится вне пределов видимости в непосредственной близости от выключателя. Также индикация полезна в случае, если потребитель управляется несколькими выключателями. При таком применении ни один из выключателей не имеет четкого выключенного или включенного положения.

То есть, для выбора правильного выключателя понадобится учитывать допустимую нагрузку на него, тип необходимого механизма и его конструктивные особенности. Кроме того, для эксплуатации в условиях повышенной влажности или вне пределов помещения понадобится приобретать защищенные влагоустойчивые модели.

Технические характеристики одноклавишных выключателей

Технические характеристики одноклавишных выключателей

Устройства коммутации, которые позволяют выключать или даже выключать электрические устройства разного назначения (вентиляторы, люстры, бойлеры и прочее), являются важной частью обустройства электрической проводки.

Благодаря простоте установки и конструкционной надежности наибольшее распространение получили одноклавишные выключатели, характеристики которых на высшем уровне.

Они дают возможность осуществить управление (а именно, включать и выключать) или одним прибором освещения, или целой группой ламп (к примеру, несколько светильников точечного типа, которые вмонтированы в подвесные потолки).

Содержание:

Общие сведения

Устройство и принцип работы

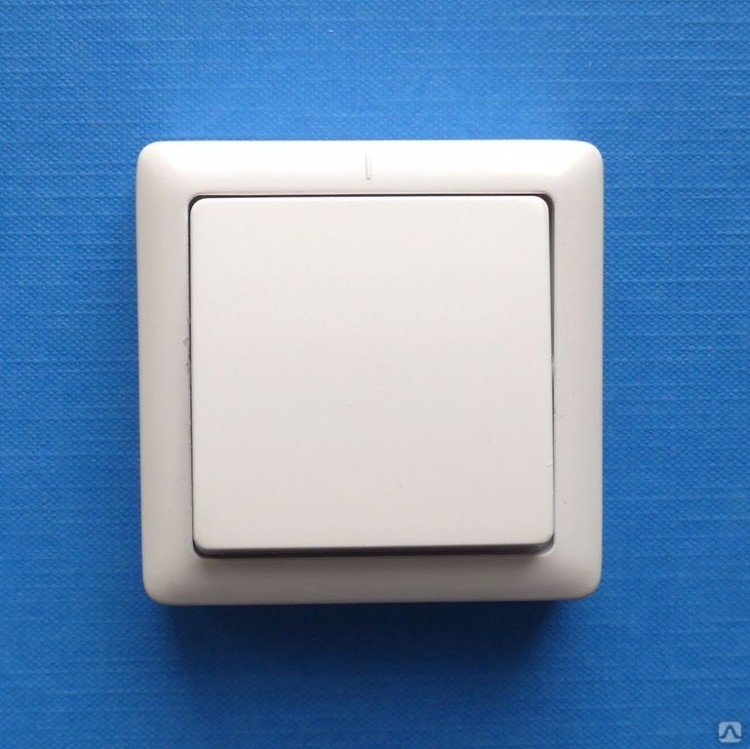

Выключатель одноклавишного типа конструктивно состоит из основных 4 частей:

• Главная (металлическая, куда реже пластиковая).
• Рабочий механизм, который состоит из контактной группы, зажимов (для подсоединения электрических проводов) и элементов для крепления.
• Клавиша.
• Защита декоративного элемента (корпус или рама).

Принцип действия довольно простой для каждого одноклавишного коммутатора:

• В положении «вкл» элемент контактной группы замыкаются и напряжение начинает поступать на осветительный прибор, он начинает работать.
• И наоборот, в положении «выкл» контакты разъединяются, в цепи «фазы» будет происходить разрыв, а лампа погаснет.

Рассмотрим, какие есть виды коммутаторов.

Виды выключателей с одной клавишей для управления

По способу установки отличаются 3 основные виды выключателей:

• Для скрытой проводки, которую часто используют при возведении современных построек.
• Для наружной установки (такие изделия в основном популярны для загородных построек).
• Для установки на шнур прибора освещения.

По степени защищенности механизма внутреннего типа от влаги и пыли:

• Для защиты помещения (IР20).
• Для помещений, в которых повышенный уровень влажности (IР44).
• Для наружного применения (IР65).

По числу коммутируемых внутренних контактов:

• Однополюсные (с одной группой контактов, которые подключают в разрыв проводов «фазы»).
• Двухполюсные (с двумя группами контактов, которые отключают от электрического устройства оба провода питания: ноль и фаза).
• Проходные, которые обладают тремя контактами.

По методу подключения электрических приборов выключатели могут быть:

• С зажимами винтового типа.
• С подпружиненными клеммами для фиксации.

Далее стоит рассмотреть все параметры таких коммутаторов.

Подробности

Технические характеристики

К главным технических параметрам одноклавишных выключателей бытового типа можно отнести:

• Рабочее напряжение – от 220 до 250 В.
• Номинальный ток от 4 до 16 А.
• Степень защиты от попадания твердых частиц и жидкостей.
• Прочность механического характера.
• Температурный диапазон, в котором изготовитель гарантирует бесперебойную работу прибора.

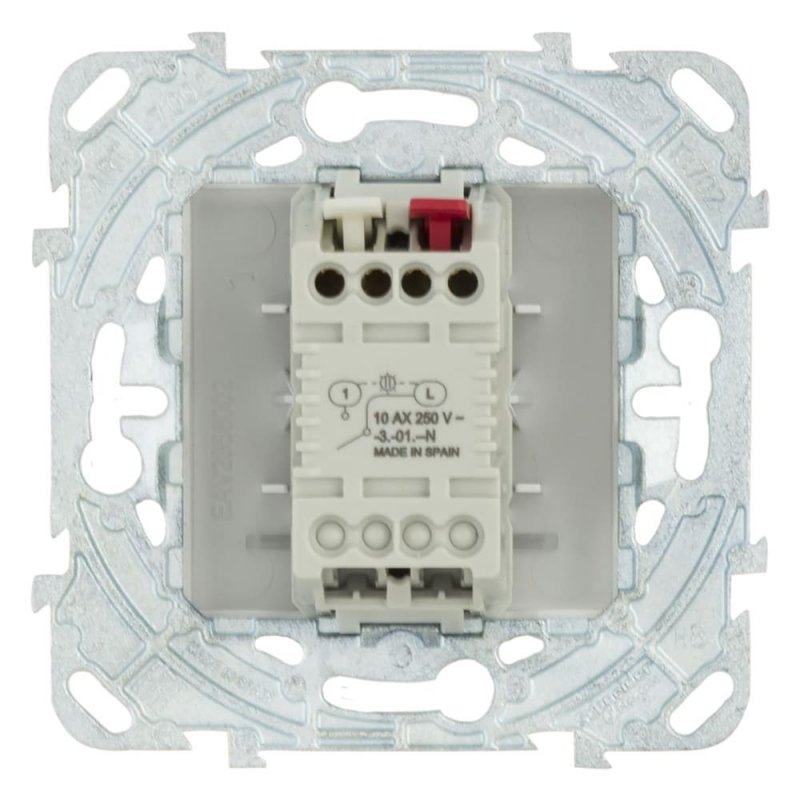

Как правило, на обратной стороне механизма рабочего типа изготовить прописывает главные технические параметры. К примеру, взять маркировку 10 А 250 В. Это значит, что максимальное значение тока 10 А, а максимальное напряжение 250 В, при которых допустимо применение такого конкретного устройства.

Популярные изготовители

Технические характеристики одноклавишных выключателей таковы, что изготовителям требуется конкурировать между собой. Именно одноклавишные коммутаторы самые востребованные на рынке приспособлений для освещения. Среди наиболее популярных потребителей и проверенных временем изготовителей следует отметить:

• итальянский Вtiсinо.
• испанские Simоn и Fоntini.
• шведский Wеrkеl.
• норвежский Hеgеl.
• российские «Светозар», ДКС и TDM Еlесtriс.
• турецкие Маkеl, Vikо и Lеzаrd.
• французский Lеgrаnd.
• немецкие Sсhnеidеr Еlесtriс, ABB, Wеssеn и Girа.

Дизайн весьма разнообразный (и по оттенкам, и по габаритам, форме управляющей клавиши, а также декоративной рамки).

Область применения, назначение и место монтажа

Модели одноклавишного типа предназначены для выключения и включения одного электрического устройства или одновременно управления несколькими устройствами:

• декоративной подсветки фасадов здания снаружи.
• Устройств для наружного освещения.
• Водных нагревателей (накопительных или проточных).
• Вентиляторов (приточных, вытяжных, потолочных или напольных).
• Настенных или потолочных светильников (вне зависимости от количества ламп).

Выключатели устанавливают в местах, которые самые удобные для дальнейшего применения. К примеру, изделия для управления освещениям в помещении устанавливают около входных дверей. Ранее такие выключатели монтировали на уровне человеческой головы среднего роста. По эргономическим современным требованиям их, в основном, устанавливают так, чтобы не пришло поднимать руку (то есть на высоте 0.8-1 метр от напольного уровня).

Особенности конструкции

По внешнему оформлению проходной выключатель одноклавишного типа для света ничем не отличается от аналога стандартного типа. Его технологической особенностью будет конструкция и алгоритм работам внутренних контактов коммутирующего типа. При изменении положения клавиши фаза переключится с одного контакта выходного типа на другой. Если подключать один световой источник посредством двух таких переключателей, то можно осуществить включение и выключение их двух мест. Такие прибор находят широкое применение, к примеру, в обустройстве освещения коридоров большой длины, лестничных пролетов или комнат с большой площадью. Вот пример – один выключатель устанавливают в начале коридора, а второй в конце. Тогда, войдя в коридор и включая освещение, можно отключить его при выходе.

Для настольных ламп, торшеров, бра и переносных светильников

Монтаж выключателя одноклавишного типа непосредственно на провод электрического питания, который идет от электроприбора к розетке, сильно увеличивает удобство применения таких устройств освещения, как настенные бра, торшеры или настольные лампы. Внутри маленького корпуса смонтирована контактная группа, которая при переключении клавиши управления замыкает или даже размыкает электроцепь. Для повышения эксплуатационной безопасности (к примеру, при смене лампы без отключения устройства от розетки) контакты коммутации в положении «выкл» начинают «разрывать» оба провода (фазу и ноль). Обычно эти переключатели рассчитаны на ток до 4А, которого вполне хватает для большого количества переносных бытовых устройств для освещения.

Выключатели, имеющие встроенную подсветку

Дополнительный комфорт при управлении устройствами электрического типа обеспечивают одноклавишные выключатели, технические характеристики которых таковы, что у определенных моделей есть подсветка.

Встроенную лампу индикаторного типа устанавливают или на защитной рамке, или непосредственно внутри клавиши. Если использовать этот выключатель для того, чтобы управлять осветительными приборами, то подсветка встроенного типа дает возможность без труда отыскать его даже в очень темном помещении (получается, индикаторная лампа будет светиться в положении «выкл»). А вот для управления, к примеру, водонагревателем автономного типа, лучше использовать одноклавишный выключатель с лампочкой внутреннего типа. Она будет сигнализировать о том, что устройство находится во включенном состоянии. И вы постоянно будете в курсе, прибои освещения находится в рабочем режиме или нет.

Подключение и монтаж

Работы по подготовке, которые требуется произвести до начала установки одноклавишного выключателя при электрической проводке скрытого типа:

• Проштробите стены (то есть, сделайте канавки для укладки электрических проводов).
• Обустройстве отверстия с дальнейшей установкой подрозетников и распределительных коробок.
• Прокладывайте электрические кабели в соответствии со схемой снабжения помещения электрическом.

После того, как все работы по предварительной подготовке окончены, приступит к непосредственному монтажу одноклавишного выключателя. Процесс достаточно простой и при этом не требует от исполнителя особой подготовки в сфере электротехники:

1. Обесточьте помещение, выключая соответствующий автомат на электрическом щитке (в современных городских многоквартирных домах он обычно размещен на лестничной площадке).
2. Пробником (с неоновой лампочкой или цифровой) обязательно проверьте отсутствие напряжения на проводах (чтобы в полной мере убедиться, что мы отключили требуемый автомат).
3. Освободите провода от изоляционного слоя на длину в 0.9 см (посредством специального устройства или простого канцелярского ножа).
4. Если изготовитель поставляет выключатели в собранном виде, разберите его на 3 составные компонента (то есть клавишу, рамку и главный механизм).
5. Вставьте зачищенные концы проводов в особые отверстия (если используем изделие с зажимами винтового типа, закрутите винты, соблюдая определенную осторожность, чтобы не срывать резьбу от чрезмерно приложенных усилий).
6. Посредством винтов или даже саморезов прикрепите рабочей механизм до подрозетника.
7. Установите рамку для защиты.
8. Прикрепите к рабочему механизму клавишу для выключателя (как правило, хватает и небольшого нажатия).
9. Выключите автомат подачи напряжения на щитке силового типа и проверьте смонтированное устройство в работе.

Важно! Лишний провод аккуратно укладывайте в подрозетник, не допуская при этом больших перегибов.

На что важно обратить внимание при выборе

Хотя простой электрический одноклавишный выключатель, характеристики которого необычны, является достаточно простым устройством, при его выборе требуется учесть определенные основные моменты:

• Первое, на что важно обращать внимание при подборе изделия – это на разновидность проводки (открытая или скрытая) и условия дальнейшего эксплуатирования. Естественно, что выключатель, который рассчитан на работу внутри помещения, ни в коем случае нельзя применять снаружи.
• Далее требуется определить количество контактных групп. Для выключения и включения обычной люстры в комнате, как правило, применяют однополюсные выключатели, которые включают в «разрыв» проводы фазы. Для управления мощными устройствами для нагревания воды профессионалы рекомендуют использовать двухполюсные изделия, которые важно отключить от устройства оба питающих провода (фазу и ноль).

Чтобы контакты не подгорали при эксплуатации, а изделие могло прослужить как можно больше, электрические характеристики выключатели (номинальный ток и рабочее напряжение) лучше выбрать с запасом.

• Внешнее оформление выключателя тоже имеет огромное значение при выборе. Многообразие расцветов цветов (от простого классического белого до стального, который является ультрасовременным) популярных клавишных выключателей дает возможность выбирать изделие, которое будет гармонировать с основным дизайном помещения.
• И последний (хоть и не менее важный) показатель, который влияет на выборе приспособления коммутационного типа – его стоимость. Как правило, чем изделие дороже, тем более качественные материалы были применены для его создания. Для и конструкция у дорогостоящих приборов более долговечная и надежная. По этой причине за дешевизной при подборе компонент не следует гнаться. От этого, в итоге, может не просто зависеть эксплуатационный срок при бесперебойной работе, но и безопасность).

Это, пожалуй, и все.

Заключение

Если вы правильно подобрали модель одноклавишного выключателя от надежной компании-изготовителя, а также провели грамотную установку и подключение, то можете быть уверенными в том, что она сможет прослужить не один десяток лет. Главное, чтобы были строго соблюдены все правила по безопасности при выполнении всех электротехнических работ (вне зависимости от того, будете ли вы вносить изменения в схему электрической проводки после ремонтных работ в помещении или просто решили произвести замену старого выключателя на новый).
