Выключатель на три положения: Как подключить трехклавишный выключатель — инструкция и схема

Содержание

Проходные выключатели схема подключения из 3 мест

Схема подключения проходного выключателя с 3х мест

Любой выключатель в помещении располагается таким образом, чтобы им было удобно пользоваться, даже в темноте. Никто ведь не устанавливает его в дальнем конце комнаты, он должен быть на входе, «под рукой». Исключение составляет коридор или прихожая. Если выключатель установлен на входе в квартиру, то как погасить свет, когда вы выходите из коридора? Приходится возвращаться к его началу, а затем идти в темноте: это небезопасно.

Если ваша прихожая или коридор достаточно длинные, можно установить двойной или даже тройной проходной выключатель. Все точки будут равнозначными, при включении (выключении) любой клавиши, соответственно загорается (гаснет) освещение.

Единственное неудобство: у таких приспособлений нет фиксированного положения «вкл» или «выкл». Все зависит от соседних коммутационных блоков. То есть, запоминать: «вверх» — включить, а «вниз» — выключить, бессмысленно.

Разумеется, никакой магии тут нет. Схема подключения проходного выключателя с 3-х мест отработана, и успешно реализуется своими руками. Единственное условие — придется купить специальные коммутационные блоки, и достаточный запас проводов. Каждый проходной выключатель оснащен инструкцией, в которую входит схема подключения на 3 точки. На тыльной стороне обязательно присутствует маркировка с различными способами подключения.

Общие принципы работы проходных выключателей

Чтобы понять, как работает схема, рассмотрим основные ее элементы на примере двух точек включения (самая распространенная):

  1. Вместо выключателя в классическом понимании (прибор, размыкающий цепь), используется переключатель. То есть, с одной стороны два контакта, а с другой — один. При этом фаза (которая подается на светоточку), не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.
  2. Цепь будет замкнутой в том случае, когда оба переключателя находятся в одном положении.
    То есть, или обе клавиши вверх, или обе клавиши вниз. Один из коммутаторов условно считается входным, на него приходит фазный питающий провод. В зависимости от положения клавиши, напряжение подается на один из выходных контактов, которые в свою очередь соединяются со входной парой второго коммутатора (выходного). На схеме хорошо видно, в каком случае цепь замкнута, а в каком разомкнута.
  3. Практически это работает следующим образом: вы подходите к началу коридора, включаете освещение. Пройдя до конца, вы с помощью второго коммутатора гасите свет. Двигаясь в обратном направлении, вы просто переводите клавиши в другое положение, сохраняя тот же алгоритм.

На предыдущей схеме было показано, как организовать схему с помощью распределительной коробки. Это правильный способ, но он приводит к перерасходу кабеля: линии дублируются, появляются дополнительные клеммные группы. Соединить переключатели можно напрямую, если позволяет конфигурация комнаты.

Система работает так же точно, только вам придется протянуть горизонтальный провод между выключателями. При этом не нужно монтировать распределительную коробку и прокладывать «лишние» провода.

Подключение проходных переключателей с 3-х мест

Если вы разобрались с принципом работы двухточечной схемы, проще будет понять подключение в одну цепь сразу 3 коммутационных устройств. Довольно часто требуется смонтировать проходной выключатель с трех мест. Например, большая прихожая с выходом в три коридора, длинный проход с ответвлением посередине. Или лестница на второй и третий этажи, с общим освещением пролетов. В каждой точке должен быть коммутатор, с помощью которого можно управлять одной светоточкой. Разумеется, требуется соблюдение общего правила: включив освещение в одном месте, вы можете погасить его в любом другом.

При такой организации питания, одинаковые устройства не подойдут. В крайних точках (это условное понятие, только для реализации схемного решения) устанавливаются переключатели. Так же, как и в двухточечной схеме. В центре монтируется так называемый проходной коммутатор с 4 контактами.

Важно! Если переключатели можно использовать как в многоточечной, так и в классической схеме, проходные выключатели имеют одно предназначение.

При таком подключении крайние коммутаторы работают по схеме двух точек, но включение света также зависит от положения проходного переключателя. Принципиальное отличие от двухточечной системы — свет зажигается не только в том случае, когда крайние выключатели находятся в разных положениях. Проходной коммутатор перенаправляет фазу от верхнего контакта входного выключателя на нижний контакт выходного, и наоборот. Для наглядности изобразим фазный провод разными цветами:

  1. Все клавиши в положение «вниз», свет не горит. Включаем коммутатор №1: по черной линии, фаза проходит через всю цепь, источник света зажигается.
  2. Далее нам необходимо погасить свет в районе выключателя №2. Переводим клавишу в положение «вверх», (№1 также вверху), черная линия размыкается, на входе красной линии фазы нет. Свет погас.
  3. Переводим клавишу выключателя №3 в положение «вверх». Замыкается цепь красной линии, свет зажегся. Для того, чтобы он погас, достаточно перевести любой из коммутаторов в другое положение.

Схема выглядит несколько мудрено, однако работает исправно, и главное — безопасно. Все манипуляции происходят лишь с фазным концом, замыкание исключено. Опять же, можно выполнить монтаж с помощью распределительной коробки, или напрямую соединить коммутаторы проводами. Во втором случае, экономия кабеля налицо.

Если возникнет необходимость создания дополнительных точек включения, используются проходные коммутаторы с 6 контактами.

Количество таких устройств неограниченно, схема подачи электроэнергии работает по такому же принципу. Любой из коммутаторов может подать напряжение на световую точку, либо выключить свет.

Трехклавишный проходной выключатель

Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Многие начинающие электрики (не профессиональные) путают эти понятия, и пытаются организовать проходную схему на трехклавишнике.

Монтажная схема явно дает понять, что проходное включение невозможно. Фазный провод на входе один, никакого перебрасывания линии на так называемые «крайние» коммутаторы не будет.

Обычно с помощью таких выключателей организовывают сложную многоуровневую схему освещения на люстре. Однако можно подключить к нему несколько световых точек:

  • В одной комнате (или коридоре) — для освещения разных рабочих зон. При этом источники света могут быть различной мощности.
  • В разных комнатах, на каждую клавишу заводится отдельный светильник.

При этом важно соблюдать главный принцип: размыкается фазный проводник, ноль постоянно заведен на источник света.

Итог

Если вам не совсем понятен принцип сложных коммутаций, просто соедините провода по одной из предложенных схем. При первом включении обязательно используйте защитный автомат: в случае ошибки он защитит цепь от короткого замыкания.

Видео по теме

Правила монтажа проходного переключателя с трех мест

Далеко не все знают, что такое проходной выключатель и как его монтировать. Такой прибор более сложный в установке, чем стандартный, знакомый всем переключатель, ведь одной точкой освещения можно будет управлять с большого количества устройств. Схема подключения проходного выключателя с 3-х мест требует определенных знаний и сноровки при практической реализации.

Зачем нужны проходные выключатели

Включение света в длинном темном коридоре может быть довольно неудобным, если есть лишь один выключатель, расположенный в конце комнаты. Наиболее рациональна установка проходных переключателей (другое название — перекрестные выключатели) в разных сторонах комнаты. Так можно будет включить, выключить свет сразу после входа в коридор. Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях.

Еще один вариант использования такой схемы управления — большая спальня с несколькими кроватями. Если установить проходные переключатели у каждого спального места, можно включить лампочку, не вставая.

Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов. Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте.

Правильная схема проходных выключателей

Наиболее часто используется подключение проходных выключателей по схеме с трех мест. При монтаже нужно учесть все, что будет входить в схему:

  • коробка;
  • осветительные приборы;
  • провода;
  • выключатели.

На вид перекрестный переключатель — обычный прибор с одной клавишей, который только переключает контакты электрической цепи. Механизм в нем стоит посередине контактов (их три). Двухклавишный выключатель имеет 2 клавиши, 6 контактов. Схема подключения следующая.

У первого устройства один контакт идет для фазы, два контакта — для промежуточных кабелей.

У третьего прибора первый контакт соединяется с промежуточным кабелем, два провода предназначены для выходной фазы. Второй выключатель перекрестный, у него есть 4 контакта, по два на каждое устройство. Свет будет загораться, когда один из промежуточных приборов замкнет цепь.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Для создания схемы применяют два и более проходных выключателя. Схема может включать любое количество проходных устройств, но увеличение их числа будет серьезно усложнять работу — необходимо четко знать порядок расположения кабелей и соединений в коробке.

Как работает схема освещения

В качестве примера можно описать следующий порядок работы проходных устройств:

  1. Включение клавиши на первом приборе приводит к подключению лампочки. Электрический ток пойдет по фазе.
  2. Выключение клавиши приводит к прекращению горения лампочки.
  3. После переключения переходного отсоединителя лампочка загорается.
  4. При повторном нажатии этой клавиши лампочка отключается.
  5. Аналогичным образом работает третий выключатель: при нажатии на клавишу лампа загорается, при повторном нажатии — прекращает работать.

Если коридор в помещении слишком длинный, вполне можно смонтировать 4 и более точки регулирования электрических устройств.

Что понадобится для монтажа

Кроме собственно выключателей, монтажной коробки и кабеля нужной длины, монтажник должен иметь:

  • изоленту;
  • крестообразную и простую отвертки;
  • острый нож;
  • пассатижи;
  • гаечные ключи;
  • клеммы;
  • бокорезы.

Проще всего подключить приборы, если в комнате уже сделана качественная проводка. В этом случае придется только сделать штробы для вывода выключателей.

Если это невозможно, есть вариант выполнения открытой проводки в кабель-каналах. Для указанных целей понадобится перфоратор со специальной насадкой или кабель-канал, в зависимости от выбранного варианта подключения.

Для закрепления гофротрубы нужно купить алебастр, а для завершения ремонта — штукатурку. Лучший способ сэкономить время и деньги — делать монтаж проходных выключателей на этапе ремонта.

Порядок монтирования

Выполнять подключение проходных устройств нужно так:

  1. Убедиться, что электроэнергия отключена. Выполнить проверку сети отверткой-индикатором.
  2. Уточнить местоположение проводки. Все действия нужно осуществлять аккуратно, чтобы не повредить кабели.
  3. Выбрать место будущего нахождения распределительной коробки, установить ее.
  4. Проложить трех-, четырехжильные кабели (для промежуточного устройства применяются четырехжильные).
  5. Соединить концы всех кабелей в распределительной коробке, закрепить клеммами, строго соблюдая схему подключения.
  6. Подсоединить проходные устройства.

Полученная трехместная система управления освещением помещения делает очень удобной его эксплуатацию. После удачного монтажа можно пытаться делать более сложные схемы в квартире и на даче.

Зачем нужен проходной выключатель на 3 точки с подсветкой: схема подключения и как он работает

Выключатель с трех мест пользуется популярностью за счет комфорта, который создает в доме, а также возможной экономии электроэнергии. Достаточно подобрать правильную модель и произвести монтаж.

Выключатель с трех мест – современное решение управление светом

Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить. Так во многоэтажных или многоквартирных домах уже используют выключатели на 3 точки. Во-первых, это комфортно, ведь не нужно спускаться на первый этаж, чтобы выключить свет, а во-вторых, это реальная экономия. Если подобрать правильный прибор и грамотно установить.

Когда применяется выключатель с трех мест?

  1. На лестнице, чтобы разместить один вверху, второй на этаже. Включили свет, поднялись на верхний этаж и выключили.
  2. Один устанавливается на входе в спальню, остальные с левой и правой стороны кровати.
  3. В коридоре.
  4. В частных коттеджах и на дачах, чтобы осветить дорожку.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

  1. Клавишные.
  2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

  1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам.;
  2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Подключение выключателя на 3 точки

Еще на этапе строительства важно разработать электрическую схему и продумать ее монтаж. Необходимо учесть все места, где будет располагаться прибор для контроля освещения с 3-х точек. Речь идет о длинных коридорах, лестницах, подвальных помещениях. Если монтаж будет проводиться собственными силами, специалисты рекомендуют сначала объединить проводами 2 проходных выключателя и лампочку. Такой подход позволяет запомнить, какими контактами и как производилось подсоединение.

Проходной

Для подключения схемы из трех точек понадобится два переключателя на два направления и один перекрестный вариант.

Принципы подключения следующие:

  1. Проходной переключатель соединяется с клеммами перекрестного. Замыкает цепочку осветительный прибор. Фазовый провод к входному контакту, а тот что от светильника, тянется к щитку.
  2. К проходным переключателям ведется трехжильный провод, а к перекрестным – четырехжильный.

Перекрестный

  1. Нулевой провод протягивается от щитка в распределительную коробку. На контакты лампы его перекидывают только с разветвителя.
  2. Фазный кабель протягивается из щитка, рабочий провод отводится на контакты выключателя.
  3. Разветвительная коробка позволяет произвести последовательное соединение контактов. Фаза кидается на перекрестный выключатель, который устанавливается между двумя проходными моделями. Потом фаза кидается и на второй проходной.
  4. От второго проходного выключателя ведется кабель для подсоединения ламп.
  5. Завершающим этапом станет монтаж распределительной коробки на стену. Устанавливается поверх стены или монтируется в стену.

Советы безопасности

На щитке отключается электроэнергия при работе с любыми осветительными устройствами.

  1. Индикаторной отверткой проверьте наличие тока в сети.
  2. Если щит на лестничной площадке, повесьте объявление о том, что ведутся работы и перед совершением манипуляций с проводом, проверяйте наличие тока.
  3. Используйте защитные перчатки с изоляцией, которые защитят от удара током.
  4. При штроблении используется защитная одежда.

Проходные и перекрестные модели – лучшее решение для организации освещения в доме. А продуманная и грамотно спланированная схема размещения позволит обеспечить максимальный комфорт в доме. Выбирая подобные приборы, экономить на существующих моделях не стоит. Регулировка света с нескольких независимых точек – это комфорт и экономия электроэнергии. При этом такие устройства проработают дольше, чем любые датчики движения и хлопковые выключатели.

Полезное видео

{SOURCE}

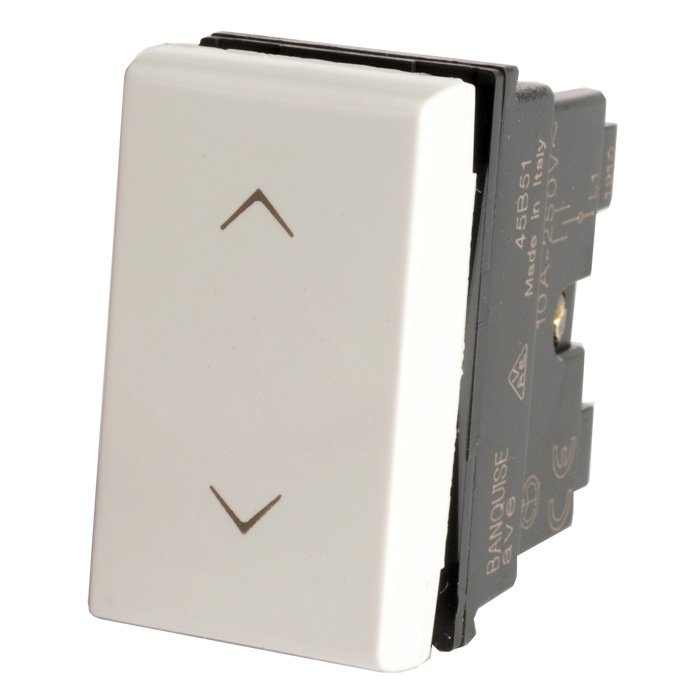

Проходной выключатель

Для удобства управления освещением и электроприборами в квартирах большой площади часто используется проходной выключатель. Подобные устройства призваны обеспечить максимально комфортную эксплуатацию потребителей электроэнергии. В частных квартирах их установка применяется для управления осветительными приборами на лестницах, в коридорах, спальнях и прочих местах, где для удобства включения света в помещении может быть недостаточно установки одного устройства. Это часто бывает связано, например, с необходимостью возвращаться в противоположный конец коридора или вставать с кровати для того чтобы включить или выключить свет в комнате.

Альтернативой таким выключателям могут служить устройства, управляемые дистанционно с помощью пульта. Однако их применение связано с рядом существенных недостатков, таких как необходимость в периодической замене элемента питания пульта ДУ, а также его возможной потерей.

Чтобы разобраться, как подключить проходной выключатель, необходимо в первую очередь уяснить его внутреннее устройство и принцип действия.

Конструкция устройства

Классификация проходных выключателей света напрямую зависит от их конструкции и функционального назначения. По количеству независимых коммутируемых электрических цепей такие устройства разделяют на одноклавишные, двухклавишные и трехклавишные.

Простейший проходной выключатель представляет собой изделие, имеющее три клеммы для подключения проводов, одна из которых является входом, а две  – выходами. Рабочий контакт этого коммутационного устройства имеет всего два положения, в одном из них замкнутой является одна линия, а в другом – вторая. При нажатии на клавишу выключателя его контактная группа меняет свое положение, размыкая при этом одну из цепей и одновременно замыкая вторую. Это и позволяет управлять освещением одновременно из двух мест.

Некоторые модели таких устройств имеют также промежуточное положение контактов, при котором оба они находятся в разомкнутом положении. Трехпозиционный выключатель относится к отдельной группе изделий со своими специфическими задачами и крайне редко применяется в цепях освещения.

Еще одним типом устройств, которые предназначены для управления электроприборами из трех и более мест, являются перекрестные выключатели.

Их конструкция отличается тем, что в ней присутствует пара связанных между собой контактов, переключение которых происходит одновременно при нажатии на клавишу. Такие изделия могут быть выполнены в трех- и двухклавишном варианте. Они предназначены, соответственно, для управления работой трех или двух групп потребителей.

Схемы подключения

Управление освещением из двух, трех и более мест может быть реализовано по схеме, использующей проходной выключатель, подключение которого является достаточно несложной задачей.

Для того чтобы обеспечить управление освещением из двух мест, необходимо использовать схему коммутации, в состав которой входят два таких изделия. Изменение положения контактов любого из них приводит к включению или отключению напряжения на осветительном приборе. Реализовать эту схему можно, используя следующее соединение элементов электрической цепи.

Как видно из рисунка, схема подключения проходных выключателей имеет некоторые отличия от аналогичной схемы для обычных коммутационных устройств. Больше всего она напоминает подключение обычного двойного выключателя, однако имеется принципиальное отличие, состоящее в том, что в любом положении замыкающих контактов одна из двух коммутируемых цепей является замкнутой. Таким образом, два выключателя составляют единую систему управления освещением.

Такое техническое решение позволяет подать напряжение на вход потребителя электрической энергии при помощи изменения положения контактов любого двух коммутационных устройств.

Проходной выключатель, схема которого представлена на рисунке, позволяет управлять освещением из двух мест. На практике часто возникают ситуации, требующие применения более сложных устройств, обеспечивающих возможность управления работой электрической сети из трех и более мест.

Для реализации различных схем управления потребителями электроэнергии могут быть использованы двойные или тройные, а также перекрестные выключатели.

Порядок подключения

Установка проходного выключателя не является слишком сложной задачей. Сделать это почти так же просто, как и установить обычные устройства коммутации.

Последовательность подготовительных действий, которые необходимо сделать при его монтаже, такая же, как и при установке любых элементов электрической проводки:

  • Как правило, прокладка проводов для монтажа любых элементов проводки осуществляется в ходе масштабных ремонтных работ, включающих в себя укладку кабелей в штробах, а также подготовку и установку монтажных коробок для выключателей. Чтобы обеспечить надежное подключение контактов устройства к проводам они должны выступать за край коробки как минимум на 60 мм.
  • Если работы по прокладке проводов и монтажу установочных коробок уже были проведены, то следует подготовить их к установке выключателей. Для этого нужно освободить концы всех проводов (их количество зависит от конструкции выключателя) от изоляции на 50-150 см.
  • Первое, что следует сделать – это отключить напряжение на элементах электрической проводки при помощи автоматического выключателя, установленного на входе в квартиру. Перед тем, как приступать к выполнению любых действий с элементами электрической проводки, необходимо убедиться в отсутствии напряжения с помощью индикаторной отвертки или тестера.
  • Провода подсоединяются к клеммам с использованием маркировки, нанесенной на корпус изделия. При этом входящий провод обозначается буквой L (L1 и L2 если выключатель двухклавишный), а выходящие – стрелками. Иногда на заднюю часть корпуса наносится схема подключения. Порядок присоединения проводов не имеет особого значения, это можно сделать в любом порядке.

  • Рабочая часть выключателя вставляется в коробку и фиксируется при помощи раздвижных лавок или зажимов.
  • Выполняется монтаж пластиковой рамки на лицевую часть устройства.
  • Устанавливается клавиша (или клавиши).
  • На последнем этапе необходимо сделать контрольное включение каждого устройства чтобы убедиться в работоспособности схемы.

Особенности подключения

Главными особенностями подключения проходных выключателей являются:

  1. Количество проводов, необходимое для их работы. Следует обратить внимание, что от распределительной коробки к такому устройству подходит трехжильный провод, по одной из трех его жил на выключатель подается фазное напряжения, а две других являются выходящими проводами.
  2. Особое внимание нужно обратить на порядок соединения двух представленных на схеме выключателей между собой. Для этого должна быть использована распределительная коробка. Однако на практике зачастую более целесообразной оказывается прокладка двухжильного провода непосредственно от одного устройства к другому, что позволяет значительно сэкономить. В таком случае от распределительной коробки к выключателю может приходить всего один провод вместо трех.

Для того чтобы управлять освещением из трех и более мест с возможностью управления различными группами осветительных приборов, следует использовать схемы, включающие в свой состав двухклавишные проходные и перекрестные выключатели.

На рисунке изображена схема подключения одной группы осветительных приборов, управление которой может осуществляться из пяти различных точек. Первым и последним элементом представленного последовательного соединения является проходной выключатель. Количество перекрестных выключателей, которые могут быть задействованы в подобной цепи, ограничивается только соображениями практической целесообразности и удобства применения.

Устройство перекрестного выключателя является достаточно несложным. Он имеет две пары контактов, к которым присоединяется входящий и выходящий двухжильный провод. При нажатии на клавишу происходит одновременное размыкание ранее замкнутых контактов и перекрестное замыкание их друг с другом. Это позволяет изменить состояние каждого из двух проводов, проложенных между проходными выключателями, без нажатия на клавишу любого из них.

Перемычки между контактами такого устройства, которые указаны на рисунке, нужны для более наглядной демонстрации его работы. На практике такое изделие в большинстве случаев имеет только 4 контакта, что существенно облегчает процесс его подключения.

Чтобы получить возможность управления одновременно двумя группами потребителей, необходимо использовать двухклавишные выключатели. Принцип их работы не отличается от уже рассмотренного, однако схема подключения закономерно является более сложной.

Двухклавишный проходной выключатель допустимо рассматривать, как два одинарных устройства, помещенных в один корпус.

При необходимости управления группами потребителей из трех и более мест необходимо использовать двух- или трехклавишные перекрестные выключатели.

Как видно из рисунка, каждое двухклавишное устройство имеет шесть клемм для подключения проводов. Расположены они таким образом, чтобы исключить двоякое толкование расположения контактов каждой отдельной электрической цепи. И все же, следует обращать внимание на цветовую маркировку проводов. Согласно общепринятым правилам изоляция заземляющего проводника окрашивается в желто-зеленый цвет, а нулевого рабочего – в синий. Фазный проводник  может быть окрашен в любой цвет, но чаще всего используется черная или коричневая изоляция.

Что касается способа монтажа проходного выключателя, то, как и прочие устройства электрической проводки, он может иметь внутренний или наружный способ установки. Каждый из них обладает своими преимуществами и недостатками, однако в большинстве случаев используется внутренняя установка, как более надежный, эстетичный и безопасный вариант.

Таким образом, процесс монтажа проходного выключателя представляется задачей, которая вполне по силам любому человеку. Главное при этом четко представлять схему подключения осветительных приборов, а также место в ней монтируемого устройства.

Выключатели

 Типы выключателей

    В зависимости от метода воздействия на  исполнительный элемент выключателя — часть, на которую нажимают, поворачивают или перемещают каким либо образом с целью изменения положения контактов, выключатели могут быть: клавишные, кнопочные, поворотные, перекидные и шнурковые.

    Клавишные выключатели широко используют для управления освещением в жилых и общественных зданиях. Их контактные группы обычно соответствуют схемам 1, 5, 05, 6 и 7. Они имеют наиболее эстетичный вид. Такие выключатели выпускают различных фасонов и цветовых оттенков. Пример клавишного выключателя показан на Рис. 2.

    Кнопочные выключатели в быту используют гораздо реже – это, прежде всего кнопка звонка. На промышленном оборудовании их используют для управления технологическими установками и станками.

    Поворотные выключатели. Их часто используют для включения светильников в производственных зданиях,  цехах и подвалах. Также широко используют для коммутации цепей управления и силовых цепей. Исполнительный элемент в таких выключателях сопряжен с валом.  Для включения (выключения) нагрузки вал поворачивают на определенный угол. Такой выключатель показан на Рис. 3.

    Перекидные выключатели. Их название произошло от английского слова tumble – опрокидываться. В основном это малогабаритные тумблеры, используемые чаще для коммутации различных цепей управления. Иногда их используют в приборах для включения питания. Одна из разновидностей перекидного выключателя показана на Рис. 4.

    Шнурковые выключатели, как правило, используют для управления освещением. Исполнительный элемент приводится в действие при помощи шнурка. Выключатели устанавливают под потолком, иногда встраивают в настенные светильники. Для включения светильника таким выключателем достаточно один раз дернуть за шнурок.



Клавишный выключатель

Рис. 2 Клавишный выключатель

    Показанный на Рис. 2 выключатель состоит из одноклавишного и двухклавишного выключателей, установленных в общую рамку. Одноклавишный выключатель содержит один контакт по схеме 1, а двухклавишный – два контакта по схеме 5.



Поворотный выключатель

Рис. 3 Поворотный выключатель



    Выключатели с поворотным исполнительным элементом (Рис. 3) обычно имеют контактные группы по схемам 2 и 3. Показанный на рисунке выключатель имеет три контакта по схеме 3 и два положения: включено и выключено. Часто поворотные выключатели имеют более двух положений.

Перекидной выключатель

Рис. 4 Перекидной выключатель



    Перекидные выключатели (Рис. 4) имеют самые разнообразные схемы контактов. Часто эти выключатели имеют среднее положение с контактами по схеме 4.   Могут иметь две группы таких контактов.

    Во второй части статьи будут рассмотрены: маркировка выключателей и требования к контактным зажимам для присоединения проводников.



21.06.2014 г.

    К Части 2 статьи

    К ОГЛАВЛЕНИЮ (Все статьи сайта)

Выключатель или переключатель: выбираем то, что надо

Сегодня мы с вами рассмотрим интересную тему, разберёмся, какие бывают выключатели и переключатели, что это такое, и с чем это «едят». Существует масса выключателей, среди которых встречаются абсолютно невероятные виды. Тут и одноклавишные, двухклавишные и даже трехклавишные выключатели, проходные, сенсорные и вообще великое множество вариантов исполнения. Также существует масса вариантов дизайна, цвета, формы и прочих факторов, влияющих на внешний вид выключателя. Также они бывают открытой и скрытой проводки, но обо всем по порядку.

Первое, о чем мы сегодня поговорим — это разница между выключателем и переключателем. Если говорить простым языком, выключатель либо включает, либо выключает, переключатель соответственно переключает. Если чуть более научно, то в выключателе происходит коммутация фазы, проходящей через него к светильнику. А переключатель переключает две цепи между собой. Если имеет проходное исполнение, то может переключать три цепи между собой. Но это огромная редкость, так что об этом говорить не будем сегодня. То есть, нажимая на выключатель, у нас включается свет, а внутри соединяется фаза. Если нажать на него еще раз — свет погаснет, так как фаза разомкнется. Если же мы щелкаем по переключателю, то у нас загорается свет. А теперь на секундочку представим, что мы в этот момент находимся в коридоре, хотя нет, лучше в спальне. О спальне думать приятнее, да и вообще это волшебное место. Итак, у нас очень большая спальня, и на входе в нее стоит переключатель…

И у кровати тоже стоит переключатель. Зачем, спросите вы? Ответ на самом деле прост. Включив свет одним переключателем на входе, вы можете, не вставая с кровати, выключить его с кровати другим. Опять ничего не понятно? Объясняю. Переключатели соединены между собой двумя проводами, через которые можно замкнуть фазу. Соответственно, есть два пути, через которые можно соединить цепь. И есть две точки, в которых можно замкнуть или разомкнуть цепь. Как это работает? Спросите вы. На самом деле это просто, переключатель ничего не размыкает, он лишь переключает между собой те два провода, которые их соединяют. Вот и получается, что в одном положении переключатель соединяет провод, который соединен другим переключателем в цепь, и свет загорается. А лежа на кровати, вы переключаете ток на другой провод, который не соединен с другой стороны и свет гаснет. Вот такая сложная простая схема.

Ещё одним немаловажным фактом является то, что существуют переключатели, а существуют проходные выключатели. Хотите, поведаю страшную тайну? Уверены, что хотите? Это одно и то же. Да, да, вы не ослышались. Проходной выключатель и переключатель — это одно и то же, и даже имеют совершенно одинаковую схему подключения.

Давайте теперь поговорим о том, какие бывают варианты выключателей. Бывают, как мы уже с вами говорили, одноклавишные, двухклавишные и трехклавишные выключатели. И с ними как раз все предельно ясно. В зависимости от количества клавиш, к нему можно подключить несколько светильников. Или, например, можно сделать включение люстры в три этапа. Также бывают выключатели с ползунковым переключателем, помните раньше на старых светильниках такие были? Или, например, выключатели, которые нужно тянуть за веревочку помните?

Дальше особняком стоят новомодные способы включения света. Бывают выключатели, реагирующие на освещенность комнаты или на движение, также некоторые выключатели реагируют на шум. Правильно такие варианты выключателей называются датчиками. Но это скорее для подъездов, мест общего пользования, редко кто использует их в квартире. Представьте, вы смотрите телевизор в комнате, в которой установлен выключатель с датчиком, например, движения, это получается вам нужно постоянно двигаться. И поэтому такие способы управления светом не популярны в квартирах и частных домах, зато безумно популярны в ЖКХ, так как берегут энергию.

Далее к новомодным выключателям модно отнести сенсорные выключатели. Это выключатель, который замыкает или размыкает сеть при прикосновении. Конструкция на самом деле не сложная. Такой Выключатель состоит из сенсорной панели, которая при нажатии сигнализирует на специальную полупроводниковую схему о том, что нужно замкнуть цепь, и она ее замыкает. То же самое происходит и при выключении только в обратную сторону.

Еще один очень интересный выключатель, это выключатель с дистанционным управлением. Такие выключатели сейчас семимильными шагами идут к своей популярности. Для дистанционного управления таким выключателем вашему яблоку или зеленому роботу придется обзавестись специальным приложением. Заходя в это приложение с другого конца планеты, вы сможете контролировать включение света и вообще абсолютно любые процессы в доме. Такие системы называются умным домом, а это совсем другая история. Есть и более простые варианты, это выключатели с пультом управления. То есть в стену встроен выключатель, но на нем нет кнопок, как так? А вот так. Кнопки находятся на пульте, который находится у вас в руке, и с него вы управляете выключателем. Последнее время набирают популярность люстры с пультом.

Еще одним вариантом выключателя является диммер. Диммер — это устройство, которое устанавливается вместо выключателя, в такой же точно подрозетник. Но это не простое устройство, а волшебное. Шутка. На самом деле диммер регулирует мощность, подаваемую на лампу, и тем самым вы можете регулировать яркость ламп. Представляете, у вас в комнате может быть свой восход и закат? А если у вас есть дети и они любят устраивать домашние театральные представления, то вы сможете осветить эти представления почти профессионально.

Стоит внимательно отнестись к выбору диммера. Не стоит покупать дешевые диммеры, так как они либо не будут регулировать яркость, но мало того, могут еще и портить лампы. Другим немаловажным фактом является то, что не все лампы подходят к диммеру. Тут либо лампочки «Ильича», либо специальные энергосберегающие и светодиодные. Но даже специальные люминесцентные лампы не рекомендуется использовать с диммером, так как это сокращает их срок службы. Плюс такие лампы — редкость их сложно найти, и стоят они «как мост чугунный» простите за такое сравнение. Гораздо лучше покупать сразу светодиодные лампы и забыть про их замену на долгие годы. Главное при покупке обратите внимание на коробку лампы, она должна быть совместима с диммером.

И последнее, о чем мы сегодня поговорим, это дизайн выключателей. Стоит отметить, что в большинстве случаев мы покупаем выключатели именно в квартиру, а там скрытая проводка. Так, что все вышеперечисленные выключатели имеют скрытый способ монтажа. Но не отчаивайтесь, любой выключатель можно найти и для открытого монтажа, правда если кнопочные исполнения для открытой проводки есть в каждом магазине, то другие придется поискать.

Выключатель для скрытой проводки, как правило, состоит из двух частей — сам механизм и рамка. Так же некоторые выключатели имеют возможность подсветки. В какие-то выключатели она уже встроена, но иногда продается отдельно, на это стоит обратить внимание. Такие выключатели, как вы уже знаете нельзя использовать с энергосберегающими лампами.

В итоге получается великое множество вариантов выключателей. Если к этому добавить, что у большинства производителей есть и рамки, и механизмы для скрытой проводки всех цветов радуги и форм. Какие-то производители производят такое же многообразие выключателей для открытой проводки. Вот вам и омут. До новых встреч!

Дополнительные функциональные переключатели (3.6 и более ранние версии) — документация коптера

Опция Описание
Флип Автомобиль будет переворачиваться по оси крена или тангажа в зависимости от положения ручки крена и тангажа пилота. Автомобиль поднимется на 1 секунду, а затем быстро перевернется. Автомобиль не перевернется снова, пока переключатель не будет принес низкий и снова высокий. Поднимитесь как минимум на 10 метров над уровнем моря перед первой попыткой сальто!
Простой режим

Коптер движется влево, вправо, вперед и назад, как если бы он смотрел внутрь в том же направлении, что и при взлете, независимо от вертолета заголовок.Подробнее см. Здесь.

РТЛ

Активизирует режим полета «Возврат к запуску», когда переключатель находится в верхнем положении. Перевод переключателя обратно в низкое положение вернет автомобиль в режим, обозначенный переключателем режима полета ch5.

Сохранить обрезку

Отрегулируйте горизонтальное положение автомобиля с помощью ручки текущего крена и тангажа. входы. Подробности здесь.

Сохранить WP Сохранить текущее местоположение (включая высоту) в качестве путевой точки в миссия. Если в режиме AUTO никакая путевая точка не будет сохранена, вместо этого автомобиль будет RTL
Триггер камеры

Затвор камеры будет активирован. Смотрите подробнее Вот.

Дальномер

Дальномер отключен, когда переключатель находится в нижнем положении, включен, когда находится в верхнем положении.

Забор Забор отключен, когда переключатель находится в нижнем положении, включен, когда он находится в верхнем положении.
Супер простой режим

Аналогично простому режиму, за исключением того, что элементы управления относятся к дому. должность. Переместите джойстик вперед, и коптер улетит от домой, оттяните смолу, и она вернется. Переместите стик влево или вправо и вертолет на орбиту домой независимо от фактического заголовок. Подробнее см. Здесь.

Если назначен трехпозиционный переключатель, то функция позволит Режимы Super-Simple и Simple для включения с помощью высоких и средние положения переключателя соответственно (двухпозиционный переключатель будет включить / отключить только режим Super Simple).

Тренажер Acro

Включить автоматическое выравнивание в режиме полета ACRO.

Распылитель

Включите опрыскиватель, когда переключатель находится в верхнем положении.

Авто

Вызывает автоматический режим полета, когда переключатель находится в верхнем положении. Перевод переключателя обратно в низкое положение вернет автомобиль в режим, обозначенный переключателем режима полета ch5.

AutoTune

Запускает режим полета AutoTune, когда переключатель находится в верхнем положении. Перевод переключателя обратно в низкое положение вернет автомобиль в режим, обозначенный переключателем режима полета ch5.

Земля

Активизирует режим полета по земле, когда переключатель находится в верхнем положении. Перевод переключателя обратно в низкое положение вернет автомобиль в режим, обозначенный переключателем режима полета ch5.

Захват

Управляет захватом.Переключатель, нажатый на низкое положение, освобождает захват, при высоком закрытии или захвате.

Включение парашюта

Включает автоматический выпуск парашюта (это не вызывает немедленного выпуска парашюта).

Парашютный спуск

Немедленно запускает спуск парашюта, пока транспортное средство не приземлилось или слишком низко.

Парашют 3По

Выключатель в низком положении выключает парашют.Переключатель посередине включает парашют для автоматического сброса. Переключатель нажат в верхнюю позицию спускового крючка отпускает парашют, пока автомобиль не приземлился или находится слишком низко.

Сброс задания

Сбросить Авто для запуска первой команды миссии в списке команд.

AttCon Вперед Включает / выключает прямую связь с контроллерами ориентации. Только для разработчиков.
Пределы ускорения AttCon Включает / выключает пределы ускорения контроллера ориентации.Только для разработчиков.
Отводное крепление

Переместите крепление камеры в задвинутое положение.

Реле включения / выключения

Переключатель при нажатии на низкий уровень выключает первое реле, при нажатии на высокий уровень включается первое реле.

Реле 2 Вкл. / Выкл.

Переключатель при нажатии на низкий уровень выключает второе реле, при нажатии на высокий уровень включает второе реле.

Реле3 Вкл. / Выкл.

Переключатель при нажатии на низкий уровень выключает третье реле, при нажатии на высокий уровень включается третье реле.

Реле 4 Вкл. / Выкл.

Переключатель при нажатии на низкий уровень выключает четвертое реле, при нажатии на высокий уровень включает четвертое реле.

Шасси шасси

Убирает / разворачивает шасси.
Тревога пропавшего вертолета

Воспроизведение сигнала тревоги о пропаже вертолета хотя зуммер

Электродвигатели аварийного останова

Немедленная остановка двигателей (видео).

Блокировка двигателя

Напротив аварийного останова (выше) в том, что переключатель должен быть включен для двигателей крутить (видео).

Тормоз

Активирует режим полета с тормозом, когда переключатель находится в высоком положении. Вернув переключатель в низкое положение, автомобиль вернется в режим. обозначается переключателем режима полета ch5.

Бросок

Активизирует режим полета Throw, когда переключатель переводится в высокое положение.Вернув переключатель в низкое положение, автомобиль вернется в режим. обозначается переключателем режима полета ch5.

Избегание ADSB

Когда переключатель находится в высоком положении, ADSB предотвращение (уклонение от пилотируемых самолетов) включено, когда переключатель в низком положении, отключен.

Прецизионный Loiter

Включение / выключение Precision Loiter. Т.е. удержание позиции над целью в режиме Loiter с помощью датчика IR-Lock.

Избегание объекта

Когда переключатель находится в верхнем положении, избегайте объектов, использующих Lightware SF40c или TeraRanger Tower.

Постановка / снятие с охраны

Поставить автомобиль на охрану, если переключатель находится в верхнем положении (при проверке постановки на охрану). Снимает с охраны автомобиль, если он опущен.

3-х позиционный переключатель | Etsy

3-позиционный переключатель | Etsy

Чтобы предоставить вам лучший опыт, мы используем файлы cookie и аналогичные технологии для повышения производительности, аналитики, персонализации, рекламы и поддержки работы нашего сайта.Хотите узнать больше? Прочтите нашу Политику использования файлов cookie. Вы можете изменить свои предпочтения в любое время в настройках конфиденциальности.

Etsy использует файлы cookie и аналогичные технологии, чтобы предоставить вам лучший опыт, включая такие вещи, как:

  • основные функции сайта
  • обеспечение безопасных, безопасных транзакций
  • безопасный вход в учетную запись
  • с запоминанием учетной записи, браузера и региональных настроек
  • запоминание настроек конфиденциальности и безопасности
  • анализ посещаемости и использования сайта
  • персонализированный поиск, контент и рекомендации
  • помогает продавцам понять свою аудиторию
  • , показ релевантной целевой рекламы на Etsy
  • и за ее пределами

Подробную информацию можно найти в Политике Etsy в отношении файлов cookie и аналогичных технологий и в нашей Политике конфиденциальности.

Необходимые файлы cookie и технологии

Некоторые из используемых нами технологий необходимы для критически важных функций, таких как безопасность и целостность сайта, аутентификация учетной записи, настройки безопасности и конфиденциальности, данные об использовании и обслуживании внутреннего сайта, а также для правильной работы сайта при просмотре и транзакциях.

Настройка сайта

Файлы cookie и аналогичные технологии используются для улучшения вашего опыта, например:

  • запомнить ваш логин, общие и региональные настройки
  • персонализировать контент, поиск, рекомендации и предложения

Без этих технологий такие вещи, как персональные рекомендации, настройки вашей учетной записи или локализация, могут работать неправильно.Узнайте больше в нашей Политике в отношении файлов cookie и аналогичных технологий.

Персонализированная реклама

Эти технологии используются для таких вещей, как:

  • персонализированная реклама
  • , чтобы ограничить количество показов рекламы
  • , чтобы понять использование через Google Analytics
  • , чтобы понять, как вы попали на Etsy
  • , чтобы продавцы понимали свою аудиторию и могли предоставлять релевантную рекламу

Мы делаем это с партнерами по социальным сетям, маркетингу и аналитике (у которых может быть собственная собранная информация). Сказать «нет» не остановит вас от просмотра рекламы Etsy, но может сделать ее менее актуальной или более повторяющейся. Узнайте больше в нашей Политике в отношении файлов cookie и аналогичных технологий.

Воспользуйтесь всеми возможностями нашего сайта, включив JavaScript. Учить больше

Волшебные, значимые предметы вы больше нигде не найдете.

Автоматический переключатель, изоляция байпаса, тип контактора, открытый / закрытый переход, контроллер ATC-300 + / ATC-900, 100-1600A Руководство по эксплуатации и обслуживанию

% PDF-1.6 % 903 0 объект > endobj 1006 0 объект > поток 11.08.5442018-09-11T04: 39: 47.867-04: 00Acrobat Distiller 18.0 (Windows) Eaton43d5a74f2a22120f5e0e461f25a8565c28f3477469FrameMaker 2015. 0.52018-09-10T16: 34: 01.000-04: 002018-09-10.00016: 34: 01.000-04: 002018-09-10.000 -18T13: 58: 52.000-04: 00приложение / pdf2018-09-11T04: 41: 50.286-04: 00

  • Итон
  • Eaton, автоматический переключатель резерва, изоляция байпаса, тип контактора, переход разомкнутый / замкнутый, контроллер ATC-300 + / ATC-900, 100-1600A, руководство по эксплуатации и обслуживанию
  • Автоматический переключатель резерва, изоляция байпаса, тип контактора, разомкнутый / замкнутый переход, контроллер ATC-300 + / ATC-900, 100-1600A Руководство по эксплуатации и обслуживанию
  • uuid: 70ed1ca2-28f9-4ab0-b4ea-7e51a8429eaduuid: e9be832f-4f0a-42da-98fe-7b2cfceb1dd8 Acrobat Distiller 18.0 (Windows)
  • eaton: country / north-america / us
  • eaton: ресурсы / технические ресурсы / инструкции по установке
  • eaton: классификация продукции / низковольтные-распределительные-системы-управления / автоматические переключатели / байпас-изоляция-контактор-тип-ats
  • eaton: language / en-us
  • конечный поток endobj 927 0 объект > endobj 992 0 объект > endobj 893 0 объект > endobj 895 0 объект > endobj 925 0 объект [926 0 R] endobj 930 0 объект > endobj 926 0 объект

    Селекторный переключатель звукоснимателя DiMarzio с тремя положениями вкл. / Вкл. / Вкл. 4PDT

    Почему стоит покупать у нас?

    Бесплатная доставка

    Бесплатная стандартная наземная доставка (48 смежных штатов, исключая некоторые излишки веса и бывшие в употреблении / винтажные товары).

    Заказы размещены до 17:00. ET обычно отправляем в тот же рабочий день.

    Учить больше

    2 года гарантии на гитары

    Каждая гитара или бас покупка у друга музыканта (электрическая или акустическая, New или Open Box) включает два года защита от заводских браков.

    Свяжитесь с нами для Детали

    Мы здесь для вас

    Наши консультанты по снаряжению доступны чтобы провести вас через весь процесс покупок. Позвоните или поговорите в чате, чтобы получить совет и услышать последние сделки.

    Связаться с нами

    Свяжитесь с нами

    Звоните сейчас

    800-449-9128

    Hablamos Español

    866.226.2919

    Давай поговорим

    Живой чат

    Часы:

    ПН — ПТ 5:00 — 20:00 PT

    СБ — ВС 6:00 — 19:00 PT

    800-449-9128 Значок пустой корзины

    { «sourceCodeId»: «61001562», «sourceName»: «DIRECTSOURCECODE2», «sourceSegment»: «прямой», «profileZipcode»: «», «profileStoreId»: «», «profileStoreName»: «», «profileID»: «8472317566», «isInternational»: «ложь», «isWarrantyShippable»: «правда», «isInternationalCommerceEnabled»: «правда», «currencySymbol»: «$», «cookieLoggedIn»: ложь, «richRelevanceMode»: «отрисовка», «richRelevanceApiKey»: «46baeda9936d6a41», «richRelevanceUserId»: «», «richRelevanceSessionId»: «813b540050bcae77774aa7f594b7646», «rrBaseUrl»: «// рекс. richrelevance.com/rrserver/ «, «rrChannelId»: «-», «rrMobileChannelId»: «c6e0f249ecc40744», «hashedUserIdForCriteo»: «», «rrTimeout»: «10000», «isEducatorAccount»: «ложь», «sessionIsDC»: «ложь», «FullLoggedIn»: ложь, «isMobile»: «ложь», «isProp65User»: «», «JSESSIONID»: «», «enableTwoDayShipMessage»: «ложь», «enableAskUserLocation»: «ложь», «showEloyalty»: «правда», «loyaltyName»: «награды», «showLoyalty»: «правда», «loyaltyUser»: «», «loyaltyPoints»: «», «showCheckoutLoyalty»: «правда», «callCenterNumber»: «800-449-9128», «liveChat»: «ложь», «doNotSell»: «» }

    Почему стоит покупать у нас? Огромные предложения на распродаже на складе и по телефону 800-449-9128, чтобы узнать лучшие предложения .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
