• 1 Схема и принцип действия подсветки с использованием светодиода
• 2 Подсветка с применением неоновой лампы
• 3 Подключение одноклавишного выключателя с подсветкой
• 4 Подключение двухклавишного выключателя с подсветкой
• 5 Возможные будущие проблемы

Схема и принцип действия подсветки с использованием светодиода

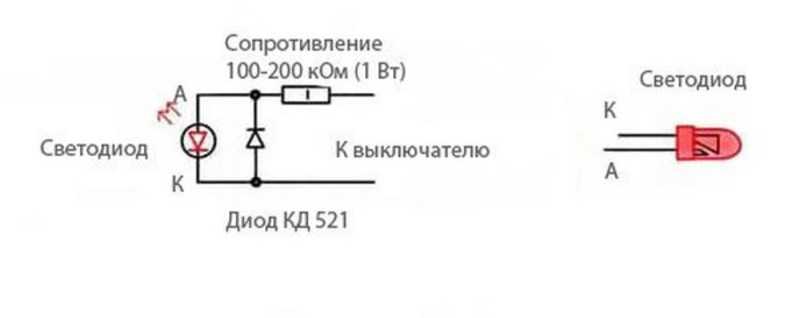

Схема подключения выключателя со светодиодной подсветкой показана на рис.1. Принцип её работы основан на законе Ома и довольно прост. В момент, когда контакты выключателя Q1 разомкнуты, ток нагрузки протекает по цепи L – R1 – LED – HL – N. Величина тока нагрузки не превышает рабочий ток через светодиод, то есть 10 мА. Естественно этого тока не хватит, чтобы зажечь лампу основного освещения. Для сравнения лампа накаливания мощностью 60 Вт потребляет 270 мА. К тому же основная часть напряжения сети 220В падает не на лампе, а на резисторе. В результате светится только светодиод, а его яркость зависит от сопротивления резистора R1.

Как только в комнате включить свет, сопротивление контактов выключателя, расположенных параллельно светодиоду с резистором, станет близким к нулю. Цепь протекания тока замкнётся через L – Q1 – HL – N. Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет.

Кстати, если из светильника выкрутить лампу или она перегорит, то подсветка работать перестанет.

Расчёт подсветки на светодиоде сводится к грамотному выбору резистора R1. Дело в том, что на нём падает 99% сетевого напряжения, а значит, мощность рассеивания довольно высока. Например, задавшись током светодиода 8 мА, рассчитаем параметры резистора:

Резистор, рассеивающий мощность почти 2 Вт, будет иметь большие размеры и нагреваться настолько сильно, что при контакте с пластиковым корпусом сможет его деформировать. Из-за этого недостатка рассмотренный вариант не нашёл практического применения.

С целью снижения тепловых потерь и защиты светодиода от пробоя, схему подсветки выключателя дополняют выпрямительным диодом (обычно 1N4007), соединённым последовательно со светодиодом (рис.2).

В этом случае к элементам схемы прикладывается не переменное напряжение 220В, а постоянное – в 0,45 раза меньше, то есть примерно 100В. Номинал резистора можно задавать в пределах 12-50 кОм и экспериментально подобрать вариант, при котором яркость подсвечивающего светодиода и температура поверхности резистора будут оптимальными. К преимуществам светодиодной подсветки, собранной своими руками, можно отнести возможность самостоятельно выбирать цвет свечения светодиода, его размер и место установки.

Подсветка с применением неоновой лампы

Схема и принцип действия выключателя с подсветкой на неоновой лампе полностью идентична схеме со светодиодом, но отличается улучшенными эксплуатационными показателями.

Основное преимущество неоновой лампочки – чрезмерно малый ток потребления, который не превышает 1 мА, а в идеале должен составлять 0,1-0,2 мА. Это позволяет устанавливать ограничивающий резистор намного меньшей мощности и размера, а именно: Получается, что миниатюрный резистор мощностью 0,125 Вт легко помещается под корпусом и совсем не греется. По сравнению со схемой на светодиоде, данный вариант более экономичный, надёжный и безопасный. А срок службы неоновой лампочки достигает 80 тыс. ч. Именно поэтому выключатели с подсветкой, в которых используется неоновая лампа, нашли более широкое практическое применение.

Подключение одноклавишного выключателя с подсветкой

Чтобы собрать, а затем подключить выключатель с подсветкой к сети 220В, потребуется немного времени и выполнение пунктов ниже приведенной инструкции.

1. Необходимо обесточить комнату, в которой будет проводиться модернизация и установка выключателя подсветкой.
2. Снять клавишу включения/выключения света, аккуратно поддевая её с боков отверткой.
3. Демонтировать выключатель со стены и отсоединить провода.
4. В зависимости от формы и размеров корпуса определить место установки светодиода.
5. В обозначенном месте просверлить отверстие диаметром 5 мм.
6. К одному из выводов светодиода припаять резистор, а ко второму – диод, соблюдая полярность.
7. Во избежание короткого замыкания, большую часть выводов вместе с резистором спрятать под термоусадочной трубкой, оставив оголёнными края для подсоединения к клеммам.
8. При необходимости собранную конструкцию удлинить проводами.
9. С помощью суперклея закрепить светодиод в отверстии.
10. Один из проводов подсветки вместе с «фазой» зажать в клемме выключателя.
11. Другой провод подсветки вместе с проводом, идущим к лампе, подключить ко второму выводу выключателя.
12. Произвести монтаж готового выключателя со светодиодом в обратной последовательности.

Если планируется использовать готовое изделие, то с 4 по 9 пункту пропускаются.

Подключение двухклавишного выключателя с подсветкой

В 90% случаев устройство двухклавишного выключателя с подсветкой ничем не отличается от одноклавишного аналога. Исключение могут составлять лишь эксклюзивные модели от зарубежных производителей. В основном же внутри выключателей с двумя клавишами управления освещением расположена одна неоновая лампочка с резистором, как показано на фото.

Несложно догадаться, что подсветка будет загораться и гаснуть только при нажатии на одну из клавиш. Однако производители выключателей не видят необходимости в установке второй неонки, так как для подсветки в темноте достаточно и одной индикаторной лампочки.

Последовательность действий по сборке подсветки двухклавишного выключателя такая же, как и для одноклавишных моделей. Отметим только то, что электрик в момент подсоединения проводов сам вправе выбрать, при нажатии на какую из клавиш неоновая лампочка будет гаснуть. Если речь идёт о сборке светодиодной подсветки своими руками, то при желании установить можно 2 светодиода – на каждую из клавиш в отдельности.

Возможные будущие проблемы

Даже такая простая конструкция как подсветка выключателя не лишена недостатков. В первую очередь это касается светодиодных ламп, внутри которых установлен электронный блок – драйвер. Из-за наличия подсветки, на цоколе выключенной LED-лампы присутствует небольшой потенциал, оказывающий влияние на работу драйвера. Так как схемотехнически драйверы устроены по-разному, то и проблемы в работе светильника могут проявляться по-разному, а именно:

• в виде неприятного мерцания;
• в виде тусклого свечения светодиодной лампы;
• подсветка вовсе может не работать с некоторыми моделями LED-ламп – их драйвер разрывает электрическую цепь.

Похожие проблемы возникают, когда выключатель с подсветкой размыкает цепь светильника с компактной люминесцентной лампой, из-за наличия в ней импульсного блока питания. Поэтому, прежде чем покупать выключатель с подсветкой или приступать к модернизации имеющегося, следует быть уверенным, что к нему будет подключаться лампа накаливания или галогенка. В противном случае следует быть готовым устранять негативное мерцание и тусклое свечение.

Выключатель с подсветкой: устройство, подключение, изготовление

Оглавление:
Выключатель с подсветкой: как он работает
Разновидности выключателя с подсветкой
Как установить выключатель с подсветкой
Как сделать подсветку выключателя своими руками

Одним из самых первых бытовых электрических приборов, который получил свою собственную независимую подсветку, стал выключатель. Решая проблему поиска этого устройства в темноте, производители вмонтировали в него небольшую лампочку, служащую человеку маячком. Ориентируясь на него в темноте, можно достаточно просто найти не только сам выключатель, но и зайти в какое-либо помещение. В этой статье вместе с сайтом stroisovety.org мы поговорим про выключатель с подсветкой – мы ознакомимся с его конструкцией, изучим принцип работы и рассмотрим вопросы: как его самостоятельно изготовить и установить?

Выключатель с подсветкой фото

Выключатель с подсветкой: как он работает

Устройство выключателя с подсветкой отнюдь не является сложным – если говорить о принципиальной разнице между ним и обычным выключателем, не имеющим подсветки, то она заключена исключительно в наличии одной единственной лампочки, правильно подобранной по сопротивлению. Эта лампочка подключена параллельно с выключателем, благодаря чему и появляется эффект ее включения в тот момент, когда сам выключатель не пропускает ток. Здесь работают законы физики, которые заставляют двигаться электрический ток по пути наименьшего сопротивления. Когда выключатель пропускает ток, ему проще двигаться по прямой, минуя лампочку (соответственно она не светится), когда же выключатель не пропускает ток, заряженным электронам просто некуда деваться и они движутся непосредственно через лампочку подсветки. Все просто, хотя для кого-то это может оказаться непонятно.

Подключение выключателя с подсветкой фото

Естественно, что для обеспечения видимости этой подсветки, выключатель пришлось несколько модернизировать – в частности, в корпусе или клавишах выключателя было добавлено небольшое окошко, закрытое прозрачным пластиком. Через это окошко свет от миниатюрной лампы становится заметным. Во всем остальном, кроме лампочки и окошка, данный тип выключателя ничем не отличается от обыкновенного устройства включения и выключения света. Еще одно различие, которое можно наблюдать в выключателях с подсветкой, это сами лампочки – они могут быть неоновыми (в современных изделиях этого типа выключателей уже практически не используются) и светодиодными, которые получили сегодня огромное распространение.

Разновидности выключателя с подсветкой

По большому счету, это устройство может иметь точно такие же разновидности, как и стандартный выключатель без подсветки. Их можно классифицировать всего по нескольким признакам.

1. Самый главный из них – это принцип включения и выключения. В этом отношении их можно разделить на клавишный выключатель с подсветкой, кнопочный и сенсорный. В силу своей доступной стоимости наибольшее распространение поучили клавишные выключатели. Кнопочные выключатели с подсветкой вообще в быту применяются разве что в технике. А сенсорные выключатели, хотя и предназначены для бытового использования, благодаря своей высокой стоимости тоже практически не используются.
2. Следующим критерием, позволяющим разделить выключатели на подвиды, выступает количество групп, которыми они могут управлять. Проще говоря, их можно классифицировать по количеству клавиш, кнопок или сенсоров. В этом отношении можно выделить одноклавишный, двухклавишный и трехклавишный выключатель с подсветкой – управление более чем тремя группами осветительных приборов с помощью одного устройства не производится. Если нужно больше клавиш, тогда комбинируйте эти выключатели между собой и устанавливайте их по два, по три, а то и по пять штук в один блок.
3. В отдельную группу можно выделить так называемый проходной выключатель с подсветкой – его конструкция в корне отличается от устройства стандартных выключателей и позволяет производить управление одной или несколькими группами осветительных приборов из нескольких мест. Они удобны в больших помещениях с несколькими выходами или длинных коридорах и, соответственно, на лестничных маршах. Переоценить их достаточно сложно. Как и стандартные электрические приборы этого типа, они могут подразделяться на виды по количеству клавиш – существует как одинарный, так и тройной, и двойной выключатель с подсветкой проходного типа.

   Клавишный выключатель с подсветкой фото

В принципе, это все разновидности существующих на сегодняшний день выключателей, используемых в быту. Существуют, конечно, и другие выключатели, но их либо в быту не применяют, либо выключателями их можно назвать с натяжкой. Взять, к примеру, диммер. Он вроде бы и работает как выключатель, но, по большому счету, это регулятор освещенности.

Как установить выключатель с подсветкой

Как-то даже и освещать этот вопрос не очень хочется, так как говорить тут нечего – подключение выключателя с подсветкой производится точно так же, как и подсоединение в цепь освещения обычного выключателя без подсветки. Сложность может возникнуть только в одном случае – если вы приобретете «полуфабрикат», в котором лампочка находится не на своем месте, а просто лежит в упаковке рядом с выключателем. Сложность – это даже громко сказано, скорее всего, это просто маленькое-маленькое препятствие.

В таких ситуациях нужно просто соединить два провода лампочки с разными проводами, находящимися в подрозетнике – если это одноклавишный выключатель, то тут вообще все элементарно просто. Несколько сложнее осуществляется подключение двухклавишного выключателя, оборудованного двумя лампочками (в большинстве случаев их оснащают одним индикатором). В такой ситуации индикаторные ламы объединяются одним своим проводом друг с другом (эта скрутка подключается к приходящей на выключатель фазе), а другими своими концами они подключаются к двум разным исходящим фазам. Что касается самого выключателя, то здесь все обстоит стандартным образом.

Как установить выключатель с подсветкой фото

Как сделать подсветку выключателя своими руками

Для людей даже с минимальными познаниями в электротехнике, этот вопрос, можно сказать, уже решен. Все, что необходимо знать для самостоятельного изготовления выключателя с подсветкой, уже описано выше. Не хватает разве что схемы и небольших расчетов сопротивления. Для начала разберемся со схемой – здесь вариант двоякий и зависит от типа используемой лампы. Если это небольшой неоновый индикатор, то последовательно ему нужно будет включить сопротивление на 500-1000кОм. Если это диод, то надобность в сопротивлении может вообще отпасть, если вы выберете правильную его модель – светодиод просто должен быть рассчитан на напряжение в 220В.

Если говорить о непосредственной технологии решения вопроса, как сделать выключатель с подсветкой, то описать ее можно следующим образом.

1. Приобретаем обычный выключатель и специальный светодиод – последний момент, чтобы не ошибиться, лучше уточнить у продавца.
2. Дальше в клавише выключателя, в соответствии с диаметром светодиода, просверливаем отверстие. В принципе, их можно насверлить несколько, но меньшего диаметра – здесь смотрите сами, как посчитаете нужным, так оно и будет.
3. Дальше крепим светодиод внутри выключателя, а вернее под клавишами на его корпусе. Самый простой вариант – это приклеить светодиод с помощью термоклея или какого-либо другого клеящего вещества. По большому счету, учитывая вес светодиода, подойдет даже жвачка.
4. Теперь просто подключаем светодиод в соответствии с приложенной схемой.

   Как сделать выключатель с подсветкой фото

Вот и все! Самодельный выключатель с подсветкой готов – теперь остается только любоваться своей работой и хвастаться друзьям, какой я умелый мастер.

Если говорить откровенно, то выключатель с подсветкой проще купить, и дело здесь, как вы понимаете, не в сложности его изготовления – причин этому несколько. Во-первых, вы потратите много времени на поиски нужных лампочек; во-вторых, так красиво, как на предприятии, изготовить выключатель с подсветкой у вас не получится. Ну а так, ради спортивного интереса, получится или не получится, можно, конечно, сделать такое устройство.

Автор статьи Александр Куликов

Диоды

: переключатель, о котором вы никогда не знали, что у вас есть

Глядя на дискретные компоненты в вашем электронном арсенале, легко не заметить скромный диод. В конце концов, можно простить вывод, что повседневная версия этого компонента не делает многого. У них нет никаких специальных навыков, которые вы найдете в туннельных, ганновских, варикапных, стабилитронах и лавинных диодах или даже светодиодах – вместо этого они являются просто односторонним клапаном для электрического тока. Соедините их в одну сторону и ток течет, в другую — нет. Они выпрямляют переменный ток в постоянный, в блоках питания их полно. Возможно, вы также использовали их для создания стабильного падения напряжения, потому что они имеют довольно постоянное напряжение при протекании тока, но это все. Диоды: самая короткая статья на Hackaday.

Не так быстро с отключением диода. Есть еще одна хитрость, которую они прячут в рукавах, они также могут действовать как переключатель. Это не должно вас сильно шокировать, в конце концов, беглый взгляд на многие таблицы данных для диодов общего назначения должен показать их описание как переключающих диодов.

Так как же работает диодный переключатель? Ключ заключается в том одностороннем клапане, о котором мы упоминали ранее. Когда диод смещен в прямом направлении и проводит электричество, он будет проходить через любые изменения подаваемого на них напряжения, но когда он смещен в обратном направлении и не проводит электричество, он не будет проходить. Таким образом, сигнал можно включить, пропустив его через диод в прямом смещении, а затем выключить, поместив диод в обратное смещение.

Основы диодного переключателя

Упрощенный диодный переключатель в положении «Выкл.» с обратным смещением.

Чтобы проиллюстрировать простой диодный переключатель, мы подготовили несколько упрощенных принципиальных схем. На первом показан анод, подключенный к земле через резистор R1, и катод, подключенный к шине питания Vcc. Диод находится в обратном смещении, и ток через него не течет. Напряжение переменного тока, приложенное к C1, появится на аноде, но не появится на катоде и выходе через C2. Выключатель в этом случае выключен.

На второй схеме показана очень похожая схема, но с резисторами, подключенными к противоположным линиям питания. Анод теперь привязан к шине Vcc, а катод к земле. Через диод протекает ток, и он смещен в прямом направлении. Таким образом, переменное напряжение, приложенное к C1, появится как на аноде, так и на катоде диода и пройдет через C2 к выходу. Переключатель был включен.

Упрощенный диодный переключатель в положении «включено» с прямым смещением.

Это упрощенная схема, но ненамного. Практический диодный переключатель обычно работает, поддерживая одну сторону диода в точке смещения, так что, когда логический уровень подается на другую точку, он переключает диод с прямого на обратное смещение, чтобы обеспечить электронное управление переключателем. Другими словами, держите один конец диода посередине, покачивая другим концом вверх или вниз.

Специально для радиочастотных цепей вы также найдете радиочастотные дроссели в линиях смещения, чтобы предотвратить попадание радиочастот в силовые и логические схемы. Но суть там в схемах, диодные переключатели действительно так просты.

Итак, теперь вы знаете, как можно использовать диоды в качестве простых выключателей. Вы даже можете сделать многоходовые переключатели, подключив одиночные диодные переключатели параллельно к одной точке смещения. Но это не предел возможностей скромного диода, когда дело доходит до переключения, поэтому мы сейчас рассмотрим еще пару приложений.

Диоды: они всего лишь логичны

В первых электронных цифровых компьютерах, подобных тем, которые вы могли найти на военных объектах или в университетах в 1940-х годах, использовались электронные лампы, иногда в сочетании с реле или другими электромеханическими компонентами. По мере того, как компьютеры развивались в начале 1950-х годов и нашли свое применение в гражданских целях, они начали производиться с использованием гораздо меньших по размеру и менее энергоемких полупроводников, которые тогда были новичками на рынке. Беда с транзисторами 19Однако в 50-х годах они были и дорогими, и ненадежными, вместо сверхнадежных планарных кремниевых транзисторов, к которым мы привыкли сегодня. Конструктору начала 1950-х пришлось работать с германиевыми точечными транзисторами. Эти устройства, помимо их хрупкости, имели досадную характеристику фиксации в состоянии высокого логического уровня и требовали обновления источника питания после изменения состояния. Ясно, что любая схема, которая могла уменьшить зависимость от них, представляла большой интерес.

Диодный вентиль ИЛИ. Thingmaker [CC BY-SA 4.0], через Wikimedia Commons. На помощь тем 19Дизайнеры 50-х годов придумали скромный диод. Они были дешевле и намного надежнее, чем транзистор с точечным контактом, и могли формировать вентили И и ИЛИ, используя только резисторы в качестве компании. Эта так называемая диодно-резисторная логика, или ДРЛ, использовалась в твердотельных компьютерах везде, где это было возможно в этот период, а транзисторы использовались только там, где требовался инвертор.

Оба диодных затвора используют диоды на своих входных линиях, соединяя другие концы диодов в точке выхода с помощью подтягивающего или подтягивающего резистора.

У диодного вентиля ИЛИ аноды обращены к входам, а подтягивающий резистор — на выходе, а у вентиля И катоды обращены к входам, а подтягивающий резистор — на выходе.

Диод И затвор. Thingmaker [CC BY-SA 4.0], через Wikimedia Commons. Помимо необходимости использования транзистора всякий раз, когда требуется логическая инверсия, эти затворы страдают проблемой, заключающейся в падении напряжения на каждом затворе. Таким образом, если вы последовательно соедините ряд диодных вентилей, вы обнаружите, что с каждым уровнем логические уровни падают, в конечном итоге до точки, в которой их перехода недостаточно для работы следующих друг за другом вентилей.

Тем не менее, все же стоит иметь диодную логику в своем запасе доступных схем, поскольку иногда вам может потребоваться одно И или ИЛИ в проекте, и может иметь смысл быстро собрать одну, используя несколько диодов, а не другую. Чип 74 серии.

Смешивание с диодами

Диодный смеситель или кольцевой модулятор (исправленная схема, спасибо комментаторам!) Через Wikimedia Commons.

Есть еще одно место, где вы встретите диодный переключатель, особенно если вы интересуетесь радио или электронной музыкой. Смеситель диодного моста или кольцевой модулятор представляет собой схему, в которой используются четыре диода в конфигурации, внешне похожей на ту, что вы найдете в мостовом выпрямителе, и он работает как частотный смеситель, в котором сигнал переменного тока и выходной сигнал генератора смешиваются для составить их сумму и их разность. Четыре диода действуют как переключатели между входом и выходом сбалансированного сигнала и имеют эффект изменения полярности пути между ними на каждом цикле гетеродина. Он используется в синтезаторах и гитарных педалях, а также в радиосхемах везде, где требуется переход между частотами.

Мы надеемся, что теперь вы взглянете на эти диоды в своем мусорном ящике с новым уважением, теперь вы знаете, что они также могут хорошо переключать. Возможно, вы никогда не будете использовать диод в качестве переключателя на практике, но хорошо быть знакомым с концепцией. И если вас заинтересовали диоды, почему бы не продолжить обзор нашей недавно опубликованной истории диодов?

Диод в качестве переключателя – электрическое напряжение

Изменение прямого и обратного смещения диода превращает диод в переключатель. Диод представляет собой двухвыводной полупроводниковый прибор с PN-переходом. Когда PN-переход находится в состоянии прямого смещения, он действует как замкнутая цепь. Когда переход находится в состоянии обратного смещения, диод работает как разомкнутый. Таким образом, когда состояние PN-перехода изменяется с обратного смещения на прямое или наоборот, диод действует как переключатель. Диод PN-перехода действует как электрический переключатель.

Преимущества электрических переключателей по сравнению с механическими

Ниже приведены преимущества электрических переключателей по сравнению с механическими.

• Механические переключатели имеют подвижные контакты. В результате они нуждаются в большем обслуживании. В то время как в случае электрических выключателей нет движущихся частей, и они не требуют обслуживания.
• Контакты механических переключателей изготовлены из металлов и подвержены воздействию окружающей среды. Следовательно, металлы склонны к окислению. С другой стороны, электрические выключатели не имеют проблемы окисления контактов

• Механические переключатели подвергаются большей нагрузке и деформации по сравнению с электрическими переключателями.
• Износ контактов механических переключателей влияет на их работу и поэтому они ненадежны.
• Потери мощности на контактах механических переключателей больше, чем у электрических переключателей.
• Время переключения механических выключателей больше по сравнению с электрическими выключателями.

Следовательно, электрический переключатель имеет лучшие характеристики, чем механический.

Биполярный транзистор – Def…

Включите JavaScript

Биполярный транзистор – определение, конструкция, типы и применение есть не что иное, как прямое и обратное смещение диода. Когда прямое напряжение больше, чем напряжение включения диода PN-перехода, ток протекает через переход. Таким образом, диодный переход становится короткозамкнутым. Диод входит в режим обратного смещения, когда напряжение на аноде диода больше отрицательного, чем напряжение на катоде. В этом состоянии диодный переход представляет собой разомкнутую цепь.

Чтобы понять вышеприведенное явление, давайте разберемся с ним с помощью приведенной ниже диаграммы.

Диод имеет PN-переход. В диоде P-область имеет слабо легированные дырки в качестве основных носителей. и N-область имеет сильно легированные электроны в качестве основных носителей. Когда переключатель находится в положении ON, на анод диода D подается положительное напряжение, а на катод диода D подается отрицательное напряжение. В этом состоянии диод смещается в прямом направлении и начинает проводить ток.

Теперь, когда положение переключателя меняется с ON на OFF, на анод диода подается отрицательное напряжение. В этом случае ток, который протекал в состоянии прямого смещения, падает до нуля, и диод становится разомкнутым. Здесь обратите внимание, что прямой ток диода не падает до нуля мгновенно, а требует некоторого времени. Это время называется временем обратного восстановления. Теперь диод потребляет незначительный ток утечки при обратном смещении.

Явление звона возникает, когда диод переходит из состояния прямого смещения в состояние обратного смещения.

Что такое звон в диоде?

При подаче обратного напряжения на диод после протекания прямого тока обратный ток течет мгновенно, а не мгновенно выключается. Этот обратный ток называется током восстановления.

Во время протекания тока восстановления, ток восстановления может создавать несколько колебаний. Эти колебания называются звоном.

Состояние звонка вызывает потерю мощности, и желательно, чтобы звонок был минимальным.

Время переключения — очень важная часть идеального переключателя. Выключатель должен иметь минимальное время включения и выключения. Теперь давайте разберемся со временем переключения диода.

Время переключения диода

При изменении условий смещения диод подвергается переходной реакции при прямом смещении на обратное и наоборот.

Время, необходимое для срабатывания в переходных условиях, является важным критерием для электрического выключателя.

Время восстановления

Время, необходимое до того, как диод восстановит свое устойчивое состояние, называется Время восстановления .

Время восстановления в прямом направлении

Время, необходимое диоду для переключения из состояния с обратным смещением в состояние со смещением в прямом направлении, называется Время восстановления в прямом направлении .

При прямом смещении диода в выключенном состоянии напряжение на диоде мгновенно подскакивает примерно до 1–2 вольт, а затем стабилизируется до своего окончательного значения 0,7 вольт, поскольку инжекция неосновных носителей занимает некоторое время. Время, необходимое для пересечения 10% конечного значения до пика и падения до конечного значения, является временем прямого восстановления. Это важное соображение при выборе диодов для SMPS. Для быстропереключаемых диодов оно составляет около 50 нс.

Время обратного восстановления

Обратный ток течет в течение небольшого промежутка времени, когда диод открыт, и внезапно он отключается. Интервал времени, необходимый диоду для переключения из состояния с прямым смещением в состояние с обратным смещением, называется

Reverse Recovery Time.
