Выключатель с трех мест: принцип работы, схема подключения переключателя — Интернет-магазин инструмента. — yato-tools.ru. Электротовары и инструмент.

Содержание

принцип работы, схема подключения переключателя

Рост цен на электроэнергию заставил людей задуматься о необходимости экономии. Использовать простые выключатели для освещения лестниц в многоквартирных и в частных домах с несколькими этажами не очень удобно. Это связано с тем, что приходится возвращаться к месту установки устройства. Для повышения комфорта в таких местах часто используется проходной выключатель на 3 точки.

Принцип работы устройства
Рекомендации по подсоединению
- Соединение двух выключателей
- Управление из трех точек
- Монтаж двухклавишного устройства

Принцип работы устройства

Внешне это устройство практически не отличается от классического. Однако схема подключения проходных выключателей из 3 мест несколько сложнее. Различие между ними заключается в количестве контактов. Если у обычного прибора их два, то у проходного — три. При этом два из них являются общими. Следует помнить, что во всех схемах подсоединения используется минимум два таких устройства.

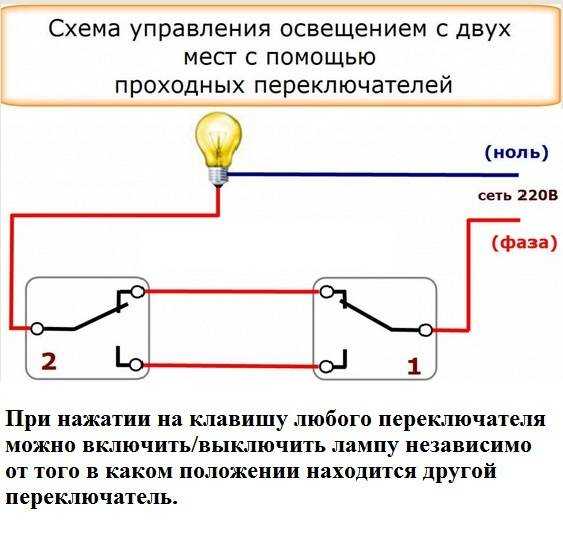

Принцип работы переключателя проходного типа довольно прост — после нажатия на клавишу контакт входа замыкается с одним из выходов. Таким образом, выключатель проходного типа имеет сразу два рабочих положения, а промежуточные — отсутствуют. Так как во время работы устройства происходит простое переключение контактов, то его можно отнести к группе переключателей.

Работать с изделиями известных брендов проще, так как на их корпусе есть схема подключения. Дешевые китайские устройства, с этой точки зрения, менее привлекательны и при их подсоединении придется прозвонить клеммы. Некоторые производители во время изготовления могут спутать контакты и при неправильном подключении схема не будет работать.

Чтобы прозвонить проходной переключатель, можно использовать стрелочный либо цифровой прибор. Если применяется цифровой, то его предстоит перевести в соответствующий режим, который используется для определения короткозамкнутых участков электроцепей.

При замыкании клемм электронный прибор подаст звуковой сигнал, а указатель стрелочного должен отклониться до упора вправо.

Прибор, с помощью которого можно управлять освещением из трех точек, позволит сделать систему уличного и внутридомового освещения практичной. Также он может стать отличным выбором для владельцев частных многоэтажных домов. Этот вариант управления светильниками вполне может использоваться и в помещениях, имеющих несколько спальных мест, чтобы выключать свет, не вставая с кровати.

Схема подключения проходного выключателя с 3х мест

Содержание

Зачем нужны проходные выключатели

Включение света в длинном темном коридоре может быть довольно неудобным, если есть лишь один выключатель, расположенный в конце комнаты. Наиболее рациональна установка проходных переключателей (другое название — перекрестные выключатели) в разных сторонах комнаты.

Так можно будет включить, выключить свет сразу после входа в коридор. Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях.

Еще один вариант использования такой схемы управления — большая спальня с несколькими кроватями. Если установить проходные переключатели у каждого спального места, можно включить лампочку, не вставая. Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов. Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

Клавишные.
Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

Проходной выключатель схема

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

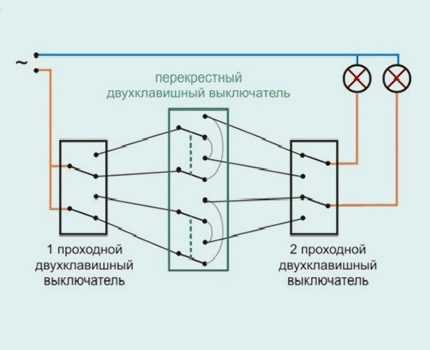

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) — фаза

синий — ноль

желто зеленый — земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи «Цветовая маркировка проводов. ГОСТы и правила.»

Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам «землю» с вводного кабеля объединяете с «землей» отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.
Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой. Причем абсолютно не важно как вы их соедините.

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

Фаза с автомата должна приходить на общий проводник первого выключателя
Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
Ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Для создания схемы применяют два и более проходных выключателя. Схема может включать любое количество проходных устройств, но увеличение их числа будет серьезно усложнять работу — необходимо четко знать порядок расположения кабелей и соединений в коробке.

Конструкция и особенности проходных выключателей

Внешней проходной прибор не отличается от стандартного. Разницу можно заметить только при осмотре изделия снизу – производители наносят на корпус треугольники, направленные по горизонтали вниз. Второй вариант различия – 3 клеммы с медными контактами. Одна располагается сверху, а две – снизу. Также проходное устройство коммутируется через трехжильный кабель ВВГ-нг или NYM с сечением 1,5 мм².

В зависимости от количества кнопок существуют двухклавишные, одноклавишные и трехклавишные модификации.

Разница между проходным и обычным выключателем.

В сравнении с классическими двухполюсными моделями подключить проходник нужно по следующему принципу:

последовательное подсоединение коммутаторов;
фаза не размыкается, а переключается на вторую линию;
контактов выхода больше, чем контактов входа.

Парные полюса коммутаторов располагаются друг против друга.

Нюансы выбора

Перед покупкой проходного выключателя требуется учитывать:

Способ крепления – зависит от типа проводки. Накладные устанавливаются на поверхность при помощи дюбель-саморезов. Встроенные – в подрозетниках на ножках-распорках.
Степень защиты – для спальни или коридора подойдут модели с IP03, для ванной – с IP04- IP05, для улицы – с IP55.
Тип контактных зажимов. Винтовые с прижимными пластинами отличаются надежностью. Безвинтовые пружинные проще в плане монтажа.
Маркировка клемм – используются обозначения N (ноль), L (фаза) и земля (заземление). Буквами I и O маркируется положение кнопок при включении и выключении.

По типу управления проходники бывают клавишными, сенсорными, с ПДУ.

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное — это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет «пищать» или показывать «0» при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

ищите общую клемму

подключаете на нее фазный проводник, который будет идти на лампочку

на оставшиеся подсоединяете две другие жилы

Перекидные выключатели — схема управления освещением из 3-х мест

А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т.д. Казалось бы нужно взять еще один проходной выключатель и все.

Однако выключатель с тремя клеммами здесь уже не подойдет. Так как соединяемых проводов в распредкоробке будет четыре.

Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода — два снизу и два сверху.

И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.

Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете — на вход (ориентируйтесь по стрелочкам), а те что уходят на второй — к выходным клеммам.

Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:

Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте — возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.

Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.

Применение схемы

В длинных коридорах часто применяют проходные выключатели. Проходные модели предназначаются для удобства подачи или удаления напряжения осветительных приборов из разных концов помещения. Чаще всего такую схему применяют:

В длинном коридоре с выходами из разных комнат. На выходе ставят один переключатель, посередине – второй, в конце – третий.
Во дворах загородных и частных домов, дач. Коммутационные устройства монтируются на выходе из дома и хозяйственных постройках.
В многоквартирных трехэтажках. На первом этаже ставится прибор, чтобы выполнить включение. Отключить освещение можно на втором и третьем этажах.
В детской комнате с несколькими кроватями. Решение предусматривает один прибор на входе и два рядом со спальными местами.
Лестничные пролеты и площадки коттеджей за городом. Один девайс монтируется на начале лестницы, выключение осуществляется со второго этажа или около чердака.

При помощи проходного выключателя обеспечивается экономия электроэнергии.

Одним из минусов проходных выключателей является необходимость штробления стен под них. Организация электролинии с проходным выключателем имеет несколько минусов:

затраты времени и сил на штробление стены при скрытой проводке;
необходимость подключения пульта ДУ через обычную клавишу для моделей с датчиками движения;
нерентабельность для квартиры из-за штроб под кабель и установки дин-рейки;
сложности с определением клемм;
отсутствие четкости положений «ВКЛ» и «ВЫКЛ».

Эксперты отмечают, что устройства больше подходят для загородных коттеджей, дач, частного сектора, чем для квартиры.

Проходной выключатель удобно использовать в помещениях с несколькими группами осветительных приборов. Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. В настоящее время схема проходного переключателя света, управляемая с трех мест, не привязывается к планировке жилого объекта.

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

Запомните, что на разных выключателях общий контакт может быть где угодно!

И лучше всего вызванить его, что называется «вживую», тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода. Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка — неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

Использование схем с тремя выключателями

Переключающий механизм в проходных выключателях расположен по центру контактов. Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. При такой организации питания, одинаковые устройства не подойдут. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Полезное видео Выключатель с трех мест — современное решение управление светом Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить. Многие начинающие электрики не профессиональные путают эти понятия, и пытаются организовать проходную схему на трехклавишнике. Берется отвертка с фазоискателем или мультиметр, и ищется где плюс, а где минус. Речь идет о длинных коридорах, лестницах, подвальных помещениях.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. Трехклавишный проходной выключатель Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Если вам нужна схема подключения проходного выключателя с двух мест , смотрите ее в данной статье.

При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении. В нем присутствует и вход, и выход в количестве 2. А между тем у крестового выключателя схема и механизм переключения совсем иной. По правилам прокладывания проводки, все провода в такой электрической цепи должны быть расположены на расстоянии 15 см от потолка. Включение осветительного прибора осуществляется в том случае, когда 2 переключателя встают в одинаковое положение.

Аналогичное крепление оставшихся выходов. А два других установлены на каких-то дворовых постройках гараж, сарай, дойдя до которых можно отключить освещение. В быту используются не только понижающие, но и повышающие трансформаторы. В многоквартирных домах на три этажа.

Пример работы освещения

При включении клавиши №1, лампа горит, электричество идет по фазному проводу и обозначается буквой L, а ход тока показывает красная линия.
Обратное нажатие клавиши, свет гаснет.
Переключаем переходной отсоединитель, лампа загорается.
Нажимаем клавишу снова лампа выключается.
При включении устройства №3 лампа горит.
Повторное нажатие приводит к выключению светильника.

Рекомендация: при необходимости увеличить количество мест управления светильником добавляется желаемое количество перекрестных выключателей между лестничными.

Необходимое оборудование и материалы

Выключатели
Монтажная коробка
Электроизоляционная лента
Клеммы
Отвертки крестовые и обычные
Нож для монтажа
Бокорезы
Плоскогубцы
Ключи гаечные
Электрокабель

Если в помещение уже проведена проводка, и нужно установить дублирующие выключатели, тогда нужно сделать штробы или открытый монтаж кабелей. Для того чтобы сделать штробы понадобиться перфоратор и штроборез. Еще нужен алебастр. Он будет крепить гофтрубу. В случае открытого монтажа необходима распределительная коробка, с помощью гофтрубы она крепится на стену.

Пошаговая инструкция монтажа

Отсоединить электроэнергию в помещении.
Определить, где находятся провода, дабы не повредить их.
Обозначить будущее месторасположение распределительной коробки.
Установить монтажную коробку.
Прокладка электрокабелей. Лучше взять 3-х или 4-х жильный кабель. Для перекидных устройств нужен трехжильный. С помощью одной жилы будет подключаться подача фазы или лампа. Две жилы соединяются с промежуточными проводами. Для перекрестного устройства нужен четырех жильный кабель — по две жилы на каждый выключатель. Две будут вести к первому, а остальные две ко второму.

Концы всех кабелей ведутся в монтажную коробку и соединяются клеммами. А ноль идет к светильнику. Для оборудования проходного выключателя с управлением с 3х мест необходимо иметь навыки и точную схему подключения. Ее наличие дает возможность провести правильную и качественную систему освещения. А на ее основе с легкостью можно создавать более сложные схемы иллюминаций.

Видеоинструкция — Подключение проходного выключателя и управление освещением из 3х мест
