Высота установки розеток в детских учреждениях: Высота установки розеток и выключателей, размещение по евростандарту

ДБН В. 2.5-23-2003. Проектирование электрооборудования объектов гражданского назначения (30159)

---

5.64 Штепсельные розетки для присоединения переносных светильников следует предусматривать в помещениях, где есть технологическое оборудование, для ремонта которого недостаточно общего освещения.

В помещениях мастерских из обработки металла и дерева, помещениях ремонта и зарядки аккумуляторов, в механических сушильно-гладильных отделениях, холодильных станциях. электрощитовых, тепловых пунктах, бойлерных, насосных, машинных отделениях лифтов, технических этажах, помещениях венткамер и кондиционирование воздуха для переносного освещения должна приниматься напряжение 40 (36) В.

Напряжение 12В для переносного освещения должна приниматься в отделениях механизированной стирки и других помещениях с мокрым технологическим процессом.

5.65 Штепсельные розетки, которые устанавливаются в складских помещениях, которые замыкаются и содержат горючие материалы или материалы в горючей упаковке, должны иметь степень защиты соответственно разделу 5 ДНАОП 0.

00-1.32.

5.66 Штепсельные розетки должны устанавливаться:

а) в помещениях производственного назначения на высоте 0,8-1 м от уровня пола. При подводе проводов сверху допускается установка на высоте до 1,5 м;

б) в административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещения и оформление интерьера, но не выше 1 м от уровня пола. Допускается установка штепсельных розеток в (на) специально приспособленных для этого плинтусах и кабелях-каналах (коробах), изготовленных из негорючих и трудногорючих материалов;

в) в школах и детских учреждениях, в помещениях для пребывания детей на высоте 1,8 м от уровня пола.

5.67 Не разрешается устанавливать штепсельные розетки в сети аварийного освещения.

5.68 Выключатели светильников общего освещения должны устанавливаться на стене со стороны дверной ручки на высоте от 0,8 до 1,7 м от уровня пола, а в школах и детских учреждениях в помещениях для пребывания детей — на высоте 1,8 м от уровня пола.

Допускается установка выключателей под потолком, которые приводятся в действие с помощью шнура при условии, что они отвечают требованиям ГОСТ 7397.0.

5.69 В домах и помещениях для инвалидов и маломобильних групп населения электрические выключатели и штепсельные розетки следует устанавливать на высоте не больше чем 1 м от уровня пола и на расстоянии не меньше чем 0,4 м от боковой стены помещения.

5.70 Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок к газопроводам должна быть не меньше чем 0,5 м.

5.71 Не разрешается скрытая установка в стенах между разными квартирами на одной оси соединительных и ответвительных коробок, выключателей и штепсельных розеток, кроме случаев установления между ними тяжело проходных перегородок.

5.72 Выключатели светильников, расположенных в помещениях с неблагоприятными условиями среды, рекомендуется выносить в сопредельные помещения с лучшими условиями среды.

Выключатели светильников душевых и раздевалок при них, горячих цехов пищеблоков и столовых должны устанавливаться за пределами этих помещений.

5.73 В мыльных помещениях бань, стиральных помещениях прачечных установка выключателей освещения не допускается.

5.74 Выключатели освещения чердаков, которые имеют элементы строительных конструкций (кровлю, фермы, стропила, балки и т.п.) из горючих материалов согласно ДСТУ Б В.2.7-19, должны быть установленные вне чердаков.

Примечание. Технические этажи, которые расположены непосредственно под кровлей и конструкции которых выполнены из негорючих материалов, не рассматриваются как чердака.

5.75 В театрах, киноконцертных залах, спортивных сооружениях и других местах проведения зрелищных мероприятий электрошкафы, а также вся электроаппаратура для регулирования напряжения и тока (реостаты, автотрансформаторы, дроссельные катушки, пусковые реостаты и т.п.) должны размещаться за пределами площадей эстрад, подмосток сцен.

5.76 Над каждым входом в здание должен устанавливаться светильник.

5.77 В прихожей квартиры должен устанавливаться электрический звонок, а возле входа в квартиру — кнопка для звонка. Выбор напряжения и проводка от кнопки до звонка выполняется согласно его схеме.

5.78 Номера домов и указатели пожарных гидрантов, установленных на внешних стенах зданий, должны быть освещенные. Питание электрических источников света номерных знаков и указателей гидрантов может осуществляться от сети внутреннего освещения зданий.

Указатели пожарных гидрантов, которые установлены на сопротивлениях внешнего освещения, питаются от сети внешнего освещения.

6 ЗАЩИТА ВНУТРЕННИХ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ И ВЫБОР СЕЧЕНИЯ ПРОВОДНИКОВ

6.1 Защита электрических сетей напряжением до 1 кв на всех объектах гражданского назначения должен выполняться согласно главе 3.1 ПУЭ.

6.2 Сети питания от подстанций до ВУ, ВРУ, ГРЩ должны быть защищенные только от токов КЗ (не нуждаются в защите от перегрузки).

ВУ, ВРУ, ГРЩ, РП должны проверяться по режимам КЗ соответственно главе 1.4 ПУЭ.

В линиях питания электроприемников І категории надежности электроснабжения по режимам КЗ должны также проверяться аппараты защиты. При этом автоматические выключатели считаются стойкими к токам КЗ, если они удовлетворяют требованиям одноразовой предельной коммутационной способности.

Расчет токов КЗ необходимо выполнять согласно ГОСТ 28249, исходя из условия, которое подведено к трансформатору напряжение неизменное и равняется номинальному значению. Следует учитывать активные и индуктивные сопротивления всех элементов короткозамкнутой цепи, а также все переходные сопротивления, включая сопротивление дуги в месте КЗ.

Значение ударного коэффициента Куд для определения ударного тока КЗ можно принимать на шинах 0,4 кв трансформаторных подстанций — 1,1, в остальных точках сети — 1.

6.3 Внутренние сети освещения и сети штепсельных розеток объектов гражданского назначения, а также силовые сети, в которых по условиям технологического процесса или за режимом работы сети может возникать продолжительную перегрузку проводников, кроме защиты от токов КЗ должны быть защищенные от перегрузки. Для этих целей следует применять автоматические выключатели, которые имеют комбинированный разцепитель с обратнозависимой от тока характеристикой, поскольку предохранители уступают перед такими автоматическими выключателями в части защиты от перегрузок.

Автоматические выключатели, которые имеют только разцепитель мгновенного действия (отсечку) в сетях, которые должны быть защищены от перегрузок, применять не разрешается.

6.4 Уставки аппаратов защиты должны выбираться с учетом максимальной нагрузки линии, пусковых токов при включении мощных ламп накаливания и ламп ГЛВД, а для взаиморезервируемых линий — с учетом их после аварийной нагрузки.

6.5 На вводах ВУ, ВРУ, ГРЩ, РП и в начале каждой линии, в том числе линии, которая питается от шинопровода, должны быть установлены аппараты защиты во всех фазных проводниках.

В линиях, которые питают лампы мощностью 10 квт и больше, каждая лампа должна иметь самостоятельный аппарат защиты.

Установка аппаратов защиты в РЕ- и РеN-проводниках запрещается (см.5.4).

Запрещается также установление предохранителей, однополюсных автоматических и неавтоматических выключателей в N-проводниках.

6.6 Разрешается выполнять защиту разных участков одной сети предохранителями и автоматическими выключателями.

6.7 В местах присоединения линий, которые питают сети освещения, к линиям питания электросиловых установок или к силовым РП должны устанавливаться аппараты защиты и управление (см. 5.10).

6.8 При питании однофазных потребителей ответвлениями от многофазной КЛ, когда РеN-провідник КЛ есть общим для групп однофазных потребителей, которые питаются от разных фаз, рекомендуется предусматривать защитное отключение потребителей в случае превышения напряжения выше допустимой уровня, который возникает через несимметрию нагрузок после обрыва PEN-проводника. Отключение нужно выполнять на вводе в здание, например, влиянием на независимый разцепитель вводного автоматического выключателя с помощью реле максимального напряжения. При этом необходимо отключать как L-, так и N-проводники.

В многоквартирных жилых домах превышения напряжения выше допустимого уровня может возникнуть из-за несимстрии нагрузок в случае нарушения соединений N-проводника стояка и N-проводников нескольких квартир, если квартиры подключены к разным фазам стояка. Поэтому не следует N-проводники разных квартир присоединять к N-проводнику стояка в одной точке.

При выборе аппаратов и приборов, установленных на вводе, преимущество при прочих равных условиях должна отдаваться аппаратам и приборам, которые могут продолжительное время сохранять трудоспособность при превышении напряжения выше допустимой, что возникает вследствие несимметрии после обрыва PEN- или N-проводника. При этом их коммутационные и другие рабочие характеристики могут отвергаться от нормативных.

6.9 Трансформаторы, которые используются для питания светильников до 50 В, должны быть защищенные со стороны высшего напряжения. Необходимо также предусматривать защиту на линиях, которые отходят со стороны низшего напряжения.

Если трансформаторы питаются отдельными группами от щитков и аппарат защиты на щитке обслуживает не больше трех трансформаторов, то устанавливать дополнительные аппараты защиты на стороне высшего напряжения каждого трансформатора необязательно.

6. 10 По договоренности с Заказчиком следует предусматривать защиту компьютеров, мини-атс, бытовой техники, которая имеет в своей основе радиотехническое, радиоэлектронное, электронное и электротехническое оборудования, от грозовых и приведенных перенапряжений на базе ограничителей напряжения. Основные положения относительно выбора методов и средств защиты от ударных действий и дестабилизирующего влияния грозовых разрядов изложенные в ДСТУ 3680.

6.11 Сечение проводников следует выбирать при условиях нагревания продолжительным расчетным током в нормальному и послеаварийному режимах и проверять на падением напряжения у наиболее отдаленного потребителя, соответствия уставкам аппаратов защиты, электромеханической нагрузкам, которые могут иметь место вследствие токов КЗ, механической нагрузкам, которые могут испытывать проводники, требованиям экономичности.

В жилых помещениях медные проводники должны иметь сечение не меньше указанного в таблице 6.1.

Таблица 6.1

Наименование линии	Минимальное сечение кабелей и проводов с медными жилами, мм2
Линии групповых сетей	1,5
Линии от поверхностных до квартирных щитков и к расчетному счетчику	2,5
Линии распределительной сети (стояки) для питания квартир и комнат общежитий	4

6. 12 Однофазные трехпроводные линии, а также трехфазные четырех- и пятипроводные линии, которые питают однофазные нагрузки, должны иметь сечение N-проводников, которое равняется сечению фазных проводников.

В многофазных цепях при сечении фазных проводников свыше 16 мм2 по меди и 25 мм2 по алюминию N-проводник может иметь меньшее в сравнении с фазным проводником сечение, но не меньше чем 50 % сечения фазных проводников и не меньше чем 16 мм2 по меди и 25 мм2 по алюминию, при одновременном выполнении таких условий:

а) нагрузка в сети при ее нормальной эксплуатации должна распределяться между фазами практически равномерно;

б) ожидаемый максимальный ток, включая гармоники при их наличии, в N-проводнике при нормальной эксплуатации не превышает величины допустимой нагрузки по току для уменьшенного сечения N-проводника;

в) предусмотрен контроль тока КЗ в N-проводнике с представлением команды на отключение фазных проводников. При этом отключение N-проводника обязательно. Однако не требуется выполнять контроль тока КЗ в N-проводнике, если предусмотрено его одновременное отключение вместе с фазными проводниками общим автоматическим выключателем и при этом ожидаемый максимальный ток N-проводника в нормальном режиме значительно меньший допустимого.

6.13 В многофазных цепях сечение N-проводников линий с люминесцентными лампами, лампами ГЛВД, при одновременном отключении всех фазных проводников автоматическими и неавтоматическими выключателями необходимо выбирать:

а) для участков сети, по которым протекает ток от ламп с компенсированными пускорегулюющими аппаратами, равным фазному независимо от сечения;

б) для участков сети, по которым протекает ток от ламп с некомпенсированными пуско-регулирующими аппаратами, равным фазном при сечении (фазных проводников до 16 мм2 включительно по меди или 25 мм2 включительно по алюминию и не меньше чем 50 % сечения фазных проводников при больших сечениях. В последнем случае сечение N-проводников должно быть не меньше чем 16 мм2 по меди и 25 мм2 по алюминию.

6.14 При защите многофазных сетей освещения предохранителями или однополюсными автоматическими выключателями при любых источниках света сечение N-проводников следует принимать равным сечения фазных проводников.

6.15 Сечение РЕ-проводников, если они изготовлены из того же материала, что и фазные, должно быть не меньше сечения фазных проводников при сечении последних до 16 мм2, 16 мм2 — при сечении фазных проводников от 16 мм2 до 35 мм2 и 50 % сечения фазных проводников при больших сечениях.

Сечение РЕ-проводников из других материалов должно быть эквивалентным по проводимости вышеуказанным.

Во всех случаях сечение медных РЕ-проводников, которые прокладываются отдельно от фазных проводников (не входят в состав кабеля или проложенные не в общей оболочке — трубе, коробе, на одном лотке), должен быть не меньше чем 2,5 мм2 — при наличии механической защиты и 4 мм2 — при его отсутствии.

Скачать бесплатно

стандартная, по евростандарту, в зависимости от комнаты

При выполнении электромонтажных работ важна высота розеток от пола и уровень расположения выключателей. Эргономичная локация точек питания делает дом более комфортным, удобным для каждого жильца, включая малышей и людей с ограниченными возможностями.

Содержание

1. Регламентированные нормативы
2. Рекомендации ПУЭ
3. Требования ГОСТ и СП
4. Монтаж точек питания по евростандарту
5. Советские стандарты
6. Рекомендации по эргономике расположения
7. Правила расположения электроточек в разных помещениях
8. Точки питания в ванной
9. Гостиная
10. Кухня
11. Спальня
12. Детская
13. Кабинет

Регламентированные нормативы

При выборе места расположения розеток нужно учитывать стандарты ПУЭ, ГОСТ, а также планировку

Уровень расположения точек питания прописан в инструкциях ПУЭ, ГОСТ, СП. При выполнении работ стоит руководствоваться приведенными нормами.

Рекомендации ПУЭ

Регламент выглядит таким образом:

• от газопровода и батарей отопления точки питания удаляют минимум на 40 см;
• высота выключателя от пола — 1 м;
• в ванной комнате штепсельные розетки отодвигают на 60 см от душевой кабины, раковины, биде или ванны;
• от дверного косяка точки питания отодвигают на 10-15 см.

При установке точек питания в ванной комнате нужно обязательно выполнять их подключение через УЗО.

Требования ГОСТ и СП

Требования при монтаже розетки и выключателя по государственным стандартам:

• расположение розеток и выключателей владелец дома/заказчик определяет сам;
• на 4 м2 жилого помещения должно приходиться по одной точке питания;
• в коридоре — одна на каждые 10 м2.

В СП также прописаны определенные нормы для выполнения электромонтажных работ:

• выключатели в комнатах рекомендуется поднимать от пола на уровне 1-1,5 м;
• если вопрос идет о детских учреждениях – расстояние увеличивают до 1,8 м;
• силовые розетки на пунктах общественного питания, пищевом производстве монтируют от пола на высоте 1-1,3 м.

При желании мастер может подробно ознакомиться с нормативными документами и подобрать оптимальный уровень локации розеток/выключателей по конкретному объекту.

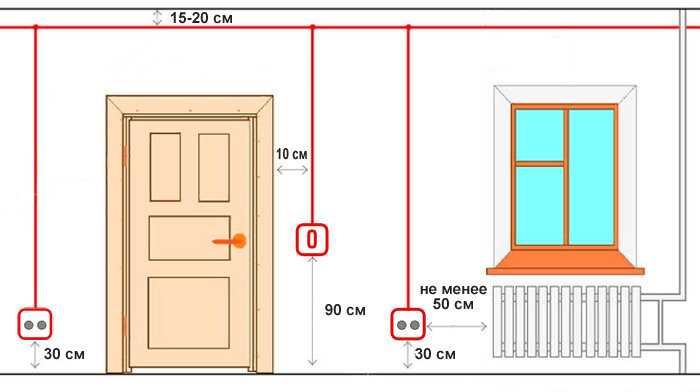

Монтаж точек питания по евростандарту

Согласно получившим недавно популярность европейским стандартам электромонтажа все выключатели лучше монтировать на высоте 90 см от пола, а розетки — 30 см. Такая локация точек питания считается удобной для всех проживающих в доме или гостей. Интенсивностью освещения можно управлять не глядя, просто протянув руку. Электроприборы устанавливаются без непривлекательно уложенных или свисающих проводов.

Советские стандарты

Согласно стандартам бывшего СССР высота установки розеток приравнивалась к 0,9 м от пола. Выключатели монтировали на уровне 1,6 м. До сих пор мастера-электрики предпочитают именно такую схему расположения точек питания, если проектом не предусмотрены иные варианты.

Советские нормы монтажа имеют ряд своих преимуществ:

• все выключатели и розетки расположены в видимой доступности для взрослых членов семьи;
• дети не могут дотянуться до точки питания, что обеспечивает безопасность;
• исключены случайные нажатия на выключатель;
• монтируемая мебель не перекрывает доступ к клавишам освещения.

По советским стандартам вилки электроприборов вставляются без необходимости лишний раз наклоняться.

Рекомендации по эргономике расположения

Перед проектированием проводки нужно четко определиться, где будет располагаться мебель

Опытные мастера перед определением высоты установки розеток и выключателей советуют учесть некоторые моменты и сделать следующее:

• Составить подробный план-схему расположения мебели, всех бытовых приборов и точек освещения в комнате. Обязательно нанести предполагаемые розетки/выключатели на чертеж.
• Учесть средний рост жильцов помещения или сотрудников офиса.
• Расположить на схеме все точки питания (под оргтехнику, интернет, бытовые приборы, светильники, бра) так, чтобы они были доступны пользователю и в то же время скрывались от глаз по возможности. Особенно это касается стационарных приборов (ТВ, компьютер, холодильник, стиральная машинка и др.).
• У кроватей, тумбочек, комодов точки питания делают на 20 см выше плоскости мебели.
• Для открытых участков стен высоту розеток от пола по евростандарту делают 30 см. Это особенно актуально для техники, используемой периодически (пылесос, переносной вентилятор и пр.).
• Выключатели лучше располагать со стороны дверной ручки на расстоянии 10-15 см от косяка. Это удобно и эргономично. Конечную высоту выключателей определяют опытным путем. Обычно она составляет 80-100 см.
• По типу помещения все выключатели располагают с максимальным удобством для пользователя. В спальне и гостиной нужно добиться того, чтобы человек управлял освещением, не вставая с дивана, кровати.
• Для коридора квартиры/дома/офиса лучше сделать точки питания вначале и в конце комнаты.

При четко составленном плане мастер имеет возможность визуально оценить будущий результат выполненных работ, при необходимости изменить что-то еще на этапе планирования.

Правила расположения электроточек в разных помещениях

Точки питания в ванной

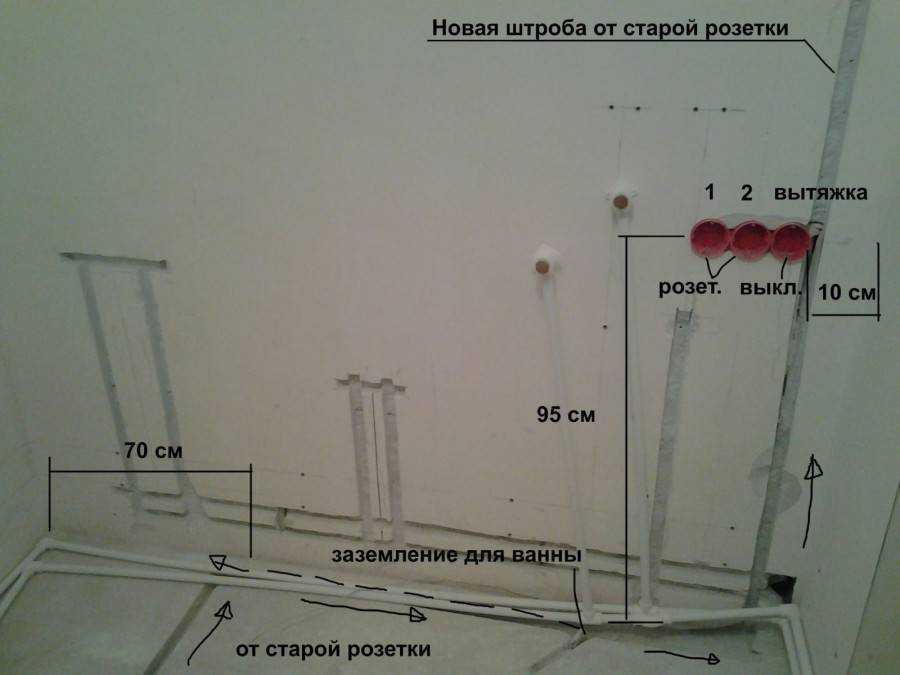

Расположение розеток в ванной

Санузел — это помещение с повышенной влажностью. Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности.

Главные запреты — установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.

Гостиная

Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.

Кухня

В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:

• Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
• Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
• Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.

Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.

Спальня

Пример расположения электроточек у кровати

Комнате отдыха рекомендуется придерживаться таких норм:

• С обеих сторон двуспальной кровати (независимо от её размера) делают по двойной розетке и по двухклавишному выключателю. Их располагают в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с постели, управлять освещением, ставить на подзарядку мобильный телефон, читать книгу под ночником.
• Основной выключатель ставится в комнате сразу при входе.
• Если в спальне предусмотрен туалетный столик, по обе стороны от него на высоте 70-90 см делают по розетке для подключения бра или фена.

Все точки питания в спальне располагают в соответствии с выбранным комплектом мебели. Вполне возможно, что она будет нестандартной. Особенно часто это происходит при обустройстве спальни для человека с ограниченными возможностями либо при разработке дизайнерского проекта.

Детская

Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.

Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.

Кабинет

Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения

Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.

Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.

На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.

При наличии здравого смысла и четкой схемы расстановки мебели в комнате мастер может смело проектировать уровни расположения розеток/выключателей на свое усмотрение.

База данных стандартов

CFOC | Национальный ресурсный центр

5.2.4 Электрические приборы и розетки

5.2.4.1: Электрика

Объекты должны быть обеспечены электроснабжением. Розетки и светильники должны быть установлены и подключены к источнику электроэнергии в соответствии с Национальным электротехническим кодексом с поправками, внесенными местными электротехническими нормами (если таковые имеются), и сертифицированным инспектором по электротехническим нормам.

ОБОСНОВАНИЕ

Правильная установка розеток и светильников помогает предотвратить травмы.

КОММЕНТАРИИ

Могут применяться государственные или местные электротехнические нормы. Для получения дополнительной информации см. Национальный электротехнический кодекс Национальной ассоциации противопожарной защиты (NFPA) и NFPA 101: Кодекс безопасности жизнедеятельности от NFPA (1).

ТИП ОБЪЕКТА

Центр, Early Head Start, Head Start, Большой семейный детский дом, Малый семейный детский дом

ССЫЛКИ

1. Национальная ассоциация противопожарной защиты (NFPA). 2009. NFPA 101: Кодекс безопасности жизнедеятельности. Изд. 2009 г. Куинси, Массачусетс: NFPA.

5.

2.4.2: Защитные кожухи и противоударные устройства для электрических розеток

Все электрические розетки, доступные для детей, которые еще не достигли уровня обучения в детском саду, должны относиться к типу, называемому «электрические розетки с защитой от несанкционированного доступа». Эти типы розеток выглядят как стандартные настенные розетки, но имеют внутренний механизм затвора, который не позволяет детям втыкать в розетку такие предметы, как шпильки, ключи и скрепки (2). Этот подпружиненный механизм затвора открывается только тогда, когда к обеим затворам приложено одинаковое давление, например, когда вставлена ​​электрическая вилка (2,3).

В существующих детских учреждениях, где нет «защищенных от несанкционированного доступа электрических розеток», розетки должны быть снабжены «защитными крышками», которые крепятся к электрической розетке с помощью винта или других средств, чтобы ребенок не мог их легко снять. Не следует использовать «безопасные вилки», так как дети могут вынуть их из электрической розетки (2,3).

Все недавно установленные или замененные электрические розетки, доступные для детей, должны использовать «электрические розетки с защитой от несанкционированного доступа».

В местах, где электрические изделия могут контактировать с водой, следует установить специальный тип розетки, называемый прерывателями цепи замыкания на землю (GFCI) (2). Устройство GFCI срабатывает до того, как может произойти смертельный удар электрическим током (1). Чтобы убедиться, что GFCI работают правильно, их следует проверять не реже одного раза в месяц (2). GFCI также доступны в защищенном от несанкционированного доступа исполнении.

ОБОСНОВАНИЕ

Электрические розетки с защитой от несанкционированного доступа или надежно прикрепленные защитные крышки не позволяют детям вставлять пальцы или предметы в незащищенные электрические розетки и снижают риск поражения электрическим током, электрических ожогов и потенциальных пожаров (2). GFCI обеспечивают защиту от поражения электрическим током, когда электрическая розетка или электрический продукт могут вступить в контакт с водой (1).

Ежегодно около 2400 детей получают травмы, вставляя предметы в щели электрических розеток (2,3). Большинство этих травм приходится на детей в возрасте до шести лет (2,3).

Пластиковые защитные вилки, вставляемые в электрические розетки, не являются самым безопасным вариантом, поскольку они могут быть легко удалены детьми и, в зависимости от их размера, представляют потенциальную опасность удушья, если ребенок поместит их в рот (3).

КОММЕНТАРИИ

Один тип крышки розетки заменяет переднюю панель розетки пластиной с подпружиненной крышкой розетки, которая остается на месте, когда розетка не используется. Для розеток, где предприятие не намерено отключать прибор, доступна более постоянная крышка типа колпачка, которая ввинчивается в розетку. Несколько эффективных защитных устройств для розеток доступны в магазинах бытовой техники и детских магазинах (4).

ТИП ОБЪЕКТА

Центр, Early Head Start, Head Start, Многодетный детский дом, Малый семейный детский дом

СВЯЗАННЫЕ СТАНДАРТЫ

5.2.4.3 Прерыватель цепи замыкания на землю для розеток у воды

ССЫЛКИ

1. Национальная ассоциация противопожарной защиты (NFPA). 2010. NFPA 70: Национальный электротехнический кодекс. изд. 2011 г. Куинси, Массачусетс: NFPA.

2. Международный фонд электробезопасности (ESFI). 2008. Знайте об опасностях в вашем старом доме Росслин, Вирджиния: ESFI. http://files.esfi.org/file/Know-The-Dangers-of-Your-Older-Home.pdf

3. Национальная ассоциация противопожарной защиты. Информационный бюллетень по национальным электротехническим нормам и правилам: электрические розетки с защитой от несанкционированного доступа. http://www.nfpa.org/public-education/by-topic/top-causes-of-fire/electrical/tamper-proof-electrical-receptacles.
4. Национальная ассоциация производителей электротехники. Настоящая безопасность благодаря защищенным от несанкционированного доступа сосудам. http://www.childoutletsafety.org.

5.2.4.3: Прерыватель цепи замыкания на землю для розеток у воды

Все электрические розетки, расположенные в пределах шести футов от раковины или другого источника воды, должны быть оснащены прерывателем цепи замыкания на землю (GFCI), который следует проверять не реже одного раза в три месяца с помощью кнопки проверки, расположенной на устройстве.

ОБОСНОВАНИЕ

Это положение исключает опасность поражения электрическим током. GFCI обеспечивают защиту от поражения электрическим током, когда электрическая розетка или электрический продукт могут вступить в контакт с водой (1).

КОММЕНТАРИИ

Электрические розетки, которые часто встречаются в ванных комнатах новых домов, имеют встроенный в розетку GFCI. GFCI не обязательно должен быть рядом с раковиной. Электрическая розетка может быть защищена автоматическим выключателем специального типа (со встроенным GFCI) в электрическом щите (1).

ТИП ОБЪЕКТА

Центр, Early Head Start, Head Start, Многодетный детский дом, Малый семейный детский дом

СВЯЗАННЫЕ СТАНДАРТЫ

5.2.4.2 Защитные кожухи и противоударные устройства для электрических розеток

РЕФЕРЕНЦИИ

1. Национальная ассоциация противопожарной защиты (NFPA). 2011. NFPA 70: Национальный электротехнический кодекс. изд. 2011 г. Куинси, Массачусетс: NFPA.

5.2.4.4: Расположение электрических устройств вблизи воды

Ни одно электрическое устройство или устройство, доступное для детей, не должно располагаться таким образом, чтобы его можно было включить в электрическую розетку, когда человек находится в контакте с источником воды, таким как раковина, ванна, душевая, грунтовая вода или бассейн.

ОБОСНОВАНИЕ

Контакт с источником воды при использовании электрического устройства обеспечивает путь для электричества через человека, который использует устройство (1,2). Это может привести к поражению электрическим током.

ТИП ОБЪЕКТА

Center, Early Head Start, Head Start, Многодетный детский дом, Малый семейный детский дом

ССЫЛКИ

1. Национальная ассоциация противопожарной защиты (NFPA). 2011. NFPA 70: Национальный электротехнический кодекс. изд. 2011 г. Куинси, Массачусетс: NFPA.
2. Комиссия США по безопасности потребительских товаров (CPSC). Предупреждение безопасности CPSC: установите защиту от замыкания на землю для бассейнов, спа и гидромассажных ванн. http://www.cpsc.gov//PageFiles/118868/5039.pdf.


5.2.4.5: Удлинители

Использование удлинителей не рекомендуется; однако при использовании они должны иметь клеймо признанной на национальном уровне испытательной лаборатории и не должны размещаться в дверных проемах, под ковриками или ковровыми покрытиями, за гобеленами на стенах или рядом с источниками воды. Электрические шнуры (удлинительные и приборные) не должны быть перетертыми или перегруженными.

ОБОСНОВАНИЕ

Электрическая неисправность является основной причиной возгорания домов со смертельным исходом. Комиссия по безопасности потребительских товаров США (CPSC) сообщает, что с 2002 по 2004 год удлинители и другие электрические шнуры были источниками воспламенения пожаров, которые ежегодно вызывали в среднем 60 смертей и 150 ожогов (1). Удлинители не должны быть доступны для детей, независимо от того, используются они или временно не используются, но подключены к сети. Существует риск поражения электрическим током ребенка, который может вставить металлический предмет в гнездо удлинителя (2).

КОММЕНТАРИИ

У Управления по охране труда и здоровья (OSHA) есть ссылка на список национально признанных испытательных лабораторий по адресу http://www.osha.gov/dts/otpca/nrtl/index.html#nrtls.

ТИП ОБЪЕКТА

Центр, Early Head Start, Head Start, Многодетный детский дом, Малый семейный детский дом

ССЫЛКИ

1. Чоудхури Р. , М. Грин, Д. Миллер. 2008. Оценки потерь от пожаров в жилых домах за 2003-2005 гг. Вашингтон, округ Колумбия: Комиссия США по безопасности потребительских товаров. http://www.cpsc.gov/library/fire05.pdf.
2. Комиссия по безопасности потребительских товаров США. Информационный бюллетень по удлинителям. http://www.ltadm.latech.edu/vpadmaff/saftopc38.pdf.

5.2.4.6: Электрические шнуры

Электрические шнуры должны быть размещены вне досягаемости детей.

ОБОСНОВАНИЕ

Серьезные травмы имели место в уходе за детьми, когда дети тянули на себя такие приборы, как мультиварки, дергая за шнур (1). В уходе за детьми случались травмы, когда дети тянули на себя такие устройства, как магнитофоны, дергая за шнур (2). Когда дети жуют шнур прибора, они могут дотянуться до проводов и получить серьезные обезображивающие травмы рта (3).

ТИП ОБЪЕКТА

Center, Early Head Start, Head Start, Многодетный детский дом, Малый семейный детский дом

ССЫЛКИ

1. Лоуэлл Г., К. Куинлан, Л. Дж. Готтлиб. 2008. Предотвращение непреднамеренных ожогов ошпариванием: больше, чем водопроводная вода. Педиатрия 122:799-804.
2. Комиссия по безопасности потребительских товаров США. Предупреждение о безопасности CPSC. Переломный момент: предотвращение гибели и травм при опрокидывании телевизора, мебели и бытовой техники. http://www.cpsc.gov/cpscpub/pubs/5004.pdf.
3. Здоровые дети. 2010. Проблемы со здоровьем: поражение электрическим током. http://www
   .healthychildren.org/English/health-issues/injuries-emergencies/pages/Electric-Shock.aspx.

Сосуды с защитой от несанкционированного доступа — InterNACHI®

Ник Громицко, CMI®, Томас Захар и Кейт Тарасенко



По оценкам, около 2400 детей страдают от поражения электрическим током и ожогов дома каждый год, когда они засовывают посторонние предметы в незащищенные электрические магазины. Установка розеток с защитой от несанкционированного доступа (TRR), также называемых розетки, защищенные от несанкционированного доступа, являются одним из способов защиты детей в доме от предотвратить серьезные травмы.





Другие виды торговых точек защиты, такие как пластиковые покрытия, но их можно легко удаляются детьми и поэтому не помечены как защищенные от несанкционированного доступа. А TRR — это тип электрической розетки, для которой требуется двухштырьковый ввод. для входа штекера. Эти устройства были разработаны для предотвращения случайного вставка шпилек, ключей, ножей, скрепок, гвоздей, шурупов и др. мелкие предметы, которые могут привести к поражению электрическим током. Домашние инспекторы и домовладельцы могут идентифицировать эти розетки, ища буквы «TR» или слова «защита от несанкционированного доступа», отпечатанные на поверхности сосуда, что означает что они защищены от несанкционированного доступа и были протестированы на периоды длительное использование и некоторые формы физического повреждения.

Как TRRs Work

Внутри выхода TRR находится подпружиненный затворный механизм, который блокирует односторонний вход. Когда при использовании заземленной или незаземленной вилки (2- или 3-контактной), штыри вилки прижать обе заслонки к пружине. Эта объединенная сила скользит заслонки и открывает щели для электрического контакта. Когда вилка удалены, жалюзи закрываются и снова закрывают отверстия.

При использовании TRR убедитесь, что стержни заглушки не согнуты и заглушка вставлена ​​прямо, как возможный. Может потребоваться небольшое маневрирование в зависимости от качества выход. Если есть проблема, TRR может быть неисправен и должен быть заменены.

Код

Вот что NEC 2011 года говорит о TRR в жилых единицах, а также об общей установке Требования:

406.12 Защита от несанкционированного доступа Сосуды в жилых помещениях. Все без блокировки 15А и 20А, 125В розетки в следующих частях жилой единицы [210.52] должны быть перечислены как взломостойкий.

• Настенное пространство — 210,52(A)
• Цепь малой бытовой техники — 210,52(B)
• Место для столешницы — 210.52(C)
• Ванная комната — 210.52(D)
• Снаружи — 210.52(E)
• Прачечная — 210.52(F)
• Гараж и хозяйственные постройки — 210. 52(Г)
• Коридоры — 210.52 (Н)

Пример: Розетки в следующих местах не должны быть защищены от несанкционированного доступа:

(1) Сосуды, расположенные на высоте более 5,5 футов над полом.

(2) Розетки, являющиеся частью светильника или прибора.

(3) Розетка, расположенная в специально отведенном месте для прибора, который в нормальных условиях использование, не может быть легко перемещено из одного места в другое.

(4) Розетки без заземления, используемые для замены, как разрешено в 406.4(D)(2)(a).



Для номеров и гостевых люксы, NEC 2011 добавляет:

406,13 Розетки с защитой от несанкционированного доступа в гостевых номерах и гостевых люксах. Без блокировки Розетки на 15 А и 20 А, 125 В в номерах и гостевых апартаментах должны быть указаны как устойчивый к взлому.



А в детских учреждениях:

406,14 Противовзломные емкости в детских учреждениях. Без блокировки 15А и Розетки 20А, 125В в детских учреждениях должны быть указаны как устойчивый к взлому.



 Требования к установке в соответствии с NEC:

406.4 Общие Требования к установке.

(Д) Замена розетки.

(4) Дуговые прерыватели цепи. Действует с 1 января 2014 г., если сосуд розетка питается от ответвленной цепи, для которой требуется прерыватель цепи дугового замыкания защиты [210.12(A)], сменная розетка в этой розетке должна быть одной из следующее.

(1) Перечисленный (розетка) прерыватель цепи дугового замыкания ответвленной розетки сосуд.

(2) Розетка, защищенная перечисленной (розеткой) розеткой ответвленного типа розетка с прерывателем цепи дугового замыкания.

(3) Розетка, защищенная указанной цепью дугового замыкания комбинированного типа автоматический выключатель прерывательного типа.

(5) Взломостойкие емкости. Должны быть предусмотрены перечисленные емкости с защитой от несанкционированного доступа.
