Высота установки распределительного электрического щита ПУЭ в квартире
Являясь основной позицией в системе электрообеспечения квартиры, частного домостроения или производственного здания, электрощиты применяются для установки электрооборудования, устройств и арматуры, использование которых позволяет распределить электрические цепи и осуществить защищенность людей и материальных ценностей.
Критерии выбора электрического щита
Компания «Vulelectro», являясь производителем электрощитовой продукции различных модификаций, типа монтажа, высоты установки щита электрического, количества модулей и других параметров, гарантирует соблюдение нормативно-технической документации и ПУЭ.
При устройстве электросистемы и подборе электрощита рассматриваются следующие качественные характеристики:

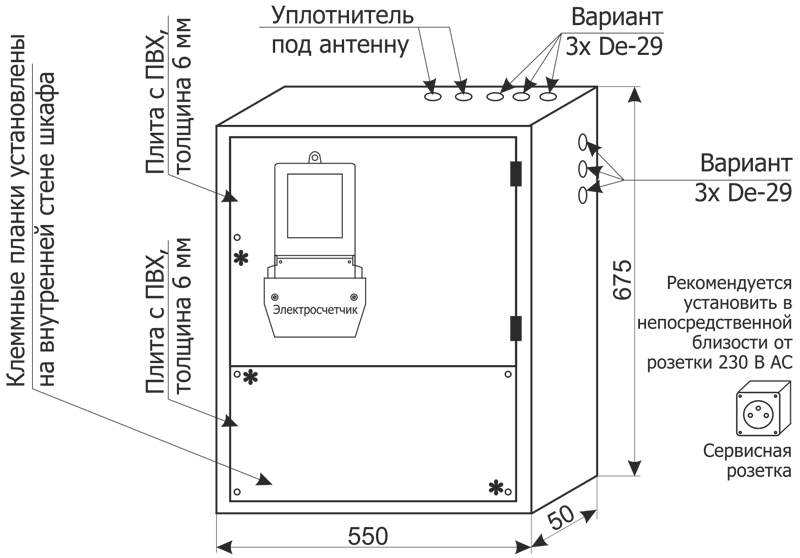

- тип монтажа – для размещения в закрытых помещениях, для гипсокартонных стен, внешнего выполнения (крепление на любых основаниях). При этом уделяется внимание виду материала, конструкции стен помещения, допустимым габаритам по ширине и высоте электрощита;
- число модулей – современное жилье оборудуется щитами с вероятностью размещения модулей до 63 А.
Модуль размером 18 мм представляет собой место в щитке для установки однополюсного автомата защиты.
Модуль размером 18 мм представляет собой место в щитке для установки однополюсного автомата защиты.Их число определяется наличием электролиний и модулей, предусматривая на перспективу запас до 30% площади для подсоединения добавочного электрооборудования;
- уровень защиты – для размещения распределительного щита в закрытом помещении на регламентируемой высоте используют электрощиты с IP30- IP40, для наружного размещения при негативных факторах эксплуатации (подвальное помещение, баня, открытая территория) — щиты IP44- IP65;
- вид материала – для изготовления щитов применяется стальной прокат (для наружной установки, во вспомогательных помещениях – гараж, баня, мастерская) или пластик. (для жилых помещений). Электрощиты должны иметь запирающиеся дверцы;
- размещение – предусматриваются зоны, удобные для оборудования ввода электропитания и коммуникационных сетей, упрощая доступность и возможность обслуживания электро- и слаботочных систем. Они располагаются в квартире, в доме, в щитовой.
Высота щитка в квартире: требования и нормативы
Высота установки распределительного щита в квартире регламентируется требованиями ПУЭ, п. 4.1.14, которые определяют расстояние от уровня пола в интервале 1,0-1,8 м от пола, в виде исключения можно размещать щит на высоте 0,5-1,3 м в помещениях, где проживают пожилые люди или инвалиды.
При размещении на опоре ЛЭП, от которой делается отвод к дому, предусматриваются нормы установки электрических щитов на высоте 1,5 м от пола. На такой опоре ставится щит с вводным автоматом, счетчиком учета и требуемыми электротехническими устройствами.
Для аппаратов ручного оперативного управления (переключатели, кнопки) рекомендуется высота установки электрических щитов ПУЭ на уровне 0,7-1,9 м от уровня пола, но нужно учитывать, что стандартная высота распределительного щита от 1 до 1,8 метра.
При замене счетчика и обеспечения его безопасной эксплуатации ПУЭ 1.
5.36 предусматривает расстояние от коммутационного аппарата до счетчика не более 10 метров. При меньшем расстоянии от опоры до дома возможно выполнить установку вводного щита на опоре, а счетчик разместить на фасаде дома. Правилами запрещается размещать электроаппараты и установки в ванных и душевых, туалете, в шкафах и гардеробной комнате, над обогревательными приборами и плитами, в сырых помещениях, балконах и лоджиях, в шахтах вентиляции.
Соблюдение высоты щитка в квартире – гарантия безопасности
Процесс монтажа электрощита в квартире регламентируется проектной документацией, выбором оборудования и высоты электрощита в квартире. Соблюдение данных требований позволяет компании «Vulelectro», специализирующейся на производстве, сборке и монтаже электрощитов, гарантировать качество выполненных работ и безопасность дальнейшей эксплуатации продукции.
Работы по монтажу и сборке электрощитка проводятся согласно требований стандартов и ПУЭ, их можно условно разбить на два этапа:
- подготовительный – проверяется комплектность элементов щита, определяется высота установки распределительного щита, выполняется подготовка кабельной продукции для подсоединения;
- основной — устанавливается рубильник, вводной автомат, подключаются нулевые провода, монтируется электросчетчик, линейные автоматы, УЗО на группы оборудования или в помещениях c повышенной влажностью, подключаются провода от кабелей нагрузки;
- после сборки щитка проводится пломбирование клеммников счетчика представителем энергоснабжающей организации.
Изготовление и сборка продукции выполняется компанией «Vulelectro», соблюдая нормы установки электрических щитов. Для оформления заказа в СПБ и ЛО предлагаем позвонить по телефону +7 (981) 785-86-88 или написать на email [email protected].
Щиты этажные ЩЭ принципы монтажа и особенности установки щитов этажных ЩЭ
ЩЭ щит этажный — называют распределительным, предназначен для учета электроэнергии и ее распределения по потребителям. Его задача — обеспечение электричеством жилых помещений, объединенных одним этажом. Современные электрические этажные щитки соответствуют всем требованиям по нагрузке, количеству линий, безопасности, они способны обеспечить надежность в подаче электроэнергии в квартиру с любыми устройствами-потребителями.
Подключение и монтаж этажного щита всегда осуществляется профессиональными электриками, имеющими специальный допуск к работе с этим электрооборудованием.
Электрический “минимум” — устройство этажного щиткаСовременный этажный щиток изготавливается из металла и включает в себя разнообразные автоматические распределительные устройства (“автоматы”), обеспечивающие контроль за распределением энергии, защиту от перепадов нагрузок и замыканий.
Кроме стандартных силовых вариантов (220В) в щите устанавливается оборудование для сетей слабого тока (телефония или интернет).
Конструкция щитка проста как в своем строении, так и в монтаже. В самом устройстве никаких “хитростей” нет. Другое дело — его “начинка”.
В зависимости от комплектации электрощиток может иметь несколько отсеков, каждый из которых оборудован отдельной дверцей. Электрический этажный щиток имеет специальные элементы монтажной рамы, фиксирующие все провода и учетно-электрическое оборудование.
В зависимости от модификации в щит можно установить до 9 модулей на каждую квартиру. Для того, чтобы показания счетчиков можно было снять без лишних инструментальных манипуляций, предусмотрены специальные смотровые окошки.
Эксплуатационные требования ЩЭЭтажные щитовые должны функционировать до 25 лет. При этом гарантийный срок должен составлять не менее 2 лет. Но это при некоторых условиях:
- в помещении не должно находится токопроводящей пыли, паров и газов, разрушающих материал корпуса щитка;
- температура эксплуатации должна составлять 1-35 градусов;
- относительная влажность 80% (при температуре 25 градусов)
Особое внимание уделяется безопасности: дверцы щитка оборудуются запорным устройством и открываются индивидуальным ключом.
В зависимости от условий работы этажные щитовые должны иметь разные степени защиты от возможностей возгорания. Их корпус выполняется из устойчивых к открытому пламени материалов. Он не должен плавиться и выделять токсичных летучих веществ под действием температуры.
Обязательным элементом этажного щитка должно быть заземление, а также возможность защитного отключения, которое способно исключить возгорание при оголении проводки в результате короткого замыкания.
Монтаж: главные этапы и особенностиЭтажный щит обычно поставляется в готовом собранном виде. Никаких дополнительных действий по сбору конструкции производить не понадобится. Осуществлять монтаж ЩЭ скорее всего будет специалист-электрик из обслуживающей или строящей дом организации.
Купить щит этажный ЩЭ в Ростове-на-Дону для любого количества квартир можно в нашей компании. Мы предлагаем не только типовые собранные модели щитов, но и готовы изготовить и собрать этажные щиты на заказ любой комплектации и размеров.
Собственное производство позволяет нам держать стоимость щитов на выгодном уровне и предоставлять полный спектр услуг по обработке металлических изделий.
Но некоторые тонкости монтажа владельцам квартир знать не помешает, особенно, если необходимо осуществить замену старого оборудования на новое.
Щит этажный может быть наружным или внутренним, устанавливаться в разные места и отличаться фирмой-изготовителем, своей формой и эксплуатационными характеристиками.
Первое, что необходимо сделать, — определить зону установки щитка. Здесь важны два принципа:
- место монтажа должно соответствовать требованиям ПУЭ, ПБ. Нельзя размещать щиток вблизи газовых коммуникаций и тепловых приборов. Также не подойдут места с повышенным уровнем влажности;
- Удобство — важная составляющая. Лучше всего размещать щиток там, где он не будет никому мешать, но доступ к нему будет у владельцев всех подключенных квартир.
Устанавливать этажный электрощит принято на уровне глаз.
Согласно нормативным документам размещение устройств должно производится на расстоянии 400-2000 мм от пола. Что касается аппаратов ручного управления, то эти нормы сужают до 700-1900 мм, измерительных приборов — 1000-1800 мм. Таким образом разместить электрический этажный щит можно на высоте от одного до 1,8 метра. Наивысшее значение, которое может достигать высота установки этажного щита, будет оптимальным вариантом.
Перед осуществлением монтажа составляется схема подключения этажного щита. Она поможет исключить ряд проблем, которые могут возникнуть при начале работ по установке.
Однофазная схема подключения ЩЭ
Трехфазная схема подключения ЩЭ
Начать работу по монтажу этажного щита следует с установки “автоматов” и других защитных механизмов, заключаемых в керамический блок. Дальше подключаются гибкие перемычки. Надежно закрепить провода в щите помогает использование кабельных стяжек.
Следующий этап — подключение вводного кабеля. Заранее проверяется напряжение на нем, и если оно есть, то появляется необходимость в обесточивании всей сети.
Через фазную и нулевую клемму щита к нему подключается входящая проводка и заземление:
- фазная проводка (черная, серая, коричневая изоляция) подключается к однополюсным автоматам;
- заземление (желто-зеленый провод) присоединяется к шине РЕ
Очень важно помнить, что вследствие электротермического воздействия часто происходит небольшое ослабление всех контактов, а следовательно появляется необходимость их дополнительного затягивания через 3-4 недели. Дальше эта профилактическая процедура производится один раз в полгода-год.
Последний этап — подключение потребителей в соответствии с маркировкой электропроводки.
Советы по выбору оборудования для щита- Автоматические выключатели ЭЩ целесообразно устанавливать с комбинированными расцепителями класса В или С.
- Оптимальный предел коммутационной способности “автомата” должен быть не менее 4500 ампер.
- Желательно чтобы в этажном щите защитный проводник заземления разделялся на нулевой рабочий и защитный.
Не будет лишним если на дверце щитка будет размещена его схема, чтобы все провода были промаркированы и имели соответствующие цвета. Это значительно ускорит и упростит работу при обслуживании электрооборудования.
Подключение и проверка этажного щиткаПосле того, как монтаж этажного щита завершен, наступает время подключения и проверки оборудования. Осуществляется массовое, а точнее массовое последовательное включение всех потребителей и тщательная поквартирная проверка работоспособности всех розеток. Если оборудование искрит, присутствует задымление, “автоматы” отключаются, показания тестера отклоняются от нормы — значит подключение щитов этажных произведено неправильно.
