Высота выключателей: нормы ПУЭ и евростандарта, по которым на стены устанавливаются точки, должны ли соблюдаться требования, и на каком расстоянии это лучше всего сделать

нормы ПУЭ и евростандарта, по которым на стены устанавливаются точки, должны ли соблюдаться требования, и на каком расстоянии это лучше всего сделать

Высота, на которой устанавливаются выключатели, должна быть такой, чтобы отсутствовал риск механического повреждения, попадания воды и других негативных факторов.

Содержание

1. Высота установки выключателей от пола
2. Как устанавливали раньше
3. Существующие евростандарты стандарты: есть ли такое понятие?
4. На каком расстоянии от пола вешают выключатели и розетки
5. В кухне и ванной
6. В детской комнате и спальне
7. В коридоре и гостиной
8. Удобство и практика: советы по установке
9. Полезное видео

Высота установки выключателей от пола

Вопрос проектирования выключателей и розеток – это ответственный этап ремонта.

Должны учитываться тип помещения, расстановка мебели, количество выключателей, высота над уровнем пола. Рекомендации по количеству и расположению выключателей в квартире дает ПУЭ, строгих требований нет.

Как устанавливали раньше

В советском союзе был стандарт установки розеток и выключателей. Согласно нему выключатели должны были ставиться на уровне плеч (160 см от пола), а розетки – на высоте 90 см. Этот стандарт используется до сих в некоторых помещениях пор из-за удобства – выключатель находится на виду, а включить вилку в розетку, можно не нагибаясь. Также удобство заключалось в возможности расположения мебели в любом месте, что актуально для небольших жилых условий.

Существующие евростандарты стандарты: есть ли такое понятие?

Терминология «Евростандарт» стала использоваться вместе с понятием «евроремонт». По факту такого термина нет, ведь в каждой европейской стране используются свои нормативы местоположения точек питания. Под европейским стандартом понимают следующие значения: высота установки выключателей от пола должна составлять 90 см, розеток – 30 см. Такая расстановка может быть комфортна детям, которые могут самостоятельно дотянуться до выключателя и погасить свет.

[stextbox id=»info»]В настоящее время в России существуют свои стандарты, которые рекомендуют, где ставить точки питания. Такими документами являются ПУЭ, ГОСТ З 50571.11.96, СП 31-110-2003. [/stextbox]

На каком расстоянии от пола вешают выключатели и розетки

Высота установки строго не регламентируется в документах, правила устройства электроустановок дают лишь рекомендации по расположению. Придерживаться их или нет, решает хозяин квартиры.

Нормы ПУЭ рекомендуют устанавливать выключатели на расстоянии не более 1,7 м от пола. Это совпадает с советскими стандартами. В настоящее время расположение точек питания определяется удобством и дизайном помещения. Предполагается, что высота розеток может находиться на расстоянии 30-40 см от пола, а выключателей – от 80 до 100 см.

В кухне и ванной

Особенность ванной комнаты – это повышенная влажность. Высоту точек питания следует выбирать, опираясь на требования ГОСТи ПУЭ. Выключатель должен быть вынесен за пределы ванной. Электророзетки должны располагаться не ближе чем на 60 см от источника воды. Рекомендуемая высота для бытовых приборов:

• для бойлера 1,5 м;
• для фена, бритвы – 1 м;
• для стиральной машины не ниже метра.

[stextbox id=»info»]Размещать изделия ниже 15 см нежелательно. Ванная комната – это помещение, в котором на полу периодически может появляться вода. Она может попасть в розетку и стать угрозой для жизни. [/stextbox]

На кухне электротехнические изделия должны располагаться на расстоянии 60 см от газопроводов и источников воды. Учитывая стандарты высоты мебели, электророзетки можно ставить на трех уровнях:

• 10-15 см от пола – точки питания плиты, холодильника, посудомоечной и стиральной машины;
• 110-130 см – для чайника, микроволновой печи, мультиварки и других бытовых приборов, которые размещены на рабочей поверхности;
• 200-250 см – для вытяжки и подсветки.

Размеры выбраны с учетом удобства доступа к розеткам.

В детской комнате и спальне

В спальне точек питания традиционно устанавливается меньше. Выключатель от основной люстры устанавливается около двери со стороны ручки на высоте 90 см. Около прикроватных тумб традиционно делаются по одной электророзетке с каждой стороны на высоте около 70 см. Дополнительная розетка на 2-3 разъема ставится около рабочего стола на уровне 30 см от пола. Если в спальне есть телевизор, электророзетку лучше скрыть за его корпусом.

В детской комнате выключатель должен устанавливаться на такой высоте, чтобы ребенок мог до него дотянуться, 70-90 см будут оптимальны. Розетку желательно оснащенную защитными шторками, следует поставить около кроватки и рядом с письменным столом на той же высоте, что и в спальне.

В коридоре и гостиной

В гостиной устанавливают несколько электророзеток за телевизором на уровне 1 м от пола. Дополнительно делают точки питания для светильников, музыкальных систем на комфортной высоте. Выключатель устанавливается один, около входной двери со стороны ручки. Для помещений с многоуровневым сложным освещением можно поставить выключатели на несколько клавиш.

Коридор оборудуют одним выключателем рядом с входной дверью. Розетку также делают одну рядом с бра на комфортной высоте.

Удобство и практика: советы по установке

Перед тем как начать монтаж электропроводки в доме, рекомендуется сделать следующее:

• составить схему, на которой должно быть отмечено расположение всей мебели в комнате;
• на схеме пометить расположение бытовых приборов, записать их мощность;
• отметить места, где имеется газопровод и водопровод;
• отметить окна, двери.

Следуя этой схеме, стоит подбирать наиболее комфортную высоту изделий. Если не создать точную схему и ставить электророзетки наугад, часть из них может быть скрыта массивными объектами и стать непригодными для использования.

Если при установке электророзеток все же часть оказалась не комфортной в применении, можно использовать удлинитель.

[stextbox id=»info»]После окончания работ по монтажу точек питания, советуется провести работы по измерению напряжения. Это обезопасит процесс эксплуатации приборов и поможет продлить им срок службы при нахождении неполадки. [/stextbox]

Установка точек питания и выключателей в квартире – это важнейший момент прокладывания электропроводки. Закрепление на неудобной высоте не позволит максимально использовать электротехнические механизмы. Для выбора оптимального расстояния существуют нормы ПУЭ, также советуется опираться на размеры и расположение мебели и электроприборов.

Полезное видео

Высота установки выключателей и розеток

Содержание

• Стандарты для выключателей
• Стандарты для розеток
• Рекомендации по расположению розеток и выключателей
• Процесс установки
• Обязательные требования к расположению

Выключатели и розетки — это необходимые элементы в каждой комнате. Они позволяют управлять освещением и подключать электрические приборы к сети, поэтому их расположение должно быть наиболее удобным. Однако многие забывают, что эти элементы — выходы проводов, находящихся под напряжением. Поэтому их расположение должно быть максимально удобным и безопасным.

Для обеспечения этих параметров и созданы различные стандарты. Они обеспечивают оптимальное расположение и установку элементов электросети. Одним из самых надежных является евростандарт, который повсеместно применяется в Европе.

Стандарты для выключателей

Единой нормы расположения выключателей и розеток попросту не существует. В качестве их замены существуют различные стандарты, регулирующие этот вопрос. Однако большинство людей предпочитает ставить эти элементы лишь согласно собственным предпочтениям, игнорируя рекомендации и безопасность. Это приводит к повреждениям сети, что может способствовать пожару.

Что касается выключателей, отмечают три варианта их установки:

• Советский;
• Евростандарт;
• Вольная установка.

Первый метод заключается в полном соблюдении правил, установленных еще в советское время. Он заключается в том, чтобы выключатели располагались на высоте 160 см от пола. У такой установки имеется несколько преимуществ, среди которых отмечают высоту на уровне глаз, а также удобство в расстановке мебели.

Еще одним достоинством является защита от детей. Ребенок попросту не достает до подобных элементов, что обеспечивает его безопасность. Однако постепенно спрос на советский метод падает, а используют его лишь люди, которые привыкли к нему.

Евростандарт несколько отличается от предыдущего варианта. Он наиболее современный и комфортный. При его использовании выключатели располагаются на высоте 90 см от пола. Преимуществ у такого метода также несколько: нет необходимости поднимать руки и элемент незаметен на общем фоне комнаты.

Последний вариант подразумевает установку по пожеланию клиента. В таком случае стандарты высоты упускаются, но соблюдаются основные правила и нормы монтажа. Вольная установка зачастую применяется в помещениях, где оба стандарта попросту не подойдут.

Стандарты для розеток

Розетки также имеют собственные стандарты для монтажа. Хотя они немного отличаются от тех, что применяются для выключателей, здесь тоже имеются существенные различия. Варианты установки все те же, советский, европейский и вольный.

Советский стандарт для розеток подразумевает их установку на высоте 90 сантиметров от пола. Это было достаточно неудобно, ведь приводило к большой путанице проводов, заметных с любой точки помещения. Кроме того, объемные вилки легко задевались жильцами, что могло привести к обрыву элемента либо поломке прибора.

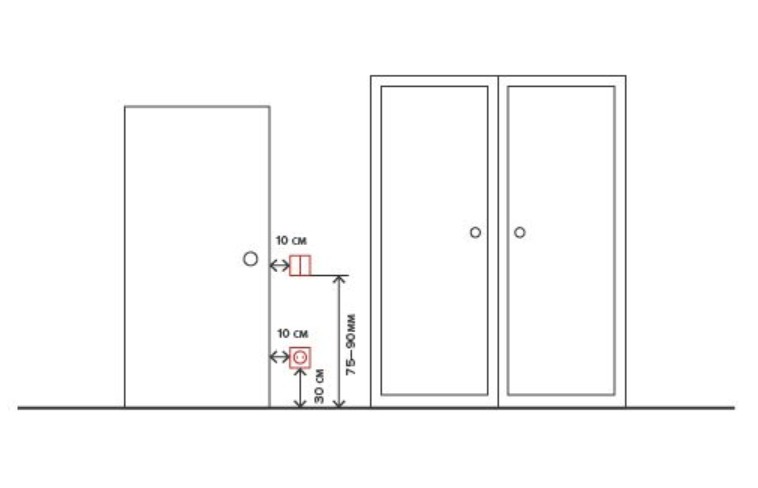

Европейский вариант здесь куда лучше. Он рекомендует установку розеток на высоте 30 сантиметров. Это позволяет прятать провода за мебелью и практически не замечать их. Для удобства можно сделать 1 розетку по старому стандарту, чтобы подключать зарядные устройства и прочее.

Вольная установка здесь имеет те же стандарты, что и ранее. Важно лишь соблюдать основные правила монтажа, которые знает большинство электриков.

Рекомендации по расположению розеток и выключателей

Как говорилось ранее, евростандарт повсеместно используется в Европе. Он более удобен, а его безопасность высока. Однако устанавливать элементы лишь по нему не стоит, ведь этот параметр можно регулировать в соответствии со своими требованиями.

Невысокое расположение розеток и выключателей довольно удобно. Оно позволяет использовать их без лишних движений, что особенно важно для людей с ограниченной моторикой тела. Кроме того, это выглядит эстетично и красиво. Пучки проводов более не портят общий вид помещения.

Однако расположение этих элементов по комнате ничем не регулируется. На этот счет есть несколько рекомендаций:

• Монтировать выключатели на высоте руки.
• Свет должен включаться возле входа в комнату.
• В больших помещениях можно установить несколько выключателей.

Далеко не всегда рост человека соответствует среднестатистическому. Поэтому стоит регулировать высоту монтажа согласно положению своей руки, что упростит дальнейшую жизнь. Кроме того, расположение таких элементов должно быть удобно для человека. Он должен иметь возможность быстро включить свет при возвращении домой или заходе в комнату. В спальне имеет смысл устанавливать дублирующие элементы возле кровати, чтобы не вставать перед сном.

Требования по расположению могут изменяться в зависимости от типа комнаты. Особенно это касается кухни и санузла. Стоит помнить, что там имеется риск попадания жидкости на провода, что может замкнуть цепь и привести к травмам. Поэтому важно относится к этому вопросу особенно тщательно.

В ванной установка розеток по евростандарту не приветствуется. Высота в 30 сантиметров может привести к тому, что жидкость попадет на контакты. Поэтому лучше монтировать их на высоте в 90 сантиметров, что соответствует советским нормам. При этом весь корпус должен быть из пластика и иметь хорошую изоляцию.

Важно! Существуют особые типы корпусов, подходящих для использования в помещениях с повышенной влажностью.

Их использование в ванной комнате предпочтительно.

На кухне же рекомендации схожие, но немного по другой причине. Высокое расположение розеток здесь приветствуется из-за кухонной мебели и регулярного использования различных приборов. Поэтому подобные элементы монтируются на высоте 110 сантиметров при средней высоте кухонной мебели в 90 сантиметров. Это позволит сделать их использование более удобным.

Процесс установки

Установка розеток и выключателей практически идентична. Для начала необходимо обесточить сеть и провести подготовительные работы. Среди них приобретение элемента и очистку рабочего места. Для дальнейшей работы понадобятся следующие инструменты:

• Нож;
• Отвертка;
• Кусачки.

А также корпус и подрозетник. Подрозетником называется компонент, который служит основой для внутренней части розетки. Корпус же служит для соединения проводов и дальнейшей работы элемента

Процесс включает несколько этапов:

• Зачистка проводов;
• Установка подрозетника;
• Подключение проводов;
• Закрепление корпуса.

Для начала нужно очистить выходящие провода, предварительно заведя их в подрозетник. Нужно оставить оголенными 8 миллиметров, необходимых для подключения. Далее в стенное отверстие монтируется подрозетник.

После этих этапов начинается подключение розетки. Металлическую часть подключают к сети, заводя в отверстия соответствующие по цвету провода. Если цветовая разметка отсутствует, то нужно заранее узнать правильное расположение проводов и найти фазу.

Важно! После этих этапов нужно тщательно зажать провода в конструкции. В противном случае возможен плохой контакт, что приведет к возникновению искр.

После этого розетка устанавливается, монтируется пластиковый корпус. Электричество включается, конструкция тестируется на работоспособность.

Обязательные требования к расположению

Вне зависимости от высоты и стандарта нужно соблюдать основные требования расположения. Они необходимы для безопасности жильцов, защищая их от разнообразных рисков.

Среди основных требований расположения отмечают:

1. Удаление от труб отопления и газоснабжения на полметра;
2. Удаление от проемов и рамок на 10 сантиметров;
3. Удаление от мойки на метр;
4. Удаление от угла на 10 сантиметров.

Кроме того, важно учитывать габариты мебели, а также материал, из которого она состоит. Если он легковоспламеняющийся, то важно располагать розетку на определенном удалении от подобных конструкций.

Важно также учитывать доступность таких элементов. Нередко выключатель оказывается за мебелью или на большом расстоянии от двери, из-за чего использовать его неудобно. Эти расчеты должны проводиться заранее.

Все эти советы позволят правильно установить розетки и выключатели. А для лучшего понимания самого процесса установки рекомендуется посмотреть это видео. Здесь описан сам процесс подключения подобных элементов к сети:

• Как подобрать люстру под интерьер
• Как повесить люстру на натяжной потолок
• Освещение в гараже светодиодное, автономное, ламповое
• Как подключить люстру к двухклавишному выключателю

Руководство по размещению настенных электрических выключателей

Многие аспекты установки электропроводки имеют очень конкретные рекомендации, установленные Национальным электротехническим кодексом (NEC) и местными строительными нормами. Однако NEC ничего не говорит о точной высоте настенных выключателей. Расположение настенных коробок для выключателей остается на усмотрение домовладельца и строителя. Тем не менее, некоторые местные правила определяют параметры, а строители и электрики следуют обычным строительным стандартам, чтобы гарантировать, что выключатели будут расположены на удобной рабочей высоте для большинства людей. Однако стандартные положения переключателя могут различаться в зависимости от уникальных обстоятельств, например, в доме, где проживают люди в инвалидных креслах или с физическими ограничениями.

Настенные выключатели в стандартной конструкции

Как правило, настенные выключатели светильников в стандартном жилом строительстве устанавливаются так, чтобы настенные распределительные коробки находились на высоте от 48 до 52 дюймов над полом. В этом есть несколько преимуществ. Во-первых, переключатель находится на удобной высоте для большинства людей, находящихся в положении стоя. Во-вторых, это облегчает монтаж стеновых панелей при строительстве дома. Стандартные листы стеновой панели шириной 4 фута устанавливаются горизонтально в большинстве новых домов, и если распределительные коробки установлены на высоте около 48 дюймов от пола, это позволяет легко измерять, маркировать и резать панели стеновых панелей по размеру.

Распределительную коробку можно установить так, чтобы ее верхняя или нижняя часть находилась на отметке 48 дюймов, или она могла быть отцентрована на отметке. Плотники, устанавливающие стеновые панели, могут легко вырезать отверстия в панелях, чтобы они поместились вокруг распределительной коробки. Размещение нижней части распределительной коробки на высоте 48 дюймов от пола означает, что верхняя часть коробки будет находиться на высоте 52 дюйма над полом. Это позволяет установщику гипсокартона вырезать отверстие распределительной коробки в верхнем листе стеновой панели, при этом нижний лист будет лежать на одном уровне с нижней частью распределительной коробки.

В приложениях по реконструкции вы можете захотеть измерить распределительные коробки в готовых частях дома и убедиться, что новые выключатели в реконструированных областях соответствуют тем, что установлены в остальной части дома.

Особые ситуации

Стандартная высота от 48 до 52 дюймов может быть изменена для людей, которые считают другую высоту более удобной, и для специальных применений применяются другие стандарты.

Жители с ограниченными физическими возможностями

Если один из членов вашей семьи значительно ниже среднего или пользуется инвалидной коляской, вы можете установить переключатели ниже, чтобы сделать их более удобными. Хотя стандарты ADA (американцы с ограниченными возможностями) не рекомендуют конкретную высоту настенных выключателей, многие строители, знакомые с такими ситуациями, рекомендуют устанавливать настенные выключатели на высоте 36 дюймов над полом, чтобы жители в инвалидных колясках могли легко до них дотянуться.

Выключатели над столешницей

Выключатели, расположенные над столешницами, будут различаться по расположению в зависимости от возраста дома и типа кухонных шкафов. Вообще говоря, настенные выключатели должны быть примерно на 4 дюйма выше столешницы. Поскольку стандартная высота большинства базовых шкафов со столешницами составляет около 36 дюймов, это означает, что нижняя часть распределительной коробки должна находиться не менее чем на 40 дюймов над полом. Это позволяет переключателю очистить стандартную столешницу.

Точное положение настенного выключателя над столешницей может варьироваться в зависимости от конкретной ситуации, например, куда падают верхние шкафы. Некоторые строители пытаются разделить разницу между верхней частью столешницы и нижней частью верхнего шкафа при размещении настенных выключателей.

Выключатели печи

Выключатели, используемые для отключения печи, также могут различаться по высоте. Установка этой высоты является оценочным вызовом и зависит от компоновки печи. Очень часто этот переключатель располагается чуть выше стандартных 40-52 дюймов.

Выключатели для мусора

Когда переключатель для удаления мусора находится над столешницей, следуйте тем же рекомендациям, что и для других переключателей на столешнице. Если переключатель расположен под раковиной, установите его как можно выше, чтобы минимизировать наклоны. В этой ситуации вы можете добавить переключатель, который управляет электропроводкой посудомоечной машины, так как это дает вам удобную точку отключения, которая упрощает любые будущие работы по обслуживанию посудомоечной машины.

Джакузи или гидромассажные ванны

Еще один специальный переключатель, который следует учитывать, — это переключатель таймера, который может быть подключен к вашей гидромассажной ванне или гидромассажной ванне. NEC предъявляет очень специфические требования к расположению переключателя — он должен находиться на расстоянии не менее 5 футов от ванны. Это гарантирует, что вы не сможете дотянуться до переключателя, стоя или сидя в воде, — мера безопасности для предотвращения потенциально смертельного удара током. Кроме того, вы можете установить этот переключатель выше стандартных 48–52 дюймов, чтобы маленькие дети не могли управлять ванной.

Надлежащая высота настенных электрических выключателей

Существуют специальные инструкции и нормы для электропроводки, но нет четких правил относительно надлежащей высоты настенных электрических выключателей. Этот шаг остается за домовладельцем и застройщиком, отвечающим за размещение настенных коробок для выключателей. Хотя точных правил не существует, все строители и электрики соблюдают некоторые обычные строительные стандарты, потому что важно, чтобы выключатели располагались на хорошей рабочей высоте, подходящей для большинства людей.

Стандартные положения переключателей могут различаться в зависимости от уникальных обстоятельств, а для физических ограничений может потребоваться разная высота. То же самое верно и для людей в инвалидных колясках, поэтому правильная высота будет варьироваться в зависимости от домовладельца и его потребностей.

Стандартные проекты жилых домов устанавливают настенные выключатели светильников где-то между 48 и 52 дюймами над полом, так как это удобная высота для большинства людей, которые находятся в положении стоя. Эта высота также облегчает установку стеновых панелей во время строительства дома, поскольку стандартные листы стеновых панелей шириной четыре фута устанавливаются горизонтально. Когда распределительные коробки установлены на высоте около 48 дюймов от пола, измерения, маркировка и резка панелей стеновых панелей будут выполняться легче.

Существуют особые ситуации, когда эта высота может быть неподходящей, и этот аспект можно изменить, если вы обнаружите, что другая высота была бы более удобной. Различные стандарты применяются для специальных приложений, и те, у кого есть физические ограничения, могут захотеть установить свои переключатели на более низкой высоте, чтобы сделать их доступными и удобными. Строители понимают такие ситуации, и большинство из них рекомендуют устанавливать настенные выключатели на высоте 36 дюймов над полом, так как эта высота идеальна для жителей в инвалидных креслах.

Выключатели, расположенные над столешницами, также могут различаться по расположению.
