Стильный выключатель света своими руками

Сейчас рынок полон бюджетными китайскими выключателями света. Есть на любой вкус и кошелёк.  А вот компания LIVOLO к своим выключателям продаёт и запасные стёкла

Я как то прикупил для запаса пару таких стёклышек. И тут пришла идея сделать сенсорный выключатель самостоятельно. Что для этого понадобилось? Собственно само стекло, Sonoff WiFi реле, сенсорная кнопка, и напечатанный на принтере корпус выключателя.

Если Sonoff реле будет типа RF мы получим возможность рулить светом и с радиопульта.

Для начала рисуем корпус выключателя:

Для простоты печати делаем две отдельные детали.

В сборке будет выглядеть так.

Этап второй, для тех кто не знаком с электроникой сложный и требует внимательности.

ВНИМАНИЕ!!! На плате присутствует напряжение опасное для жизни! Все дальнейшие действия выполнять при отключённом внешнем питании!

Четвертуем плату Sonoff по фрезерованным прорезям. Для чего? Да просто, чтобы вместить его в тесный корпус выключателя.

Мы разделяем преобразователь переменного напряжения (с 220в на постоянное 5в ) и процессорную часть с WIFI модулем. Кроме этого выпаиваем силовое реле.  За тем всю схему собираем на проводах обратно приблизительно вот так:.

 Следует сказать , что реле пятивольтовое , а WiFi модуль работает от 3.3 вольт через SMD стабилизатор. Для того чтобы реле управлялось от сенсора его нужно правильно подключить. Доработка не сложная но требует внимания .

На плате реле есть кнопка один контакт которой сидит на общем минусе, а второй является управляющим. Это легко выяснить прозвонив схему мультиметром. На минусовой провод садим минус сенсорной кнопки, +5 вольт  берём с соответствующей ножки реле, а вход сенсора соединяем с управляющим входом всё той же механической кнопки на плате.

Сенсоры TP233 брал на али жменьку за копейки. Но работают они надёжно.

Далее собираем всё это хозяйство в напечатанный корпус и проверяем работоспособность.

Сенсорная кнопка устанавливается на напечатанную заглушку поверху над платами вместе с выносными светодиодами. Синий - Wi-Fi. Красный - состояние реле.

Ну и  результат:

Если Sonoff реле с индексом RF (имеет радиомодуль), появляется возможность рулить выключателем не только через Алису но и с привязанного пульта.

Следует отметить что реле требует питания 220 вольт, соответственно  вместо обычного двухпроводного выключателя без дополнительного нуля подключить его не получится. Тут 3 варианта:

1. Если с выключателем рядом находится розетка ноль можно взять от туда.

2. Если в стене три провода а используется только одна лампа. Тогда со стороны люстры свободный провод второго канала соединить с нулём.

3. Этот вариант годится при ремонте. Проштробить стену и провести 220 до выключателя.

Следует сказать , что так называемое фантомное питание по двум проводам, не самое надёжное решение для сенсорных выключателей. Часто требуется дополнительная пассивная нагрузка в виде ёмкостей устанавливаемая в люстру. Ксяоми рулит в этом вопросе. А вот за других особенно бюджетных производителей - не поручусь. Как повезёт.

Из минусов предложенного метода  - сложно сделать двух канальный выключатель. Вернее сложно всё это впихнуть в корпус . Придётся разводить плату самому, перепрошивать и т.д. А это совсем другая история...

виды, маркировка, как выбрать и правильно подключить


Для обеспечения комфортного образа жизни в современных домах все чаще используются высокотехнологичные приспособления и приборы с обширным набором опций. К подобным устройствам относятся умные выключатели, функционирующие в автоматическом режиме. С особенностями их работы стоит ознакомиться, согласны?

В предложенной нами статье детально описан принцип действия и особенности применения интеллектуальных выключателей, работа которых регулируется дистанционно — с помощью планшета, смартфона, компьютера. Даны советы по выбору, разобрана специфика маркировки. Приведен рейтинг лидирующих в сегменте производителей.

Содержание статьи:

Принцип работы интеллектуального прибора

В наборе Wi-Fi выключателя имеется два устройства: приемник и передатчик. Первый прибор представляет собой миниатюрное реле, управлять которым можно с помощью смартфона либо ДУ-пульта. Зафиксировав поданный сигнал, реле замыкает цепь электропроводки.

Приспособление, имеющее компактный размер, обычно устанавливается вблизи осветительного прибора, например, под натяжным потолком. Реле также может монтироваться в распределительный щиток или внутрь светильника.

Схема действия интеллектуального прибора, работающего по сигналу смартфона. Посланная с управляющего прибора команда передается непосредственно на источник света, благодаря чему зажигается лампа

Функции передатчика выполняет выключатель, конструкция которого оснащена небольшим электрогенератором. При нажатии клавиши либо отправки определенной команды со смартфона в устройстве вырабатывается электроток, который трансформируется в радиосигнал.

Помимо отдачи команды, прибор также фиксирует информацию, подтверждающую о выполнении приказа. Сведения могут передаваться на контроллер, отвечающий за работу системы, или непосредственно на смартфон.

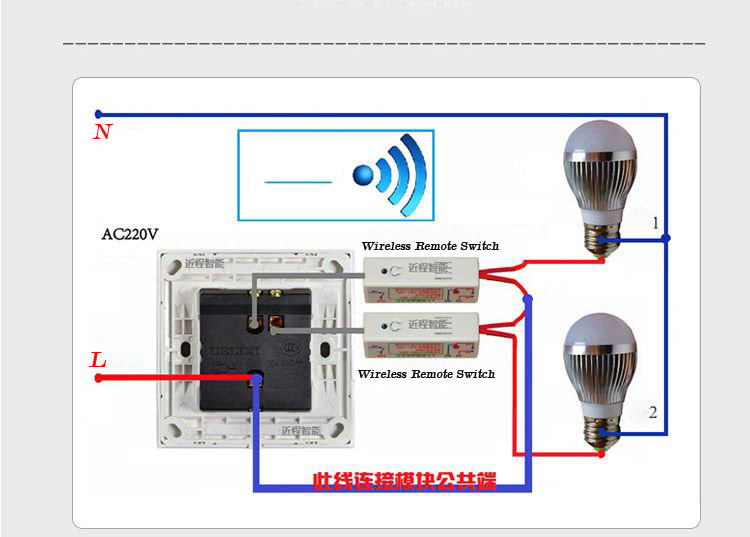

Схема подключения радиопередатчика, который является важной частью интеллектуального устройства, управляемого при помощи смартфона или дистанционным пультом с радиоуправлением

Интеллектуальный выключатель может заменять традиционное выключающее устройство или дополнять его. Это позволяет сохранять обычные функции прибора, а именно включение/выключение света при помощи кнопки либо клавиши. Одновременно он приобретает «умные» опции, о которых будет сказано далее.

Использование умных устройств

Интеллектуальные выключатели предоставляют хозяевам квартир множество новых возможностей. С их помощью можно регулировать световые параметры в комнате при помощи смартфона. Очень удобная функция – программирование приборов на автоматическое включение/выключение в определенное время.

Кроме того, владелец жилья может на расстоянии проверить, включен ли свет в той или иной комнате, а при необходимости дистанционно погасить любую из ламп.

Еще один вариант: режим включения освещения в комнате, как только в нее входит человек и отключение света, когда хозяин или гость выходит.

Существуют выключатели, рассчитанные на обеспечение контроля за одной или несколькими группами источников света, размещенных в разных комнатах. Стоимость многоканальных моделей значительно выше, чем одноканальных

Значительно сократить расходы за электричество позволяет опция, которая предусматривает автоматическое зажигание ламп при наступлении темноты и их выключение при достаточном количестве солнечного света. Некоторые модели предусматривают также функцию контроля за пользованием электроэнергией.

Еще большие возможности предоставляют интеллектуальные устройства с . Они предназначены не только для включения/выключения осветительных приборов, но и изменения уровня интенсивности освещения.

Такие умные приборы позволяют менять степень яркости ламп согласно заданной программе либо с учетом данных, поступающих от датчиков света и движения.

Интеллектуальные приборы: плюсы и минусы

Для приспособлений, управлять которыми можно с помощью смартфонов, свойственны неоспоримые преимущества:

  • для их установки не нужно прокладывать особую выделенную ветвь электропроводки;
  • они позволяют регулировать работу источников света, а также других приборов централизованно с одного места;
  • в качестве управляющего пункта возможно применение смартфонов, планшетов, компьютеров, а также ;
  • умные устройства способствуют значительному сокращению расходов электроэнергии — по расчетам американских ученых, экономия может достигнуть 42%;
  • приборы имеют широкий радиус действия (до 100 метров), при этом сигнал свободно проходит через разнообразные препятствия, например, стены;
  • для их функционирования достаточно слабого тока, который не нанесет вреда человеку даже в случае повреждения системы.

Главным недостатком интеллектуальных выключателей является необходимость источника Интернета.

Для удобства пользователей ряд моделей оснащаются дополнительной функцией радиоуправления. Это позволяет применять их даже в случае затруднений с выходом во Всемирную сеть

Виды умных агрегатов

Производители предлагают довольно широкий ассортимент интеллектуальных решений, которые могут работать на Wi-Fi, Bluetooth, ZigBee, Z-Wave.

Приборы также различаются по конструктивным особенностям. Некоторые из них специально рассчитаны на подключение к сети, в которой присутствует нулевой провод. В то же время для монтажа многих изделий, включая большинство умных диммеров, фаза «0» не требуется.

Приборы с функцией диммирования

Значительная часть моделей умных устройств для включения/выключения света успешно исполняют также роль диммера – прибора, регулирующего яркость осветительных приборов. Все опции в данном случае сохраняются: умное приспособление, управляемое со смартфона, способно работать в автоматическом режиме.

Управляющий модуль, то есть прибор без клавиши, можно установить в подрозетник и использовать как обычную розетку. В этом случае приспособление приобретает все вышеназванные опции умного прибора – дистанционное управление, программирование, автоматическую работу

Дополнительные возможности, предоставляемые светорегуляторами, позволяют значительно расширить область использования выключателей.

С их помощью легко создать в помещении уютную атмосферу, включая яркий свет лишь в случае необходимости. Помимо этого, диммеры также широко применяются дизайнерами интерьеров в качестве приборов для управления подсветкой.

Устройства с дистанционной регулировкой

Еще одной разновидностью умного прибора является дистанционный выключатель. По своему внешнему виду он напоминает традиционный, однако фактически является пультом ДУ.

Ряд отечественных и зарубежных производителей выпускают клавишные модели умных устройств, которые устанавливаются в гнезда вместо традиционных выключателей

Интеллектуальное приспособление, как и обычный выключатель, состоит из рамки и клавиши.

Поскольку оно не требует подключения к электрической проводке, его можно установить практически в любом месте комнаты.

Функцией дистанционного выключателя является передача команд при помощи радиоволн на другие устройства. Он работает обязательно совместно с другими приспособлениями, например, вместе с , который после получения сигнала снизит интенсивность света в горящей люстре.

Этот же прибор может применяться и для управления работы умной розетки.

Взаимодействие с другими аппаратами

Автономность умного устройства находится в зависимости от его конструктивных особенностей. Wi-Fi приспособления могут работать непосредственно со смартфона без использования каких-либо дополнительных устройств.

При подключении интеллектуального выключателя желательно использовать довольно глубокие подрозетники. Это позволит удобно уложить все подключенные провода и само устройство

В то же время для регулировки работы приборов, функционирующих на протоколах ZigBee либо Z-Wave, требуется добавочное изделие – контроллер, который выполняет роль посредника между выключателем и смартфоном.

Это же управляющее устройство применяется также для хранения пользовательских программ, например, сведения о времени автоматического включения/выключения ламп. В нужный момент контроллер передает на осветительные приборы необходимые сигналы, что гарантирует выполнение заданных алгоритмов.

С помощью современных технологий можно установить взаимодействующую сеть, состоящую из ряда умных приборов. У потребителя есть возможность настроить выключатель на зажигание света по сигналу датчика, срабатывающего при открытии дверей.

В свою очередь, включение в комнате освещения может влиять на начало работы другой бытовой техники, например, кондиционера.

Как правильно выбрать изделие?

При выборе умного прибора следует оценить ряд факторов. Прежде всего, следует учесть, имеется ли в доме Wi-Fi или иные источники Интернета.

Многие модели оснащены набором дополнительных функций, например, совместимость с или освещения. Такие функции значительно расширяют спектр применения прибора, однако повышают его стоимость.

Модель интеллектуального выключателя Sonoff TH 10/16 способна следить за влажностью и температурой воздуха, показывая данные на экране смартфона

Для интеллектуальных устройств, которые планируется разместить во влажных помещениях или на открытом воздухе, важен уровень защиты от взвешенной в воздухе воды. Существуют также специальные модели, предназначенные для работы в сложных условиях.

Если приобретенный выключатель планируется разместить в гнезде розетки, его дизайн не играет особой роли. Желательно однако, чтобы прибор по размерам подходил к выделенной для него нише.

При покупке автоматического выключателя, который планируется смонтировать на стене, стоит обратить внимание на его внешний вид: цвет, форму, наличие подсветки.

Большое значение имеет качество продукции. Желательно отдать предпочтение приборам от известных брендов. Если устройство приобретается в магазине, следует внимательно осмотреть его. Качественная модель должна иметь гладкую поверхность, четкие линии, аккуратные, легко разбирающиеся узлы.

Важным фактором является плотность полимера, из которого сделан прибор. Поскольку изделия из мягкого пластика быстро покрываются царапинами и вмятинами, лучше выбрать выключатель, выполненный из твердой пластмассы, которая долго не теряет эстетичный внешний вид.

Производители придают особое значение внешнему виду. Представленные в ассортименте интеллектуальные приборы различаются как по техническим характеристикам, так и по дизайну

Надежные производители обычно предлагают свою продукцию в комплекте с креплениями и защелками. Желательно, чтобы к товару прилагалась инструкция по сборке и установке. Руководство может быть выполнено в виде брошюры, листовки либо просто текста, нанесенного на упаковку.

Маркировка умных приспособлений

На поверхности интеллектуальных выключателей часто наносятся буквы и цифры, обозначающие его характеристики. Следует учесть, что различные производители часто используют собственную маркировку, поэтому обозначения могут не совпадать.

Тем не менее назовем несколько типичных вариантов. Прежде всего, в названии приборов может быть упомянут способ управления, например, Wi-Fi. В гибридных решениях, допускающих регулирование с помощью радиосигнала, применяется обозначение Wi-Fi/R или Wi-Fi/RF.

Для облегчения схемы прокладки проводов, указания могут быть нанесены на коробку прибора. Фазовые жилы маркируются буквами L и L1, нулевые – обозначаются как N, а защитные – сочетанием PE

Двузначное число, располагающееся в конце наименования модели – 01, 02, 03 – указывает на число световых групп, которые могут управляться с этого прибора.

В маркировке устройства могут также присутствовать следующие буквы:

  • S – с функцией проходного выключателя;
  • D – позволяет дриммировать освещение;
  • T – наличие таймера, позволяющего включать/выключать свет в заданное время.

Часто на прибор также наносят указатель, обозначающий . Он состоит из сочетания букв IP, вслед за которыми наносится двузначное число.

Первая его цифра в диапазоне 0-6 указывает на уровень, препятствующий проникновению внутрь изделия пыли и посторонних предметов. Вторая в пределах 0-8 обозначает стойкость к воздействию водяных паров. Чем больше указанные числа, тем выше степень защиты.

На любом приборе также ставятся следующие знаки: I или In, означающие включение; O либо Out – выключение устройства.

Особенности подключения выключателей

Монтаж умных устройств зависит от разновидности осветительных приборов, с которыми им предстоит работать. Если изделие предназначено для системы, где действует , установка проводится аналогично подключению традиционного аналога.

Установка интеллектуального устройства, как правило, проводится в два этапа: подключение приемника сигнала и подсоединения кнопки регулировки

При планируемом использовании или для безопасной работы требуется подключить устройство к проводке с имеющимся нулевым и фазным проводом. Как правило, в подобных случаях его размещаются рядом или даже внутри светильников.

Выключатели, предусматривающие акустическое управление, монтируются на месте стандартных приборов или около источников света.

Все интеллектуальные приборы отличаются простотой подключения. Обычно к ним прилагается инструкция, четко следуя которой можно смонтировать прибор самостоятельно, затратив минимальное количество времени.

Галерея изображений

Фото из

Прежде всего следует подготовить гнездо под установку интеллектуального выключателя. Для этого нужно убрать стандартный старый прибор, после чего проверить целостность проводки

Затем можно приступать к установке умного устройства. Комплект включает в себя непосредственно прибор и элементы, предназначенные для подсоединения проводов

Перед началом установки необходимо снять рамку с конструкции, отложив ее до окончания монтажа

Для подсоединения понадобятся инструменты, которые найдутся в каждом доме, а именно пассатижи, отвертка, тестер

Перед началом монтажных работ нужно отключить электричество, после чего разобраться с проводкой, определив «ноль» и «фазу»

Соответствующие кабели соединяются с использованием готовых крепежных элементов. Можно также совмещать их, применяя другие способы

Подсоединенные провода убираются в гнездо. Туда же устанавливается само устройство, после чего конструкция фиксируется болтами, которые закручиваются отверткой

Последний этап: надевание рамки на подсоединенное устройство. После этого можно включить автомат, подающий электрический ток, и проверить работу смонтированного приспособления

Гнездо под выключатель

Умный прибор в комплекте

Снятие рамки с прибора

Инструменты, необходимые для монтажа

Проверка проводов в гнезде

Подсоединение проводов прибора

Фиксация собранного устройства

Установка рамки выключателя

Сначала следует смонтировать приемник сигналов. Для этого нужно разорвать фазу, а затем подключить прибор к имеющейся электросети, правильно совместив провода.

При монтаже устройства, регулирующего работу группы светильников, порядок действий будет несколько усложнен. В этом случае после подачи нулевых проводов на освещение нужно разветвить фазу, идущую на прибор Wi-Fi, направив каждую к отдельной группе источников света.

Для подачи команд с помощью Wi-Fi необходимо скачать приложение из интернета или установить его с диска, а затем следуя инструкции, зарегистрировать прибор

Собрав устройство, необходимо также установить соответствующее приложение, с помощью которого будет проходить процесс регулирования. Для этого может потребоваться регистрация прибора в сети или включение его в .

После завершения всех операций на экране будут представлены все доступные опции подключенного изделия, а также его текущее состояние.

Топ-7 производителей умных аппаратов

Выключатели, способные управлять светом при помощи смартфона, производят многие отечественные и зарубежные фирмы. Рассмотрим лишь некоторые из них, получившие признание пользователей.

Legrand. Авторитетная французская компания, основанная еще в первой половине XIX столетия. Специализирующаяся на производстве электротехники, фирма выпускает линейку беспроводных управляющих устройств Celian.

Delumo. Популярный российский производитель, в ассортименте которого широко представлены различные виды выключателей, термостатов и диммеров. Продукция пользуется спросом благодаря оптимальному соотношению стоимости и качества.

Belkin. Американская фирма, изготовляющая различные виды беспроводных выключателей и других интеллектуальных приборов. Все выпускаемые товары отличаются легкостью в монтаже и комфортом в эксплуатации

Sonoff. Специализацией компании является выпуск беспроводных умных устройств, таких как розетки, выключатели, реле. Все оборудование предлагается с русскоязычными инструкциями, а также со специально разработанными приложениями, также выполненными на русском языке.

Vitrum. Итальянский производитель, выпускающий приспособления, работающие на основе технологии Z-Wave. Как правило, подобные приборы применяются в системах «Умный дом» для автоматизации регулировки света.

Xiaomi. Бурно развивающаяся китайская компания, основанная в 2010 году. Помимо популярных моделей смартфонов и планшетов, производственные мощности выпускают также высокотехнологичные электрические приборы, включая интеллектуальные выключатели.

Noolite. Белорусская фирма, активно занимающаяся разработкой и реализацией умных изделий, включая диммеры, контроллеры, таймеры, выключатели, модули защиты. Они отличаются надежностью, комфортом в использовании, невысокой ценой.

Заслуживают внимания также бюджетная, но качественная продукция китайских производителей Kopou, Broadlink, Livolo, а также дорогостоящие изделия, выпускающиеся американской компанией Lutron и немецкой — Jung.

Выводы и полезное видео по теме

На представленном ролике можно услышать подробный обзор популярной модели Wi-Fi выключателя производства фирмы Soniff. Приводится также наглядная инструкция по подключению этого приспособления:

Интеллектуальные приборы позволяют значительно повысить уровень комфорта жилых помещений. Важное значение они имеют также для обеспечения владельцев квартир или домов. Устройства автоматически включат свет, смогут отпугнуть правонарушителей от пустой квартиры, имитируя присутствие хозяев.

Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, публикуйте фото по теме статьи. Расскажите о том, как выбирали интеллектуальный выключатель. Поделитесь критериями, ставшими решающими в определении лучшей для вас модели.

Сенсорный выключатель света своими руками (схемы подключения)

Идея управления осветительными приборами посредством сенсорных выключателей не нова, подобные выключатели или переключатели света выпускались еще в прошлом веке. Но размеры таких устройств были существенно больше типовых, что вызывало проблемы при установке. Стоит также отметить, что стоимость первых сенсорных коммутаторов была довольно велика, естественно, это не способствовало популярности. С развитием технологий ситуация в корне изменилась, и сегодня емкостные, инфракрасные и дистанционные включатели пользуются стабильным спросом.

Конструкция и принцип работы

Несмотря на разнообразие моделей сенсорных коммуникаторов, большинство из них имеет типовую конструкцию, состоящую из следующих элементов:

  1. Корпус из термостойкого пластика (см. А на рис. 1). Размеры конструкции позволяют производить монтаж в типовое посадочное место обычного выключателя.
  2. Электронный блок (В), он включает в себя адаптер питания и схему управления полупроводниковым ключом.
  3. Плата с емкостными сенсорами (С).
  4. Лицевая панель (D), как правило, она изготавливается из кварцевого стекла, в бюджетных моделях могут использоваться другие материалы.
Рис 1. Сенсорный настенный шестиклавишный выключатель Legrand

Теперь расскажем, как работают такие устройства. Электронный блок отслеживает состояние сенсора. Когда происходит прикосновение рукой к определенному месту лицевой панели выключателя (оно имеет соответствующую маркировку), емкость датчика изменяется. Электронный блок обнаруживает это и меняет состояние бесконтактного полупроводникового ключа, который размыкает или замыкает электрическую цепь.

Сфера применения

Первоначально данный вид коммутаторов планировалось использовать для включения / выключения освещения, но конструкция оказалась настолько удачной, что сфера ее применения существенно расширилась. Сегодня большинство современных бытовых приборов имеют сенсорное управление, в качестве примера можно привести кухонные печи, вытяжки, микроволновки и т.д.

Вытяжка для кухни Cata Midas 900

Единственное ограничение на подключение к сенсорным коммутаторам — мощность оборудования, ее допустимые параметры указываются в паспорте устройства.

Дополнительные функциональные возможности

Современная техническая база сделала возможным установку микроконтроллеров в электронный блок управления сенсорным выключателем, позволило существенно расширить функционал коммутаторов и позволило им вписаться в концепцию умного дома. Управлять такими коммутаторами можно голосом, инфракрасным или радио пультом, смартфоном через WI-FI или программируемым таймером.

Сенсорный выключатель можно подключить к системе «умный дом» и управлять им используя мобильный телефон

Сенсорные коммутаторов могут использоваться совместно с датчиками, реагирующими на движение или уровень освещенности. В первом случае такие устройства включают светильник, настольную лампу или другие осветительные приборы, когда кто-нибудь входит в помещение, например в ванную. При втором варианте реализации, свет будет включаться при низком уровне освещения.

Тройной сенсорный коммутатор Sesoo и датчики движения

Некоторые производители, например, Livolо выпускают сенсорные выключатели с функцией диммера или управляющие совмещенными розетками, к которым может подключаться практически любой бытовой прибор.

Сенсорный выключатель Ливоло с блоком розеток

Достоинства емкостных коммутаторов

Говоря о преимуществах данного вида включателей, следует отметить их следующие качества:

  • Длительный срок эксплуатации. Этому немало способствует отсутствие движущихся частей и контактных групп.
  • Совместимость со всеми типами осветительных приборов. Выпускаются модели с диммиром для светодиодных лент и энергосберегающих ламп, если у таковых предусмотрена такая возможность. Помимо этого допускается коммутация любых цепей, отвечающих условиям эксплуатации выключателей
  • Наличие дополнительных функций.
  • Возможность интеграции в систему «Умный дом».
  • Большой выбор цветовых и дизайнерских решений. Выключатели «Зайцы» модельный ряд Kopou
  • Отсутствие механических контактов.
  • Сенсорный датчик можно установить в стандартный «стакан» для выключателя скрытой проводки.

Теперь кратко о недостатках. В первую очередь необходимо отметить, разницу в стоимости с обычными механическими выключателями, но она стала значительно меньше, чем 10-20 лет назад. Цена недорогих китайских сенсорных моделей сегодня значительно дешевле, чем на механические выключатели известных брендов, например GTS или Electronics.

Иногда наблюдается мерцание светодиодных ламп, подключенных к сенсорным включателям. Это может быть связано как с низким качеством самих источников освещения, так и бюджетными моделями коммутаторов. Проблему можно устранить двумя способами:

  1. Использовать продукцию известных брендов (Jazzway, Panasonic, Сапфир, Funry, LightaLight, Tronic , Sesso и т.д.).
  2. Подключить параллельно светодиодной лампе конденсатор на 0,1 мкф 630 В.

Подключение

Монтаж сенсорных коммутаторов практически не отличается от установки обычных встроенных и накладных механических выключателей. Подробно об этом процессе можно прочитать на страницах нашего сайта. Напомним, как это делать на примере модели kg020gs производителя FD Electronics.

Алгоритм подключения:

  1. Снимаем стеклянную панель (см. А рис. 7). Это удобно делать, используя тонкую шлицевую отвертку.
  2. Производим подключение монтажных проводов (В рис. 7), согласно схеме приведенной в паспорте. Рисунок 7. Первый и второй этап подключения
  3. Прикручиваем плату с сенсорными контактами (А рис. 8).
  4. Подключаем панель с маркировкой кнопки (В рис. 8).
Рисунок 8. Второй и третий этап подключения

Некоторые производители, например, Livolo, выпускают проходные выключатели на 220 В (схема их подключения показана на рис. 9). С их помощью можно управлять освещением из нескольких мест.

Рисунок 9. Наглядный пример, как подсоединить несколько проходных панелей touch контакта

Каждый из таких коммутаторов управляет освещение в помещении из разных мест. Концепция подразумевает использование основного коммутатора и одного вспомогательного (или более). На основных приборах имеется три клеммы, к одной подключается фаза, к другой ноль, а третьей подключается управляющий проводник. Соответственно, такие контакты помечаются как: L – фаза, N –ноль и Com – управляющий провод. Вспомогательные устройства

Вторичные коммутаторы подключаются через две клеммы: N – ноль и Com – управляющий контакт. Маркировка у разных производителей может различаться, поэтому, имеет смысл изучить инструкцию. В качестве примера можно привести схему подключения электронного диммера et0802193e, или его аналог tt6061a, управлять которыми можно легким касанием руки.

Схема подключения сенсорного диммера et0802193e

Выбор сенсорного выключателя света

Перед тем, как приобретать устройство, необходимо определиться с его функциональностью. Для этого необходимо учитывать следующие критерии:

  1. Мощность подключаемого оборудования и схема его подключения.
  2. Исполнение, соответствующее типу проводки.
  3. Условия эксплуатации (если планируется установка в ванной комнате, то подбирается устройство с влагозащитой).
  4. Возможность дистанционного управления (пульт или смартфон).
  5. Соответствие дизайна интерьеру помещения и т.д.

Определившись с основными задачами, можно приступать к выбору производителя. Естественно, что следует отдать предпочтение известным брендам, продукция которых отличается надежностью. Но при этом необходимо учитывать наличие в модельном ряде коммутаторов устройств с нужными функциями. Например, у Delumo имеются устройства управляемые радио пультом, а Sonoff специализируется на Wi-Fi устройствах, светильники Capsens Domuns Line «заточены» только под свои сенсорные коммутаторы и т.д. Нюансов может быть множество, поэтому рекомендуем детально изучить различные варианты.

Исходя из практического опыта, помимо известных брендов, таких как Легранд можно порекомендовать Vento Electriс, Wemmon, Fanri, Merten, CGSS, Steu, Шнайдер, Аристон и т.д.

Беспроводной сенсорный выключатель MakeGood Classic с пультом управления и подсветкой

Рекомендуем отслеживать обзоры в сети, где публикуются рейтинги лучших производителей. Критерии отбора производятся как по модельному ряду производителей, с учетом функциональности и стоимости, так и по другим показателям.

Доработка типовых устройств

Многих не устраивает, что сенсорная зона на панели довольно маленькая, и для фиксации сигнала необходимо сделать касание в указанном месте. Приведем пример, как можно увеличить площадь косвенного контакта поверхности.

Увеличение зоны чувствительности сенсора

Следует взять провод и аккуратно припаять его к месту, где подается сигнал с датчика на сенсорной плате (для этого необходимо изучить принципиальную схему устройства). Подключенный провод укладывается по периметру корпуса. В результате такая рамка позволит без усиления уровня сигнала приводить к срабатыванию датчика при касании лицевой панели.

Следует заметить, что такое усовершенствование аннулирует гарантийные обязательства производителя.

Сенсорный выключатель своими руками

Тем, кто любит работать паяльником, можем порекомендовать несколько схем сенсорных коммутаторов, которые будет несложно собрать своими руками. Начнем с простой схемы на полевом транзисторе, именно такой принцип был заложен в первых сенсорных устройствах.

Сенсорный выключатель на полевом транзисторе

Обозначения:

  • Сопротивления: R1 — 10..15 кОм (необходимо подбирать под срабатывание сенсора), R2 – 3…5 MOм.
  • Конденсаторы: С1 – 1000 пФ (подавляет ложное срабатывание), С2 – 33,0 мкФ х 50 вольт, С3 – 470 мкФ х 50 В.
  • Транзистор VT1 – КП 501A.
  • Реле К1, может использоваться любой тип, у которого ток срабатывания не превышает 150,0 мА.

Питание схемы осуществляется от источника с напряжением 12…24 В.

Теперь рассмотрим вариант на базе асинхронного RS-триггера NE555. Схема устройства приведена ниже.

Сенсорный выключатель на микросхеме NE555

Обозначения:

  • Резисторы: R1 – 1.0 МОм, R2 – 1.0 MOм, R3 – 1,0 кОм.
  • Конденсаторы: С1 и С2 – 15 нФ, С3 – 10 нФ, С4 – 0,1 мкФ, С5 – 100,0 мкФ х 25 В.
  • Диоды: D1-D2 – 1N4001, D3 – типовой индикаторный светодиод.
  • Микросхема — NE555,
  • Реле такое же, как и в предыдущей электросхеме.

Приведенная схема в настройке не нуждается.

Завершая тему о самодельных сенсорных устройствах, следует упомянуть о системе Ардунио (Ardunio). На этой платформе можно собрать коммутирующее устройство, которое легко интегрировать в «Умный дом». Помимо этого такое устройство легко настроить на самостоятельную работу, в соответствии с заданной программой.

Компактный сенсорный датчик к системе Ардунио

Помимо этого, система позволяет создать несколько профилей под определенные задачи. Правда, для этого потребуются навыки программирования. Получить более подробную информацию о платформе Ардунио можно на нашем сайте.

Заметим, что в приведенных схемах для питания управляющей цепи требуется источник питания с напряжением 12-24 В. Для этой цели лучше всего использовать импульсные блоки питания. В качестве таковых отлично подходит электронный баланс светодиодных и энергосберегающих ламп. Подробную информацию по этой теме, также можно найти на нашем сайте.

Кратко о безопасности

При подключении сенсорного управления источниками освещения следует придерживаться тех же ном и правил, что предписываются для механических выключателей. То есть, перед началом работы необходимо обесточить линию, где будет производиться монтаж. Далее, придерживаемся следующих норм:

  • Выключатели должны быть включены в сеть таким образом, чтобы производилась коммутация фазы, а не нуля.
  • Если в сети питания используется заземляющий провод, он должен быть подключен к соответствующему контакту.
  • Если для монтажа используется многожильный провод, то его концы необходимо опрессовать или залудить. В противном случае возможно нарушение контакта, что приведет к нагреву соединения.
  • Нельзя использовать сенсорный выключатель с явными признаками нарушения целостности конструкции.
  • Нагрузка должна соответствовать параметрам коммутатора.

Инструкция по монтажу и эксплуатации сенсорных выключателей

сенсорные выключатели, сенсорные выключатели света, купить сенсорный выключатель, сенсорный выключатель света купить, сенсорный выключатель схема, сенсорный выключатель CGSS, дистанционный выключатель, дистанционный выключатель света, сенсорные выключатели освещения, выключатель с дистанционным управлением, сенсорные выключатели интернет магазин, сенсорный выключатель livolo, сенсорный выключатель света купить в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Нижнем-Новгороде, Красноярске, Кемерово, Томске, Омске, Барнауле, Иркутске, Новокузнецке, дистанционный выключатель с пультом

 Купить сенсорный выключатель света

Внимание! При монтаже сенсорных выключателей обязательно выполнение следующих инструкций:



1. Монтаж осуществлять строго на обесточенной проводке  для предотвращения короткого замыкания и поломки устройства.

2. Стеклянную лицевую панель устанавливать и снимать на обесточенный механизм.

3. Не утапливать суппорт (металлическую часть  крепления винтами к монтажной коробке) в стену пережатием винтов до максимального усилия. В случае необходимости ослабить винты крепления на пол оборота,  лицевая панель не должна упираться одной из сторон в стену и должна стоять строго параллельно стене.

4. Подавать питание на сенсорные выключатели только когда каждая линия находится под нагрузкой (выходящая фаза подключена к потребителю).

5. Во избежание загрязнения сенсора выключателя и  последующей некорректной  работы,  лицевую  стеклянную панель одеть  на выключатель сразу после монтажа. Не нажимать на сенсор без панели! Если на сенсоре выключателя оказалась строительная пыль, протереть  сухой чистой салфеткой и сразу установить лицевую панель.



При монтаже следует не допускать контакта металлических частей монтажного

инструмента с внутренней окрашенной стороной лицевой панели.

Извлеките изделие из упаковки, вставьте до упора плоскую отвертку в замок,

располагающийся в нижней части лицевой панели и поворотом по оси отсоедините

панель, обесточьте проводку, подсоедините фазу к входному разъему L-in, после

чего подключите выходные разъемы out-L1-L2 (в зависимости от количества линий в

изделии). Закрепите суппорт  в монтажной коробке, соедините верхнюю часть

лицевой панели с суппортом таким образом , чтобы зубчики замка попали в пазы,

далее подведите нижнюю часть панели к суппорту и умеренным давлением на всю

плоскость защелкните замок до щелчка.









Схема подключения сенсорных выключателей CGSS:



Включение и выключение освещения производится легким касанием лицевой панели

в подсвеченной зоне расположения сенсора, в выключенном состоянии светится

синим, во включенном состояние красным.



Для моделей с диммированием включение и выключение осуществляется коротким

касанием, регулировка мощности освещения продолжительным касанием мощность

будет возрастать, а при повторном касании - снижаться. Диммер необходимо

использовать только с лампами поддерживающими диммирование. Допустимо, если

диммер при работе нагревается.



Внимание! При использовании светодиодных ламп с общей нагрузкой на линию

меньше 15 Вт, возможно мигание ламп в выключенном состоянии, в этом случае

понадобится LED адаптер, который можно приобрести в местах продажи продукции

CGSS.





















Схема подключения сенсорного выключателя с LED адаптером рядом с нагрузкой:











Схема подключения сенсорного выключателя с LED адаптером в монтажной коробке:



Проходные сенсорные выключатели CGSS

Проходные выключатели необходимо синхронизировать, для этого удерживайте до

звукового сигнала сенсор одного выключателя, после чего прикоснитесь ко второму,

подсветка должна мигать два раза. Сброс синхронизации осуществляется удержанием

касания на 10 и более секунд до двойного сигнала. Проходные выключатели

(переключатели) работают только при подключении фазы к L-in обоих изделий, и

соединений разъемов COM-COM.





Схема подключения проходных сенсорных выключателей однолинейных:



Схема подключения проходных сенсорных выключателей двухлинейных:



Настройка радиоуправляемых выключателей

Для сопряжения удерживайте палец на сенсоре более 5 секунд до звукового сигнала.

После сигнала нажмите пронумерованную кнопку на пульте ДУ, повторите действия

для следующих линий. Для программирования кнопки сценария подключите на одну

из данных кнопок пульта все необходимые линии по описанному выше алгоритму.

Для сброса настроек удерживайте сенсор более 10 секунд до двойного сигнала.

Диммер подключается к пронумерованной клавише 5, она используется для включения

и выключения освещения, яркость света регулируется клавишами +/-.




Умный Cвет и Умный Дом от производителя Умный-свет.

рф

Современный выключатель света с логическими сегментами

Что он умеет?!

  • Управлять светом, шторами, розетками и другими приборами во всём доме с любого выключателя из любой комнаты!
  • Управлять электроприборами с мобильного телефона внутри сети WiFi или удалено через Интернет!
  • Подсвечивать сенсорные сегменты и отображать выполнение команд!
  • Создать децентрализованную систему управления светом и электроприборами (нет контроллера)!

Типы сценариев, которые реализуются на базе современных сенсорных выключателей

  • Одели обувь, коснулись сенсора и – весь свет в доме погас!
  • Подъехали к дому, открыли ворота с мобильного телефона, включили интерьерную подсветку дорожек на всей территории, а также подсветку парадного входа!
  • Уехали из дома и уже в движении проконтролировали отключение всех световых зон и электро- приборов, а при необходимости, заново отключили забытое!
  • Удобно устроились на диване или предполагаете отход ко сну – с мобильного телефона разом отключили весь ненужный свет. Точно также можно отключить весь свет с панели сенсорного выключателя, если он расположен у изголовья кровати!

УПРАВЛЯЙТЕ ЭЛЕКТРО-ПРИБОРАМИ В ДОМЕ ТАК, КАК ВЫ ЖЕЛАЕТЕ!

С помощью  современных сенсорных выключателей, управляемых по сети 220 вольт, очень легко можно реализовать процедуры включения/выключения различного типа электро-приборов, которые подключаются посредством розеток с тем же напряжением  220 вольт.  Так, например, можно с панели выключателя или мобильного телефона включать напольные бра, теплые полы, утюги, напольные вентиляторы, кондиционеры, входные двери и ворота и многое другое оборудование.   Управлять всеми  этими  приборами  можно с любого «умного» выключателя, который реализует требуемый  сценарий. Конечно, такая система оказывает существенную помощь лицам, которые в силу заболевания, имеют ограничения в способности свободно передвигаться   внутри и за пределами помещения,  людям пожилого возраста, родителям, с целью осуществления  контроля  за малолетними детьми и обеспечения их безопасности.

Как реализован?!

  • Установлено до 11 программируемых сенсорных логических сегментов!
  • Прост в установке! Замените старый выключатель на современный в стандартной монтажной коробке!
  • Управление Без радиоволн и Без дополнительных сигнальных проводов!
  • Имеет высокую надёжность, качество и доступную цену!

ДОСТУПНАЯ ЦЕНА на современные выключатели!

Доступная цена по праву делает современный сенсорный выключатель "народным". К тому же, нет необходимости в приобретении современных выключателей сразу, на весь дом, или прокладывать проводку на этапе строительства, пытаясь без ошибок учесть все возможные световые сценарии.

ИНДИВИДУАЛЬНЫЙ ДИЗАЙН СОВРЕМЕННЫХ ВЫКЛЮЧАТЕЛЕЙ!

Лицевая панель современного сенсорного выключателя света может быть выполнена под любое Ваше дизайнерское решение (в любом цветовом оттенке или с любым рисунком), что позволит  создать уникальную  атмосферу уюта в Вашем доме!

В ЗАГОРОДНОМ ДОМИКЕ И В СОВРЕМЕННОЙ КВАРТИРЕ «УМНЫЕ» ВЫКЛЮЧАТЕЛИ БУДУТ ВАШИМ ВЕРНЫМ ПОМОЩНИКОМ, А НЕ ТОЛЬКО МЕЧТОЙ!


Умный дом ZigBee

Название

Устройство

Описание

Цена

1. Модем ZigBee Умный дом (центральный беспроводной шлюз) К-01М

Беспроводный
ZigBee Умный дом
Ethrnet шлюз с радиусом действия от 100 м (в помещении) до 1000 м (на открытом пространстве). Имеет встроенный WEB-сервер. Протокол TCP/IP. Support ARP, ICMP, BOOTP, DHCP, IPv4, IGMP, UDP. Размеры 127х106х25 мм. Питание 12V. Вес 180 г.

12500 руб

2. Модем ZigBee Умный дом (центральный беспроводной шлюз Wi-Fi/ZigBee) К-02М

Wi-Fi/ZigBee беспроводной шлюз для объединения всех устройств ZigBee Умный дом и подключения к интернету. К шлюзу может подключаться ваш смартфон для управления и мониторинга.

ZigBee купить

9500 руб

3. GSM-модуль к модему К-03М

Модуль для подключения GSM-канала мобильной связи и доступа в интернет по беспроводной связи Wi-Fi с модемом.

10500 руб

4. Пульт ZigBee брелок К-01Р

Миниатюрный ZigBee пульт дистанционного управления (брелок). Расстояние до 30 м. Индикация разрядки батареи. Используется для вкл/выключения системы безопасности, а также любого другого устройства или как тревожная кнопка.

1800 руб

5. Сенсорный выключатель ZigBee К-03V

Настенный сенсорный ZigBee выключатель для плавного включения освещения. Мощность управления лампами освещения до 2000W. Встроенный ZigBee модуль.

2800 руб

6. ZigBee свет, cветодиодная лампа 5W К-01L

ZigBee свет. Светодиодная лампа 5W, встроенный ZigBee модуль, стандартный цоколь Е27. Цветовая температура 6000-6500 К. Размеры: 60 мм - диаметр, 115 мм – высота. Напряжение 90 - 265 V / 50 Гц.

2900 руб

7. Светодиодная лампа ZigBee RGB 3W К-02L

ZigBee освещение RGB. Светодиодная дизайнерская лампа 3W RGB. Встроенный ZigBee модуль. Cтандартный цоколь Е27. Напряжение 90 - 265 V / 50 Гц.

2900 руб

8. Уличная ZigBee сирена К-01S

Внешняя сирена ZigBee pro. Питание 4 шт ×AAА Battery. Диапазон температур -20°C +70°C. Влажность 5~95%.

3000 руб

9. Дверной/оконный ZigBee датчики открытия К-01D

Магнитоконтакт контролирует открытие\закрытие дверей\окон.

ZigBee датчики.
Питание 2 шт ААА-батареи. Дистанция передачи сигнала до 50 м.

2800 руб

10. ИК ZigBee датчики движения К-02D

Высококачественный инфракрасный ZigBee датчик движения. Детектирует тепловое излучение человеческого тела. Светодиодный индикатор. Радиус действия до 5 метров (мax 7 м). Закрепляется на любой поверхности. Питание 3x1.5V AA Battery.

3200 руб

11. Дымовые пожарные ZigBee датчики (извещатель)

К-03D

Пожарный датчик задымления. Светодиодная индикация тревоги. Звуковая сирена 85 db. Передача сигнала тревоги ZigBee до 50 м.

3200 руб

12. ZigBee устройство управления шторами К-01A

Устройство автоматического открытия/закрытия штор по управляющему сигналу ZigBee. Ширина шторы от 1.5 м. Вес 10 кГ. Мощность мотора 50 W. Светодиодный индикатор. Питание 220-240V /50 Гц.

9000 руб

13. ZigBee-сеть измеритель потребляемой электроэнергии

К-01R

Измеряет напряжение (до 250V), ток (0-16 А), мощность (0-2500W) потребления сетевой нагрузки. Имеет возможность запоминания значений для составления графика потребления.

ZigBee-сеть
включает/отключает нагрузку по сигналам от других устройств.

3000 руб

14. ZigBee сеть 3-х постовый сетевой измеритель потребления

К-03R (энергоменеджер)

Измеряет ток (до 16 А), напряжение (100-265V), мощность по каждому каналу из 3-х нагрузок. ZigBee сеть имеет цифровой дисплей. Имеется годовая память потребляемых параметров.

Встроенный ZigBee модуль.

7500

15. ИК ZigBee датчики движения К-04D

Инфракрасный (ИК) ZigBee датчик движения совмещенный с температурным датчиком от -10 до +50°С. Питается от двух батарей. Угол обнаружения 130°. Радиус обнаружения до 6 м.

3000

16. Пожарный ZigBee датчик дыма

К-05D

Высоконадежный пожарный ZigBee датчик дыма совмещенный с температурным датчиком (от -10 до +50°С. Обнаружение дыма двумя датчиками: ионный и фотоэлектрический. Питание от батареи 9V. Встроенная сирена 85 db. Светодиодные индикаторы. Размер 92 х 50 мм.

3600

17. ZigBee детектор газа К-06D

ZigBee датчик утечек бытового газа совмещенный с температурным датчиком (от -10 до +65). Встроенная сирена 85 db. Светодиодные индикаторы.

4250

18. ZigBee датчики температуры и влажности К-07D

ZigBee датчик измерения температуры и влажности. Высокая точность измерения +/- 0.5℃, +/-4.5%RH. Для внутреннего и уличного применения.

3800

19. ZigBee датчик открытия К-08D

ZigBee герконовый магнитоконтакт. Питание 2 шт батареи АА -3V. Размеры: основная часть L:54.5 W:37.5 H:19.6, часть с магнитом: 32.5mm × 11.9mm × 10,5 мм.

2400

20. ZigBee датчики СО2 К-09D

ZigBee детектор качества воздуха. Измеряет температуру, влажность, СО2 и наличие вредных летучих органических взвесей. Питание 12 V. Размеры 75W x 120H x 22D (mm).

24000 руб

21. Розеточный съемный модуль ZigBee-сеть К-02R

Модуль измерения потребления сетевой нагрузки и передачи информации по ZigBee-сеть. Функция включения /выключения. Размеры L x W x H: 120*75*65мм

4800 руб

22. Розеточные съемные ZigBee pro модули К-03R

Модуль измерения потребления сетевой нагрузки и передачи информации по

ZigBee pro.
Цифровой дисплей. Функция включения /выключения. Размеры L x W x H: 120*75*65мм

6500 руб

23. ZigBee сирена со световой вспышкой. К-02S

ZigBee сирена с беспроводным управлением. Световое оповещение о тревоге. Размер: 110*60*30 мм

2400 руб

24. ZigBee репитер усилитель сигнала

К-01U

ZigBee усилитель (репитер) сигнала для обеспечения расстояния до 1000 м на открытом пространстве.

3000 руб

25. ZigBee выключатель света с диммированием К-02V

ZigBee свет. Настенный кнопочный ZigBee диммер. Для плавной регулировки яркости свечения ламп накаливания и светодиодных ламп. Размер 86*86*55mm. Рабочее напряжение 220 V

3000 руб

26. ZigBee выключатель света однокнопочный настенный К-03V

ZigBee освещение. Настенный кнопочный ZigBee выключатель освещения. ZigBee свет. Для включения \выключения ламп накаливания и светодиодных ламп. Размер 86*86*55mm. Рабочее напряжение 220 V.

6000 руб

27. ZigBee выключатель света двух кнопочный настенный K-04V

ZigBee свет. Двухкнопочный настенный ZigBee выключатель. Для включения \выключения ламп накаливания и светодиодных ламп. Размер 86*86*55mm. Рабочее напряжение 220 V.

7500 руб

28. ZigBee купить выключатель света трех кнопочный настенный К-05V

ZigBee освещение. Трехкнопочный настенный выключатель. Для включения \выключения ламп накаливания и светодиодных ламп. Размер 86*86*55mm. Рабочее напряжение 220 V.

9500 руб

29. ZigBee pro выключатель света четырех кнопочный настенный К-06V

ZigBee освещение. Четырехкнопочный настенный выключатель. Для включения \выключения ламп накаливания и светодиодных ламп. Размер 86*86*55mm. Рабочее напряжение 220 V.

11500 руб

30. ZigBee сенсорный выключатель света настенный однокнопочный К-06VS

Сенсорный настенный ZigBee выключатель. Для включения \выключения ламп накаливания, галогенных и светодиодных ламп. Размер 86*86*55mm. Ток нагрузки до 2 А. Рабочее напряжение 220 V.

3200 руб

31. ZigBee купить cенсорный выключатель света настенный двухкнопочный К-07VS

Двухкнопочный сенсорный настенный ZigBee выключатель. Для включения \выключения ламп накаливания, галогенных и светодиодных ламп. Размер 86*86*55mm. Ток нагрузки до 2 А. Рабочее напряжение 220 V.

4500 руб

32. Сенсорный ZigBee купить выключатель света настенный трехкнопочный К-08VS

Трехкнопочный сенсорный настенный ZigBee выключатель. Для включения \выключения ламп накаливания, галогенных и светодиодных ламп. Размер 86*86*55mm. Ток нагрузки до 2 А. Рабочее напряжение 220 V.

5200 руб

33. Сенсорный ZigBee выключатель света настенный четырехкнопочный К-09VS

Четырехкнопочный сенсорный настенный ZigBee выключатель. Для включения \выключения ламп накаливания, галогенных и светодиодных ламп. Размер 86*86*55mm. Ток нагрузки до 2 А. Рабочее напряжение 220 V.

6500 руб

34. ZigBee датчики освещения К-10D

ZigBee датчик освещенности. Измерение освещенности в диапазоне: 0~300KLUX. Размеры: Φ 85 x 80 мм. Вес 70 г

2600 руб

35. Измеритель веса (ZigBee весы) К-01A

ZigBee весы электронные. Диапазон измерения от 0 до 150 кг. Размер D 330 мм. Цифровой дисплей. Для здорового образа жизни. Позволяет накапливать архив данных.

4500 руб

36. Настенная умная розетка ZigBee-сеть К-04R

ZigBee-сеть. Измерение потребляемого тока и мощности. Отключение по сигналу ZigBee pro.

2800 руб

37. Автоматическое управление ZigBee шторами К-02A

Устройство управления ZigBee шторами. Для регулировки освещенности в помещении. Рабочее напряжение 220VAC/50Гц. Скорость 18 см/с. Мощность электропривода 80 Вт (ток 0.36A). Электрический Ток. Степень защиты lp41. Грузоподъемность до 35 КГ

18000 руб

38. Автоматическое поднятие оконных ZigBee штор К-03A

Роллерный оконный ZigBee подъемник штор. Напряжение: 220 V. Мощность: 50 Вт
Усилие поднятия: 650 н, 800n, 1000 н
Степень защиты: IP55. Размер Основная Часть: 160*46*106mm.

13500 руб

39. Умный дверной ZigBee замок К-04A

Умный дверной ZigBee замок. Без традиционного механического ключа. Открывает/закрывает дверь дистанционно набором кода со смартфона или нажатием кнопки открытия брелка. Подобрать код практически невозможно. ZigBee своими руками.

24000 руб

40. Детектор газа ZigBee pro К-11D

Датчик обнаружения аммиака Nh4.

ZigBee своими руками.

13500 руб

41. ZigBee видеокамера

К-01VK

ZigBee видеонаблюдение в реальном времени,
Поддержка SD карты для записи.
Встроенная инфракрасная подсветка,
Включение по встроенному датчику движения. Поддержка двустороннего голосового общения.

6000 руб

42. Шумовой детектор ZigBee своими руками. К-12D

Емкостной измеритель шума. Диапазон измерения 30~130dB с точностью 0.1dB. Легкий. Простотой в установке. Солнечные батареи. Уличное исполение.

ZigBee своими руками.

3600 руб

43. Система полива ZigBee своими руками.

K-05A

Устройство для обеспечении полива. Управляется по ZigBee. Можно задать график полива. Может использоваться для обычного и капельного полива. ZigBee своими руками.

7200 руб

44. ИК трансмиттер ZigBee купить.

K-06A

ИК трансмиттер для приема сигналов управления с дистанционного пульта управления и передачи на исполнительные устройства. ZigBee купить.

3200 руб

45. ZigBee видеокамера скрытого видеонаблюдения. K-02VK

Миниатюрная видеокамера скрытого ZigBee видеонаблюдения с микрофоном. ZigBee купить.

4100 руб

Умный дом своими руками: полтора года спустя

Больше года назад я написал статью для ITC.UA про свой «немного» умный дом. Тогда я строил его по принципу «что поймал на распродажах», мало заботясь о том, как вся эта техника будет работать совместно. В результате получил абсолютный зоопарк устройств, никак не работавших друг с другом, либо требовавший для связи отдельные устройства типа SmartThings Hub или Raspberry. Наигравшись, я понял что все же стоит выбрать одну платформу, как основу для автоматизации своего дома, и уже вокруг нее строить умный дом… Но для начала давайте снова поговорим, что же такое умный дом в наших реалиях, и чего реально достичь без массивной перестройки дома или замены всей электропроводки.

Что может умный дом: надежды и реалии в городской квартире

Сама фраза «умный дом» звучит очень привлекательно для любого техномана (читай гика), но при практической реализации сталкиваешься с огромным количеством ограничений. Прежде всего, при попытке строить такой дом, надо понимать, что именно вы бы хотели сделать «умным». Давайте рассмотрим основные сценарии:

Управление освещением


Надежды: Включение выключение освещения по расписанию, удаленное включение выключение, как с использованием дополнительных выключателей (настенных или пультов), так и при помощи смартфона, а также голоса; изменение яркости светильников (аналог диммирования) или же изменение цвета светильников.

Реалии: Если вы не делаете ремонт в квартире со сменой всей электропроводки, ваши возможности очень ограничены. Дело в том, что большинство умных включателей/выключателей требуют, чтобы к ним было подведено два электропровода: ноль и фаза. В реалиях большинства наших квартир к выключателям подводят только «фазу». Безусловно, есть варианты «умных» выключателей, которые работают только на одном проводе, но таких в разы меньше. Другой вариант решения этой задачи – менять лампочки на «управляемые», но этот вариант не подойдет для люстр и светильников с нестандартными лампочками (например, галогенными или маленькими LED).

Управление температурным режимом в квартире


Надежды: Включение/выключение отопления, теплого пола, кондиционеров по каким-то сценариям. Например включать отопление только за час до вашего прихода домой с работы, чтобы весь день не тратить электроэнергию на согревание пустого дома, или же автоматически включать кондиционеры когда становится сильно жарко.

Реалии: Использование централизованного термостата для управления температурой во всей квартире в наших реалиях чаще всего недостижимая мечта, как и индивидуальное управление отоплением в домах с вертикальной проводкой (перевожу — вы не можете «прикрутить» тепло только у себя в квартире, если у вас одна труба на весь подъезд). Что реально достичь – управление «теплым полом» (если у вас такой имеется), включение-выключение кондиционеров и обогревателей в зависимости от температуры в помещении. Один мой знакомый, который занимается отоплением, рассказывал, что ему в одной квартире удалось полностью заменить обогрев кондиционерами, достигнув при этом значительной экономии на оплате за отопление. Хотя, в домах с вертикальной разводкой слабо представляется сама возможность отказа от центрального отопления.

Голосовое управление светом/техникой


Надежды: Все мы помним «Джарвиса» и конечно же тоже хотим полностью управлять нашим умным домом с помощью Ассистента Google или Siri.

Реалии: Все хорошо, пока мы не хотим управлять нашим домом на родном нам украинском или русском языке. Решения на базе систем от «Яндекса» мы не рассматриваем принципиально (да и большинство из них не будут работать в Украине из-за блокировок), а вот самое доступное и массовое решение для голосового управления Ассистент Google пока еще очень плохо говорит по-русски (об украинском вообще молчу – его, к сожалению, просто нет). Настраивается через «танцы с бубном», не понимает половину команд которые доступны на английском….Короче, пока все еще глубокая бета.

Сигнализирование про «неожиданности» в доме


Надежды: Система может уведомлять в случае проникновения в дом, утечки газа или пожара.

Реалии: Уведомлять то она может, но только вас. К сожалению, из современных систем умного дома связываться с пультовой охраной может только Ajax, но она пока не может соединяться ни с какими другими системами, не имеет интеграции ни с Ассистентом Google, ни с Apple HomeKit.

Реализация умного дома

Проанализировав много разных решений, которые стоят не все деньги мира и которые можно собирать по частям, я остановил свой выбор на экосистеме от китайского бренда Xiaomi/Aquara. Она вышла самой бюджетной по цене (средняя стоимость одного элемента 5-20 долларов США), легко доступна в Украине (как в сети официальных представителей Xiaomi, так и через AliExpress), а также достаточно популярная, а значит онлайн всегда можно найти много документации и комментариев по разным устройствам. При этом самих устройств очень много – более сотни, не учитывая «коллаборации» компании с такими мировыми брендами как HoneyWell, Philips и IKEA. Итак, попробую рассказать каким именно умные устройства Xiaomi я уже использую в своей квартире. Надо заметить, что для наиболее комфортной работы всех устройств умного дома в приложении Mi Home надо выбрать регион «Китай» – очень много китайских устройств и датчиков отказываются работать если выбран другой регион. Другой вариант решения – ставить альтернативное приложение от народных умельцев, которое снимает такое ограничение.

Original Xiaomi Multifunctional Gateway


от 779 грн

Предложений: 12

«Головой» любого умного дома всегда является хаб. Именно он связывает все ваши устройства (большинство из них «общается» по протоколу ZigBee). Также есть модели, которые работают по протоколу Bluetooth, но их меньше и я их практически не использую. Хотя не так давно Xiaomi выпустила отдельный хаб, который работает по обоим протоколам. Сам по себе он может выполнять функции светильника, ночника (можно настраивать реакцию на движения) сирены или звонка, а также радиоприемника. После некоторых «танцев с бубном» его даже можно научить воспроизводить украинские радиостанции.

Умные лампочки Xiaomi Phillips

от 310 грн

Предложений: 1

Наиболее простой вариант умных LED лампочек, подходит в стандартный патрон E27, который чаще всего используется в наших домах. Цена одной лампочки начинается от $8, ее можно диммировать (увеличивать и уменьшать яркость), а также устанавливать таймер выключения. Можно использовать в группах (например, если в светильнике 3-4 лампочки). Цветные лампочки того же бренда (они же часто выпускаются под суббрендом Yeelight) стоят уже от $15.

NB: Есть как минимум три разные модели самых простых ламп от xiaomi Phillips. Они различаются функциями и возможностью добавления в Google Home. Уточните перед заказом, какая именно модель вам нужна и что она может.

Накладные беспроводные выключатели Xiaomi Aqara Wall Switch

от 365 грн

Предложений: 25

от 479 грн

Предложений: 12

Эти выключатели прекрасно подойдут тем, кто решил менять обычные лампочки на умные. Они не требуют никакой дополнительной проводки и могут крепиться в любом месте в квартире. Разве что я бы советовал ставить их вместо существующих выключателей (провод в выключателе можно просто отсоединить) – для того, чтобы ваши родные не вырубили всю вашу автоматизацию выключением обычного выключателя. Бывают на одну и две кнопки. На каждую клавишу при этом можно повесить включение/выключение своей лампочки или комплекта.

Проводные выключатели Xiaomi Aqara Wall Switch

от 799 грн

Предложений: 6

от 991 грн

Предложений: 6

Этот вариант подойдет тем, у кого на выключатели завязан не только свет (например, вентилятор в ванной) либо «сложный свет» – набор из LED светильников в шкафу, люстра на 12 маленьких лампочек и тому подобное. В таком случае эти выключатели должны заменить ваши стандартные – они тоже будут смыкать/размыкать сеть. Но внимание, они бывают двух типов: «с нулем» и «без нуля». Если вы не переделываете проводку во всем доме, вам нужен вариант без нуля. Но и тут надо быть готовым к работе перфоратором, дело в том, что в большей части наших домов подрозетники (отверстие в стене в которую установлен выключатель) круглые, а китайцы используют квадратные. Потому вас ждет замена подрозетников и (или) дополнительное сверление стен для квадратных подрозетников.

Датчики температуры Aqara Smart Temperature Humidity Sensor

от 435 грн

Предложений: 19

Самый простой и дешевый датчик, измеряет температуру и влажность в помещении, где установлен. Не имеет никаких «экранчиков», все данные передаются напрямую в приложение. Может быть источником данных для сценариев по обогреву или увлажнению.

Датчик Aqara Water Sensor

от 400 грн

Предложений: 26

Используется для контроля затопления, реагирует на попадание воды. Если есть страх затопить свою квартиру или соседей, то стоит поставить.

Беспроводная кнопка Xiaomi Mijia Wireless Switch

от 123 грн

Предложений: 11

Дополнительная беспроводная кнопка, которая крепиться на двухсторонний скотч в любом месте вашего дома, и на которую можно привязать любое действие. Хотите, выключаете весь свет в доме перед уходом, хотите, включаете обогреватель или очиститель воздуха.

Датчик утечки газа MiJia Honeywell Gas Alarm

от 1 032 грн

Предложений: 3

Помогает предотвратить утечку газа. Можно настраивать чувствительность. Из неудобного: требует постоянного питания 220 В, так что учтите это при поиске места установки.

Датчик дыма Xiaomi Mi Honeywell Fire Alarm

от 879 грн

Предложений: 6

Аналогично предыдущему, используется для предотвращение пожара в помещении. Реагирует на малейший дым. Не требует отдельного питания, запитывается от батарейки. Может слать уведомления вам на телефон и (или) включать сирену.

Датчик движения Aqara Human Body Sensor

от 439 грн

Предложений: 29

Миниатюрный датчик движения, может работать как в светлое время суток, так и в темноте. Может использоваться для создания сценариев, связанных с движением. Как, например, сигнализация или просто ночник.

Робот-Пылесос Xiaomi RoboRock

от 10 099 грн

Предложений: 7

Существует довольно много моделей таких пылесосов, и на рынке они уже давно заняли нишу «народных». У меня стоит модель Xiaomi RoboRock Sweep One Vacuum Cleaner White S50. Достаточно умный «зверек», позволяет делать сухую и мокрую уборку, сам составляет карту вашего помещения, сигнализирует вам если вдруг застрял и сам возвращается после уборки на зарядку. С ним изначально возникли сложности — он не хотел «жить в Китае», как другие устройства Xiaomi, так как был залочен под Европу. Благо, легко решилось перепрошивкой.

Xiaomi Smart Air Purifier

от 3 499 грн

Предложений: 12

Вы тоже поддались панике этой осенью, когда в Киеве зашкаливали показатели качества воздуха? Моя жена – да, поэтому у нас дома появился очиститель воздуха от Xiaomi. На самом деле штука очень полезная и эффективная. Сравнивал как альтернативу с вариантами 2-в-1, в которых очиститель совмещен с увлажнителем воздуха, но остановился на отдельном варианте, так как увлажнитель требуется в разы чаще, чем очиститель, а в таких вариантах используется один фильтр на две системы, и его ресурс будет заканчиваться в разы быстрее. Фильтра хватает в среднем на полгода.

Прикроватный светильник MiJia Bedside Lamp V2

от 1 099 грн

Предложений: 3

Несмотря на то, что я предпочитаю электронные книги, иногда все же приходиться читать и бумажные. Именно для таких случаев купил себе «ночник». Оказалось, что он достаточно удобный, может менять цвет и яркость освещения, а также самостоятельно включаться и выключаться по расписанию.

Камеры Xiaomi

от 700 грн

Предложений: 11

В моем доме камеры использую для дополнительного мониторинга, а также с целью охраны. Всего их две: простая Xiaomi Yi Home и более функциональная Xiaomi IMILAB Xiaobai Smart Camera. Обе умеют записывать короткие ролики при обнаружении движения, к обоим есть доступ через интернет, а также поддерживается ночная съемка. Более продвинутая модель обладает лучшим объективом, записывает видео в разрешении 1920х1080 точек и может поворачиваться вверх-вниз и вправо-влево. Также она может использоваться как видеоняня для ребенка.



***

Пока это все типы устройств, которые у меня установлены. В планах еще уличная камера, а также отдельный управляемый увлажнитель воздуха. Ну и замена оставшихся «глупых» выключателей. Что приятно в этой системе, так это отсутствие необходимости сразу выкладывать за нее большие деньги, ведь можно автоматизировать свой дом поэтапно.

NB: Как и многие другие производители, Xiaomi старается ограничивать внешний доступ к своим устройствам, поэтому если вы вдруг захотите попробовать управлять своим «умным домом» через альтернативные системы, ищите паяльник. С другой стороны, это и возможность «открепить» свой дом от китайских серверов.

P.S. Недавно из-за ошибок доступа к камерам Xiaomi временно была отключена интеграция с Google Home, но хочется верить что это ненадолго.

DIY Hybrid Sonoff Smart Switch за 10 долларов: 9 шагов (с изображениями)

После пайки пора приступить к сборке.

Первое, что нужно сделать, это приклеить кнопку к внутренней части пластикового корпуса горячим способом. Найдите конец, на котором выгравировано слово TOP на металлической рамке. Это конец, который мы хотим установить. Проденьте пуговицу через отверстие сзади, нанесите немного горячего клея на нижнюю сторону (сторона, на которой нет маленькой круглой пуговицы) и приклейте ее прямо под круглой резиновой пробкой.Размещение не критично, но я обнаружил, что лучше всего оно работает, когда оно находится как можно ближе к центральной линии, так как это сделает следующую часть немного легче.

Теперь возьмите крышку переключателя и поместите большую каплю горячего клея в то место, которое будет встречаться с кнопкой. Вот почему я поместил кнопку в мертвую точку чуть ниже резиновой пробки. Если вы внимательно посмотрите на нижнюю часть обложки, вы увидите небольшую точку размером с кончик ручки. Это отмечает точное место встречи крышки со стопором.Таким образом, горячий клей должен опускаться ниже этого места.

Когда он сильно высохнет, выполните пробную посадку, переустановив крышку и проверив кнопку. Если вы нанесете достаточно горячего клея, кнопка вообще не должна двигаться, но все равно должна издавать приятный легкий щелчок при нажатии. Если он болтается, снимите крышку и добавьте еще клея, если он не щелкает и совсем не двигается, вы нанесли слишком много клея; удалите клей и начните заново. Звучит сложнее, чем есть на самом деле. Здесь много запаса, поэтому не беспокойтесь об использовании слишком большого количества клея.Проверьте фотографии, чтобы увидеть, что я нашел, как раз мне показалось. 🙂

Пока клеевой пистолет еще горячий, переверните узел переключателя и нанесите каплю горячего клея (немного выше круглых выступов) на каждый из четырех углов. Это необходимо для обеспечения стабильной поверхности, находящейся на безопасном расстоянии от любого металла для крепления / ламинирования Sonoff. Когда он высохнет и затвердеет, сделайте пробную подгонку и убедитесь, что звукосниматель установлен ровно и не раскачивается. Если он качается, просто добавьте еще немного клея и проверьте еще раз.

Когда вы почувствуете, что все сделали правильно, возьмите светодиод и медленно согните провода у основания, чтобы не порвать их так, чтобы они были перпендикулярны светодиоду. Затем поместите светодиод в отверстие на задней стороне переключателя в сборе. На самом деле вам здесь не нужен клей, но если вы чувствуете по-другому, продолжайте и добавьте мазок. Только убедитесь, что не закрываете переднюю часть светодиода и не загораживаете свет по бокам. В противном случае эффект будет гораздо менее впечатляющим.

Если вы использовали термоусадочную трубку во время пайки, вы должны быть готовы перейти к заключительному этапу ламинирования, но если вы видите ЛЮБОЙ оголенный металл на светодиоде, сейчас самое время прикрыть его изолентой.Я не могу этого особо подчеркнуть. Вы ДЕЙСТВИТЕЛЬНО НЕ хотите коротать здесь. Если только вы не хотите сжечь свой дом или причинить серьезный вред. Я знаю, что упоминал об этом ранее, но считаю важным еще раз повторить, насколько важно проявлять особую осторожность при работе с высоким напряжением.

Беспроводной коммутатор Sonoff WiFi, создайте свой умный дом от $ 5

Вы когда-нибудь думали о том, чтобы превратить свой дом в умный дом для Интернета вещей, но это кажется слишком дорогим? С интеллектуальным беспроводным коммутатором Sonoff домашняя автоматизация стоит всего 5 долларов! Это умный коммутатор Wi-Fi, который поддерживает перечисленные выше функции, позволяя вам управлять любыми электроприборами с помощью всего лишь приложения. Он также работает с Google, Alexa и помощником Amazon!

Здесь, в Seeed, мы недавно выпустили серию продуктов Sonoff, начиная от sonoff basic (как показано выше), sonoff mini до 4ch и т. Д. теперь в наличии!

Хотите узнать больше об этом выпуске? Этот блог проведет вас через:

  • Переключатели Sonoff выпускаются на Seeed
  • Руководство по переключателям Sonoff
  • Резюме; Сравнительная таблица

Коммутаторы Sonoff

1.Смарт-коммутатор Sonoff Basic WiFi: выбор начального уровня

Первое использование переключателя Sunoff? Или просто хотите почувствовать, на что он способен? Две вышеуказанные модели предназначены для вас.

Линия sunoff basic - одно из самых гибких и недорогих устройств из всей линейки продуктов, что делает его чрезвычайно популярным. Он передает данные на облачную платформу через Wi-Fi-маршрутизатор, позволяя пользователям удаленно управлять всеми подключенными устройствами через приложение. Сервер является глобальным сервером Amazon AWS.

В чем разница? Basicr2 против Basicr3

Sunoff Basicr3 включает дополнительный режим DIY с возможностью установки прошивки Tasmota или AFE через OTA, обеспечивая доступ API к этому устройству. В остальном они идентичны.

И да, несмотря на дополнительную функцию, Basicr3 по-прежнему стоит так же, как и BasicR2!

Хотите узнать больше о Sunoff Basic? Перейдите на страницу продукта здесь!

Страх повредить его водой? Приобретите комплект беспроводного переключателя Wi-Fi Sunoff Basic вместо

Если вы хотите использовать Sunoff Basic на открытом воздухе, мы рекомендуем этот комплект, который включает водонепроницаемую коробку со степенью защиты IP66, как показано выше.Этот чехол позволяет использовать его в подводной среде!

Он также поставляется с базовым солнцезащитным устройством!

Хотите узнать больше об этом комплекте? Перейдите на страницу продукта здесь!


2. Интеллектуальный коммутатор Sonoff RFR2 / RFR3 Wi-Fi: дополнительный радиочастотный контроль

В отличие от BasicR3, RFR2 и RFR3 содержат встроенный радиочастотный приемный модуль 433,92 МГц, позволяющий управлять им с помощью пульта дистанционного управления RM 433.

Что особенного в этом дополнительном контроллере?

Он позволяет вам выбрать способ управления, который вы предпочитаете, просто установив таймер, позволяющий вашим устройствам автоматически включаться / выключаться в заранее установленное время в течение дня.

Чем отличаются RFR2 и RFR3?

RFR3 включает дополнительный режим «Сделай сам» с возможностью установки прошивки Tasmota или AFE через OTA, обеспечивая доступ API к этому устройству.

И да, он по-прежнему продается по той же цене, что и RFR2 - 7 долларов.20!

Хотите узнать больше о RFR3? Перейдите на страницу продукта здесь!


3. Sonoff Mini: коммутатор меньшего размера с двусторонней связью

Sunoff Mini предлагает небольшой форм-фактор, который можно использовать для различных типов распределительных коробок, даже самых маленьких из ЕС.

Не теряет ли функциональность из-за меньшего форм-фактора?

Нет, несмотря на меньший форм-фактор, он по-прежнему соответствует линейкам продуктов Basic и RFR, поддерживает управление по локальной сети, голосовое управление и даже режим DIY!

Что уникального:

Работает с внешним переключателем; Оснащенный проводом для подключения кулисного переключателя света, Mini может быть установлен в ваш переключатель

Двустороннее управление; Подключите пару двухпозиционных переключателей, чтобы включить / выключить свет внизу наверху

Хотите узнать больше о Sunoff Mini? Перейдите на страницу продукта здесь!


4. Смарт-коммутатор Sonoff Dual WiFi: 2 Sonoff Basic в 1

Sonoff Dual обеспечивает двойное независимое управление вашей бытовой техникой. Это означает, что вы можете управлять двумя приборами с помощью только одного переключателя!

Будь то соединение лампы с чайником или стиральной машины с рисоваркой, с этим все можно сделать!

1 Sonoff Dual = 2 Sonoff Basic

Sonoff Dual обладает теми же функциями, что и Sonoff Basic, за исключением более высоких значений максимального тока и мощности, поскольку теперь он питает два устройства.

Хотите узнать больше о Sonoff Dual? Перейдите на страницу продукта здесь!


5.Sonoff Pow r2: интеллектуальный WiFi-коммутатор с возможностью точного мониторинга энергопотребления

Sonoff Pow R2 - это ваш стандартный коммутатор Sonoff Wifi, способный на то, что не могли сделать предыдущие; контролировать потребление энергии в доме.

Ключевые приложения:

  • Монитор потребления энергии; Отслеживайте текущую мощность, ток и напряжение ваших устройств в одном приложении
  • Историческое потребление энергии; 100-дневные / ежемесячные данные об энергопотреблении и общая стоимость электроэнергии
  • Защита от перегрузки; Возможность установки пороговых значений мощности, тока и напряжения, позволяющих устройствам автоматически отключаться.
  • Измерение использования энергии за период; Вы можете измерить энергопотребление ваших приборов в течение определенного времени.

Хотите сэкономить на счетах за электроэнергию? Подумайте о том, чтобы получить его!

Возможность отслеживать и планировать включение и выключение ваших устройств в определенное время помогает снизить энергопотребление и общие затраты на электроэнергию

Хотите узнать больше о Sonoff Pow R2? Зайдите на страницу продукта здесь !


6. Sonoff iFan03: Простое управление потолочным вентилятором и освещением с помощью этого

Вы когда-нибудь чувствовали, что вашим потолочным вентилятором слишком сложно управлять, так как он висит сверху? С Sonoff iFan03 вы можете легко управлять им с помощью контроллера RM433, вашего телефона и даже вашего голоса!

Что особенного?

  • Все элементы управления доступны через приложение eWeLink
  • Возможность выбора между 3 регулируемыми скоростями вентилятора на включенном контроллере RM433
  • Функция сцен в приложении позволяет управлять одним или несколькими устройствами Sonoff быстро и одновременно одним касанием

Хотите узнать больше о Sonoff iFan03? Перейдите на страницу продукта здесь!


7.Sonoff Th26: умный коммутатор WiFi с возможностью точного мониторинга температуры и влажности s

Вы когда-нибудь испытывали потребность в мониторинге температуры и влажности в режиме реального времени, чтобы обеспечить желаемую комнатную температуру дома?

Sonoff Th26 в паре со своими датчиками может наблюдать и настраивать его по своему вкусу, и все это управляется одним и тем же приложением!

  • Подходящие датчики: Si7021, AM2301, DS18B20, DHT11

Некоторые из возможных приложений Th26:

  • Предварительный нагрев кофеварки, подготовка к работе, когда вы входите на кухню утром
  • Автоматическое включение увлажнителя, если уровень влажности в вашем доме падает ниже 25 градусов
  • Автоматическое включение нагревателя, когда температура падает ниже желаемой

Хотите узнать больше о Sonoff Th26? Перейдите на страницу продукта здесь!

8.Sonoff 4CH Pro R2 WiFi Smart Switch: лучший коммутатор

Хотите управлять 4 устройствами с помощью одного Wi-Fi Smart Switch? Sonoff 4CH Pro R2 справляется со своей задачей. Однако, в отличие от Sonoff Dual, это не просто Sonoff Basic с 4 совместимыми устройствами

Ключевые преимущества / различия по сравнению с двойным / базовым:

  • Включение / выключение 4 устройств удаленно
  • Поддержка переключения между 3 рабочими режимами; режим блокировки / самоблокировки / толчкового режима, и оба поддерживают установку задержки 1-16 с в толчковом режиме
    • Работает как импульсный переключатель
  • Возможность создания 8 включенных таймеров пения / повтора / обратного отсчета для включения / выключения в момент указанное время автоматически

Хотите узнать больше о Sonoff 4CH Pro R2? Перейдите на страницу продукта здесь!


9.Sonoff S26: Умная розетка WiFi

Вы когда-нибудь хотели, чтобы вам не приходилось вручную подключать электрические приборы к электросети? Или надеетесь, что ваш телефон не перезаряжается? Умная розетка S26 WiFi - это решение, которое вы ищете.

Как это работает?

Он работает аналогично другим переключателям Sunoff, используя дистанционное управление, голосовое управление и интеллектуальный таймер, которые помогают достичь максимального удобства и экономии энергии.

Все, что вам нужно, это выполнить следующие шаги, и все готово:

Некоторые из возможных приложений S26:

  • Автоматическое включение кофеварки каждое утро; когда вы встаете, ваш кофе готов
  • Автоматическое включение водонагревателя по дороге домой
  • Защитите свой телефон от перезарядки

Хотите узнать больше о Sonoff S26? Перейдите на страницу продукта здесь !

Руководство по переключателю Sunoff: начало работы

Я буду использовать sonoff basic в качестве иллюстрации того, как это работает:

Обычный канал:

Что происходит, когда применяется переключатель Sonoff WiFi:

Сначала разрывается соединение, и вы помещаете переключатель sonoff посередине:

Использование коммутатора Sonoff Wifi:

Для использования коммутатора Sonoff Wifi требуется всего два шага:

  1. Подключение Sonoff к электроприбору
  2. Установка приложения eWeLink для сопряжения со смартфоном

Подключиться к Sonoff довольно просто:

  • Слева:
    • Подключите активный и нейтральный провода в соответствии с распиновкой
  • Справа:
    • Активный и нейтральный провода выходят

Установка eWeLink:

Приложение eWeLink:

Установите приложение по следующим ссылкам:

  1. Откройте приложение и создайте учетную запись
  2. Включите устройство Sonoff и подключите желаемое устройство
  3. Нажмите и удерживайте кнопку Sonoff в течение 5 секунд, пока зеленый светодиод не начнет мигать
  4. Нажмите следующую кнопку в приложении
  5. Войти ваши сетевые учетные данные и выберите имя для вашего устройства
  6. Добавьте его на свою панель инструментов

Обновите панель управления и та-да!

Сводка

Продукция Sonoff, как никакая другая, обеспечивает удобство, доступность и беспроводную связь. Поддержка приложений и совместимость с широко известными голосовыми помощниками значительно опережают конкурентов. Широкий ассортимент продукции гарантирует, что найдется тот, который соответствует вашим потребностям.

Итак, вот сравнительная таблица, чтобы обобщить все:

9022 904 214GHz
Название продукта Характеристики Входное напряжение Макс. Ток Макс.мощность Частота
Basicr2 1-канальный переключатель беспроводной сети 90 ~ 250 В переменного тока
Basicr3 1-канальный беспроводной коммутатор, режим DIY 90 ~ 250VAC 10A 2200W 2,4GHz
RFR2 1 Channel 433 RF4 9022 902 10A 2200 Вт 2,4 ГГц, 433 МГц RF
RFR3 1 канал 433 RF беспроводной коммутатор, режим DIY 90 ~ 250 В переменного тока 10A 2200 Вт 2,4 ГГц 2-ходовое управление, малое, режим DIY 100 ~ 240 В переменного тока 10A 2200 Вт 2.4 ГГц
Двойной Пульт ДУ 2 устройства
90 ~ 250 В переменного тока 15A 3500 Вт 2,4 ГГц
Powr2 Монитор в реальном времени 904 В переменного тока Потребляемая мощность 9022 904 9022 904 3500 Вт 2,4 ГГц
iFan03 Для потолочного вентилятора и управления освещением 100 ~ 240 В перем. Возможность измерения температуры и влажности
Работа с датчиком температуры DS18B20 или Si7021
90 ~ 250 В переменного тока 15A 3500 Вт 2.4GHz
4CH Pro R2 4 Gang WiFi & RF / 3 Рабочая модель 90 ~ 250VAC / 5 ~ 24VDC 10A / Gang 2200W / Gang 2,4 ГГц, 433MHz RF
Wi-Fi Smart Plug 90 ~ 250 В переменного тока 10A 2200 Вт 2,4 ГГц

Начни строить свой умный дом прямо сейчас! Все вышеперечисленные продукты Sonoff уже доступны для заказа!

Следите за нами и ставьте лайки:

Метки: eWelink, sonoff, sonoff 4ch pro r2, sonoff basic, sonoff basicr2, sonoff basicr3, sonoff dual, sonoff guide, sonoff ifan03, sonoff mini, sonoff pow r2, sonoff rfr2, sonoff rfr3, sonoff s26, sonoff smart wifi switch, переключатель sonoff, sonoff th26, sonoff wifi, sonoff wifi switch

Продолжить чтение

Умный дом своими руками: почему я использую умные выключатели вместо умных фонарей

Умный дом своими руками

Эта история является частью продолжающейся серии статей об умных домах своими руками. Обязательно ознакомьтесь с последними выпусками, чтобы следить за процессом ремонта от начала до конца.

Умные лампочки могут быть моей любимой категорией подключенных продуктов, но поскольку я создаю DIY умный дом , мне пришлось решить, подходят ли они для автоматизации освещения моей кухни и гостиной. В качестве альтернативы я мог бы использовать умные переключатели.

И лучших интеллектуальных лампочек , и лучших интеллектуальных выключателя предлагают ряд преимуществ всем, кто хочет повысить IQ своего дома.С помощью приложения для смартфона или голосового помощника, такого как Alexa , вы можете контролировать, какие огни включены в любой момент времени, а также регулировать яркость и даже температуру. Вы также можете включить эти варианты освещения в свой умный дом.

Но у использования одного метода перед другим есть свои плюсы и минусы, некоторые из которых мне пришлось взвесить, прежде чем предпринять следующие шаги по налаживанию дома моих родителей. Мы уже пропустили умных кухонных приборов и , привязанных к Alexa, а не на Google Assistant , так что пора покупать реальные продукты.

Вот случай для умных фонарей: если форма лампочки совместима с вашими существующими розетками, настройка не составит труда. Вы можете установить его, как любую лампочку, подключить к домашней сети и вуаля - у вас есть умное освещение. Некоторые бренды, такие как Philip Hue lights , предлагают специальный мост, который минимизирует нагрузку на ваш интернет, поддерживает десятки различных лампочек и сохраняет их работоспособность, если ваш Wi-Fi выходит из строя.

Некоторые источники света также позволяют регулировать температуру от теплого желтого до холодного белого, а цветные лампы полностью преобразуют атмосферу любого помещения.Эти функции часто имеют более высокую стоимость: Philips Hue взимает 50 долларов, а Lifx - 45 долларов за цветные лампы A19 - те, которые имеют знакомую форму лампочки. Хотя есть и более доступные альтернативы - Wyze только что анонсировал цветную версию E26 Wyze Bulb , которая стоит 34,99 доллара за упаковку из четырех штук или менее 9 долларов за штуку - мне нужны самые лучшие продукты для 15-дюймовых прожекторов и прожекторов. в нашем умном доме.

Альтернативой является использование интеллектуальных выключателей света, которые не так просто установить, но они могут сэкономить деньги, если у вас много розеток.Умные переключатели стоят от 40 до 60 долларов в зависимости от бренда и функций и могут использоваться с несколькими базовыми светодиодными лампами, которые стоят около 1 доллара за штуку или меньше в больших количествах. Другими словами, один интеллектуальный выключатель может быть более рентабельным, чем набор высококачественных интеллектуальных лампочек.

Электромонтажные работы могут быть опасными, поэтому проконсультируйтесь с электриком, если вы не знакомы с домашней электропроводкой. Тем не менее, мы уверены, что сможем установить некоторые умные переключатели. В конце концов, это проект, сделанный своими руками. И, несмотря на мою любовь к умному освещению, я думаю, что мы пойдем по этому пути.

Как это? Во-первых, наши светильники нужно организовать по группам. Мы работаем с прожекторами для кухни, прожекторами в гостиной и точечными светильниками в подъездах. А если мы будем использовать умные лампочки, нам придется настраивать каждую из этих лампочек индивидуально, что облегчит головную боль, связанную с обновлениями программного обеспечения или сбоями. Приложение «Умные лампочки» и платформы «Умный помощник» позволяют группировать лампы по своему усмотрению, но это не предотвратит отдельные проблемы.

Во-вторых, интеллектуальные переключатели обеспечивают ручное управление, которого нет у интеллектуальных лампочек, если вы не приобретете отдельный пульт дистанционного управления интеллектуальным освещением.Проблема с интеллектуальным пространством заключается в том, что когда к вам приходят гости, они могут запутаться, настраивая наши устройства. Бывают случаи, когда я или члены моей семьи не хотят использовать свой голос или смартфоны, чтобы включить свет или увеличить его яркость. Не говоря уже о тех случаях, когда мы теряли пульт. С интеллектуальным переключателем мы могли бы использовать настенный переключатель, как и стандартный переключатель. В то время как с умным освещением вам всегда нужно оставлять переключатель компаньона включенным.

(Изображение предоставлено GE Lighting)

Tom’s Guide протестировала ряд отличных интеллектуальных переключателей. Из них мы собираемся использовать для обновления версии Cync (ранее C by GE). Диммер с датчиком движения C-Start Smart Switch - наш лучший выбор, но компания предлагает впечатляющий ассортимент интеллектуальных переключателей практически для всех видов электропроводки, включая 3-проводный переключатель для домов без нейтральных проводов.

Обязательно ознакомьтесь с моими руководствами по лучшим устройствам для умного дома (и лучшим дешевым устройствам для умного дома), чтобы получить больше рекомендаций по гаджетам.Настройтесь на следующей неделе, чтобы увидеть еще одну установку для умного дома своими руками, и, как всегда, напишите мне по адресу [email protected] или оставьте комментарий ниже со всем, что вы хотели бы видеть в связанном пространстве.

Лучший на сегодняшний день интеллектуальный коммутатор GE Lighting C-Start предлагает

Building Smart Home With 5 $ Switch

Умный дом и Интернет вещей - быстрорастущие отрасли ИТ. Но превратить свой дом в место, заполненное электроникой, может довольно быстро стать довольно дорогим. Большинство умных выключателей стоят около 60 долларов за одну лампу.Учитывая количество светильников в доме, сумма денег, которую вам придется вложить, становится очень высокой. Добавьте к этому тот факт, что, когда вы решите купить одну марку переключателей, вам также нужно будет искать другие устройства, совместимые с теми, которые у вас есть, и вы получите серьезную головную боль, которая отвлекает многих людей от технологий умного дома.

Но не волнуйтесь! Есть решение для дешевого, открытого и безопасного умного дома. Вам просто нужно запачкать руки и немного написать код. Если вас это не пугает, позвольте мне объяснить, как нам удалось управлять светом голосом всего за 5 долларов за переключатель!

Идея

Шаг лифта такой: в световой короб мы будем помещать дешевые умные переключатели с собственной прошивкой.Они могут включать и выключать свет, и ими можно управлять через Wi-Fi. Также будет обычный выключатель света, который соединит 2 контакта на устройстве, которые будут включать или выключать его (как на изображении выше). Это устройство взаимодействует с вашим локальным сервером (в нашем случае raspberry pi), которым можно управлять из любого места. Результат: вы получаете переключатели, которые выглядят и действуют как обычные, но вы также можете управлять ими через веб-сайт или HomeKit от Apple. Для этого предстоит многое сделать, но результат того стоит.Заинтересованы? Тогда давай просто начнем!

Аппараты

Главными героями нашей установки являются коммутаторы Sonoff Basic ( https://www.itead.cc/sonoff-wifi-wireless-switch.html ). Они продаются по цене 5 долларов на AliExpress, без стоимости доставки для небольших покупок. Однако из коробки они не идеальны. Они подключаются к китайским серверам через Интернет, и вы можете управлять ими только с этого удаленного сервера. В зависимости от вашего местоположения это может занять некоторое время, и вы можете не захотеть, чтобы цифровой след ваших переключателей выходил за пределы вашего дома.К счастью, мы можем прошить их нашей собственной прошивкой для локального подключения к нашему локальному концентратору через Wi-Fi.

ВАЖНО - Мы поместим выключатели в коробки выключателей света. Если у вас нет места для них, это решение не сработает. Стандартные европейские слишком малы, поэтому обязательно установите расширенные в своем доме. Если это не вариант, вы можете использовать Shelly 1 (https://shelly.cloud/shelly1-open-source/). Он очень маленький, но в два раза дороже. Он поддерживает MQTT прямо из коробки, поэтому вам не нужно его прошивать.

Хаб, который мы будем использовать, является самым универсальным - Home Assistant. Он создан сообществом любителей DIY и имеет множество функций. Для этого вам нужно знать немного о кодировании, но только основы. Мы запустим его на Raspberry Pi 3.

.

Итак, первый шаг - покупка необходимых устройств:

  • Не менее 5 перемычек «папа-мама» для микроконтроллеров

  • Несколько перемычек для микроконтроллеров

  • Коробки выключателей с дополнительным пространством

  • Обычные выключатели света, пропускающие ток только при нажатии на них, например, дверные звонки

Установка Sonoff

Сначала загрузите программное обеспечение, которое мы будем использовать:

Теперь вам нужно правильно подключить Sonoff к компьютеру, чтобы прошить его кастомной прошивкой.Это самая неприятная часть, так как подключить контакты может быть непросто. Сначала установите перемычки «папа-мама» на 4 контакта адаптера TTL: 3v3, Rx, Tx и GND. Затем вставьте вилочные концы этих проводов в отверстия в Sonoff, как показано на изображении ниже. Первое квадратное отверстие, ближайшее к кнопке, необходимо подключить к источнику питания с напряжением 3 вольта (5 вольт могут вывести плату из строя!). Следующие отверстия должны быть подключены для приема, передачи и заземления. Пока оставьте GPIO 14 в покое, мы воспользуемся им позже.

ВНИМАНИЕ: Новые версии базовых плат Sonoff не имеют GPIO14. Вместо этого вы можете использовать вывод, помеченный как IO2, который можно запрограммировать как GPIO2. Остальные 4 контакта остаются такими же, как на старом.

Мой совет, чтобы контакты оставались соединенными, - это надежно отвести провода в сторону. Кроме того, вам обязательно нужно подключить адаптер к удлинителю USB, а затем удлинитель к компьютеру, чтобы контакты оставались неподвижными при их подключении.

Чтобы прошить устройство, нажмите и удерживайте черную кнопку, подключите USB-удлинитель к компьютеру и отпустите кнопку.Откройте папку с ESPEasy и запустите FlashESP8266.exe. Выберите COM-порт Sonoff и под прошивкой выберите ранее загруженный файл sonoff.bin. Щелкните вспышкой и молитесь, чтобы это сработало. Если этого не произошло, попробуйте следующее:

  • Если он не работает, скорее всего, из-за отсоединения контактов. Держите их прижатыми к одной стороне и попробуйте еще раз.

  • Убедитесь, что штифты в правильном порядке.

  • Некоторые версии Tasmota работают с некоторыми версиями ESPEasy.Самый новый из них работал у меня.

После прошивки осторожно не прикасаться к устройству! Если он успешно прошился, это означает, что контакты правильно выровнены. Теперь отключите и снова подключите USB-удлинитель (на этот раз без кнопки). Зеленый светодиод на Sonoff должен начать мигать. Теперь откройте программу Termite, которую мы скачали ранее. Это терминал, который мы можем использовать для передачи команд Sonoff. В настройках Termite установите порт на порт устройства (такой же, как на предыдущем шаге) и измените скорость передачи данных на 115200.Через несколько секунд вы должны увидеть зеленый текст, означающий, что вы можете получить доступ к своему Sonoff через этот терминал. Если вы его не видите, не волнуйтесь - иногда текст выводится только после ввода команды. Здесь нужно сделать две основные вещи - сообщить устройству, к какой сети Wi-Fi оно должно подключиться, и какой пароль. Вы можете сделать это одним движением! Просто введите «Backlog SSID1 my_wifi_name; Пароль1 my_wifi_password; «. Через некоторое время вы увидите, что ваш Sonoff подключен к вашей сети вместе со своим IP-адресом! Проще говоря, IP-адрес - это 4 числа, которые позволяют другим устройствам находить ваш Sonoff в вашей локальной сети.Вы можете ввести его в браузер, и он покажет панель управления этим устройством. Отличная работа! Вы на полпути!

Пока мы занимаемся этим, мы можем изменить некоторые вещи с помощью консоли. Вы хотите, чтобы IP-адреса ваших интеллектуальных устройств оставались постоянными, чтобы другие устройства всегда могли их найти. Лучший способ добиться этого - ввести следующее:

 ipadress1 192.168.1.50 (измените IP-адрес, который вы хотите, чтобы ваш Sonoff имел)

ipadress2 192.168.1.1 (IP-адрес вашего маршрутизатора, в большинстве случаев это именно он)

ipadress3 255.255.255.0 (маска вашей сети, эта должна быть в порядке)

перезапуск 1 (перезапуск для применения изменений)

Через некоторое время вы сможете получить доступ к Sonoff по вновь назначенному IP-адресу. Это означает, что мы можем установить устройства внутри распределительной коробки. Сначала подключим небольшие перемычки «папа-папа» к GND и GPIO 14 (как показано на предыдущей фотографии). После их подключения Sonoff изменит свое состояние на включено или выключено. Мой совет - заклеить все устройство изолентой, чтобы все оставалось на месте.Вы также можете закрыть светодиод, чтобы в переключателе не загорелся зеленый свет.

Не забывайте отключать ток в доме, пока теребите провода! Поместите устройство в световой короб, подключите электрические провода, как описано на коробке Sonoff, и снова включите питание. Через минуту вы сможете получить доступ к устройству на своем компьютере, введя его IP-адрес в браузере. Нажмите кнопку «переключатель», чтобы полюбоваться, как меняется свет в вашей комнате, пока вы сидите на диване!

Пока мы смотрим на эту панель, пойдем в Configuration> Configure Module.Установите GPIO14 на «09 Switch2». Затем перейдите на главную страницу и выберите Консоль. Здесь вы можете вводить те же команды, что и в Termite, но удаленно! А пока напишите «switchmode1 3» и нажмите Enter. Эти два изменения сделают так, что когда мы подключим два провода, идущие к GND и GPIO 14, переключатель изменит свое состояние. Вы можете проверить это сами. Не волнуйтесь - это всего 3 вольта, поэтому вас не ударит током.

Последнее, что нужно сделать, это закрыть коробку переключателем.Подключите вышеупомянутые провода к противоположным сторонам переключателя и установите его. Теперь у вас есть рабочий светильник, которым вы можете управлять как вручную, так и с помощью компьютера. Поздравляю! 🎉🎊

Домашний помощник

Теперь цель состоит в том, чтобы управлять несколькими коммутаторами из одного места, доступного как для компьютера, так и для смартфона. Этим местом будет Home Assistant - удивительная платформа для умного дома с открытым исходным кодом, обладающая множеством возможностей и поддержкой сообщества.

Чтобы установить Home Assistant на Raspberry Pi, следуйте официальному руководству: https: // www.home-assistant.io/hassio/installation/ . Это очень просто, просто прошейте с помощью Etcher. Etcher - это программа для прошивки Micro SD карт с операционными системами, в нашем случае - Home Assistant. Через полчаса подключите его к маршрутизатору с помощью сетевого кабеля, и вы сможете получить к нему доступ, набрав http: //hassio.local: 8123 в своем браузере.

Мы хотим, чтобы у Hassio всегда был один и тот же IP-адрес, поэтому нам нужно изменить его в настройках роутера. Каждый маршрутизатор делает это по-своему, но обычно вы можете узнать об этом, набрав «<моя компания-маршрутизатор> статический IP-адрес» в Google.Запомните этот IP, мы будем использовать его позже.

Теперь откройте свою страницу Hassio в браузере. В меню выберите Hass.io, затем Магазин надстроек и в списке нажмите на брокера Mosquitto. Установите его, и когда это будет сделано, не забудьте указать имя пользователя и пароль в конфигурации. Это позволит вашим Sonoff подключиться к домашнему помощнику.

Второе (и очень важное) дополнение, которое необходимо установить - это конфигуратор. С его помощью мы сможем получить доступ к файлам конфигурации через веб-сайт.Не забудьте также дать ему имя пользователя и пароль. После завершения установки нажмите «Открыть веб-интерфейс».

Вы должны увидеть файл configuration.yaml. Это корень всех ваших настроек. Вот код, который у меня есть, вы можете просто скопировать его и вставить в конец файла:

 # Разрешает доступ к конфигуратору из меню

panel_iframe:

configurator:

title: Configurator

icon: mdi: wrench

url: http: // hassio.local: 3218

# Настройка брокера mosquitto a.k.a. Mqtt. Задайте здесь свое имя пользователя и пароль.

mqtt:

broker: core-mosquitto

username: my-username

password: my-password

# Примеры того, как вы определяете свои sonoffs. В первом из них light-l1 - это mqtt-имя для моего сына, измените его на все, что вам нравится.

переключатель:

- платформа: mqtt

имя: «Главный свет в гостиной 1»

command_topic: «cmnd / light-l1 / power»

state_topic: «stat / light-l1 / POWER»

qos : 1

payload_on: "ON"

payload_off: "OFF"

- platform: mqtt

name: "Главный свет в гостиной 2"

command_topic: "cmnd / light-l2 / power"

state_topic: "stat / light-l2 / POWER"

qos: 1

payload_on: "ON"

payload_off: "OFF"

# Одна строка для включения автоматизации HomeKit!

домашний комплект:

Соединение двух

Мы почти закончили, обещаю! Убедитесь, что ваш коммутатор определен с его уникальным именем MQTT в конфигурации.yaml файл. Перейдите на страницу настройки Sonoff, введя его IP-адрес в свой браузер и перейдите к конфигурации MQTT. В поле хоста введите IP-адрес вашего Raspberry Pi. Затем введите пользователя и пароль, которые вы определили ранее в файле configuration.yaml. Измените тему на MQTT ID вашего источника света, в моем случае это будет «light-l1». Сохраните, перейдите в Home Assistant, и вы сможете управлять светом оттуда!

Последние штрихи

В качестве вишенки наверху мы можем добавить поддержку HomeKit.Поскольку Apple изменила свою платформу на программную аутентификацию, это так же просто, как поместить строку «homekit:» где-нибудь в файле configuration.yaml (если вы скопировали мой код, она будет в конце). Перезагрузите Hassio, затем откройте приложение «Домой» на своем iPhone. Нажмите «Добавить аксессуар», затем выберите «Нет кода или не можете сканировать?» и выберите Home Assistant Bridge. Подтвердите, что вы добавляете несертифицированный аксессуар, нажав Все равно добавить. Введите ПИН-код и пройдите дальше. После завершения процесса вы увидите свои переключатели в Homekit, и вы даже сможете управлять ими с помощью Siri!

Заключение

Создание умного дома может быть довольно дорогостоящим.Но с правильными инструментами и немного терпения вы можете сделать это намного дешевле. С помощью этого решения мы соединили 10 светильников и 6 жалюзи общей стоимостью около 190 $. С готовой рыночной продукцией это будет стоить как минимум 960 $!

Если вы хотите развить умный дом своими руками, мы настоятельно рекомендуем канал DrZzs на YouTube. Если у вас возникли проблемы, смело задавайте вопросы в комментариях, мы постараемся их решить. Также имейте в виду, что у этого решения большое сообщество.Надеюсь, эта статья вдохновила вас попробовать это самостоятельно!


Фото Луи Рида на Unsplash

Сделай сам Переключатель света с помощью Sonoff Basic - ESPHome

Примечание

Это решение, сделанное своими руками, и вам потребуются некоторые знания в области электропроводки и достаточно возможность безопасно выполнять эту работу.

Автор и команда ESPHome не несут ответственности за какие-либо действия, травмы или последствия следуя этому руководству.

В некоторых странах вам может потребоваться определенная квалификация, прежде чем вы сможете выполнять такую ​​работу в жилая недвижимость.

Фон

Перевод всего дома на интеллектуальное освещение может оказаться очень дорогостоящим, например, если у вас есть светильник с 5 лампами в нем - это 5 дорогих умных лампочек на одну комнату! Умные лампочки явно имеют большие преимущества, диммирование, цветовую температуру или даже полное изменение цвета. Какие если все, что вам нужно, - это рентабельный способ их включения и выключения?

Идеальным решением будет замена выключателя света на тот, которым можно управлять из дома. помощник, сохраняя при этом простоту использования стандартного света, который также продолжал бы работать, если бы сеть вышла из строя, или Home Assistant дал сбой и т. д.

Оказывается, Sonoff делает именно этот продукт, он называется T1-UK (доступны другие страны), однако вскоре вы обнаружили, что их сенсорный аспект может «не казаться правильным» и, конечно, не может одобрение других членов вашей семьи. Однако, если вам нравится это решение, ознакомьтесь с Поваренная книга для T1 / T2 / T3

Другой вариант, который следует рассмотреть, - это стандартный «2-позиционный» выключатель света (например, у вас может быть наверху / внизу в вашем доме), но с помощью реле для второго переключателя.Для многих это будет недостаток в том, что если вы дистанционно изменили статус освещения, переключатель будет «перевернут».

Решение

Используйте выключатель света «втягивающего» типа. Это тот, который подпружинен и поэтому всегда возвращается к Положение «выключено». По сути, это кнопка, похожая на выключатель света. В сочетании с Sonoff Basic предлагает идеальное решение примерно за 5 фунтов стерлингов. Это намного дешевле, чем покупать лоты дорогих умных лампочек, но, конечно, вы получаете только управление включением / выключением.

Вам придется преодолеть несколько потенциальных препятствий:

  1. Во-первых, вам нужно иметь нейтраль в месте расположения Sonoff. Во многих домах не будет это стандартно на выключателе света.

  2. Вам необходимо достаточно места для размещения Sonoff Basic в выбранном вами месте.

Если вам повезет, в большинстве мест будут стены из гипсокартона, и вы сможете просто бросить нейтральный соедините внутреннюю часть стены с выключателем света (где вы найдете Sonoff).

Кроме того, если у вас стены из гипсокартона, большинство коробок для выключателей света - это пластиковые коробки с сухой облицовкой. Это может пригодиться, потому что, если вы вытащите печатную плату из пластикового корпуса, она действительно хорошо поместится в задней части корпуса.

Предупреждение

Если вы планируете вынуть печатную плату из пластикового корпуса, необходимо убедиться, что она должным образом изолирована, а задняя сторона коробка достаточно глубока, чтобы удерживать печатную плату, а также переключатель. Вы также должны изолировать печатную плату, например, уронив ее в прочном термоусадочном рукаве с клеевым покрытием.

Через печатную плату проходит электричество, если вы сомневаетесь в своих возможностях, не пытайтесь это сделать. это.

Если у вас есть выключатель света в кирпичной стене, можно разместить Sonoff Basic над источником света в потолочном пространстве, и используйте кабель, идущий от источника света к переключателю, в качестве кабеля низкого напряжения для подключения Sonoff GPIO.

Предупреждение

Если вы собираетесь повторно использовать существующую проводку для подключения к GPIO, вы должны убедиться, что она подключена напрямую к коммутатору. и не имеет сетевого напряжения от другой цепи.

Реализация

Итак, установив подводные камни, которые вам необходимо преодолеть, давайте приступим к выполнению этой работы.

Пожалуйста, убедитесь, что вы прочитали о Sonoff Basic и о том, как прошивать его с помощью ESPHome. Поскольку здесь это не рассматривается, также убедитесь, что вы разбираетесь в паяльнике и можете найти нужную информацию. о расположении контактов GPIO на Sonoff Basic, если вам нужно.

Если у вас есть устройства Sonoff Basic V1, GPIO14 уже представлен на заголовке контакта на печатной плате рядом с контактами программирования.На печатных платах V2 и V3 есть паяльная площадка под печатной платой, которая позволит вам добраться до этого GPIO.

У вас есть 2 варианта выбора, какой GPIO использовать. GPIO0 или GPIO14. GPIO0 используется кнопочным переключателем на печатной платы, поэтому вам нужно будет найти правильный контакт на переключателе и припаять к нему провод, если вы собираетесь его использовать. какой бы ни тот, который вы выберете, вам также нужно будет использовать заземление или контакт 0V для другой стороны переключателя. После того, как вы припаяли свои провода на место, удобный совет состоит в том, чтобы нанести каплю клея на провод, немного в стороне от паяного соединения, чтобы немного ослабить натяжение к суставу.

Теперь у вас есть пара проводов от GPIO и 0 В к втягивающему переключателю, давайте посмотрим на код.

 esphome:
  имя: my_ls
  платформа: ESP8266
  доска: esp01_1m

вай-фай:
  ssid:! секретный wifi_ssid
  пароль:! секрет wifi_password

регистратор:

api:

ota:

binary_sensor:
  - платформа: gpio
    штырь:
      номер: GPIO14
      режим: INPUT_PULLUP
      инвертированный: True
    id: button_1
    on_press:
      тогда:
        - light.toggle: light_1

  - платформа: статус
    name: "Мой статус LS"

выход:
  - платформа: gpio
    контакт: GPIO12
    id: relay_1

свет:
  - платформа: бинарная
    имя: «Мой свет»
    id: light_1
    выход: relay_1

status_led:
  штырь:
    номер: GPIO13
    перевернутый: да


В приведенном выше блоке кода содержится секретов.yaml , чтобы у вас было только одно место для изменения WiFi детали для всех ваших устройств.

Хотя он не виден изо дня в день, есть также индикатор состояния, настроенный так, чтобы его можно было использовать при настройке вверх / отладка. Также настроенный двоичный датчик для выдачи статуса в случае, если вы хотите выполнить действие / предупреждение. если выключатель света отключился по какой-либо причине.

Примечание

Если вы хотите использовать тросовый выключатель (например, в ванной), который работает как стандартный выключатель и изменяет состояние при каждом нажатии (в отличие от втягивающего переключателя, который вы нажимаете и отпускаете), тогда вы можете изменить одна строка от on_press: до on_state: , которая будет запускать переключение света каждый раз, когда состояние переключатель изменений.

Если вы это сделаете, важно, чтобы вы не использовали GPIO0, иначе, если устройство перезагрузится и произойдет переключение в закрытом состоянии Sonoff загрузится во флэш-режиме и не будет работать.

electric - Использование коммутатора Sonoff Wi-Fi и существующего настенного коммутатора для управления освещением

Во-первых, все в Sonoff воняет дешевым сыром, так что готов поспорить, что он не внесен в список UL. RoHS и CE - ничто, а списки UL / CSA часто подделываются этими оффшорными производителями.

Электрооборудование - это серьезное дело , и все это уже очень дешево - например, 20 долларов за правильный интеллектуальный выключатель. Единственная причина, по которой цена кажется высокой, заключается в том, что вы нашли эту дешевую или по-разному, причем очень плохую. Какая разница? всегда будет более дешевым мусором. Ваше время тоже ценно.

В юрисдикциях NEC вы не можете устанавливать устройства, не одобренные вашим местным инспектором, который не имеет собственной испытательной лаборатории, а просто получает список одобренных устройств от UL или аналогичной организации.NEC 110.

Нельзя монтировать вне распределительной коробки

Электрическое устройство не может быть установлено вне распределительной коробки, как вы планируете, если только в маркировке или инструкциях не указано, что нужно установить его таким образом - маркировка и инструкции являются частью списка UL, список зависит от его правильной установки и его установка, противоречащая этим инструкциям, является незаконной (NEC 110.3).

Параллельные переключатели в вашем плане полу-ОК

Тот факт, что Sonoff имеет нейтраль, просто связан с тем фактом, что это устройство с питанием, и для его собственного питания требуется нейтраль.Я не могу догадаться, переключает ли он нейтраль: возможно, удастся обойти его нейтральный выход и обслуживать нейтраль с другой стороны - это (опять же) зависит от одобренной UL маркировки и инструкций на устройстве.

Если это так, то если и интеллектуальный выключатель, и простой выключатель питают свет, это должно быть нормально. Ключевое правило состоит в том, что в любом кабеле токи должны быть равны - компенсировать друг друга. Это необходимо для предотвращения нагрева вихревым током.

Дистанционные переключатели низкого напряжения еще лучше

Если метод доступа Дипеша Голани к внутреннему переключателю работает и (опять же) поддерживается одобренной UL маркировкой или инструкциями, это даже лучший способ, поскольку он не требует значительных токов.Если это питание низкого напряжения, вы избежите требования использовать методы проводки класса 1 и можете, например, запустить удаленные переключатели с проводом термостата.

Moeshouse wifi умный выключатель света diy модуль выключателя smart life / tuya app дистанционное управление работает с alexa google home 1/2 way распродажа

Способы доставки

Общее примерное время, необходимое для получения вашего заказа, показано ниже:

  • Вы оформили заказ
  • (Время обработки)
  • Отправляем Ваш заказ
  • (время доставки)
  • Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до пункта назначения.

Рекомендуемые способы доставки для вашей страны / региона указаны ниже:

Отправить по адресу: Корабль из

Этот склад не может быть доставлен к вам.

Способ (ы) доставки Срок доставки Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

.

Примерные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
