Замена тена на стиральная машина lg: Как заменить ТЭН в стиральной машине LG своими руками

Где находится ТЭН в стиральной машине LG

Одна из самых важных деталей в стиральной машинке – это нагреватель. Зная, где ТЭН находится, как выглядит и по какой схеме достается, можно регулярно «проверять» элемент, следить за его состоянием и заменить при неисправности. Предлагаем разобраться во всех нюансах на примере автоматов от LG.

Добираемся до детали

В отличие от некоторых сторонних стиральных брендов расположение ТЭНа в машинке LG очень удобно для ремонтника – искомая спираль располагается сзади. Нет необходимости разбирать полкорпуса, как в автоматах Samsung, достаточно снять заднюю стенку и присмотреться. Но спешить не стоит, так как без подготовки к процессу не обойтись.

При разборке стиральной машины необходимо соблюдать технику безопасности.

В первую очередь отключаем машинку от электричества. В целях безопасности рекомендуется неоднократно проверить, что корпус обесточен, иначе приступать к ремонту нельзя. Вторым шагом перекрываем воду, отсоединяем наливной и сливной шланги, а все провода и трубочки закрепляем в предусмотренных пазах на корпусе – чтобы длинные элементы не мешали демонтажу ТЭНа.

Следующим этапом станет обеспечение свободного доступа к машинке. Двигаем отдельно стоящий автомат от стенки, а встроенные модели перемещаем в центр комнаты. Не забываем, что агрегат тяжелый, и лучше заручиться поддержкой пары дополнительных рук.

Заканчивается подготовка расстиланием старых тряпок и снятием задней панели. На этом все. Правда, сразу разглядеть ТЭН среди запчастей стиральной машины LG удается не всем – деталь «прячется» в глубине корпуса. Помогут с поиском дальнейшие инструкции.

Как выглядит этот элемент?

Ошибка начинающих мастеров в том, что они начинают искать увиденную в рекламных баннерах зигзагообразную трубку ТЭНа. Нагревательный элемент на самом деле выглядит так, но найти его по данному описанию не получается. Дело в том, что спираль спрятана глубоко под баком и скрыта от любопытных глаз.

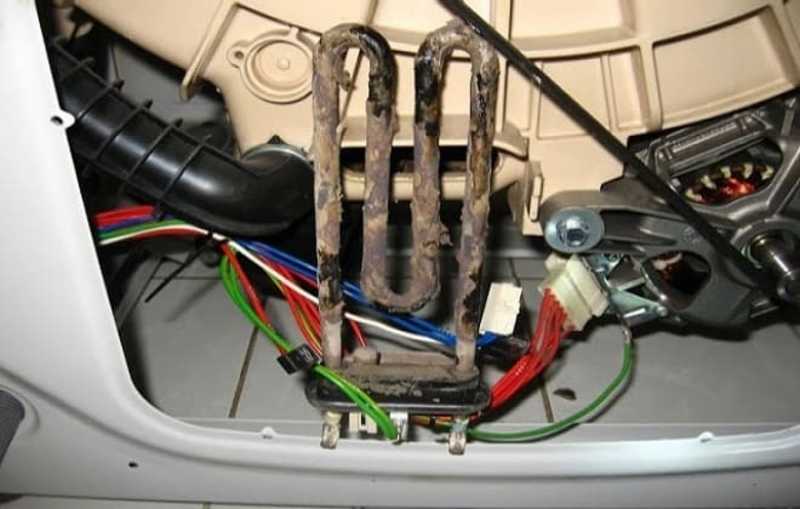

Стиральная машина LG не исключение. Сняв заднюю панель и обратив внимание на нижнюю часть задней стенки бака, можно увидеть только наружные контакты ТЭНа. Здесь же расположены и контакты термодатчика. Еще одна особенность нагревательного элемента – подведенная проводка, поэтому сложно перепутать элемент с другими деталями агрегата.

Рекомендуется сфотографировать ТЭН, чтобы зафиксировать расположение проводов и избежать ошибок при обратном подключении.

Но найти ТЭН – полдела. Не менее важно правильно достать элемент, чтобы не повредить его контакты, корпус и посадочное место. Если кратко, то последовательность действий следующая:

• освобождаем проводку, не забывая про маркировку;
• ослабляем центральную гайку;
• берем деталь за корпус и начинаем аккуратно раскачивать, снимая с крепежа;
• медленно достаем ТЭН, стараясь не касаться контактов.

В обращении с ТЭНом необходимо быть предельно осторожными. Как правило, контакты и поверхность очень уязвимы к механическим повреждениям, а новая деталь стоит недешево. Не забываем про подготовку к последующему монтажу и тщательно вычищаем посадочное место от накипи и грязи. Если все сделать правильно, то после замены нагревательный элемент будет служить долго и исправно.



• Поделитесь своим мнением — оставьте комментарий

практическое руководство, как поменять своими руками, причины и признаки поломки тэна 2Стиралки.ру

Дата: 06.11.2019

Вы обратили внимание что ваша стиральная машина перестала нагревать воду во время стирки? Это говорит о том, что произошла поломка тэна.

Можно вызвать мастера по ремонту, он произведет замену запчасти, а можно сделать эту работу своими руками, ведь это не так трудно как кажется сначала. Тем более это сэкономит несколько тысяч семейного бюджета.

Как проходит замена тэна в стиральной машине LG? Предлагаем ознакомиться с этой процедурой подробнее.

Ремонт: что понадобится

Крестовая и плоская отвертки, подходящего диаметра. Смазка, подойдет и WD-40. Тестер. Трещотка с торцевой головкой на 8.

Перед тем как вы решили приступить к замене спирали советуем проверить ее исправность, проблема может быть в поломке самой электро цепи. Как проверить тэн стиральной машины? Для этого достаточно стандартного тестера. Проверка проводится по трем основным параметрам

Разрыв спирали является наиболее частой причиной поломки. Деталь прозванивают присоединяя к клемам провода тестера. Если стрелка измерительного прибора резко отклоняется к 0 на режиме сопротивления, это означает что спираль перегорела.

Пробоина корпуса тэна. Достаточно опасная причина поломки для машин без заземления. Ток попадет непосредственно на корпус и можно получить ощутимый удар током. Проверка на пробой спирали проверяется после кратковременного нагрева элемента. Отклонения стрелки измерительной шкалы тестера говорить о наличии поломки.

Меняем тен

Рассмотрим процесс пошагово на примере машины с фронтальной загрузкой. Итак, как снять тен на стиральной машине lg:

• Для начала полностью сливается вода из барабана машины. На передней панели в нижней части либо посередине, либо с боку откройте крышку. Под ней вы обнаружите клапан. Откручивайте крышку до тех пор пока не вытащите заглушку полностью. Подстелите на пол ненужную тряпку либо поставьте емкость для воды. Не наклоняйте корпус машины, пытаясь, ускорить слив воды-грузы могут повредить корпус.

• Расположите машину так, что бы у вас был свободный доступ к задней панели. Раскручиваем болты, фиксирующие стенку.
• Тэн, прикрученный к низу барабана имеет три клемы. Датчики температуры, которыми оснащена машина часто реагируют на удары поломкой, это нужно учитывать и стараться как можно меньше стучать по машине.

• Снимаем клемы ноля и фазы, откручиваем гайку, с помощью которой фиксируется заземление, удаляем подсоединенные контакты
• Контргайка винта заземления откручивается немного, на длину резьбы. Этот прием поможет избежать заминания во время простукивания при извлечении нагревательной спирали.

• Корпус аккуратно продавливается краем отвертки, медленно открывая его, старайтесь во время вытаскивания не замять посадочные места тэна
• Перед ремонтом нужно приобрести новую деталь на замену. При покупке специалисты советуют брать с собой старую, это гарантирует правильность выбора.

• Перед тем, как поставить новую деталь тщательно очистите место установки. Для этой процедуры подойдут удобные для вас средства и способы. Качество очистки проверяется ярким лучом света от фонарика.
• Проверьте посадочные места и уплотнительные резинки на отсутствие нагара.

• Ослабив гайку заземления вставьте новую спираль. Обратите внимание что бы элемент четко встал в предназначенную для него нишу.
• Закрутив гайку подсоединяем обратно все провода к клемам.

Для проверки ремонта в барабан машины заливается немного холодной воды, включается нагрев на короткий промежуток времени.

После выключения нагрева вода теплая и нет подтеков? Значит все сделано правильно и можно закрывать заднюю панель машины, фиксируя ее болтами.

Причины поломки нагревательного элемента

Скачки напряжения в сети

Во время ухудшения погодных условий или поломок на линии электропередач могут возникать перепады напряжения. От увеличения вольтажа с 220 до 380в может перегореть автоматика и запчасти.

Низкое качество воды

Жесткая вода с высоким содержанием кальция создает налет на нагревательном элементе во время его работы. Такие отложения ухудшают коэффициент полезного действия элемента и провоцируют последующую поломку нагревательной спирали.

Признаки поломки нагревательного тэна

• Резкое ухудшение качества стирки. Выбор режима с большей температурой и добавка других средств для стирки не помогают

• Снижение потребления электроэнергии с одной стороны конечно приятный момент, но может означать поломку. Нагрев воды стиральной машиной забирает до 80 процентов потребления.
• Самопроизвольное отключение техники при нагреве воды, включение защитного датчика и появление сообщения об ошибке на дисплее. В этой ситуации техника отключается от сети, ей нельзя пользоваться до починки.



Как заменить элемент в стиральной машине

Этот элемент играет важную роль в поддержании работы вашей машины, так как он обеспечивает горячую воду во время стирки (если вода не нагревается, машина может непрерывно стирать и не завершить цикл).

Если элемент выходит из строя или полностью перестает работать, его необходимо заменить.

Во-первых, просто чтобы убедиться, что вы на правильном пути, вот предупреждающие признаки того, что ваш элемент перегорел и его необходимо заменить:

• Если у вас перегорает предохранитель или блок питания
• Если машина работает, но вода не нагревается
• Если цикл стирки не заканчивается

Если вам нужно заменить элемент, но вы не знаете, с чего начать, не нужно паниковать. Мы расскажем вам, как успешно заменить элемент, не повредив стиральную машину.

В этом видео мы используем модель Bosch WFL2260, нагреватель которой установлен спереди барабана. Большинство машин имеют элементы, устанавливаемые сзади, если ваша машина устанавливается спереди, процесс должен быть очень похож на вашу марку и модель стиральной машины с фронтальной загрузкой.

В этом видео показан пример снятия или замены детали на типичном станке, некоторые модели могут отличаться, но процедура должна быть схожей.

Что вам понадобится:

• Нагревательный элемент
• Гаечный ключ (или головка)
• Отвертка с головкой Torx

Шаг 1 – Рекомендации по безопасности

Безопасность прежде всего! Прежде чем приступать к ремонту, убедитесь, что вы отключили прибор от сети.

Шаг 2. Извлеките ящик дозатора мыла и панель управления

.

Нам нужно снять переднюю часть машины… первый аспект этого — снять верхнюю панель. Для этого удалите винты, удерживающие его на месте, с помощью отвертки.

После того, как верхняя панель снята, вы можете вынуть ящик дозатора мыла, а затем снять лицевую панель панели управления (опять же, она удерживается на месте винтами, которые необходимо удалить).

Держите винт за ящиком отдельно, потому что он из нержавеющей стали, чтобы он не ржавел.

Шаг 3 — Поднимите дверцу прибора

Ненадолго поместите лицевую панель и панель управления на верхнюю часть машины, а затем отсоедините планку отбойной пластины в нижней части машины (поместив сливной шланг на одну сторону).

Уплотнитель двери удерживается на месте фиксирующим зажимом, который вам нужно будет удалить вокруг уплотнения. После снятия вставьте уплотнитель дверцы в машину.

Необходимо открутить еще четыре винта (в том числе два на блокировке дверцы). После того, как они будут выкручены, вы сможете аккуратно приподнять переднюю часть машины (включая дверцу) от машины.

Шаг 4 — Удалите старый элемент

Пока все хорошо… Теперь вы сможете увидеть элемент, расположенный в нижней части барабана. Пришло время для eSpares Top Tip — прежде чем двигаться дальше, сделайте быстрое фото, показывающее, какие провода куда идут (это поможет вам позже).

Давайте вытащим этот старый элемент прямо сейчас! Начните с отсоединения проводов — коричневый провод на этой машине подключен к термистору.

С помощью гаечного ключа или торцевой головки просто отверните гайку, прикрепленную к удерживающей скобе элемента (но не отворачивайте ее до конца).

Слегка постучите по нему и протолкните фиксирующую защелку, чтобы освободить уплотнение элемента — теперь вы сможете извлечь элемент.

Шаг 5 — Установите новый элемент

Пришло время дать вашему новому элементу дом… прежде чем мы это сделаем, вам нужно аккуратно вытащить термостат из старого элемента, а затем вставить его в новый элемент, убедившись, что он входит в зажим внутри барабана, чтобы он не зацепился за термостат.

барабан.

Как насчет еще одного eSpares Top Tip — на этом этапе просто нанесите немного волшебной жидкости вокруг уплотнения (поскольку оно новое, для начала может быть немного сложно попасть внутрь)

Теперь вы можете вставить новый элемент, убедившись, что он прочно стоит на месте, хорошенько надавив на него.

Шаг 6 — Соединение проводов

Как только элемент вставлен, просто затяните гайку, чтобы прижать уплотнение к корпусу. Затем снова соедините провода (используя удобную фотографию, которую вы сделали ранее, в качестве руководства).

Все, что вам нужно сделать сейчас, это собрать все обратно, чтобы оно снова выглядело как ваша стиральная машина!

Поздравляем! Теперь вы успешно заменили элемент стиральной машины!

Теперь вы можете снова стирать одежду без необходимости ходить в прачечную самообслуживания.

Ваша стиральная машина нуждается в нежном уходе и внимании?

Ваша стиральная машина, несомненно, усердно работает для вас, чтобы ваша одежда была красивой и чистой.

Если вы хотите, чтобы машина была немного бережной, то это отличная идея, чтобы защитить ее от накопления известкового налета и моющих средств, которые со временем могут появиться в вашей машине.

Представляем средство для удаления накипи и моющих средств eSpares, с помощью которого вы можете помочь защититься от этого, а также удалить неприятные запахи и накопившиеся бактерии.

*Не подходит для приборов с вертикальной загрузкой

Нужно найти правильный элемент для вашей стиральной машины?

Помимо того, что это один из самых простых ремонтов бытовой техники своими руками, самостоятельный ремонт элемента стиральной машины может сэкономить вам много денег по сравнению с заказом ремонта или покупкой новой стиральной машины.

Здесь, в eSpares, у нас есть широкий выбор сменных элементов стиральной машины, из которых вы можете выбрать, так что вскоре вы сможете отремонтировать ее самостоятельно.

Если вам нужна какая-либо другая помощь для вашей бытовой техники, вы можете найти больше видео от Мэта и команды eSpares, которые всегда готовы дать совет по ремонту бытовой техники в трудную минуту.

Что такое ТЭН в стиральной машине LG

Из-за ненадлежащего качества водопроводной воды, перебоев с электричеством и частой эксплуатации ТЭНы в машинах ELG приходят в негодность. Нельзя сказать, что ТЭН является самым уязвимым элементом системы, но его приходится периодически заменять. Ремонт относится к разряду несложных, поэтому владельцы техники предпочитают устанавливать новый нагреватель самостоятельно, не прибегая к помощи специалистов. Важно узнать, какой ТЭН стоит на стиральной машине, чтобы элемент полностью подошел к вашей модели.

На что обратить внимание при выборе?

Как уже было сказано, грамотный подбор ТЭНа – залог успешного ремонта. Лучше всего разобрать стиральную машину и посетить специализированный магазин с извлеченным из корпуса нагревательным элементом.

Вполне вероятно, что консультант по продаже запчастей подберет аналогичную деталь из наличия, внимательно рассмотрев образец.

В том случае, если в вашем городе «напряженка» с комплектующими для стиральных машин, и вам необходимо заказать обогреватель через интернет, вы можете выбрать необходимый элемент, обращая внимание на ряд признаков.

• Сиденье Это очень важный параметр, так как приобретаемый обогреватель должен «стоять» на отведенном для него месте. Для большинства обогревателей он одинаков. Особенными являются ТЭНы, которыми оснащены стиральные машины, выпущенные 12-15 лет назад.
• Учитывать снаряжение плеча. Так, если установить вместо ТЭНа без него запчасть с хомутом, ТЭН через какое-то время может просто выпасть из бака при очередной стирке.
• Отверстие для подключения датчика. Отдельные нагревательные элементы имеют отверстия для термостата. Так, чтобы заменить ТЭН без отверстия, можно установить ТЭН с ним, правда для этого придется использовать специальную заглушку. Если ваша стиральная машина оснащена ТЭНом с датчиком температуры, который ни к чему не подключен, можно смело устанавливать деталь без отверстия.
• Размеры. Различают короткие, средние и длинные нагреватели. Большие нагревательные элементы не встают на место короткого элемента. Если новый нагреватель меньше предыдущего, то повода для беспокойства нет, в этом случае можно будет его установить.

На длину обращайте внимание в первую очередь пользователи, обнаружившие в стиралке короткий ТЭН.

• Мощность. Не стоит зацикливаться на этом параметре. Подойдет нагреватель любой мощности, небольшая разница будет только в скорости нагрева воды.
Форма
• . Большинство нагревательных элементов прямые, однако встречаются и изогнутые нагревательные элементы. Очень важно учитывать этот аспект.
• Покрытие нагревателя. От него зависит исключительно долговечность и надежность компонента. В противном случае покрытие не играет принципиальной роли при выборе.

В некоторых случаях пользователи, желающие выбрать ТЭН для стиральной машины LG, обращают внимание на производителя ТЭНа. Конечно, хочется покупать качественные комплектующие, и здесь лидерами будут итальянские запчасти Thermowatt. Также заслуживают внимания предохранители IRCA.

Характеристики ТЭНов автомобилей LG

На самом деле не многие ТЭНы соответствуют шайбам АлГи. Все их можно перечислить небольшим списком, что мы и сделаем. Вариантов, которые могут подойти для ремонта автоматов LG:

• ТЭН прямой классический с отверстием для датчика, мощностью 1900 Вт и длиной 175 мм;

• еще одна классическая модель мощностью 1900 Вт. ТЭН имеет длину 173 мм, не оборудован отверстием под термостат;

• универсальный элемент на 1600 Вт длиной, занимающий 180 мм, оснащен отверстием для датчика температуры. Также устанавливается на стиральные машины Samsung;

• удлинённый до 305 мм нагреватель мощностью 2000 Вт, прямой формы, с термостатом и уплотнительным кольцом;

• длинный нагреватель размером 305 мм, на 2000 Вт. Допускается установка на модели АлГи: wd 10160tp, TP 305-sG, wd 10180tu, wd 10130t и др.

Перед покупкой ТЭНа внимательно изучите характеристики ТЭНа для замены. Правильный подбор запчастей сэкономит ваши деньги, время и силы, затраченные на ремонт.
