Замер напряжения 220 мультиметром: Как измерить напряжение в розетке мультиметром?

как проверить сеть тестером-мультиметром, техника безопасности

Если необходимо узнать, есть ли ток в розетке, можно воспользоваться пробником, представляющим собой обычную отвертку, либо специальным прибором — мультиметром. По-другому он называется тестером. Оба варианта хороши, но пробник покажет только есть ток или нет. Для проверки наличия тока и напряжения в розетке нужно использовать специально предназначенный для этого мультиметр.

• Разновидности электроизмерительных приборов
• Способы измерения напряжения
• Техника безопасности
• Условные обозначения

Разновидности электроизмерительных приборов

К электроизмерительным приборам относятся устройства, служащие для измерения различных характеристик тока. Это не только его напряжение, но также сопротивление и сила. Для каждой величины существует свой прибор.

Есть и универсальная техника — мультиметр, с помощью которой можно определять различные параметры электротока.

По типу исполнения эти устройства подразделяются на две разновидности:

1. Электронные. Отображают результат проведенных измерений на специальном дисплее.
2. Аналоговые. В них используется стрелка.

Также электроизмерительные приборы различаются по своей чувствительности и погрешности. Устройства, имеющие наибольшую чувствительность, но при этом отображающие результаты измерений с наименьшей погрешностью, причисляются к категории профессиональных.

Способы измерения напряжения

Если необходимо не только замерить напряжение мультиметром в розетке, но и проверить, есть ли ток, следует использовать профессиональный прибор. Определить наличие тока и напряжения посредством мультиметра может даже тот, кто не имеет никакого отношения к электрике.

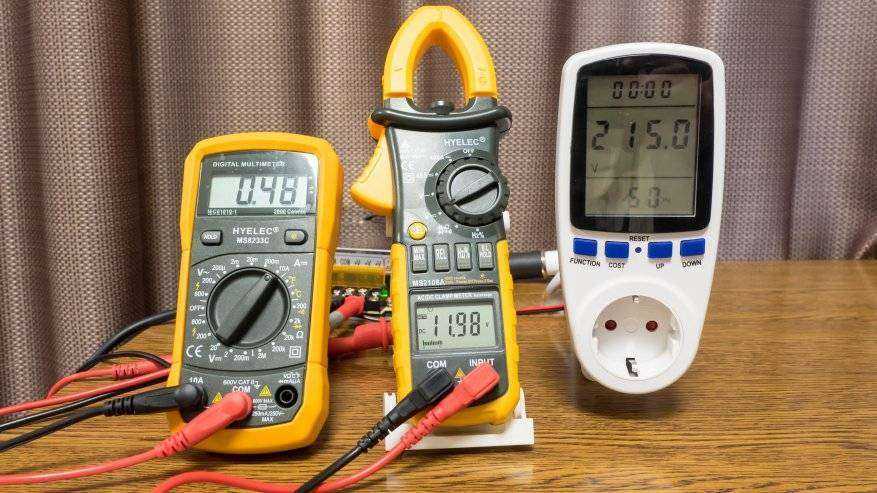

Чтобы измерить напряжение в розетке мультиметром, необходимо лишь включить устройство, а затем настроить его:

1. Для электрической сети, применяемой в быту, переключатель должен быть установлен на отметку 750 В.
2. Сразу после этого на экране можно будет увидеть три нуля. Это означает, что прибор включен и готов к использованию.
3. Теперь можно брать черный и красный щупы и вставлять их в отверстия в розетке.
4. После того как оба щупа будут вставлены в розетку, на экране мультиметра отобразится число.

Конечно, практически любой человек, живущий в России, знает каким должно быть напряжение в электросети — 220 В. Однако мультиметр опровергнет это утверждение, показав иную цифру. В частности, на экране прибора может отобразиться число «218», «216», «223».

Дело в том, что 220 В — это среднее значение переменного тока в электросети. Согласно же ГОСТу, у него могут быть отклонения на несколько вольт. Максимально допустимый показатель отклонений — 10%, поэтому, даже если напряжение в розетке после измерения окажется на пару единиц меньше 200 В, не нужно переживать по этому поводу. Единственное, о чем важно позаботиться перед тем, как мультиметром проверить напряжение в сети 220 В — что оба щупа хорошо изолированы.

Если изоляция имеет какие-либо повреждения, то такой мультиметр непригоден к использованию. В этом случае велика вероятность получить удар током. Также нужно не торопиться, выбирая режим работы мультиметра. Если случайно установить прибор на замер другой характеристики тока, он может прийти в негодность.

Техника безопасности

Чтобы проверить розетку мультиметром, важно соблюдать технику безопасности, даже несмотря на то, что такой прибор относится к безопасным, так как источником питания зачастую являются обычные батарейки.

Сам мультиметр имеет внутри себя защиту от перегрузок, которые могут возникать во время работы. Но все же если не соблюдать правила, он может быстро выйти из строя.

Работая с устройством, важно соблюдать следующие рекомендации:

1. Если не известно предварительное напряжение, переключатель необходимо устанавливать в максимальный диапазон.
2. Чтобы избежать повреждения цепи, находящейся внутри устройства, не стоит подавать ток, напряжение которого превышает 750 В.
3. Запрещено прикасаться к элементам электросети голыми руками. Перед работой необходимо надевать специальные перчатки.
4. Перед измерением внутреннего сопротивления цепи необходимо выключить питание и удостовериться в том, что конденсаторы полностью разряжены.
5. Если необходимо заменить батарейку, то прежде следует отключить прибор и отсоединить щупы. Аналогично происходит замена предохранителя.
6. Перед тем как начать работу с прибором, нужно убедиться, что крышка корпуса плотно закрыта.

Условные обозначения

Для маркировки положения переключателя используются специальные символы:

1. Если переключатель находится в положении «OFF», значит, прибор выключен.
2. Если нужно измерить значение напряжение в сети постоянного тока, необходимо переключить устройство в режим «DCV».
3. Перед проверкой транзисторов прибор должен быть переключен в режим «hFE».
4. Для измерения сопротивления тока используется символ, похожий на подкову.
5. Перед прозвоном переключатель должен быть установлен так, чтобы он указывал на символ в виде кружка, от которого как бы исходят три волны.
6. DCA — это измерение постоянного тока.
7. ACV — измерение переменного тока.

Такие электроизмерительные приборы, как мультиметры, хороши тем, что с их помощью можно определять не только напряжение, но и другие характеристики тока. Также они используются для «прозванивания» цепей, для проверки полупроводниковых приборов, для определения емкости конденсатора.

Чтобы измерить тот или иной параметр, достаточно лишь перевести мультиметр в соответствующий режим, а затем приложить щупы к нужному участку цепи. На аналоговых приборах, как правило, имеются три шкалы, каждая из которых соответствует определенному параметру. Электронные устройства просто выводят на экран результат измерений, поэтому с ними работать проще.

Померить напряжение мультиметром совсем несложно, ведь сам этот прибор очень прост в эксплуатации. Но если все же возникают какие-то проблемы, следует заглянуть в инструкцию по применению, где процесс измерения описан подробно.

как измерить основные параметры тока в сети

Содержание

Какие параметры можно измерить мультиметром

Такой ручной измерительный прибор предназначен для различных тестовых проверок касающихся электричества.

Мультиметр является многофункциональным устройством, которым можно определить такие технические параметры:

• напряжение – постоянное и переменное;
• диапазон сопротивления;
• емкость;
• частоту;
• индуктивность;
• силу постоянного и переменного тока;
• температурный режим;
• коэффициент усиления транзисторов;
• проверка диодов и транзисторов;
• вычисление электросопротивления с передачей сигнала пониженного сопротивления цепи.

Во многих моделях на передней панели находится ручка, которая способствует переключению величин.

Некоторые мультиметры имеют дополнительное оснащение и могут измерять массу, метраж или время в секундах

Результаты измерений видны на встроенном мониторе. Сбоку прибора находятся два гнезда для щупов – красного (плюсового значения) и черного (с минусовым потенциалом).

Зачем знать напряжение в розетке

В розетке протекает переменный ток. Это значит, что происходят отклонения от номинального значения в большую или меньшую сторону. Номинальным напряжением в России считается 220 Вольт, но фактически значение равняется 230 Вольт. Современные бытовые приборы создаются с учетом допустимых отклонений, превышение характеристики способно вызвать поломку устройств. Особенно подвержены влиянию устройства с электромоторами (кондиционер, холодильники). Для снижения риска поломки нужно уметь определять напряжение при помощи специальных тестеров.

Многие считают, что данный навык обычному пользователю не обязателен и нужен только специалистам. Это не так, ведь с определения силы напряжения начинается починка розетки, проверка наличия сети в квартире и другие работы, связанные с проводкой.

Разница между переменным и постоянным напряжением

Правильнее будет говорить о разнице между постоянным и переменным током. Различные электроприборы работают либо от постоянного тока, либо от переменного.

Переменный означает, что направление движения электронов в проводнике меняется от плюса к минусу с заданной частотой, то есть меняется полярность тока. В бытовой розетке по стандарту действующее напряжение 220 В, (амплитудное 311 В) а частота изменения тока 50 Гц. От такого напряжения работают все включающиеся в розетку приборы.

А вот аккумуляторы и батарейки — это источники постоянного тока. Они всегда имеют фиксированные плюс и минус (полярность). Частота у постоянного тока, естественно, отсутствует.

Маркировка шкалы мультиметра

У различных моделей устройств есть свои особенности, но основные возможности у них примерно одинаковые, особенно у бюджетных моделей.

Самые простые приборы могут измерять:

• ACV – переменное напряжение. Установка переключателя на это деление превращает мультиметр в тестер напряжения, обычно до 750 и 200 Вольт;
• DCA – силу постоянного тока. Здесь надо быть внимательным – на шкале многих бюджетных приборов есть предельные значения измерений 2000µ (микроампер) и 200m (миллиампер) и штекер надо оставлять в той же клемме, что и при измерении напряжения, а если измеряется сила тока до 10 Ампер, то штекер переставляется в другую клемму с соответствующим обозначением.
• 10A – сила постоянного тока от 200 миллиампер до 10 Ампер. Обычно на приборе нарисовано, что при включении этого режима надо переставить штекер.
• hFe – проверка транзисторов.
• >l – проверка целостности диодов, но чаще всего этой функцией пользуются как прозвонкой проводов.
• Ω – измерение сопротивления проводов и резисторов. Чувствительность от 200 Ом до 2000 килоом.
• DCV – постоянное напряжение. Чувствительность выставляется от 200 милливольт до 1000 Вольт.

К разъемам мультиметра обычно подключается два провода – черный и красный. Штекера на них одинаковые, а расцветка разная исключительно для удобства пользователя.

Как подключить провода мультиметра

У многих новичков после покупки часто возникает вопрос — куда вставлять провода (а если быть точным, то они называются щупы) мультиметра и как это правильно сделать.

Большинство мультиметров имеют три разъема для подключения проводов и два провода — черный и красный. Черный провод вставляется в гнездо с надписью COM, красный же в гнездо, где в числе символов есть обозначениеV.

Третье гнездо служит для замера высоких токов и для измерения напряжения оно нам не понадобится, а вообще в него при необходимости перетыкается красный провод, а черный всегда остается в одном гнезде.

Установка режима измерения

После установки щупов переведите переключатель мультиметра на подходящий диапазон. Если измеряется напряжение в розетке, выбирайте пороговое значение в 750 ACV, если, к примеру, автомобильного аккумулятора — 20 или 200 DCV.

Всегда необходимо устанавливать предел измерения выше предполагаемого напряжения на источнике питания. Иначе вы рискуете сжечь прибор.

Есть правило: вольтаж измеряется путем параллельного подключения мультиметра, (тогда как сила тока — последовательно с нагрузкой). На практике это значит, что для того, чтобы померить напряжение в розетке, необходимо просто вставить в нее оба щупа мультиметра, каждый в свое гнездо. Где ноль, где фаза — не имеет значения.

Прибор показывает напряжение в тех пределах, на которые он отрегулирован. Таким образом, если выставить верхний порог в 750 В — увидите на экране значение в диапазоне 210-230 В. Или меньше, или больше, если скачок напряжения очень велик, но выше 750 В он подняться не может. Но если выставить порог в 200 В, то при фактической величине напряжения выше этой границы на экране появится цифра 1.

Учтите, что ровно 220 В в бытовой розетке бывает не всегда. Допустимы отклонения плюс-минус 10-15 В. Проверка трехфазной линии осуществляется контактом двух щупов мультиметра с двумя шинами. Между ними должно быть 380 В, между одной шиной и землей будет 220 В (плюс-минус 15).

Измерение сопротивления провода

Чтобы измерить сопротивление провода, нужно всего лишь прикоснуться к концам проводника щупами мультитестера. Замер осуществляется за счет источника питания, находящегося внутри прибора. Мультиметр позволяет измерить напряжение и силу тока в электроцепи, после чего высчитывает напряжение исходя из закона Ома.

При измерениях следует учитывать два фактора:

1. Прибор выдает суммарное сопротивление измеряемого проводника, имея в виду и щупы, которые его касаются. Если необходимы более точные данные, вначале нужно получить результат по проводам щупов, а затем полученные данные вычесть из общего результата.
2. Нужно загодя определить ориентировочное сопротивление проводника. Поэтому замеры рекомендуется осуществлять, снижая чувствительность мультиметра.

Как проверить напряжение мультиметром

Разобраться с общими принципами работы прибора поможет тематическая статья «Как пользоваться мультиметром: подробная инструкция для начинающих». Здесь мы поговорим о применении устройства для работы с розетками и другими бытовыми электроприборами.

Самые простые, используемые для бытовых нужд, мультиметры «умеют» замерять силу тока, напряжение и сопротивление для устройств переменного и постоянного тока. Если необходимо проверить мультиметром напряжение в розетке 220 В, регулятор устройства выставляется в область замера «переменного» напряжения, обозначенную маркировкой V~ или ACV (в зависимости от модели мультиметра).

При этом с учетом возможного превышения напряжения в сети стандартных показателей регулятор устанавливается на максимальное значение – 750 В. После включения устройства дисплей должен показать три нуля (в зависимости от числа разрядов устройства – их может быть от 2,5 до 8,5 – количество нулей может отличаться).

Далее следует подключить щупы. Они монтируются так: черный в гнездо с обозначением COMMON (COM), красный – либо в гнездо с маркировкой VΩmA.

Важно: чтобы удобнее было ориентироваться в обозначениях на передней панели мультиметра, рекомендуем изучить стандартные варианты маркировки.

Щупы устанавливаются в оба гнезда розетки. На дисплее отразится значение напряжения переменного тока в данной точке сети. Если при вопросе, как измерить напряжение в розетке мультиметром, пользователь «зависает» на выборе – в какое отверстие какой щуп вставлять – можем успокоить. Это не принципиально, в большинстве современных приборов полярность щупов при измерении напряжения не важна.

Важно: если требуется уточнить, как замерить напряжение мультиметром в розетке маломощного удлинителя или в старой, еще советского образца, электросети, можно устанавливать плюсовый щуп в гнездо с обозначением mA. В этом случае перегрузка прибора практически исключена.

Как измерить силу тока мультиметром

Запомните одно правило при измерениях: при измерении силы тока, щупы соединяются последовательно с нагрузкой, а при измерении других величин – параллельно.

На рисунке ниже показано, как надо правильно соединять щупы и нагрузку для того, чтобы замерить силу тока:

Черный щуп, который воткнут в гнездо СОМ – его не трогаем, а красный переносим в гнездо, где написано mA или хA, где вместо х – максимальное значение силы тока, которую может замерить прибор. В моем случае это 20 Ампер, так как рядом с гнездом написано 20 А. В зависимости от того, какое значение силы тока вы собираетесь замерять, туда и втыкаем красный щуп. Если вы не знаете, какая примерно сила тока будет протекать в цепи, то ставим в гнездо хА:

Давайте проверим, как все это работает в деле. В нашем случае нагрузкой является вентилятор от компьютера. Наш блок питания имеет встроенную индикацию для показа силы тока, а как вы знаете с курса физики, сила тока измеряется в Амперах. Выставляем 12 Вольт, на мультиметре ручку крутим на измерение постоянного тока. Мы выставили предел измерения на мультике до 20 Ампер. Собираем как по схеме выше и смотрим показания на мультике. Оно в точности совпало со встроенным амперметром на блоке питания.

Для того, чтобы измерить силу тока переменного напряжения мы ставим крутилку мультиметра на значок измерения силы тока переменного напряжения – “А~”  и точно также по такой же схеме делаем замеры.

Измерение силы переменного тока вольтметром

Если надо измерить силу переменного тока, но под рукой есть только бюджетный мультиметр, в котором нет такого функционала, то выйти из положения можно воспользовавшись методом измерения с помощью шунтирования. Его смысл отображается формулой I = U / R, Где I – сила тока, которую нужно найти, U – напряжение на локальном участке проводника, а R – сопротивление этого участка. Из формулы понятно, что если R будет равно единице, то сила тока на участке цепи будет равна напряжению.

Для измерения надо найти проводник с сопротивлением 1 Ом – это может быть достаточно длинный провод от трансформатора или кусок спирали от электропечки. Сопротивление провода, т.е. его длина, регулируются тестером в соответствующем режиме проверки.

В итоге получится следующая схема (в качестве нагрузки лампа накаливания):

1. От первого разъема розетки провод идет к началу шунта, сюда же подключается один из щупов мультиметра.
2. Второй щуп мультиметра подсоединяется к концу шунта и от этой точки провод идет к первому контакту цоколя лампы.
3. От второго контакта цоколя лампы провод идет ко второму разъему розетки.

Мультиметр устанавливается в РЕЖИМ ИЗМЕРЕНИЯ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ. По отношению к шунту он подключен параллельно, так что все правила соблюдены. При включении питания он будет показывать напряжение, равное силе тока, проходящего через шунт, которая в свою очередь такая же, как и на нагрузке.

Наглядно про этот метод измерения на видео:

Прозвонка цепи

Разобравшись, как пользоваться тестером напряжения, переходим к самой простой операции: прозвонка цепи.

Внимание! Допустимо выполнять прозвонку только полностью обесточенных участков цепи.

Производится при наличии такого режима на приборе.

Перед началом прозвонки, соединяем щупы между собой и проверяем работоспособность прибора (устойчивый звуковой сигнал). Если концы проверяемой проводки разнесены далеко друг от друга, воспользуйтесь удлинителем.

Важно! Чтобы вы могли безопасно работать на сетевой электропроводке в режиме прозвонки, следует физически отсоединить проверяемую линию в ближайшей распределительной коробке.

Как измерить напряжение аккумулятора или батареи

Всевозможные батарейки и различные аккумуляторы, в общем все, где вы видите «+» и «-» — все это источники постоянного электрического тока. Измерить постоянное напряжение ни чуть не сложнее, чем переменное.

Для этого возьмите, к примеру, самую обыкновенную пальчиковую батарейку. Соедините красный провод мультиметра с «+» — вым контактом батарейки, а черный с «-» — вым. Если вы соедините их наоборот — ничего страшного не произойдет, просто на экране мультиметра показания будут отображаться со знаком «минус», примерно вот так.

Обычно напряжение на аккумуляторах маленькое, так что можно не бояться и прижимать щупы пальцами. До 20 вольт вы скорее всего ничего не почувствуете. В случае батарейки типа AAA — её максимальное напряжение 1.5 вольта, что совсем не страшно для человека.

Как мы видим из показаний мультиметра, напряжение в нашей батарейке 1. 351 вольта, а значит батарейка еще вполне себе заряженная и может использоваться.

Аналогичным образом можно проверять любые другие элементы питания и измерять их вольтаж, и как вы теперь знаете, ничего сложного в этом нет.

Измерение постоянного тока

Постоянным – называется напряжение, которым наделены все аккумуляторные батареи. Например, в такой технике как:

• телефоны;
• машинные аккумуляторы;
• и обычные батарейки (пальчиковые, мини и пр.).

Когда заряда не хватает, человек подключает от сети к разряженному предмету – устройство, работающее от розетки и выполняющее задачу преобразования переменного тока в постоянный.

Аккумулятор накопив в себе запас напряжения становится снова готовым к действиям.

Что покажет при неисправности розетки

Если сеть отсутствует, на мультиметре будет значение 0 Вольт. Причина – неисправность розетки или отсутствие электричества. Чтобы установить причину, нужно прозвонить другие розетки в помещении. Если не работает только одна, проверяются ее контакты и по необходимости производится замена на новую.

При скачках напряжения значения на мультитестере будут сильно отличаться от номинальных 220 Вольт. По ГОСТу допустимо отклонение в 10%, больший разброс может привести к поломке электроприборов. Если зафиксирован сильный скачок напряжения, стоит установить в квартире дополнительно устройство для стабилизации.

Домашняя сеть работает на напряжение в 220 Вольт, однако в розетке оно может отличаться от номинала. Напряжение, находящееся в пределах установленной ГОСТом нормы, является залогом качественной и стабильной работы бытовых приборов. Важно уметь проверять напряжение при помощи мультитестера, чтобы предотвратить риск поломки электроустройств. При значительном отклонении от установленных значений следует позаботиться о стабилизации напряжения в помещении.

Правила безопасности использования мультиметра

При работе с электрическими приборами следует придерживаться инструкции техники безопасности:

1. Правильно отключать и включать электрические цепы. Внимательно следить за положением автоматического выключателя.
2. При работе с устройствами под напряжением следует применять защитные средства. Инструмент должен быть изолированным, а руки защищены прорезиненными перчатками. Рекомендуется использовать изолирующий коврик под ногами. Одежда не должна быть легко воспламеняющейся.
3. Измеряя мультиметром приборы под напряжением изначально подключить заземляющий зажим, а после электропровод. При отсоединении вначале убирается провод под напряжением, а уж после стержень заземления.
4. Электрический прибор, который подвергается проверке, не следует держать в руках. Любое устройство под напряжением должно находиться на безлопастном расстоянии от человека.
5. Нельзя использовать мокрый мультиметр или пользоваться измерительным устройством во влажной среде.
6. В процессе измерения запрещается изменять положение переключателя в мультиметре. Предел вычисляемых величин должен регулироваться только, когда отключены щупы.
7. Перед работой с электроизмерительным прибором следует проверить исправность тестирующих проводов. Исключается осуществлять проверку напряжения с параметрами выше верхней границы измерения прибора.

При подборе мультиметра нужно четко изучить все технические параметры прибора, которые обозначаются в прилагаемых к нему документах. Соблюдая все меры предосторожности, и имея представление о принципах работы с измерительным устройством можно измерять напряжение в электрических розетках при каждом подключении новой электротехники.

Заключение

Источники

• https://master-houses.ru/kak-izmeryaetsya-multimetrom-napryazhenie-v-rozetke-05/
• https://elektrika. expert/provodka/kak-proverit-naprjazhenie-v-rozetke-multimetrom.html
• https://EvoSnab.ru/instrument/avo/izmerenie-naprjazhenija-multimetrom
• https://YaElectrik.ru/elektroprovodka/kak-proverit-napryazhenie-v-rozetke-multimetrom
• https://OchProsto.com/kak-izmerit-napryazhenie-multimetrom/
• https://220.guru/electroprovodka/rozetki-vyklyuchateli/kak-proverit-multimetrom-napryazhenie-v-rozetke.html
• https://stroy-okey.ru/house/instrument/kak-proverit-naprjazhenie-v-rozetke-multimetrom/
• https://www.RusElectronic.com/multimjetr-i-izmjerjenija/
• https://ProFazu.ru/provodka/instruments/kak-polzovatsya-testerom.html
• https://TehnoPanorama.ru/instrumenty/kak-proverit-napryazhenie-multimetrom.html

Как использовать мультиметр для проверки розетки 220 В (шаг за шагом)

Для работы различных электрических устройств требуется различное количество электроэнергии.

Для тяжелонагруженного оборудования в вашем доме, такого как, например, стиральные машины, питание от розеток обычно должно составлять 220 В.

Кроме того, оборудование может быть повреждено, если на него подается чрезмерное напряжение. Подобное оборудование обычно использует розетки на 120 В.

Как вы измеряете величину напряжения, создаваемого розеткой, чтобы убедиться, что ваше оборудование работает правильно или не повреждено?

В этой статье вы найдете все, что вам нужно знать о тестировании розеток 220 В, в том числе о том, как выполнить быструю диагностику с помощью мультиметра.

Давайте начнем.

Как проверить розетку 220 В с помощью мультиметра

Установите цифровой мультиметр на диапазон переменного напряжения, близкий к 220 В переменного тока и 240 В переменного тока, вставьте черный щуп мультиметра в нейтральный порт и вставьте красный зонд в горячий порт. Если мультиметр не показывает значение, близкое к 220 В переменного тока, неисправна розетка.

Есть много других вещей, которые вам нужно знать, и сейчас мы углубимся в подробности.

1. Примите меры предосторожности

Чтобы определить, выдает ли розетка нужное количество напряжения, необходимо, чтобы в ее цепи протекал ток.

Это означает, что существует риск поражения электрическим током, и, учитывая уровень напряжения, с которым мы имеем дело, вы должны принять меры для предотвращения этого.

В качестве меры предосторожности следует использовать изолированные резиновые перчатки во время процедуры.

Также не допускайте соприкосновения металлических щупов друг с другом, так как это может привести к короткому замыканию.

Также рекомендуется держать оба щупа одной рукой, чтобы свести к минимуму последствия поражения электрическим током.

2. Настройка мультиметра на переменное напряжение

Ваши бытовые приборы используют переменный ток (переменное напряжение), и именно его выдают розетки в вашем доме.

Чтобы выполнить соответствующие проверки, поверните шкалу мультиметра в положение напряжения переменного тока. Обычно это обозначается как «VAC» или «V~».

Кроме того, поскольку вы собираетесь диагностировать розетку на 220 В, убедитесь, что шкала мультиметра установлена ​​в диапазоне, близком к 220 В (обычно 200 В).

Таким образом вы получите наиболее точные результаты.

3. Установка проводов мультиметра

Вставьте большой конец щупов в соответствующие отверстия на мультиметре.

Подсоедините красный «положительный» провод к порту с маркировкой «+», а черный «отрицательный» к разъему с маркировкой «COM». Не путайте их.

4. Вставьте щупы мультиметра в выходные отверстия

Теперь вставьте щупы мультиметра в соответствующие выходные отверстия. Как мы все знаем, трехштырьковые розетки обычно имеют горячие, нейтральные и заземляющие порты.

Вставьте положительный щуп мультиметра в горячий или работающий порт, а отрицательный щуп мультиметра вставьте в нейтральный порт.

Нейтральный слот обычно представляет собой более длинный порт слева от выхода, а горячий слот — более короткий справа.

Заземляющий порт представляет собой U-образное отверстие над другими портами.

Если вам сложно определить порты розеток, вам поможет наша статья о том, как определить провод розетки с помощью мультиметра.

Розетки с четырьмя контактами могут иметь дополнительный Г-образный порт. Это еще один наземный порт, и его можно игнорировать.

5. Оценка результатов показаний мультиметра

Здесь вы определяете, в хорошем ли состоянии ваша розетка на 220 В или нет.

При правильном подключении проводов мультиметра к выходным пазам прибор отображает показания.

Если значение находится в диапазоне от 220 В до 240 В переменного тока или очень близко к нему, то розетка исправна и проблема может быть связана с другим электрическим компонентом.

Вот видео, которое поможет вам проверить розетку с помощью мультиметра:

Если значение не близко к этому диапазону или вы вообще не получаете никаких показаний, розетка неисправна и нуждается в тщательной проверке. .

6. Проверка на наличие проблем

Вы можете запустить отдельные тесты выходных портов, чтобы определить, какой из них неисправен.

Поместите черный щуп в порт заземления, а красный щуп вставьте в любой из других слотов.

Если вы не получаете значение близкое к 120 В переменного тока ни в одном из слотов, то этот слот неисправен.

Еще одним способом проверить, что не так с розеткой, может быть проверка заземления с помощью мультиметра.

Кроме того, если мультиметр дал правильные показания, вы можете подключить электрооборудование и проверить, работает ли оно.

Если не работает, то проверяешь, не перепутана ли проводка в розетке.

Для этого проверьте, дает ли мультиметр отрицательные показания, когда вы втыкаете провода в правильные выходные разъемы.

Отрицательное значение означает, что проводка была перепутана и оборудование может быть несовместимо с ней.

В этом случае не подключайте электрооборудование к розетке, так как это может привести к его повреждению.

Внесите соответствующие исправления как можно скорее и подключите оборудование, чтобы проверить, работает ли оно.

Наконец, вы можете заглянуть в автоматический выключатель в вашем доме и убедиться, что он не сработал.

Для проверки розеток на 120 В выполните те же процедуры.

Единственная разница в том, что вместо того, чтобы искать показания, близкие к 220 вольтам, вы ищете показания, близкие к 120В.

Заключение

Проверка розетки на 220 В — одна из самых простых процедур.

Вы просто вставляете щупы мультиметра в разъемы «горячей» и «нейтральной» розеток и смотрите, близки ли показания к диапазону 220 В переменного тока.

Существует опасность поражения электрическим током, поэтому обязательно примите меры безопасности.

Часто задаваемые вопросы

Какие настройки использовать на мультиметре для проверки розетки?

Настройте мультиметр на диапазон переменного напряжения, близкий к 220 вольт. Обычно это обозначается «VAC» или «V~». Ваш мультиметр настроен на VAC, потому что это то, что используют бытовые приборы и розетки.

Можно ли испытать шок с помощью мультиметра?

Да, вы можете получить удар током при использовании мультиметра для проверки розетки. Это происходит, если провода оголены или вы прикасаетесь к металлическим выводам, так как в выходной цепи все еще течет ток.

Алекс Кляйн — инженер-электрик с более чем 15-летним опытом работы. Он является ведущим YouTube-канала Электроуниверситета, у которого тысячи подписчиков.

Как использовать мультиметр для проверки розетки 220 В

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 акции

• Поделиться
• Твит

В большинстве домов есть электрические розетки на 220 вольт для мощных электрических устройств, таких как холодильник, сушилка и оконный кондиционер. Поэтому, если ваша сушилка, например, не сушит вашу одежду, это, скорее всего, может означать, что она не получает достаточного количества энергии для выполнения задачи. Из-за этого вы будете вынуждены тратить гораздо больше денег на ежемесячные счета за электроэнергию, чем вы ожидали.

Что такое Ардуино?

Включите JavaScript

Что такое Arduino?

Содержание:

1. Итак, что же определяет мультиметр?
2. Что это значит?
3. Шаги для проверки вашей розетки 220 В с помощью мультиметра.
4. Заключение

Итак, как узнать точную проблему с вашим оборудованием? Что ж, чтобы выяснить это, вам нужен мультиметр, который является одним из лучших инструментов, используемых для тестирования розеток на 220 В, чтобы проверить, есть ли в них обесточенные розетки, а также для обнаружения любых других электрических проблем.

Итак, что же определяет мультиметр?

Показания, отображаемые на экране мультиметра, играют очень важную роль, например:

• Они помогут вам определить, правильно ли заземлена ваша розетка.
• С помощью мультиметра вы сможете узнать, плохое ли соединение проводов или ваши провода повреждены.
• Также определяет, успешно ли поток энергии достигает розетки или нет.

Что это значит?

Это просто означает перед установкой новой сушилки или любого другого электрического устройства; сначала вам нужно убедиться, что вы запускаете тест на розетке 220 В. Это важно, чтобы убедиться, что он, без сомнения, работает эффективно и вырабатывает необходимое напряжение для более безопасной и правильной работы. Более того, мультиметр отображает точное значение напряжения в вашей розетке.

Вы также должны знать, что для эффективной работы мощных электрических устройств обычно требуется напряжение от 220 до 240 В. Однако, если вы включите это оборудование в розетку, не убедившись сначала, что оно работает, вы, вероятно, нанесете ему дополнительный ущерб. Кроме того, вы можете повредить электрическую цепь, потому что напряжение неправильное и не может выдержать количество энергии, протекающей в ней.

Шаги для проверки вашей розетки 220 В с помощью мультиметра.

1. Соблюдайте меры безопасности при выполнении этого конкретного теста, поскольку вы будете выполнять этот тест на действующей розетке. Поэтому вы должны убедиться, что вы держите оба щупа мультиметра в одной руке, и тем самым вы обезопасите себя от возможности получить удар током. Кроме того, ни в коем случае нельзя допускать присоединения металлических частей пробников, так как это может привести к опасному короткому замыканию.
2. Изучите географию своей торговой точки. Вы должны принять к сведению, что розетка содержит три слота, один нейтральный, один горячий и, наконец, другой для земли. Заземляющий провод имеет заземление ½ окружности, нейтральный имеет более длинный паз слева, а горячий известен через короткий паз справа.
3. Убедитесь, что вы нашли точное расположение автоматического выключателя для розетки 220 В на главном распределительном щите, который обычно находится в подсобном помещении. На дверце вашего щита находится этикетка вашего автоматического выключателя; следовательно, розетка на 220 В может быть двухполюсным выключателем.
4. Включите питание мультиметра и настройте его на измерение напряжения. Затем переключите ручку селектора мультиметра на сторону переменного тока и выберите приблизительно известные настройки напряжения, соответствующие напряжению на выходе. Значение, которое вы выбираете, в идеале должно находиться в диапазоне от 220 до 240 В переменного тока, поэтому вам следует выбрать переменный ток в символах (AC), чтобы он работал на вашем измерителе. Волновая линия обычно представляет это, в то время как функция постоянного тока в символах (DC) обозначена пунктирной и сплошной линиями.
5. Подключите два провода тестера к мультиметру. В отрицательный блэкджек со знаком минус вставьте черный грифель, а в красный плюс со знаком плюс вставьте красный грифель. Эти разъемы окрашены для легкой идентификации и обеспечения правильного соединения.
6. Подключите два измерительных провода к двум гнездам розетки. В случае, если у вас есть розетка с тремя удлинениями, ваши два слота, вероятно, будут наклонными, а что касается розетки с 4 удлинениями, хорошо известные два горячих слота будут иметь два внешних слота, которые вертикальны. После правильного подключения значение напряжения должно быть в пределах 220-240 вольт.
7. Вставьте черный щуп в нейтральный разъем, а красный щуп в горячий разъем. Это также относится к розеткам с 3 и 4 удлинениями; нейтральный пролонг обычно имеет L-образную форму. Следовательно, прочитайте отображаемое значение, и оно должно быть в пределах от 110 до 120 вольт. После этого поместите красный щуп в горячий слот, а черный щуп в нейтральный, отображаемое значение должно быть в пределах от 110 до 120 вольт. Когда вы закончите, не забудьте отсоединить щупы от розетки и выключить мультиметр.
8. После проверки текста на розетке 220 В с помощью мультиметра и получения значительных результатов, позволяющих двигаться вперед, целесообразно подключить шнур сушилки к розетке, так как теперь он готов к эффективному функционированию.
