Что такое заземлитель ?

ЗАЗЕМЛИТЕЛЬ — проводящая часть (или совокупность соединенных между собой проводящих частей), находящаяся в контакте с землей непосредственно или через промежуточную проводящую среду.

Из чего можно сделать заземлитель ?

1.7.109. В качестве естественных заземлителей могут быть использованы:
1) металлические и железобетонные конструкции зданий и сооружений, находящиеся в соприкосновении с землей, в том числе железобетонные фундаменты зданий и сооружений, имеющие защитные гидроизоляционные покрытия в неагрессивных, слабоагрессивных и среднеагрессивных средах;
2) металлические трубы водопровода, проложенные в земле;
3) обсадные трубы буровых скважин;
4) металлические шпунты гидротехнических сооружений, водоводы, закладные части затворов и т. п.;
5) рельсовые пути магистральных неэлектрифицированных железных дорог и подъездные пути при наличии преднамеренного устройства перемычек между рельсами;
6) другие находящиеся в земле металлические конструкции и сооружения;
7) металлические оболочки бронированных кабелей, проложенных в земле. Оболочки кабелей могут служить единственными заземлителями при количестве кабелей не менее двух. Алюминиевые оболочки кабелей использовать в качестве заземлителей не допускается.

Что нельзя использовать в качестве заземлителя ?

1.7.110. Не допускается использовать в качестве заземлителей трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей и трубопроводов канализации и центрального отопления. Указанные ограничения не исключают необходимости присоединения таких трубопроводов к заземляющему устройству с целью уравнивания потенциалов в соответствии с 1.7.82.
Не следует использовать в качестве заземлителей железобетонные конструкции зданий и сооружений с предварительно напряженной арматурой, однако это ограничение не распространяется на опоры ВЛ и опорные конструкции ОРУ.
Возможность использования естественных заземлителей по условию плотности протекающих по ним токов, необходимость сварки арматурных стержней железобетонных фундаментов и конструкций, приварки анкерных болтов стальных колонн к арматурным стержням железобетонных фундаментов, а также возможность использования фундаментов в сильноагрессивных средах должны быть определены расчетом.

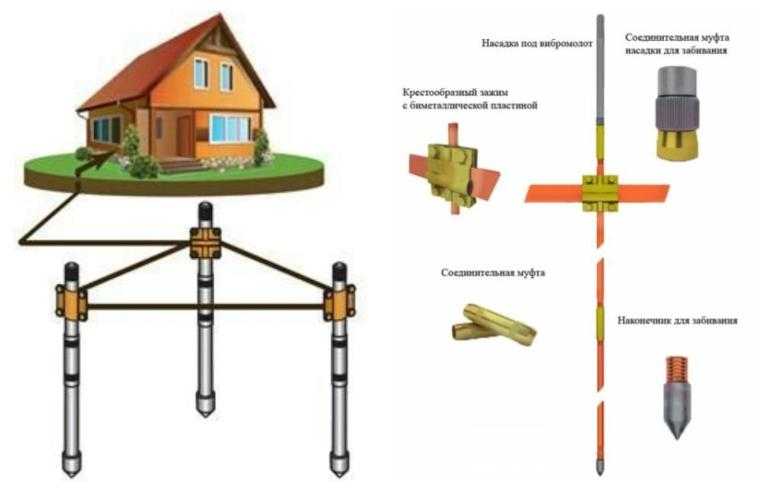

Требования к искуственным заземлителям ?

1.7.111. Искусственные заземлители могут быть из черной или оцинкованной стали или медными. Искусственные заземлители не должны иметь окраски.
1.7.112. Сечение горизонтальных заземлителей для электроустановок напряжением выше 1 кВ следует выбирать по условию термической стойкости при допустимой температуре нагрева 400 °С (кратковременный нагрев, соответствующий времени действия защиты и отключения выключателя).
В случае опасности коррозии заземляющих устройств следует выполнить одно из следующих мероприятий:
увеличить сечения заземлителей и заземляющих проводников с учетом расчетного срока их службы;
применить заземлители и заземляющие проводники с гальваническим покрытием или медные.

При этом следует учитывать возможное увеличение сопротивления заземляющих устройств, обусловленное коррозией.
Траншеи для горизонтальных заземлителей должны заполняться однородным грунтом, не содержащим щебня и строительного мусора.
Не следует располагать (использовать) заземлители в местах, где земля подсушивается под действием тепла трубопроводов и т.п.

Источник: Правила устройства электроустановок (ПУЭ) издание седьмое.

Смотрите состав исполнительной в разделе: «Состав исполнительной»

Скачивайте акты, протокола и другое в разделе: «Акты и прочее»

Скачивайте полезные книги, ГОСТы, СнИПы в разделе: «ГОСТы и книги«

Главная | Заказать ИД | Состав ИД | Примеры ИД |  Акты и прочее | СНиПы и книги | Сертификаты | Контакты | Реклама

Политика конфиденциальности

заземлитель | это… Что такое заземлитель?

3.17 заземлитель: Контактный коммутационный аппарат, используемый для заземления частей цепи, способный выдерживать в течение нормированного времени токи при ненормальных условиях, таких как короткое замыкание, но не предусмотренный для проведения тока при нормальных условиях в цепи.

Примечания

1 Заземлитель может обладать включающей способностью при коротком замыкании.

2 Заземлитель на номинальное напряжение 110 кВ и выше может отключать (коммутировать) и проводить наведенные токи.

Источник: ГОСТ Р 52726-2007: Разъединители и заземлители переменного тока на напряжение свыше 1 кВ и приводы к ним. Общие технические условия оригинал документа

47 заземлитель

Проводник [электрод] или совокупность электрически соединенных между собой проводников, находящихся в надежном соприкосновении с землей или ее эквивалентом

604-04-03

de Erder

en earth electrode, ground electrode (USA)

fr electrode de terre, prise de terre

Источник: ГОСТ 24291-90: Электрическая часть электростанции и электрической сети. Термины и определения оригинал документа

Заземлитель

— металлический проводник или группа проводников любой формы (труба, шина, голый провод и др.), находящихся в непосредственном соприкосновении с землей и предназначенных для создания с ней электрического контакта определенного сопротивления.

Источник: snip-id-5429: Руководство по проектированию и защите от коррозии подземных металлических сооружений связи

Заземлитель

Металлический проводник или группа проводников любой формы (труба, уголок, проволока и т.д.), находящихся в непосредственном соприкосновении с землей (грунтом)

Источник: ГОСТ 464-79: Заземления для стационарных установок проводной связи, радиорелейных станций, радиотрансляционных узлов проводного вещания и антенн систем коллективного приема телевидения. Нормы сопротивления оригинал документа

Заземлитель — проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через проводящую среду.

Источник: СО 153-34.21.122-2003: Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций

Заземлитель

— металлический проводник или группа проводников любой формы (труба, шина, голый провод и др.), находящихся в непосредственном соприкосновении с землей и предназначенных для создания с ней электрического контакта определенного сопротивления.

Источник: Руководство по проектированию и защите от коррозии подземных металлических сооружений связи

57 Заземлитель

[195-02-01] [826-13-06 ИЗМ]

Проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, например бетон

Источник: ГОСТ Р 12.1.009-2009: Система стандартов безопасности труда. Электробезопасность. Термины и определения оригинал документа

заземлитель: Контактный коммутационный аппарат, используемый для заземления частей цепи, способный выдерживать в течение нормированного времени токи при ненормальных условиях, таких как короткое замыкание, но не предусмотренный для проведения тока при нормальных условиях в цепи.

[ГОСТ Р 52726-2007, пункт 3.17]

Источник: ГОСТ Р 12.1.019-2009: Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты оригинал документа

Заземлитель

Проводник или совокупность металлически соединенных проводников, находящихся в соприкосновении с землей или ее эквивалентом

Источник: ПОТ Р О-45-002-94: Правила по охране труда на радиопредприятиях

Заземлитель

Проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду

Источник: ПОТ Р О-45-003-2002: Правила по охране труда при работах на станциях проводного вещания

Заземлитель

Проводник (электрод) или совокупность металлически соединенных между собой проводников (электродов), находящихся в соприкосновении с землей

Источник: РМ 4-249-91: Системы автоматизации технологических процессов. Устройство сетей заземления. Пособие к ВСН 205-84/ММСС СССР

3.12 заземлитель: Часть заземляющего устройства, состоящая из одного или нескольких электрически соединенных между собой заземляющих электродов.

Источник: ГОСТ Р 50571.20-2000: Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Глава 44. Защита от перенапряжений. Раздел 444. Защита электроустановок от перенапряжений, вызванных электромагнитными воздействиями оригинал документа

3.16 заземлитель: Часть заземляющего устройства, состоящая из одного или нескольких электрически соединенных между собой заземляющих электродов.

Источник: ГОСТ Р 50571.22-2000: Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 707. Заземление оборудования обработки информации оригинал документа

3.14 заземлитель: Часть заземляющего устройства, состоящая из одного или нескольких электрически соединенных между собой заземляющих электродов.

Источник: ГОСТ Р 50571.

19-2000: Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Глава 44. Защита от перенапряжений. Раздел 443. Защита электроустановок от грозовых и коммутационных перенапряжений оригинал документа

3.16 заземлитель: Часть заземляющего устройства, состоящая из одного или нескольких электрически соединенных между собой заземляющих электродов.

Источник: ГОСТ Р 50571.18-2000: Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Глава 44. Защита от перенапряжений. Раздел 442. Защита электроустановок до 1 кВ от перенапряжений, вызванных замыканиями на землю в электроустановках выше 1 кВ оригинал документа

3.17 заземлитель: Часть заземляющего устройства, состоящая из одного или нескольких электрически соединенных между собой заземляющих электродов.

Источник: ГОСТ Р 50571.21-2000: Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования. Раздел 548. Заземляющие устройства и системы уравнивания электрических потенциалов в электроустановках, содержащих оборудование обработки информации оригинал документа

3. 12 Заземлитель : Проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду.

Источник: РД 91.020.00-КТН-276-07: Нормы проектирования молниезащиты объектов магистральных нефтепроводов и коммуникаций ОАО «АК «Транснефть» и дочерних акционерных обществ

1.3.14 Заземлитель — проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду.

Источник: СТО 56947007-29.240.02.001-2008: Методические указания по защите распределительных электрических сетей напряжением 0,4-10 кВ от грозовых перенапряжений

Заземлитель

По ГОСТ 12.1.030

Источник: ГОСТ 28298-89: Заземление шахтного электрооборудования. Технические требования и методы контроля оригинал документа

1. Заземлитель

Проводник или совокупность металлически соединенных проводников, находящихся в соприкосновении с землей или ее эквивалентом

Источник: ГОСТ 12. 1.030-81: Система стандартов безопасности труда. Электробезопасность. Защитное заземление, зануление оригинал документа

3.12 Заземлитель — проводник (электрод) или совокупность электрически соединенных между собой проводников, находящихся в контакте с землей или ее эквивалентом, например, с неизолированным от земли водоемом.

Источник: ГОСТ Р 50571.1-93: Электроустановки зданий. Основные положения оригинал документа

Заземлитель

Проводник или совокупность металлически соединенных между собой проводников, находящихся в соприкосновении с землей

Источник: ГОСТ 12.4.124-83: Система стандартов безопасности труда. Средства защиты от статического электричества. Общие технические требования оригинал документа

3. Заземлитель

По ГОСТ 12.1.030-81

Источник: ГОСТ 12.4.154-85: Система стандартов безопасности труда. Устройства экранирующие для защиты от электрических полей промышленной частоты. Общие технические требования, основные параметры и размеры оригинал документа

3. 12 Заземлитель — проводник (электрод) или совокупность электрически соединенных между собой проводников, находящихся в контакте с землей или ее эквивалентом, например с не изолированным от земли водоемом.

Источник: ГОСТ 30331.1-95: Электроустановки зданий. Основные положения оригинал документа

5. Заземлитель

Коммутационное электротехническое изделие (устройство), обеспечивающее во включенном положении заземление участков цепи. Заземлитель способен в течение определенного времени проводить токи в условиях короткого замыкания. Возможно конструктивное сочетание заземлителя с разъединителем

Источник: ГОСТ 689-90: Разъединители и заземлители переменного тока на напряжение свыше 1000 В. Общие технические условия оригинал документа

Смотри также родственные термины:

3.19 заземлитель класса Е 1 : Заземлитель класса Е0 с включающей способностью при коротком замыкании.

Примечание — Количество операций включения при номинальном токе включения — две.

Определения термина из разных документов: заземлитель класса Е 1

Источник: ГОСТ Р 52726-2007: Разъединители и заземлители переменного тока на напряжение свыше 1 кВ и приводы к ним. Общие технические условия оригинал документа

3.18 заземлитель класса Е0: Заземлитель, приемлемый для применения в распределительных и передающих системах для выполнения общих требований настоящего стандарта, без включающей способности при коротком замыкании (стандартный заземлитель).

Определения термина из разных документов: заземлитель класса Е0

Источник: ГОСТ Р 52726-2007: Разъединители и заземлители переменного тока на напряжение свыше 1 кВ и приводы к ним. Общие технические условия оригинал документа

3.20 заземлитель класса Е2: Заземлитель класса Е1 с повышенной включающей способностью при коротком замыкании, приемлемый для применения в системах на напряжение до 35 кВ включительно.

Примечание — Количество операций включения при номинальном токе включения — пять.

Определения термина из разных документов: заземлитель класса Е2

Источник: ГОСТ Р 52726-2007: Разъединители и заземлители переменного тока на напряжение свыше 1 кВ и приводы к ним. Общие технические условия оригинал документа

45. Заземлитель электроустановки

Заземлитель

D. Erder

E. Grounding electrode

По ГОСТ 24291

Определения термина из разных документов: Заземлитель электроустановки

Источник: ГОСТ 20375-83: Электроагрегаты и передвижные электростанции с двигателями внутреннего сгорания. Термины и определения оригинал документа

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

▷ Заземляющий электрод

Введение

Хорошее заземление жизненно важно для защиты любой электроустановки от токов короткого замыкания и грозовых перенапряжений. Соединение с основной массой осуществляется с помощью «заземляющего электрода». Изучим это подробнее.

Заземляющий электрод

На рынке доступно несколько различных типов заземляющих электродов. Они различаются в зависимости от типа используемого электродного материала, конфигурации и конструкции. Выбор конкретного типа электрода определяется действующими местными стандартами. В Национальном электротехническом кодексе США (NEC) упоминается стандарт.

Вообще говоря, почти все стандарты относятся к базовой форме заземления на основе заземляющего электрода. Заземляющий электрод состоит из металлического стержня, закопанного в землю на определенную глубину и соединенного снаружи с системой заземления заземляющим проводом (обычно медным проводом). Назначение этого стержня состоит в том, чтобы соединить систему заземления с основной массой в точке, где грунт имеет очень низкое удельное сопротивление, что обеспечивает безопасное прохождение тока короткого замыкания.

Факторы, влияющие на характеристики заземляющего электрода

Заземляющий электрод в основном служит хорошей проводящей средой, находящейся в контакте с основной массой. Хорошее соединение заземляющего электрода обеспечивает безопасный и плавный отвод тока от заземляющих соединений в землю.

Ниже перечислены факторы, влияющие на работу любого заземляющего электрода:

• Материал, используемый в системе заземления
• Удельное сопротивление грунта
• Глубина заземляющего электрода
• Содержание влаги
• Температура почвы

Материал, используемый в системе заземления

Материал, используемый в системе заземления, включает сам заземляющий электрод и его соединительные провода. Доступны различные типы электродов, такие как: медный стержень
, трубчатый стержень из оцинкованного железа (GI) или медная пластина.

Выбор электрода зависит от типа применения, местоположения. Местные стандарты и правила, регламентирующие выбор электродов.

Удельное сопротивление грунта

Это один из наиболее важных факторов, влияющих на работу системы заземления.

Существуют национальные стандарты по максимальному значению удельного сопротивления грунта, которые следует учитывать при выполнении заземления. Национальный электрический кодекс (NEC) рекомендует, чтобы максимальное значение сопротивления почвы составляло 25 Ом. Однако всегда желательно поддерживать это значение на минимальном уровне. Значения допусков также снижаются в зависимости от класса электроустановки (НН, ВН, СВН).

Глубина заземляющего электрода

Важно заглубить заземляющий электрод на достаточную глубину в грунтовую массу. Это гарантирует, что электрод подключен по крайней мере значение удельного сопротивления почвы.

Глубина заземляющего электрода варьируется в зависимости от местоположения каждой площадки и качества почвы.

Обычно слой почвы ближе к уровню земли имеет самое высокое значение сопротивления, которое уменьшается по мере того, как мы спускаемся глубоко в землю. Также каменистый грунт отрицательно влияет на сопротивление грунта (повышает его).

Из-за этих фактов заземляющие электроды обычно находят закопанными на глубине от 8 до 10 футов, где удельное сопротивление почвы может находиться в допустимом диапазоне от 2 до 25 Ом.

Влажность

Содержание влаги в почве помогает контролировать значение удельного сопротивления почвы. Сухая почва обладает более высоким сопротивлением, чем влажная почва, поскольку содержание влаги увеличивает присутствие электролитов в почве. Это, в свою очередь, снижает удельное сопротивление грунта.

Общепринятой практикой является поддержание зоны заземляющего электрода всегда в гидратированном состоянии с помощью различных внешних средств. Обычно в случае заземляющего электрода стержневого типа отверстие снаружи земли снабжено воронкообразным устройством для заливки внутрь воды.

Также обычной практикой является формирование круглой канавы вокруг стержня заземляющего электрода и заполнение ее электролитическим материалом, таким как: каменная соль, древесный уголь и т. д. Эта комбинация помогает предотвратить испарение влаги из почвы.

См. рис. внизу:

В некоторых особых случаях, когда трудно поддерживать влажность и удельное сопротивление грунта, заземлитель и его приямок обрабатывают химическим составом, который помогает удерживать содержание влаги и тем самым предотвращает ее испарение до внешняя атмосфера.

Температура почвы

Температура почвы также оказывает некоторое влияние на удельное сопротивление почвы. Сопротивление почвы увеличивается с понижением температуры почвы. На участках с мерзлым грунтом она значительно выше.

Многоточечная система заземления

Во многих случаях, когда речь идет о крупных объектах, обычной практикой является использование многоточечной системы заземления. В системе этого типа строится подземная наземная платформа (сетка). Этот тип конфигурации устанавливает несколько токопроводящих путей от различного подключенного оборудования и общего заземления.

Заключение

Независимо от типа системы заземления, эффективность системы заземления, таким образом, зависит от множества факторов, как обсуждалось выше. Поэтому крайне важно, чтобы система заземления постоянно контролировалась.

Перед началом работ важно изучить местные условия почвы и значения удельного сопротивления почвы, а также проверить применимые местные стандарты заземления.

Удельное сопротивление грунта системы заземления заземляющего электрода

FacebookTwitterLinkedIn

Теория оболочки – Принципы проектирования заземлителей и испытания

Понимание теории оболочки и ее связи с проектированием системы заземлителей является ключом к пониманию фундаментальных принципов проектирования, измерений и расчетов сопротивления заземления и удельного сопротивления грунта. Нижеследующее является частью первой из четырех наших принципов проектирования заземляющих электродов и серии испытаний, основанной на нашем официальном документе «Принципы проектирования и испытания заземляющих электродов». Вы можете скачать полный технический документ здесь.

1. Теория оболочки
2. Удельное сопротивление грунта и измерение
3. Расчет сопротивления заземляющего электрода одиночного стержня
4. Измерение сопротивления электрода

Теория оболочки – распределение напряжения в земле

9000 4 Чтобы понять принципы заземления, первое, что мы Рассмотрим, как распределяется напряжение в Земле при подаче тока в вертикальный заземляющий стержень. Интуитивное понимание этого позволит нам лучше понять, почему конструкции электродов выполняются определенным образом. Например, это поможет нам понять, почему мы используем более глубокие заземляющие электроды или радиальные электроды.

Почва неоднородна по своей проводимости, и этот фактор необходимо учитывать при проектировании системы заземляющих электродов. Однако для понимания принципов протекания тока и распределения напряжения в земле рассмотрим графическую модель, предполагающую однородность почвы. Это называется теорией оболочки расширяющейся проводимости почвы. На рис. 1 полусферические оболочки изображают воображаемые эквипотенциальные линии, которые образуются в земле при подаче тока в вертикальный заземляющий стержень.

Рис. 1: Эквипотенциальные линии, возникающие в земле при подаче тока в вертикальный заземляющий стержень. (Теория оболочек)

Сопротивление электрода

Сопротивление электрода — это сопротивление, оказываемое потоку тока в землю до пространства, где сопротивление земли становится настолько низким, что им можно пренебречь.

Рассмотрим вырезанную часть оболочек, окружающих заземляющий электрод, на рис. 1. Проще говоря, это сопротивление можно объяснить следующим соотношением.

R α 1/A

где R — сопротивление, а A — площадь каждой из оболочек.

По мере увеличения расстояния от заземляющего стержня площадь поверхности оболочек увеличивается. Это означает, что на некотором расстоянии дополнительная площадь грунта оказывает незначительное влияние на сопротивление грунта.

Именно по этой причине при измерении сопротивления заземления относительно удаленной земли испытание должно быть ограничено несколькими десятками, возможно, несколькими сотнями метров. Например, при тестировании одного 2-метрового электрода тест относится только к удаленной земле на расстоянии около 60-100 метров. Любое большее опорное расстояние, чем это, незначительно увеличит сопротивление. Более подробно тестирование сопротивления заземления обсуждается далее в этой серии статей.

Легче увидеть, какие размеры заземлителя окажут большее влияние на сопротивление электрода, если учесть, что происходит с площадью полусферических оболочек. На рисунке 2 мы видим, что при удлинении электрода площадь значительно увеличивается. Следовательно, 1/A уменьшает сопротивление заземления. Однако увеличение диаметра заземляющего стержня приводит к очень незначительному изменению площади полусферических оболочек и, следовательно, к небольшим изменениям сопротивления.

Рисунок 2: Влияние более длинных и глубоких заземляющих стержней на сопротивление заземления

Это интуитивное понимание можно распространить на горизонтальные электроды. На рис. 3 видно, что удлинение горизонтального электрода увеличивает площадь поверхности окружающих его оболочек. Следовательно, более длинные электроды, а не более глубокие электроды, приведут к большему снижению сопротивления электрода.

Другим фактором, влияющим на сопротивление грунта, является электропроводность или удельное сопротивление грунта. На самом деле, именно этот фактор делает невозможным создание единой схемы заземления для разных объектов.

Рис. 3. Теория оболочки горизонтальных электродов
