В главе 1.7 «Заземление и защитные меры электробезопасности» ПУЭ 7-го изд., которая действует с 1 января 2003 г., в том числе, изложены требования к заземляющим устройствам. Их подготовили с учётом требований ГОСТ Р 50571.10–96, который действовал с 1 января 1997 г. до 31 декабря 2012 г. и был заменён ГОСТ Р 50571.5.54–2011, действовавшим до 31 декабря 2014 г.
С 1 января 2015 г. действует ГОСТ Р 50571.5.54 (см. http://y-kharechko.livejournal.com/729.html ), разработанный на основе стандарта МЭК 60364-5-54 «Низковольтные электрические установки. Часть 5-54. Выбор и монтаж электрического оборудования.

Заземляющие устройства и защитные проводники».
Рассмотрим некоторые ошибки, допущенные в требованиях п. 1.7.100–1.7.104 к заземляющим устройствам низковольтных электроустановок и п. 1.7.109–1.7.120 к элементам заземляющих устройств: заземлителям, заземляющим проводникам и главным заземляющим шинам.
Названия п. 1.7.100−1.7.103 «Заземляющие устройства электроустановок напряжением до 1 кВ в сетях с глухозаземленной нейтралью» и п. 1.7.104 «Заземляющие устройства электроустановок напряжением до 1 кВ в сетях с изолированной нейтралью» содержат несколько ошибок. Во-первых, неправильно установлено значение максимального номинального напряжения для низковольтных электроустановок постоянного тока, которое равно 1,5 кВ.
Во-вторых, в обоих названиях указана нейтраль, являющаяся элементом электроустановки переменного тока. Поэтому п. 1.7.100−1.7.104 не должны содержать требования к электроустановкам постоянного тока. Однако они там есть.

В-третьих, в электрической сети нейтрали может не быть, если обмотки трёхфазного источника питания соединены треугольником или применён однофазный источник питания с двумя выводами.

Такие электрические сети формально не попадают под классификацию, установленную главой 1.7.
В п. 1.7.100 и др. указаны трёхфазный и однофазный токи, которых не существует.
Следующее требование п. 1.7.100 «заземляющий проводник должен быть дополнительно присоединен к колонне здания» изложено не правильно, поскольку проводник можно присоединить только к металлическим элементам колонны.
В п. 1.7.100 сказано об установке трансформатора тока в PEN-проводнике. Это требование противоречило п. 543.3.4 ГОСТ Р 50571.10–96, который запрещал включать в цепь защитного проводника обмотку устройства контроля непрерывности цепи заземления, и не соответствует требованиям ГОСТ Р 50571.5.54.
В п. 1.7.101–1.7.103, установивших максимально допустимые значения сопротивлений заземляющих устройств, допущены ошибки. Во-первых, в п. 1.7.101 и 1.7.103 указаны номинальные напряжения, которые не соответствовали ГОСТ 29322–92 и не соответствуют действующему ГОСТ 29322 (см.

http://y-kharechko.livejournal.com/48222.html , http://y-kharechko.livejournal.com/49081.html , http://y-kharechko.livejournal.com/48469.html , http://y-kharechko.livejournal.com/48775.html ).
Во-вторых, требование п. 1.7.101 не охватывает вариант, когда к источнику питания подключена одна ВЛ.
В-третьих, в п. 1.7.101 и 1.7.103 указаны несогласованные значения сопротивлений заземляющих устройств. Например, сопротивление совокупного заземляющего устройства нейтрали источника питания для 400 В установлено равным 4 Ом. Максимально допустимые значения его составляющих: сопротивление заземляющего устройства, «расположенного в непосредственной близости от нейтрали» источника питания – 30 Ом и общее сопротивление заземляющих устройств «всех повторных заземлений PEN-проводника каждой ВЛ» – 10 Ом. При сложении сопротивлений 30 и 10 Ом получаем 7,5 Ом.

В п. 1.7.102 сказано о повторных заземлениях «PEN-проводника в сетях постоянного тока». Однако здесь применяют PEM-проводники.

Требованиями п. 1.7.102 разрешено выполнение заземлителей и заземляющих проводников, проложенных в земле, из стали чёрной, а требованиями п. 542.2 ГОСТ Р 50571.5.54 это не предусмотрено.
Сопротивление заземляющего устройства в системе IT, рассчитанное по формуле п. 1.7.104, может быть большим, например – 100 Ом и более. Однако требования этого же пункта не допускают сопротивления более 10 Ом.
В п. 1.7.109 сказано, что в качестве естественных заземлителей можно применять «железобетонные фундаменты зданий и сооружений, имеющие защитные гидроизоляционные покрытия». Однако согласно требованиям п. С.2 ГОСТ Р 50571.5.54 использование таких фундаментов в качестве заземлителя не эффективно.
В п. 1.7.109 также указаны «обсадные трубы», которые могут быть выполнены из пластмассы. Здесь упомянуты «металлические оболочки бронированных кабелей» при их числе не менее двух. Однако их допустимо использовать в качестве заземлителей только в том случае, если кабели и электроустановку обслуживает одна организация.

Требования п. 1.7.110 «необходимость сварки арматурных стержней …, приварки анкерных болтов … должны быть определены расчетом» сформулированы неправильно. Здесь следует указать допустимые способы выполнения соединения проводящих частей между собой, а также присоединения их к заземляющим проводникам.

Требования п. 1.7.113 и 1.7.117 допускают применение в низковольтных электроустановках алюминиевых заземляющих проводников. Однако это запрещено следующим требованием п. 542.3.1 ГОСТ Р 50571.5.54: «Алюминиевые проводники не должны использовать в качестве заземляющих проводников».
В п. 1.7.117 упомянут «заземлитель рабочего (функционального) заземления». То есть этот пункт допускает выполнение в низковольтной электроустановке отдельного заземляющего устройства, предназначенного для осуществления функционального заземления. Однако требованиями п. 444.5.1 «Взаимное соединение заземляющих электродов» ГОСТ Р 50571-4-44–2011 (МЭК 60364-4-44:2007) «Электроустановки низковольтные.

Часть 4-44. Требования по обеспечению безопасности. Защита от отклонений напряжения и электромагнитных помех» предписано выполнять одно общее заземляющее устройство.

Требования в п. 1.7.120 не распространяются на сечение проводника уравнивания потенциалов, соединяющего главные заземляющие шины, устанавливаемые у каждого вводного устройства обособленного ввода в низковольтную электроустановку. Эти требования распространяются только на главные заземляющие шины, установленные у встроенных в здание трансформаторных подстанций.

Заключение. Общие требования к заземляющим устройствам низковольтных электроустановок, изложенные в главе 1.7 ПУЭ 7-го изд., устарели и содержат много ошибок. Их следует привести в соответствие с исправленными требованиями ГОСТ Р 50571.5.54. Требования должны быть сформулированы в главе 1.7 для низковольтных электроэнергетических установок.

Tags: ГОСТ 29322, ГОСТ Р 50571-4-44, ГОСТ Р 50571.5.54, ПУЭ, главная заземляющая шина, заземлитель, заземляющее устройство, заземляющий проводник, нейтраль, электроустановка

ГОСТ Р 50571.
4.41–2022: защита от поражения электрическим током
Новый ГОСТ Р 50571.4.41–2022/МЭК 60364-4-41:2017 «Электроустановки низковольтные. Часть 4-41. Защита для обеспечения безопасности.…
Стандарт МЭК 60364-4-41: Защита от поражения электрическим током
На основе стандарта МЭК 60364-4-41:2005 «Низковольтные электрические установки. Часть 4-41. Защита для обеспечения безопасности. Защита от…
Общие требования к защите от поражения электрическим током
Завершилось обсуждение первой редакции проекта ГОСТ Р 50571.4.41–202Х/МЭК 60364-4-41:2017 «Электроустановки низковольтные. Часть 4.41.…


Hint http://pics.livejournal.com/igrick/pic/000r1edq

ПУЭ заземления: меры защиты оборудования, нормы

Использование электрических приборов это неотъемлемая часть жизни каждого человека. Во время их эксплуатации возникает риск поражения электрическим током. Поэтому была создана защитная система заземления. Чтобы данная система эффективно работала и выполняла свои защитные функции, были сформулированы требования, предъявляемые к защитному устройству. Такие предписания содержатся в правилах устройства электроустановок (ПУЭ).

Заземление электрооборудования

Изоляция проводов имеет огромное значение. Читайте тут о том, какая изоляция лучше.

Раздел ПУЭ заземления включат в себя основные рекомендации: как правильно выполнить контур заземления; как установить защитные конструкции электросети; нормы заземления; сопротивление заземления и другие. Данные правила позволяют создать условия для эффективной защиты помещений различных модификаций от негативного воздействия.

Нормы ПУЭ заземления

Нормы ПУЭ заземления являются совокупностью нормативно-правовых актов. Настоящие правила включают рекомендации, как выполнить электропроводку грамотно, описание различных электроустановок и принцип их действия, а также требования, предъявляемые к электрическим системам и их компонентам.

Работы по установке заземления необходимо производить в соответствии с нормами правил устройства электроустановок. Критерии, определенные в ПУЭ, позволят выполнить все присоединения и подключение безошибочно, выдерживая все стандарты. Это гарантирует надежную работу защитной системы в доме, позволит избежать негативных последствий природного и техногенного воздействия.

Если беспрекословно соблюдать все правила, описанные в ПУЭ, это приведет к большим финансовым затратам, поэтому электрики и инженеры в своей деятельности соблюдают только очень важные рекомендации.

В соответствии с нормами ПУЭ, повторный защитный контур непременно должен быть расположен на участках выхода из помещения. На данном месте рекомендуется монтировать естественные заземлители. К ним относятся железобетонные устройства, большие металлические детали, которые большей своей частью непосредственно соединены с грунтом.

Лучшие производители розеток и выключателей для вашего дома. ТОП самых покупаемых, по мнению покупателей.

Также в ПУЭ указываются предметы, которые не могут использоваться в роли заземлителей: металлические предметы, находящиеся под напряжением, канализационные и отопительные трубы, а также трубопроводы с легковоспламеняющимися веществами.

При монтаже заземления необходимо тщательно произвести расчеты, учитывая все факторы, влияющие на качество создаваемого устройства, при этом необходимо следовать ПУЭ.

Сопротивление заземления ПУЭ

Согласно нормам ПУЭ все электроприборы производятся в соответствии с нормированными значениями:

Заземляющая шина

для телекоммуникационного оборудования защитное устройство должно иметь сопротивление не более 2 Ома или 4 Ома;
для надежной работы подстанции с напряжением 110кВ данный показатель должен быть не более 0,5 Ом;
при напряжении электролинии 220В источника однофазного тока и 380В трехфазного тока сопротивление трансформаторной подстанции должно соответствовать величине не более 4 Ом;
защитные конструкции воздушных линий связи подключаются к заземлению с сопротивлением не более 2 Ом;
при подключении молниеприемников защитное устройство должно соответствовать сопротивлению не более 10 Ом;
для частного сектора при эксплуатации системы TN-C-S рекомендуется локальное заземляющее устройство с сопротивлением не более 30 Ом;
для подключения частных домов к электрической цепи 220В/380В при эксплуатации системы TT, с использованием устройства защитного отключения требуется защитное заземляющее устройство с сопротивлением не более 500 Ом.

Заземление оборудования

Правила устройства электроустановок требуют большую часть электрооборудования на 380В и 220В непосредственно подсоединять к заземляющему устройству.

В электроустановках с напряжением до 1кВ и свыше 1кВ, применяется заземление с целью снизить ток, который может убить человека.

Шина заземления

Защитное заземление электрооборудования требуется проводить при переменном напряжении свыше 42 Вольта и постоянном напряжении от 110 Вольт. А также в условиях переменного напряжения 380В и постоянного напряжения 440В в электроустановках различного типа.

Заземлению подлежат:

корпуса электрооборудования
металлические каркасы распределительных электрощитов и шкафов
оболочки проводов и кабелей
приводы аппаратов
обмотки трансформаторов
стальные тросы
трубы электропроводки и электрооборудования
металлические корпуса переносных и передвижных электроприемников
вторичные обмотки трансформаторов.

Согласно ПУЭ не подходят для заземления:

арматура опорных и подвесных изоляторов;
электрооборудование, зафиксированное на металлических заземленных конструкциях, при условии надежного контакта между ними;
при установке на деревянные конструкции не заземляются кронштейны и осветительная арматура; обшивка электроизмерительных приборов;
поверхность электроприемников с двойной изоляцией;
рельсы, проходящие за территорией электроподстанций.

В общественных и жилых помещениях необходимо заземлять электрические приборы с мощностью более 1300 Вт.

Защитные меры электробезопасности

Если соблюдать в точности все правила при эксплуатации, использование электрических приборов не представляет никакой опасности. Защищенность от поражения электрическим током достигается следующими способами:

часть электрической цепи, через которую проходит ток, не должна быть доступна для случайного прикосновения;
токоведущие части, находящие в открытом состоянии, не должны содержать опасное для человеческой жизни, напряжение. Ддаже если изоляция нарушена;
такая недоступность достигается путем защитного отключения, использование малого напряжения, двойной изоляцией, уравниванием и выравниванием потенциалов, выполнение барьеров. Можно также расположить электрооборудования вне зоны доступности.

Применение мер в совокупности по защите от поражения током не должны снижать эффективности каждой.

Что делать если человека ударило током? Это должен знать каждый, читать всем!

Нет необходимости в защите от прямого прикосновения в следующем случае. Если электрооборудование расположено в области уравнивания потенциалов. И самое большое рабочее напряжение при этом составляет не выше 25В переменного тока и не более 60В постоянного

Также защитные функции электрооборудования должны быть предусмотрены при изготовлении последнего, либо при производстве монтажа.

SCIRP Открытый доступ

Издательство научных исследований

Журналы от A до Z

Журналы по темам

Биомедицинские и биологические науки.
Бизнес и экономика
Химия и материаловедение.
Информатика. и общ.
Науки о Земле и окружающей среде.
Машиностроение
Медицина и здравоохранение
Физика и математика
Социальные науки. и гуманитарные науки

Журналы по тематике

Биомедицина и науки о жизни
Бизнес и экономика
Химия и материаловедение
Информатика и связь
Науки о Земле и окружающей среде
Машиностроение
Медицина и здравоохранение
Физика и математика
Социальные и гуманитарные науки

Публикация у нас

Представление статьи
Информация для авторов
Ресурсы для экспертной оценки
Открытые специальные выпуски
Заявление об открытом доступе
Часто задаваемые вопросы

Публикуйте у нас

Представление статьи
Информация для авторов
Ресурсы для экспертной оценки
Открытые специальные выпуски

Заявление об открытом доступе
Часто задаваемые вопросы

Подпишитесь на SCIRP

Свяжитесь с нами

	клиент@scirp. org
	+86 18163351462 (WhatsApp)
	1655362766

	Публикация бумаги WeChat

Недавно опубликованные статьи

Подпишитесь на SCIRP

Свяжитесь с нами

	клиент@scirp. org
	+86 18163351462 (WhatsApp)
	1655362766

	Публикация бумаги WeChat

Бесплатные информационные бюллетени SCIRP

Вершина

ПУЭ, требования к цепям и их монтажу

В промышленности заземление применяется давно, в жилищном фонде его стали применять сравнительно недавно. Правда, о заземлении в правилах устройства электроустановок (ПУЭ) написано немало. В нем четко описано, как должен быть проведен контур заземления, какие элементы в нем должны быть использованы, параметры контуров заземления и все остальное. Именно поэтому к этой системе защиты от токов утечки нужно относиться со всей ответственностью, то есть к установке, расчету и обслуживанию. Итак, заземление (основой является ПУЭ) определяет безопасность эксплуатации электрических сетей.

Термины системы заземления

Прежде чем перейти к рассмотрению правил устройства заземления, необходимо обозначить термины, которыми пользуются специалисты при проведении данного вида работ.

Во-первых, что такое заземляющее устройство? Это конструкция, состоящая из заземлителя и заземляющих проводников.
Во-вторых, что такое система заземляющих электродов? Это металлический проводник, который соединяется непосредственно с землей.
В-третьих, что такое заземляющие проводники? Представляет собой систему металлических проводников, соединяющих заземляющий электрод с электрооборудованием.

Обратите внимание, что искусственное заземление электроустановки называется преднамеренным. Есть такое понятие, как сопротивление заземляющего устройства. Это, по сути, сумма сопротивлений заземлителя и заземлителей. Если говорить о сопротивлении самого заземлителя, то это напряжение относительно земли току, проходящему через металлический проводник.

Искусственные и естественные заземлители

С терминами разобрались, теперь можно рассмотреть, какие жилы можно использовать в качестве заземлителя. Из названия раздела становится понятно, что они могут быть как естественными, так и искусственными.

К природным системам относятся металлические системы подземных трубопроводов (водопровод, канализация, колодцы) или металлические конструкции зданий и сооружений, глубоко уходящие в землю.

Внимание! Подземные трубопроводы можно использовать в качестве естественных заземлителей только в том случае, если стыки труб были соединены газо- или электросваркой. Запрещается использовать для этих целей нефте-, газо- и газопроводы. Это четко указано в ПУЭ.

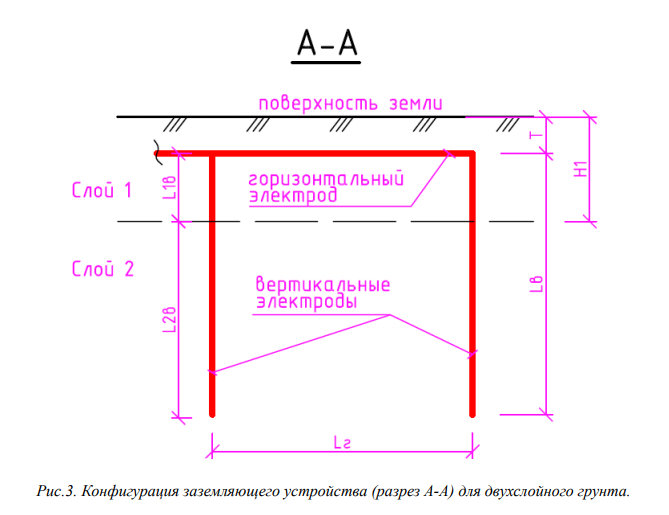

Что касается искусственных заземлителей, то для этого чаще всего используют металлические профили, которые вбивают в землю на глубину от 2,5 до 3 м. Чаще всего для этих целей используют стальные уголки с шириной полки 50 мм, арматуру или трубы. Обязательное условие – оставить 10 см выступающего профиля над землей. Заземлителей должно быть либо четыре, либо три, устанавливаются они либо квадратом, либо треугольником. Выступающие концы обвязывают круглой арматурой диаметром 10-16 мм или стальной полосой шириной 30 мм. Все соединения выполняются только электросваркой.

Индикаторы сопротивления

Значения сопротивления очень важны, когда речь идет о сетях с разным напряжением. Об этом прямо сказано в ПУЭ.

В электроустановках до 1000 вольт сопротивление должно быть не более 4 Ом.
Выше 1000 вольт — сопротивление не более 0,5 Ом.
Если в сети используются установки и больше и меньше 1000 вольт, то за расчетный показатель принимается наименьший.

Правила установки

Внимание! Все соединения системы заземления выполняются только сваркой, где два элемента или секции укладываются внахлест. Качество такого соединения проверяют ударами килограммового молотка. Сварные швы необходимо обработать лаком на битумной основе.

Теперь, что касается разводки заземляющих проводников. Их можно проводить на бетонных и кирпичных конструкциях, как горизонтально, так и вертикально. Крепление к конструкциям производится дюбелями, между которыми можно оставить расстояние:

на прямых участках в диапазоне 600-1000 мм;
на отводы и отводы не более 100 мм.

Расстояние от основания пола до точки крепления должно быть 400-600 мм. Если система заземления проводников должна быть проложена во влажных помещениях, то под них должны быть уложены подкладки толщиной не менее 10 мм.

Правила заземления трубопроводов

Заземление трубопроводов является обязательным мероприятием, закрепленным в ПУЭ. Так можно повысить безопасность их эксплуатации, ведь в трубных системах накапливается статическое электричество, плюс всегда есть вероятность удара молнии в трубы. Требования правил устройства электроустановок предусматривают заземление не только наружных трубопроводов, но и внутренних (технологических и коммуникационных).

ПУЭ четко регламентирует, как должны быть заземлены трубопроводы.

Во-первых, система трубопроводов должна представлять собой единую непрерывную сеть, соединенную в единый контур.
Во-вторых, трубопроводы должны быть подключены к системе заземления не менее чем в двух точках.

Что касается первой позиции, то это не означает, что сама трубопроводная система должна быть непрерывной. Здесь достаточно будет обеспечить соединение секций или отдельных трубопроводов в одну единую сеть, для чего чаще всего используют так называемые межфланцевые перемычки. По сути это обычная медная проволока марки или ПВЗ, или ПУГВ.
